[HowTo] Wie man mit LCD Smartie ein externes Display ansteuert
- Ersteller dorow
- Erstellt am
L.B.
BIOS-Overclocker(in)
Ich empfele diesen Shop: LC Design, Display-Module im Online-Shop, Crystalfontz, USB-. serielles, paralleles Interface, TFTs, Screenkeys, Flexfolien, Adapter, Controller
Da bekommst du Charakter-LCDs mit USB Wandlern, die dann gleich zusammengelötet werden. Mit 4x20 Zeichen LCD, USB Wandler und Kabel bist du dann aber ca. 60€ los. Der Vorteil gegenüber des Shure LCDs ist die große Auswahl an verschiedenen LCDs (alle LCDs von Crystalfontz) und du bekommst dein LCD nach zwei oder drei Tagen und nicht Wochen.
Edit: Auch wenn der Shop nicht mehr dem aktuellen Standard entspricht, ist der Laden absolut seriös.
Da bekommst du Charakter-LCDs mit USB Wandlern, die dann gleich zusammengelötet werden. Mit 4x20 Zeichen LCD, USB Wandler und Kabel bist du dann aber ca. 60€ los. Der Vorteil gegenüber des Shure LCDs ist die große Auswahl an verschiedenen LCDs (alle LCDs von Crystalfontz) und du bekommst dein LCD nach zwei oder drei Tagen und nicht Wochen.
Edit: Auch wenn der Shop nicht mehr dem aktuellen Standard entspricht, ist der Laden absolut seriös.
L.B.
BIOS-Overclocker(in)
Sure Electronics, s.Link im Startpost. Günstiger geht es nicht, wenn man als Privatmann kauft. Wenn man bedenkt, dass man LCD + Wandler + Zubehör bekommt, ist das extrem günstig. Wenn man natürlich eine andere Farbe als Blau haben möchte, muss man auf die oben genannte Alternative zurückgreifen.
Ansonsten gibt es nur Selbstbaulösungen, z.B. hier. Das Teil habe ich auch schon gebaut und folgende Nachteile sind mir aufgefallen:
- wenn man keinen PC mit Parallelport oder einen USB to ISP Wandler hat, kann man den µC nicht flashen
- man kann nur StLCD zur Anzeige nutzen, dass im Gegensatz zu LCD Smartie meiner Meinung nach nicht wirklich gut ist
- damit die Treiber laufen, muss Windows im Testsigning-Mode ausgeführt werden (wovon man aber nichts mitbekommt, wenn man das Wasserzeichen in der unteren linken Ecke auf dem Desktop wegpatcht)
- die Gesamtkosten belaufen sich mit LCD und Bauteilen auf knapp unter 40€ ()
Ansonsten gibt es nur Selbstbaulösungen, z.B. hier. Das Teil habe ich auch schon gebaut und folgende Nachteile sind mir aufgefallen:
- wenn man keinen PC mit Parallelport oder einen USB to ISP Wandler hat, kann man den µC nicht flashen
- man kann nur StLCD zur Anzeige nutzen, dass im Gegensatz zu LCD Smartie meiner Meinung nach nicht wirklich gut ist
- damit die Treiber laufen, muss Windows im Testsigning-Mode ausgeführt werden (wovon man aber nichts mitbekommt, wenn man das Wasserzeichen in der unteren linken Ecke auf dem Desktop wegpatcht)
- die Gesamtkosten belaufen sich mit LCD und Bauteilen auf knapp unter 40€ (
)Ich binn jetzt auch stolzer Besitzer eines 4x20 Punktematrix LCD
Jedoch suche ich eine Alternative zu Aida64.
Warum? 1. Ist das nicht kostenlos und 2. muss Aida64 dauernd geöffnet sein, damit man z.B. die CPU und GPU Temperatur bzw. Auslastung usw. anzeigen lassen kann.
Gibt es da nicht eine andere Lösung? Eine, bei der man nicht ein Programm öffnen muss, das die Daten an LCD Smartie übergibt?
Oder zumindest ein Programm, dass sich automatisch beim Windowsstart öffnet und im Hintergrund läuft?
Anzeigen lassen möchte ich:
(- Gesammtauslastung der CPU)
(- CPU Gehäusetemperatur)
- Temperatur der einzelnen CPU Kerne
- Auslastung der einzelnen CPU Kerne
- GraKa Auslastung
- GraKa Temperatur
Die ersten beiden Punkte sind nice to have, muss aber nicht unbedingt sein.
Hatt jemand Tipps/Vorschläge/Ideen?
MfG Domi
Jedoch suche ich eine Alternative zu Aida64.
Warum? 1. Ist das nicht kostenlos und 2. muss Aida64 dauernd geöffnet sein, damit man z.B. die CPU und GPU Temperatur bzw. Auslastung usw. anzeigen lassen kann.
Gibt es da nicht eine andere Lösung? Eine, bei der man nicht ein Programm öffnen muss, das die Daten an LCD Smartie übergibt?
Oder zumindest ein Programm, dass sich automatisch beim Windowsstart öffnet und im Hintergrund läuft?
Anzeigen lassen möchte ich:
(- Gesammtauslastung der CPU)
(- CPU Gehäusetemperatur)
- Temperatur der einzelnen CPU Kerne
- Auslastung der einzelnen CPU Kerne
- GraKa Auslastung
- GraKa Temperatur
Die ersten beiden Punkte sind nice to have, muss aber nicht unbedingt sein.
Hatt jemand Tipps/Vorschläge/Ideen?
MfG Domi
TE
TE
dorow
PCGHX-HWbot-Member (m/w)
Da wirst du nicht um aida64 herum kommen. Google mal, dann hast du es auch kostenlos (mehr unter PN)
Du musst immer ein Programm laufen lassen das die Daten zum Display sendet. Aida64 kann man so einstellen das es automatisch mit Windows gestartet wird und sofort im System Trey verschwindet. Desweiteren kann man sich auch einzelne Werte in der Sidebar Anzeigen lassen.
(mehr unter PN)Du musst immer ein Programm laufen lassen das die Daten zum Display sendet. Aida64 kann man so einstellen das es automatisch mit Windows gestartet wird und sofort im System Trey verschwindet. Desweiteren kann man sich auch einzelne Werte in der Sidebar Anzeigen lassen.
9ff
Schraubenverwechsler(in)
Hallo,
ich habe vor ca 6 Wochen das erste mal diesen HowTo Beitrag gelesen. Ein gelungener Beitrag (Hut ab!)
Ich habe daraufhin beim eBay Chinetzen ein LCD Display USB (Edition I) geordert. Nach 29 Tagen habe ich
es dann bekommen und bin sehr zufrieden mit dem guten Stück. Tolle Verarbeitung schöne Lötstellen und
der Preis von nur 17,25 EUR sind Spitze.
dorow hat mir dann auf Anfrage per PN seine Text Datei zukommen lassen was mir sehr geholfen hat, dass
LCD Programm nach meinen wünschen zu konfigurieren. Danke dorow!!!
Hier mal ein paar Fotos von meinem LCD:
Noch mal DANKE für den tollen Beitrag!
Gruß Heiko (9ff)
ich habe vor ca 6 Wochen das erste mal diesen HowTo Beitrag gelesen. Ein gelungener Beitrag (Hut ab!)
Ich habe daraufhin beim eBay Chinetzen ein LCD Display USB (Edition I) geordert. Nach 29 Tagen habe ich
es dann bekommen und bin sehr zufrieden mit dem guten Stück. Tolle Verarbeitung schöne Lötstellen und
der Preis von nur 17,25 EUR sind Spitze.
dorow hat mir dann auf Anfrage per PN seine Text Datei zukommen lassen was mir sehr geholfen hat, dass
LCD Programm nach meinen wünschen zu konfigurieren. Danke dorow!!!
Hier mal ein paar Fotos von meinem LCD:
Noch mal DANKE für den tollen Beitrag!
Gruß Heiko (9ff)
Anhänge
Mastermoussa
Schraubenverwechsler(in)
Hallo,
ich habe ebenfalls solch einen LCD Display und er will bei mir einfach nicht die Graka Temp anzeigen -.-
Ich habe die aktuellste Aida64 Extreme Version und alle anderen Sachen, die ich getestet habe (Lüftergeschwindigkeit, CPU Temp etc.) zeigt er an. Nur bei der Graka Temp kommt "x"
Könnt ihr mir vielleicht helfen ?
Mfg Philipp
ich habe ebenfalls solch einen LCD Display und er will bei mir einfach nicht die Graka Temp anzeigen -.-
Ich habe die aktuellste Aida64 Extreme Version und alle anderen Sachen, die ich getestet habe (Lüftergeschwindigkeit, CPU Temp etc.) zeigt er an. Nur bei der Graka Temp kommt "x"
Könnt ihr mir vielleicht helfen ?
Mfg Philipp
TE
TE
dorow
PCGHX-HWbot-Member (m/w)
Hallo,
ich habe ebenfalls solch einen LCD Display und er will bei mir einfach nicht die Graka Temp anzeigen -.-
Ich habe die aktuellste Aida64 Extreme Version und alle anderen Sachen, die ich getestet habe (Lüftergeschwindigkeit, CPU Temp etc.) zeigt er an. Nur bei der Graka Temp kommt "x"
Könnt ihr mir vielleicht helfen ?
Mfg Philipp
Was hast du für eine Grafikkarte?

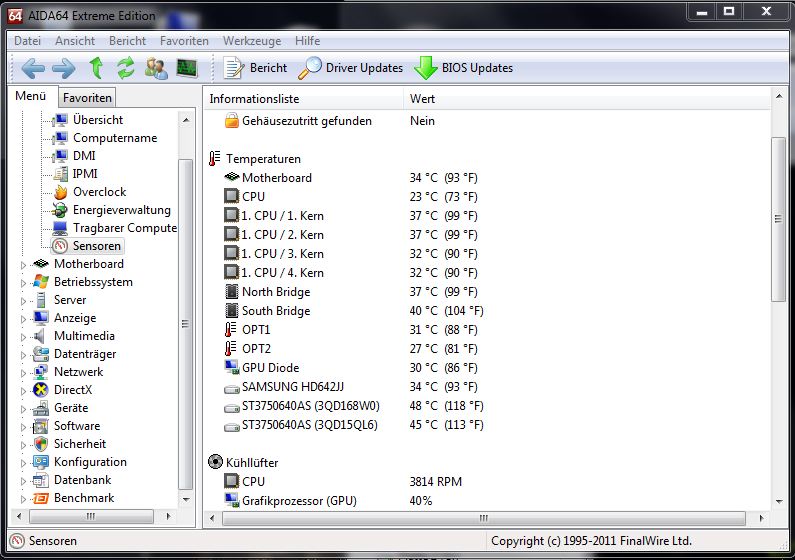

Zeigt Aida64 die Temperatur an ( GPU Diode )?
Mach mal bitte ein Bild.
Bei mir: GPU:$dll(aida,1,TGPU1DIO,value)°C Teste auch mal GPU:$dll(aida,2,TGPU1DIO,value)°C oder GPU:$dll(aida,3,TGPU1DIO,value)°C
Anhänge
Mastermoussa
Schraubenverwechsler(in)
Mastermoussa
Schraubenverwechsler(in)
Wird auch nur X angezeigt....
Irgendwann hatte ich es auch mal hinbekommen, dass vrm geht... aber das klappt auch nicht mehr -.-
Das Komische ist, dass letztens als ich bei nem Kumpel war der auch net die cpu temp angezeigt hat... als ich den PC dann wieder bei mir angeschlossen hatte ging es dann wieder...
Irgendwann hatte ich es auch mal hinbekommen, dass vrm geht... aber das klappt auch nicht mehr -.-
Das Komische ist, dass letztens als ich bei nem Kumpel war der auch net die cpu temp angezeigt hat... als ich den PC dann wieder bei mir angeschlossen hatte ging es dann wieder...
TE
TE
dorow
PCGHX-HWbot-Member (m/w)
Teste mal: GPU:$dll(aida,1,TGPU1MEMIO,value)°C
Function 1
returns any available value or label from the aida
it must be called using two parameters. The first is the sensor name and the second is the value that you want to return (label or value)
examples:
$dll(aida,1,TGPU1DIO,value) returns the temprature of the graphics card
$dll(aida,1,TGPU1DIO,label) returns the sensor name
Muss aber etwas schnell gehen, ich bin Müde.
Function 1
returns any available value or label from the aida
it must be called using two parameters. The first is the sensor name and the second is the value that you want to return (label or value)
examples:
$dll(aida,1,TGPU1DIO,value) returns the temprature of the graphics card
$dll(aida,1,TGPU1DIO,label) returns the sensor name
Muss aber etwas schnell gehen, ich bin Müde.
Zuletzt bearbeitet:
Mastermoussa
Schraubenverwechsler(in)
Sry aber bin nach meiner Nachricht sofort pennen gegangen
Ja, hab alles getestet... sogar den Sensornamen und der zeigt weiterhin nur X an -.-
Ja, hab alles getestet... sogar den Sensornamen und der zeigt weiterhin nur X an -.-
TE
TE
dorow
PCGHX-HWbot-Member (m/w)
Das Problem liegt nur an der Sensor Bezeichnung (die Abkürzung). Aida64 zeigt dir die Temperatur ja an, also kann es auch das Display, aber nur mit der richtigen Sensor Bezeichnung.
Da ich aber eine Nvidia Karte habe, kann ich das leider nicht Testen.
Da hilft nur Testen (mit der Bezeichnung: TGPU1xxx )
Da ich aber eine Nvidia Karte habe, kann ich das leider nicht Testen.
Da hilft nur Testen (mit der Bezeichnung: TGPU1xxx )
Mastermoussa
Schraubenverwechsler(in)
Also ich hab jetzt alles mögliche probiert aber es nicht geschafft =(
Kann es vielleicht sein, dass die dll datei von aida64 diesen sensor von meiner Graka nicht kennt und das deshalb nicht geht?
Oder gibt es ein Alternativprogramm mit dem ich die CPU,GPU und HDD Temp anzeigen kann?
Kann es vielleicht sein, dass die dll datei von aida64 diesen sensor von meiner Graka nicht kennt und das deshalb nicht geht?
Oder gibt es ein Alternativprogramm mit dem ich die CPU,GPU und HDD Temp anzeigen kann?
9ff
Schraubenverwechsler(in)
Sieht ja ganz toll aus...
Wie hast du das nVidia und das Windows Logo gemacht? Ist das unter dem Windows Logo die Betriebszeit? Wenn ja, wie macht man die?
MfG Domi
Betriebszeit = $UpTims
nVidia Logo Reihe 1
$CustomChar(1,0,0,0,1,3,6,12,28)$CustomChar(2,0,7,31,24,1,7,12,24)$CustomChar(3,31,3,0,28,3,0,24,29)$CustomChar(4,31,31,15,7,19,9,25,19)$Chr(176)$Chr(158)$Chr(131)$Chr(132) NVIDIA GEFORCE
nVidia Logo Reihe 2
$CustomChar(5,28,12,6,3,1,0,0,0)$CustomChar(6,24,12,7,1,24,31,7,0)$CustomChar(7,31,24,1,7,28,0,3,31)$CustomChar(8,7,31,23,19,1,15,31,31)$Chr(133)$Chr(134)$Chr(135)$Chr(136) GTX 560 Ti
Windows Logo Reihe 1
Windows $CustomChar(1,0,1,0,0,1,0,0,1)$CustomChar(2,0,0,1,21,4,1,21,5)$CustomChar(3,7,25,25,17,17,17,23,31)$CustomChar(4,28,31,19,17,17,17,29,31)$Chr(176)$Chr(158)$Chr(131)$Chr(132)
Windows Logo Reihe 2
SEVEN $CustomChar(5,0,1,0,0,1,0,0,0)$CustomChar(6,20,5,1,21,4,1,21,4)$CustomChar(7,17,17,23,31,31,16,0,0)$CustomChar(8,17,17,29,31,3,0,0,0)$Chr(133)$Chr(134)$Chr(135)$Chr(136)
Gruß 9ff
TE
TE
dorow
PCGHX-HWbot-Member (m/w)
Bei mir geht das leider nichtBetriebszeit = $UpTims
nVidia Logo Reihe 1
$CustomChar(1,0,0,0,1,3,6,12,28)$CustomChar(2,0,7,31,24,1,7,12,24)$CustomChar(3,31,3,0,28,3,0,24,29)$CustomChar(4,31,31,15,7,19,9,25,19)$Chr(176)$Chr(158)$Chr(131)$Chr(132) NVIDIA GEFORCE
nVidia Logo Reihe 2
$CustomChar(5,28,12,6,3,1,0,0,0)$CustomChar(6,24,12,7,1,24,31,7,0)$CustomChar(7,31,24,1,7,28,0,3,31)$CustomChar(8,7,31,23,19,1,15,31,31)$Chr(133)$Chr(134)$Chr(135)$Chr(136) GTX 560 Ti
Windows Logo Reihe 1
Windows $CustomChar(1,0,1,0,0,1,0,0,1)$CustomChar(2,0,0,1,21,4,1,21,5)$CustomChar(3,7,25,25,17,17,17,23,31)$CustomChar(4,28,31,19,17,17,17,29,31)$Chr(176)$Chr(158)$Chr(131)$Chr(132)
Windows Logo Reihe 2
SEVEN $CustomChar(5,0,1,0,0,1,0,0,0)$CustomChar(6,20,5,1,21,4,1,21,4)$CustomChar(7,17,17,23,31,31,16,0,0)$CustomChar(8,17,17,29,31,3,0,0,0)$Chr(133)$Chr(134)$Chr(135)$Chr(136)
Gruß 9ff
Was mach ich falsch.
