Goa´uld Al´Kesh [scratch build]
- Ersteller capten10
- Erstellt am
Corsair_Fan
Software-Overclocker(in)
AW: Goa´uld Al´Kesh [scratch build]
na das Schiffchen nimmt doch langsam gestalt an. Gefällt mir bin schon gespannt wie es weitergeht
na das Schiffchen nimmt doch langsam gestalt an. Gefällt mir bin schon gespannt wie es weitergeht
TE
TE
capten10
Freizeitschrauber(in)
AW: Goa´uld Al´Kesh [scratch build]
Danke war mir auch wichtig zu sehen wie die ganze Form aussieht,klar an einigen Stellen ist es noch uneben bzw wellig aber das korrigiere ich dann bei der Beschichtung.
Über Originalgetreue braucht man ja nicht reden, ich kann euch auf anhieb 3 Modelle aus dem Netz zeigen die sich in einigen Konturen unterscheiden.
Am lustigsten find ich aber diesen Punkt hier:
in der einen folge sieht man das Cockpit als kleine Kanzel und in einer andern Folge sieht man das ganze SG1 Team in einem großen Raum vor einem großen Monitor sitzen . XD Die Folgen wo Daniel als Lotar bei Lord Yu eingesetzt wurde. Wenn ich mich recht entsinne waren sie dort auch mit einem Alkesh unterwegs
Danke war mir auch wichtig zu sehen wie die ganze Form aussieht,klar an einigen Stellen ist es noch uneben bzw wellig aber das korrigiere ich dann bei der Beschichtung.
Über Originalgetreue braucht man ja nicht reden, ich kann euch auf anhieb 3 Modelle aus dem Netz zeigen die sich in einigen Konturen unterscheiden.
Am lustigsten find ich aber diesen Punkt hier:
in der einen folge sieht man das Cockpit als kleine Kanzel und in einer andern Folge sieht man das ganze SG1 Team in einem großen Raum vor einem großen Monitor sitzen . XD Die Folgen wo Daniel als Lotar bei Lord Yu eingesetzt wurde. Wenn ich mich recht entsinne waren sie dort auch mit einem Alkesh unterwegs
TE
TE
capten10
Freizeitschrauber(in)
AW: Goa´uld Al´Kesh [scratch build]
HiHo und Frohe Ostern!
Dieses mal ein Monsterupdate, sind doch massig Fotos geworden aber diese nun in viele Beiträge zu unterteilen wäre Schwachsinn.
Ich möchte euch schließlich auf dem laufenden Stand halten.
Der Bilder Hoster sagt max. 50 Bilder die Minute
es fehlen noch 8 aber gut, die sind von gestern Abend.

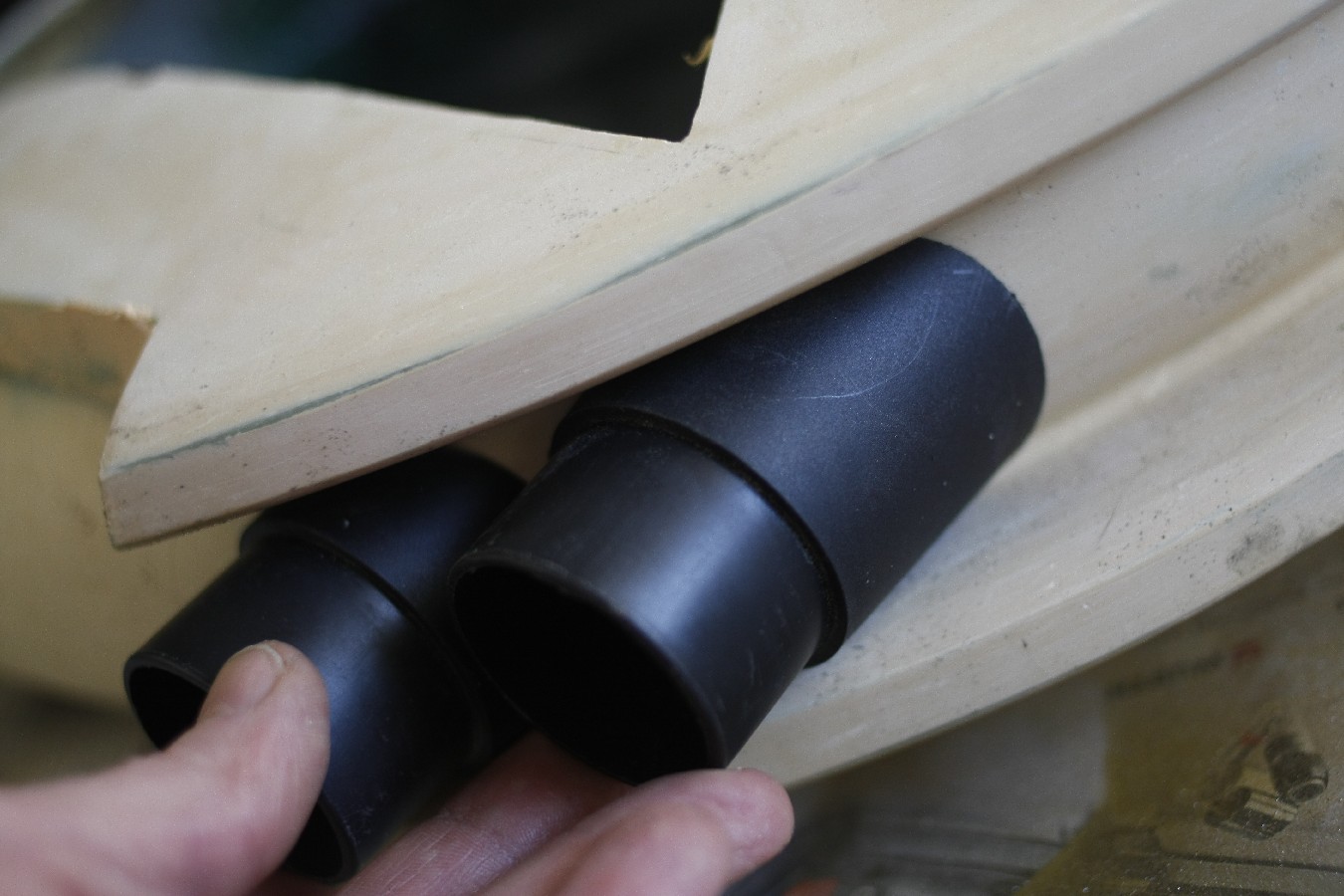

Bei zwei solch Paketen an Rohrverschnitten von hb-holzmaus sollte man meinen es finden sich genug Rohre um Antriebe zu bauen aber leider war dem nicht so.

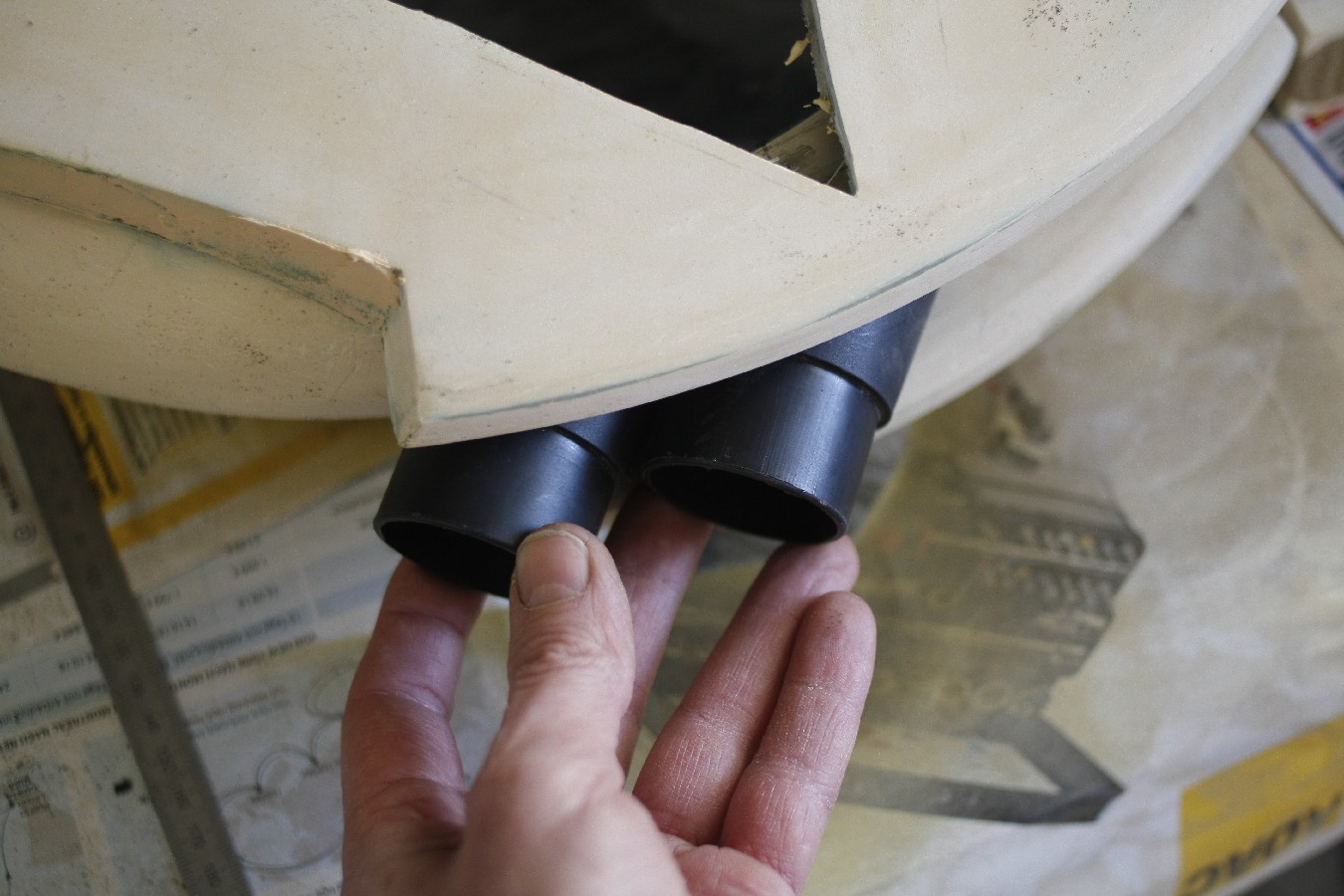

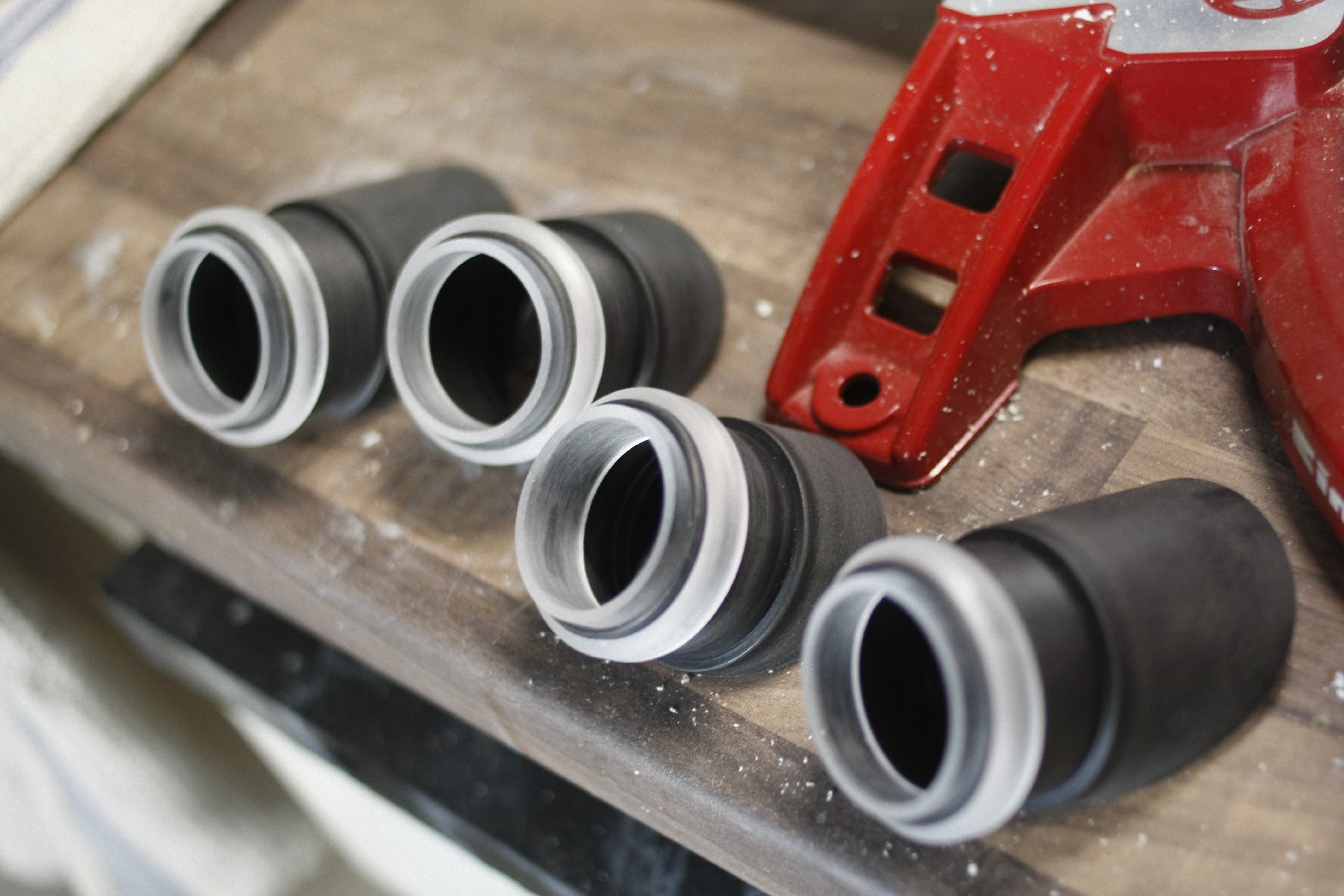

Ich fand dann 4 solcher Füße der Baumarkt Werkstatt Regale. Die lassen sich ja optional als ein Regal oder als Zweiteiler aufbauen.
Da alle Regale bei mir einzeln stehen sind diese Füße übrig.

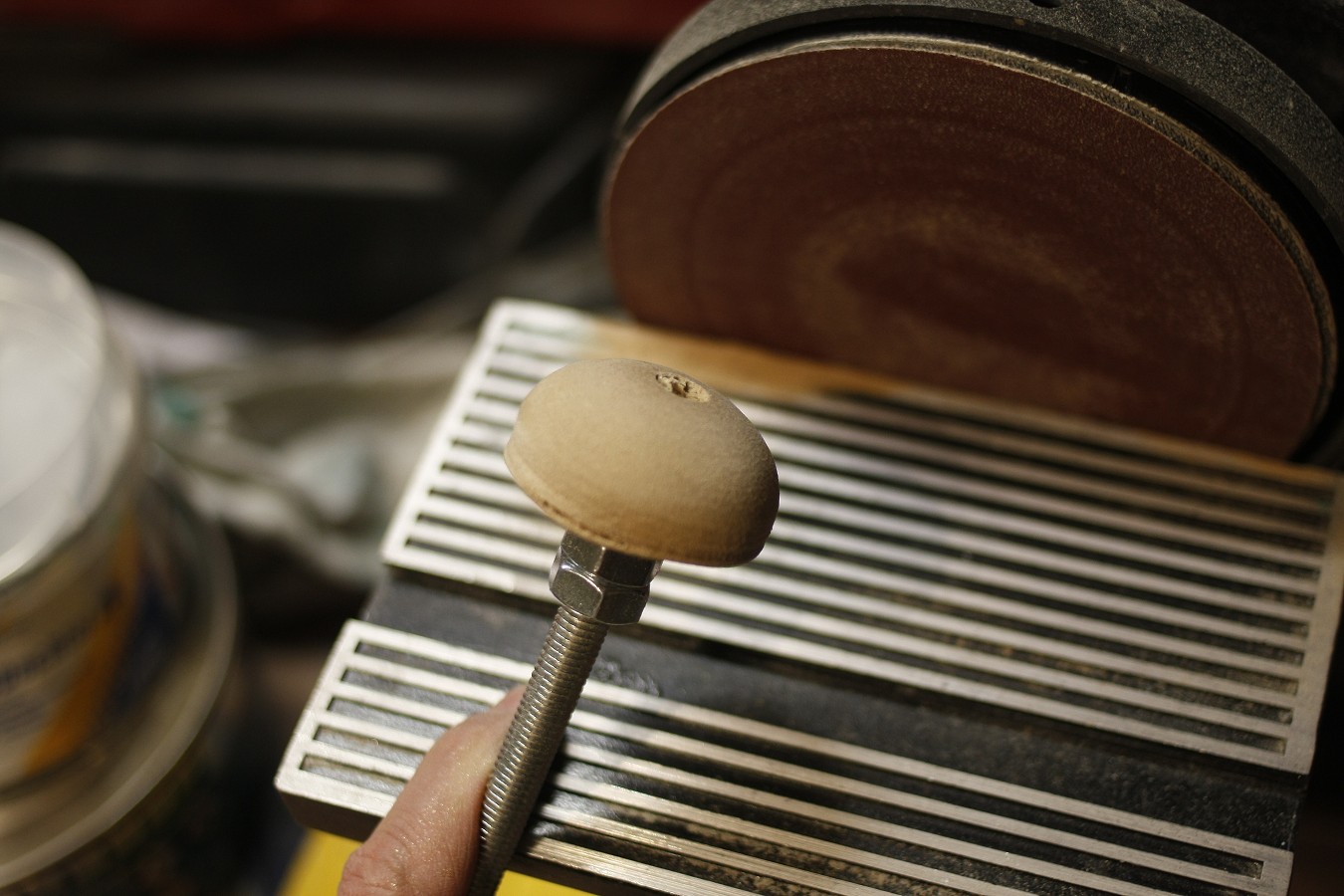

Ich hab die mal etwas zurecht geschliffen
und jaaa ich glaube das passt, im Vergleich zum Original etwas groß aber die Proportionen gefallen mir bedeutend besser.

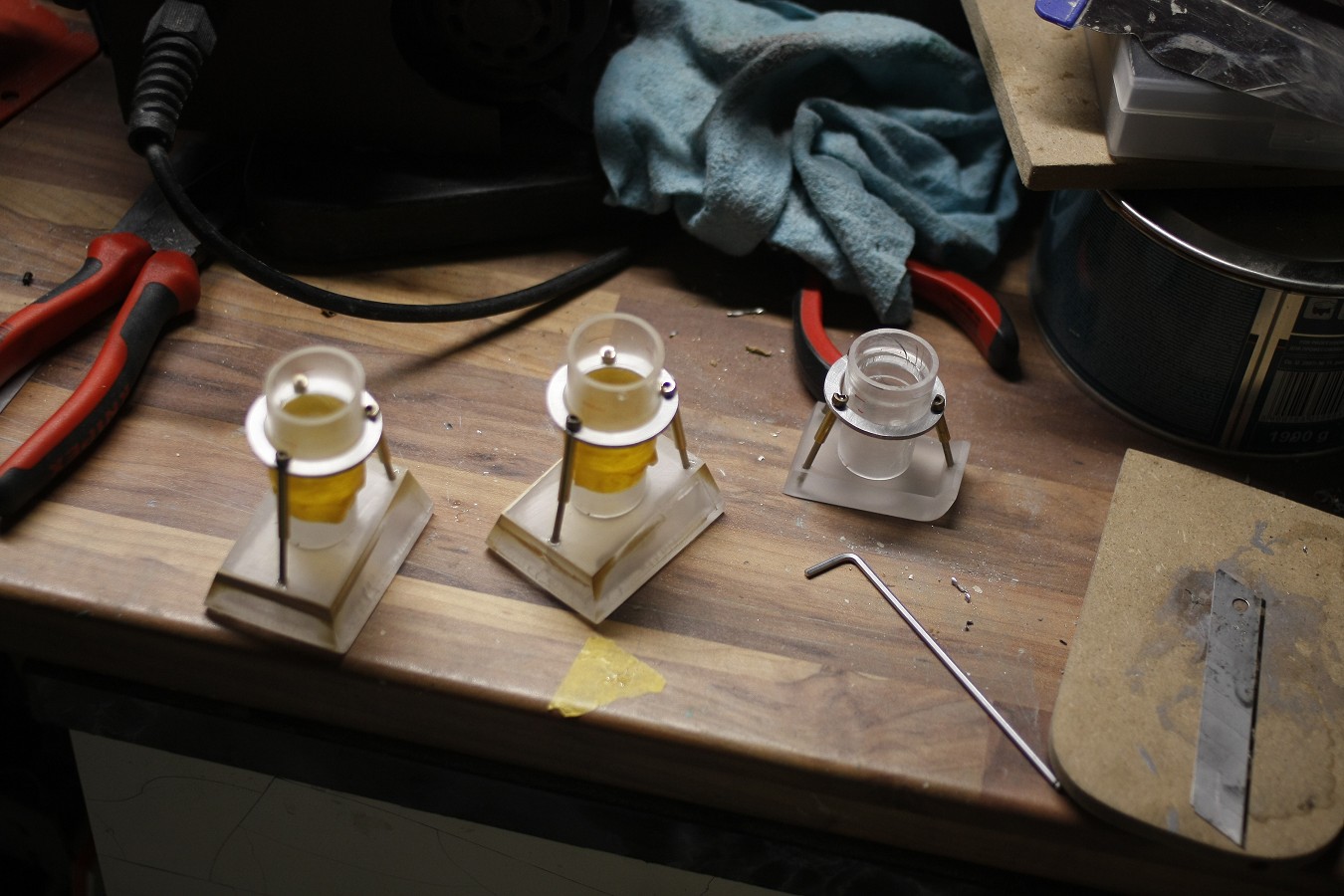

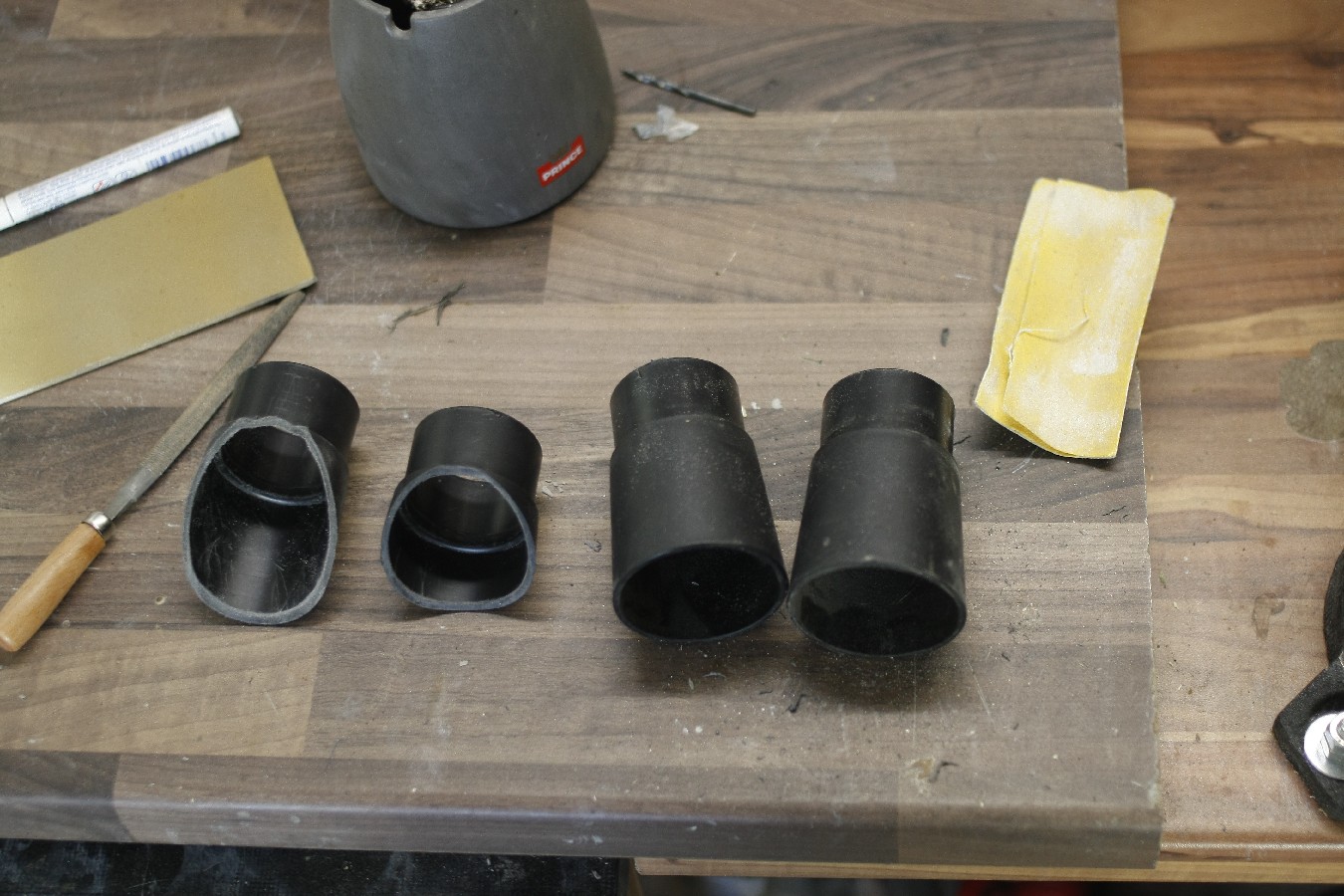

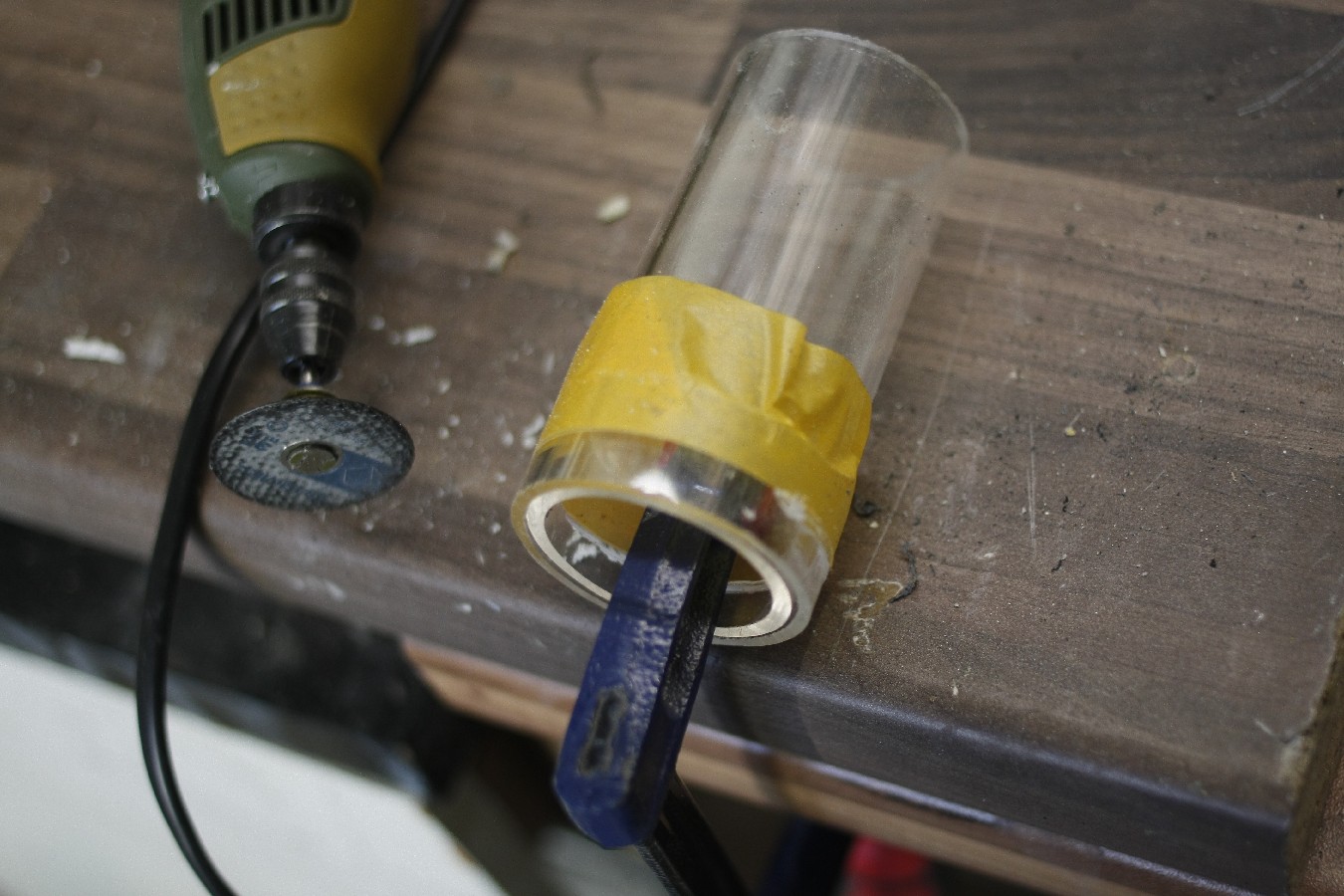

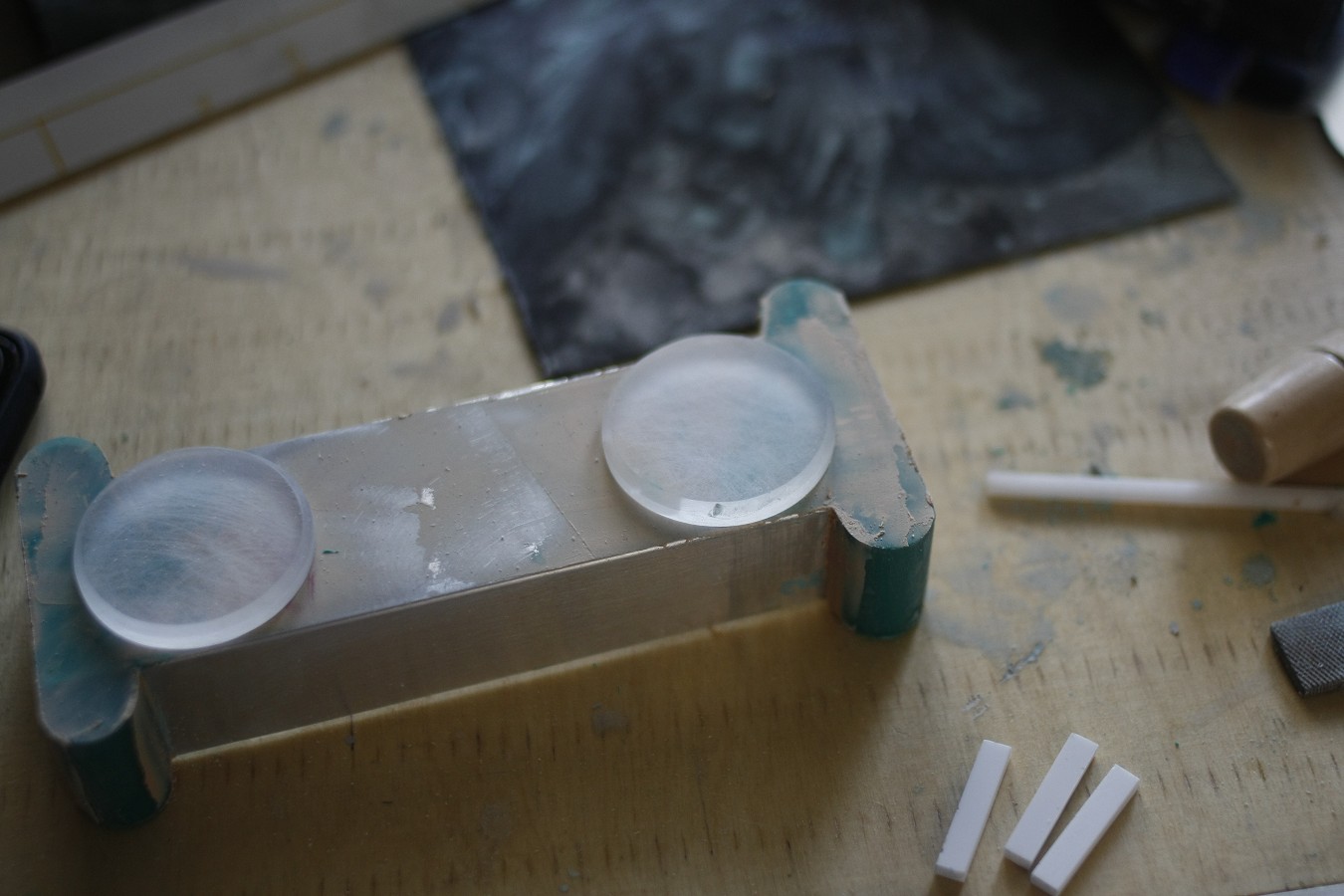

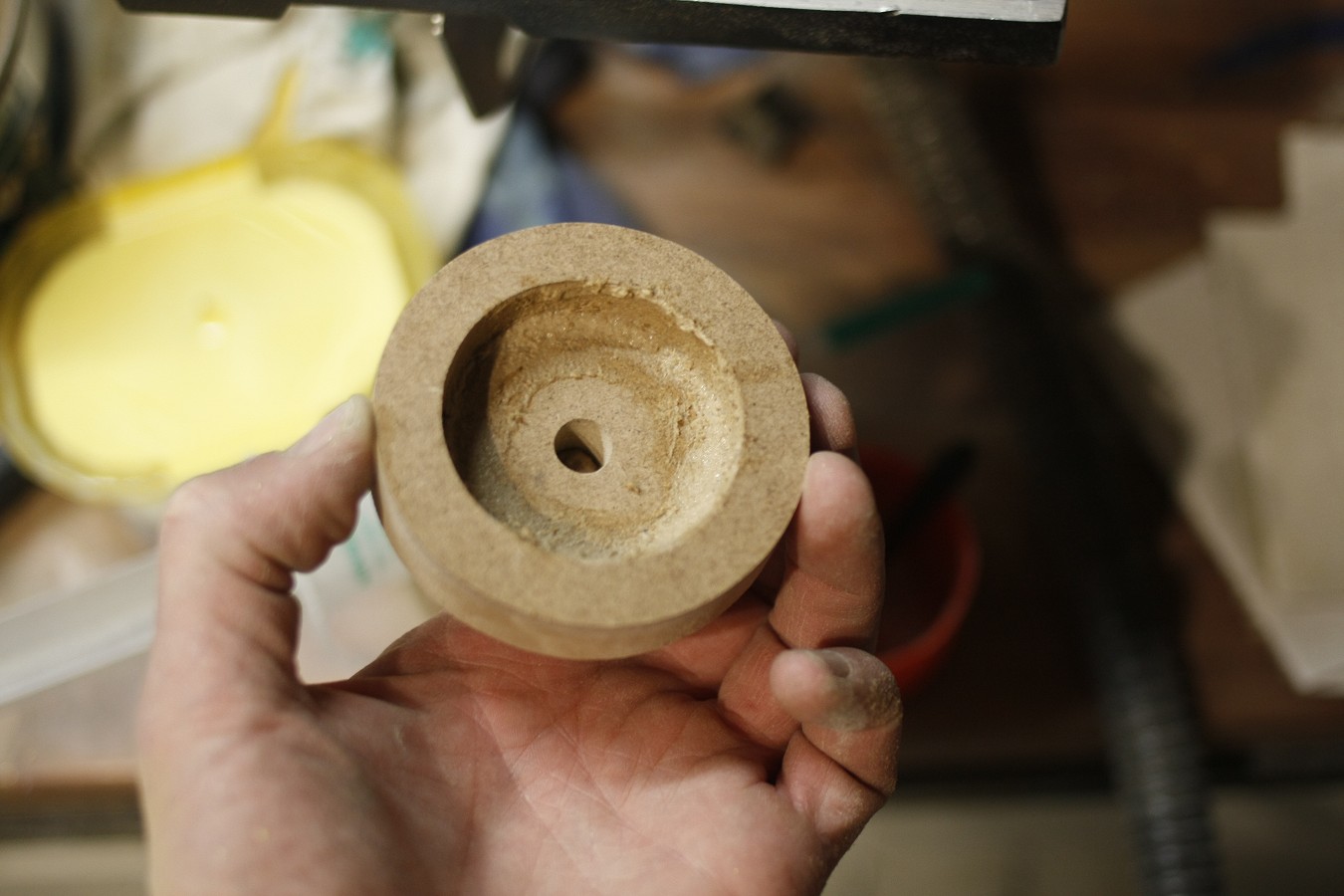

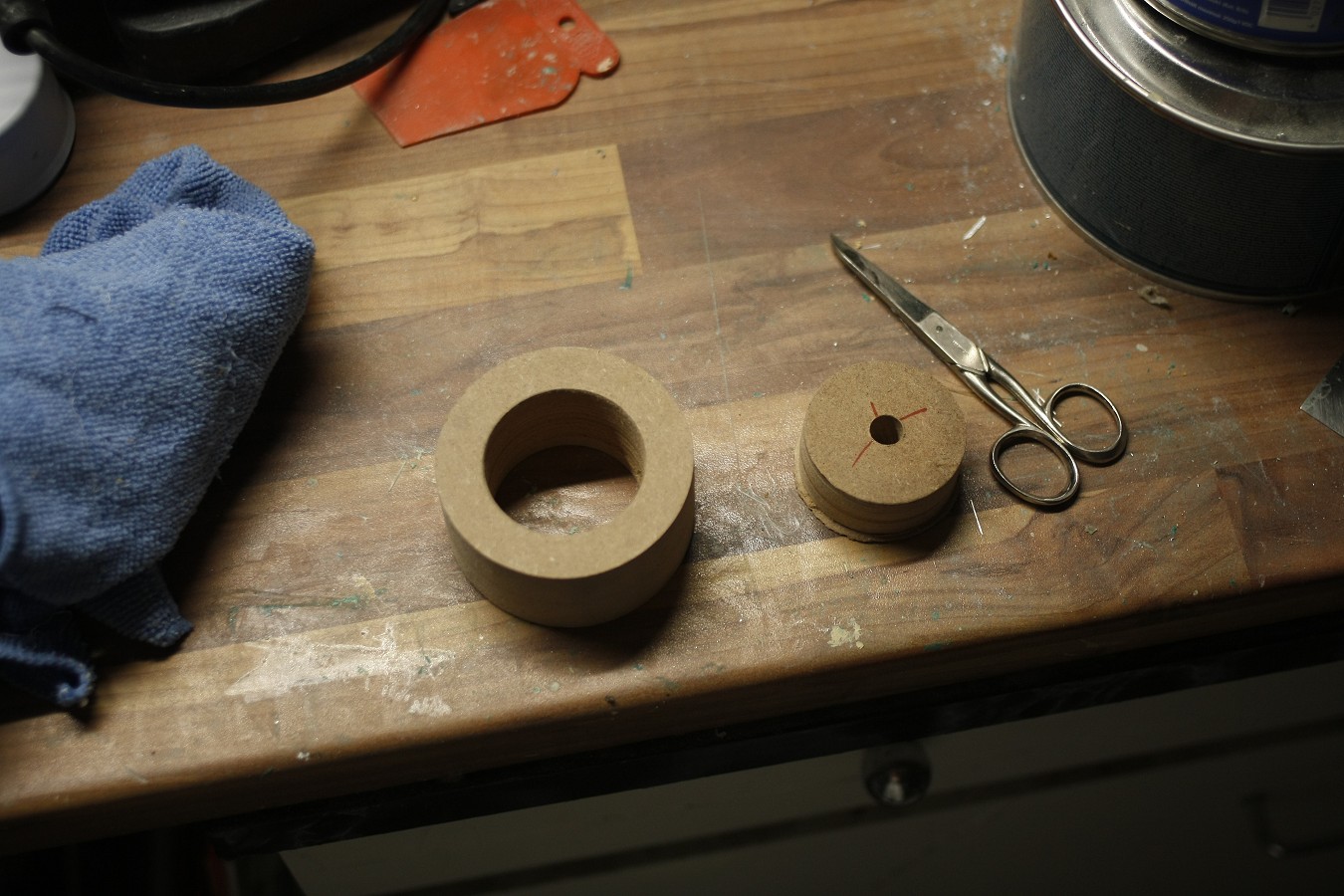

ganz so einfach bleiben sie nicht also schnitt ich mir noch einige Rohre zurecht
davon einige abgerundet, an andere Seite nur gefast und innen fast original gelassen.

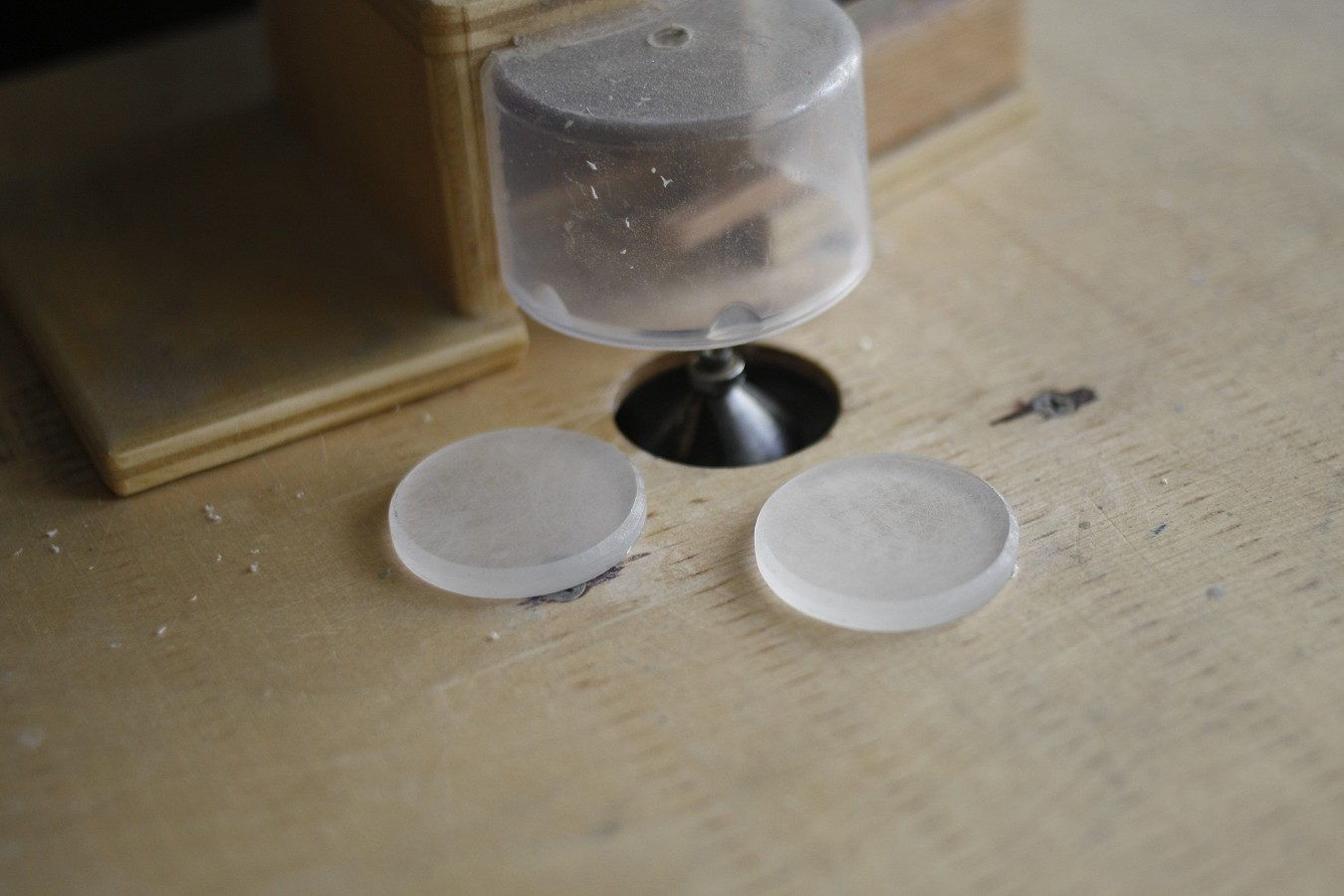

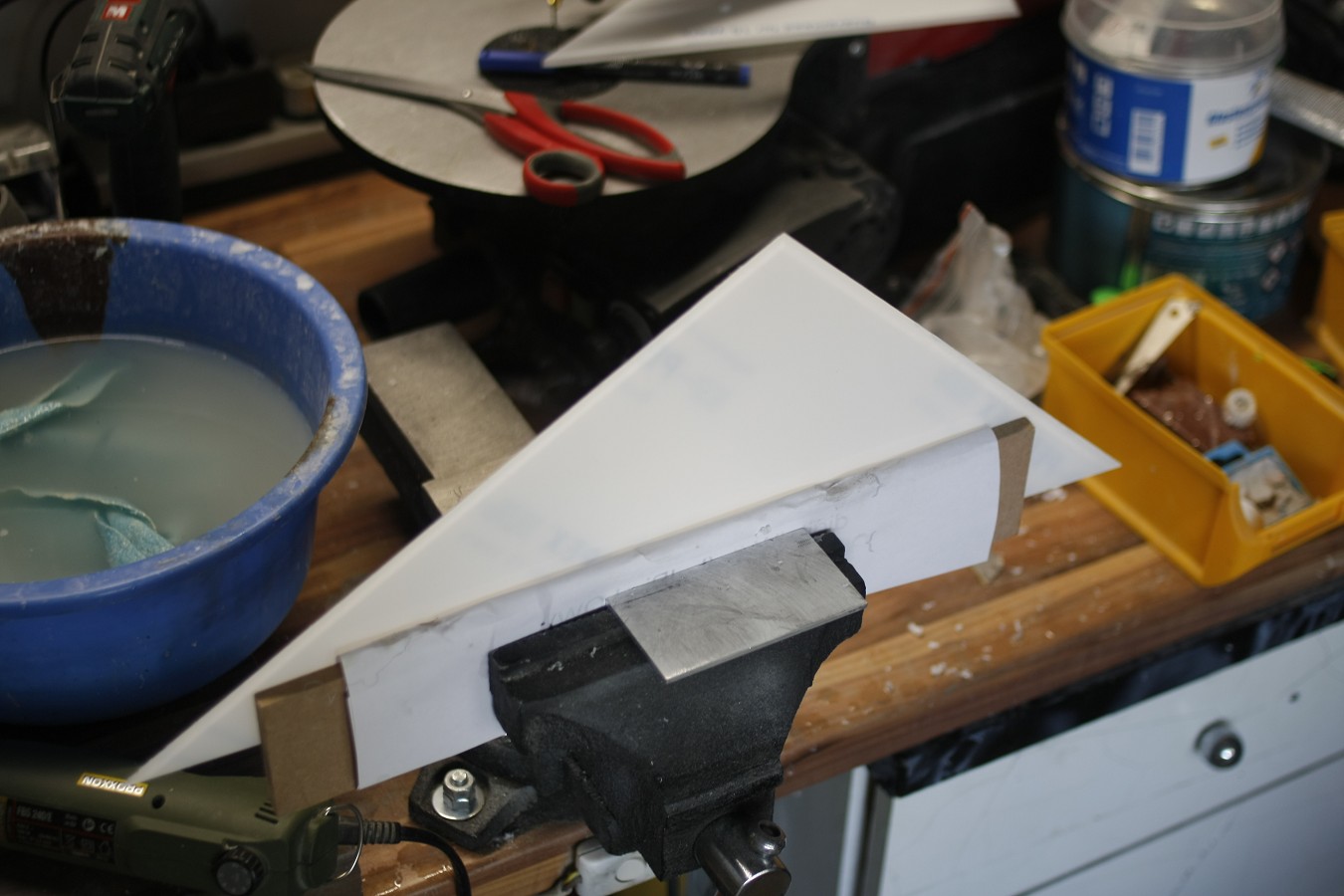

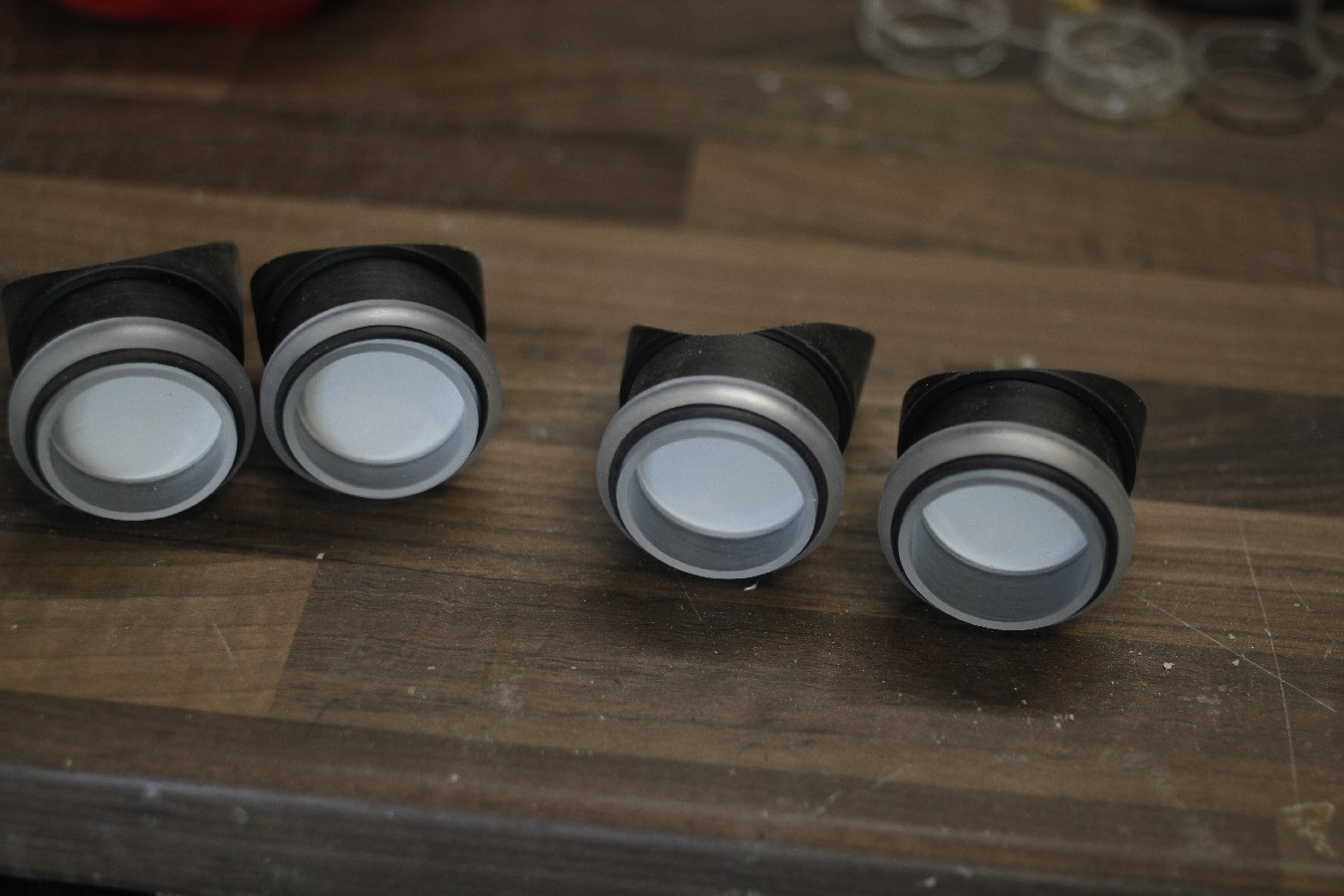

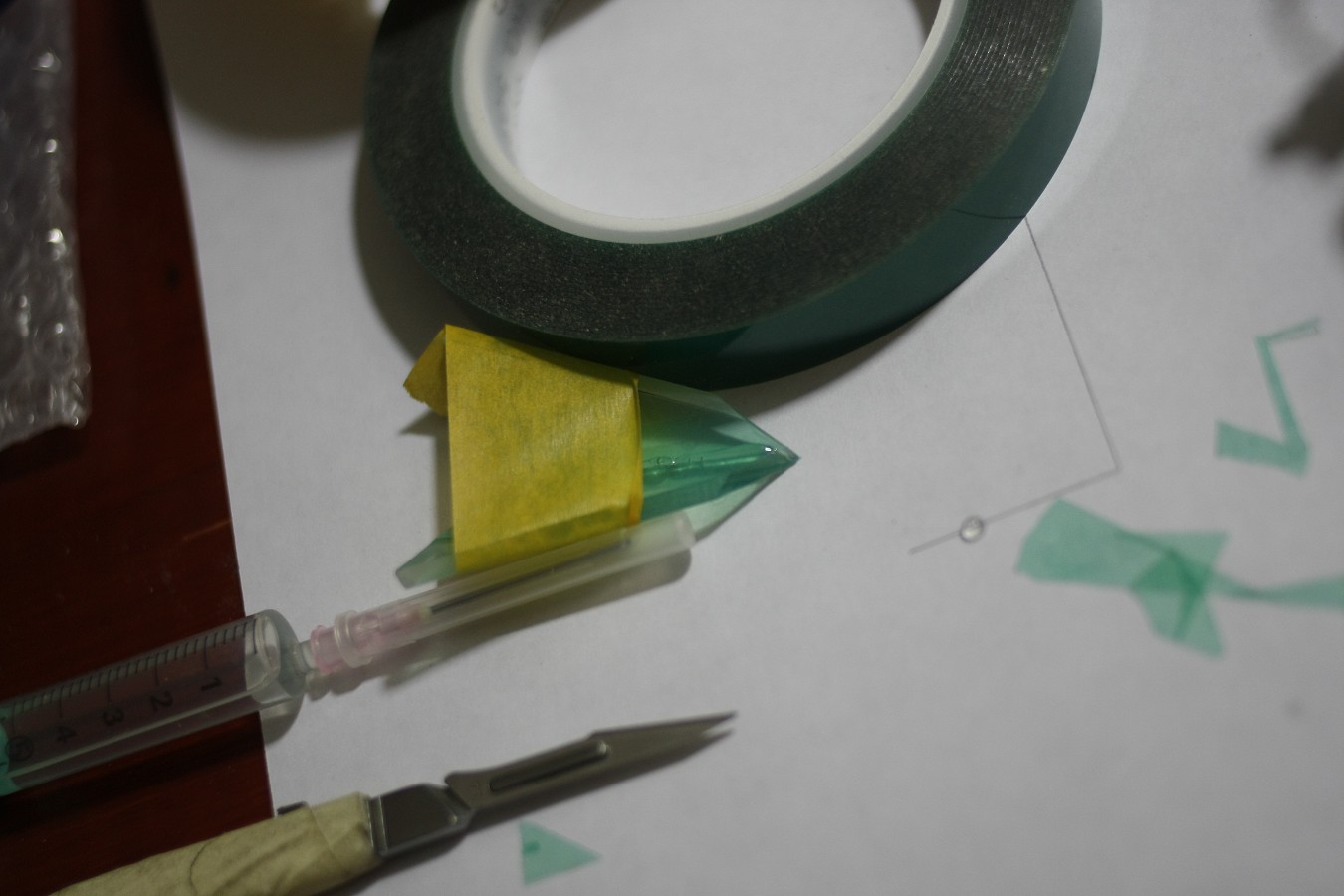

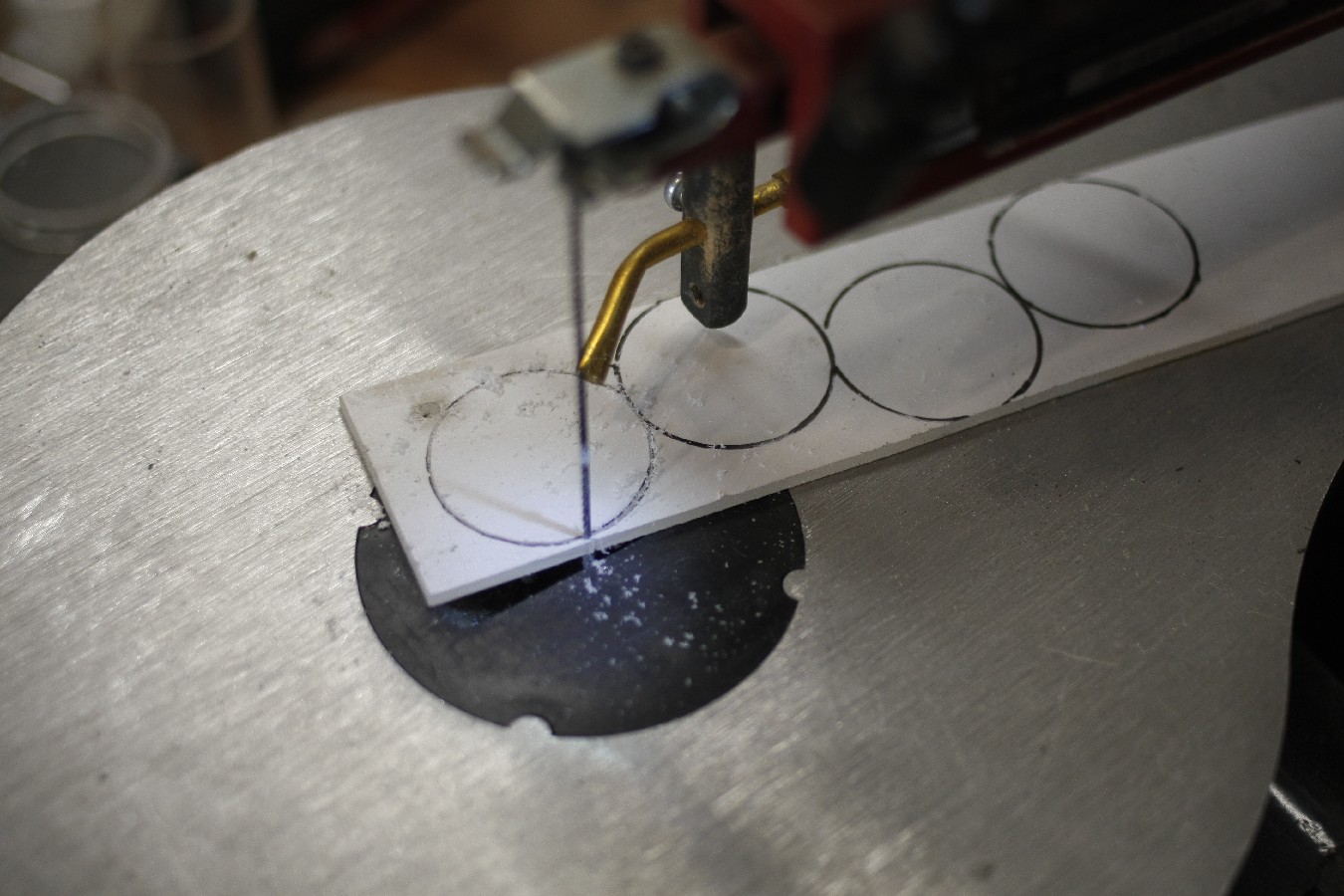

dahinter kommt nun weißes Plexiglas als Streuscheibe um jedes Triebwerk von innen zu beleuchten

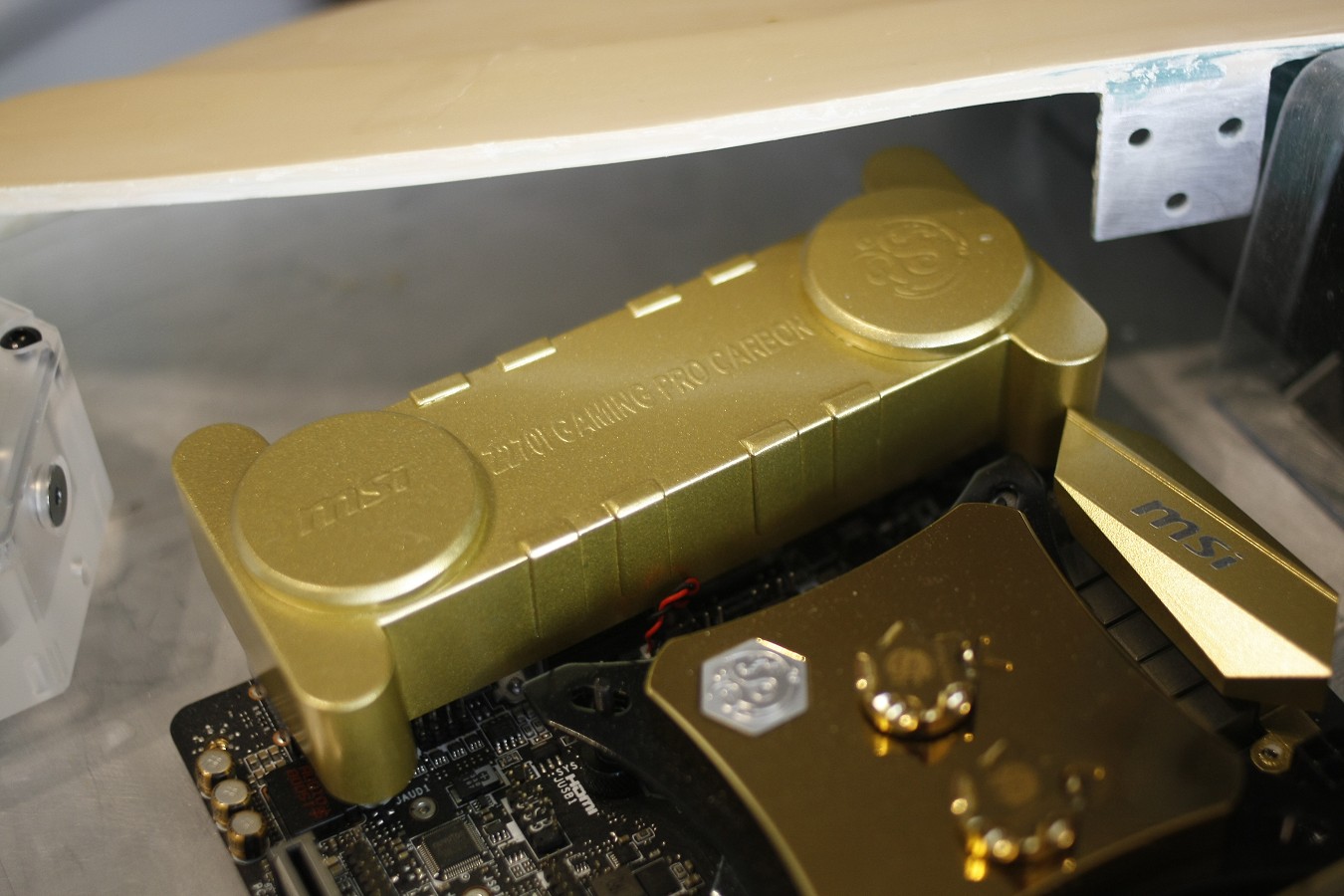

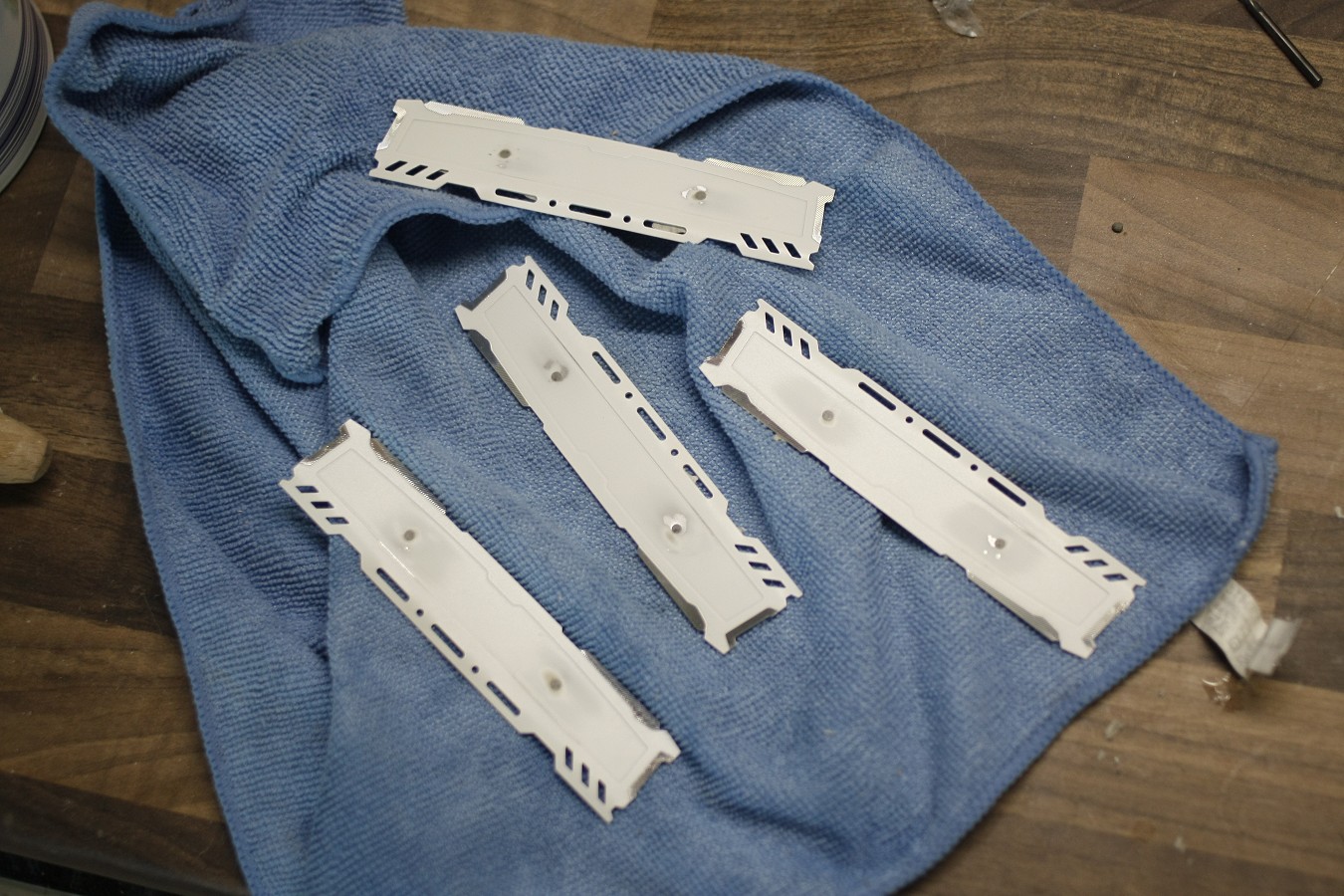

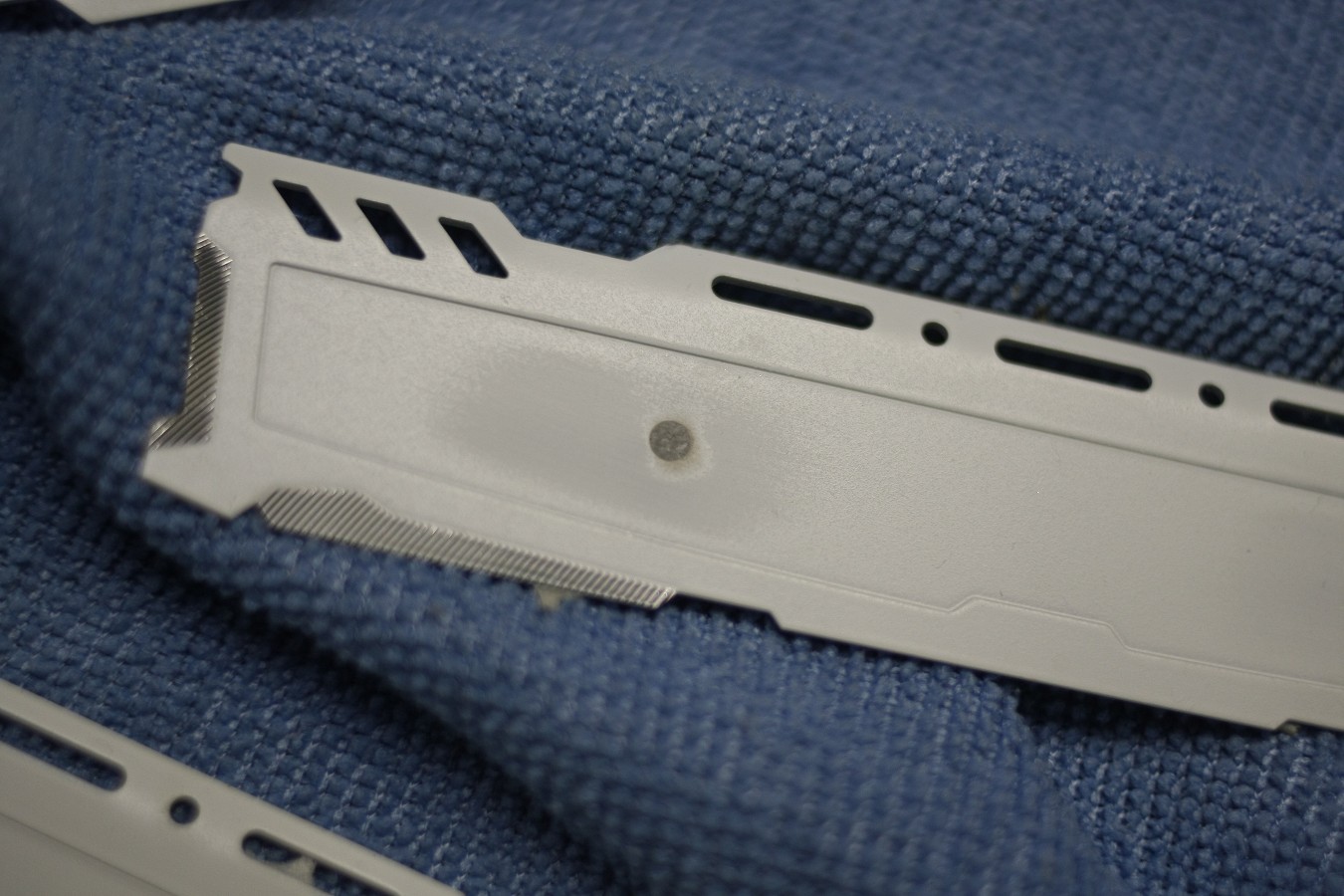

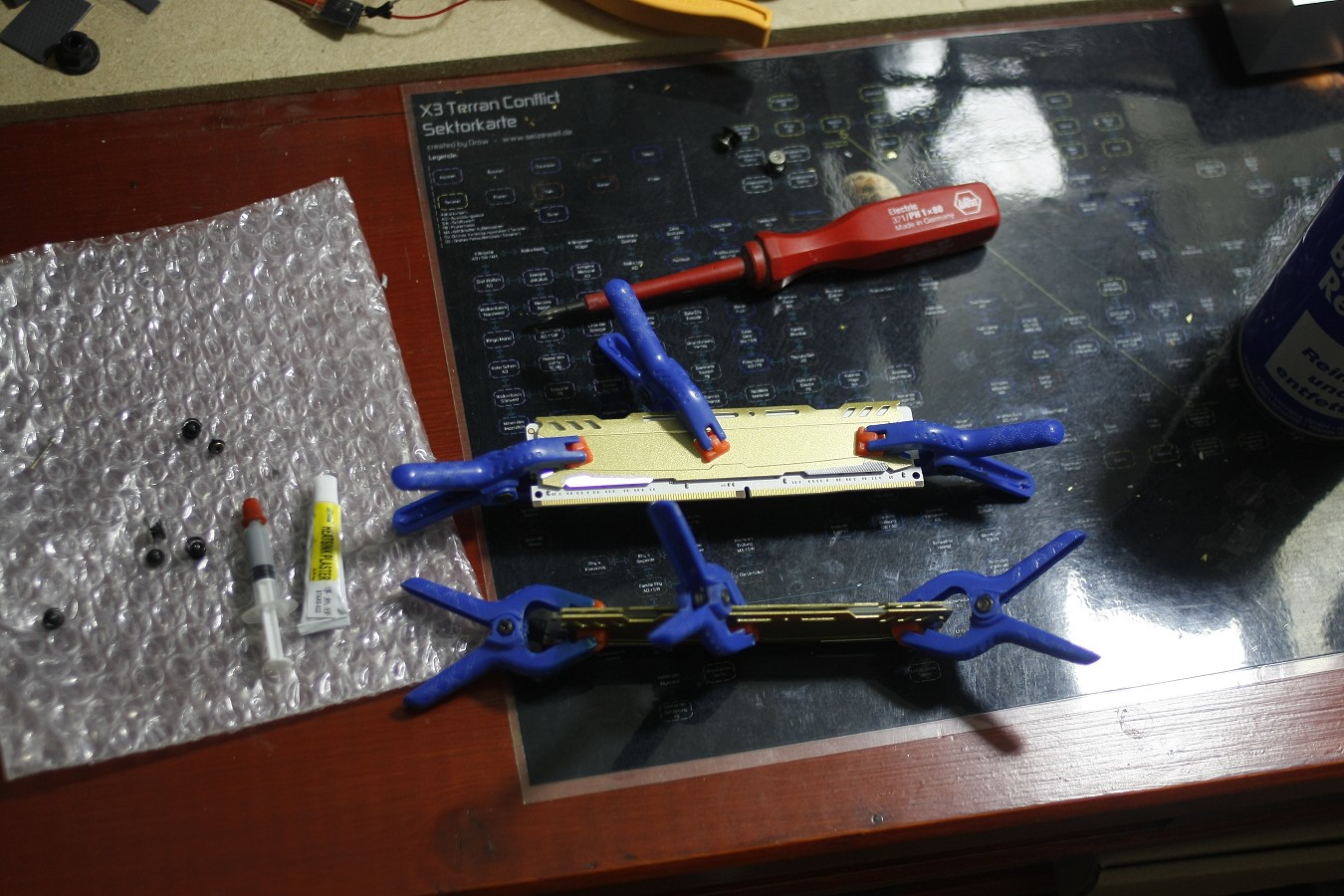

Die Ballistix Sport LT habe ich vorsichtig von ihren Kühlern und Aufklebern befreit. Gefroren gings nicht und auch beim erhitzen grenzte es schon fast an Gewalt.
Ich hatte echt Angst die Speicher mit abzuziehen aber es ging zum Glück doch gut.

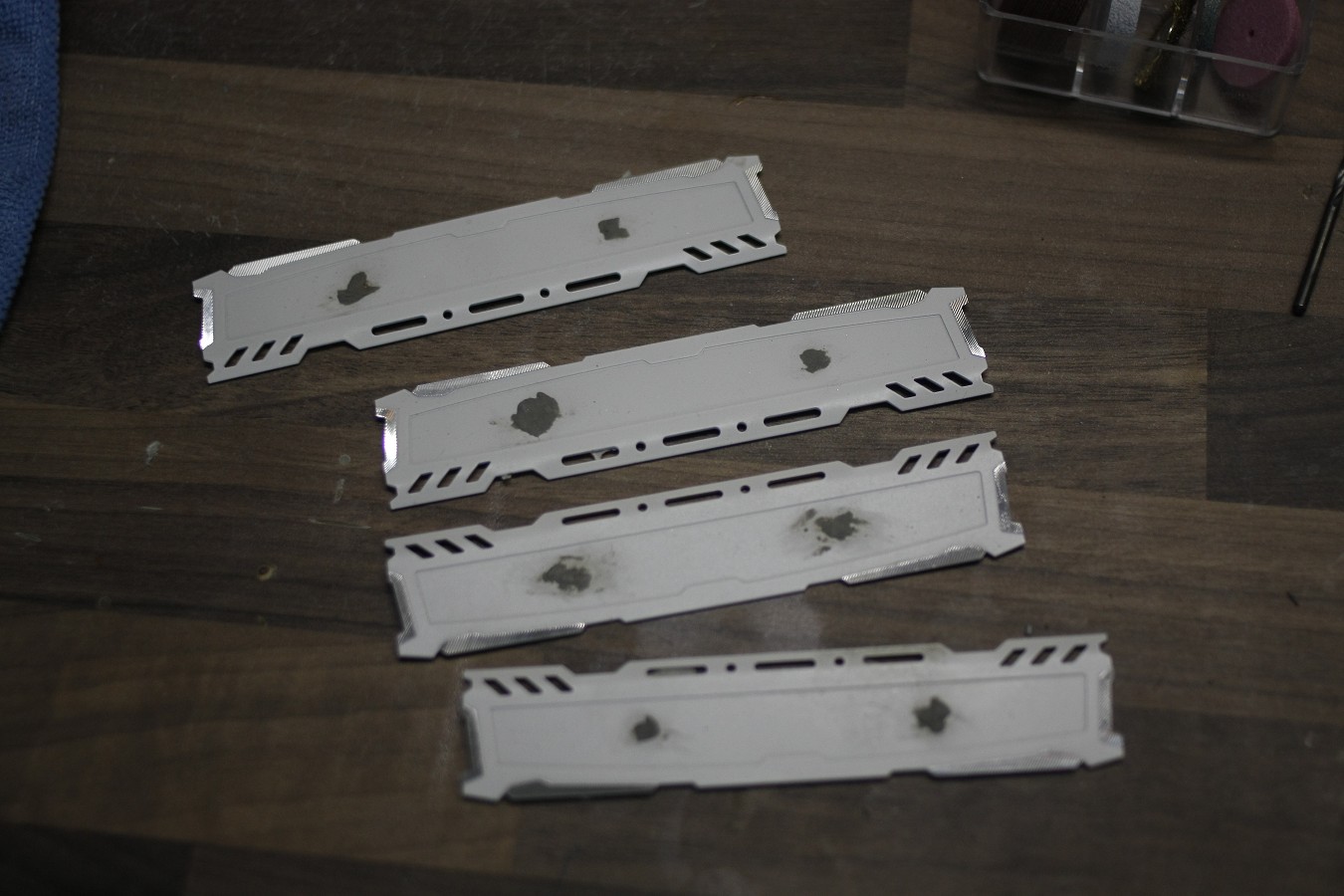

Unter den Aufklebern fand ich dann diese Löcher welche nur mit Alukit verschlossen wurden.

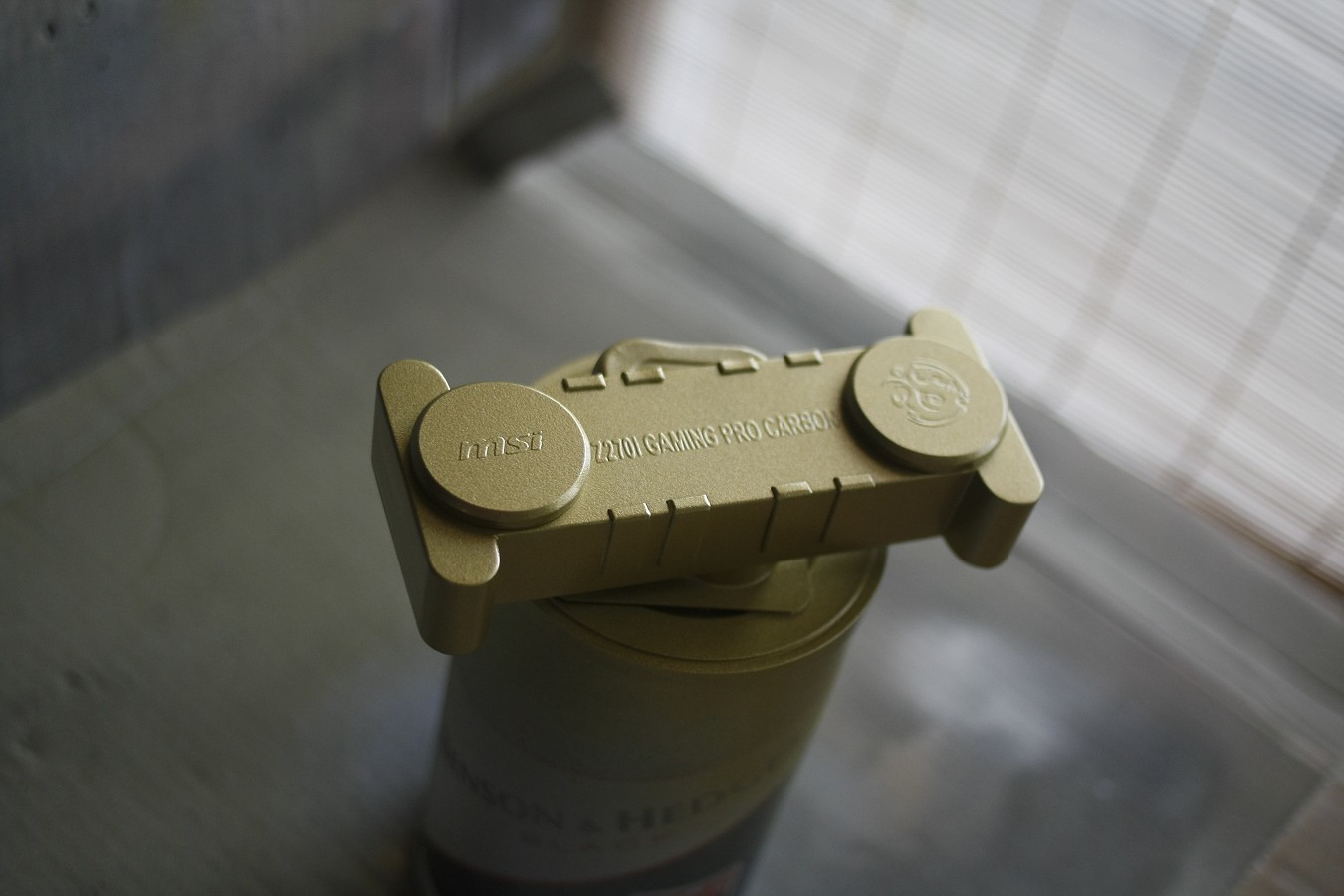

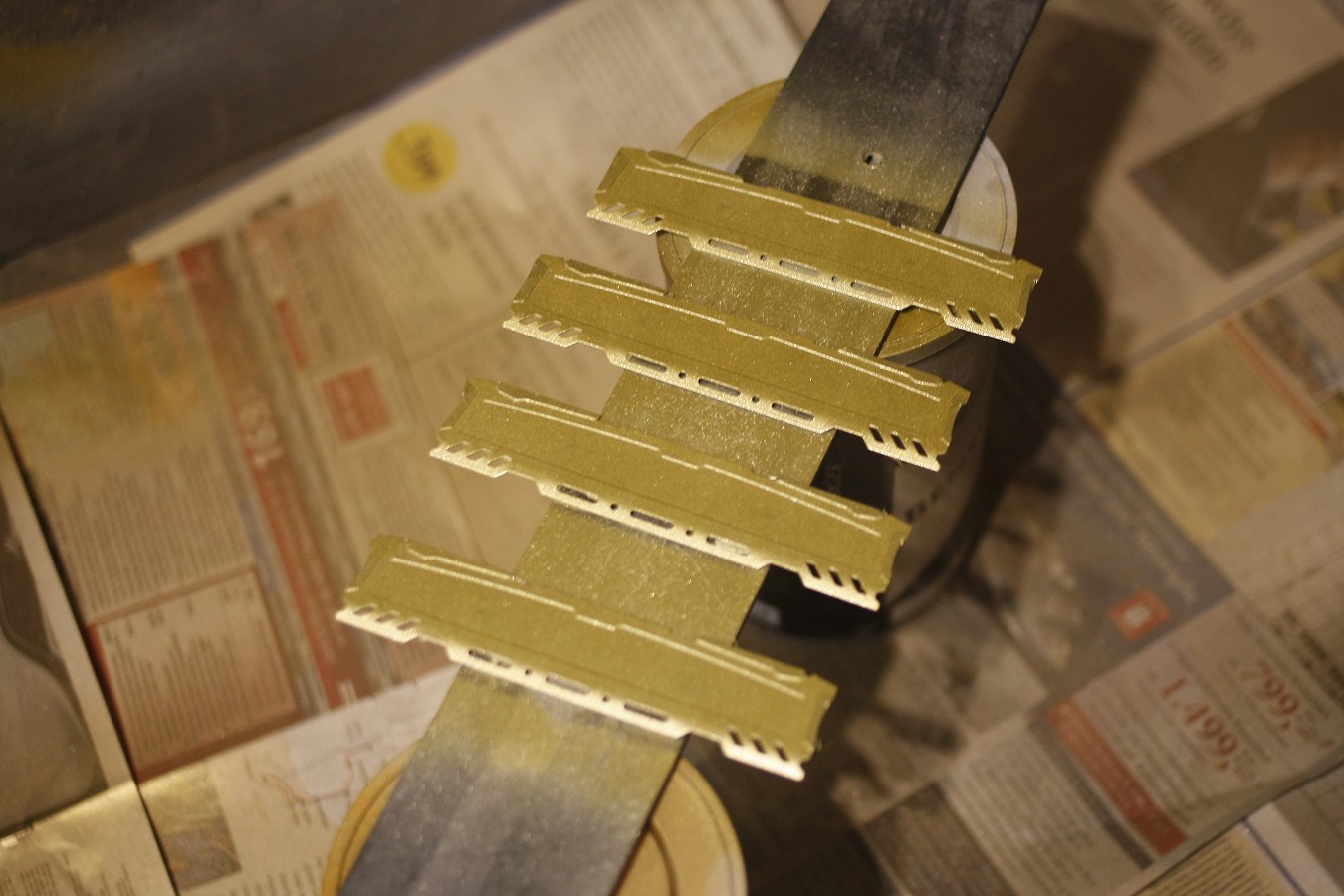

Diese wurden nach dem abkleben der Chrome farbenen Flächen Gold lackiert
und danach wieder angeklebt. Normal heißt es im Netz das man Wärmeleitkleber nie wieder abbekommt,
also habe ich auf allen Speichern nur Wärmeleitpaste aufgetragen und nur die äußeren mit dem Kleber versehen.
Dieser hält leider immer noch nicht. Ich werde mich da noch etwas herantasten andernfalls Wärmeleitfolie besorgen.

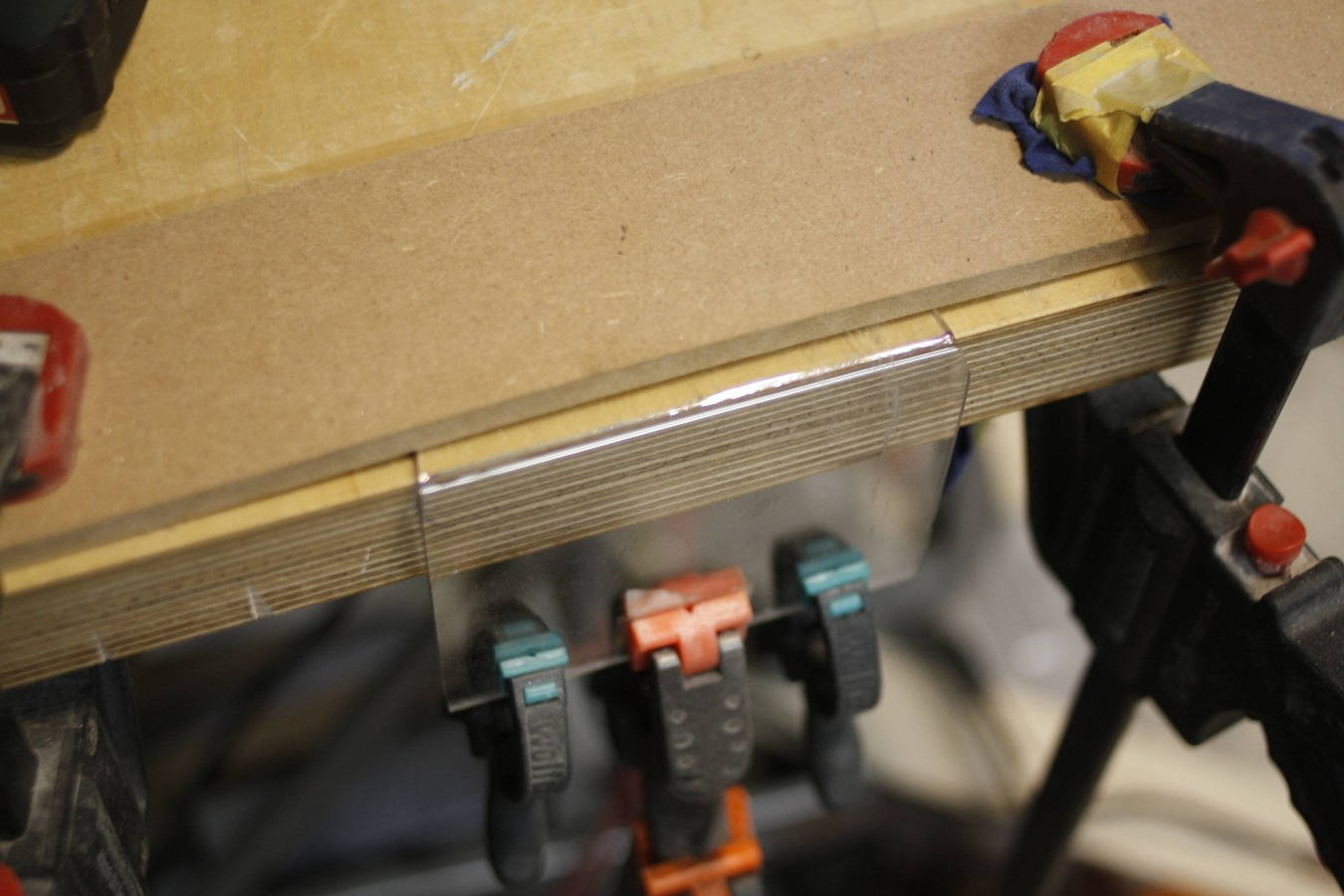

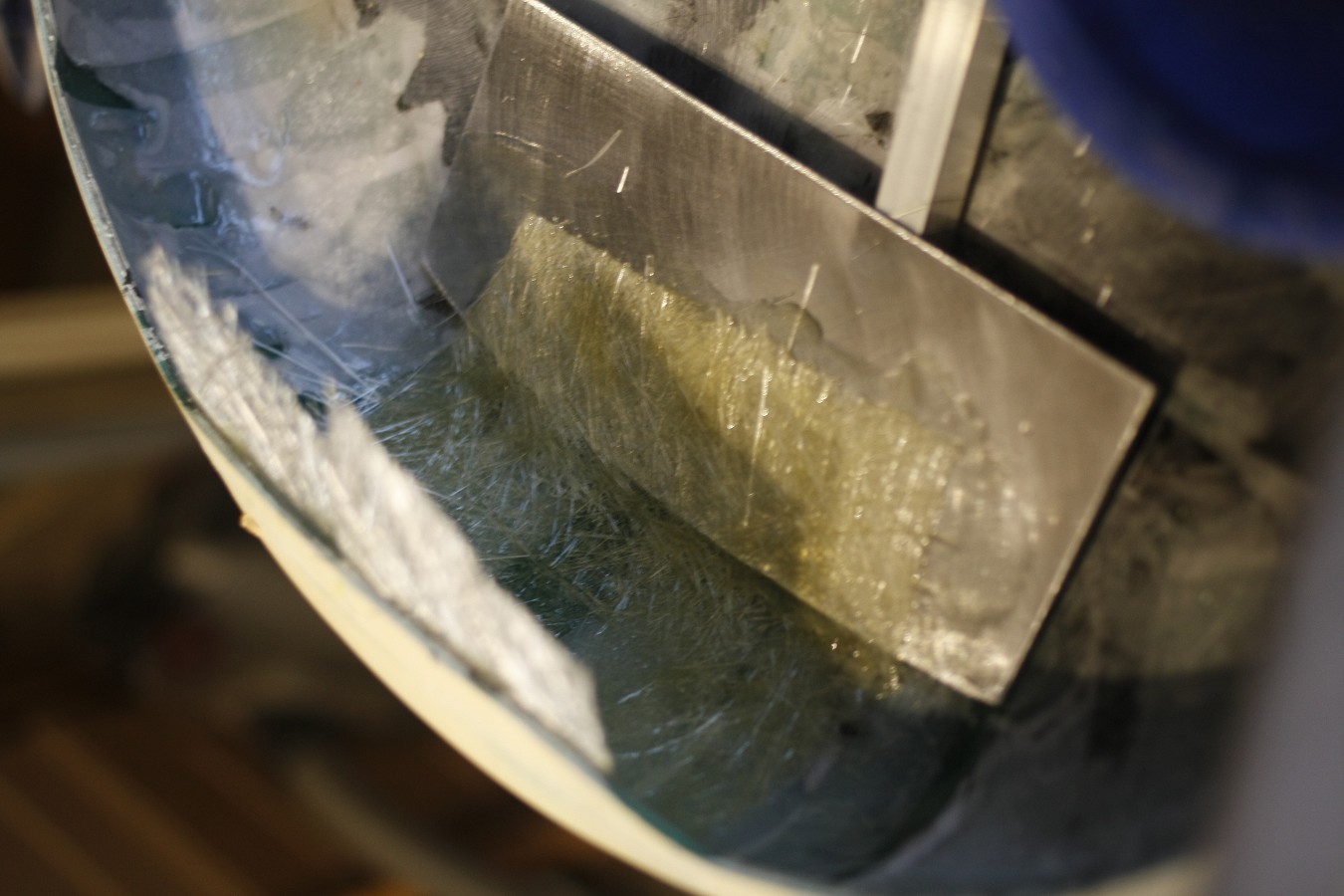

nun habe ich ein Stück 3mm Alu zugeschnitten um hier Später das Riser Kabel zu befestigen
die Flächen schön ordentlich angeraut und mit Kratzern versehen damit das Polyesterharz gut greifen kann.
Dann beidseitig mit dem GFK Gewebe eingeklebt.

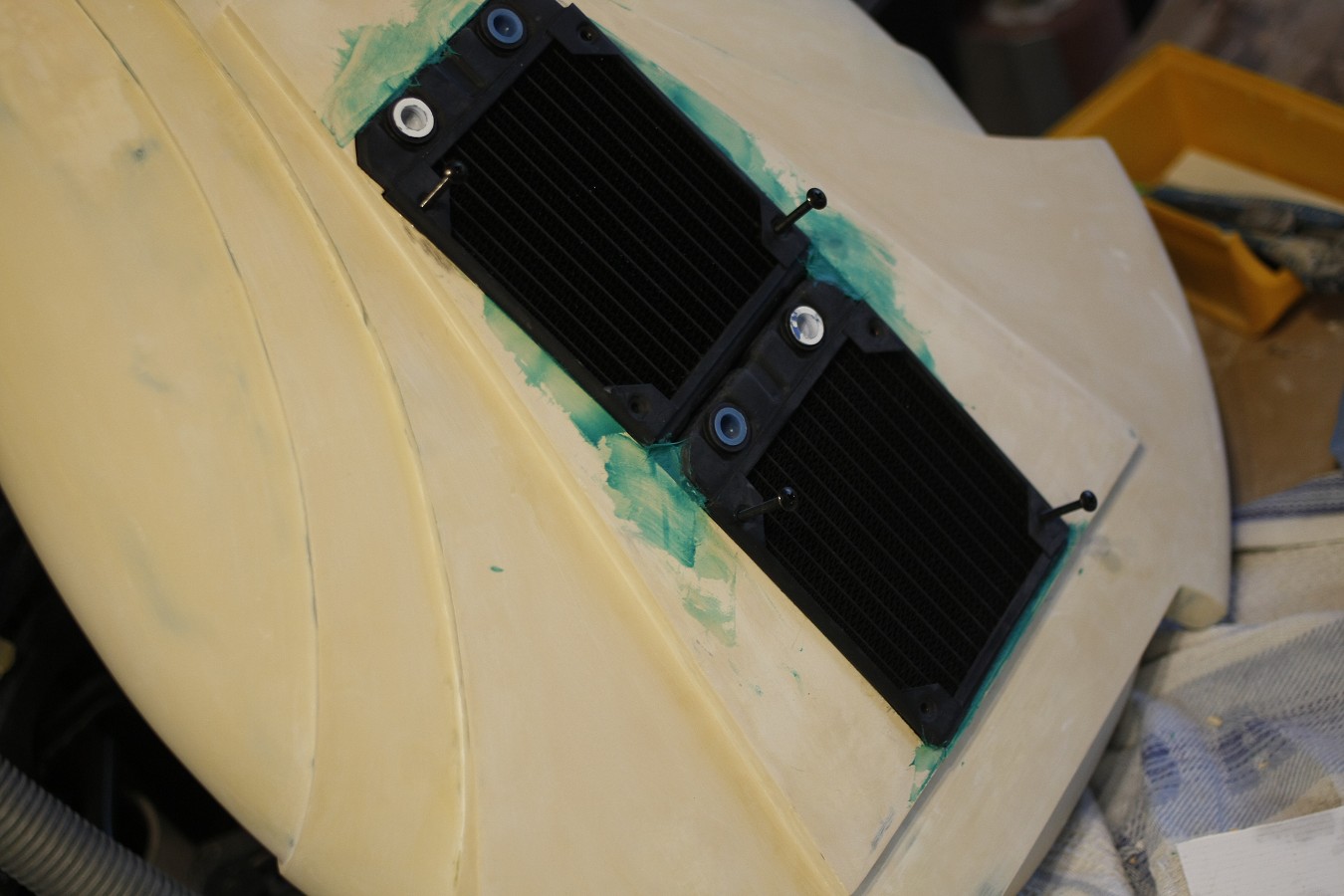

nun viel mir letztens auf das ich auf der Unterseite doch glatt eine Lage vergessen habe.
Das passt sogar ganz gut denn damit erreiche ich noch mehr Platz im Innenraum.

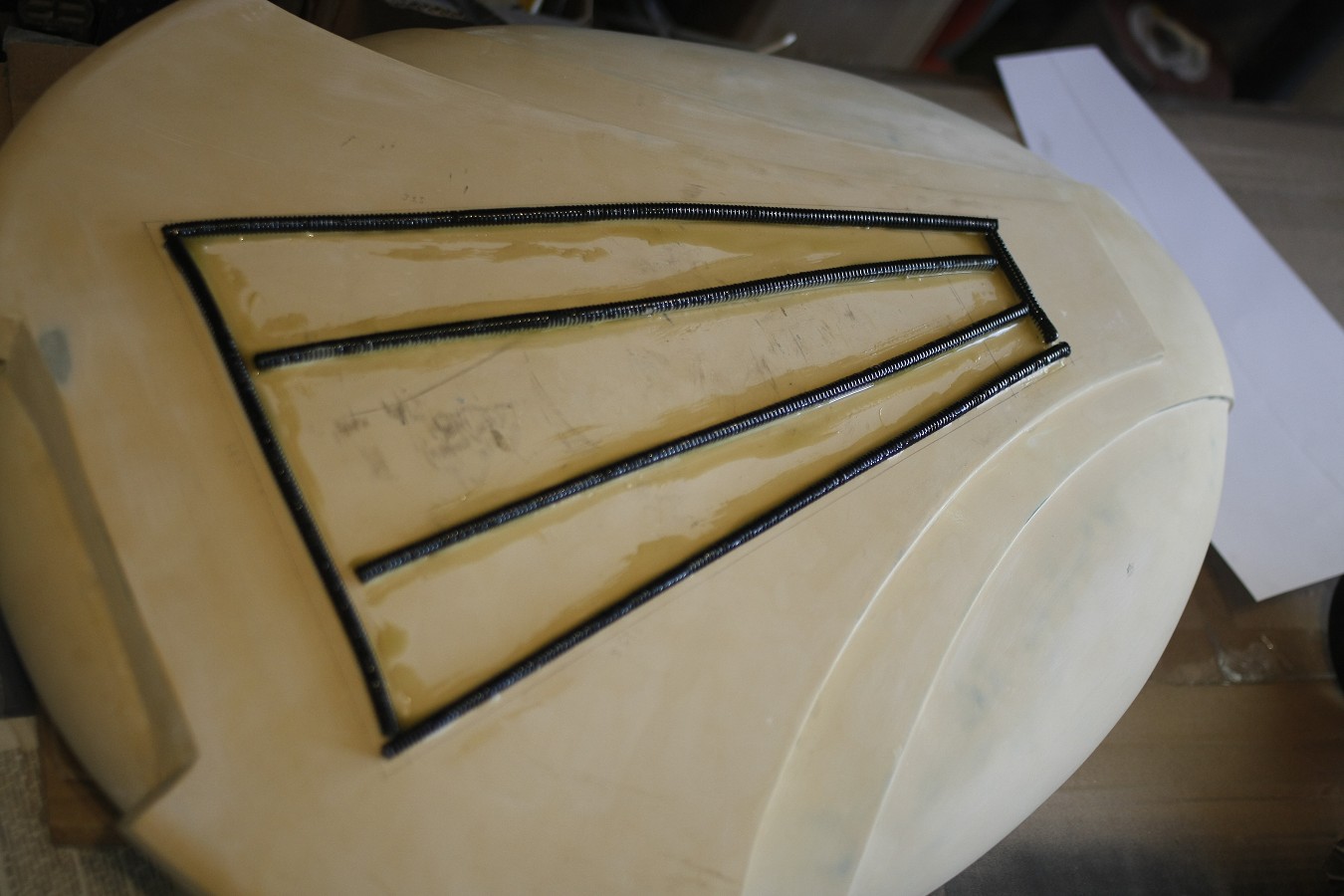

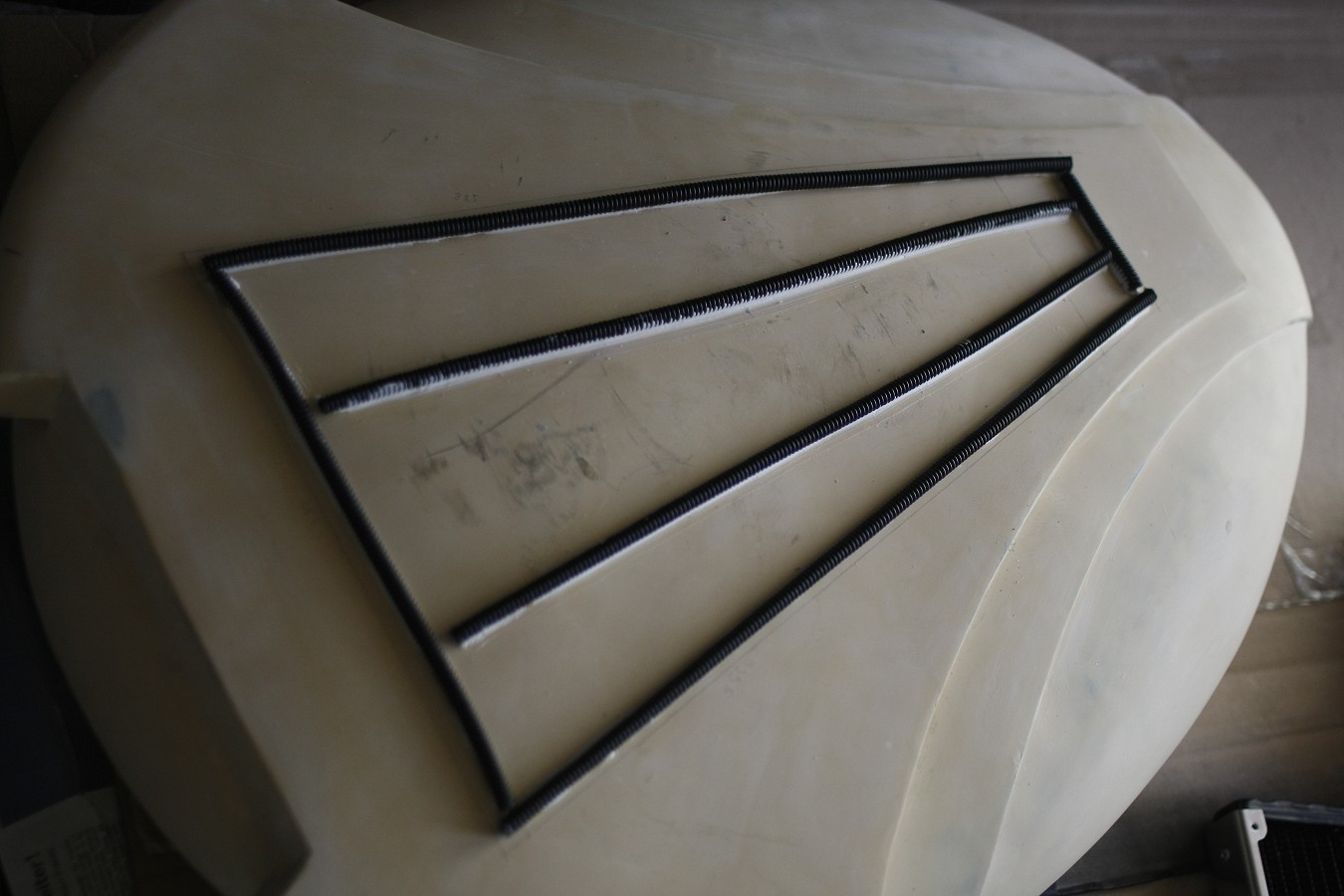

Ich habe mich dann sogar für 7mm Kabelschutzschlauch, als Abstandshalter, entschieden anstatt der 3mm PE-Schlauch.
Somit bekomme ich die Radiatoren fast komplett in die Hülle versenkt.
Diese sind doch etwas starr, lassen sich aber mit einem Montagekleber, dank starker Anfangshaftung, gut fixieren.

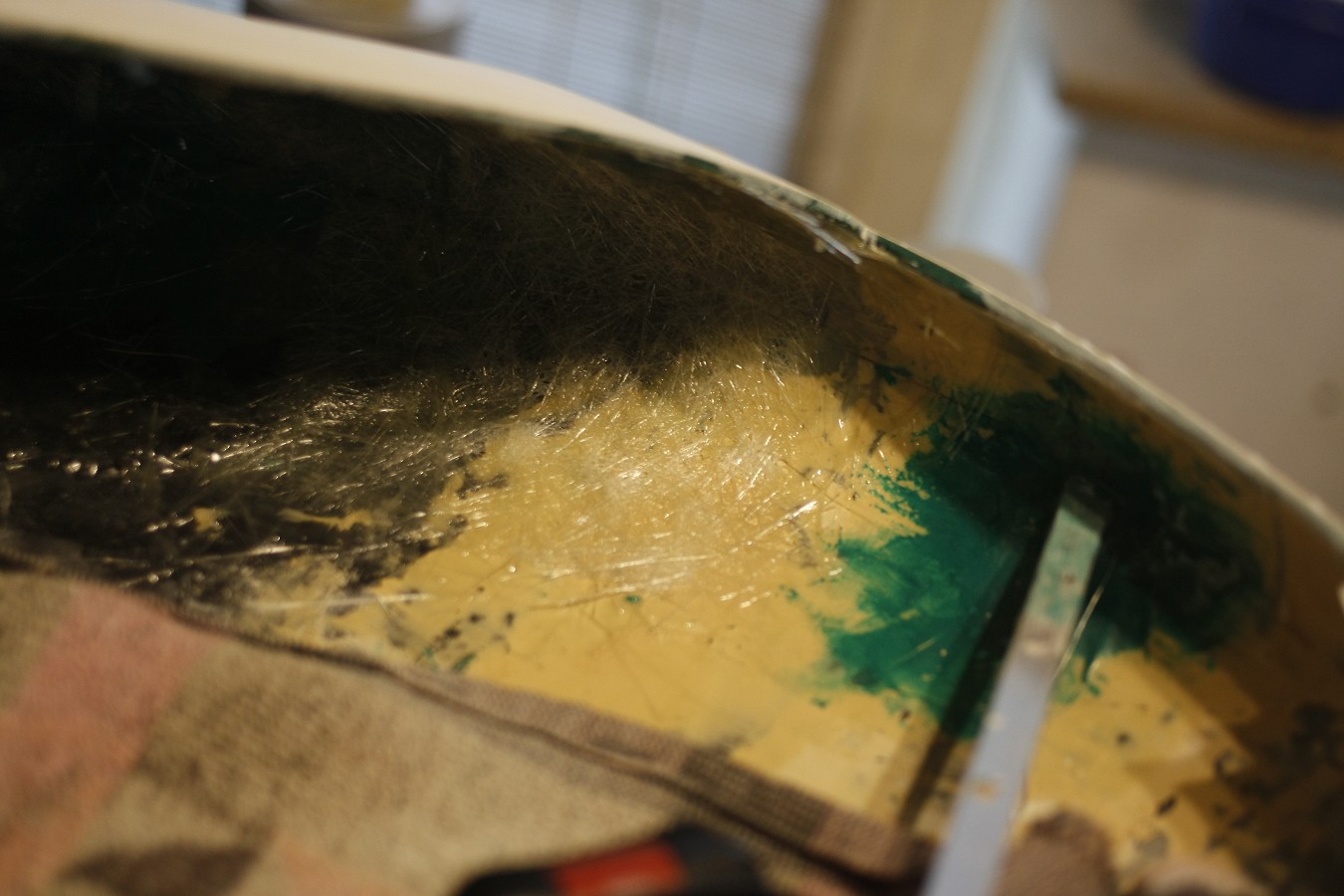

Nach Trocknung des Montageklebers habe ich sie satt mit dem Polyesterharz eingestrichen

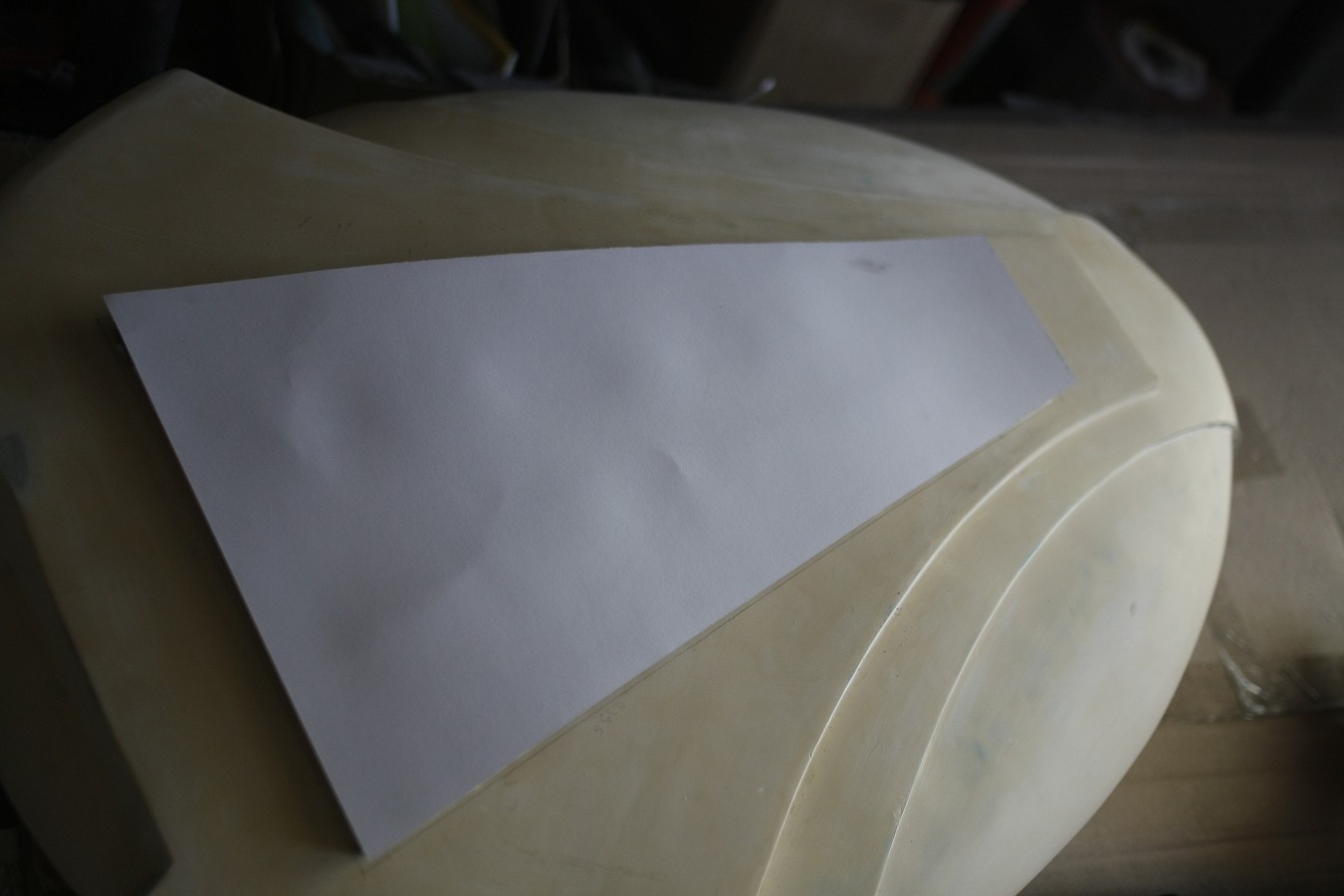

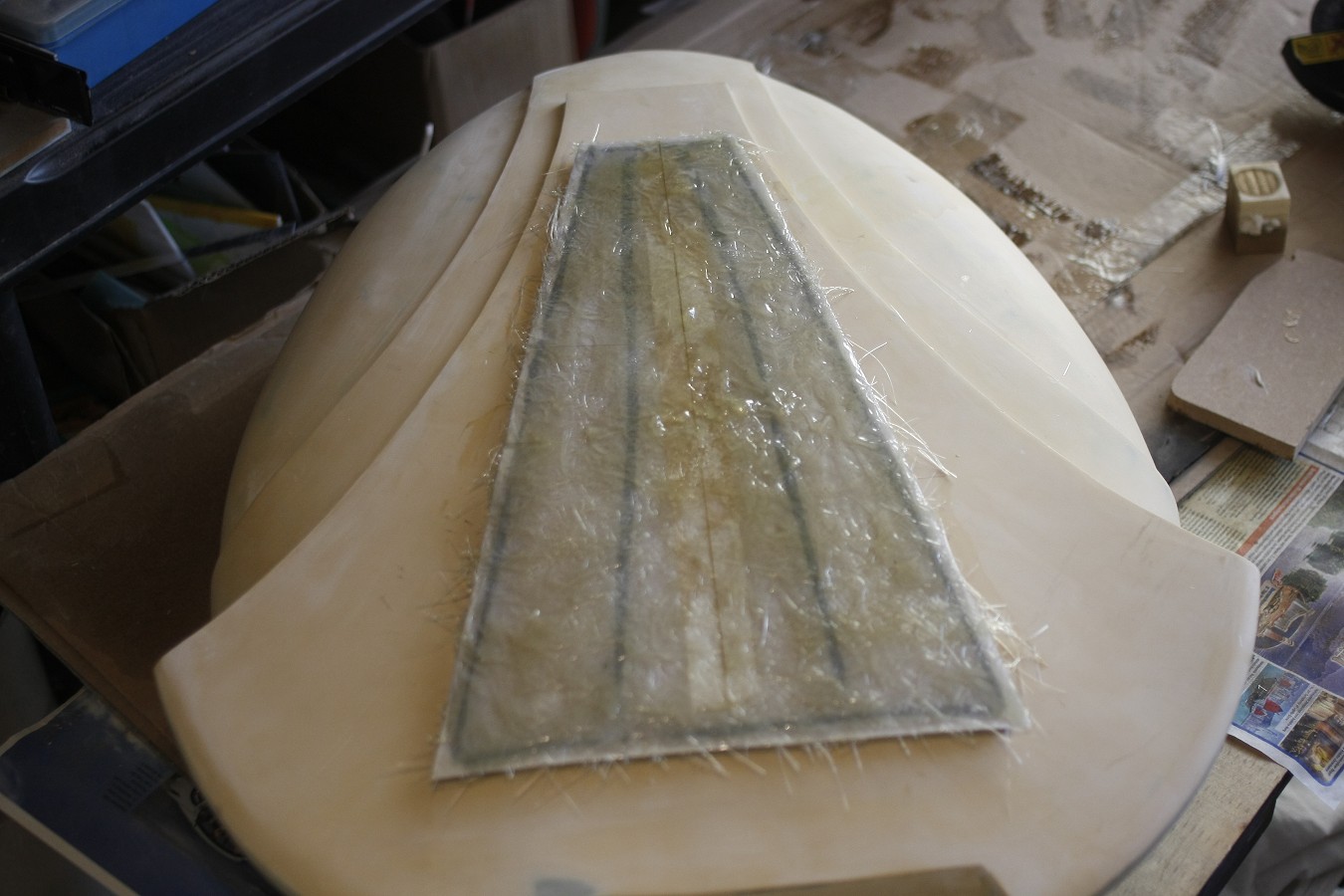

darauf das Papier fixiert und mit dem Gewebe eingebettet.
Leider war diese Flasche schon klumpig und trocknete auch sehr schnell.
Aber egal nun ist sie alle. Die zweite Flasche die ich noch stehen habe sieht noch gut aus
leider ist mir das Bastelpapier um zwei Millimeter verrutscht also musste dies noch korrigiert werden.
Dieses mal ein Monsterupdate, sind doch massig Fotos geworden aber diese nun in viele Beiträge zu unterteilen wäre Schwachsinn.
Ich möchte euch schließlich auf dem laufenden Stand halten.
Der Bilder Hoster sagt max. 50 Bilder die Minute
es fehlen noch 8 aber gut, die sind von gestern Abend.Bei zwei solch Paketen an Rohrverschnitten von hb-holzmaus sollte man meinen es finden sich genug Rohre um Antriebe zu bauen aber leider war dem nicht so.
Ich fand dann 4 solcher Füße der Baumarkt Werkstatt Regale. Die lassen sich ja optional als ein Regal oder als Zweiteiler aufbauen.
Da alle Regale bei mir einzeln stehen sind diese Füße übrig.
Ich hab die mal etwas zurecht geschliffen
und jaaa ich glaube das passt, im Vergleich zum Original etwas groß aber die Proportionen gefallen mir bedeutend besser.
ganz so einfach bleiben sie nicht also schnitt ich mir noch einige Rohre zurecht
davon einige abgerundet, an andere Seite nur gefast und innen fast original gelassen.
dahinter kommt nun weißes Plexiglas als Streuscheibe um jedes Triebwerk von innen zu beleuchten
Die Ballistix Sport LT habe ich vorsichtig von ihren Kühlern und Aufklebern befreit. Gefroren gings nicht und auch beim erhitzen grenzte es schon fast an Gewalt.
Ich hatte echt Angst die Speicher mit abzuziehen aber es ging zum Glück doch gut.
Unter den Aufklebern fand ich dann diese Löcher welche nur mit Alukit verschlossen wurden.
Diese wurden nach dem abkleben der Chrome farbenen Flächen Gold lackiert
und danach wieder angeklebt. Normal heißt es im Netz das man Wärmeleitkleber nie wieder abbekommt,
also habe ich auf allen Speichern nur Wärmeleitpaste aufgetragen und nur die äußeren mit dem Kleber versehen.
Dieser hält leider immer noch nicht. Ich werde mich da noch etwas herantasten andernfalls Wärmeleitfolie besorgen.
nun habe ich ein Stück 3mm Alu zugeschnitten um hier Später das Riser Kabel zu befestigen
die Flächen schön ordentlich angeraut und mit Kratzern versehen damit das Polyesterharz gut greifen kann.
Dann beidseitig mit dem GFK Gewebe eingeklebt.
nun viel mir letztens auf das ich auf der Unterseite doch glatt eine Lage vergessen habe.
Das passt sogar ganz gut denn damit erreiche ich noch mehr Platz im Innenraum.
Ich habe mich dann sogar für 7mm Kabelschutzschlauch, als Abstandshalter, entschieden anstatt der 3mm PE-Schlauch.
Somit bekomme ich die Radiatoren fast komplett in die Hülle versenkt.
Diese sind doch etwas starr, lassen sich aber mit einem Montagekleber, dank starker Anfangshaftung, gut fixieren.
Nach Trocknung des Montageklebers habe ich sie satt mit dem Polyesterharz eingestrichen
darauf das Papier fixiert und mit dem Gewebe eingebettet.
Leider war diese Flasche schon klumpig und trocknete auch sehr schnell.
Aber egal nun ist sie alle. Die zweite Flasche die ich noch stehen habe sieht noch gut aus
leider ist mir das Bastelpapier um zwei Millimeter verrutscht also musste dies noch korrigiert werden.
Anhänge
-
k-_MG_3509.jpg -
k-_MG_3510.jpg -
k-_MG_3511.jpg -
k-_MG_3512.jpg -
k-_MG_3513.jpg -
k-_MG_3514.jpg -
k-_MG_3529.jpg -
k-_MG_3530.jpg -
k-_MG_3504.jpg -
k-_MG_3505.jpg -
k-_MG_3507.jpg -
k-_MG_3508.jpg -
k-_MG_3582.jpg -
k-_MG_3515.jpg -
k-_MG_3516.jpg -
k-_MG_3518.jpg -
k-_MG_3520.jpg -
k-_MG_3522.jpg -
k-_MG_3523.jpg -
k-_MG_3524.jpg -
k-_MG_3525.jpg -
k-_MG_3526.jpg -
k-_MG_3527.jpg -
k-_MG_3528.jpg -
TE
TE
capten10
Freizeitschrauber(in)
AW: Goa´uld Al´Kesh [scratch build]

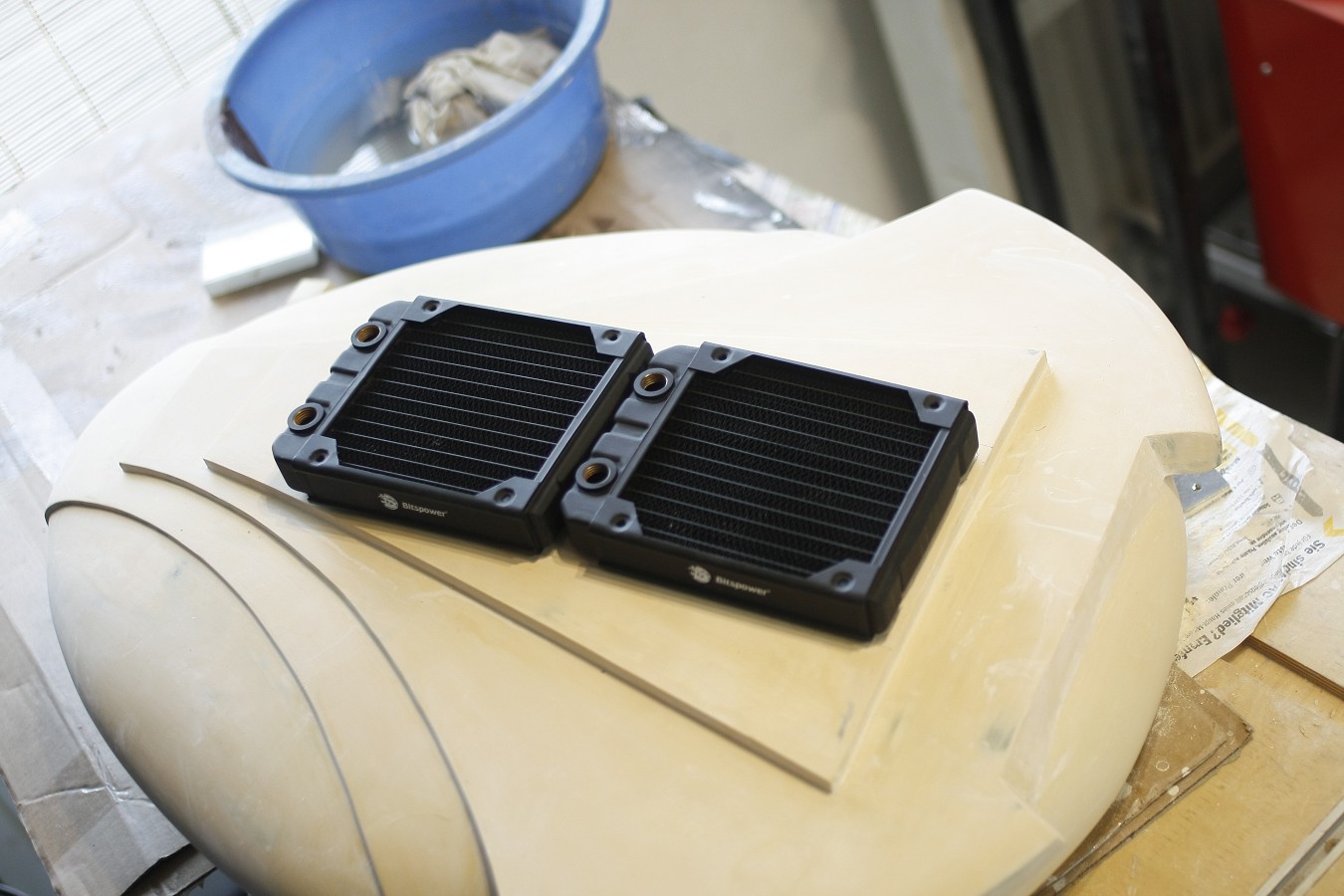

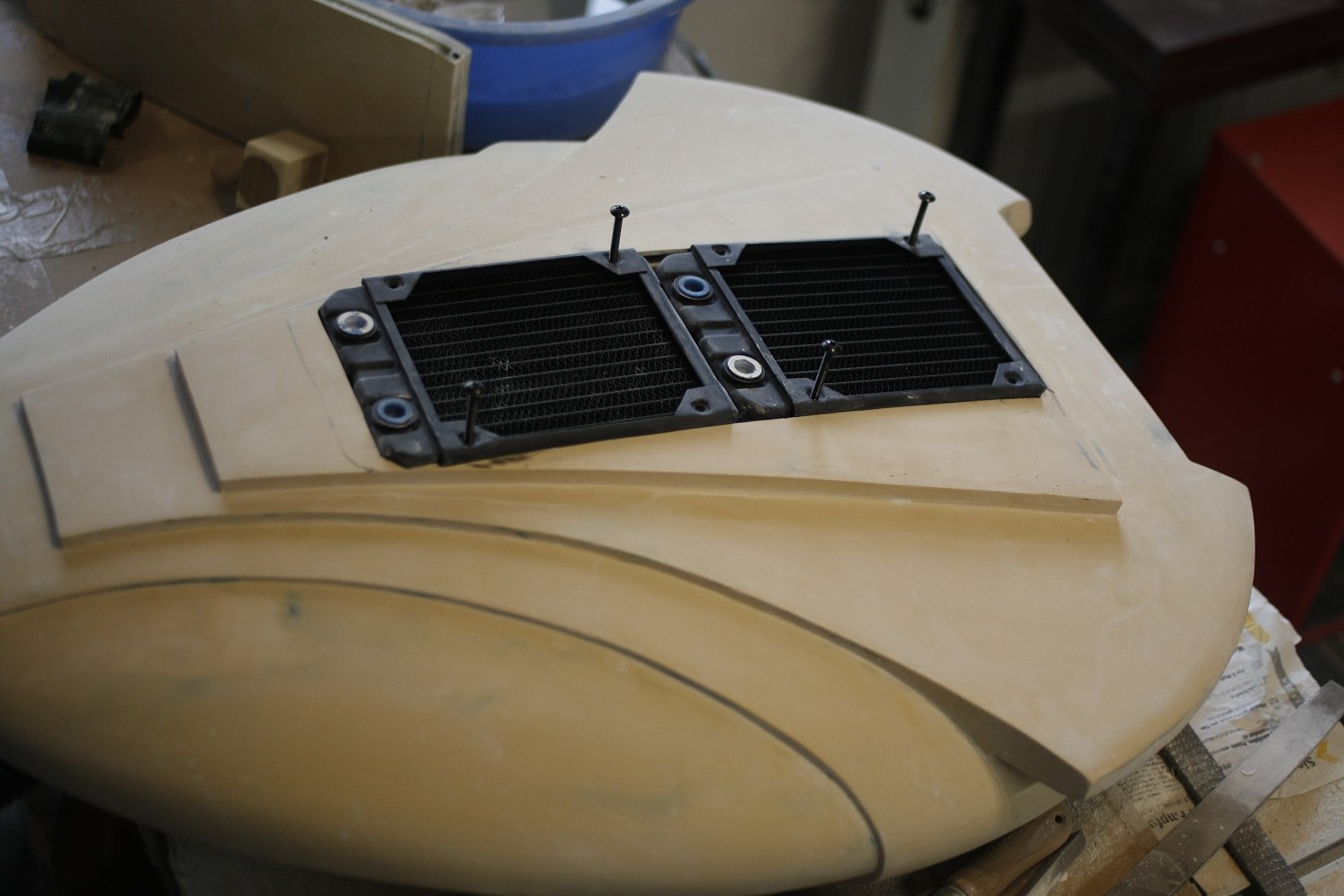

Okay wunderbar endlich konnte ich doch günstig gebrauchte Radiatoren auftreiben, welche sogar noch unbenutzt sind.
Mir waren diese hier besonders wichtig da sie die einzigen auf dem Markt sind mit 4xG1/4 Anschlüssen.
So kann ich die Kugelhähne unabhängig vom Kreislauf außen montieren und habe gleichzeitig zwei Goa`uld Geschütze

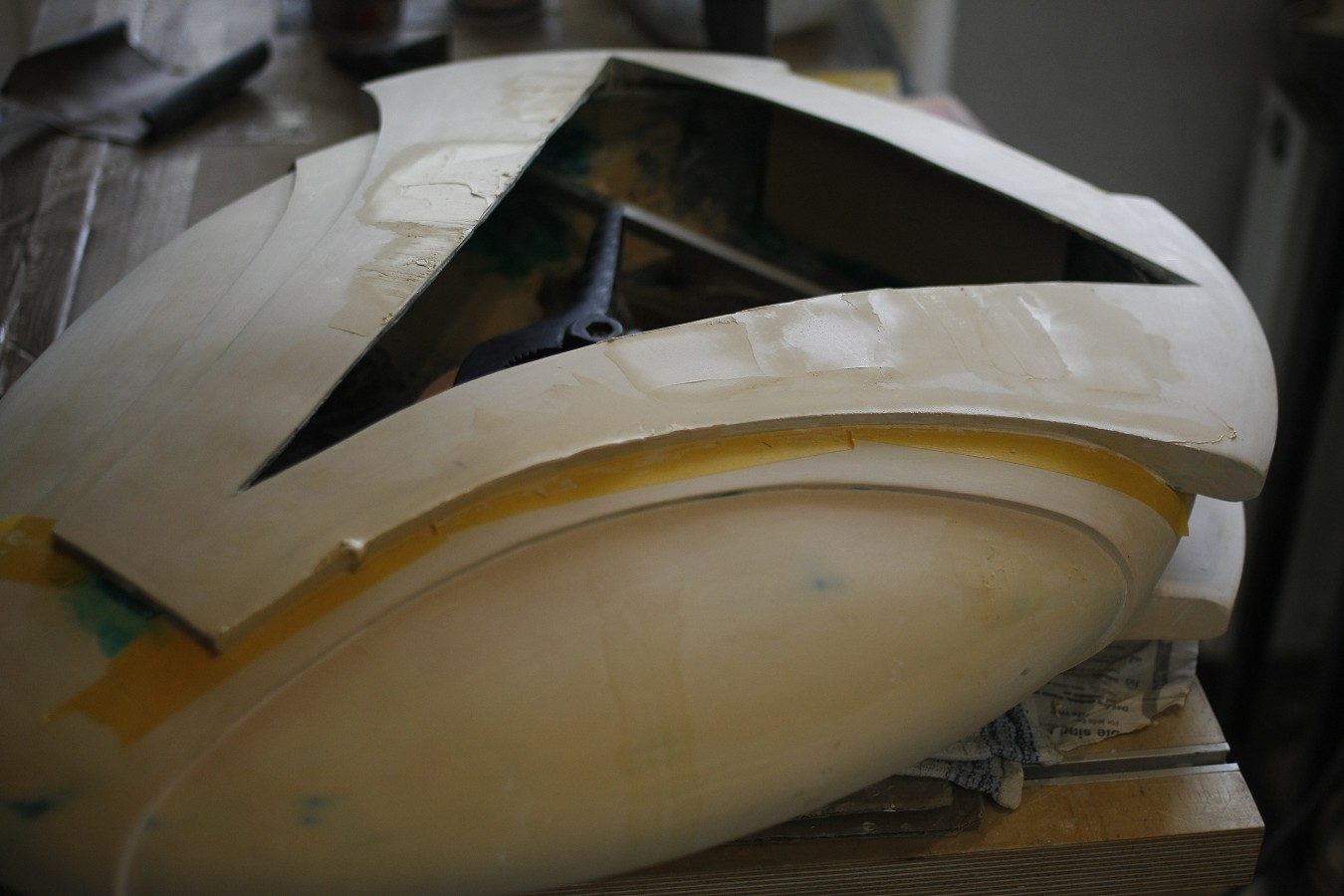

los gings, hab bestimmt drei Stunden gebraucht gebraucht bis die Form passgenau ausgeschnitten war.
Spaltmaße an den schmalsten Stellen waren nur 1-2mm und die Kontur vom aufgesetzten Trapez wollte ich keinesfalls zerstören also musste ich mich vorsichtig ran tasten.
Besonders gut schleifen lässt sich das material nicht aber das zeugt von hoher Stabilität.
gefällt mir
Auch wenn das Alkesh unten nicht so stark gewölbt wie oben ist, bin ich doch zufrieden mich für zwei 120er statt einem 240er entschieden zu haben.
Da ich dieses Projekt definitiv nie zerreißen werde habe ich mich entschieden den Radiator komplett ein zukleben, anstatt wie ursprünglich geplant von innen Winkel zu setzen.
Verwendet habe ich dafür Epoxidkleber und von innen habe ich mehrfach Polyesterharz in die Fugen gegossen abgesehen von den üblichen Spachtelgängen.

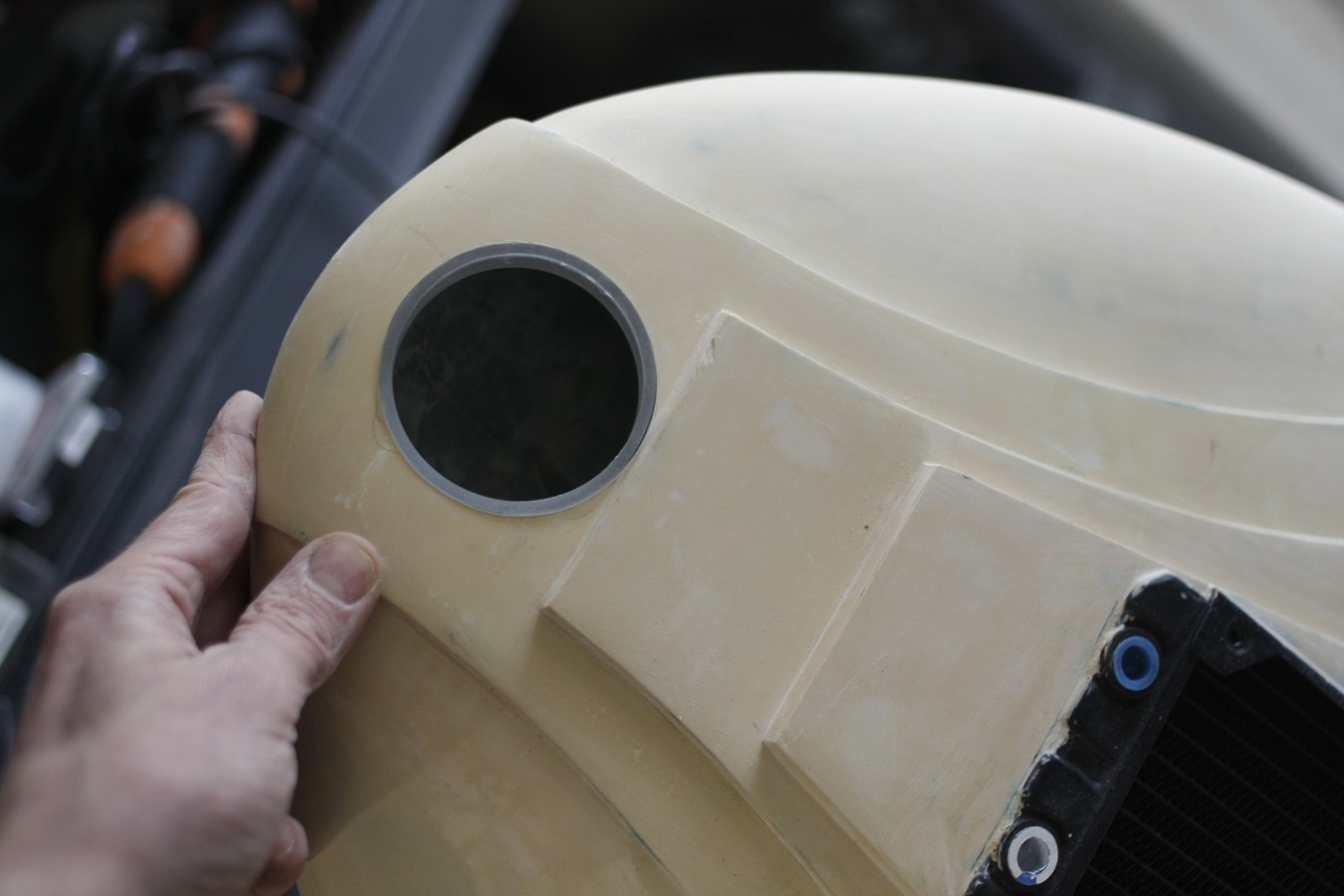

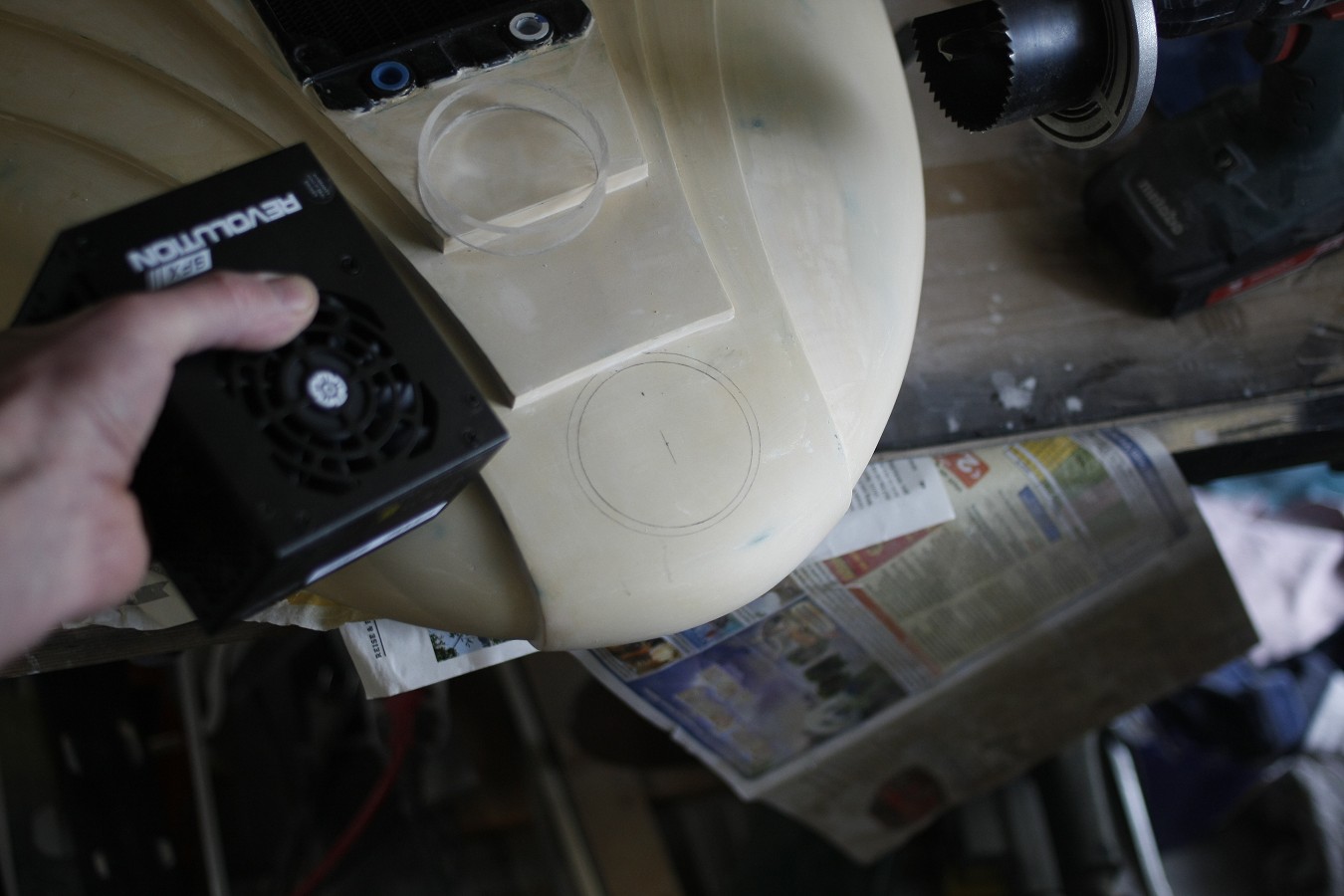

Grübel Grübel - Netzteil Belüftung - Transporterringe , Dr Watson kombiniere ! :rofl:

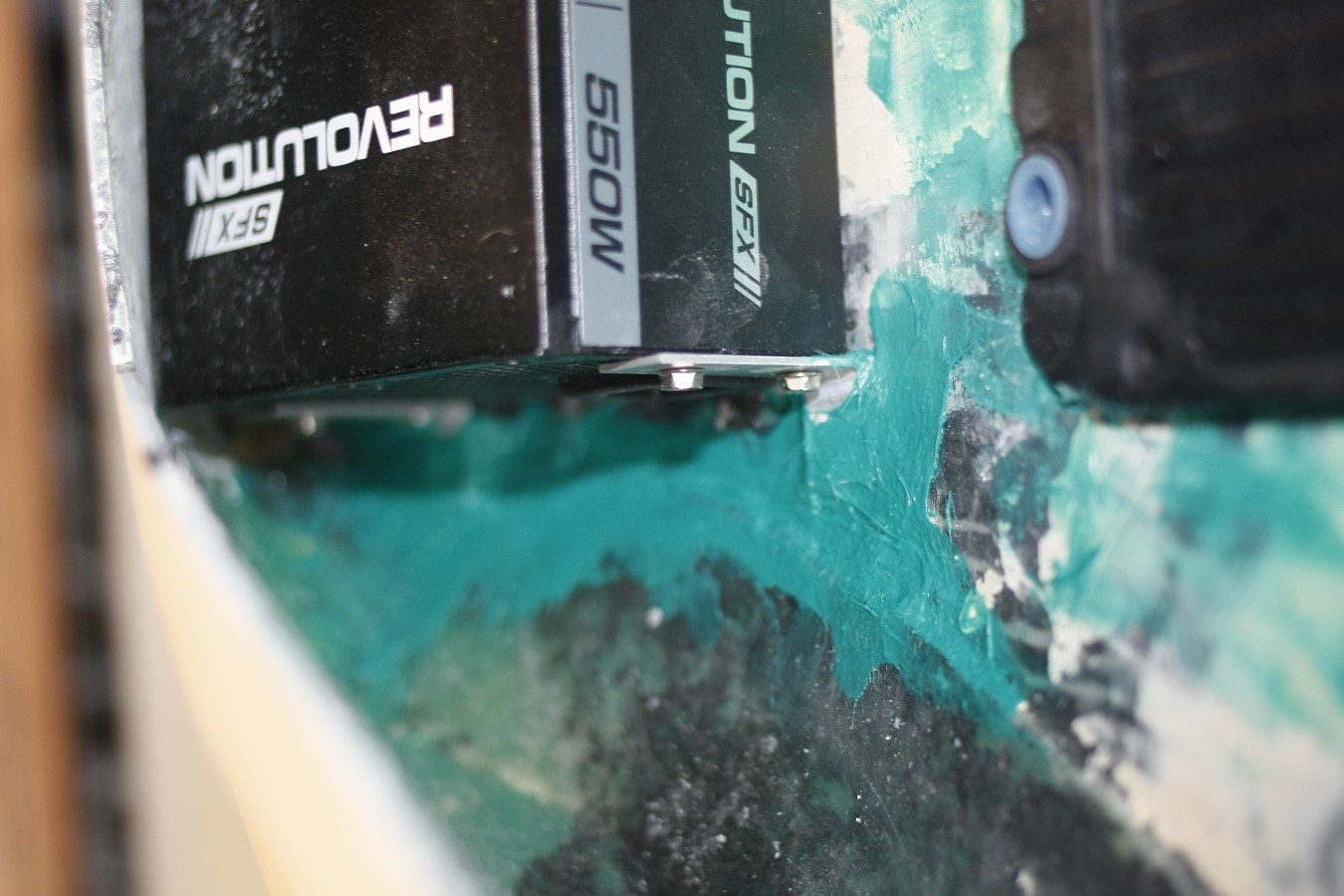

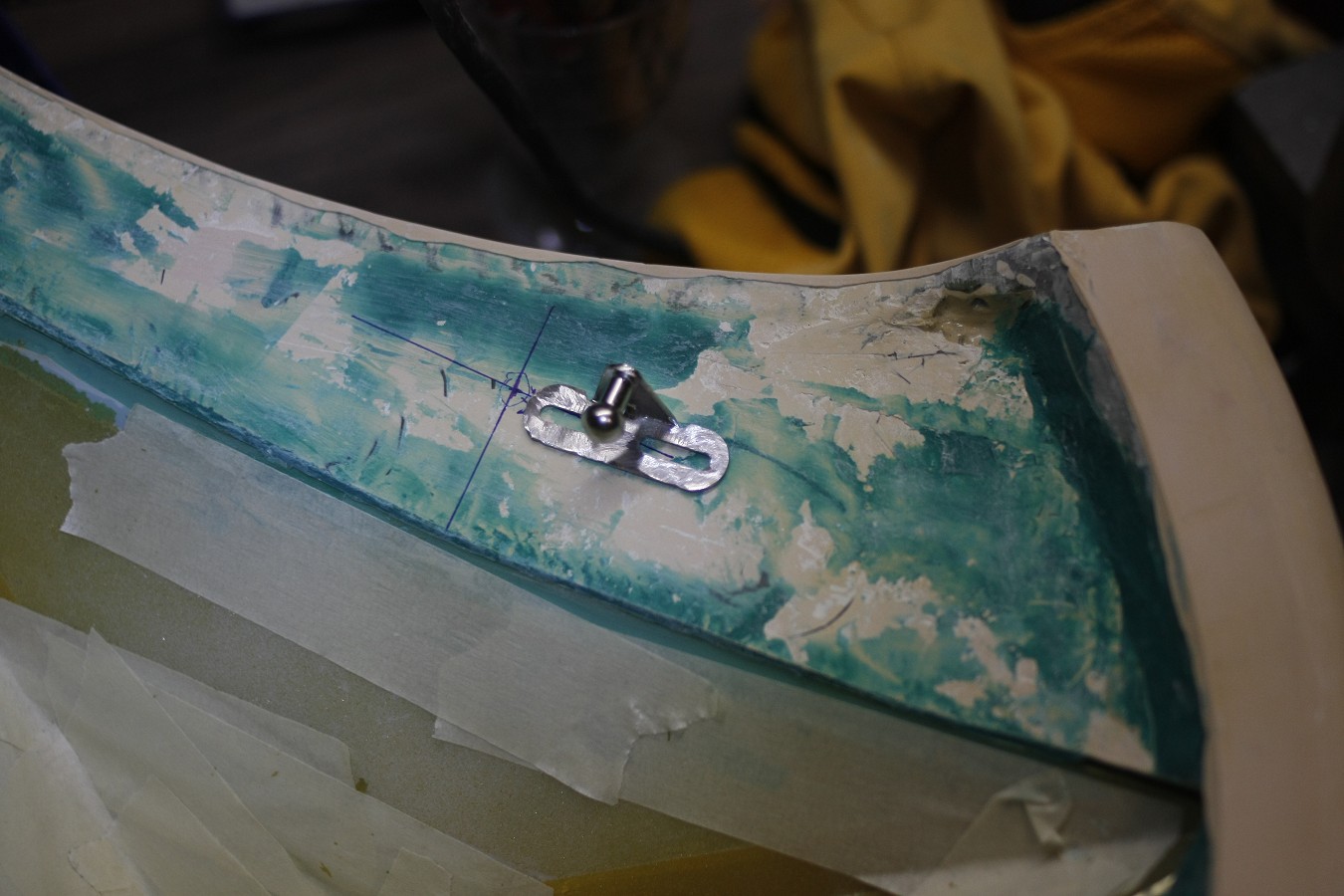

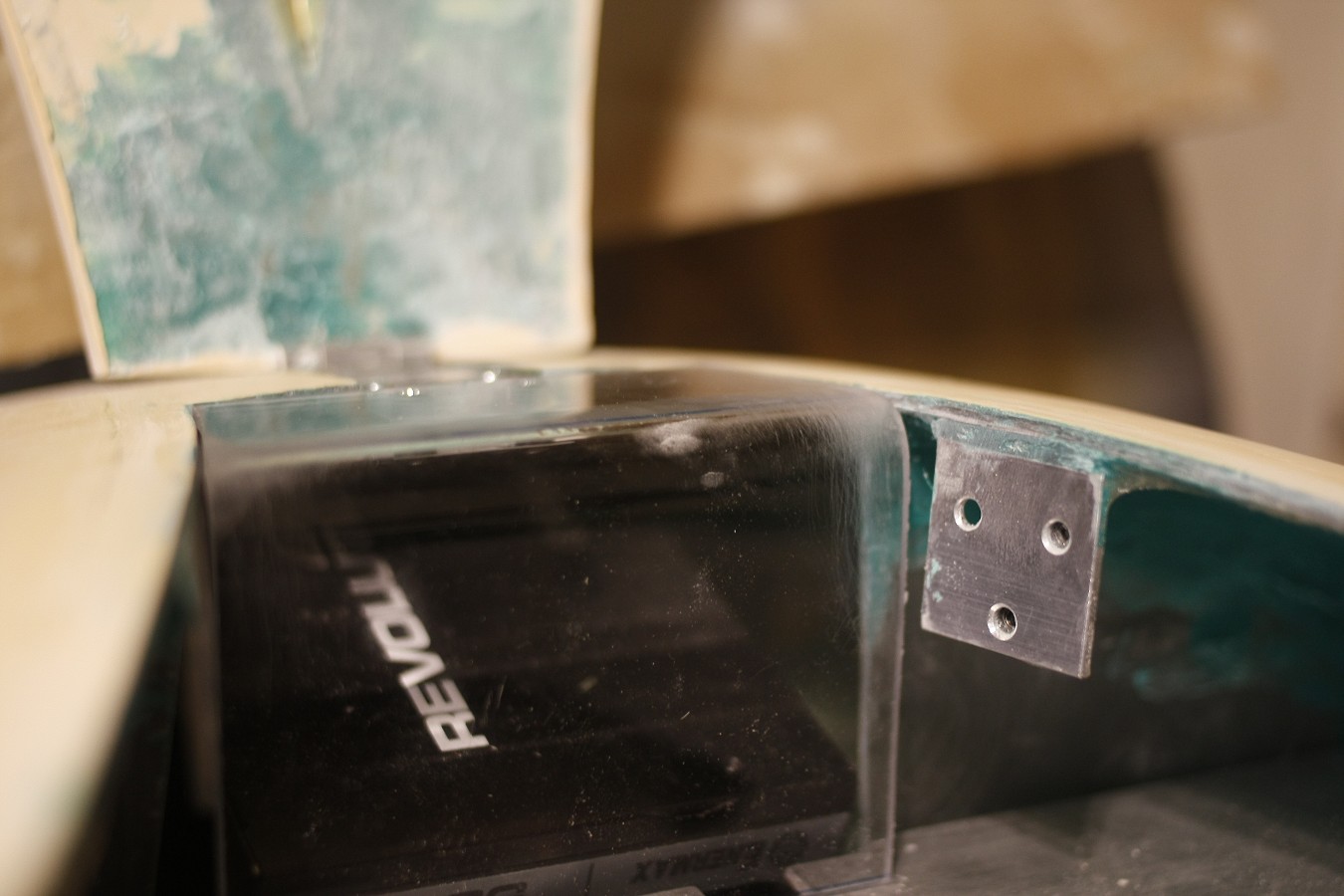

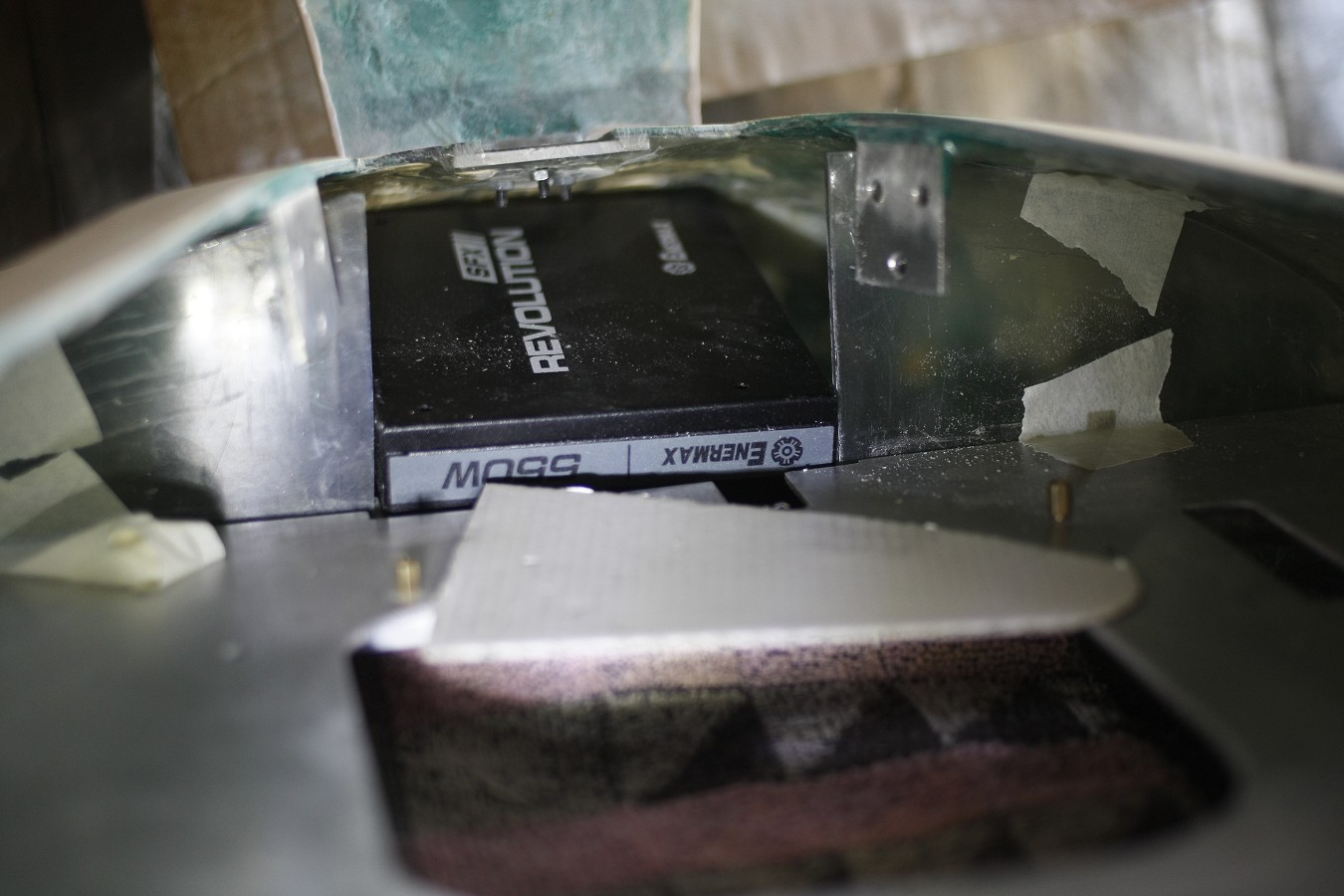

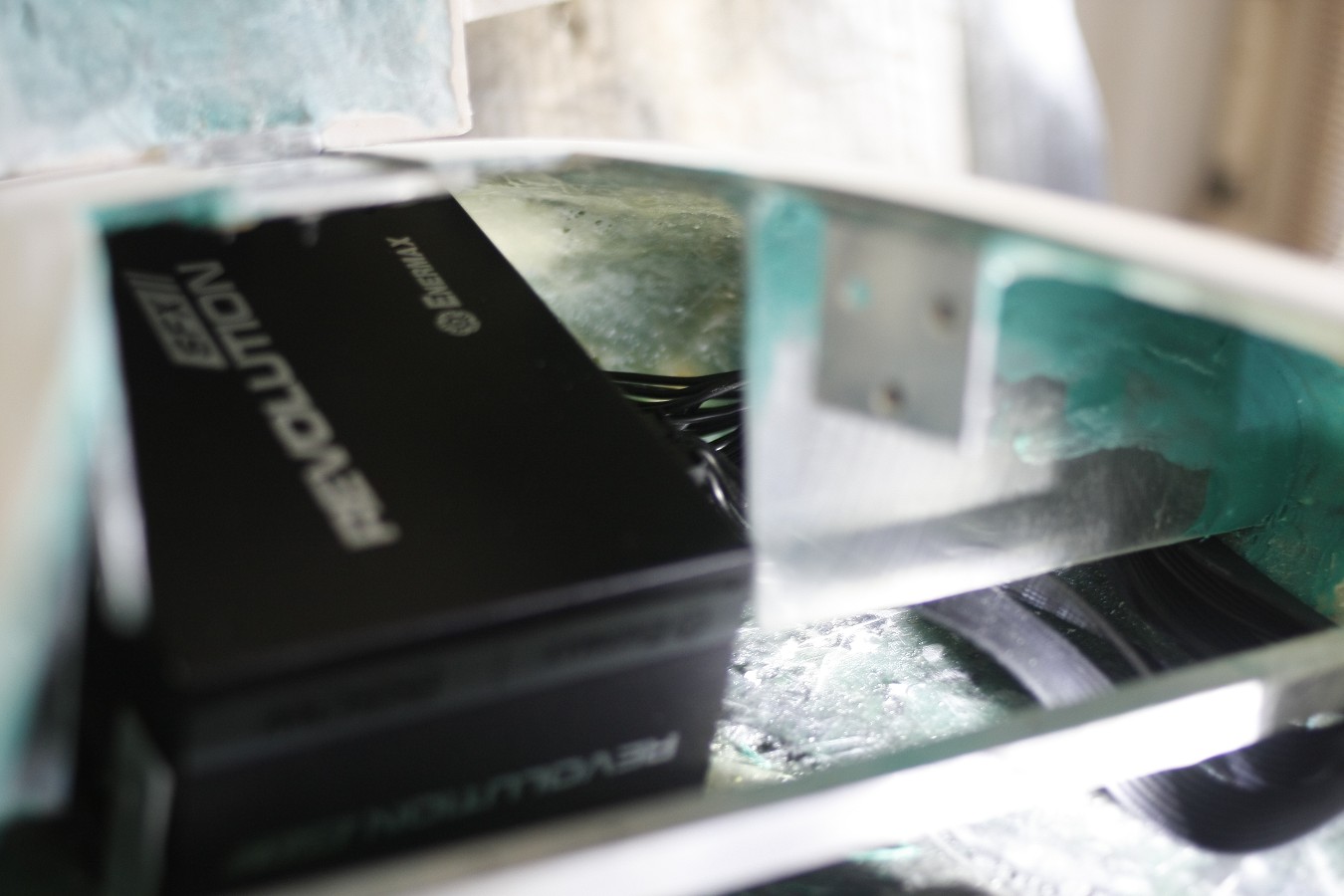

Hahaha Geil! Zur Befestigung der PSU habe ich zwei kleine Winkel zugeschnitten, Löcher gesetzt und auf die Radiatoren ausgerichtet.
Das ganze etwas in die Luft versetzt damit ich zwecks Vibrationen später noch Puffer drunter legen kann.
Die Winkel habe ich mit dem Faserspachtel fixiert.
und danach in das GFK Gewebe eingebettet

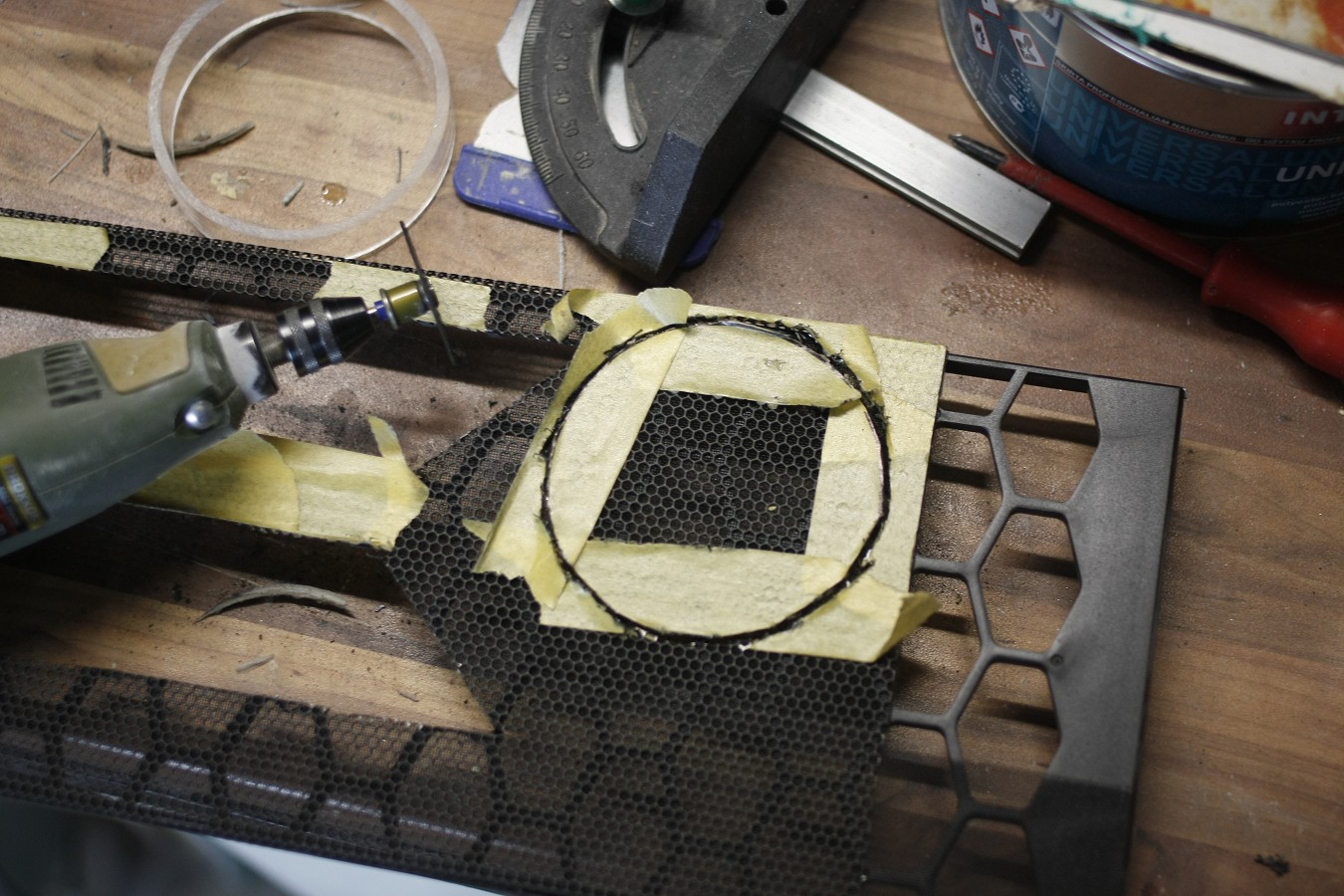

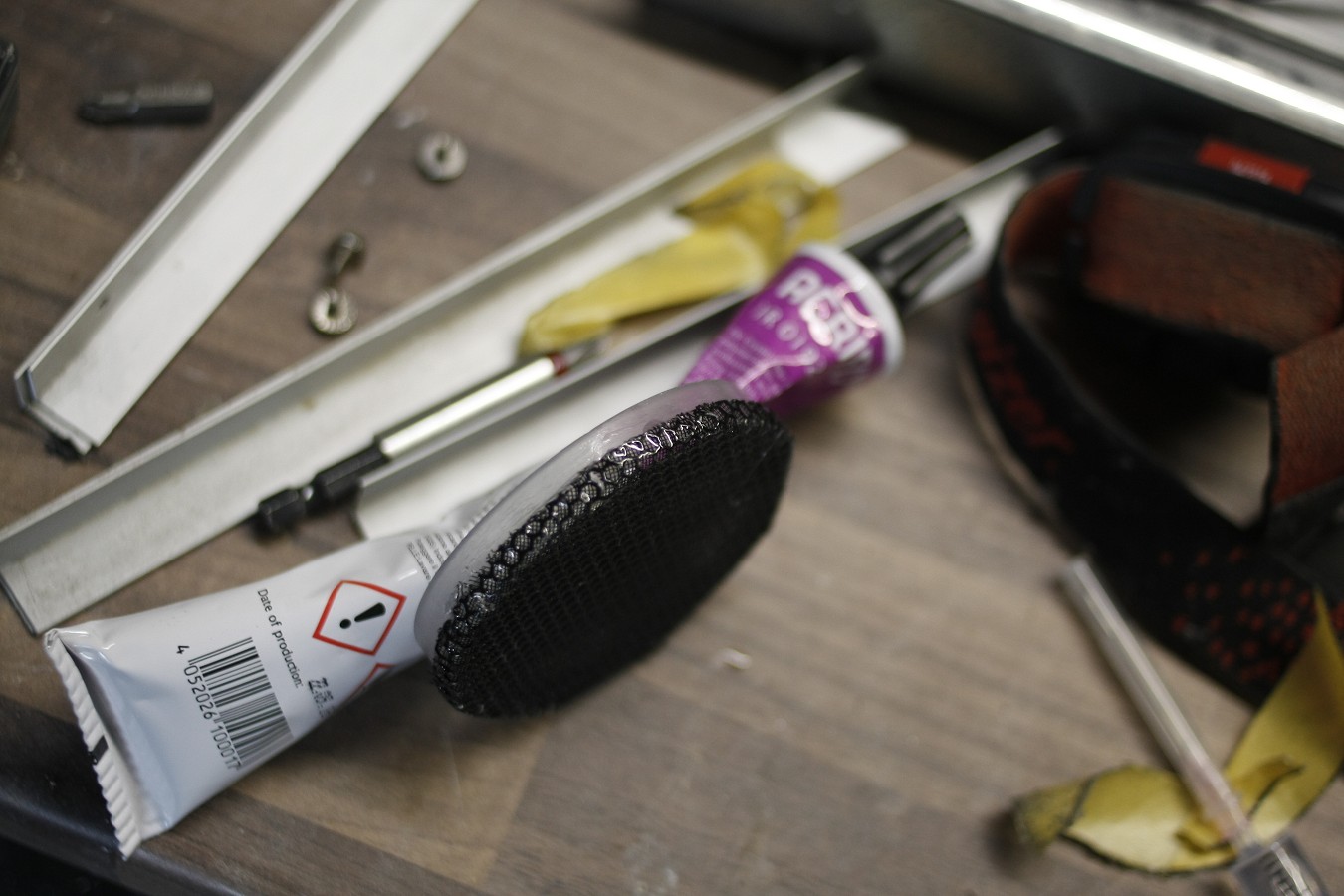

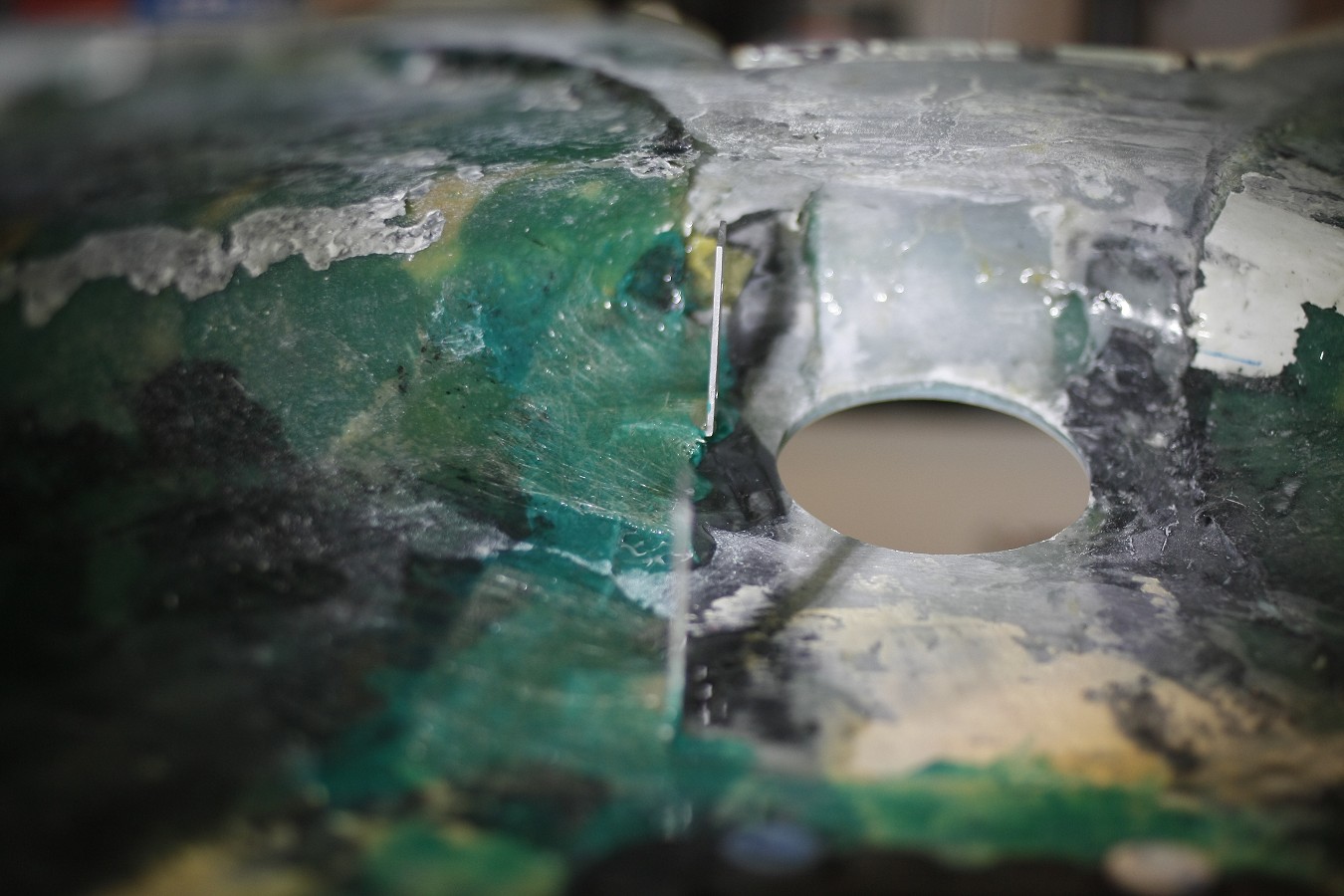

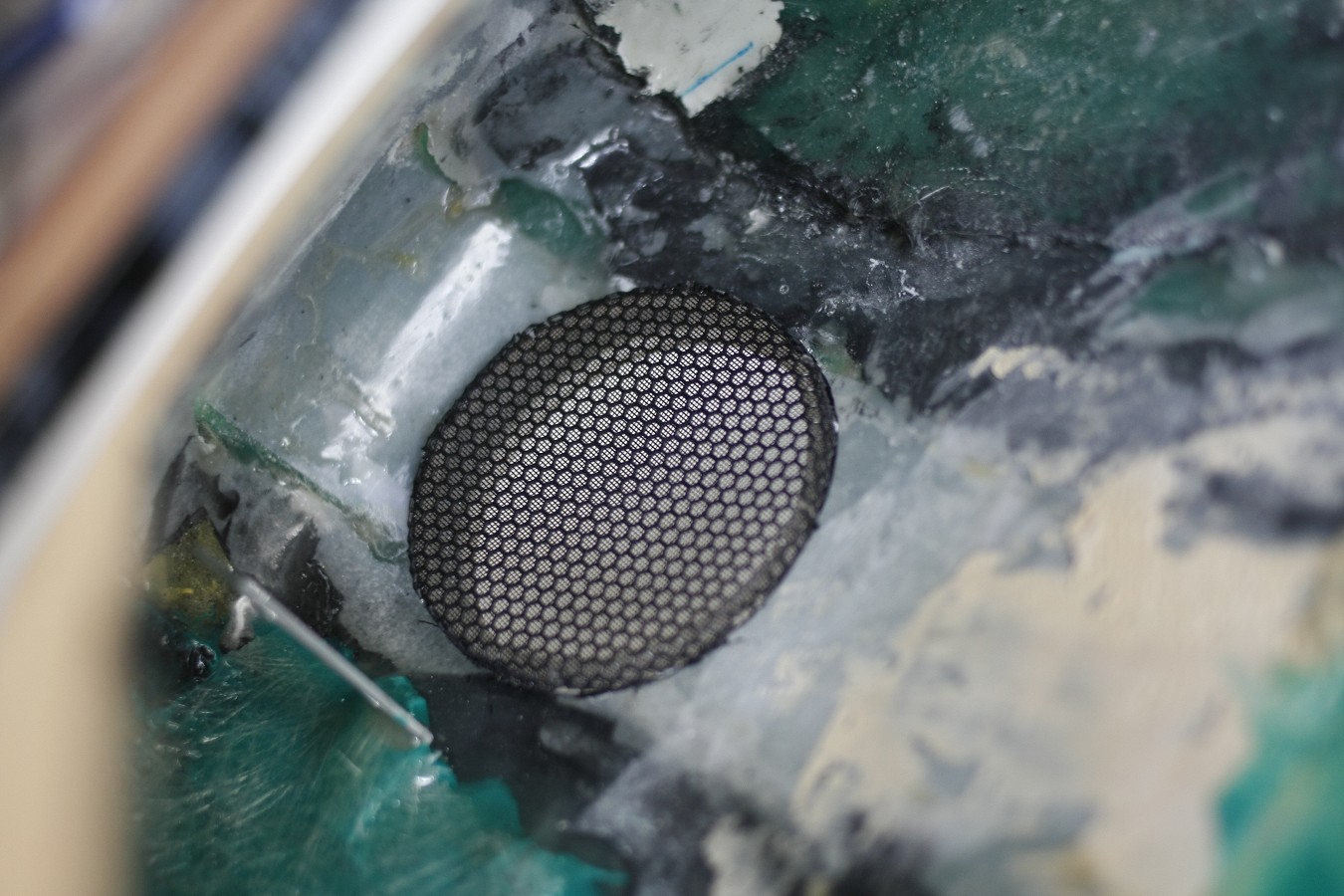

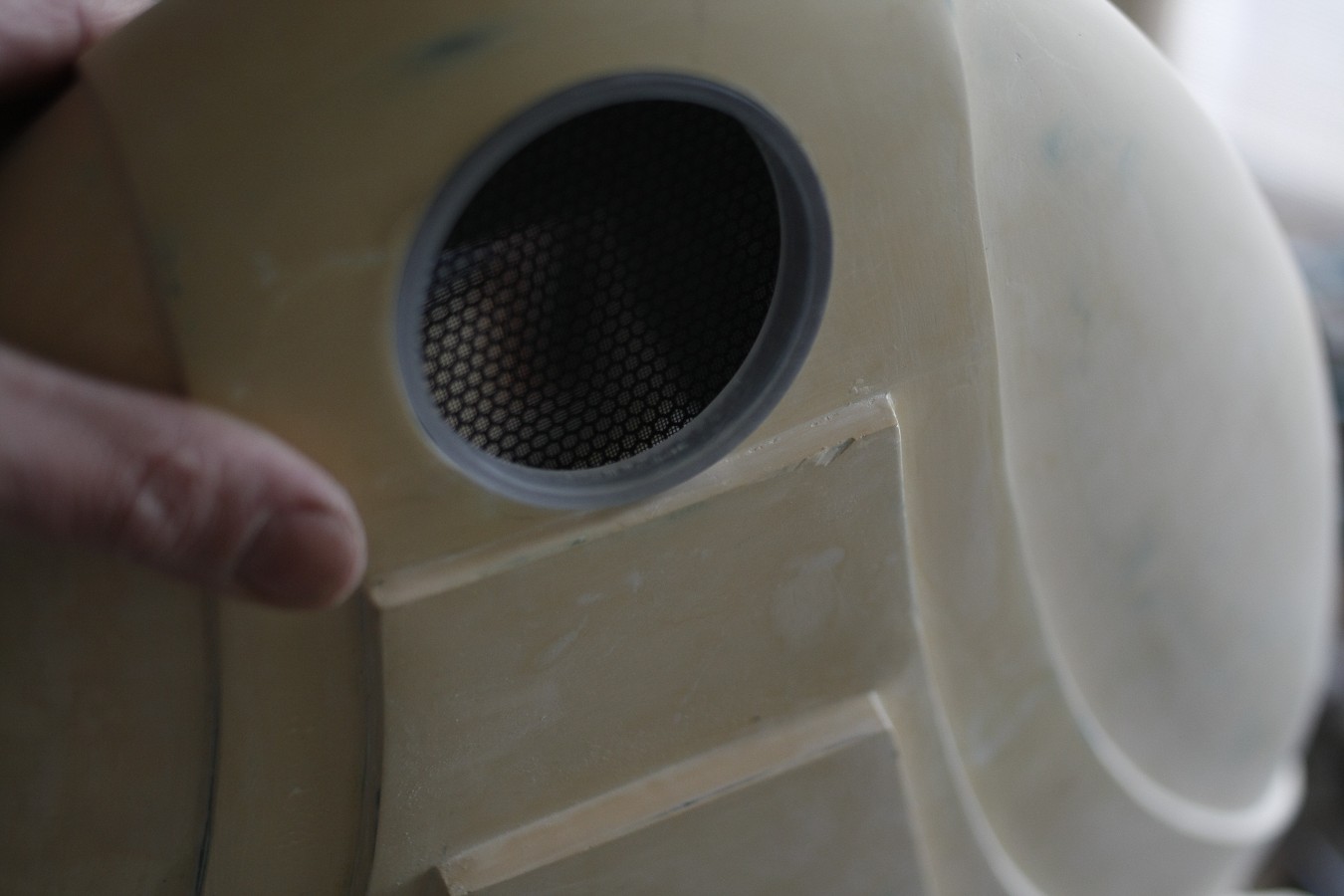

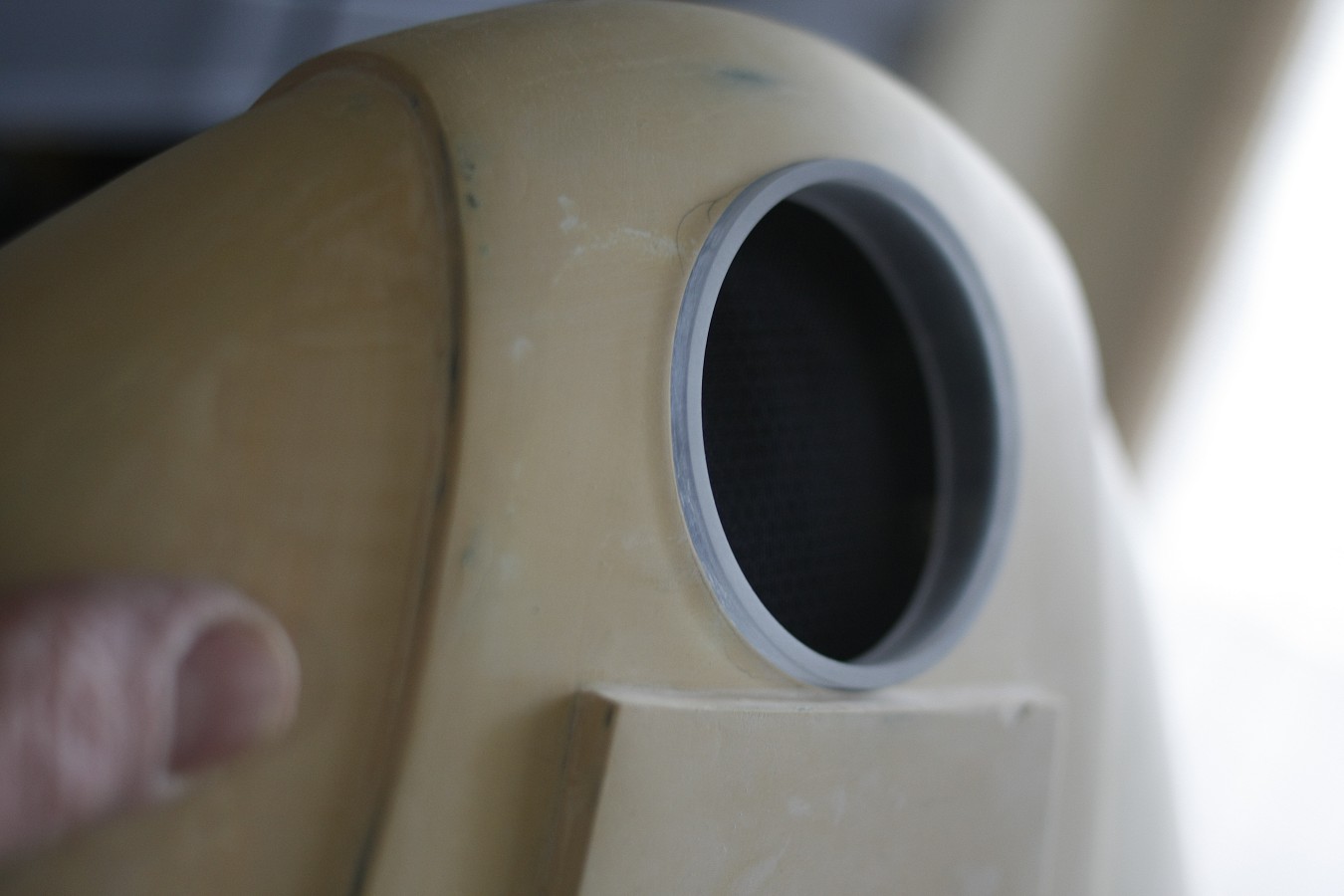

Als Staubfilter hab ich einen Kreis aus nem alten Mesh ausgeschnitten
und um das Rohr gebogen
und danach mit Acrifix befestigt.

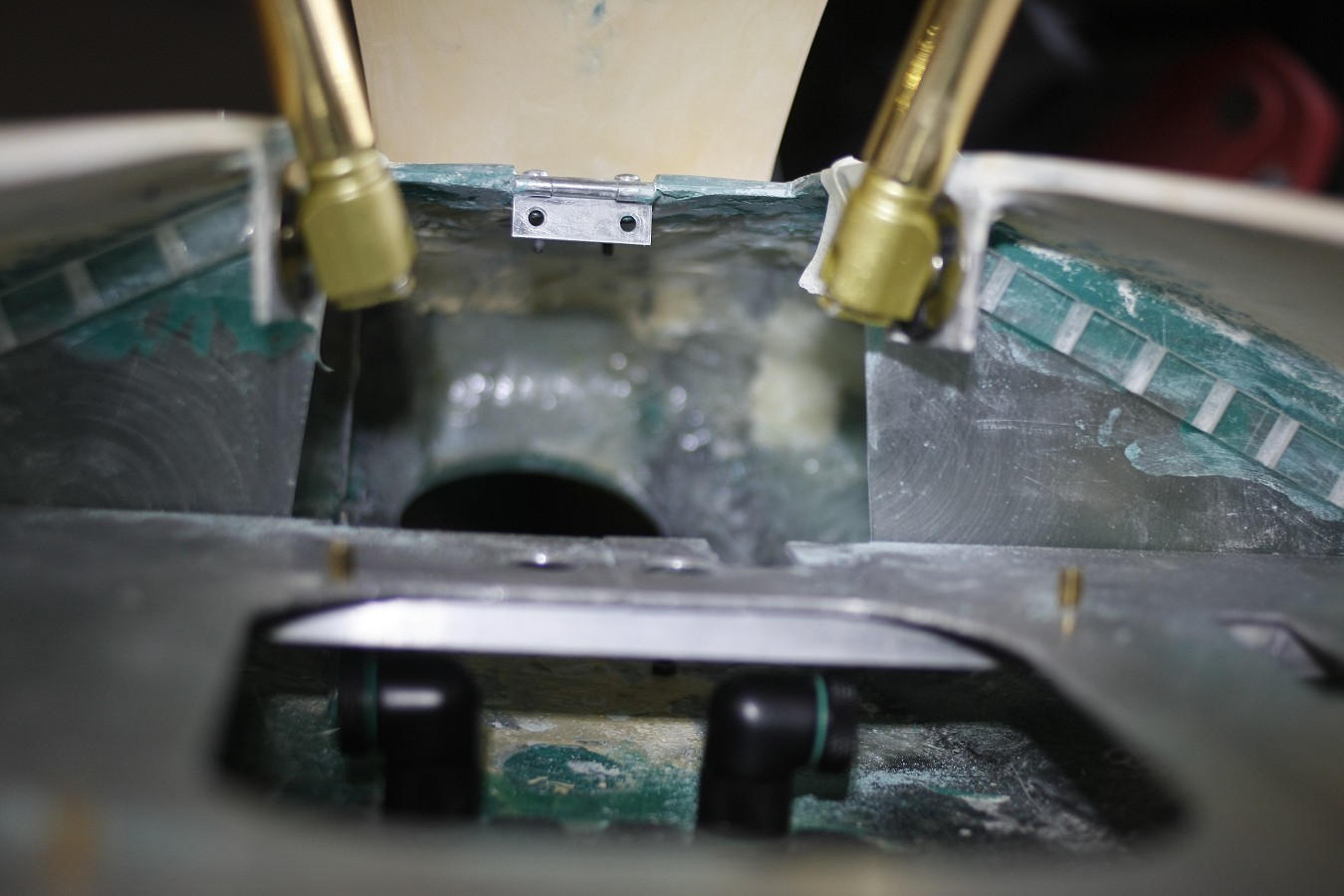

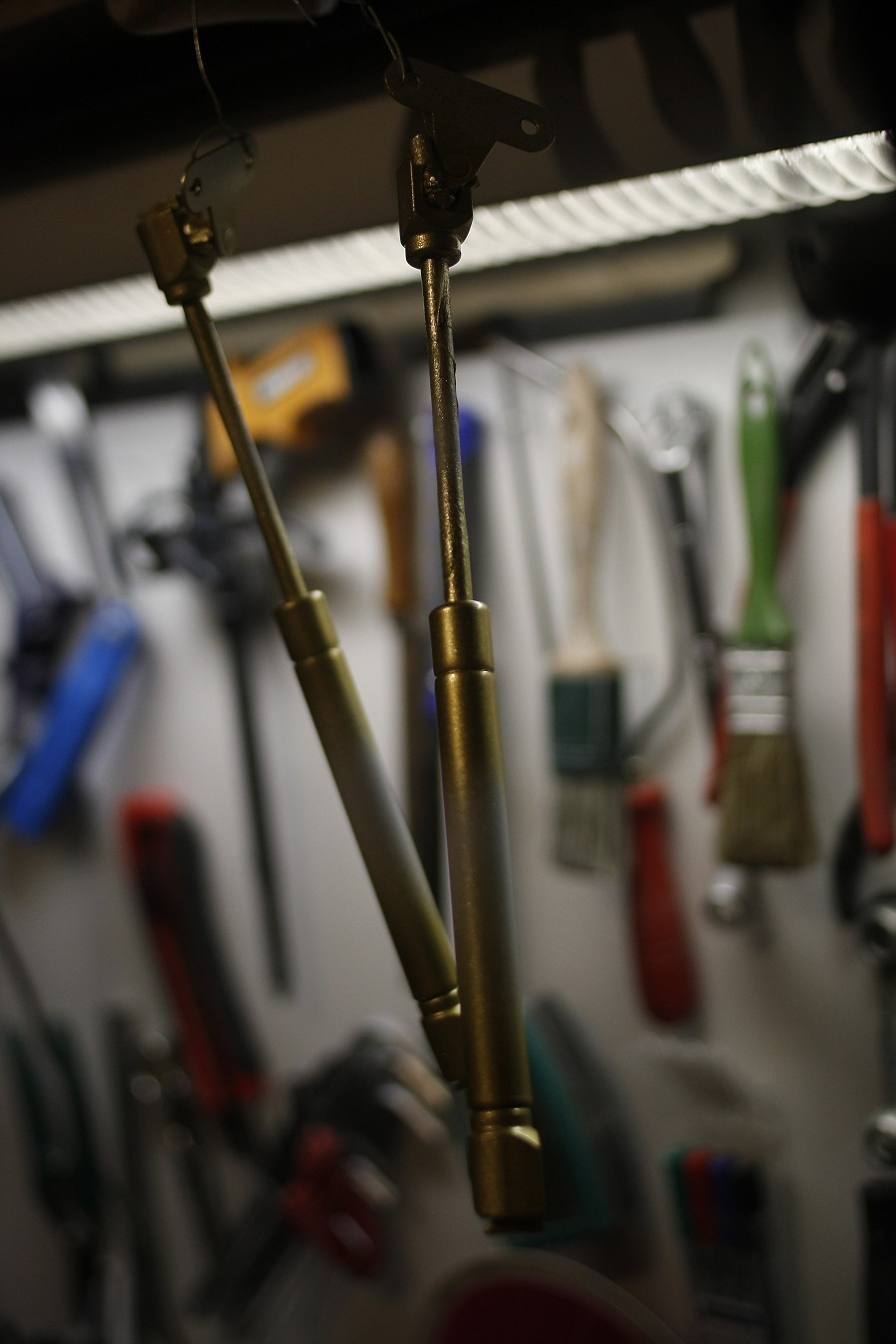

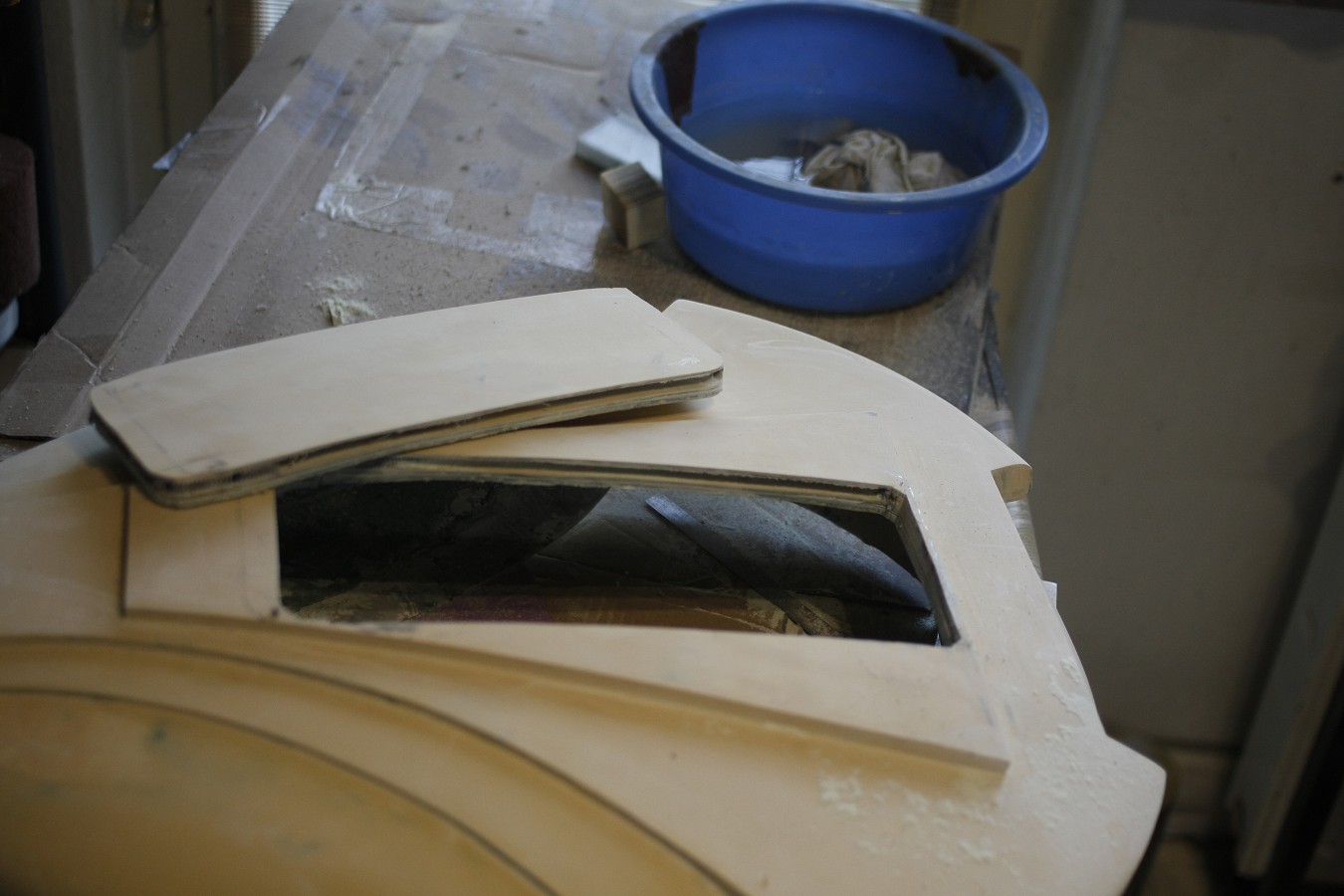

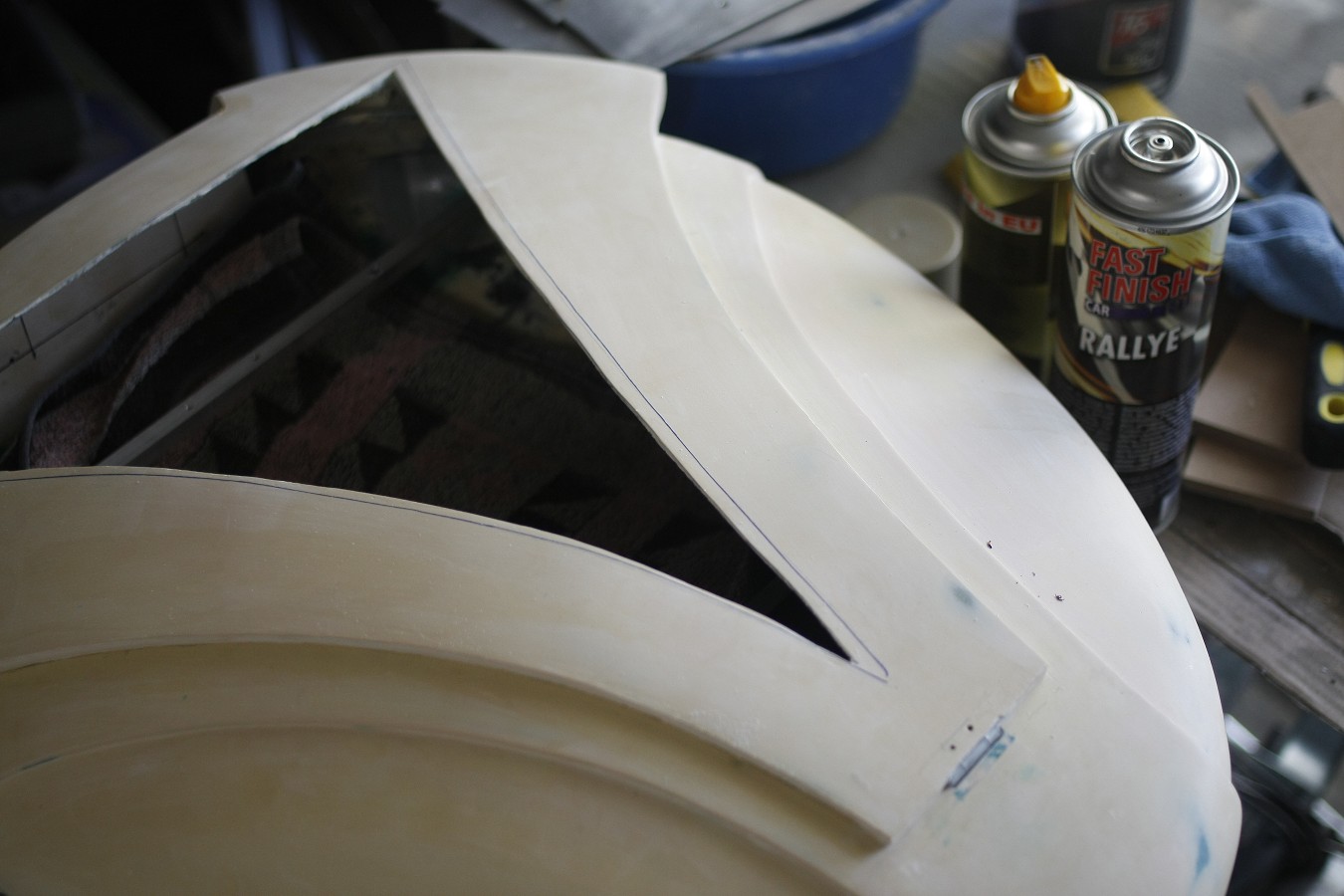

so langsam musste ich mir Gedanken über einen Klappmechanismus machen.

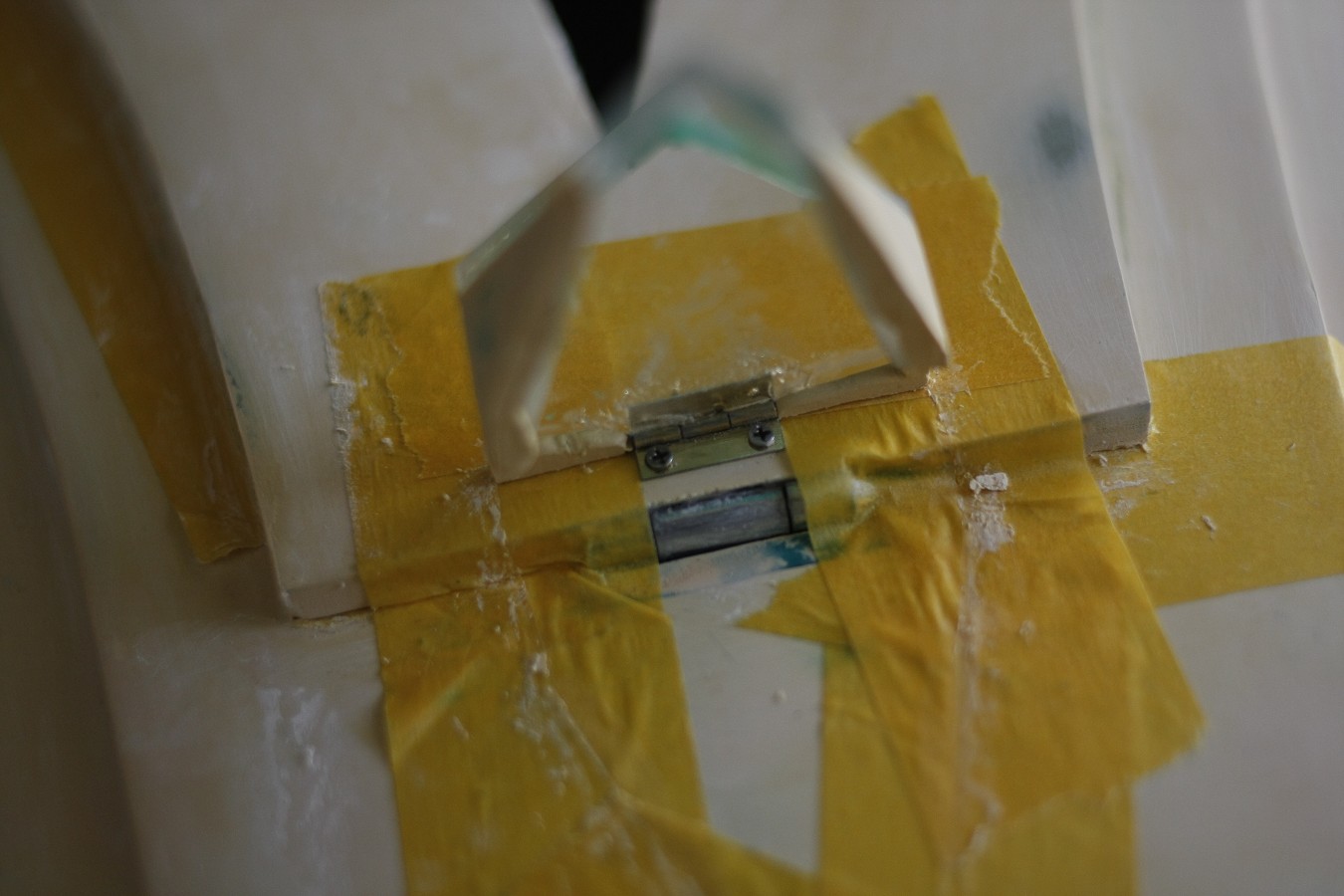

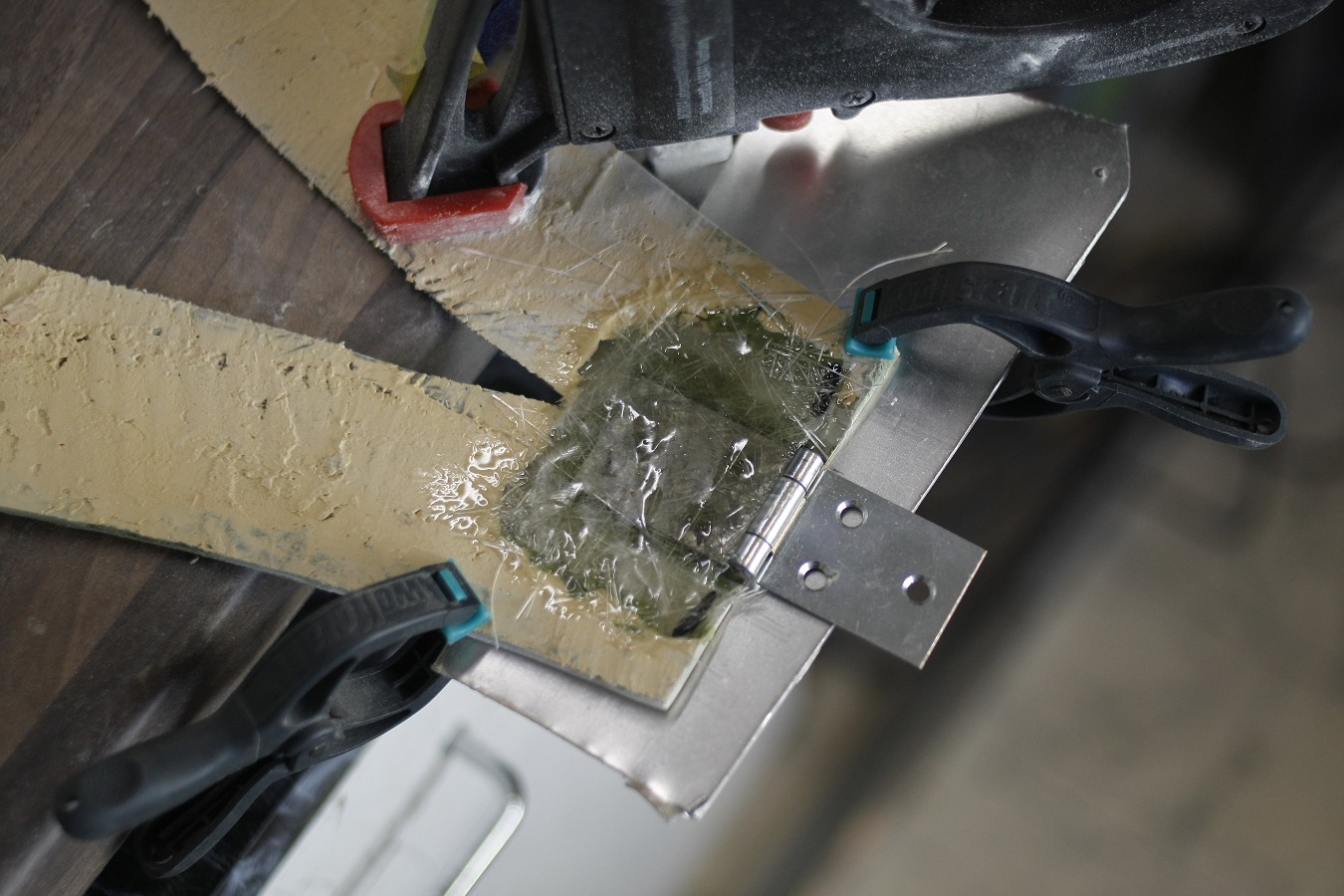

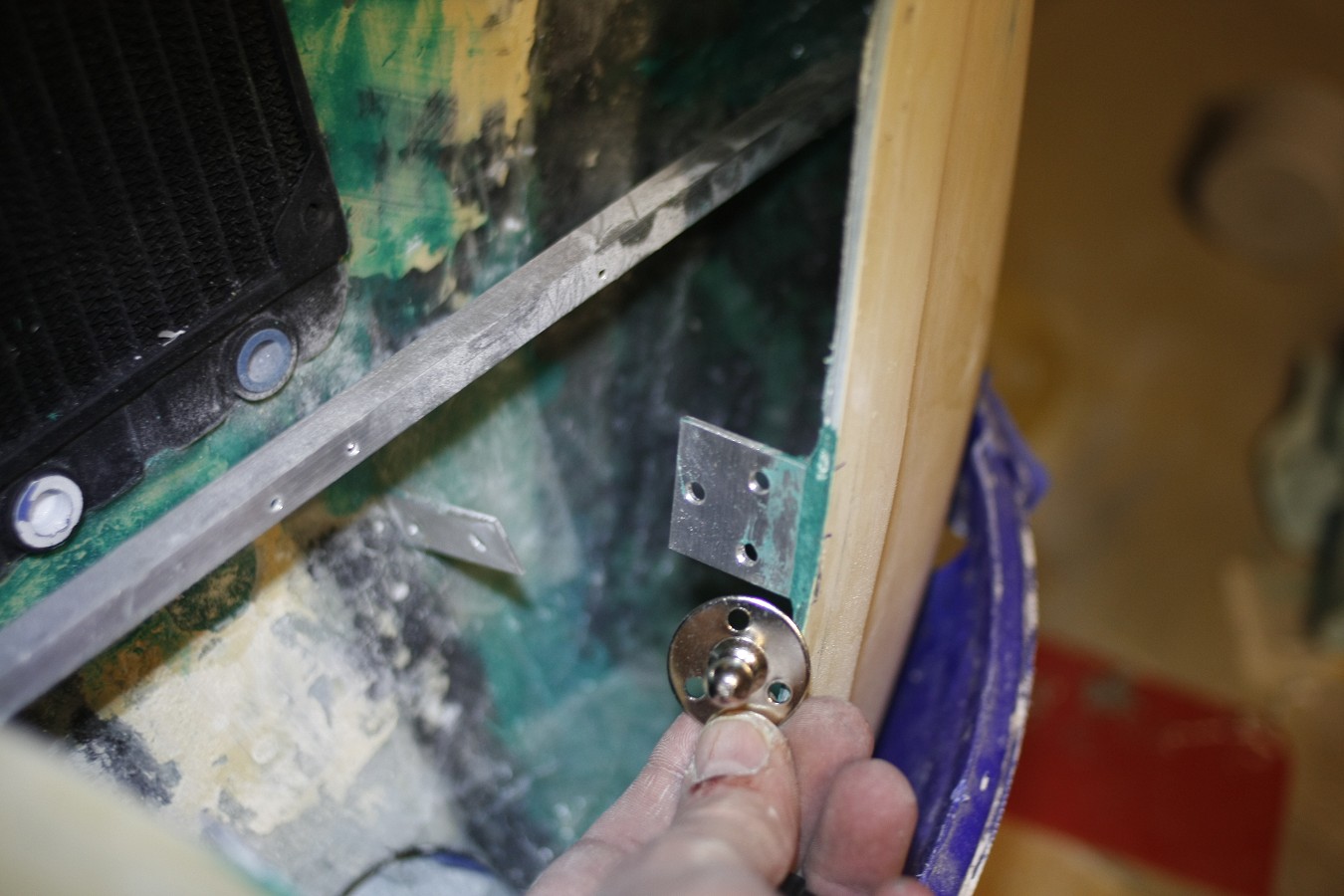

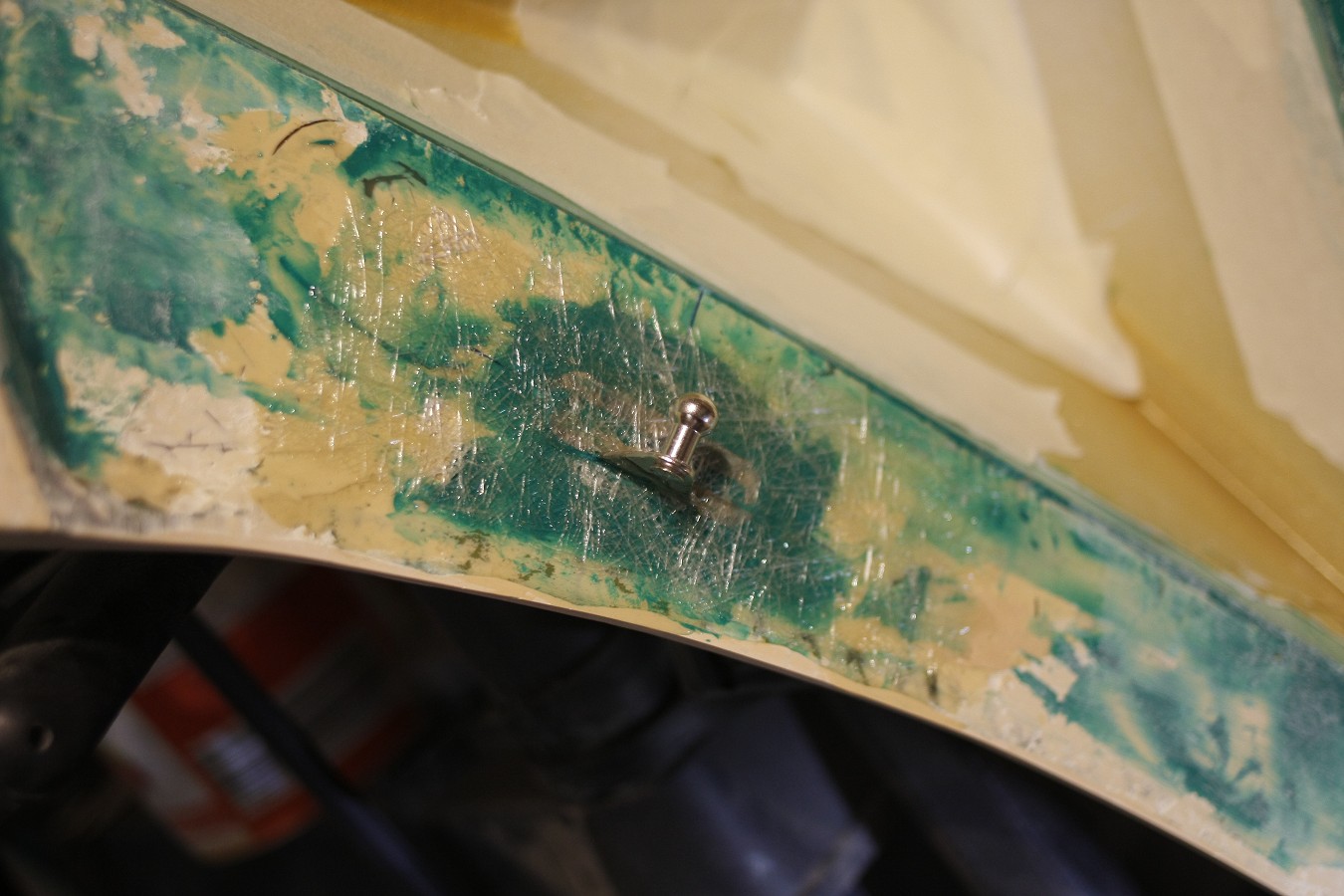

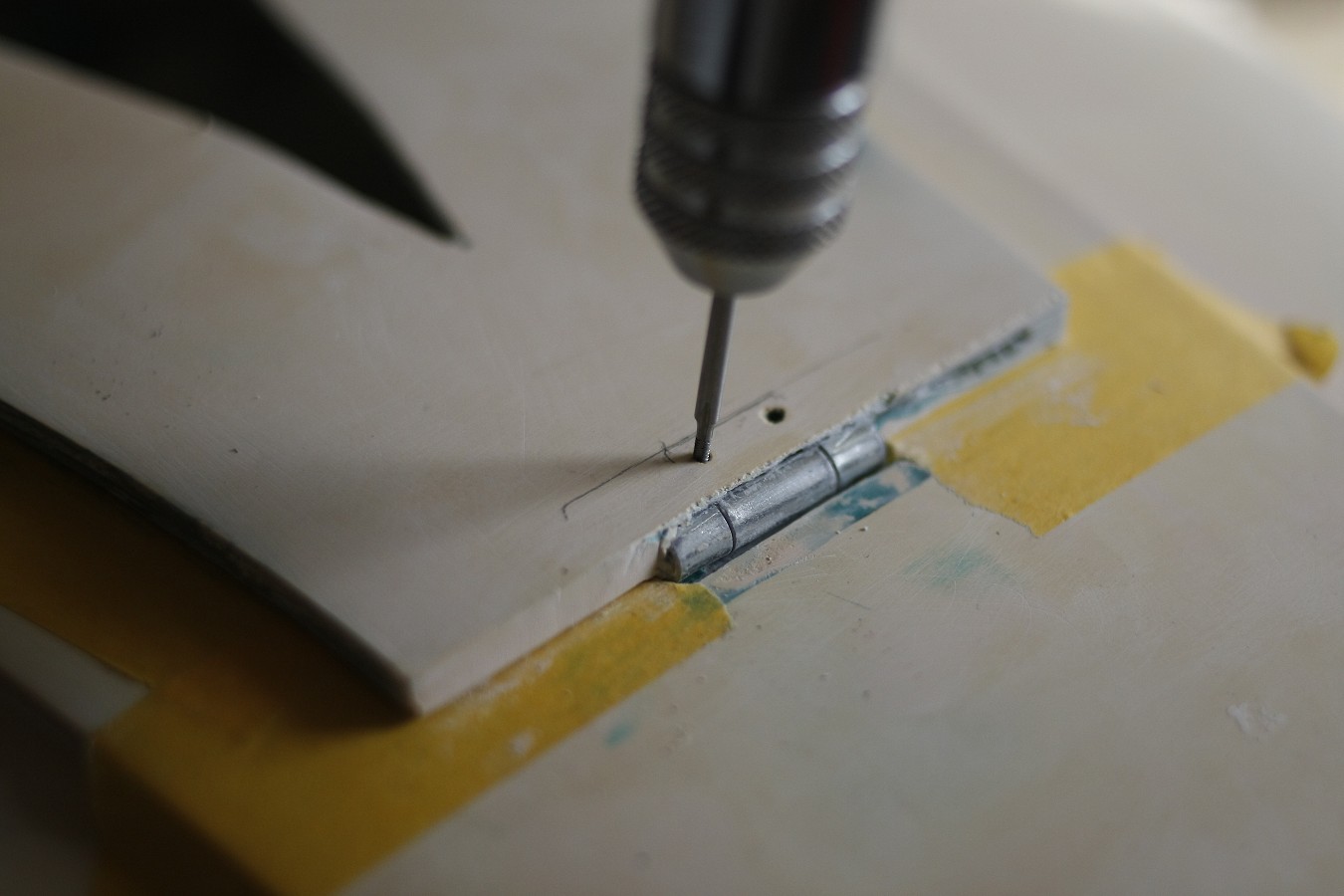

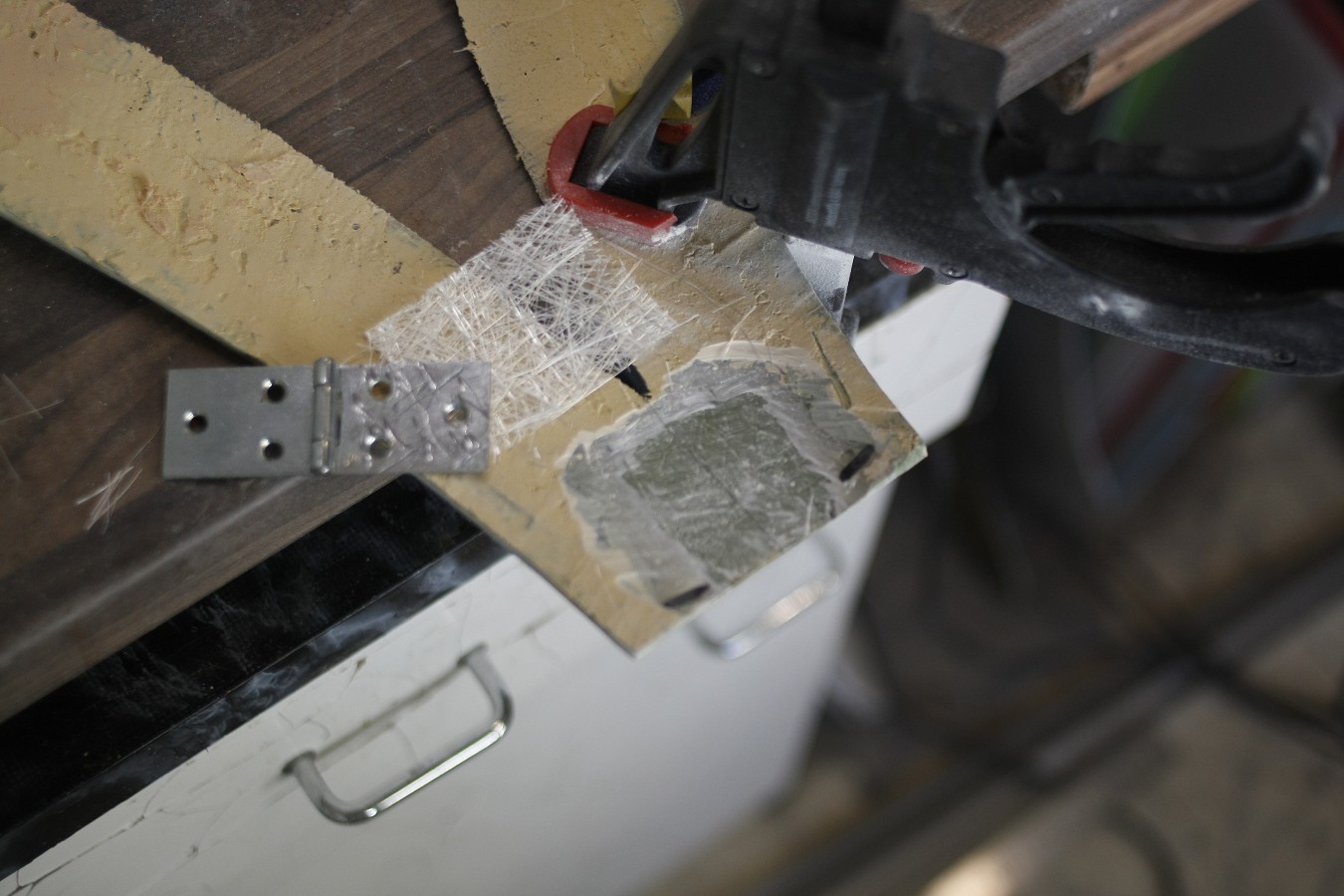

Dafür verwende ich ein kleines Scharnier welches ich in den Deckel versenke und am Schiff selbst verschraube.

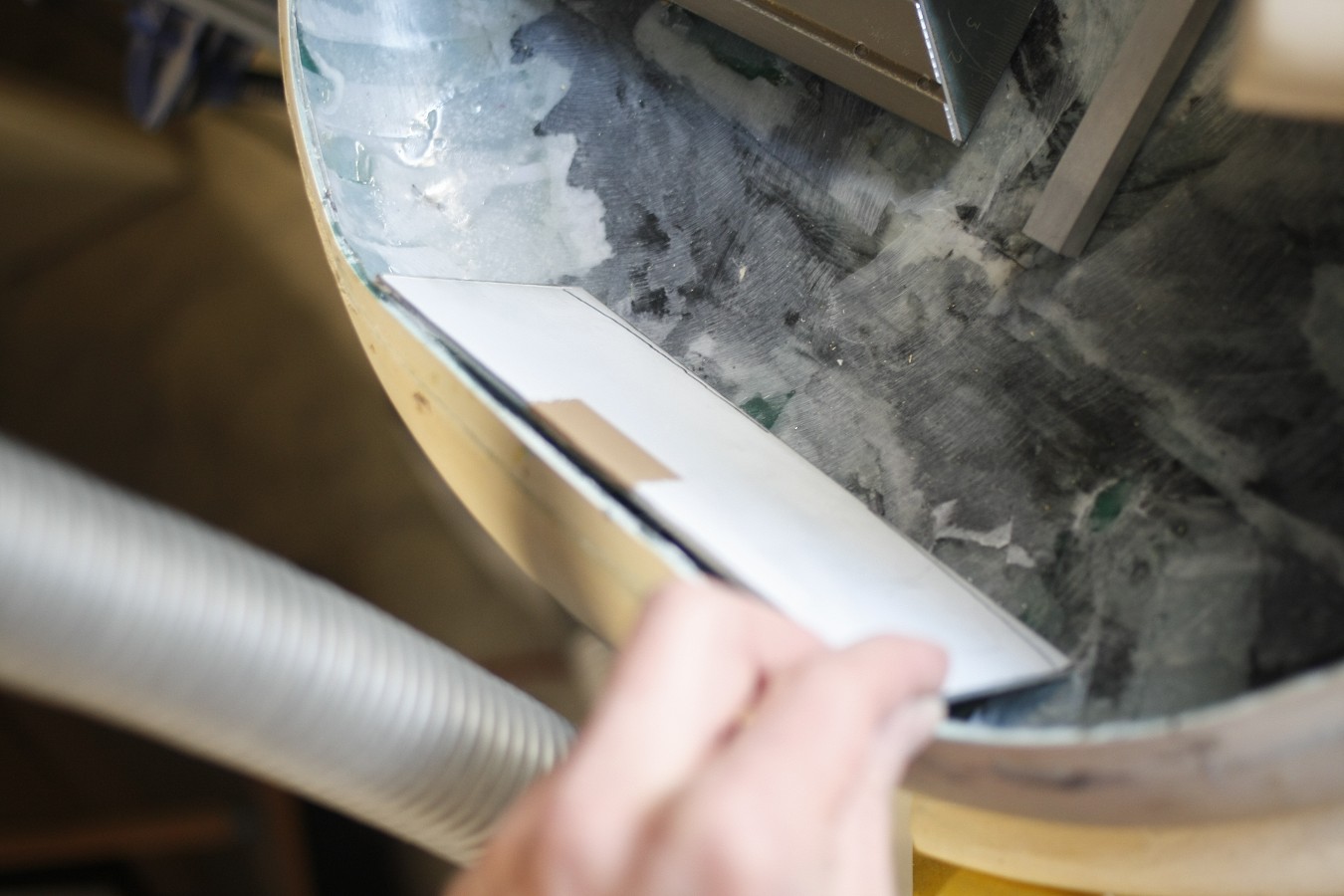

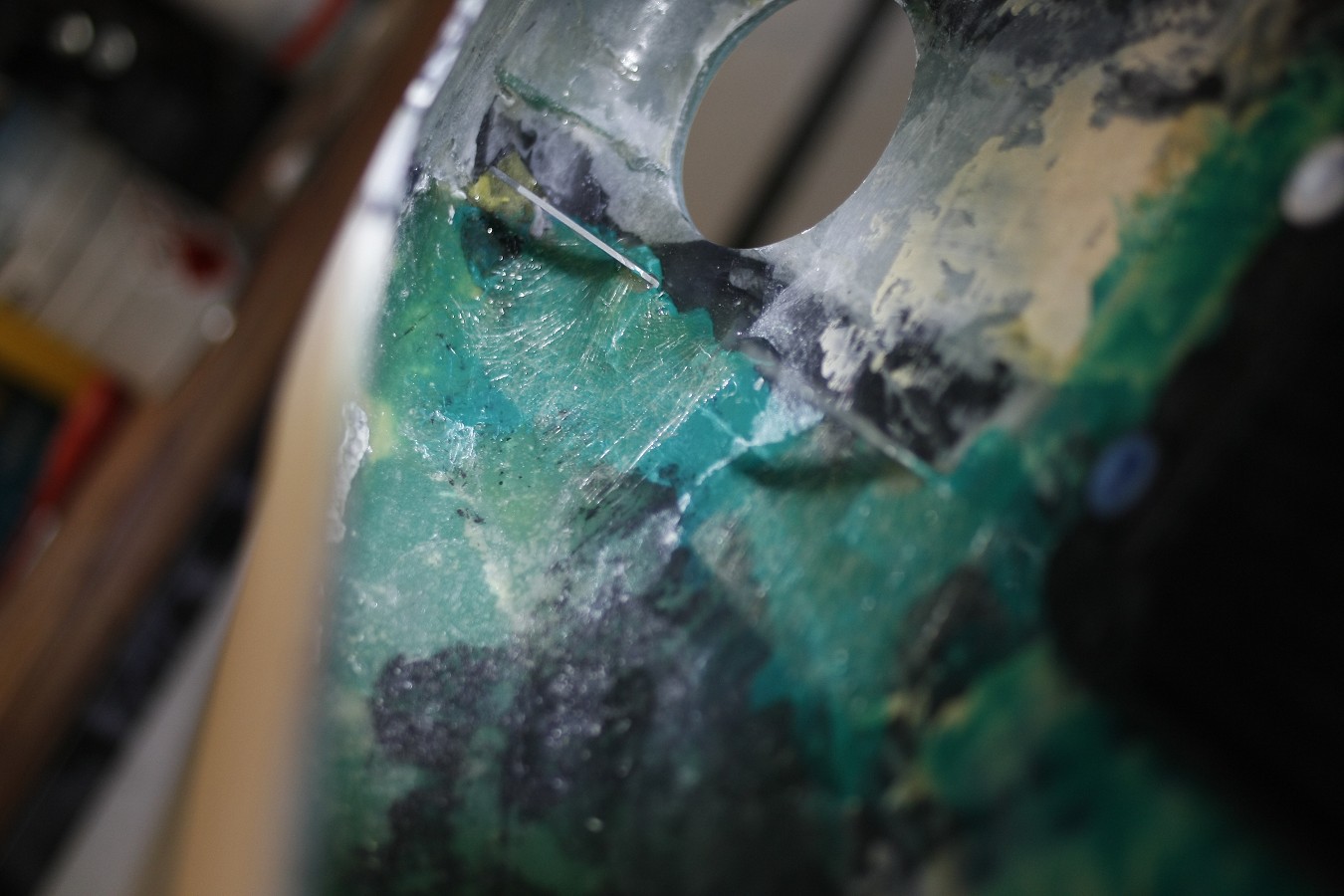

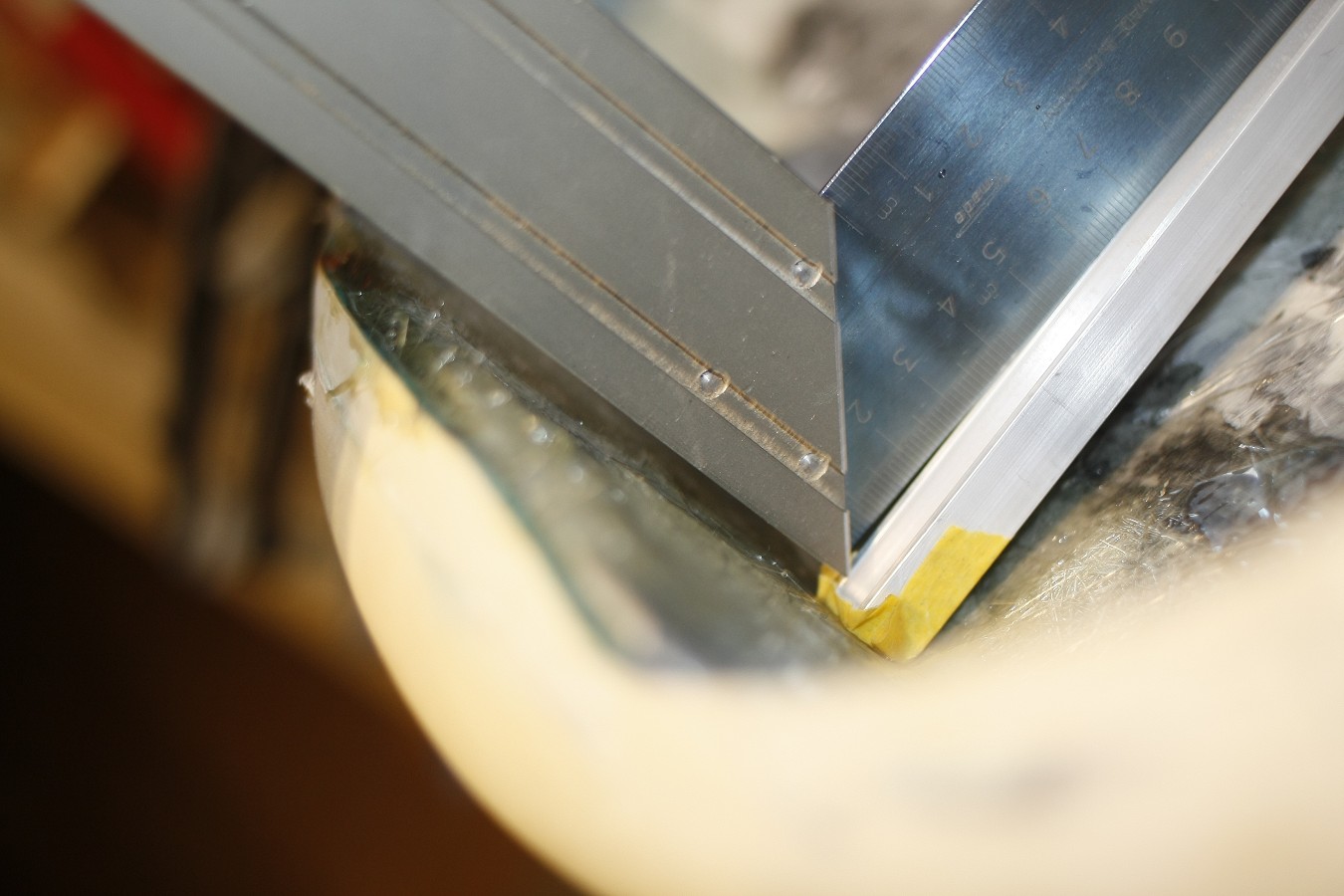

Hier sieht man auch ganz gut wie ich den Winkel maximal mit Schleifspuren und Kratzern versehen habe um eine möglichst hohe Stabilität zu erreichen.
Solch Sachen wie reinigen und entfetten muss ich glaube ich nicht bei jedem Arbeitsgang erwähnen.

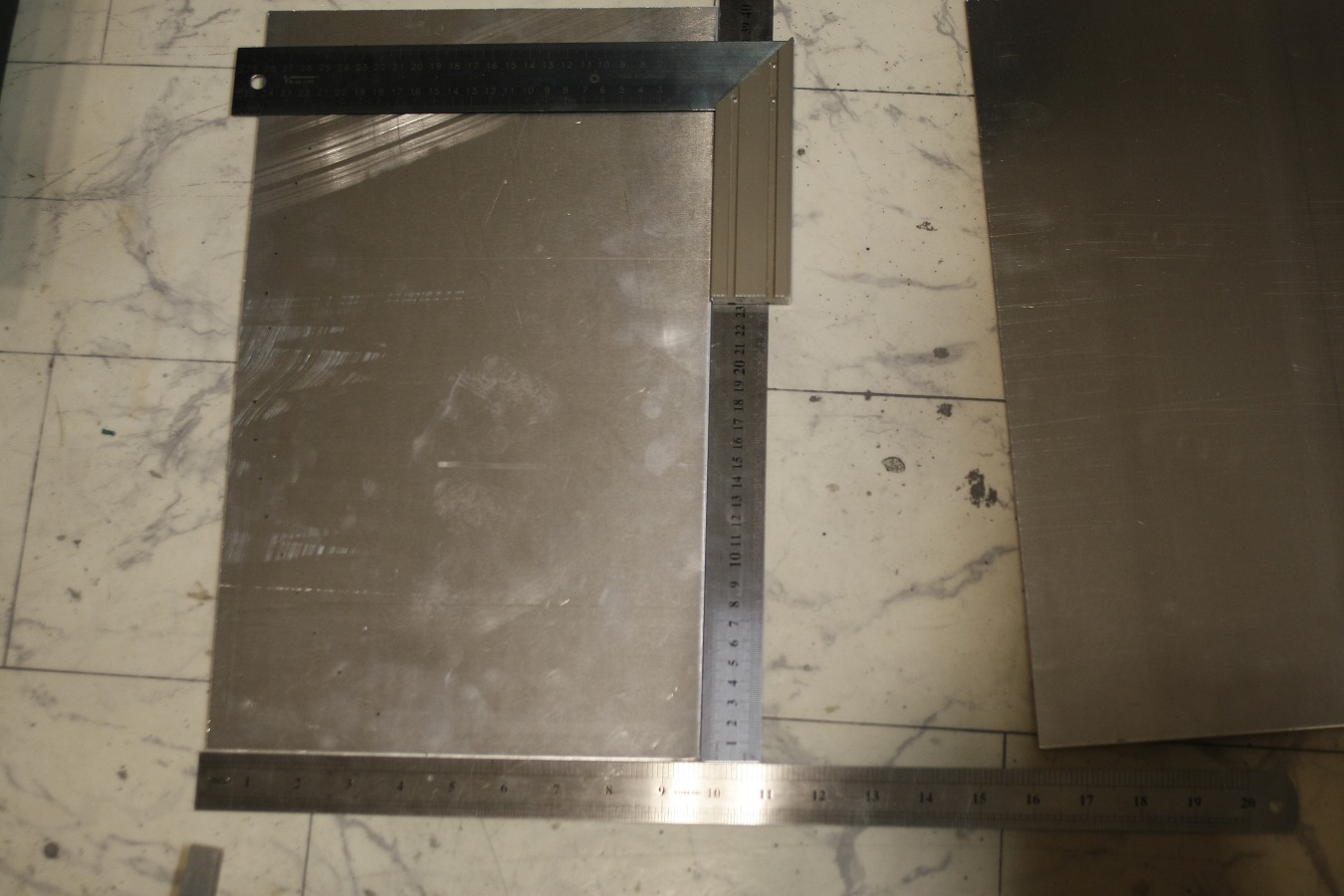

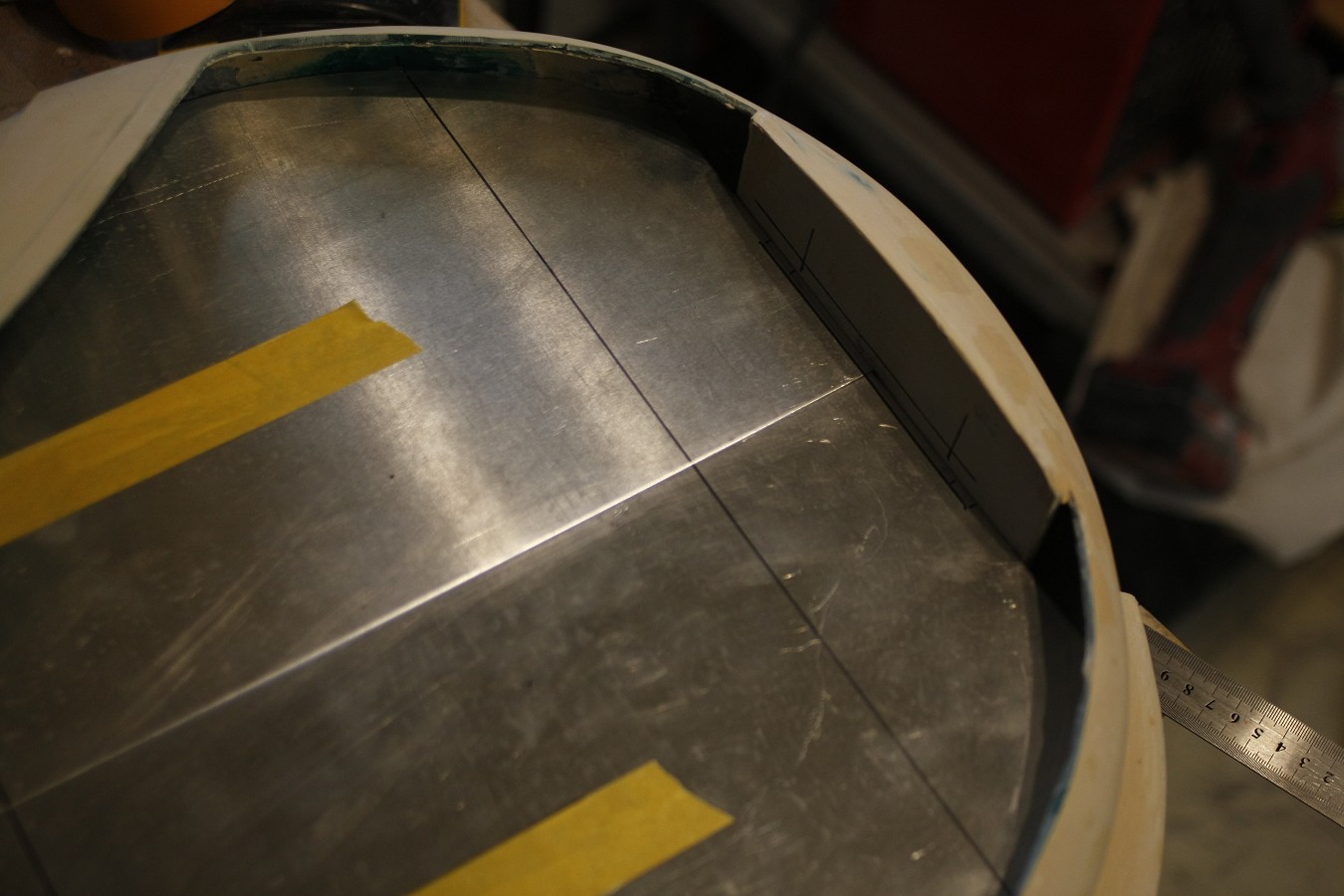

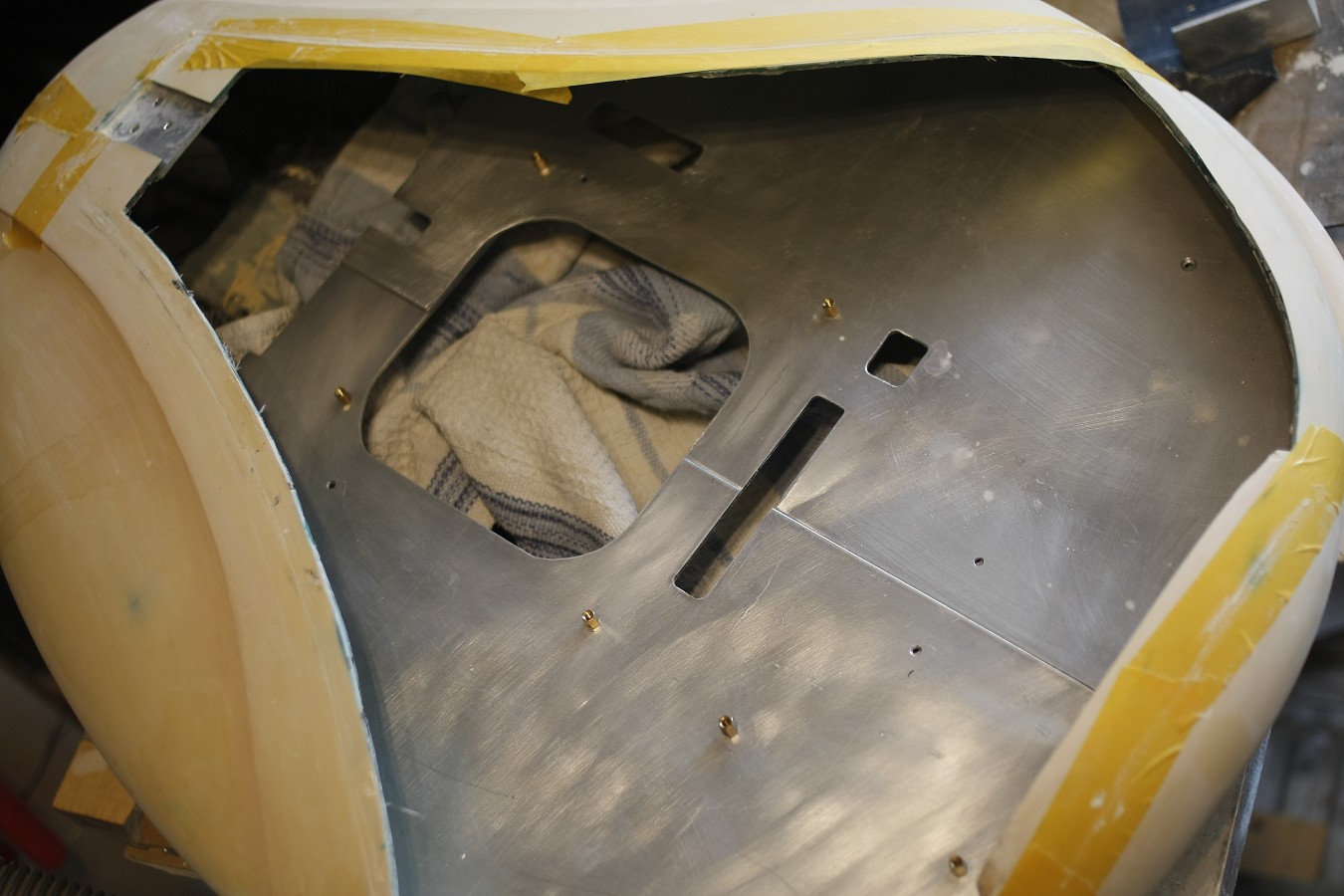

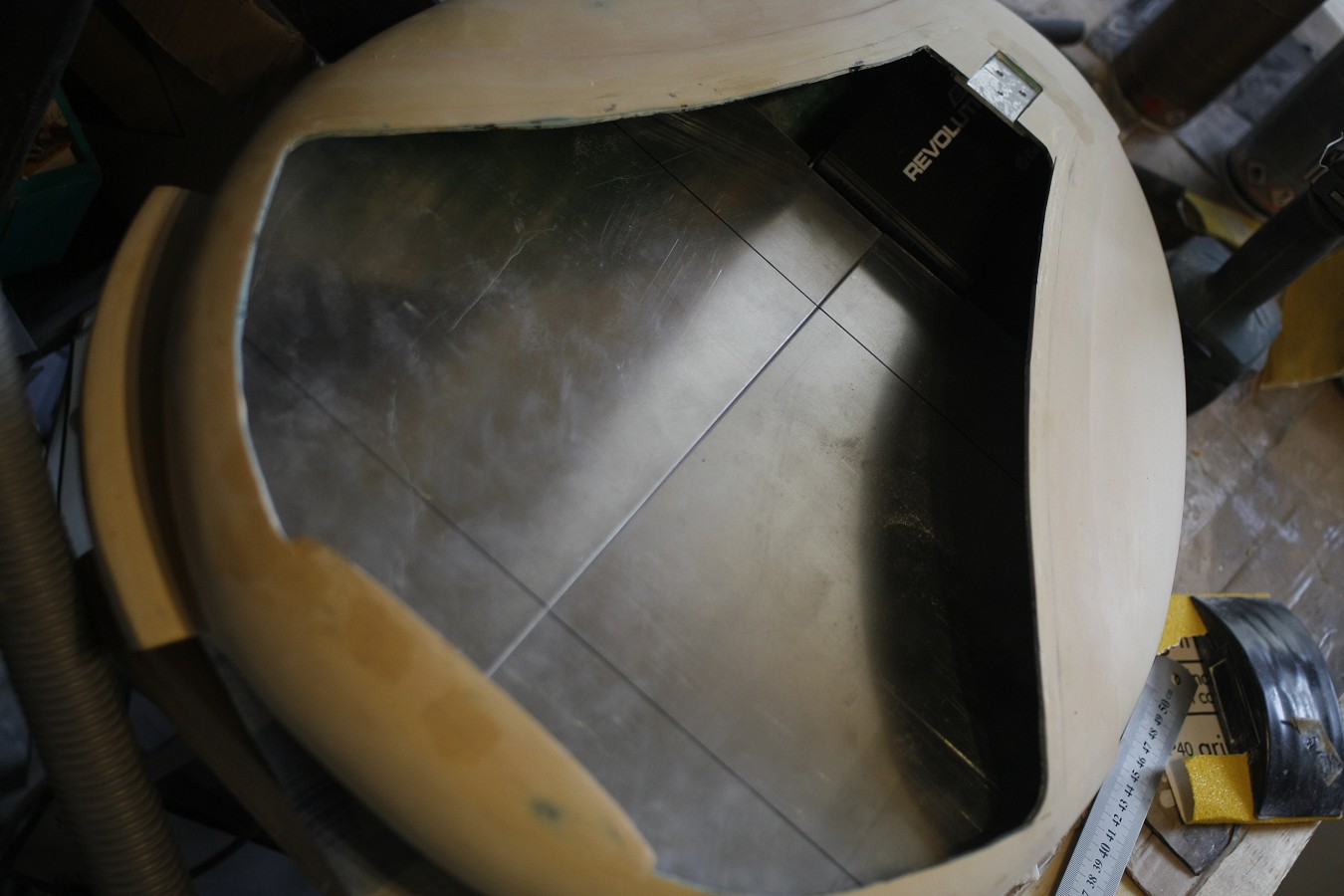

Schiffsseitig setze ich 3mm Aluminium. Die zwei Reste boten sich gerade an, so musste ich nichts extra zuschneiden.

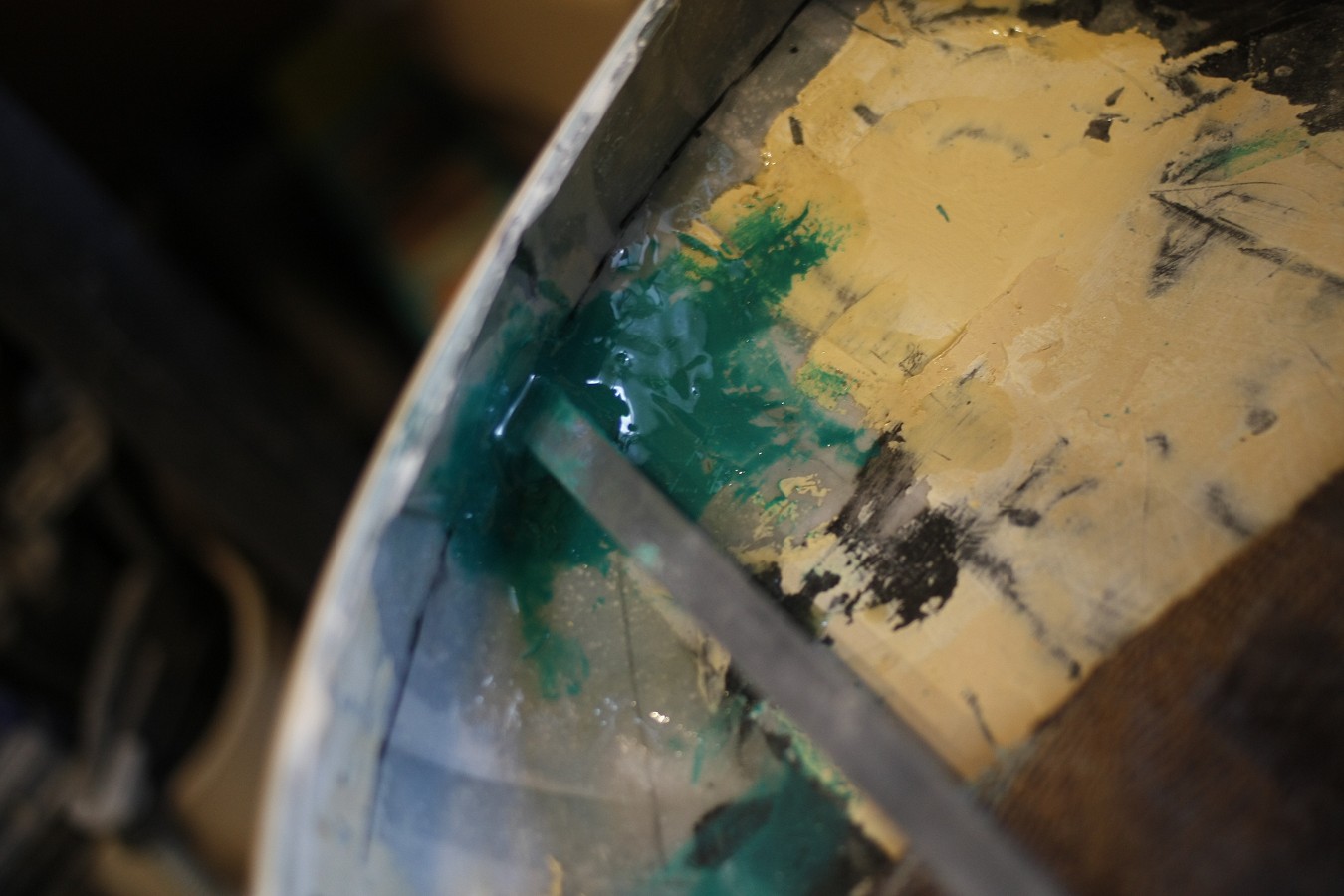

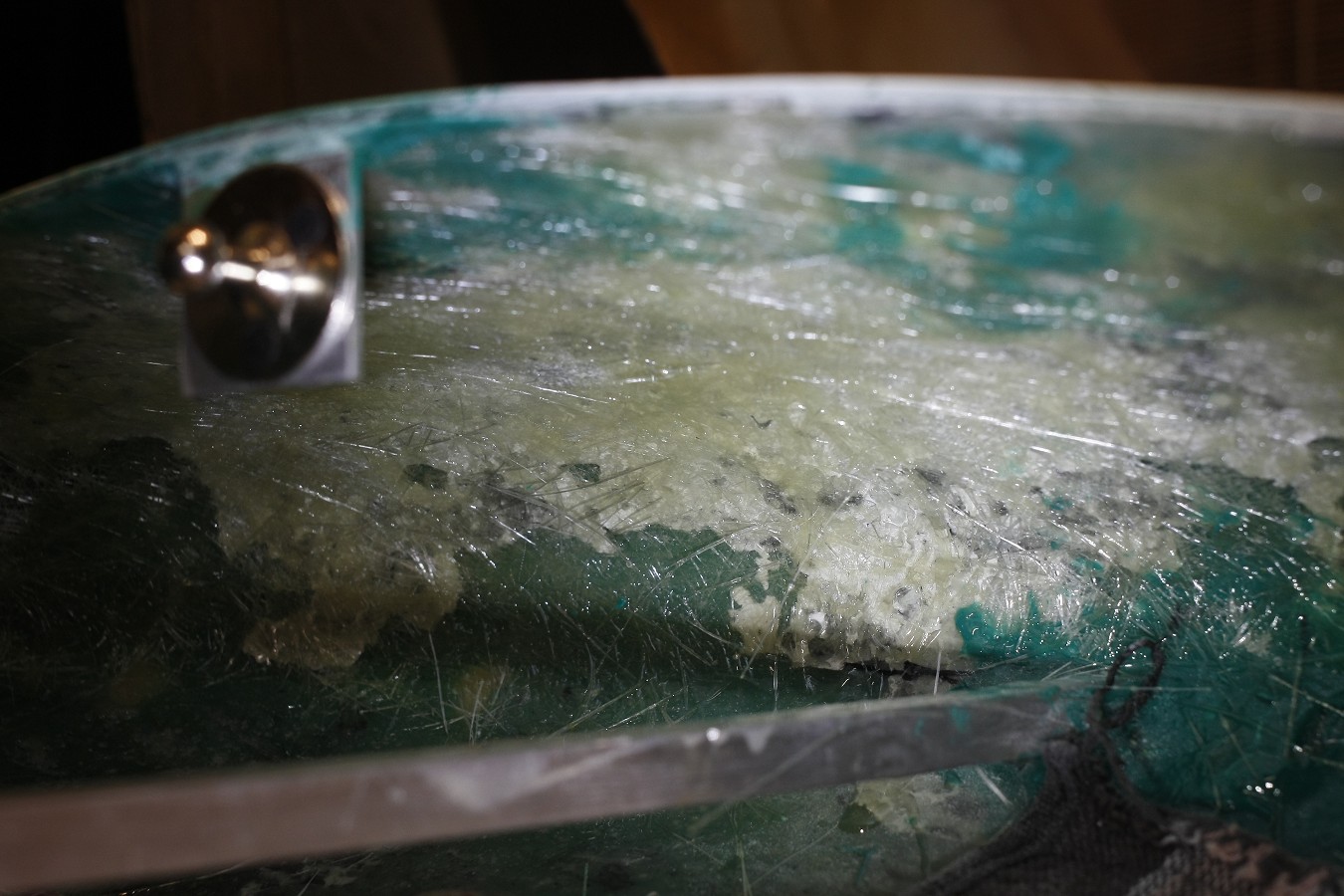

Wie gewohnt wurde alles satt und möglichst großflächig in GFK eingelegt

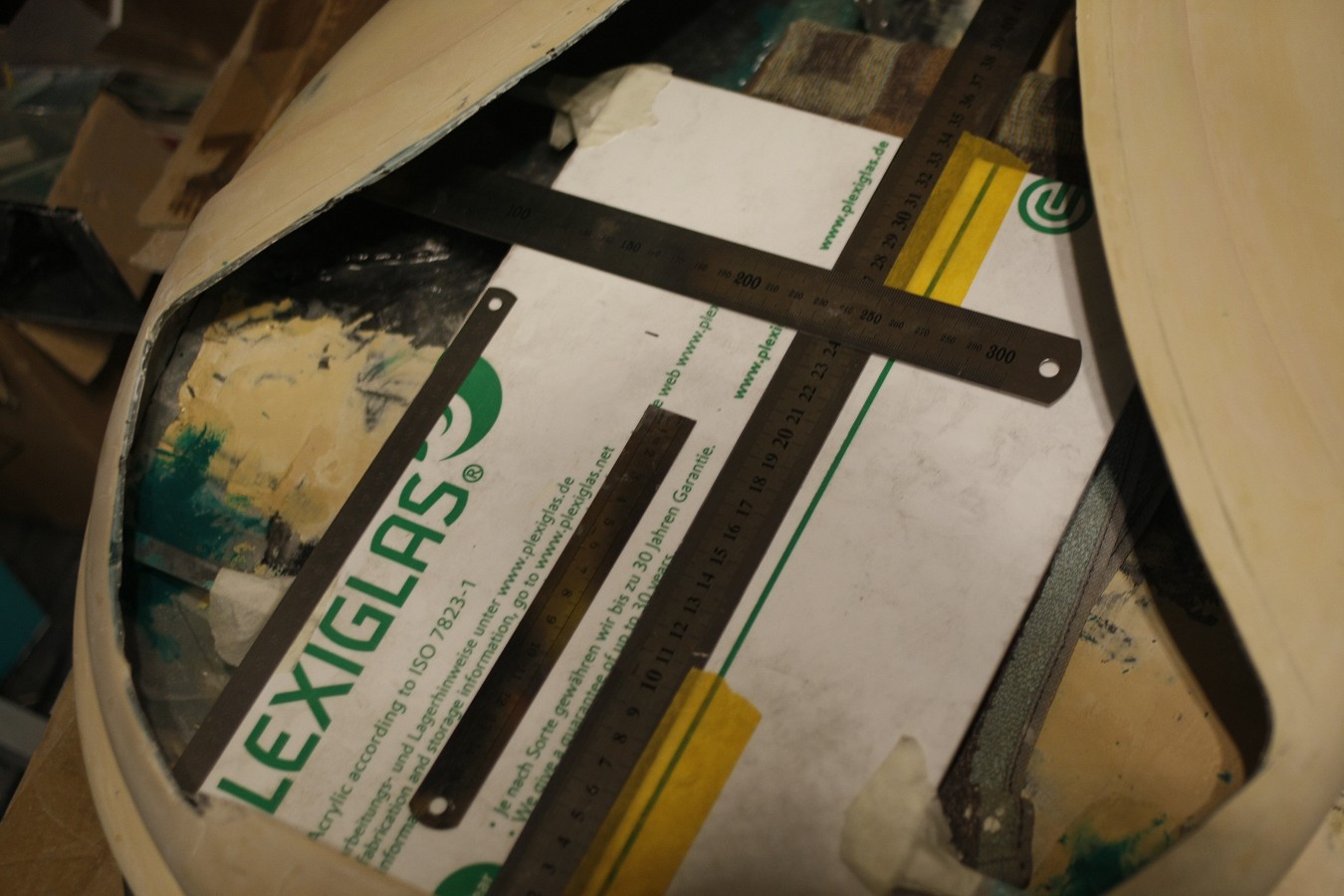

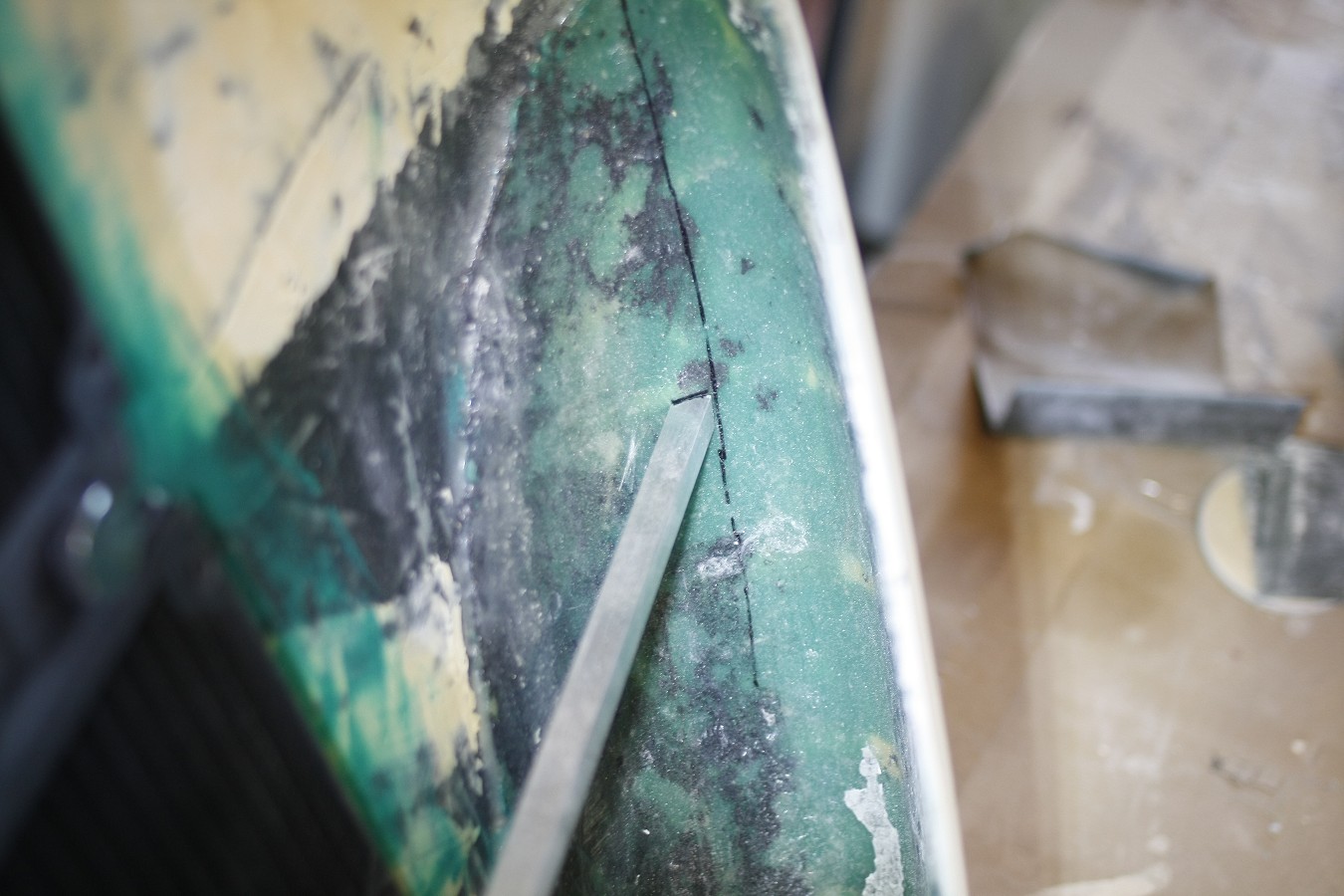

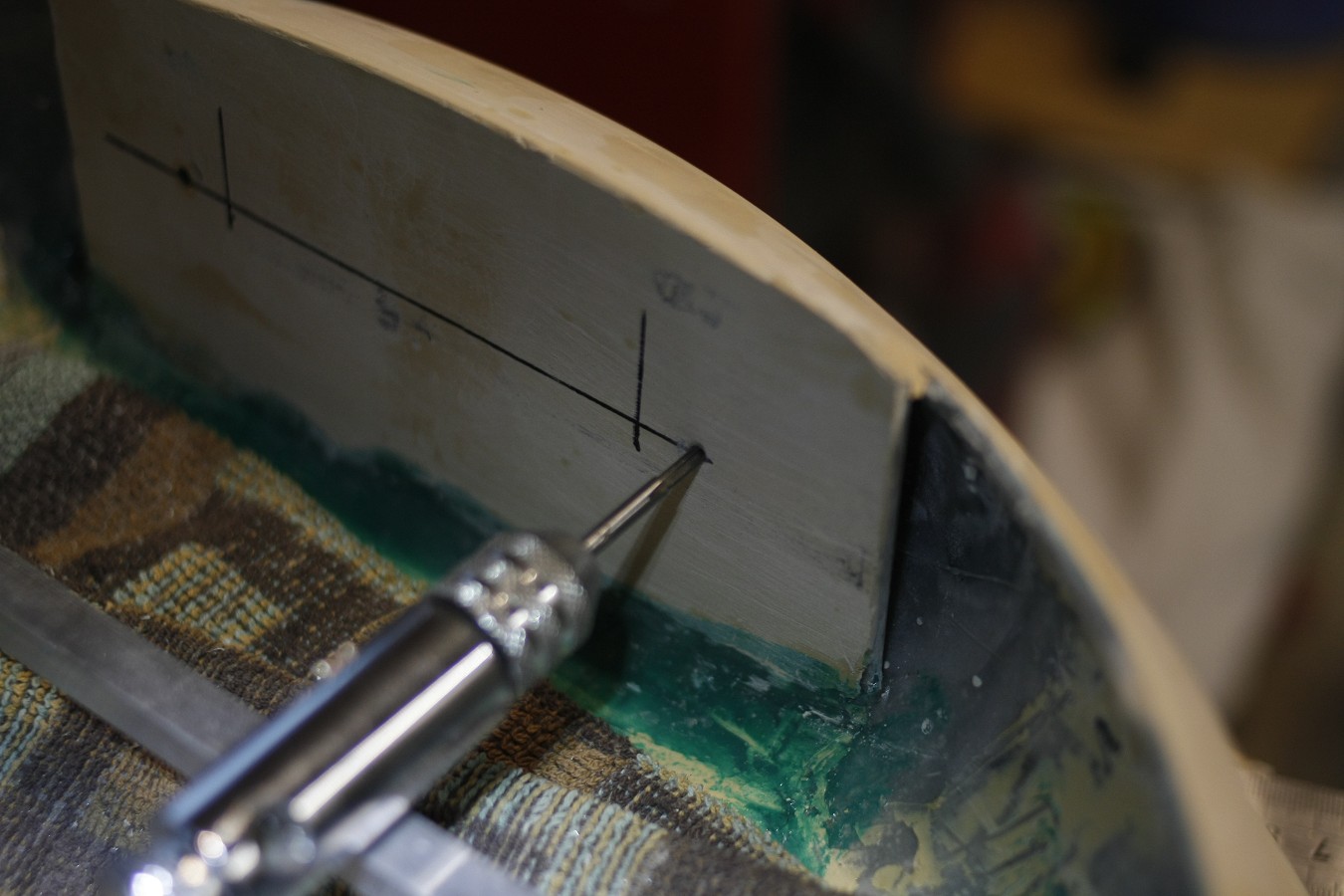

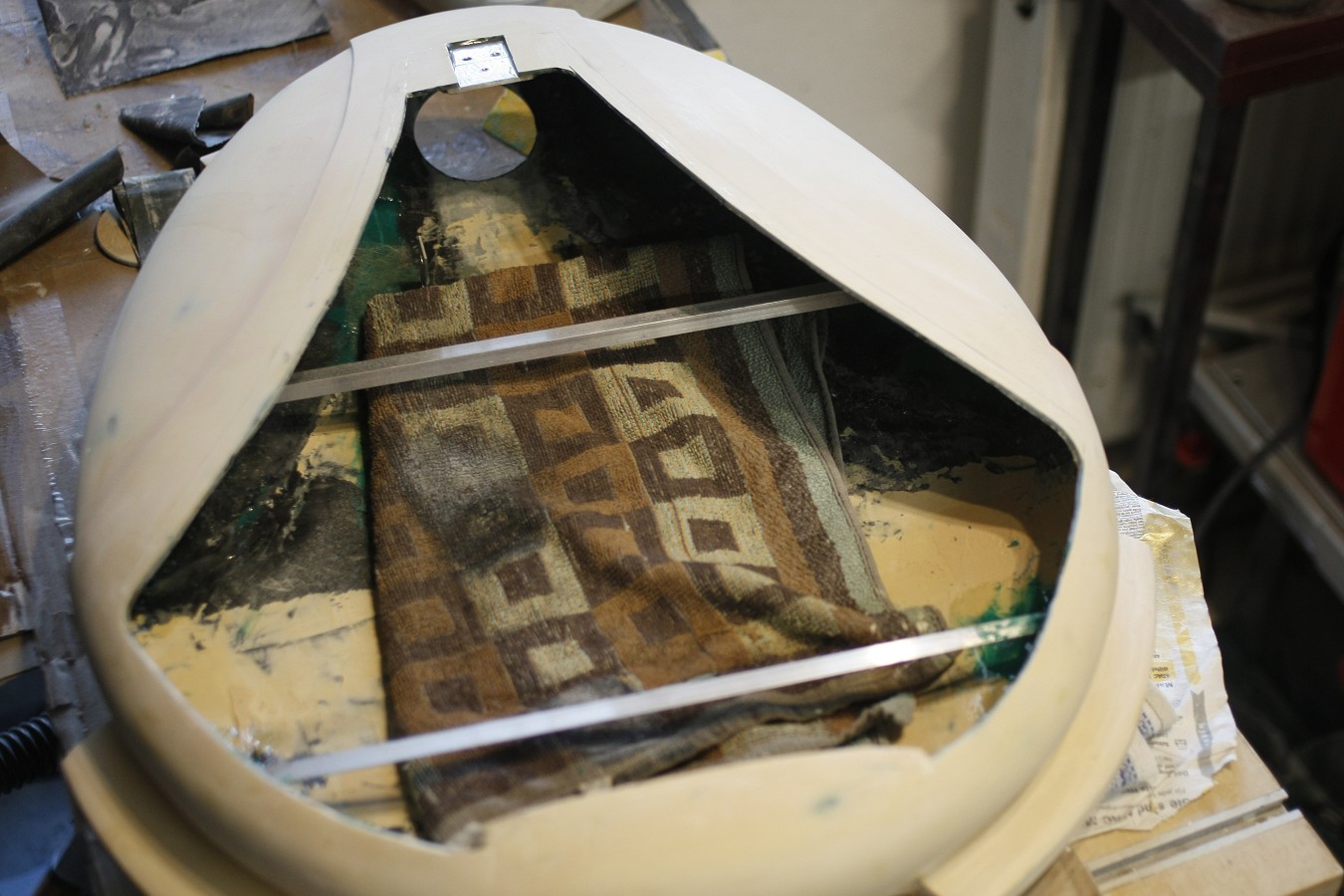

Nun galt es im inneren eine Ekliptik Ebene anzuzeichnen.

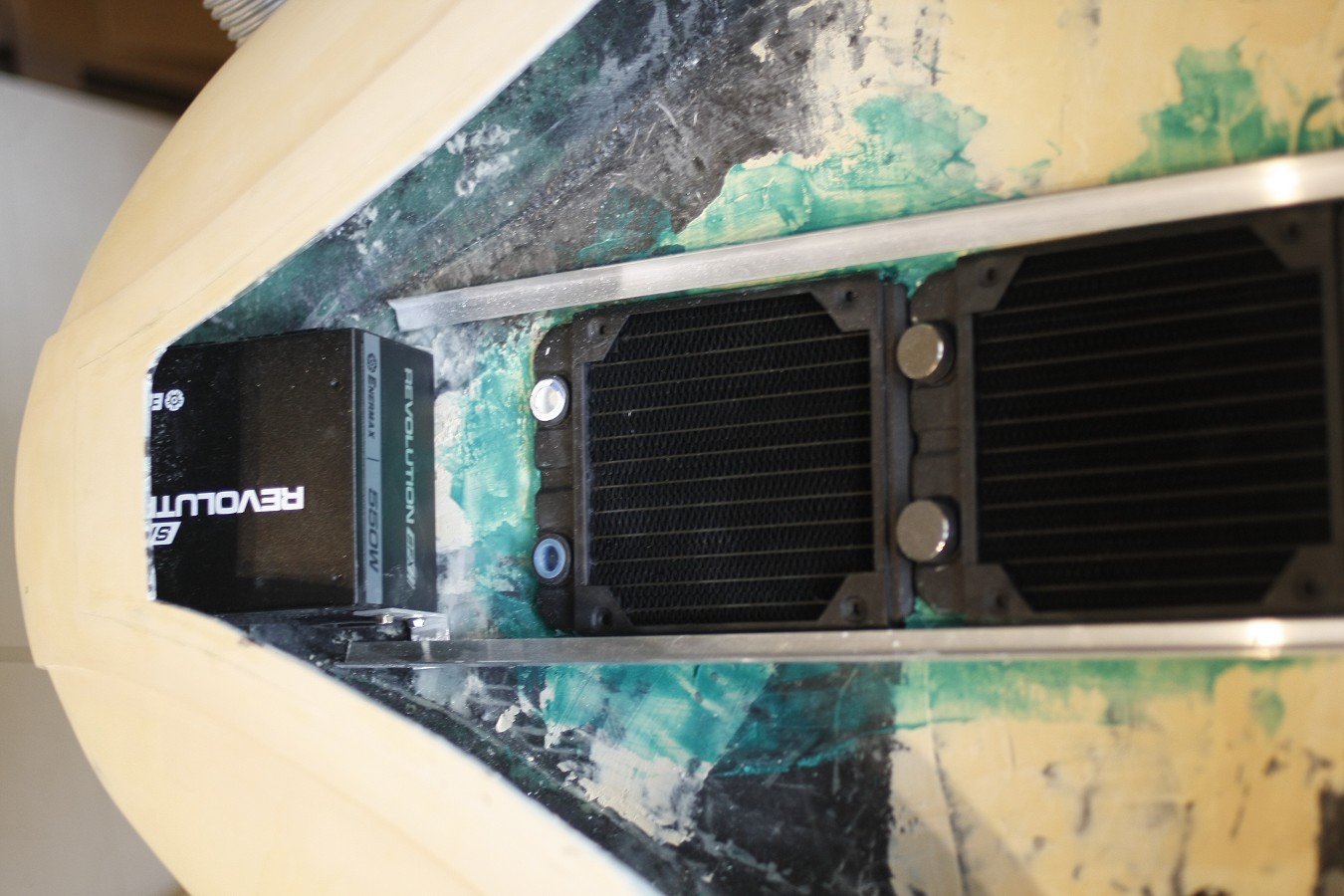

Dafür wurden die Fans auf die Radis geschraubt dann eine möglichst große Platte draufgelegt.

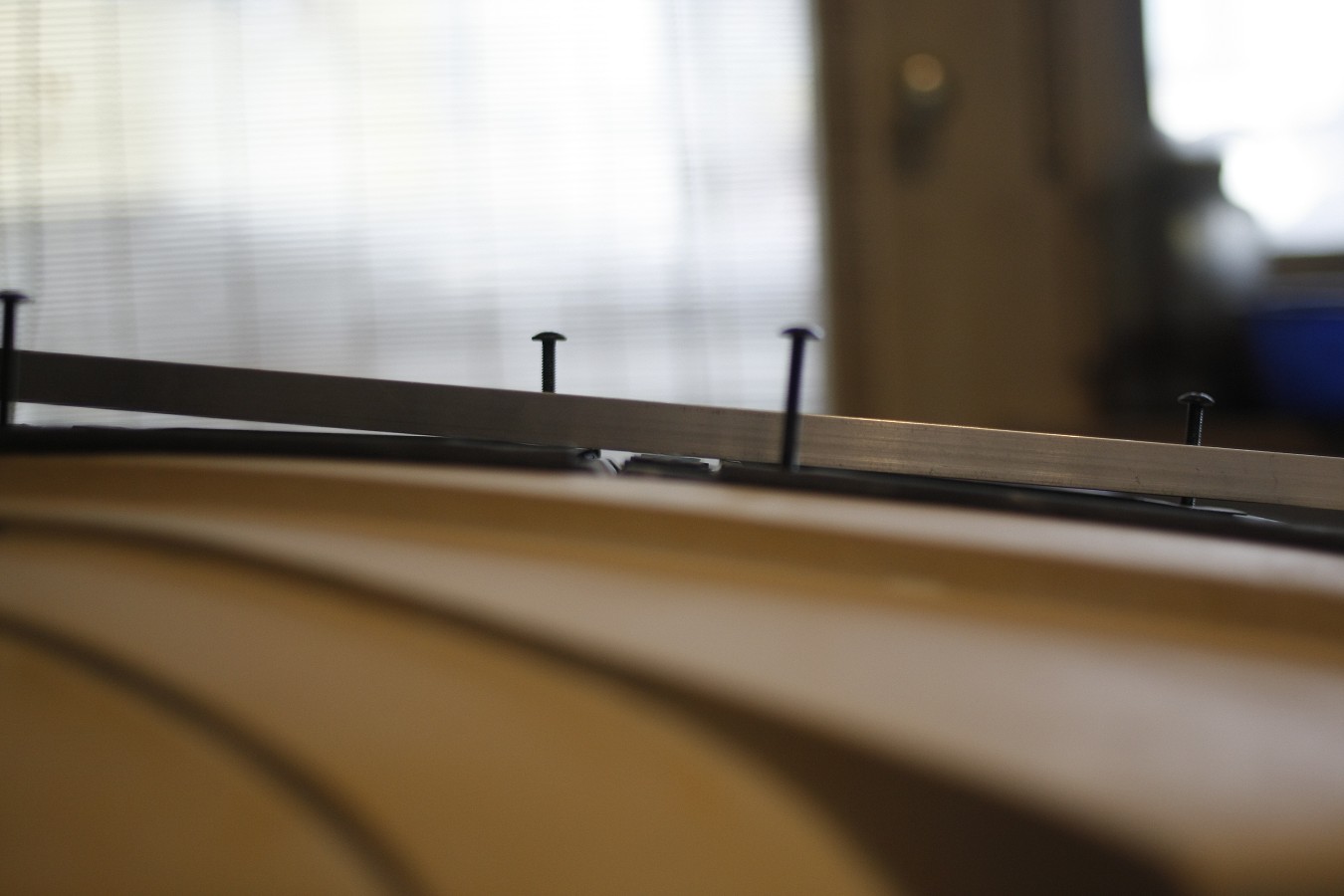

Nun habe ich ein 15mm U-Profil flach auf die Platte gelegt und konnte mit diesem dann oberhalb einmal ringsherum fahren.
Dies heißt nun zwischen Lüfter und MB Tray wären nur 1,5cm Platz, ist leider nicht viel aber das wäre das Maximum.
Tray werde ich unter dem Mainboard und VGA noch ausschneiden womit sich bei 2mm Tray + 6mm Abstandhalter weitere 8mm ergeben, also 2,3cm.
Immer noch mager aber ich wird sehen den Airflow noch weiter zu optimieren.

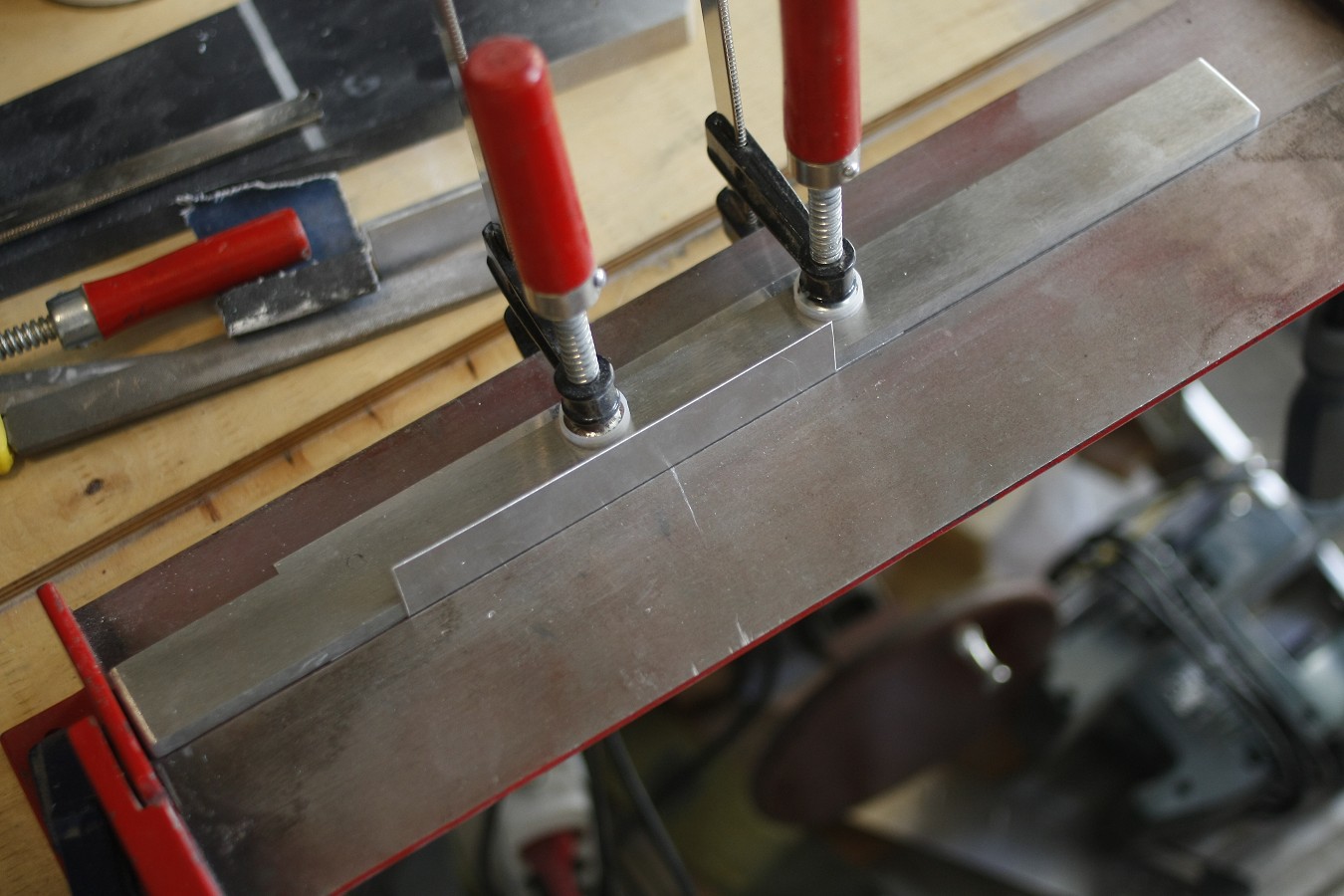

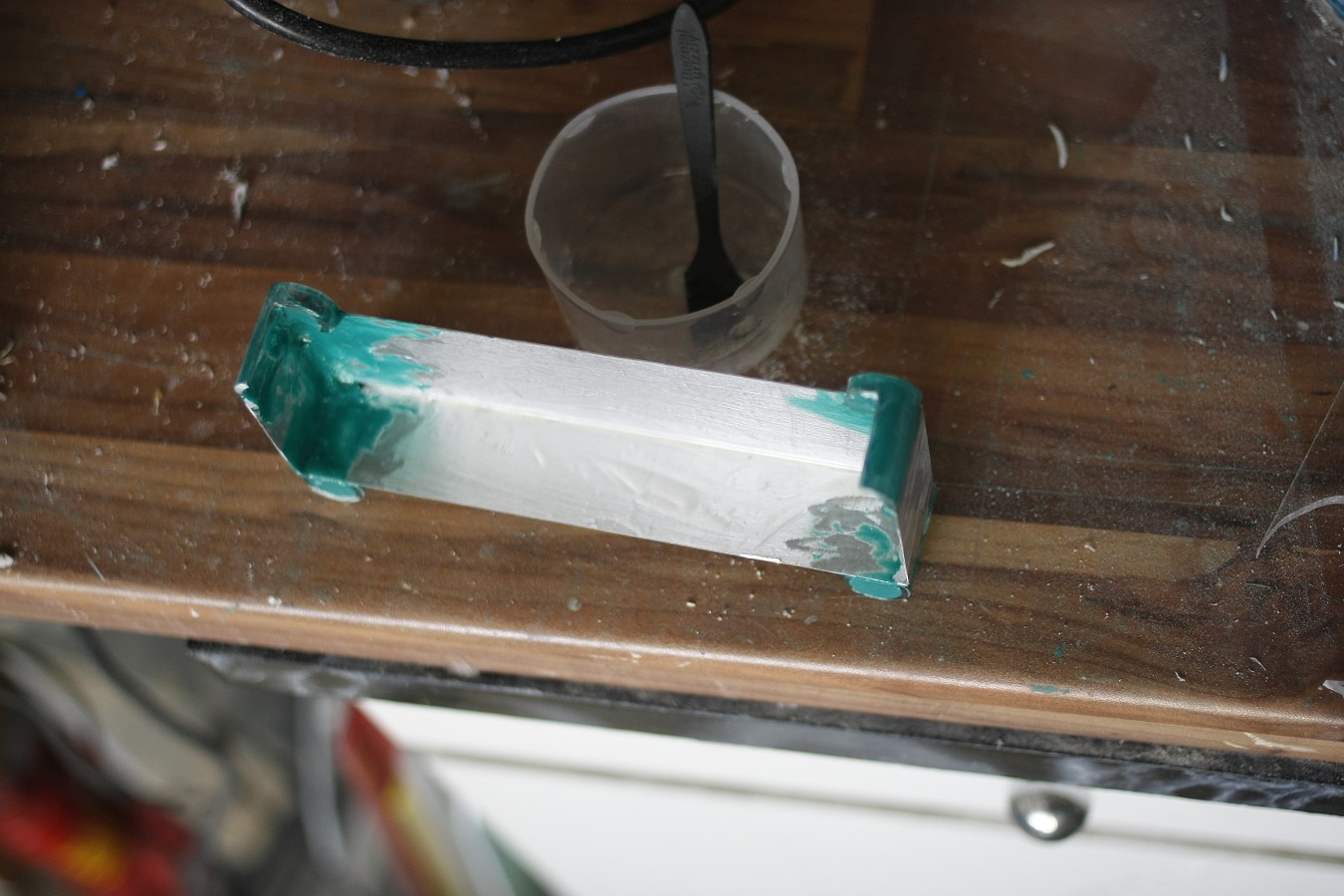

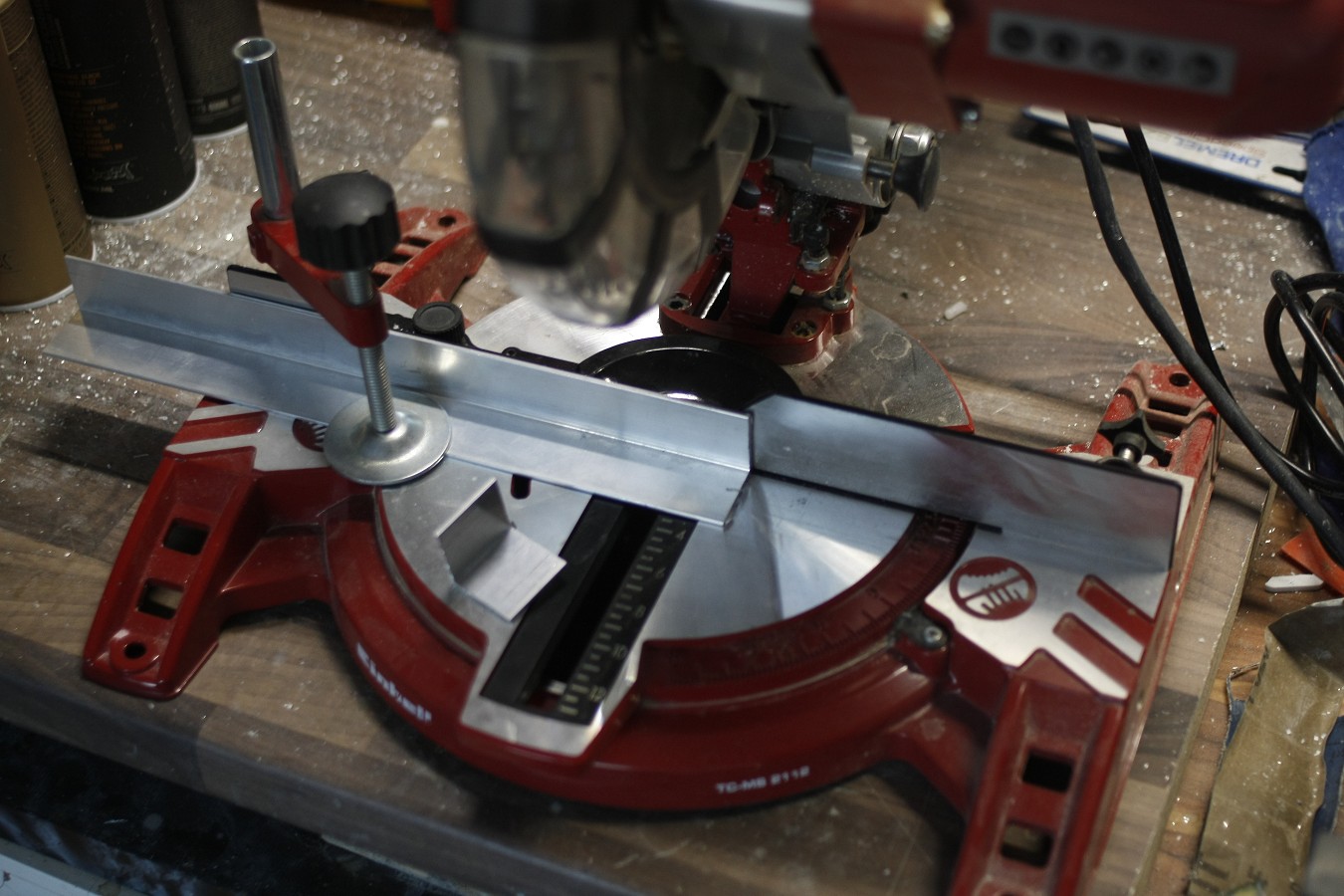

Gut nun habe ich zwei Aluwinkel zugeschnitten, die optimale Position ermittelt um später der Wakü nicht im Weg zu sein,
und diese dann mit dem Faserspachtel eingespachtelt und satt mit Polyesterharz eingestrichen.
Für Gewebe fand ich keine Optimale Lösung, ist hier auch nicht notwendig
da die Winkel nun nirgends mehr hinkönnen. Die Winkel sind beabsichtigt nur 1mm dick und somit sehr flexibel um bei eventueller Verformung mit zu arbeiten.
Dazu kommt noch das das Polyesterharz echt so was von schwer zu bearbeiten ist, mit Schleifpapier braucht man dort gar nicht anfangen, da hilft echt nur eine Trennscheibe.
Gut somit seit ihr nun auf dem neusten Stand.

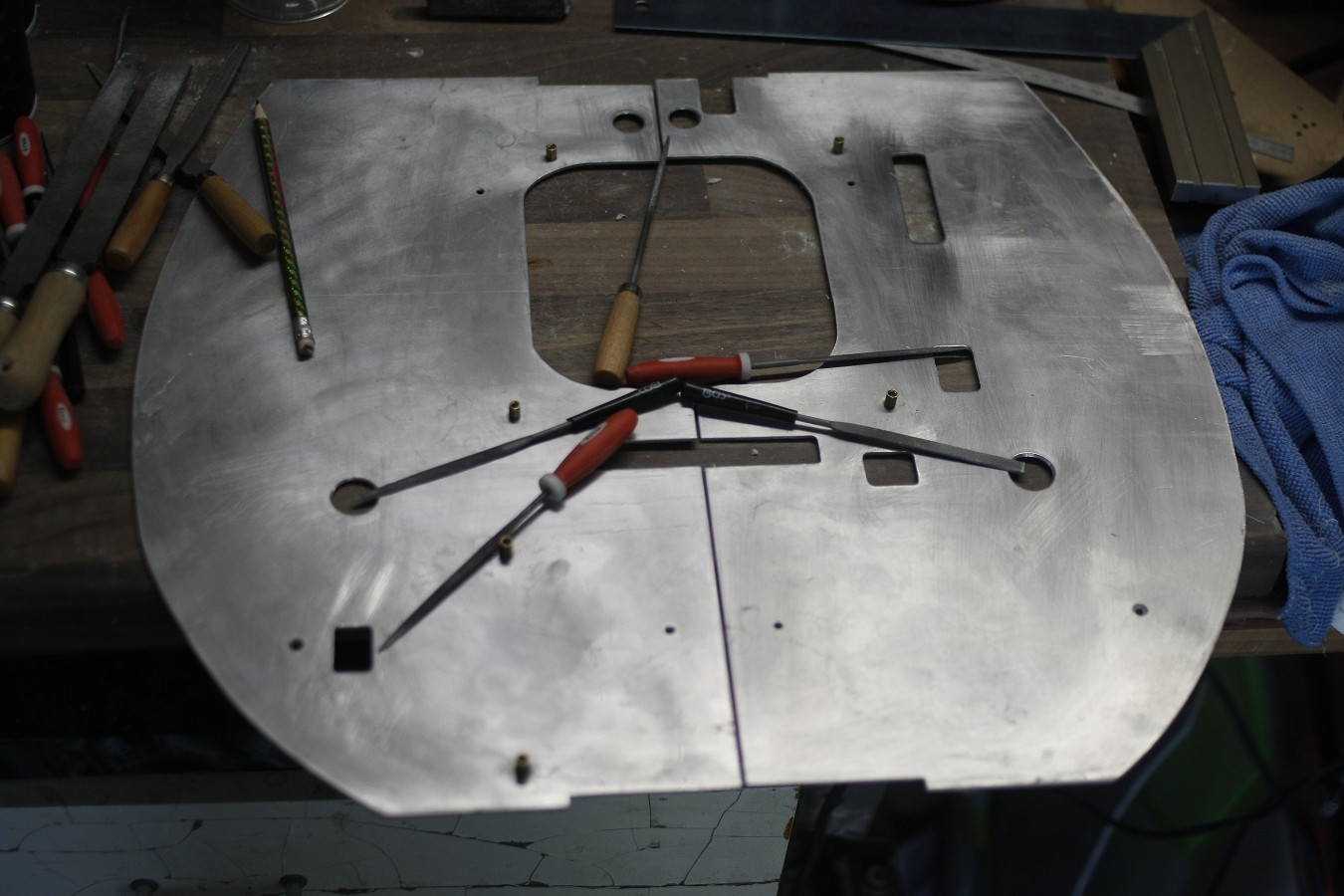

Gestern begann ich mit dem anpassen des MB Trays aber dazu mehr beim nächsten mal
Okay wunderbar endlich konnte ich doch günstig gebrauchte Radiatoren auftreiben, welche sogar noch unbenutzt sind.
Mir waren diese hier besonders wichtig da sie die einzigen auf dem Markt sind mit 4xG1/4 Anschlüssen.
So kann ich die Kugelhähne unabhängig vom Kreislauf außen montieren und habe gleichzeitig zwei Goa`uld Geschütze
los gings, hab bestimmt drei Stunden gebraucht gebraucht bis die Form passgenau ausgeschnitten war.
Spaltmaße an den schmalsten Stellen waren nur 1-2mm und die Kontur vom aufgesetzten Trapez wollte ich keinesfalls zerstören also musste ich mich vorsichtig ran tasten.
Besonders gut schleifen lässt sich das material nicht aber das zeugt von hoher Stabilität.
gefällt mir
Auch wenn das Alkesh unten nicht so stark gewölbt wie oben ist, bin ich doch zufrieden mich für zwei 120er statt einem 240er entschieden zu haben.
Da ich dieses Projekt definitiv nie zerreißen werde habe ich mich entschieden den Radiator komplett ein zukleben, anstatt wie ursprünglich geplant von innen Winkel zu setzen.
Verwendet habe ich dafür Epoxidkleber und von innen habe ich mehrfach Polyesterharz in die Fugen gegossen abgesehen von den üblichen Spachtelgängen.
Grübel Grübel - Netzteil Belüftung - Transporterringe , Dr Watson kombiniere ! :rofl:
Hahaha Geil! Zur Befestigung der PSU habe ich zwei kleine Winkel zugeschnitten, Löcher gesetzt und auf die Radiatoren ausgerichtet.
Das ganze etwas in die Luft versetzt damit ich zwecks Vibrationen später noch Puffer drunter legen kann.
Die Winkel habe ich mit dem Faserspachtel fixiert.
und danach in das GFK Gewebe eingebettet
Als Staubfilter hab ich einen Kreis aus nem alten Mesh ausgeschnitten
und um das Rohr gebogen
und danach mit Acrifix befestigt.
so langsam musste ich mir Gedanken über einen Klappmechanismus machen.
Dafür verwende ich ein kleines Scharnier welches ich in den Deckel versenke und am Schiff selbst verschraube.
Hier sieht man auch ganz gut wie ich den Winkel maximal mit Schleifspuren und Kratzern versehen habe um eine möglichst hohe Stabilität zu erreichen.
Solch Sachen wie reinigen und entfetten muss ich glaube ich nicht bei jedem Arbeitsgang erwähnen.
Schiffsseitig setze ich 3mm Aluminium. Die zwei Reste boten sich gerade an, so musste ich nichts extra zuschneiden.
Wie gewohnt wurde alles satt und möglichst großflächig in GFK eingelegt
Nun galt es im inneren eine Ekliptik Ebene anzuzeichnen.
Dafür wurden die Fans auf die Radis geschraubt dann eine möglichst große Platte draufgelegt.
Nun habe ich ein 15mm U-Profil flach auf die Platte gelegt und konnte mit diesem dann oberhalb einmal ringsherum fahren.
Dies heißt nun zwischen Lüfter und MB Tray wären nur 1,5cm Platz, ist leider nicht viel aber das wäre das Maximum.
Tray werde ich unter dem Mainboard und VGA noch ausschneiden womit sich bei 2mm Tray + 6mm Abstandhalter weitere 8mm ergeben, also 2,3cm.
Immer noch mager aber ich wird sehen den Airflow noch weiter zu optimieren.
Gut nun habe ich zwei Aluwinkel zugeschnitten, die optimale Position ermittelt um später der Wakü nicht im Weg zu sein,
und diese dann mit dem Faserspachtel eingespachtelt und satt mit Polyesterharz eingestrichen.
Für Gewebe fand ich keine Optimale Lösung, ist hier auch nicht notwendig
da die Winkel nun nirgends mehr hinkönnen. Die Winkel sind beabsichtigt nur 1mm dick und somit sehr flexibel um bei eventueller Verformung mit zu arbeiten.
Dazu kommt noch das das Polyesterharz echt so was von schwer zu bearbeiten ist, mit Schleifpapier braucht man dort gar nicht anfangen, da hilft echt nur eine Trennscheibe.
Gut somit seit ihr nun auf dem neusten Stand.
Gestern begann ich mit dem anpassen des MB Trays aber dazu mehr beim nächsten mal
Anhänge
-
k-_MG_3533.jpg -
k-_MG_3534.jpg -
k-_MG_3537.jpg -
k-_MG_3538.jpg -
k-_MG_3539.jpg -
k-_MG_3542.jpg -
k-_MG_3544.jpg -
k-_MG_3546.jpg -
k-_MG_3549.jpg -
k-_MG_3550.jpg -
k-_MG_3557.jpg -
k-_MG_3559.jpg -
k-_MG_3562.jpg -
k-_MG_3563.jpg -
k-_MG_3564.jpg -
k-_MG_3565.jpg -
k-_MG_3568.jpg -
k-_MG_3569.jpg -
k-_MG_3570.jpg -
k-_MG_3571.jpg -
k-_MG_3572.jpg -
k-_MG_3575.jpg -
k-_MG_3576.jpg -
Corsair_Fan
Software-Overclocker(in)
AW: Goa´uld Al´Kesh [scratch build]
einfac nur genial was du machst. Schöne Details mit den triebwerken und die Lage der Radis. Macht einen sehr guten eindruck das ganze
einfac nur genial was du machst. Schöne Details mit den triebwerken und die Lage der Radis. Macht einen sehr guten eindruck das ganze
micindustries
Freizeitschrauber(in)
AW: Goa´uld Al´Kesh [scratch build]
Ein ganz dickes RESPEKT! von mir! Das sieht hammermäßig aus. Ich bin nach wie vor sehr gespannt, wie beeindruckend dann erst das Endergebnis wird
Ein ganz dickes RESPEKT! von mir! Das sieht hammermäßig aus. Ich bin nach wie vor sehr gespannt, wie beeindruckend dann erst das Endergebnis wird
TE
TE
capten10
Freizeitschrauber(in)
AW: Goa´uld Al´Kesh [scratch build]
Hi,
Vielen Dank , macht mich nicht nervös ich weiß selber nicht was dabei raus kommt .
@shadie lass mal seh ich genauso, die Story war zwar gut aber mit der Besatzung des Teams wurde ich nie warm. Absr das Interesse an Atlantis und dem Hintergrund hat einen halt weiter gucken lassen.
Destiny war ja noch gewöhnungsbedürftiger, brauchte echt lange um damit warm zu werden aber enttäuschend war es trotzdem als sie so frühzeitig abgesetzt wurde.
Hi,
Vielen Dank , macht mich nicht nervös ich weiß selber nicht was dabei raus kommt .
@shadie lass mal seh ich genauso, die Story war zwar gut aber mit der Besatzung des Teams wurde ich nie warm. Absr das Interesse an Atlantis und dem Hintergrund hat einen halt weiter gucken lassen.
Destiny war ja noch gewöhnungsbedürftiger, brauchte echt lange um damit warm zu werden aber enttäuschend war es trotzdem als sie so frühzeitig abgesetzt wurde.
TE
TE
capten10
Freizeitschrauber(in)
AW: Goa´uld Al´Kesh [scratch build]
Tek´ma´tek Tauri!

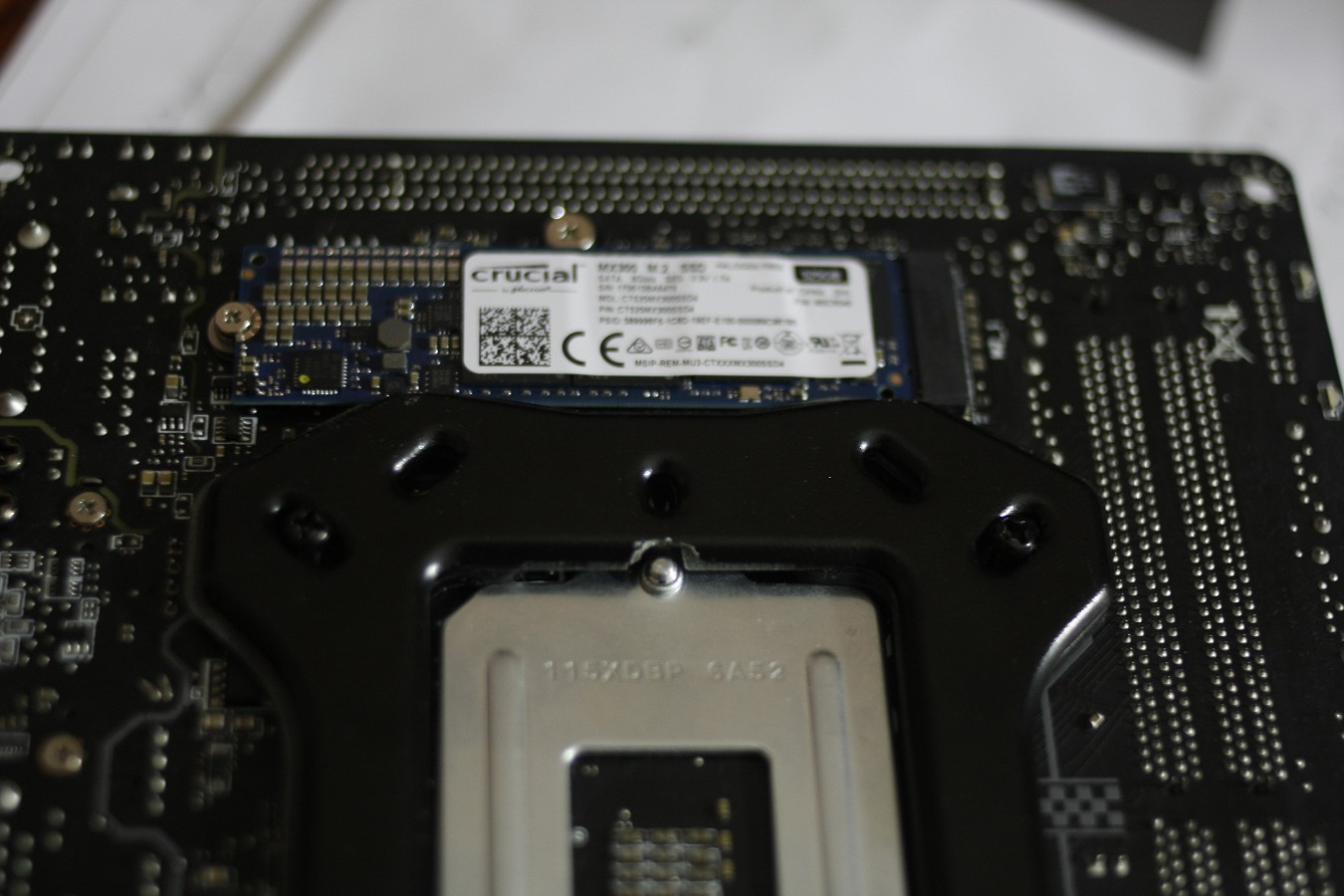

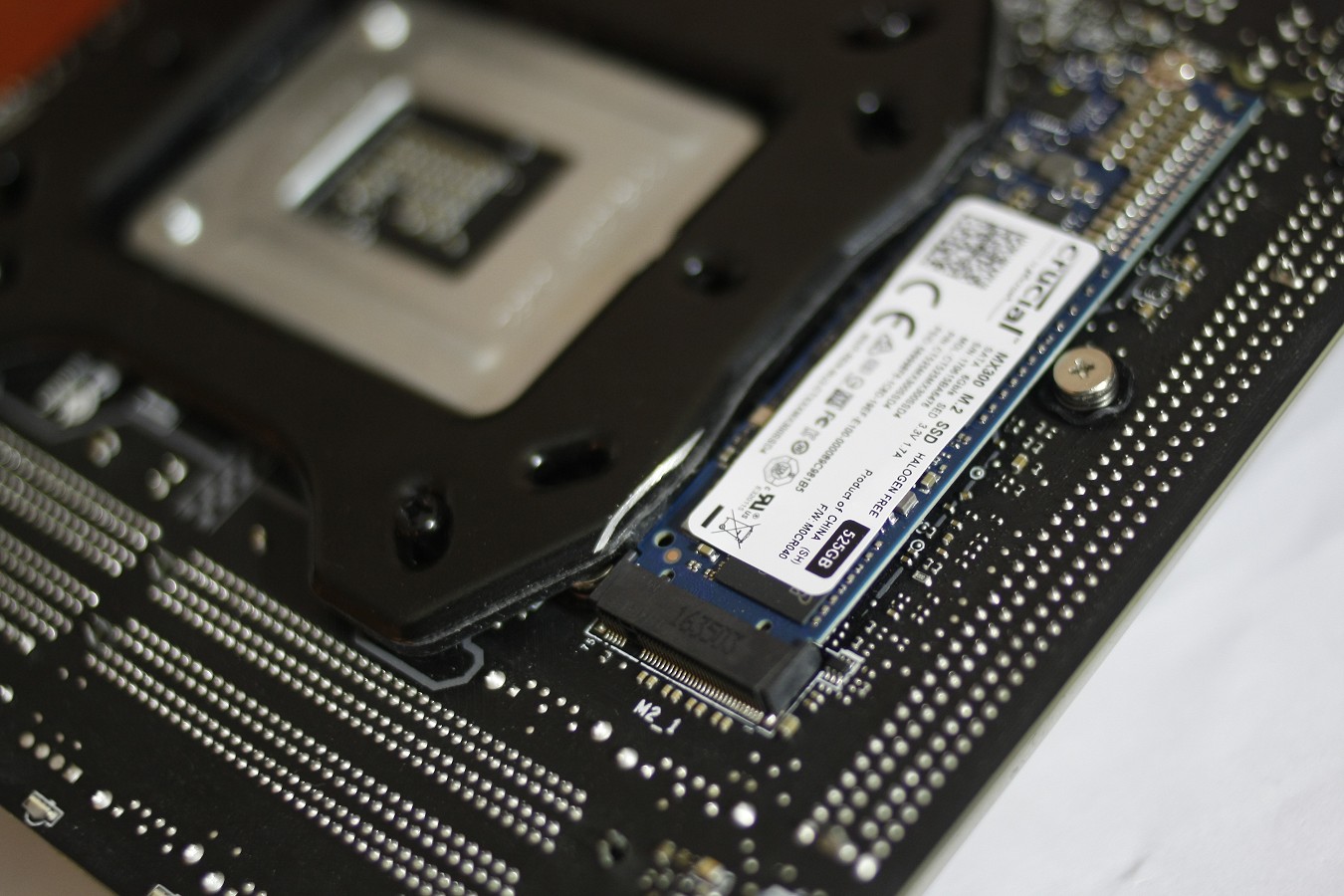

Nun ging es an den MB tray.

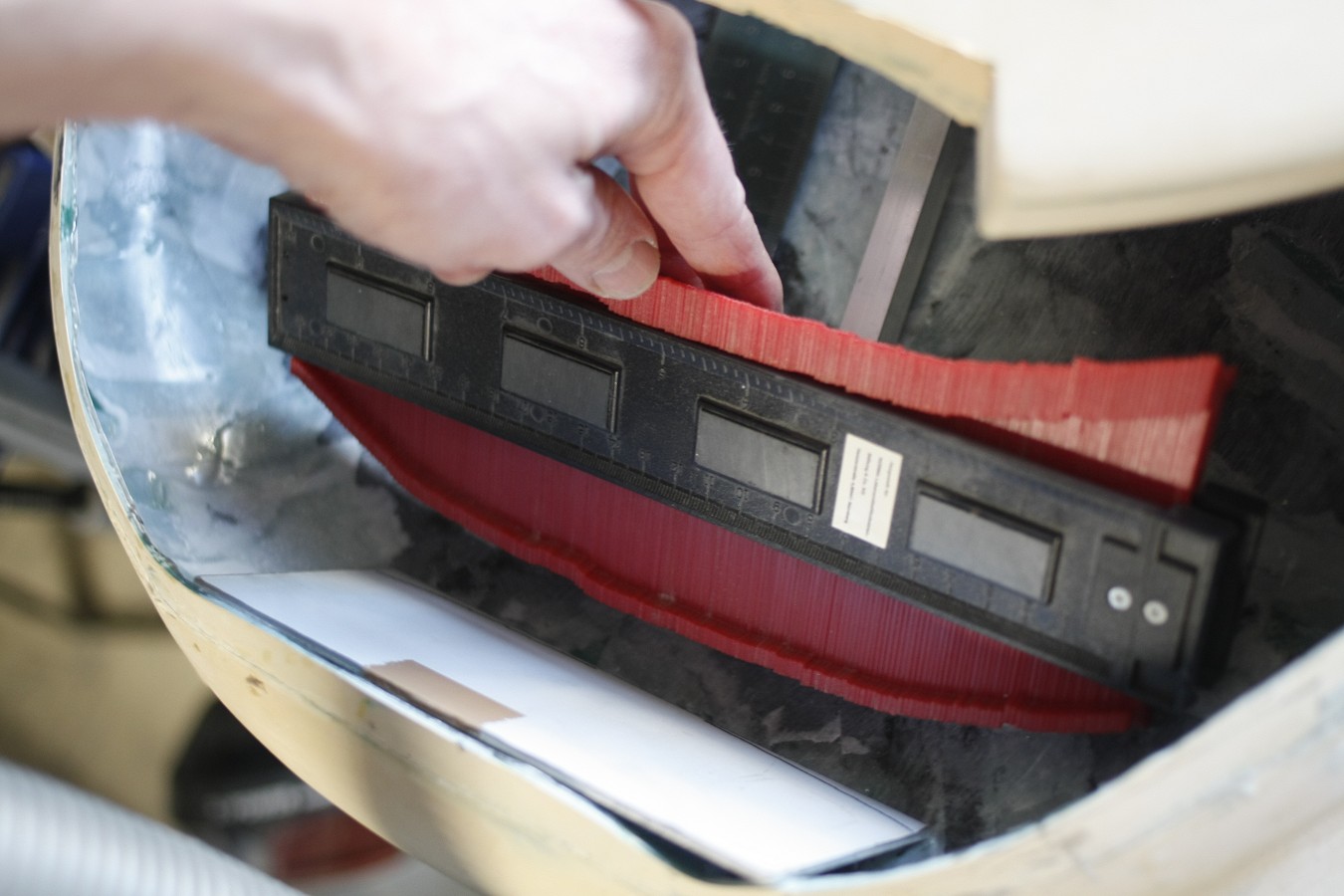

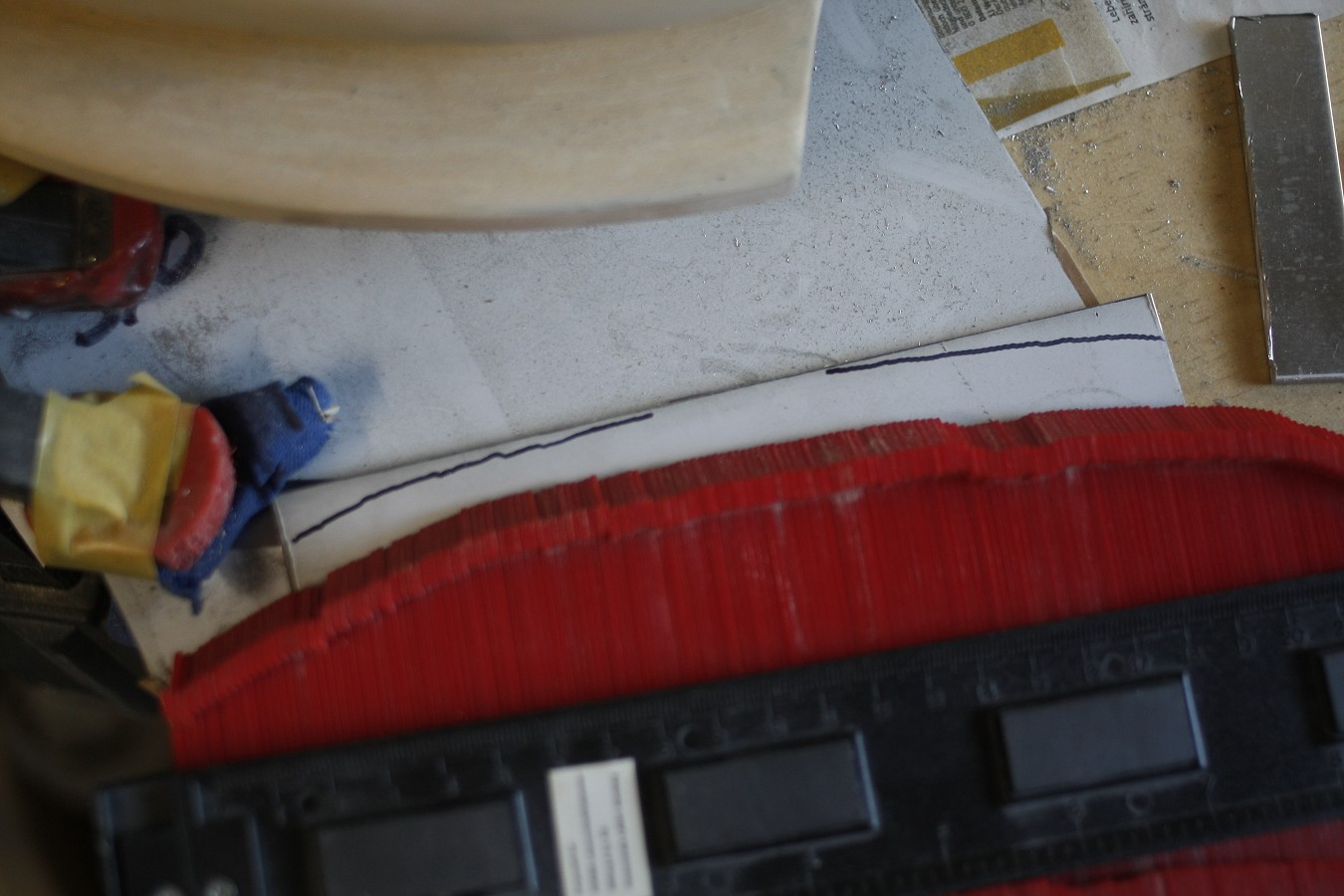

Um das Maß zu ermitteln habe ich einfach alle zwei Zentimeter vom Mittelpunkt aus gemessen
und mir auf dem Tray punkte gesetzt.
so konnte ich möglichst passgenau das Aluminium zuschneiden.
danach konnte ich die Position für das Riser Kabel festlegen, den Ausschnitt für das kabel machen
und die Gewinde dafür schneiden
dann wurden alle Kabeldurchführungen und Abstandshalter gesetzt
nebenher habe ich immer wieder mal Stellen nachgespachtelt und vor allem die Seitenflächen des Deckels mit dem Polyesterspachtel geglättet.

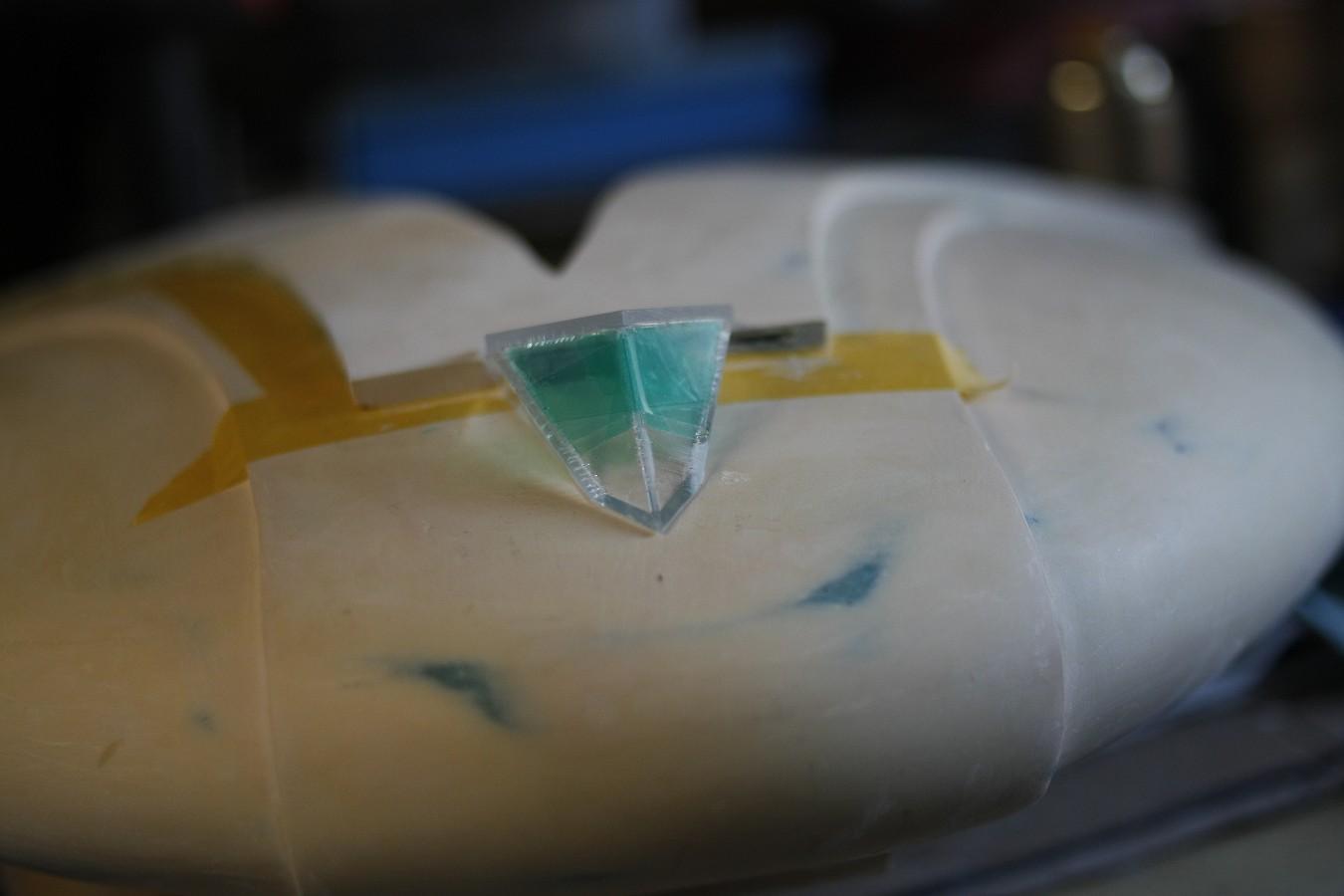

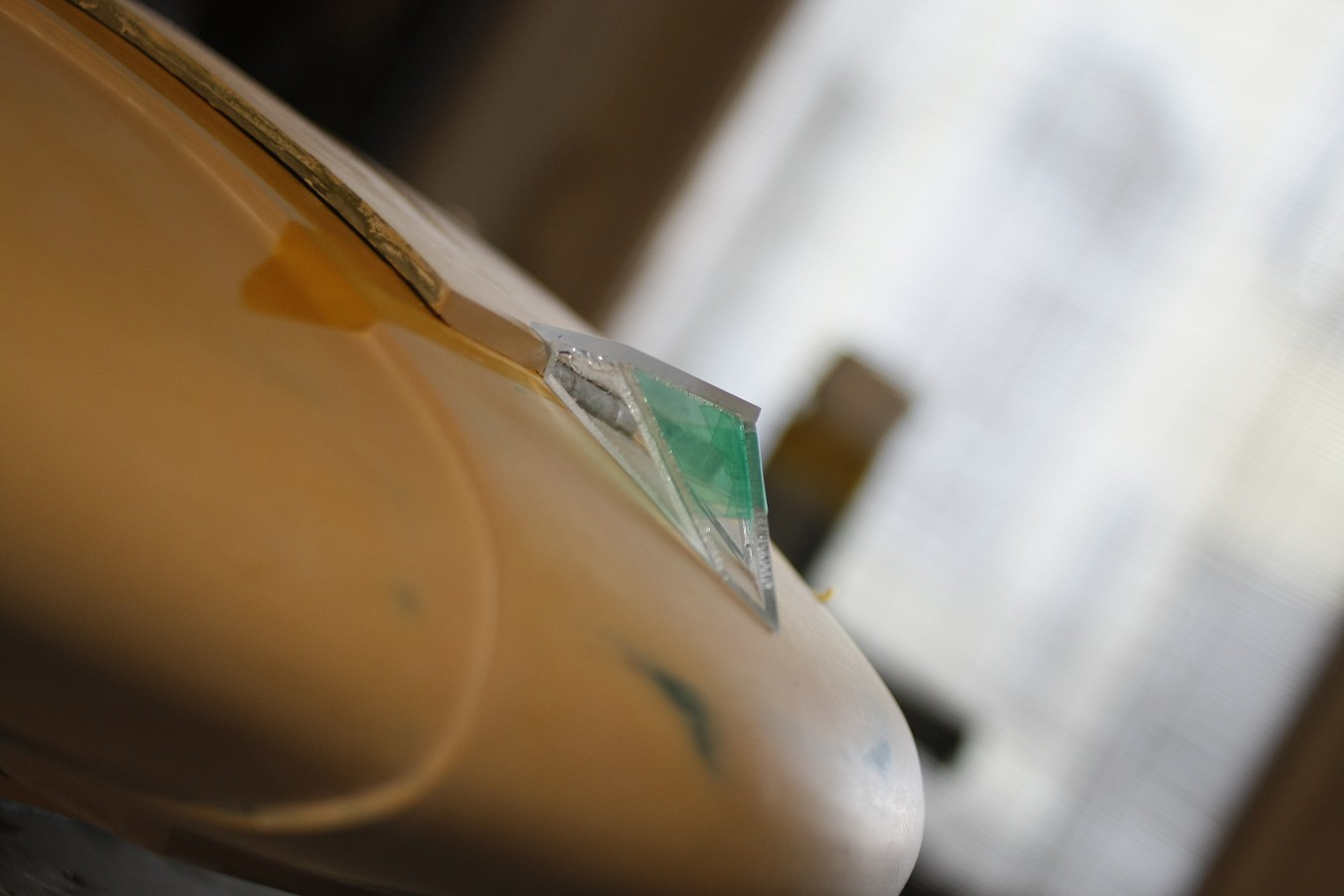

Nun ging es an das Cockpit.
Ich hab einfach etwas mit Plexiglas gespielt um zu sehen wo das ganze hinführt.
Die Fenster selbst sollen möglichst transparent bleiben, der Rest wird lackiert also durfte ich mit dem Acrifix nicht so rumsauen

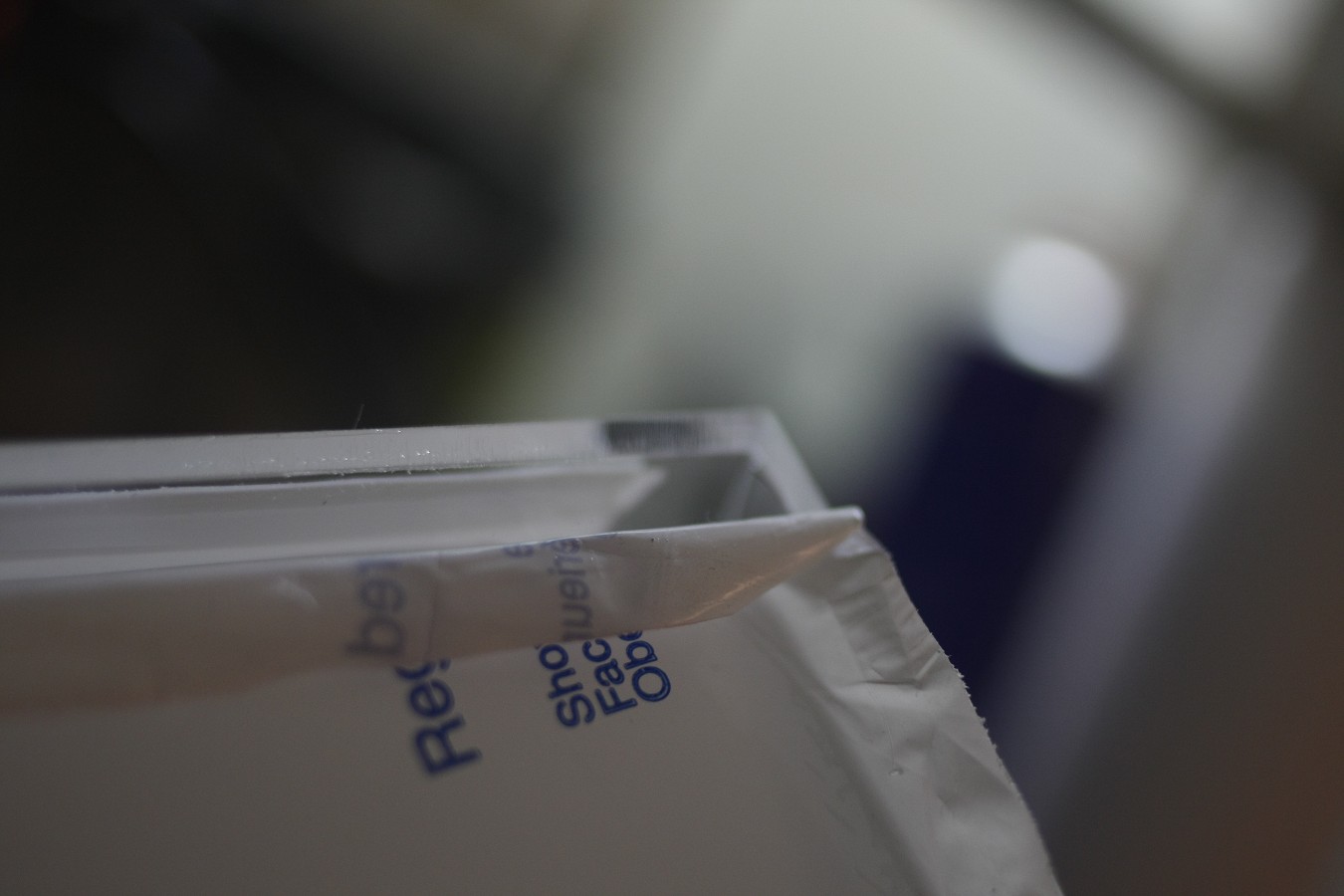

und habe die Klebestellen mit einem speziellen Polyester Klebeband geschützt.
(iwie ist hier alles aus Polyester, ich weiß ja auch nicht :rofl: )
Leider sind die Plexiglasreste alle nur aus XT und für jeden kleinen Schnitt die Säge anschmeißen war mir zu laut.
Also ein schonendes bearbeiten des Materials fiel aus, somit ließen sich die Spannungsrisse beim kleben kaum vermeiden.
Brauch man also nix zu sagen.

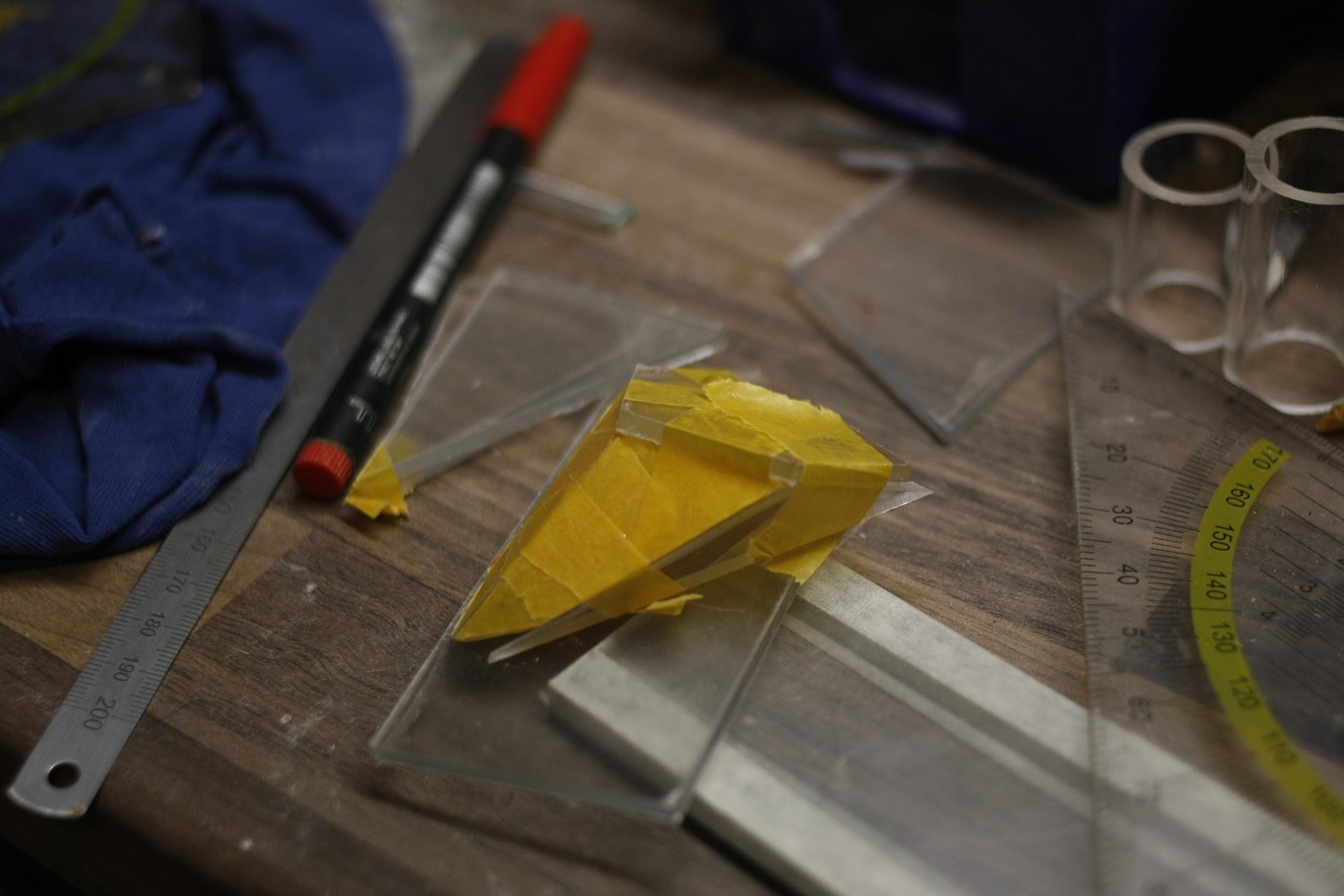

ich begann also Stück für Stück zusammen zu kleben
und jaaaa das passt

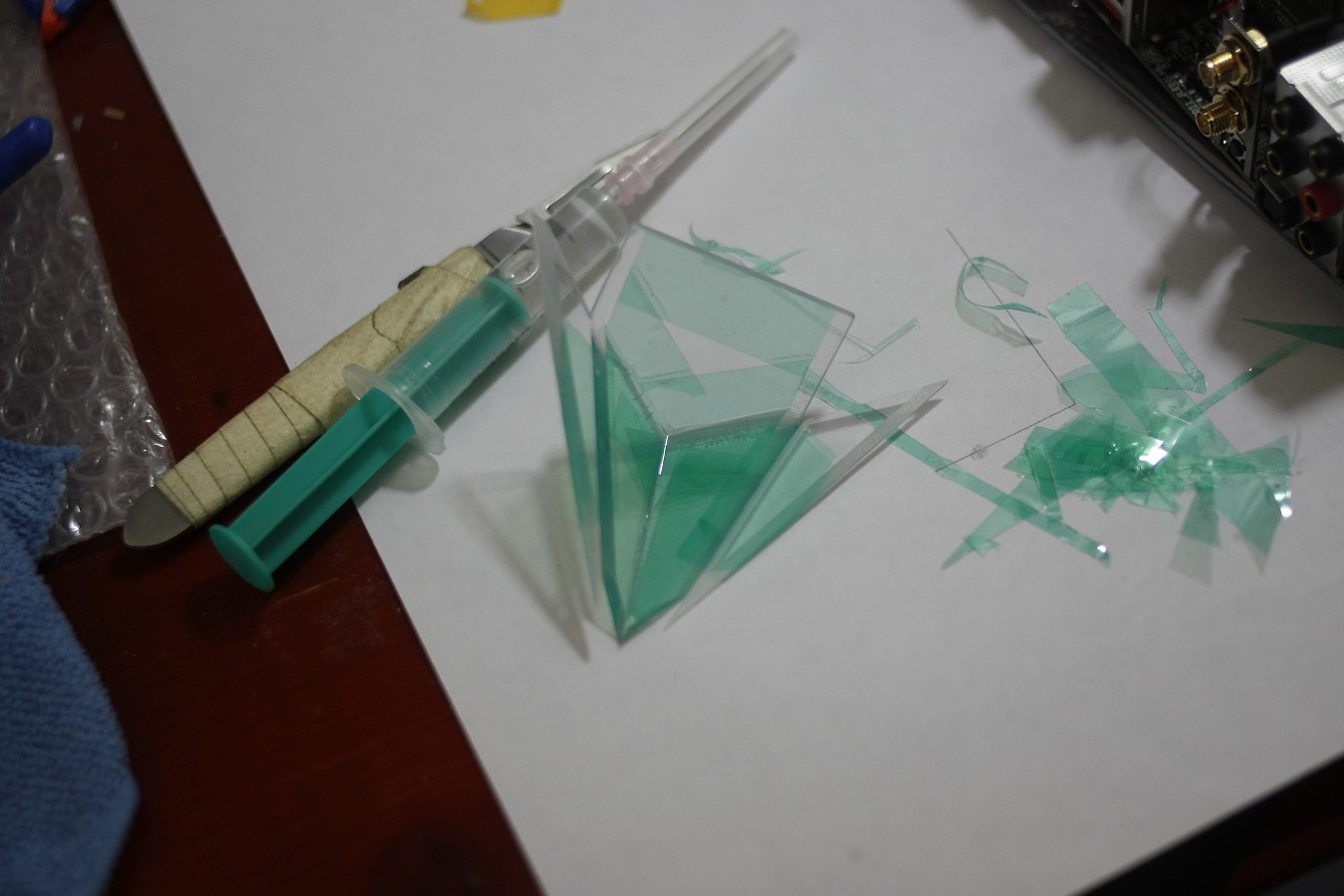

Nach dem kleben mit Acrifix 192 stößt man ,nach Aushärtung, das überschüssige Material mit einem Stechbeitel ab.
Entfernt das Klebeband und hier habe ich die Fenster alle schon für die Beschichtung neu abgeklebt
Als nächstes habe ich ein Minischarnier, großzügig mit dem Acrifix , in die Kanzel geklebt und auf der Schiffsseite ein Gewinde in das große Scharnier geschnitten (M1,5)
nun habe ich die Seiten noch begradigt und fertig.
Nun hab ich mit der Kanzel ein kleines Scharnier was das große Scharnier verdeckt
:rofl:
So jetzt der Reinfall überhaupt. Nebenbei habe ich an passenden Füßen für das Alkesh gearbeitet aber leider hat das Original keine. Bzw finde ich nirgends Aufnahmen davon.
Einfach auf den Boden stellen möchte ich es auch nicht.
Dies ist jetzt ein leichter mix eines Konzeptes vom Alkesh und glaub Deadalus Landekufen
Ja gut ich hab mir also die halbe Woche um die Ohren geschlagen um in die Füße USB und HDMI Adapter zu integrieren,
das ganze ein bisschen spacig aussehen zu lassen aber auch wenn die Füße an sich schick sind passen sie absolut nicht zu dem Alkesh.
Die kommen also in die Vitrine, ich muss schauen welche Lösung ich dafür finde.
Auf die einzelnen Arbeitsschritte gehe ich deshalb gar nicht ein.
Irgendwann muss ich es ja machen, auch will ich endlich Gasdruckdämpfer für den Deckel einbauen aber ohne die Pyramide ist mir der Deckel noch zu instabil.
Also los ging es.

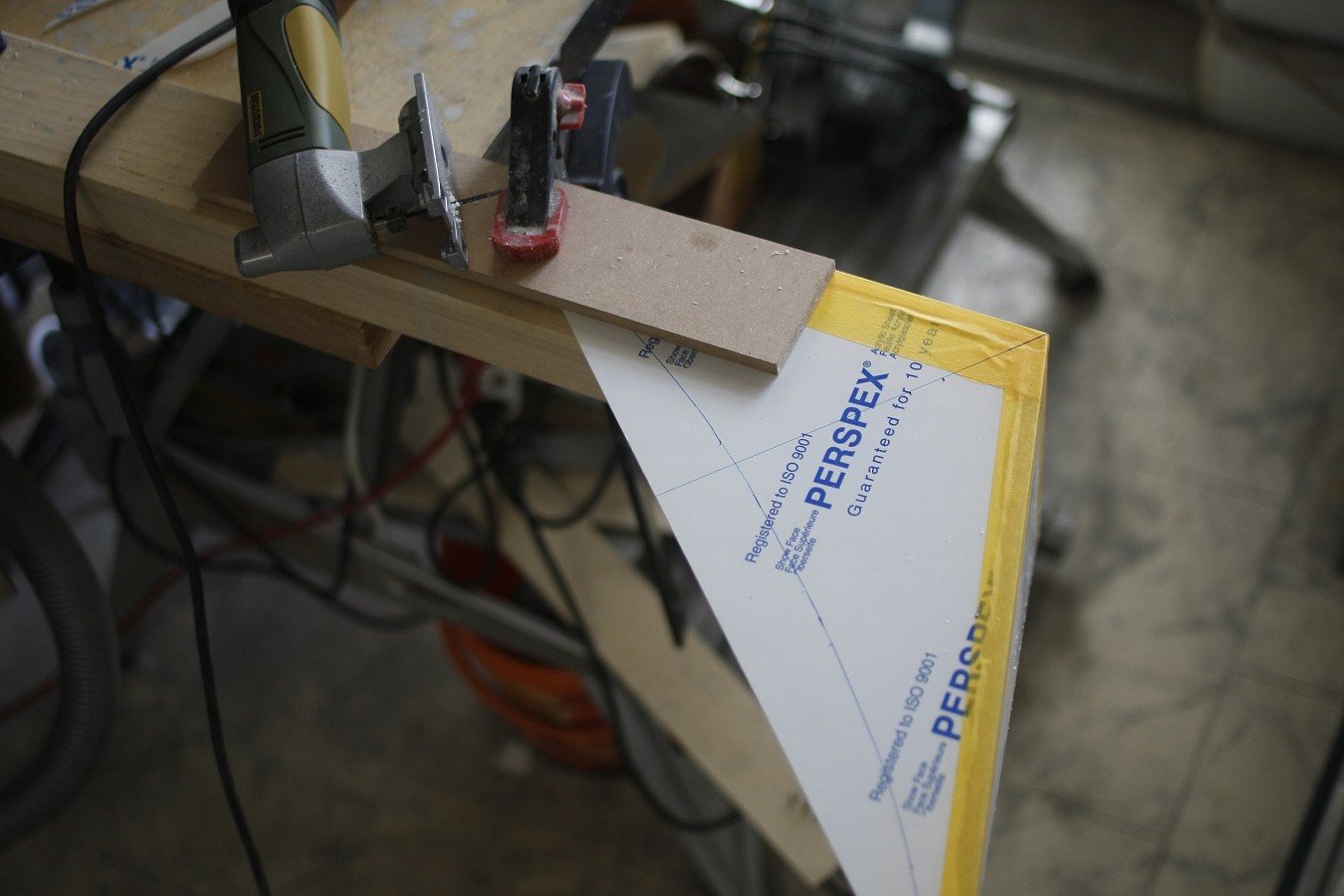

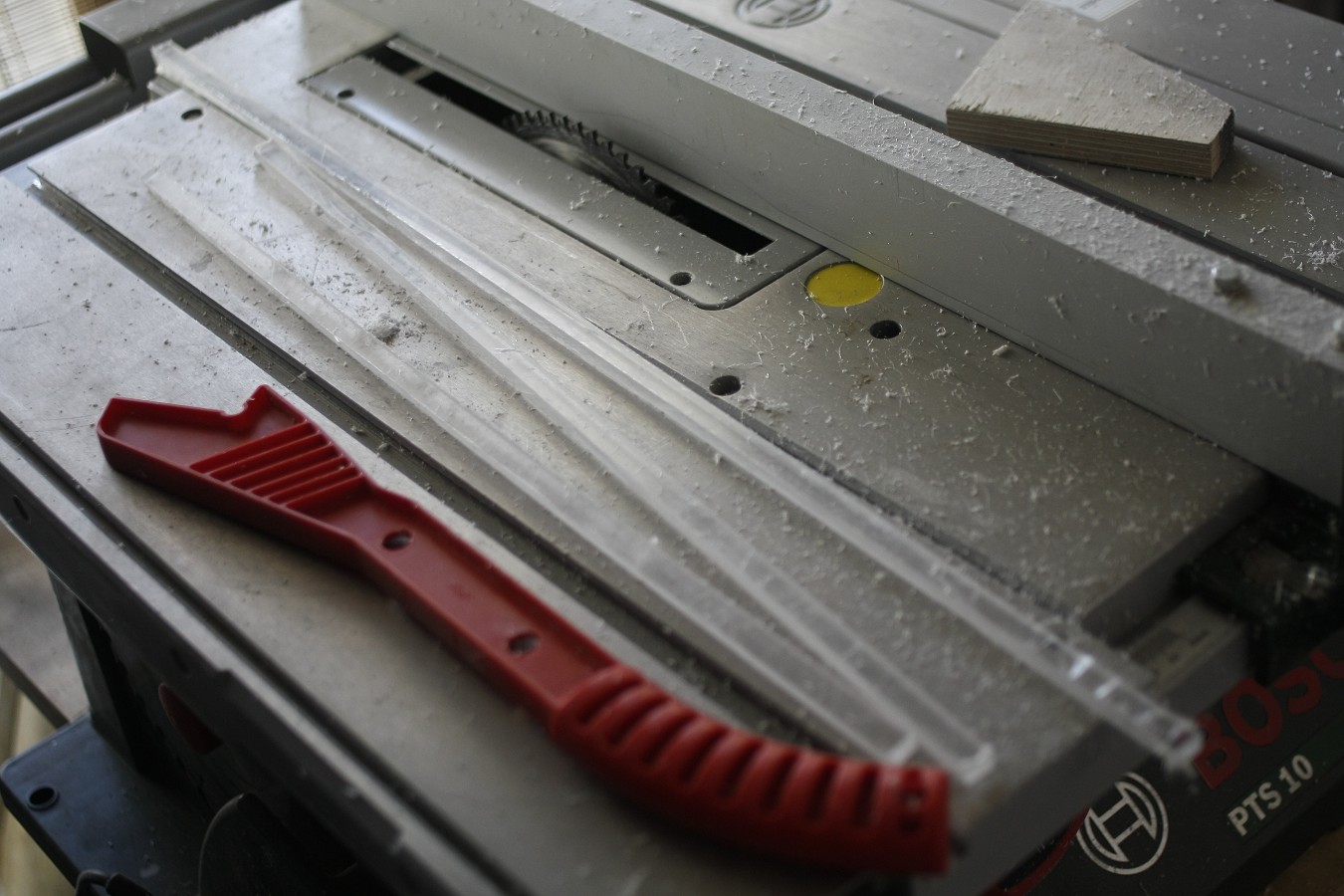

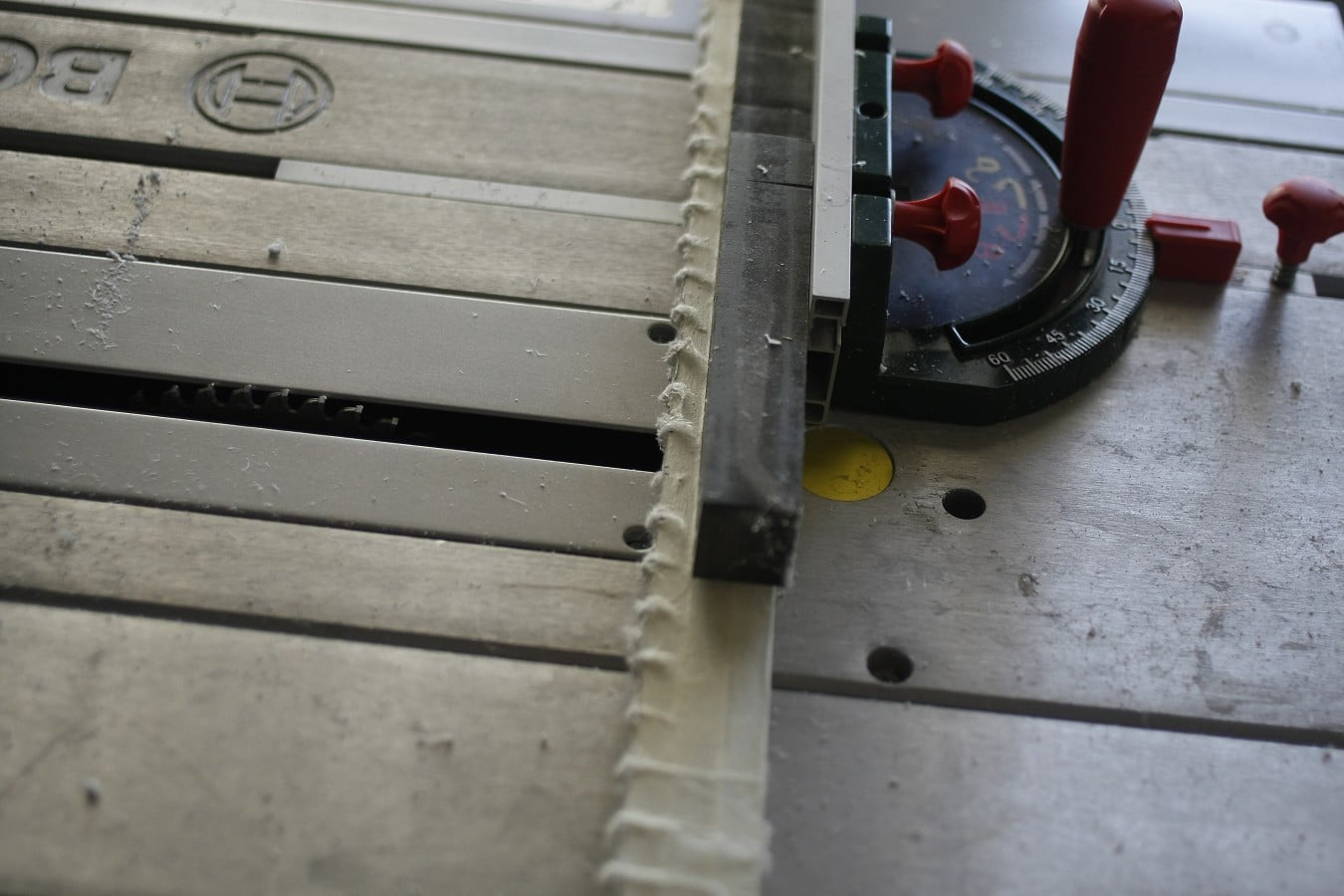

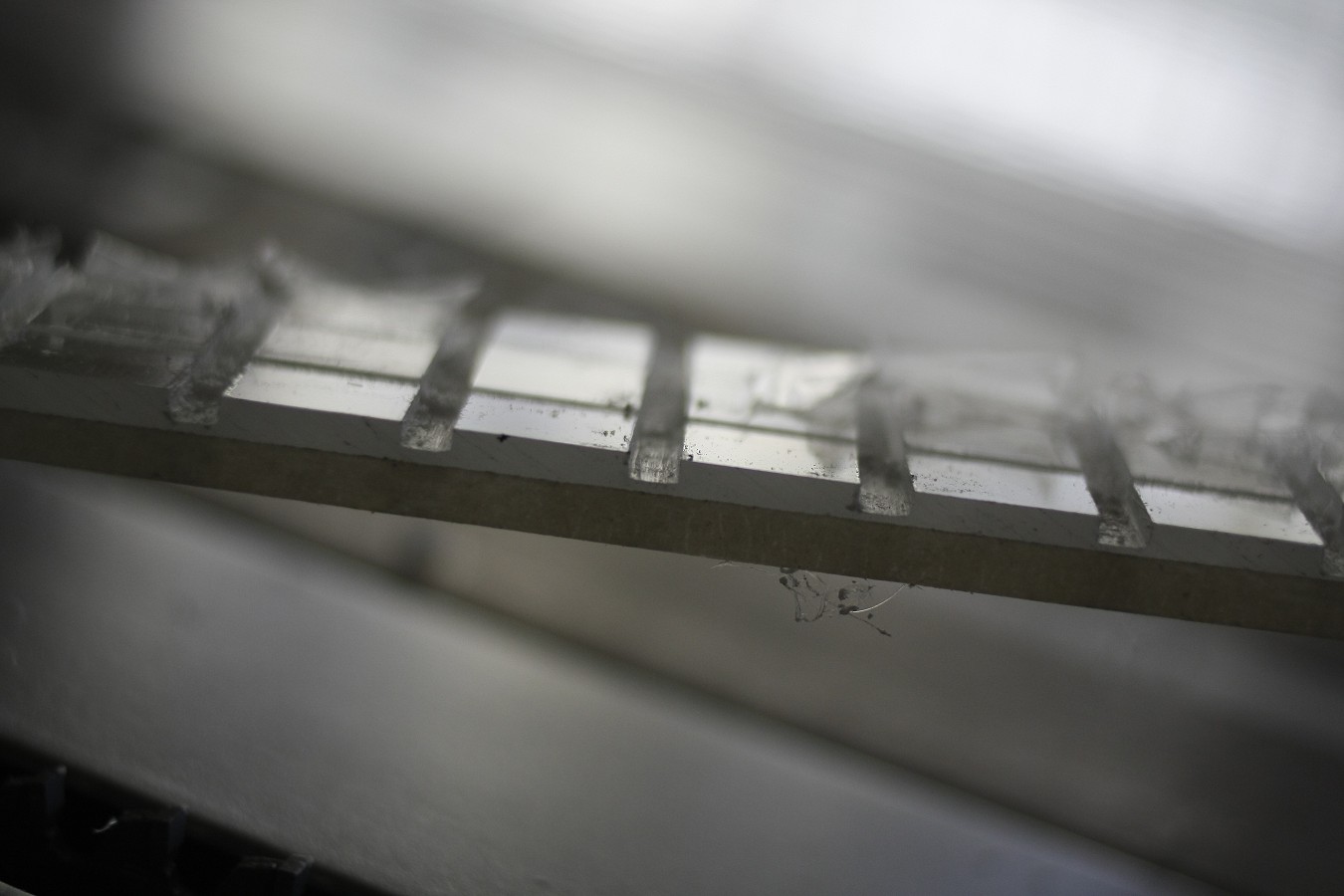

Auf Anhieb hat es leider nicht geklappt alles sauber auf Gehrung zuzuschneiden,

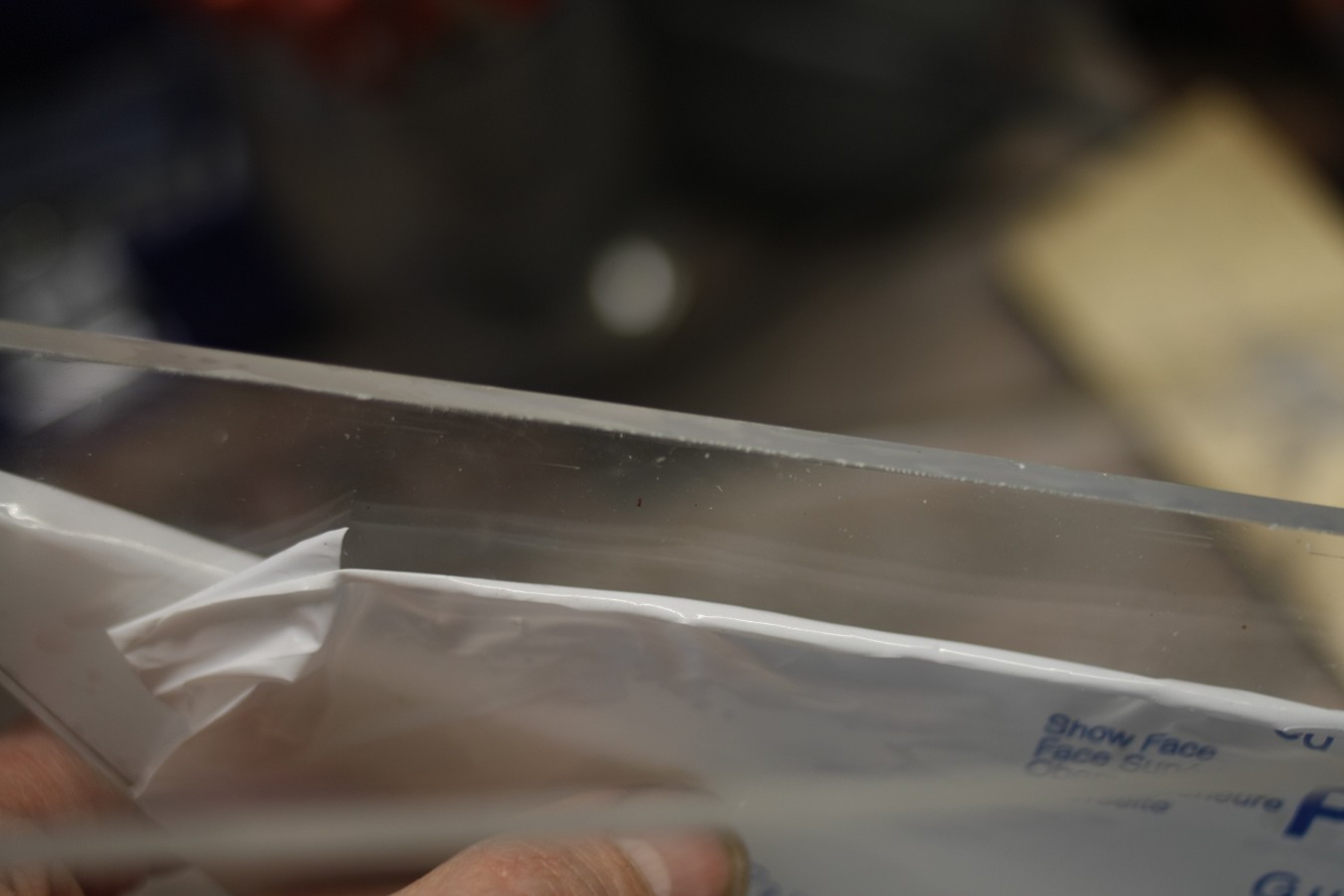

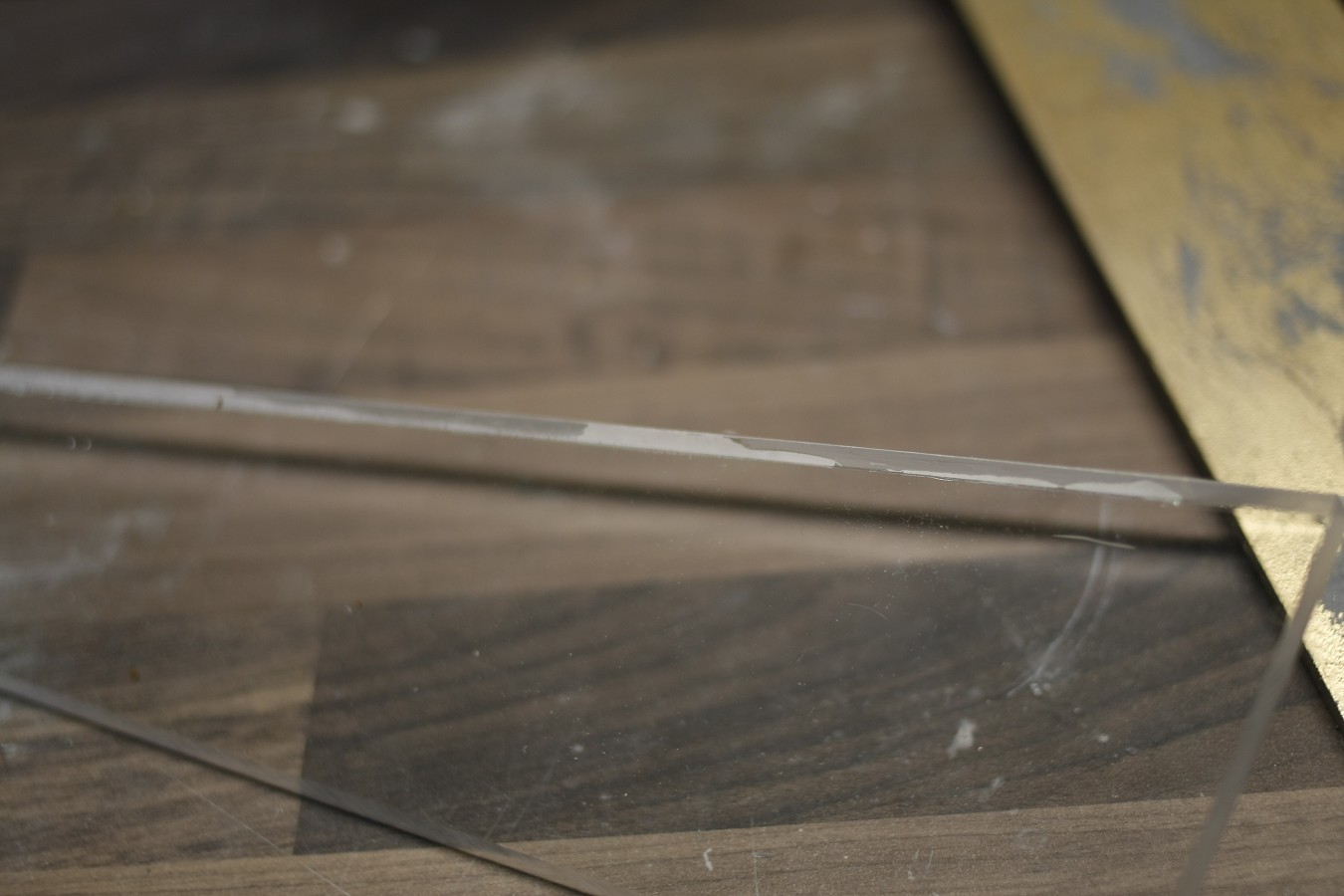

leider ist mir eine Platte beim Zuschneiden etwas verrutscht und bei einer anderen die Spitze weggebrochen.

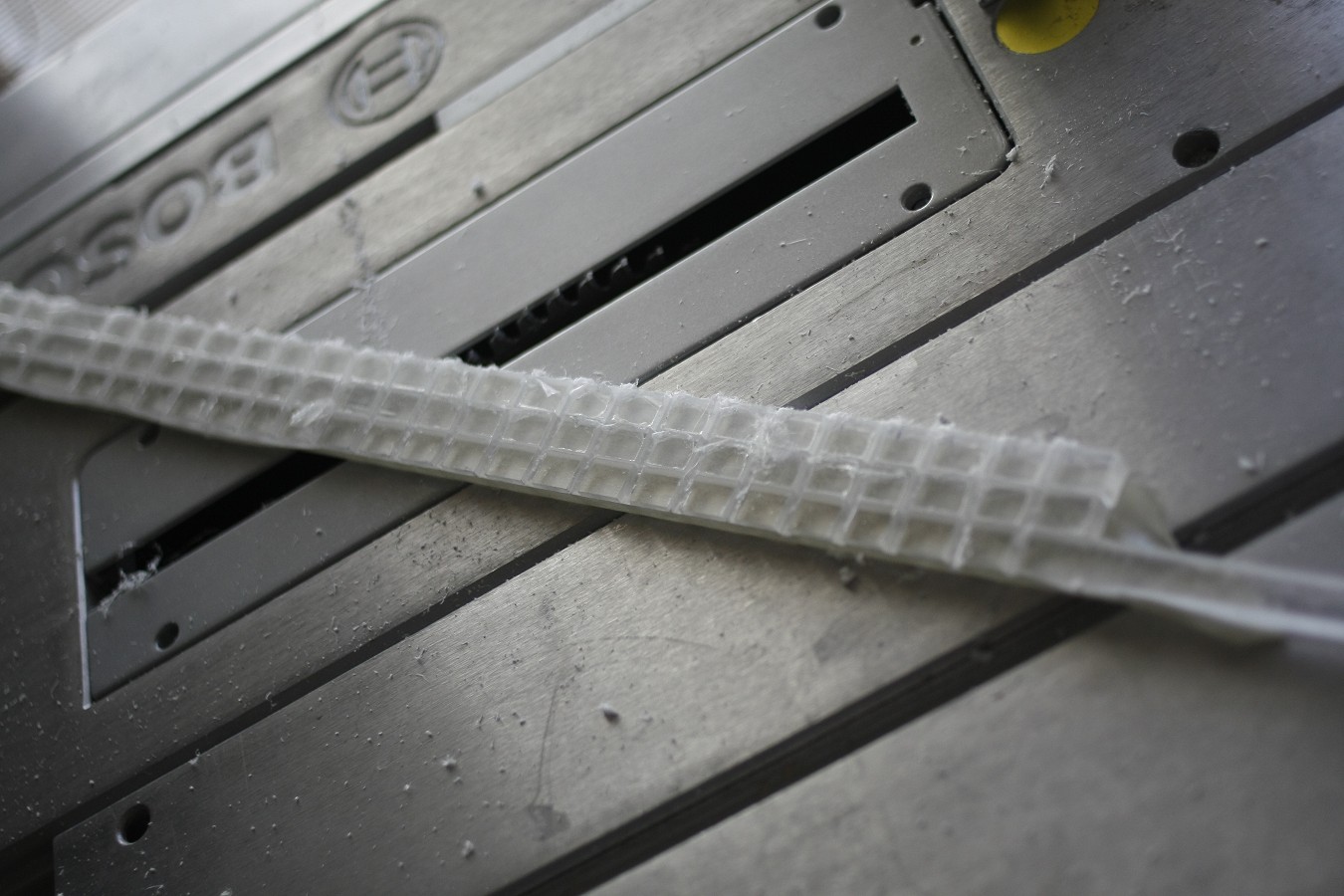

Trotz arsch teurem Plexiglassägeblatt, aber mein Vorschub war einfach nur zu hoch.
Dummerweise war ich dann so verwirrt das ich beim zweiten versuch natürlich genau die Platte zugesägt habe die ich schon hatte und nicht das passende Gegenstück :rofl:
Von da ab ging es nur Bergab Winkel vertauscht und und und.
Naja nobody is perfect. Ich arbeite einfach viel zu selten mit der Kreissäge.

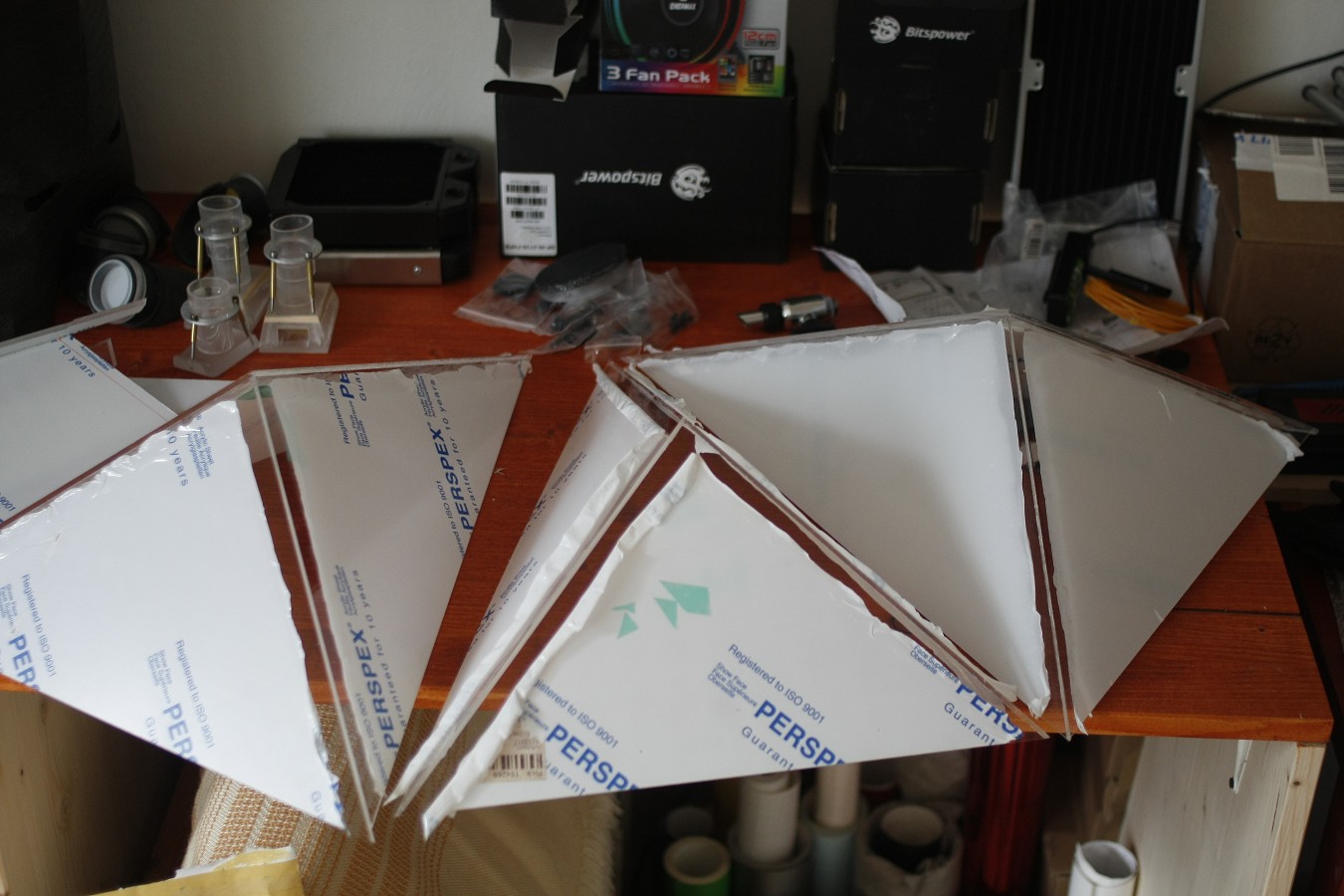

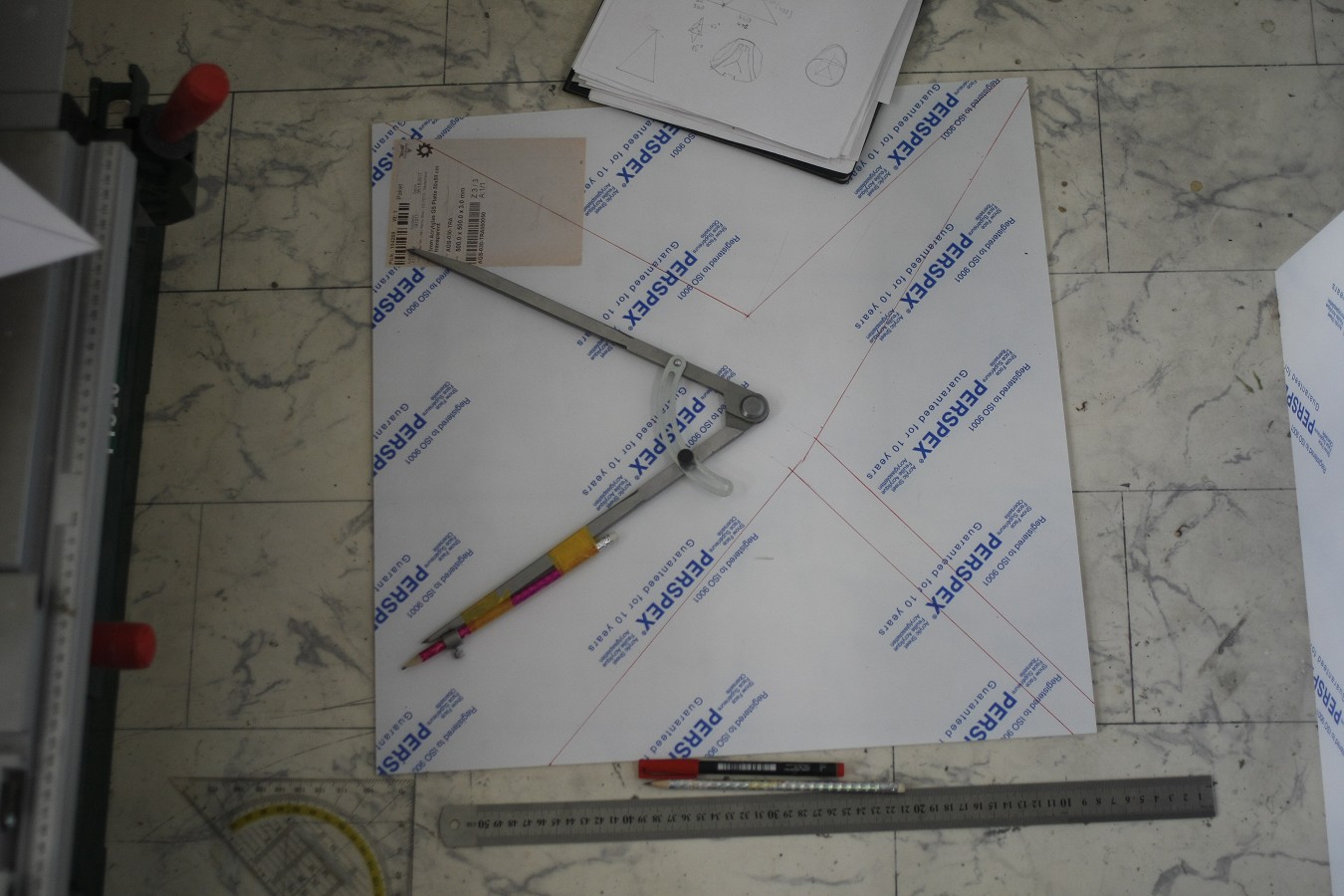

Drei Plexiglas Platten GS a 50x50 hatte ich mir dafür gekauft.
Erstaunlicherweise konnte ich alle Teile der Pyramide aus einer Platte schneiden aber zwei sind nun verarbeitet.

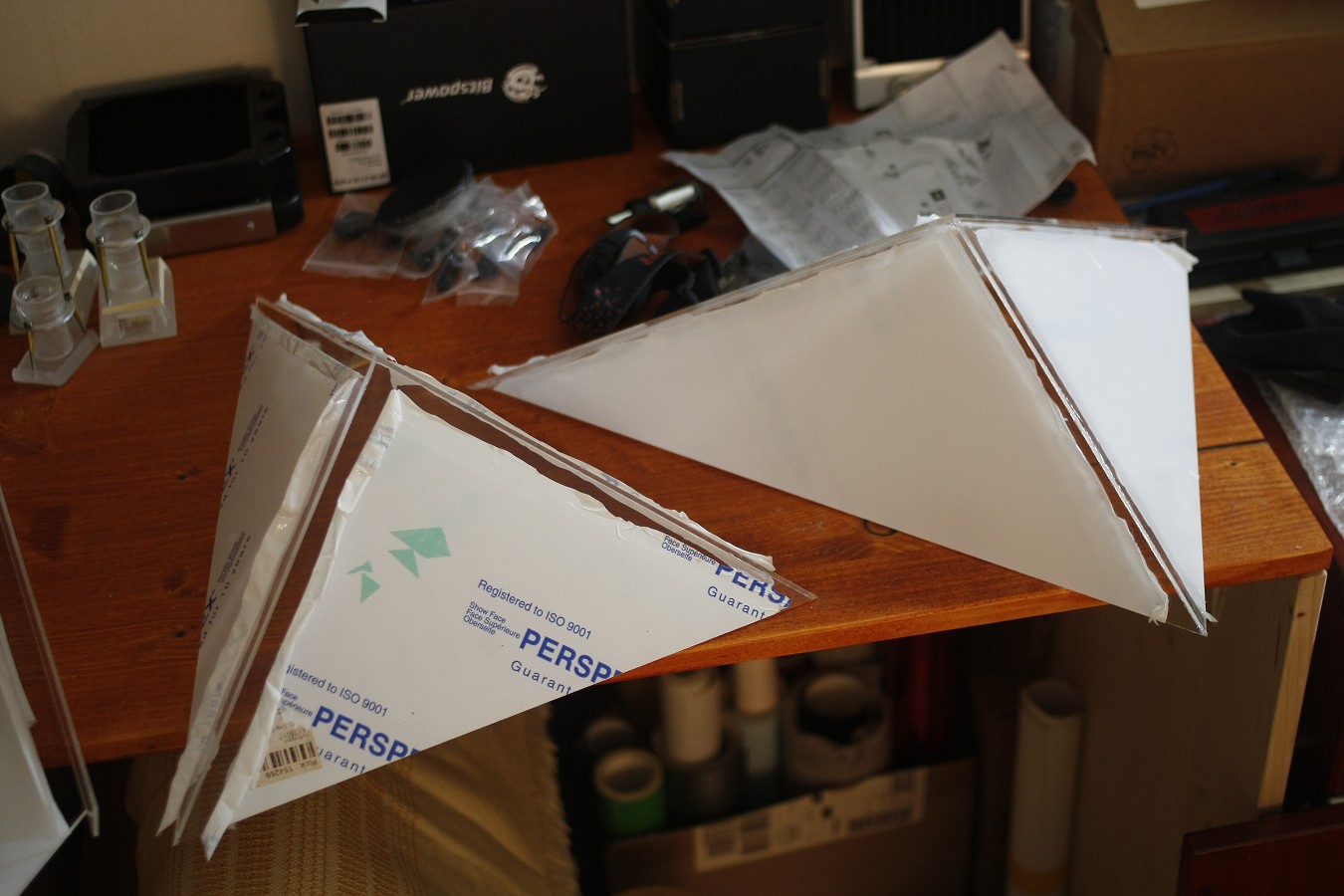

Die Pyramide mit der weißen Folie ist nun perfekt, die andere hat Sägespuren und ein zwei abgebrochene Spitzen.

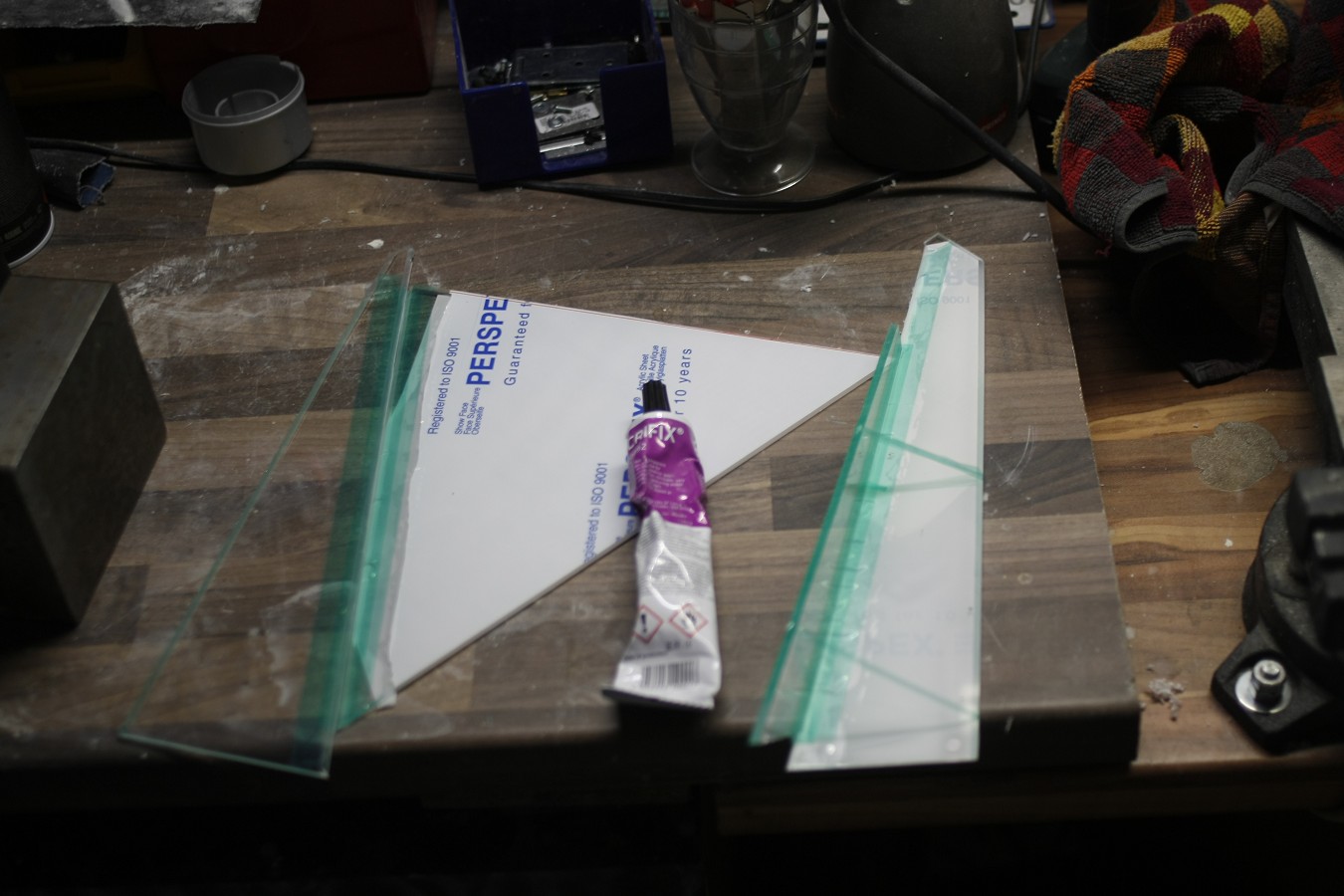

Als nächstes werde ich die Platten zum Kleben vorbereiten.
Alle Schnittflächen noch mit der Ziehklinge abziehen, wieder sauber alles mit dem Polyesterklebeband abkleben und dann kleben.
Nun eine Frage, kennt sich irgendwer mit der perfekten Verklebung von Plexiglas aus?
Normalerweise wollte ich jetzt alle drei Teile nebeneinander positionieren und mit dem Klebeband zusammen kleben, bis auf die dritte Seite.
Den Kleber R192 auftragen und die ganze Pyramide zusammenklappen und die dritte Seite mit Klebeband in Form halten.
Da der R192 aber verdammt schnell zieht habe ich bei der dritten Seite etwas bedenken.

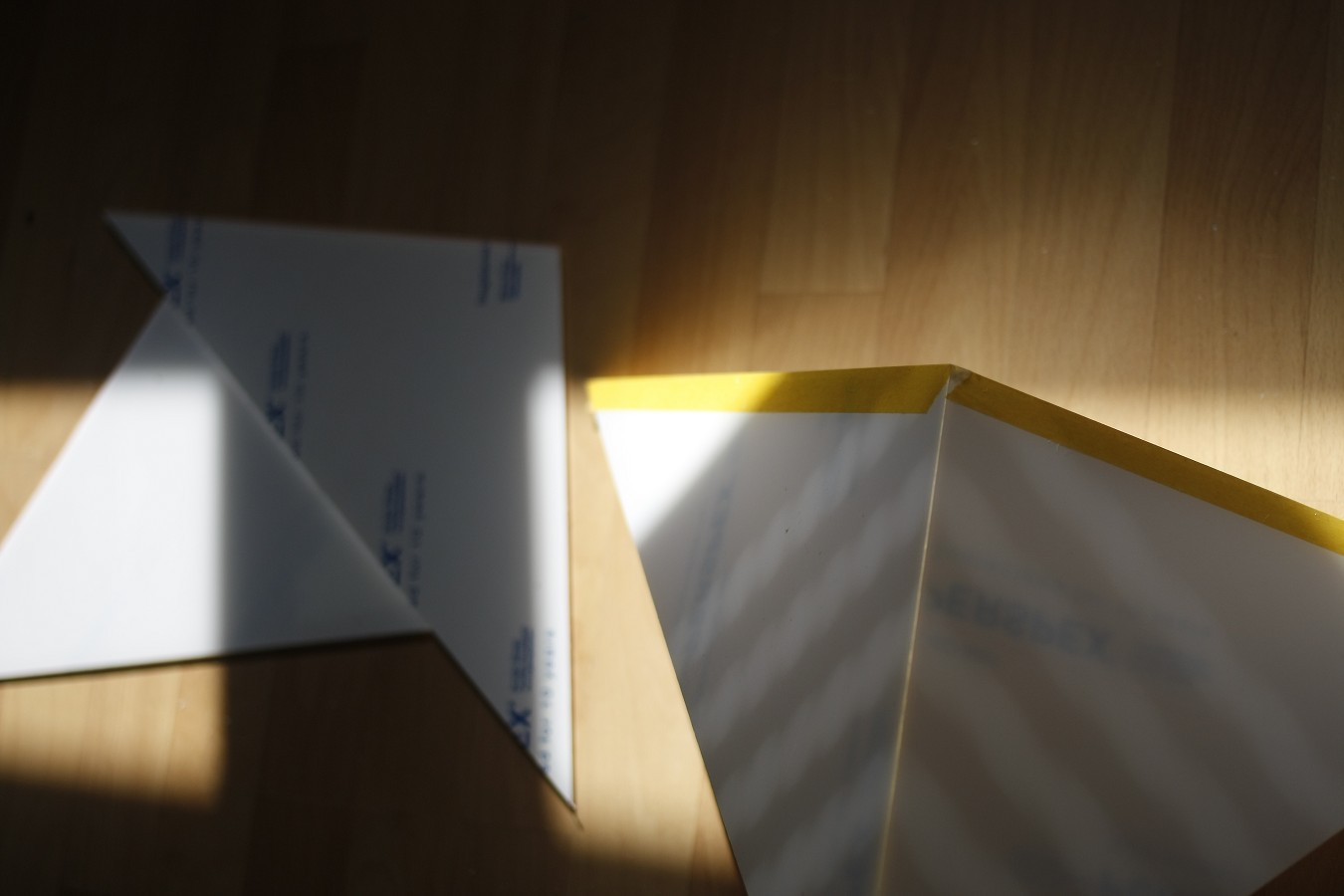

Zweite Möglichkeit wäre wie auf dem letzten Foto die Pyramide fertig zusammen zu kleben und den Acrifix wie Silikon in die Fugen zu drücken.
Die Option wäre am sichersten allerdings traue ich der Kapillarwirkung vom R192 nicht ganz weil er ebend so schnell anzieht.
Dafür wäre der R116 besser nur bei dem habe ich zu viel Angst wegen Blasenbildung und vergilben. Evonik selbst empfiehlt für Stumpfverklebung den R192.
Bei Variante A wollte ich die Pyramide gleich am Stück verkleben oder wäre es besser lieber jede Seite einzeln zu kleben?
Danke ich hoffe jemand hat einen Tipp für mich.
Nun ging es an den MB tray.
Um das Maß zu ermitteln habe ich einfach alle zwei Zentimeter vom Mittelpunkt aus gemessen
und mir auf dem Tray punkte gesetzt.
so konnte ich möglichst passgenau das Aluminium zuschneiden.
danach konnte ich die Position für das Riser Kabel festlegen, den Ausschnitt für das kabel machen
und die Gewinde dafür schneiden
dann wurden alle Kabeldurchführungen und Abstandshalter gesetzt
nebenher habe ich immer wieder mal Stellen nachgespachtelt und vor allem die Seitenflächen des Deckels mit dem Polyesterspachtel geglättet.
Nun ging es an das Cockpit.
Ich hab einfach etwas mit Plexiglas gespielt um zu sehen wo das ganze hinführt.
Die Fenster selbst sollen möglichst transparent bleiben, der Rest wird lackiert also durfte ich mit dem Acrifix nicht so rumsauen
und habe die Klebestellen mit einem speziellen Polyester Klebeband geschützt.
(iwie ist hier alles aus Polyester, ich weiß ja auch nicht :rofl: )
Leider sind die Plexiglasreste alle nur aus XT und für jeden kleinen Schnitt die Säge anschmeißen war mir zu laut.
Also ein schonendes bearbeiten des Materials fiel aus, somit ließen sich die Spannungsrisse beim kleben kaum vermeiden.
Brauch man also nix zu sagen.
ich begann also Stück für Stück zusammen zu kleben
und jaaaa das passt
Nach dem kleben mit Acrifix 192 stößt man ,nach Aushärtung, das überschüssige Material mit einem Stechbeitel ab.
Entfernt das Klebeband und hier habe ich die Fenster alle schon für die Beschichtung neu abgeklebt
Als nächstes habe ich ein Minischarnier, großzügig mit dem Acrifix , in die Kanzel geklebt und auf der Schiffsseite ein Gewinde in das große Scharnier geschnitten (M1,5)
nun habe ich die Seiten noch begradigt und fertig.
Nun hab ich mit der Kanzel ein kleines Scharnier was das große Scharnier verdeckt
:rofl:So jetzt der Reinfall überhaupt. Nebenbei habe ich an passenden Füßen für das Alkesh gearbeitet aber leider hat das Original keine. Bzw finde ich nirgends Aufnahmen davon.
Einfach auf den Boden stellen möchte ich es auch nicht.
Dies ist jetzt ein leichter mix eines Konzeptes vom Alkesh und glaub Deadalus Landekufen
Ja gut ich hab mir also die halbe Woche um die Ohren geschlagen um in die Füße USB und HDMI Adapter zu integrieren,
das ganze ein bisschen spacig aussehen zu lassen aber auch wenn die Füße an sich schick sind passen sie absolut nicht zu dem Alkesh.
Die kommen also in die Vitrine, ich muss schauen welche Lösung ich dafür finde.
Auf die einzelnen Arbeitsschritte gehe ich deshalb gar nicht ein.
Irgendwann muss ich es ja machen, auch will ich endlich Gasdruckdämpfer für den Deckel einbauen aber ohne die Pyramide ist mir der Deckel noch zu instabil.
Also los ging es.
Auf Anhieb hat es leider nicht geklappt alles sauber auf Gehrung zuzuschneiden,
leider ist mir eine Platte beim Zuschneiden etwas verrutscht und bei einer anderen die Spitze weggebrochen.
Trotz arsch teurem Plexiglassägeblatt, aber mein Vorschub war einfach nur zu hoch.
Dummerweise war ich dann so verwirrt das ich beim zweiten versuch natürlich genau die Platte zugesägt habe die ich schon hatte und nicht das passende Gegenstück :rofl:
Von da ab ging es nur Bergab
Winkel vertauscht und und und.Naja nobody is perfect. Ich arbeite einfach viel zu selten mit der Kreissäge.
Drei Plexiglas Platten GS a 50x50 hatte ich mir dafür gekauft.
Erstaunlicherweise konnte ich alle Teile der Pyramide aus einer Platte schneiden aber zwei sind nun verarbeitet.
Die Pyramide mit der weißen Folie ist nun perfekt, die andere hat Sägespuren und ein zwei abgebrochene Spitzen.
Als nächstes werde ich die Platten zum Kleben vorbereiten.
Alle Schnittflächen noch mit der Ziehklinge abziehen, wieder sauber alles mit dem Polyesterklebeband abkleben und dann kleben.
Nun eine Frage, kennt sich irgendwer mit der perfekten Verklebung von Plexiglas aus?
Normalerweise wollte ich jetzt alle drei Teile nebeneinander positionieren und mit dem Klebeband zusammen kleben, bis auf die dritte Seite.
Den Kleber R192 auftragen und die ganze Pyramide zusammenklappen und die dritte Seite mit Klebeband in Form halten.
Da der R192 aber verdammt schnell zieht habe ich bei der dritten Seite etwas bedenken.
Zweite Möglichkeit wäre wie auf dem letzten Foto die Pyramide fertig zusammen zu kleben und den Acrifix wie Silikon in die Fugen zu drücken.
Die Option wäre am sichersten allerdings traue ich der Kapillarwirkung vom R192 nicht ganz weil er ebend so schnell anzieht.
Dafür wäre der R116 besser nur bei dem habe ich zu viel Angst wegen Blasenbildung und vergilben. Evonik selbst empfiehlt für Stumpfverklebung den R192.
Bei Variante A wollte ich die Pyramide gleich am Stück verkleben oder wäre es besser lieber jede Seite einzeln zu kleben?
Danke ich hoffe jemand hat einen Tipp für mich.
Anhänge
Corsair_Fan
Software-Overclocker(in)
AW: Goa´uld Al´Kesh [scratch build]
super Interessantes Update wieder mal
super Interessantes Update wieder mal
TE
TE
capten10
Freizeitschrauber(in)
AW: Goa´uld Al´Kesh [scratch build]
Hallo und weiter geht's.
Vor dem Verkleben der Pyramide hab ich noch ein paar Versuche durchgeführt.
Es war mir eigentlich schon klar aber ich musste mein Wissen nochmal wach rufen.

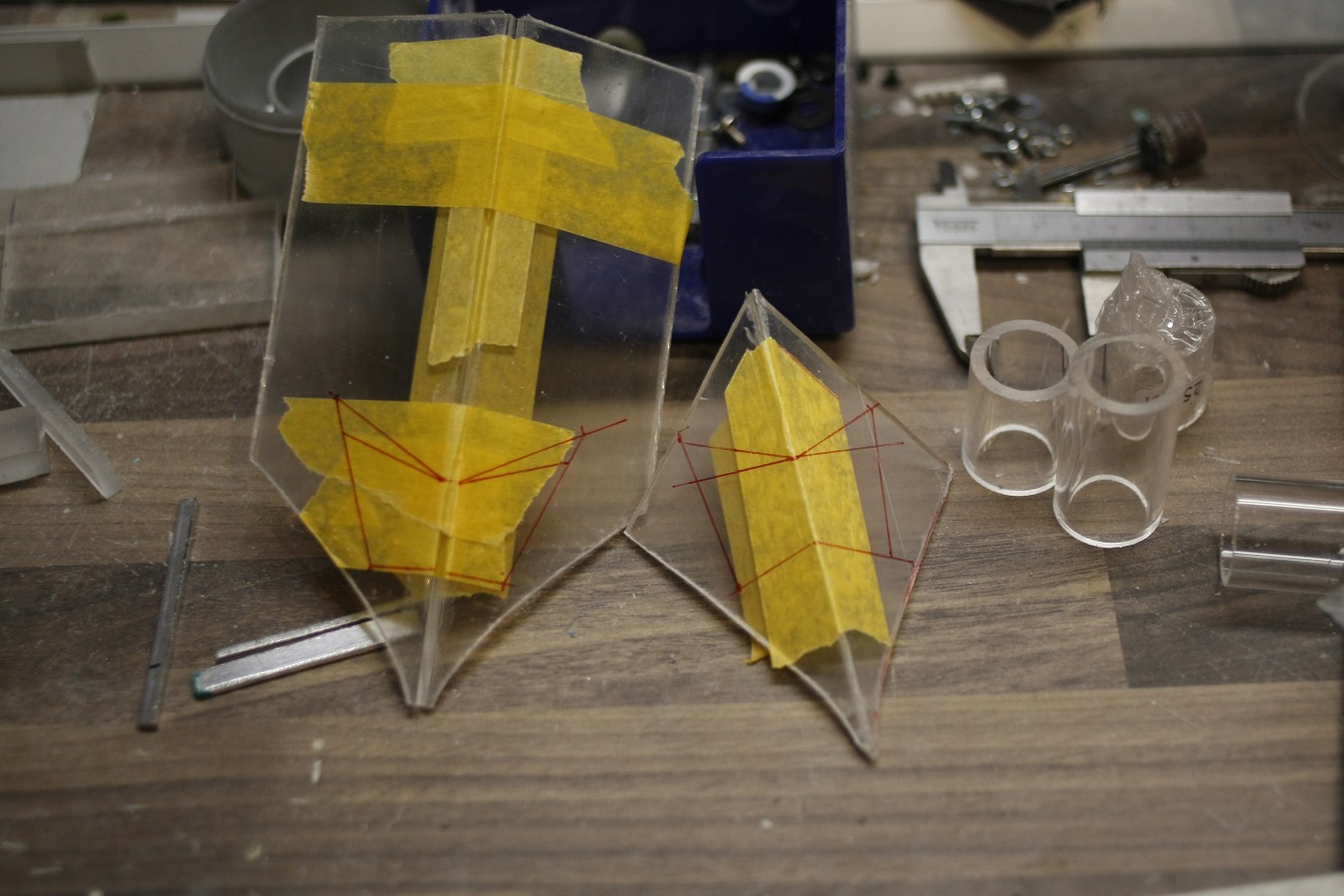

Also zwei Tests
1. mit dem R192 die Fuge füllen und danach erst zusammenklappen bzw in Position bringen und
2. das Werkstück gleich fertig ausrichten und nur den R192 in die Fuge füllen
2. wie vermutet reicht die Kapillarwirkung des R192 nicht aus um die Fuge komplett und sauber zu füllen
1. sieht dann bedeutend besser aus
Dies Technik nennt sich Maskier Technik da ich die Fugen überfülle und das überschüssige Material danach abstoßen kann, falls jemand das mal auf Youtube suchen will.
Der Profi setzt vermutlich eine Spritze oder Dosierflasche an und verklebt es gleich auf Anhieb ohne die Flächen mit Klebeband zu schützen.
Bei der Viskosität vom R192 bekomme ich das aber nicht zufriedenstellend hin deshalb versuche ich es gar nicht weiter
gut also wage ich es einfach.

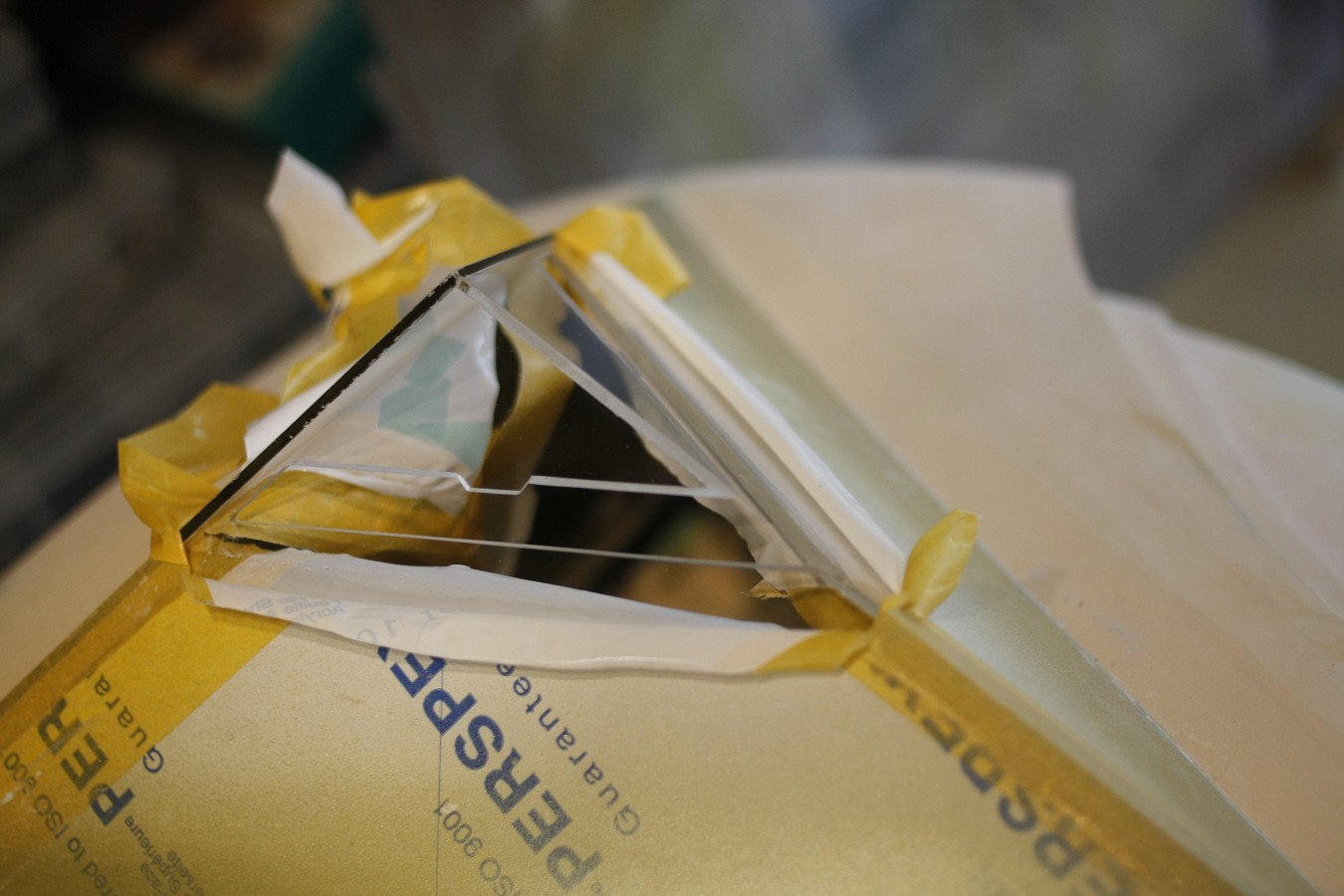

Erst mal alle Schnittflächen noch sauber geschliffen und entgratet

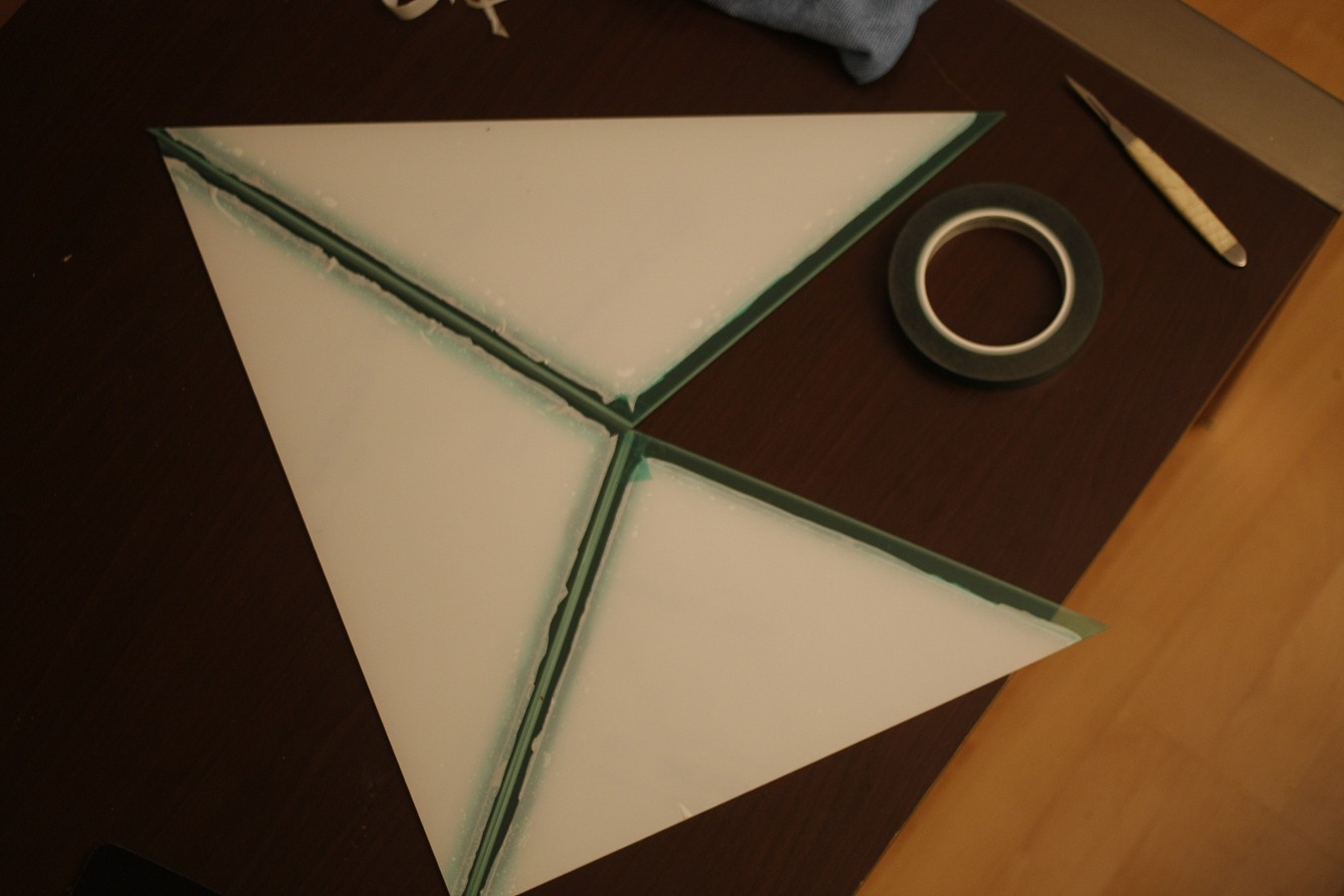

danach gereinigt und alles mit Polyesterklebeband abgeklebt und dann verklebt.
Erster Versuch ging natürlich schief. Beim abkleben habe ich das Skalpell wohl zu schräg gehalten, dadurch war der Spalt zu groß und ich habe den überschüssigen Kleber nur mit Gewalt entfernen können.
Dabei ist mir sogar eine Fuge wieder auseinander gegangen, naja das war iwie klar.

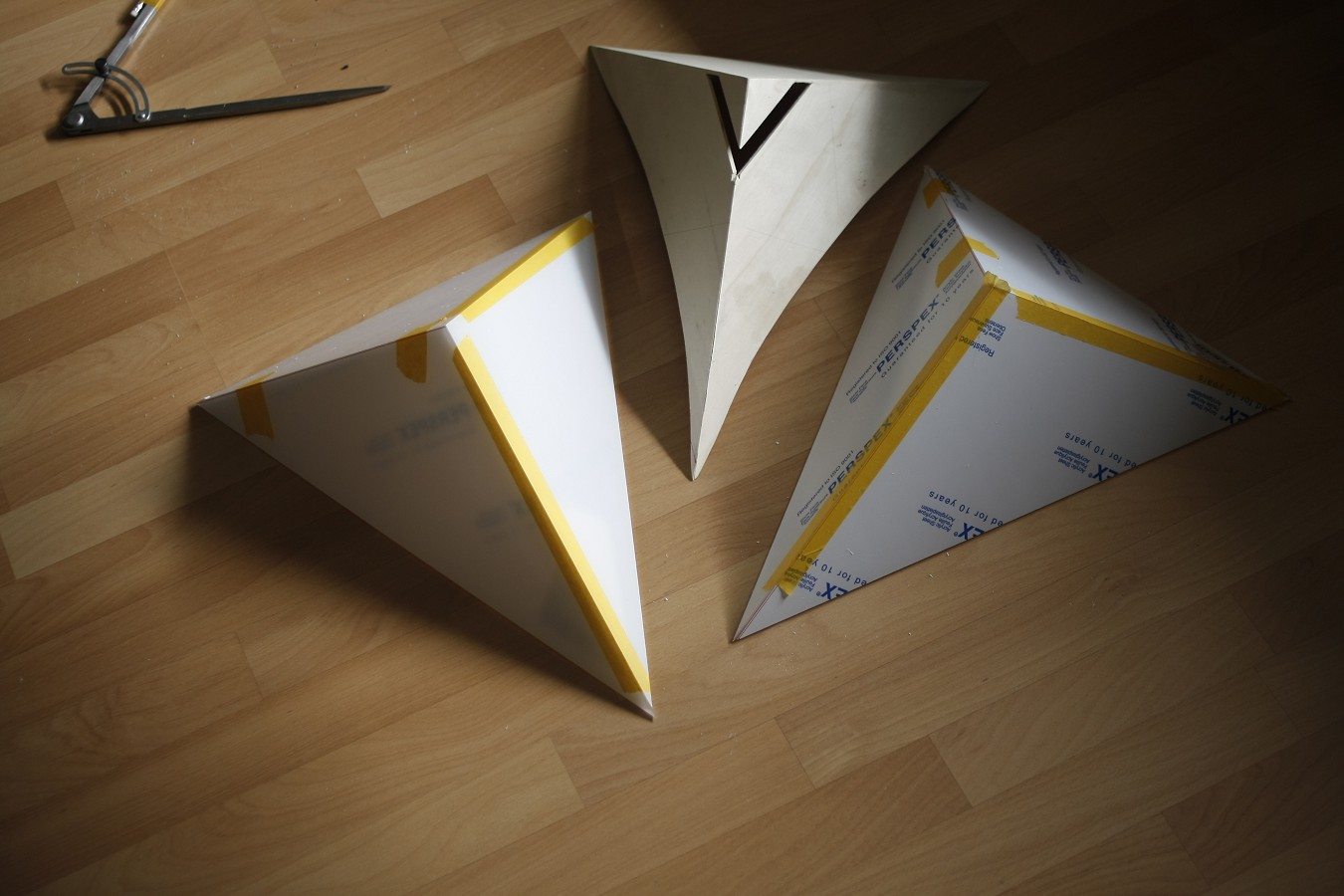

Ich hab mir also die erste schlecht gesägte Pyramide nochmal vorgenommen und langsam und sauber an allen Seiten weitere 2-5mm abgesägt.
Für diesen Fall hatte ich alle Teile großzügig zugeschnitten um mir für Patzer Luft zu lassen, wichtig ist ja nur der Winkel an der Spitze und die Gehrung, unten kann man später immer noch was abschneiden.

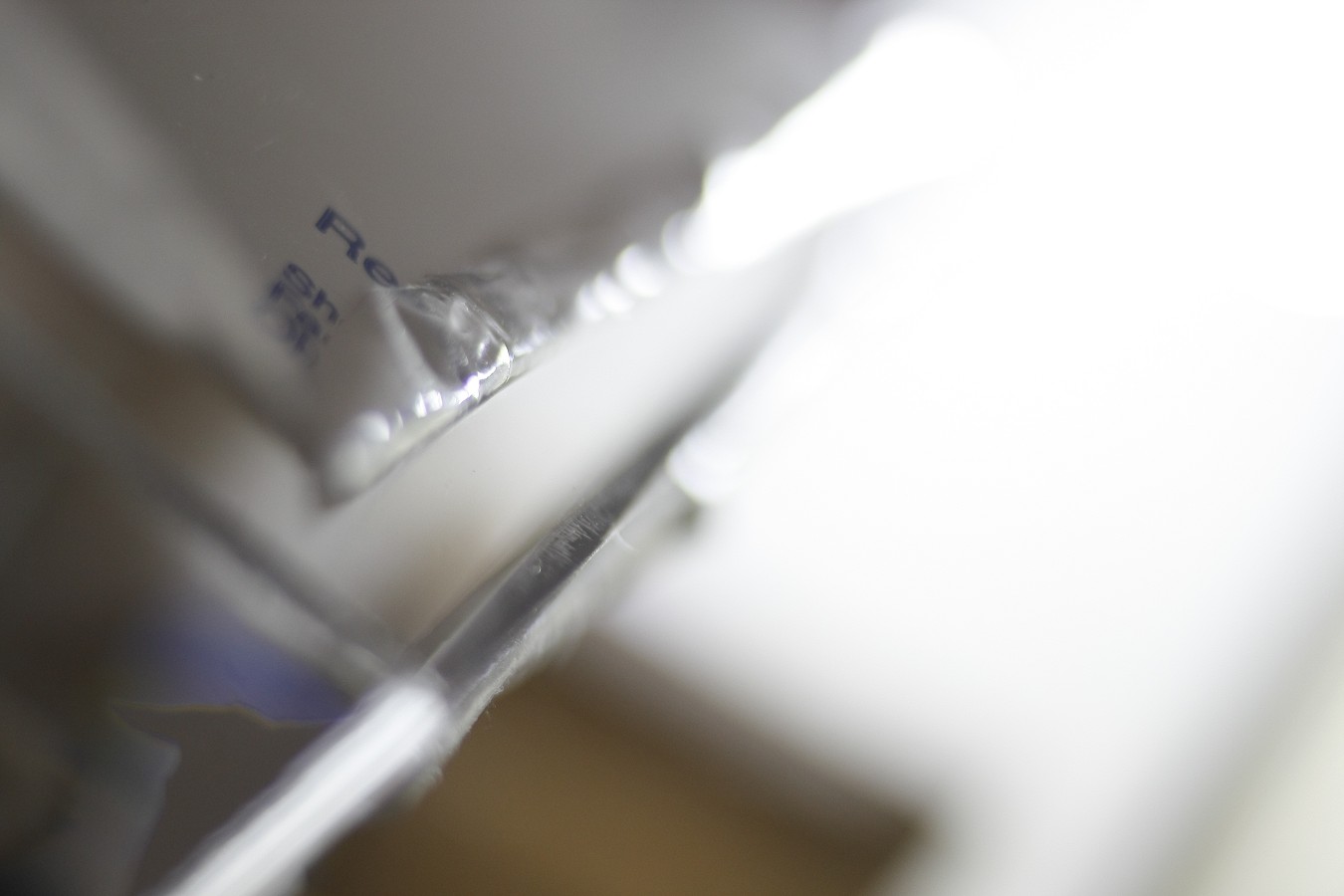

zweiter Versuch war eigentlich ganz okay bis auf eine minimale Blasenbildung

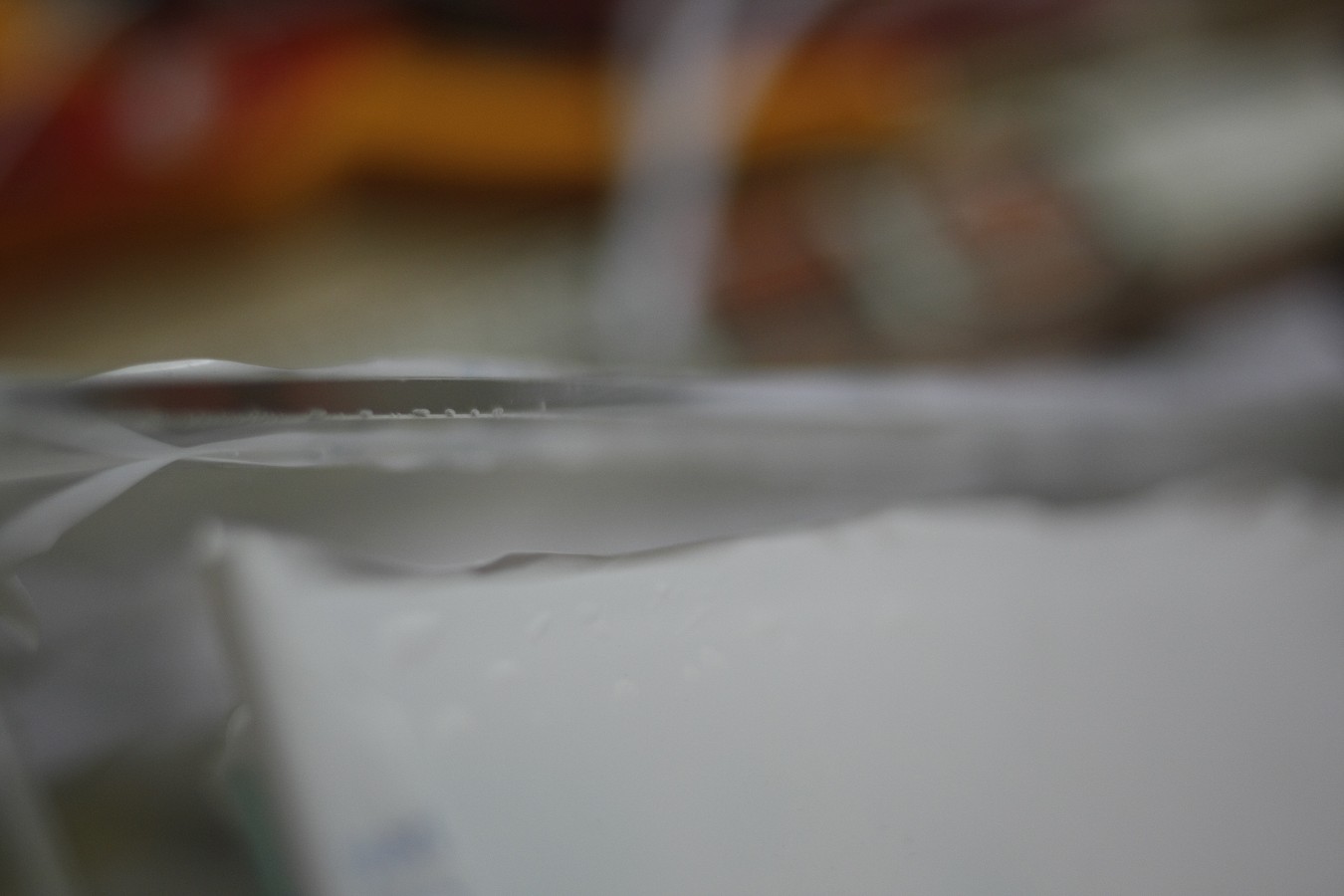

und diese Linienbildung an der Seite die sich erst beim zusammenklappen fixieren lässt.
all dies bei arbeiten unter Rotlicht und im dunkeln zwecks der UV reaktiven Eigenschaften des R192
Schade eigentlich, denn meinte Vermutung war nun die Gehrungen zu knapp bemessen zu haben also erhöhte ich in einem dritten Versuch alle Winkel um ein weiteres halbes bis ganzes Grad.
Nach dem zusammenklappen der dritten Pyramide hatte ich dann nicht mal einen halben Millimeter Spalt.
Sollte der Fugenfüllende R192 eigentlich locker schaffen.
Riesen Aufwand war es hier natürlich das Klebeband entsprechend der größeren Fugen zu setzen.
Kurzum Nummer 3 sah am schlechtesten von allen aus.
Ich arbeite mit Nummer zwei weiter , mich hatte es interessiert aber das soll nicht Hauptbestandteil dieses Projektes werden.

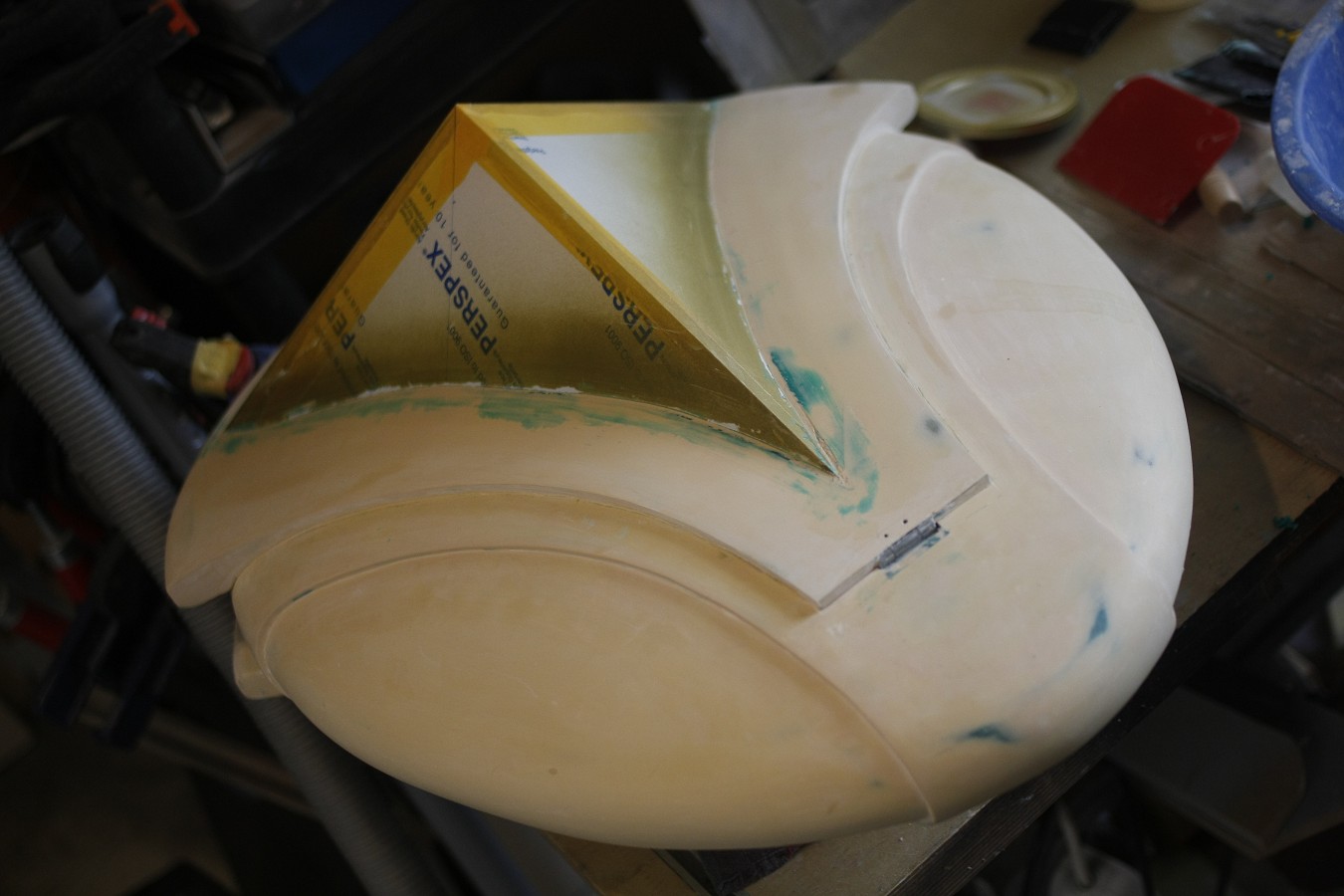

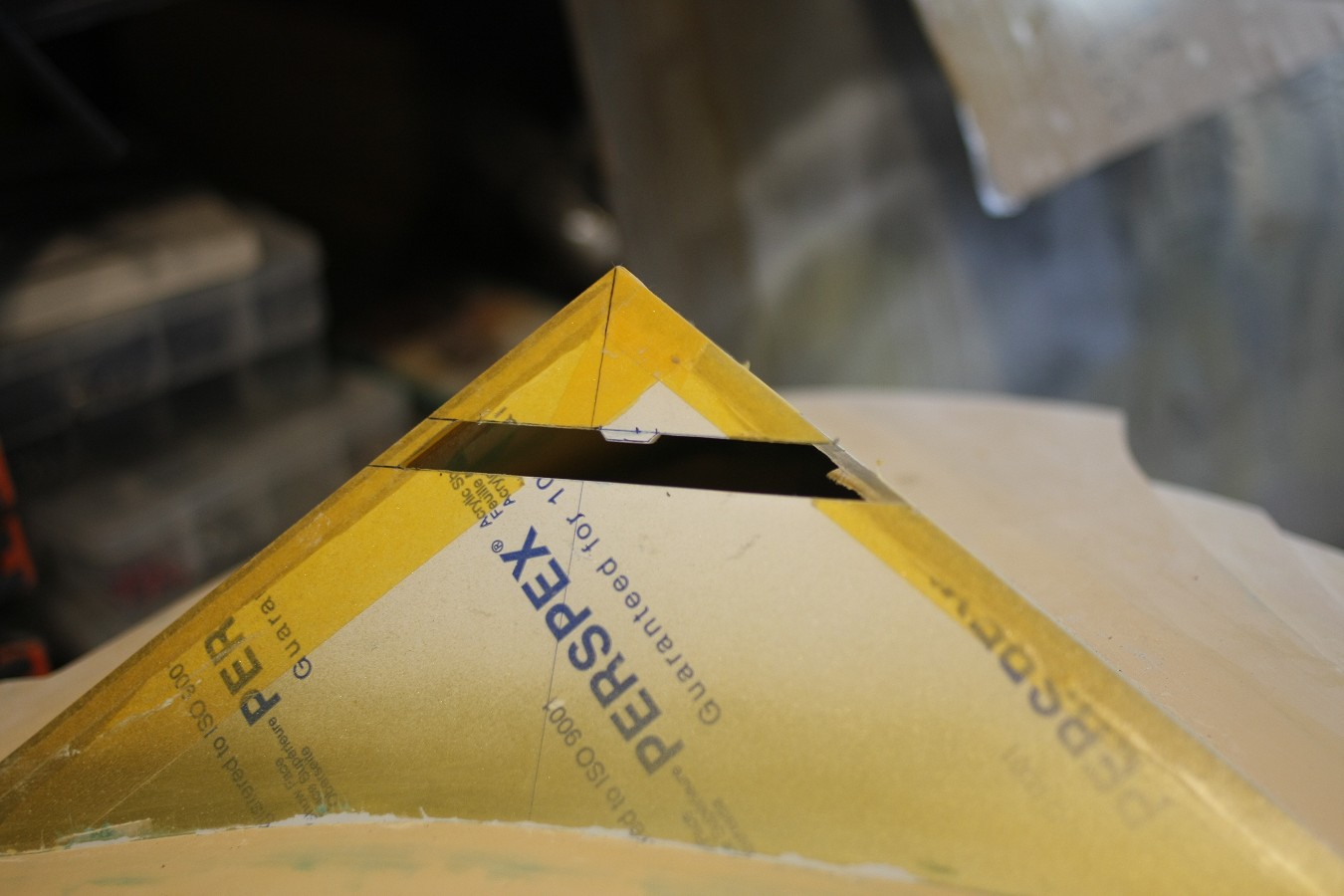

Nun hab ich die Pyramide wieder für alle folgenden Arbeitsgänge sauber verpackt und die Form des Raumschiffes ausgeschnitten

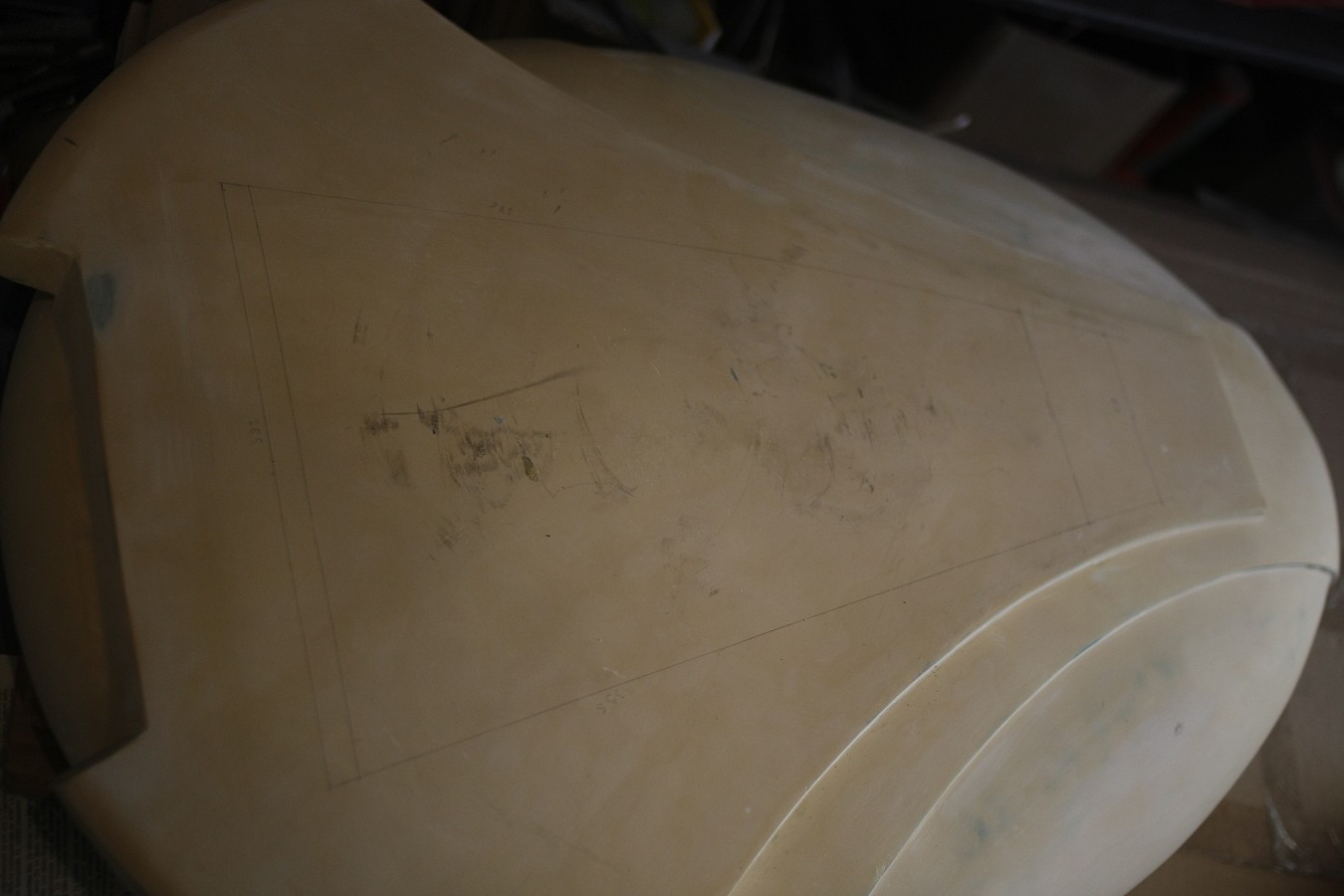

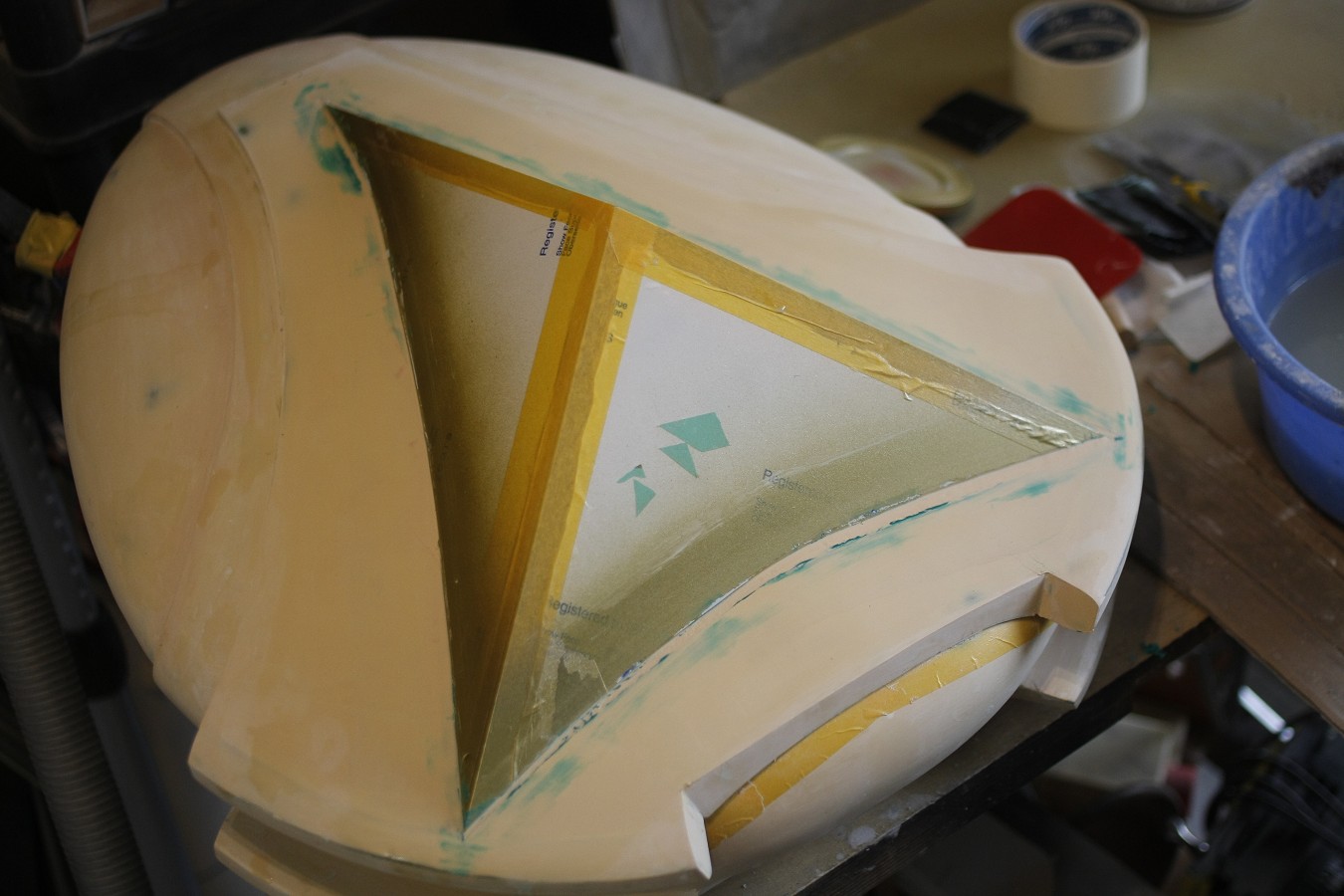

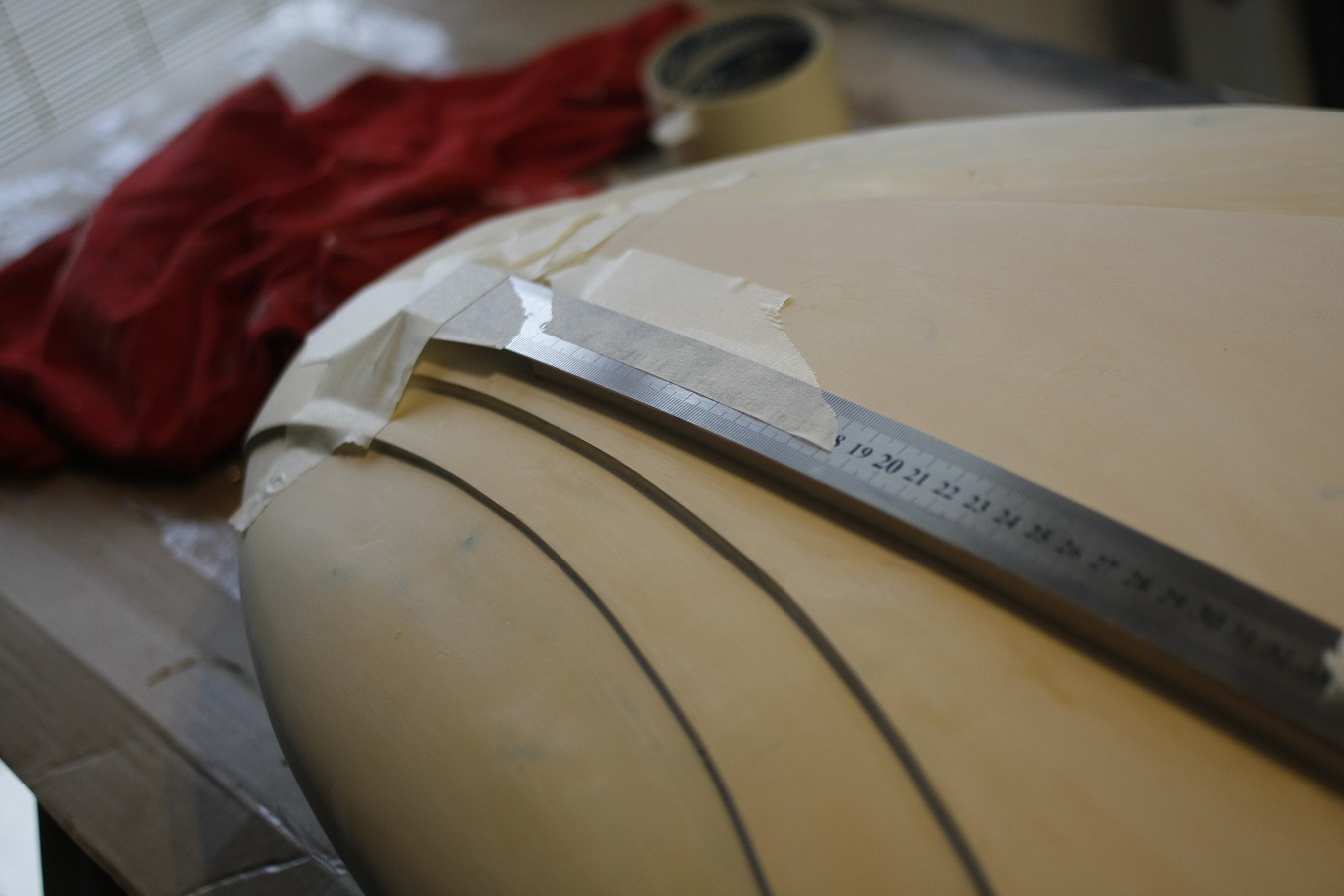

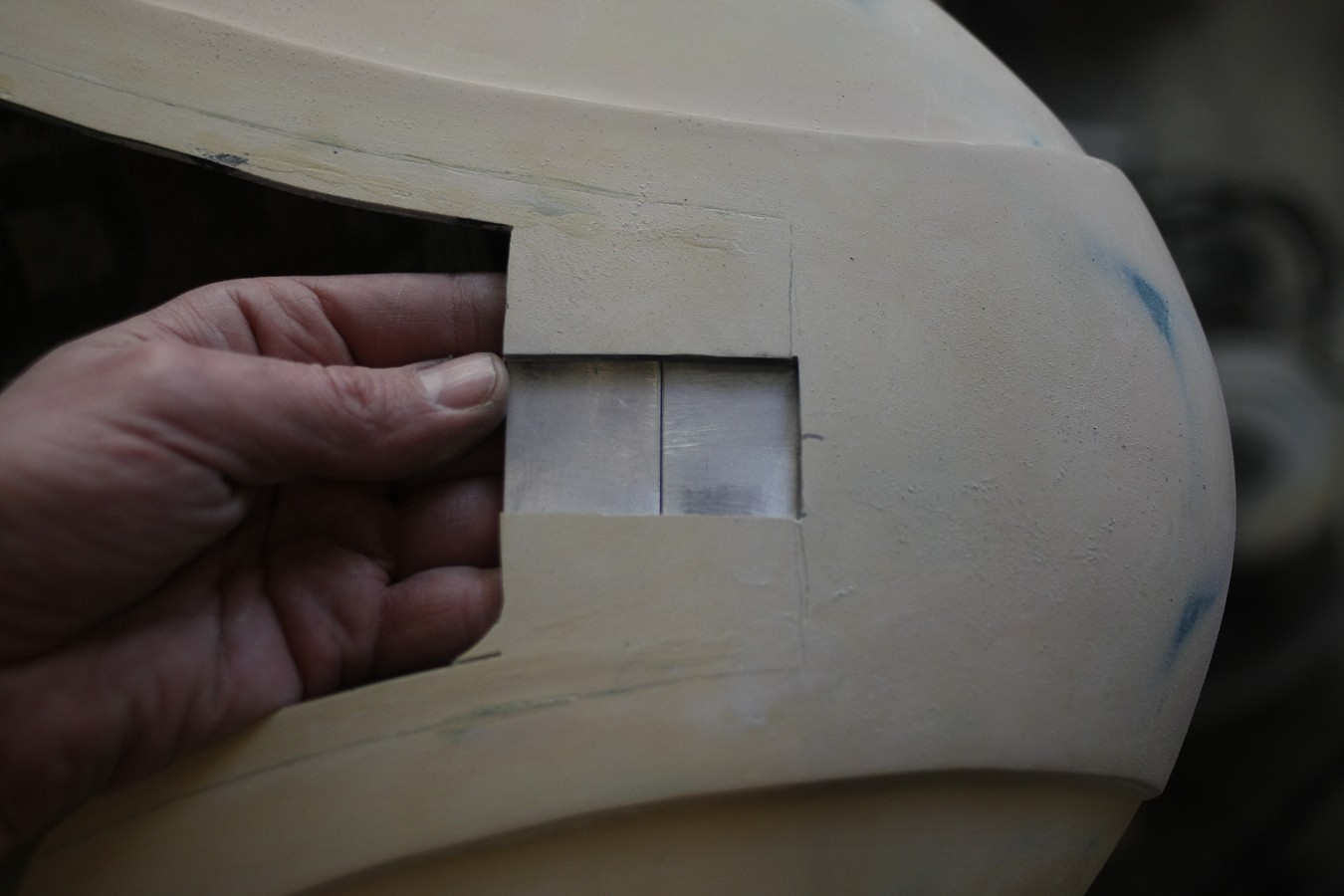

danach auf das Al´kesh übertragen und auch dieses soweit aufgeschnitten damit die Pyramide rein passt
damit der Kleber und die Spachtelmassen keine unerwünschten Reflexionen durch das plexi bringen habe ich alle Schnittkanten fein geschliffen und mit Felgenlack Gold Lackiert.

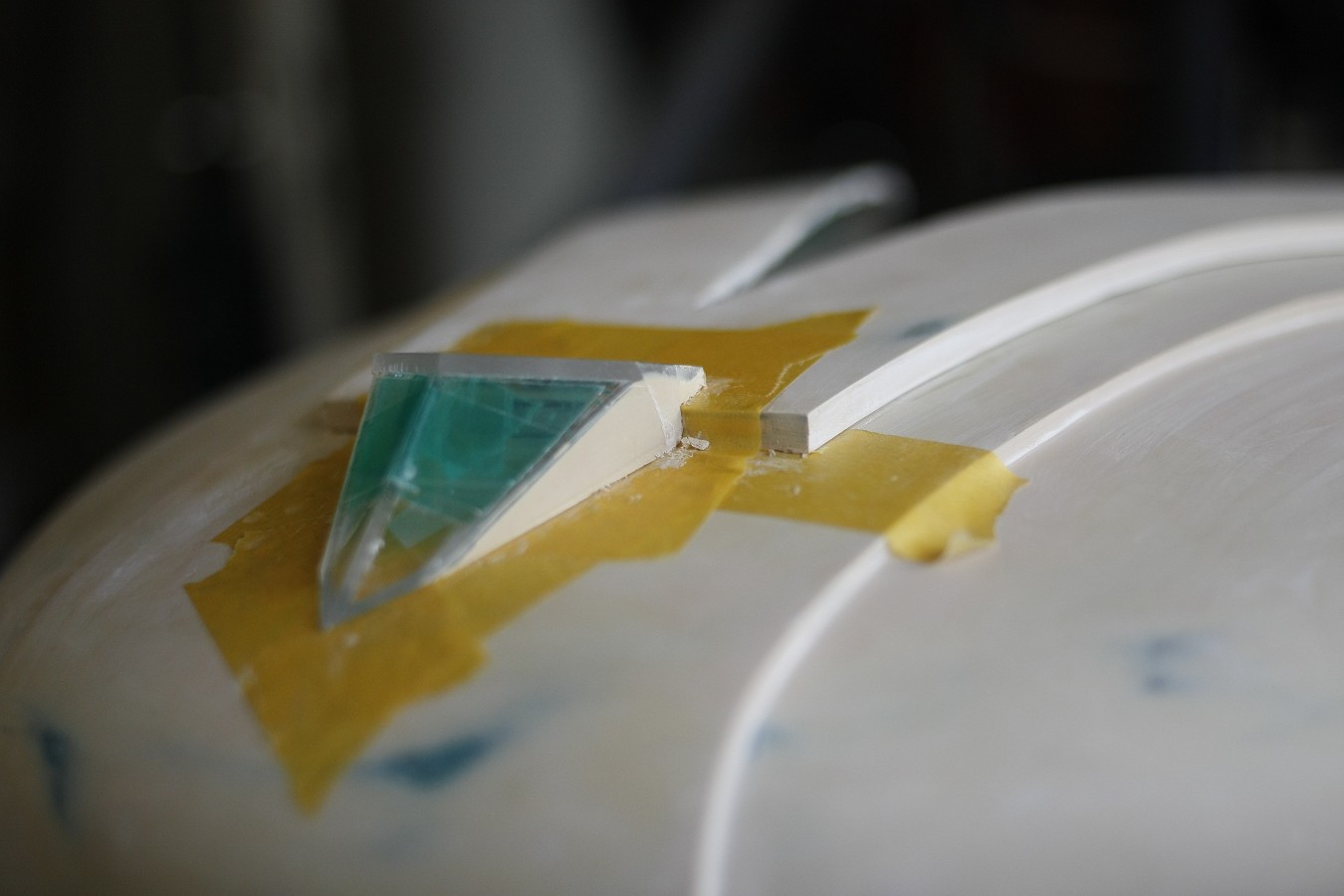

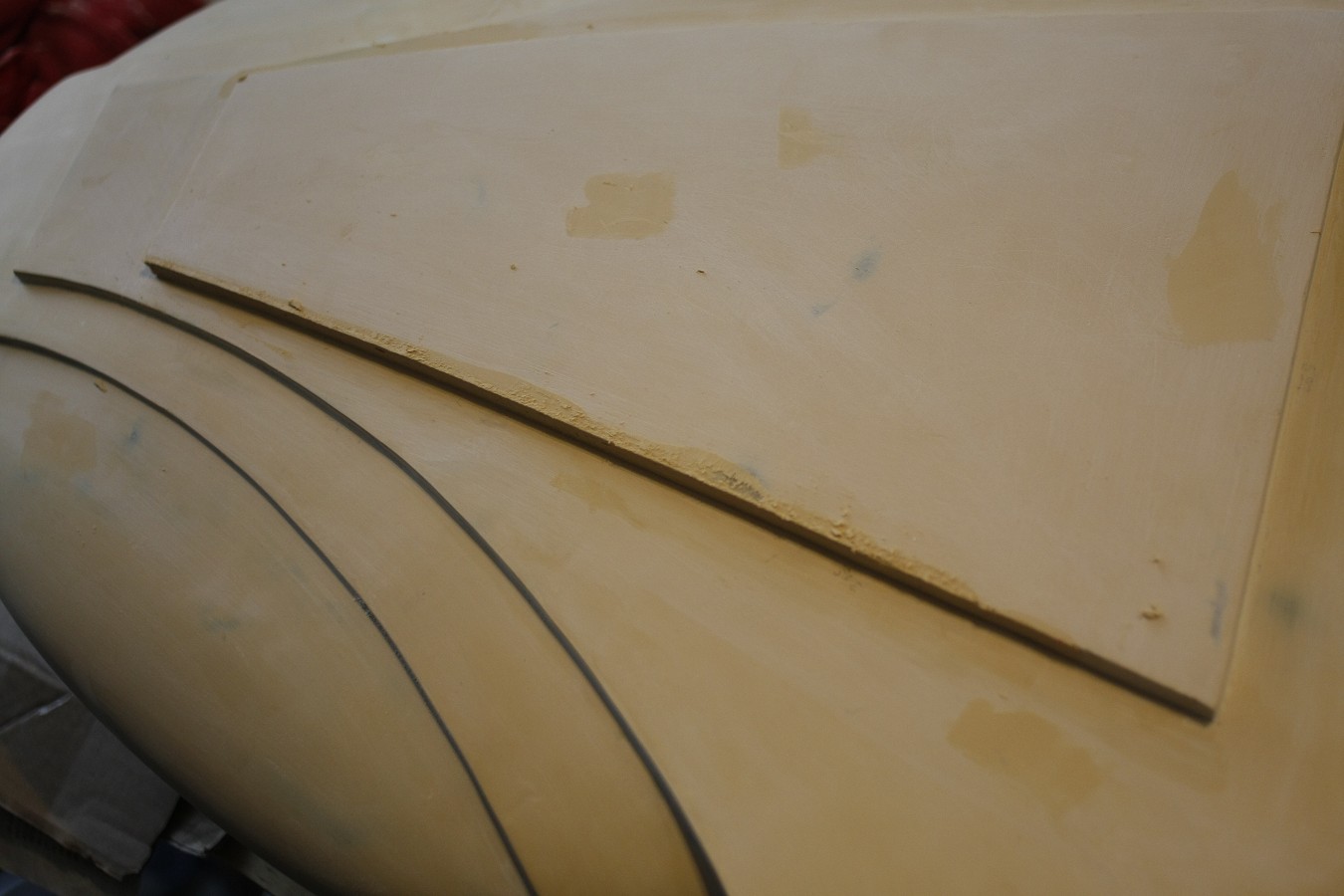

Danach die Pyramide eingesetzt und alle Spaltmaße wieder zugespachtelt.
Schön jetzt sieht man endlich mal etwas

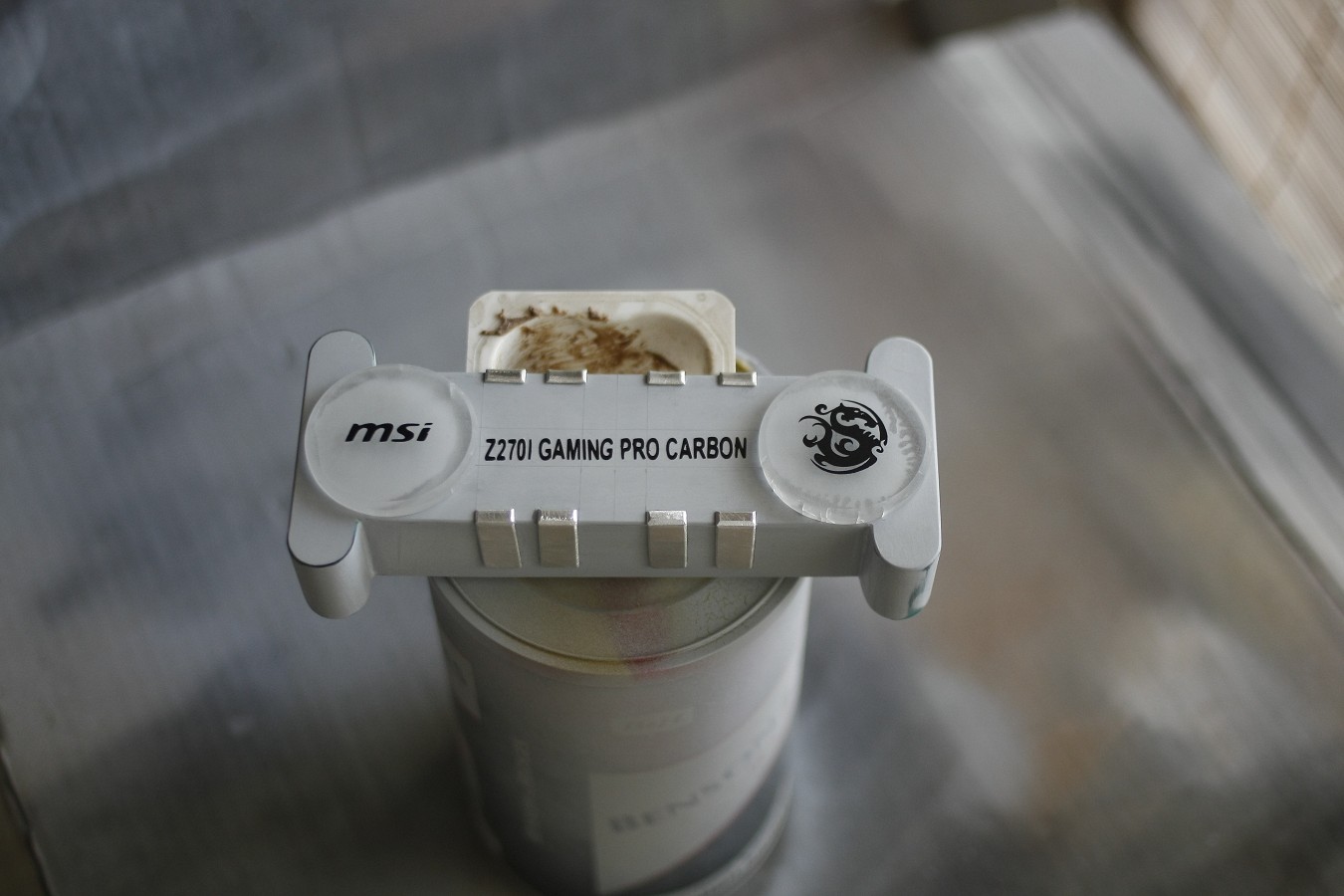

Nebenher machte ich mich gleich an ein IO-Shield für das Mainboard.
Welche Form passt am besten zu dem Konzept?
Richtig ein Sarkophage.

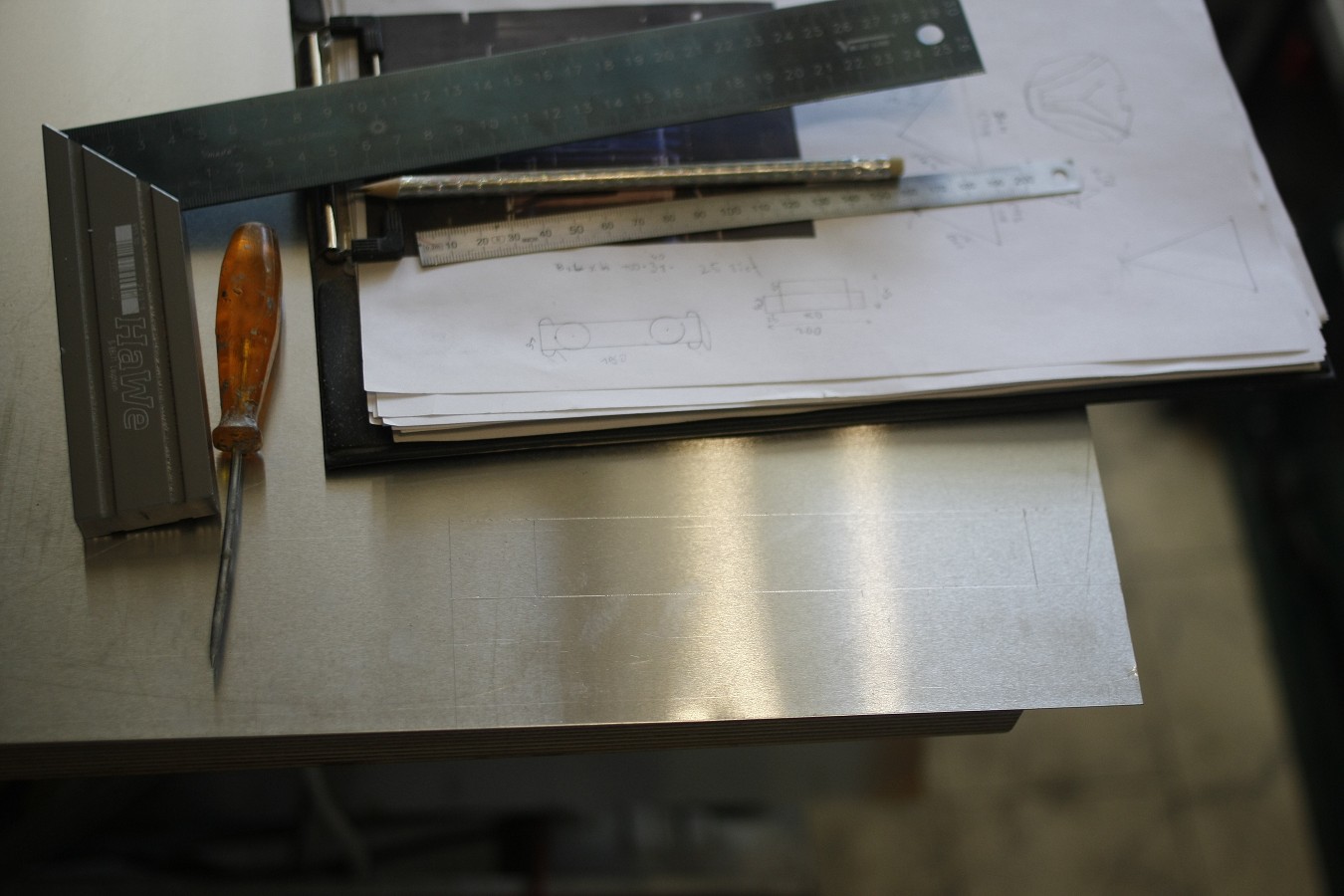

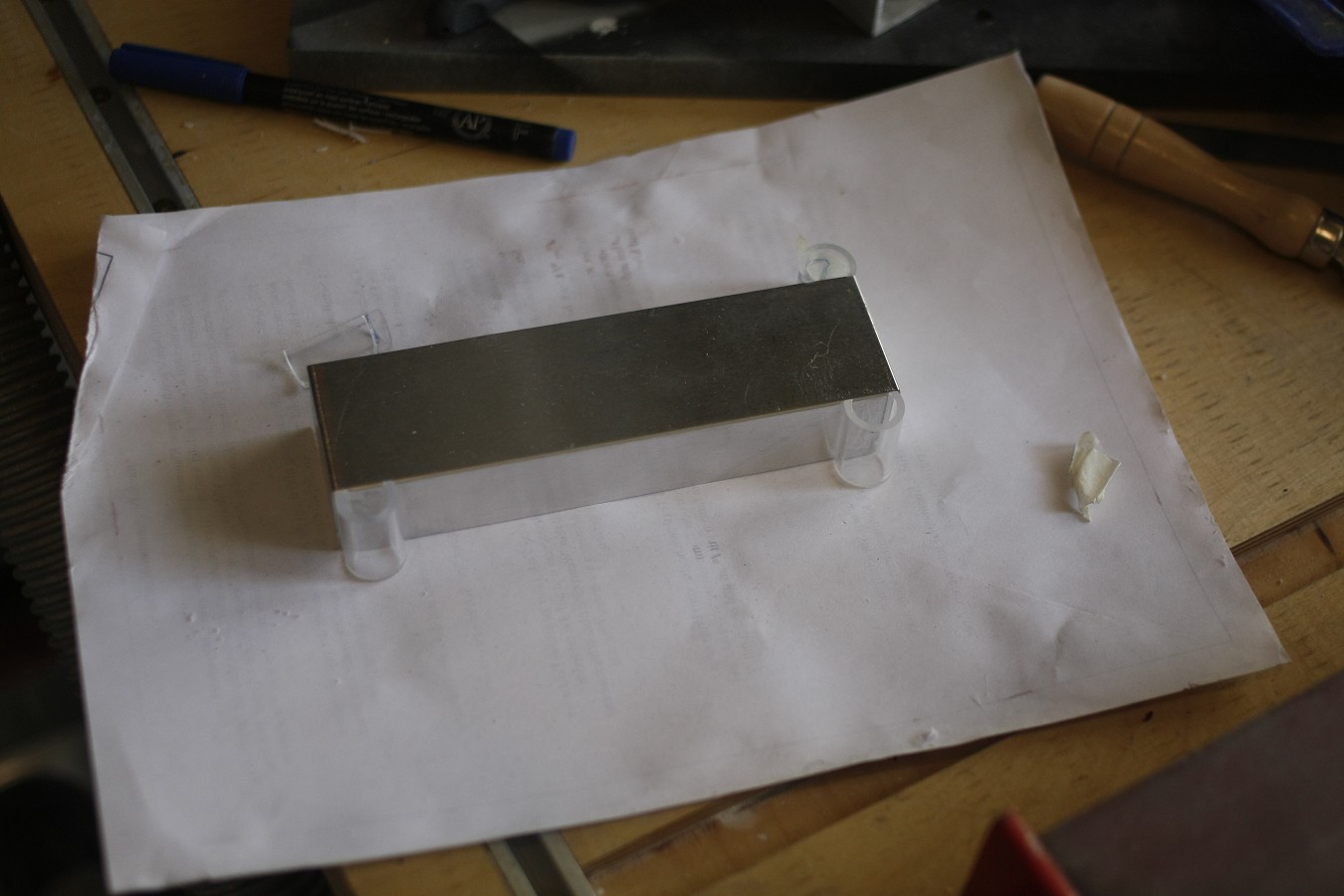

Dafür schnitt ich mir etwas Alu zurecht
und bog es in Form
für die äußeren Rundungen passten 16er Tubes am besten

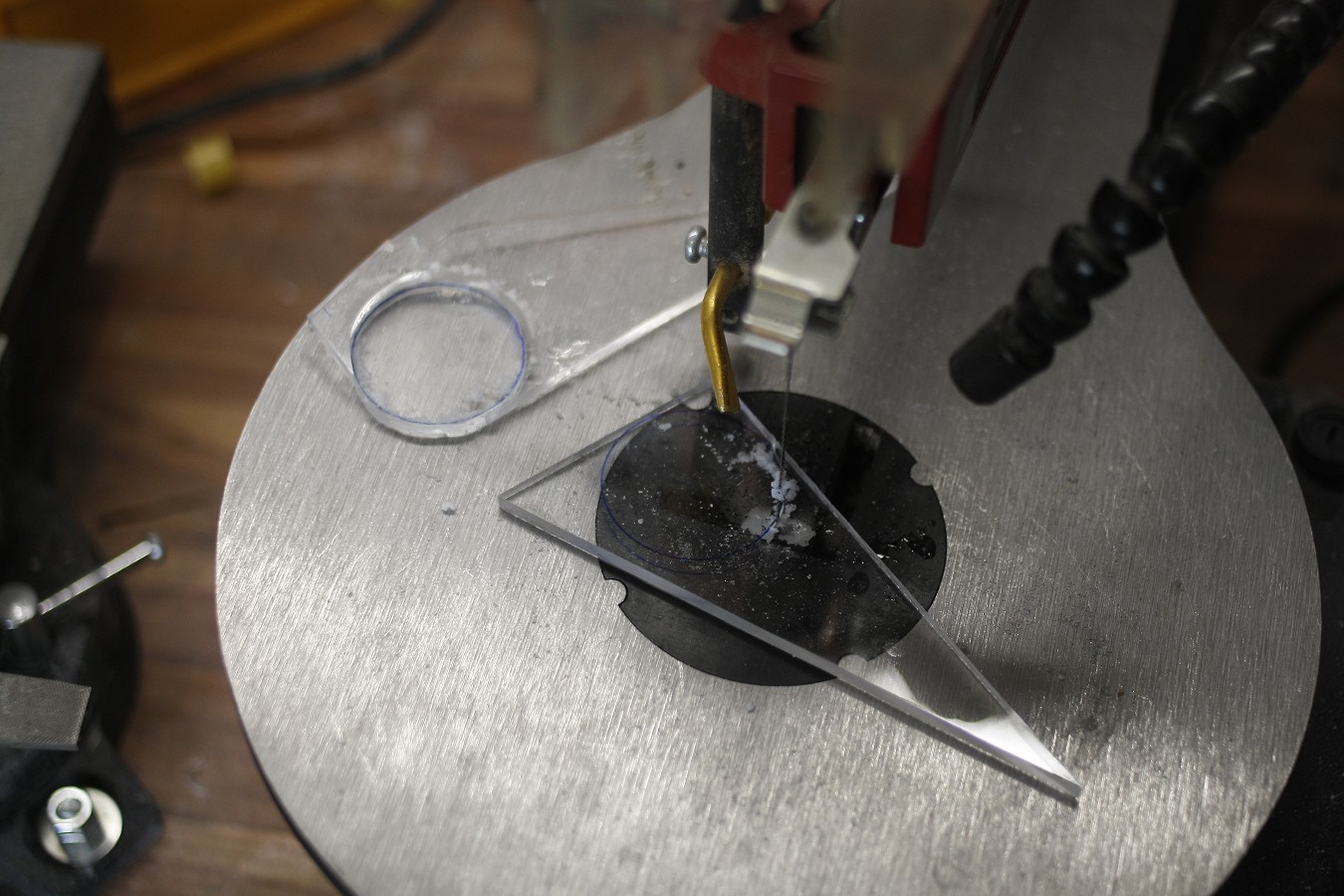

für die kreise nahm ich 5mm Plexiglas
die Tubes habe ich dann großzügig mit dem Glasfaserspachtel angeklebt und zusätzlich danach mit Polyesterharz eingestrichen, das Zeug ist echt Bombe und kleben auf Alu ist echt immer so eine Sache wenn man nicht schweißen kann.

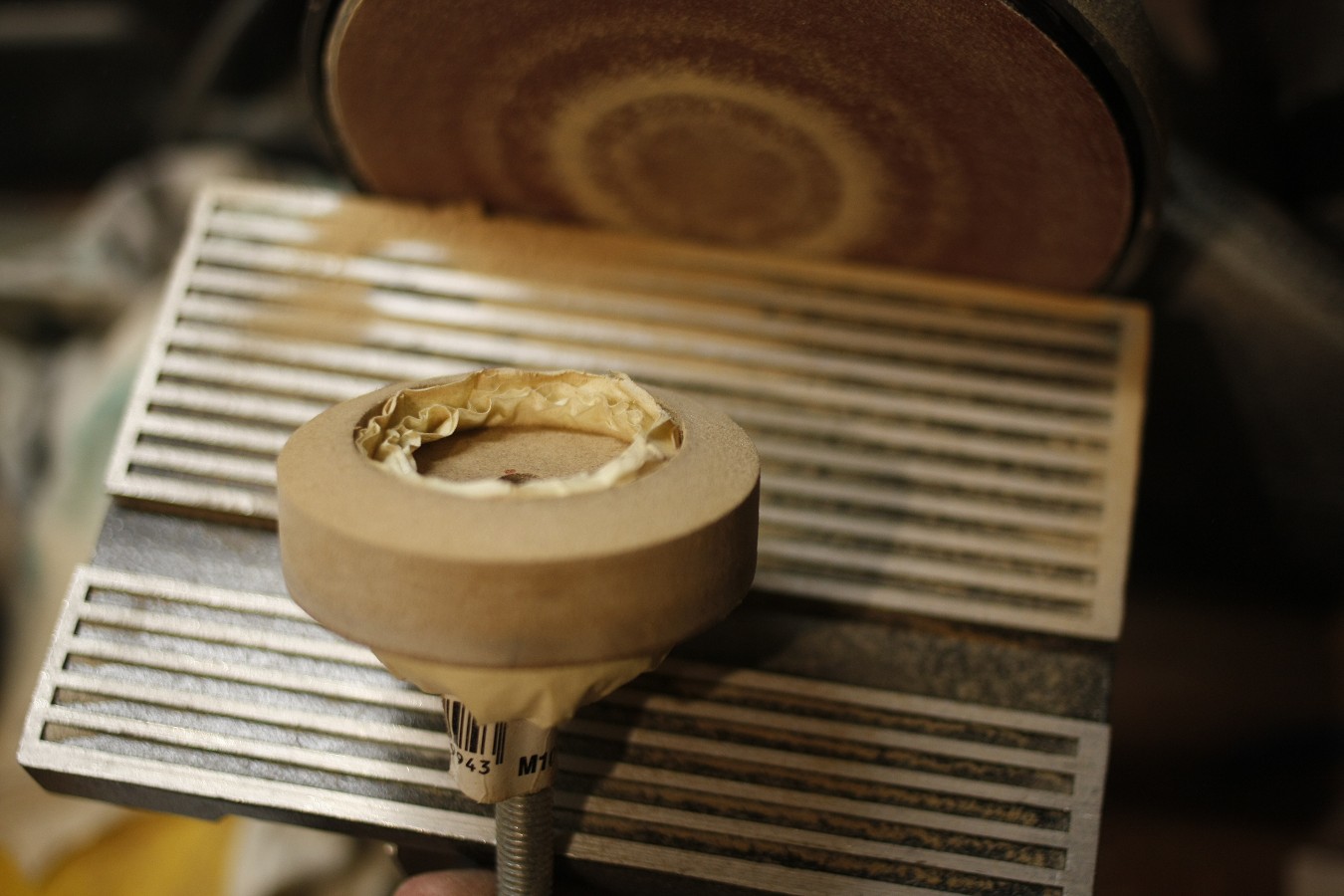

die Ringe hab ich dann mit der Oberfräse gefast.
fein geschliffen und nebenher immer das IO-Shield gespachtelt

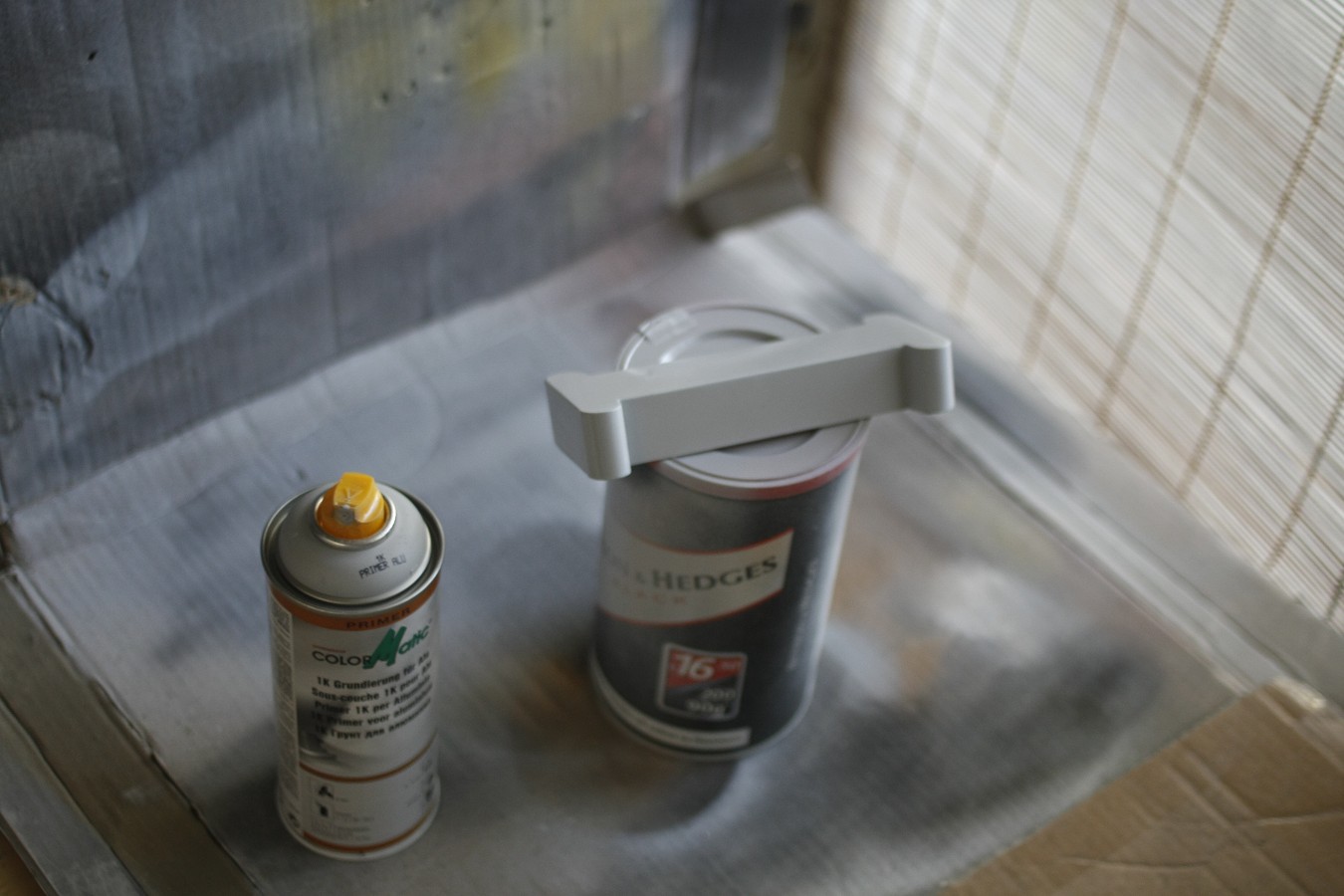

und danach grundiert
dann wurden noch kleine Alustreifen zugeschnitten, gekantet und an allen Seiten gefast.
Nun hab ich alles mit Epoxidkleber aufs IO-Shield geklebt und noch ein paar Decals gesetzt.
und dann lackiert.
Hahahah :banana: gefällt mir zumal das Mainboard voll funktionsfähig bleibt, Rückseite ist offen und alle Anschlüsse auf dem Board voll zugänglich sind.
Sodann meine Todo Liste ist so voll, weiß gar nicht wo ich anfangen soll aber immer eins nachdem anderen.
Gasdruckdämpfer werden als nächstes gesetzt, dafür werde ich das Schiff von innen noch verstärken müssen.
Den Plan für den Loop hab ich auch schon aber erst möchte ich noch alle Innenwände in Form eines Goauld Raumschiffes gestalten und dies natürlich möglichst flexibel das ich mir damit nicht alles zu baue.
Goldene Sleevs liegen auch schon hier, kann auch schon gemacht werden sobald die Zeit dafür da ist.
Also mal schauen wie weit ich beim nächsten mal bin!
Vor dem Verkleben der Pyramide hab ich noch ein paar Versuche durchgeführt.
Es war mir eigentlich schon klar aber ich musste mein Wissen nochmal wach rufen.
Also zwei Tests
1. mit dem R192 die Fuge füllen und danach erst zusammenklappen bzw in Position bringen und
2. das Werkstück gleich fertig ausrichten und nur den R192 in die Fuge füllen
2. wie vermutet reicht die Kapillarwirkung des R192 nicht aus um die Fuge komplett und sauber zu füllen
1. sieht dann bedeutend besser aus
Dies Technik nennt sich Maskier Technik da ich die Fugen überfülle und das überschüssige Material danach abstoßen kann, falls jemand das mal auf Youtube suchen will.
Der Profi setzt vermutlich eine Spritze oder Dosierflasche an und verklebt es gleich auf Anhieb ohne die Flächen mit Klebeband zu schützen.
Bei der Viskosität vom R192 bekomme ich das aber nicht zufriedenstellend hin deshalb versuche ich es gar nicht weiter
gut also wage ich es einfach.
Erst mal alle Schnittflächen noch sauber geschliffen und entgratet
danach gereinigt und alles mit Polyesterklebeband abgeklebt und dann verklebt.
Erster Versuch ging natürlich schief. Beim abkleben habe ich das Skalpell wohl zu schräg gehalten, dadurch war der Spalt zu groß und ich habe den überschüssigen Kleber nur mit Gewalt entfernen können.
Dabei ist mir sogar eine Fuge wieder auseinander gegangen, naja das war iwie klar.
Ich hab mir also die erste schlecht gesägte Pyramide nochmal vorgenommen und langsam und sauber an allen Seiten weitere 2-5mm abgesägt.
Für diesen Fall hatte ich alle Teile großzügig zugeschnitten um mir für Patzer Luft zu lassen, wichtig ist ja nur der Winkel an der Spitze und die Gehrung, unten kann man später immer noch was abschneiden.
zweiter Versuch war eigentlich ganz okay bis auf eine minimale Blasenbildung
und diese Linienbildung an der Seite die sich erst beim zusammenklappen fixieren lässt.
all dies bei arbeiten unter Rotlicht und im dunkeln zwecks der UV reaktiven Eigenschaften des R192
Schade eigentlich, denn meinte Vermutung war nun die Gehrungen zu knapp bemessen zu haben also erhöhte ich in einem dritten Versuch alle Winkel um ein weiteres halbes bis ganzes Grad.
Nach dem zusammenklappen der dritten Pyramide hatte ich dann nicht mal einen halben Millimeter Spalt.
Sollte der Fugenfüllende R192 eigentlich locker schaffen.
Riesen Aufwand war es hier natürlich das Klebeband entsprechend der größeren Fugen zu setzen.
Kurzum Nummer 3 sah am schlechtesten von allen aus.
Ich arbeite mit Nummer zwei weiter , mich hatte es interessiert aber das soll nicht Hauptbestandteil dieses Projektes werden.
Nun hab ich die Pyramide wieder für alle folgenden Arbeitsgänge sauber verpackt und die Form des Raumschiffes ausgeschnitten
danach auf das Al´kesh übertragen und auch dieses soweit aufgeschnitten damit die Pyramide rein passt
damit der Kleber und die Spachtelmassen keine unerwünschten Reflexionen durch das plexi bringen habe ich alle Schnittkanten fein geschliffen und mit Felgenlack Gold Lackiert.
Danach die Pyramide eingesetzt und alle Spaltmaße wieder zugespachtelt.
Schön jetzt sieht man endlich mal etwas
Nebenher machte ich mich gleich an ein IO-Shield für das Mainboard.
Welche Form passt am besten zu dem Konzept?
Richtig ein Sarkophage.
Dafür schnitt ich mir etwas Alu zurecht
und bog es in Form
für die äußeren Rundungen passten 16er Tubes am besten
für die kreise nahm ich 5mm Plexiglas
die Tubes habe ich dann großzügig mit dem Glasfaserspachtel angeklebt und zusätzlich danach mit Polyesterharz eingestrichen, das Zeug ist echt Bombe und kleben auf Alu ist echt immer so eine Sache wenn man nicht schweißen kann.
die Ringe hab ich dann mit der Oberfräse gefast.
fein geschliffen und nebenher immer das IO-Shield gespachtelt
und danach grundiert
dann wurden noch kleine Alustreifen zugeschnitten, gekantet und an allen Seiten gefast.
Nun hab ich alles mit Epoxidkleber aufs IO-Shield geklebt und noch ein paar Decals gesetzt.
und dann lackiert.
Hahahah :banana: gefällt mir zumal das Mainboard voll funktionsfähig bleibt, Rückseite ist offen und alle Anschlüsse auf dem Board voll zugänglich sind.
Sodann meine Todo Liste ist so voll, weiß gar nicht wo ich anfangen soll aber immer eins nachdem anderen.
Gasdruckdämpfer werden als nächstes gesetzt, dafür werde ich das Schiff von innen noch verstärken müssen.
Den Plan für den Loop hab ich auch schon aber erst möchte ich noch alle Innenwände in Form eines Goauld Raumschiffes gestalten und dies natürlich möglichst flexibel das ich mir damit nicht alles zu baue.
Goldene Sleevs liegen auch schon hier, kann auch schon gemacht werden sobald die Zeit dafür da ist.
Also mal schauen wie weit ich beim nächsten mal bin!
Anhänge
-
k-_MG_3623.jpg -
k-_MG_3624.jpg -
k-_MG_3625.jpg -
k-_MG_3628.jpg -
k-_MG_3632.jpg -
k-_MG_3634.jpg -
k-_MG_3637.jpg -
k-_MG_3638.jpg -
k-_MG_3639.jpg -
k-_MG_3658.jpg -
k-_MG_3662.jpg -
k-_MG_3663.jpg -
k-_MG_3666.jpg -
k-_MG_3667.jpg -
k-_MG_3642.jpg -
k-_MG_3646.jpg -
k-_MG_3648.jpg -
k-_MG_3649.jpg -
k-_MG_3650.jpg -
k-_MG_3651.jpg -
k-_MG_3652.jpg -
k-_MG_3657.jpg -
k-_MG_3659.jpg -
Corsair_Fan
Software-Overclocker(in)
AW: Goa´uld Al´Kesh [scratch build]
wieder mal ein super Update vom goa-uld-al-kesh. Freut man sich jedes mal drauf wenns was neues gibt.
wieder mal ein super Update vom goa-uld-al-kesh. Freut man sich jedes mal drauf wenns was neues gibt.
micindustries
Freizeitschrauber(in)
AW: Goa´uld Al´Kesh [scratch build]
Woah, der Sarkophag haut mich glatt um! Starke Arbeit
Woah, der Sarkophag haut mich glatt um! Starke Arbeit
TE
TE
capten10
Freizeitschrauber(in)
AW: Goa´uld Al´Kesh [scratch build]
Danke euch, mit Sarkophage geht's auch gleich los
Hallo alle miteinander.
Ich dachte ja dieses mal wird es nicht viel weil ich letzte Woche nicht so viel geschafft habe wie erwartet aber es sind ja doch ein paar Bilder zusammen gekommen.
Als erstes musste ich ja auf diesem Foto feststellen das am IO-Shield so einiges krumm und schief war.
Habe ich beim vielen basteln echt gar nicht gemerkt, obwohl ich mir zum Decals setzen eigentlich Linien angezeichnet hatte war der Schriftzug gute 5mm schief das ist schon heftig.
Ich war vielleicht auch etwas genervt da die Schrift für den Plotter echt zu klein war, somit musste ich den kram fast 10x plotten bis ich wenigstens 2 brauchbare Aufkleber hatte.
okay ist also behoben
nun ging es an den CPU Kühler.
Leider passte dort diesmal gar nichts. Der liegt so schon ziemlich uneben auf, da auf der Rückseite vom Mainboard einige Chips sind.
Dazu kam dann noch die Sockelschraube , also musste ich das ein wenig anpassen.
Um die M2 SSD einzusetzen musste ich auch hier die Backplate um einige Millimeter kürzen.
Aus der Pyramide habe ich nun das Fenster ausgeschnitten, teils mit einer Ministichsäge und teils mit dem Feinbohrschleifer.
Ging beides eher bescheiden also musste ich danach noch viel Feilen und schleifen.
aus Angst irgend etwas kaputt gemacht zu haben musste ich das Glas auch gleich nach Kratzern und Beschädigungen untersuchen.
Aber soweit ich sehe ist nichts kaputt.
Nun ging es an die Gasdruckdämper.
Dafür schnitt ich mir zwei Halterungen aus Aluminium zurecht
hab dann die Löcher dazu gebohrt und das ganze mit dem Faserverstärkten Polyesterspachtel fixiert.
Nun wurde alles wieder mit GFK eingebettet.
Das Zeug ist echt so übel, selbst ohne den Glasfasermatten ist der Spachtel und das Harz so stabil das ich letztens beim versetzen einer Mainboard Strebe,
pure Gewalt anwenden musste und die Strebe dabei richtig verbogen habe.
nach etwas testen habe ich mich dann für 2x40N Gasdruckdämpfer entschieden.
Das heißt auf den Deckel und dem Al´kesh lasten nun gute 8kg bei jedem öffnen.
Da mir der ganze obere Teil doch noch etwas instabil war habe ich den Großteil der letzten Woche damit verbracht
den ganzen Innenraum zu verstärken und anschließend glatt zu spachteln.Das war ein Scheiß sag ich euch weil alles rund ist.
die Gasdruckdämper habe ich Gold lackiert, das Rohr selbst wird dann Goldchrome Foliert, passend zu den Tubes und Fittingen.
Soooo was darf in einem Alkesh nicht fehlen ?
Eine Goaúld Bombe für die Selbstzerstörung

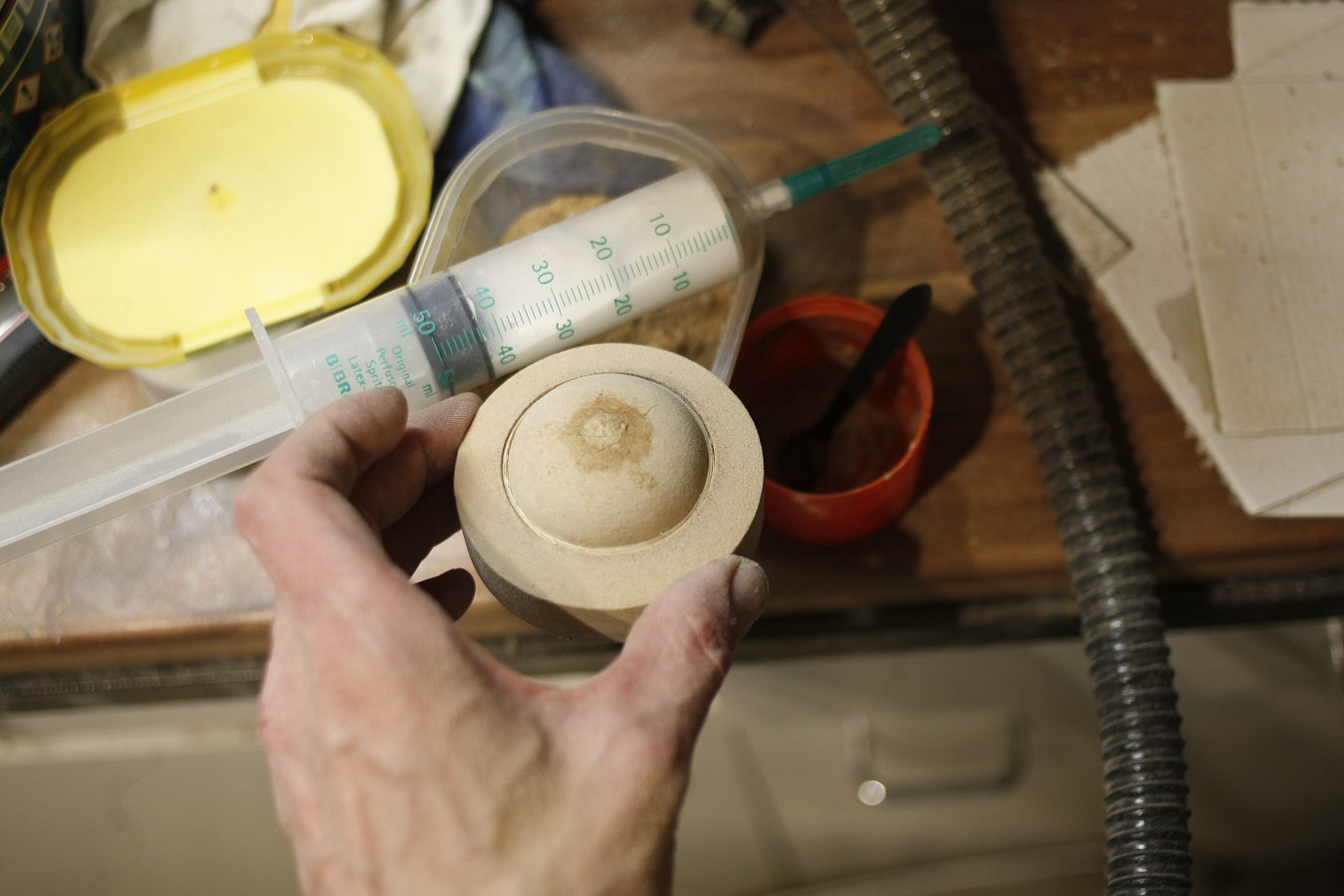

Am besten lässt sich das durch tiefziehen realisieren also musste erst einmal eine form her.
Beim wühlen in meiner Holzabfallkiste fand ich diese zwei Ausschnitte ganz gut.
also hab ich mir diese auf eine Gewindestange gesteckt und wie ein Glasbläser vorsichtig an der Standschleifmaschine geführt.
Ging erstaunlich gut wenn einem nicht gerade die Finger verbrennen weil sich das ganze immer schneller und schneller dreht.
Glaub mich dabei auch am Gewinde geschnitten zu haben, naja was sind schon Handschuhe, braucht man die? :rofl:
das selbe dann am unteren Teil
danach hab ich dann beides zusammen gesetzt. Mit etwas Schleifstaub und Holzleim lässt sich ganz einfach eine Spachtelmasse zusammen rühren.
Die Bombe kann aber noch warten, für die Tiefziehbox ist momentan kein Platz.
Auf an die Innenausstattung, der Flair eines Raumschiffes sollte sich auch im inneren wieder spiegeln.
Erst muss der Blick zur PSU verschwinden.
Mit etwas pappe konnte ich mir eine Schablone erstellen um zwei Wände aus Plexiglas zu stellen.
Gerade noch so groß das die PSU durchpasst und ich auch dahinter die Kabel noch einstecken kann.
Sie verkleiden dann nur oben den sichtbaren Bereich so das ich unter den Wänden noch Kabel verlegen kann
kurzer Test, geht gerad noch so
vor die PSU kommt dann eine klappbare Tür welche ich kurzer Hand aus Plexiglas gebogen habe.
Diese schließt dann oben bündig mit dem Alkesh ab.
da ich unter der Woche nur sehr ungern die Kreissäge anschmeiße hab ich mir am Wochenende schon mal die Pfeiler für den Innenraum zugeschnitten.
Erst mal 8mm Plexiglas in 1cm Streifen geschnitten.
diese dann mit Klebeband befestigt und alle 15mm ein 3mm tiefen Schnitt gesetzt.
Hallo alle miteinander.
Ich dachte ja dieses mal wird es nicht viel weil ich letzte Woche nicht so viel geschafft habe wie erwartet aber es sind ja doch ein paar Bilder zusammen gekommen.
Als erstes musste ich ja auf diesem Foto feststellen das am IO-Shield so einiges krumm und schief war.
Habe ich beim vielen basteln echt gar nicht gemerkt, obwohl ich mir zum Decals setzen eigentlich Linien angezeichnet hatte war der Schriftzug gute 5mm schief das ist schon heftig.
Ich war vielleicht auch etwas genervt da die Schrift für den Plotter echt zu klein war, somit musste ich den kram fast 10x plotten bis ich wenigstens 2 brauchbare Aufkleber hatte.
okay ist also behoben
nun ging es an den CPU Kühler.
Leider passte dort diesmal gar nichts. Der liegt so schon ziemlich uneben auf, da auf der Rückseite vom Mainboard einige Chips sind.
Dazu kam dann noch die Sockelschraube , also musste ich das ein wenig anpassen.
Um die M2 SSD einzusetzen musste ich auch hier die Backplate um einige Millimeter kürzen.
Aus der Pyramide habe ich nun das Fenster ausgeschnitten, teils mit einer Ministichsäge und teils mit dem Feinbohrschleifer.
Ging beides eher bescheiden also musste ich danach noch viel Feilen und schleifen.
aus Angst irgend etwas kaputt gemacht zu haben musste ich das Glas auch gleich nach Kratzern und Beschädigungen untersuchen.
Aber soweit ich sehe ist nichts kaputt.
Nun ging es an die Gasdruckdämper.
Dafür schnitt ich mir zwei Halterungen aus Aluminium zurecht
hab dann die Löcher dazu gebohrt und das ganze mit dem Faserverstärkten Polyesterspachtel fixiert.
Nun wurde alles wieder mit GFK eingebettet.
Das Zeug ist echt so übel, selbst ohne den Glasfasermatten ist der Spachtel und das Harz so stabil das ich letztens beim versetzen einer Mainboard Strebe,
pure Gewalt anwenden musste und die Strebe dabei richtig verbogen habe.
nach etwas testen habe ich mich dann für 2x40N Gasdruckdämpfer entschieden.
Das heißt auf den Deckel und dem Al´kesh lasten nun gute 8kg bei jedem öffnen.
Da mir der ganze obere Teil doch noch etwas instabil war habe ich den Großteil der letzten Woche damit verbracht
den ganzen Innenraum zu verstärken und anschließend glatt zu spachteln.Das war ein Scheiß sag ich euch weil alles rund ist.
die Gasdruckdämper habe ich Gold lackiert, das Rohr selbst wird dann Goldchrome Foliert, passend zu den Tubes und Fittingen.
Soooo was darf in einem Alkesh nicht fehlen ?
Eine Goaúld Bombe für die Selbstzerstörung
Am besten lässt sich das durch tiefziehen realisieren also musste erst einmal eine form her.
Beim wühlen in meiner Holzabfallkiste fand ich diese zwei Ausschnitte ganz gut.
also hab ich mir diese auf eine Gewindestange gesteckt und wie ein Glasbläser vorsichtig an der Standschleifmaschine geführt.
Ging erstaunlich gut wenn einem nicht gerade die Finger verbrennen weil sich das ganze immer schneller und schneller dreht.
Glaub mich dabei auch am Gewinde geschnitten zu haben, naja was sind schon Handschuhe, braucht man die? :rofl:
das selbe dann am unteren Teil
danach hab ich dann beides zusammen gesetzt. Mit etwas Schleifstaub und Holzleim lässt sich ganz einfach eine Spachtelmasse zusammen rühren.
Die Bombe kann aber noch warten, für die Tiefziehbox ist momentan kein Platz.
Auf an die Innenausstattung, der Flair eines Raumschiffes sollte sich auch im inneren wieder spiegeln.
Erst muss der Blick zur PSU verschwinden.
Mit etwas pappe konnte ich mir eine Schablone erstellen um zwei Wände aus Plexiglas zu stellen.
Gerade noch so groß das die PSU durchpasst und ich auch dahinter die Kabel noch einstecken kann.
Sie verkleiden dann nur oben den sichtbaren Bereich so das ich unter den Wänden noch Kabel verlegen kann
kurzer Test, geht gerad noch so
vor die PSU kommt dann eine klappbare Tür welche ich kurzer Hand aus Plexiglas gebogen habe.
Diese schließt dann oben bündig mit dem Alkesh ab.
da ich unter der Woche nur sehr ungern die Kreissäge anschmeiße hab ich mir am Wochenende schon mal die Pfeiler für den Innenraum zugeschnitten.
Erst mal 8mm Plexiglas in 1cm Streifen geschnitten.
diese dann mit Klebeband befestigt und alle 15mm ein 3mm tiefen Schnitt gesetzt.
Anhänge
-
k-_MG_3661.jpg -
k-_MG_3661a.jpg -
k-_MG_3669.jpg -
k-_MG_3674.jpg -
k-_MG_3675.jpg -
k-_MG_3679.jpg -
k-_MG_3680.jpg -
k-_MG_3684.jpg -
k-_MG_3687.jpg -
k-_MG_3688.jpg -
k-_MG_3692.jpg -
k-_MG_3693.jpg -
k-_MG_3695.jpg -
k-_MG_3695a.jpg -
k-_MG_3696.jpg -
k-_MG_3698.jpg -
k-_MG_3700.jpg -
k-_MG_3701.jpg -
k-_MG_3702.jpg -
k-_MG_3703.jpg -
k-_MG_3706.jpg -
k-_MG_3709.jpg -
k-_MG_3711.jpg -
k-_MG_3712.jpg -
TE
TE
capten10
Freizeitschrauber(in)
AW: Goa´uld Al´Kesh [scratch build]
ja damit lässt sich was anfangen, to be continued
Im Mainboard Tray hab ich nun noch die letzten Löcher für Rohre, Ausgleichsbehälter, USB3.0 und HDMI KAbel gesetzt.
Und heute begann ich schon einmal die ersten Pfeiler zu zuschneiden.
Schade das sich das mit den Landekufen erledigt hat, ich benötige nun noch ein IO-Panel.
Aber da sich momentan nur noch hinter den Radiatoren/unter dem Riserkabel Platz findet werde ich wohl dort das Panel setzen.
ja damit lässt sich was anfangen, to be continued
Im Mainboard Tray hab ich nun noch die letzten Löcher für Rohre, Ausgleichsbehälter, USB3.0 und HDMI KAbel gesetzt.
Und heute begann ich schon einmal die ersten Pfeiler zu zuschneiden.
Schade das sich das mit den Landekufen erledigt hat, ich benötige nun noch ein IO-Panel.
Aber da sich momentan nur noch hinter den Radiatoren/unter dem Riserkabel Platz findet werde ich wohl dort das Panel setzen.
Anhänge
Corsair_Fan
Software-Overclocker(in)
AW: Goa´uld Al´Kesh [scratch build]
Wahnsinn was das für eine Arbeit ist. Die bombe wird die auch noch beleuchtet? ansonsten ist man echt gespannt was als nächstes kommt.
Wahnsinn was das für eine Arbeit ist. Die bombe wird die auch noch beleuchtet? ansonsten ist man echt gespannt was als nächstes kommt.
