Guten Morgen,

Ursprünglich war dieser Thread eigentlich nur als Worklog für meinen Umbau 2018 gedacht gewesen, werde ihn nun aber als Tagebuch weiterführen. Eben für alle Sachen die jetzt noch so anfallen werden.

Hier im Spoiler findet ihr die Zusammenfassung und Inhaltsverzeichnis für den Umbau 2018. (damit er nicht unter geht)

Hardwareupdate 2023

Hardwareupdate 2020

Umbau vom 09.03.2018

Spoiler

Guten Morgen zusammen,

hab lange überlegt ob ich einen Worklog für meinen Umbau erstellen soll. Weil für mich ist das die erste "richtige" Mod an einem Gehäuse. Ich bin sicher dass einige da nun bestimmt etwas darüber schmunzeln werden, weil es so gesehen nichts Großartiges ist. Aber irgendwann hat jeder einmal klein Angefangen, deshalb lass ich euch nun daran teilhaben. Soviel als kleines Vorwort.

Was habe ich eigentlich vor? Mein derzeitiges Setup steckt in einem Fractal Design Define S, in der Farbgebung Rot/Schwarz. Und verschlaucht ist es mit Softtubes. Ich bin eigentlich sehr zufrieden mit dem System, schnurrt wie eine Katze. ABER wenn da halt der Basteldrang nicht wäre. Da ich dieses und nächstes Jahr keine Hardware kaufen will, muss ich mein Geld eben so los werden. (Ganz zur "Freude" meiner Frau) Deshalb wird die vorhandene Hardware auch 1:1 verwendet. Natürlich gäbe es bei der CPU Luft nach oben, aber die geringe Mehrleistung ist mir den Aufpreis nicht wert.

To-do:
- Farbgebung in ein Schwarz/Weiß Thema ändern
- Hardware in ein Lian Li PC-O11WXC umbauen
- Mora in den Kreislauf einbinden
- Hardtubes verwenden

Angaben zur Hardware:

• CPU: i7 6700K
• GPU: EVGA GeForce GTX 1080ti
• Mainboard: MSI Z170A GAMING M7
• NT: be quiet! Dark Power Pro 11 - 550W
• RAM: 16GB Kingston HyperX Savage DDR4-2666
• Speicher: Samsung 256GB 850Pro | Samsung 128GB 840Pro | WD Blue 2TB | WD Blue 3 TB (Ob die beiden HDD's wieder den Platz ins System finden weiß ich nicht, vlt lass ich auch eine außen vor)
• Aquaero 5LT
• AC Highflow DFM

Bilder vom derzeitigen System:




Neue Komponenten die verbaut werden:

• EK Water Blocks EK-XRES 140 Revo D5 PWM (AGB+Pumpenkombi)
• EK-RES X3 - TUBE 250 (für größeren AGB)
• EK-CoolStream SE 360 (Slim Radiator)
• Noctua NF-F12 PWM Chromax
• 16/12 PETG Hardtube
• EK Fittinge
• Koolance QD3 No-Spill Schnellverschluss
• AC Farbwerk
• Phanteks Glacier GTX 1080 Ti FE
• Watercool MO-RA3 360 LT
• EK-Tube ZMT Schlauch 16/10 mm (zum einfacheren verschlauchen in der zweiten Kammer)
• Alphacool Fittinge 16/10

Das wars erstmal mit der Übersicht. Angefangen habe ich schon seit letzter Woche und werde wenn ich jetzt dann dazu komm auch gleich die ersten Bilder+Schritte posten.



Bisherige Schritte in kurzer Übersicht:

Spoiler

1. Umbau der Grafikkarte
2. Maßnehmen
3. Lackierarbeiten und (versuchte) Fertigung der Abdeckung
4. Die Abdeckung nimmt Gestalt an
5. Akzente setzen
6. Abschließende Schritte

Finale Bilder:

Spoiler

​

​



[v3nom]

AW: [Worklog]Basteldrang trift "Black and White"

Warum "nur" ein 360er Mora?



[Zeitdieb13]

AW: [Worklog]Basteldrang trift "Black and White"

Er sagt doch jeder fängt Mal "klein"an^^



[Krolgosh]

AW: [Worklog]Basteldrang trift "Black and White"

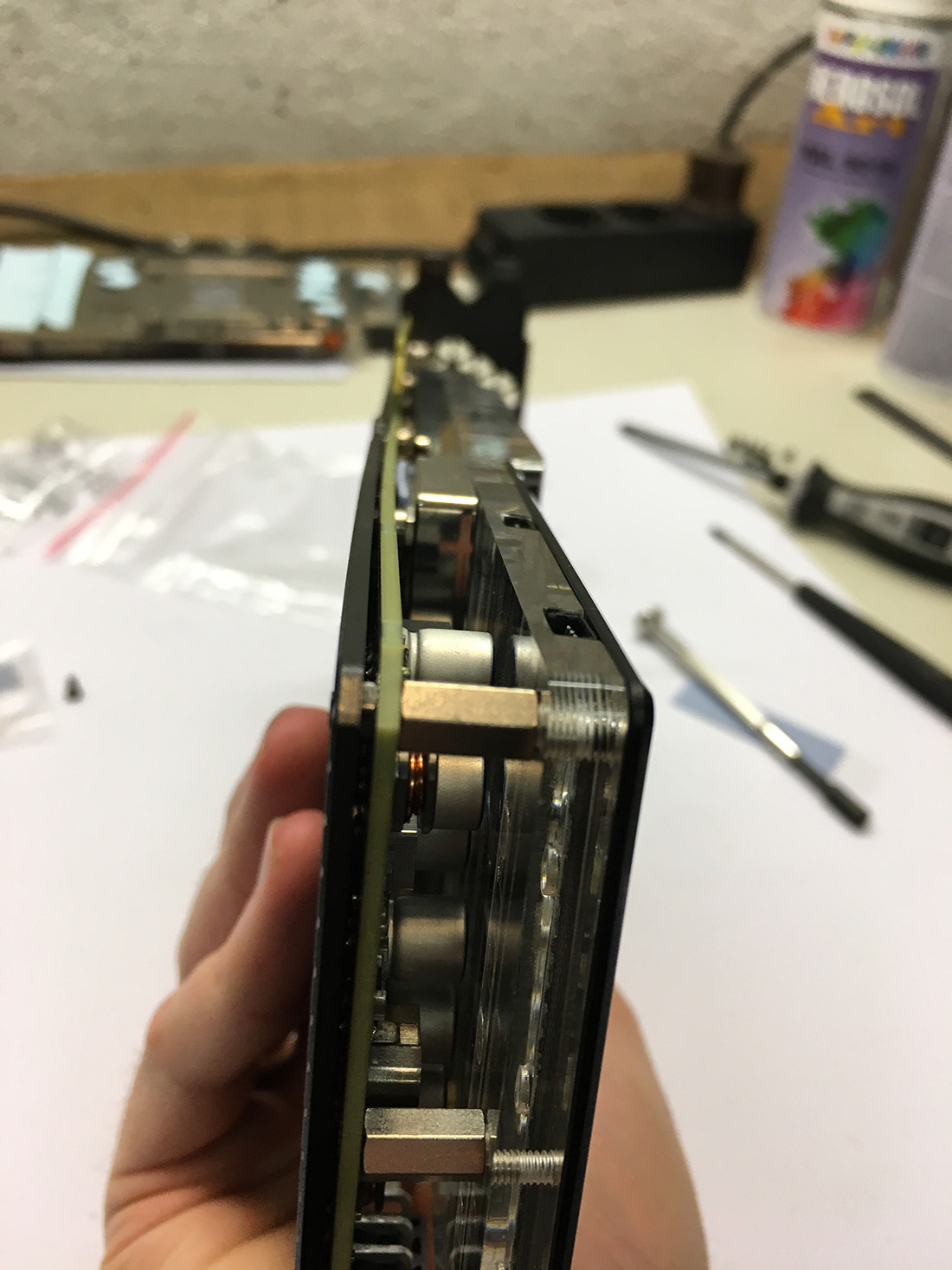

Angefangen habe ich gleich einmal als erstes mit der Grafikkarte, damit ich den Umbau hinter mir hab.

Das heißt der EK Fullcover muss runter, und der Phanteks Glacier drauf. Ganz einfach. Ich glaub jeder von uns weiß wie das abläuft, Karte wieder ordentlich von alter WLP befreien, alles reinigen, und neue WLP auftragen. Kühler platzieren und festschrauben.

Hier nun meiner erster Moment:

Sieht natürlich aus dem Winkel fotografiert um einiges schlimmer aus als wenn ich direkt von oben drauf sehe, da ist diese Biegung kaum zu erkennen. Aber prinzipiell bin ich mir jetzt nicht so sicher ob ich da nochmal ran soll, und vorallem, was soll ich da überhaupt nun ändern können?

Nunja, mal davon abgesehen, gefällt mir das Ergebnis. Der Kühlblock sieht für mich um einiges besser und wertiger aus als der von EK:

Das war nun der erste Schritt. Als nächstes geht es weiter mit dem Vermessen des Gehäuses.

Warum "nur" ein 360er Mora?

Ich hab den relativ billig bekommen. Ansonsten wär mir der 420er auch lieber gewesen. "Reichen" sollte der 360er aber dennoch.



[Krolgosh]

AW: [Worklog]Basteldrang trift "Black and White"

Und weiter geht‘s:

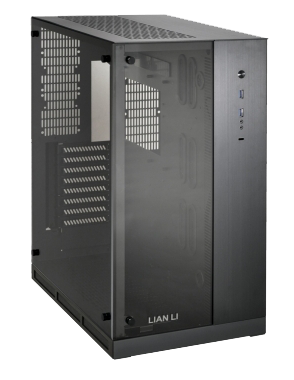

Ich muss sagen das Lian-Li ist bisher das wertigste Gehäuse was ich jemals in den Händen halten durfte. Obwohl in Händen halten etwas übertrieben ist... dafür ist es zu schwer. Habe leider verpasst nach dem Auspacken Bilder zu machen. Also gibt es hier nun einfach zwei Bilder von der Lian-Li HP um zu verdeutlichen was ich vorhabe.

​

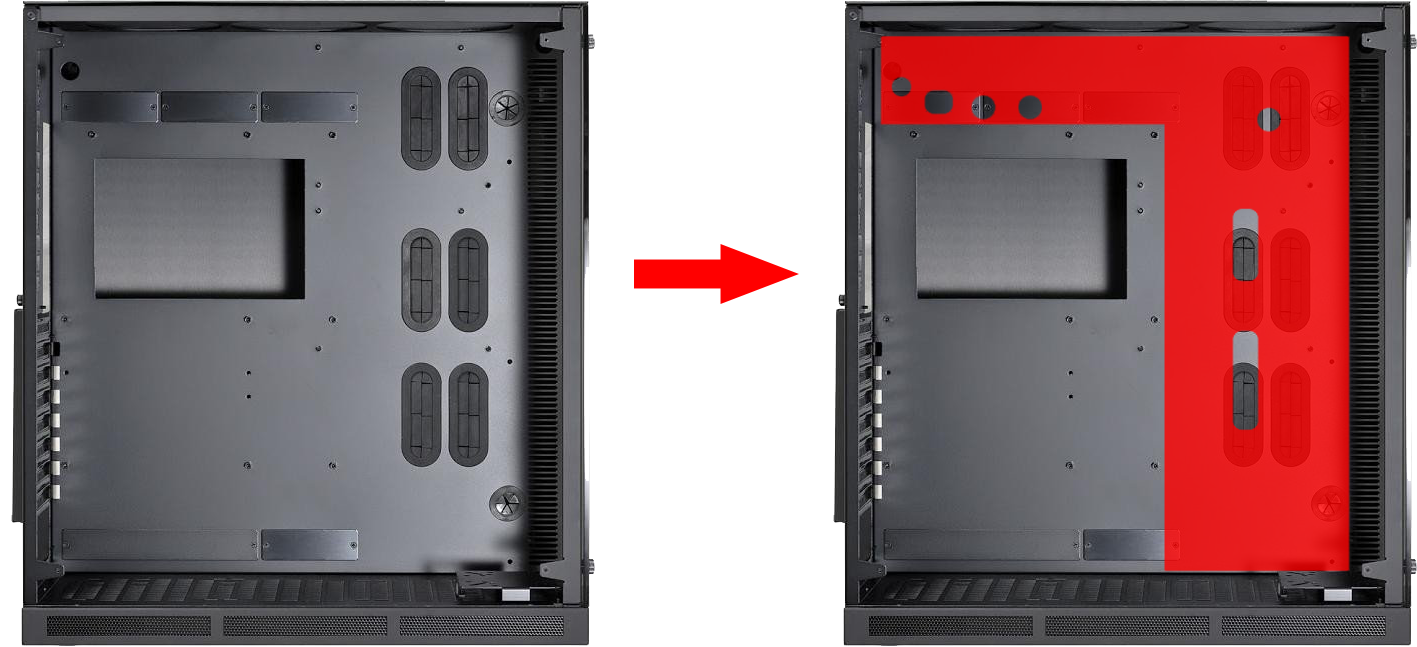

So schön es auch ist, für mein Vorhaben sind leider im Zwischentray ein paar Löcher zuviel vorhanden. Ich werde dafür eine Abdeckung machen in der ich alle benötigten Freisparungen und Bohrungen für die Schottverschraubungen herausschneiden werde. (Danke an Spoti für diese Idee)
Dafür werde ich mir ein 2mm starkes schwarz Eloxiertes Alublech besorgen, dieses wird dann bei mir in der Arbeit per Drahterosion (aka. Drahtschneiden) zugeschnitten. (Hab extra nachgefragt, und sollte funktionieren) Hier eine kleine Übersicht wie ich mir das Vorstelle:

​

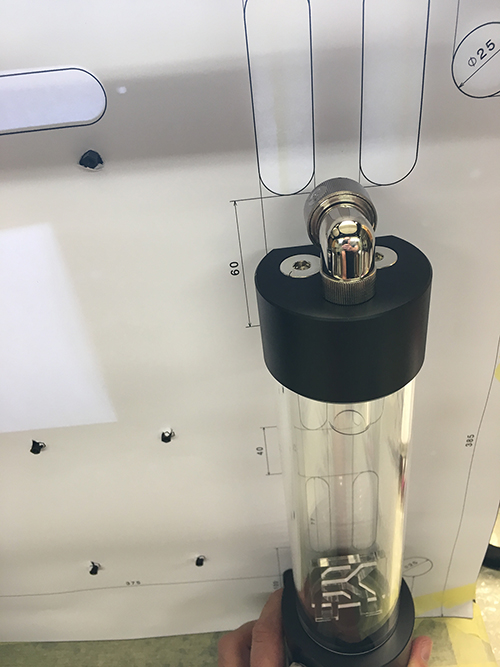

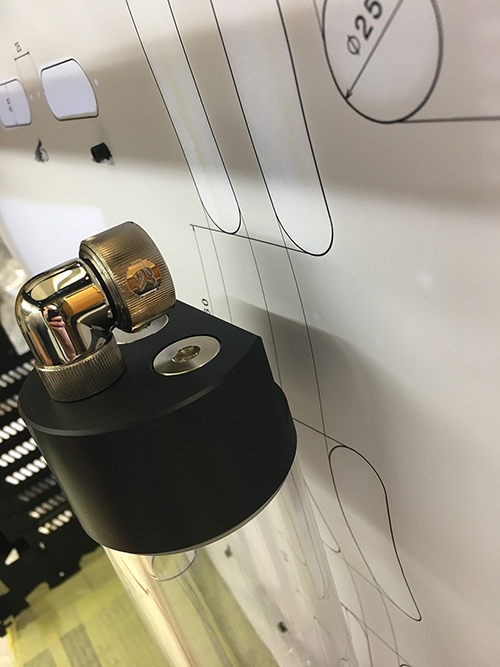

Das heißt nun erstmal alles genau ausmessen und dann per CAD Programm nachkonstruieren. Um sicher zu gehen ob alles stimmt was ich da so rummesse habe ich mir dann 1:1 Ausdrucke gemacht um diese Probeweise ins Gehäuse zu halten. Sieht soweit ganz gut aus!

​

Danach hab ich dann die finale Position der AGB+Pumpen Kombi festgelegt und die Löcher dafür gebohrt. Ebenso habe ich in diesem Arbeitsschritt die Aussparung für die Schottverschraubung des AGB's im Gehäuse vergrößert. Da kam dann auch zum erstenmal der Dremel zum Einsatz. Hat mich ehrlich gesagt doch ein wenig Überwindung gekostet einfach mal an einem 220€ Gehäuse rumzuflexen. Aber mit dem Ergebnis bin ich zufrieden.

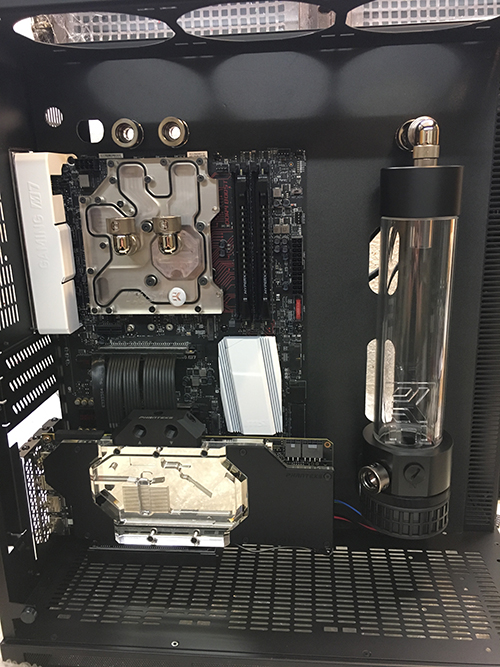

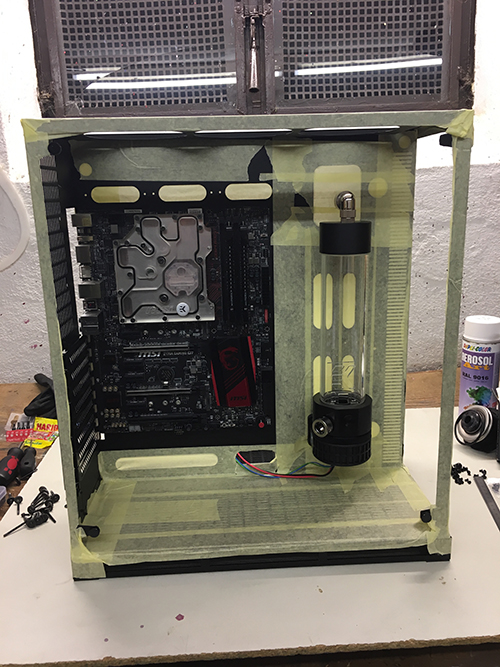

Mit anschließendem Probesitzen

​

Soweit bin ich mit dem Ergebnis zufrieden, und scheint auch ganz nach Plan zu verlaufen. Ich liebe es wenn ein Plan funktioniert! Als nächsten Arbeitsschritt werde ich dann den Kühlkörper auf dem MB und die Abdeckung (nicht mehr im Bild) der Mainboardanschlüße umlackieren. Weil Rot/Schwarz einfach nicht mehr ins Theme passt.



[Krolgosh]

AW: [Worklog] "Black and White"

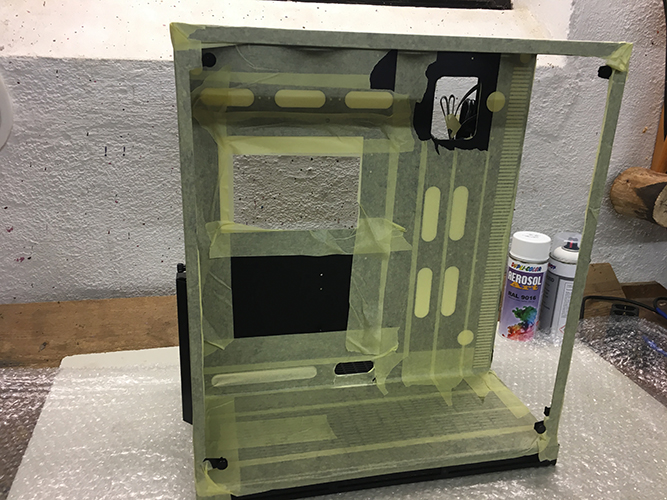

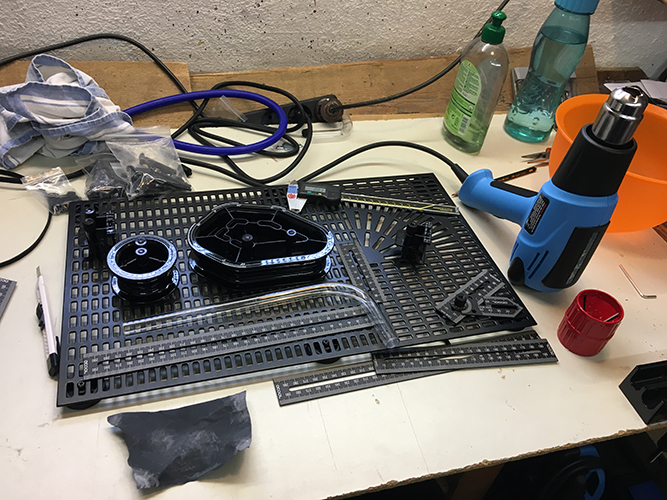

Weiter geht es mit den Lackierarbeiten. Wie ich ja schon sagte, Rot/Schwarz passt einfach nicht mehr. Also werden die zwei Teile erstmal Grundiert, und dann Weiß-Matt lackiert.

​

Sieht doch schonmal sehr gut aus. Könnte jetzt aber wohl etwas blass wirken... wird sich aber beim Einbau dann zeigen.
Als nächstes habe ich dann die Daten für die Abdeckung fertig gemacht. Da bin ich genauso verfahren wie bei den ersten Messarbeiten, alles genau abnehmen und zur Kontrolle einen 1:1 Ausdruck machen um es zu überprüfen. Endergebnis sieht dann so aus.

​

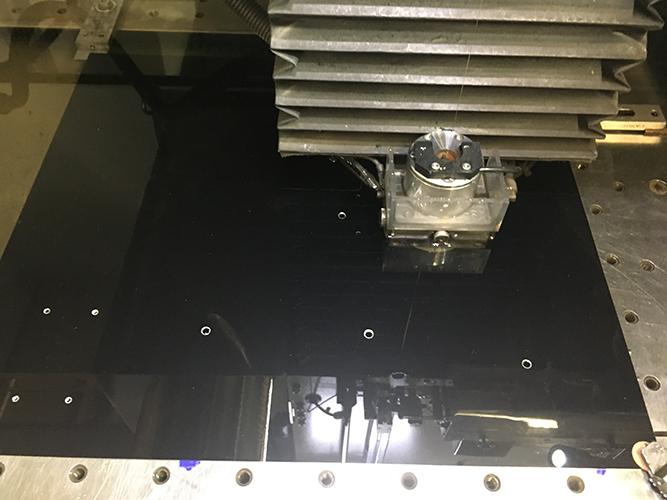

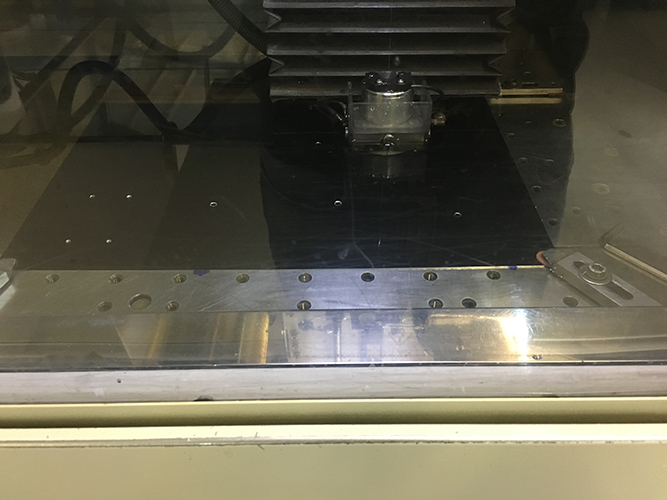

Damit bin ich dann bei uns in der Firma in der Werkzeugbau gegangen. Der Kollege war dann so nett und hat die nötigen Startlöcher vorgebohrt. Startlöcher werden dafür benötigt das beim Drahterrodieren der Draht, bei innenliegenden Konturen die nicht einfach von "außen" ausgeschnitten werden können, einfädeln kann. Also in diesem Fall alle Aussparungen, Löcher für die Schottverschraubungen etc. Als das erledigt war ging es auf die Maschine.

​

Und jetzt der erste große Rückschlag (ich hoffe es bleibt dabei), es funktioniert nicht wirklich. Wir vermuten das die Eloxalschicht dafür verantwortlich ist das der Spannungspulse nicht aufrechterhalten werden kann. Das heißt die Steuerung bricht immer wieder ab, und kommt deshalb nur mehr als schleppend voran. Wir hatten damit gerechnet das in 2 Stunden dass Blech fertig sein müsste... Pustekuchen. In der Geschwindigkeit würde das wohl 48h+ dauern... und das geht nun einmal leider nicht. Jetzt muss ich mir was anderes Überlegen, und der schöne Plan mit dem Alublech ist dahin. Ich hab Privat nämlich einfach nicht die Werkzeuge das ich das so genau bearbeiten kann wie ich mir das vorstelle.

Schau ma mal...



[dergunia]

AW: [Worklog] "Black and White"

aloha,

bisher sieht das doch recht interessant aus. abo ist raus und ich freue mich auf mehr vlt bereicherst du ja meine ideensammlung etwas

Cheers,
Chris



[Krolgosh]

AW: [Worklog] "Black and White"

bisher sieht das doch recht interessant aus. abo ist raus und ich freue mich auf mehr vlt bereicherst du ja meine ideensammlung etwas

Mal schauen was noch dabei rauskommt. Und danke fürs Abo!

________________________________________________________________________________

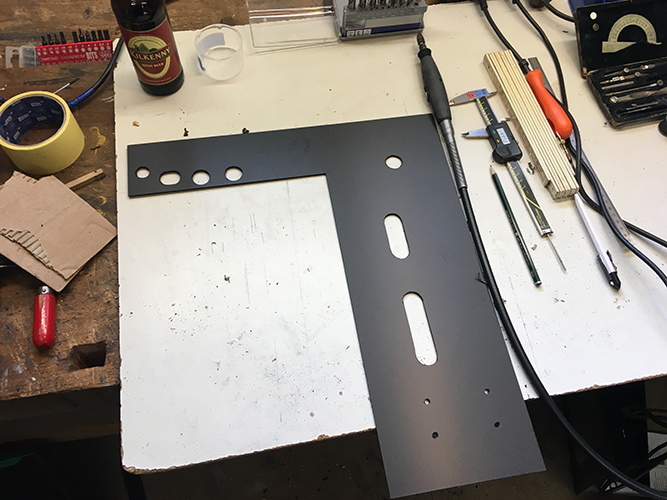

Dann mal weiter im Text. Nach dem "kleinen" Rückschlag mit dem Alublech musste ich jetzt irgendwie einen Ersatz besorgen... und was macht man(n) in der Stunde der Not? Richtig, man geht in den Baumarkt. Als erstes kam mir nämlich nun eine Acrylplatte in den Sinn die ich stattdessen verwenden könnte. Aber ich bin dann für mich auf die bessere Variante gestoßen. Und zwar eine 3mm starke PVC (aufgeschäumt) Platte. (Bei dem Baumarkt, nennen wir ihn Ibo, unter Kunststoffplatte "Guttagliss Hobbycolor" geführt) Ich war Anfangs ein wenig skeptisch, da diese doch leicht instabil wirkt, aber fest Verschraubt sollte sie den Dienst tun. Ein großer Pluspunkt ist, man kann sie mit einem Cutter Messer zuschneiden und da die Farbe schon in Matt-Schwarz ist müsste das Optisch auch passen. Wenn nicht kann ich die Platte später immer noch zusätzlich Foliieren.

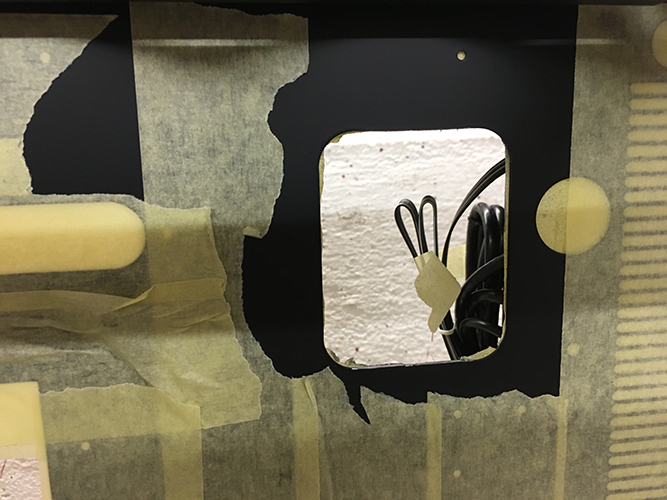

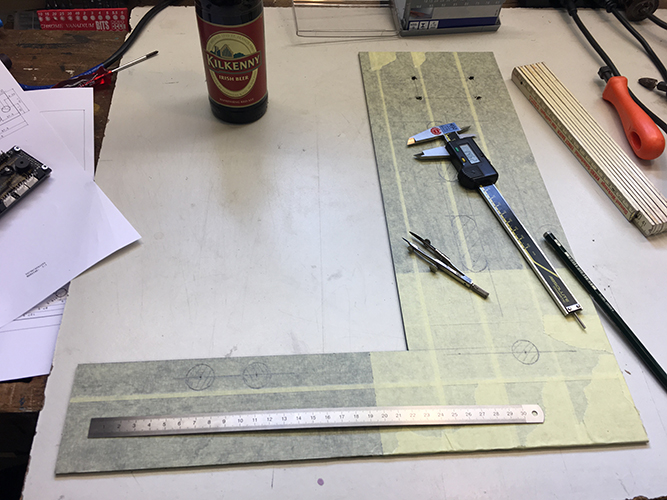

Daheim hab ich mich dann gleich ans Werk gemacht. Platte abgeklebt, und alle Bohrungen, Freimachungen etc fein säuberlich mit Lineal, Zirkel und Winkel aufgetragen. Die Außenkontur dann mit großem Stahllineal und Cutter Messer ausgeschnitten. Funktioniert tadellos, und sieht wirklich sauber aus. Die Langlöcher für die Kabel hab ich genauso bearbeitet, zuerst mit dem Cutter "ausgeschnitten" und danach die Rundung am Oberen und Unteren Ende mit dem Dremel erzeugt. War selbst überrascht dass das so gut klappt.
Die Löcher für die Schottverschraubungen habe ich mit dem größten Bohrer den ich habe vorgebohrt (D10mm), und dann vorsichtig mit dem Dremel erweitert. Natürlich bekomme ich so keinen 100% Kreis, aber das wird dann durch die Schottverschraubung eh kaschiert.
Bin recht zufrieden mit dem Ergebnis... Damit ich aber wirklich sicher sein kann das es passt, durfte es natürlich mal im Gehäuse probesitzen.

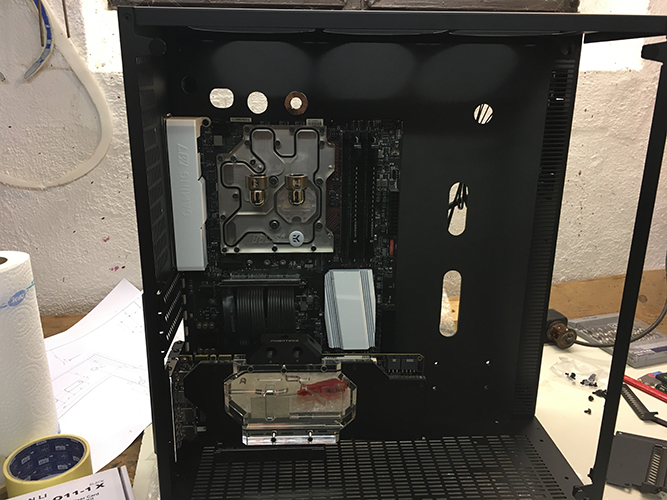

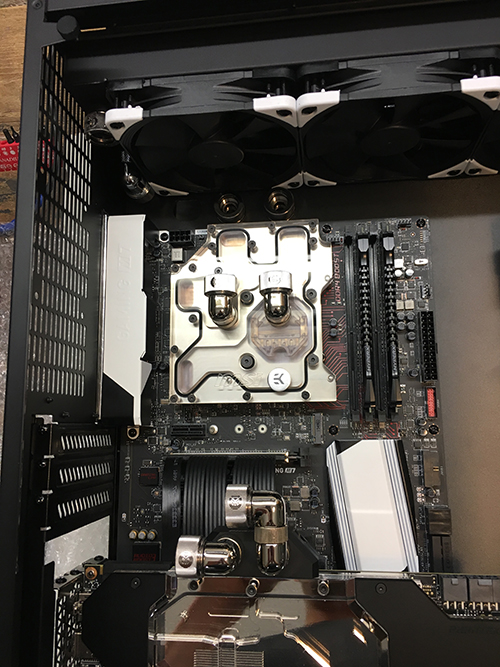

So sieht das ganze dann im Gehäuse aus. Achja, den Riser habe ich kurzerhand auch gleich mal eingebaut.

​

Also bin sehr zufrieden mit der Abdeckung. Was man hier nun aber ganz deutlich sieht, die weißlackierten Teile wirken deplatziert. Es fehlen die Akzente. Ich werde wohl mit einer schwarzen Folie Abhilfe schaffen um das ganze etwas runder zu gestalten. Außerdem habe ich mir überlegt für den Kühlblock den MSI Schriftzug, sowie den MSI Drachen zu vektorisieren und mir das dann aus Folie schneideplotten zu lassen. Achja.. und der Postbote hat heute auch noch was schönes vorbei gebracht.

​

Bald gehts weiter.



[Krolgosh]

AW: [Worklog] "Black and White"

Ich brauch mal eben ne kleine "Anregung"

Ich hab mal den Mora mit den 4Stk "Phobya G-Silent 18 PWM" (180er) getestet.. und ich muss sagen, die nerven mich jetzt schon. Sogar auf nur 300RPM.. die haben ein ganz ganz unangenehmes klackern. Wenn die höher drehen wird das auch nicht besser. Was soll ich da nun machen... 9Stk 120mm Lüfter nachrüsten? Ne meine Frau killt mich...

Dann hab ich mir überlegt, ich hab noch 6 Stk NB-BlackSilentPro PK-PS (140mm) rumliegen... davon 4Stk mit ner Adapter-Blende auf den Mora schrauben. Natürlich wird dann die Kühlfläche nicht zu 100% angeblasen, aber Lautstärkentechnisch sollten die Lüfter in einer ganz anderen Liga spielen als die Phobya.

Als erstes, was haltet ihr davon? Und als zweites, hat jemand schonmal so ne Blende gesehen? Ich hab an sowas wie für den 420lt gedacht: MO-RA3 420 Mounting Bracket for 180-230mm Fans. Nur halt für den 320lt und mit 140mm Lüfteröffnungen.



[v3nom]

AW: [Worklog] "Black and White"

bei 120mm Lüftern könntest du halt auf Erfahrungswerte und eine breite Masse zurückgreifen. Da gibt es Modelle welche unhörbar sind auf min. rpm.



[Krolgosh]

AW: [Worklog] "Black and White"

bei 120mm Lüftern könntest du halt auf Erfahrungswerte und eine breite Masse zurückgreifen. Da gibt es Modelle welche unhörbar sind auf min. rpm.

Ja natürlich wäre es die bessere Möglichkeit. Aber wenn wir mal von denn allseits beliebten NF-P12 ausgehen, sind das bei 9Stk, knappe 150€. Das ist halt nochmal ein Batzen Geld...

Deshalb dachte ich die NB-BlackSilentPro PK, die ich ja schon habe, verwenden zu können. Eben mit einer passenden Adapterplatte. Ist nur eine Überlegung und bin über eure Meinung darüber gespannt.



[v3nom]

AW: [Worklog] "Black and White"

Dann müsstest du auch Geld für Die Platte und die anderen Adapter ausgeben. Warum dann nicht einfach mit Kabelbindern 4x140mm auf dem Radi platzieren?

Ansonsten zum testen/übergangsweise (völlig ernst gemeint):
Nimm dir ein Stück Pappe und schneide dir das auf die Mora Größe. Löcher für 4x140mm Lüfter und Löcher zum befestigen rein machen. Wenn das passt kannst du dir auch dünne Kunststoffplatten holen aus dem Bastelladen die man noch mit nem Skalpell/Messer schneiden kann. Reicht und sieht gut aus.



[Krolgosh]

AW: [Worklog] "Black and White"

Ja hatte eh schon damit gerechnet das es auf eine selbstgemachte Platte hinausläuft. Ist ja auch gar kein Problem.

Was meinst wie es mit der Leistung aussieht? Der Verlust wenn ich statt 180er nur 140er platziere sollte doch eigentlich Vernachlässigbar sein? In Anbetracht das ich die 140er wohl höher drehen lassen kann ohne etwas zu hören.



[v3nom]

AW: [Worklog] "Black and White"

Ein Mora braucht nicht viel Luftstrom um super zu kühlen... Sollte ausreichen.
Optimaler wäre natürlich eine passende Vollbestückung.



[Krolgosh]

AW: [Worklog] "Black and White"

Perfekt, danke dir. Das hat mir schon einmal sehr weitergeholfen.



[Krolgosh]

AW: [Worklog] "Black and White"

Dann wollen wir doch mal weitermachen. Die gröbste Arbeit ist erledigt und nun geht es ja schon fast an den Endspurt.

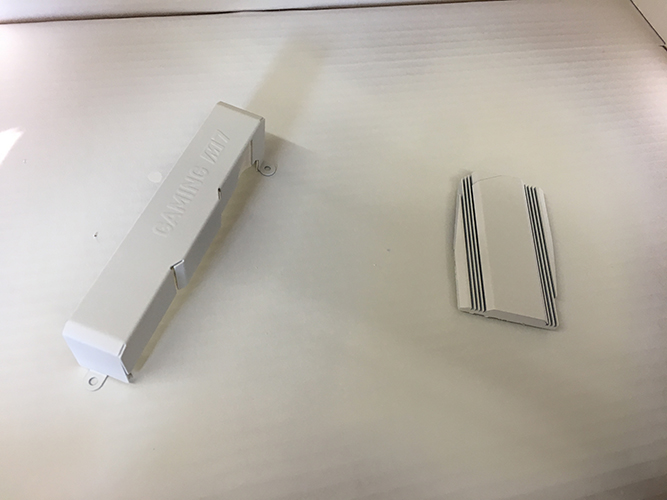

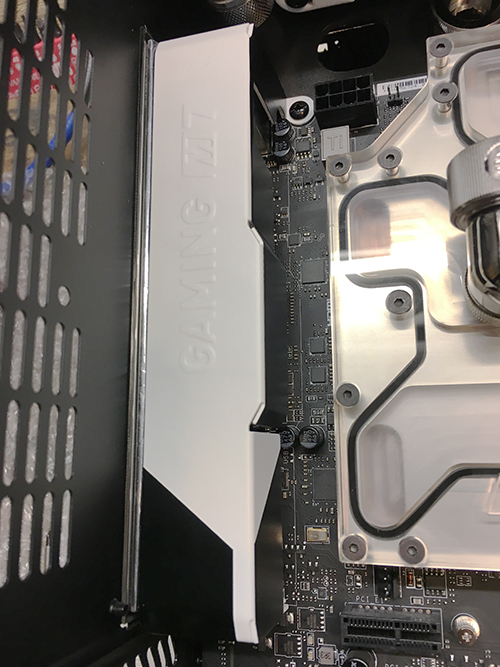

Wie ich es ja schon gesagt habe werde ich für die Abdeckung der Anschlüße, und den Kühlblock auf dem MB noch ein paar Akzente setzen. Zumindest versuch ich es. Habe mir dazu eine Schwarz-Matte Klebefolie besorgt und mit dem Ergebnis bin ich nun eigentlich recht zufrieden.

​

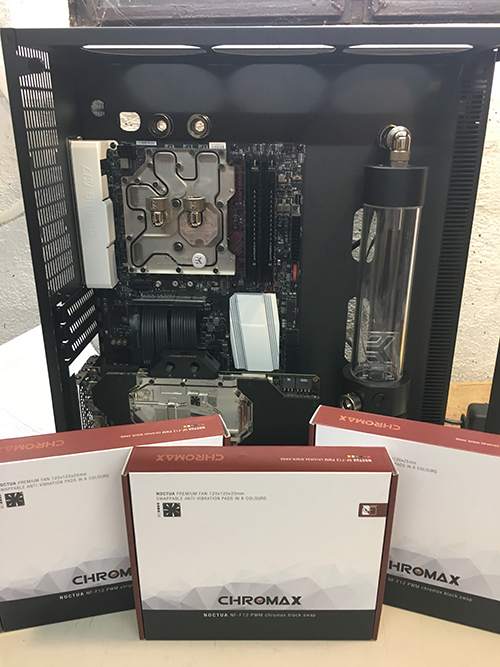

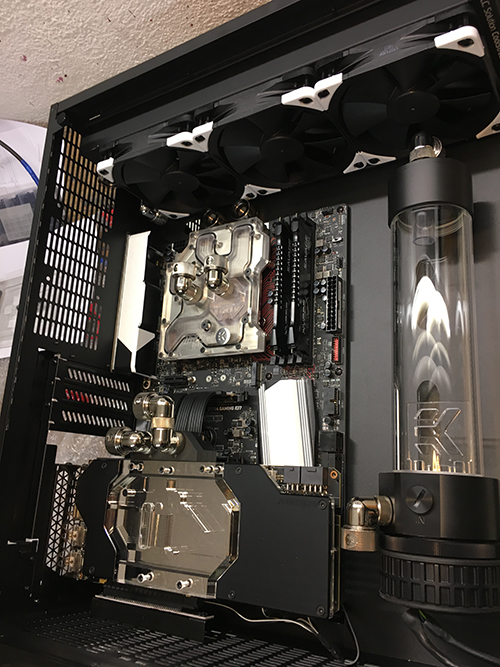

Im gleichen Zug hab ich dann den Radiator mit den 3 Noctua Chromax bestückt, das sind echt mal hübsche Lüfter. Wurde aber auch Zeit, möchte ich dazu sagen.

​

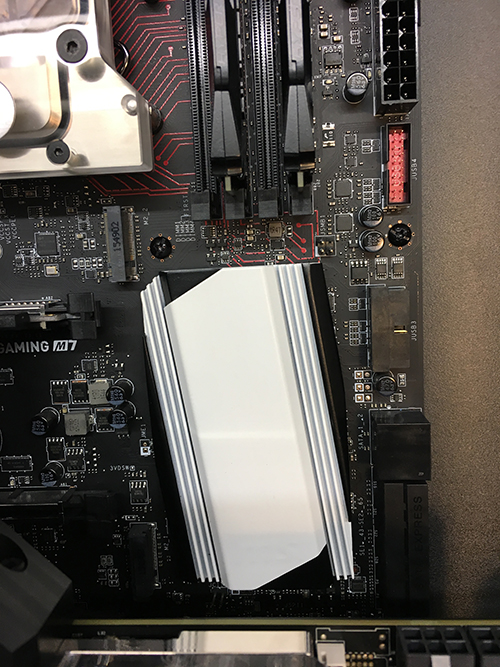

Ich finde das wirkt so nun um einiges Harmonischer, ABER es fehlt noch das Gewisse etwas auf dem Kühlkörper. Ich hab da ja schon vor ein paar Posts darüber nachgedacht, und ich werde mir dafür nun den MSI "Drache" und den Schriftzug aus Schwarzer Folie ausplotten lassen. Denke das rundet das ganze nochmal etwas ab.

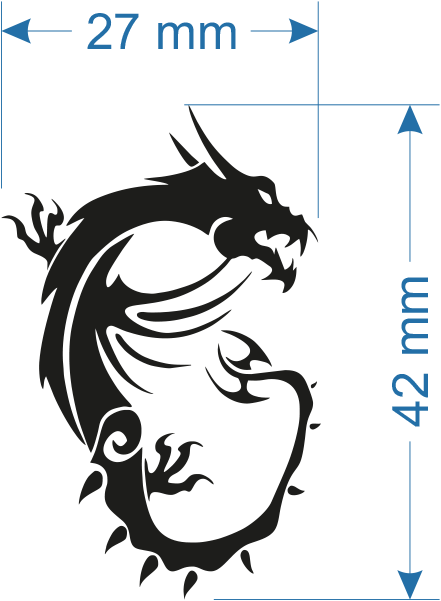

Die Bilddateien dafür findet man ja zum Glück recht schnell, habe diese dann nur noch vektorisiert und dann angefragt. Er meinte am Freitag (heute) kann ich sie abholen..

​

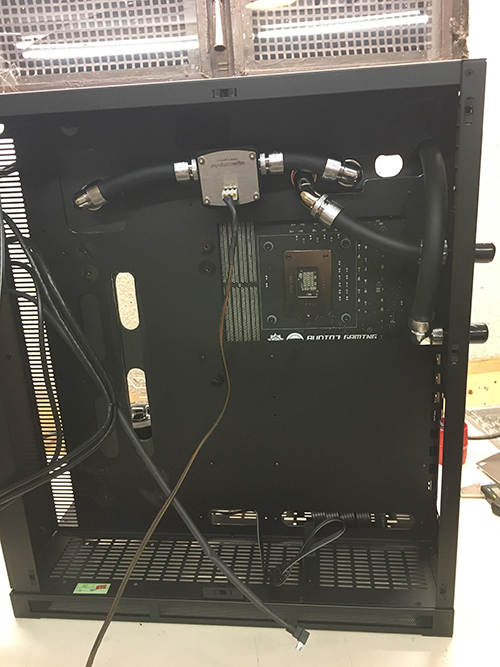

Lief an dem Tag wirklich gut, deshalb hab ich gleich mal noch die Verschlauchung in der zweiten Kammer fertig gemacht. Nicht hübsch, aber selten. Da spielt für mich die Optik keine Rolle, sieht man ja eh nicht.... Achja, davon hab ich nun leider kein Bild (reiche ich noch nach), aber für die beiden Schnellkupplungen habe ich mir eine Adapterplatte zurechgeschnitten, die Durchmesser eingebracht und dann von innen angeschraubt. Das Gehäuse selbst hab ich nur soweit bearbeitet das die Schnellkupplungen durchpassen.

​

Das wars dann erstmal auch schon wieder. Als nächstes folgen dann die Hardtubes.. ich bin da echt schon gespannt darauf wie mir das von der Hand gehen wird.



[syrus700]

Weiter so - macht Spaß, mitzulesen

Außerdem finde ich das Gehäuse ziemlich interessant

LG Syrus



[Krolgosh]

Guten Morgen zusammen!

Am Wochenende hab ich einiges geschafft, um genauer zu sein, der Umbau wurde erfolgreich abgeschlossen.
Das einzige was noch fehlt sind die abschließenden Bilder, und der Lüfteradapater für den Mora. Bilder werde ich heute Abend machen und der Mora wird im Laufe dieser oder der nächsten Woche folgen. Ist ja nicht so das es im Moment recht warm ist, da läuft der Mora im passiven Betrieb.


So aber zuerst einmal zu den letzten Arbeitsschritten die mich dann doch den Freitag und Samstag gekostet haben. Hardtubes sind dann doch nochmal eine andere Nummer als normale Schläuche.

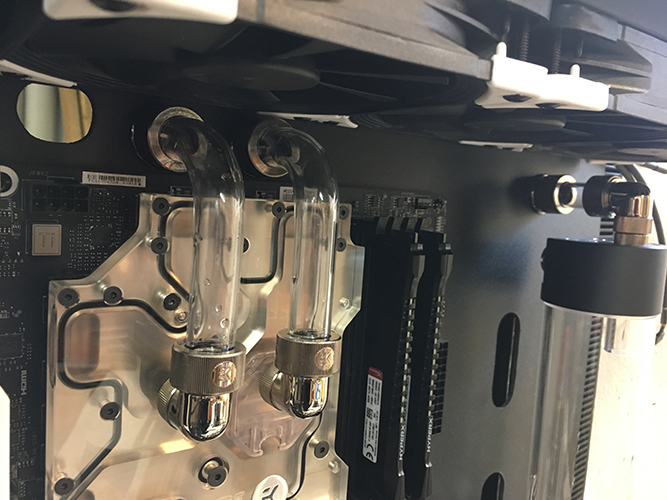

Zuerst wollte ich einmal die kurzen Rohre für die Verbindung von Monoblock zu den Schottverschraubungen biegen. Da ging es dann schon mal los... das Silikoninlet reinzubekommen war am Anfang ein Ding der Unmöglichkeit. Bisschen Nassmachen sollte eigentlich reichen... denkste. Nach 15min schieben, drehen und drücken hab ich dann das Spülmittel geholt. 2 Tropfen in das Rohr und dann nochmal von vorne. Damit ging es dann bedeutend besser, aber noch fernab von gut. Für das nächste Projekt werde ich mich nach anderen Inlets umsehen.. die sind für meinen Geschmack einen ticken zu Dick und somit einfach extrem unhandlich. Aber was solls, jetzt musst ich eh das beste daraus machen.

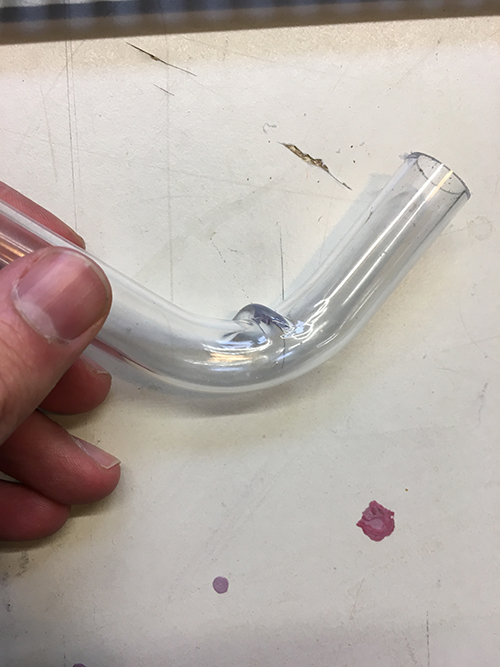

Nachdem es dann endlich drinnen war konnt ich den Heißluftföhn anschmeißen und das Rohr durch ständiges drehen gleichmäßig erhitzen. Hat soweit auch geklappt.. aber da fehlen am Anfang halt ein wenig die Erfahrungswerte. Es wurde direkt mal zu heiß. Ergebnis sah dann so aus.

​

Man muss halt einfach ein Gefühl dafür entwickeln. Nach ein wenig herumprobieren ist es mir dann auch recht gut gelungen wie ich finde. Ok, ok in der kompletten Nahaufnahme sieht man noch ein paar Unregelmäßigkeiten. Aber ich bin erstmal zufrieden damit.

​

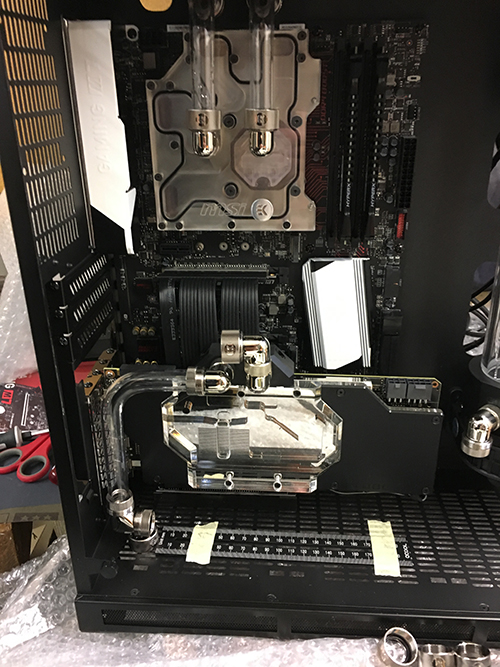

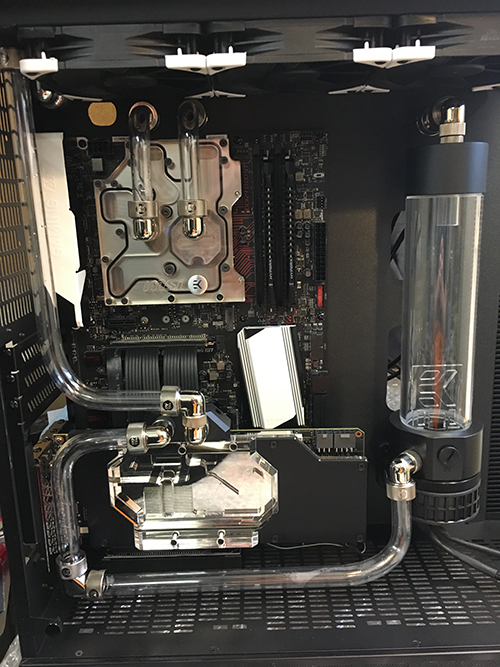

Zu den weiteren Biegeversuchen sag ich nicht viel, läuft ja für jede Biegung ähnlich ab. Messen, prüfen, hinhalten, ablängen etc... Insgesamt war ich wohl gute 3-4 Stunden damit beschäftigt. Nicht weil es recht komplex ist, ich war einfach sehr langsam.

​

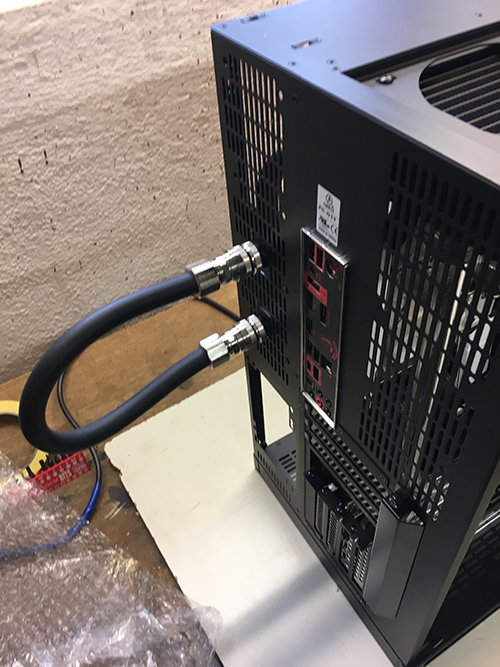

Damit ich den Kreislauf auch ohne Mora testen kann musste ich diesen natürlich schließen, also einfach an ein kleines Stück Schlauch die Schnellkupplungen drangemacht und gut war.

​

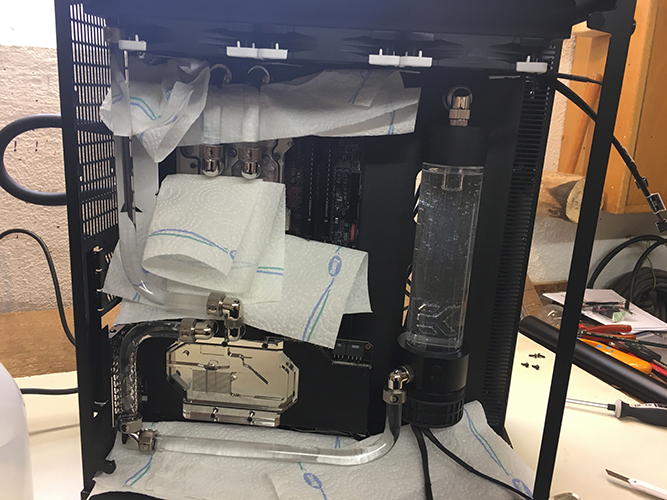

Jetzt konnte ich zum ersten mal Wasser einfüllen, und beten das alles dicht ist. War es dann zum Glück auch. Hab das ganze dann 3 Stunden laufen lassen. In der Zwischenzeit wurde in der zweiten Kammer der Aquaero, Farbwerk, NT und die Festplatten installiert. Außerdem musste der LED Streifen installiert und die Kontakte an den Stecker gelötet werden. Von hinten hab ich nun aber kein Bild mehr... ich bekomm das einfach nicht Ordentlich hin, und das Chaos will auch keiner sehen.

​

Damit bin ich dann (leider) auch schon am Ende des Umbaus angekommen. Wie gesagt die Abschließenden Bilder werde ich heute Abend machen und dann natürlich hier reinstellen. Letztendlich bin ich froh das ich es gemacht habe. Das Case ist wirklich extrem Hochwertig und gefällt mir sehr sehr gut. Und der Wechsel von Schlauch auf Hardtube war für mich auch der richtige Schritt. Wertet das ganze nochmal ein ganzes Stück auf. (für mich)

Hoffe es war einigermaßen Interessant mir bei diesen Schritten zu "folgen".



[mda31]

Top! Freue mich schon auf die finalen Bilder. Frage: Ist unten der Staubfilter noch nicht eingesetzt? Sieht so durchsichtig aus...



[Krolgosh]

Ist unten der Staubfilter noch nicht eingesetzt? Sieht so durchsichtig aus...

Ja genau, hab die Staubfilter noch nicht eingesetzt.
