Guide Voltmod löten
- Ersteller der8auer
- Erstellt am
Alte-Schule
Freizeitschrauber(in)
AW: [Guide] Voltmod löten
Ja du sagst es, sobald die Batterie nach läst, kannst du das mit der Widerstand-Messung vergessen. P.s. was ich vergessen habe du sollts auch nicht dauerhaft einen Widerstand mit Spannung belasten da er bestromung durch höhere Temperatur sein Widerstand verringert und damit auch beschädigt wird. UND Widerstand-Messung macht man nur im Stromlosenzustand!!!
So erstmal sehr geil @der8auer nette sache die du hier gestartet hast. Was ich Persönlich noch für die Anfänger dazu fügen würde wäre der Tipp, beim Löten nicht direkt die schnupper Nase drüber zuhalten.
Ich nutze zum Löten eine ELV LS 80 Lötstation und Sn60Pb38Cu2 Lötzinn. Meine Hilfsmittel sind dann noch ein sogenannter Lötboy ( da is eine Lupe dran und zwei Klammern ) und ein Multimeter für 6,-€ aus dem Baumarkt. Aber wie gesagt achtet darauf das der 9V block nicht zu leer ist da gibts dann nur noch Messfehler gibt. Achso was ich auch noch sagen kann "trainieren trainieren trainieren" Ich habe mit 7 Jahren angefangen zu Löten ist wie beim Schweißen "Man erkennt es wann es passt"
Ja du sagst es, sobald die Batterie nach läst, kannst du das mit der Widerstand-Messung vergessen. P.s. was ich vergessen habe du sollts auch nicht dauerhaft einen Widerstand mit Spannung belasten da er bestromung durch höhere Temperatur sein Widerstand verringert und damit auch beschädigt wird. UND Widerstand-Messung macht man nur im Stromlosenzustand!!!
So erstmal sehr geil @der8auer nette sache die du hier gestartet hast. Was ich Persönlich noch für die Anfänger dazu fügen würde wäre der Tipp, beim Löten nicht direkt die schnupper Nase drüber zuhalten.
Ich nutze zum Löten eine ELV LS 80 Lötstation und Sn60Pb38Cu2 Lötzinn. Meine Hilfsmittel sind dann noch ein sogenannter Lötboy ( da is eine Lupe dran und zwei Klammern ) und ein Multimeter für 6,-€ aus dem Baumarkt. Aber wie gesagt achtet darauf das der 9V block nicht zu leer ist da gibts dann nur noch Messfehler gibt. Achso was ich auch noch sagen kann "trainieren trainieren trainieren" Ich habe mit 7 Jahren angefangen zu Löten ist wie beim Schweißen "Man erkennt es wann es passt"
Zuletzt bearbeitet:
max00
Freizeitschrauber(in)
AW: [Guide] Voltmod löten
Das kann ich auch nur bestätigen - umso mehr man lötet, umso bosser wirds - vor allem bekommt man irgendwann ein Gefühl dafür und das ist das wichtigste!
Das kann ich auch nur bestätigen - umso mehr man lötet, umso bosser wirds - vor allem bekommt man irgendwann ein Gefühl dafür und das ist das wichtigste!
Alte-Schule
Freizeitschrauber(in)
AW: [Guide] Voltmod löten
Richtig, dass Gefühl. Man sieht es ab einem bestimmten Zeitpunkt wann es soweit ist. Bei diesen Zeitpunkt, nimmt man den Lötkolben von der Lötstelle und man sieht wie das Lot die Verbindung setzt. So nenne ich das mal.
Richtig, dass Gefühl. Man sieht es ab einem bestimmten Zeitpunkt wann es soweit ist. Bei diesen Zeitpunkt, nimmt man den Lötkolben von der Lötstelle und man sieht wie das Lot die Verbindung setzt. So nenne ich das mal.
Zuletzt bearbeitet:
muihbuih
Komplett-PC-Käufer(in)
AW: [Guide] Voltmod löten
Es ging um die Sapphire HD 4350.
Ja bei mir liegt der Innenwiederstand auch bei 0,3 Ohm, einen reproduzierbaren Wert konnte ich immernochnicht messen.
Das mit dem Voltmod wird wohl doch erstma nix, leider muss die Karte im Moment bei nem Kumpel als Ersatz herhalten, da seine GTX 460 die Krätsche gemacht hat.
Es ging um die Sapphire HD 4350.
Ja bei mir liegt der Innenwiederstand auch bei 0,3 Ohm, einen reproduzierbaren Wert konnte ich immernochnicht messen.
Das mit dem Voltmod wird wohl doch erstma nix, leider muss die Karte im Moment bei nem Kumpel als Ersatz herhalten, da seine GTX 460 die Krätsche gemacht hat.
Professor Frink
Gesperrt
AW: [Guide] Voltmod löten
Soo, ich meld mich malwieder.
Die Tage wirds jetzt wohl ernst mit meinem ersten VMod. Gestern sind die Potis von Reichelt gekommen. Hab wiedermal ein paar Fragen.
1) Ist es normal dass reichelt ca. 50g Potis ca. 2,5kg Katalog auf meine Kosten beilegt? Bin grad echt sauer.
2) Wie löte ich die Litze an den Poti? Du zeigst nur die fertige, umschrumpfschlauchte (
) Bescherung.
3) Woher weiß ich welche Drehrichtung am Poti mehr Widerstand und welche weniger Widerstand bedeutet?
Gruß
Frink
Soo, ich meld mich malwieder.
Die Tage wirds jetzt wohl ernst mit meinem ersten VMod. Gestern sind die Potis von Reichelt gekommen. Hab wiedermal ein paar Fragen.
1) Ist es normal dass reichelt ca. 50g Potis ca. 2,5kg Katalog auf meine Kosten beilegt? Bin grad echt sauer.
2) Wie löte ich die Litze an den Poti? Du zeigst nur die fertige, umschrumpfschlauchte (
) Bescherung.3) Woher weiß ich welche Drehrichtung am Poti mehr Widerstand und welche weniger Widerstand bedeutet?
Gruß
Frink
Masterchief79
PCGHX-HWbot-Member (m/w)
AW: [Guide] Voltmod löten
2) Falls du nicht gerade als kleiner Junge in den Kessel mit dem radioaktiven Abfall gefallen bist, dürfest du nur 2 Hände haben. Das macht das ganze etwas schwierig. Ich behelfe mir immer mit einem kleinen Schraubstock. Und zwar folgendermaßen:
1. Poti schnappen und gucken wo du ihn auf der Karte hinpappen willst
2. Ab in den Schraubstock und Beinchen verzinnen
3. Schon mal Litze an dem Poti anlöten, Länge muss nur grob von der ausgesuchten Stelle bis zum IC passen (kann man ja hinterher noch ändern) -> Das an beiden Beinchen tun
4. Poti ankleben/wie auch immer an der ausgesuchten Stelle befestigen und Litze passend kürzen
5. Litze am IC anlöten und evtl. zusätzlich mit Heißkleber fixieren.
3) Der Poti hat 3 Beinchen. Misst du zwischen Beinchen 1 und 3 (den beiden äußeren also), bekommst du den Gesamtwiderstand des Potis. Misst du zwischen 1 und 2, hast du einen Widerstand. Den merkst du dir und drehst ein paar Umdrehungen an dem Poti. Dann nochmal zwischen 1 und 2 messen. Dann weißt du, in welche Richtung sich der Widerstand verändert (wenn er sich nicht verändert hat, steht er am Anschlag und du musst in die andere Richtung drehen.) Logischerweise steigt die Spannung der Karte, wenn der Widerstand kleiner wird.
Brauchen tust du nur 2 der 3 Beinchen (entweder 1+2 oder 2+3), kommt drauf an welche Drehrichtung du nachher haben willst.
2) Falls du nicht gerade als kleiner Junge in den Kessel mit dem radioaktiven Abfall gefallen bist, dürfest du nur 2 Hände haben. Das macht das ganze etwas schwierig. Ich behelfe mir immer mit einem kleinen Schraubstock. Und zwar folgendermaßen:
1. Poti schnappen und gucken wo du ihn auf der Karte hinpappen willst
2. Ab in den Schraubstock und Beinchen verzinnen
3. Schon mal Litze an dem Poti anlöten, Länge muss nur grob von der ausgesuchten Stelle bis zum IC passen (kann man ja hinterher noch ändern) -> Das an beiden Beinchen tun
4. Poti ankleben/wie auch immer an der ausgesuchten Stelle befestigen und Litze passend kürzen
5. Litze am IC anlöten und evtl. zusätzlich mit Heißkleber fixieren.
3) Der Poti hat 3 Beinchen. Misst du zwischen Beinchen 1 und 3 (den beiden äußeren also), bekommst du den Gesamtwiderstand des Potis. Misst du zwischen 1 und 2, hast du einen Widerstand. Den merkst du dir und drehst ein paar Umdrehungen an dem Poti. Dann nochmal zwischen 1 und 2 messen. Dann weißt du, in welche Richtung sich der Widerstand verändert (wenn er sich nicht verändert hat, steht er am Anschlag und du musst in die andere Richtung drehen.
) Logischerweise steigt die Spannung der Karte, wenn der Widerstand kleiner wird.Brauchen tust du nur 2 der 3 Beinchen (entweder 1+2 oder 2+3), kommt drauf an welche Drehrichtung du nachher haben willst.
Zuletzt bearbeitet:
TE
TE
der8auer
der8auer Cooling & Systeme
AW: [Guide] Voltmod löten
Schön erklärt
zu 3:
Ich drehe den Pot immer viele Umdrehungen gegen den Uhrzeigersinn und messe dann zwischen Pin 1+2 sowie zwischen 2+3. Bei einer Messung habe ich dann gegen 0 Ohm und beim anderen den vollen Widerstand.
Bsp:
1+2: 49,6 kOhm (gemessen)
2+3: 0,2 kOhm (gemessen)
Dies bedeutet ich breche den Pin 3 ab und habe nun zwischen Pin 1+2 den vollen Widerstand. Beim Drehen im Uhrzeigersinn ("reindrehen") senke ich den Widerstand und erhöhe später beim Voltmod die Spannung.
Schön erklärt
zu 3:
Ich drehe den Pot immer viele Umdrehungen gegen den Uhrzeigersinn und messe dann zwischen Pin 1+2 sowie zwischen 2+3. Bei einer Messung habe ich dann gegen 0 Ohm und beim anderen den vollen Widerstand.
Bsp:
1+2: 49,6 kOhm (gemessen)
2+3: 0,2 kOhm (gemessen)
Dies bedeutet ich breche den Pin 3 ab und habe nun zwischen Pin 1+2 den vollen Widerstand. Beim Drehen im Uhrzeigersinn ("reindrehen") senke ich den Widerstand und erhöhe später beim Voltmod die Spannung.
Professor Frink
Gesperrt
AW: [Guide] Voltmod löten
Okay, nächste Noobfrage
Ich stelle fest, ich kann mein Multimeter nicht bedienen. Hab die Anleitung nichtmehr und ich krieg nicht raus wie ich den Widerstand messe

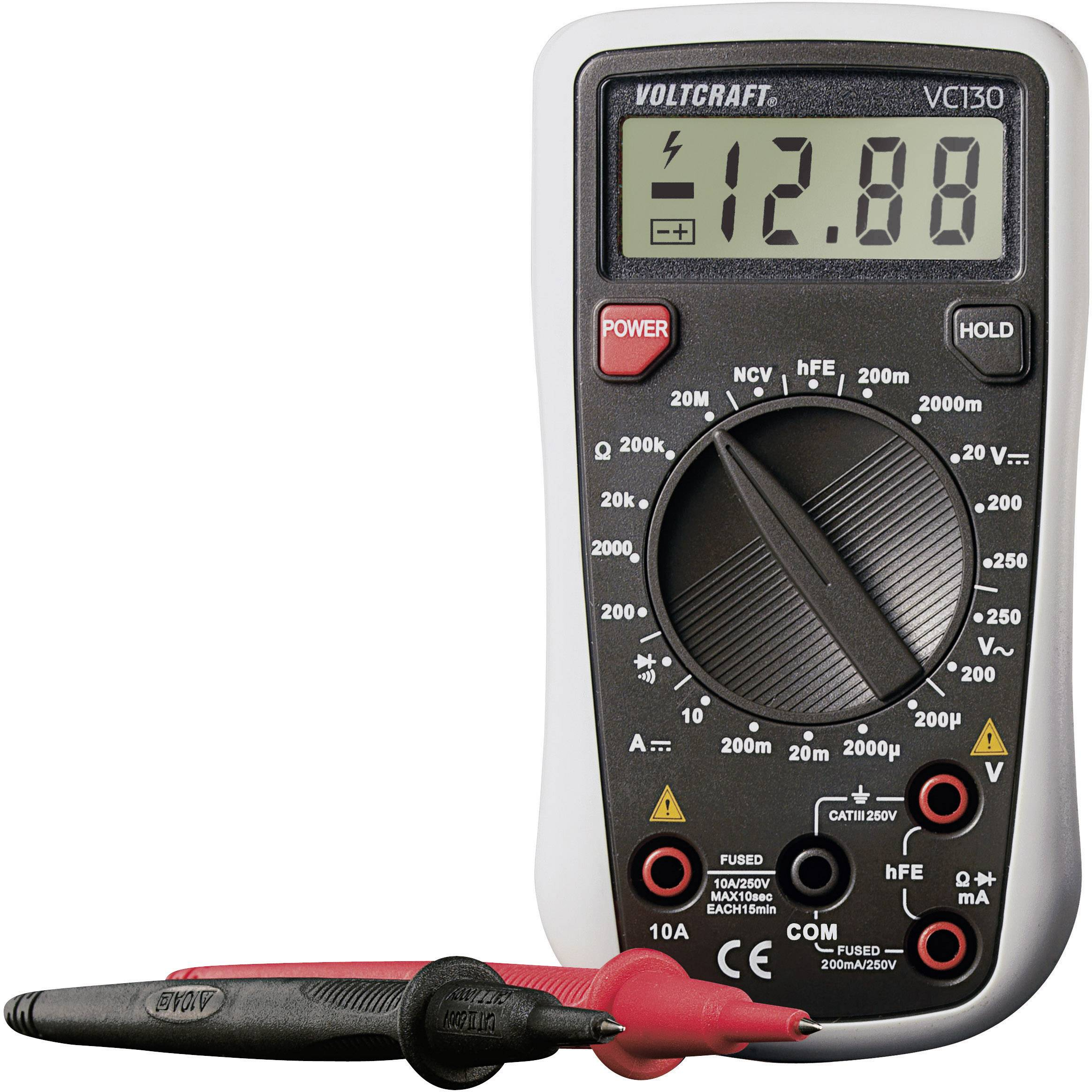

Ich hab dieses Hier: http://www.voelkner.de/products/78441/100-xl.jpg
Hab die Masse natürlich in die Mittlere Buchse und den Roten Anschluss an die obere Rechte. Mit dem Auswahlrädchen bin ich erst auf 20k Ohm gegangen, aber da zeigt er mir nur 1 an, egal was ich tue. Wenn ich umschalte auf z.b. 2000 Ohm, oder 200k Ohm ändert sich nur die Stelle wo das Komma steht, aber die 1 bleibt stehen. Was mache ich falsch?
Achja: Ich hab zum testen einen 20k Ohm Widerstand genommen.
Okay, nächste Noobfrage
Ich stelle fest, ich kann mein Multimeter nicht bedienen. Hab die Anleitung nichtmehr und ich krieg nicht raus wie ich den Widerstand messe
Ich hab dieses Hier: http://www.voelkner.de/products/78441/100-xl.jpg
Hab die Masse natürlich in die Mittlere Buchse und den Roten Anschluss an die obere Rechte. Mit dem Auswahlrädchen bin ich erst auf 20k Ohm gegangen, aber da zeigt er mir nur 1 an, egal was ich tue. Wenn ich umschalte auf z.b. 2000 Ohm, oder 200k Ohm ändert sich nur die Stelle wo das Komma steht, aber die 1 bleibt stehen. Was mache ich falsch?
Achja: Ich hab zum testen einen 20k Ohm Widerstand genommen.
Zuletzt bearbeitet:
Professor Frink
Gesperrt
AW: [Guide] Voltmod löten
Aha
Danke moe! War ja klar dass es irgendwas strunzeinfaches ist.
Das hab ich mich nicht getraut, über den Buchsen sind so fiese gelbe Ausrufezeichen
Ich lern das bestimmt noch....
Nächste Frage:
Womit dreht ihr eigentlich diese winzigen Poti-Einstellrädchen am besten?
Ich benutz aktuell ne platte Münze aus soeiner Münz-Souvenirpresse aber mein Gefühl sagt mit dass es da eine seriösere Lösung für gibt
Aha
Danke moe! War ja klar dass es irgendwas strunzeinfaches ist.
Das hab ich mich nicht getraut, über den Buchsen sind so fiese gelbe Ausrufezeichen
Ich lern das bestimmt noch....
Nächste Frage:
Womit dreht ihr eigentlich diese winzigen Poti-Einstellrädchen am besten?
Ich benutz aktuell ne platte Münze aus soeiner Münz-Souvenirpresse aber mein Gefühl sagt mit dass es da eine seriösere Lösung für gibt
Zuletzt bearbeitet:
Freakezoit
PCGHX-HWbot-Member (m/w)
AW: [Guide] Voltmod löten
Kannst auch nen stink normalen Phasenprüfer nehmen
Kannst auch nen stink normalen Phasenprüfer nehmen
Masterchief79
PCGHX-HWbot-Member (m/w)
AW: [Guide] Voltmod löten
Ich find die Idee mit der Münze irgendwie naheliegender
Ich find die Idee mit der Münze irgendwie naheliegender
flederfish
Kabelverknoter(in)
AW: [Guide] Voltmod löten
Wenn der Voltmod an einer Karte dran ist, kann man die Spannung dann nur noch über den poti regeln oder geht das noch über eine software wie afterburner oder so?
Kann man die Spannung noch über eine Software auslesen oder geht das nur mit dem Voltmeter?
MfG
Wenn der Voltmod an einer Karte dran ist, kann man die Spannung dann nur noch über den poti regeln oder geht das noch über eine software wie afterburner oder so?
Kann man die Spannung noch über eine Software auslesen oder geht das nur mit dem Voltmeter?
MfG
Masterchief79
PCGHX-HWbot-Member (m/w)
AW: [Guide] Voltmod löten
Heißt nicht umsonst hardmod, daher geht nur noch eine Regelung übern Poti und das Auslesen übers Messgerät. Es sei denn, du hast digitale Spannungswandler auf der Karte, aber dann könntest du die Spannung auch von vornherein über ein Programm verstellen und müsstest nicht löten.
Heißt nicht umsonst hardmod, daher geht nur noch eine Regelung übern Poti und das Auslesen übers Messgerät. Es sei denn, du hast digitale Spannungswandler auf der Karte, aber dann könntest du die Spannung auch von vornherein über ein Programm verstellen und müsstest nicht löten.
