Unbekannter Anschluss am CH IV Formula

[Schienenbruch]

Hi!

Mal 'ne Frage:
Hat zufällig - oder absichtlich - wer 'ne Ahnung, was das für ein 8-poliger Anschluß rechts vom "Clear-CMOS"-Jumper ist?

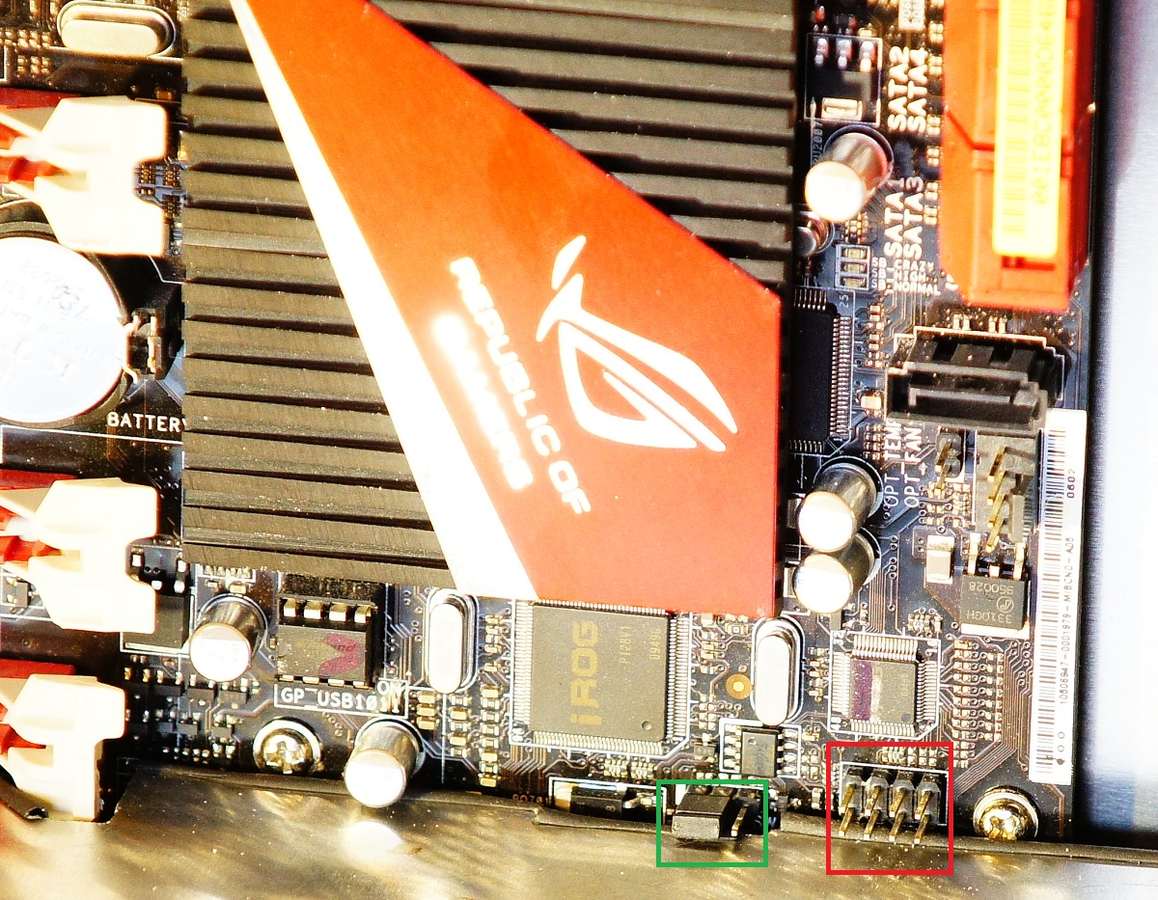

Auf dem Bild links - im grünen Rechteck - der "Clear-CMOS"-Jumper, im roten Rechteck der unbekannte.

Im Handbuch finde ich nix.
Nicht, dass ich mir was hinter 'ner Platte verstecke, was ich noch brauche....

Grüße

jochen



[mattinator]

Könnte für 'nen TPM-Modul sein (Trusted Platform Module). Bei meinem alten MSI-Board hatte der jedoch 6 x 2 + 1 Pins.



[Schienenbruch]

Hi!

Könnte sein - finde ich aber nix zu im Handbuch, leider (und das nervt - ebenso, dass bei einem 180€-Mainboard nicht mal ein deutsches Handbuch auf der d bei ist!).
Hhm - da fällt mir auch was ein, was aber im Handbuch stehen müsste.
Ein Anschluß für ein Slotblech mit Diagnose-LED's - hatte ich am MSI-Board mal.


Grüße

Jochen



[mattinator]

Sieh mal im PDF-Handbuch unter 2.2.1 und 2.2.2 (S. 2-6 und 2-7) nach (http://dlsvr04.asus.com/pub/ASUS/mb...Formula/E5443_Crosshair_IV_Formula_manual.zip). Könnte der "OC Station Connector (8-pin OC_STATION)" sein (S. 2-37). Allerdings sieht das Layout im PDF etwas anders aus als auf Deinem Bild, gibt es verschiedene Revisions ?
Ansonsten mal beim ASUS-Support anfragen.



[Doktor[ASUS]]

Hallo,
der Anschluss ist ein Debug Anschluss für das RMA Zentrum. Daher auch kein Hinweis im Handbuch.

Gruß,
Doktor



[Schienenbruch]

Hi!

@matinator: ne, der ist weiter unten zwischen den USB-Anschlüssen

@Doktor: danke, dann weiß ich Bescheid: ich brauche den Eumel nicht frei halten.

Danke Euch!

Grüße

jochen
