Tagebuch [Tagebuch] A - Team MOD aus ALU und Plexiglas (Teile werden mit Wasserstrahl schneider gefertigt) jetzt mit Video!!!

[dorow]

AW: [Tagebuch] A - Team MOD (Gehäuse) aus ALU und Plexiglas (Wasserstrahl schneider) Brauch mal eure Meinung!!

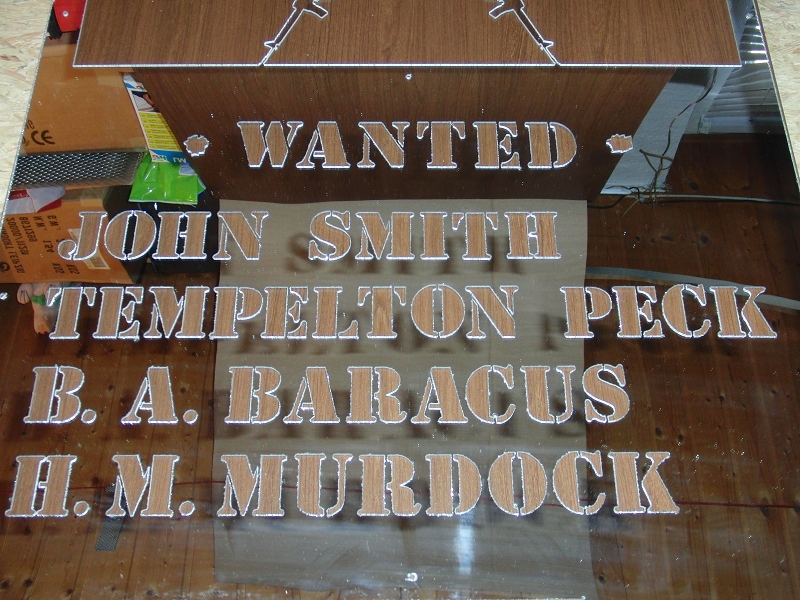

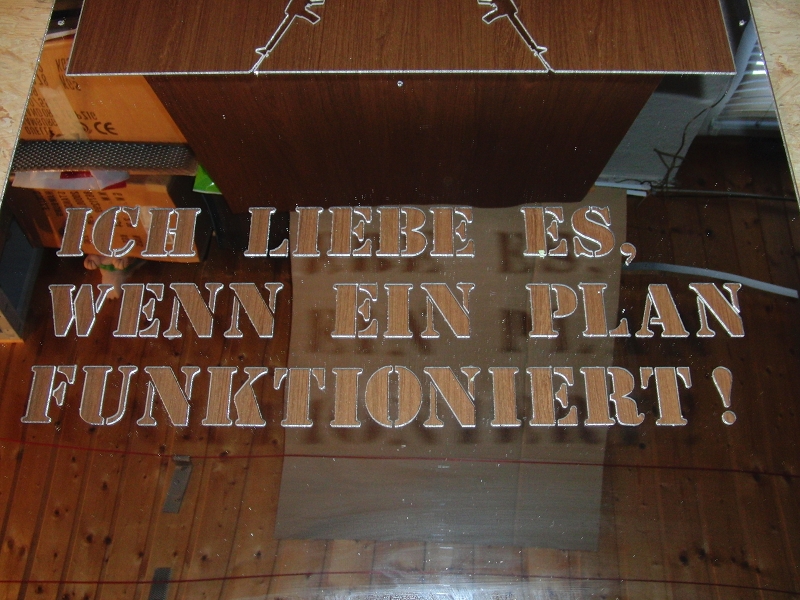

Hier die versprochenen Bilder vom gestrigen Arbeitstag

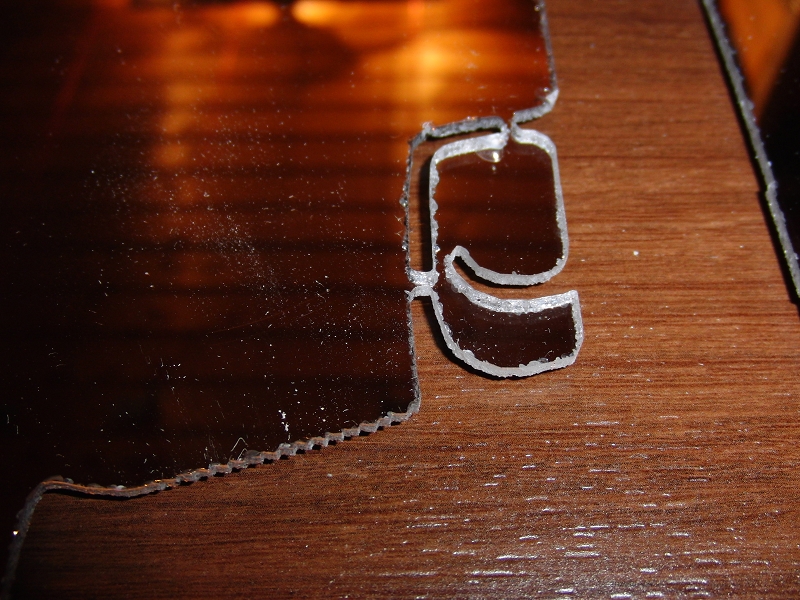

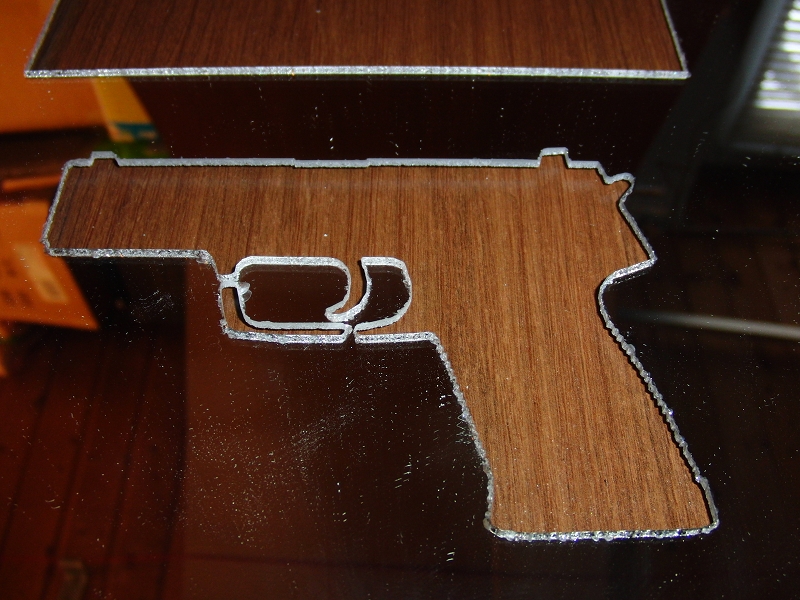

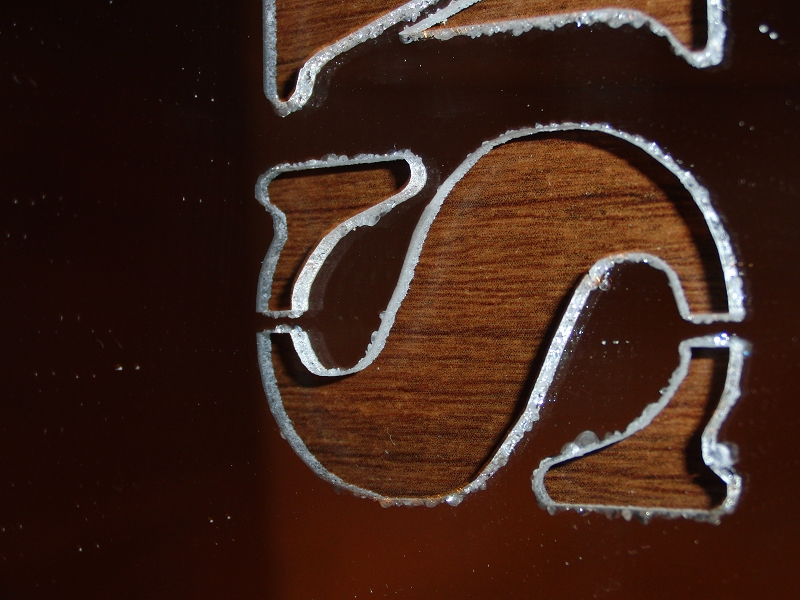

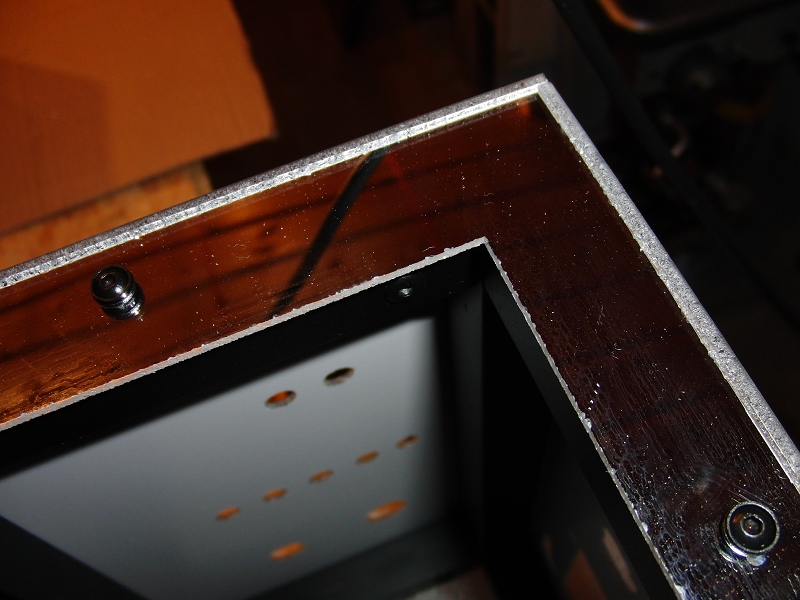

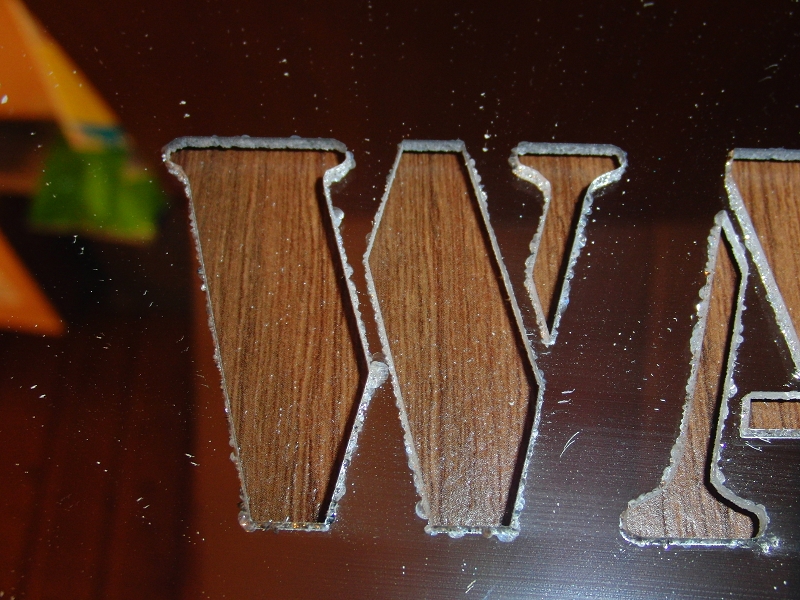

Ich habe auch mal ein paar nah Aufnahmen gemacht (so gut es geht). Da kann man auch mal sehen das die äußeren Kanten sehr sauber geschnitten sind. Das was immer so aussieht als währe es gesplittert ist die andere silberne schicht. Denke mal das diese Silber schicht / Spiegel aufgedampft wurde. Von ober sind die Schnitte sehr glatt und nach dem Lackieren sieht man von der anderen Seite nichts mehr. Das kann man auch auf den anderen Bildern sehen, wo ich schon ein paar Test Ausschnitte schwarz Lackiert habe. Der rote Streifen wird Komplet wie bei dem Van um das Gehäuse Lackiert. Dieser wird aber nur eine höhe / breite von 2cm haben.

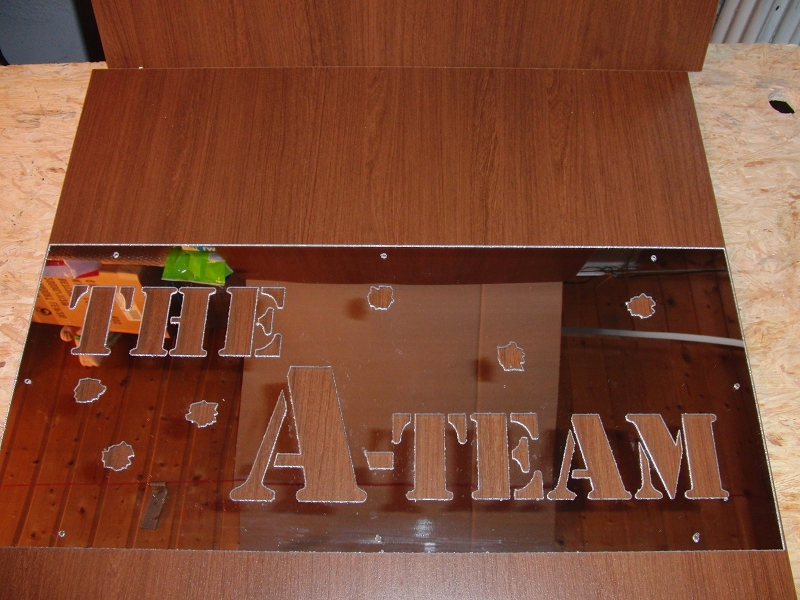

Nah Aufnahme der Buchstaben. Die Buchstaben haben eine höhe von ca. 37 mm.

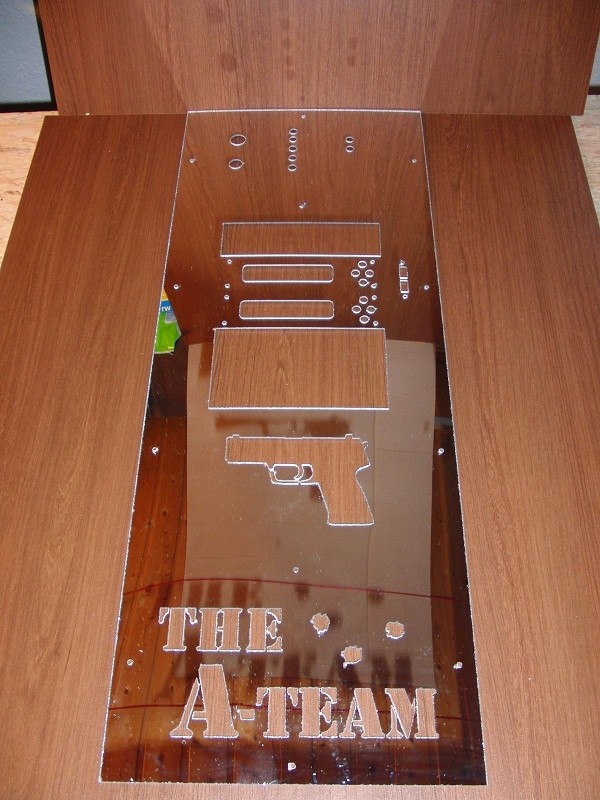

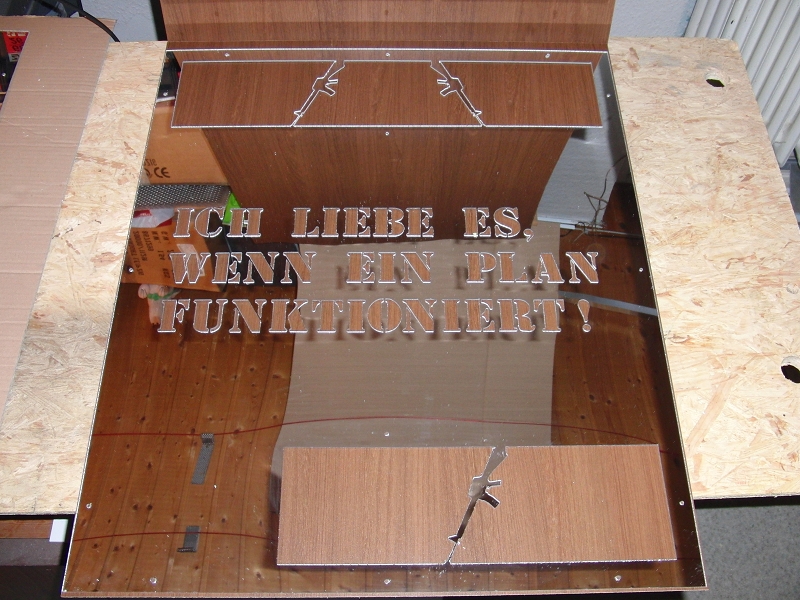

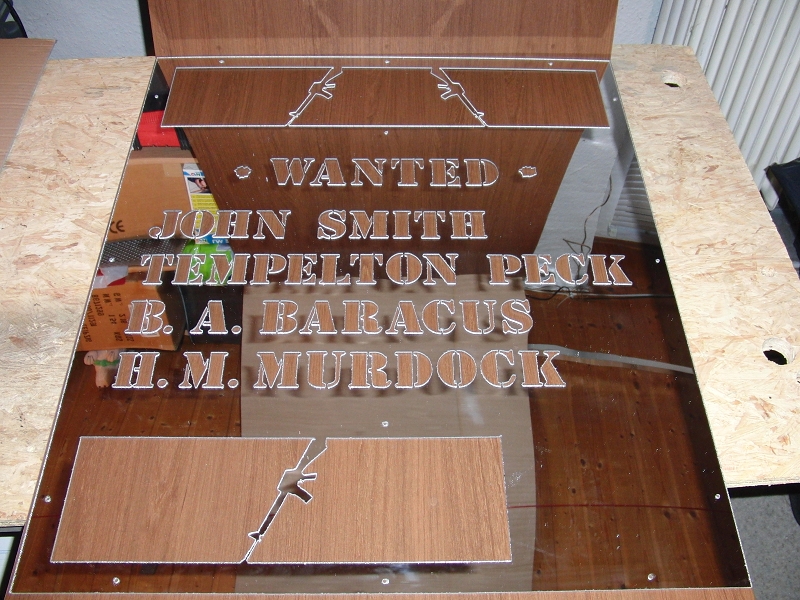

Der Deckel oder auch Oberteil.

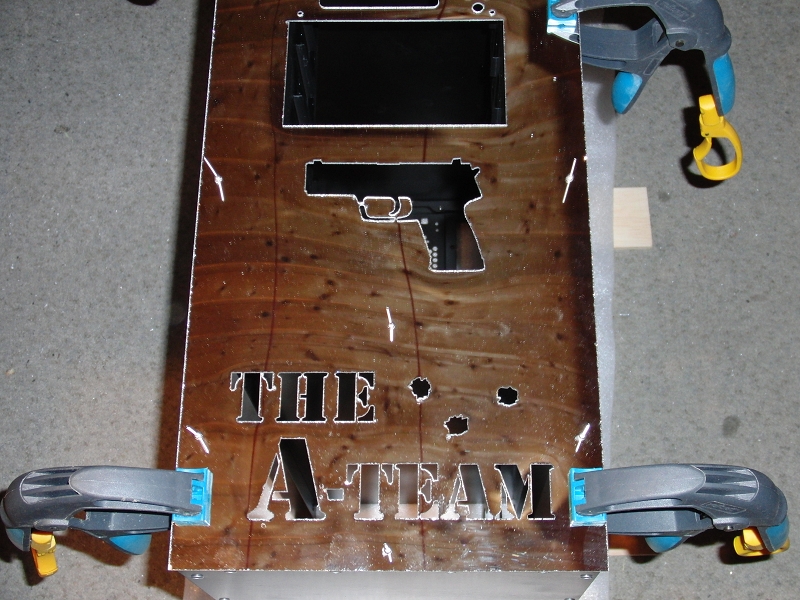

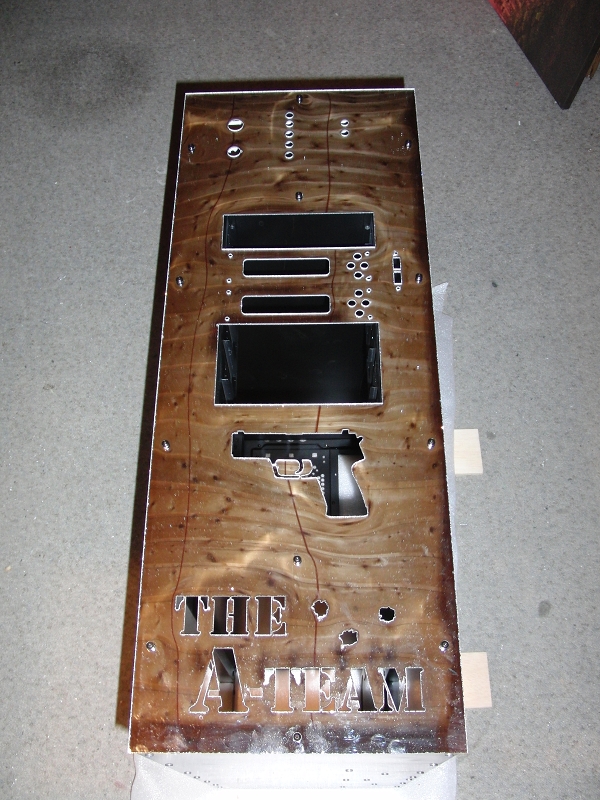

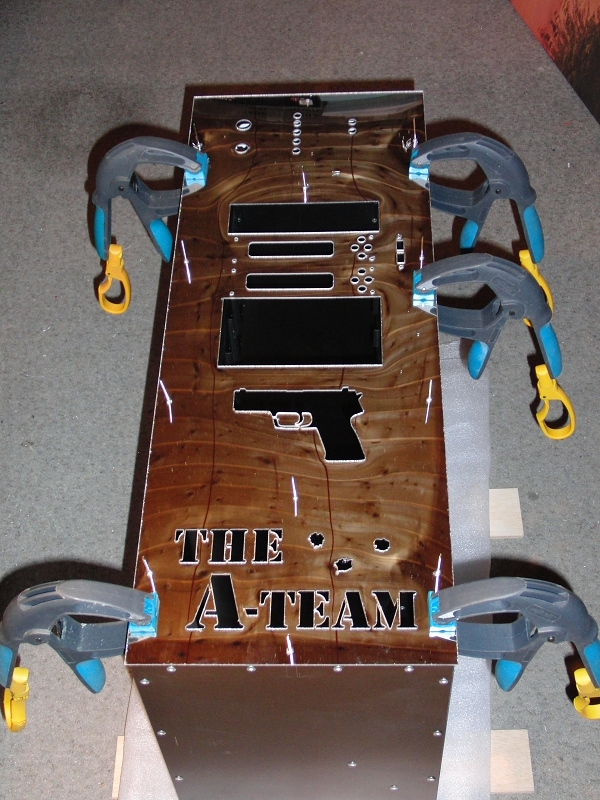

Die Front.

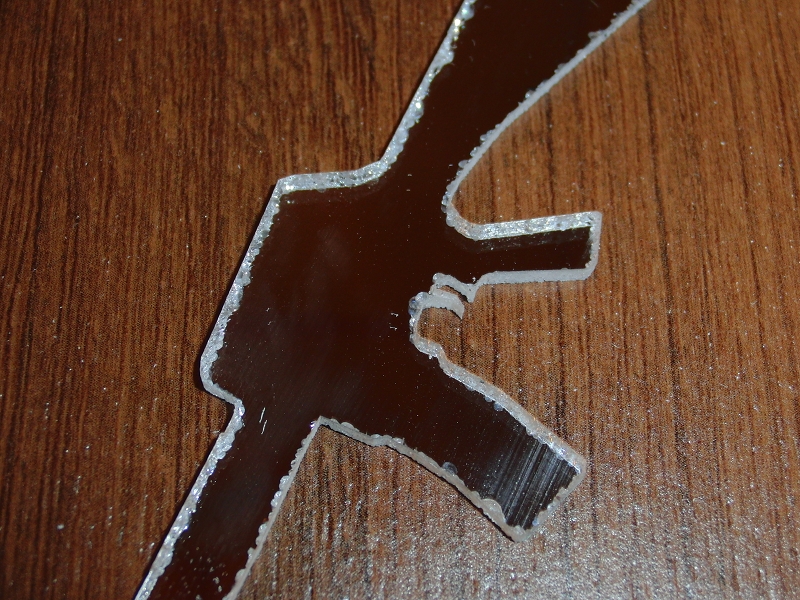

Details der Waffen. Der Abzug des Gewehres ist nur wenige mm. Bei der Pistole habe ich das Griff stück auch geriffelt.



[Chris_Oi]

AW: [Tagebuch] A - Team MOD (Gehäuse) aus ALU und Plexiglas (Wasserstrahl schneider)

Aaaalter, das sieht ja mal sowas von geil aus. Ist der Absolute Hammer.
Sehr schöne Arbeit.



[Vorsicht_Bissig]

AW: [Tagebuch] A - Team MOD (Gehäuse) aus ALU und Plexiglas (Wasserstrahl schneider)

Richtig, richtig geil!



[dorow]

AW: [Tagebuch] A - Team MOD (Gehäuse) aus ALU und Plexiglas (Teile werden mit Wasserstrahl schneider gefertigt)

Auch die letzte Seite ist jetzt fertig.

Werde die Tage anfangen alles am Gehäuse Rahmen an zu passen und die 48 M3 Löcher Bohren und Gewinde schneiden. Da habe ich ja, so richtig lust zu

Die Teile haben eine reine Schnitt Zeit von zusammen 300 min. also 5 Stunden beansprucht. Die Konstruktionszeit bedruck auch noch mal so 15 Stunden.

Diese Zeiten sind nur die Zeiten für die Hauptteile, die Test Konstruktionszeit so wie, die Test Schnitte sind da nicht mit eingerechnet.



[Chris_Oi]

AW: [Tagebuch] A - Team MOD aus ALU und Plexiglas (Teile werden mit Wasserstrahl schneider gefertigt)

Ah, seeeehr nice
Das Gehäuse wird so geil werden
Das weiß ich jetzt schon



[affli]

AW: [Tagebuch] A - Team MOD aus ALU und Plexiglas (Teile werden mit Wasserstrahl schneider gefertigt)

Heftig...Heftig..

Wirkt mir etwas zu überladen das ganze aber trotzdem irgendwie Geil.
Mal was ganz anderes!



[Vorsicht_Bissig]

AW: [Tagebuch] A - Team MOD aus ALU und Plexiglas (Teile werden mit Wasserstrahl schneider gefertigt)

Kannstes jetzt schonmal ans Gehäuse schrauben, oder fehlt noch was?
Also außer dem Lackieren mein ich halt



[dorow]

AW: [Tagebuch] A - Team MOD aus ALU und Plexiglas (Teile werden mit Wasserstrahl schneider gefertigt)

Ah, seeeehr nice
Das Gehäuse wird so geil werden
Das weiß ich jetzt schon

Das hoffe ich auch

Wirkt mir etwas zu überladen das ganze aber trotzdem irgendwie Geil.
Mal was ganz anderes!

Finde ich nicht, ist doch alles sehr Übersichtlich und nur das wichtigste zum Thema.

Kannstes jetzt schonmal ans Gehäuse schrauben, oder fehlt noch was?
Also außer dem Lackieren mein ich halt

Geht bald los. Muss halt erst mal die 48 Löcher Bohren und dann M3 Gewinde schneiden. Das soll ja nachher auch alles richtig sitzen.



[dr.cupido]

AW: [Tagebuch] A - Team MOD aus ALU und Plexiglas (Teile werden mit Wasserstrahl schneider gefertigt)

sieht klasse aus. Aber man kann eben auch schon einiges machen, wenn man die richtigen Maschinen benutzen darf/kann.



[dorow]

AW: [Tagebuch] A - Team MOD aus ALU und Plexiglas (Teile werden mit Wasserstrahl schneider gefertigt)

sieht klasse aus. Aber man kann eben auch schon einiges machen, wenn man die richtigen Maschinen benutzen darf/kann.

Ja das ist ganz klar. Ohne diesen Wasserstrahl-schneider könnte ich diese Formen nicht so sauber ausschneiden. Und wenn man das alles von Hand machen würde, ist man ein paar Wochen beschäftigt.



[Vorsicht_Bissig]

AW: [Tagebuch] A - Team MOD aus ALU und Plexiglas (Teile werden mit Wasserstrahl schneider gefertigt)

Na dann wüsch ich dir viel Spaß beim Bohren/Schneiden



[R4z0r-WhatElse?!]

AW: [Tagebuch] A - Team MOD aus ALU und Plexiglas (Teile werden mit Wasserstrahl schneider gefertigt)

Hab nach längerer Zeit auch mal hier wieder vorbeigeschaut und muss sagen: TOP! Echt geile arbeiten am Plexiglas



[dorow]

AW: [Tagebuch] A - Team MOD aus ALU und Plexiglas (Teile werden mit Wasserstrahl schneider gefertigt)

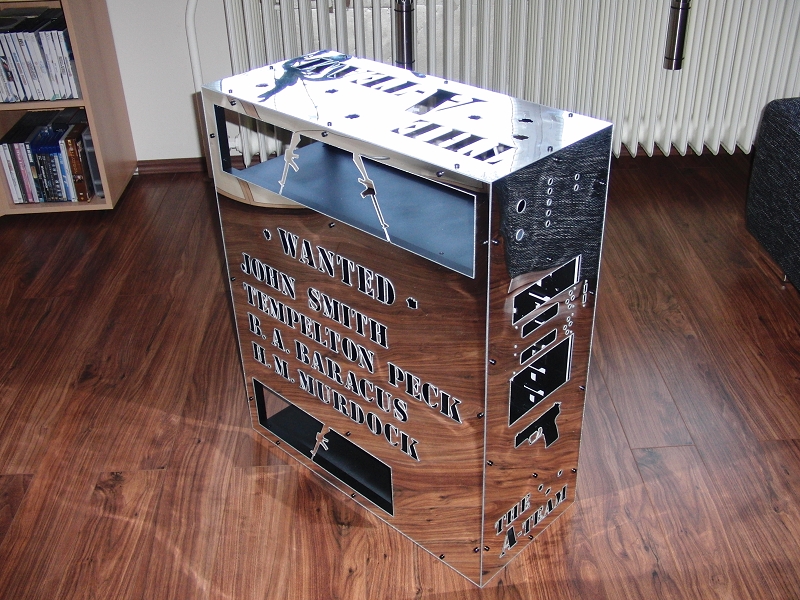

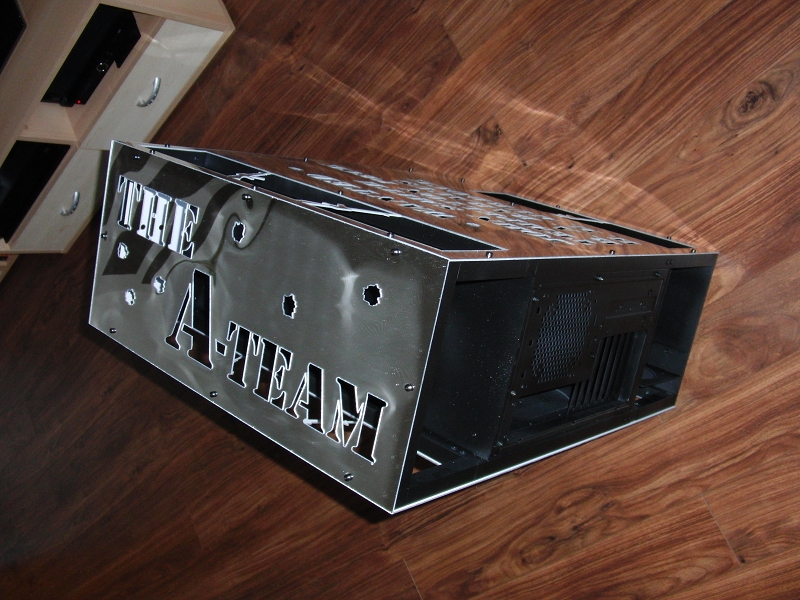

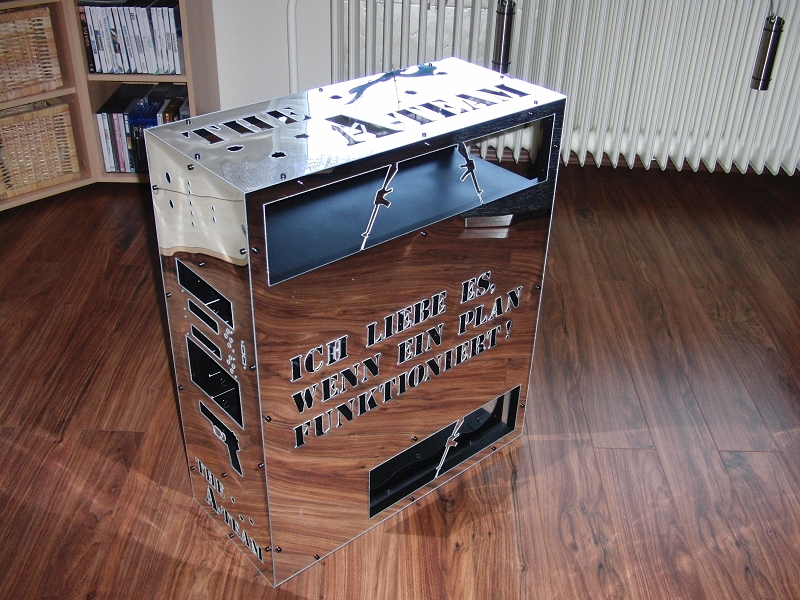

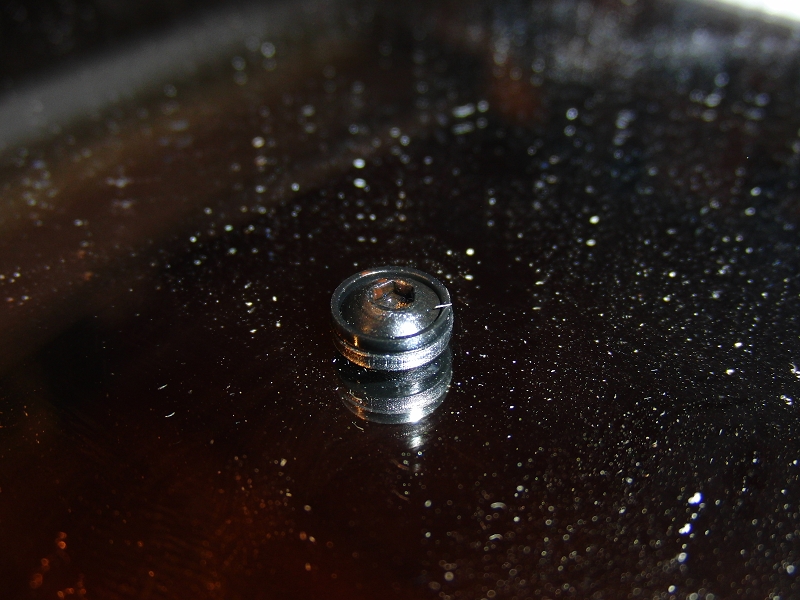

So ich bin soweit mit dem anbringen der Plexi Platten fertig. Alles passt auch richtig gut, bis auf einige 0,5mm , aber das seht ihr nicht auf den Fotos .
Werde die nächsten Tage noch für die Rückseite die Netzteil Halterung und obere Abdeckung fertigen, sowie die rote Plexi Platte zuschneiden. Damit ist dann auch das gröbste fertig.
Hoffe das ich diese Woche schon mit dem Lackieren anfangen kann. Werde erst mal Rückseite der Platten sowie die Buchstaben (die Buchstaben mit Airbrush Pistole) Lackieren.

Das Gehäuse hat jetzt ein Gewicht von 7,7 Kg.

PS: hätte mal ein Chrome oder Silver Surfer Thema wählen sollen, dann währe ich fertig

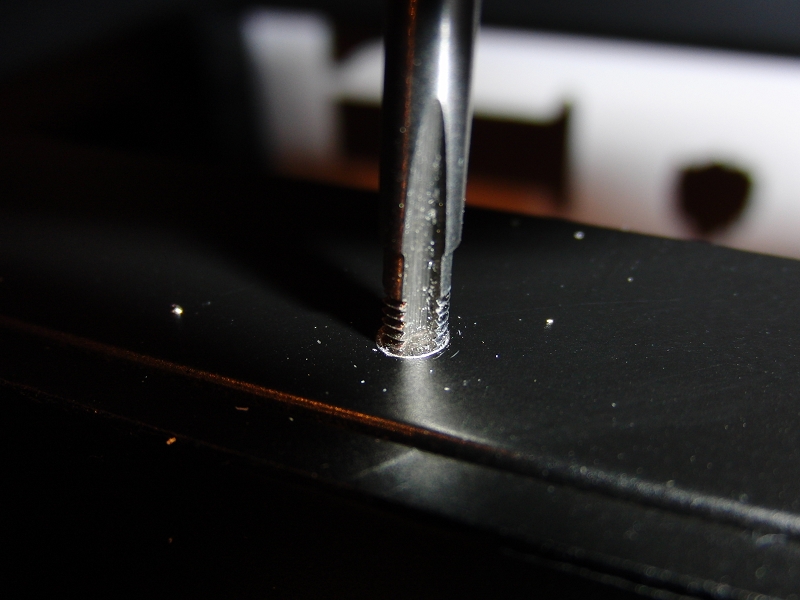

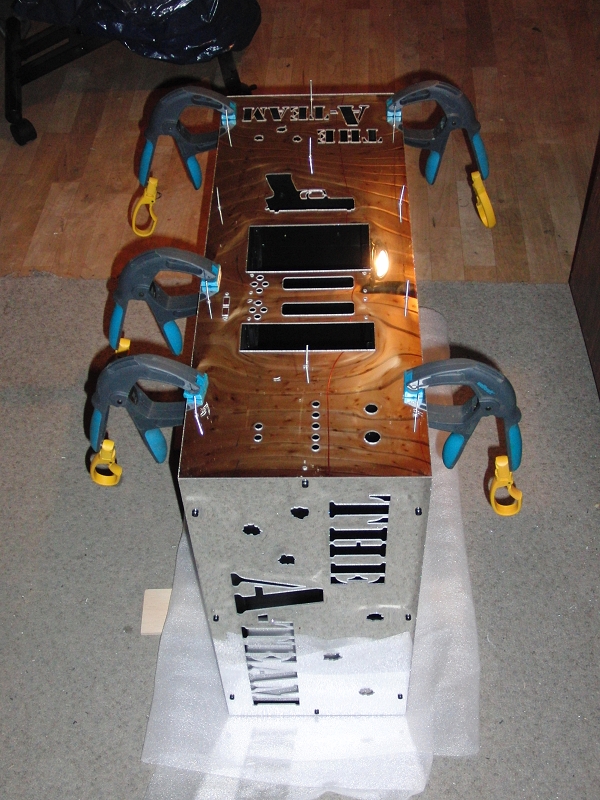

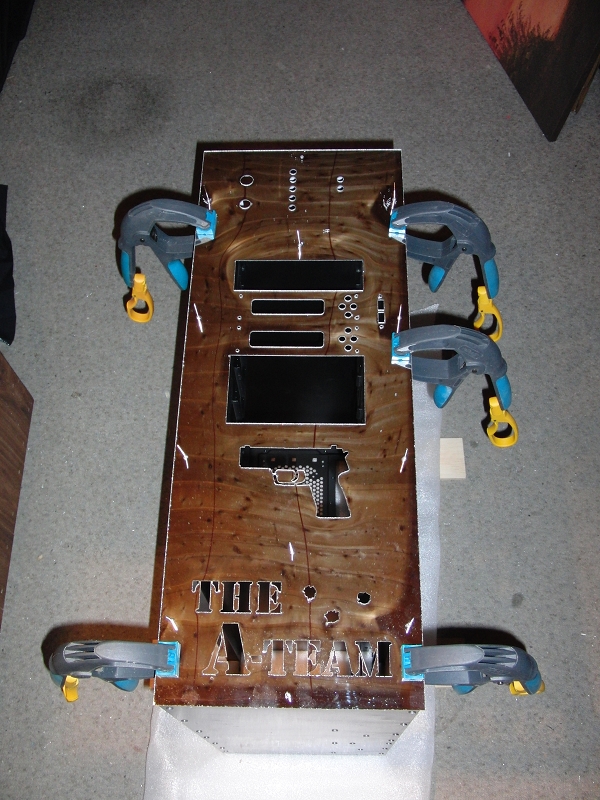

Die Anpassung

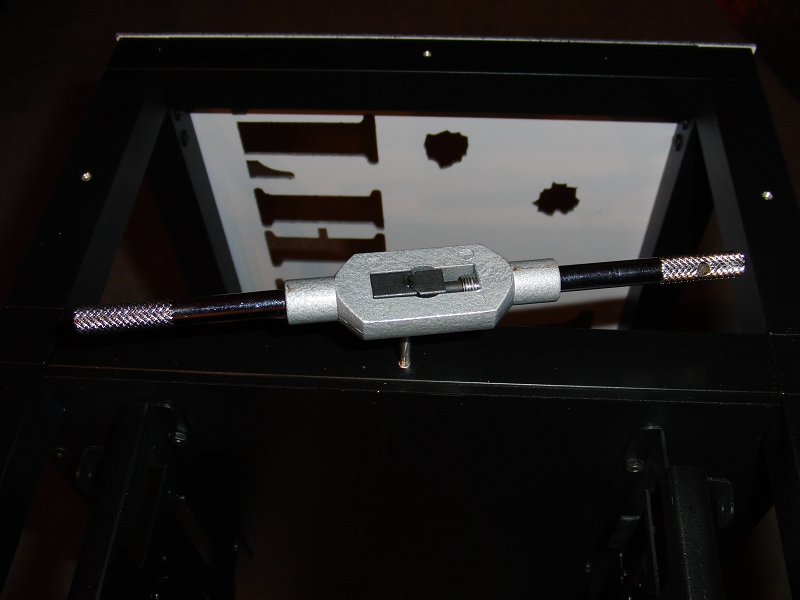

48x Gewinde schneiden

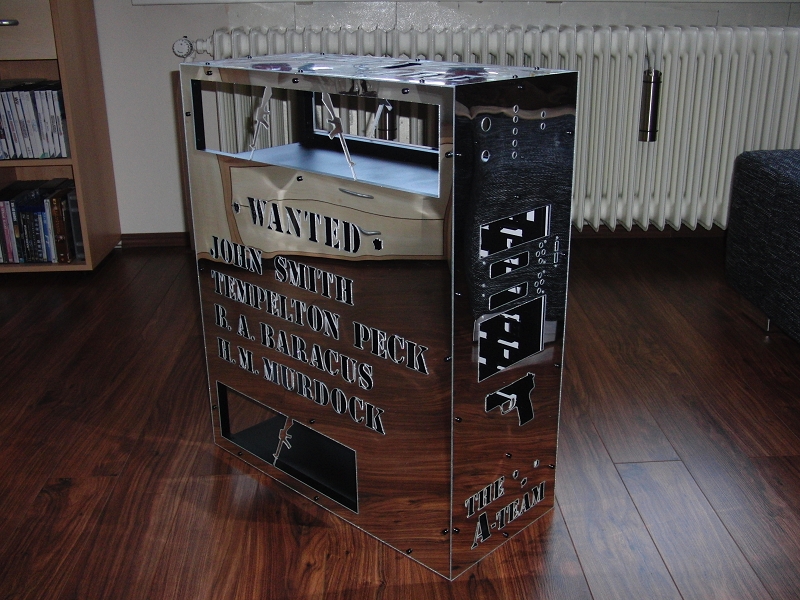

Das Gehäuse stand 04.02.2012



[Thunder1978]

AW: [Tagebuch] A - Team MOD aus ALU und Plexiglas (dickes Bilder update)

WOW, das ist echt geil gemacht. Mein Respekt



[winner961]

AW: [Tagebuch] A - Team MOD aus ALU und Plexiglas (dickes Bilder update)

alles top aber warum john Smith ? ich dachte das wäre immer Hanibal ? egal aber es sieht top aus !!



[dorow]

AW: [Tagebuch] A - Team MOD aus ALU und Plexiglas (dickes Bilder update)

alles top aber warum john Smith ? ich dachte das wäre immer Hanibal ?

Hier die Antwort:
Colonel John Smith trägt in Anlehnung an den karthagischen Feldherrn den Spitznamen Hannibal, da er Anführer und Stratege des A-Teams ist.

Quelle: A-Team



[Vorsicht_Bissig]

AW: [Tagebuch] A - Team MOD aus ALU und Plexiglas (dickes Bilder update)

Richtig, richtig genial



[Midsna]

AW: [Tagebuch] A - Team MOD aus ALU und Plexiglas (dickes Bilder update)

Absolut Wahnsinn. Auch die Details wie z.b. Einschusslöcher sind Top geworden!



[Chris_Oi]

AW: [Tagebuch] A - Team MOD aus ALU und Plexiglas (dickes Bilder update)

Ich habs doch gewusst, dass das Gehäuse richtig geil wird
Zusammen geschraubt sieht das echt Hammermäßig aus
So spiegelnd hat das aber auch was.
Aber ich denke, es kommt lackiert noch besser rüber.



[dorow]

AW: [Tagebuch] A - Team MOD aus ALU und Plexiglas (dickes Bilder update)

Danke an alle für das Lob

Ich hoffe ich kann das noch Topen, wenn erst mal alles Lackiert ist und die Details beleuchtet sind.

Arbeite gerade noch an der Rückwand und habe da auch schon was in petto
Die Rückwand wird aus Stabilitäts Gründen, aus einer 3mm Pertinax Platte geschnitten (aber Lackiert sieht das keiner).
