Sapphire HD2400 Pro - Vgpu & Vmem & Cap Mod

[mAlkAv]

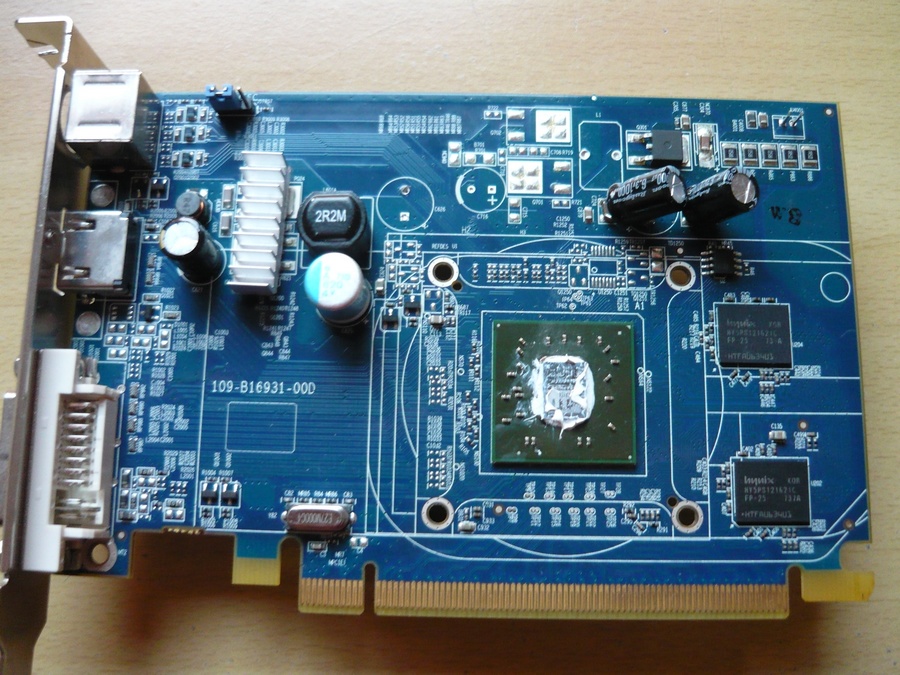

ATI Sapphire HD2400 Pro 256MB


Übersicht

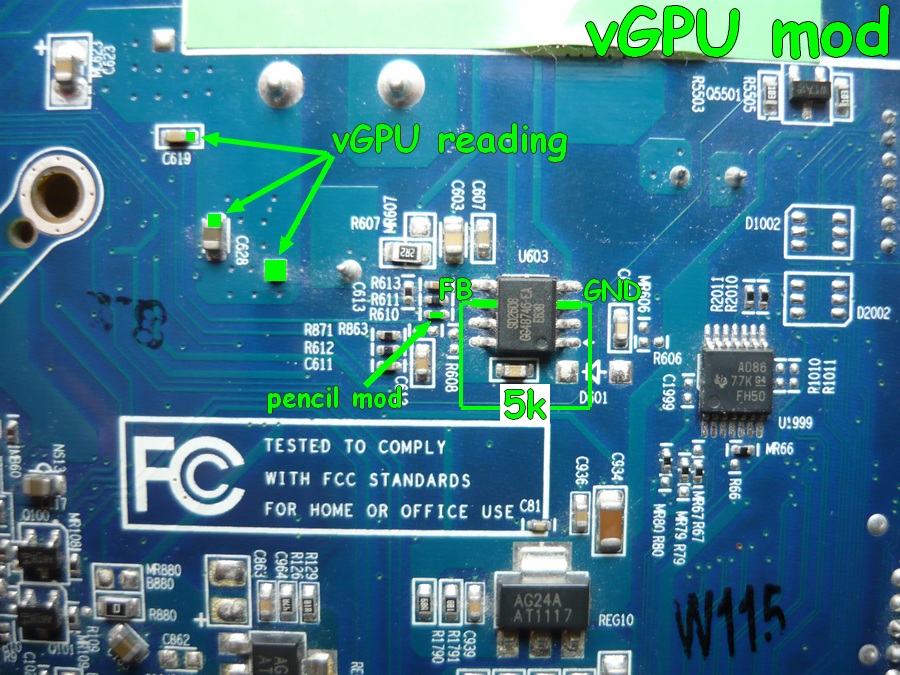

vGPU Modifikation

Standardspannung: 1.130V (Last)
Original Widerstand: 159Ohm

5k Poti zwischen Pin 6(FB) und Pin 3(GND), oder einen anderen Massepunkt. Alternativ ist auch eine Bleistift Modifikation möglich.

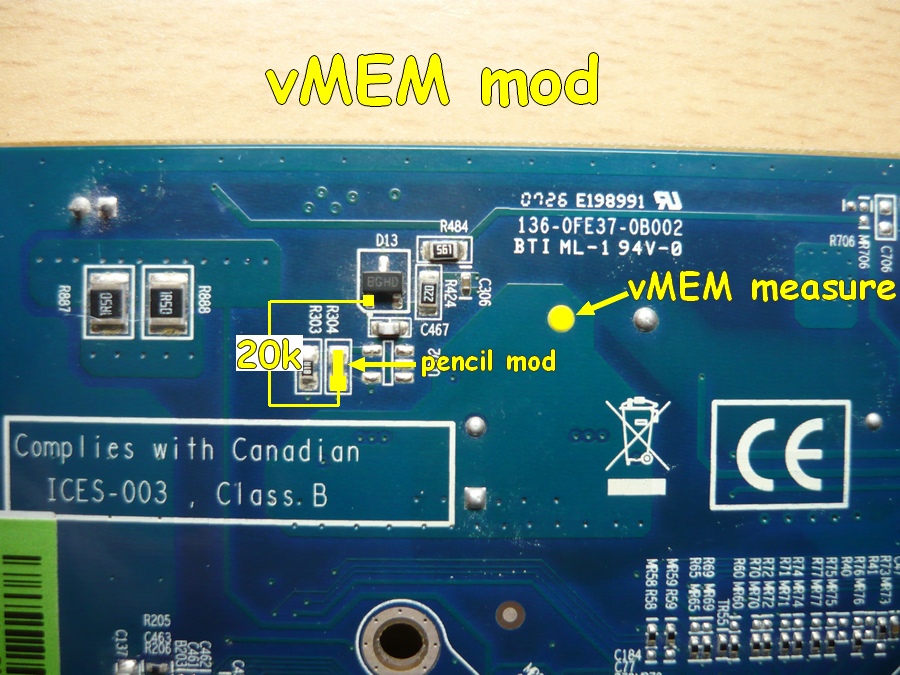

vMEM Modifikation

Standardspannung: 1.993V
Original Widerstand: 460Ohm

20k Poti zwischen linkem Beinchen(REF) und beliebigem Massepunkt.
Alternativ ist auch eine Bleistift Modifikation möglich.
Der DDR2 RAM stammt von Hynix (FP-25) und hat eine Zugriffszeit von 2.5ns.



[mAlkAv]

AW: Sapphire HD2400 Pro - Vgpu & Vmem Mod

Hier mal ein erstes Ergebnis. Der RAM limitiert allerdings wie erwartet ...



[euMelBeumel]

AW: Sapphire HD2400 Pro - Vgpu & Vmem Mod

Über 100% Mehrtakt auf der GPU? Nicht schlecht, wie hast du denn gekühlt?



[mAlkAv]

AW: Sapphire HD2400 Pro - Vgpu & Vmem Mod

Ist nur ein kleiner VF-900 von Zalman, VGPU ist 1.68V - ab ~1.7V kommt die OCP.
Ich werde demnächst noch ein paar Kondensatoren anlöten und mich an der OCP Mod versuchen, denke da ist zumindest beim GPU Takt noch eine Menge zu holen.



[euMelBeumel]

AW: Sapphire HD2400 Pro - Vgpu & Vmem Mod

Heftig, und das bei so marginaler Kühlung. Hoffe da geht noch einiges Ist das eine ganz normale Referenzkarte, oder Sapphire-Design?



[mAlkAv]

AW: Sapphire HD2400 Pro - Vgpu & Vmem Mod

Bei diesen Low-End Karten gibt es von jedem Hersteller meist gleich mehrere eigene Designs. Das Referenzdesign der HD2400 Pro sieht meines Wissens so aus :
http://www.pc-erfahrung.de/fileadmin/Grafikchips/radeon-hd-2400-pro.jpg



[mAlkAv]

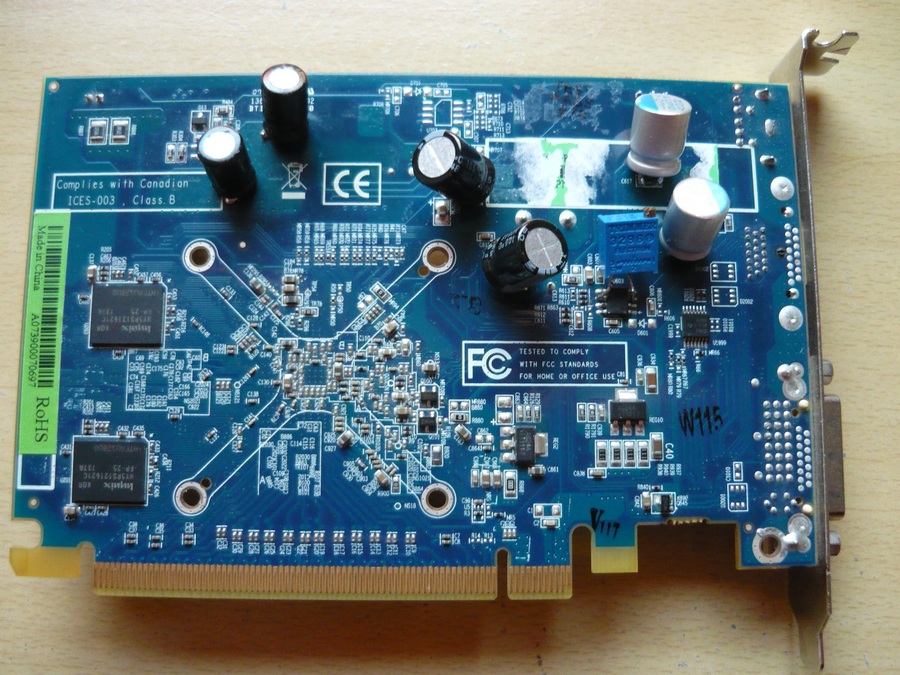

Cap Mod ist fertig. Am Wochenende muss ich mich dann mal um die OCP kümmern.

2x 16V 330µF 12V Input
2x 6,3V 1500µF GPU Output
4x 6,3V 1000µF VRAM Output



[Vaykir]

wofür is der quatsch?
die cap mods hab ich auch schon bei mehreren 580 gtx und 58x0 gesehen. was bringt das?



[Moose83]

Ich denke mal stabilere Spannungen. Hatte bei manchen Karten auch enorme Spannungsschwankungen unter Last.



[mAlkAv]

Jupp

wofür is der quatsch?
die cap mods hab ich auch schon bei mehreren 580 gtx und 58x0 gesehen. was bringt das?

Moin, da sich Quatsch schlecht löten lässt kann ich dir auch keine Antwort geben...



[euMelBeumel]

Ja ich finde es auch ziemlich unangemessen etwas runter zu machen, bloß weil einem das physikalische Verständnis dazu fehlt



[Moose83]

Sag ich doch, Kondensatoren speichern ja bekanntlich, also hat man dann mehr Reserven und eine gleichbleibende Spannung



[Vaykir]

oh man, dass ihr euch gleich angepippiet fühlt, nur weil man für das wort "dinger" ein anderes wort benutzt (in meinem fall nämlich "quatsch").
interpretiert net immer gleich alles so negativ. ich wollte nur wissen wofür die "teile" (also die caps) sind, nicht mehr und nicht weniger.
das malkavan kein "quatsch" auf seine grafikkarten lötet sollte wohl allen bekannt sein, oder?

und von der physikalischen seite weis ich schon WAS das für dinger sind. cap = capacitor = kondensator, aber keine ahnung was die bezwecken.

ok, sie "speichern" die spannung. wie wirkt sich dass dann aus? weniger vdrop, oder wie darf man sich das vorstellen?



[Moose83]

So in etwa, wenn eine Spannungsspitze entsteht, wird die durch den Kondensator abgefangen und die Spannung bricht nicht ein. So wie sich auch viele im Auto bei ner Entstufe einen davor machen



[Vaykir]

und warum gibts nur so wenig anleitungen dafür? vgpu und vmem mods gibts haufenweise:
The O/C Forums Volt Mod Database - Overclockers Forums

aber nen cap mod findet man selten bis gar nicht.



[Masterchief79]

Naja schätze das machen die wenigsten, weil es ja "auch so" geht und eben auch mit erheblich weniger Aufwand. Zusätzlich hat man mit Cap Mod vllt das Problem, dass der Kühler nicht mehr passt oder solche Sachen.
Musst mal zusammenrechnen, wie wenige Leute sich alleine an nen vMod rantrauen von den x Millionen PC Nutzern, und ich würd sagen Cap Mod steht noch ne Ebene höher; weils so wenig Anleitungen gibt muss man dann meistens selber welche entwickeln, und das ist wohl den meisten viel zu riskant. Nicht jeder hat einen malkav im Forum

Krasser GPU Takt malkav!
