Lian Li Pc 9 F & Union Jack

[cargo]

So Warenkorb ist gefixt.

Naja, mit dem Blech bin ich eigentlich noch gut klar gekommen, es ging ehr um die bündig abschließende Verbindung mit den Profilen.

Das auf dem Foto ist, bzw. sollte der Boden sein, die Profile an den Seiten sind nur der Abschluss nach außen zu den Seitenteilen.
Ich merke, ich sollte nochmal in Foto vom Gesamten machen, kommt dann morgen mit der Entscheidung wie es weiter geht.

Die Midplate wird so gemacht wie in Post 21 gezeigt.


Update 8.10
So die Entscheidung ist getroffen.
Ich fange neu an, und umgehen das alte Problem nun.
Morgen kommt konkretes mit einem großen Update denn morgen wird Modding-Tag



[cargo]

Neuanfang​

Wenn ich so selber in meinem Tagebuch lese, wird mir klar wie unverständlich alles geschrieben ist.
Also versuche ich jetzt mein bestes um euch einen klaren Überblick zu geben.


Erst einmal, das Gehäuse wie es am Anfang war existiert nicht mehr.
Das Grundgerüst, wie hier auf dem Bild zu sehen, werde ich komplett nachbauen, so bekomme ich auch einen schlichteren Look was mir sehr wichtig ist!

Weiterverwenden werde ich jedoch das original Top und die Front, wenn auch mit "kleinen" Modifikationen

Der Plan mit dem Umdrehen bleibt selbstverständlich bestehen, DVD Laufwerk und Festplatten wandern also unter die Midplate.
Welche mit dem Mainboardtray verbunden ist, und noch eine Abdeckung nach vorne hin mit einfasst.

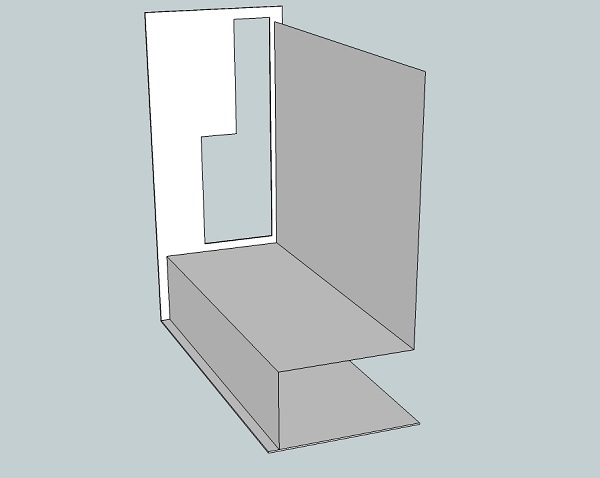

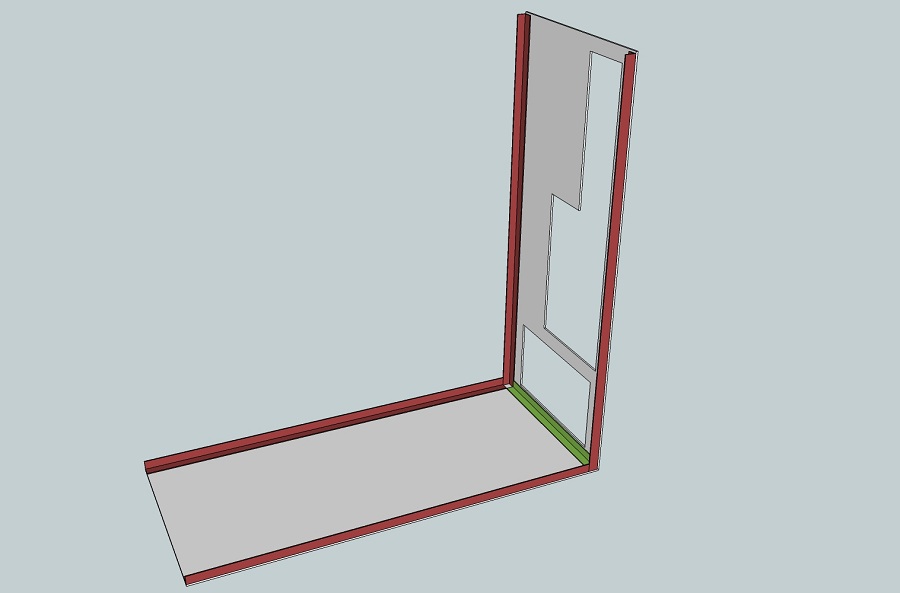

Da ich schon wieder in Rätseln spreche, hier einmal in SketchUp.

Was habe ich bisher gemacht?

Erstmal habe ich die HDD Aufhängung beinahe fertig gestellt.

Nachdem ich mich entschieden habe das Grundgerüst selber zu bauen, habe ich die drei Bleche (Hinten, Vorne, Unten) gefertigt.
Inklusive der Ausschnitte hat sich das ganz schön hingezogen.


Warum verwende ich diese Bleche nicht weiter? | Was hat sich geändert?

Mein Plan war, nach außen hin Profile anzubringen damit da nicht einfach nur das dünne Blech ist.

In der neuen Version werden diese Profile (rot) nicht mehr vorhanden sein, da ich es einfach nicht geschafft habe, dass die Außenkanten plan zu denen der Bleche sind.
Dadurch habe ich mir nun die Bleche versaut, womit eine Weiterverwendung nicht zur Frage steht.
Die Verbindungswinkel (grün), welche auch einfache L-Profile sind, werden so bleiben wie sie geplant waren.


Vielleicht fragt man sich, wie das Case jetzt noch stabil sein soll, doch die Seitenwände welche nun auf beiden Seiten komplett aus Plexi bestehen werden geben dem Ganzen genug halt.
Zudem werden sie nun auch die so dünnen Kanten überdecken, welche sonst nach außen keinen sonderlich guten Eindruck machen würden.
Für die Befestigung habe ich mir auch schon was besonderes überlegt.


Was habe ich heute gemacht?

Als aller erstes habe ich natürlich aufgebaut. Dazu gehörten heute auch zwei "Kameras".
Warum in Anführungszeichen? Die erste ist eine Handykamera, die zweite 7-8 Jahre alt.
Ich werde morgen mal die Videos ansehen und gucken ob was brauchbares bei rausgekommen ist. Wenn ja, werde ich übers Wochenende einen kleinen Film zusammenschneiden.

Naja, allein dafür habe ich schon zwei Stunden gebraucht

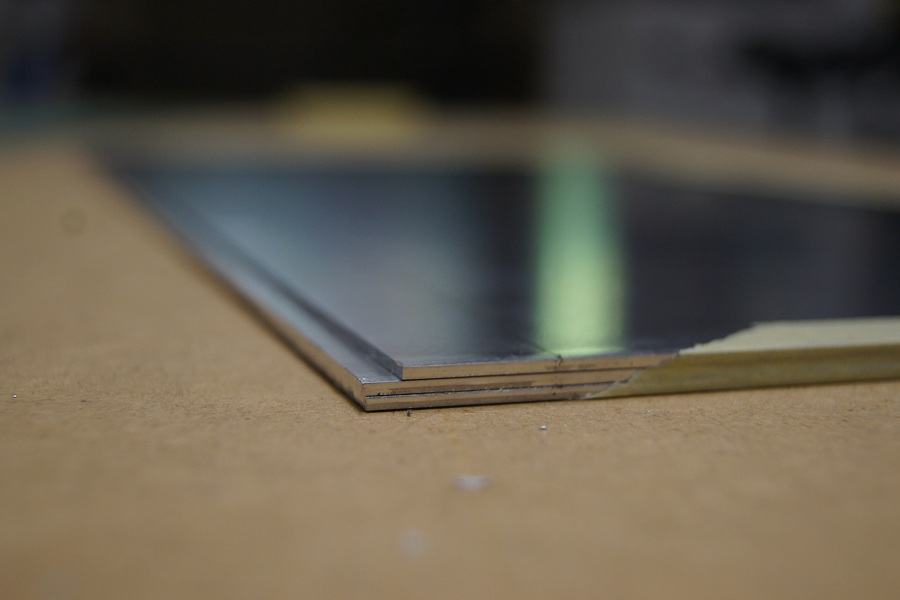

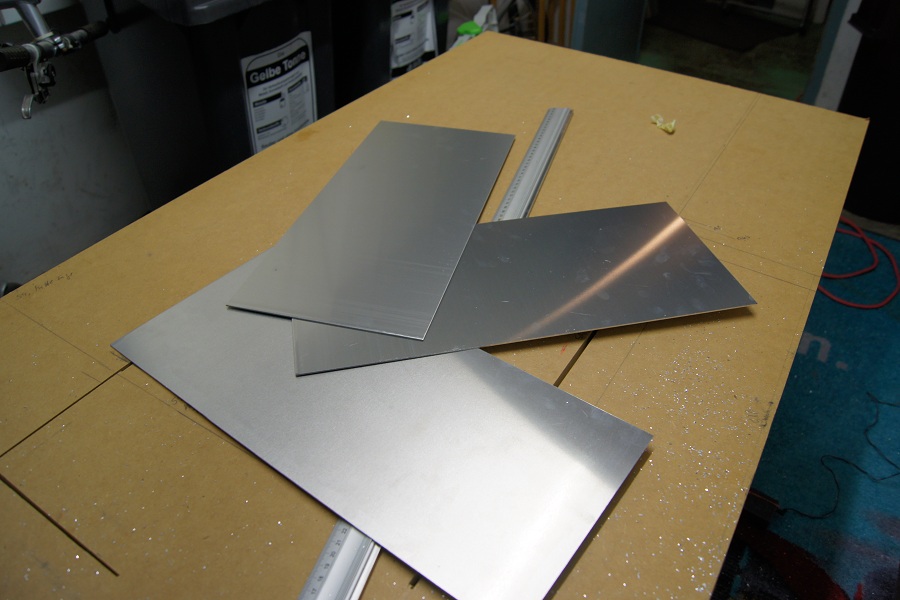

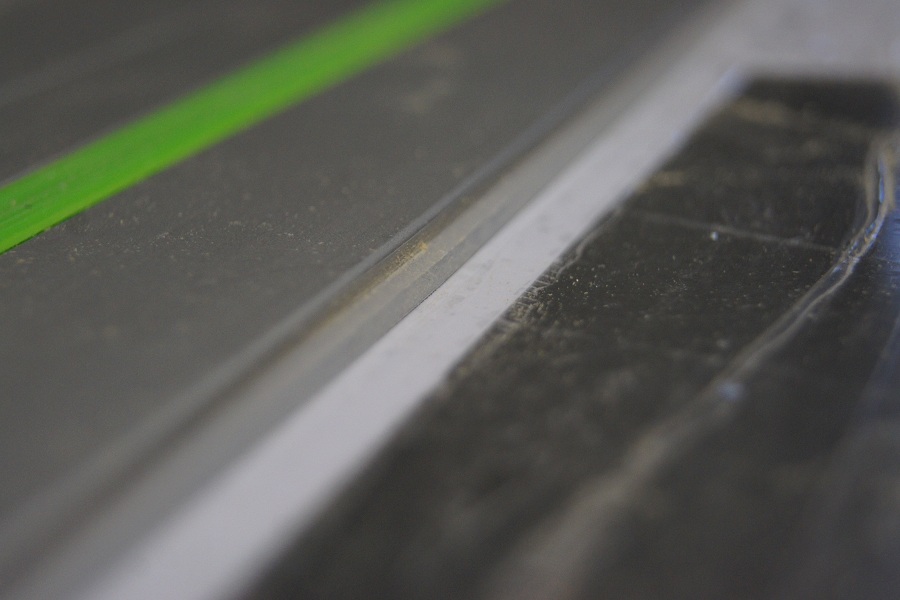

Als erstes habe ich dann drei gleich lange Bleche ausgesägt, alle mit einer Länge von 460mm.

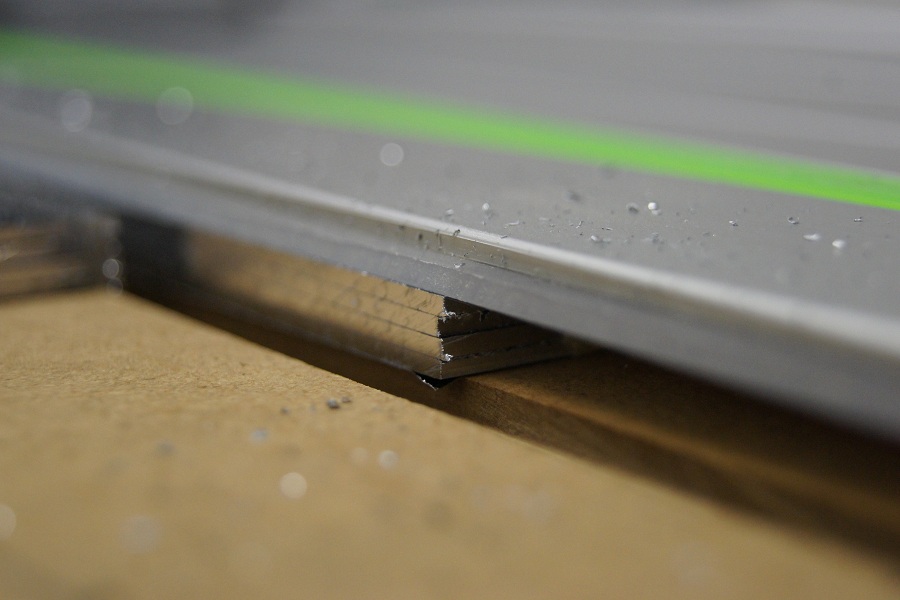

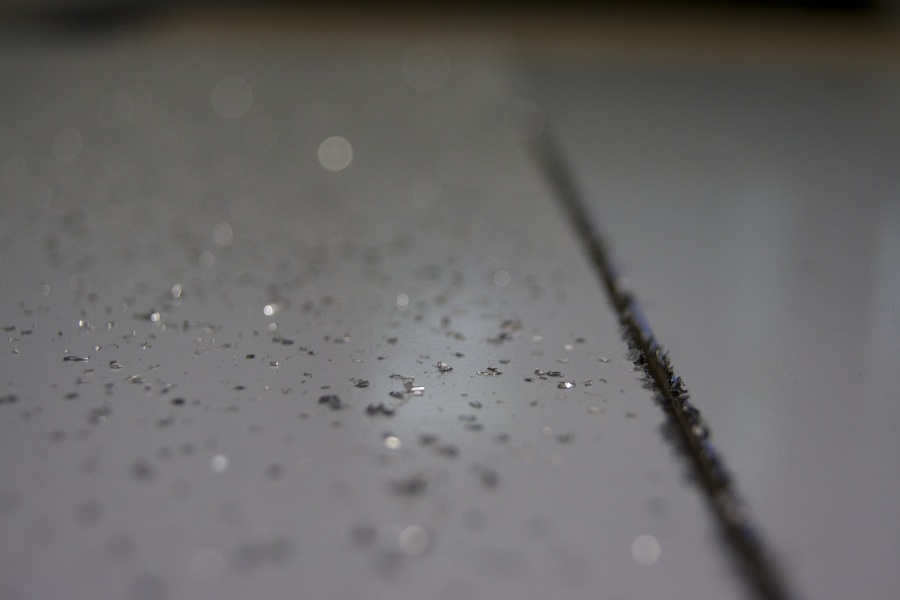

Damit alle Bleche ganz genau die gleiche Breite haben, habe ich sie alle übereinander gelegt und noch einen finalen Schnitt gemacht.

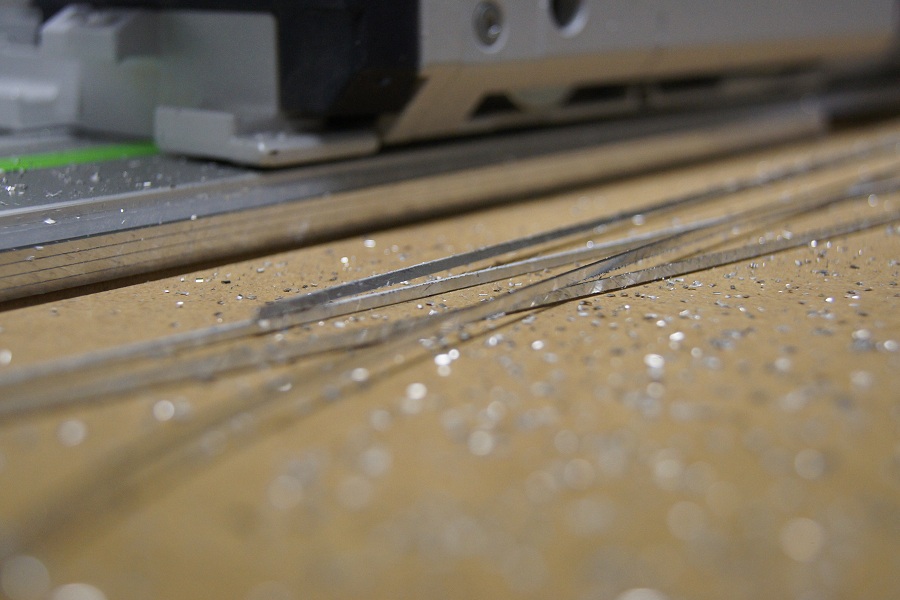

Da kommen doch schon ne ganze Menge Späne zusammen.

So morgen gehts leider nicht weiter, dafür aber ist Donnerstag wieder der ganze Tag eingeplant.

Wenn noch irgendwas unklar ist fragt gerne.

LG,
cargo



[coroc]

Hört sich nach vieeel Arbeit an. Weiter so



[cargo]

Naja, so viel wars nicht


Jedenfalls habe ich heute den Ausschnitt für das I/O Panel und die PcI Slots gemacht.
Bin mir noch nicht ganz sicher ob der mir so final gefällt, war zwischendurch mächtig frustriert, da nicht alles so lief wie ich mir das vorgestellt habe.

(Das Foto ist nicht ganz aktuell da ich den gleichen Ausschnitt ja schon mal gemacht habe, dachte ich nehm einfach dieses )

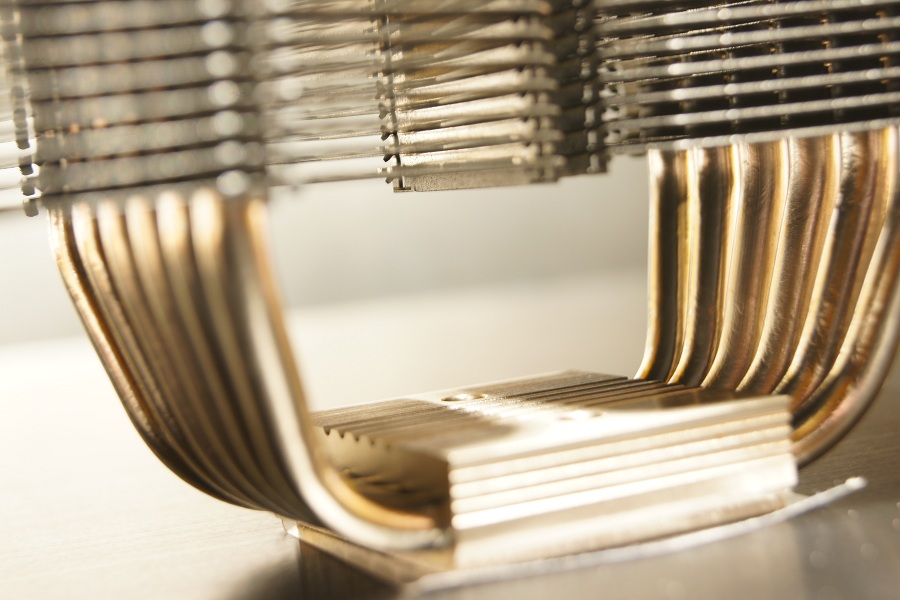

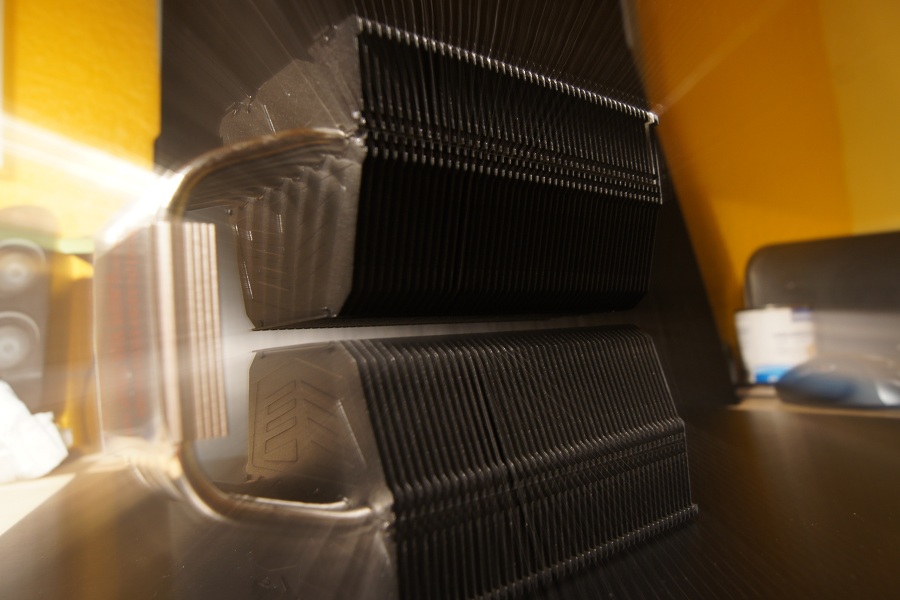

Heute kam aber auch der CPU-Kühler, ein Megahalems Black Series.
Kleines Fotoshooting heute Abend, dazu die neue NOFX Scheibe und die schlechte Laune war weg

Schönen Abend noch

P.S: Mein Flickr Album wird nun auch wieder aktualisiert, dort sind immer ein paar mehr Bilder als hier im Forum zu finden.



[Gurkensalat]

Der Ausschnitt sieht doch recht gut aus und der megahalems ist geil
Jemand mit Msuikgeschmack
LG Gurkensalat



[coroc]

Stimmt. Ich kann mich in allen 3 Punkten Gurkensalat anschließen

Wasn Untergrund hast du zum fotofieren?



[cargo]

Hey, danke Jungs.

Naja, wie gesagt, das Foto zeigt nicht den aktuellen Ausschnitt.
Allerdings gibts da keinen großen Unterschied.
Am Sonntag wird gefeilt, dann gibts neue Bilder

Als Untergrund habe ich hier die Seitenwand von meinem Gehäuse benutzt.

Ich habe jetzt zwischen Mainboardtray-Rückwand und Seitenwand nicht mal 2cm Platz, meint ihr das ist zu wenig?
Wenn ja wärs kein all zu großer Aufwand den Ausschnitt nochmal zu machen.



[Gurkensalat]

Des sollte reichen, ich hab mit dem Standard Mainboardtray nur ca. 1,5mm
Freu mich auf die Bilder
LG Gurki



[cargo]

So heute gibts grad noch wie versprochen neue Fotos von dem Ausschnitt in der Rückseite.

Allerdings habe ich mich heute nach langem Überlegen dazu entschlossen ihn doch nochmal neu zu machen.

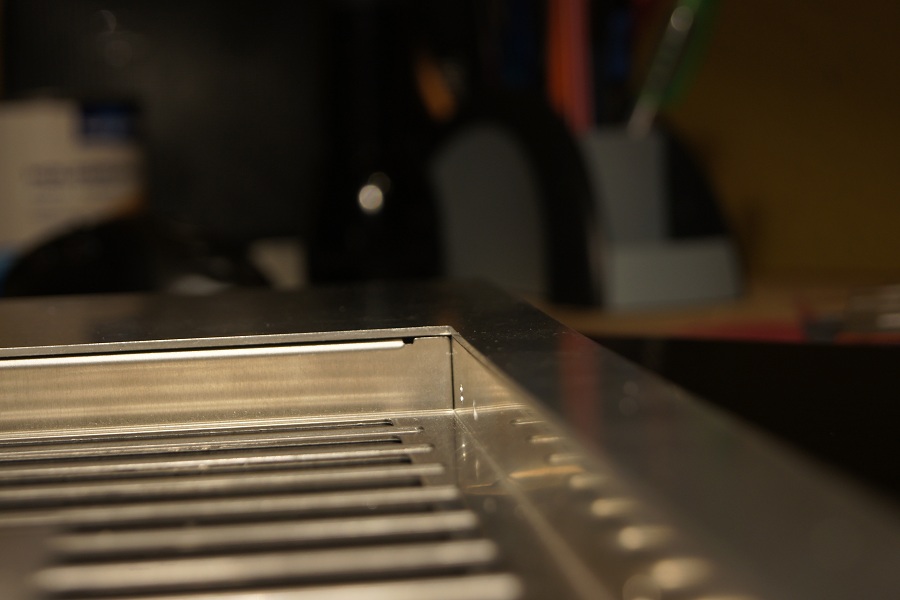

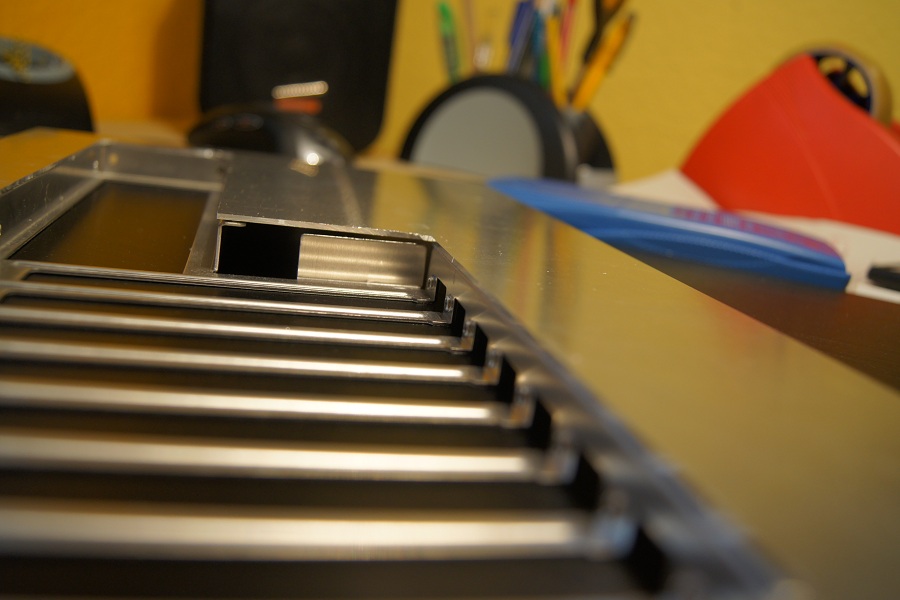

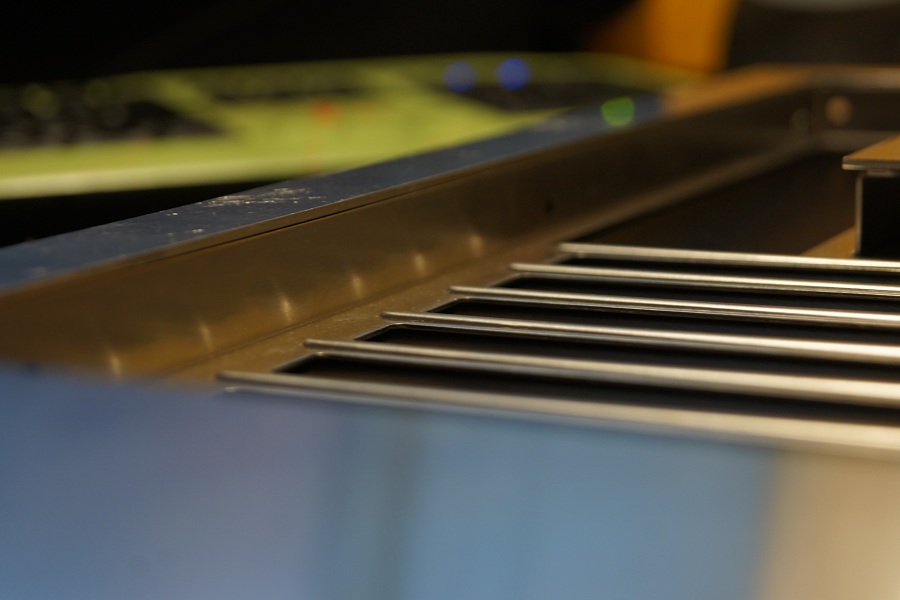

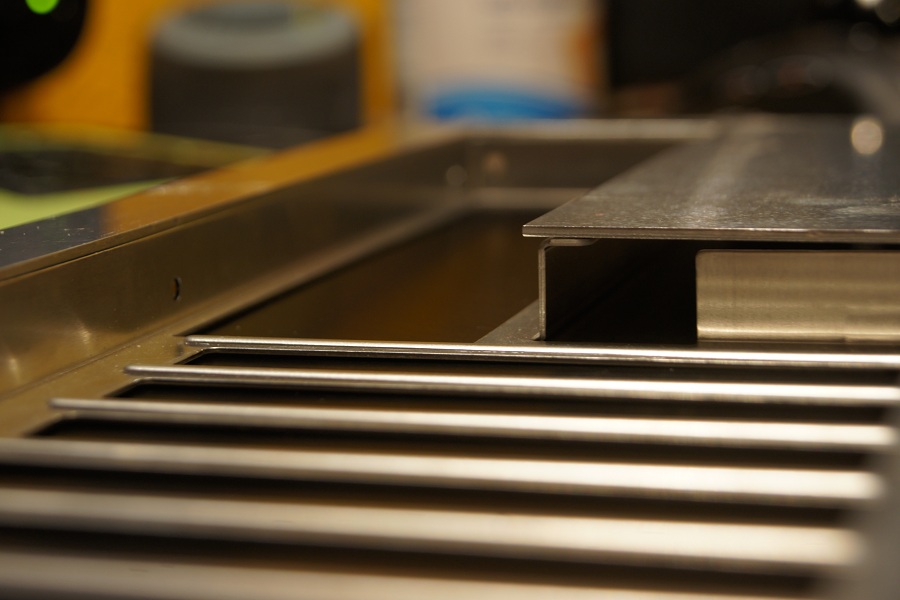

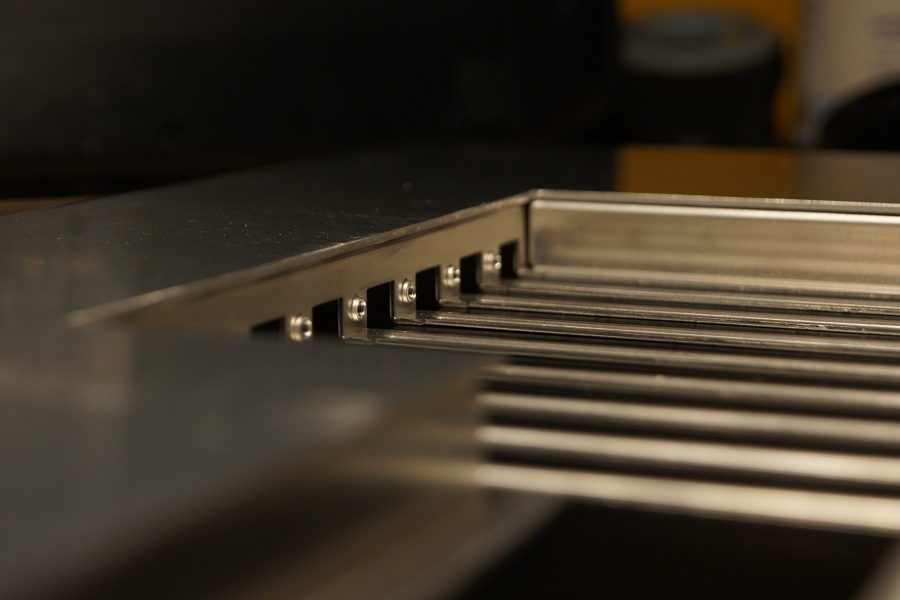

Der Aufwand von 1-1,5 Stunden wird sich wohl lohnen. Wie man im nächsten Bild sehen kann schließen die Kanten des Ausschnitts nicht ganz mit denen des aufgesetzten Teils (Pci Slots & I/O Panel) ab.
Zudem gefallen mir die Ecken noch nicht ganz, ein wenig Feil-Praxis tut mir auch ganz gut

Mich würde mal interessieren wie ihr eure Kanten nach dem Schneiden behandelt.
Ich feile eigentlich nur in den Ecken wo noch Material stehen geblieben ist. Der Rest wird noch ein bisschen geschliffen, so dass der Grad weg ist.

Der Abstand zwischen Tray und Seitenwand wird nun auf ca. 2,5cm erhöht. (Oder lieber noch mehr )

Danach gehts dann aber auch wirklich mal voran.
Meinen Zeitplan am Ende der Ferien (also in einer Woche) Hardware einbauen zu können wird nicht hinkommen, allzu lange solls aber auch nicht mehr dauern.

So weit.
LG,
cargo



[coroc]

Die Qualität ist ja besser als bei mwinwm Antec 300

Wobei der zweiter Versuch besser abschließt als der erste



[cargo]

Was meinst du mit Qualität?

Das sind alles Bilder von ein und dem selben Blech.
Die nächste Version kommt erst morgen.



[coroc]

Die Vernietung bie mir...Sieht an manchen Stellen etwas nicht so toll aus, an einer Stelle überlappen die sich. Ich weiß noch nicht, vielleciht bau ich selbst sowas oder ich lass es so. Mal gucken



[cargo]

So, ich melde mich auch nochmal.

In letzter Zeit gabs keine Updates, weil es nicht all zu viel zu vermelden gibt.
Leistungskurs Klausuren diese Woche und letzte Woche lassen leider nicht viel Zeit, naja morgen hab ichs (mehr oder weniger gut) überstanden.

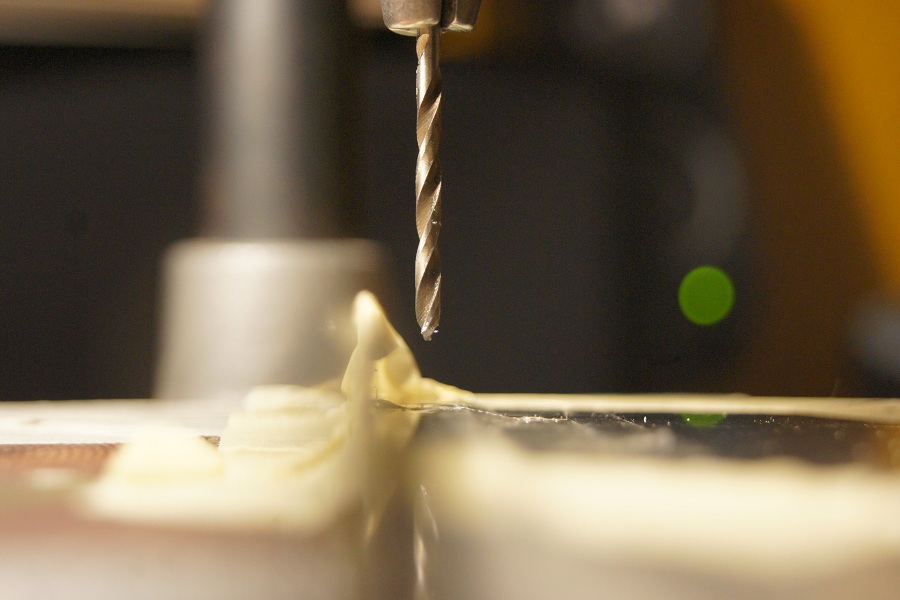

Im Moment mache ich einige Tests mit dem Netzteilausschnitt und den zugehörigen Bohrungen.
Außerdem bin ich auch an der Laufwerksbefestigung dran.


Dafür gibts ein paar Fotos von Neuanschaffungen.

Erst einmal habe ich drüben im Luxx ein kleines Mdpc Sammelsurium bekommen.
Dazu gehören:

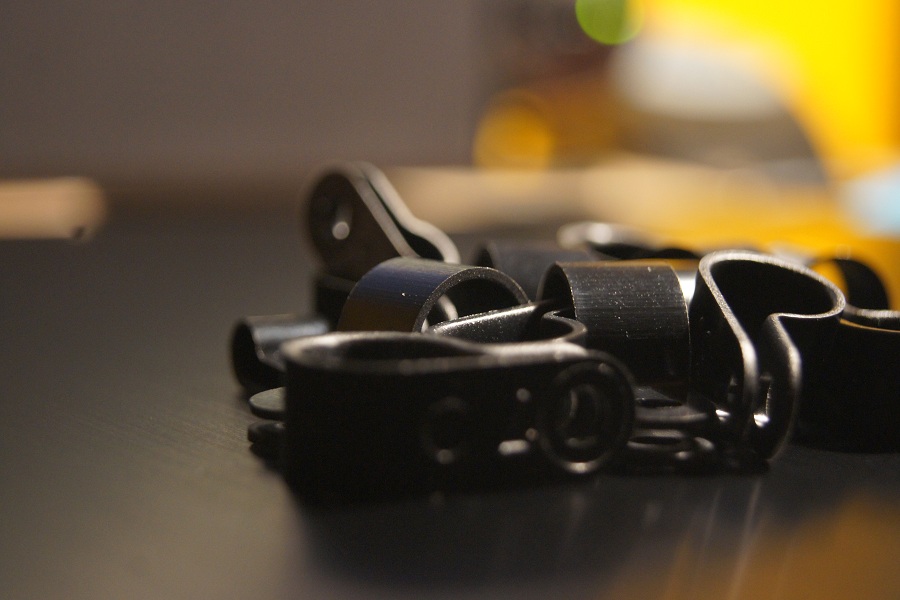

Verschiedene Größen an Kabelklammern,

Eine Menge Brainwasher,

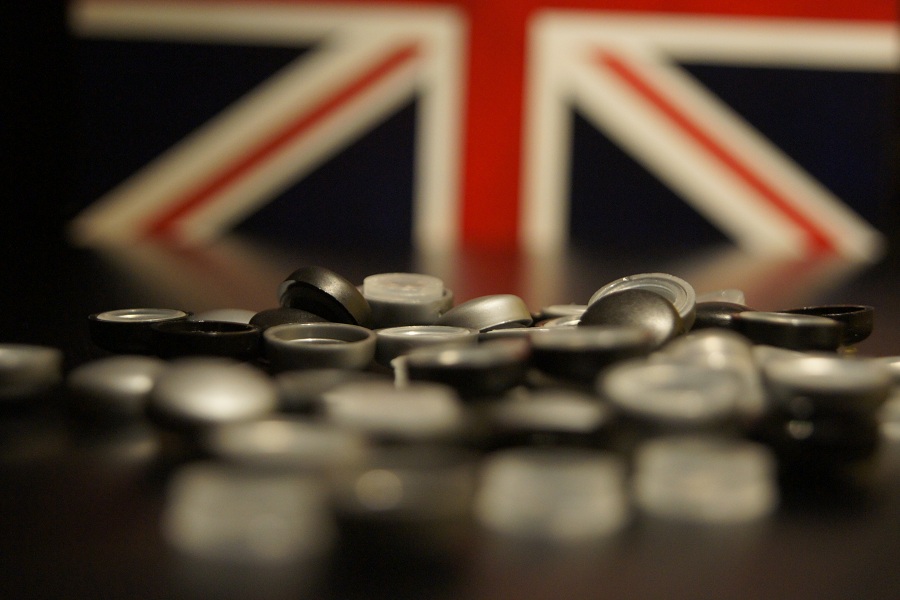

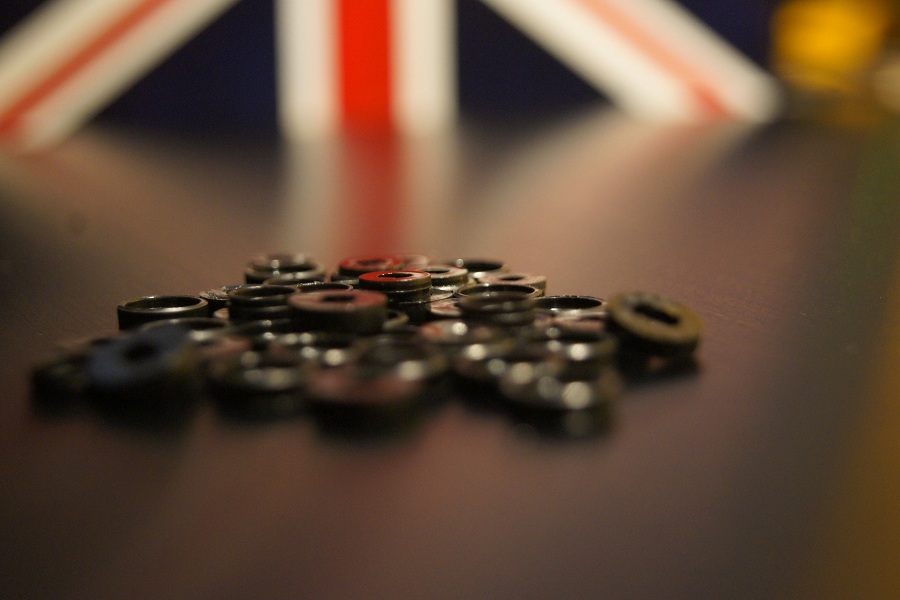

Sogenannte Snap Caps, Schraubenabdeckungen,

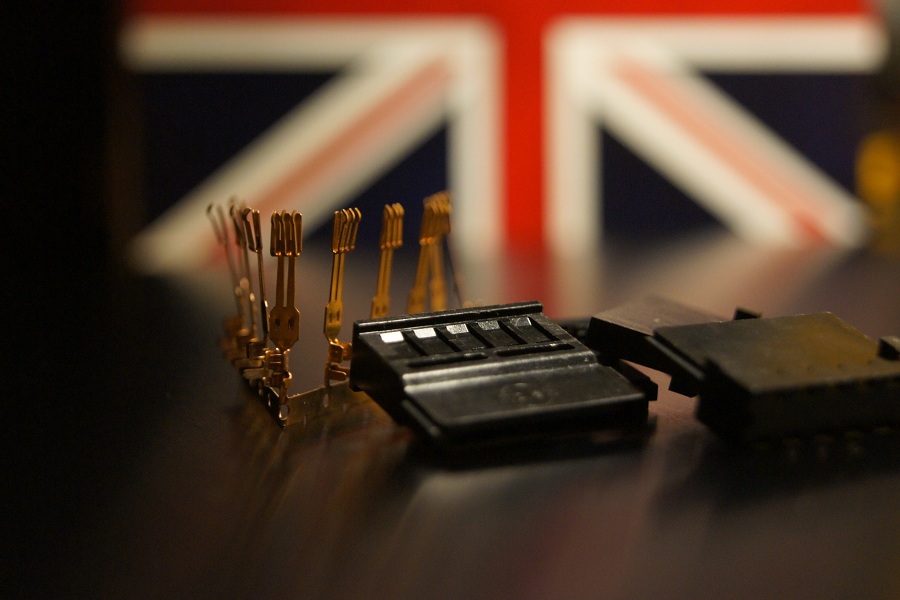

und Sata Stecker + Crimps, und Satapower Stecker.

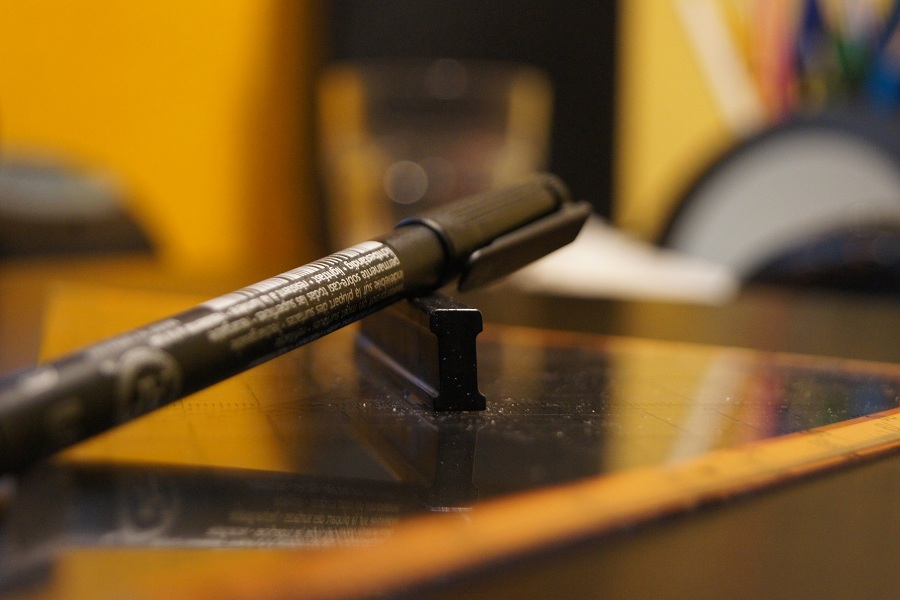

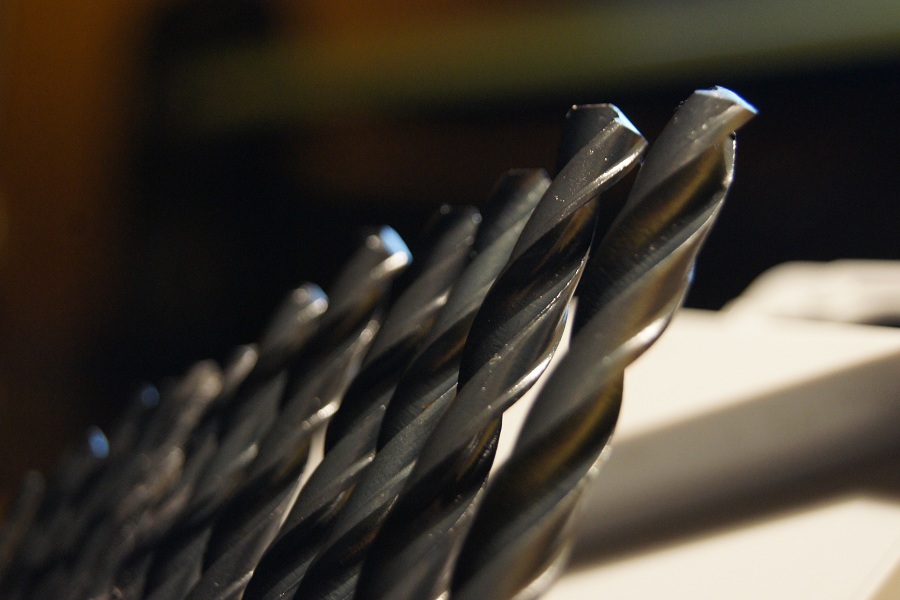

Ansonsten noch ein Metallbohrerset + ein neues Geodreieck und Folienstift für saubereres Anzeichnen, was genauere Schnitte bedeutet.

Achja, und ein neuen m2 Blech, da ich den alten schon durch unzählige Tests verbraucht hatte


Naja, das war's vom Alibi-Update. So früh wie möglich kommt wieder was richtiges.


Lg
cargo



[LordCama]

Gratulation für die MAIN
[x] Abo. Wünsche dir gutes gelingen.



[cargo]

Was? Hui, wow vielen vielen Dank.
Ich bin auf der Main , dabei gibt's ja hier noch nicht mal richtig was zu sehen.

Dann will ich mich mal schnell beeilen euch was neues zu zeigen.



[coroc]

Glückwunsch



[Gurkensalat]

Glückwunsch zur Main



[cargo]

Vielen Dank Leute.



[cargo]

Nach einiger Zeit abwesend, wird es nun hier wieder weiter gehen.

Leider gibt es immer noch nicht viel neues zu vermelden, das Grundgerüst steht noch nicht, und sonst ist noch nicht viel fertig.

Hauptsächlich bin ich im Moment an der Innenraum Planung dran.
Der ein oder andere mag vielleicht sagen, "mach doch erst mal das Grobe fertig bevor du an die Details gehst.", doch dafür muss ich einige Gewinde bohren, welche mit den zugehörigen Schrauben das Gehäuse maßgeblich halten sollen.

Und da ich noch in einem Alter bin wo man zu Weihnachten wunderbar viele Geschenke bekommt (), solls dieses Jahr ein ordentlich Bohrständer von Wabeco werden, zusammen mit ner Bohrmaschine.

Daher werde ich wohl den Zusammenbau des Grundgerüsts um einen Monat nach hinten verschieben, und mich solange um andere Dinge kümmern.

Zum Beispiel immer noch die Ausschnitte im hinteren Blech, mittlerweile bin ich beim achten Versuch , naja ich werde solange weiter versuchen bis es perfekt ist, zu mindestens für meine Möglichkeiten.
Mit dem aktuellen bin ich schon ganz zufrieden, mal sehen wie es nach dem Feilen aussieht.

Statt anzeichnen bin ich mittlerweile dazu übergegangen die Ausschnitte auszudrucken, und aufs Blech zu kleben.

So ist das Anlegen mit der Führungsschiene deutlich einfacher und genauer.



So, für den Innenraum habe ich schon einige weitere Pläne, so soll das Mainboard mit beleuchtetem Plexi hinterlegt werden.
Genauso die SSD welche auf dem Mainboardtray befestigt wird.
Zudem spiele ich auch mit dem Gedanken an ein Aquaero Lt, auch ohne WaKü.

Die Hardware wird wohl in den nächsten Tagen bestellt werden, und erst einmal in ein Übergangs-Gehäuse ziehen.


Im Anschluss folgen noch ein paar work-in-progress Bilder.
