Liebes Tagebuch

ich möchte nun auch meinen Umbau des Rechners mit dir teilen.
Ein Teil des Umbaus ist bereits geschehen, ein Teil wird im Spätsommer oder Herbst geschehen.

Warum mache ich das Ganze?
Ganz klar, Basteldrang.
Außerdem bin ich mit meiner 780 immer unzufriedener geworden, was nicht zuletzt auch an der mageren VRAM-Ausstattung (3GB) lag.
Also sollte eine neue GraKa her. Als die 1080Ti vorgestellt wurde, war ich dann soweit, zu sagen: Jawoll, die wirds.

Ich plane schon etwas länger zum Herbst diesen Jahres ein Plattform-Upgrade auf X299 und einhergehend eine WaKü, daher war für mich klar, dass die GraKa früher oder später unter Wasser kommt.

Warum Projekt Aquarium?
Der erste Kommentar meiner Mutter, als sie die ersten Ergebnisse gesehen hatte: "Hast da aber jetzt ein schönes Aquarium." Okay, Name gefunden ¯_(ツ)_/¯

Wo komm ich Hardwaremäßig her?
CPU: i5-4670K (Heizwell) auf 4,3GHz bei 1,285V (1,28 waren lange Zeit Alltags- und Prime-Stable, der Graka-Test mit F@H unter Wasser hat dann aber Instabilitäten (0x124) provoziert )
MB: MSI Z87 Gaming G45
RAM: 16GB Corsair Vengeance DDR3-1800
GPU: Gigabyte GTX 780 Windforce OC
SSD: 250 GB Samsung 840 Evo & 500 GB Crucial MX100
HDD: 2 TB WD Red
Case: Corsair Carbide 200R
NT: BeQuiet PurePower 7 630W (Ich weiß, überdimensioniert)

Dann hatten sich mir einige Fragen gestellt:
Da ich auch schon länger mit dem Gedanken einer WaKü gespielt habe, gab es 2 Optionen: GPU-only-WaKü jetzt, oder WaKü-Integration später.
Ein Blick in mein Gehäuse zeigte mir, dass dieses beides nicht mitmachen würde, also kommt mit der WaKü auch ein neues Gehäuse. Das musste erstens beachtet werden, und zweitens, welches Gehäuse sollte es werden?
Zu guter Letzt noch die zunächst wichtigste Frage: Welche 1080Ti?

Da die Gehäuse-Frage spätestens mit dem geplanten Plattform-Upgrade auf X299 und dem einhergehenden WaKü-Einbau geklärt werden müsste, habe ich mir diese Frage zuerst gestellt.
Die Auswahl hatte ich auf das Core X9, das Core X5 von Thermaltake und das Dark Base (Pro) 900 von BeQuiet reduziert.
Aufgrund der vielen Möglichkeiten, Radiatoren einzubauen (Nova 1080 intern ), habe ich mich schließlich für das X9 entschieden.
Für GPU-only hatte ich zunächst 1 oder 2 420er geplant, für das komplette System 3 420er, später habe ich allerdings gesehen, dass ein Nova unter das Dach passt.
Aktuelle Planung für den "Vollausbau": Nova unters Dach, 420er in den Keller.

Die letzte Frage war auch ein bisschen von der ersten abhängig, da die Performance der FE nur aufgrund der Kühlung hinter den Customs lag, und unter Wasser wäre der Stock-Kühler kein Kriterium.
Sollte ich also die GraKa direkt unter Wasser setzen, würde es die günstigste Karte mit Referenz-Layout werden.
Da es mir außerdem in den Fingern gejuckt hat, zu basteln, fiel auch die Entscheidung auf die beiden Fragen recht zügig:
Es sollte eine FE oder ein Referenzlayout mit Herstellerkühler werden, und das möglichst günstig, da der Stock-Kühler eh nicht lange seinen Dienst verrichten sollte. Die WaKü sollte, sobald alle weiteren offenenen Fragen geklärt waren, eingebaut werden.
Andererseits hatte ich zunächst mit der Aorus Extreme geliebäugelt, da es aber vorraussichtlich noch etwas gedauert hätte, bis ein Kühler verfügbar gewesen wäre, und auch bis die Karte in akzeptable Preisgefilde gesunken wäre, hatte ich mich letztlich gegen diese entschieden.

Fortan hatte ich mich nach einem guten Angebot für eine Karte gesucht, und wurde schließlich Anfang April fündig.
EK hatte bereits angekündigt, ab dem 12. die angepassten Blöcke für die 1080Ti mit Single-Slot-Blende zu verkaufen. Also wurde die Karte bestellt, mit dem Ziel, um Ostern zu basteln.

Sobald die Karte da war, wurde sie eingebaut und musste natürlich auch ausgiebig in GRW geteste werden.
Es war nicht feierlich, wenn der Lüfter aufgedreht hat, dafür war die Leistung enorm. Die 780 war nicht schlecht, aber an ihren Grenzen gewesen.

Das Planen der WaKü hatte sich noch ein wenig hingezogen, und so wurde am Osterwochenende bestellt.
An dieser Stelle möchte ich meinem Sponsor danken: Mir selber.

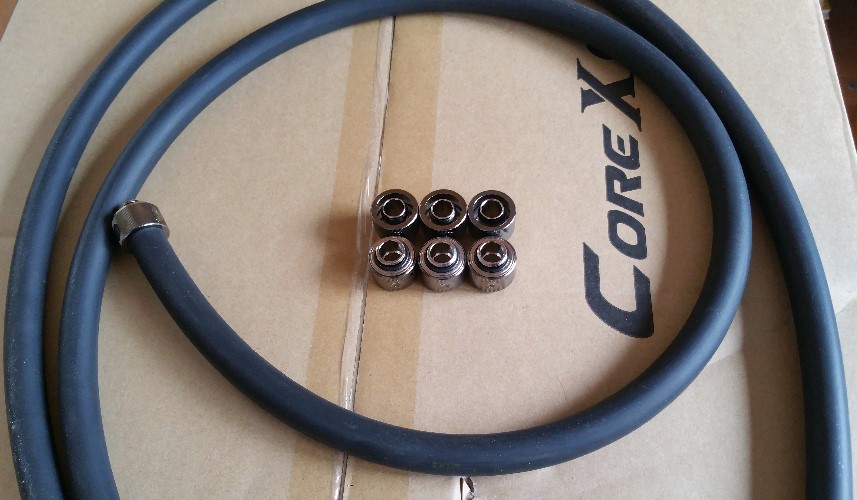

Folgendes wurde bestellt:
Case: TT Core X9
Radi: Magicool 420 Slim
FC-Block: EKWB Fullcover 1080Ti Plexi-Nickel
Pumpe/AGB: Alphacool Eisbecher D5 mit entsprechender VP655
Fittinge: EK-Fittinge 16/10 Nickel-Schwarz
Schlauch: EK-ZMT 16/10
Diverse Kleinteile wie Winkel, T-Stück, Ablasshahn, ...

Leider musste ich mich während der Bestellung ziemlich über Mindfactory ärgern.
Einige Positionen waren nicht mehr lieferbar, teilweise mit unbekanntem Liefertermin, es wurden aber keine Anstalten gemacht, das von sich aus mir mitzuteilen.
Diese Positionen waren im Anschluss an meine Bestellung nicht mehr auf der Seite zu finden, ich konnnte den Liefertermin nicht nachschauen, und hatte nur eine Vertragsbestätigung.
Nachdem ich nach einer Woche immer noch keine Versandbestätigung oder ähnliches hatte, habe ich nach dem Stand meiner Bestellung gefragt. Darauf habe ich erfahren, dass der Schlauch nicht mehr vorrätig ist, und kein Liefertermin bekannt ist. Die Monitorhalterungen, die ich mitbestellt habe, sollten vorraussichtlich einige Tage später wieder auf Lager sein. Lediglich die Fittinge waren weiterhin auf Lager.
Statt 1x 3m habe ich dann 2x 1m bestellt, das war vorrätig.
Tatsächlich erhielt ich an dem Tag, ab dem die Monitorhalterungen wieder verfügbar sein sollten, eine Versandmitteilung.
Aber anstatt soetwas dem Kunden direkt mitzuteilen, wird man im Dunkeln gelassen und wartet im Zweifel ewig und drei Tage.

Was ist geplant/erledigt?

• Einabu der 1080Ti - Done
  [*]Umbau in neues Gehäuse (TT Core X9) - Done
  [*]Umbau der 1080Ti auf Wasser - Done
  [*]Einbau der WaKü ins Gehäuse - Done
• Überarbeitung Beleuchtung
• Plattorm-Upgrade (X299 oder X399)
• Nova 1080 unter den Deckel
• Einbinden einer Steuerung

Eventuell:

• Umbau auf Hardtubes
• Fenstermod des X9
• Midplate (SLight?)
• Kabel sleeven

Im nächsten Eintrag erzähle ich dann von meinem neuen Gehäuse.



[Happy_Hepo]

Hallo liebes Tagebuch,

heute melde ich mich mit dem Umbau meines Systems in das neue Gehäuse zurück.

Mittwoch nach Ostern:
Post war da!

Der Postbote hatte sich gefreut.
Für die, die sich die Größe des X9 nicht so ganz vorstellen können: (so wie mich bevor ich es hatte )

Es ist gewaltig, wenn man so wie ich nur einen kleinen Midi-Tower gewohnt ist.

Da eine Menge Zubehör verbaut war, das ich nicht benötige, habe ich das Gehäuse erstmal fast komplett geleert:

Die Mainboradhalterung habe ich ebenfalls ausgebaut, um das Netzteil besser montieren zu können, und auch um die Platten besser an die Halterung, die unter das MB-Tray gehängt wird, anbringen zu können.
Für meine Platten (2x 2,5", 1x 3,5") ist das perfekt:

Leider hatte ich dann Probleme mit abgewinkelten SATA-Kabeln, mit gerade Steckern funktionierte es aber problemlos.
Da die Platten aber dann direkt über dem Netzteil hängen, ist Kabelsalat mit zu langen Stromkabeln vorprogrammiert.
Nach dem Netzteil hatte ich dann das MB-Tray eingebaut, und vorher schon das Mainboard drauf.
Das finde ich echt praktisch, da zwar viel Platz im Gehäuse ist, aber es nochmal leichter ist, wenn man es komplett ohne Restriktionen einbauen kann. Zumal das MB-Tray einfach in die Halterung geschoben wird und dann nur von 2 Schrauben gehalten werden muss.
Ich habe dann auch schon das BR-Laufwerk eingebaut und verkabelt.
Außerdem habe ich das Frontpanel noch auf die rechte Seite umgebaut und die Kabel in der Mittelstrebe versteckt.
Entschuldigt die schlechte Fotoqualität, mein Handy braucht Tageslicht:

Nachdem auch die Erweiterungskarten eingebaut und alles verkabelt waren, war es ein wenig voller, aber immer noch recht komfortabel zum Arbeiten.

Das wars erstmal wieder, als nächstes erzähle ich vom Umbau der Grafikkarte auf einen Wasserkühler.



[NCphalon]

Aaah geräumige Gehäuse sind schon was tolles, das blöde ist nur, dass die äußeren Abmessungen mindestens den inneren entsprechen müssen



[Happy_Hepo]

Aaah geräumige Gehäuse sind schon was tolles, das blöde ist nur, dass die äußeren Abmessungen mindestens den inneren entsprechen müssen

Wie, hast du nicht diese tolle Handtasche von Hermine, in der du alles verschwinden lassen kannst?
Bei mit ist das glücklicherweise nur ein kleines Problem, da ich meinen alten Schreibtisch rauswerfe, und eines der Tischbeine aus einem Schränkchen mit ungefähr den Abmessungen bestand. Vorher habe ich aber echt überlegen müssen, wie ich den unter den Schreibtisch bekomme

Aber heute gibt es auch ein weiteres Update:

Liebes Tagebuch,

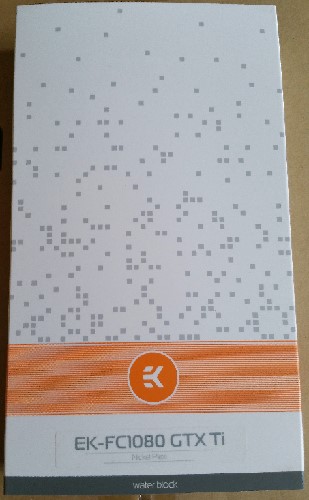

eine Woche nach Bestellung kam der Kühler, eine weitere Woche später auch Schläuche und Anschlüsse.
Nachdem alles angekommen war, konnte die Grafikkarte auch nackig gemacht werden

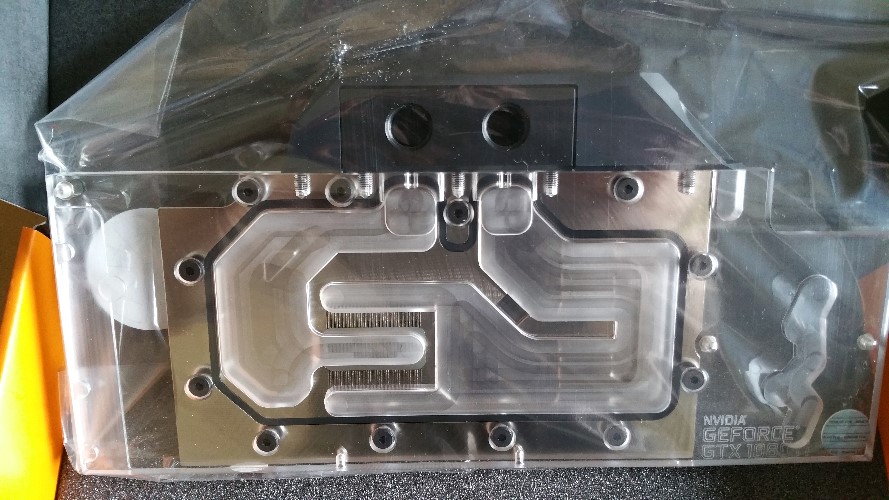

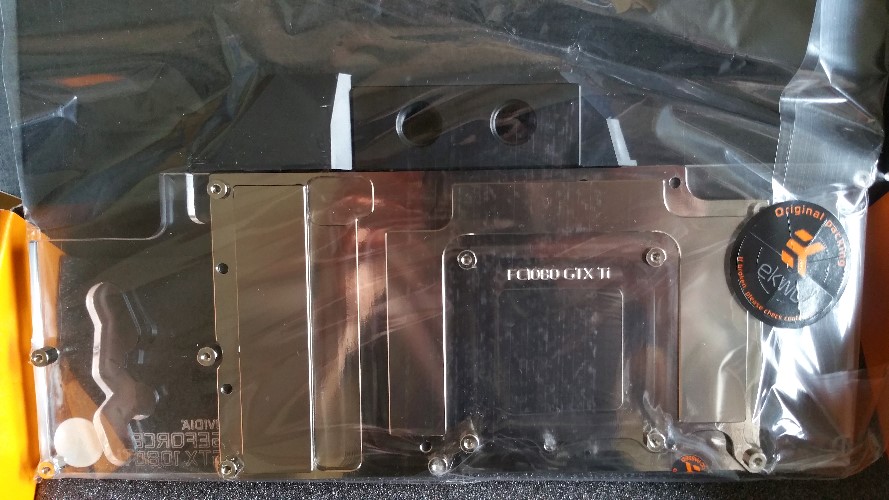

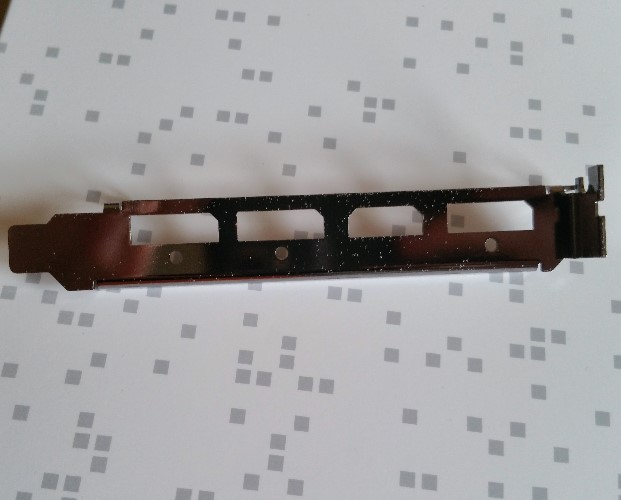

Zuerst aber musste der Kühler begutachtet werden.

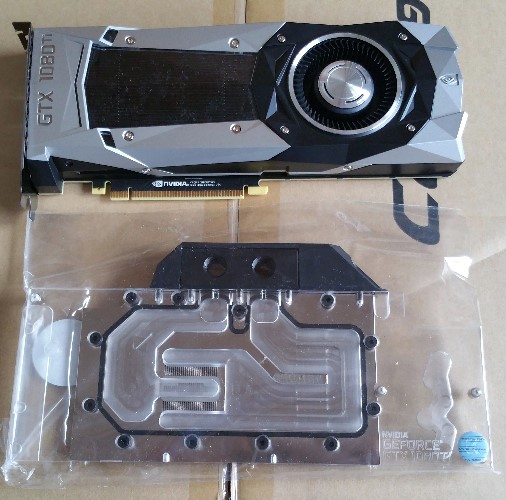

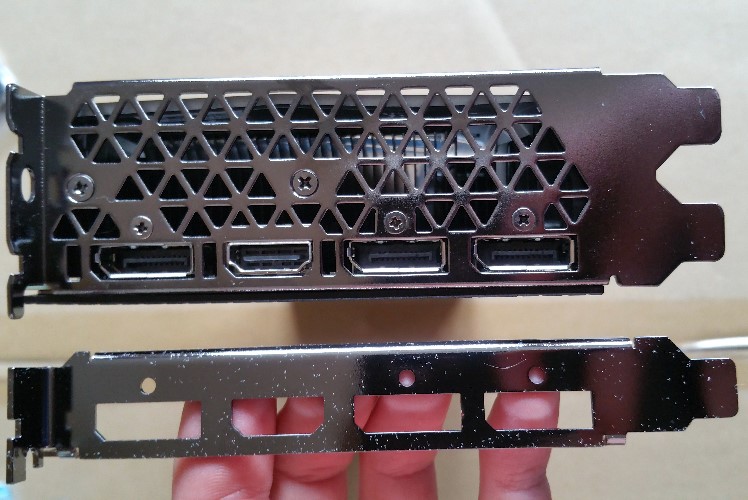

Noch ein Vorher/Nachher-Vergleich:

Man erkennt denke ich mal, wo es hin geht.

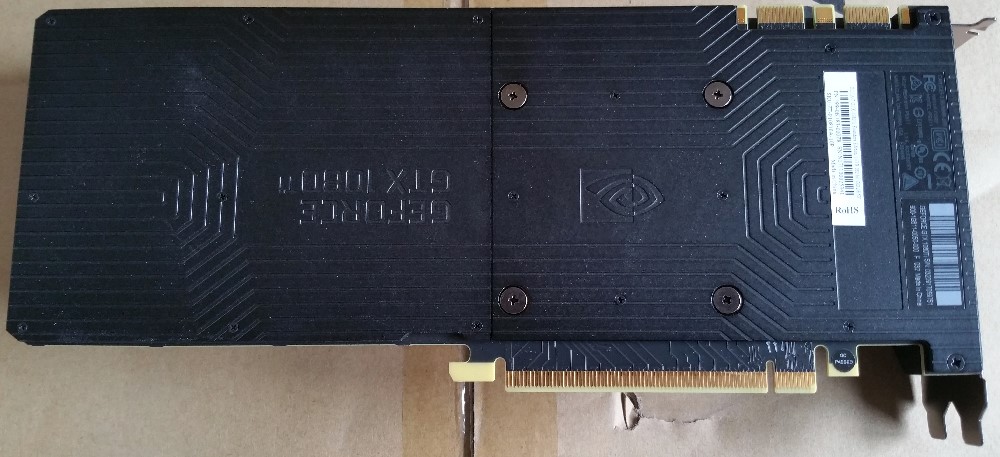

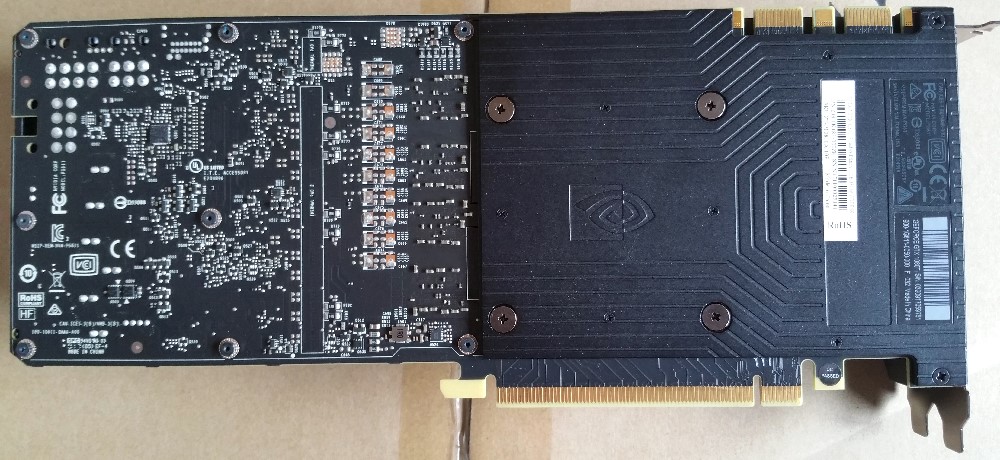

Als erstes muss die Backplate ab:

Mit der Demontage des Kühles hatte ich so meine liebe Not.
Man muss den Kühler einfach nur abheben. Sollte man meinen.
Weit gefehlt. Zum einen sollte man das Lüfterkabel nicht abreißen, das LED-Kabel aber andererseits auch nicht. Beide sitzen aber oben und unten mittig am PCB, so dass man nicht besonders gut heran kommt.
Da beide Stecker leider sehr fest saßen, hatte ich letztlich den LED-Stecker mitsamt Buchse vonn den Kontakten gezogen. Da die LED-Buchse sich wieder recht leicht auf die Pins stecken ließ, war es denke ich nicht besonders tragisch.
Sobald ich den Kühler zu einer Seite wegkippen konnte, ließ sich auch das Lüfterkabel gut entfernen.

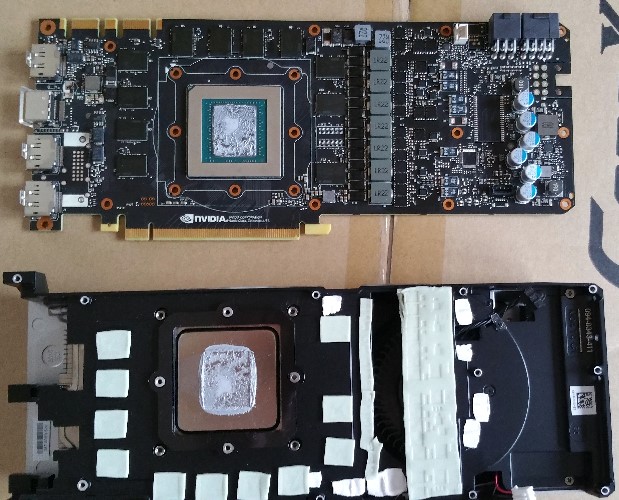

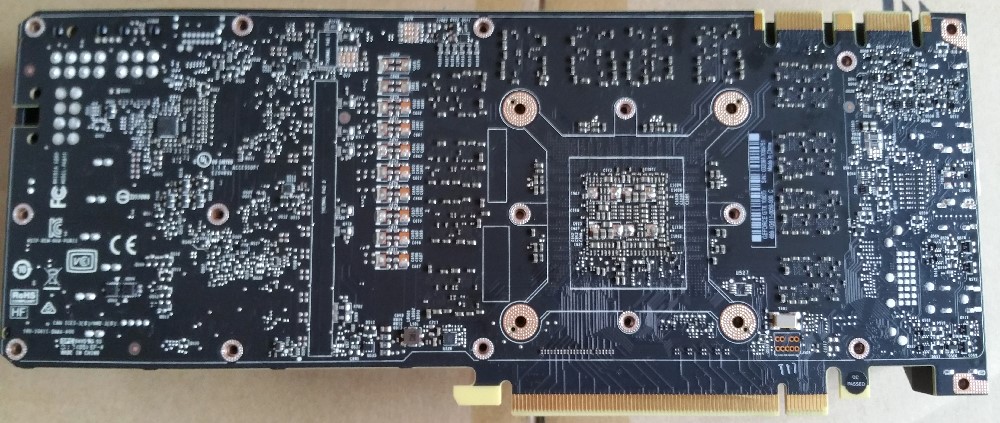

Nachdem das überstanden war, sah es so aus:

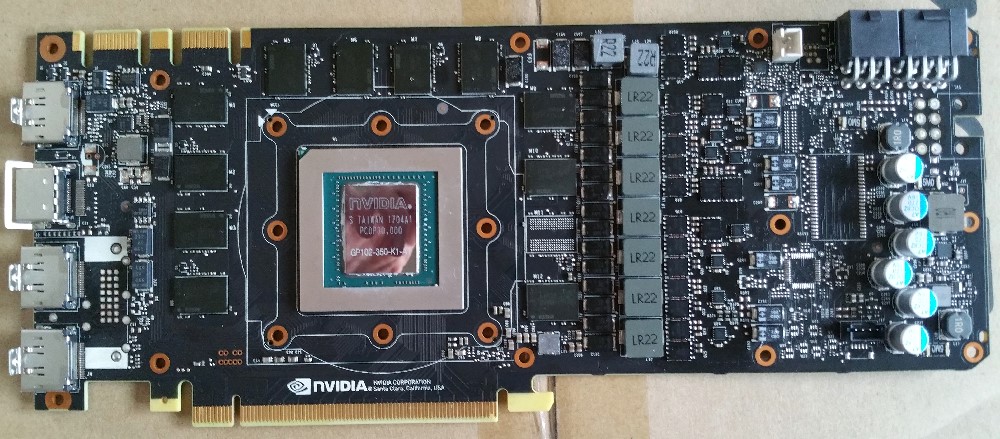

Also die Wäreleitpaste entfernen:

Als nächstes wurden die mitgelieferten Wärmeleitpads und Wärmeleitpaste aufgebracht.
Laut Anleitung von EKWB müssen die Bauteile links neben den Spueln nicht mit Pads bestückt werden.
Da der Stockkühler dort aber Pads hatte, und die Reste der Pads auf den Spulen aber genau doppelt so breit und halb so lang waren, habe ich die Reste der Länge nach halbiert und aufgelegt.
Wer schonmal Pads auf VRam aufgelegt hat, weiß wie sehr es nervt, wenn die pads lieber an dder Folie als an den Bauteilen haften, insbesondere wenn die Fläche nicht besonders groß ist.
Als WLP habe ich nicht die mitgelieferte von EK verwendet, sondern Thermal Grizzly Hydronaut, das ich auch schon für meinen CPU-Kühler und für den CPU- und GPU-Kühler meines Laptops verwendet habe.
Ist wohl ein bisschen besser als die von EK.

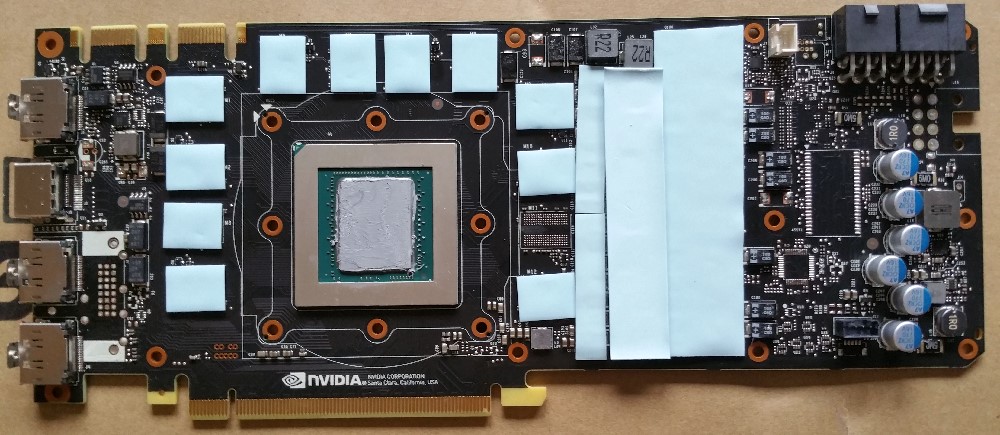

Das sah dann so aus:

Als nächstes wurde der Kühler aufgesetzt und montiert.

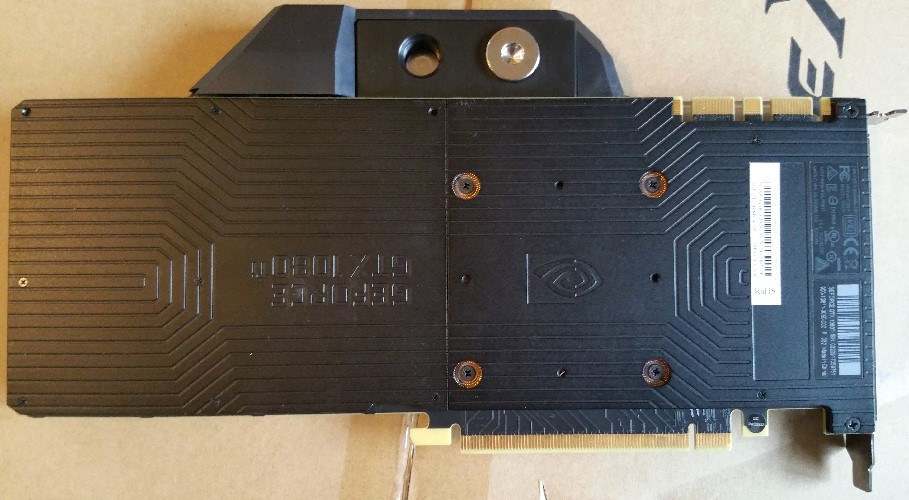

Wie ich bereits hier geschrieben habe, habe ich die Stockbackplate weiterverwendet, auch wenn jetzt einige Abstandhalter fehlen. Es sollte aber kein Problem sein, eine der Schrauben, die auch als Abstandhalter dienen, mittels der kleinen Schraube hinter die Backplate zu schrauben, damit hätte sich das auch erledigt. Das werde ich vermutlich auch tun, wenn ich die Karte das nächste Mal aus dem PC nehme.

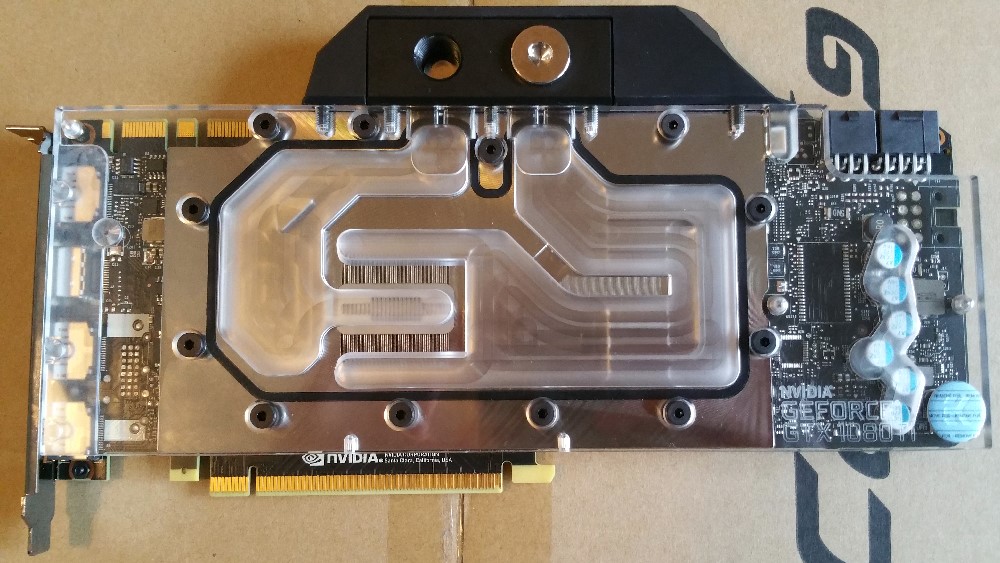

Mit Kühler war die Karte auch ganz schick anzusehen:

Damit ist der Umbau der Karte auch erledigt, und es kann mit dem Einbau der Wasserkühlung in das Gehäuse weitergehen.
Dazu aber beim nächsten Mal mehr.



[NCphalon]

Glaube die Spulen brauchen kein Pad nicht dass da dann irgendwo wo der Kühler aufliegen muss die Abstände zu groß sind...

Gesendet von meinem Redmi 3 mit Tapatalk



[Happy_Hepo]

Laut der EK-Anleitung schon, da die Temps (max 54° unter Furmark) auch absolut ok sind, gehe ich nicht davon aus, dass die Abstände zu groß werden.
Zudem gabs hier im Forum einige Threads, in denen von Spulenfiepen gesprochen wurde, das durch die Pads gebessert wurde.
Da meine WLAN-Karte schon bei Downloads fiept, wollte ich nicht noch eine Karte, die nervt.



[Happy_Hepo]

Hallo liebes Tagebuch,

heute erzähle ich vom Einbau der Wasserkühlung.

Nachdem der Radiator schon mit dem Gehäuse geliefert wurde, konnte ich mich nach erfolgem Umbau des Grundsystems an die Reinigung machen.
Da ich den Kreislauf nur bis zum Plattform-Upgrade betreiben wollte, habe ich den Radi lediglich mit Leitungswasser ausgespült, und anschließend den Duschschlauch nochmal zum Durchspülen mit etwas Druck benutzt.

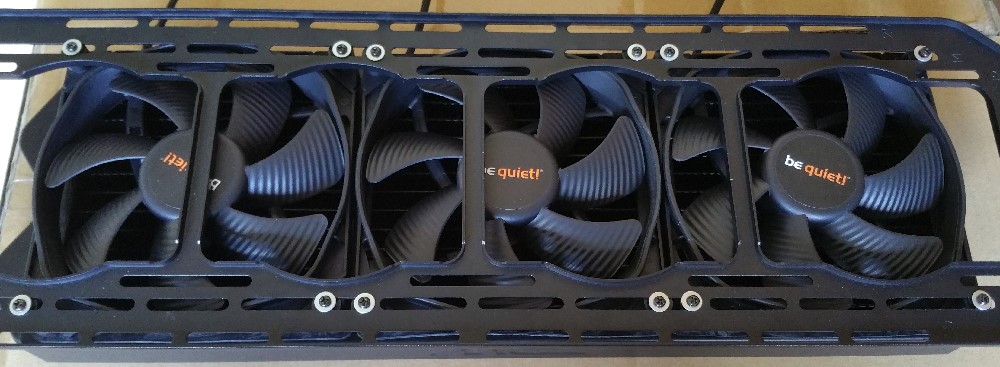

Als der Radi trocken war, hab ich die Lüfter und die Halterung des X9 montiert. Leider haben die mitgelieferten Schrauben zu kleine Köpfe, aber wofür gibts Unterlegscheiben
Oben siehts eh keiner.

Als Lüfter habe ich die SW3 genommen, die ich im letzten Gehäuse nachgerüstet hatte, da ich mich da noch nicht wirklich über Lüfter informiert hatte.
Ich wusste nur, dass die SW3 aufgrund des offenen Rahmens nicht die besten Radi-Lüfter sind, wollte aber andererseits auch keine 60€ in den Sand setzen, um zu merken, dass die Lüfter, die ich für den Radi will, nicht Silent sind.
Per PWM (Ja, das soll es auf dem Board tatsächlich nicht nur als Pseudo-PWM der Case-Fan-Anschlüsse geben, die beiden CPU-Fan-Header bieten echtes PWM) habe ich die SW auf 500 RPM gedrosselt, da sind die absolut nicht zu hören.
Temps sind, wie oben bereits erwähnt, nichts, worüber ich derzeitig meckern kann.
Da der Radi Gummi-Shrouds beiligen hatte, habe ich diese genutzt, um den offenen Rahmen der SW3 wenigstens etwas zu kompensieren. Obs was gebracht hat, kann ich mangels Vergleichswerten nicht sagen.
Montiert war das Paket dann doch etwas schwerer als erwartet.

Leider wollte eine der Schrauben partout nicht in dem Gewinde halten. Da ich die Kabel der Lüfter dann aber sowieso auf der anderen Seite haben wollte, habe ich das ganze nochmal demontiert, die Lüfter gedreht, und neu verschraubt.
Da ich dann nicht darauf geachtet hatte, wo welche Schraube hinkam, hielt es anschließend etwas besser.
Fester als "Schraube fällt nicht schon beim Schief angucken raus" wollte ich es dann aber nicht ziehen, um das Gewindenicht durch überdrehen komplett zu zerstören.
Aber es kam nicht unerwartet, da einige andere das Problem ebenfalls hatten, dafür war der Radi deutlich günstiger als die NexXxos, alles andere an 420ern war noch teurer.

---

Einen Tag nach Case und Radi kam die Lieferung von Aquatuning, deren Osterrabatt doch zu verführerisch gewesen war

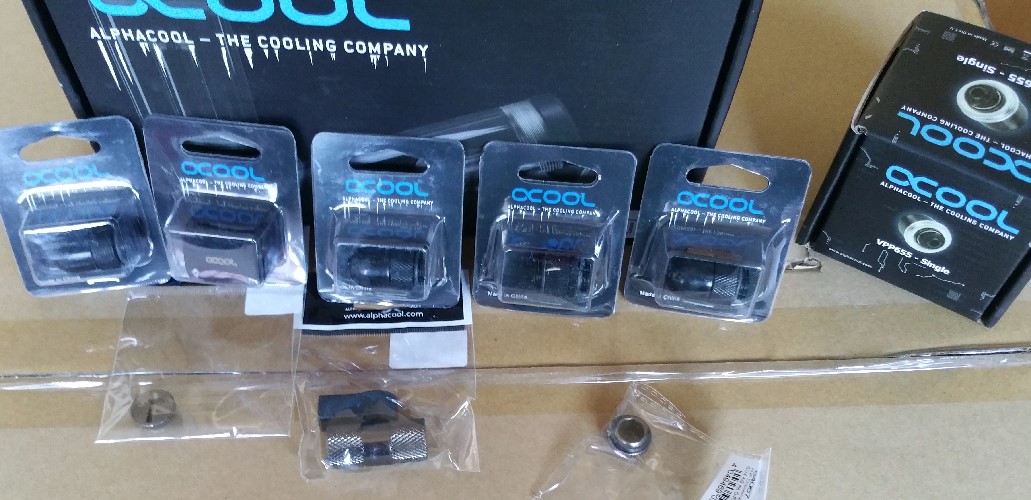

AGB, Pumpe und Kleinzeug:

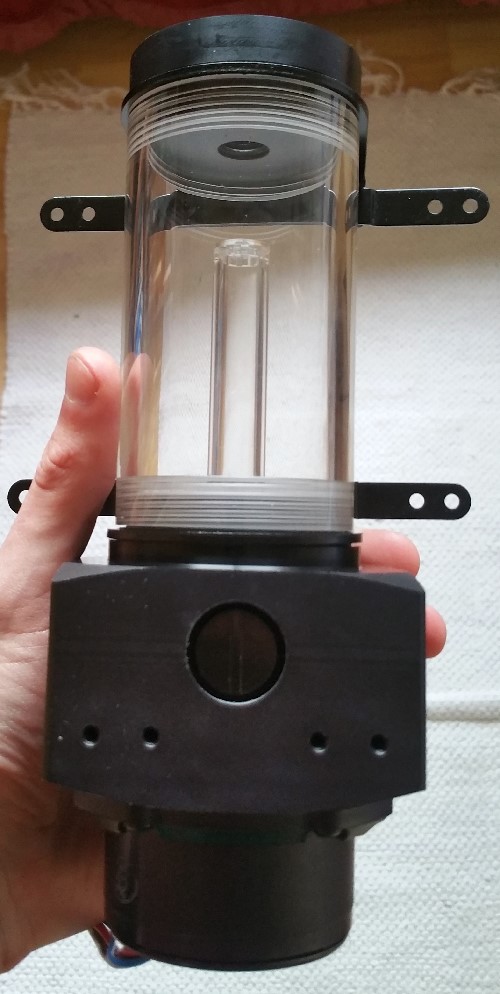

Zusammengebaut war die Kombi doch etwas größer als erwartet:

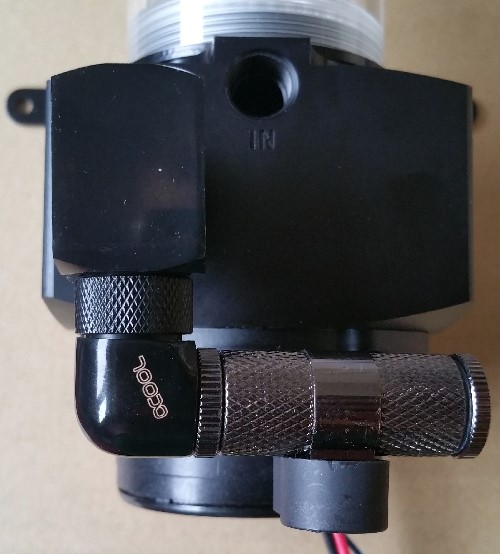

Der Ablasshahn wurde auch direkt montiert:

Inzwischen hat sich das zwar auch wieder ein bisschen geändert, da ich den 90° Winkel leider anderweitig brauchte, ich hatte mich nämlich bei der Bestellung der Winkel um 2 vertan, wollte aber nicht für 2 Winkel eine extra Bestellung aufgeben.
Naja, da der Ablasshahn ohne Winkel auskommt, und ich einen der Schläuche an der Graka gut ohne Winkel realisieren konnte, war das kein großes Problem.

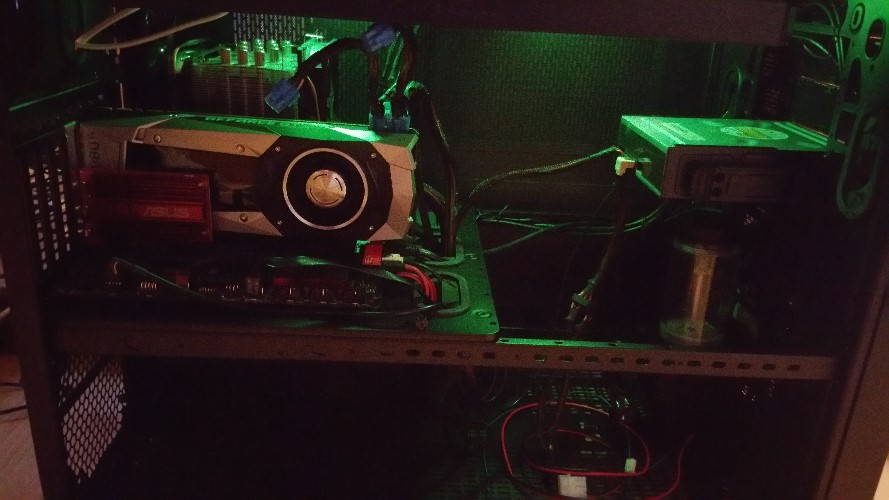

Bevor der GraKa-Kühler da war, wurden AGB und Radi schon ins Gehäuse gebaut, damit die nicht im Weg liegen:

An den Bild lässt sich auch erahnen, wie meine Mutter auf Aquarium kam
Die LED-Beleuchtung ist bisher durch ein LED-Set von IKEA (DIODER oder so) realisiert, heute sollte aber auch ein Farbwerk und 5m RGB-LED-Strip geliefert werden.

---

Nachdem sich Mindfactory auch mal zum Liefern durchringen konnte, sind irgenwann auch endlich die Schläuche und Fittinge gekommen:

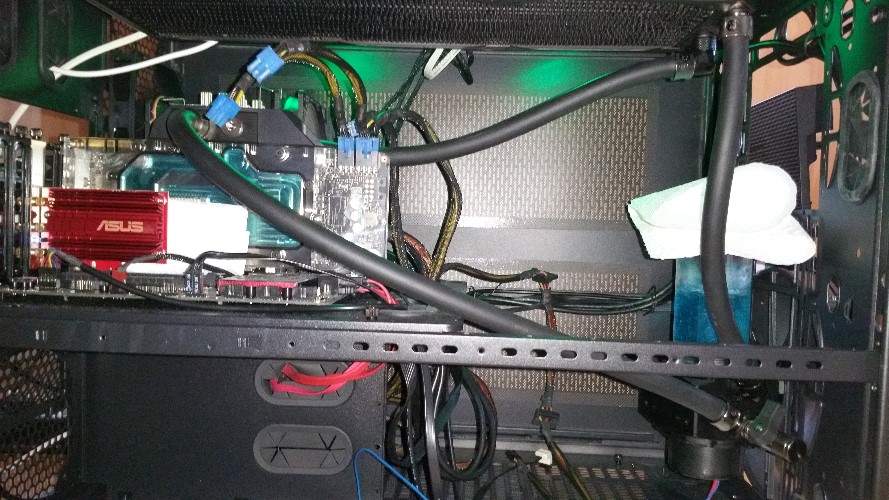

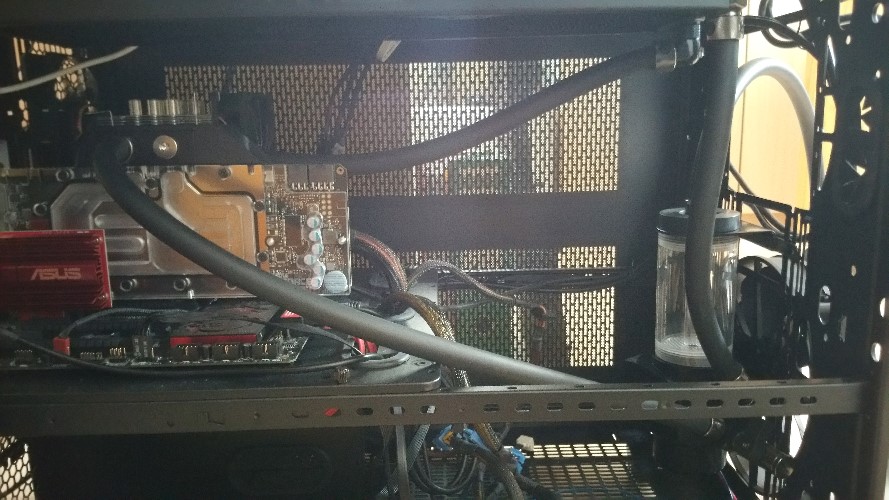

Also wurde die Graka um- und eingebaut. Nachdem die Verschlauchung stand, war alles bereit zum Befüllen.

Das Befüllen war dank zweitem Rechner recht einfach, und auch der Trichter funktionierte hervorragend. Die blaue Kühlflüssigkeit passt hervorragend zum Namen.

Abgesehen von 2 undichten Winkeln hat alles soweit gut geklappt, die Winkel haben sich aber auch nur durch die Verschlauchung gelöst, nach einmal Festziehen war alles dicht.
Da mir der AGB zu sehr geplätschert hat, habe ich später noch ein bisschen nachgefüllt.

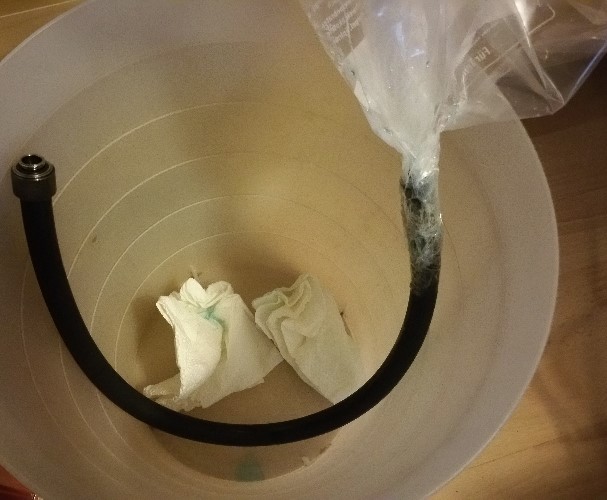

Abschließend noch ein Bild meines hochprofessionellen Einfülltrichters:

Richtig, ein Gefrierbeutel, von dem eine Ecke abgeschnitten wurde, befestigt mit Tesa am Schlauch.
Hat hervorragend funktioniert.

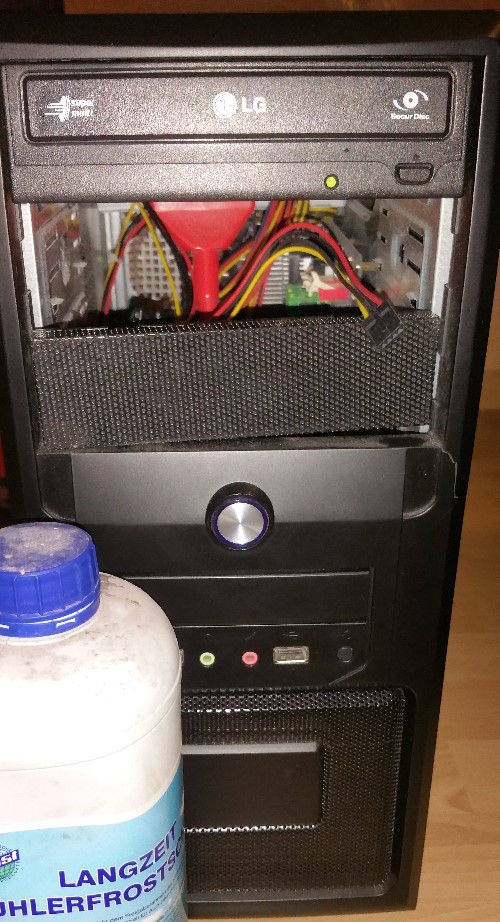

Und weils so schön war, gibt auch noch ein bild meines Befüllungsnetzteils:

Da mir das Überbrücken zu umständlich war, hab ich einen PC mit teildefektem MB genommen, das Pumpenkabel durch dir Front innen angeschlossen. Man kann auf Knöpfe drücken!

Das wars fürs erste, wenn es was neues gibt, melde ich mich zurück.
