Die Vorgeschichte:

Ich habe mir vor Kurzem ein Lian Li Q07 gekauft.
Dort sollte mein Aquaero verbaut werden.
Die schwarze Aquaeroblende von Aquacomputer sieht zwar schön aus,
passt aber nicht zum gebürsteten Alu des Gehäuses.

p1010167-jpg.415369


Also musste die mitgelieferte LW-Blende modifiziert werden.


Materialien:

- Rundfeile klein und groß
- Schlüsselfeile für gerade Kanten
- Aquaero-Blende
- LW-Blende
- Edding
- Fineliner
- Lineal
- Kreppband
- Dremel 300 zum Beispiel


Der Umbau:

Als Ersters wird die LW-Blende mit 2 Schichten Krepp abgeklebt.

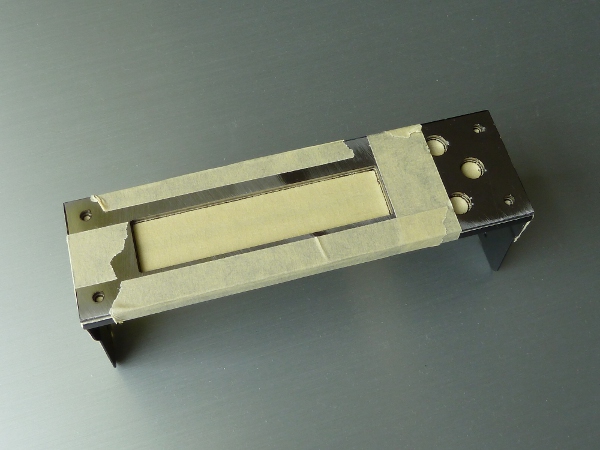

Aquaero-Blende positionieren und auf der LW-Blende fixieren.

p1010169-jpg.415375


Nun kann man die Ausschnitte einfach anzeichnen.

p1010171-jpg.415372

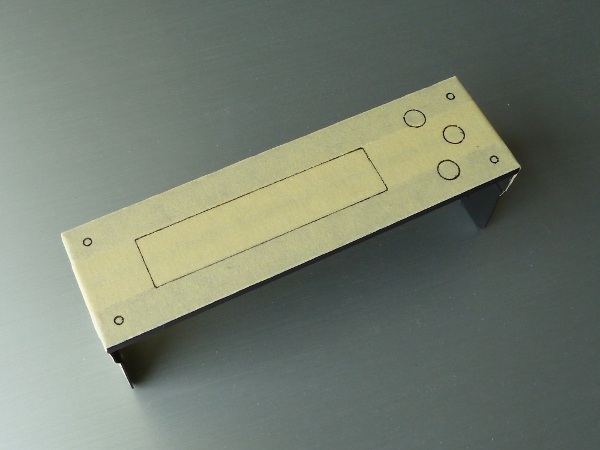

Fertig ist die Grundlage für die Ausschnitte.

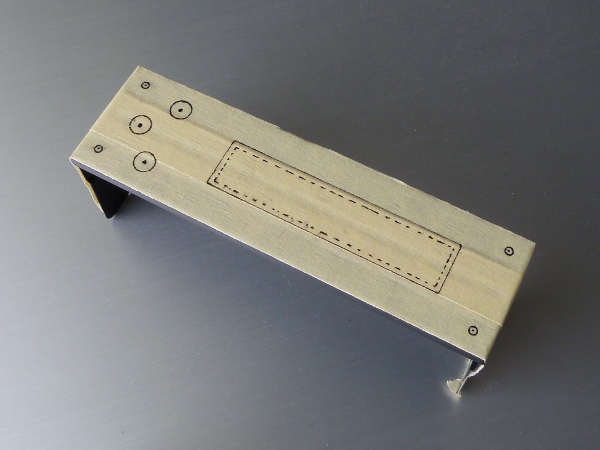

Um genauer Arbeiten zu können, zeichne ich noch ein bischen mehr an

p1010172-jpg.415371

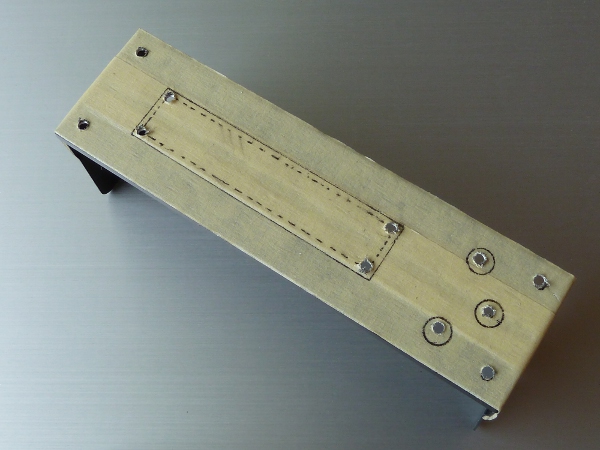

Jetzt gehts ans Bohren.
Für die ersten Löcher, habe ich einen 1,5mm Bohrer verwendet.

Dann 2mm und 2,5mm. Das sollte reichen.

p1010174-jpg.415363


Die Löcher an den Ecken des Ausschnitts erleichtern die spätere Arbeit.

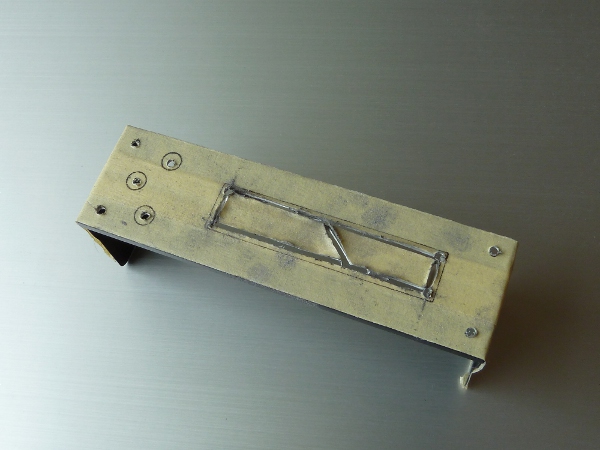

Mit dem Dremel schneide ich nun an der gestrichelten Linie entlang.
An den zwei kurzen Seiten wird das Alu nur angesägt, da das Sägeblatt zu breit ist.
In der Mitte setze ich einen schrägen Cut.

p1010176-jpg.415378

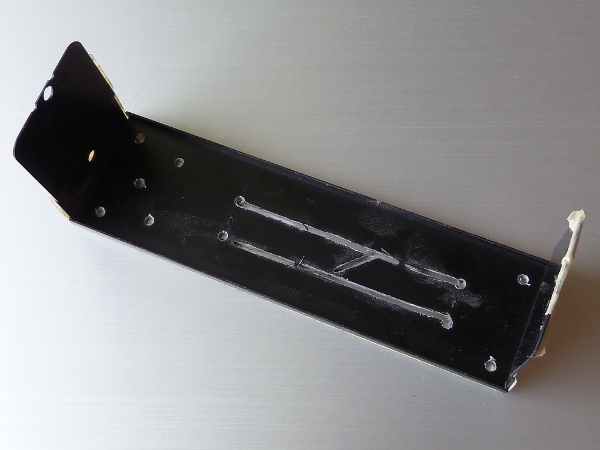

Von hinten sieht das Ganze so aus. Wie zu sehen, sind die kurzen Enden nicht durchtrennt.

p1010177-jpg.415367

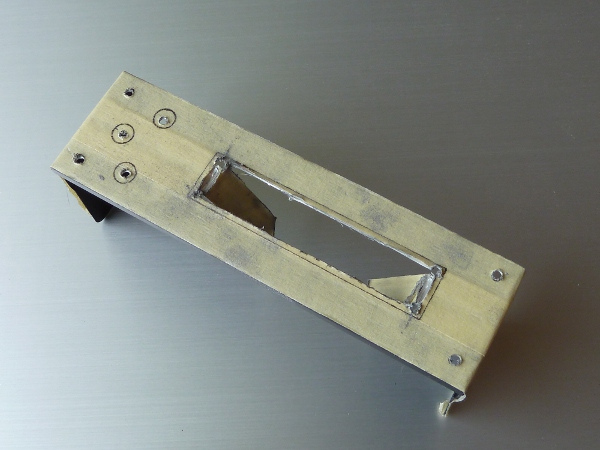

Wenn alles geklappt hat, lässt sich das Stück Alu leicht aus der Blende drücken.

p1010178-jpg.415366


p1010179-jpg.415379

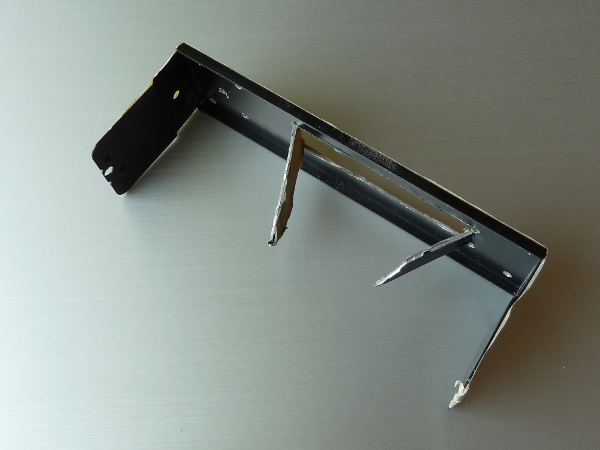

Durch vor- und zurückbiegen brechen die kurzen Enden.

p1010180-jpg.415364


p1010181-jpg.415376


Naja sieht nich so schön aus, aber egal.
Ich wende mich immer erst den leichten Sachen zu.

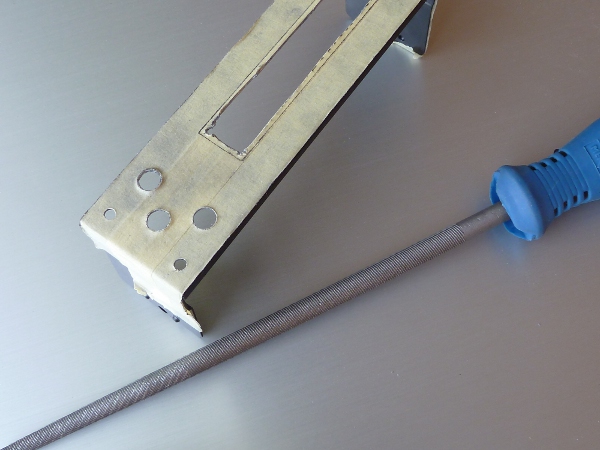

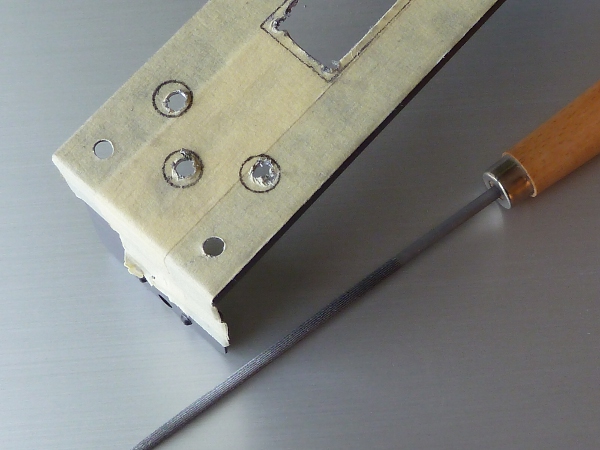

Also werden die Befestigungslöcher und die Löcher für die Taster,
mit der kleinen Rundfeile bearbeitet.
Dabei sollte man immer darauf achten, innerhalb der Linien zu bleiben.

p1010184-jpg.415373


Sobald die Löcher für die Taster groß genug sind,
kann man die kleine Feile weglegen und die Große benutzen.
Das Ergebnis sieht dann so aus.

p1010185-jpg.415368

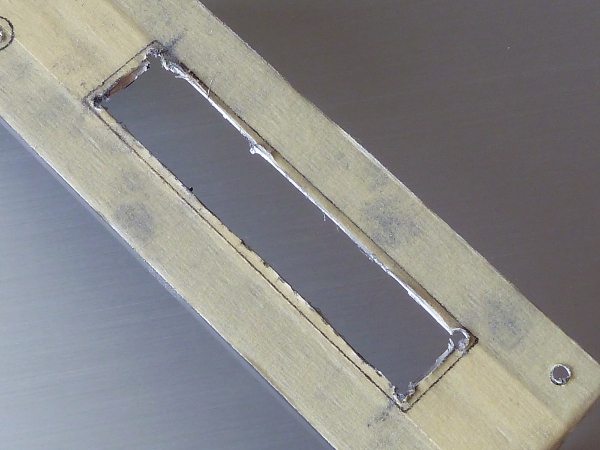

Jetzt der schwierige Part.

p1010187-jpg.415370


Im unteren, linken Bereich muss noch nachgearbeitet werden.
Erstmal sollte man sich nur der Endlinie annähern.

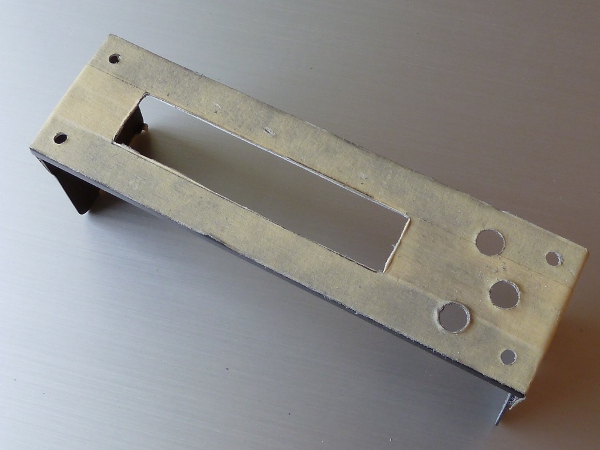

Kreppband ab und erstmal schauen wie es aussieht.

p1010188-jpg.415374


Geht doch.
Zum Entkratern eignet sich die rauhe Seite eines Küchenschwamms.

p1010191-jpg.415380

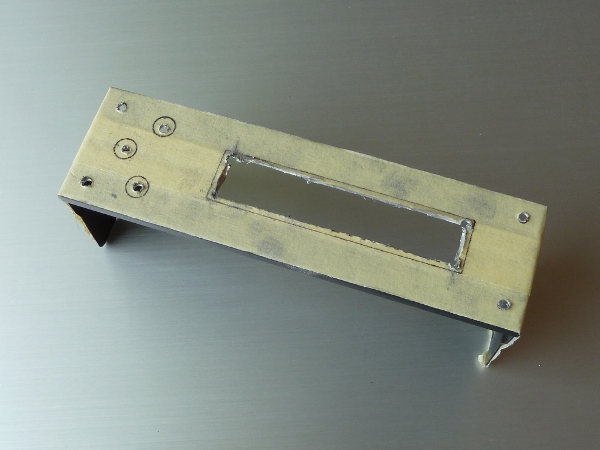

Dann klebe ich den Displaausschnitt erneut ab und feile es so gerade,
wie es nur möglich ist.

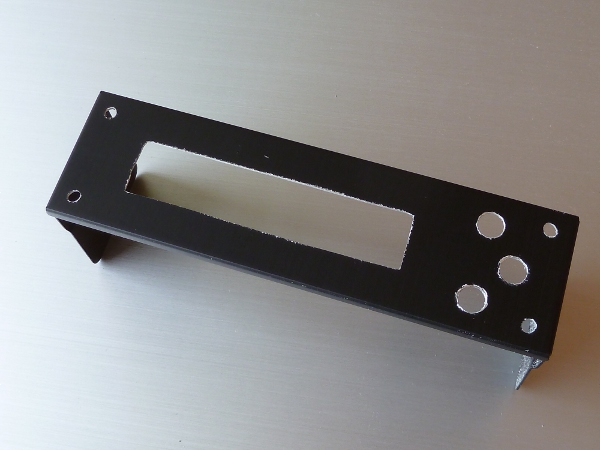

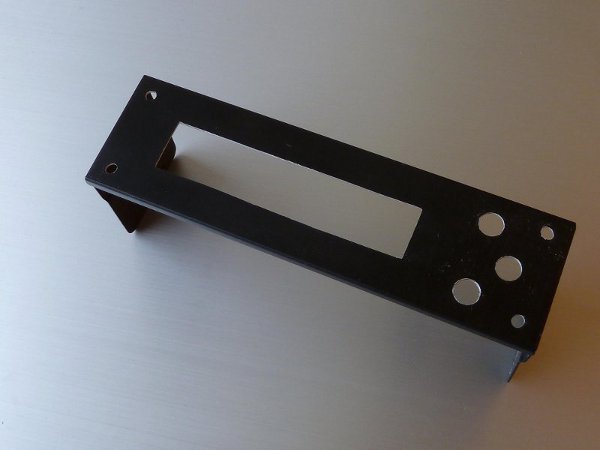

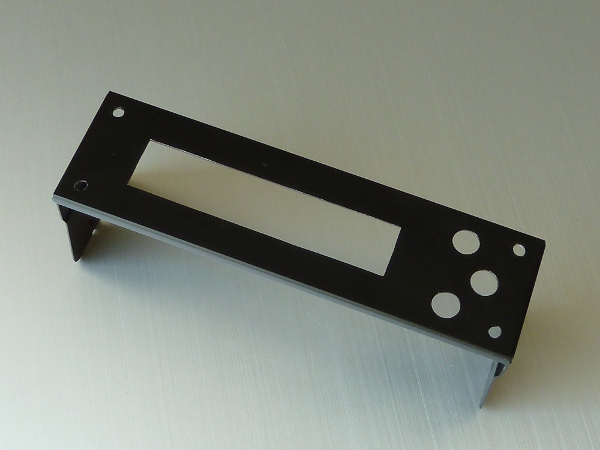

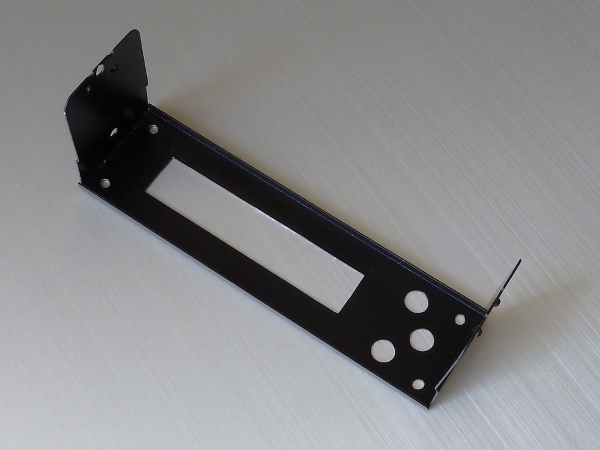

Das Ergebnis ist sieht doch super aus.

p1010206-jpg.415545


p1010205-jpg.415542

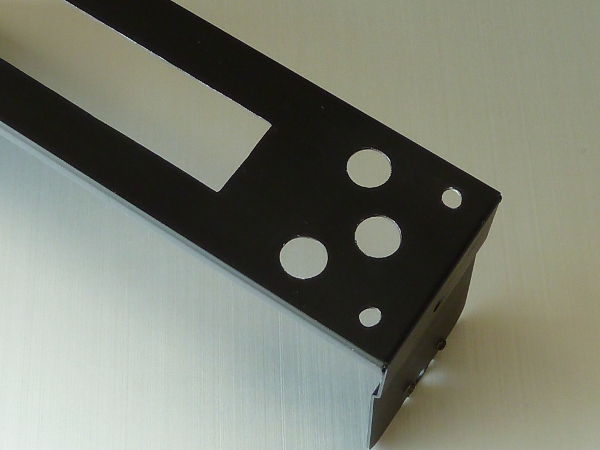

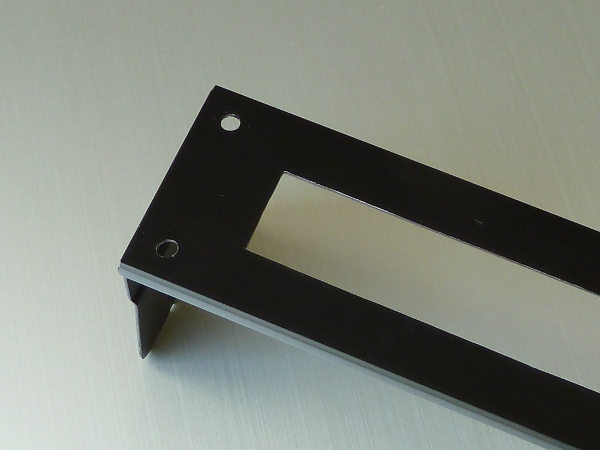

Und noch zwei Makros.

p1010208-jpg.415539


p1010209-jpg.415540

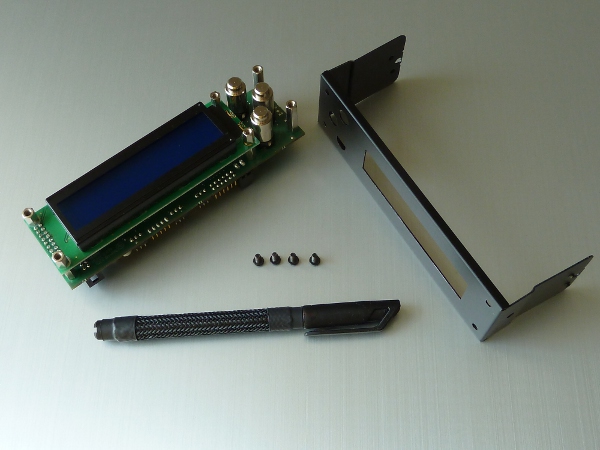

Bevor es dann Zusammenbau geht suche ich mir erst einmal die Einzelteile zusammen.
Mit dem Edding schwärze ich die Schnittkanten.

p1010203-jpg.415543

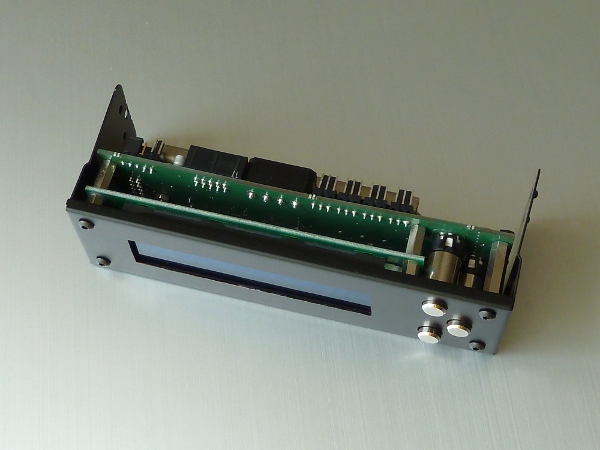

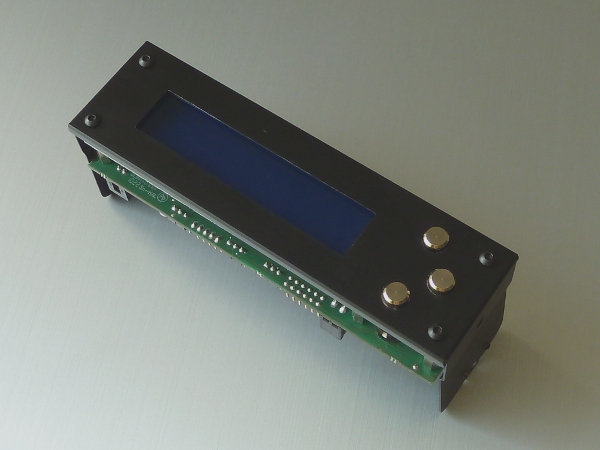

Und fertig :daumen:.

p1010200-jpg.415541


p1010202-jpg.415544

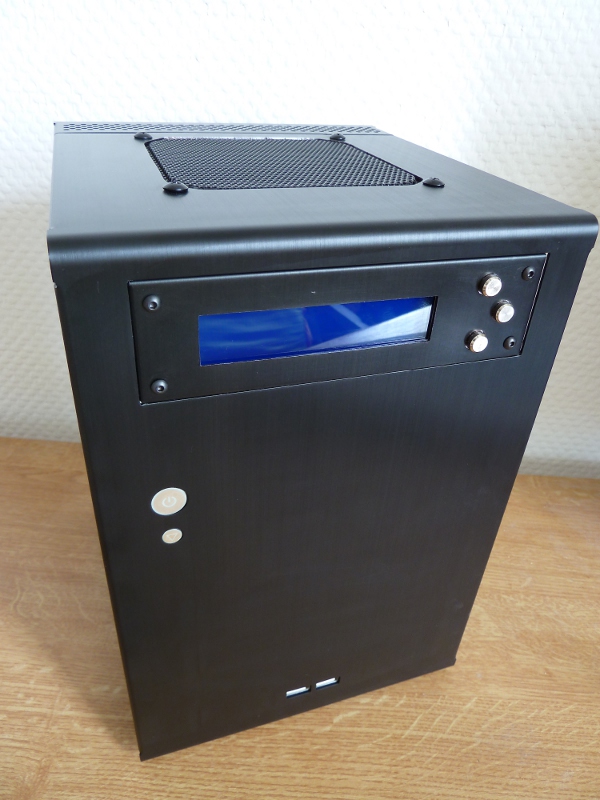

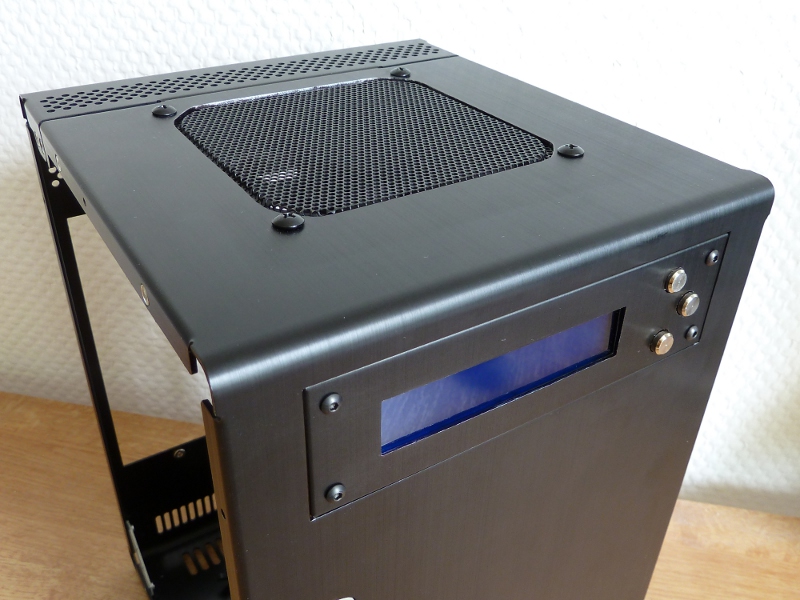

Das Ergebnis:

p1010216-jpg.415597


Im Endeffekt stellt sich nur die Frage, hat sich der Aufwand gelohnt?
Für mich schon, aber entscheidet selber.


p1010195-jpg.415557









Anhänge

  • P1010174.JPG
    134,3 KB · Aufrufe: 783
  • P1010180.JPG
    127,9 KB · Aufrufe: 767
  • P1010178.JPG
    129,4 KB · Aufrufe: 775
  • P1010177.JPG
    126,3 KB · Aufrufe: 761
  • P1010185.JPG
    131,5 KB · Aufrufe: 755
  • P1010167.JPG
    155,5 KB · Aufrufe: 839
  • P1010187.JPG
    132,7 KB · Aufrufe: 776
  • P1010172.JPG
    130,4 KB · Aufrufe: 761
  • P1010171.JPG
    128,3 KB · Aufrufe: 740
  • P1010184.JPG
    139,8 KB · Aufrufe: 743
  • P1010188.JPG
    117,2 KB · Aufrufe: 738
  • P1010169.JPG
    131,9 KB · Aufrufe: 776
  • P1010181.JPG
    153,9 KB · Aufrufe: 745
  • P1010176.JPG
    125 KB · Aufrufe: 740
  • P1010179.JPG
    122,2 KB · Aufrufe: 798
  • P1010191.JPG
    36,4 KB · Aufrufe: 811
  • P1010208.JPG
    123 KB · Aufrufe: 730
  • P1010209.JPG
    119,7 KB · Aufrufe: 716
  • P1010200.JPG
    110,7 KB · Aufrufe: 733
  • P1010205.JPG
    127,9 KB · Aufrufe: 750
  • P1010203.JPG
    128,3 KB · Aufrufe: 706
  • P1010202.JPG
    131,4 KB · Aufrufe: 729
  • P1010206.JPG
    120 KB · Aufrufe: 714
  • P1010195.JPG
    230,8 KB · Aufrufe: 1.669
  • P1010216.JPG
    216,1 KB · Aufrufe: 1.718
Zuletzt bearbeitet:

Das HowTo ist nun komplett.

Ich hoffe es gefällt euch.

@Dr. und XE85: Danke.
Gebürstete Blende für den Aquaero gibt es meines Wissens nach nicht.
Ausser wie XE schon sagt von Martma.
Ich hatte zum Glück alle Materialien für diesen Modifikation daheim.
Also war das Ding für lau :).

Danke fornax.

Das Einzige was mich stört, ist die Schnittkante.
Ein Edding schwärzt sie zwar, sobald aber Licht rauffällt, sieht das Ganze nicht so schön aus.
Suche noch nach einen Stift der ordentlich deckt und die Kante matt schwarz färbt.

Wenn du einen Stift suchst. Probier mal COPICstifte...das schwarz ist auch schwarz und schimmert nicht so dämlich lila wie ein Edding.

Ich werde das [HowTo] noch etwas erweitern.
Es gibt ein Inlayglas für die Aquacomputerblenden, mal schaun ob das auch in meine Blende passt :).
Dann hat sich auch das Problem mit der Schnittkante erledigt.
