How-To Grafikkarte für "Workstation"

[Electrotobo]

Aktuelle PC-Hardware

700Watt Netzteil


Hier mal so ein Paar Eckdaten:
Product Name: HP Z2 Tower G9 Workstation Desktop PC
Processor 1 Type: 13th Gen Intel(R) Core(TM) i7-13700K
Processor 1 Speed: 5300 MHz
Processor 1 Cores: 16
Processor 1 Cache Size (L1/L2/L3): 768 KB / 8 MB / 30 MB
Processor 1 MicroCode Revision: 112
Anwenderfreundlicher Name: Intel(R) LPC Controller/eSPI Controller (W680) - 7A88
Anzahl der aktivierten Prozessoren: 24
Gesamter Speicher: 32 GB
Lokaler Speicher: 953,86 GB (1 Laufwerke)
Grafikkarte und Treiber: UHD Graphics 770 -- 31.0.101.3675
Genutzte Steckplätze:
SLOT6 / M.2 SSD1 (PCI Express Gen 4 x4): Intel RST VMD Managed Controller 09AB

______________________________________________________________________________________________________________________________________
DIMM1 und DIMM3 - je 16 GB, DDR5, Konfigurierte Geschwindigkeit: 4400MT/s, DRAM, Gesamtbreite: 64Bit
____________________________________________________________________________________________________________________________
SLOT1 / PCIe5 x16 - Verfügbar
TOC
Steckplatzbezeichnung: SLOT1 / PCIe5 x16
Steckplatztyp: PCI Express Gen 5 x16
Steckplatz Datenbusbreite: x16
Aktuelle Nutzung: Verfügbar
Steckplatzlänge: Lang
Steckplatz-ID: 0x0001
Steckplatzeigenschaften: • Liefert 3,3 Volt
• PCI-Steckplatz unterstützt Power Management Enable (PME#) Signal
• PCI-Steckplatz unterstützt SMBus-Signal
Segmentgruppennummer: 0x0000
Busnummer: 0x00
Gerätenummer: 0x01
Funktionsnummer: 0x00
_______________________________________________________________________________

SLOT3 / PCIe3 x16(4) - Verfügbar
TOC
Steckplatzbezeichnung: SLOT3 / PCIe3 x16(4)
Steckplatztyp: PCI Express Gen 3 x16
Steckplatz Datenbusbreite: x4
Aktuelle Nutzung: Verfügbar
Steckplatzlänge: Lang
Steckplatz-ID: 0x0003
Steckplatzeigenschaften: • Liefert 3,3 Volt
• PCI-Steckplatz unterstützt Power Management Enable (PME#) Signal
• PCI-Steckplatz unterstützt SMBus-Signal
Segmentgruppennummer: 0x0000
Busnummer: 0x00
Gerätenummer: 0x1A
Funktionsnummer: 0x00

Ich möchte

Aktuellen PC aufrüsten

Monitor(e)

Schrott,

Budget

500

Kaufzeitpunkt

Sofort

Anwendungszweck

1. Spielen

Sonstige benötigte Komponenten und Wünsche

Monitore

Zusammenbau

Nein, ich baue selbst

Speicherplatz SSD (in GiByte)

1000

Speicherplatz HDD (in GiByte)

1000

Servus zusammen,

ich bin über die Arbeit an eine Workstation gekommen.
Das Teil hat keine Grafikkarte. Auf der HP Seite sehe ich nur Workstation Grakas.
z.B.NVIDIA RTX A2000 12 GB Grafikkarte

Würde mit dem Gerät auch gerne zocken -> Preisspanne bis max. 500€. Prinzipiell mal ab und an FIFA und GTA stand jetzt. (Ausblick GTAVI)
Die Tools die ich beruflich nutze sind erfahrungsgemäß nicht wirklich GPU lastig.

Bitte um Auswahlhilfe.
2 neue Monitore wären auch nice. (max. 400€ Stück, eher preiswerter)


Danke :3



700Watt Netzteil


Hier mal so ein Paar Eckdaten:
Product Name: HP Z2 Tower G9 Workstation Desktop PC
Processor 1 Type: 13th Gen Intel(R) Core(TM) i7-13700K
Processor 1 Speed: 5300 MHz
Processor 1 Cores: 16
Processor 1 Cache Size (L1/L2/L3): 768 KB / 8 MB / 30 MB
Processor 1 MicroCode Revision: 112
Anwenderfreundlicher Name: Intel(R) LPC Controller/eSPI Controller (W680) - 7A88
Anzahl der aktivierten Prozessoren: 24
Gesamter Speicher: 32 GB
Lokaler Speicher: 953,86 GB (1 Laufwerke)
Grafikkarte und Treiber: UHD Graphics 770 -- 31.0.101.3675
Genutzte Steckplätze:
SLOT6 / M.2 SSD1 (PCI Express Gen 4 x4): Intel RST VMD Managed Controller 09AB

______________________________________________________________________________________________________________________________________
DIMM1 und DIMM3 - je 16 GB, DDR5, Konfigurierte Geschwindigkeit: 4400MT/s, DRAM, Gesamtbreite: 64Bit
____________________________________________________________________________________________________________________________
SLOT1 / PCIe5 x16 - Verfügbar
TOC
Steckplatzbezeichnung: SLOT1 / PCIe5 x16
Steckplatztyp: PCI Express Gen 5 x16
Steckplatz Datenbusbreite: x16
Aktuelle Nutzung: Verfügbar
Steckplatzlänge: Lang
Steckplatz-ID: 0x0001
Steckplatzeigenschaften: • Liefert 3,3 Volt
• PCI-Steckplatz unterstützt Power Management Enable (PME#) Signal
• PCI-Steckplatz unterstützt SMBus-Signal
Segmentgruppennummer: 0x0000
Busnummer: 0x00
Gerätenummer: 0x01
Funktionsnummer: 0x00
_______________________________________________________________________________

SLOT3 / PCIe3 x16(4) - Verfügbar
TOC
Steckplatzbezeichnung: SLOT3 / PCIe3 x16(4)
Steckplatztyp: PCI Express Gen 3 x16
Steckplatz Datenbusbreite: x4
Aktuelle Nutzung: Verfügbar
Steckplatzlänge: Lang
Steckplatz-ID: 0x0003
Steckplatzeigenschaften: • Liefert 3,3 Volt
• PCI-Steckplatz unterstützt Power Management Enable (PME#) Signal
• PCI-Steckplatz unterstützt SMBus-Signal
Segmentgruppennummer: 0x0000
Busnummer: 0x00
Gerätenummer: 0x1A
Funktionsnummer: 0x00



[Shinna]

HP listet nur "professionelle GPUs" auf, da diese Support von Autodesk o.ä. Software erhalten. Ob das UEFI des HP Mainboards auch andere (Desktop)GPUs supported solltest Du über den HP Kundenservice in Erfahrung bringen können. Ebenso solltest Du mal nachschauen welche Maße eine GPU haben darf. Gerade bei HP, Lenovo oder auch Dell passen häufig nur "kleinere/kürzere" Karten in das Gehäuse.



[Electrotobo]

Danke für die Antwort. Support scheint bei HP etwas kompliziert.

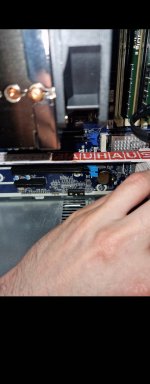

Hab mal aufgeschraubt.
Bei PCIe5 x16 steht 75W dabei. Das erreicht dann wohl schonmal nur für Workstations oder sind das keine Watt?

Bei PCIe3 x16(4) steht nichts.
Platz sollte keine Problem machen, das sieht da drinnen schon schön sauber aus.
J42 steht noch dabei



[HenneHuhn]

Danke für die Antwort. Support scheint bei HP etwas kompliziert.

Hab mal aufgeschraubt.
Bei PCIe5 x16 steht 75W dabei. Das erreicht dann wohl schonmal nur für Workstations oder sind das keine Watt?

Doch, das sind Watt. 75W ist standardmäßig die Versorgungsleistung über den PCIe-Slot, jede für‘s Gaming relevante GPU hat aber zusätzlich noch eine separate Stromversorgung.

Platz sollte keine Problem machen, das sieht da drinnen schon schön sauber aus.

Was hat „Platz“ mit „sauber“ zu tun? Es geht um die rein physischen Abmessungen. Also ob bspw eine 32cm lange, 13cm breite und 6cm hohe Grafikkarte tatsächlich reinpassen würde.



[Cleriker]

Da wo normalerweise die Karte sitzt, miss mal bitte die maximale Länge, bis es zu Behinderungen kommt. Auch solltest du beachten, dass beispielsweise Nvidia den Stromanschluss an der Seite hat und du Platz dafür einrechnen solltest, ebenso wie bei AMD am Ende der Karte, zu den Laufwerksschächten hin.



[Electrotobo]

Prinzipiell über die gesamte Länge. Der J41 kann 75W Versorgung bieten ohne separaten Stromanschluss.



[eXquisite]

Mach mal Fotos von allem, da werden doch irgendwo Stromkabel drin hängen.
Sehen so aus:

https://www.thermaltake.com/pub/media/wysiwyg/key3/db/products/PSU_Cable/CPU_8Pin_to_Dual_PCI-E_6+2Pin_Splitter_Cable/pic2.jpg



[Shinna]

Auf diesem Bild kann man es recht gut abschätzen. Da ist eine RTX A4000 verbaut. Die ist 242mm lang. GPUs bis 280mm sollten in den Kübel locker reinpassen. An Hand der als supported angegebenen GPUs lässt sich erkennen, dass das PSU mind. 1x6 Pin und 1x 8 Pin aufweisen muss. Wohl eher 2x 6+2.



[Electrotobo]

Tiefe rund 13cm.
0,5cm oberhalb zu den USB etc. Anschlüssen.
Breite rund 30 cm



[Electrotobo]

Erstmal danke für den Input.​

2x 6+2=2x8?

Würde dann hierzu tendieren? Oder Einwände?

700W Netzteil habe ich.. Oder ist das zu knapp.

Prozessor 125, max 250Watts

​

Sapphire Pulse AMD Radeon™ RX 7800 XT Gaming 16GB GDDR6 Dual HDMI/Dual DP​



[eXquisite]

Gesamt-Watt ist relativ egal.
Frage wäre wieviel Watt die Schiene bereitstellen kann an der die Karte angeschlossen ist.
Mach mal n Foto von dem Aufkleber da.

Aber ja, ne 7800XT Pulse wird passen und laufen !vorausgesetzt! das HP Bios auf dem Board lässt neue Karten zu.

2x 6+2=2x8?

Jo.



[Electrotobo]

Södele. HP taugt ja was, man muss nur den richtigen chat finden -> das könnte besser sein.. " Z HP-Expert Chat", der hat mir bestätigt das die Graka klar geht

Vielen Dank für eure bemühen, schick euch ein Foto wenn Sie verbaut ist



[eXquisite]

Und weil du oben noch gefragt hattest, zu so einer Karte passt so ein Monitor.
(Aufs Daddeln bezogen, zum Arbeiten kann man den aber auch nutzen. )

LG UltraGear 27GP850P-B ab € 226,99 (2024) | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für LG UltraGear 27GP850P-B ✔ Bewertungen ✔ Produktinfo ⇒ Funktion: Monitor (stationär) • Diagonale: 27" (68.6cm), Klasse: 26"-27" • Auflösung: 2560x1440 (WQHD), 1… ✔ Monitore ✔ Testberichte ✔ Günstig kaufen

geizhals.de

Und was ich noch sehr empfehlen kann, so ein Arm dazu, dann hast nicht so riesen Standfüße auf dem Tisch stehen.

Arctic X1-3D ab € 39,99 (2024) | Preisvergleich Geizhals Deutschland

✔ Preisvergleich für Arctic X1-3D ✔ Bewertungen ✔ Produktinfo ⇒ Typ: Tischhalterung • Anzahl Monitore: 1 • Bildschirmgröße: bis 43" • Mobilität: neigbar (-15°, +15°), dr… ✔ Halterungen ✔ Testberichte ✔ Günstig kaufen

geizhals.de



[Shinna]

2x 6+2=2x8?

Ja. Am Anfang sah die PCI SIG nur einen zusätzlichen 6 Pin Anschluss für Grafikkarten vor. Im Zuge der immer stetig ansteigenden Leistungsaufnahme wurde daraus dann in der Folge der aktuelle 8 Pin PCIe Connector. Die Aufsplittung dessen in 6+2 Pin dient der Abwärtskompabilität zu alten Grafikkarten. Bzw. nutzen selbst einige aktuelle GPUs noch einen 6 Pin. Wie zBsp. die PRO W6800. Diese verfügt über einen 8 und 6 Pin PCIe Connector.

https://www.amd.com/de/products/graphics/workstations/radeon-pro/w6800.html
