Heute gings es los, und hier kommt das erste Update für den fantasTABLE 2!

Wie schon gesagt, verwenden wir dieses Mal nicht Holz als grundlegenden Rohstoff, sondern Aluminium. Für das Gerüst haben wir uns coaxis-Profile zugelegt. Das ist ein sehr gutes System um schnell und einfach sowas zu bauen. Diese Profile werden durch spezielle Winkel miteinander verbunden und man kann das System eigentlich beliebig erweitern.

Da die Leisten nicht die richtigen Maße haben, mussten wir sie erstmal zersägen. Den ersten Versuch, mit Pendelstichsäge, mussten wir schnell wieder abbbrechen. Seht selbst:

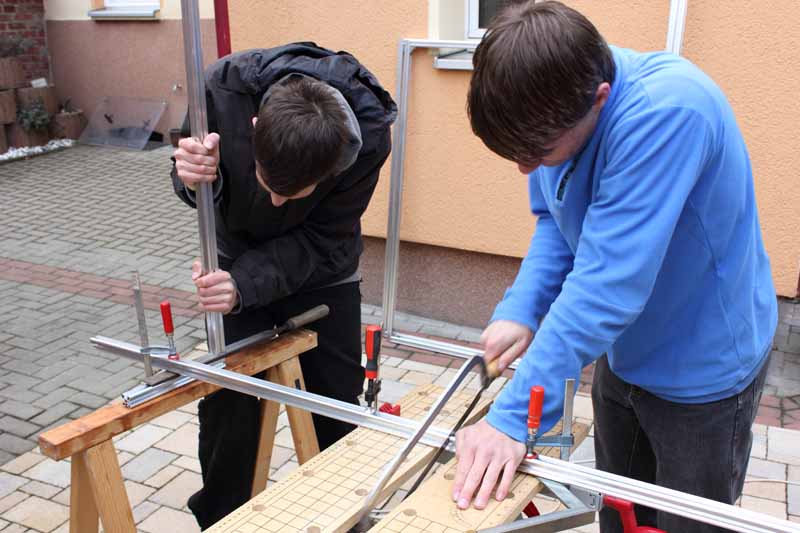

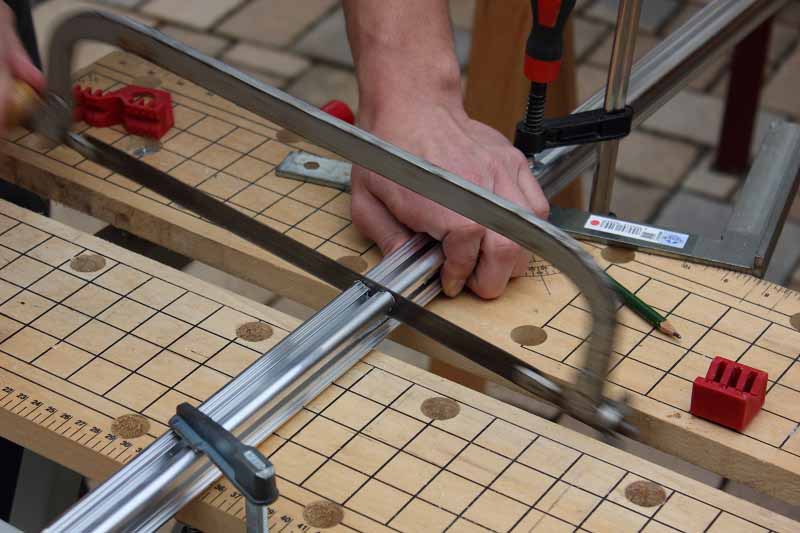

Also musste es mit Hand weitergehen

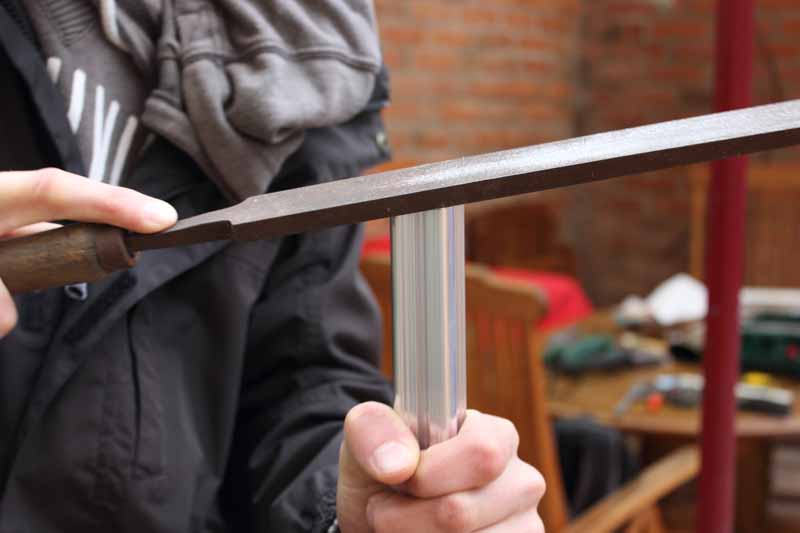

Damit sich auch keine verletzt wurde auch schon entgratet:

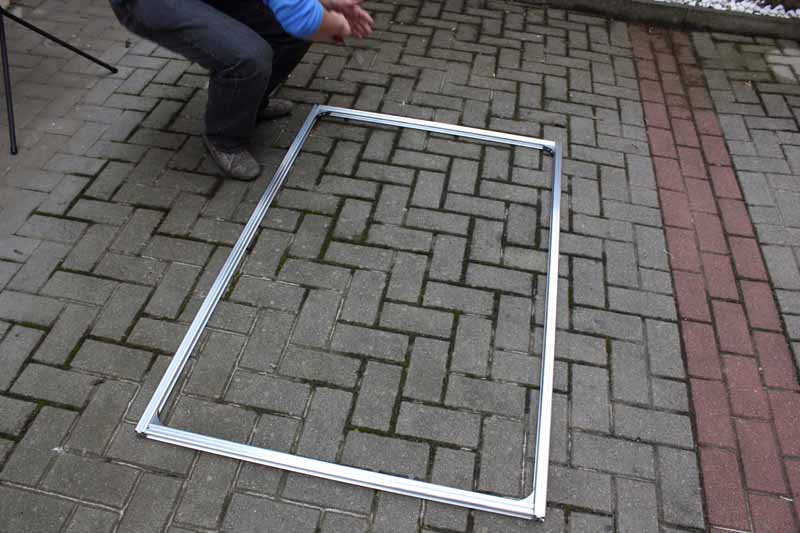

Und fertig ist das erste Modul:

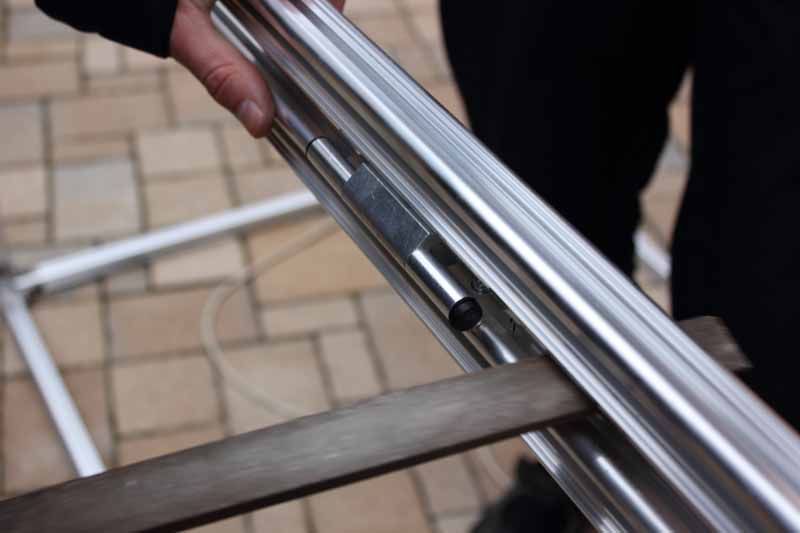

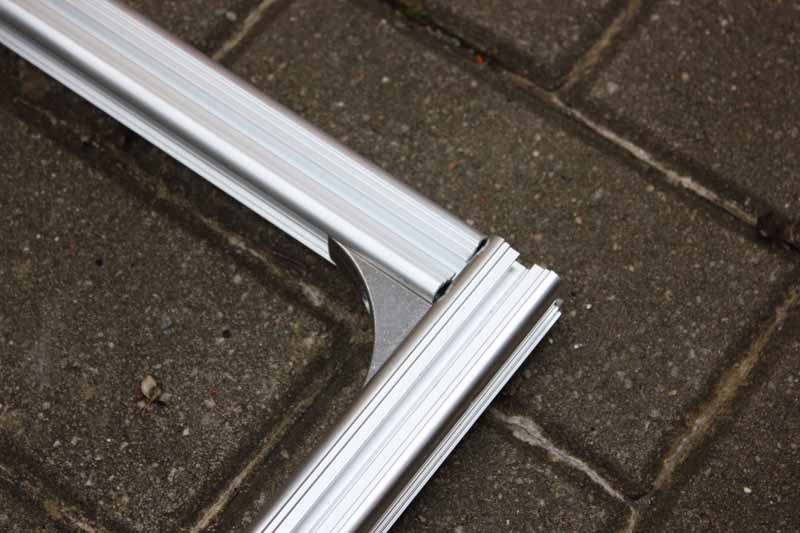

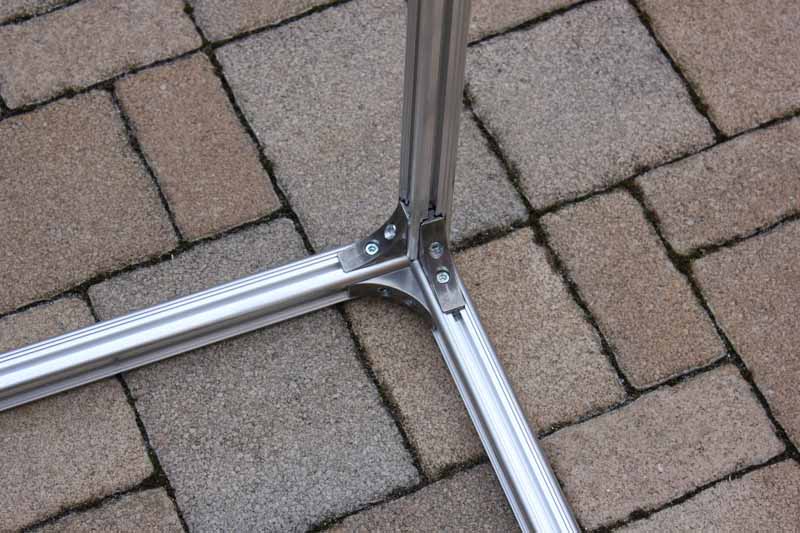

So werden die einzelnen Leisten miteinander verbunden

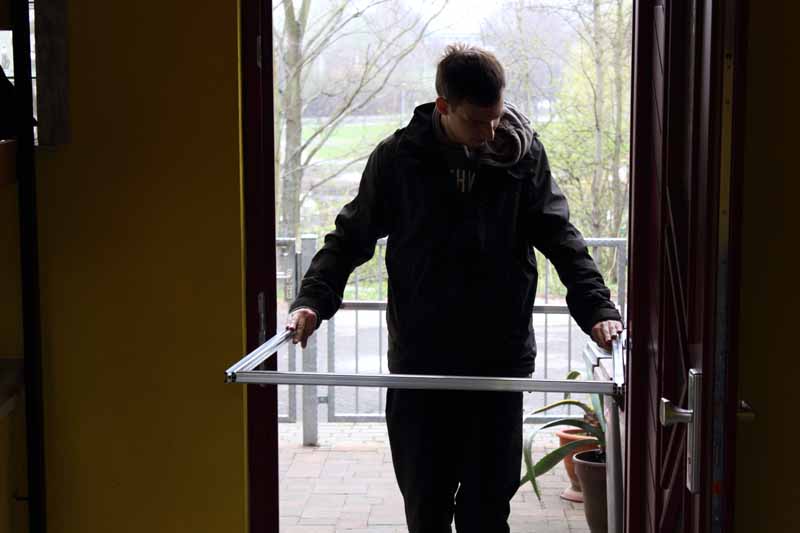

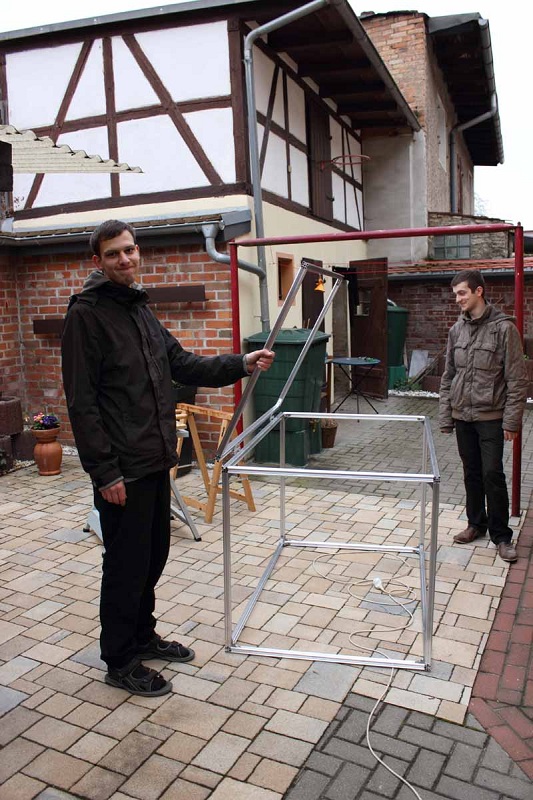

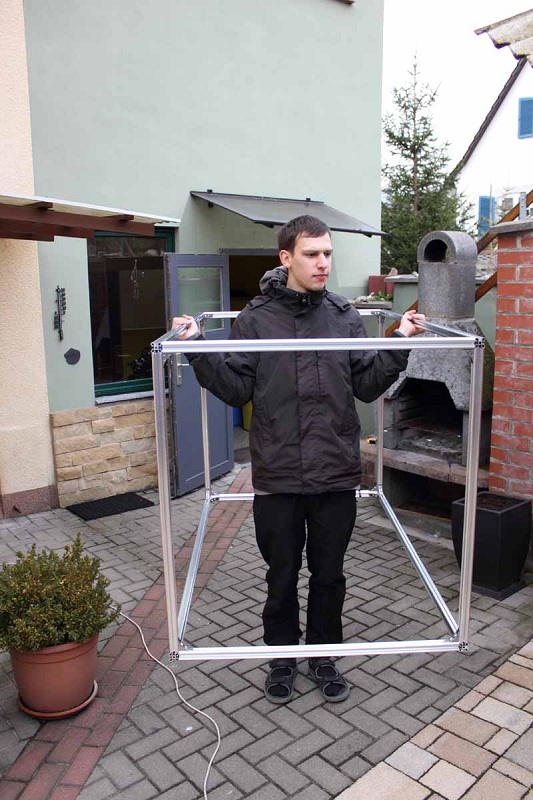

Passt es auch noch durch die Tür??

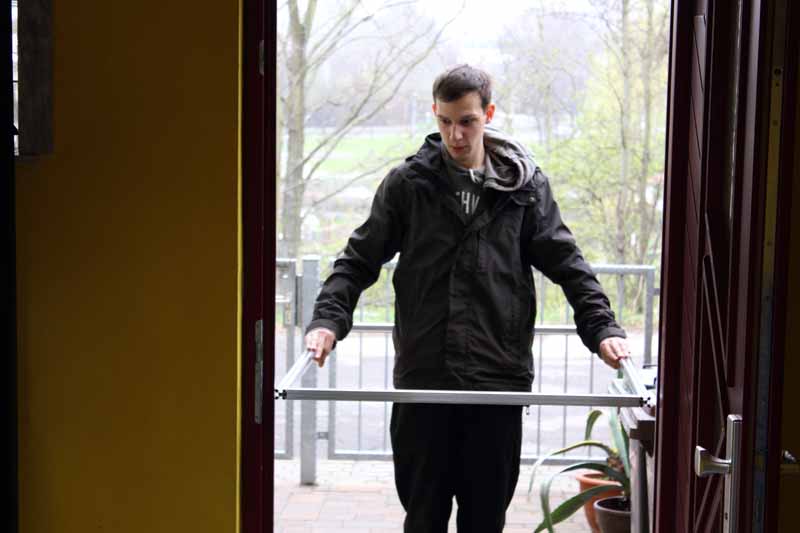

Aber gerade sooo

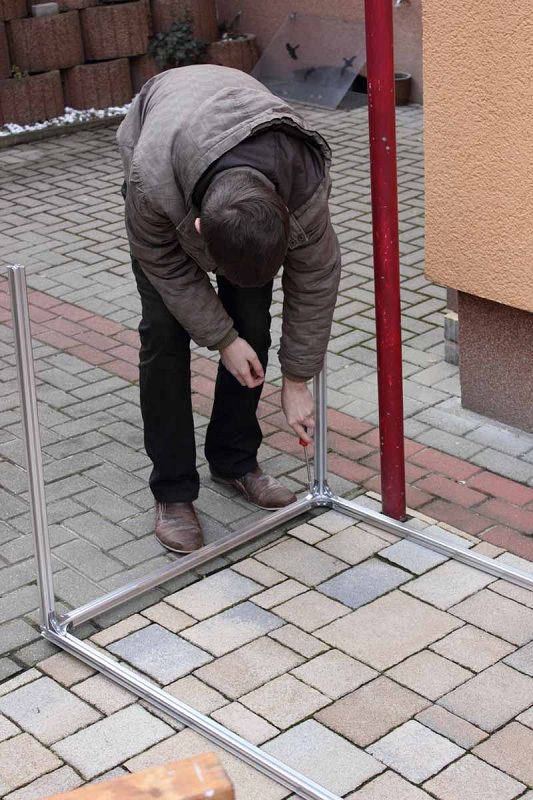

Als nächstes kommen die Höhen

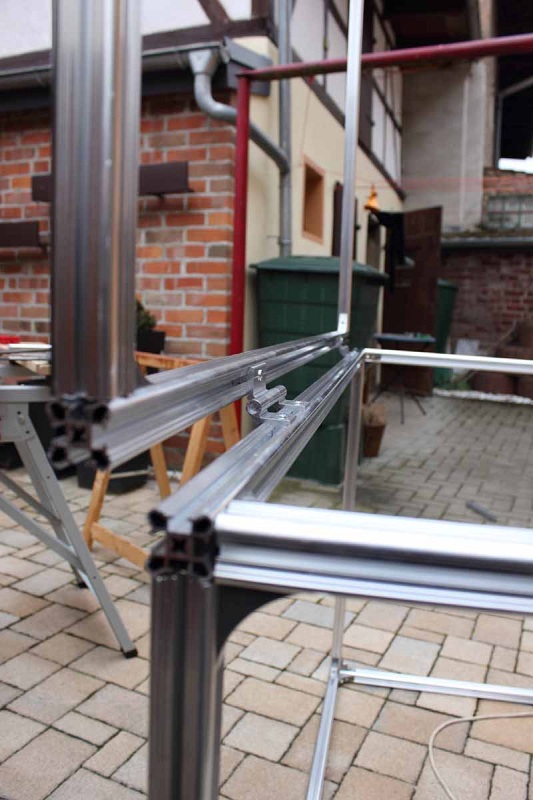

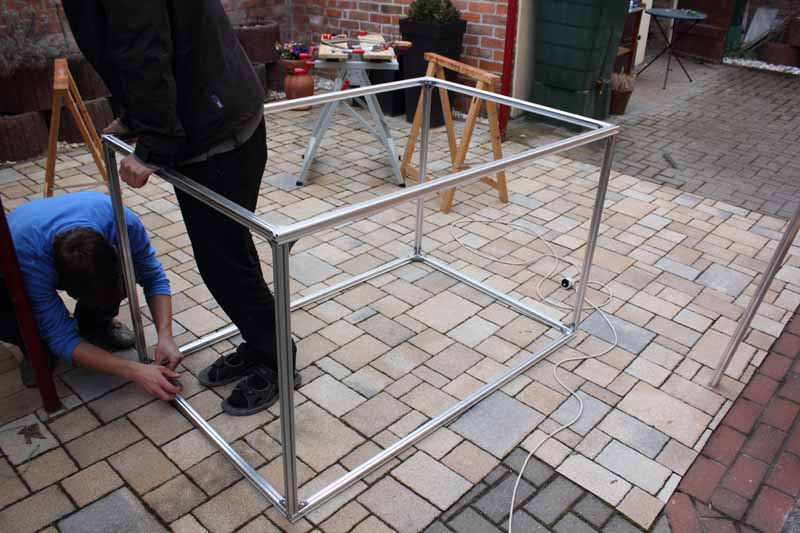

Und fertig ist das Grundgerüst! Zumindest der untere Teil...

Das hält erstmal!!

"Der mit dem ftT-Gerüst tanzt"

Kommen wir zum zweiten Teil ...

... unser schöner Klappdeckel!!

​

Sieht doch schonmal gut aus, oder?



[Morpheus1822]

AW: [SEMINARFACHPROJEKT] - MultitouchTable - "fantasTABLE"

Super
Ich bin ja mal gespannt - aus dem Grundgerüst könnte doch was werden

Bitte weiterhin mit vielen Fotos auf dem Laufenden halten



[Lan_Party]

Mich würde mal interessieren wie viel Watt genau euer Tisch zieht. Dürfte nicht allzuviel sein oder?



[Luap12]

AW: [SEMINARFACHPROJEKT] - MultitouchTable - "fantasTABLE"

Mich würde mal interessieren wie viel Watt genau euer Tisch zieht. Dürfte nicht allzuviel sein oder?

Also wir haben mal den Rechner mit Prime und Furmark gequält und den Beamer zur Stadionbeleuchtung umfunktioniert (), da waren es so um die 700W. Das geht eigentlich. Wenn dann alles im neuen Gehäuse ist werden wir nochmal mit Allem (Lüfter, LEDs, ...) messen.



[Lan_Party]

700Watt!? 0.o Das geht ja noch...



[_Hendi_]

AW: [SEMINARFACHPROJEKT] - MultitouchTable - "fantasTABLE"

sch*ße, jetzt weiß ich, an wen mich der eine Typ immer erinnert: An keinen geringeren als Sheldon Cooper (Big Bang Theory)



[Lan_Party]

sch*ße, jetzt weiß ich, an wen mich der eine Typ immer erinnert: An keinen geringeren als Sheldon Cooper (Big Bang Theory)

What!? Wer!? xD



[L.B.]

AW: [SEMINARFACHPROJEKT] - MultitouchTable - "fantasTABLE"

Saubere Arbeit. Diese Profile sind wirklich nicht schlecht. Ich verwende zum Sägen solcher Profile immer eine Gehrungssäge, denn damit kann man die Ecken im 45° Winkel absägen, sodass man einen sauberen Abschluss erhält. Wenn man noch eine Verkleidung davor macht, kann man es natürlich auch so machen wie ihr.



[totovo]

AW: [SEMINARFACHPROJEKT] - MultitouchTable - "fantasTABLE"

Soooo...
von mir gibts auch mal noch einen kleinen Vorgeschmack...

Ich habe eine kleine Temperaturgeregelte Lüftersteuerung gebaut! (Anleitung von den Freunden aus dem modding FAQ)

genau genommen sogar zwei, eine für die einströmenden, und eine für die ausströmenden Lüfter...
Das ganze wird dann noch schön in ein Gehäuse verfrachtet, und wandert dann in den ftT 2.0.


Die Grundidee ist, dass ein Signal über ein NTC geschickt wird und anschleßend für den eigentlichen Regelkreis durch einen Operationsverstärker verstärkt wird:
(Linker IC)



und anschließend, ohne Spannungsdrop!! an die Lüfter weitergegeben wird!
(rechter Teil)



Und nun noch einmal die Rückseite...



mfg



[Lan_Party]

Bisschen viel Lot findest du nicht.



[totovo]

AW: [SEMINARFACHPROJEKT] - MultitouchTable - "fantasTABLE"

nö, das passt schon, da soll ja nen bischen Strom durchfließen^^

und besser zu viel als dann zu wenig



[Lan_Party]

Ach komm da passt nicht ein Kilo druf.



[exa]

AW: [SEMINARFACHPROJEKT] - MultitouchTable - "fantasTABLE"

Ui, das nächste mal vllt mit Silberleitlack arbeiten^^



[totovo]

AW: [SEMINARFACHPROJEKT] - MultitouchTable - "fantasTABLE"

Wieso?

spielt doch an der Stelle keine Rolle, außerdem ist das im Verglaich mit klassischer Lötarbeit viel zu aufwendig...



[affli]

AW: [SEMINARFACHPROJEKT] - MultitouchTable - "fantasTABLE"

Super Arbeit Jungs! Bin Echt gespannt wie V2 so wird!



[maxmein]

AW: [SEMINARFACHPROJEKT] - MultitouchTable - "fantasTABLE"

Da guckt man mal ein halbes Jahr nicht hier rein, und schon sind 70 Seiten dazu gekommen! Habe mich jetzt durch alle Seiten gearbeitet!!! Ist echt gut geworden und noch besser ist, dass ihr weiter macht! Wann können wir mit Updates rechnen?

Was mich als Entwickler vor allem interessiert: Wie schaut es in der nächsten Version mit der Software aus? Wird es Änderungen geben? Wird es vielleicht ein paar Spiele geben? Wollt ihr veröffentlichen?

@exa: Wieso? Wenn es noch in ein schönes Gehäuse kommt, sieht es doch keiner mehr. Solange der Widerstand dadurch nicht erheblich größer wird, kann man doch ruhig noch mehr drauf machen



[Der Maniac]

AW: [SEMINARFACHPROJEKT] - MultitouchTable - "fantasTABLE"

@maxmein: Das Ding ist schon veröffentlicht, die waren bei Jugend forscht, danach gilt sowas als veröffentlicht



[totovo]

AW: [SEMINARFACHPROJEKT] - MultitouchTable - "fantasTABLE"

Soooo, jetzt gehts mal weiter hier!

Als erstes mal ein Bild:


Was könnte ich wohl damit vorhaben?



[ferb]

Ihr bespannt nen Alu Rahmen mit Folie um Gewicht einzusparen?



[totovo]

AW: [SEMINARFACHPROJEKT] - MultitouchTable - "fantasTABLE"

Nein Die Plane ist nur dazu da, meinen Fußboden zu schonen, aber ich hätte sie mir auch sparen können

ein weiteres Bild:



mfg
