Alucryl - CNC - 3dfx - Casecon - Passiv gekühlt

al_bundy

Komplett-PC-Aufrüster(in)
Alucryl - CNC - 3dfx - Casecon - Passiv gekühlt

Hallo,
heute möchte ich euch einen Casecon vorstellen mit den Thema 3DFX - Passivkühlung und platzsparender Casecon.
Ziel war es einen Retro PC aufzubauen mit denen man alte 3DFX Klassiker spielen kann sowie die Spiele um die Jahrtausendwende.
Alles sollte so leise und platzsparend wie möglich sein und das Gehäuse sollte eingermaßen ansprechend aussehen.
Das Ziel wurde für meinen Geschmack zu 100% erfüllt.

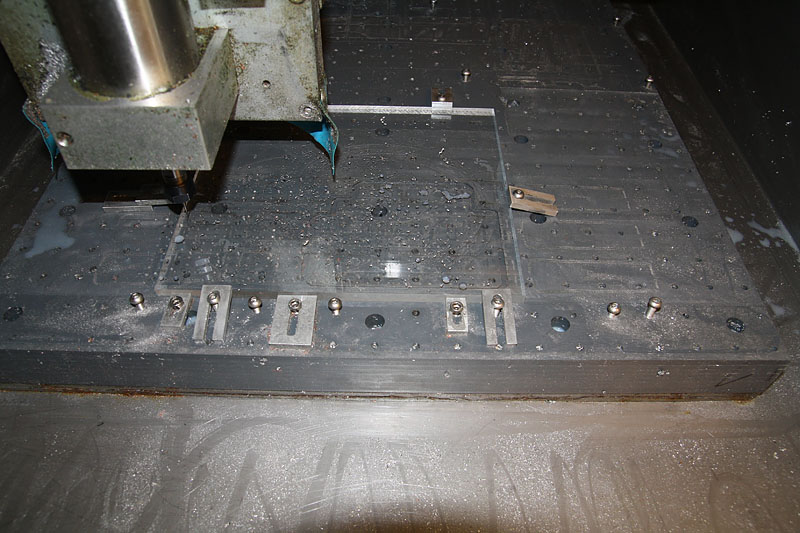

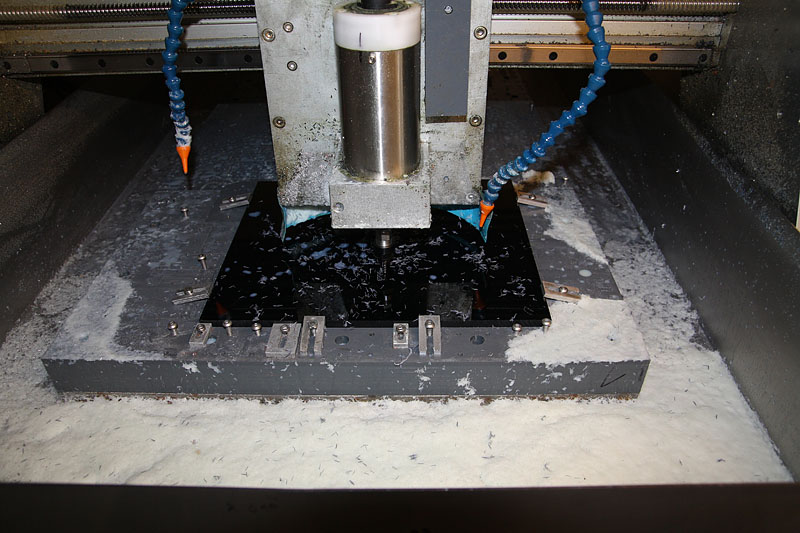

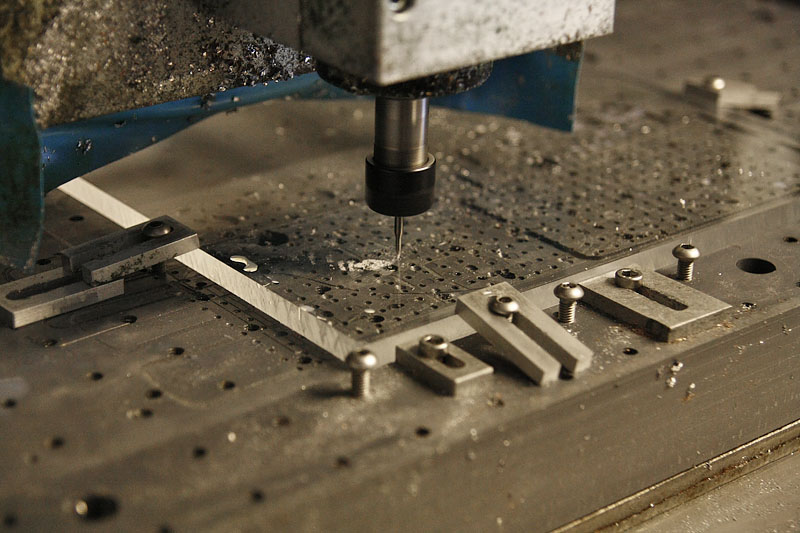

Die Bauzeit und Planung umfasste ca 200 Arbeitsstunden. Ebenfalls 200h Arbeitsstunden wurden dafür verballert um Treiber zu testen
und die richtige Soundkarte, Mainboard, Grafikkarte auszusuchen. Denn es gab heftige Tücken.
So wollten einige Boards dass IDE SSD Flashmodul nicht. Einige Grafikkarten mochten Quake Place of Darkness nicht.
Einige Spiele mochten diverse Soundkarten nicht. Auch mit den 3DFX Karten habe ich herumgetestet.
Sowohl Voodoo3 als auch Voodoo2. Allerdings wurde es aus Kompatiblitätsgründen eine Voodoo1.
Auch die Wahl der CPU war grenzwertig. Einige Boards mochten keine Mobile CPU's.
Einige Spiele funktionierten auch nur mit diverse Patches... Also das anspruchsvolle daran war es nicht ein Gehäuse zu designen,
oder es zu fertigen, sondern die Wahl der richtigen Treiber und Hardware. Aber auch das Betriebssystem. Win95, 98 und Xp wurden getestet.
Schlussendlich wurde es Win98 SE. 200h für dieses Thema sagen da eigentlich schon alles.

Hardware:

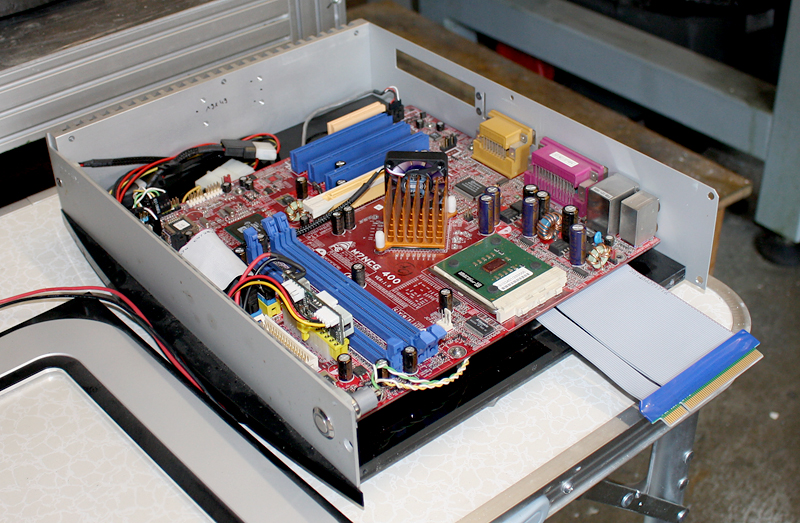

Biostar M7NCG400 (IGP: Geforce 4MX)

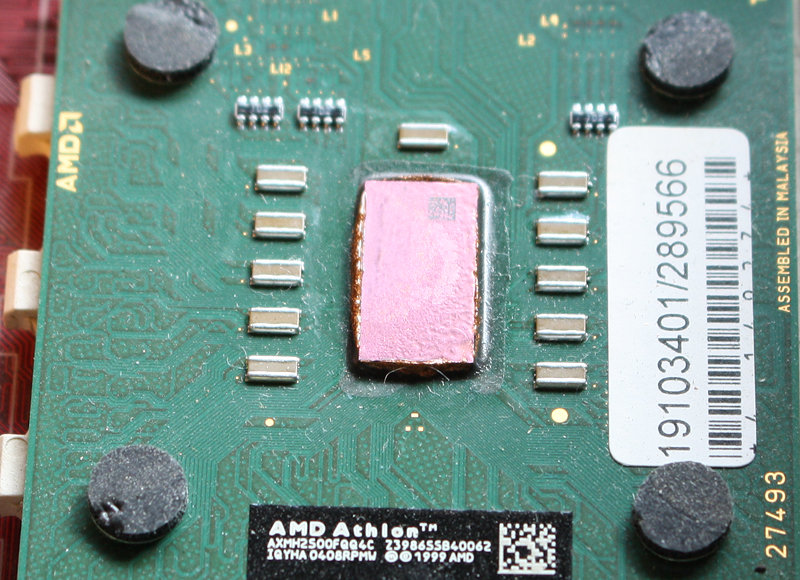

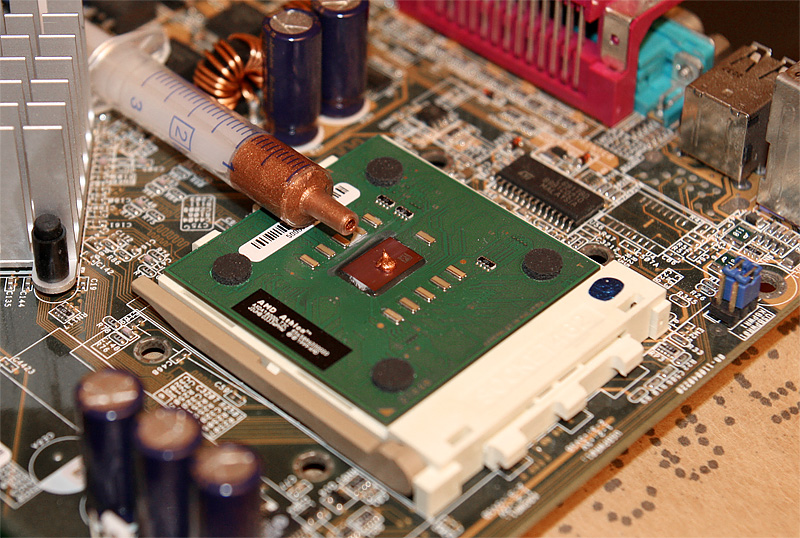

Athlon XP-M 2500+ @ 1.45V ( läuft aber mit 1328MHZ ( 8 Multiplikator) @ 1,35V weil die Kiste sonst zu warm wird)
2x 256MB PC 3200
Slim Dvd Brenner
32GB SSD Flashmodul
150W Pico PSU
Diamond Monster 3D Voodoo 1 4MB PCI
Sound Blaster Live (Ur-Version)

Windows 98SE
Direct X 9C
Q242937 Patch
NUSB36A_DE
Detenator 56,64
Diamond 4.10 01.1600
nforce 2.41
+
wenn nötig alc850_6240 (Original Biostar Soundkartentreiber) bei Soundproblemen
Soundkartentreiber für Soundblaster Live aktuell noch unbekannt.

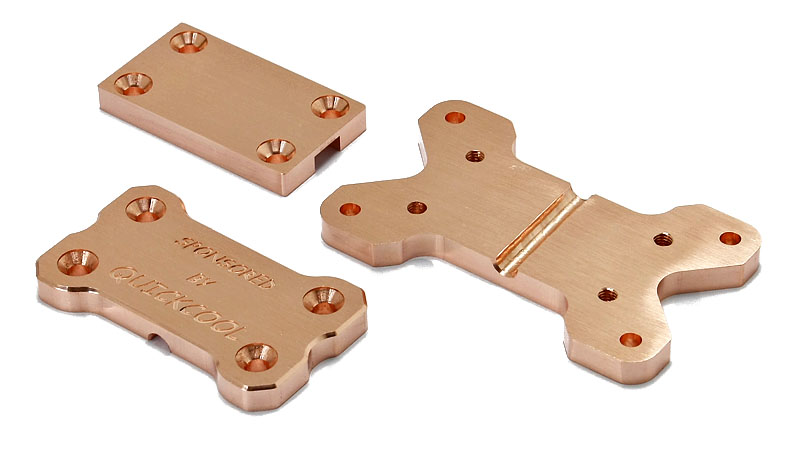

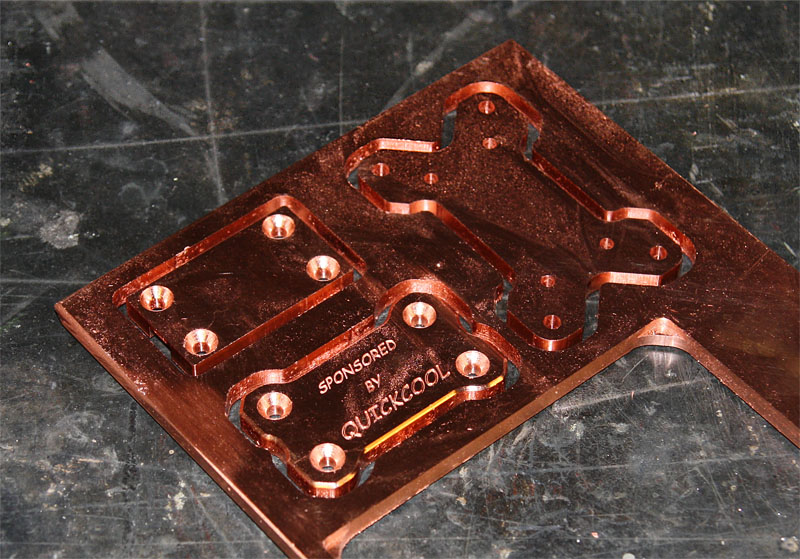

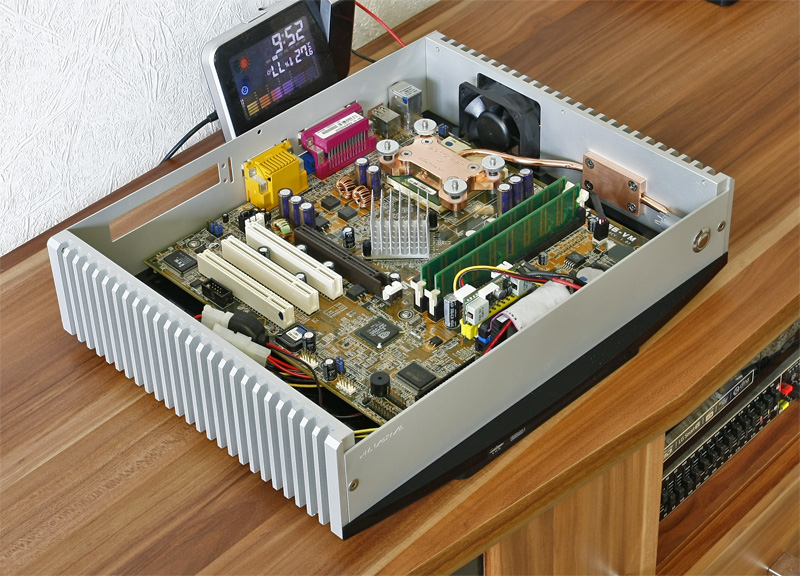

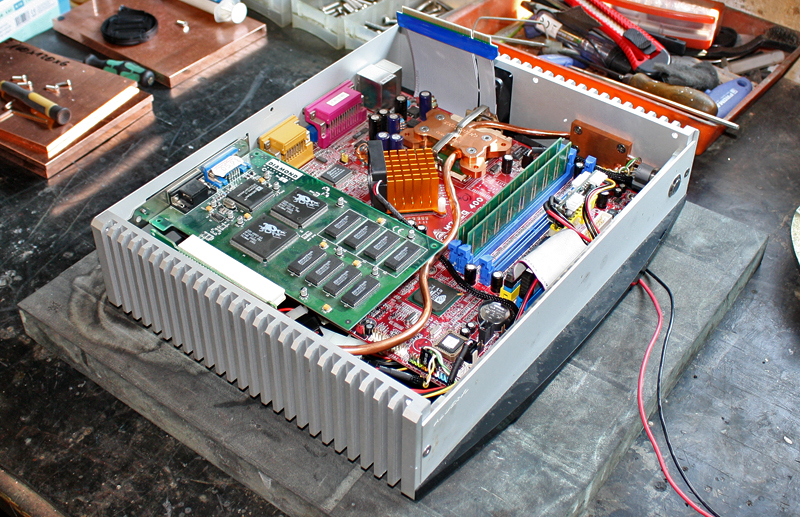

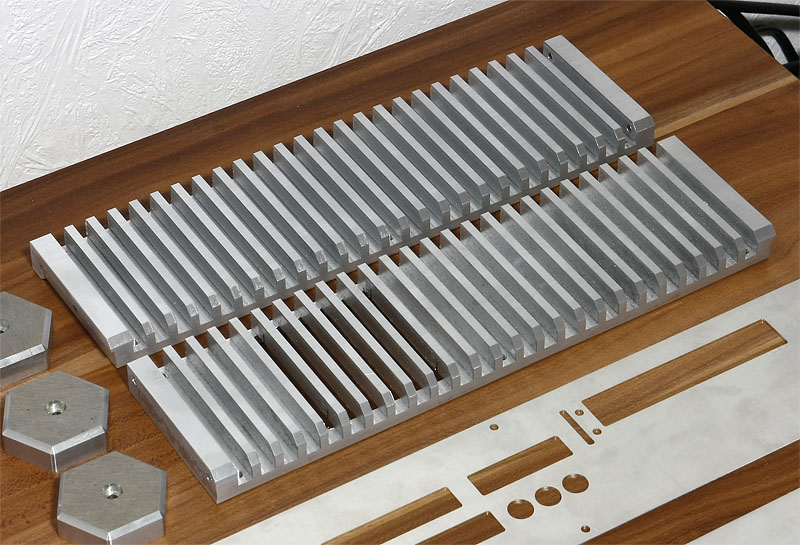

Zunächst habe ich für die Kühlung nur eine 6mm Heatpipe eingeplant. Praktisch war das aber zu wenig. Des wegen habe ich mir eine zweite Pipe gekauft.

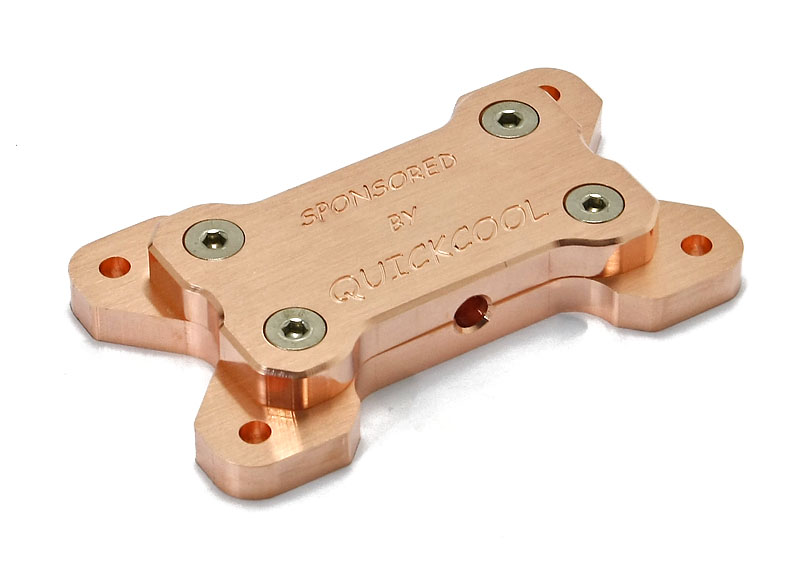

Nun sind die Temperaturen im gelben Bereich. Die erste Heatpipe hat übrigens Quickcool gesponsert. Danke übrigens nochmal an diese Stelle.

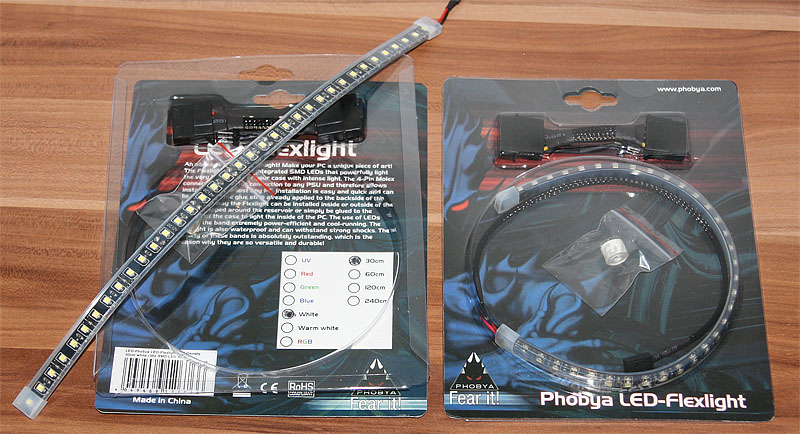

Aquatuning ware zu geizig und wollte keinen Lüfter, Einschalter und LED Light sponsern ( Die mögen nun mal keine "konkurrenten" [ auch wenn deren Projekte hochklassig sind])

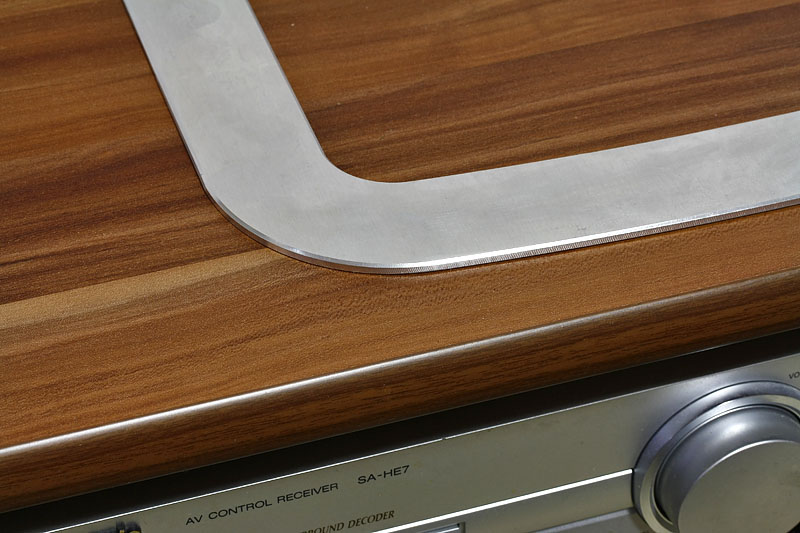

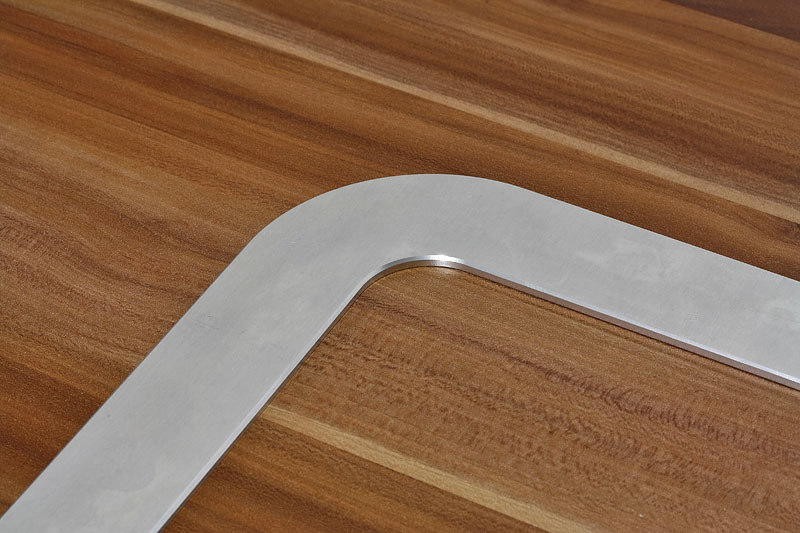

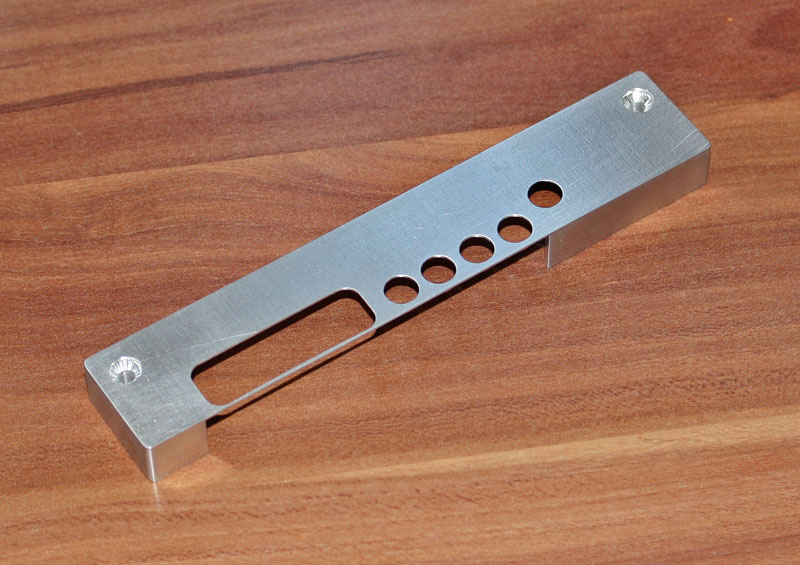

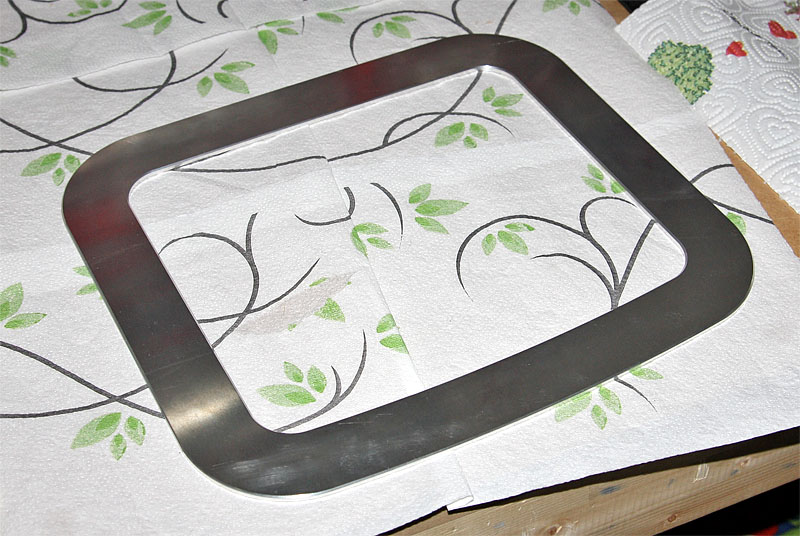

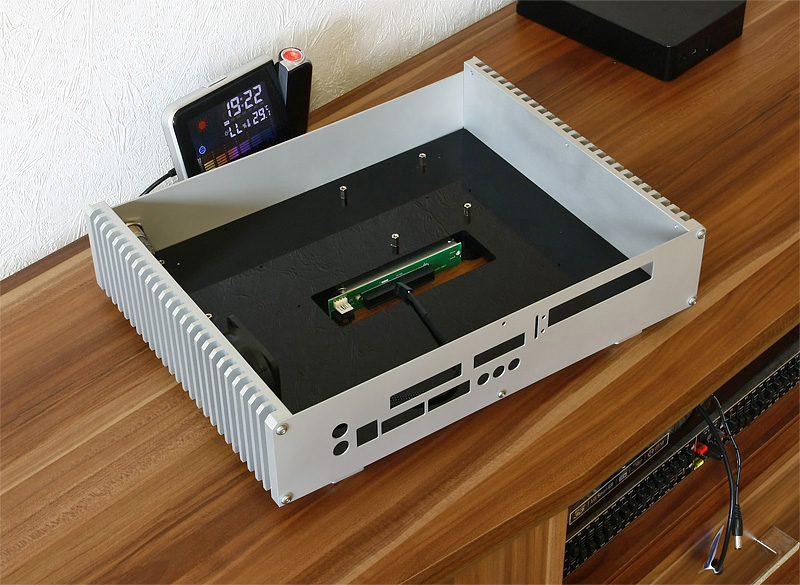

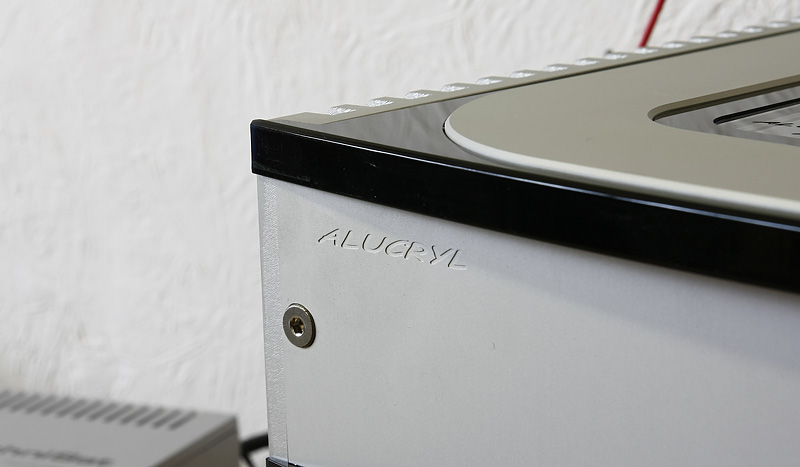

Die Temperatur liegt bei 3dmark 2001 nun aktuell bei max 52°C. Das ist ok. das Gehäuse wurde nach der Fertigung noch eloxiert. Zumindest die Aluteile)

3DFX Spiele
sind aktuell Carmageddon, Quake, Shadow Warrior, Hexen 2, GTA, POD, Resident Evil, Turok,

Die restlichen Spiele laufen alle unter D3D außer Redneck Rampage und Starcraft. Das einzige Spiel was ich bisher nicht zum laufen bekommen habe ist Sega Rally.
Die Version die ich gekauft habe ist wohl zu neu ( für XP und Vista).

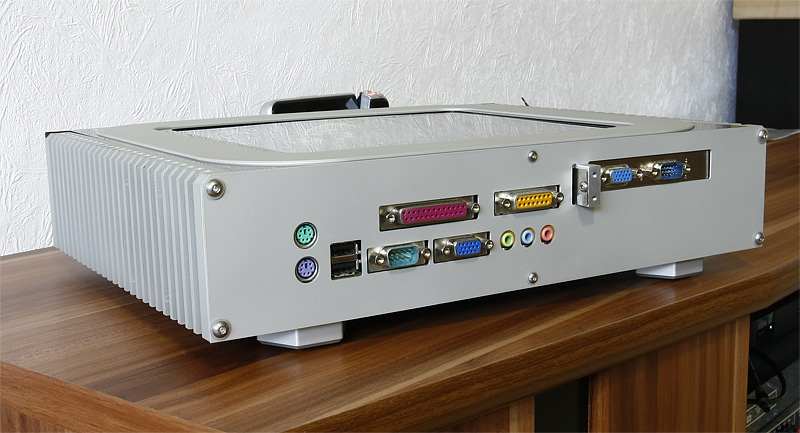

Aber kommen wir mal zu den Bildern. Das ist der Stand bis 2014.
1-jpg.1040576
14-jpg.1040589
13-jpg.1040588
12-jpg.1040587
11-jpg.1040586
10-jpg.1040585
9-jpg.1040584
8-jpg.1040583
7-jpg.1040582
6-jpg.1040581
5-jpg.1040580
4-jpg.1040579
3-jpg.1040578
2-jpg.1040577
15-jpg.1040590


Anhänge

  • 1.jpg
    255,4 KB · Aufrufe: 267
  • 15.JPG
    175,7 KB · Aufrufe: 260
  • 14.JPG
    163,8 KB · Aufrufe: 271
  • 13.JPG
    201,5 KB · Aufrufe: 268
  • 12.JPG
    161,2 KB · Aufrufe: 262
  • 11.JPG
    134,7 KB · Aufrufe: 265
  • 10.jpg
    138,4 KB · Aufrufe: 266
  • 9.JPG
    63,9 KB · Aufrufe: 267
  • 8.JPG
    79,3 KB · Aufrufe: 256
  • 2.JPG
    125 KB · Aufrufe: 264
  • 3.JPG
    132,6 KB · Aufrufe: 264
  • 4.JPG
    64,9 KB · Aufrufe: 260
  • 5.JPG
    101,3 KB · Aufrufe: 258
  • 6.JPG
    116,2 KB · Aufrufe: 257
  • 7.JPG
    184,2 KB · Aufrufe: 257
Zuletzt bearbeitet:
TE
al_bundy

al_bundy

Komplett-PC-Aufrüster(in)
AW: Alucryl - CNC - 3dfx - Casecon - Passiv gekühlt

16-jpg.1040591
30-jpg.1040604
29-jpg.1040603
28-jpg.1040602
27-jpg.1040601
26-jpg.1040600
25-jpg.1040599
24-jpg.1040598
22-jpg.1040597
21-jpg.1040596
20-jpg.1040595
19-jpg.1040594
18-jpg.1040593
17-jpg.1040592
31-jpg.1040605


Anhänge

  • 26.JPG
    121,4 KB · Aufrufe: 248
  • 27.JPG
    158,5 KB · Aufrufe: 253
  • 28.JPG
    113 KB · Aufrufe: 246
  • 29.JPG
    107,9 KB · Aufrufe: 255
  • 30.JPG
    109,3 KB · Aufrufe: 253
  • 31.JPG
    77,1 KB · Aufrufe: 254
  • 25.JPG
    129,2 KB · Aufrufe: 256
  • 24.JPG
    117,2 KB · Aufrufe: 255
  • 22.JPG
    139,2 KB · Aufrufe: 253
  • 16.JPG
    153,8 KB · Aufrufe: 255
  • 17.JPG
    117,7 KB · Aufrufe: 259
  • 18.JPG
    124,5 KB · Aufrufe: 250
  • 19.JPG
    91,4 KB · Aufrufe: 261
  • 20.JPG
    115,2 KB · Aufrufe: 253
  • 21.JPG
    112 KB · Aufrufe: 255
TE
al_bundy

al_bundy

Komplett-PC-Aufrüster(in)
AW: Alucryl - CNC - 3dfx - Casecon - Passiv gekühlt

32-jpg.1040606
46-jpg.1040619
45-jpg.1040618
44-jpg.1040617
42-jpg.1040616
41-jpg.1040615
40-jpg.1040614
39-jpg.1040613
38-jpg.1040612
37-jpg.1040611
36-jpg.1040610
35-jpg.1040609
34-jpg.1040608
33-jpg.1040607
47-jpg.1040620


Anhänge

  • 41.JPG
    124,7 KB · Aufrufe: 246
  • 42.JPG
    155,5 KB · Aufrufe: 247
  • 44.JPG
    155,3 KB · Aufrufe: 249
  • 45.JPG
    154,9 KB · Aufrufe: 252
  • 46.JPG
    140,8 KB · Aufrufe: 250
  • 47.JPG
    113,1 KB · Aufrufe: 248
  • 40.JPG
    138,8 KB · Aufrufe: 255
  • 39.JPG
    114,9 KB · Aufrufe: 253
  • 38.JPG
    127,1 KB · Aufrufe: 253
  • 32.JPG
    202 KB · Aufrufe: 256
  • 33.JPG
    142 KB · Aufrufe: 248
  • 34.JPG
    166,5 KB · Aufrufe: 250
  • 35.JPG
    59,8 KB · Aufrufe: 253
  • 36.JPG
    62,6 KB · Aufrufe: 244
  • 37.JPG
    112,5 KB · Aufrufe: 250
TE
al_bundy

al_bundy

Komplett-PC-Aufrüster(in)
AW: Alucryl - CNC - 3dfx - Casecon - Passiv gekühlt

48-jpg.1040621
61-jpg.1040634
60-jpg.1040633
59-jpg.1040632
58-jpg.1040631
57-jpg.1040630
56-jpg.1040629
55-jpg.1040628
54-jpg.1040627
53-jpg.1040626
52-jpg.1040625
51-jpg.1040624
50-jpg.1040623
49-jpg.1040622
67-jpg.1040635


Anhänge

  • 57.JPG
    198,6 KB · Aufrufe: 252
  • 58.JPG
    207,6 KB · Aufrufe: 258
  • 59.JPG
    114,6 KB · Aufrufe: 247
  • 60.JPG
    284,9 KB · Aufrufe: 241
  • 61.JPG
    248,5 KB · Aufrufe: 251
  • 67.JPG
    136,3 KB · Aufrufe: 246
  • 56.JPG
    154,9 KB · Aufrufe: 255
  • 55.JPG
    213,3 KB · Aufrufe: 252
  • 54.JPG
    131,7 KB · Aufrufe: 252
  • 48.JPG
    109,2 KB · Aufrufe: 251
  • 49.JPG
    86,3 KB · Aufrufe: 252
  • 50.JPG
    99,3 KB · Aufrufe: 251
  • 51.JPG
    102,1 KB · Aufrufe: 248
  • 52.JPG
    108,1 KB · Aufrufe: 251
  • 53.JPG
    101,3 KB · Aufrufe: 251
TE
al_bundy

al_bundy

Komplett-PC-Aufrüster(in)
AW: Alucryl - CNC - 3dfx - Casecon - Passiv gekühlt

68-jpg.1040636
77-jpg.1040645
76-jpg.1040644
75-jpg.1040643
74-jpg.1040642
73-jpg.1040641
72-jpg.1040640
71-jpg.1040639
70-jpg.1040638
69-jpg.1040637
99-jpg.1040646


Anhänge

  • 99.JPG
    486,7 KB · Aufrufe: 243
  • 77.JPG
    227,1 KB · Aufrufe: 242
  • 76.JPG
    211,9 KB · Aufrufe: 250
  • 75.JPG
    184,5 KB · Aufrufe: 247
  • 74.JPG
    162,4 KB · Aufrufe: 248
  • 73.JPG
    226 KB · Aufrufe: 247
  • 72.JPG
    212,3 KB · Aufrufe: 247
  • 71.JPG
    132 KB · Aufrufe: 249
  • 70.JPG
    78,6 KB · Aufrufe: 248
  • 69.JPG
    117,2 KB · Aufrufe: 245
  • 68.JPG
    149,7 KB · Aufrufe: 245
TE
al_bundy

al_bundy

Komplett-PC-Aufrüster(in)
AW: Alucryl - CNC - 3dfx - Casecon - Passiv gekühlt

Update bis 2016:

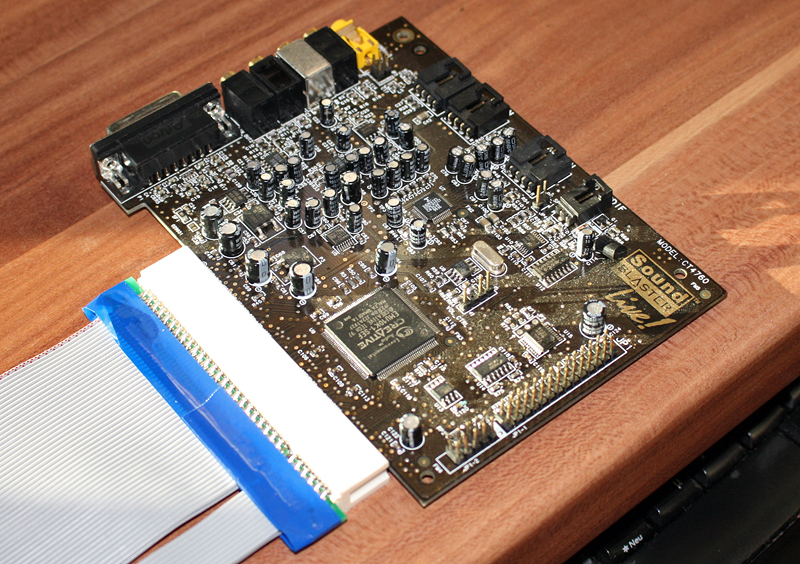

Da ich nun auch bei den Dosspielen Musik haben wollte (Soundeffekte ging mit der isc allerdings keine Musik)
begab ich mich nochmals etwa 50h auf die Strümpfe um eine geeignette Soundkarte zu finden. Vor ca 3 Jahren kam ich dann zur Soundblaster live.
Leider kann ich mich nicht mehr errinnern welcher treiber benötigt wird. Aber das finde ich die kommenden Tage noch...

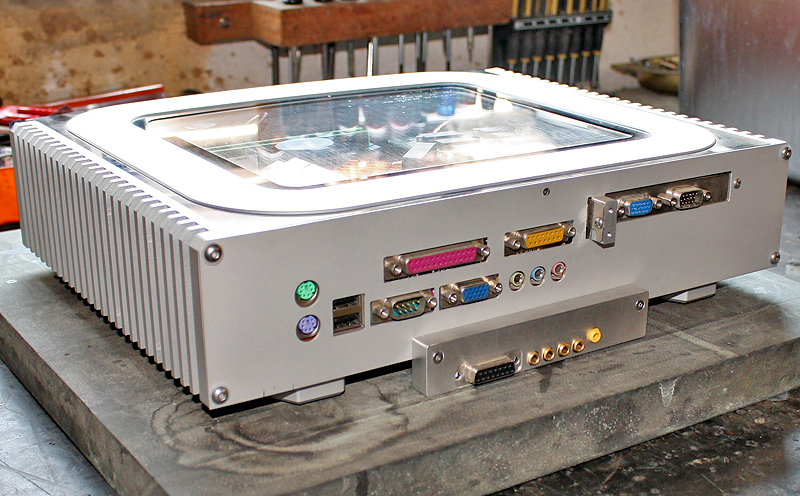

Ich plante eine externe Soundkarte ein.

1-png.1040647
2-jpg.1040648

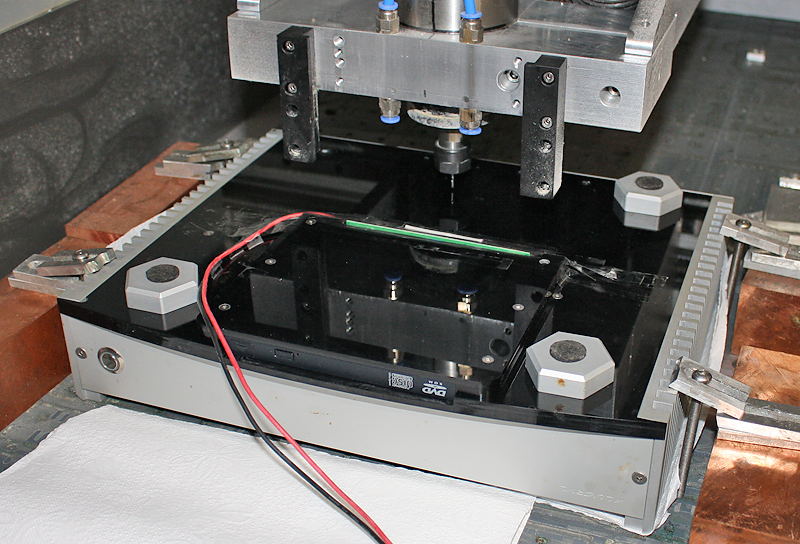

Update: 2019

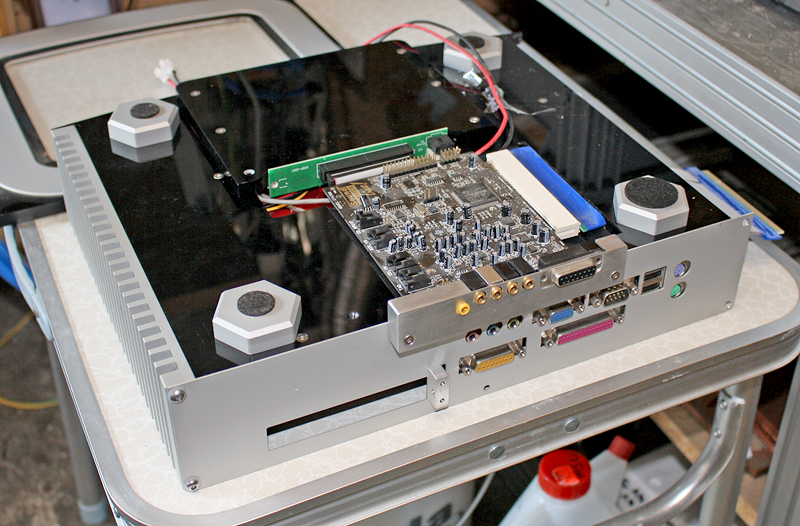

Heute habe ich es geschafft das Gehäuse zu bearbeiten und die Soundkarte eingebaut. Leider ist die Risercard zu kurz und das alte CD-Rom Audiokabel benötigt einen Y Adapter.
Das Problem sollte sich in den kommenden 2 Wochen lösen lassen. Dann weiß ich ob sich die Mühe gelohnt hat.

10-jpg.1040656
9-jpg.1040655
8-jpg.1040654
7-jpg.1040653
6-jpg.1040652
5-jpg.1040651
4-jpg.1040650
3-jpg.1040649
11-jpg.1040657


Danke für eure Aufmerksamkeit.

Gruß Marc


Anhänge

  • 2.JPG
    568,9 KB · Aufrufe: 241
  • 1.png
    189,8 KB · Aufrufe: 248
  • 10.JPG
    544,2 KB · Aufrufe: 249
  • 9.JPG
    474,4 KB · Aufrufe: 244
  • 8.JPG
    461,3 KB · Aufrufe: 241
  • 7.JPG
    481,7 KB · Aufrufe: 241
  • 6.JPG
    119,1 KB · Aufrufe: 254
  • 5.JPG
    125,1 KB · Aufrufe: 253
  • 4.JPG
    182 KB · Aufrufe: 248
  • 3.JPG
    124,5 KB · Aufrufe: 250
  • 11.JPG
    454,4 KB · Aufrufe: 241
Zuletzt bearbeitet:

Abductee

PCGH-Community-Veteran(in)
AW: Alucryl - CNC - 3dfx - Casecon - Passiv gekühlt

Von wo saugst du Außenluft an? Durch die Kabeldurchführung im Boden?


NoBrainer

Kabelverknoter(in)
AW: Alucryl - CNC - 3dfx - Casecon - Passiv gekühlt

Klasse Teil.

Darf man fragen welches Programm für das Prototypen Design verwendet wurde?

Und wo ca liegen die Kosten für das Gehäuse an sich, Material usw.? (Natürlich ohne Arbeitszeit ;))


Metaltyp

PC-Selbstbauer(in)
AW: Alucryl - CNC - 3dfx - Casecon - Passiv gekühlt

Hier gibt es nur eines zu sagen: holy fu**ing sh*t schönes Ding du!

TE
al_bundy

al_bundy

Komplett-PC-Aufrüster(in)
AW: Alucryl - CNC - 3dfx - Casecon - Passiv gekühlt

Klasse Teil.

Darf man fragen welches Programm für das Prototypen Design verwendet wurde?

Und wo ca liegen die Kosten für das Gehäuse an sich, Material usw.? (Natürlich ohne Arbeitszeit ;))

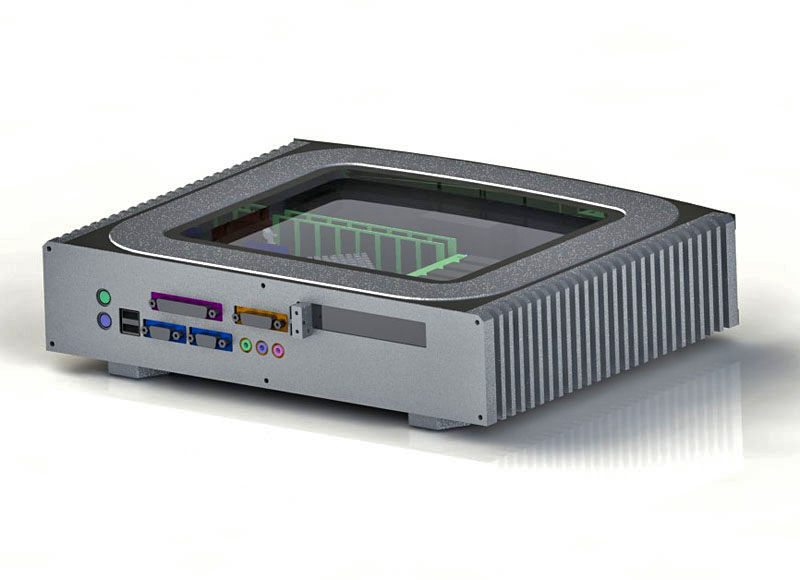

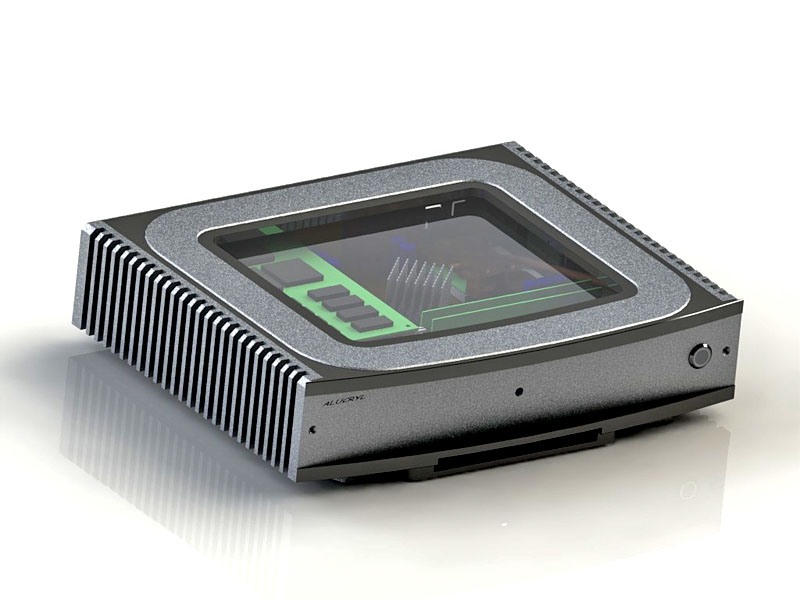

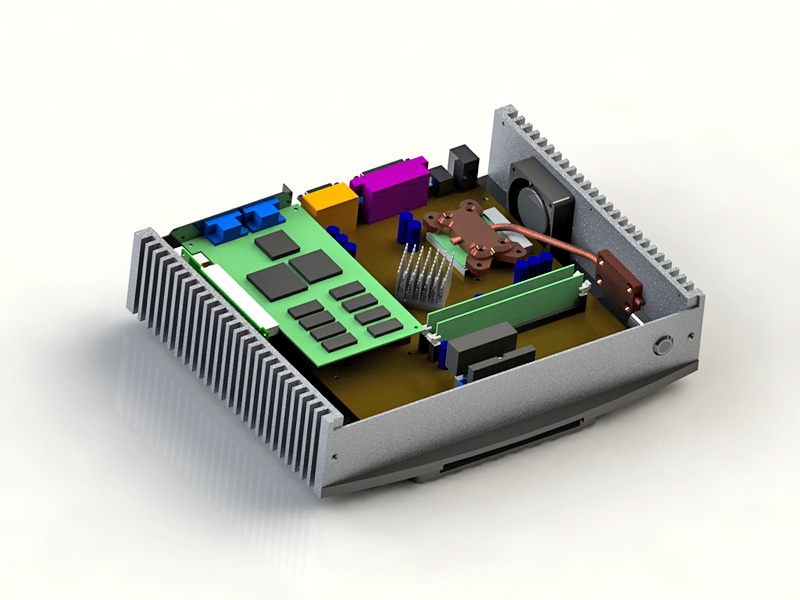

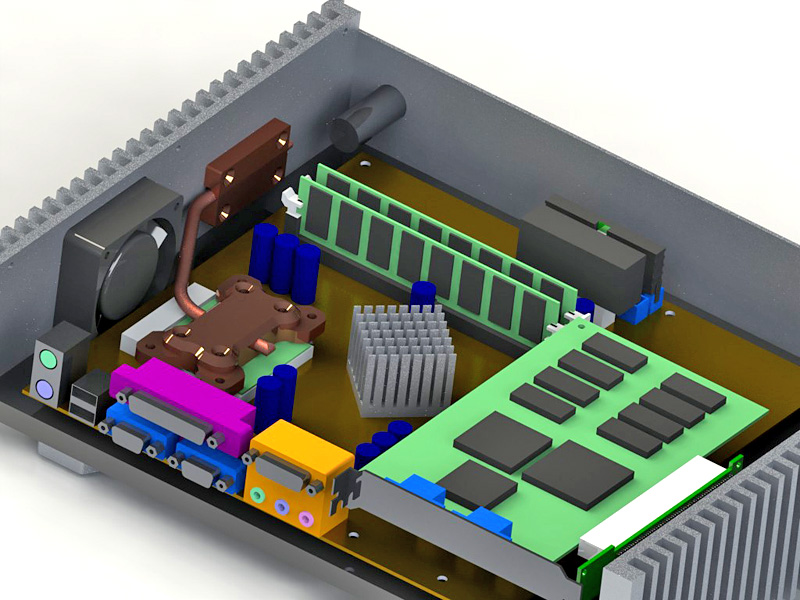

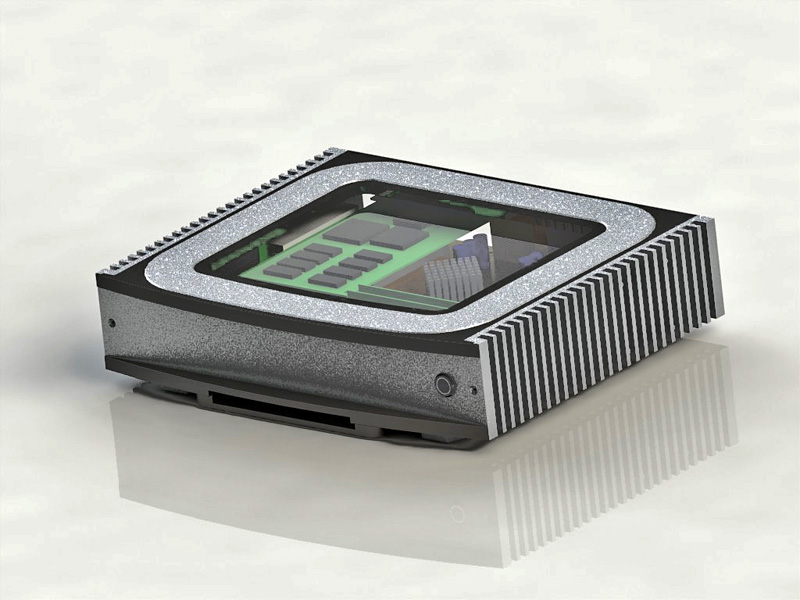

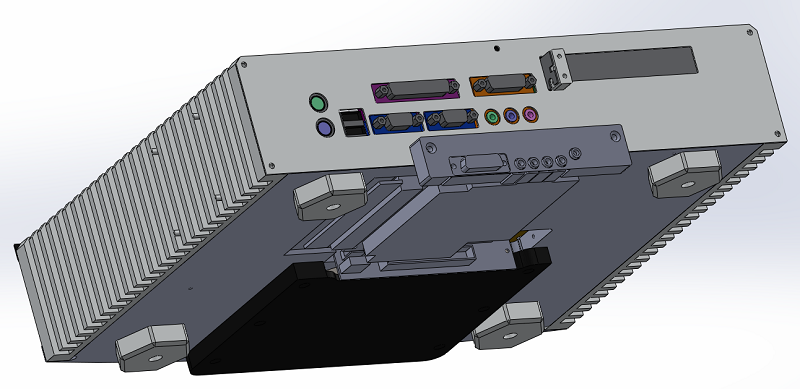

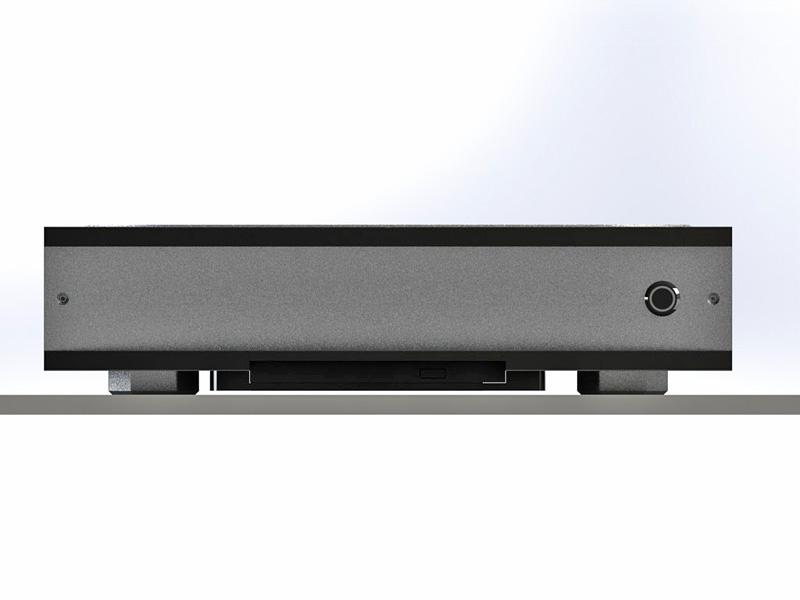

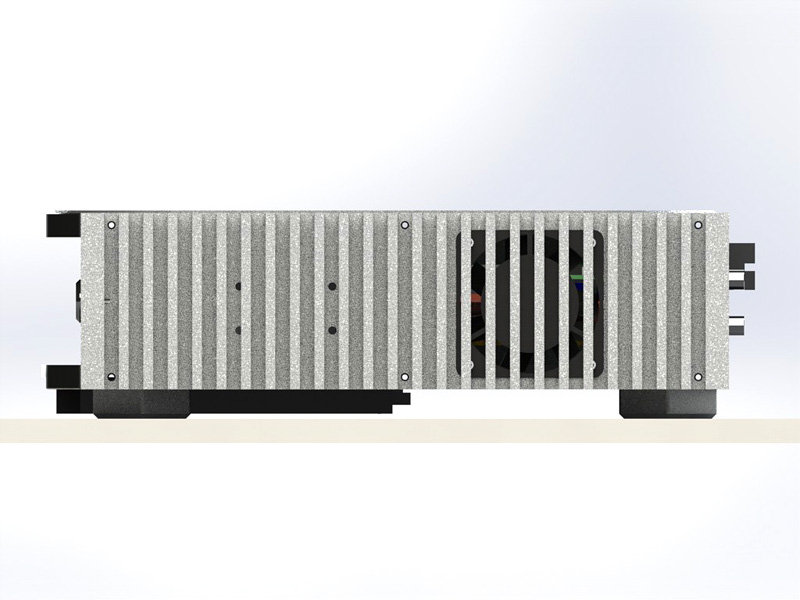

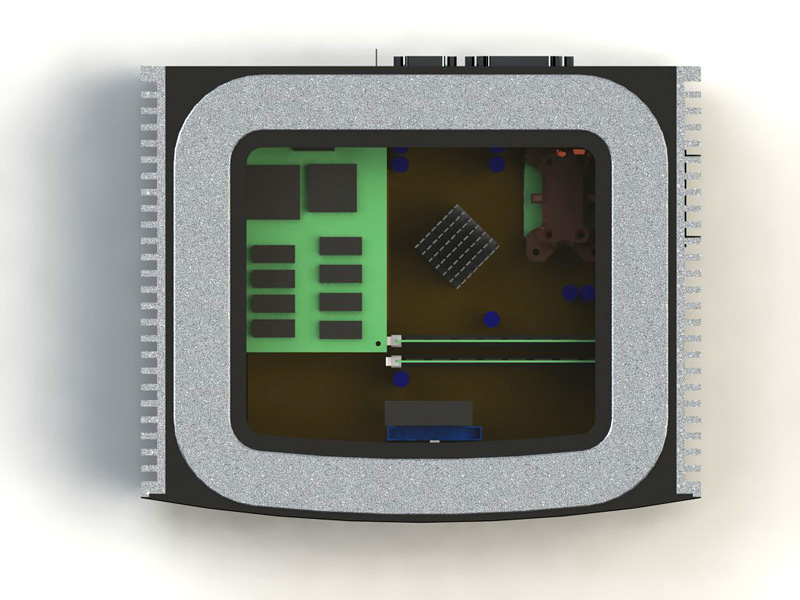

Solidworks

Material ca 250€.

Hardwarekosten ca 700€.

Von wo saugst du Außenluft an? Durch die Kabeldurchführung im Boden?

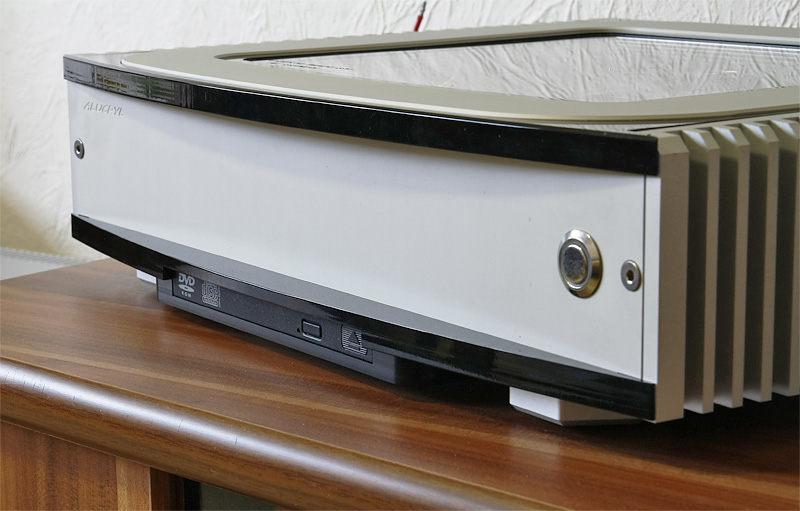

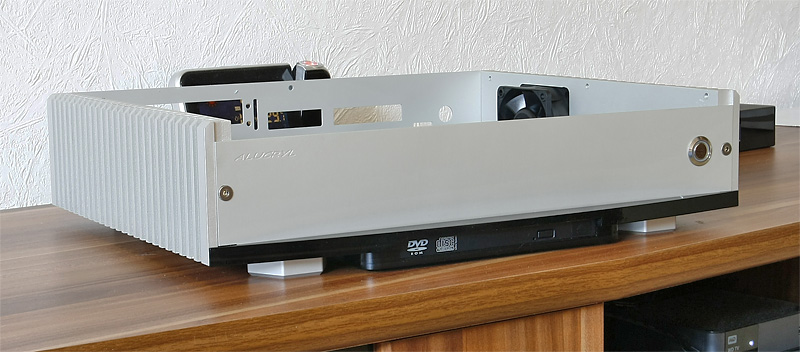

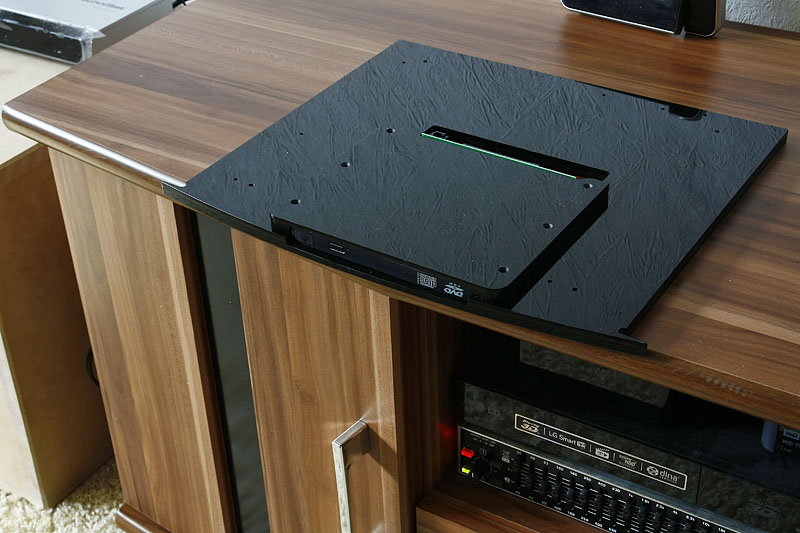

Ja unten am DVD Laufwerk

Schöne Arbeit.

Wie heißt die rosarote Wärmeleitpaste?

Hier gibt es einen Patch:
The Patches Scrolls | Patch | Sega Rally Championship | patch 2.1.

Danke für den Link.
Die Paste kommt von Coollaboratory. Wie die heist weiß ich leider nicht-.-


Hoopster

Komplett-PC-Aufrüster(in)
AW: Alucryl - CNC - 3dfx - Casecon - Passiv gekühlt

Dein Projekt ist wirklich gut durchdacht und sieht Klasse aus. Abo lass ich dir dann mal da ;)
