Bilderthread Stefans Netzteil Innereien Bilder Thread.

[Stefan Payne]

Ich finde das es auf den ersten Blick gar nicht mal so schlecht aussieht.

Jop, hat auch alles, was man sich wünschen würde.
Leider motzen viele wg. der Teapo Kondensatoren und der el. Leistung, vergessen aber dabei, dass es dennoch sehr gut ist. Das 750W hatte irgendwas unter 2% Spannungsregulation auf +12V...
Momentan ist es deutlich preiswerter als z.B. ein Bitfenix Whisper M.
Preislich ist es genau zwischen Formula und Whisper M...

sieht nach einem Cougar GX-F aus.

Korrekt.
Und hat auch alles, was man sich wünschen würde.


Interessant ist, dass man den Lüfter Hersteller nach fast 10 Jahren gewechselt hat:
jetzt Globe Fan statt Power Logic.



[br0da]

Selbst designter Trafo? Dann können sie ja auch mal ein Datenblatt raus rücken.



[Threshold]

Das 750W hatte irgendwas unter 2% Spannungsregulation auf +12V...

Das 750er Modell hätte aber eine bessere Ausstattung verdient wie 2x 4+4 Stecker für CPU.



[Stefan Payne]

Selbst designter Trafo? Dann können sie ja auch mal ein Datenblatt raus rücken.

Ja, das is doch normal bei modernen Netzteilen, dass man auch den Trafo selbst macht und keinen Standard Trafo verwendet.
Das siehst immer und immer weniger, dass "Standard Trafos" verwendet werden.

Das 750er Modell hätte aber eine bessere Ausstattung verdient wie 2x 4+4 Stecker für CPU.

Ja, gut.
Da muss man natürlich schauen, dass man "irgendwie" ein zweites CPU Kabel dran machen...
Und das schaut nach Standard EPS12V Belegung auf NT Seite aus.



[br0da]

Ja, das is doch normal bei modernen Netzteilen, dass man auch den Trafo selbst macht und keinen Standard Trafo verwendet.
Das siehst immer und immer weniger, dass "Standard Trafos" verwendet werden.

Ja gut dann wählt man noch Kern und Anzahl der Wicklungen und fertig ist die Laube, hier sah das für mich mit eigenem Label "XFormer" und Produktnummer so aus, als wäre das Ding tatsächlich von Grund auf von Cougar selbst gemacht.



[Hibble]

Einen Trafo wickelt man nicht mal eben so, insbesondere nicht für ein Netzteil wie das GX-F. Da ist die Haupt- und Streuinduktivität Teil des LLC-Kreises und müssen mit bedacht ausgelegt werden. Mit einem riesigen Angebot an Litze und Kernen kannst du dich Ewigkeiten mit Optimieren beschäftigen. Zu erwarten Cougar würde auch den Kern oder sogar die Litze selbst herstellen ist fernab jeglicher Realität. Das Maximum an Eigenleistung einer PSU Fabrik ist die Bestückungslinie. Die induktiven Bauelemente werden meist fertig angeliefert und sind auch "nur" ein Produkt einer weiteren Auftragsfertigung. Die Aufgabe in der Entwicklung ist es also die Bestellung nach den eigenen Ansprüchen so präzise wie möglich aufzugeben. Das wäre am Ende die Leistung von Cougar, die man bewerten kann, nicht aber wie viel der Wertschöpfungskette selbst übernommen wird - das hat quasi nichts zu sagen.



[Flautze]

Bei dem schönen Wetter habe ich mal was auseinandergebaut.
MS-Tech SP - 550W - Potenzieller Chinaböller, werkelte bis vor ein paar Tagen im Office-Pc meiner Frau.

Sieht so aus als ob einer der Kondensatoren ausgelaufen ist.
Irgendwie sind die Bilder, wenn sie mit Handy gemacht wurden teilweise über Kopf. Sorry (auch wenn ich sie in Windows gedreht habe)

PS: Sorry für den Staub

Hier erstmal das Außen, mit Herstellungsdatum 10 Jahre.



Lüfter:

Geöffnet (und dann zerstört)


Leiterplatte von unten

Noch ein paar Details



[Stefan Payne]

Naja, 08/15 Standard Billigheimer. Wobei das gar nicht mal soo schlecht ausschaut. Das Problem ist eher, dass das Label falsch ist und nicht das drauf ist, was drin ist...


Anyway, hier mal was von mir:



[Flautze]

In wiefern ist nicht das drin was drauf steht?
Und 2. Beim letzten verlinkten Bild sieht man den JEE Kondensator (2200 microF), da ist oben so was drauf. Ist das Kleber oder ist der ausgelaufen?

Bin auf jeden Fall froh das Ding rausgenommen zu haben.



[Stefan Payne]

In wiefern ist nicht das drin was drauf steht?

Na, dass es kein 550W Netzteil ist sondern irgendwas und das nicht bekannt ist.
Siehe auch hier:
Billig-Netzteile im Test: Das ganze Testfeld versagt bei hoher Last (Seite 2) - ComputerBase

Und 2. Beim letzten verlinkten Bild sieht man den JEE Kondensator (2200 microF), da ist oben so was drauf. Ist das Kleber oder ist der ausgelaufen?

Schaut eher nach ausgelaufen/korrodiert aus...

Bin auf jeden Fall froh das Ding rausgenommen zu haben.

Ja, auf jeden Fall.



[Poulton]

ACHME AM630BS20S 200W Netzteil aus einem Sockel A Shuttle XPC aus der Drehe 02/03. Das letzte mal müsste das Netzeil vor vier oder 5 Jahren in Betrieb gewesen sein und das soll es auch gewesen sein, angesichts der wunderschön gewölbten Fuhjyyu-Kondensatoren.



[GxGamer]

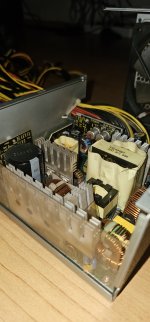

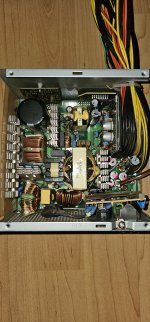

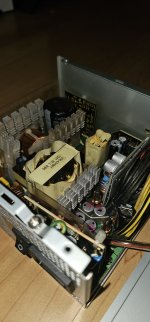

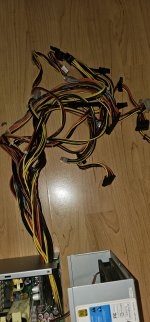

Habe das Ding als teil zum Verschrotten in die Finger bekommen. Und soeben stelle ich fest, man kann das sogar kaufen
750 Watt, das glaube ich glatt.



[poiu]

Altes Combat Power von XYHYH gefertigt und von Inter Tech



[Christoph1717]

habe ein Museumsstück im Keller gefunden: das Netzteil eines Commodore PC-10 II Combined Board etwar 1985
Das Mainbord kommt mit einem 6 Poligen Stromstecker aus. Für Festplatten gab es schon den bekannten 4 Poligen Molex.



[TurricanVeteran]

Bei mir werkelt jetzt ein Bicker BES-540C im Rechner. Das ist ein DC-Netzteil mit einer Eingangsspannung von 20-36V, damit ich den Rechner direkt mit Solar-Strom betreiben kann.
Anhang anzeigen IMG43847_DxO.jpg
Vorher wurde der Computer von einem M4-ATX befeuert, allerding hatte das zu wenig Leistung für die GTX 1070. (hoch fahren und Video gucken ging, Spielen hab ich nicht probiert, aber wenn sie rendern sollte war zu wenig saft da)



[Ben das Ding]

Bin mit meinem NT BeQuit Dark Power Pro 1.000 Watt, das einen 9900k und eine 3090 befeuert, sehr zufrieden!
