Tagebuch [Tagebuch] Schelmiiis Häßliche Entlein ... und es wird häßlich bleiben. STOPP des TBs!

[Schelmiii]

AW: [Tagebuch] Schelmiiis Häßliche Entlein. Power-Wakü im Big Tower. Wird er zum Schwan??? Status: Planung, unterbrochen von einer Woche Pause :(

So, dank Nobody wurde mein Budget wieder gekürzt, allerdings nicht so drastisch, wie es gestern Mittag noch gestiegen ist
Das Update hat sich etwas verschoben, da ich noch das Fesnter für meinen Freund machen musste (b.z. ich hab es im aufgezwängt, es von mir machen zu lassen). Nunja, was soll ich sagen. Mehr als beeindruckend. Hat sich gelohnt, bis um 2 Uhr morgends zu arbeiten, obwohl heute der erste Schultag 2011 für mich ist. Aber ich bin halt ein Nachtschwärmer. Deswegen habe ich auch bei AT endlich bestellt.
Und hier die richtig geilen Bilder von der Seiten Wand.

Spoiler

VERDAMMTE XXXXXXXXXXXXXXXXXX DER UPLOAD GEHT NICHT. IRGENDWAS MIT SECURITY TOKEN BLABLA. ÄRGERLICH HOCH 10.

Naja, dann nehm ich die Bilder als Filler für die nächste Woche

Wie ihr sicher gemerkt habt, habe ich den Thread Titel veränder. Als erstes einmal ist es kein Kurztagebuch mehr, da die Zeit nicht reicht, alles so zu beuen, wie ich es mir vorstelle. Zum anderen habe ich ja noch Zeit bis nach mein Abi, wo ich mit dem anderen Mod beginnen werde. Außerdem finde ich, dass der Threadtitel nun ganz interessant klingt und ganz lustig ist.
Diese Woche habe ich leider extrem wenig Zeit. Deswegen werde ich mit meinen genialen Einfällen von gestern noch warte, sie euch zu zu präsentieren. erstens, weil das einzige probate Mittel, meine Ideen auf Papier zu bringen, Sketchup ist. Und bis ich da fertig bin, dauert das ewig. Aber seid gespannt. Diese Woche wird natürlich noch von der AT Lieferung berichtet und evetuell wird noch ein bisschen Sleeve bestellt. Aber nur für die Kabel, die man später in dem Mainboardbereich sieht, welche durch Midplate und Frontplate abgedeckt wird. Uppsss, zu viel verraten xD

Edit: AT Bestellung wurde dem Versand (UPS) übergeben.



[Dukex2]

AW: [Tagebuch] Schelmiiis Häßliche Entlein. Power-Wakü im Big Tower. Wird er zum Schwan??? Status: Planung, unterbrochen von einer Woche Pause :(

Schau das die Bilder raus rückst
Geduld war noch nie meine Stärke



[Schelmiii]

AW: [Tagebuch] Schelmiiis Häßliche Entlein. Power-Wakü im Big Tower. Wird er zum Schwan??? Status: Planung, unterbrochen von einer Woche Pause :(

Verdammt, grad am Update schreiben und dann ausversehen auf schließen gedrückt.
Noch dazu meinen fehler beim Upload entdeckt. Bilder zu groß. Und ich war mir sicher, sie verkleinert zu haben. Doppel FAIL
Hier die Bilder.

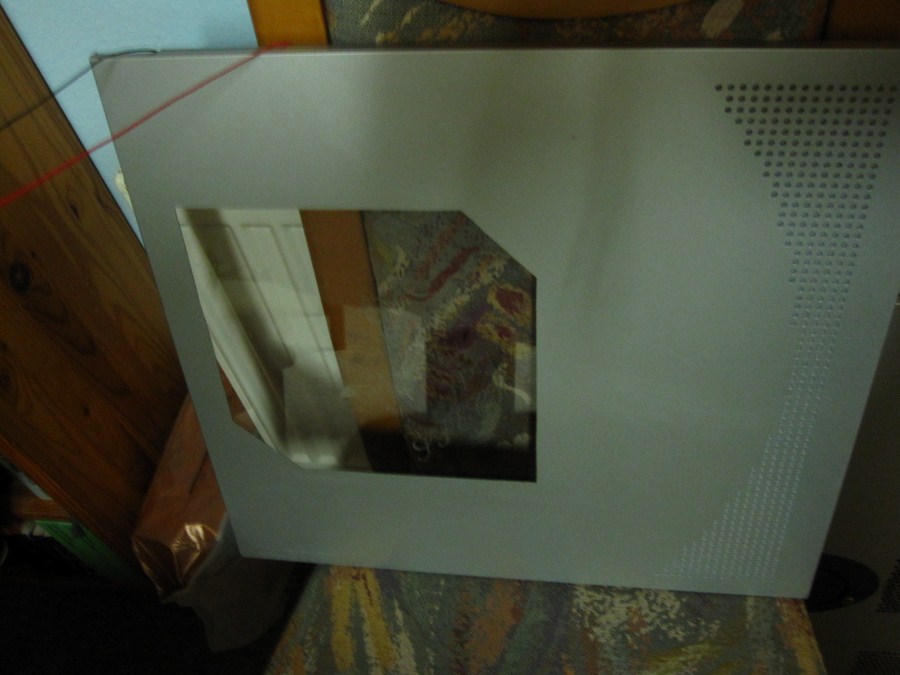

Zunächst einmal die Seitenwand von Außen, eigentlich nichts besonderes.

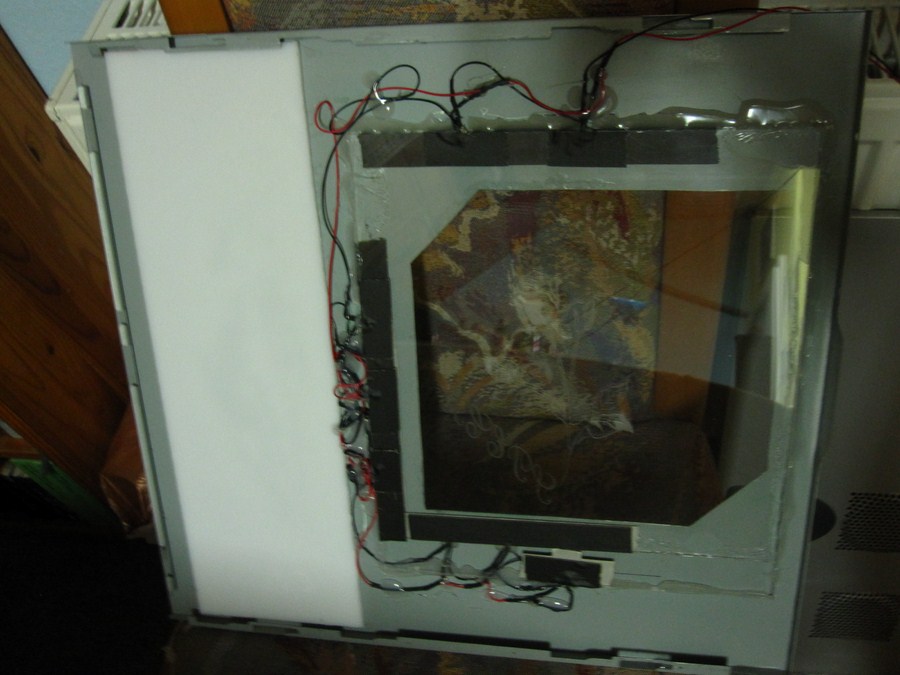

Beim Umdrehen nimmt die Seitenwand allerdings etwas an Komplexität zu.

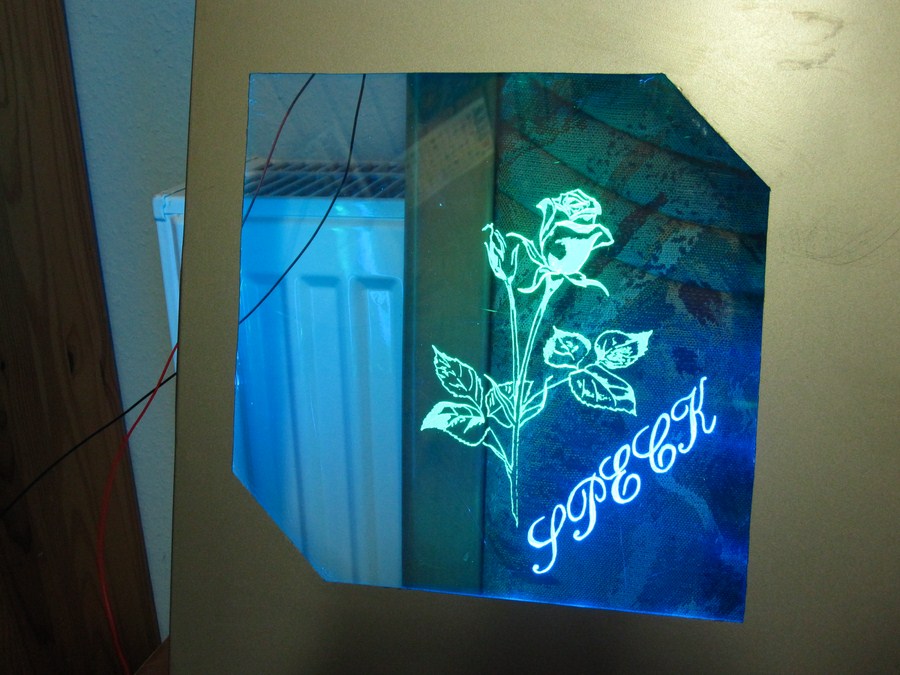

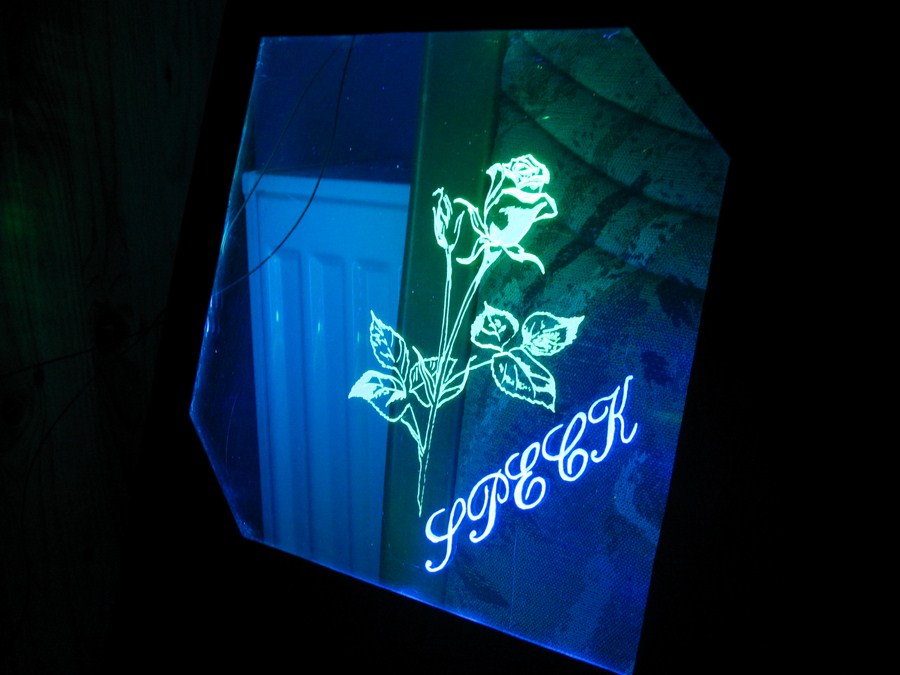

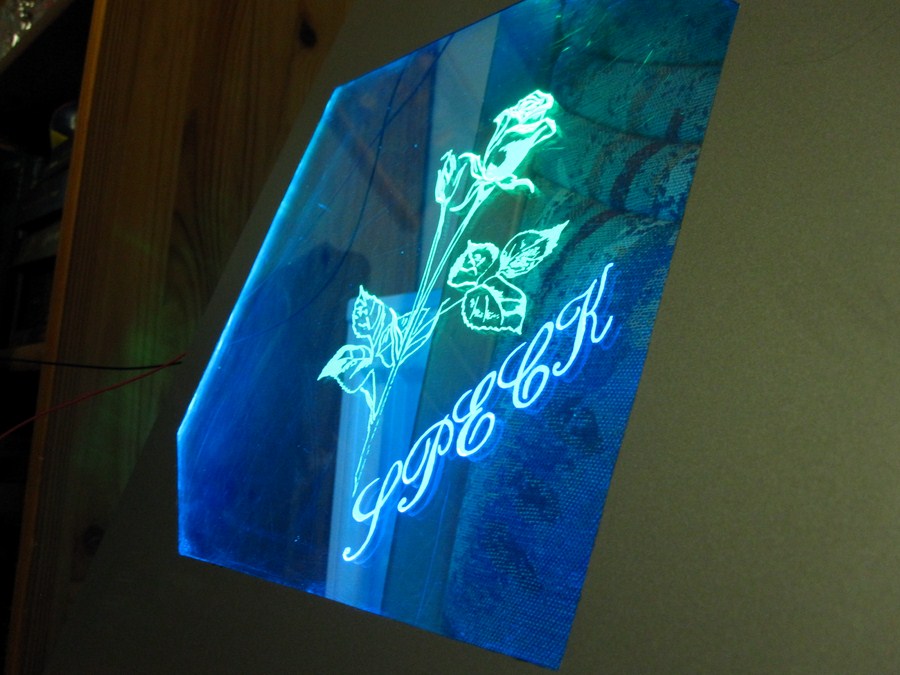

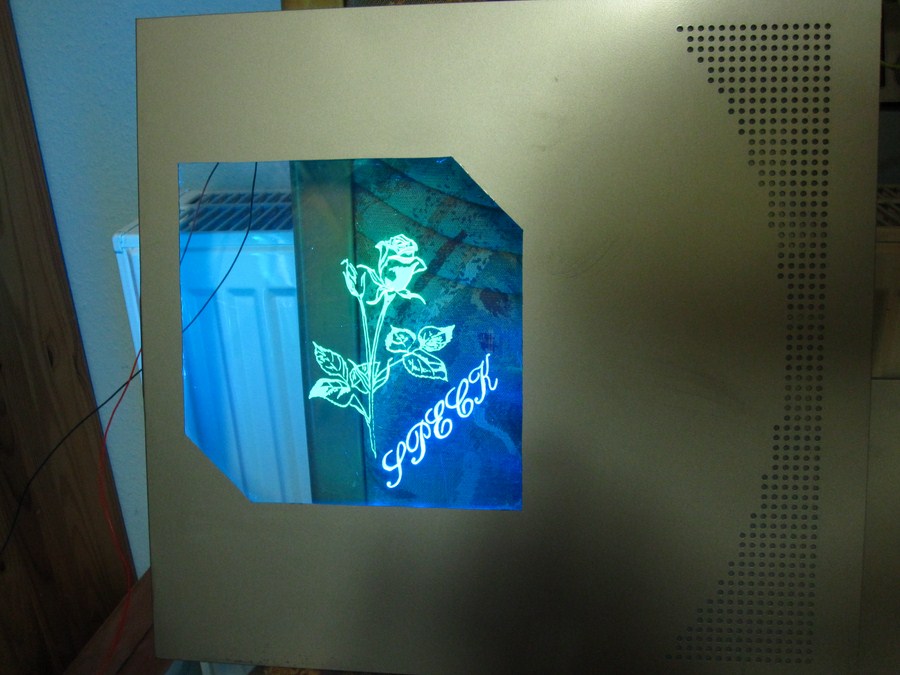

Wenn man dann die vielen Kabel, welche alle parallel geschalten sind, mit ein wenig Elekronen durchwandern lässt, ergibt sich folgender pornöser Blick:

(Bilder wegen FSK ab 18 gespoilert)

Spoiler

Ich hoffe, die Bilder gefallen euch.

Verbesserungsvorschläge an mich fürs nächste Mal (damit ichs nicht vergess):
- Leds direkt an der Seite ins Plexi bohren und nicht tief in die Mitte setzten. Dann klappts auch einfach mit Sekundenkleber, statt heißkleber. Und man muss icht mit einem Bohrer einen auf Fräser spielen und sich bis zur Seite durchkämpfen^^
- Scheibe mit Doppelseitigem Klebeband einkleben
- Anschlusskabel unten enden lassen. Verhindert, dass die Kabel möglichweise im Sichtbereich des Windows hängen
- Scheiben NOCH gründlicher putzen, wenn man sie untereinander klebt
- Häufiger Lüften bei Löten und Kleben mit Acrifix
- die Seitenwand besser schützen



[Khufu]

AW: [Tagebuch] Schelmiiis Häßliche Entlein. Power-Wakü im Big Tower. Wird er zum Schwan??? Status: Planung, unterbrochen von einer Woche Pause :(

o.O krass

sieht ja mal geil aus

is dir super gelungen



[Dukex2]

AW: [Tagebuch] Schelmiiis Häßliche Entlein. Power-Wakü im Big Tower. Wird er zum Schwan??? Status: Planung, unterbrochen von einer Woche Pause :(

Sieht doch sehr gut aus!

Hast du die Rose und die Zeichen via Dremelgravur oder per Bimssteingravur gefertigt?



[BENNQ]

AW: [Tagebuch] Schelmiiis Häßliche Entlein. Power-Wakü im Big Tower. Wird er zum Schwan??? Status: Planung, unterbrochen von einer Woche Pause :(

Super Sache!!! Haste super hingekriegt! Aber für was steht die Schrift?



[Schelmiii]

AW: [Tagebuch] Schelmiiis Häßliche Entlein. Power-Wakü im Big Tower. Wird er zum Schwan??? Status: Planung, unterbrochen von einer Woche Pause :(

Danke
Die Rose und der Schrifzug hat mein Freund mit einem graviergerät von Proxxon gemacht. Da es in seinen PC kommt, wollt er es selbst machen. Das Gerät habe ich zu Weihnachten bekommen und liegt wie ein Stift in der Hand.
Der Schrifzug bedeutet Speck. Is sein Spitzname^^



[BENNQ]

AW: [Tagebuch] Schelmiiis Häßliche Entlein. Power-Wakü im Big Tower. Wird er zum Schwan??? Status: Planung, unterbrochen von einer Woche Pause :(

Ich schließe jetzt mal nichts aus diesem Namen ^^ Aber du kannst ja bei dir dann alles perfekt machen! Aber bitte keine Blume!!!^^



[Schelmiii]

AW: [Tagebuch] Schelmiiis Häßliche Entlein. Power-Wakü im Big Tower. Wird er zum Schwan??? Status: Planung, unterbrochen von einer Woche Pause :(

Also rein vom Namen her ist er das krasse Gegenteil xD xD xD
Perfekt gibt es nicht, aber ich könnte mich schon recht nah drann bewegen^^
Ist wie immer Ansichtsache.
Blume mach ich natürlich keine, auch wenn mir die wirklich gefällt.
Aber ich gehe mit solchen Themen so um:
Bewährte Methoden klauen (zum Beispiel aus anderen, excellenten Tbs, oder auch aus HowTos), einen Schuss Eigenkreativität dazu geben, andere Motive wählen, alle Methoden perfekt aufeinander abgestimmt ins Case bauen und fertig ist ein gelungener Mod.

Edit: Mir schwebt da ganz weit entfernt so eine sich hochräkelnde Planze vor. Sowas wie Efeu, oder wie Nobody schonmal an seine gehäusewand gemalt hat. Dass Muster zu beleuschten wäre auch bestimmt sehr schön. Aber ob dass mit dem eher sterilen, edlen Look, welchen ich umsetzten will, vereinbar ist???



[Nobody 2.0]

AW: [Tagebuch] Schelmiiis Häßliche Entlein. Power-Wakü im Big Tower. Wird er zum Schwan??? Status: Planung, unterbrochen von einer Woche Pause :(

Also die Pflanze sieht gut aus. Sehr gut sogar. Bei der schrift muss man wissen was gemeint ist. Wobei das vlt nichtmal so schlecht ist
Einzig an den Rändern denke ich das da was nicht Stimmt aber das sieht man ja nicht.

Was mir noch aufgefallen ist ist das mein Name hier irgendwie ziemlich oft fällt. Irgendwie werd ich immer röter seit kurzem.
Bedenke aber es muss auch zu deinen Mod passen und bei mir war es nur das Versuchscase zu diesem Zeitpunkt also sei dir das bitte bewusst. Plane es daher sehr gut sonst wird es nichts gutes.

Aber die idee ist gut



[Schelmiii]

AW: [Tagebuch] Schelmiiis Häßliche Entlein. Power-Wakü im Big Tower. Wird er zum Schwan??? Status: Planung, unterbrochen von einer Woche Pause :(

Du redest überall im Forum mit, da fällt dein Name unweigerlich des öfteren einmal. Ich sagte ja selbst, das es fraglich ist, ob sowas passt. Aber für sich allein würde es bestimmt Hammer aussehen. Vllt mache ich dann etwas konstruierteres, also mit mehr Kanten und so.

Was genau meinst du mit den Rändern?



[Nobody 2.0]

AW: [Tagebuch] Schelmiiis Häßliche Entlein. Power-Wakü im Big Tower. Wird er zum Schwan??? Status: Planung, unterbrochen von einer Woche Pause :(

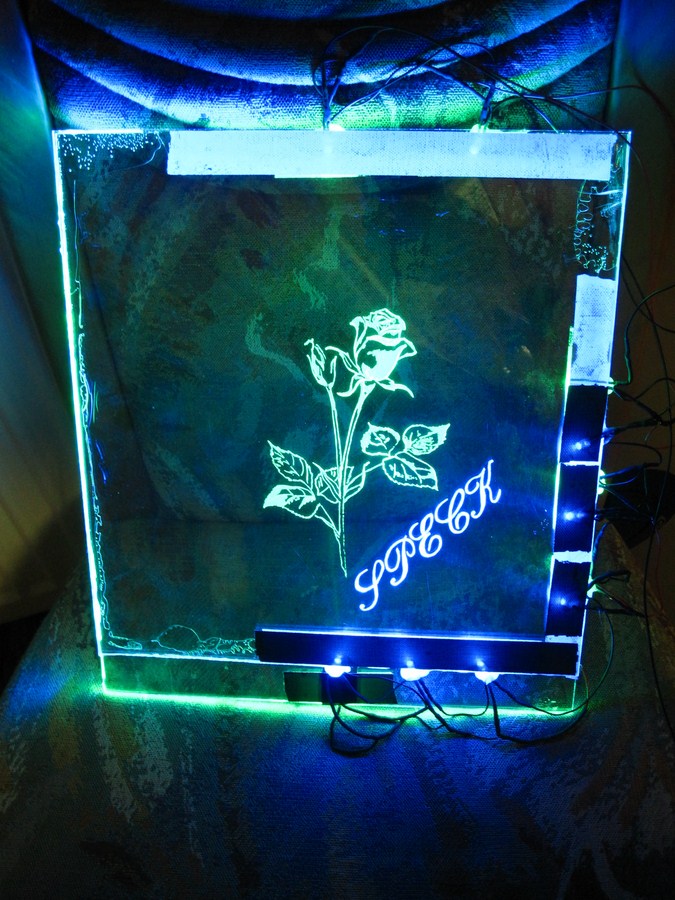

In dem spoiler das letzte Bild. Da sieht man wie klebereste. Aber wie gesagt das sieht man eh nicht von außen.

Ich denke mal ihr habt da Plexi zusammengeklebt oder ?

Wenn ja gibt es noch eine andere Methode die sauberer ist. Aber Wie gesagt so geht es ja in Ordnung.



[Schelmiii]

AW: [Tagebuch] Schelmiiis Häßliche Entlein. Power-Wakü im Big Tower. Wird er zum Schwan??? Status: Planung, unterbrochen von einer Woche Pause :(

Achso, das. Das ist der berüchtigte Plexikleber namens Acrifix. Der löst das Plexi an (falscher Fachbegriff, mir fällt aber grad net des richtige Wort ein) und dann polarisiert es wieder und der Kleber wird selbst zu Plexi. Das hält dann bombenfest. Bei 2 planen Oberflächen wird das aber schwierig, denn entweder müsste man den Kleber auf der gesamten Fläche sehr gleichmäßig verteilen, oder man verschraubt es, um es sauber zu machen. Bei der großflächigen Klebung wird erstens die ausgravierte Schrift wieder ausgefüllt (wobei das mal ein Test Wert wäre) und verschraubungen wollten wir wegen einer cleaneren Seitenwand nicht. (Bei mir kommen vllt sehr edle Schrauben rein, weiß aber noch nicht)
Die 2 Plexischeiben haben wir zusammengeklebt, da auf beiden eine unterschiedliche Gravur ist. Und jede scheibe wird seperat mit LEds von der Seite durchleuchtet. Das schwarze Klebeband ist dazu da, dass keine LED Strahlen in die falsche Scheibe gelangen.

Aber wie du sagtest, von Außen sieht man es nicht, also egal. (ok, für den Perfektionisten nicht, aber das war das erste mal und ist sozusagen Prototyp eins).
Welche Methode hättest du vorgeschlagen?
das beste an dem ganzen Ding ist eigentlich, wenn man mal von Verbrauchsmaterialien wie Dremelscheiben usw absieht, dass man nur die Scheiben und die LEDs kaufen muss. Die LEDs haben etwa 6€ gekostet, wobei Vorwiderstände für 12V und Schrumpfschlauch dabei war. Die Hälfte der LEDS ist aber noch da. Die beiden Scheiben zusammen 6€. Wenn man jetzt vllt noch des bisschen Kabel und Heißkleber zusammenrechnet, ist man bei 15€. Nicht schlecht würde ich sagen.



[kero81]

AW: [Tagebuch] Schelmiiis Häßliche Entlein. Power-Wakü im Big Tower. Wird er zum Schwan??? Status: Planung, unterbrochen von einer Woche Pause :(

Huhu,
also ich finds auch super gemacht. Klar ist da bissl viel Kleber ums Plexi, aber wie du sagtest sieht man das später nicht. Die Gravur ist aber echt richtig gut geworden. Sieht auch ziemlich sauber aus, mir gefällts prima.

Gruß
-Kero-



[Schelmiii]

AW: [Tagebuch] Schelmiiis Häßliche Entlein. Power-Wakü im Big Tower. Wird er zum Schwan??? Status: Planung, unterbrochen von einer Woche Pause :(

Danke. Die Gravur hat mein Freund gemacht. Hat davor an ein paar Plexiresten geübt. Aber so in etwa sollte mir das auch gelingen. Es fehlt nur noch das Motiv. Aber das hat noch Zeit.



[kero81]

AW: [Tagebuch] Schelmiiis Häßliche Entlein. Power-Wakü im Big Tower. Wird er zum Schwan??? Status: Planung, unterbrochen von einer Woche Pause :(

Haste schon ne Richtung für dein Motiv oder hast dir da noch keine Gedanken drüber gemacht?



[Schelmiii]

AW: [Tagebuch] Schelmiiis Häßliche Entlein. Power-Wakü im Big Tower. Wird er zum Schwan??? Status: Planung, unterbrochen von einer Woche Pause :(

Ne, noch nicht. Ich will das gesamte Case erstmal in Sketchup übertragen, mit allen Plänen die ich vorhab. Dabei wird mir schon was einfallen



[kero81]

AW: [Tagebuch] Schelmiiis Häßliche Entlein. Power-Wakü im Big Tower. Wird er zum Schwan??? Status: Planung, unterbrochen von einer Woche Pause :(

Falls du mal Hilfe mit Sketchup brauchst, kannst mich gerne anschreiben.



[Schelmiii]

AW: [Tagebuch] Schelmiiis Häßliche Entlein. Power-Wakü im Big Tower. Wird er zum Schwan??? Status: Planung, unterbrochen von einer Woche Pause :(

Gerne. Mal schaun wie weit ich mit meinen selbst beigebrachten Fähigkeiten komme. Eigenlich ist sketchup relativ simpel, man muss nur genau und ausdauernd sein. Aber für die Planung hab ich eh erst ab nächster Woche Zeit.



[Black_PC]

AW: [Tagebuch] Schelmiiis Häßliche Entlein. Power-Wakü im Big Tower. Wird er zum Schwan??? Status: Planung, unterbrochen von einer Woche Pause :(

Die Seitenwand mit der Gravur ist echt gut geworden, auch wenn das Motiv nicht so ganz mein Fall ist.
