Tagebuch [Tagebuch] Ein Rootserver, by Puni

Update Teil 7

Die Wasserkühlung nimmt Platz ;)

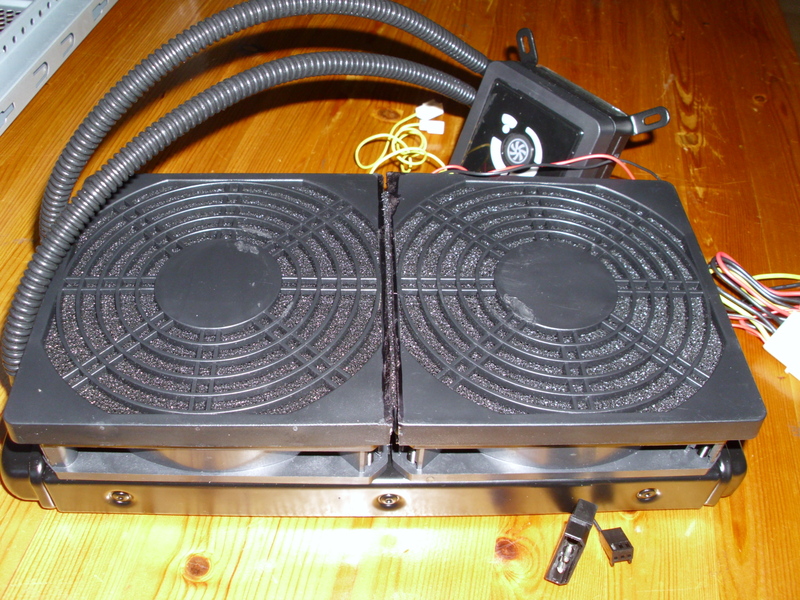

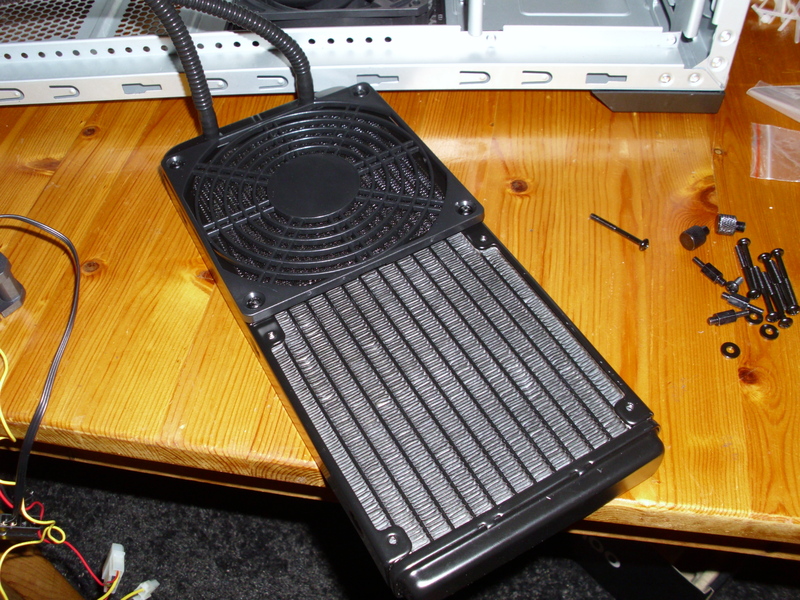

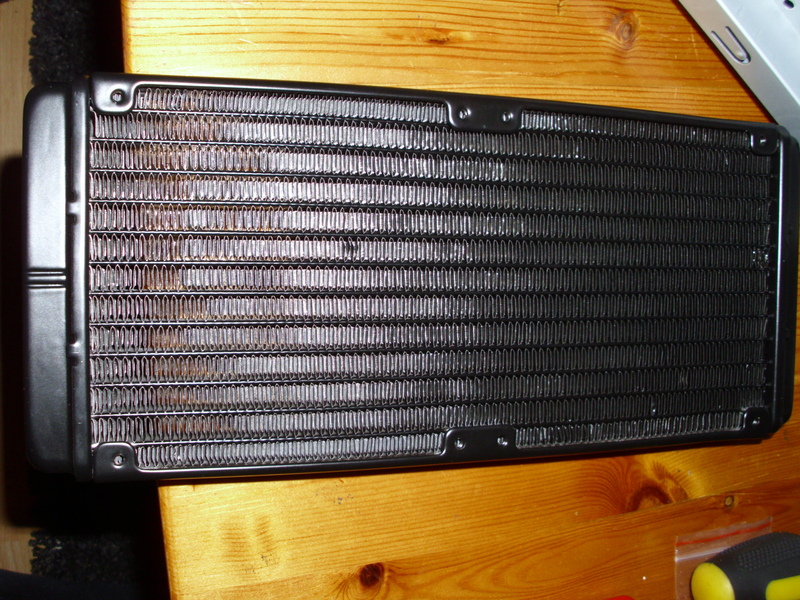

Erstmal ein paar Bilder von der WaKü.
Die Verarbeitung ist i.O. aber für ca 100 Euronen hätte ich etwas mehr Qualität bei der Optik erwartet.

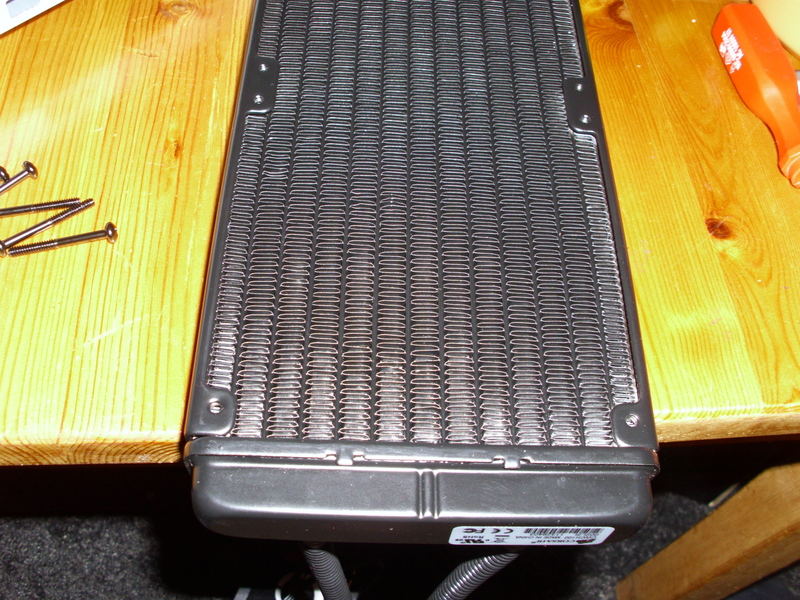

Einige Stellen des Radiators sehen unschön, quasi fast angerostet aus, habe aber keinen negativen Effekt auf die Kühlleistung und sind daher zu vernachlässigen.

dsci06256ksp-jpg.472544

dsci0624kkb1-jpg.472545

dsci0623lk62-jpg.472546

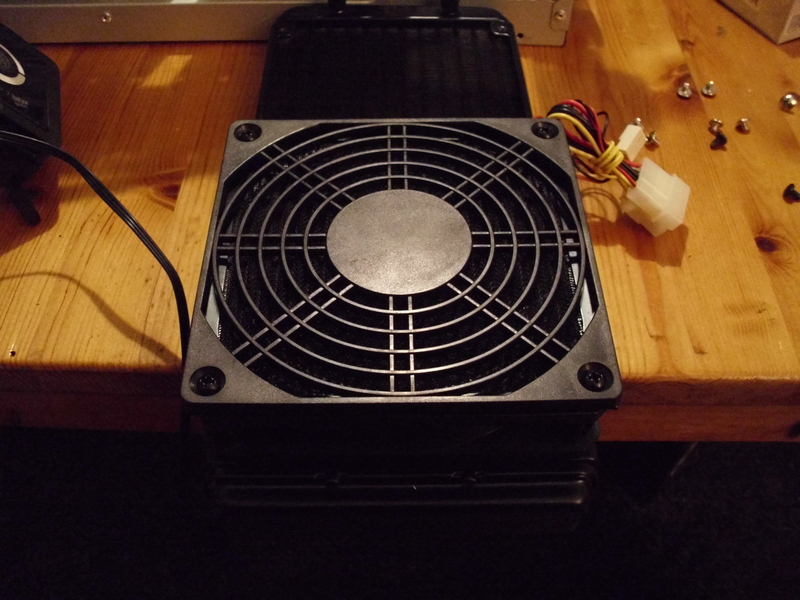

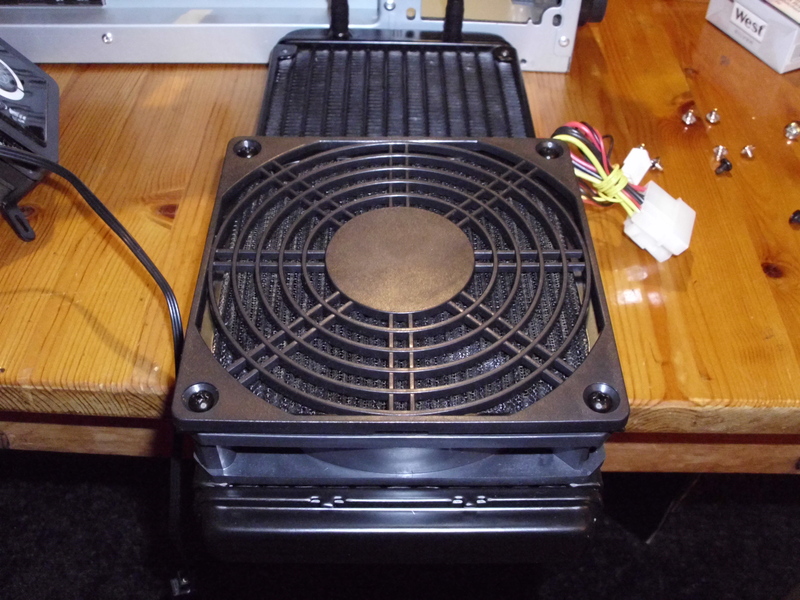

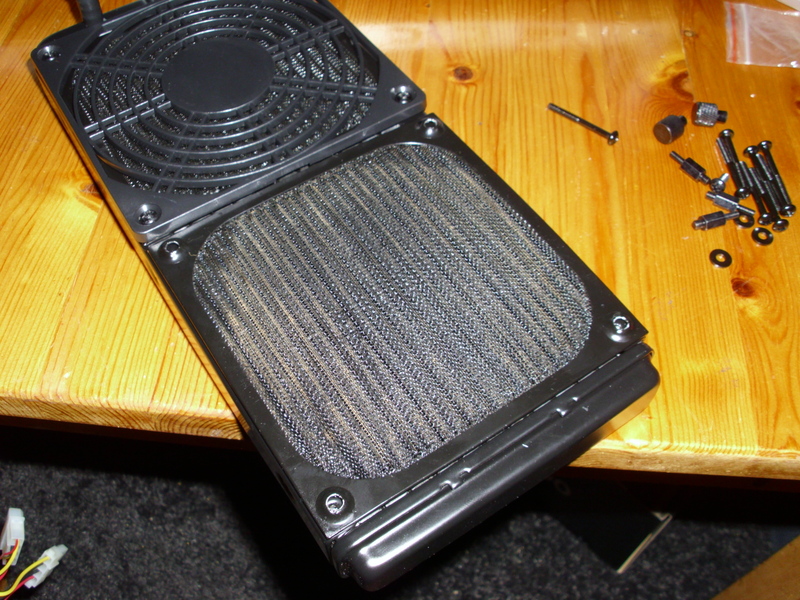

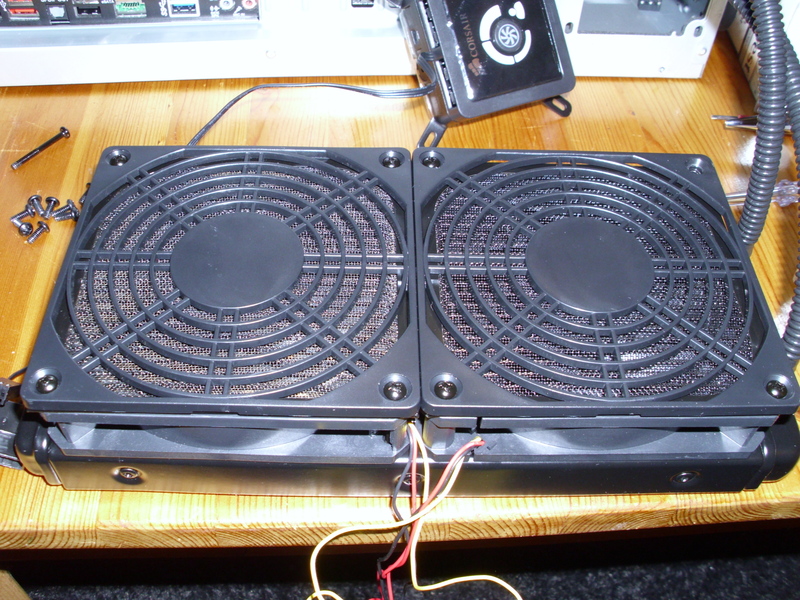

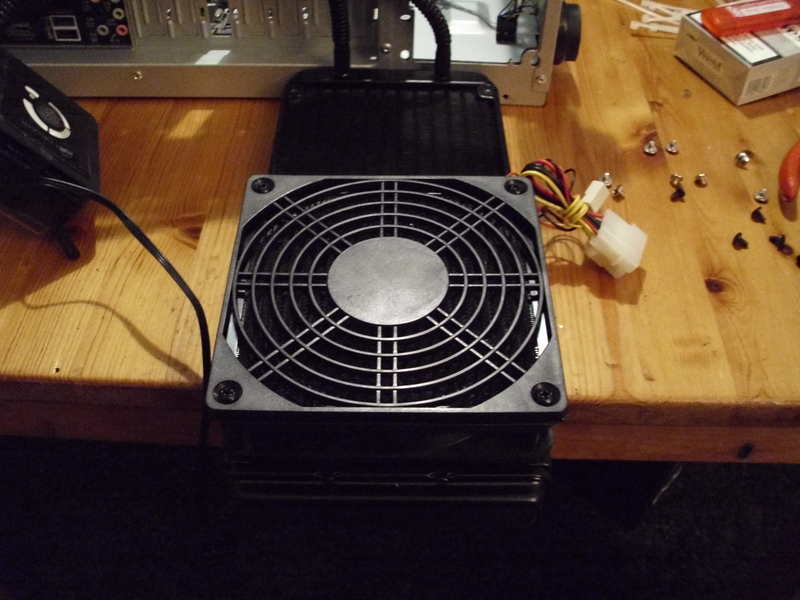

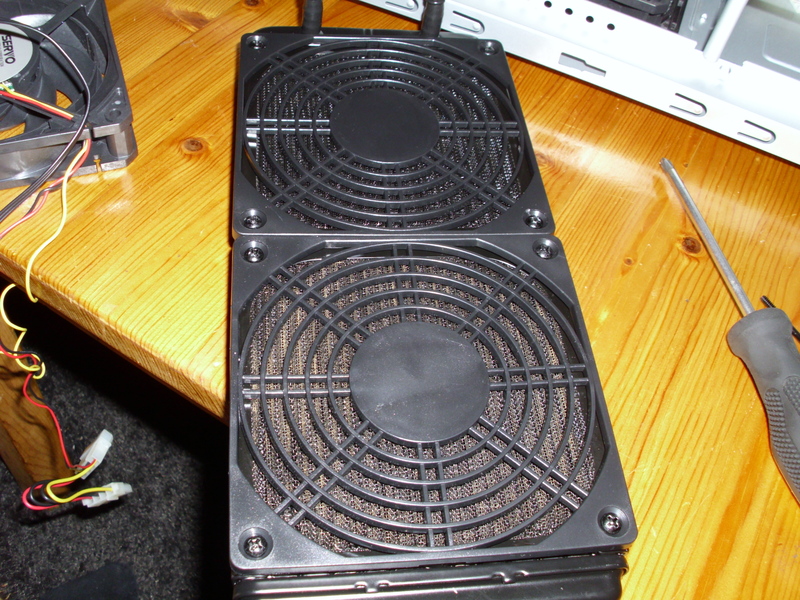

Dann ging es an die Filterei :)
Auch wenn einige unter Euch die Filter bei den Auslasslüftern für überflüssig oder sinnfrei halten, ich verbaue die trotzdem.

dsci0626ckwf-jpg.472557

dsci0648j8ak-jpg.472553

dsci0647n8en-jpg.472554

dsci06516kjc-jpg.472552

dsci0627s8rc-jpg.472556

dsci0652rko8-jpg.472551

dsci062878mn-jpg.472555

dsci0658v857-jpg.472548

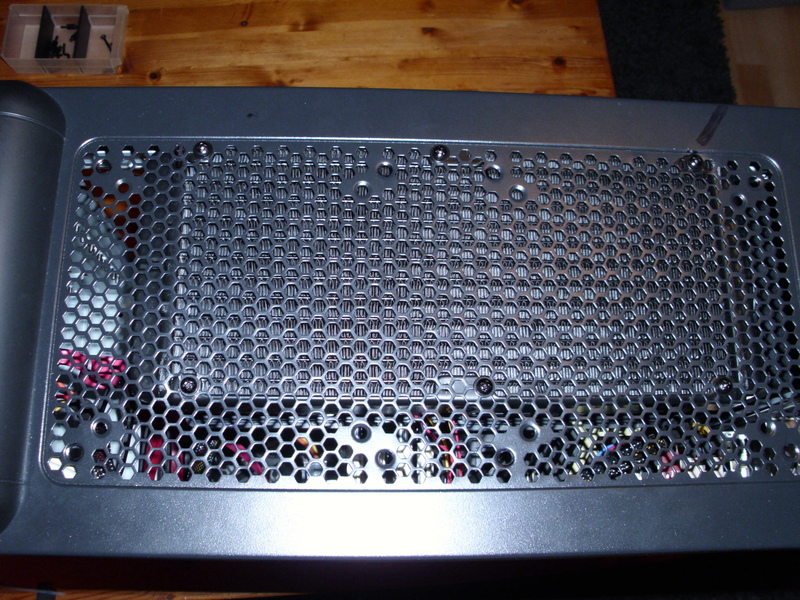

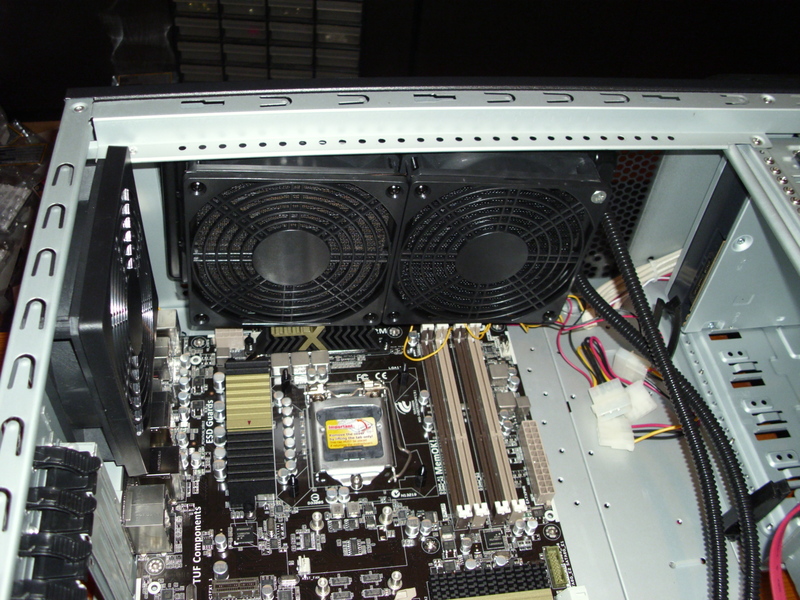

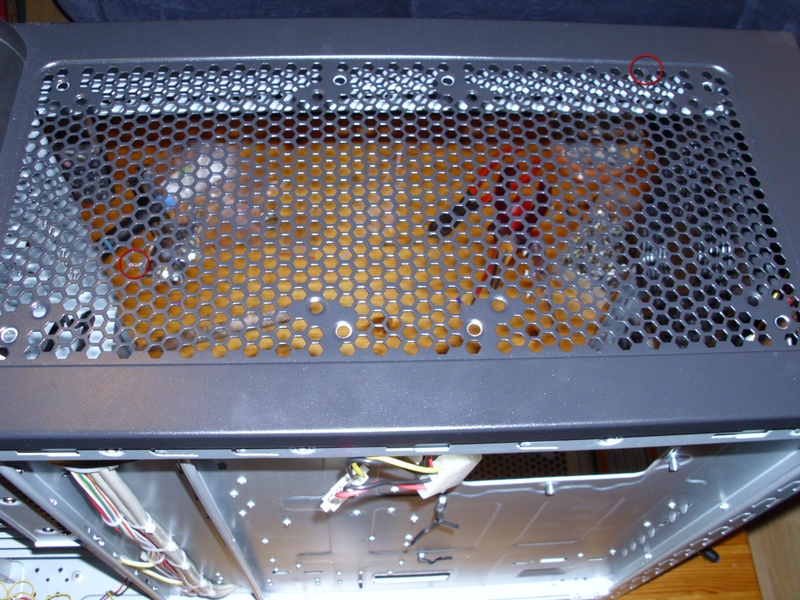

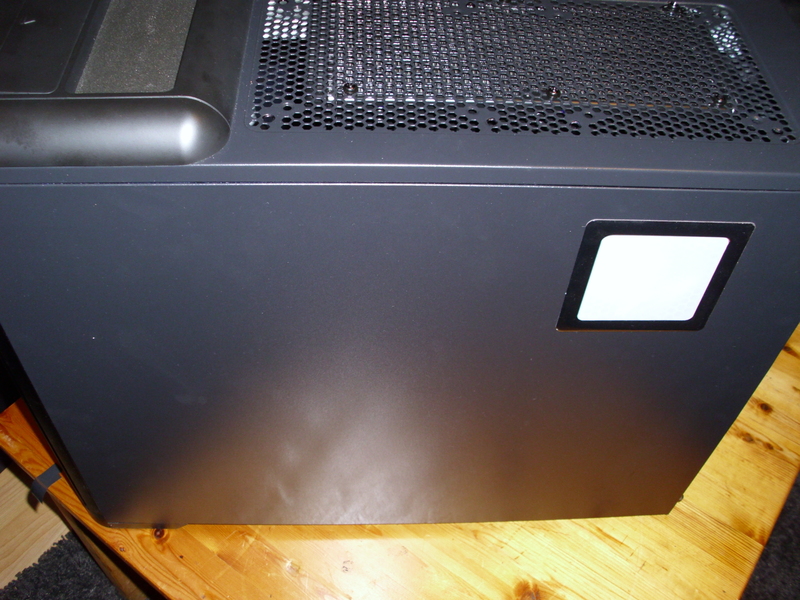

Am Gehäusedach musste ich leider zwei Anpassungen vornehmen... dabei habe ich mich gleich am Gehäuse verewigt :klatsch::heul:
Die Schraubenlöcher im Dach mussten gemodded werden. Etwas mehr Variabilät bei der Lüfterpositionierung wäre von AeroCool schon wünschenswert gewesen. :daumen2:

dsci06569kmp-jpg.472549

dsci0015lkdm-jpg.472547


Es besteht KEIN Platz zwischen der WaKü und den Rams. Das war eine knappe Sache. Beinahme hätte ich mein Konzept noch einmal überarbeiten müssen... aber es passt. Mehr Bilder dazu im 8. Teil.

dsci06535j3c-jpg.472550


Teil 8 mit den SSD´s, die Heute angekommen sind folgt gleich :banane:


Anhänge

  • dsci06256ksp.jpg
    308,7 KB · Aufrufe: 314
  • dsci0624kkb1.jpg
    305,4 KB · Aufrufe: 305
  • dsci0623lk62.jpg
    351,3 KB · Aufrufe: 304
  • dsci0015lkdm.jpg
    309 KB · Aufrufe: 307
  • dsci0658v857.jpg
    335,1 KB · Aufrufe: 313
  • dsci06569kmp.jpg
    266,7 KB · Aufrufe: 305
  • dsci06535j3c.jpg
    294,5 KB · Aufrufe: 316
  • dsci0652rko8.jpg
    341,9 KB · Aufrufe: 310
  • dsci06516kjc.jpg
    261,2 KB · Aufrufe: 313
  • dsci0648j8ak.jpg
    268,8 KB · Aufrufe: 321
  • dsci0647n8en.jpg
    272,8 KB · Aufrufe: 320
  • dsci062878mn.jpg
    353,4 KB · Aufrufe: 309
  • dsci0627s8rc.jpg
    328,6 KB · Aufrufe: 305
  • dsci0626ckwf.jpg
    339,2 KB · Aufrufe: 311
uuh Teil 8 :sabber:
Bis hierhin schauts doch richtig gut aus.
Und solange die Rams passen, ist es auch gut :daumen:

Kannst du mir aber mal nen Gefallen tun?
Kannst du mal die exakte Breite der Staubfilter abmessen?
Ich spiele mit dem Gedankensolche in mein Sharkoon T9 zu verbauen.
Da sind ja extra Klemmen für die Plastikstaubfilter, aber vorher zu wissen, ob die auch passen, hat was. ;)

Update Teil 8

Die SSD-Festplatten ziehen ein :D

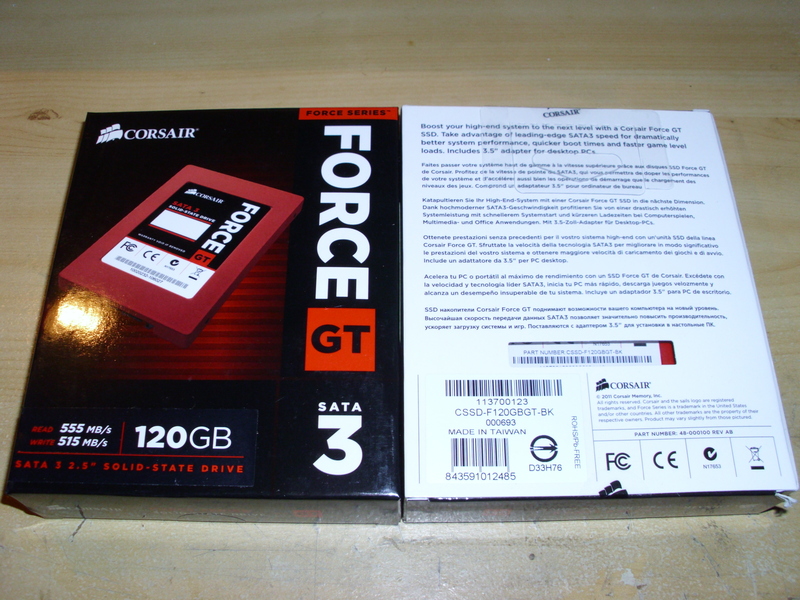

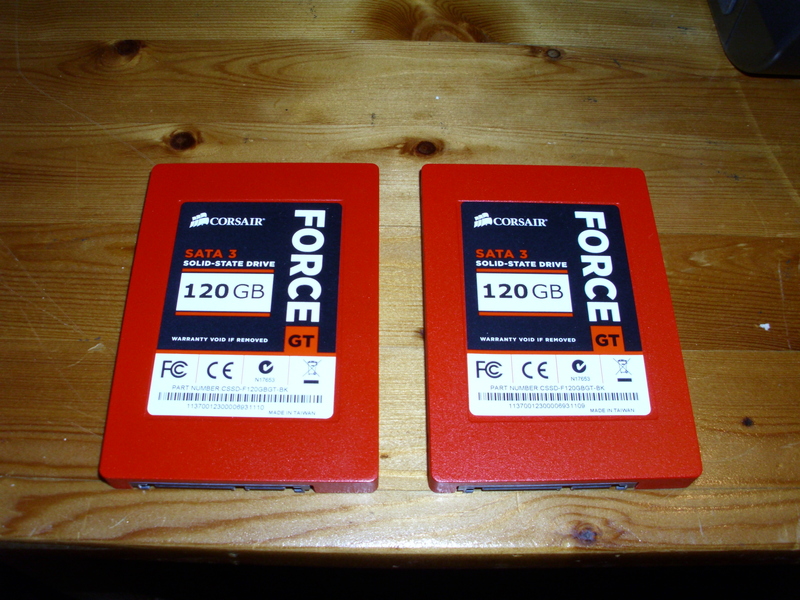

Das Paket kam heute bei mir an, juhu!!! Gleich mal nachgeguckt ob es auch die Richtigen SSD´s sind...

dsci0005c6lr-jpg.472587


Tatatataaaaa jippy!!! Endlich die Richtigen, also gleich mal eine Nahaufnahme.

dsci000600mj-jpg.472588

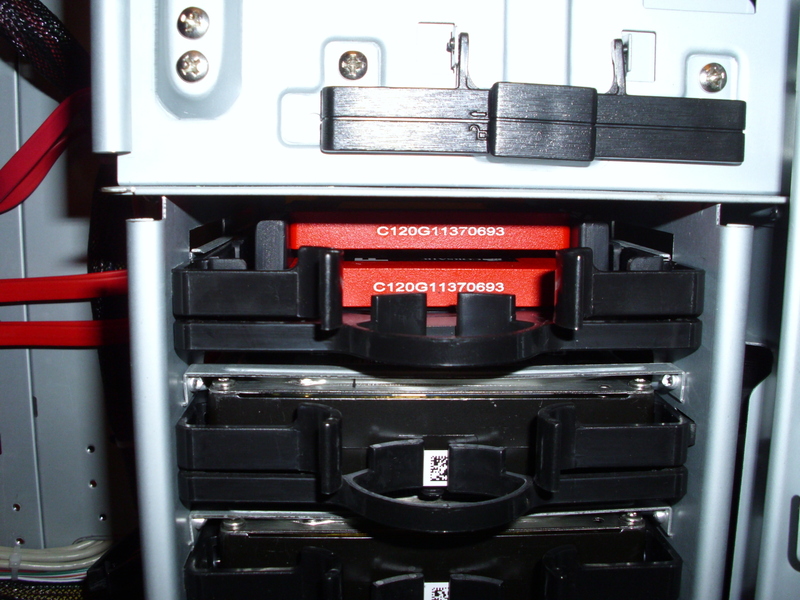

Die Montage der Platten ist ja denkbar einfach... wäre da nicht das Winkelproblem. Bei dem bestellten 2x SSD-Rack für 1x 3,5" sitzen die SSD´s genau übereinander. Da ich jedoch die SATA3-Kabel mit dem Winkelstecker verbaue, passt leider das 2. Kabel nicht an die Festplatte :wall:.
Also was machen? Hmm ich habe die Verschaubungspunkte an dem SSD-Rack gemodded um neue / andere Befestigungspunkte zu bekommen. Dadurch sitzt die obere SSD etwas weiter hinten im HDD-Schacht.

dsci0008v49s-jpg.472590

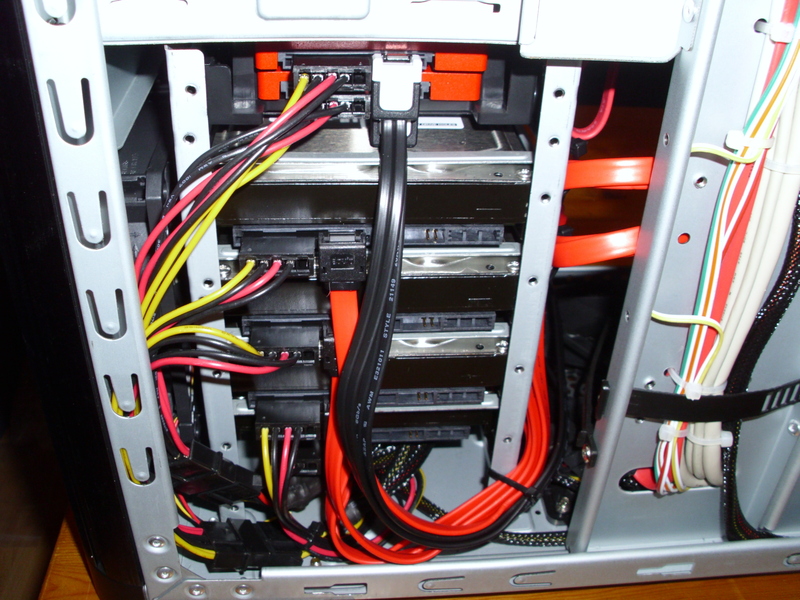

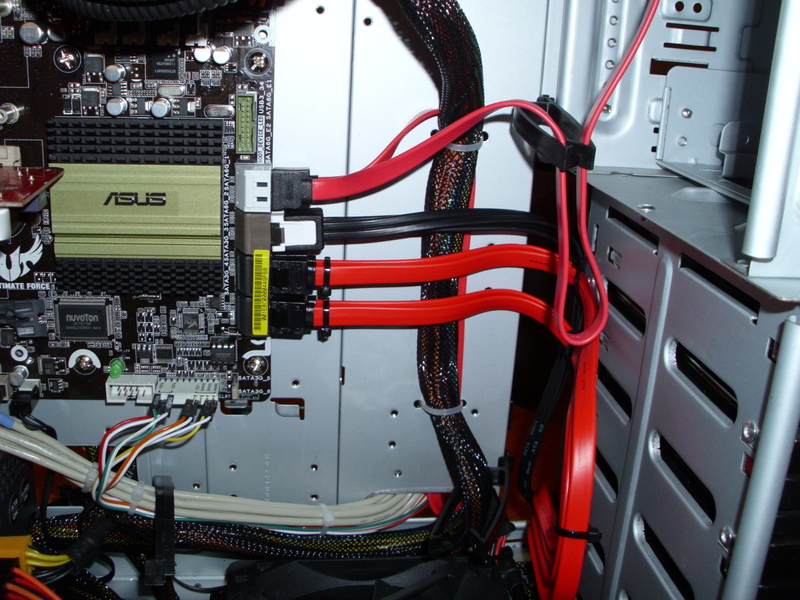

Anschließend habe ich noch die Strom- und SATA-Kabel angeschlossen, alles passt. ich bin begeistert!!! :hail:

dsci0007c6x2-jpg.472589

dsci00093652-jpg.472591

dsci0012m5qp-jpg.472592

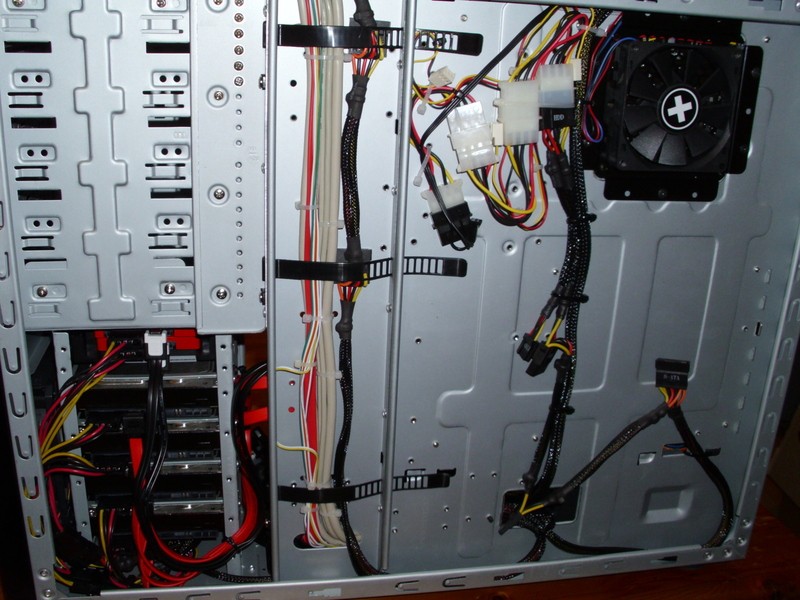

Nach Fertigstellung der HDD-Miserie blieb nur noch die Backplaneverkabelung. Ich glaub das ist mir einigermaßen gelungen.

dsci0014w5tq-jpg.472594

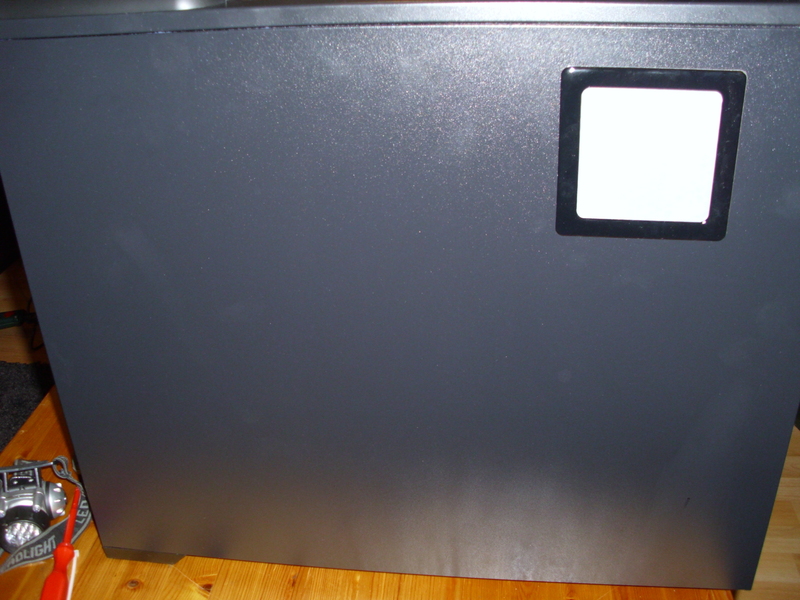

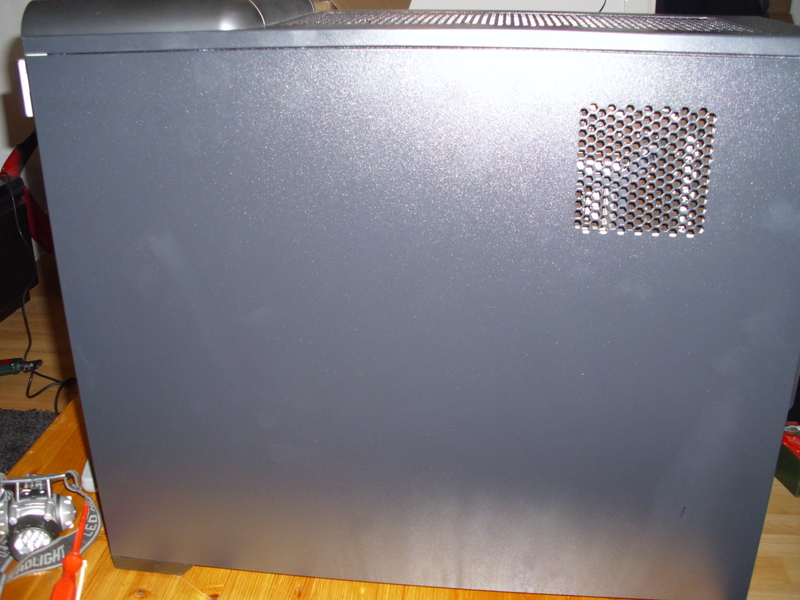

Schnell noch die Gehäusetür samt Magnetstaubfilter dran und fertig ist der Server!!! :daumen: Das war ja einfach :lol:

dsci067636fj-jpg.472595

dsci0677w3ei-jpg.472596

dsci0017dvd4-jpg.472597

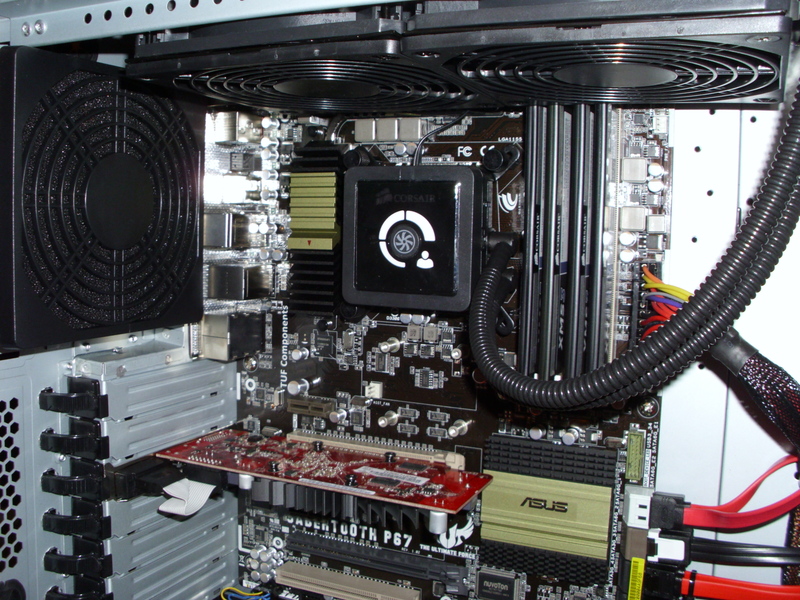

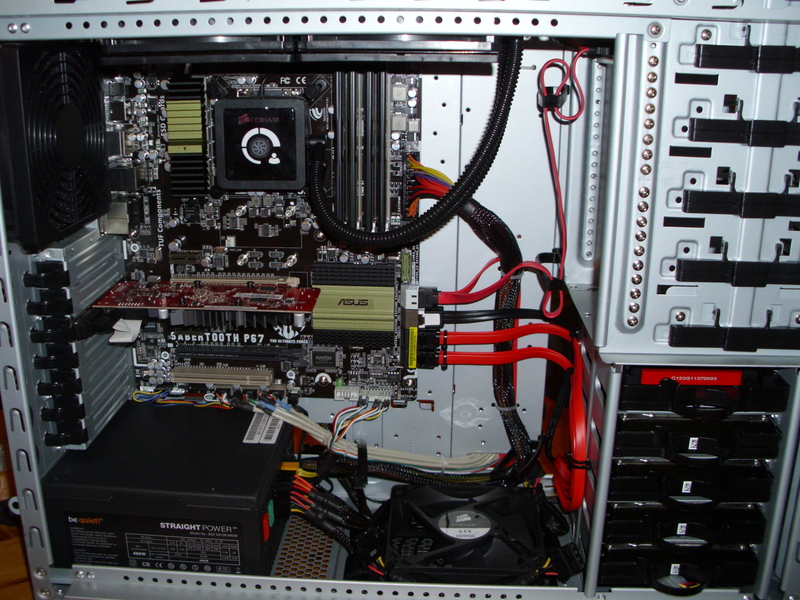

Nachtrag: Die Wakü und die Rams.

dsci0013yvc0-jpg.472593


Mehr vom Server gibt es noch diese Woche... wenn ich testhalber Win7 Ultimate X64 installiere!

Lg
Puni


Anhänge

  • dsci0005c6lr.jpg
    310,3 KB · Aufrufe: 312
  • dsci000600mj.jpg
    327,1 KB · Aufrufe: 297
  • dsci0007c6x2.jpg
    321,5 KB · Aufrufe: 297
  • dsci0008v49s.jpg
    269,8 KB · Aufrufe: 299
  • dsci00093652.jpg
    343 KB · Aufrufe: 302
  • dsci0012m5qp.jpg
    306,4 KB · Aufrufe: 306
  • dsci0013yvc0.jpg
    329,7 KB · Aufrufe: 310
  • dsci0014w5tq.jpg
    314,4 KB · Aufrufe: 305
  • dsci067636fj.jpg
    368,5 KB · Aufrufe: 293
  • dsci0677w3ei.jpg
    333,2 KB · Aufrufe: 302
  • dsci0017dvd4.jpg
    383,3 KB · Aufrufe: 305
uuh Teil 8 :sabber:
Kannst du mal die exakte Breite der Staubfilter abmessen?
Ich spiele mit dem Gedankensolche in mein Sharkoon T9 zu verbauen.
Da sind ja extra Klemmen für die Plastikstaubfilter, aber vorher zu wissen, ob die auch passen, hat was. ;)

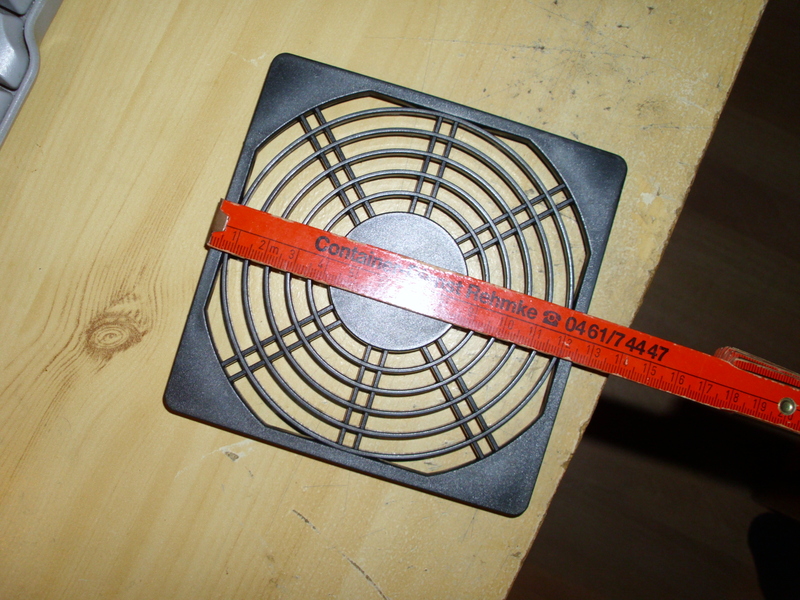

Klar doch, guckst Du hier.
125x125x10 sind die Maße!

dsci002227rz-jpg.472602


ich hoffe es reicht Dir :)


Anhänge

  • dsci002227rz.jpg
    332,7 KB · Aufrufe: 289
Mini-Update 8.1

Heute habe ich erstmal die Raid-Volumen erstellt und bereits Win 7 Ultimate x64 installiert mit Treibern. Bisher gab es keinerlei Probleme, Abstürze oder Freeze.

Anbei 2 Bilder:

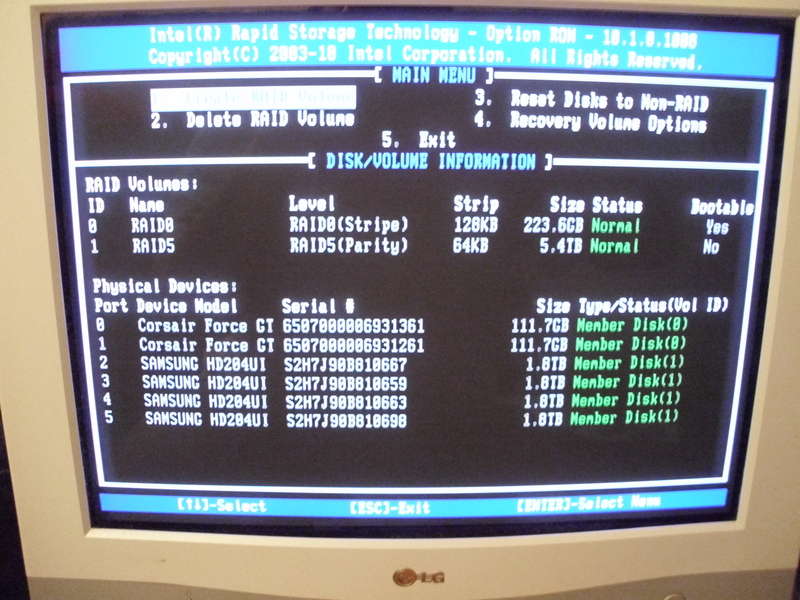

RAID-Erstellung

dsci00269xxe-jpg.472921

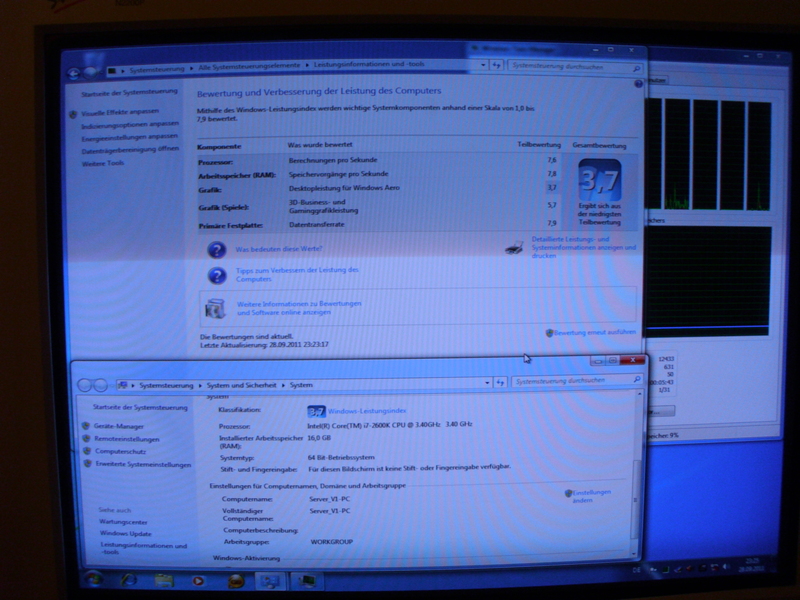

Win 7 Leistungs-Index

dsci00283ybx-jpg.472922


Weitere Bilder mit Benchergebnissen folgen...

Lg
Puni


Anhänge

  • dsci00269xxe.jpg
    295,4 KB · Aufrufe: 431
  • dsci00283ybx.jpg
    374 KB · Aufrufe: 409
Sieht doch vernünftig aus:daumen:

Wie sieht es aus wenn eine HDD in dem Raid 5 Array hoch geht, dann musst du den Server runterfahren und austauschen. Hat dir eine Lösung mit Wechselrahmen nicht gefallen? Ich sehe es in deinem Projekt zwar auch nicht so kritisch, es interessiert mich einfach ;)

Hi Eifelaner,

ja hmm das mit den Wechselrahmen finde ich persönlich sinnvoll bei servern. Aber bei dem Gehäuse wechsel ich die HDD´s fast so schnell, als wären Wechselrahmen verbaut, dass geht super flott von der Hand. Natürlich muss ich dazu die Gehäusetür öffnen, aber das ist voll ok. Ich musste irgendwie im Budget bleiben... und HotSwap PnP sind die Platten trotzdem damit. Bedeutet, ich muss den PC nicht herunterfahren um die defekte HDD zu tauschen... einfach raus damit, neue Platte rein und das Raid-Array wird wieder hergestellt durch Zurückspielen der Paritätsdaten der anderen Platten. Außerdem gehe ich bei den Platten von min 4-5 Jahre Laufzeit aus... alles andere wäre bei der guten Kühlung und den 5,4K rpm schon ein schwaches Bild.

Hey Puni,
schönes Projekt, muss ich ja schon sagen :>
Das mit den Lüftern udn den Filtern find ich geil - wenn, dann eben richtig :D
Und, es gibt doch nichts schöneres als ein Server, den man nicht nur sieht, sondern auch hört. :ugly:

Aber eine Frage habe ich (vlt. einfach nur überlesen):
Waruuuuuum Raid0? :x (Mir is mal n Raid0 abgeschmiert, daher bin ich damit immer überkritisch ...)

Aber bei dem Gehäuse wechsel ich die HDD´s fast so schnell, als wären Wechselrahmen verbaut, dass geht super flott von der Hand....und HotSwap PnP sind die Platten trotzdem damit.

Na dann hab ich nüscht gesagt und Papa ist glücklich :daumen:

Gut Raid 0 oder 1 bei den SSD's seh ich das eigentlich auch nicht mehr so kritisch. In deinem Fall ist es ja "nur" ein Game-Server, wobei es trotzdem ärgerlich wäre wenn das System wegen einem Systemfestplattenschaden evtl. ein paar Tage ausfällt.

Hey Puni,
schönes Projekt, muss ich ja schon sagen :>
Das mit den Lüftern udn den Filtern find ich geil - wenn, dann eben richtig :D
Und, es gibt doch nichts schöneres als ein Server, den man nicht nur sieht, sondern auch hört. :ugly:

Aber eine Frage habe ich (vlt. einfach nur überlesen):
Waruuuuuum Raid0? :x (Mir is mal n Raid0 abgeschmiert, daher bin ich damit immer überkritisch ...)

- Danke danke, der Server macht einen coolen Sound ;)
- Warum RAID 0? Tja ganz einfach... wir brauchen Lese-/Schreibperformance.
- Ist RAID 0 nicht zu unsicher? Im Prinzip schon, da geb ich dir Recht. Für ein RAID 0+1 o 10 war kein Platz bzw kein Geld vorhanden :D, daher werden auch täglich 2 Backups in der Downtime laufen lassen. Das Backup werden wir dann auf dem RAID 5 verteilen. Sollte eine der SSD ausfallen, läuft der Server mit nur einer SSD weiter, bis Ersatz da ist. Dazu packen wir das Backup der 2 SSDs nach einem Crash auf eine zusammen. Wenn die 2. wieder da ist, geht es gesplittet weiter. Das wird aber unser Software-Hoschie regeln wie das geht.

Na dann hab ich nüscht gesagt und Papa ist glücklich :daumen:

Gut Raid 0 oder 1 bei den SSD's seh ich das eigentlich auch nicht mehr so kritisch. In deinem Fall ist es ja "nur" ein Game-Server, wobei es trotzdem ärgerlich wäre wenn das System wegen einem Systemfestplattenschaden evtl. ein paar Tage ausfällt.

- Schön wenn der Papa glücklich ist ;)
- Kritisch sehe ich die RAID-Konstruktion ebenfalls nicht, auch wenn SSDs ebenso schnell und einfach defekt sein / gehen können, wie normale Magnetscheiben-HDDs. Wir werden es sehen...

Zum Thema Wechselrahmen noch mal: wenn wir weitere Server aufbauen bzw. konstuieren, dann werde ich das, wenn möglich, in die neueren Planungen mit beachten und neu bewerten.

Lg
Puni

Ist denn der Server bei euch in der Nähe?
Weil wenn eine SSD aus dem Raid ausfällt läuft da ja erst mal gar nichts mehr.
Oder andersrum - ich stell mir grad die Frage, wie ihr das Backup von dem Raid auf die eine SSD spielen wollt? :)

Ist denn der Server bei euch in der Nähe?
Weil wenn eine SSD aus dem Raid ausfällt läuft da ja erst mal gar nichts mehr.
Oder andersrum - ich stell mir grad die Frage, wie ihr das Backup von dem Raid auf die eine SSD spielen wollt? :)

- Ja der Server ist nachher in der Nähe von 2 Admins. Innerhalb von ca 15min kommen die dahin.
- Es gibt Software-RAID bzw spezielle Backupprogramme, bei denen man das individuell steuern kann. Ob wir das so machen weiss ich nicht, bin ja nur für die harten Dinge des Lebens zuständig :ugly:

Ddu darfst das System-Array halt nur halb voll werden lassen, dann passt es nachher auch auf eine SSD :ugly:

- Jep, dass wäre eine Möglichkeit...

Update Teil 9

so ihr Wartenden... jetzt folgen die Benchmarks.
Ich war diese Woche über im Urlaub, daher verzeit mir bitte die Verspätung.

Das Overclocking hat sich etwas schwierig gestaltet. Trotz V-Core von 1,5V - 1,55V konnte ich keinen stabielen Betrieb über 4,8Ghz (48x100) erzielen. Weder Phasenanpassung noch das deaktiviren des HT hat etwas gebracht. Da haben wir wohl ein nicht so gutes Exemplar abgekommen... aber es reicht. Aktuell läuft der Server mit 48x100 @ 1,45V.

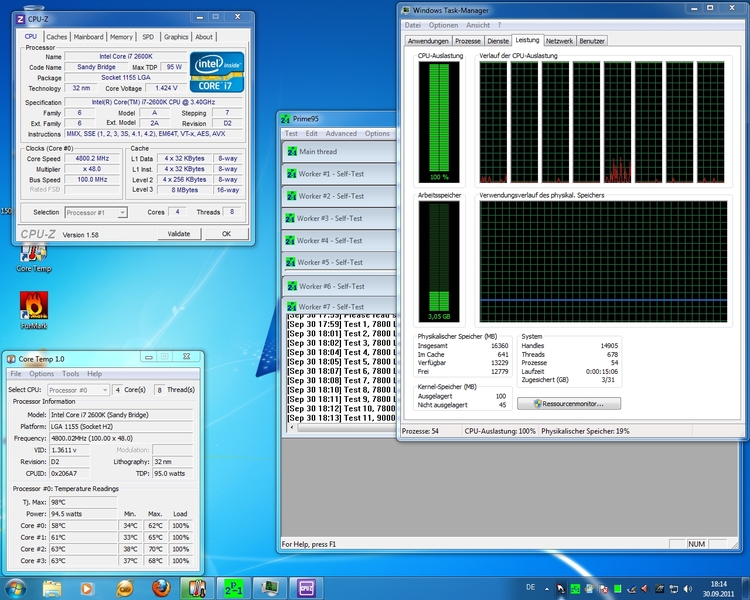

Prime95:

bench_primeeo0m-jpeg.475487

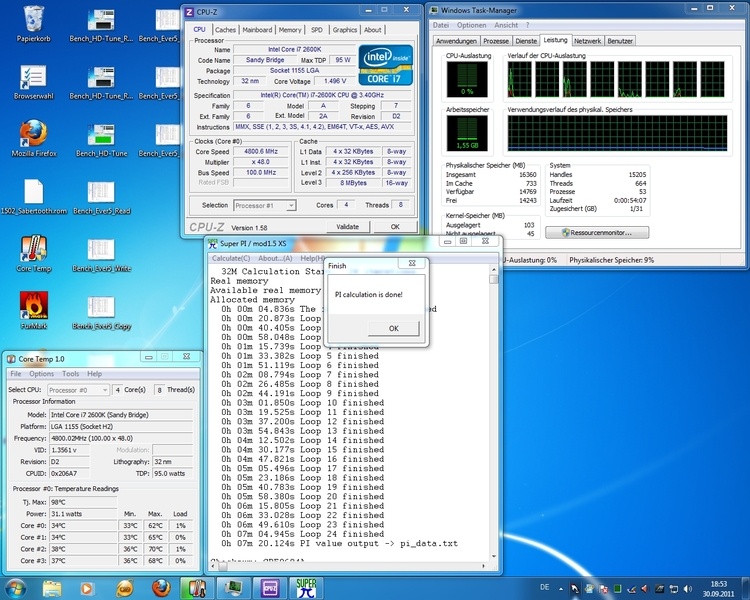

SuperPi:

bench_superpicrjx-jpeg.475488


Everest-Benchmarks Speicher-Performance:

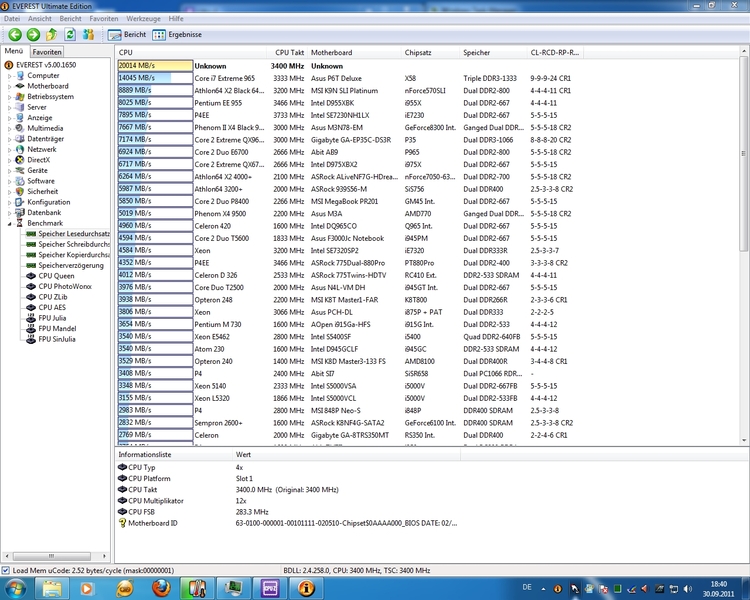

lesen

bench_ever5_readerpu-jpeg.475480

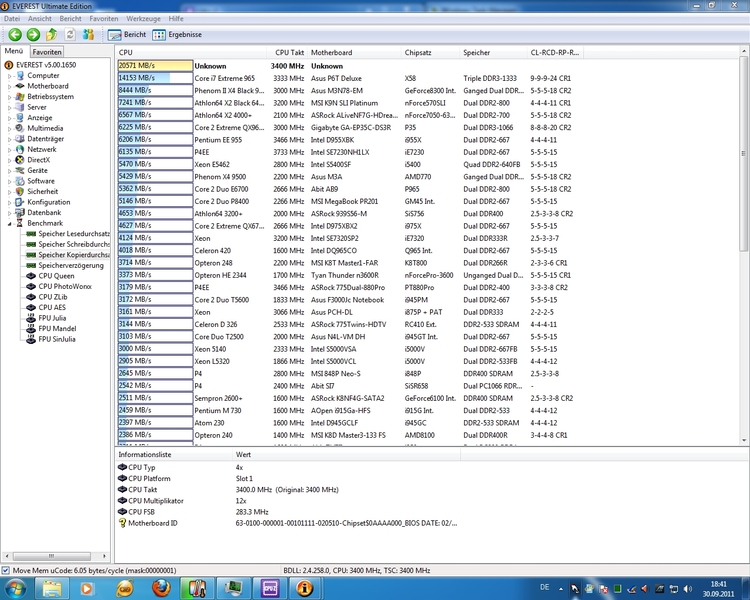

schreiben

bench_ever5_writekp7z-jpeg.475481

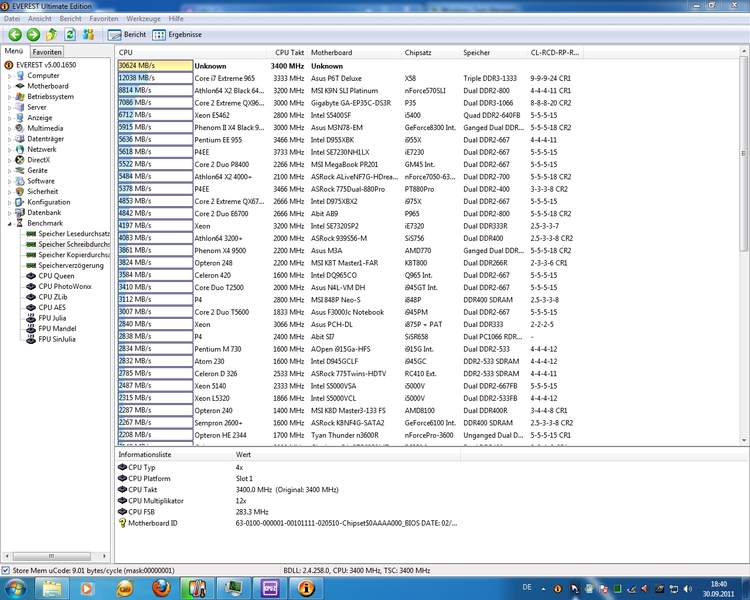

kopieren

bench_ever5_copyzoue-jpeg.475474

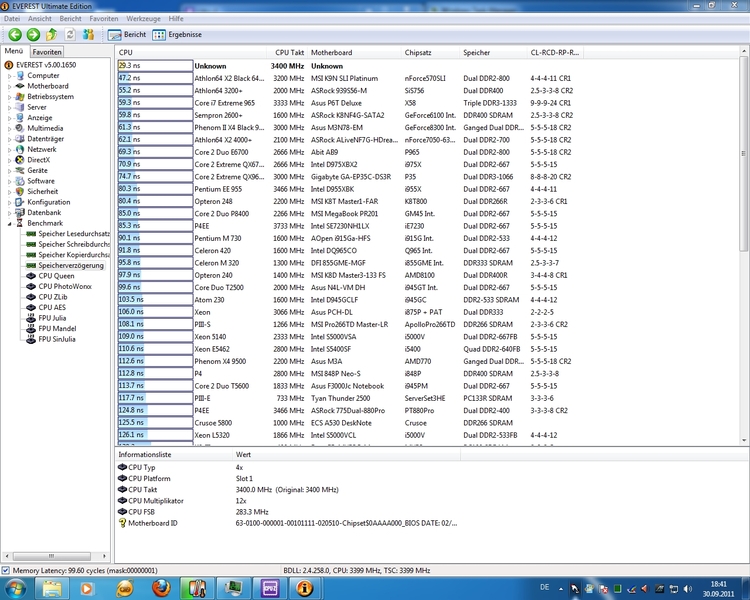

Latenz

bench_ever5_latenz8q0n-jpeg.475477



CPU-Benchmarks:

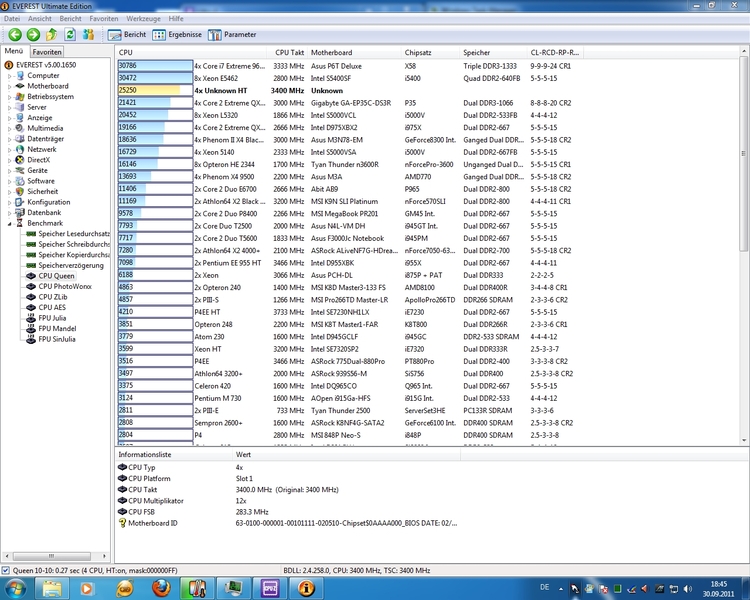

Queen:

bench_ever5_queengrsn-jpeg.475479



PhotoWorxx:

bench_ever5_phhpol-jpeg.475478

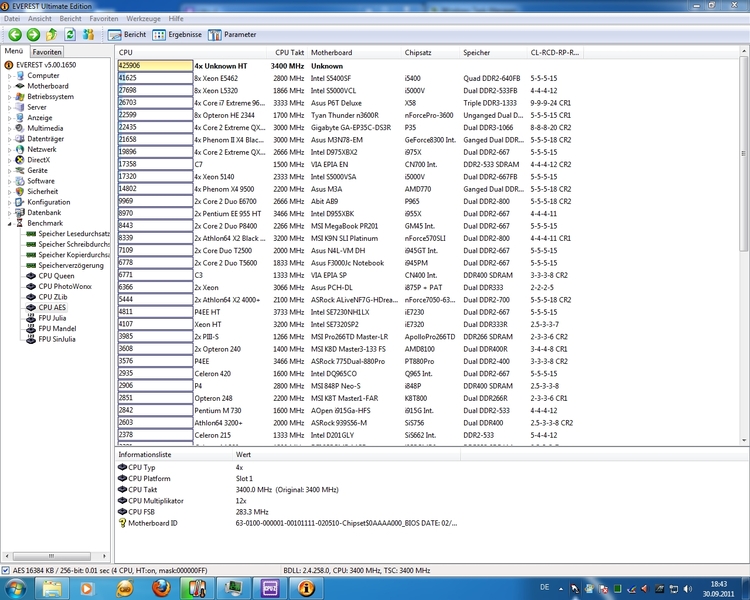

AES:

bench_ever5_aesfpnz-jpeg.475472

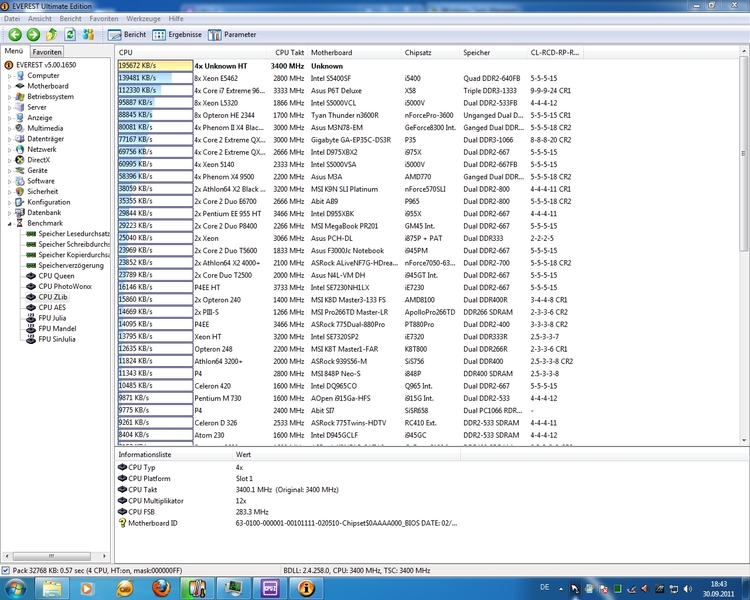

ZLib:

bench_ever5_zlibwrfv-jpeg.475482



FPU-Mandel:

bench_ever5_fpu_mandeyqzl-jpeg.475475



FPU-SinJulia:


bench_ever5_fpu_sinjujqqh-jpeg.475476



HD-Tune

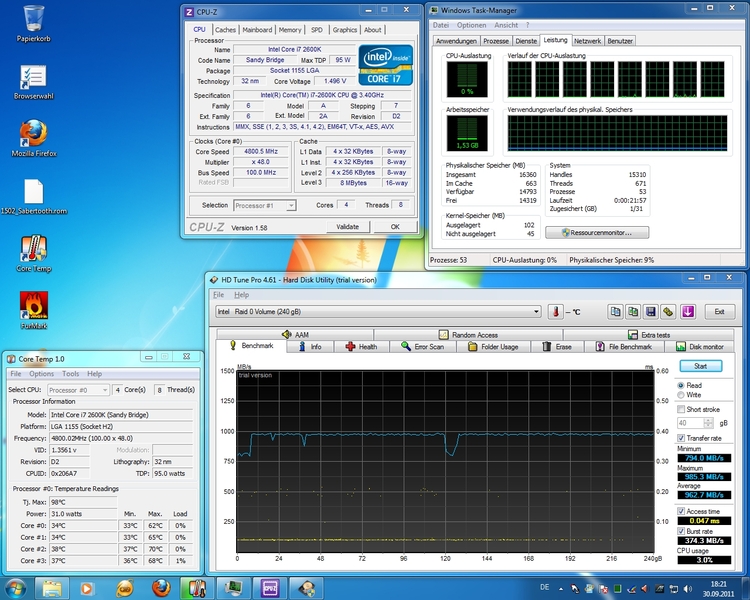

Raid-0-Performance (SSD):

bench_hd-tune_read9pad-jpeg.475484

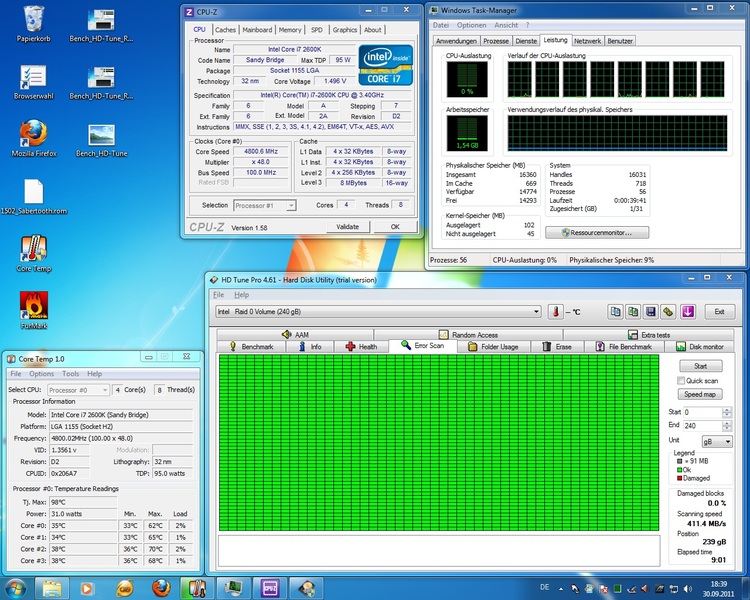

Raid-0-Zustand:

bench_hd-tune0ow6-jpg.475483

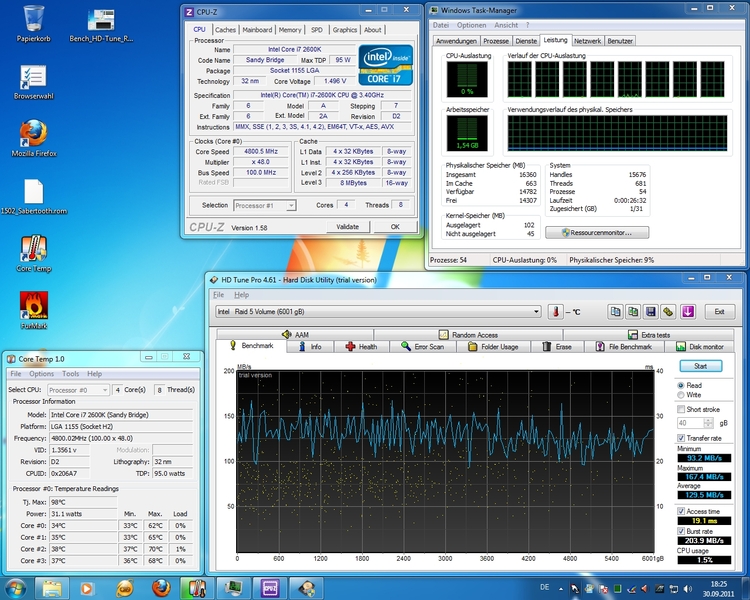

Raid-5-Performance (HDD):

bench_hd-tune_read_r5mq36-jpeg.475486



Nach der ganzen Bencherei bin ich mit der Performance sehr zufrieden. Schöner wäre zwar ein CPU-Takt von über 5Ghz, aber auch mit 4,8Ghz ist der Server richtig flott.

Aktuell ist bereits das Debian 6 OS am laufen.

Was geht schon:
- System Raid ( 2x120GB SSD im Raid 0 )
- Daten Raid ( 4x2TB im Raid 5 )
- SSH
- FTP
- Apache2
- PHP5
- Mysql

Was noch zu tun ist:
- Firewall ( noch schützt die Uni FW xD )
- Mail Server ( Exim4 )
- POP3 / IMAP ( Courier )
- Spamschutz ( spamassassin )
- Viren Schutz ( Clamav )
- Emailadressen ( Vexim2 )
- Mailingliste( Mailman )
- Webmail ( Roundcube )
- Java für MC
- SFTP
- HTTPS zugang
- OpenSSL

Ich halte euch auf dem Laufenden.

Lg Puni
