Herzlich willkommen
Informationen zum Test
Wer kennt das nicht: Man möchte sich einen neuen Gamer-PC zusammenschrauben - eigentlich kein Problem - aber bei der Netzteilwahl steht man dann vor der Frage, welches Modell in welcher Leistungsklasse?
Zusätzliche Forderungen an das neue Netzteil sind: geringer Geräuschpegel, Kabelmanagement, dezente Optik und ansprechender Preis.
be quiet! bekannt für ihre leisen Kühler, Lüfter und Netzteile, präsentiert mit der POWER ZONE Netzteilserie ihre neue Mitteklasse-Serie.
Voll gepackt mit diversen Features wie vollmodulares Kabelmanagement oder einer Cool-Off Funktion sollen die neuen Netzteile zu einem attraktiven Preis im Markt überzeugen.
Daneben warten die Netzteile mit einer Leistung von 650, 750, 850 und 1000 Watt bei einer 80Plus Bronze Zertifizierung auf und setzen natürlich auf einen leisen 135-mm Lüfter aus der Silent Wings Familie; auch können bis zu drei Lüfter direkt ans Netzteil angeschlossen werden, die dann über dieses geregelt werden.
Wir werfen hier heute einen Blick auf die 650W –Variante, die es aktuell für ca. 90-€ zu kaufen gibt und klären was das Power Zone für eine Power hat.
Eingebundener Inhalt
Youtube
An dieser Stelle findest du externe Inhalte von Youtube. Zum Schutz deiner persönlichen Daten werden externe Einbindungen erst angezeigt, wenn du dies durch Klick auf "Alle externen Inhalte laden" bestätigst:
Ich bin damit einverstanden, dass mir externe Inhalte angezeigt werden. Damit werden personenbezogene Daten an Drittplattformen übermittelt.Für mehr Informationen besuche die Datenschutz-Seite.
Was ihr so findet
Sucht euch einen Unterpunkt aus und LOS Gehts!
I. Die Äußerlichkeiten
01.Die Verpackung und Lieferumfang
II. Die Detail-Betrachtung
01. Das Netzteil von Außen
02. Das Innenleben
03. Die technischen Details
04. Die Schutzfunktionen
05. Die Cool OFF Funktion
06. Das modulare Kabelsystem
07. Die Power Cable
08. Einbautest
IV. Der Test
01. Die Testsysteme
02. Die Messwerte der Testsysteme
03. Die Lautstärke
VII. Resümee

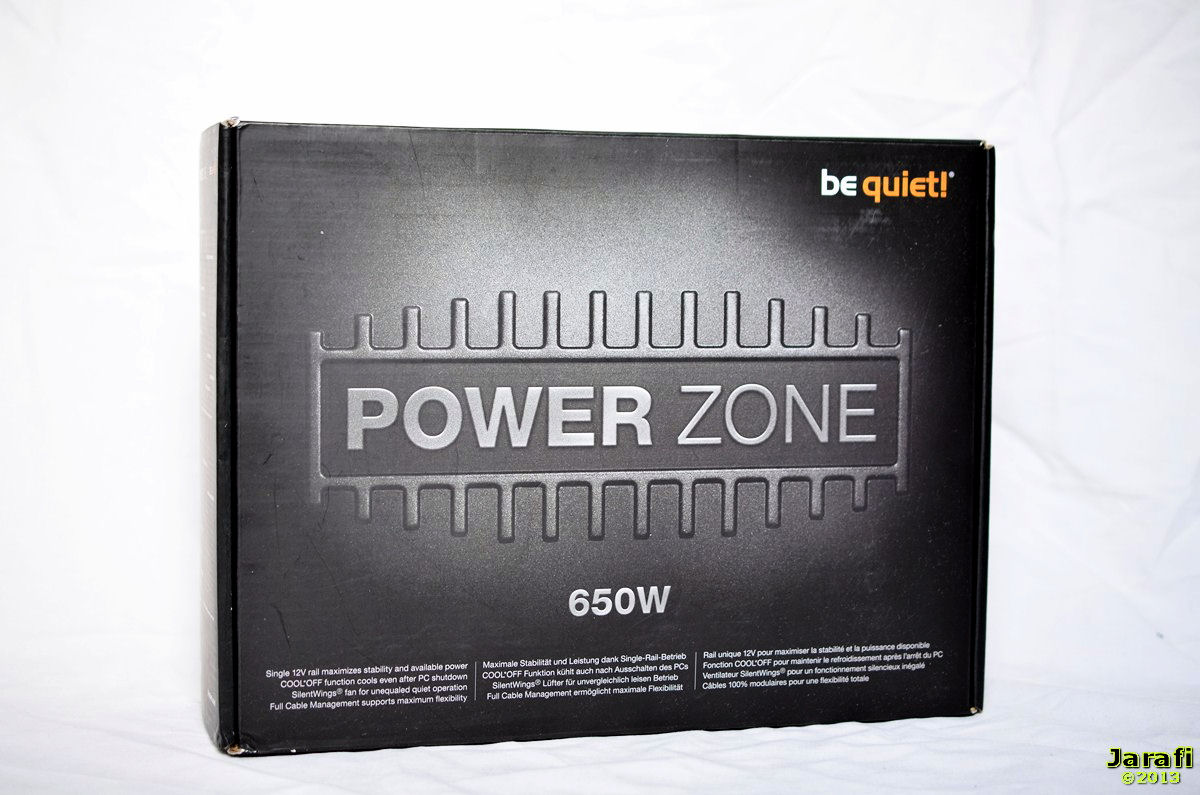

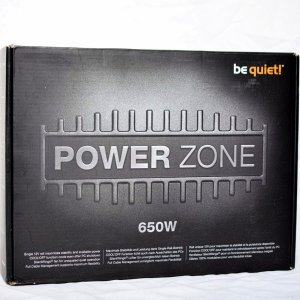

Wie von be quiet! gewohnt, kommt das neue Power Zone in einer dunklen Verpackung daher.
Auf der Front natürlich neben dem be quiet! Schriftzug auch der neue POWER ZONE Schriftzug. An diesem orientiert sich auch das Design des neuen Netzteils - aber dazu später mehr.

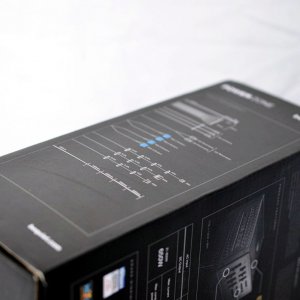

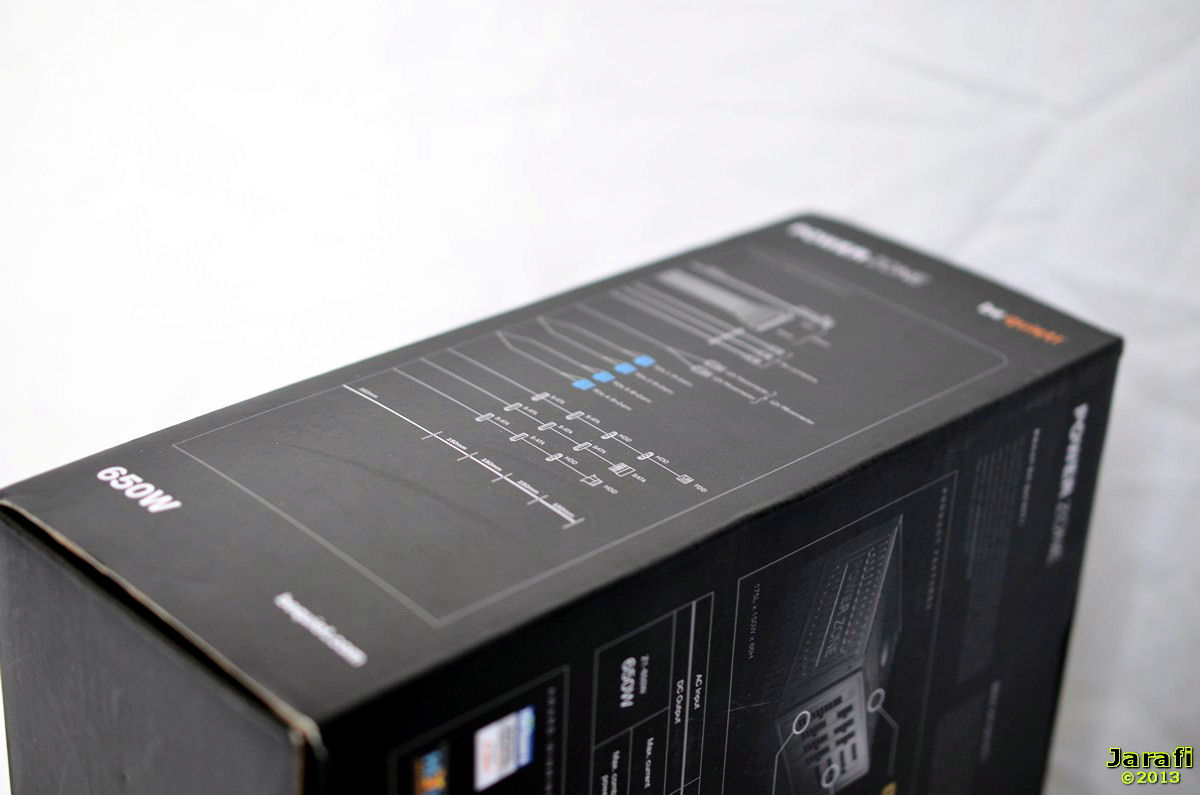

Auf der einen Seite gibt es Informationen zum Kabelbaum, der hier natürlich durch das vollmodulare System optional ist, und die maximal angeschlossenen Kabel wiederspiegelt.
Auf der Rückseite gibt es dann noch eine kurze Erläuterung der Hauptfeatures, sowie die Leistungswerte in einer kleinen Tabelle.
Wie es in der Verpackung aus sieht, schauen wir uns im nächsten Abschnitt an.
Der Lieferumfang
al=i1]Zum Inhaltsverzeichnis[/al]

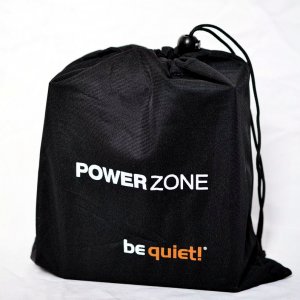

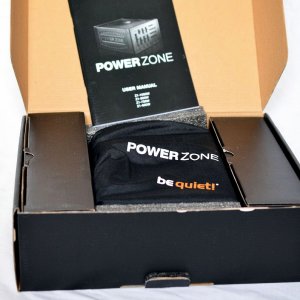

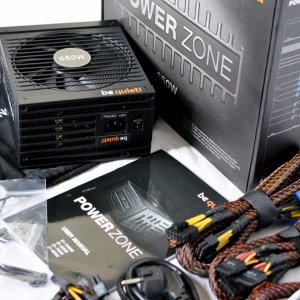

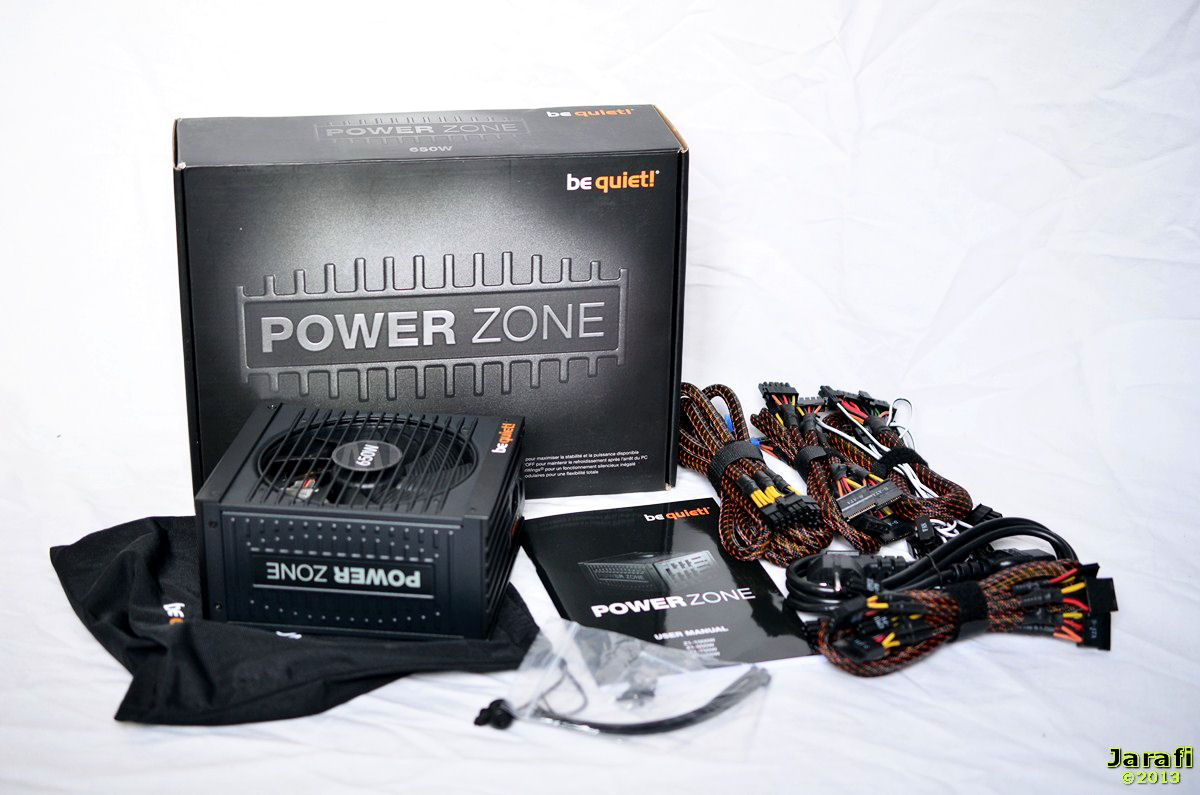

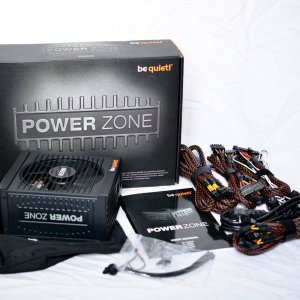

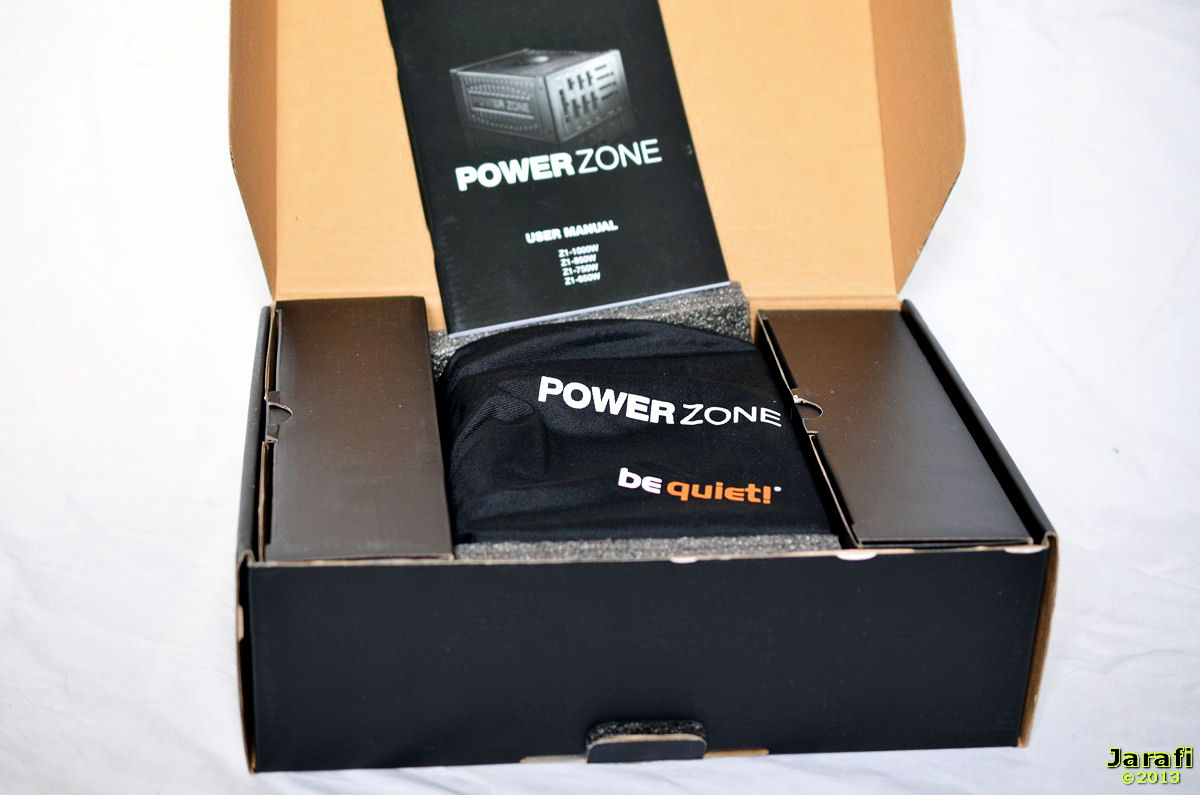

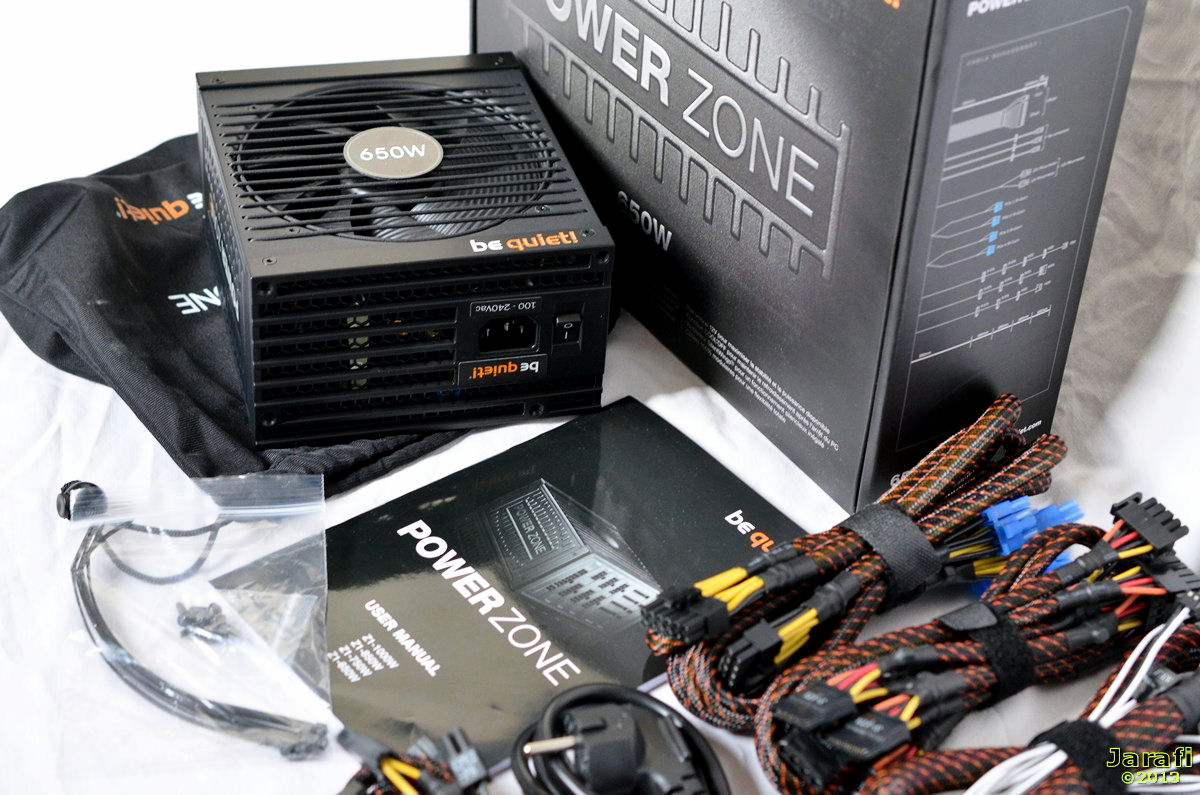

Haben wir die schwarze Umverpackung geöffnet, so wird der Blick frei auf unser neues Power Zone Netzteil in der Mitte der Schachtel, die zum Schutz noch einem in einem kleinen Beutel verstaut ist.

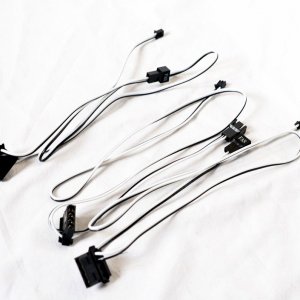

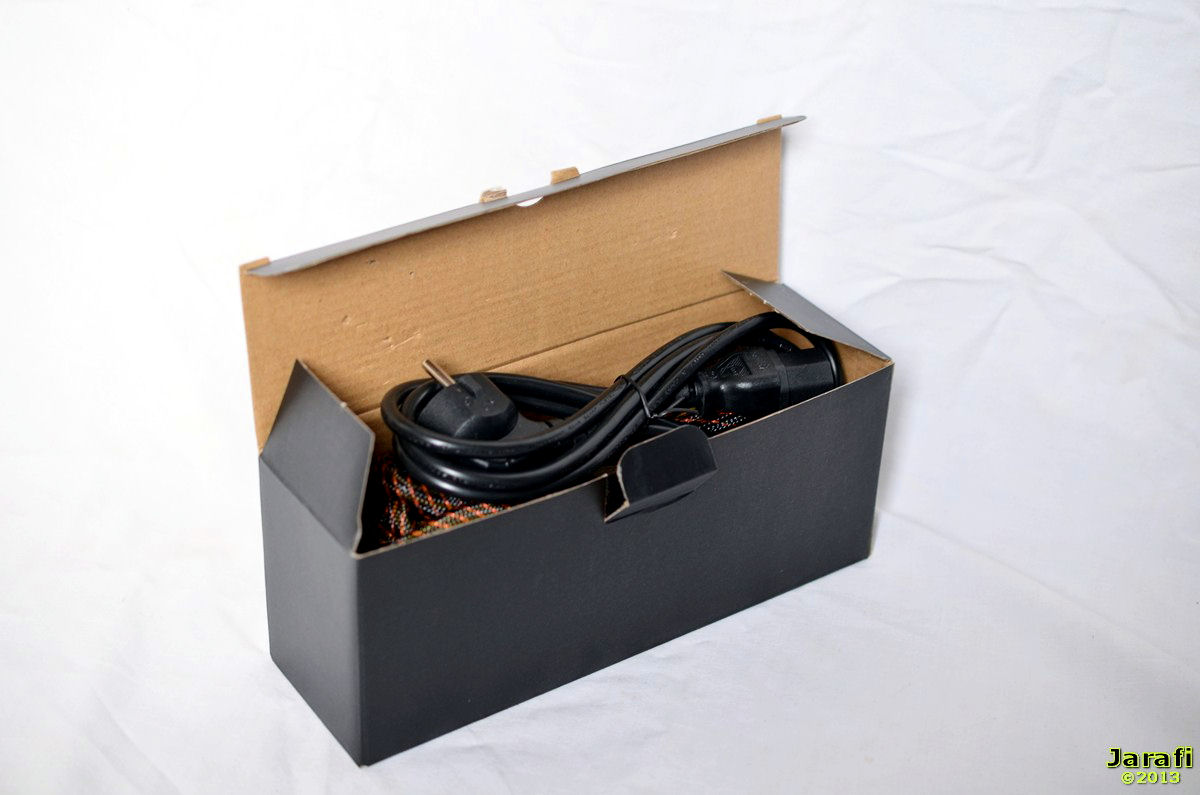

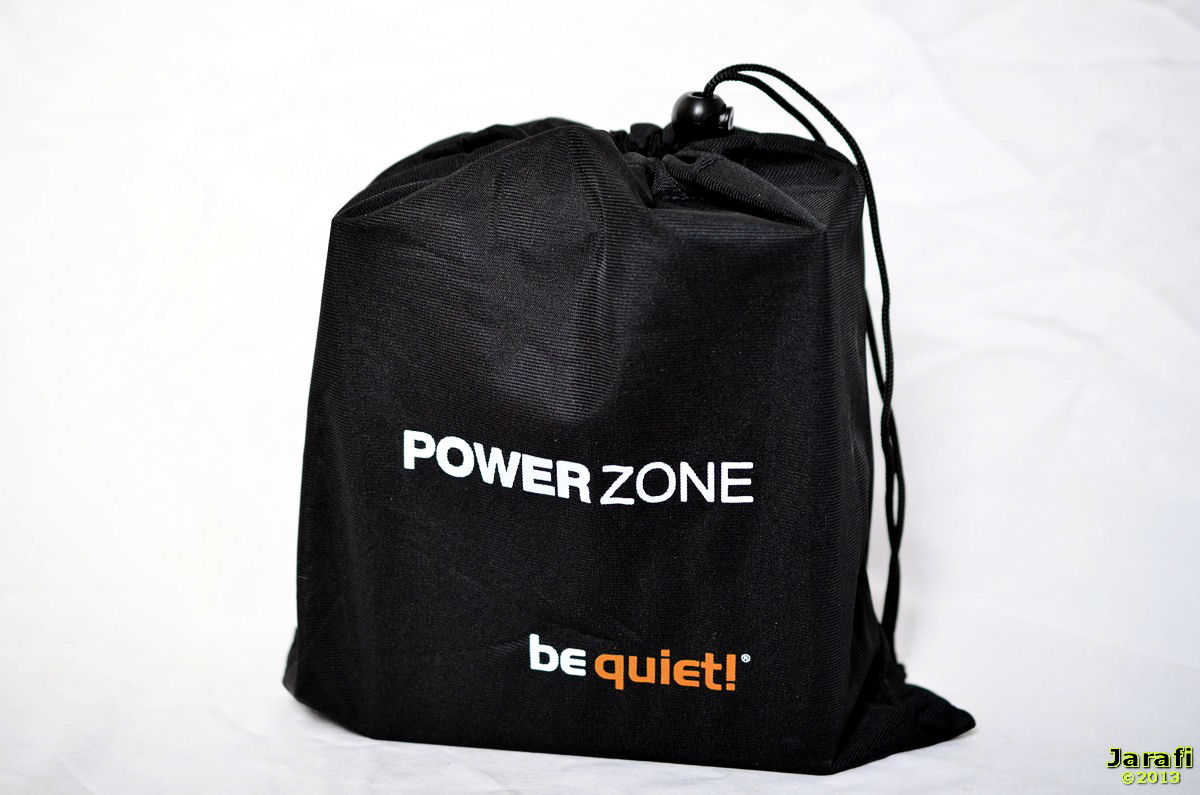

In den beiden schwarzen Schachteln Links und Rechts finden wir das restliche Zubehör, sowie die modularen Kabelstränge.

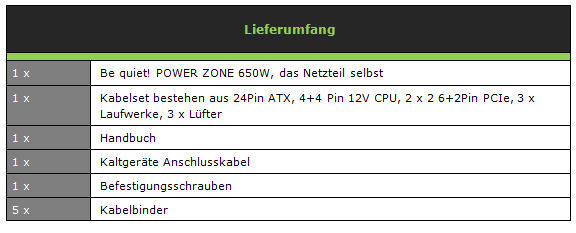

[FONT="]Ich hab euch den kompletten Inhalt in folgender Tabelle zusammengefasst[/FONT]
II. Die Detail-Betrachtung

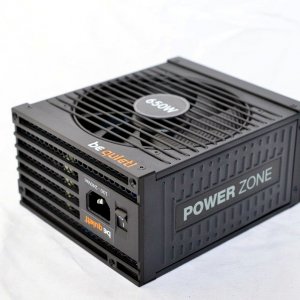

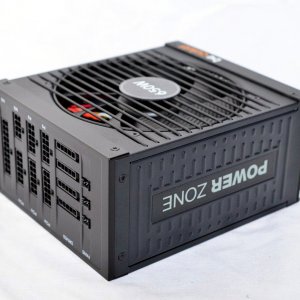

Das Netzteil von Außen

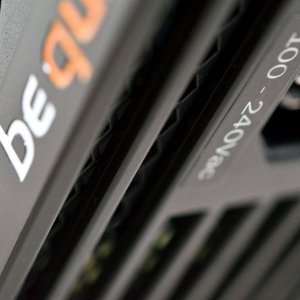

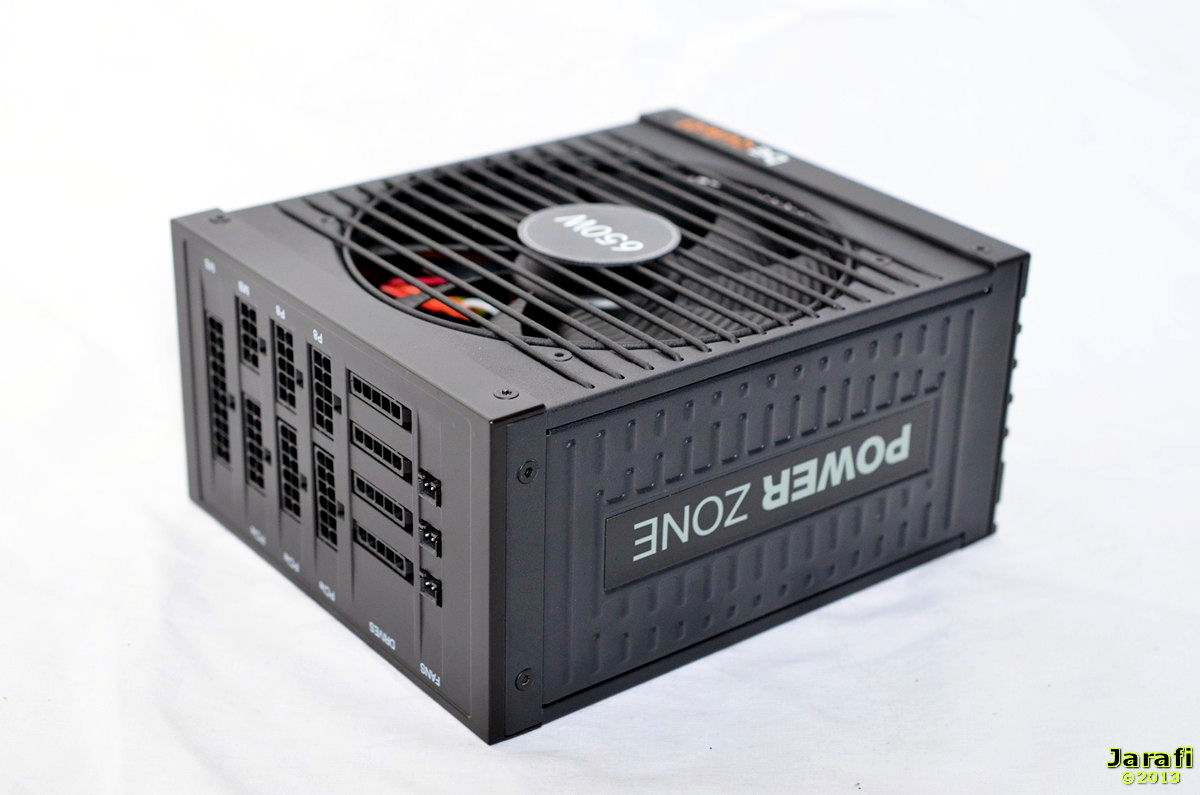

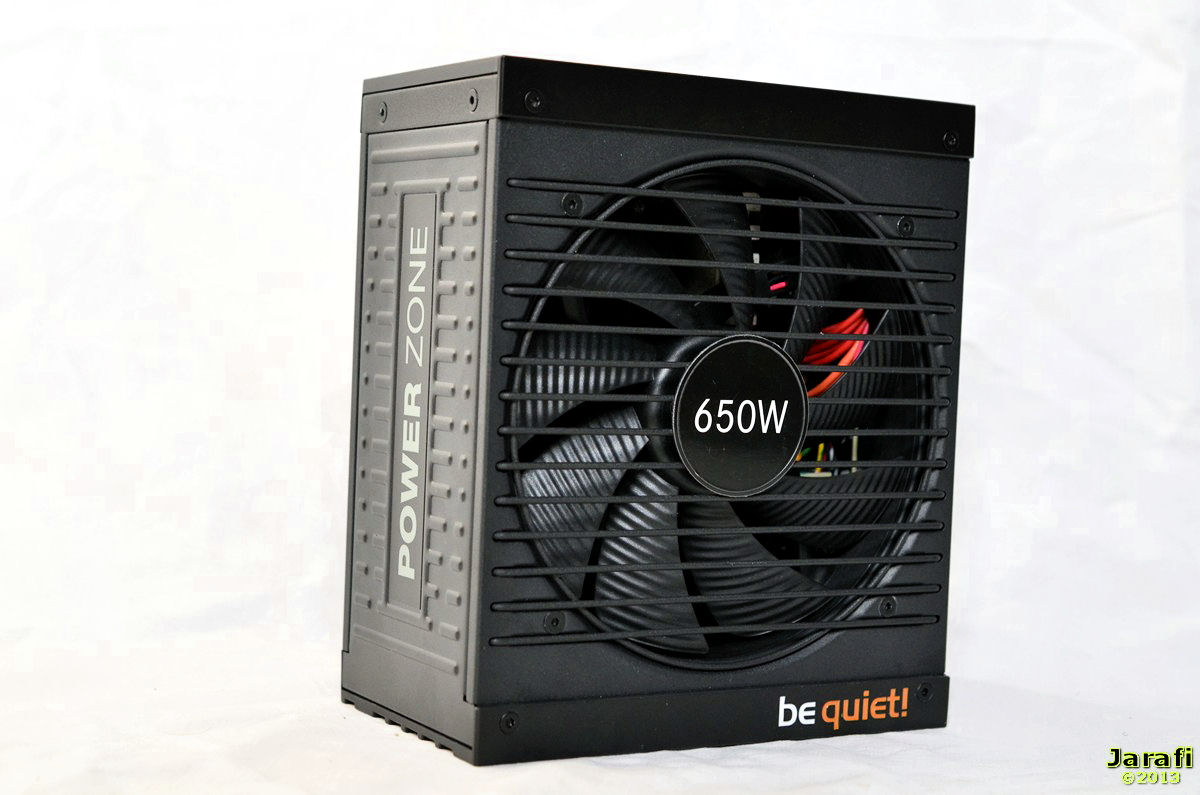

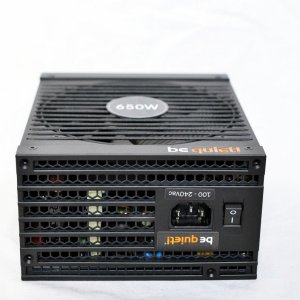

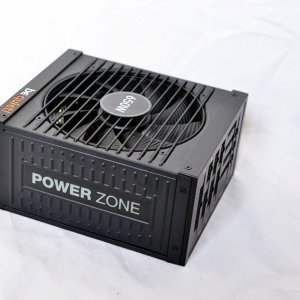

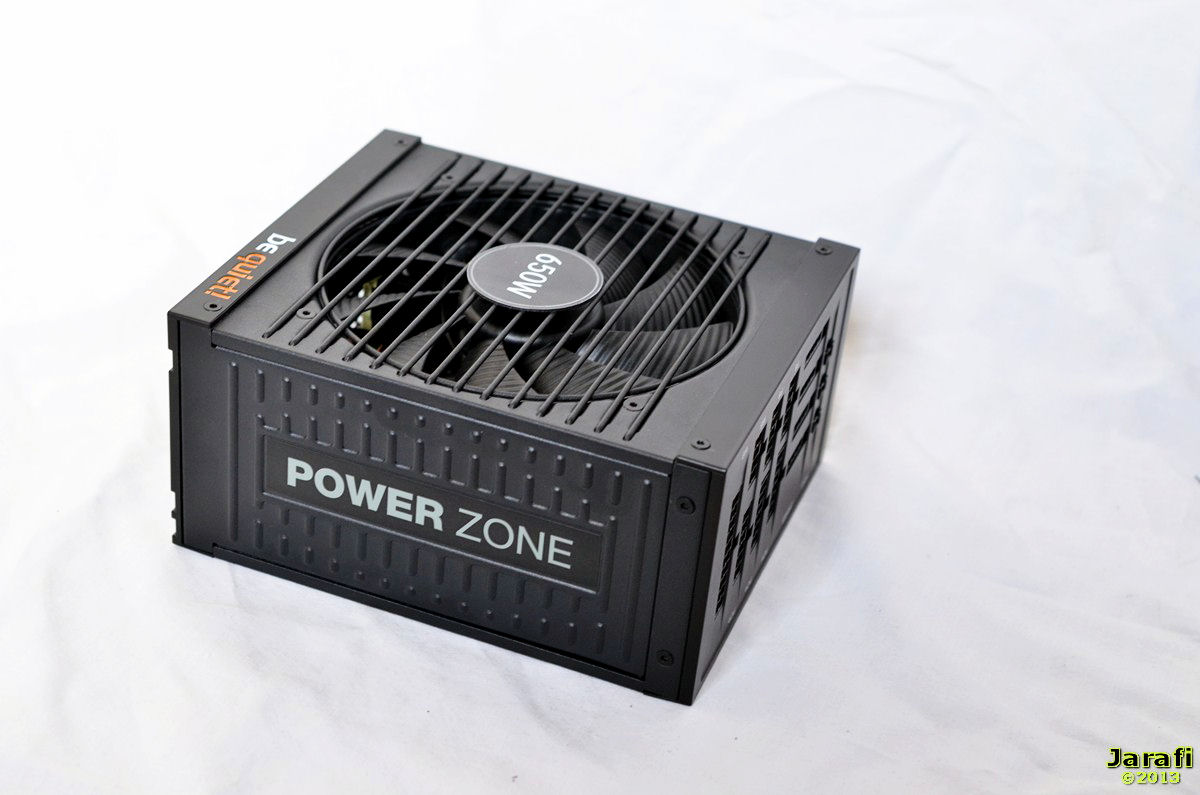

Die neue POWER ZONE Serie von be quiet! setzet bei der Außenhaut auf ein etwas aggressiveres Design als zum Beispiel die Dark Power PRO P10-Serie.
Das komplette Netzteil-Gehäuse mit allen ausgehenden Anschlüssen ist komplett in Schwarz gehalten.

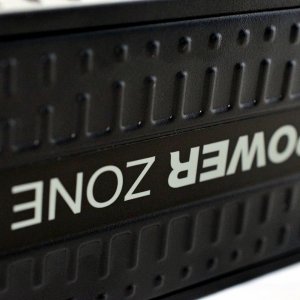

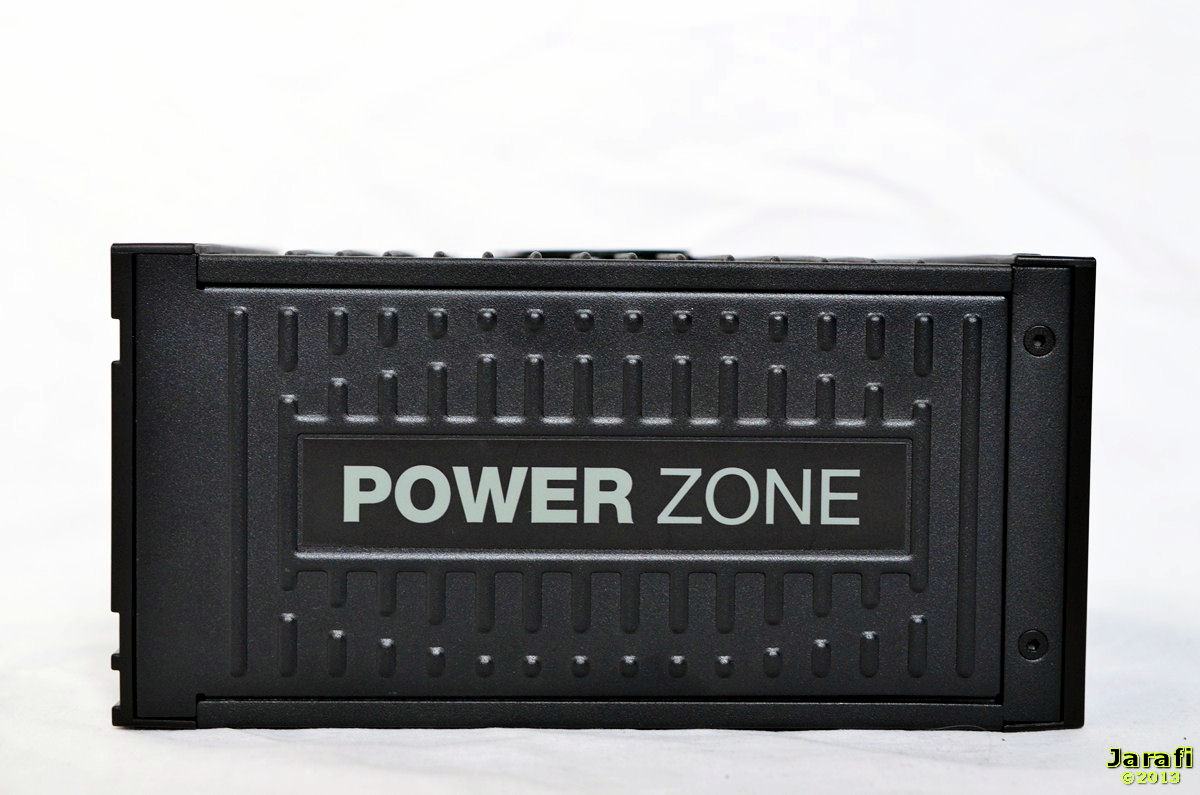

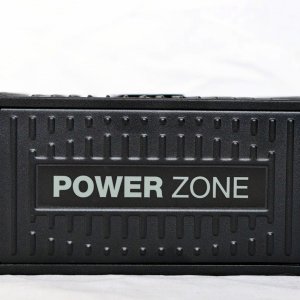

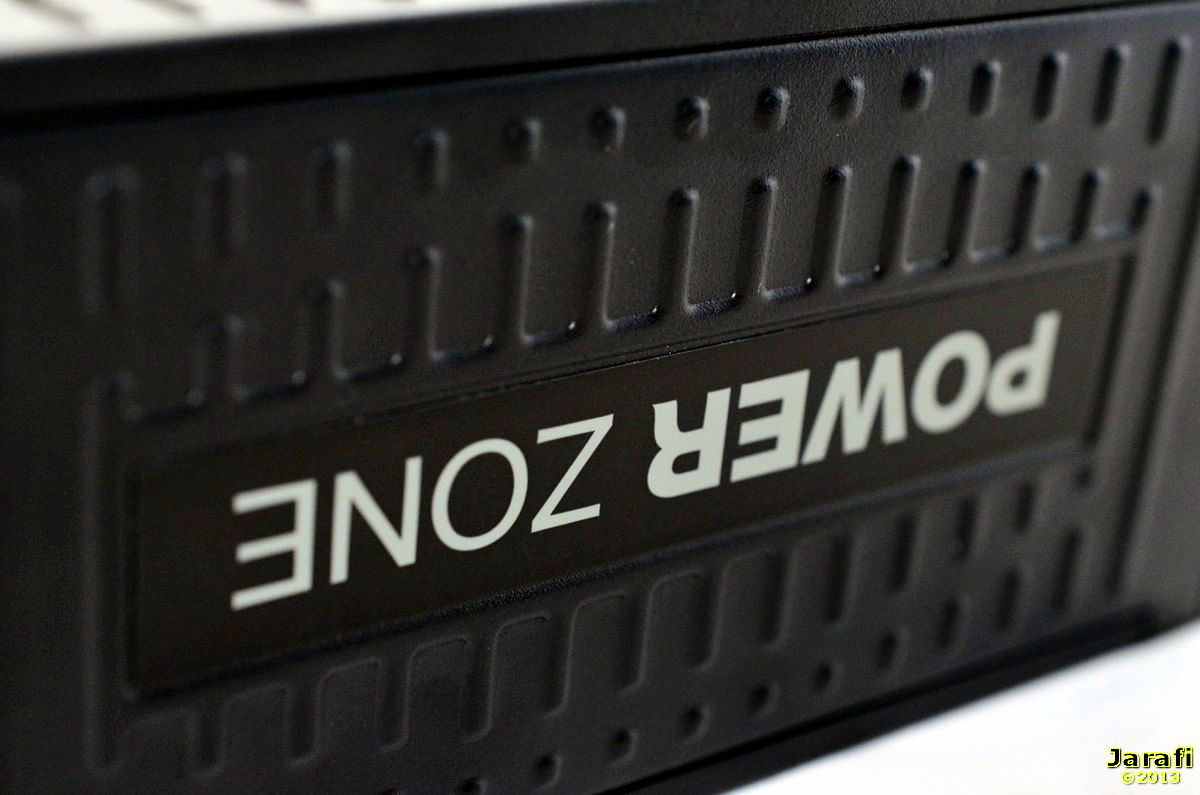

Wie schon angesprochen, orientiert sich das Design am Schriftzug auf der Front der Verpackung: Auf beiden Seitenteilen befindet sich der neue Power ZONE Schriftzug zwischen dem eingestanzten Riffel-Design.

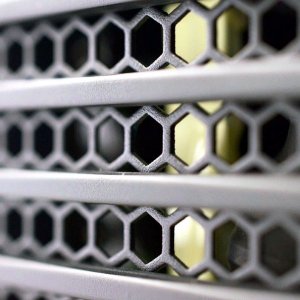

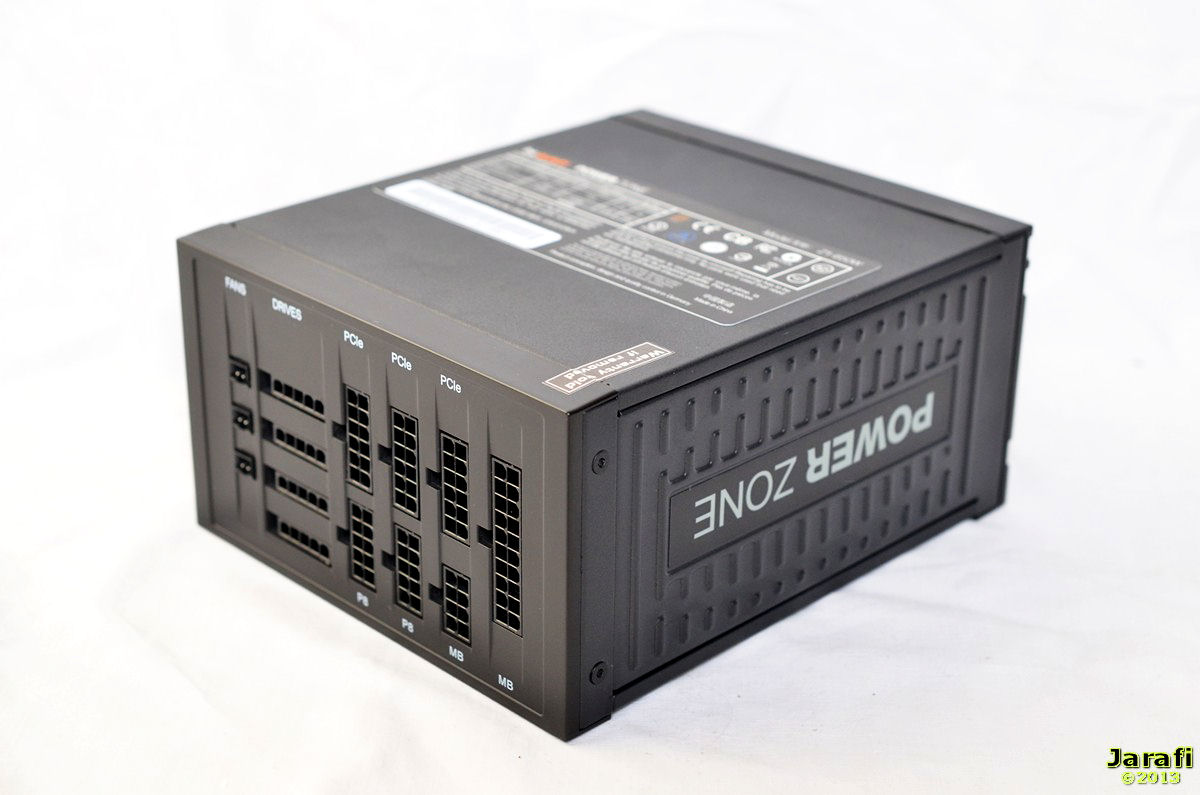

Auf den beiden Seiten, auf denen sich die Anschlüsse wiederfinden, setzt be quiet noch einmal auf eine zusätzliche Kunststoffabdeckung mit einem etwas aufgelockertem Design; auch wurde das Lüftergitter um 90° gedreht und trägt so zum neuen Gesamtdesign bei.

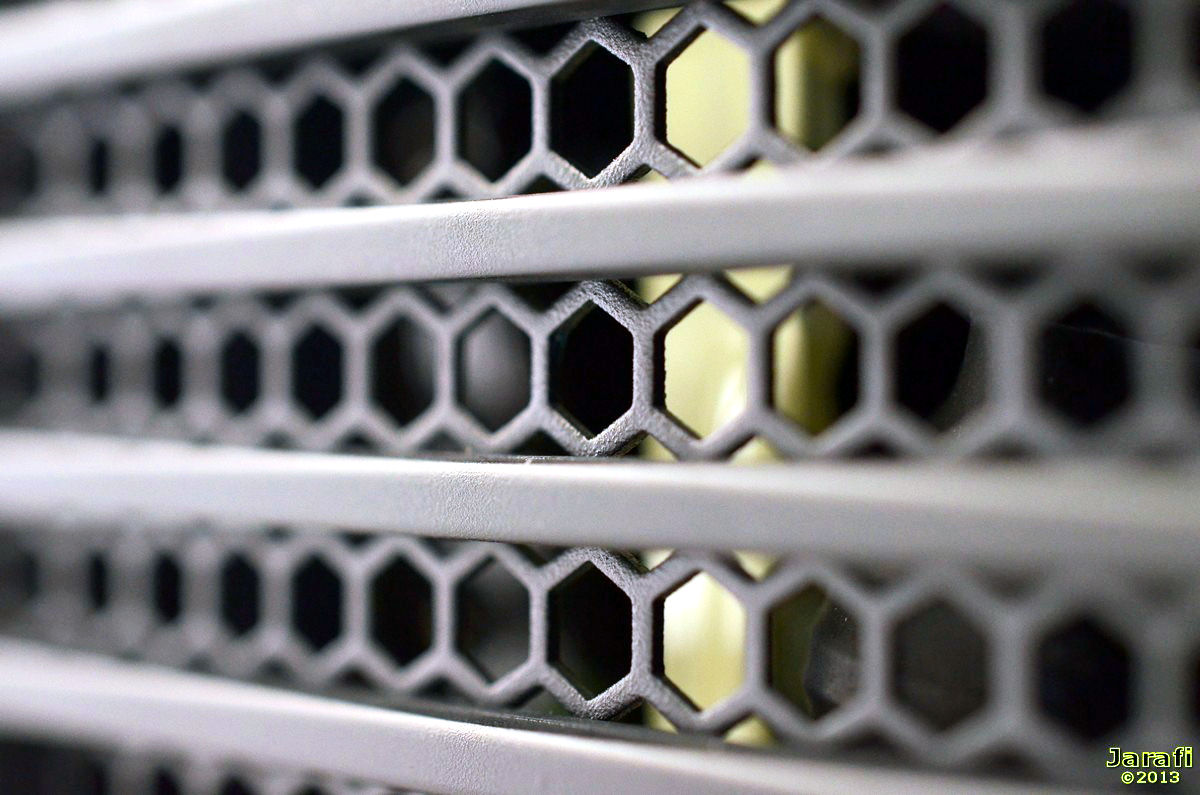

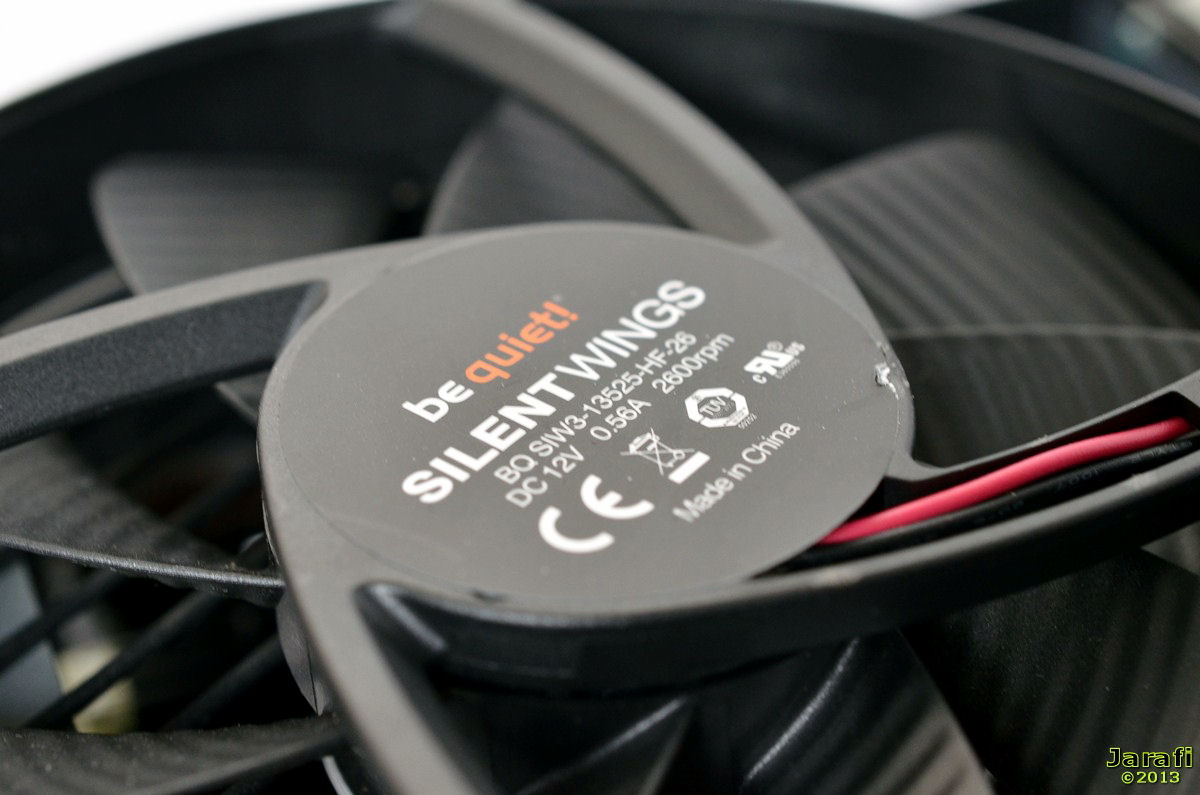

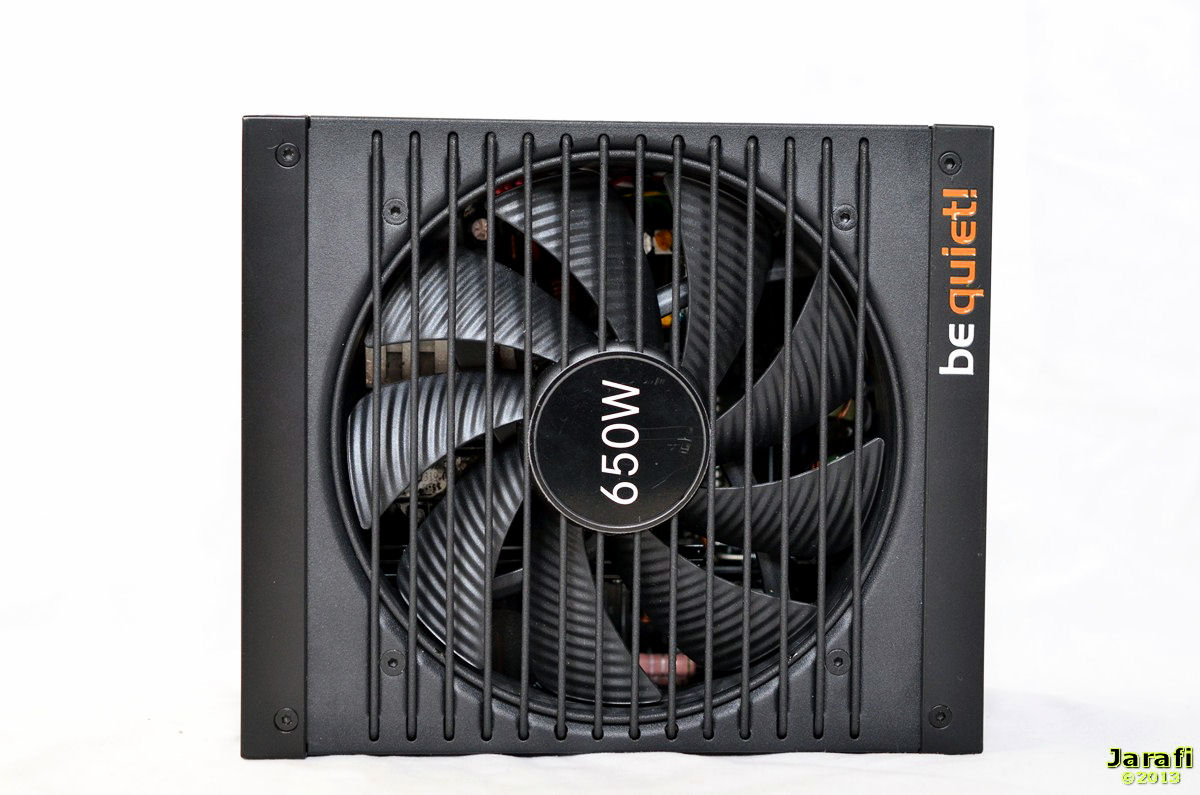

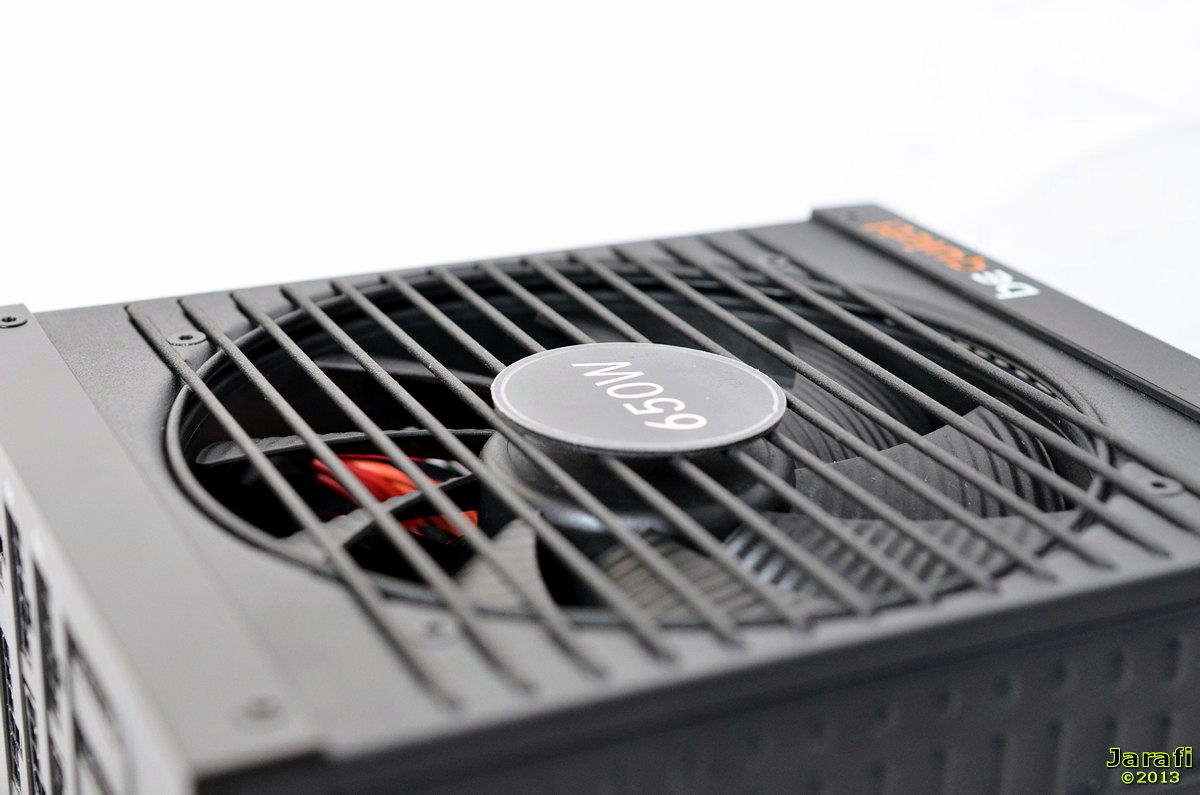

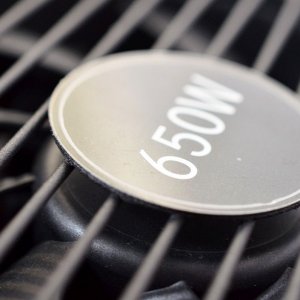

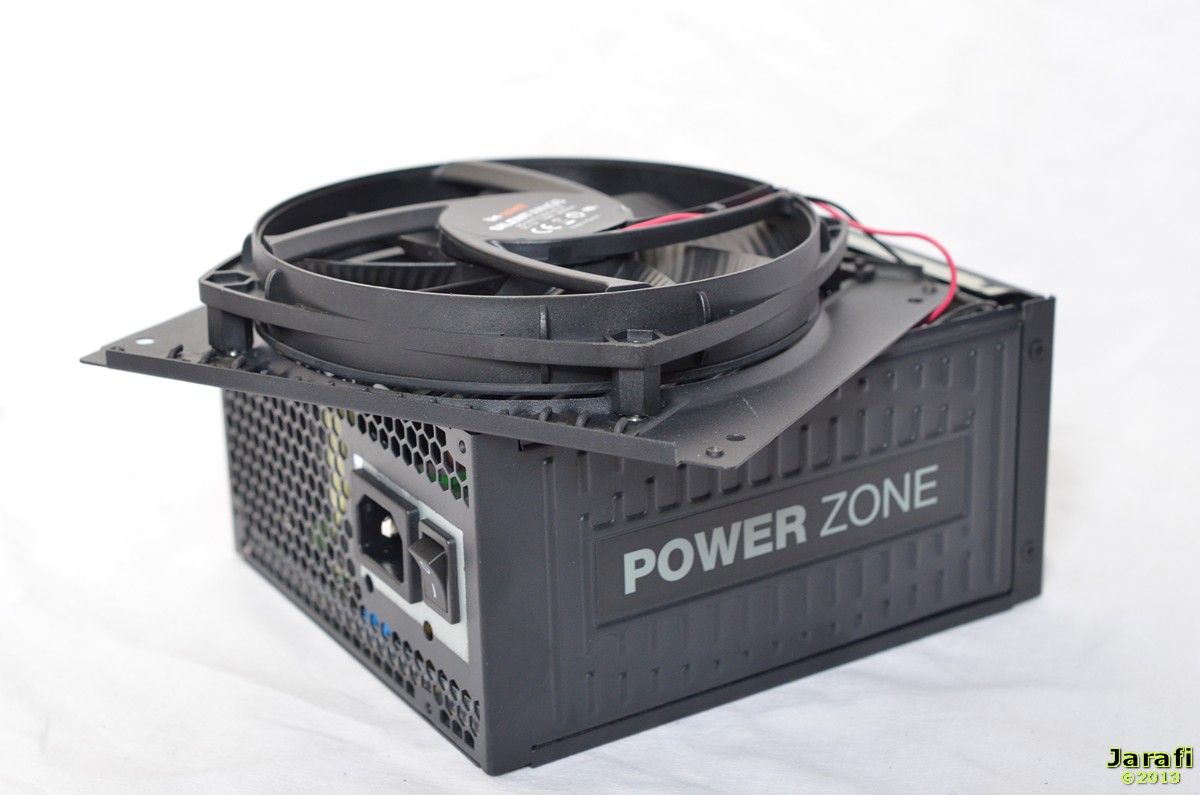

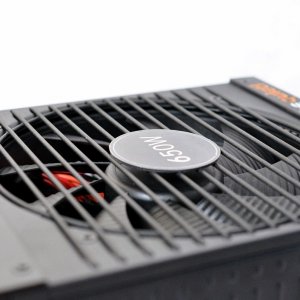

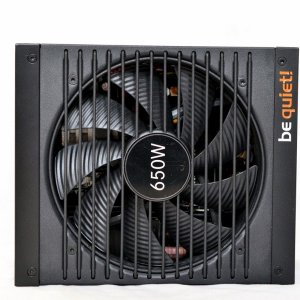

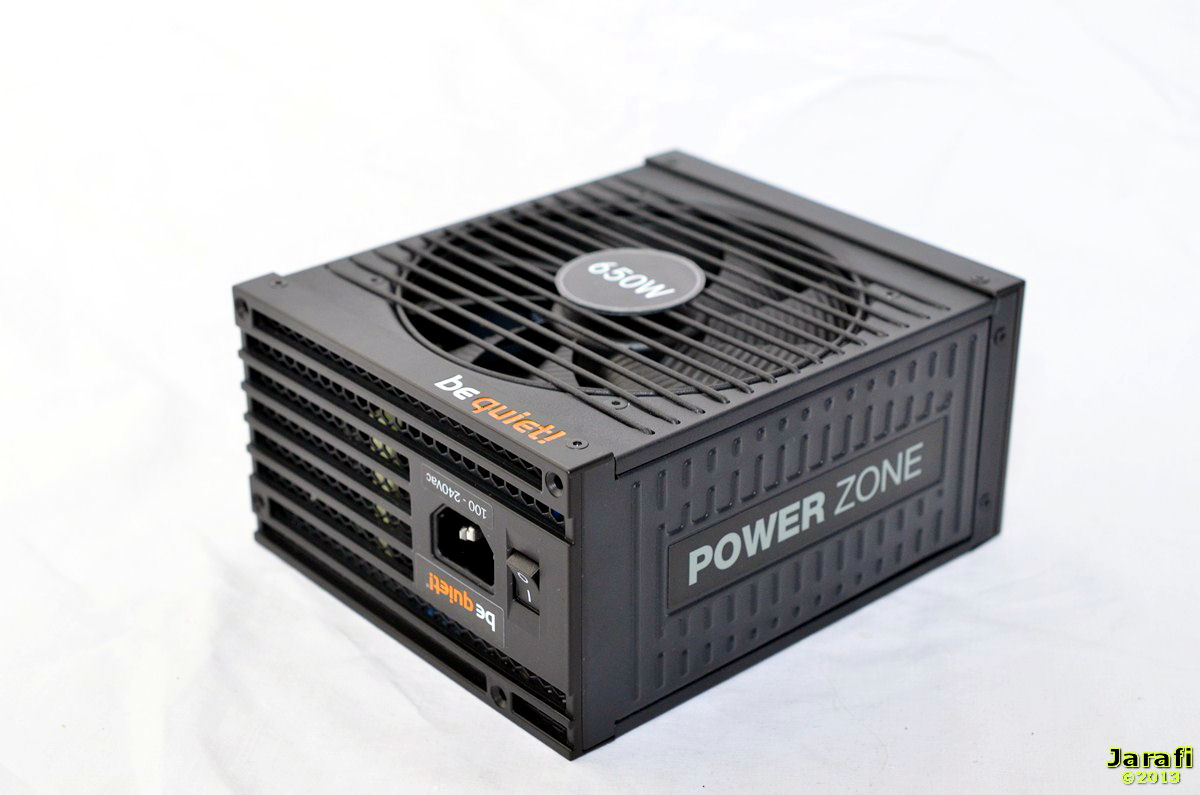

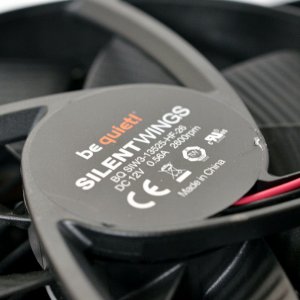

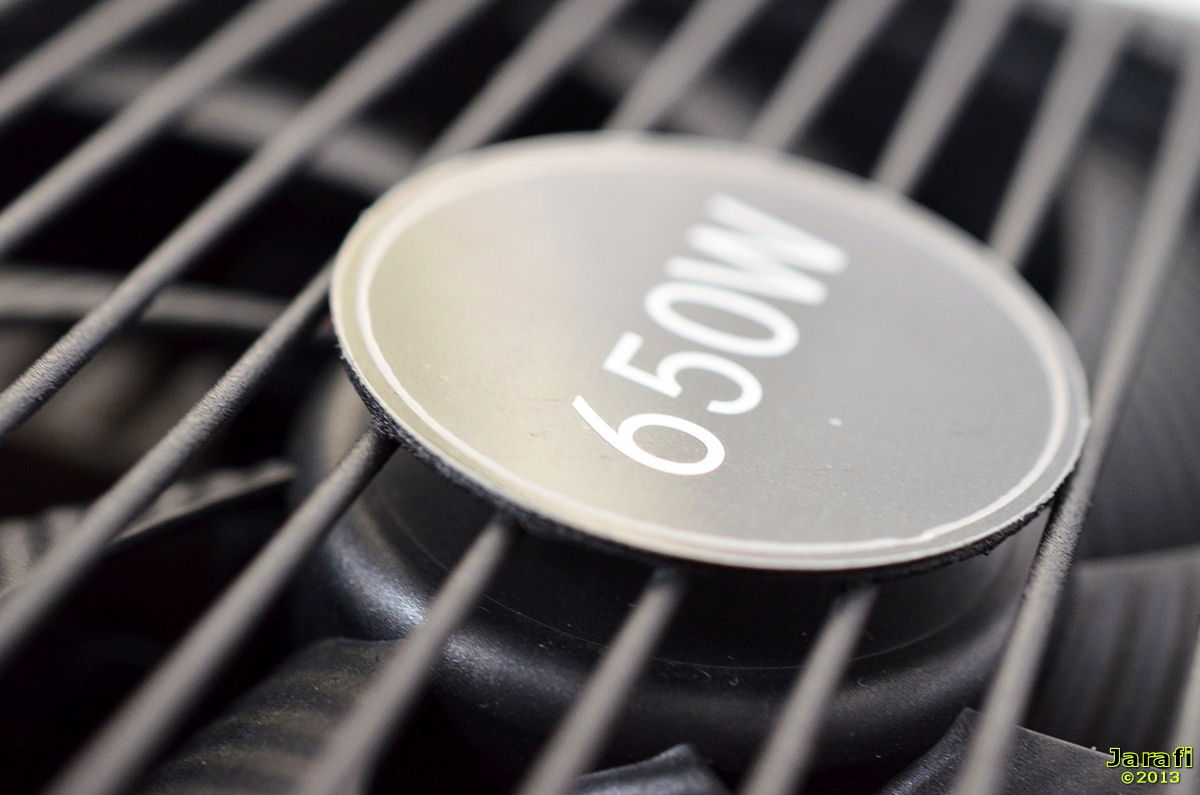

Unter dem Lüftergitter lässt sich ein 135-mm Lüfter aus der Silent Wings Familie ausmachen; dieser sorgt für genügend Frischluft für die Komponenten des Netzteils.

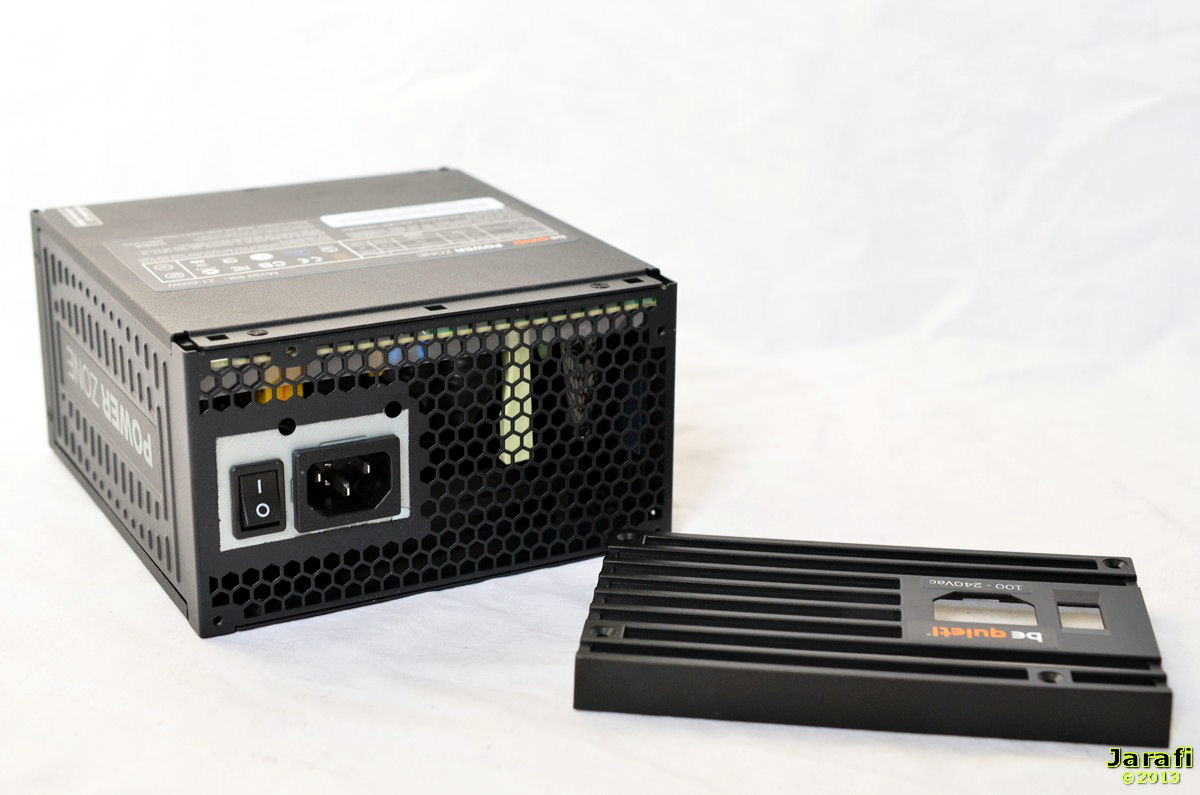

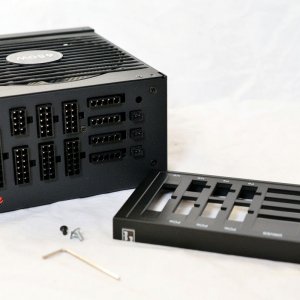

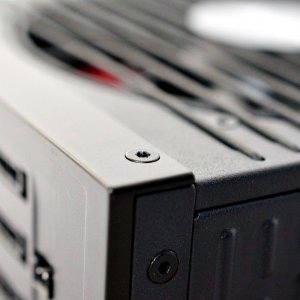

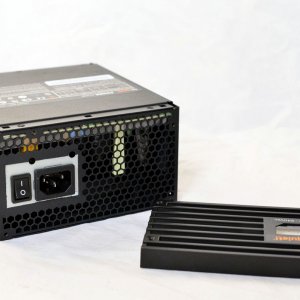

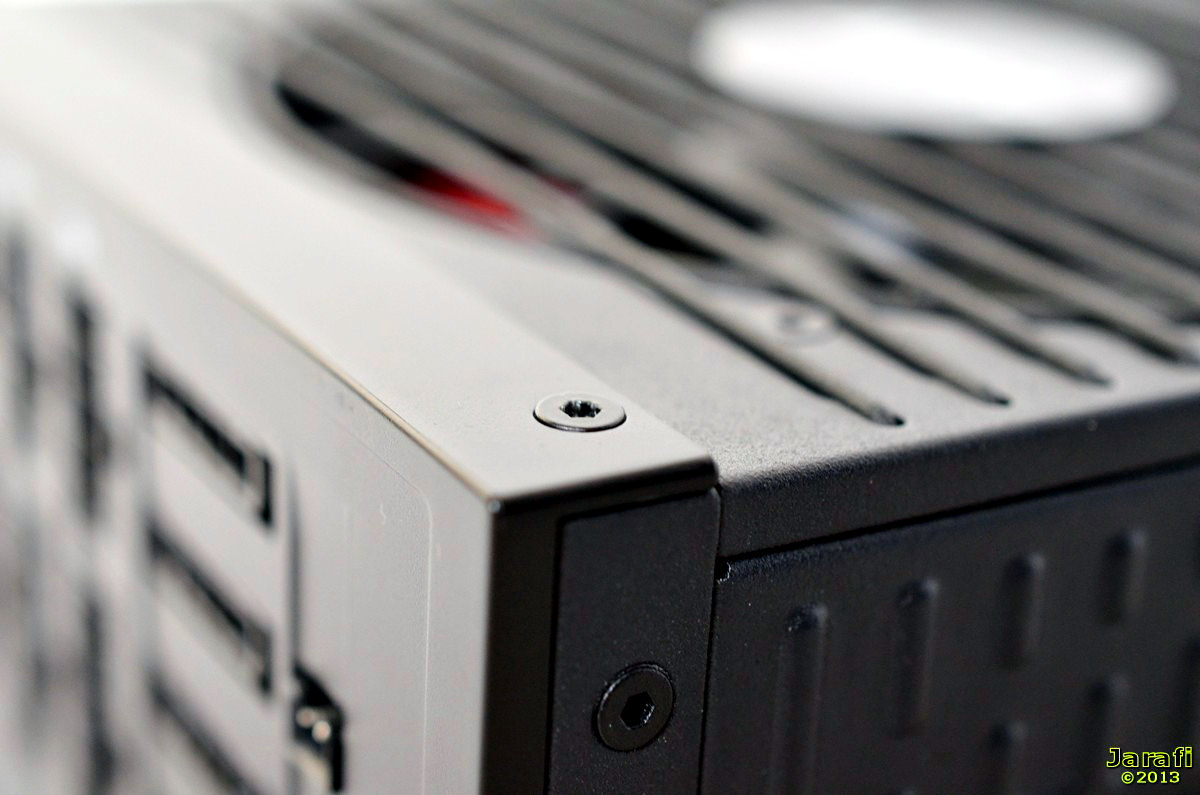

Diese können durch das Lösen der Imbuschrauben zwar abgenommen werden, ich rate jedoch aufgrund des Garantieverlustes und der persönlichen Sicherheit grundsätzlich vom Auseinanderbauen des Netzteils ab!.

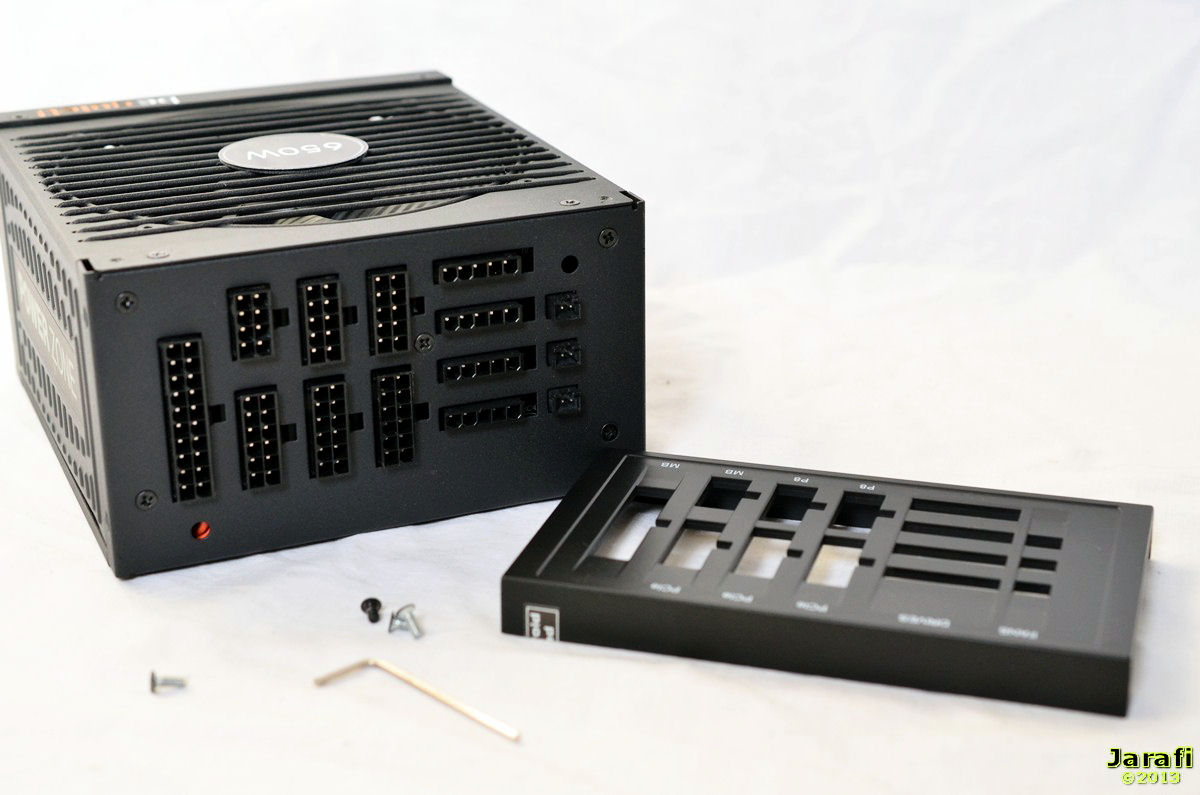

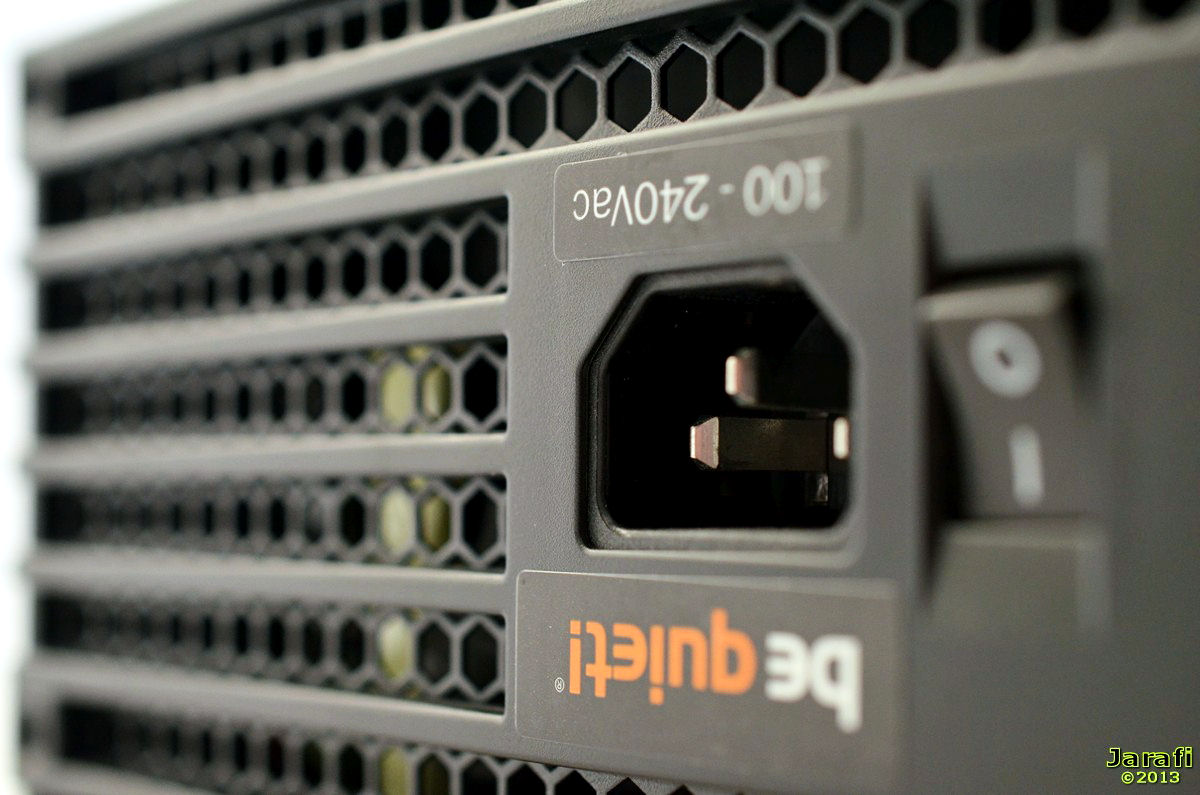

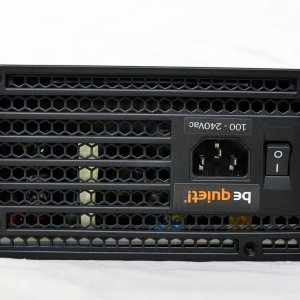

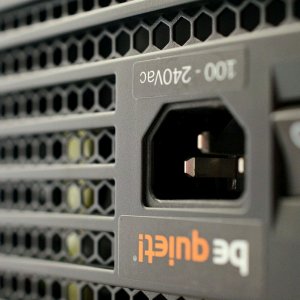

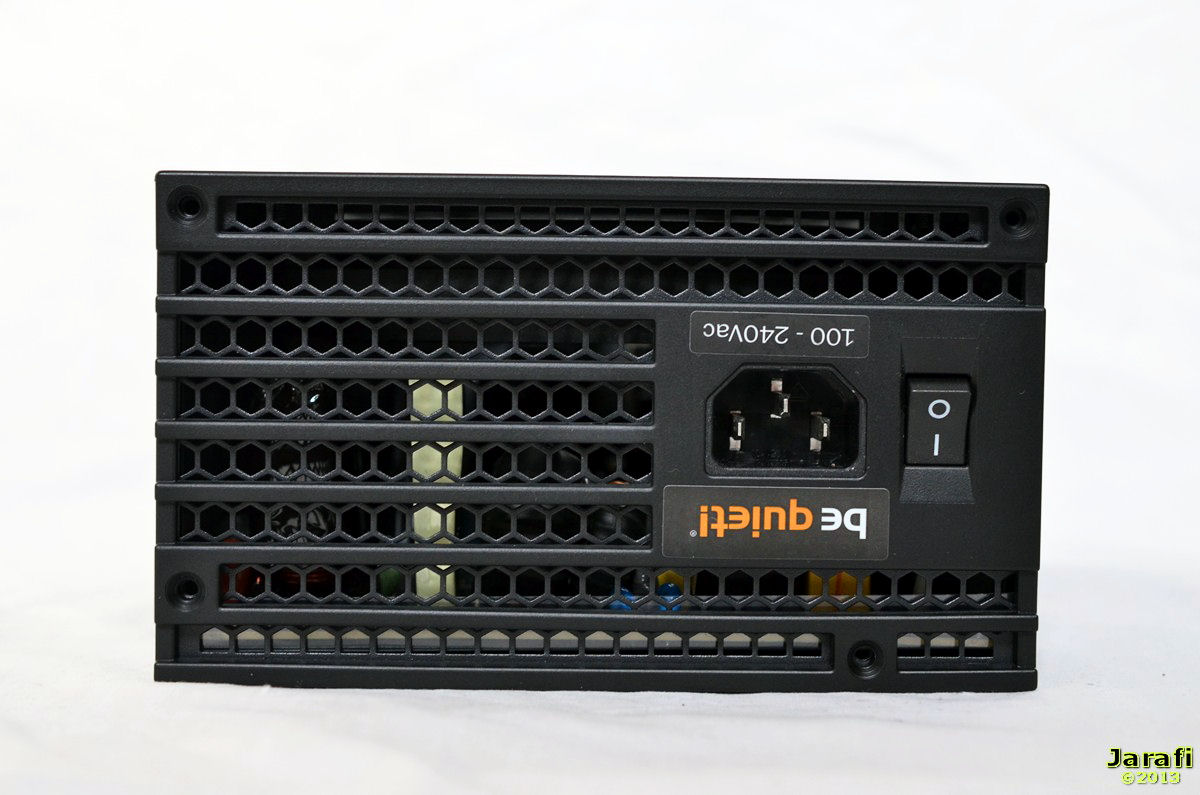

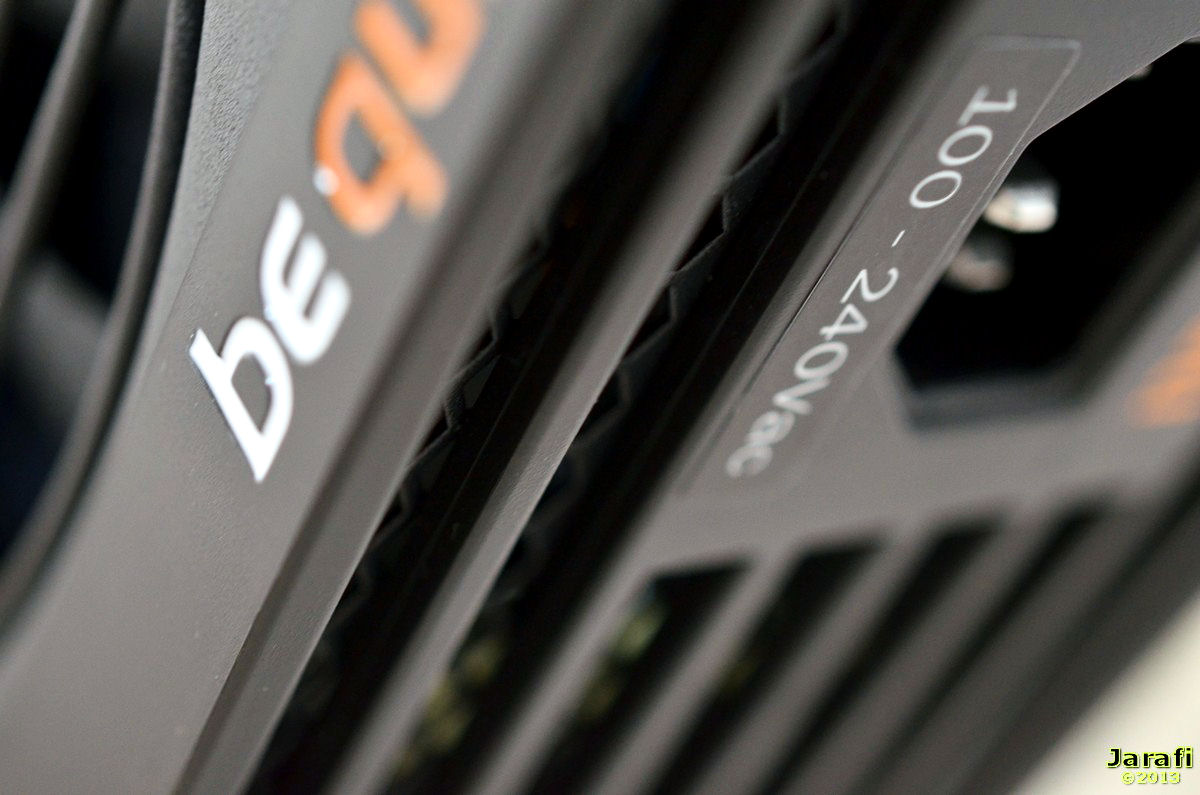

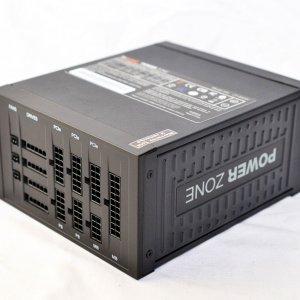

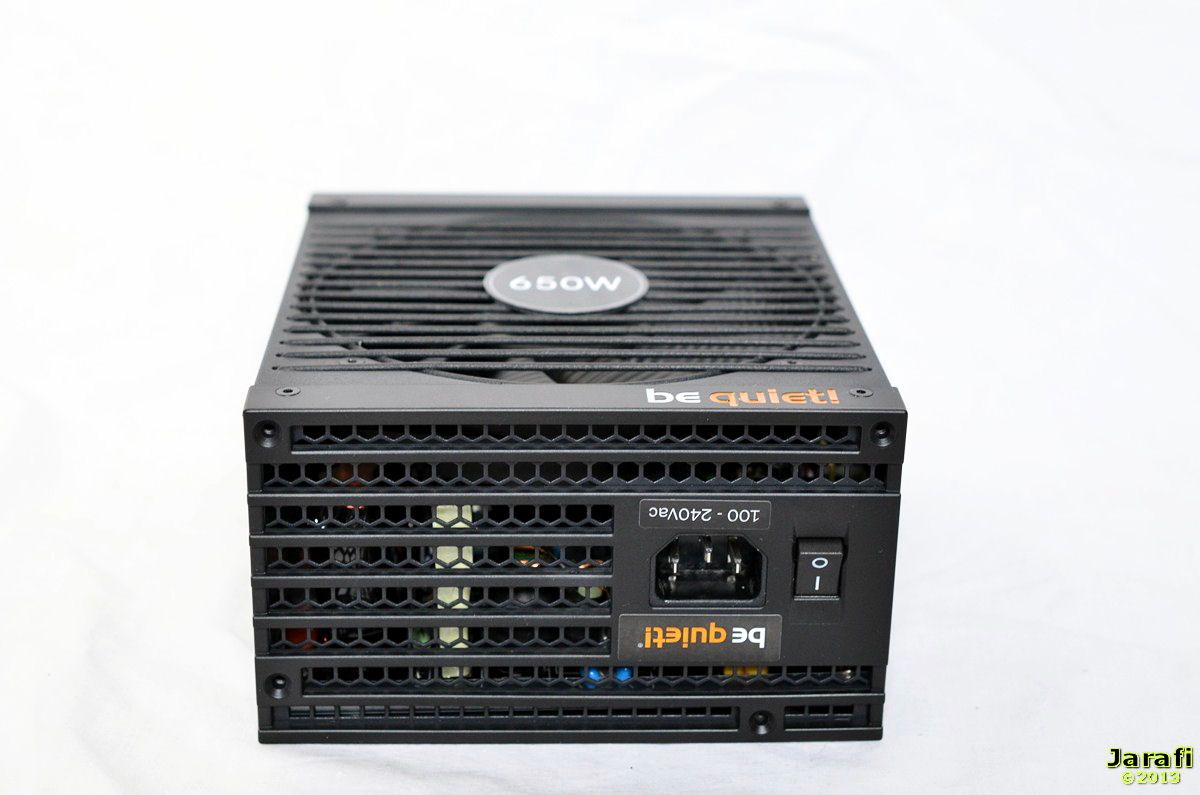

Befindet sich auf der Rückseite des Netzteils der Kaltgerätestecker sowie der ON-/Off-Schalter, finden sich auf der gegenüberliegenden Seite die Anschlussmöglichkeiten für die Anschlusskabel.

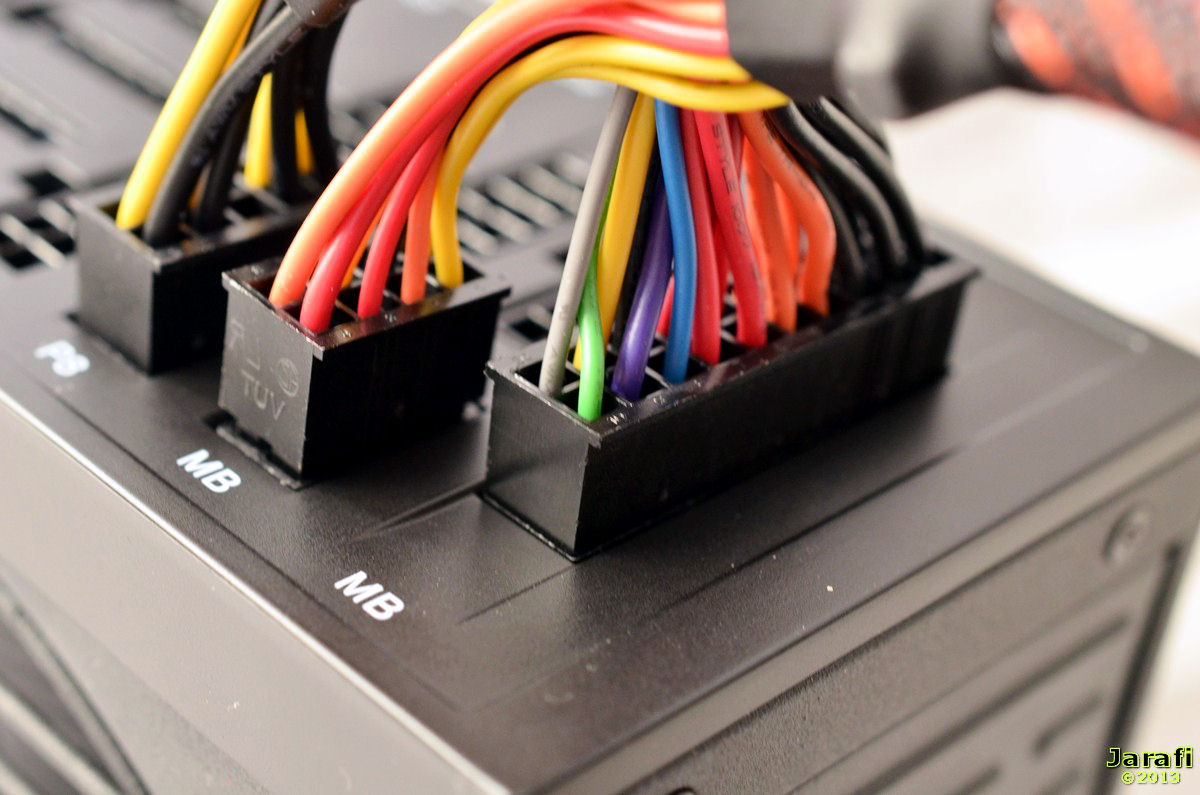

Da das Netzteil vollmodular ist, kann selbst entschieden werden, welche Kabel eingesetzt werden sollen. Hierzu sind alle Anschlüsse gut lesbar beschriftet, so dass das Anschließen kein Problem darstellen sollte.
Allerdings kann - sind alle Anschlüsse mit Kabelsträngen belegt - die Montage bzw. die Demotage etwas fummelig werden.

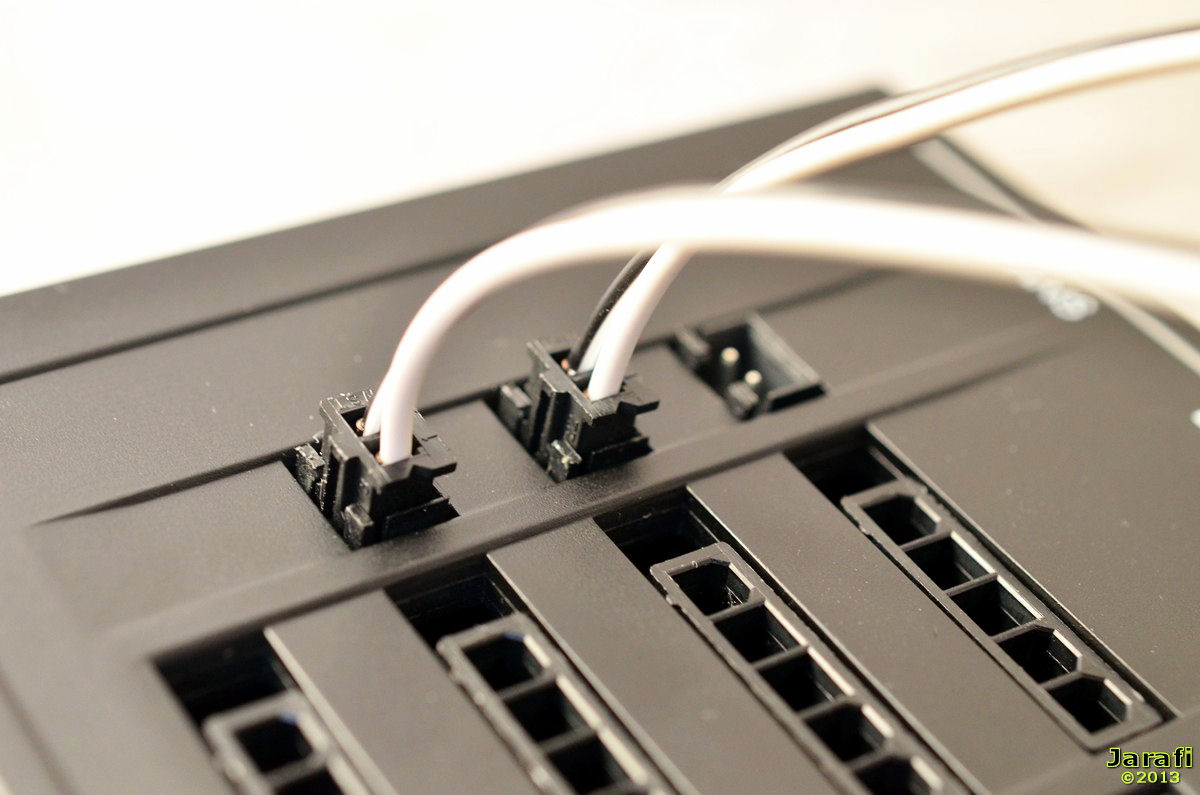

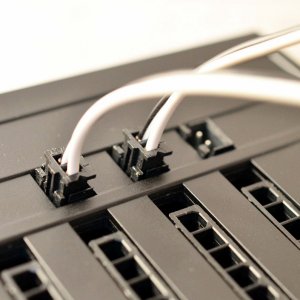

Auch ins Auge fallen sicher die drei kleinen 2-Pin Netzteilanschlüsse: Hier lassen sich bis zu drei Gehäuselüfter anschliessen, die über das Netzteil mitgeregelt werden.
Mehr dazu gibt’s im Unterpunkt „Cool OFF Funktion“.
An der Verarbeitung des Außenhaut des Netzteil gibt’s es absolut nichts auszusetzen und ist - wie von be quiet! gewohnt - sehr gut: Es gibt keine scharfen Kanten und auch sonstige Produktionsschwächen sind nicht vorhanden.
Das Innenleben

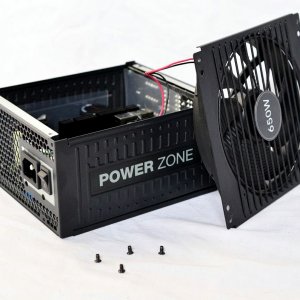

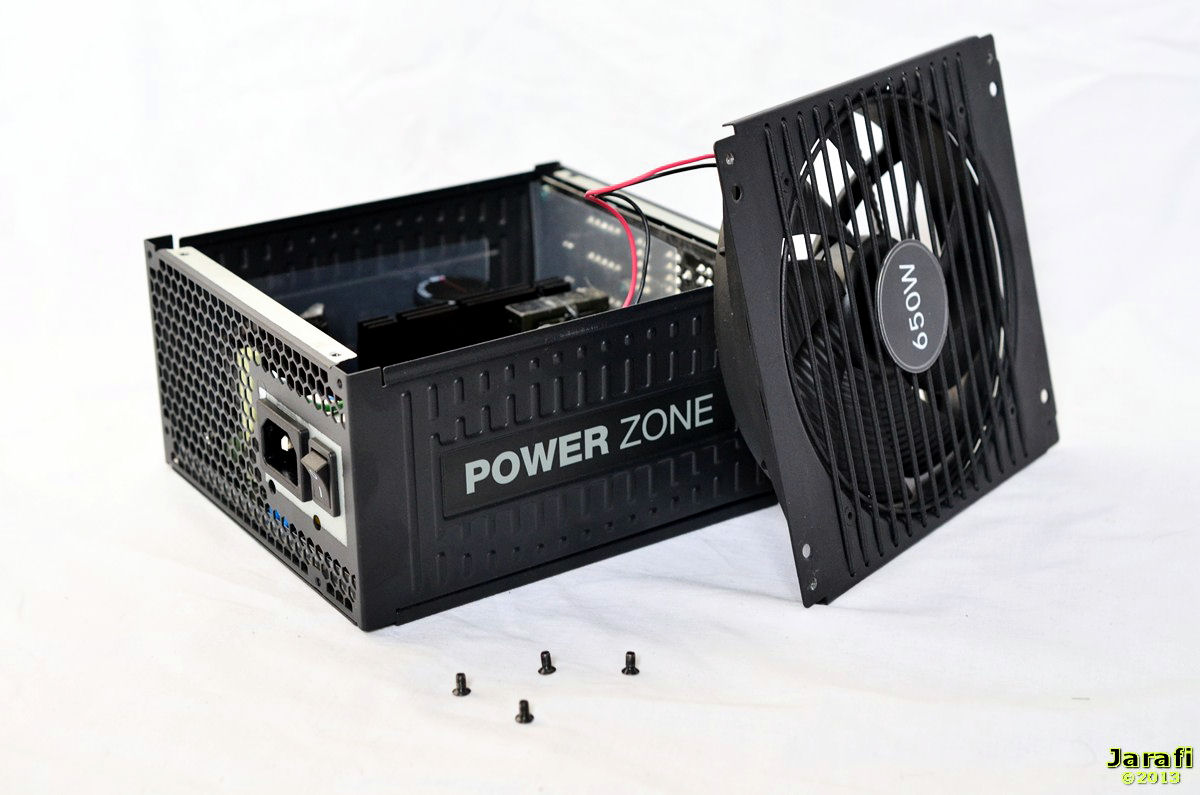

Werfen wir nun noch einen Blick in das Innere des Netzteils.
Allerdings hierzu der übliche Hinweis:
Einer unbedarften Privatperson wird dringend davon abgeraten, ein Netzteil aufzuschrauben, da im Inneren lebensgefährliche Spannungen an den Bauteilen anliegen.
Sollte ihr das dennoch tun wollen, macht ihr das auf eigene Gefahr!

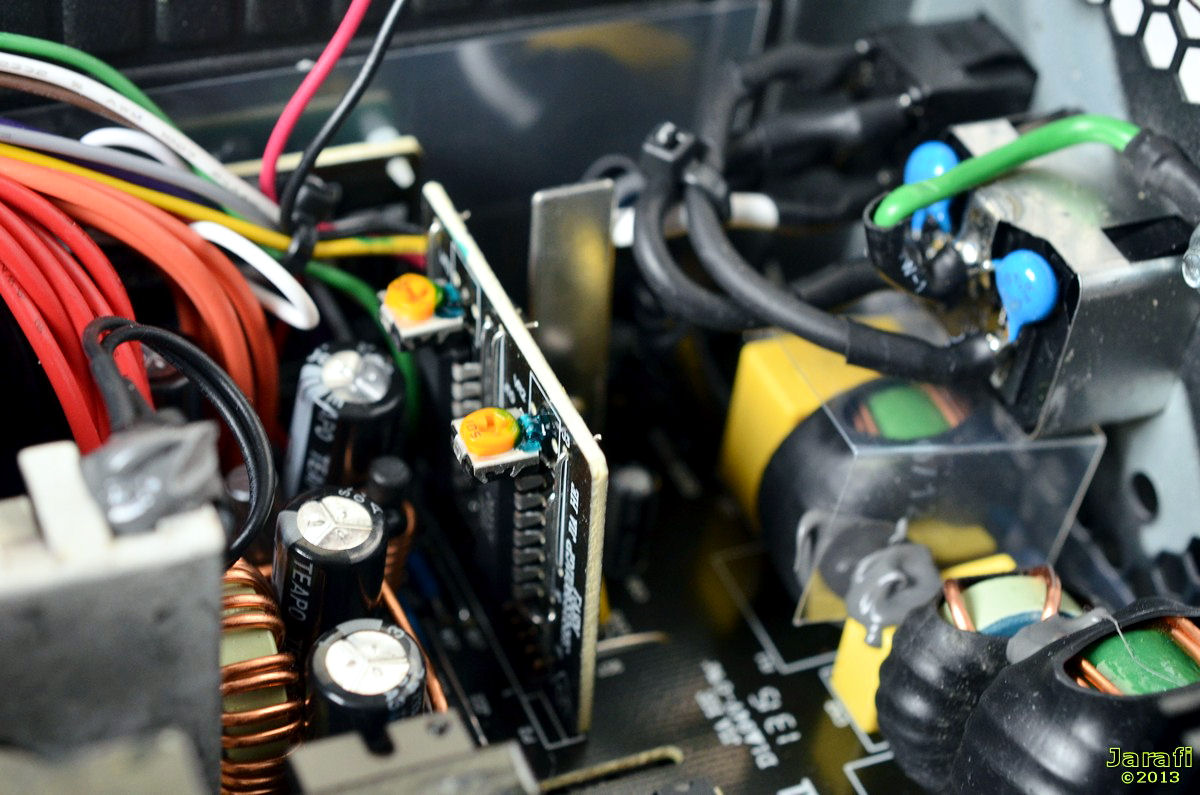

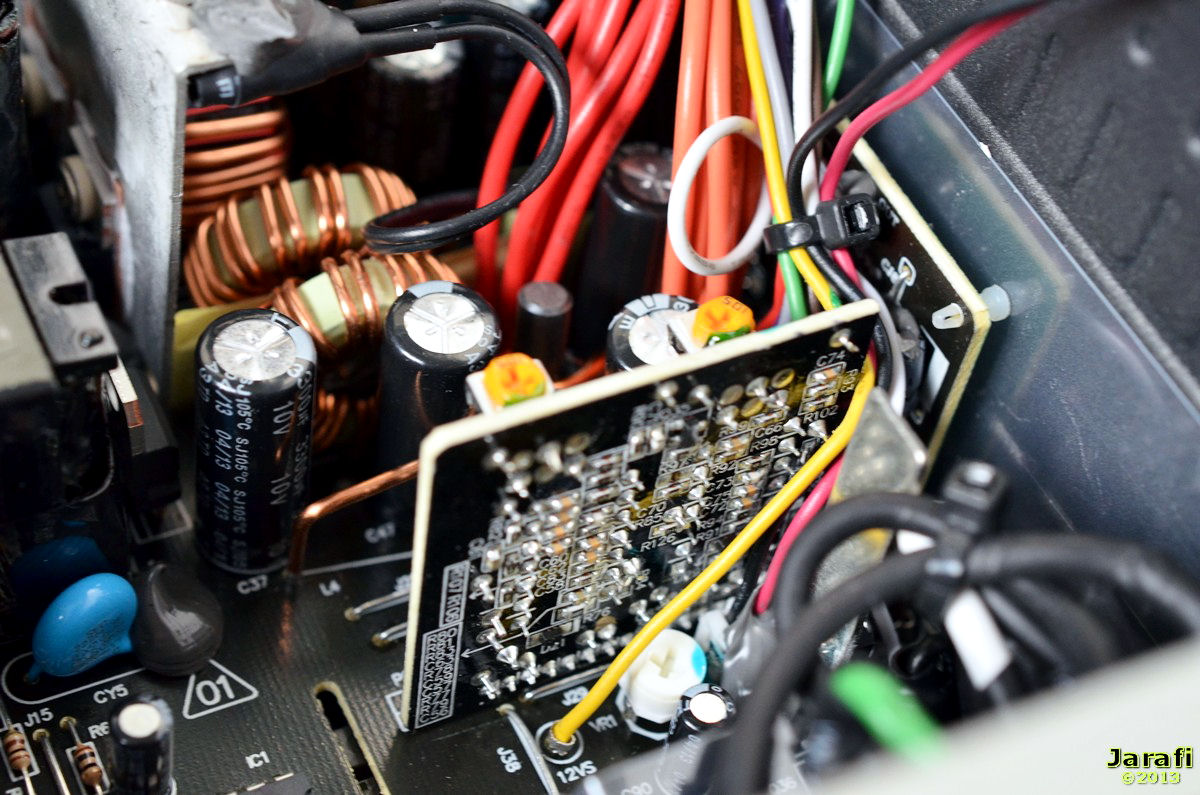

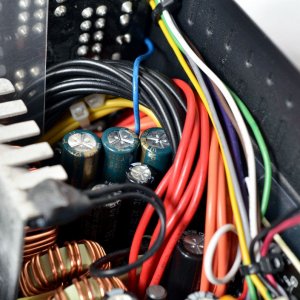

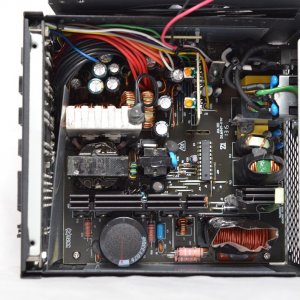

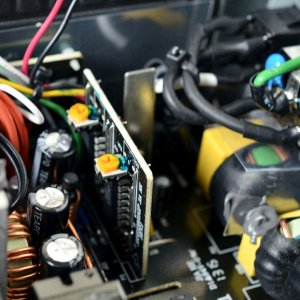

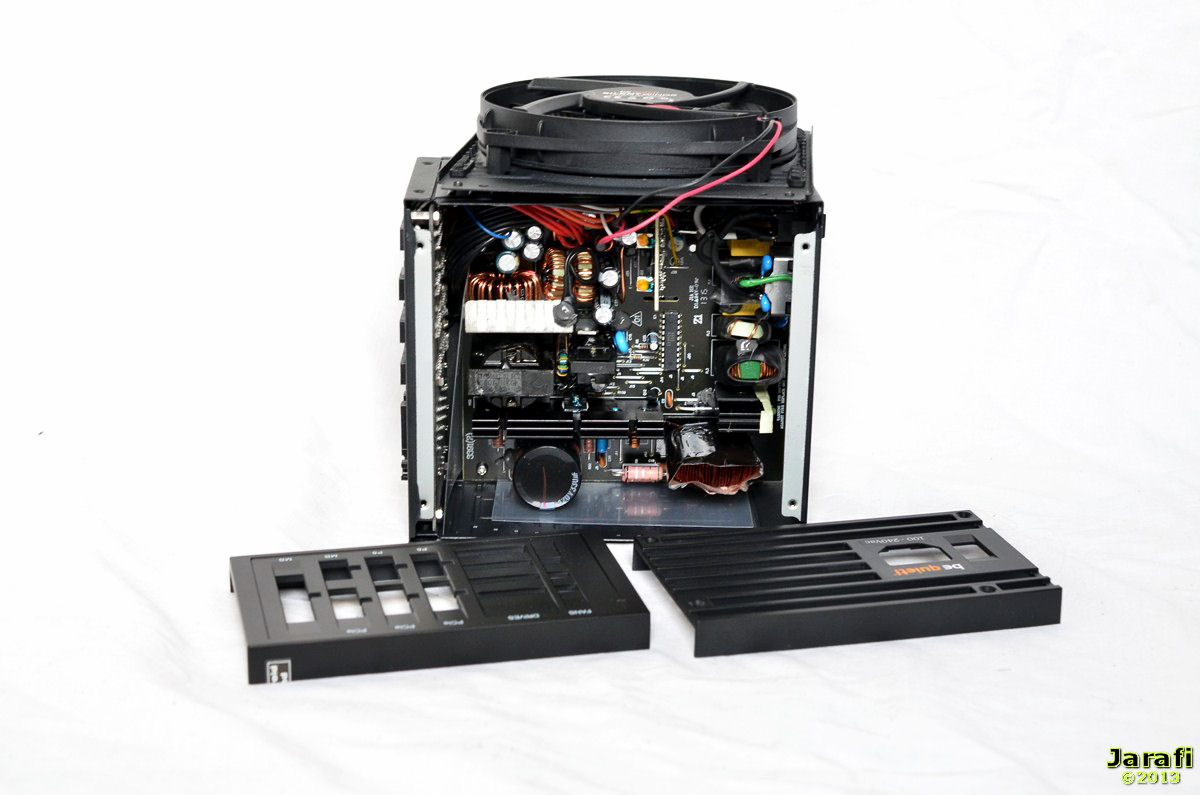

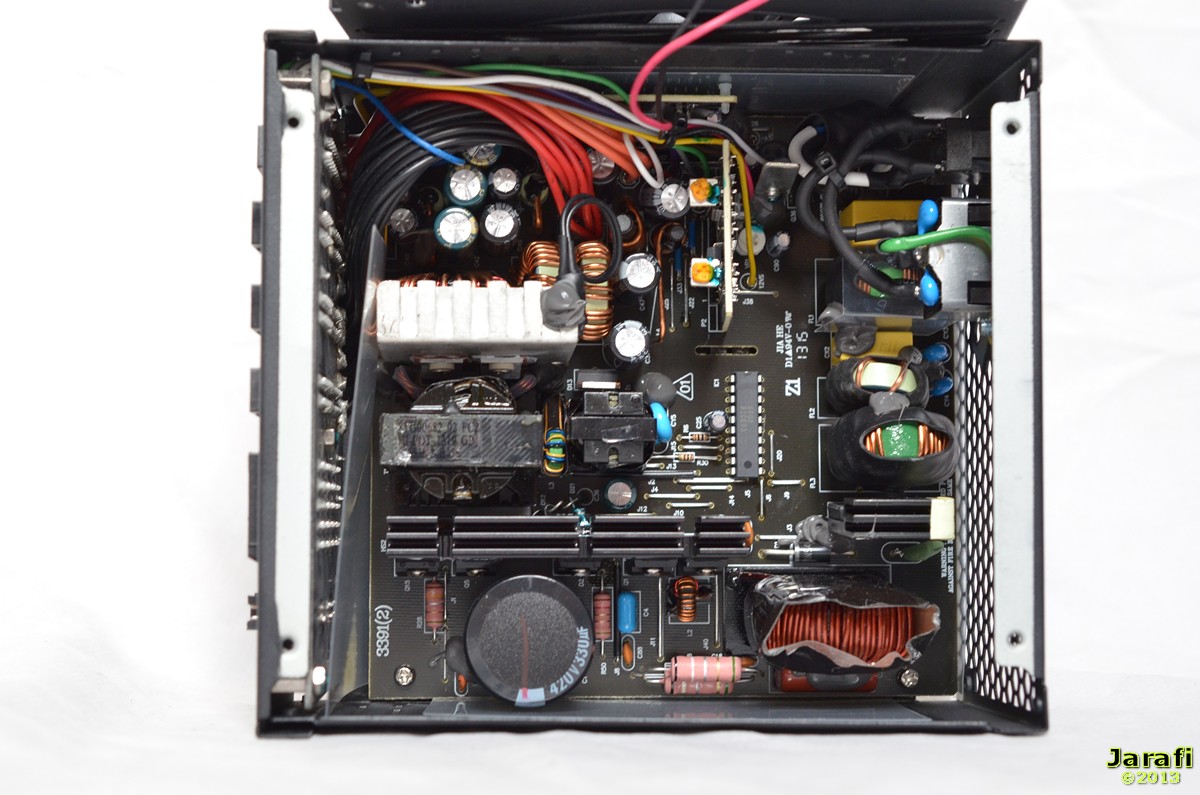

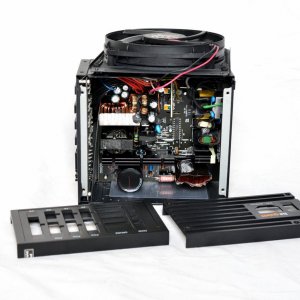

Ist die Abdeckung entfernt, kommt das sehr gut designte Innenleben des Netzteil zum Vorschein: Der räumliche interne Aufbau spiegelt dabei die logisch richtige Reihenfolge der elektronischen Komponenten beim Aufbereiten der Spannungen und lässt sich im Uhrzeigersinn wie folgt darstellen:
Der Eingang befindet sich oben rechts, die weitere Verarbeitung geschieht dann unten rechts und geht über die Komponenten im unteren linken Bereich bis zu den sichtbaren Leitungen der Audgangsspannungen oben links.
Das Netzteil ist als sogenannter Primär-Switcher konzipiert, was bedeutet, dass die Netzspannung nur gleichgerichtet wird, dann über spezielle Halbleiterschalter mit einer ziemlich hohen Frequenz zerhackt wird und schliesslich über einen speziellen HF-Transformator die gewünschten Spannungen bereitstellt.
Im Detail sehen wir links oben den Eingangsbereich mit den entsprechenden Eingangsfiltern und Varistoren. Dann folgt im unteren rechten und linken Bereich der zentrale Bereich des Netzteils: Man erkennt ziemlich genau in der Mitte den eigentlichen Netzteil-Chip, der für die ganze Steuerung des Systems zuständig ist.
Im linken unteren Bereich ist ein grosser Elkktrolyt-Kondensator zu erkennen, der die gleichgerichtete Netzspannung puffert und darüber der zentrale HF-Wandler-Trafo.

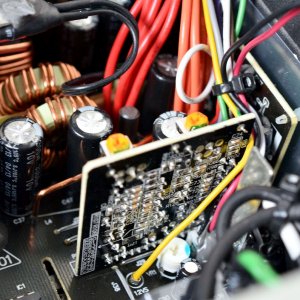

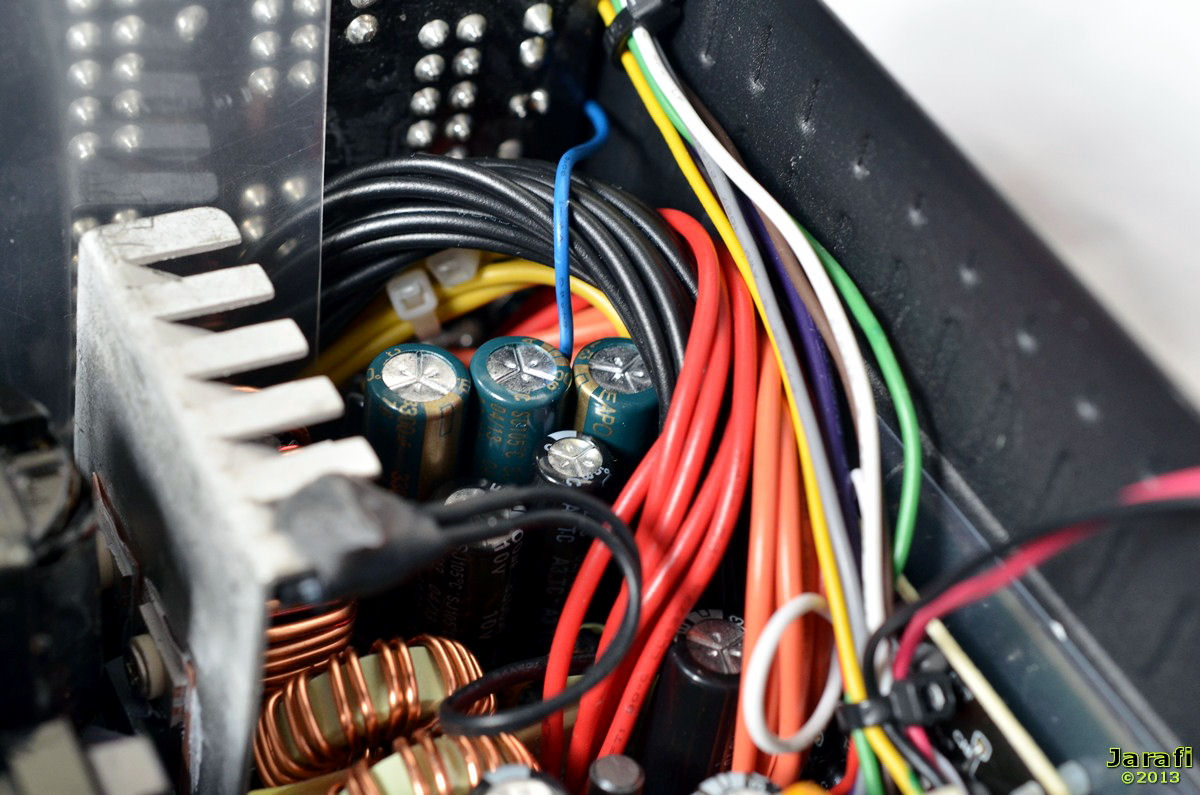

Darüber befinden sich die Filterkombinationen - bestehend aus Drosseln (die Kupferspulen) und Elektrolytkondensatoren, die für ‚saubere’ Ausgangsspannungen sorgen.
Und in der Mitte oben erkennt man die roten Kabel, über die die Spannungen zur Ausgangsplatine geführt werden: Diese ist im Bild ganz links zu sehen, wobei man hier nur die Lötschlüsse erkennen kann.

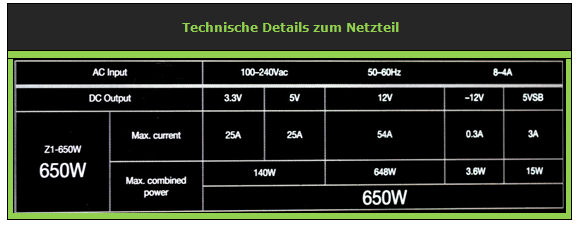

Die technischen Details
Ich hab euch alle wichtigen technischen Daten mal in einer Tabelle zusammengefasst.
Die Schutzfunktionen
Moderne Netzteile verfügen nicht nur über ein Kabelmanagement, sondern auch über ausgefeilte Sicherheitskonzepte zum Schutz sowohl des Netzteils selbst wie auch der damit betriebenen Komponenten.
Be quiet! setzt bei der Power ZONE –Serie auf folgende Schutzschaltungen:
UVP under voltage protection (Unterspannungsschutz)
Eine elektronische Sicherung sorgt für ein Abschalten des Netzteils, wenn die Spannung am Eingang unter ein bestimmtes Limit fällt.
OVP over voltage protection (Überspannungsschutz)
Eine elektronische Sicherung sorgt für ein Abschalten des Netzteils, wenn die Spannung am Eingang über ein bestimmtes Limit steigt.
SCP - short current protection (Kurzschlussschutz)
Diese Sicherung sorgt dafür, das bei einem Kurzschluss an einem der Netzteilausgänge ein Defekt am Netzteil sowie den angeschlossenen Komponenten verhindert wird.
OCP - over current protection (Überstromschutz)
Die Sicherung schaltet das Netzteil ab, wenn die Last auf einer einzelnen Leitung mehr als das angegebene Limit beträgt.
OPP - over power protection (Überlastschutz)
Das Netzteil wird abgeschaltet, wenn die maximal mögliche Leistung des Netzteils überschritten wird: die Komponenten ziehen dann mehr Strom als vom Netzteil zur Verfügung gestellt.
OTP - over temperature protection (Temperatursicherung)
Sorgt dafür, das es beim Dauer-Betrieb in der Nähe der maximal möglichen Dauerbelastung zu keiner Überhitzung kommt und schaltet das Netzteil daher bei zu hoher Wärmeentwicklung ab.
[FONT="]Wie ihr seht, seit ihr mit diesem Netzteil also bestens abgesichert.[/FONT]
Die Cool OFF Funktion
Ein neues Feature, das be quiet! beim Power ZONE eingebaut hat, ist die sogenannte Cool OFF Funktion.
Diese sorgt dafür, dass der PC nach dem Abschalten nicht mehr überhitzt, wenn der Gehäuseluftstrom nicht mehr vorhanden ist, da die Lüfter nicht mehr mit Strom versorgt werden.
Als Beispiel, nach einer Runde Crysis 3 sind alle PC Komponenten noch warm, wird der PC danach sofort ausgeschaltet, kann es zu einem Wärmestau kommen, der den Komponenten nicht sonderlich gut tut.

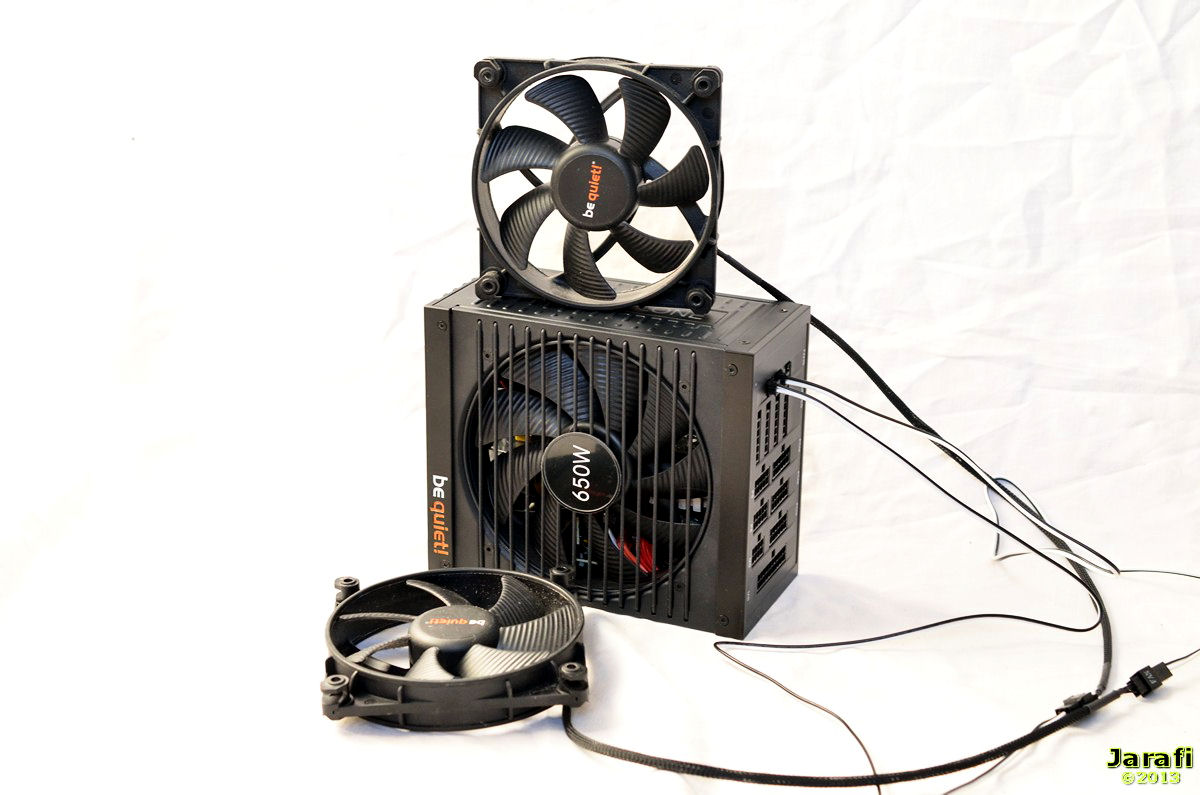

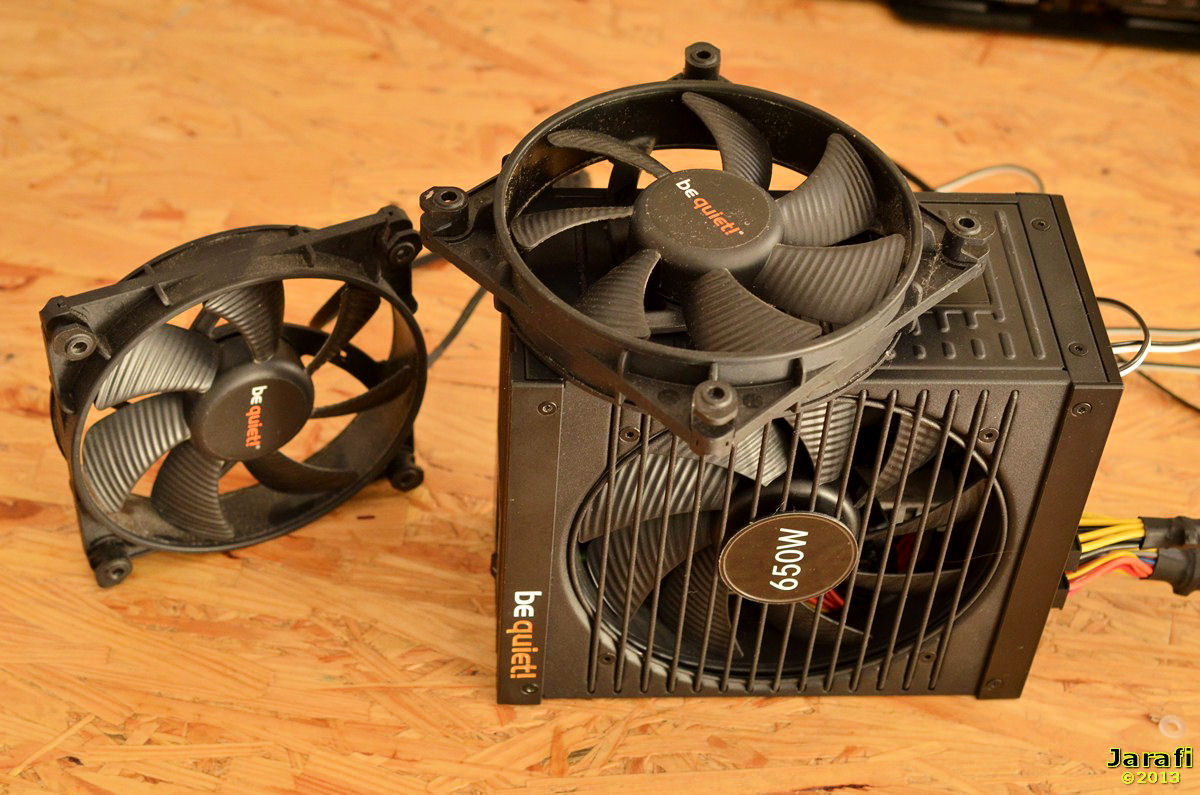

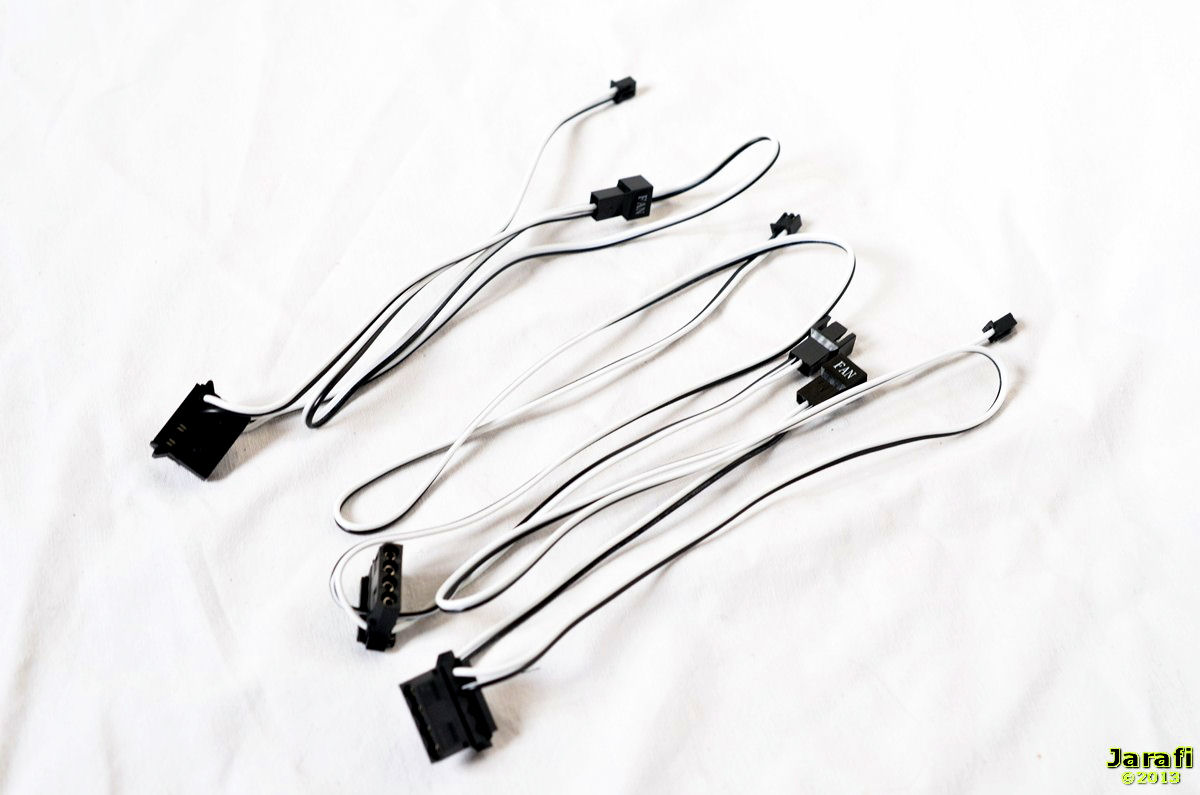

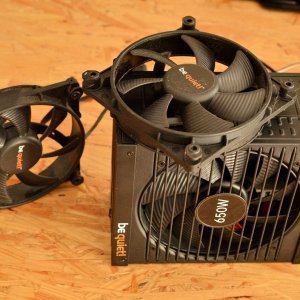

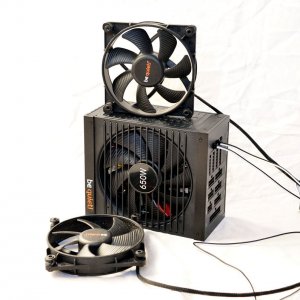

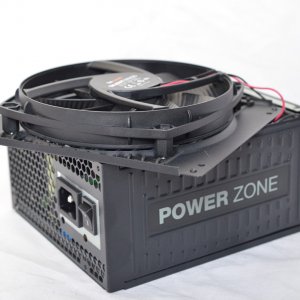

Hier kommt nun die Cool-Off Funktion zum Einsatz: Bei dieser bleiben die maximal drei angeschlossenen Gehäuselüfter noch 3 Minuten unter Spannung, versorgen also das System weiterhin mit Frischluft, obwohl der PC schon abgeschaltet wurde. Auf diese Weise lässt sich ein nachträgliches Überhitzen der PC Komponenten vermeiden.
Eingebundener Inhalt
Youtube
An dieser Stelle findest du externe Inhalte von Youtube. Zum Schutz deiner persönlichen Daten werden externe Einbindungen erst angezeigt, wenn du dies durch Klick auf "Alle externen Inhalte laden" bestätigst:
Ich bin damit einverstanden, dass mir externe Inhalte angezeigt werden. Damit werden personenbezogene Daten an Drittplattformen übermittelt.Für mehr Informationen besuche die Datenschutz-Seite.
Das modulare Kabelsystem

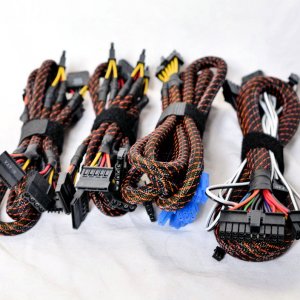

Wie schon angesprochen setzten die neuen POWER Zone Netzteile auf ein vollmodulares Kabelmanagement.
Diese ermöglichen ein sehr sauberes Verlegen der Kabel, da nur die Kabel angeschlossen werden , die wirklich benötigt werden und nicht wie bei der alten üblichen Bauweise, bei der nicht benutzte Kabel einfach so im PC-Innenraum herumhängen.

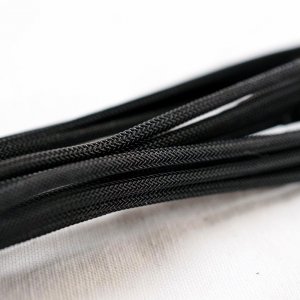

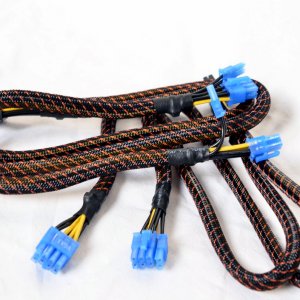

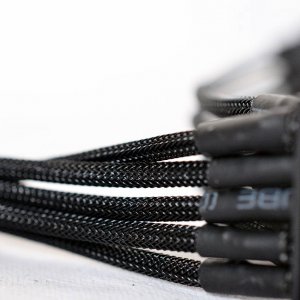

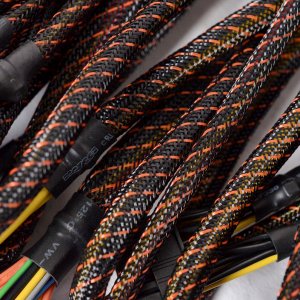

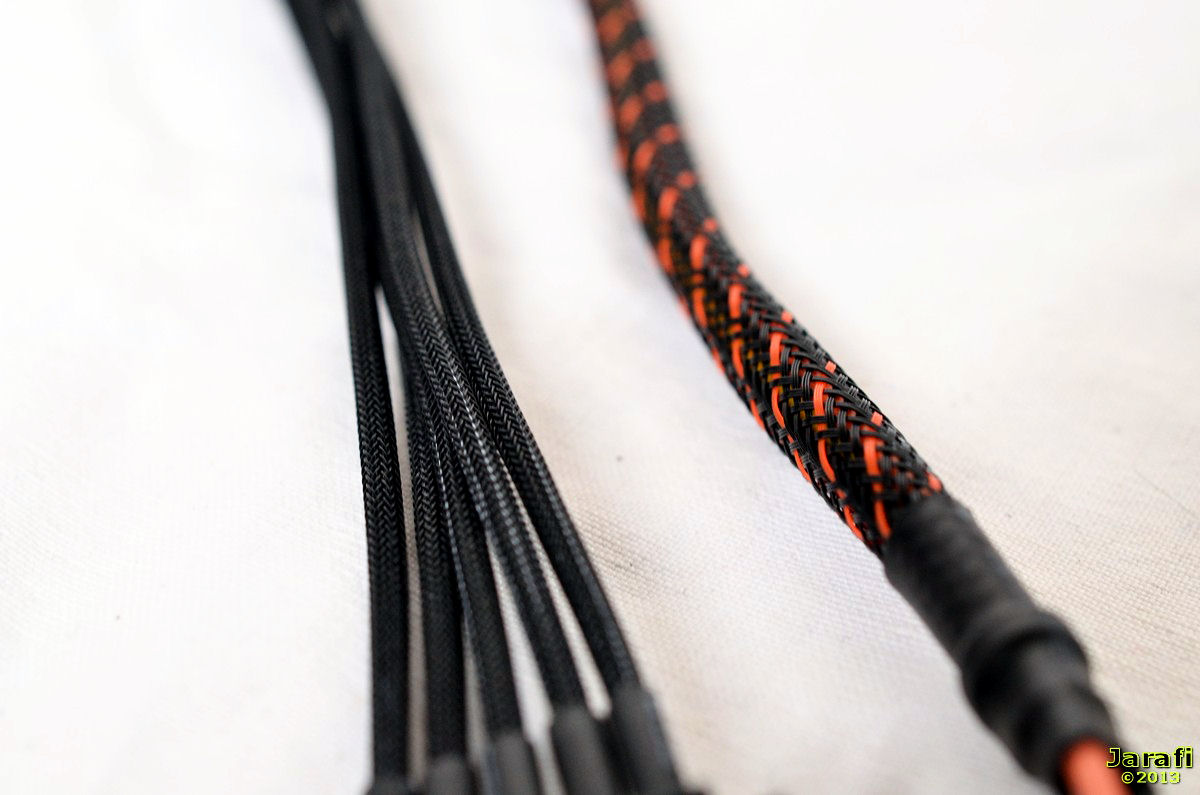

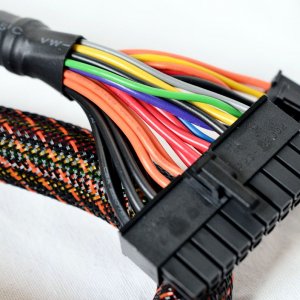

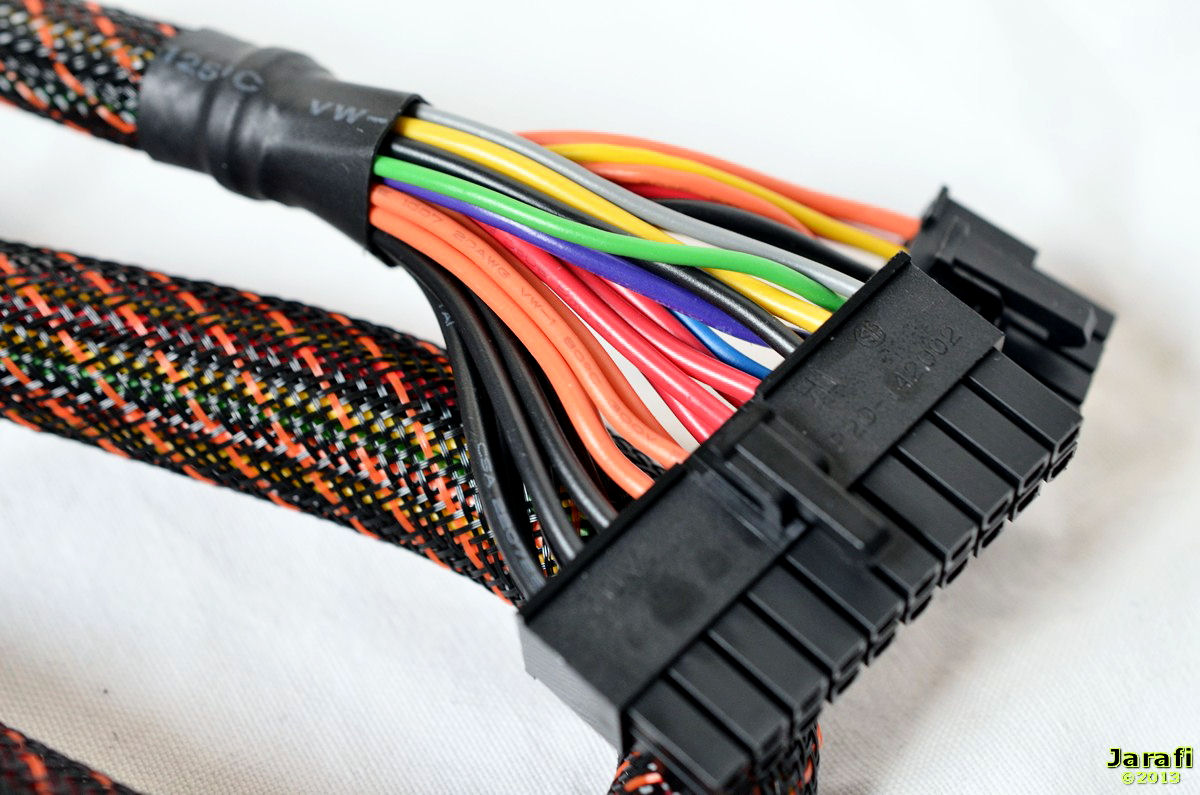

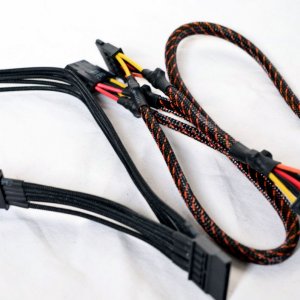

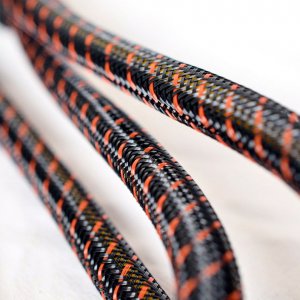

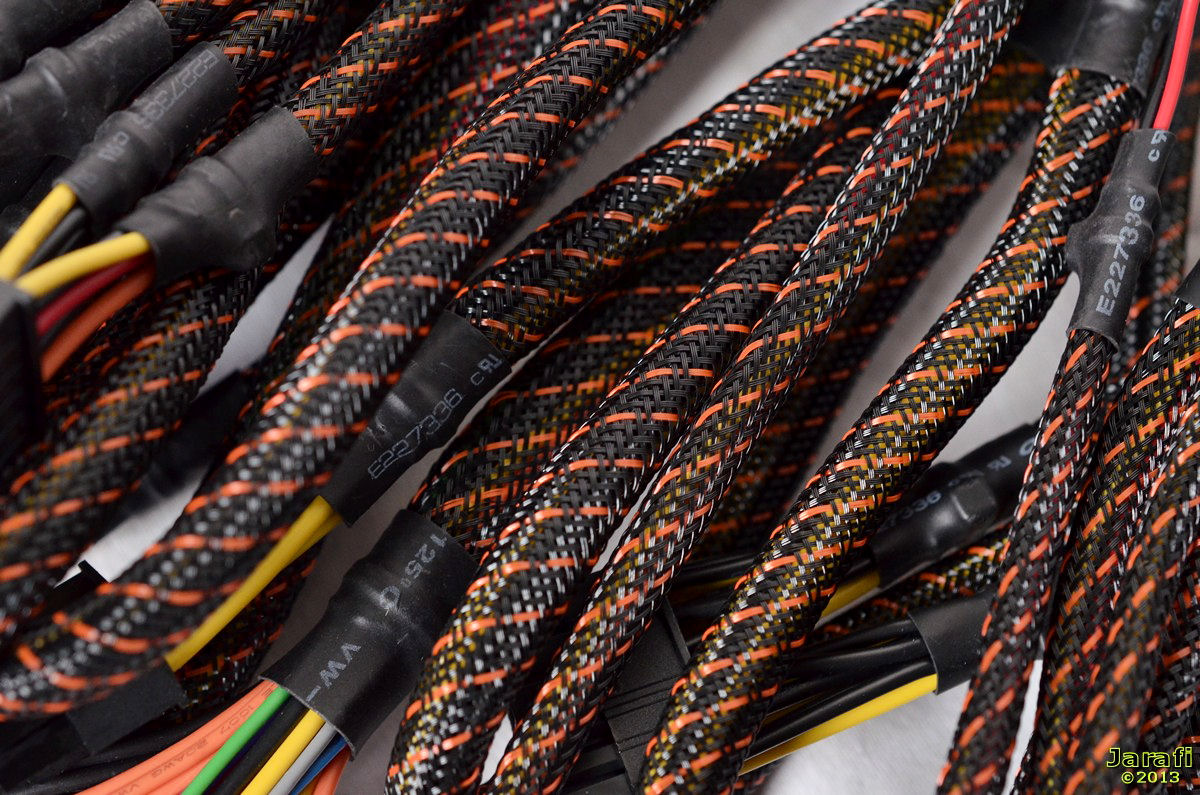

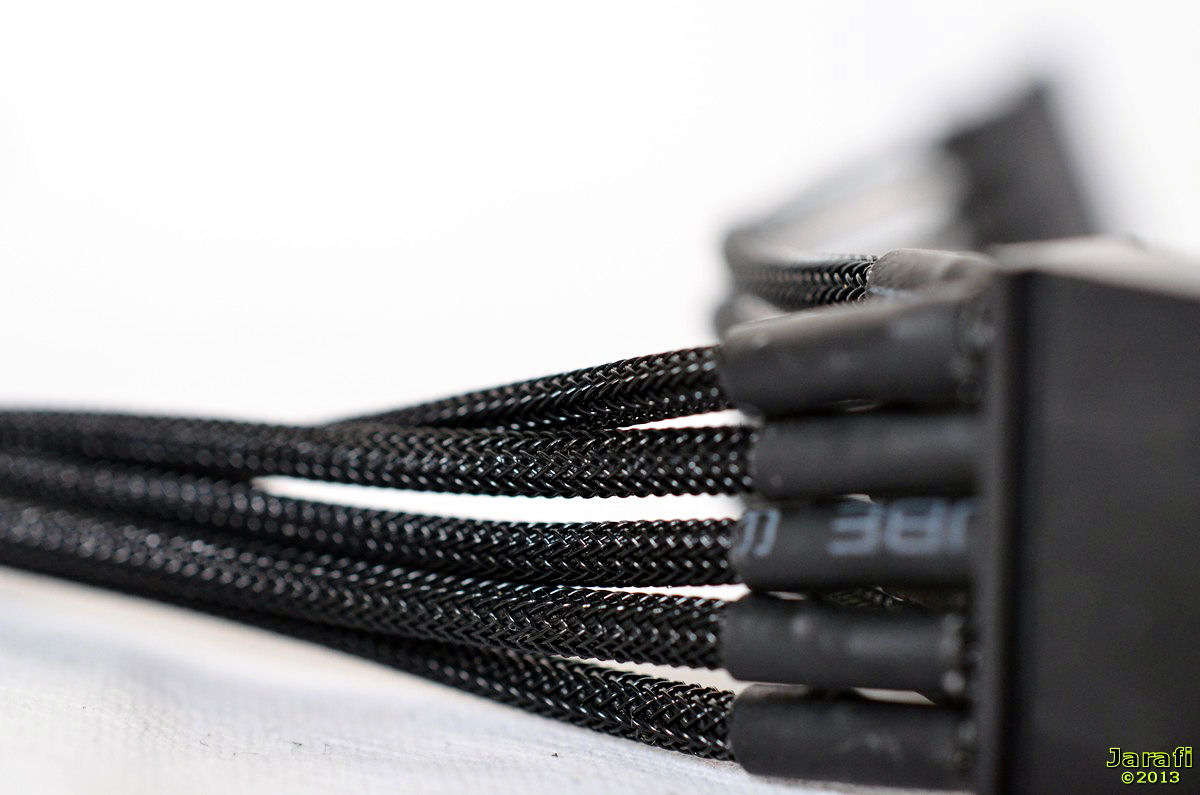

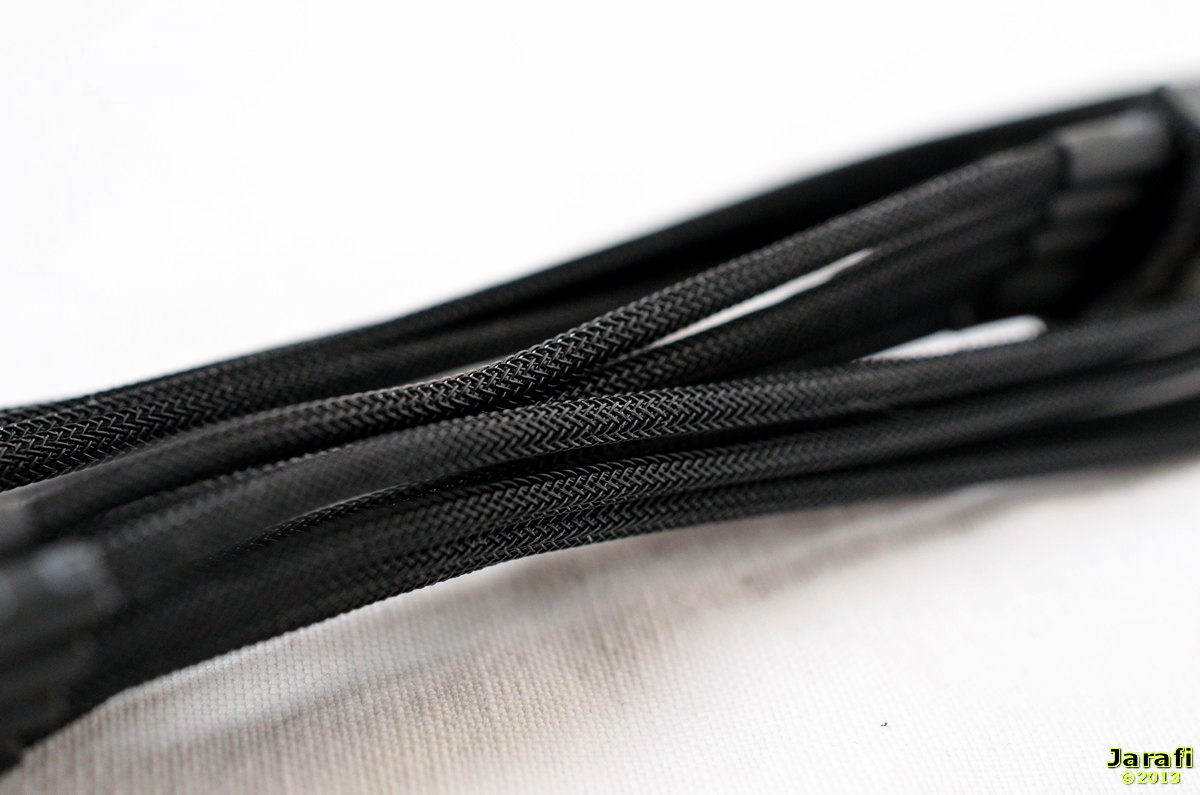

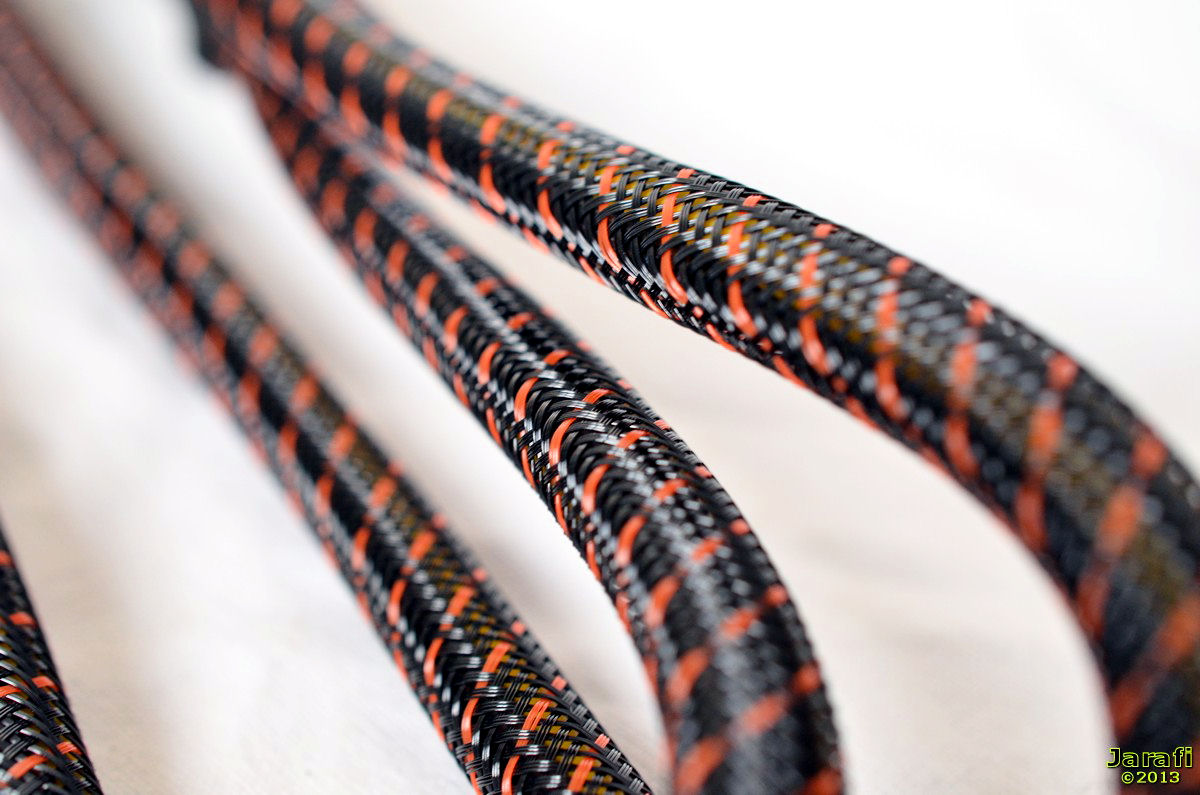

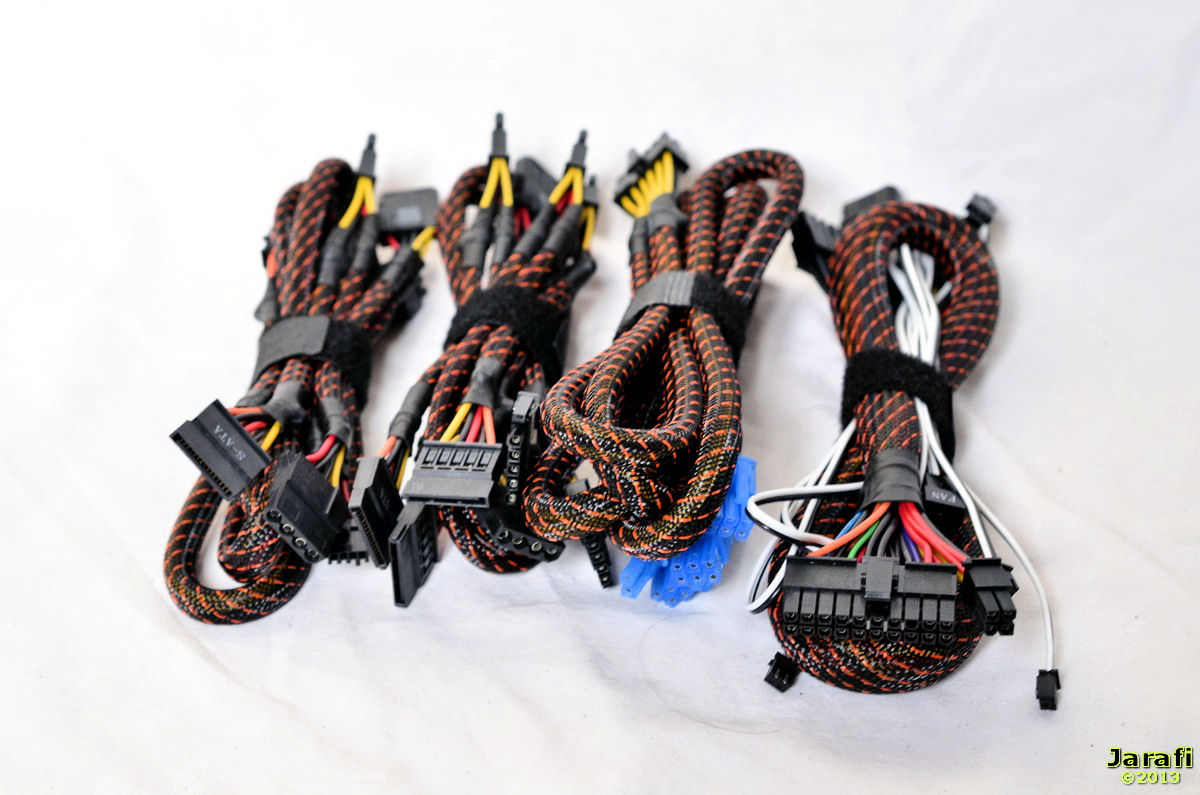

Alle Kabelstränge sind mit einem blickdichten Sleeve in Orange/Schwarz ausgestattet - passend natürlich zu den be quiet! Farbkombination Schwarz/Orange.
Am Ende der Kabelstränge - in Steckernähe - sind die eigentlichen Kabel allerdings kurz sichtbar.
Bei der Verarbeitung der Kabel gibt es ebenso wie schon beim eigentlichen Netzteil nichts auszusetzen.

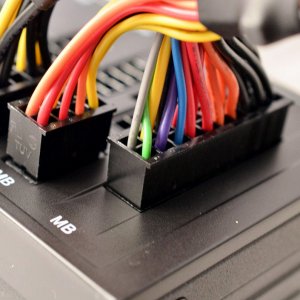

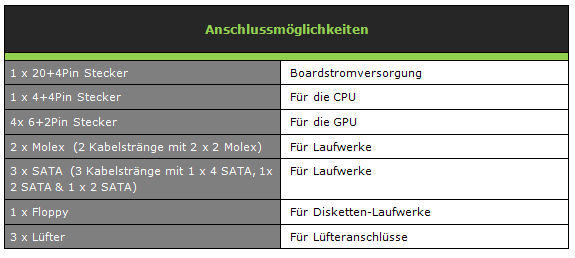

Nun die Anschlussmöglichkeiten am Netzteilgehäuse

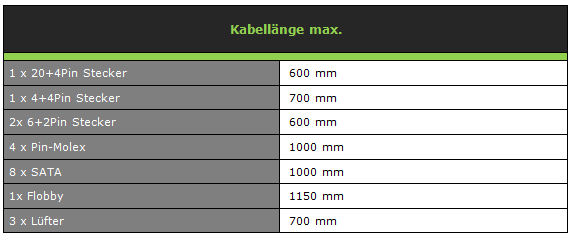

Nun noch ein kurzer Blick auf die Länge der einzelnen Kabel des PURE Power. Ob die Kabellänge der jeweiligen Kabel hinreichend ist, schauen wir uns beim Testeinbau des Netzteils an.

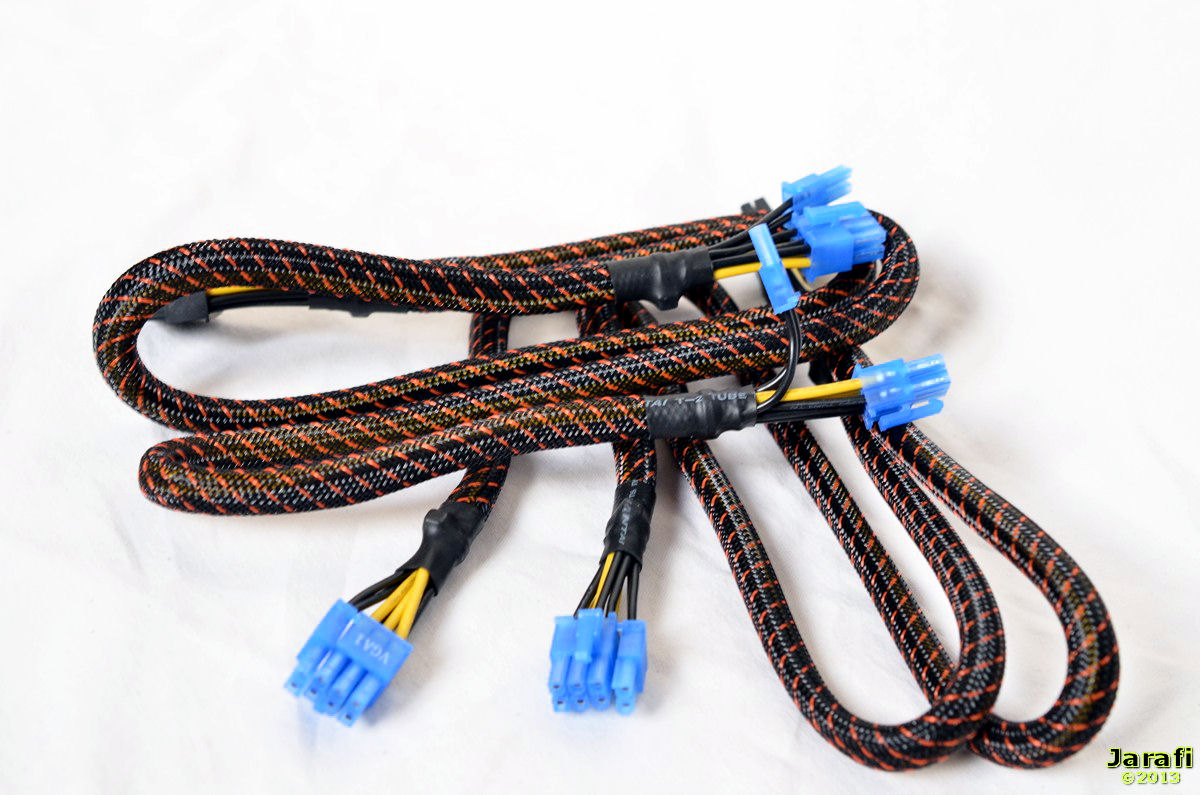

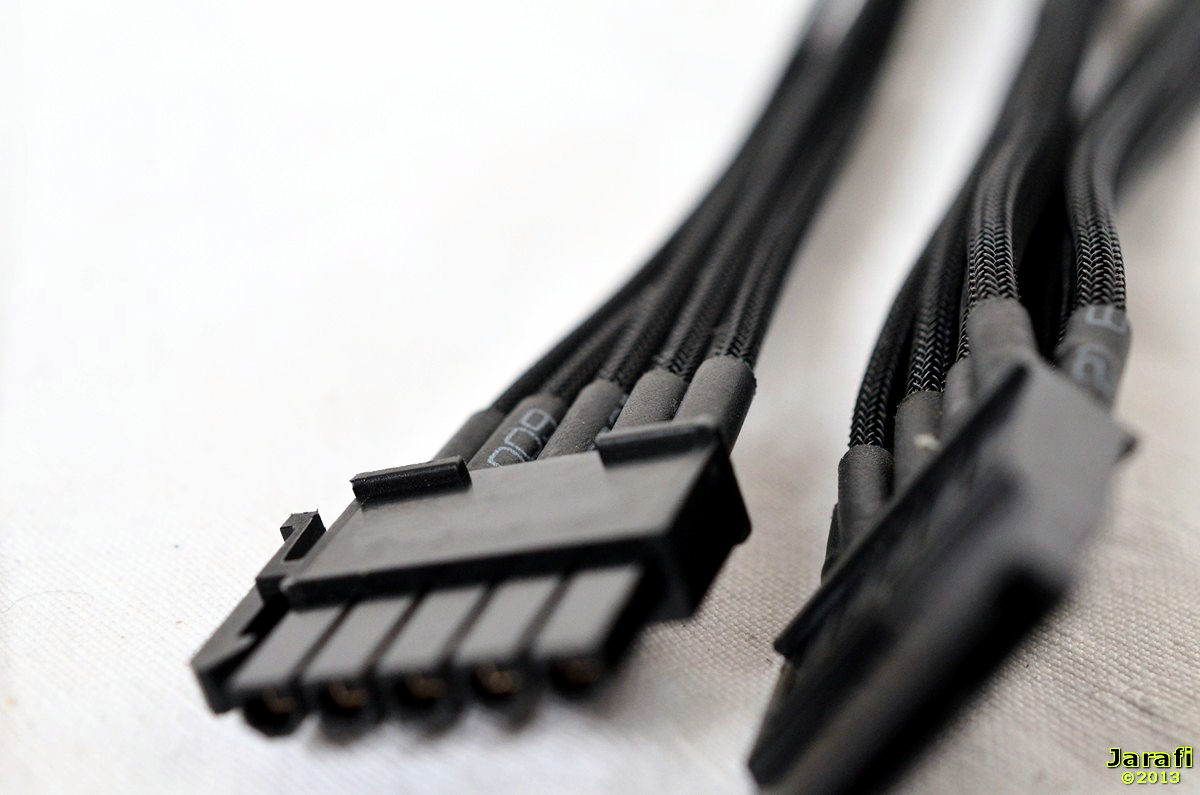

Die Power Cable

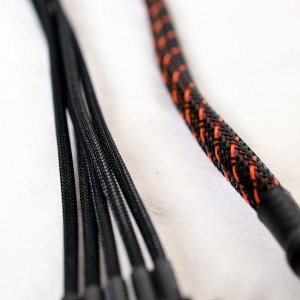

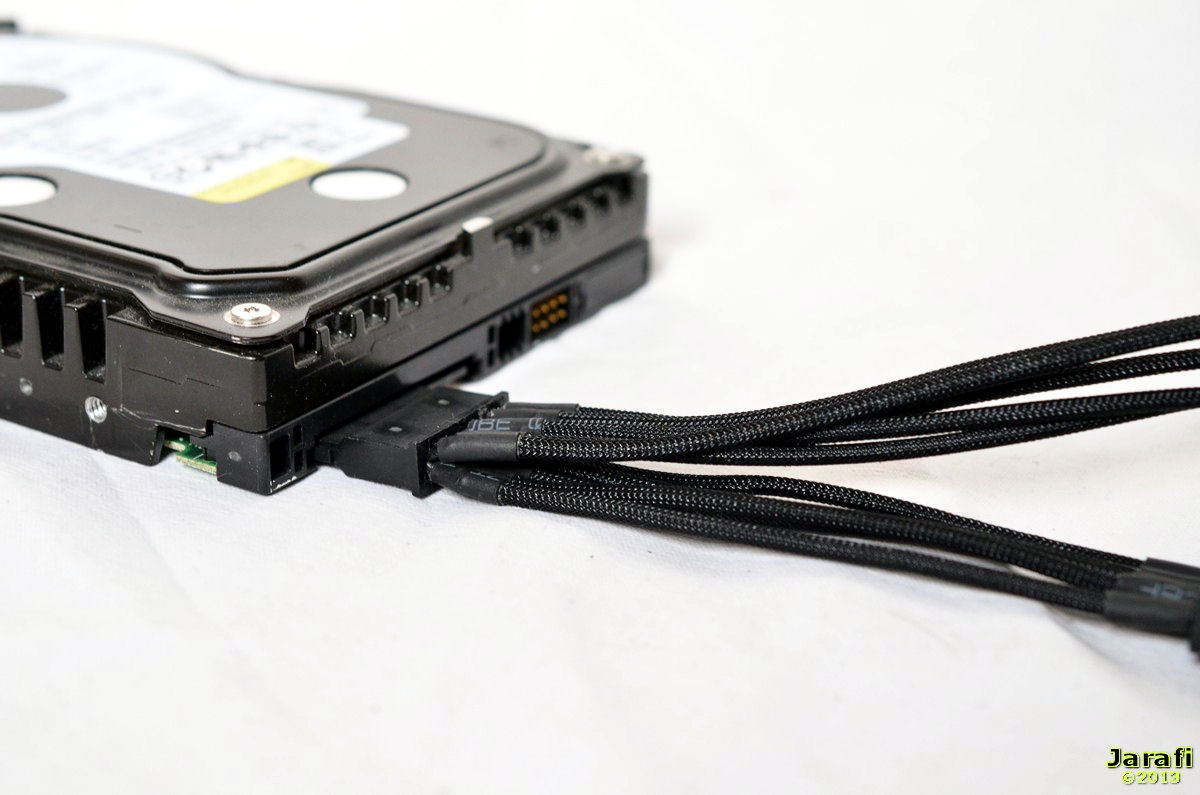

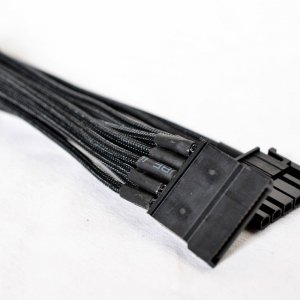

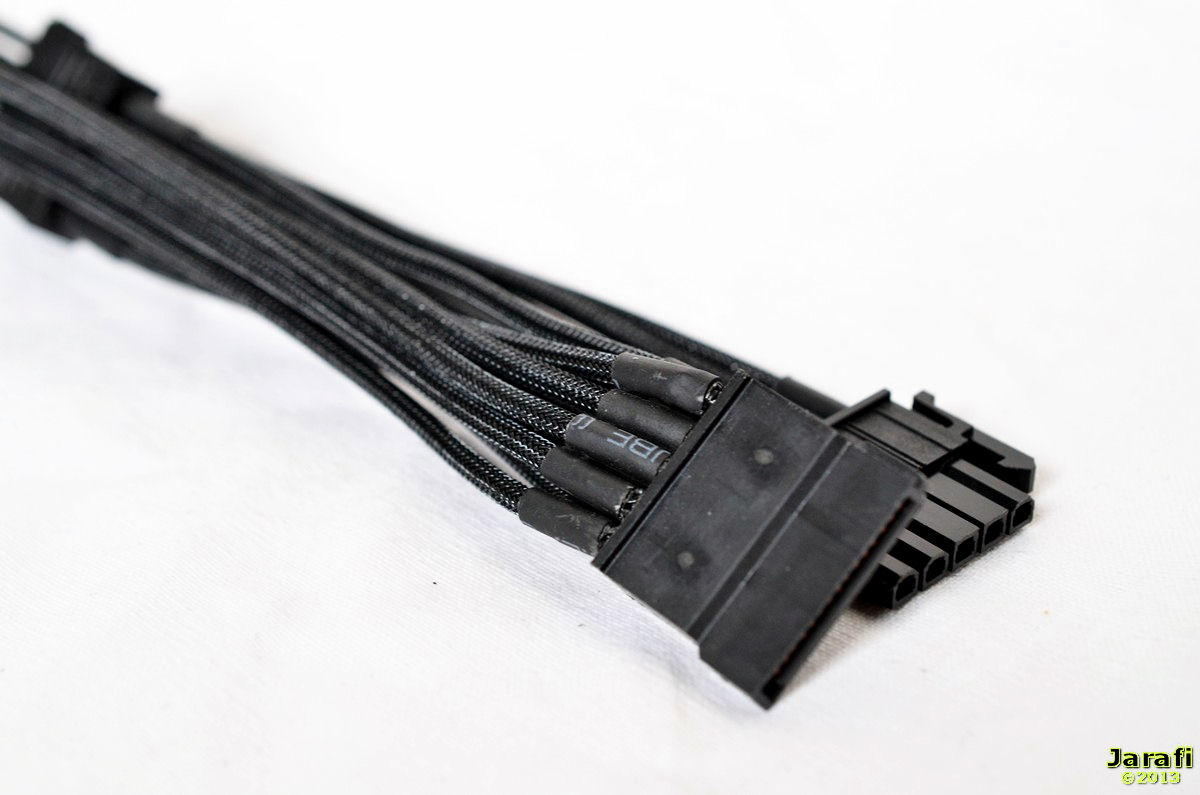

Gesleevte Kabel sind heute in vielen PC‘s zu finden. Besonders wenn ein Sichtfenster vorhanden ist, werten solche Kabel die Optik des Innenlebens deutlich auf.
Aber nicht nur optisch sind solche Kabel sinnvoll, sie ermöglichen auch einen besseren Luftstrom im eigentlichen Gehäuse.
Für Leute, die nun aber nicht selbst ihre Kabel sleeven möchten und damit potentiell Gefahr laufen, der Garantieansprüche beim Öffnen des Netzteils verlustig zu gehen, hat be quiet ! für einige der modularen Netzteile - wie der neuen POWER ZONE - solche Kabelsleeves im Angebot.
Ihr erhaltet 3 Jahre Garantie auf die Power Cable Sets.

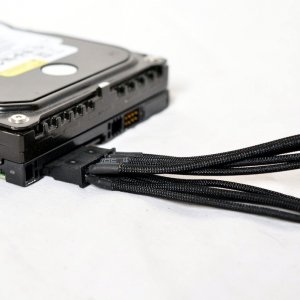

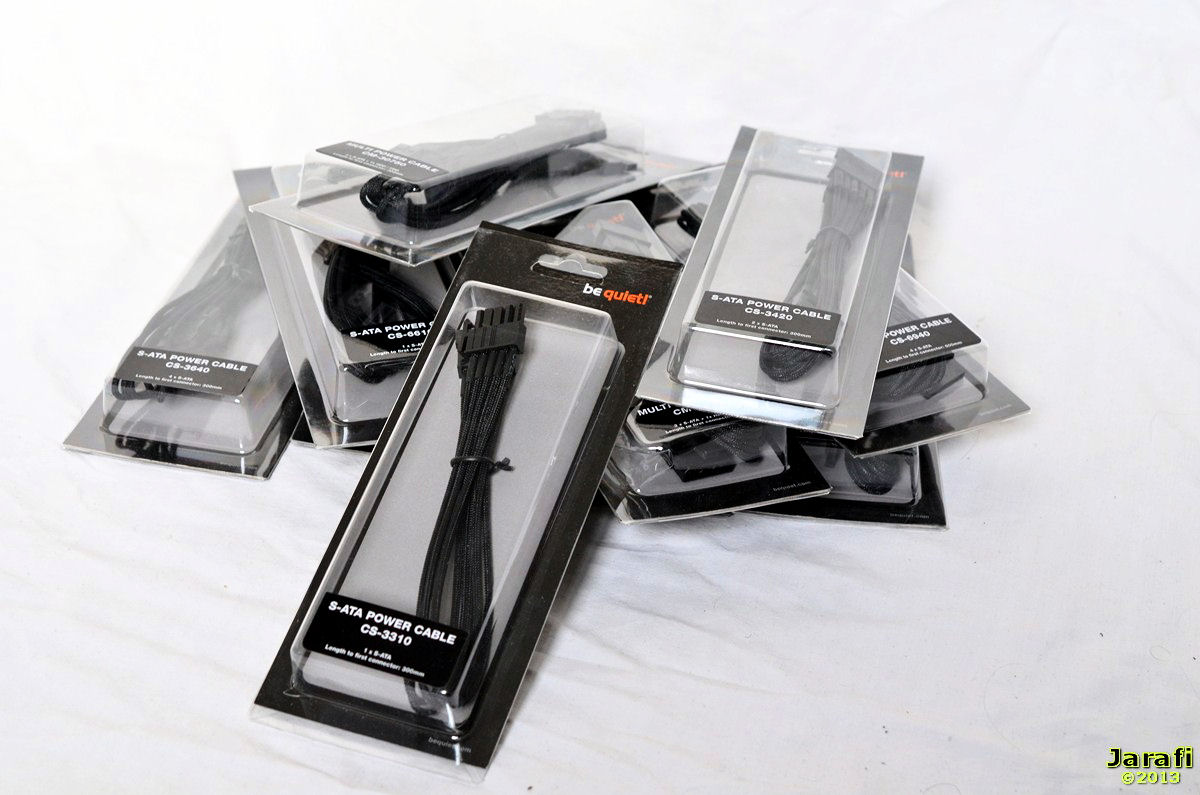

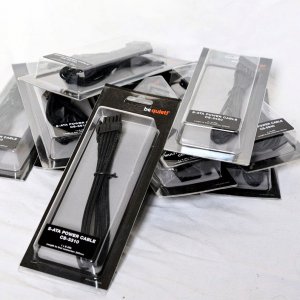

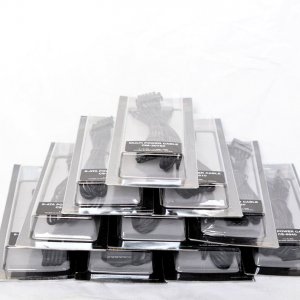

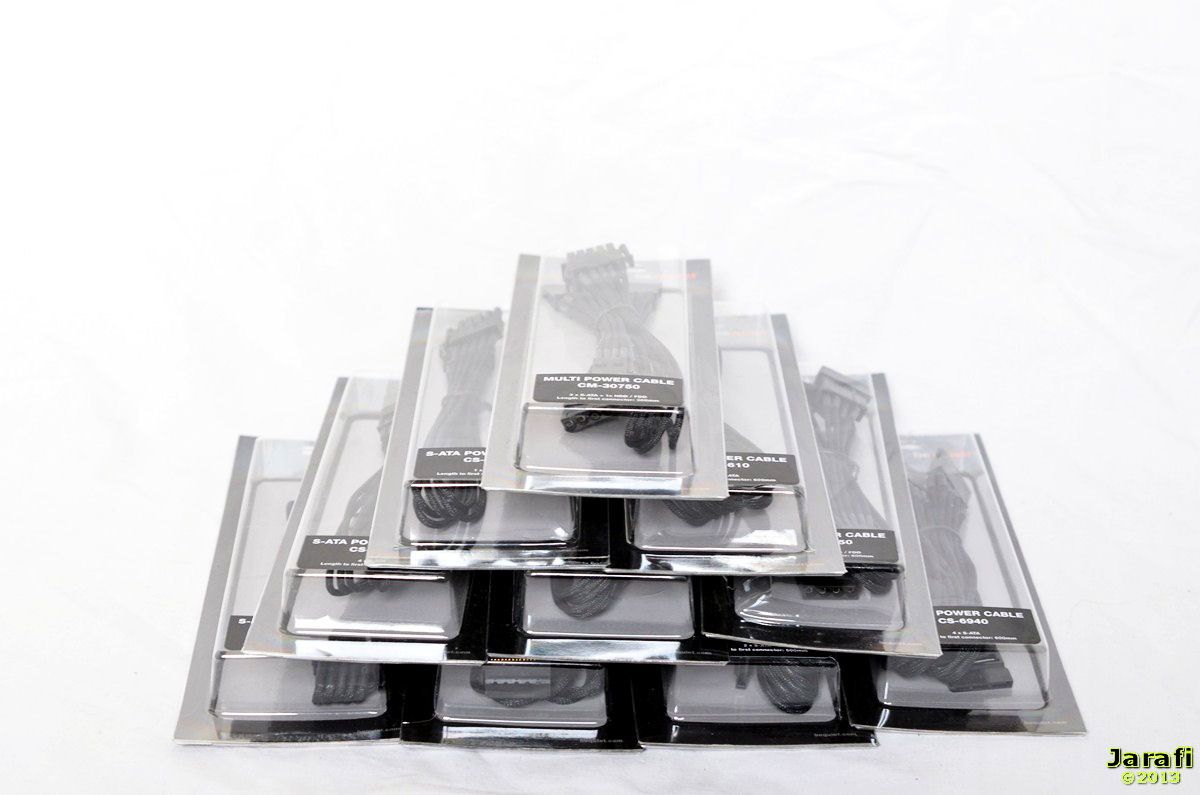

Bis jetzt befinden sich acht SATA sowie zwei Multikabel im gesleevten Kabelsortiment.

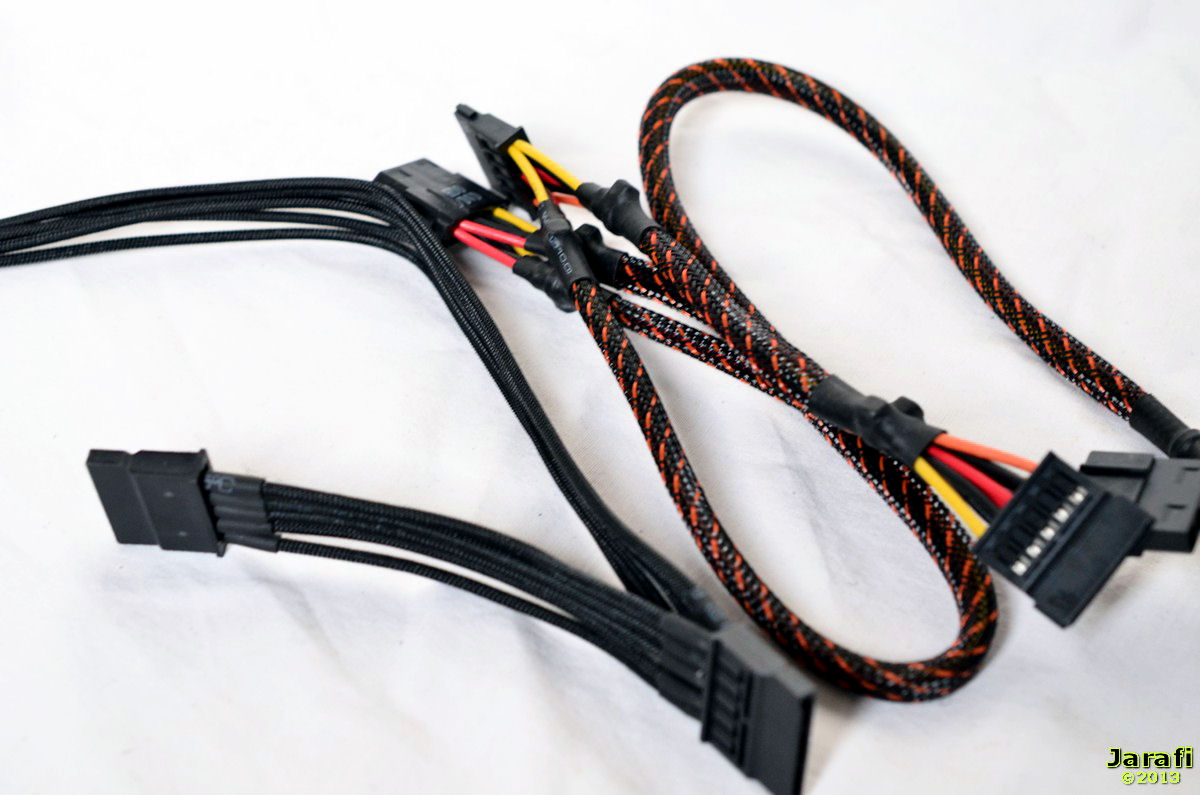

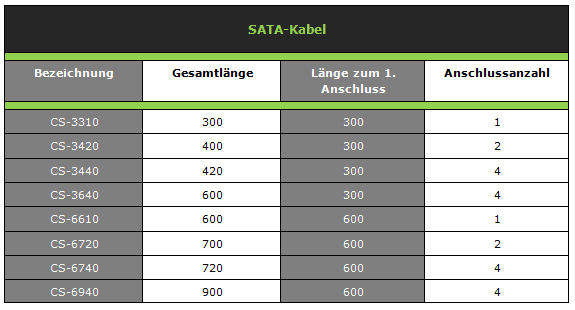

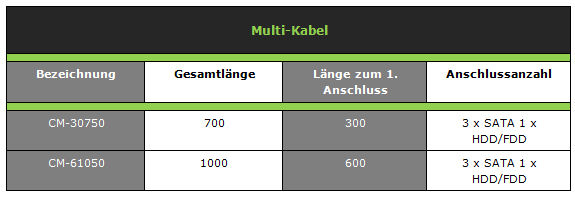

Ich habe euch die verschiedenen Versionen in zwei kleinen Tabellen aufgelistet und einige Vergleichsbilder mit den originalen POWER ZONE Kabeln gemacht.

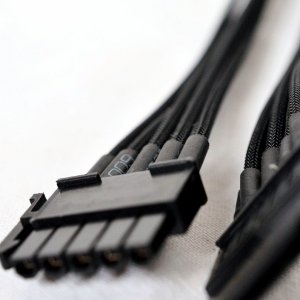

Die be quiet! ‘Power Cables’ sehen nicht nur optisch hervorragend aus, sondern sind auch so verarbeitet, dass sie - meiner Meinung nach- den PC optisch deutlich aufwerten.
Durch die Kompatibilität zu modularen be quiet! Netzteilen habt ihr hier natürlich auch keinen Garantieverlust beim Einsatz dieser Kabel.
Der Testeinbau
Um das Kabelmanagement und vor allem die in der Praxis wichtige Kabellänge zu überprüfen, fand natürlich ein Testeinbau statt.
Das Power ZONE wurde dazu in einen handelsüblichen MIDI-Tower - dem Fractal Design CORE 3000 - montiert. Bei diesem Gehäuse wird das Netzteil auf dem Boden fixiert.
Das Ergebnis:
Beim Testeinbau konnten alle Kabelstränge ohne Probleme verlegt werden, da die Länge aller notwendigen Versorgungskabel in einem ‚normalen’ MIDI-Tower mehr als hinreichend ist: Sowohl Laufwerksanschlüsse wie auch die PCIe-Stecker und die Mainboard-Versorgungen können ohne Probleme angeschlossen und verstaut werden. Und selbst in größeren Gehäusen sollte es eigentlich keine Probleme geben.
IV. Der Test
Für den eigentlichen Test habe ich mir verschiedene Testsysteme zusammengestellt und jeweils die Leistungswerte mit dem Dark Power PRO P10 550W, dem PURE Power L8 sowie den Seasonic Fanless 460W verglichen.
Als Testsystem kamen sowohl verschieden AMD-Systeme mit unterschiedlichen CPUs und GPU's, zum Einsatz, als auch ein LGA2011 System und ein neues Haswell-System. Die Leistungsaufnahme wurde jeweils nach einer halben Stunde abgelesen und die Messung aus Genauigkeitsgründen drei mal wiederholt. Gemessen wurde der Verbrauch im IDLE und GAMING.
Die Testsysteme

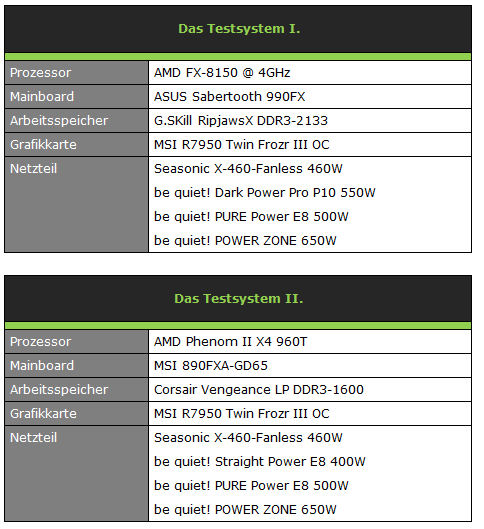

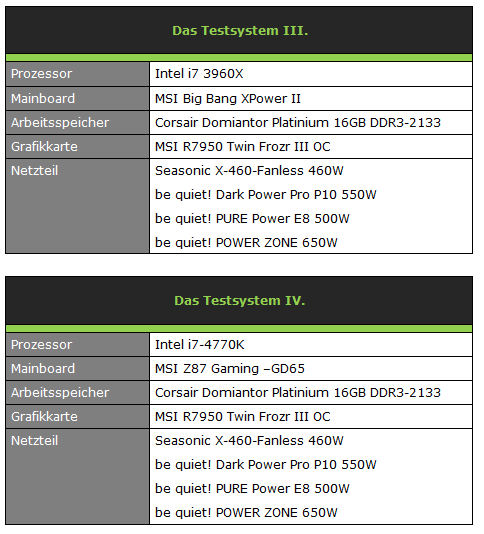

[FONT="]Die verschiedenen Testsysteme habe ich euch in kleinen Tabellen zusammengestellt[/FONT]
Die Messwerte der Testsysteme

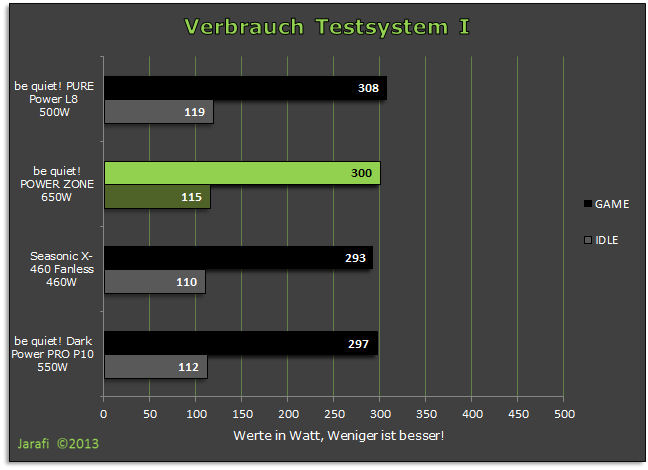

Testsystem I
Im ersten Testsystem, dass komplett auf AMD-Komponenten.
Hier zeigt sich die höhere Effizients der natürlich deutlich teureren Netzteile, dieser Verbrauchen messbar weniger.

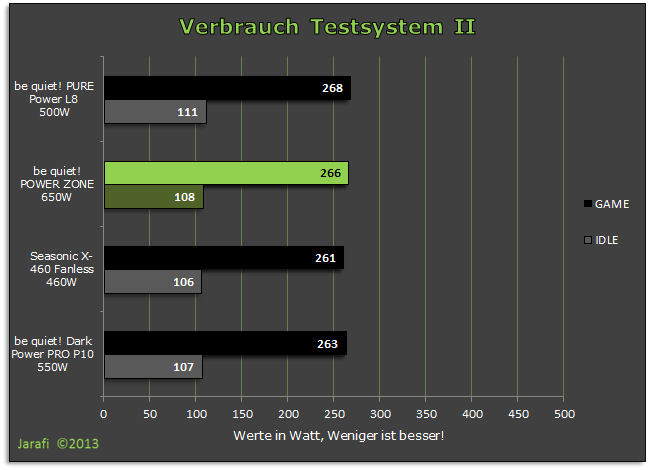

Testsystem II
[FONT="]Beim Testsystem mit dem Phenom II liegt das Power Zone auf dem dritten Platz der im Test verwendeten Netzteile.
[/FONT]

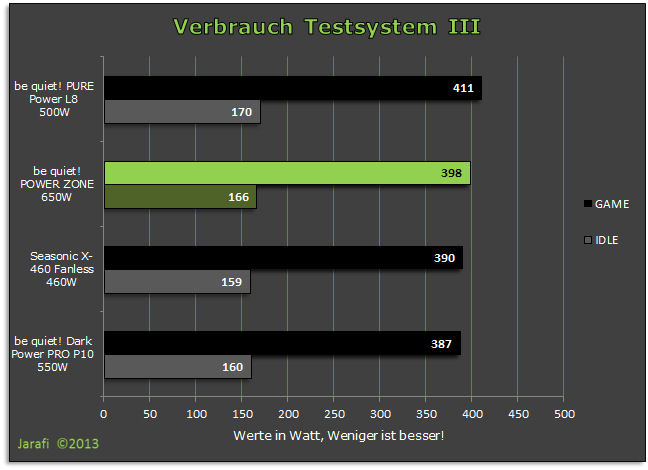

Testsystem III
Das dritte Testsystem basiert auf einem INTEL LGA2011 High-End-System und beansprucht natürlich ordentlich das Netzteil.
Hier zeigt sich die bessere Effizients der teuren Netzteile.

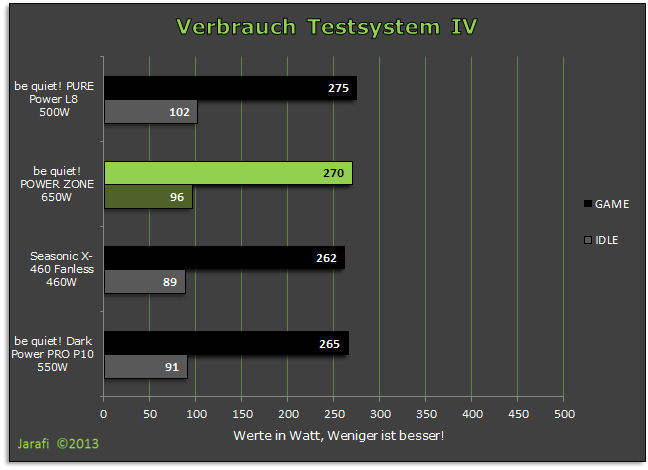

Testsystem IV
Das vierte Testsystem basiert auf einem neuen Haswell-System.
Hier zegit sich das selbe Bild, das neue Power Zone liegt zwischen Dark Power und Pure Power.
Die Lautstärke
Bei der Lautstärke gibt es beim POWER ZONE absolut nichts auszusetzen. Weder im IDLE noch unter Vollast gibt das PSU einen störenden Ton von sich.
VII: Resümee
Mit der neuen Power ZONE Serie trifft be quiet genau den Nerv der Zeit: Üppige Leistung, gepaart mit nützlichen Features bei extrem leisem Betrieb. Zusätzlich ist das Netzteil, die Kabelstränge sowie die Einzelsleeves excellent verarbeitet.
Beim Betrachten der Leistungswerte stellt man fest: Das Netzteil kommt nicht an die Werte der Dark Power Pro P10-Serie heran, die allerdings deutlich teuerer sind.
Dies ist aber nicht weiter tragisch, denn bezogen auf die Preisklasse zeigt dieses Netzteil eine sehr gute Leistung.
Auch bei der Lautstärke zeigt sich, dass be quiet! mal wieder sehr „be quiet“ ist: Es fällt zu keiner Zeit akkustisch störend auf.
Die Kabellänge weiss ebenso zu überzeugen wie das vollmodulare Kabelmanagement: Kabelsalat im PC gehört somit der Vergangenheit an.
Features wie die Cool –Off Funktion, die das Überhitzen nach Abschalten des PCs verhindert oder auch die Option, dass bis zu drei Gehäuselüfter direkt ans Netzteil angeschlossen werden können, runden das Gesamtpaket angenehm ab.
Ebenso positiv zu erwähnen sind die 5 Jahre Garantie, sowie der Vor-Ort Austauschservice in den ersten 12 Monaten nach dem Kauf.
Für einen aktuellen Preis von ca. 90-€ für die 650W-Version kann ich nur sagen: Zugreifen - wer auch immer ein neues Netzteil für den heimischen Rechenknecht sucht.
Pro und Contra
