PowerColor X1650 DDR2 AGP Vmod Anleitung

[Speedoo]

Hallo!

Ich habe hier einen Anleitung für einen Vold Mod an einer ATI PowerColor X1650 Pro DDR2 AGP Grafikkarte !!

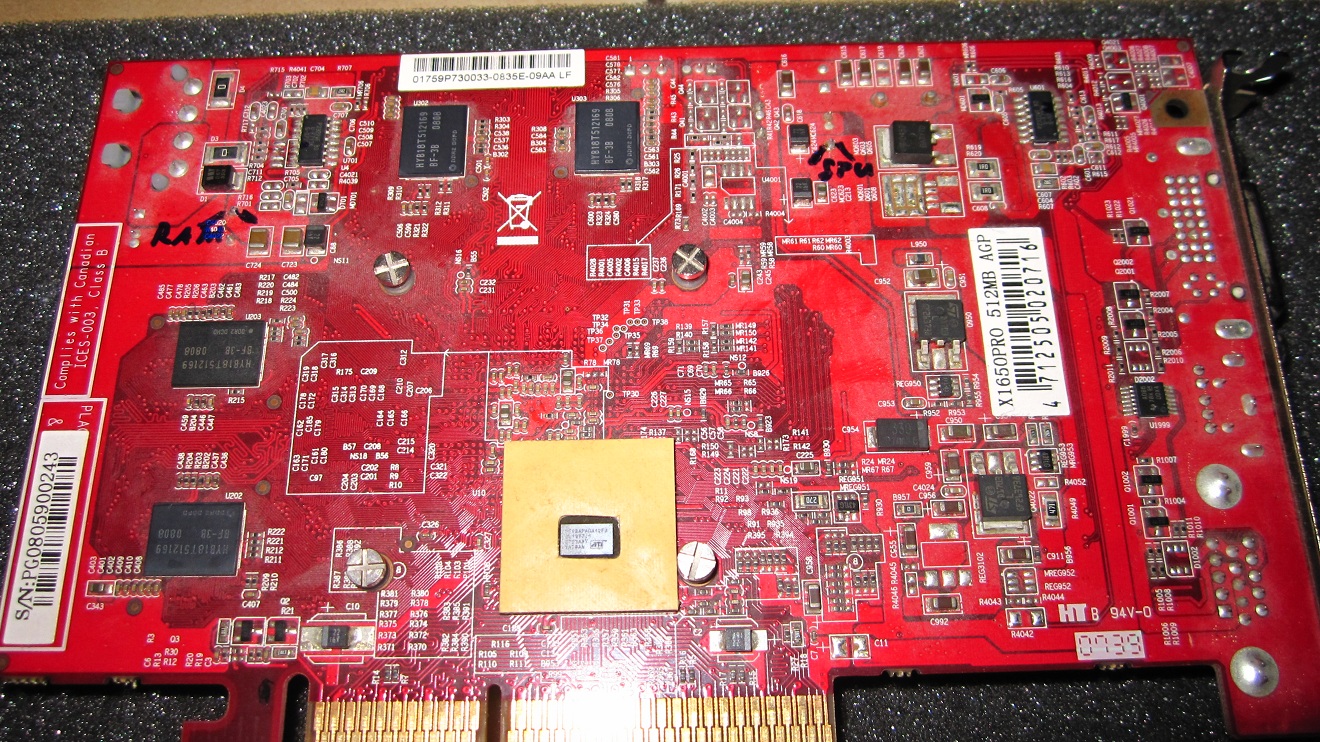

hier sind die Vorderseite und Rückseite der Karte zu sehen !!

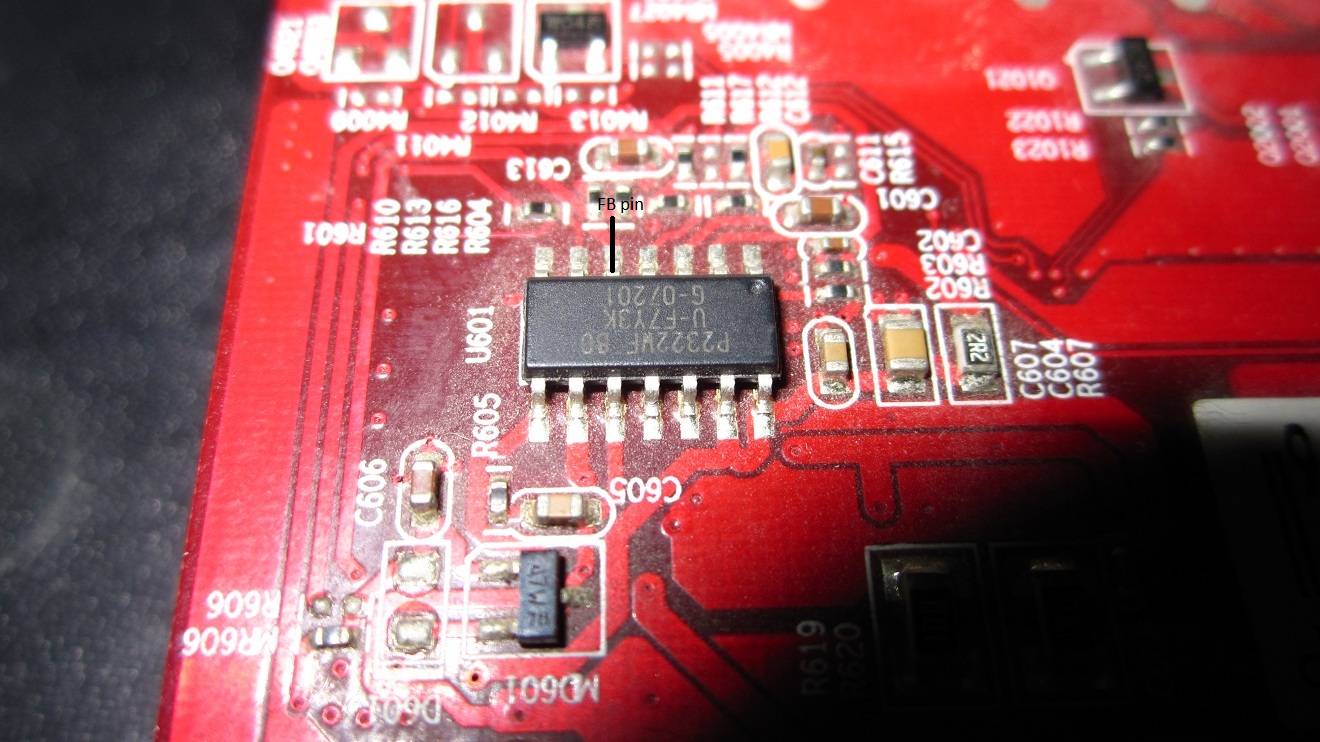

Hier ist der Chip "P2322WF" für den Vmod zu sehen der befindet sich 2x auf dem PCB, einer ist für die RAM Spannung und der andere für die GPU Spannung!!
Das Bild steht leider auf dem Kopf sorry!

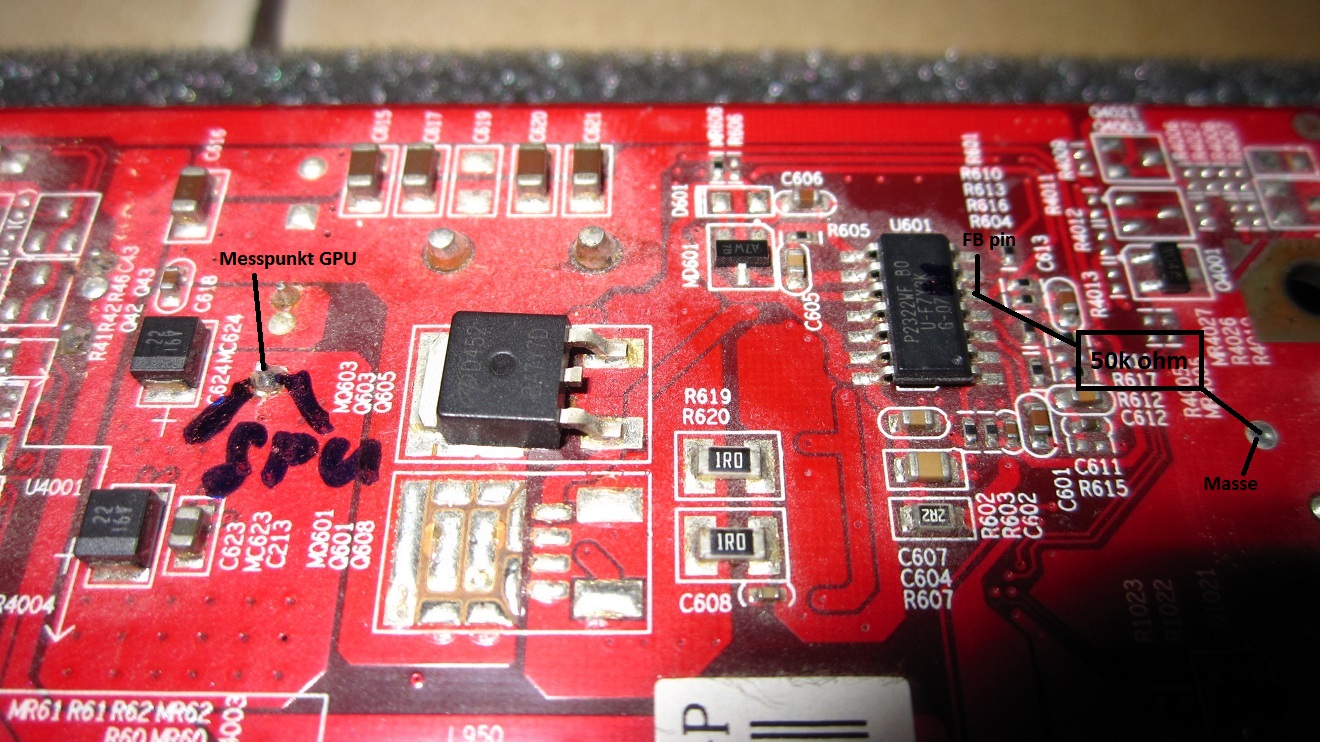

Vmod der GPU Spannung!! Die GPU Standard Spannung ist 1,328v, ich habe 50K ohm Trimmer verwendet womit sich die Spannung leicht auf 1,345v anhebt was aber kein Problem darstellt.
Durch reduzieren des Wiederstandes (Trimmer) erhört sich die Spannung!

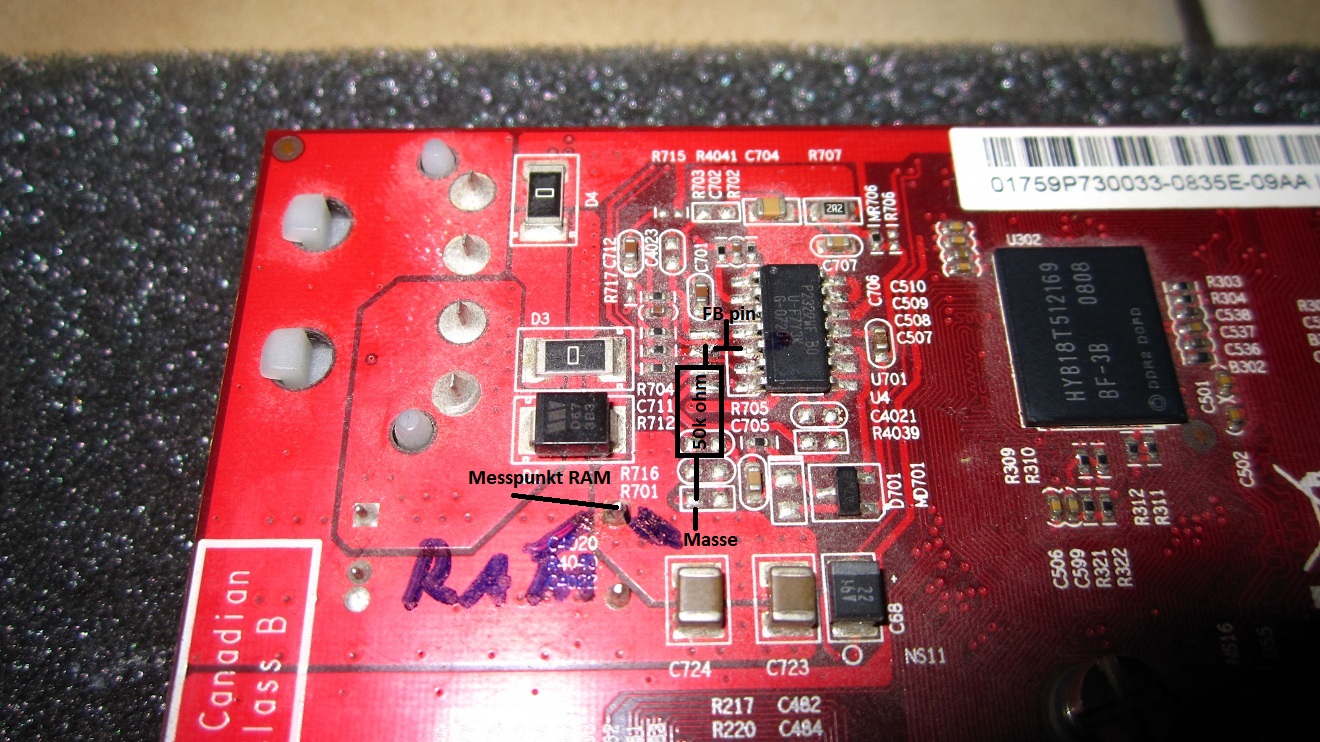

Vmod für die RAM Spannung!! Die RAM Standard Spannung ist 1,888v, ich habe auch hier einen 50K ohm Trimmer verwendet womit sich die Spannung leicht auf 1,911v anhebt, was auch hier kein Problem ist.
Durch reduzieren des Wiederstandes (Trimmer) erhört sich die Spannung!

So kann es Fertig aussehen!

Wie hoch man die Spannungen anheben kann, kann ich nicht sagen das muss man selbst testen!!
Aber es sollte auf jeden Fall ein Besserer GPU Kühler und vor allem auch RAM Kühler verwendet werden um Schäden zu vermeiden!!

Grüße Speedoo



[windowsfan]

Hallo!

Ich habe hier einen Anleitung für einen Vold Mod an einer ATI PowerColor X1650 Pro DDR2 AGP Grafikkarte !!

[... ] Falls jemand weiß von welchem Hersteller die Karte ist, kann ja Bescheid geben!

Ich würde fast sagen es handelt sich um eine Karte von PowerColor



[Apfelkuchen]

Ach wie schön, diese Karte war das erste Teil, das ich jemals gekauft und in einen Rechner verbaut hab

Aber ich glaub meine ist mitlerweile kaputt :/
Muss ich bei Gelegenheit mal testen.



[Speedoo]

@ windowsfan - ich habe in netz geschaut welche Hersteller in frage kommen würde und bin mit PowerColor fündig geworden ich habe aber fergessen die frage zu löschen !!

@Apfelkuchen - ich währe froh wenn ich meinen erste gehaufte grafikkarte noch hätte das müsste eine Voodoo Bache sein glauben ich, könnte aber auch einen noch ältere sein. Die hatte ich behalten sollen schade. Danke das es dir gefällt!



[Apfelkuchen]

Muss ich mal testen, sobald ich ein AGP-Board in die Finger bekomm
Vielleicht lebt sie ja doch noch...

Aber wenn sie das tut, dann werd ich erst mal eine Weile nicht dran rumlöten, nur zur Sicherheit
