M2 Riegel in welchen Steckplatz

[Hasching1]

Hallo
Mein Mainboard MAG B550 Tomahawk verfügt über 2 M2 Steckplätze - Beim Steckplatz 1 wird mit PCI 4.0 angesprochen nur bei Steckplatz 2 bin ich mir nicht sicher. Würde aber gern in Steckplatz 2 gehen da ich sonst den ganzen Kühler ausbauen muss.

Meine M2 SSD https://www.alternate.de/Seagate/FireCuda-530-1-TB-mit-K%FChlk%F6rper-SSD/html/product/1766739



[Olstyle]

Der zweite M2 Slot hat PCIe 3.0 und deaktiviert den unteren x16 Slot wenn man ihn benutzt. Zudem muss er Lanes abgeben wenn die PCIe x1 Slots benutzt werden. Steht alles direkt auf der Produktseite
https://de.msi.com/Motherboard/MAG-B550-TOMAHAWK/Specification
Wenn du also den unteren GPU-Slot nicht brauchst und dir die Geschwindigkeit egal ist kannst du auch den unteren M2 nehmen. Vollen Durchsatz bekommst du nur auf dem oberen.

Wenn absehbar ist dass du vielleicht in ein paar Wochen aus einem anderen Grund an den Kühler musst oder schlicht gerade keine WLP zur Hand hast kannst du die SSD auch erstmal unten einbauen. Dauerhaft würde ich das aber nicht machen, das ist dann schon Verschwendung.



[Buffalo-Phil]

ich habe in der Anleitung nachgeschaut. Das hättest du auch machen können.

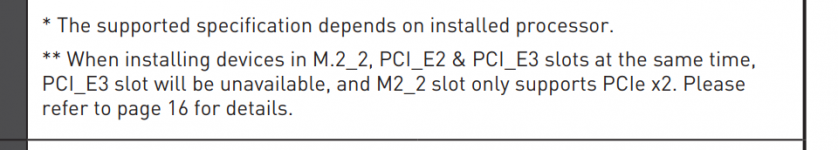

Dort steht, dass der obere M2 Slot PCI-E x4 und Sata direkt über die CPU kann.
Der untere M2 Slot kann nur PCI-E x4.

Siehe Bilder. Danke

Hier gibt es die Anleitung: Seite 15 und 16

https://download.msi.com/archive/mnu_exe/mb/M7C91v2.2-EURO.pdf



[Hasching1]

ich habe in der Anleitung nachgeschaut. Das hättest du auch machen können.

Hab ich, aber da genau bin ich ja nicht schlau draus geworden.

Der untere M2 Slot kann nur PCI-E x4.

Siehe Bilder. Danke

Hier gibt es die Anleitung: Seite 15 und 16

Danke dann mach ich den mal in den 1. Slot
