Andreas1975
Volt-Modder(in)
Sicher bin ich mir eigentlich immer. Nur ob ich recht habe, egal.
Such mal nach: Bifurkation
Vermutlich war ich zu nah an meinen Fruchtsaft.
News AMD B650: Plattformübergreifende PCI-E-Erweiterungskarten für mehr Anschlüsse gesichtet
- Ersteller PCGH-Redaktion
- Erstellt am
Such mal nach: Bifurkation
Vermutlich war ich zu nah an meinen Fruchtsaft.
EM_EN
Software-Overclocker(in)
Glaube heute kommen wir Beide nicht mehr zueinander was die Begrifflichkeit betrifft. Einen Wikipedia Begriff hätte ich gern gepiepst.

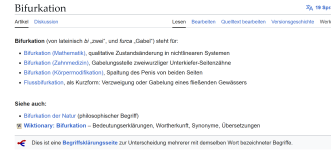

Bifurkation – Wikipedia
Anhänge
Andreas1975
Volt-Modder(in)
Klar kommen wir zueinander. Wäre doch gelacht.Glaube heute kommen wir Beide nicht mehr zueinander was die Begrifflichkeit betrifft. Einen Wikipedia Begriff hätte ich gern gepiepst.
Bifurkation – Wikipedia
de.wikipedia.org
Was ist PCIe-Bifurcation? | ICY DOCK
de.icydock.com
Article: What is PCIe Bifurcation?
This article was created from a community discussion by JustinW PCIe bifurcation is a feature that allows the division of data lanes in a PCIe slot. For instance, on supported systems a PCIe x16 slot can be configured into two PCIe x8 lanes, or more smaller lanes, depending on what the...
community.startech.com
EM_EN
Software-Overclocker(in)
AHH endlich, danke für die AufklärungKlar kommen wir zueinander. Wäre doch gelacht.
Was ist PCIe-Bifurcation? | ICY DOCK
Article: What is PCIe Bifurcation?
This article was created from a community discussion by JustinW PCIe bifurcation is a feature that allows the division of data lanes in a PCIe slot. For instance, on supported systems a PCIe x16 slot can be configured into two PCIe x8 lanes, or more smaller lanes, depending on what the...
Andreas1975
Volt-Modder(in)
Trink nen Fruchtsaft!AHH endlich, danke für die Aufklärung
der_yappi
Volt-Modder(in)
Wenn ich die Anleitung meines X570Aorus Elite richtig verstehe dürfte das ohne Sharing funktionieren - wenn ich falsch liege bitte korrigieren.
Die GPU ist direkt mit der CPU über x16 angebunden. Der erste M2 ist ebenfalls direkt an die CPU angeflanscht mit x4
(was ja eig. normal bei X570 ist)
Die restlichen Slots sind am X570 mit einmal x4 im x16 Slot und zweimal x1 im x1 Slot
Da da auch nix mit Sharing steht...
Oder steh ich auf dem Schlauch?Und im damaligen Testchart der PCGH stand auch nichts mit Sharing
Zuletzt bearbeitet:
Homerclon
Volt-Modder(in)
Ja, bei deinem Board kannst du alle Anschlüsse gleichzeitig nutzen, es findet kein Sharing statt - nur der Flaschenhals von CPU zum X570 bremst ggf.
Wenn du tatsächlich keinen Zugriff auf den mittleren Slot hast, dann brauchst du tatsächlich eine derartige Lösung, weil du 16 Lanes komplett verschwendest. Zumindest solange es bei 200 Euro für die Karte bleibt, würde ich aber andere Lösungen prüfen:
- Grafikkartenkühlung auf 2 Slots verkleinern (=> Wakü)
- Wenn es nur um M.2 geht und das Gehäuse es zulässt: Grafikkarte in den zweiten Slot packen, einen ×16-auf-Quad-M.2-Adapter in den oberen
- Versuchen, mit einem flexiblen Riser und dann vergleichbaren Adapter den mittleren Slot zu nutzen.
Wenn ich die Anleitung meines X570Aorus Elite richtig verstehe dürfte das ohne Sharing funktionieren - wenn ich falsch liege bitte korrigieren.
Anhang anzeigen 1525468
Die GPU ist direkt mit der CPU über x16 angebunden. Der erste M2 ist ebenfalls direkt an die CPU angeflanscht mit x4
(was ja eig. normal bei X570 ist)
Die restlichen Slots sind am X570 mit einmal x4 im x16 Slot und zweimal x1 im x1 Slot
Da da auch nix mit Sharing steht...
Und im damaligen Testchart der PCGH stand auch nichts mit Sharing
Anhang anzeigen 1525470
M.2-Sharing steht bei Gigabyte zum Teil erst weiterhinten im Handbuch (typischerweise dann mit Hinweis bei den Storage-Specs), von daher lieber auf gute Tests verlassen.^^
Das ist aber eindeutig: Alle Ressourcen exklusiv vergeben, keine Sharing-Probleme. Einzig bei der geometrischen Anordnung musst du aufpassen, weil nur zwei Slots Abstand zwischen PEG und dem ×4 ist.
EM_EN
Software-Overclocker(in)
Danke für den Tip, ein Riser habe ich noch rumliegen und den Umzug in ein neues Gehäuse hat die Konfiguration absolut verdient. Hatte ich damals mit einem 5820K und 32 GB neu gekauft und läuft bis heute ohne Zicken. Nach inzwischen 10 Jahren, gab es nochmals ein Update auf den 8 Kerner, den ich mir damals ganz sicher nicht leisten wollte.
Andreas1975
Volt-Modder(in)
Das setzt vorraus, dass das MB das auch unterstützt. Habe ich bei den Spezifikationen nicht gelesen.
@EM_EN einen AsRock Quad M2 Adapter hätte ich hier noch rumliegen. Bei Bedarf PN.
Asrock ist eigentlich für sehr guten Bifurcation-Support bekannt und die Hardware kann auf alle Fälle den Split in vier Links und hat auch genug Lanes. Einziges Problem ist die Mechanik – MicroATX ist halt MicroATX.
Andreas1975
Volt-Modder(in)
Das von @EM_EN gennante Board kann aber das gerade nicht. Da es die Lanes der beiden Slots bei gleichzeitiger Belegung auf x8/x8 begrenzt. Damit ist das beim X99M Killer nicht möglich. Ein Blick ins Bios wird aber schnell klatheit bringen da das Board ja vorliegt.
Grundsätzlich richtig das AsRock das sehr gut unterstützt. Nur nicht beim "Killer".
EM_EN
Software-Overclocker(in)
Ok PC ist am Start, wo soll ich im Bios schauen.
Ist es das?
• 2 x PCI Express 3.0 x16 Slots (PCIE1 @ x16 mode; PCIE2 @ x16 mode) * If you install CPU with 28 lanes, PCIE1/PCIE2 will run at x16/ x8.• 1 x PCI Express 2.0 x16 Slot (PCIE3 @ x4 mode) • Supports AMD Quad CrossFireXTM and CrossFireXTM • Supports NVIDIA® Quad SLITM and SLITM• 15μ Gold Contact in VGA PCIe Slot (PCIE1 and PCIE2
Zusatz Auszug aus dem Handbuch
Zuletzt bearbeitet:
EM_EN
Software-Overclocker(in)
hatte ich übersehen, vielen Dank für das Angebot, aktuell noch kein Bedarf.
@Andreas1975 & @PCGH_Torsten , finde keine Option im Bios dies zu konfigurieren, daher denke ich das Andreas1975 hier Recht hat, das Board schein das nicht zu unterstützen, die neuste / letzte Bios Version ist installiert.
Zuletzt bearbeitet:
Andreas1975
Volt-Modder(in)
Du bist da schon richtig. Du kannst den PCIe Anschluß entweder auf Auto oder x16, x8 ggf x8/x8 einstellen. Um eine x4x4 Karte zu nutzen müsstest Du genau dieses einstellen können, sprich x4x4x4x4.
ab und an geht auch x8x4x4. Da wären drei M2 Karten mit einer Erweiterungskarte möglich. Bei x8x8 immerhin noch zwei.
"Auto" kann auch funktionieren, wenn keine feinere Unterteilungen manuell anwählbar sind und im Extremfall gibt es gar keinen Regler, sondern "auto" ist halt automatisch eingestellt.
Da mein letztes Asrock-X99-Setup lange zurück liegt, kann ich leider keine genaue Position angeben. Irgendwo im zweiten Reiter (\Advanced\) ist klar, aber dann gibt es mehrere Möglichkeiten sowohl hinsichtlich der Zuordnung als auch wie die einzelnen Bereiche und Optionen benannt werden. Hier mal als Beispiel aus Asrocks eigener Anleitung für X299 und X399:
Dient aber nur der Veranschaulichung der Vielfalt, wird sich aber beides nicht auf X99 übertragen lassen. "AMD"-Menüs gibt es da nicht und VROC wurde auch erst mit Skylake X eingeführt. Grundsätzlich sucht man nach NVMe-Laufwerks- oder PCIe-bezogenen Optionen, wobei die PCIe-Geschwindigkeit aber quasi immer in einem anderen Menü steht.
Da mein letztes Asrock-X99-Setup lange zurück liegt, kann ich leider keine genaue Position angeben. Irgendwo im zweiten Reiter (\Advanced\) ist klar, aber dann gibt es mehrere Möglichkeiten sowohl hinsichtlich der Zuordnung als auch wie die einzelnen Bereiche und Optionen benannt werden. Hier mal als Beispiel aus Asrocks eigener Anleitung für X299 und X399:
Dient aber nur der Veranschaulichung der Vielfalt, wird sich aber beides nicht auf X99 übertragen lassen. "AMD"-Menüs gibt es da nicht und VROC wurde auch erst mit Skylake X eingeführt. Grundsätzlich sucht man nach NVMe-Laufwerks- oder PCIe-bezogenen Optionen, wobei die PCIe-Geschwindigkeit aber quasi immer in einem anderen Menü steht.
Andreas1975
Volt-Modder(in)
Es geht doch um ein X99 Killer. Da wird das auch mit Auto nicht funktionieren. Das Board kann einfach kein x4x4x4x4.
Steht ja auch bei Asrock nicht bei den Unterstützen Brettern für die Quad Karte.
Steht ja auch bei Asrock nicht bei den Unterstützen Brettern für die Quad Karte.
Matthaeus_Martinus
Komplett-PC-Käufer(in)
Zum aktuellen Preis würde ich mir dann doch eher den Arschtritt geben die damalige PCGH Empfehlung Tuf Gaming B650 Plus Wifi auszubauen, zu verkaufen und durch ein X870E zu ersetzen. Das kommt aufs gleiche raus finanziell.
Aber wenns das Ding für nen Hunni gäbe, würde ich es mir vielleicht holen.
Aber wenns das Ding für nen Hunni gäbe, würde ich es mir vielleicht holen.
