Die dicke Isomatte (2mm-Pad) lappt ja über alle Seiten der Spulen hinweg. Sollte das Pad nicht nur auf der Oberseite der Spulen sitzen, damit sich darunter keine Stauwärme bildet?
Ein Wärmestau glaube ich zwar nicht... aber die Aussparung am GPU Block ist dann gar nicht gross genug, und so werden die pads an den Seiten rubter gedrückt.
Ich persönlich lasse die Pads auf den Spulen sogar immer komplett weg!
Spulen müssen nämlich nicht gekühlt werden.
Die geben genügend Wärme übers PCB ab.
Dazu habe ich einfach die Erfahrung gemacht, dass sie weniger Fiepen, wenn man sie nicht aktiv kühlt.
(Hab das mal in nem Video von igorslab gesehen, und dann getestet. Ist gefühlt wirklich so!)
Die 2mm-Pads kommen zum Einsatz (Spulen, VRMs, VRAM), wenn auf der GPU ein 1 mm Pad liegt.
Da hast du vermutlich etwas falsch verstanden... ein 1mm Wärmeleitpad auf dem chip ist eigentlich keine option... das hätte ich jedenfalls noch nie im Leben gesehen
Was du wohl meinst, in der Anleitung... das sind die Pads für die "Backplate"!
Und ja die 2mm pads kommen nur bei der Backplate zum Einsatz. Vorderseitig kommen nur 1mm Pads!

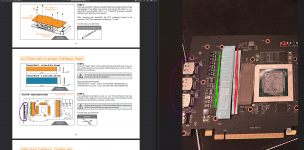

Was mich aber auf dem Bild viel mehr schokiert!!
LInks werden die Spannungswandler anscheinend gar nicht gekühlt!!!?
Da ligt gar kein Pad auf den Spannungwandlern! Und das wäre viel viel wichtiger, als das riesen pad auf den Spulen!
Wenn ich mir das Bild so ansehe, ist da einiges falsch gelaufen beim Umbau.
Bitte mach bevor dus zusammenbaust nochmal ein Bild mit allen Pads, welches wir "absegnen" bevor dus zusammen schraubst!
