weiter geht's....

Ich hatte so einige Probleme in letzter Zeit:
- viel zu viel Arbeit im Beruf, immer 12h außer Haus

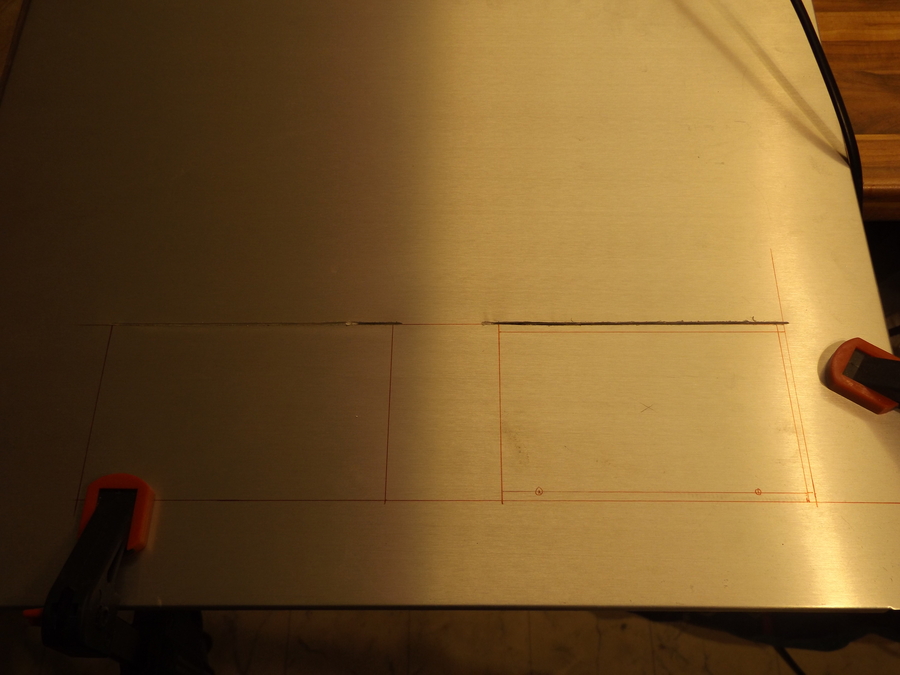

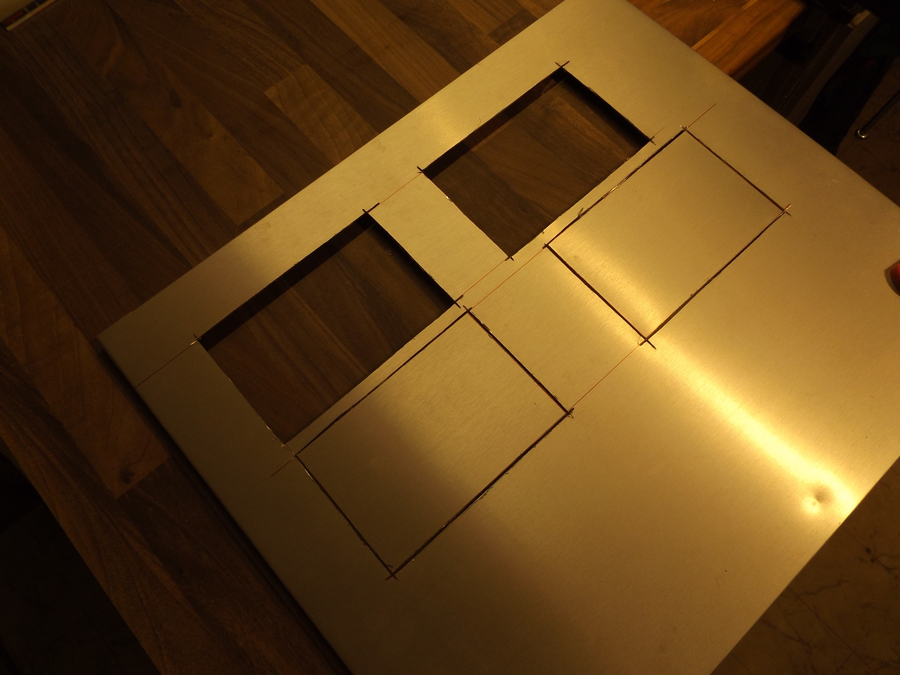

-hab das hintere Window noch einmal bestellt weil das aktuelle ja 0,5cm zu klein ist, leider in der falschen Farbe
-manche Sachen wollen einfach nicht halten, dazu gleich mehr
-seit 3 Wochen warte ich auf eine Bestellung um meine Fotos zu verbessern, weil es meist immer dunkel Abends ist und meine Beleuchtung zu Hause ist alles andere als optimal

aber jetzt erst mal ein paar Kleinigkeiten

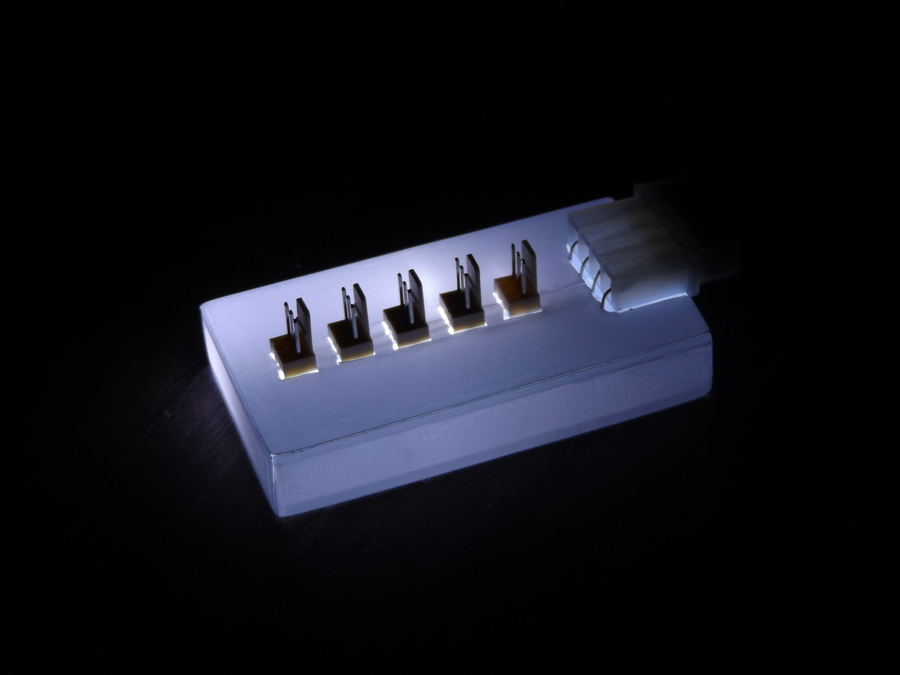

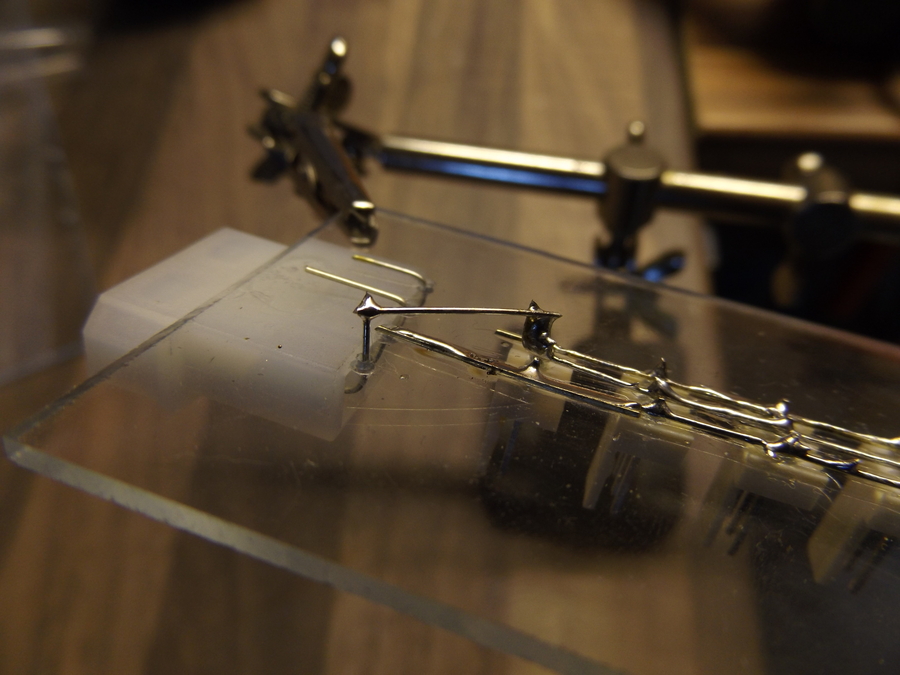

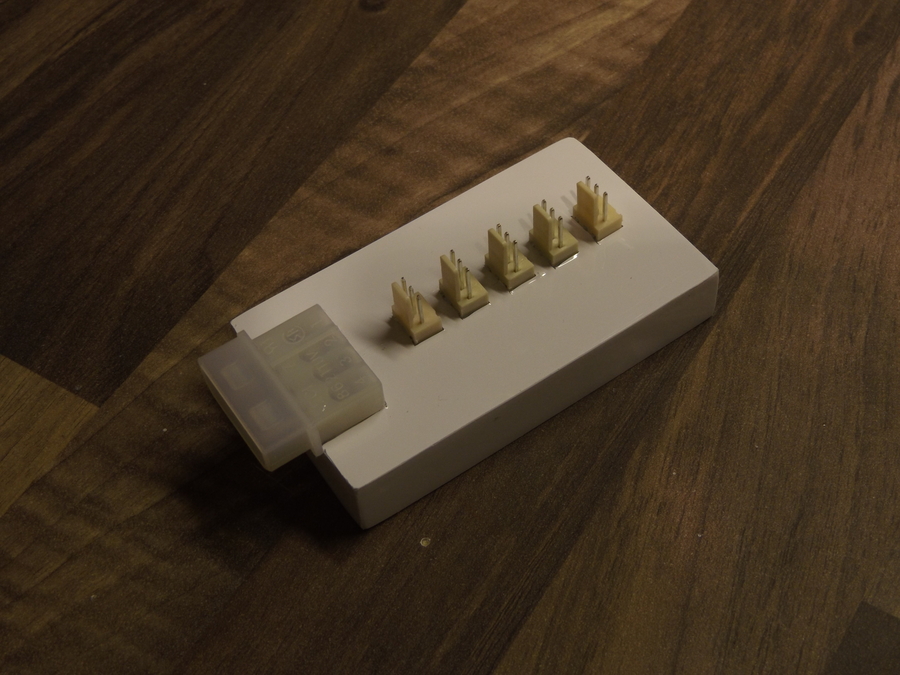

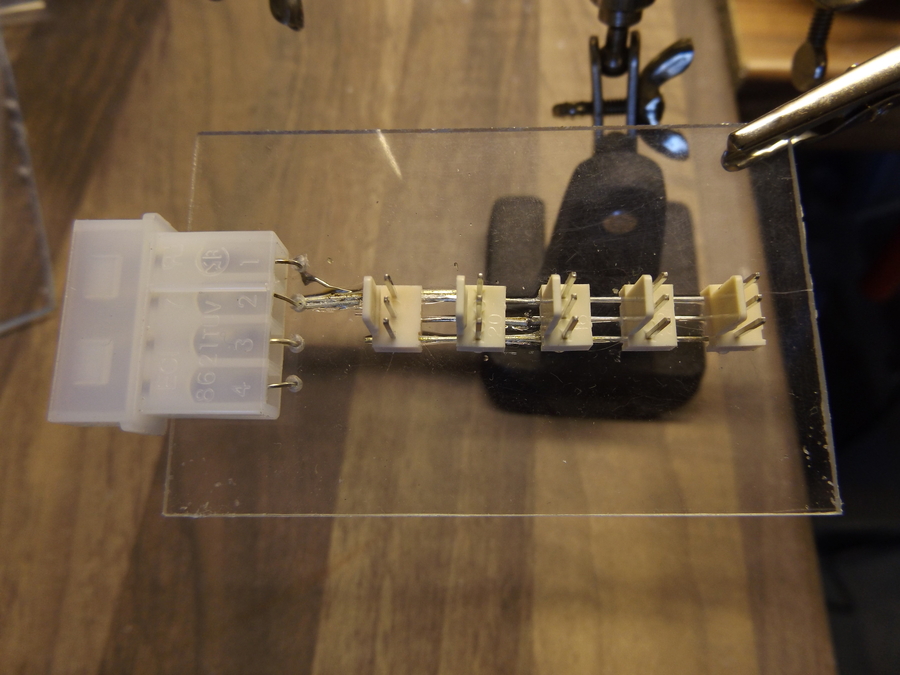

Ich habe mich mal etwas in einem kleinen 3Pin Port versucht

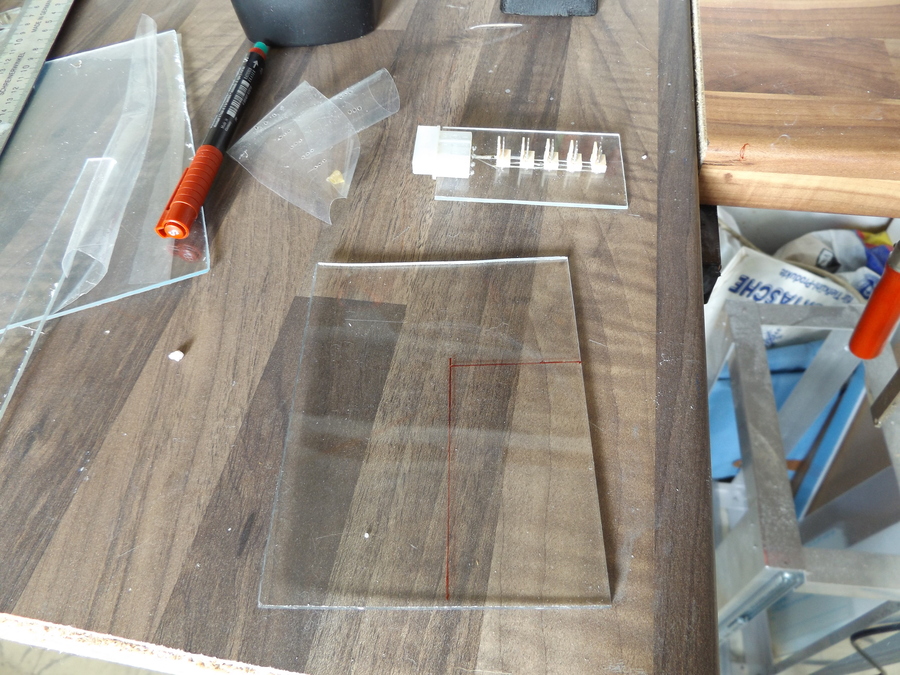

dazu habe ich in ein Stück Polysterol die Löcher für die Pins gebohrt (mit einer Platine als Jablone)

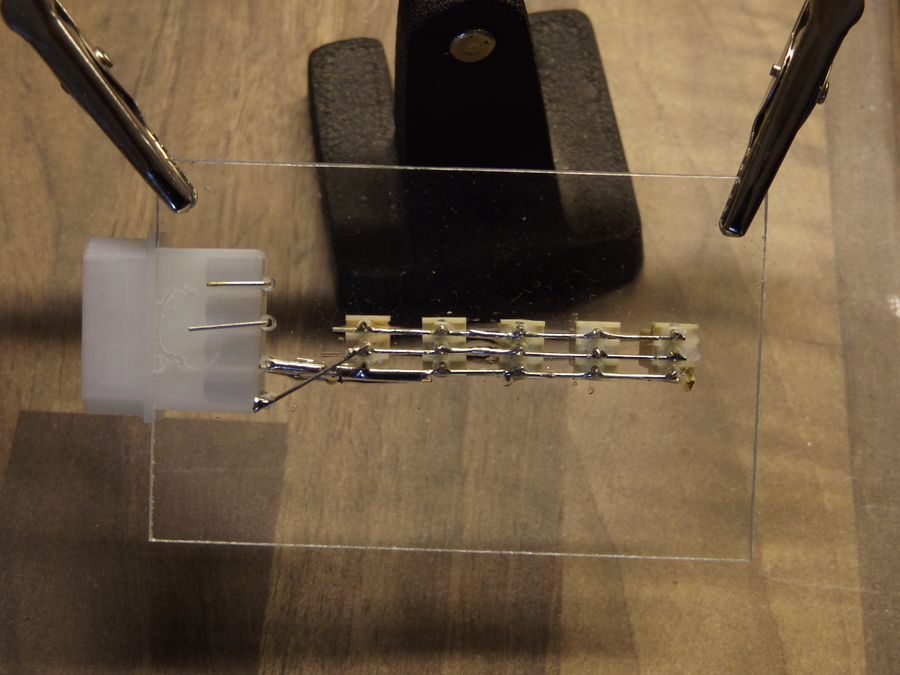

sämtliche Stecker mit Sekundenkleber befestigt und alles miteinander verlötet

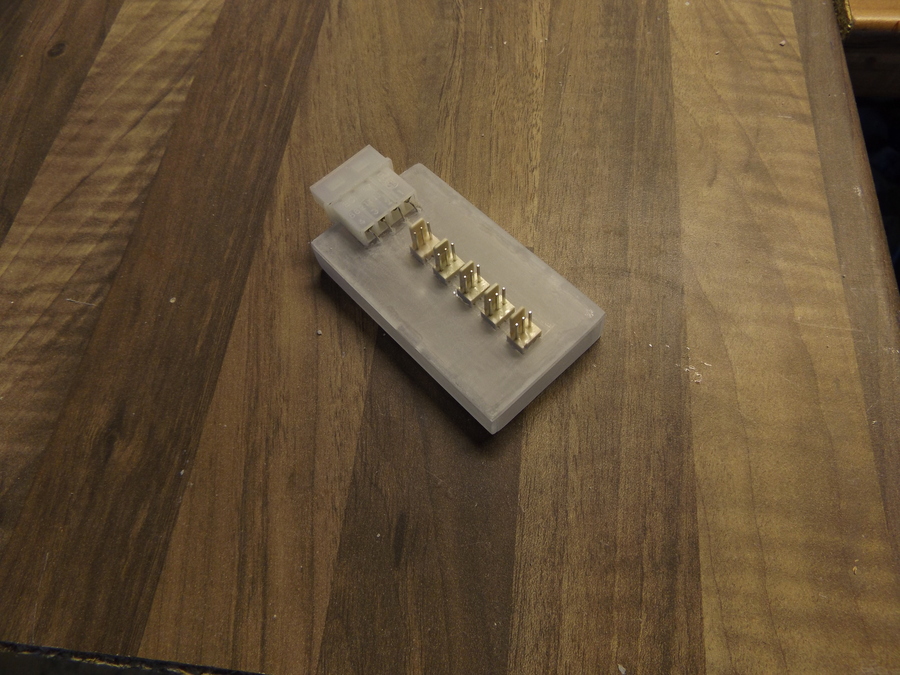

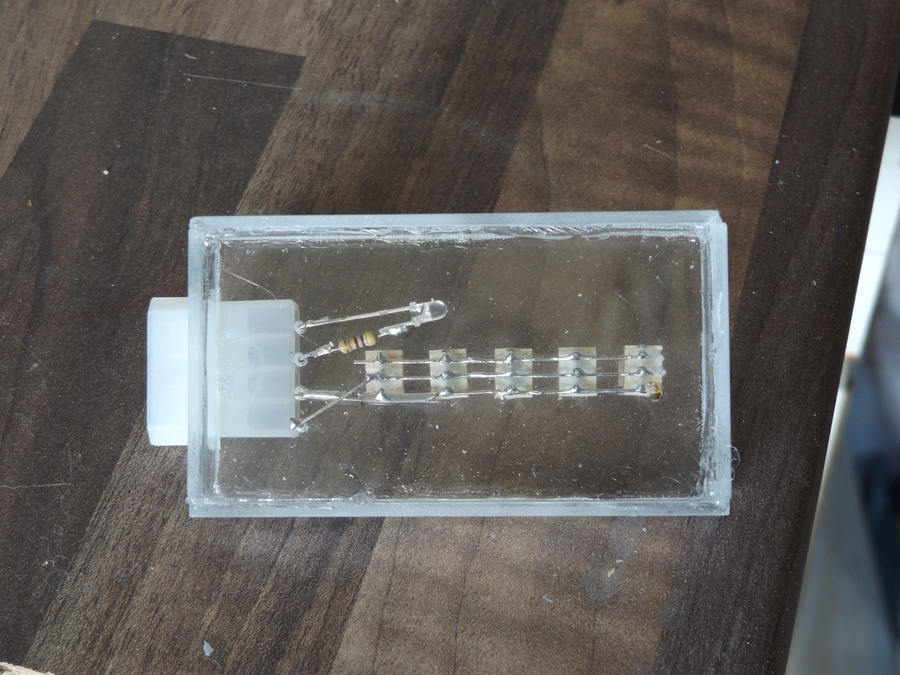

Dann aus ein paar Resten Stücke für eine Würfel ausgeschnitten und alles mit Acryfix verklebt und geschliffen

dann wurde alles mit weißer Folie beklebt

an die unbelegte 3V Leitung des Molex-Steckers hab ich mal spaßeshalber eine LED gesetzt

Hier mein kleines Haftungsproblem:

Für etwas mehr Eleganz habe ich mir Chrome Zierleisten besorgt.

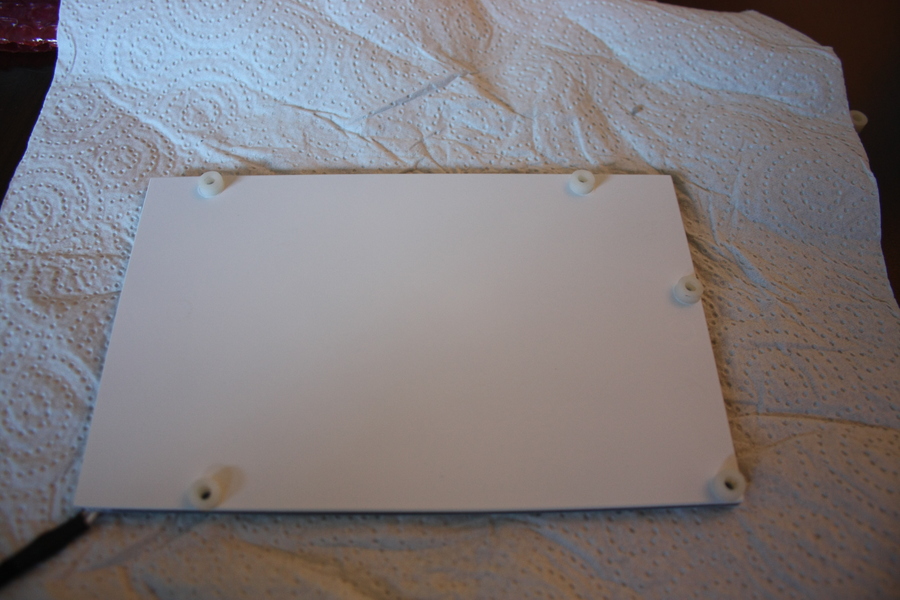

Da das vorhanden Klebeband mit Moosgummi zu dick auftrug, musste ich dies entfernen und habe dann doppelseitiges Klebeband verwendet.

zuerst habe ich das IO-Panel mit Zierleisten versehen, ganz nach Kühlergrill Manier

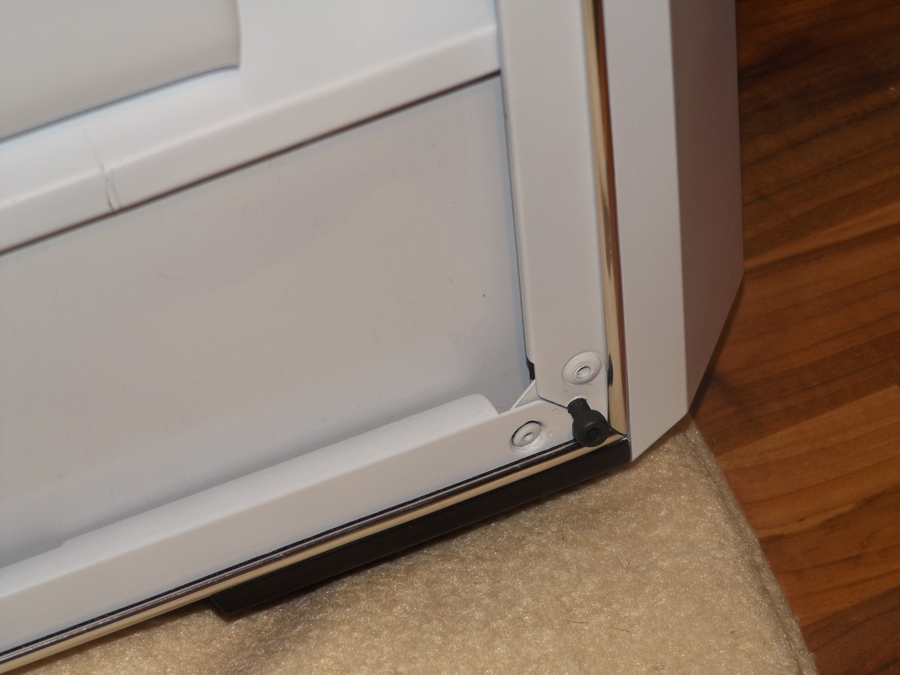

und dem Window eine Art Türdichtung verpasst (hier habe ich das original Moosgummi Klebeband beibehalten)

Dies dient natürlich vor allem der Optik, hat aber auch den Vorteil das die Spaltmaße zur Case Verkleidung verdeckt werden

und sich beim verschrauben des Windows nicht so viel Druck auf das Acrylglas aufbaut.

Da dies alles ziemlich Chic aussah habe ich die Zierleisten auch auf einige Mainboard Cover geklebt.

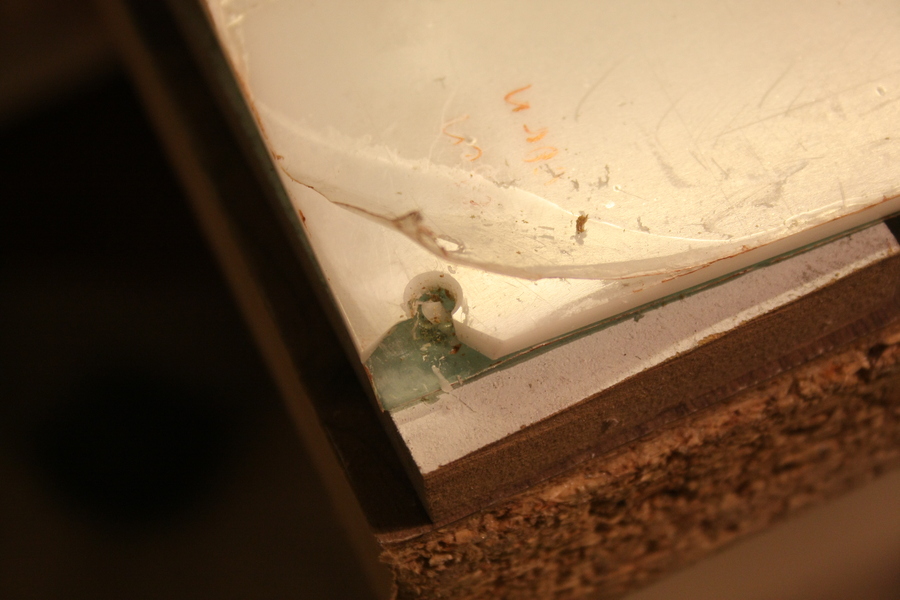

Hier begannen die Probleme dann: die Zierleiste ist zwar flexibel hat aber die Eigenschaft, sich immer in seine alte Form zurückzuziehen.
Erst versuchte ich das Lösen der Zierleisten mit Sekundenkleber zu beheben, hatte aber nur den Effekt das sich als nächstes die Folie der Cover löste.
Ich musste auf jeden Fall überall die Folie entfernen, das Chrome direkt aufs Acrylglas kleben (Sekundenkleber) und dann alles neu Folieren.
Das hat das Problem mit den Covern gelöst, wie ich das IO-Panel nun stabil verklebe weiß ich noch nicht.
Sekundenkleber härtet zu schnell, weil ich die Leisten etwas positionieren muss und Epoxydkleber dauert fast zu lange bis er hart wird
(wäre aber die einzige alternative, werd es damit noch versuchen und hoffen den Lack nicht zu beschädigen)

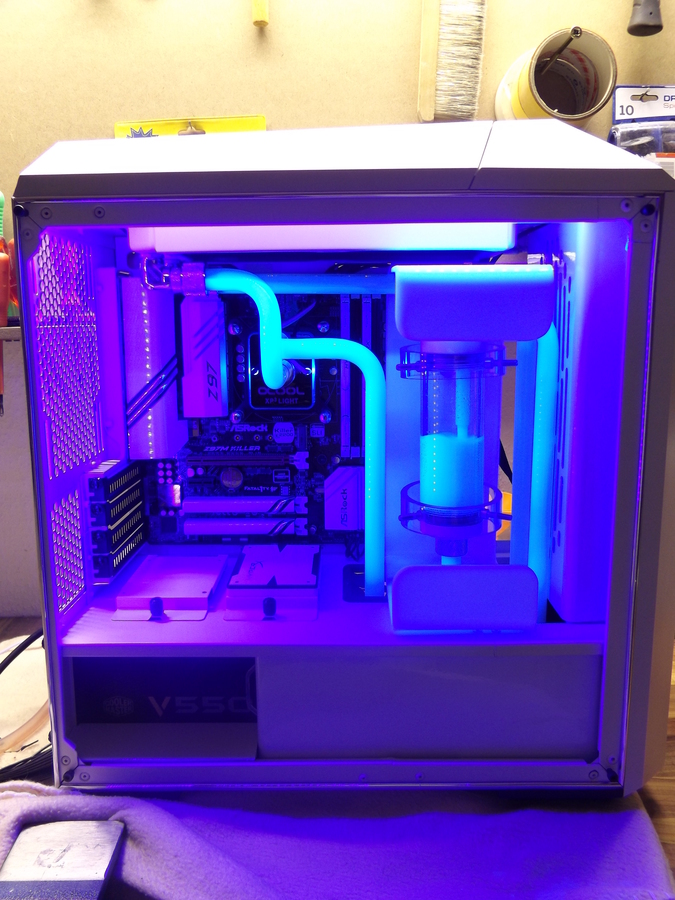

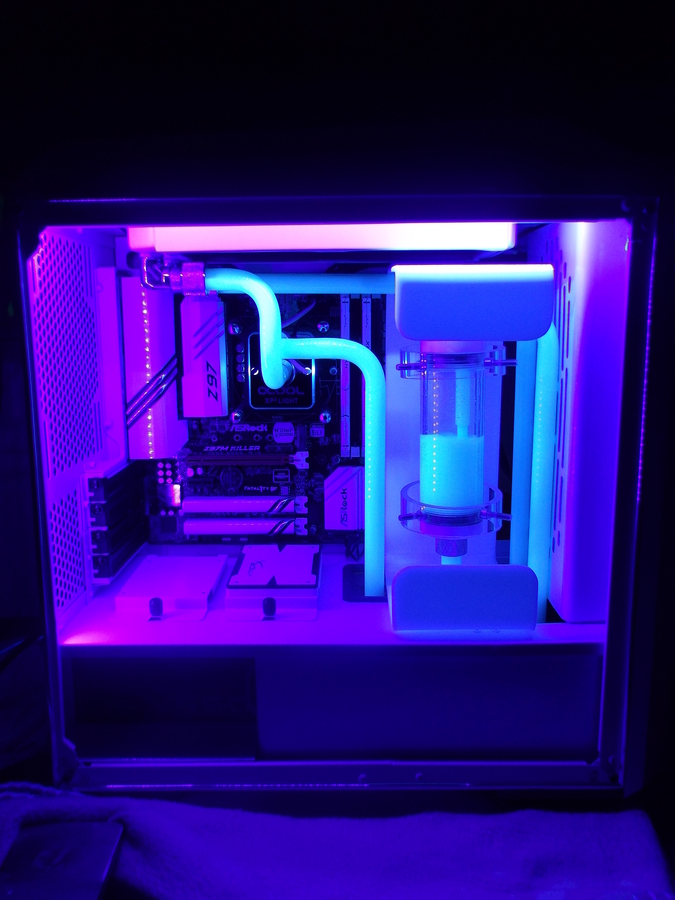

also hier noch ein paar Pics der Cover und endlich vom Mayhams UV-white

das wars erst mal, ich versuche morgen gleich das nächste Update nachzureichen:
Wir haben endlich eine Grafikkarte!!!! ​



[capten10]

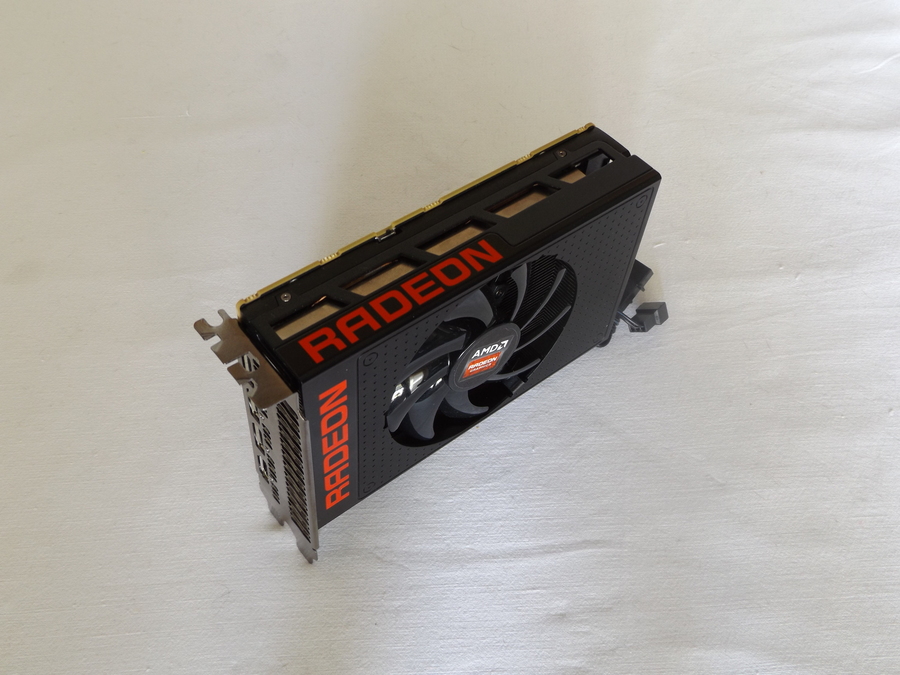

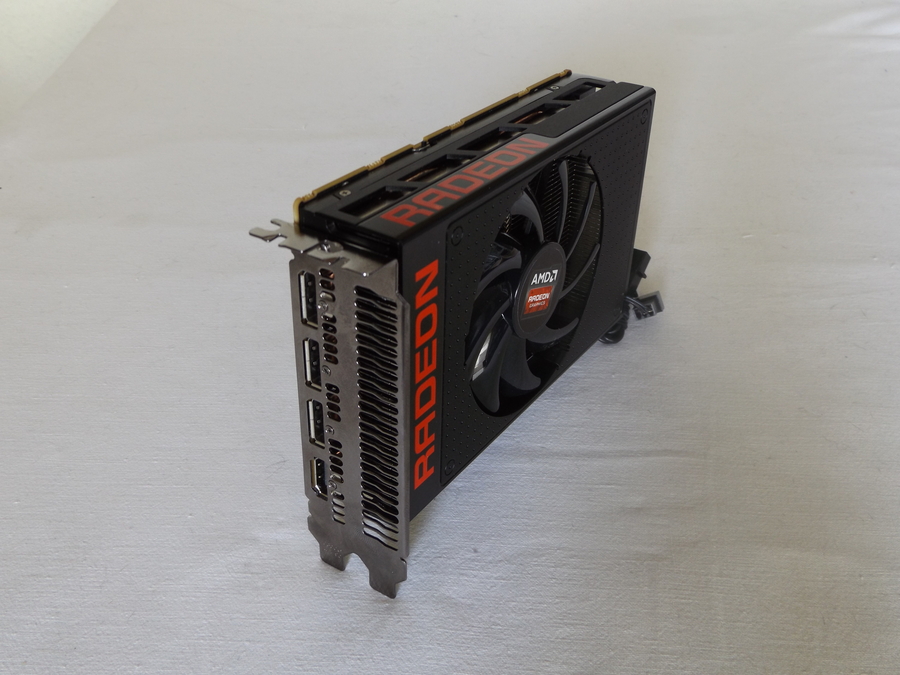

Wie schon erwähnt haben wir endlich eine GPU erhalten.

Vielen Dank damit an

AMD

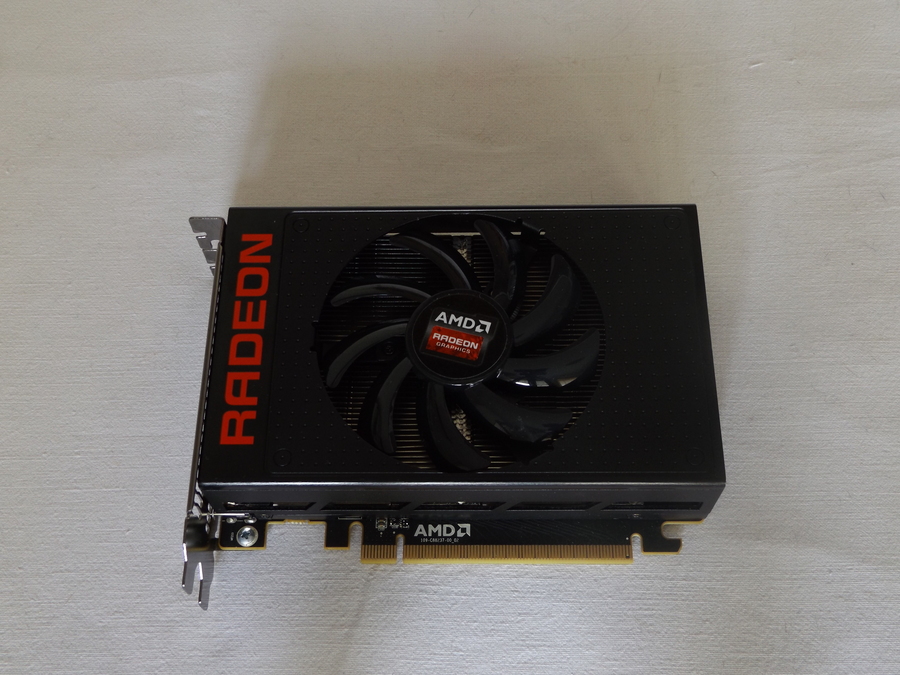

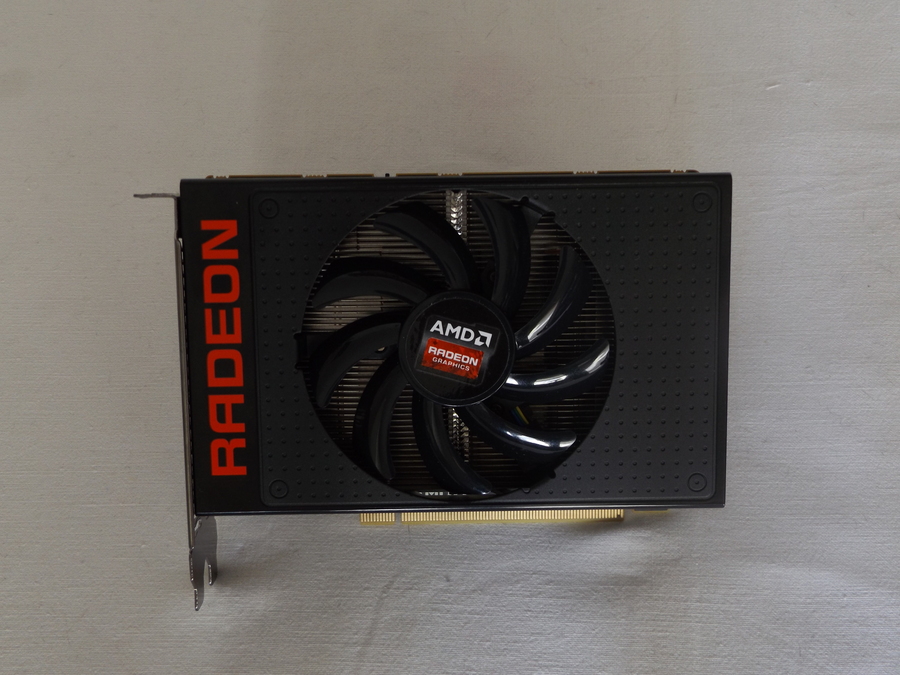

die sich bereit erklärt haben unserem Projekt eine AMD Radeon R9 Nano

zur Verfügung zu stellen, ohne die es uns nicht möglich gewesen wäre das Projekt zu vollenden da der Platz für die GPU stark eingeschränkt ist.

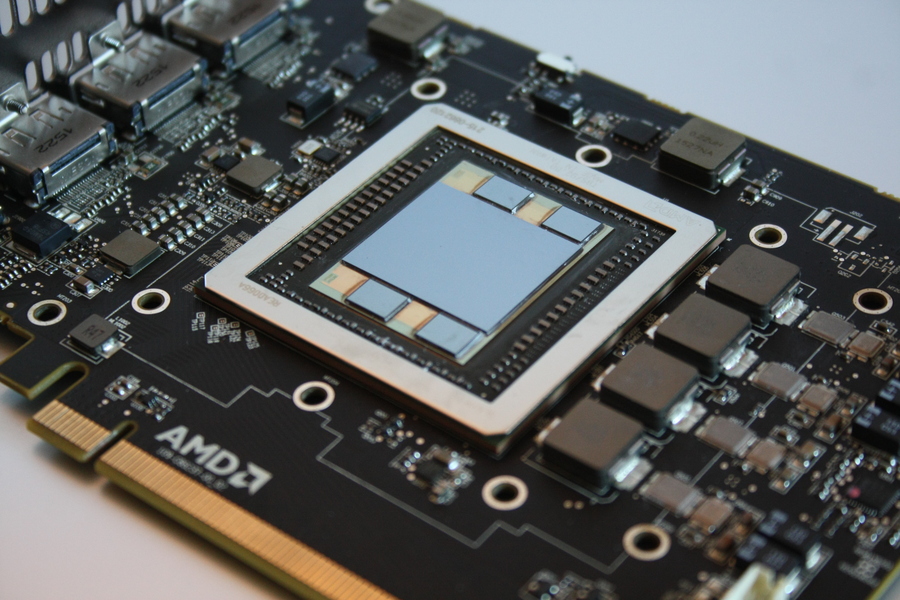

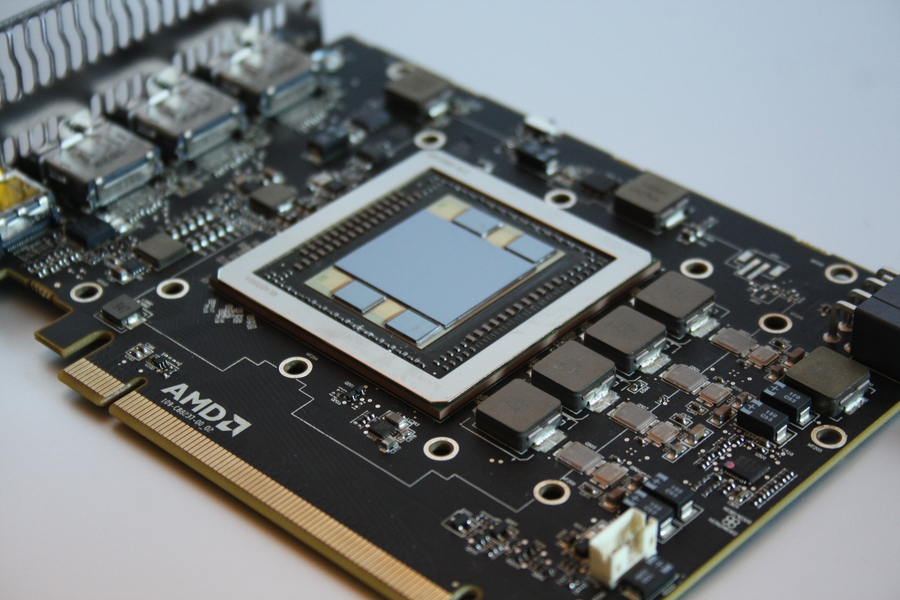

Da mir nun noch die restlichen Wakü Komponenten fehlen hier vorab ein paar Bilder der R9 Nano:

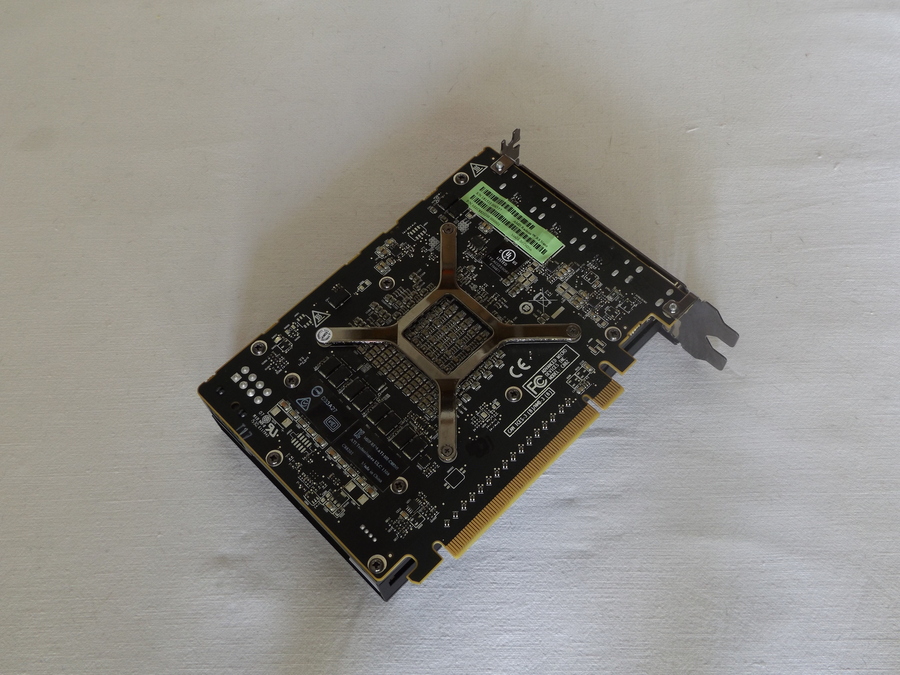

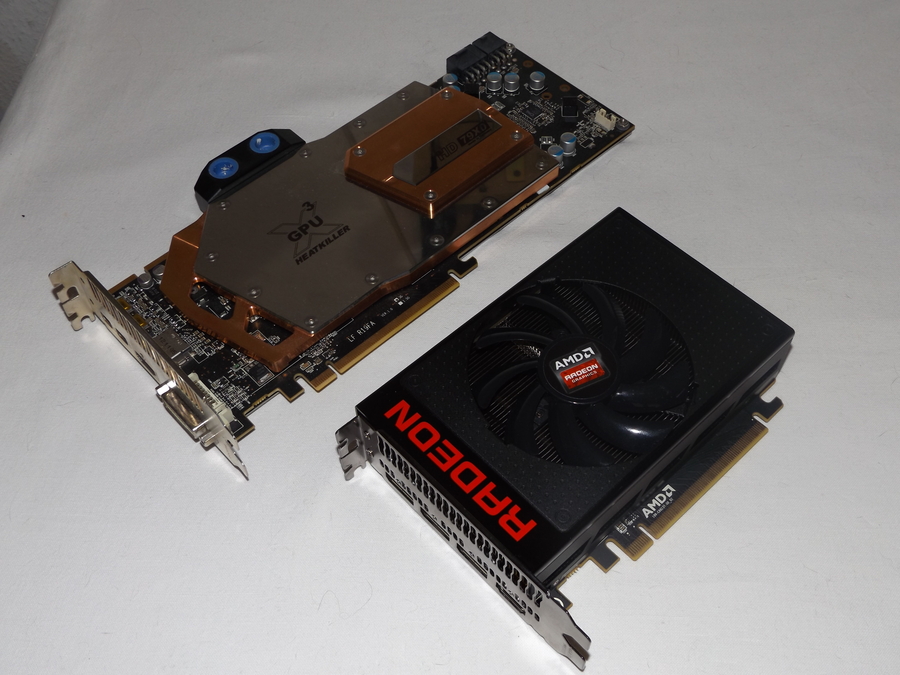

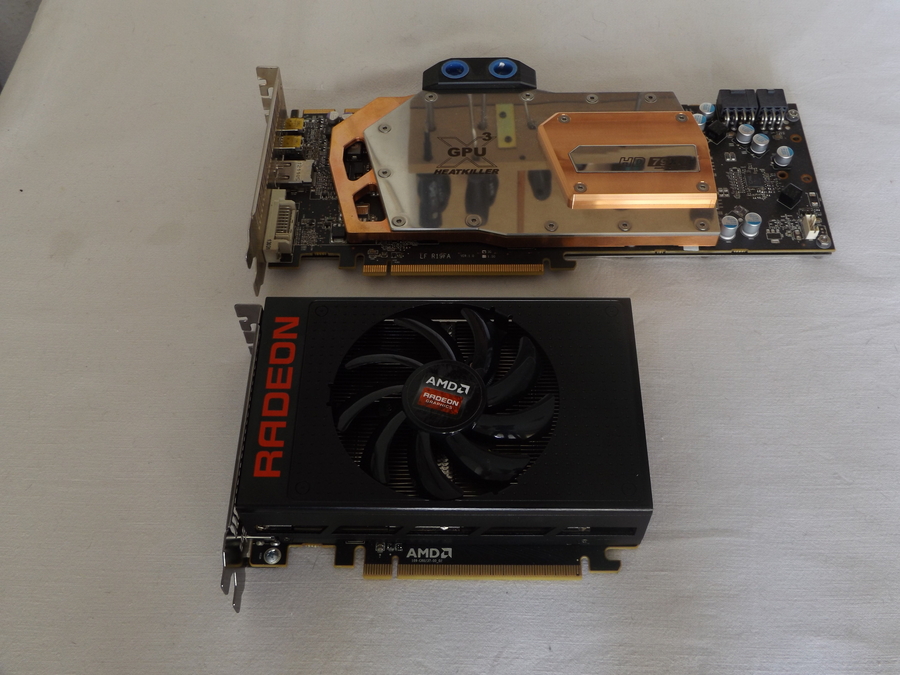

hier mal der Vergleich zu einer AMD Radeon HD7970 GHZ
(wer den GPU-Kühler brauch, einfach PN senden!)

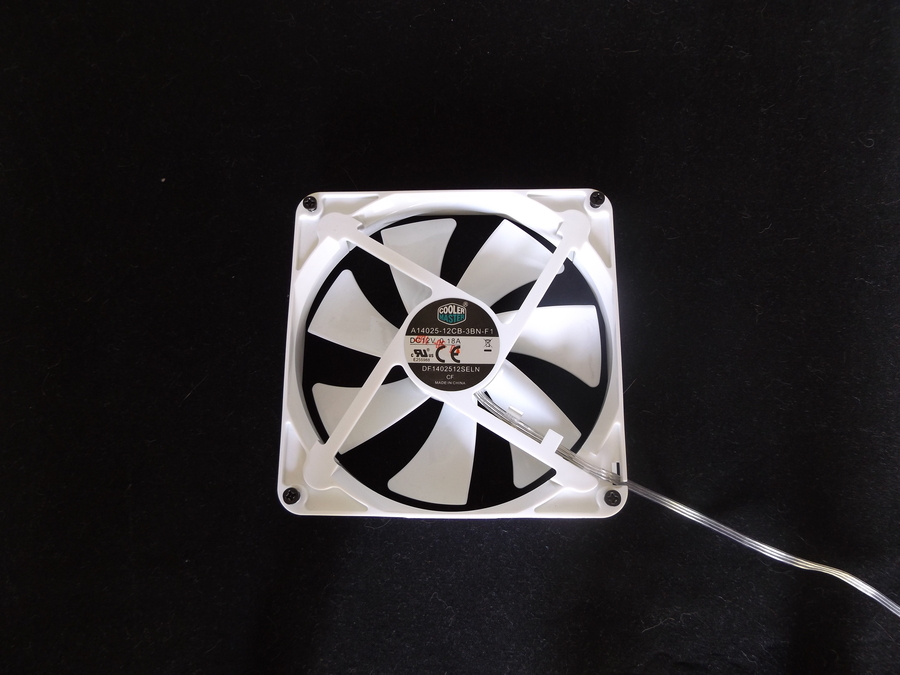

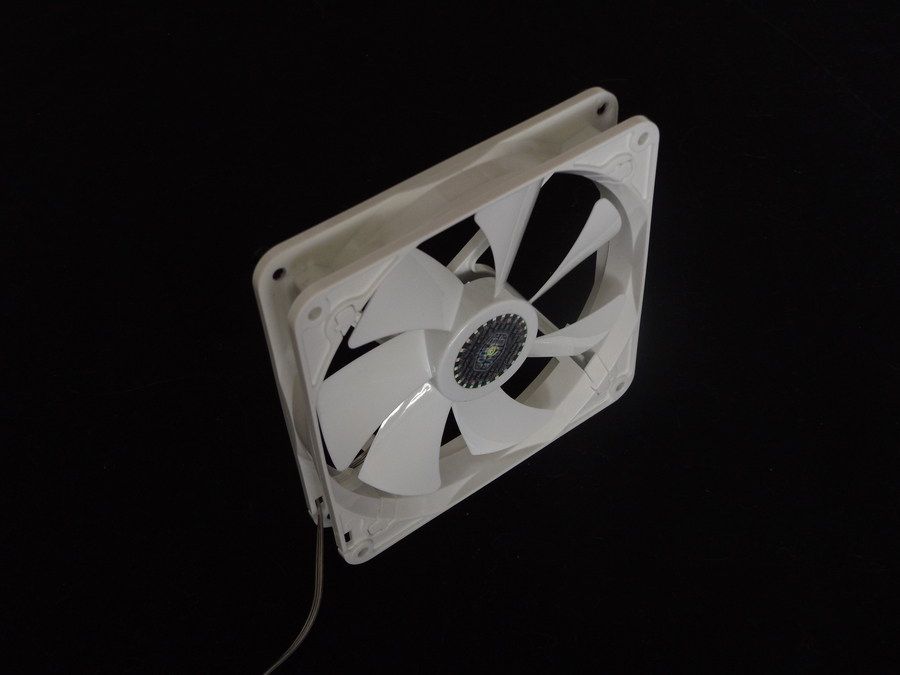

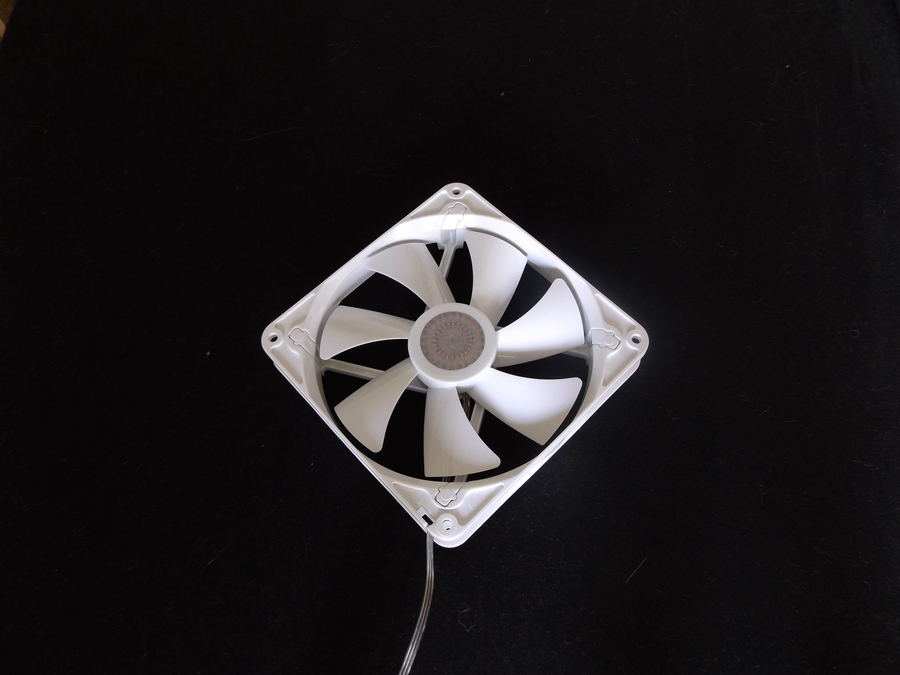

Irgendwo konnten wir noch einen weißen 140er Cooler Master Lüfter auftreiben, welchen ich auch noch verbauen werden.

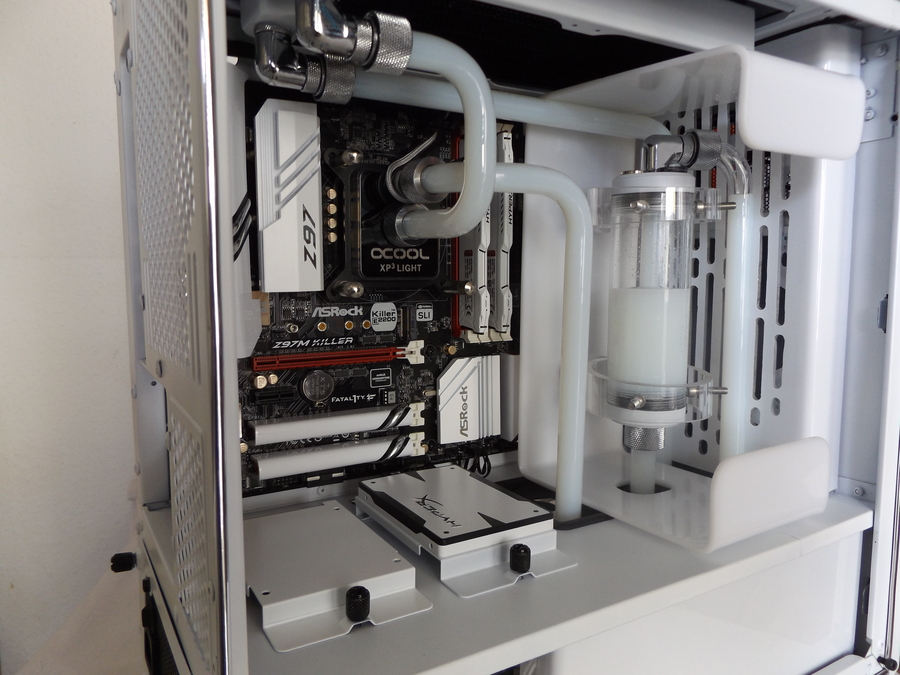

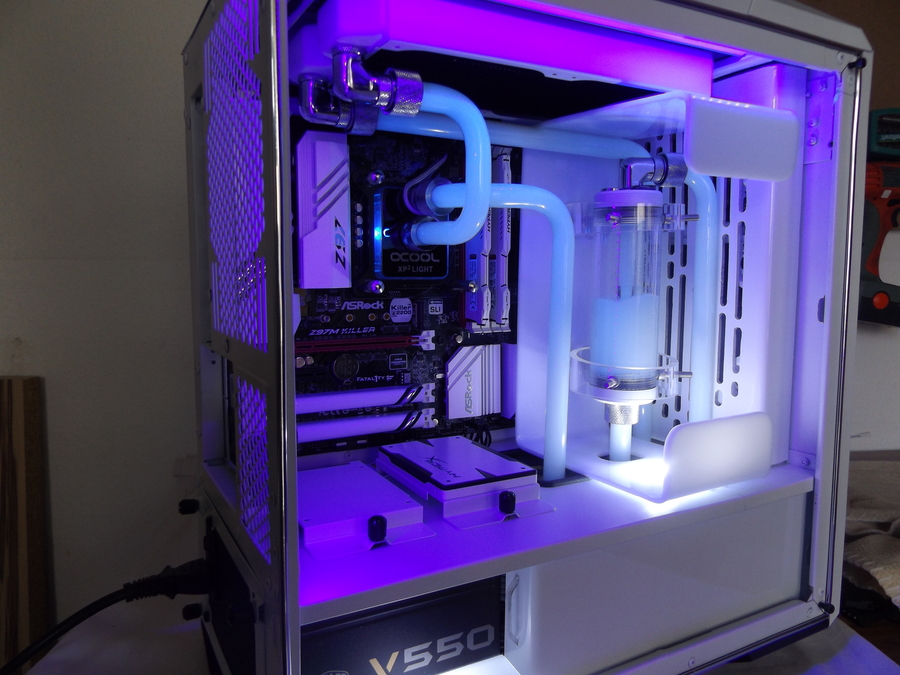

hab noch ein paar Bilder gefunden

damit ist die Betaphase beendet, nun muss nur noch die GPU in den Kreislauf integriert werden.

​



[Kindercola]

(sagt mehr als tausend Worte)



[capten10]

Danke das es euch gefällt!



[capten10]

Hallo!
Weiter geht's.

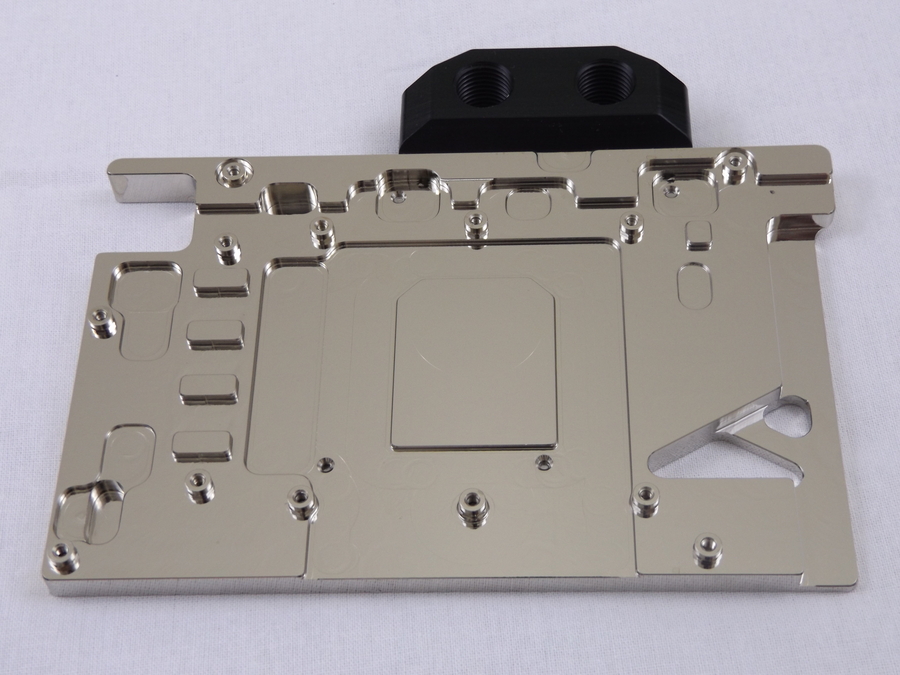

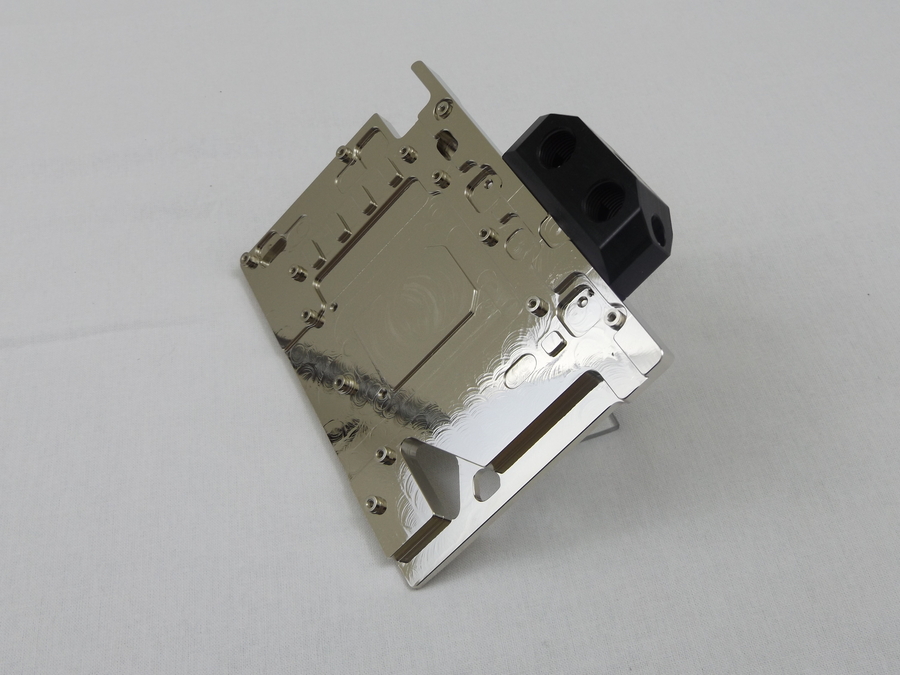

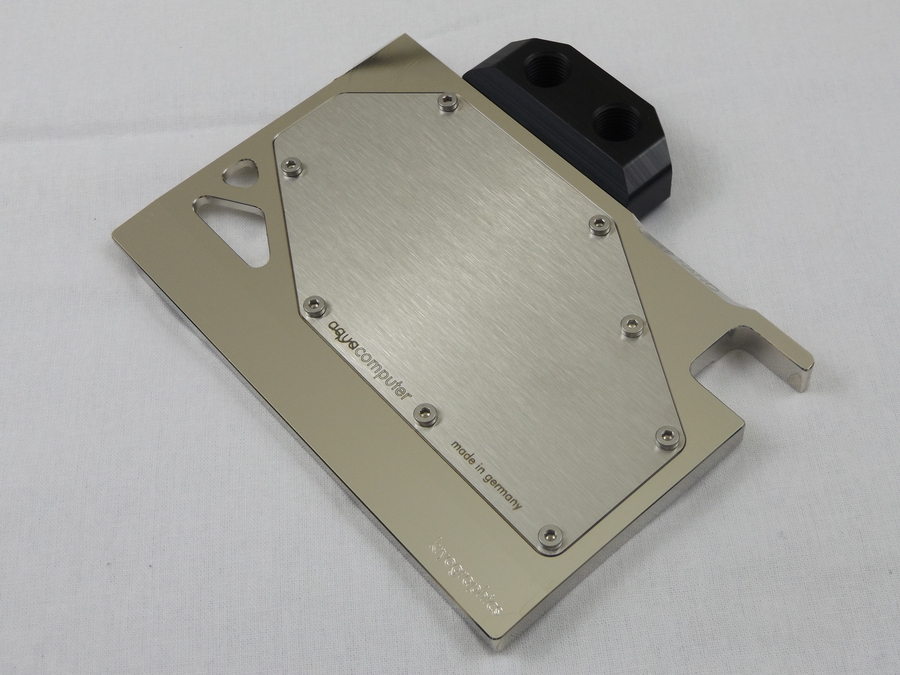

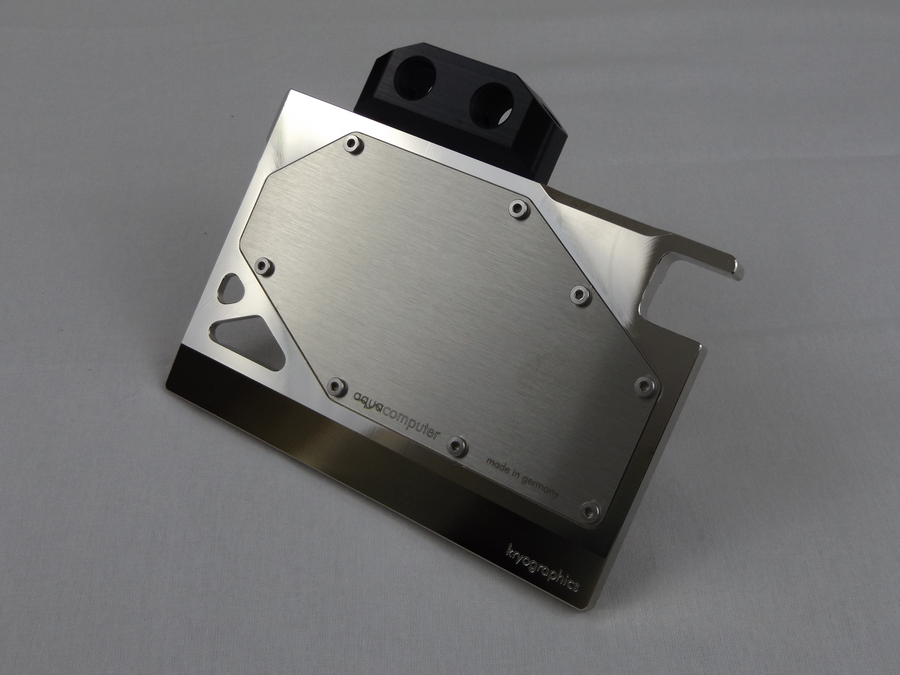

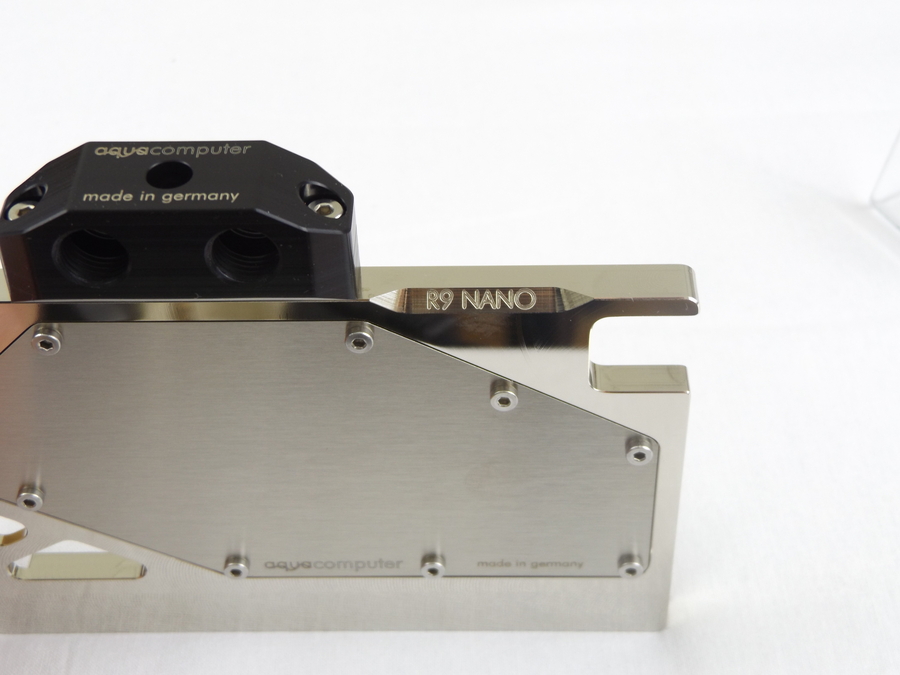

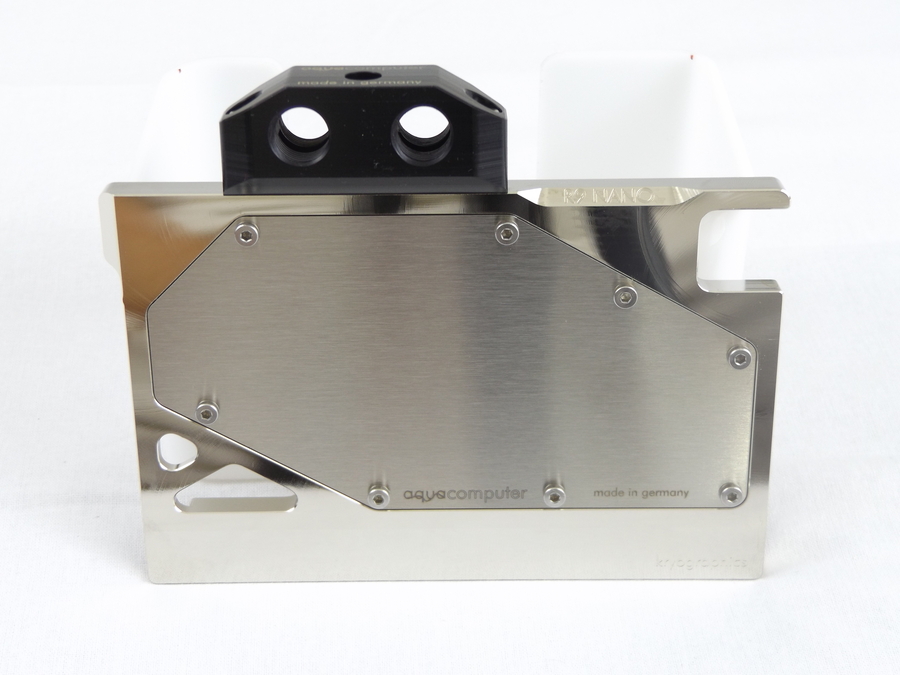

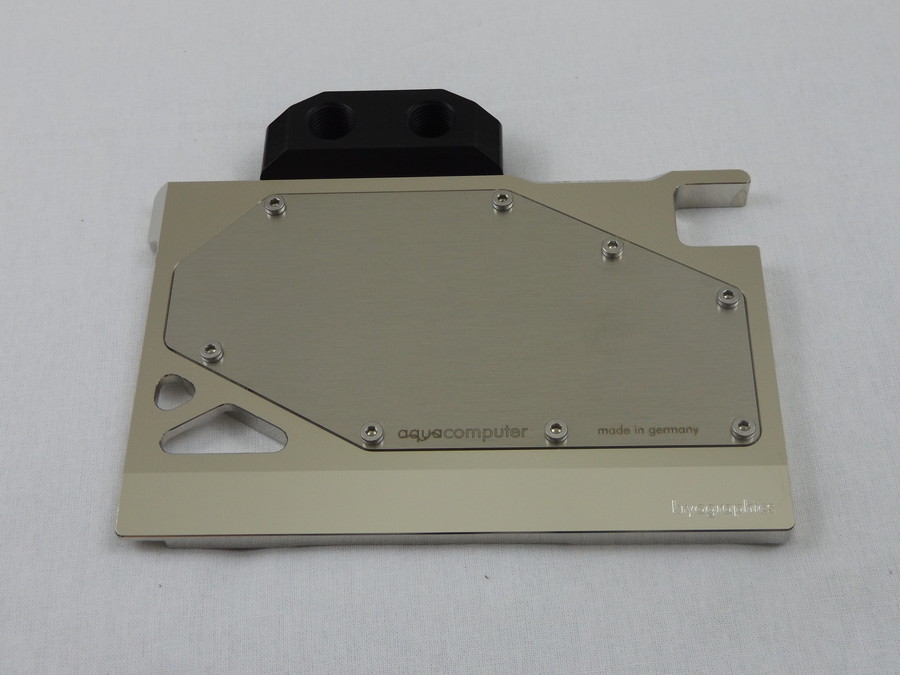

Der GPU-Kühler ist diese Woche eingetroffen, Bilder sagen mehr als tausend Worte

fand es irgendwie lustig als ich diesen Spruch sah, nachdem ich ein bisschen brauchte die Verpackung ohne Beschädigungen zu öffnen

glaube die Verpackung ist noch nicht Final, passt alles gar nicht richtig, wurde eher nur reingequetscht.

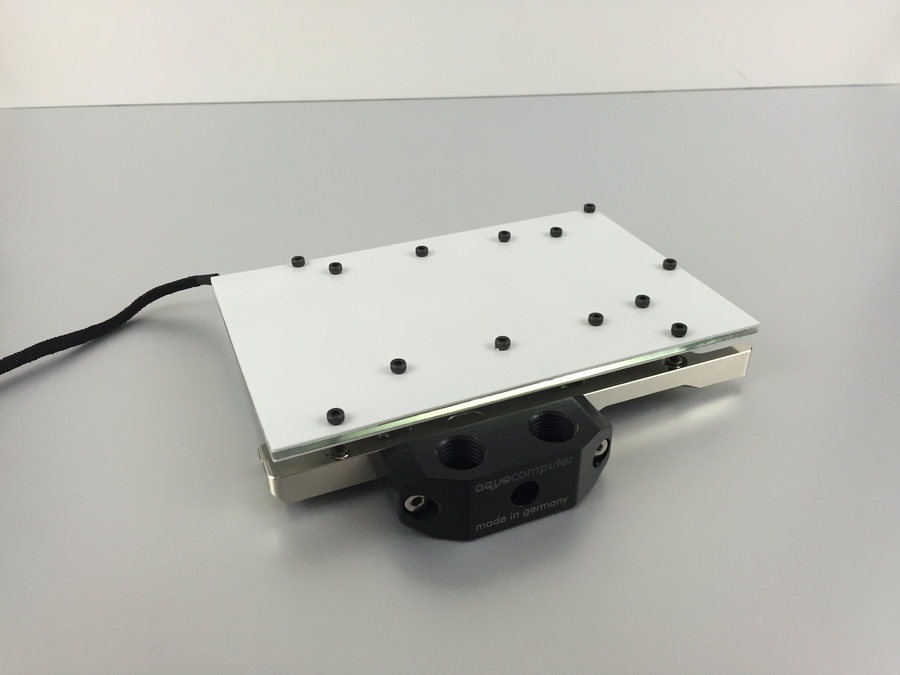

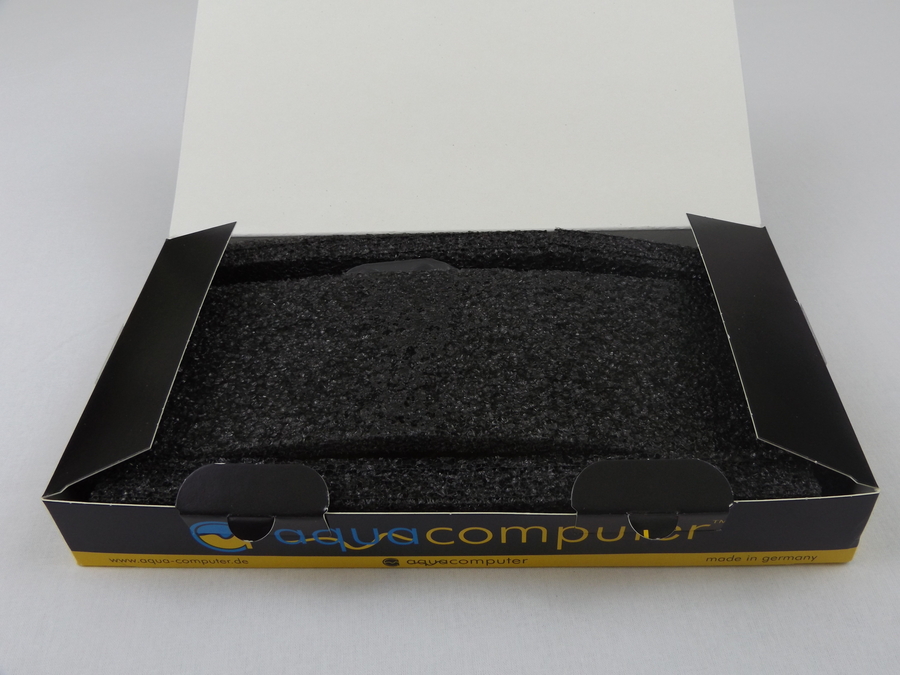

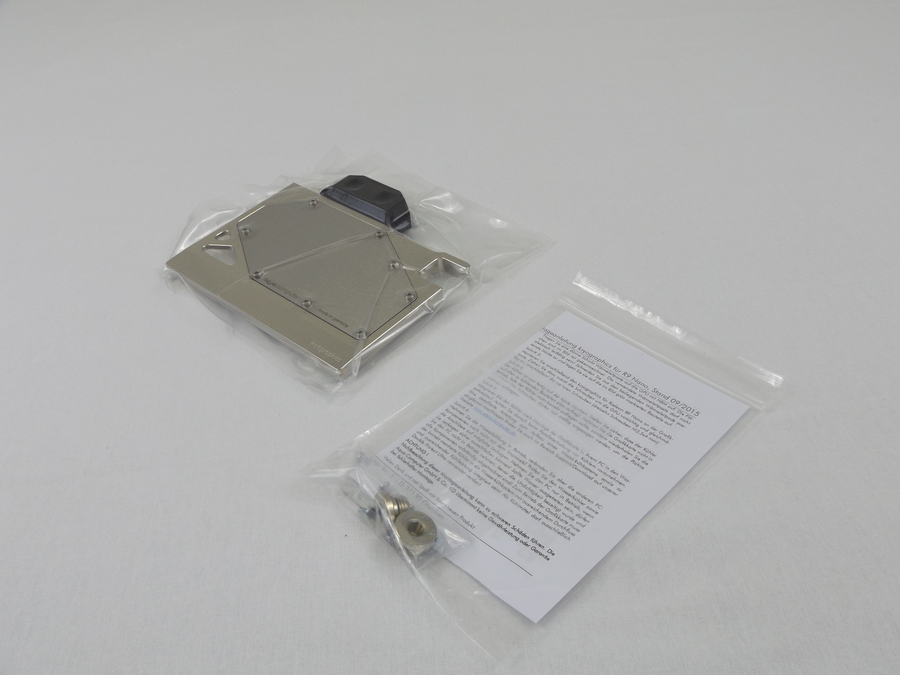

aber ein Vakuum verpackter Kühler:

so, nachdem ich dann auch gleich Material bestellt hatte um eine schöne Backplate zu fertigen (Alu und verschiedenen Schrauben)
wollte ich schon mal ein paar Tests an einem alten Seitenteil durchführen.

da ich mich schon seit einer Woche mit diversen Bannern Schriftzügen und Tribals(Farbübergänge) auseinander setze, ging mir dann Plötzlich tagsüber auf Arbeit ein Licht auf.
Im wahrsten Sinne des Wortes.
Da bei so einer kleinen GPU zwischen den Schrauben nicht viel Platz bleibt für irgendwelche Ausschnitte oder große Beschriftungen habe ich mich hierfür entschieden.
hier erst einmal ein paar Tests ob der Platz überhaupt reicht ohne einen Kurzen zu verursachen.

genau mein Ding! Sau Geil!
(man warum kam mir die Idee nicht schon bei meinem Tisch?)

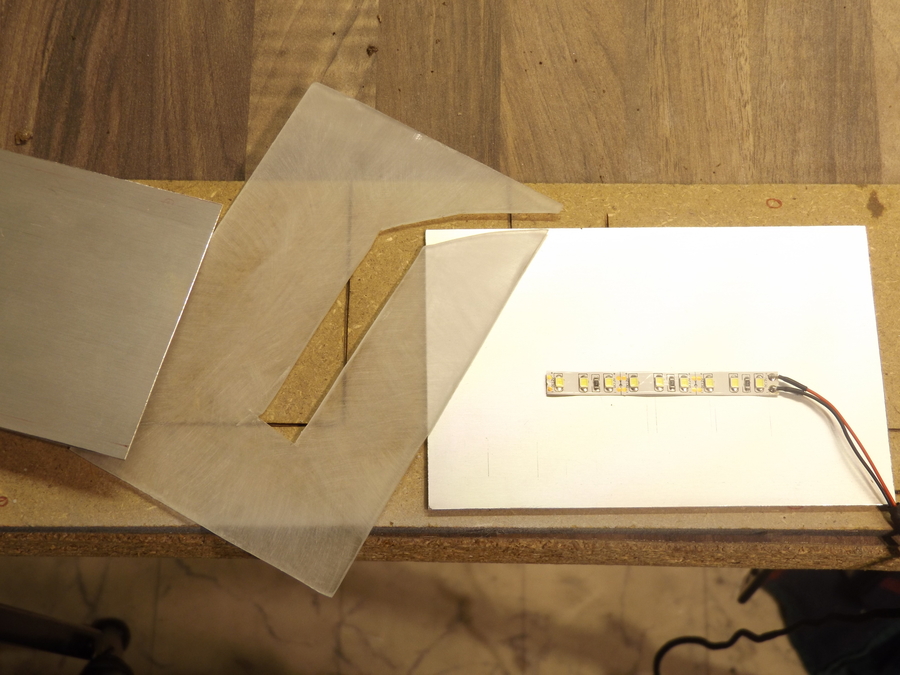

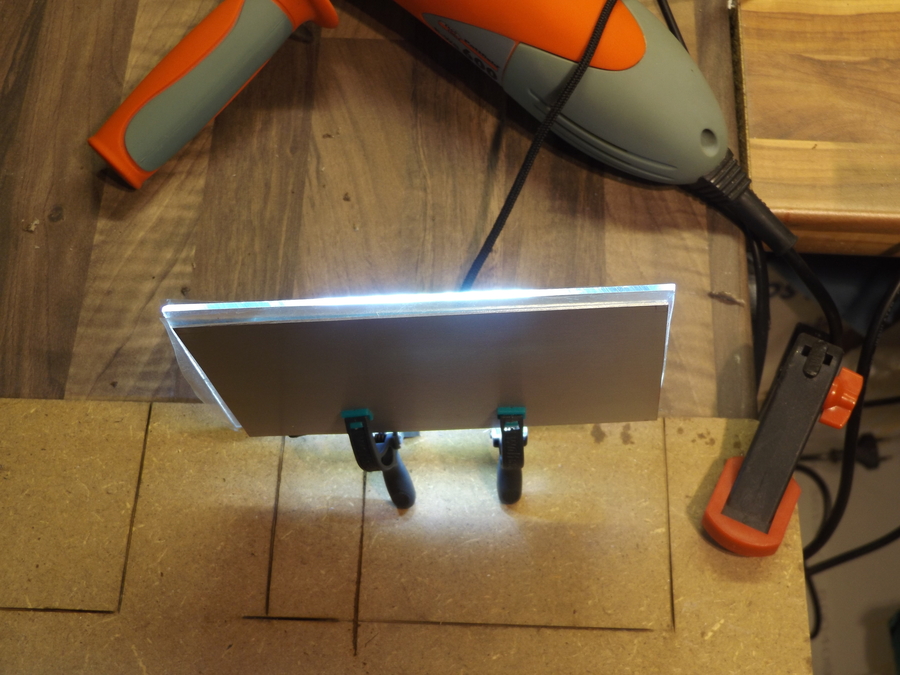

also die Led´s erst mal so platziert das sie keinen Schrauben im Weg sind.

dann den Ausschnitt im Bastlerglas gesetzt und alles noch mattiert

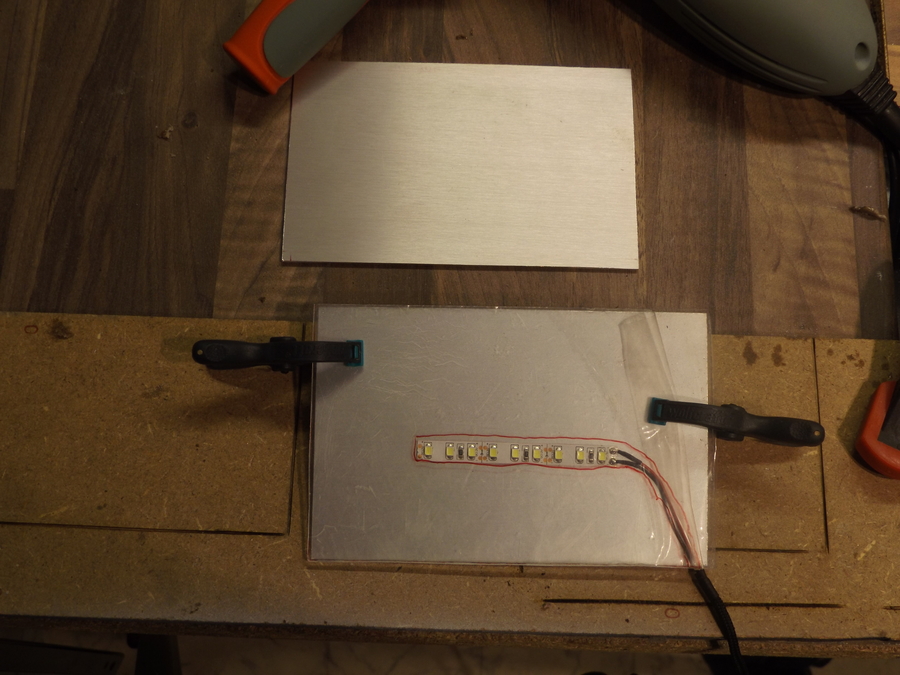

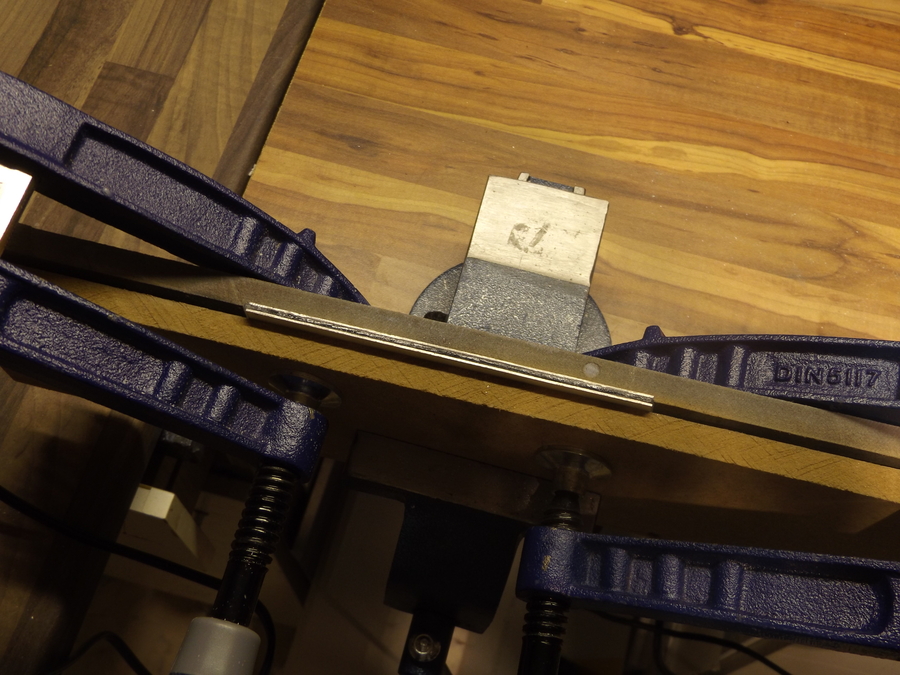

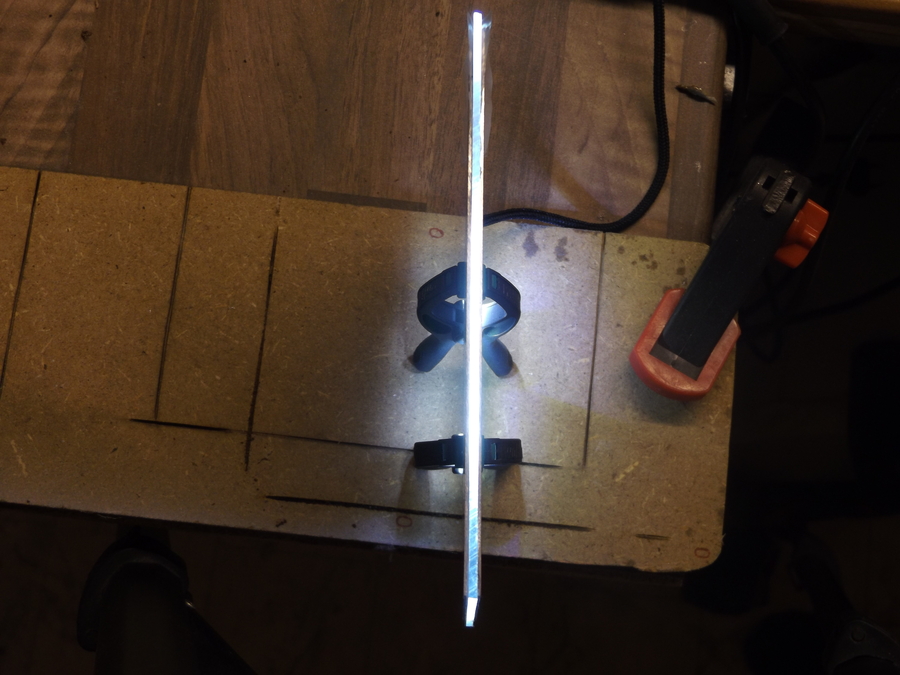

dann alles mit Silikon überzogen und in Schraubzwingen gespannt,

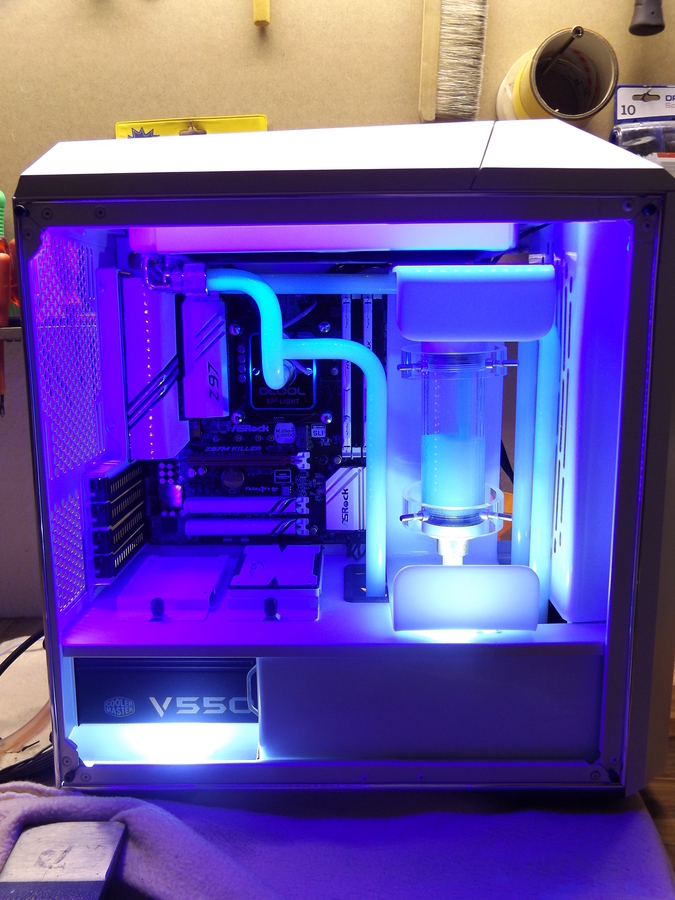

Hier noch ein Bild mit dem 140er Fan

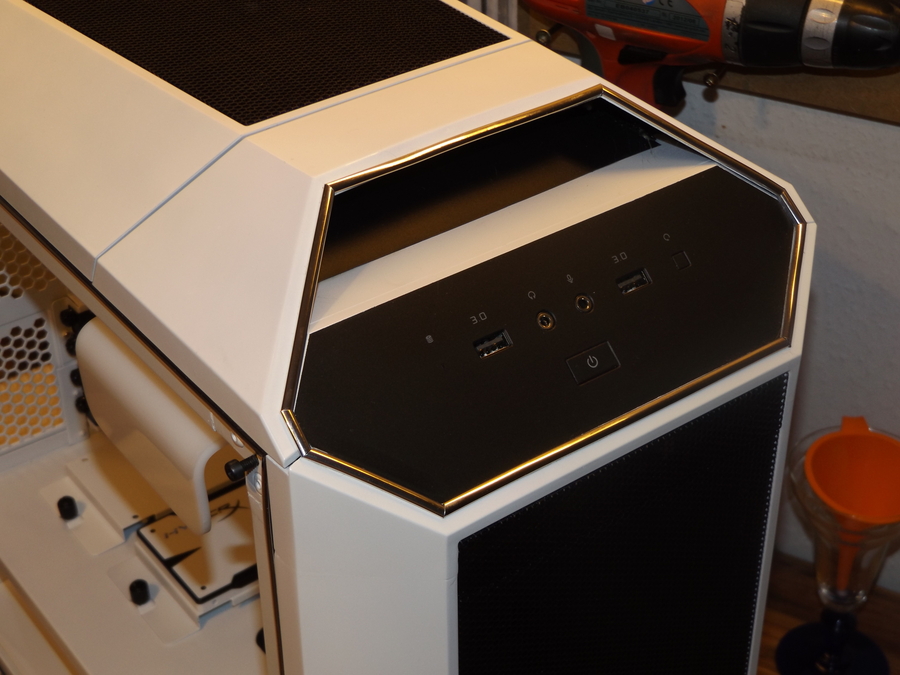

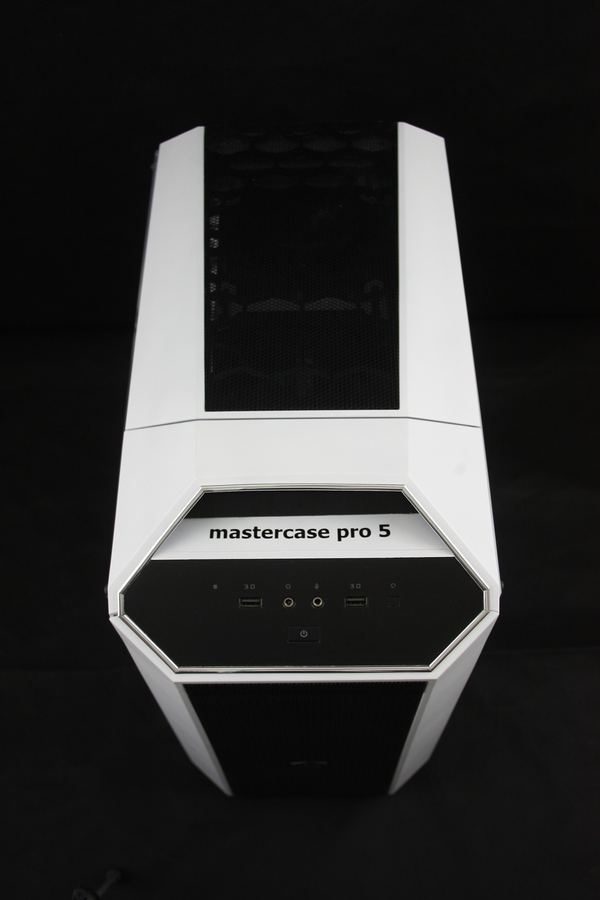

und hier noch eins mit den Zierleisten am IO-Panel, richtig verklebt

Am Wochenende werde ich die Backplate lackieren und schauen wie weit ich dann noch mit dem einbinden der GPU komme. ​



[Kindercola]

es geht wieder weiter



[capten10]

Na so richtig hab ich gar nicht aufgehört!
Wie man sieht versuch ich meine Fotografien zu verbessern xD, an Dreamy Water gabs letztens mal ein kleines Licht Problem und an Light Glass hab ich auch mal etwas weiter gearbeitet.

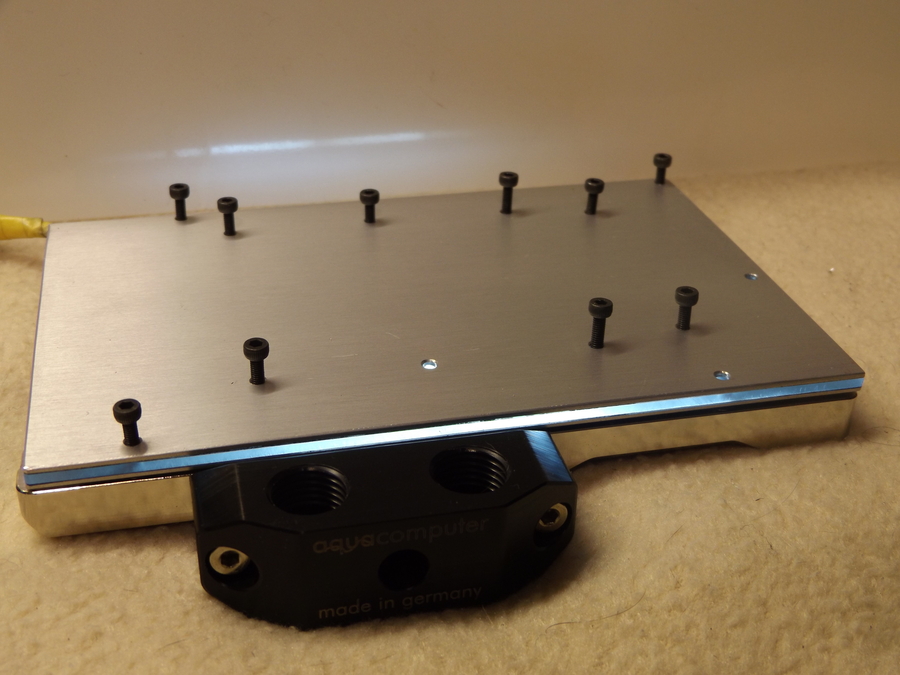

Ich hab für die Backplate mal voll die falschen Schrauben bestellt, hatte sie vorher beim HD7970 Kühler ausgemessen (M3) aber die Nano hat M2,5 hab zum Glück auch chic'e im Eisenwarenladen nebenan gefunden.

Als ich nun gestern alle Bohrungen gesetzt habe, ging mir so durch den Kopf: warum alle 13 Schrauben in die Plate übertragen?
Man kann auch alle Schrauben unter der Plate verstecken und nur die 4 äußeren nutzen um die Plate zu halten, somit wäre die Plate viel Cleaner und mittig wäre doch genug Platz für ein Logo oder der gleichen, evtl sogar auch beleuchtet.

Was haltet ihr davon?



[capten10]

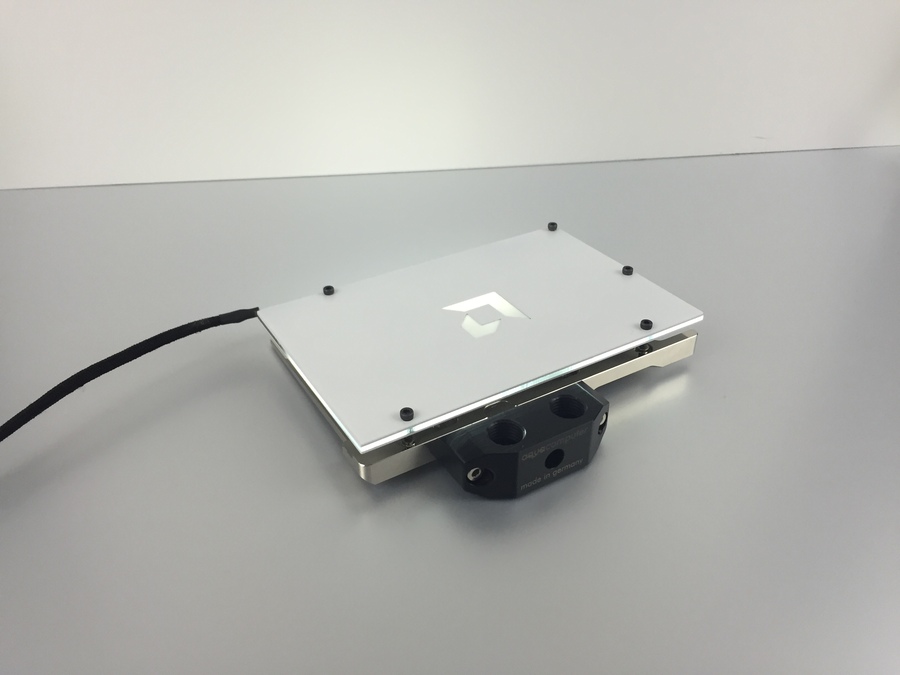

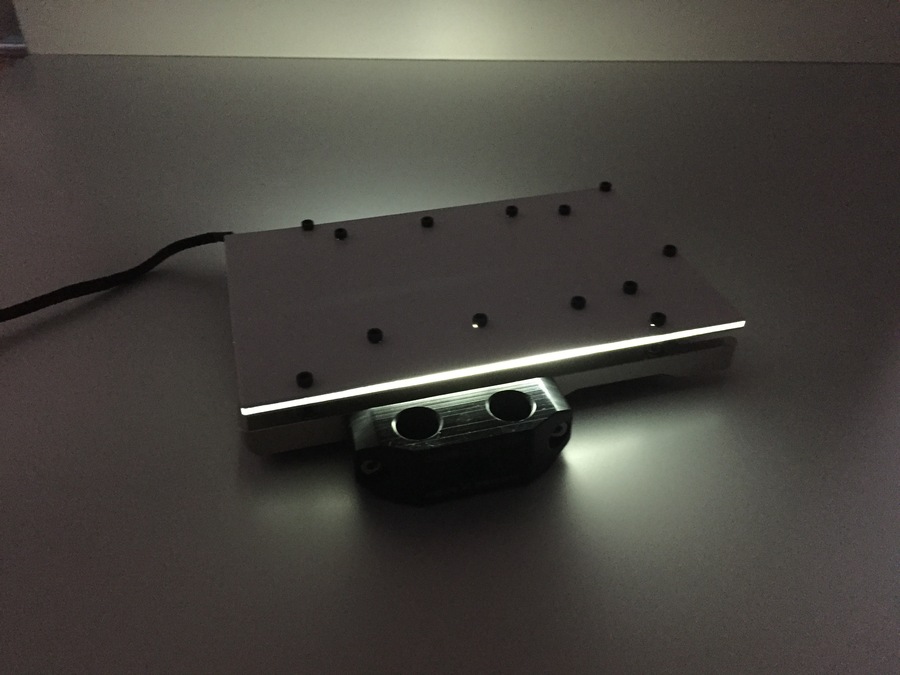

So sieht die plate jezt mit den Schrauben aus.
Aber für Beschriftung oder Logos ist dann echt kein Platz mehr, auch 2 Farben würden nicht passen, weiß lackieren mit dem Kontrast zu den schwarzen Schrauben.



[capten10]

Soooo.... Lang Lang ists her xD.

Mein Auto wollte nen neuen Zahnriemen, ne Kupplung und eine neue Ölpumpe.
Bei knapp 1200eur Materialkosten, will ich nicht wissen was mich der Spaß in der Werkstatt gekostet hätte.
Danach lag ich auch gleich mal eine Woche mit Fieber im Bett aber egal die Back Plate hat mir so oder so den letzten Nerv geraubt.

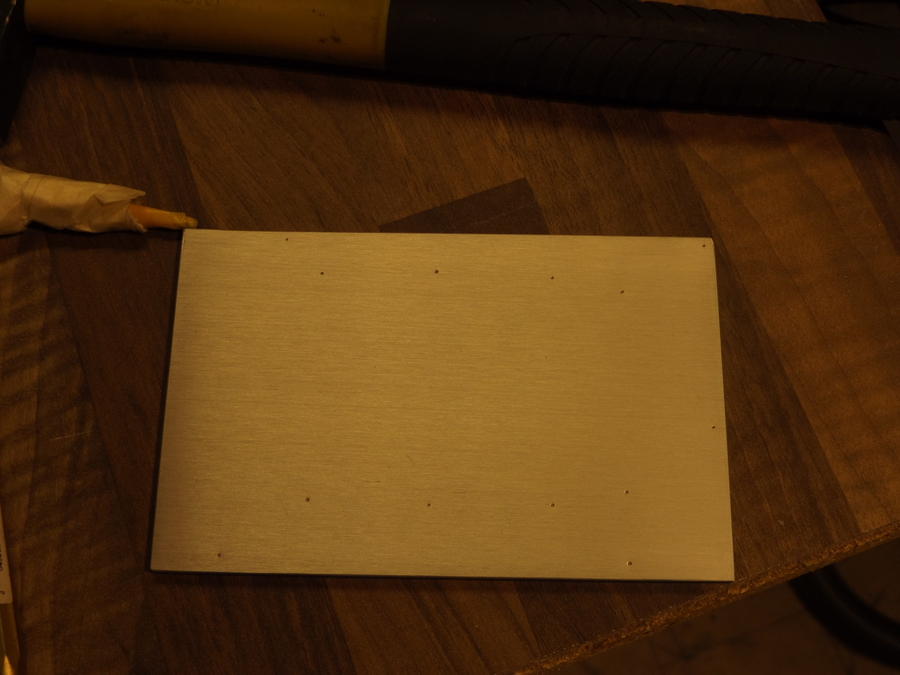

Also ich geh nochmal etwas genauer auf die erste Back Plate ein.
Vor dem Übertragen des Layouts hatte ich die meiste Angst, Beim Außmessen bekomm ich immer zu große Abweichungen.
Da es sich um M2,5 Schrauben handelt zählt jedes zehntel.

Ich habe mir also per Schraffur, das Maß, vom Kühler übernommen und alles vorgekörnt.

das dann von 13 Schrauben nur 3 nicht passten fand ICH ziemlich gut

also hab ich die anderen 3 noch etwas in die entsprechende Richtung geweitet und fertig

Das ganze hat mir So schon richtig gut gefallen aber leider passt der Alu Look auch nur zum Kühler und nicht in das Konzept.
Also um eine Lackierung komm ich nicht drum rum.
Da ich aber doch irgendwie noch mehr wollte und lange überlegte was sich von Hand realisieren lässt, entschied ich mich das AMD-Logo, beleuchtet, auf die Plate zu übertragen.

Also das ganze nochmal von vorn Bitte

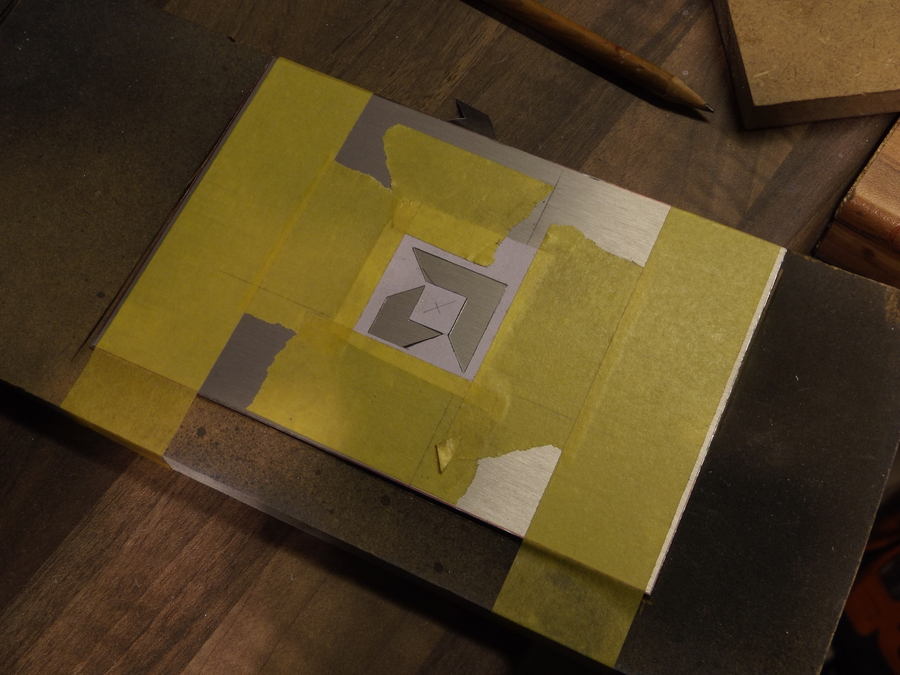

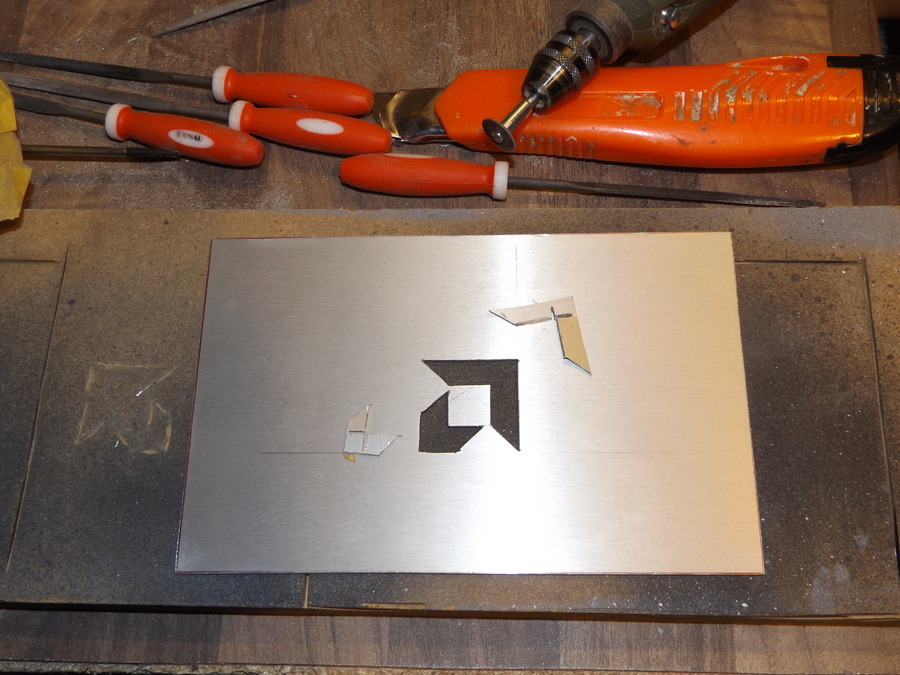

dann das Logo ausgedruckt und positioniert

nun den inneren Bereich mit Skalpell ausgeschnitten

und den Dremel walten lassen

alles ordentlich gefeilt und geschliffen
wieder ein stück Bastlerglas zurecht geschnitten
Led gesetzt und alles mit Silikon verklebt.

Nun ging das Theater eigentlich erst los, ich wollte pardu kein Gießharz kaufen, also wollte ich erst weißes Plexiglas in Nitro auflösen(14Tage)
ging soweit auch gut nur leider bildet das Nitro beim austrocknen/ausgasen in der Schichtstärke Luftbläschen.
Mit Acryfix selbiges Problem.
Transparent sah auch nicht gut aus, es sollte Milchig, weiß getönt sein.
Epoxykleber war zu gelb.
Gut Wochen später musste doch Gießharz her, in der Zeit hatte ich durch das ständige wieder raus kratzen der Klebstoffe die Lichtleitende Platte schon total zerstört.
Teils zerkratzt bzw. durch das Nitro schon total aufgelöst.

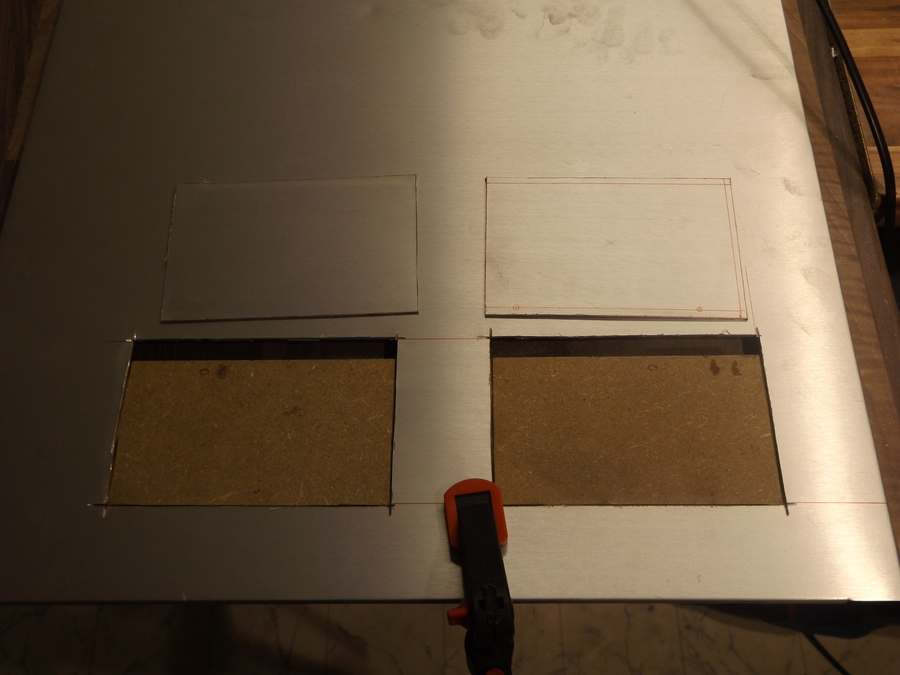

Also nochmal auseinander genommen und die mittlere Glasplatte erneuert.
Ohne diese hatte ich es auch probiert, die Lichtstreuung war aber unzureichend.
Das Gießharz mit Füllstoff abzutönen sagte mir auch nicht zu, also nahm ich etwas von dem Motip Lack.
Gibt zwar auch kleine Luftbläschen aber nach ein paar versuchen hatte ich nach dem Abschleifen des Gießharzes eine saubere Oberfläche.

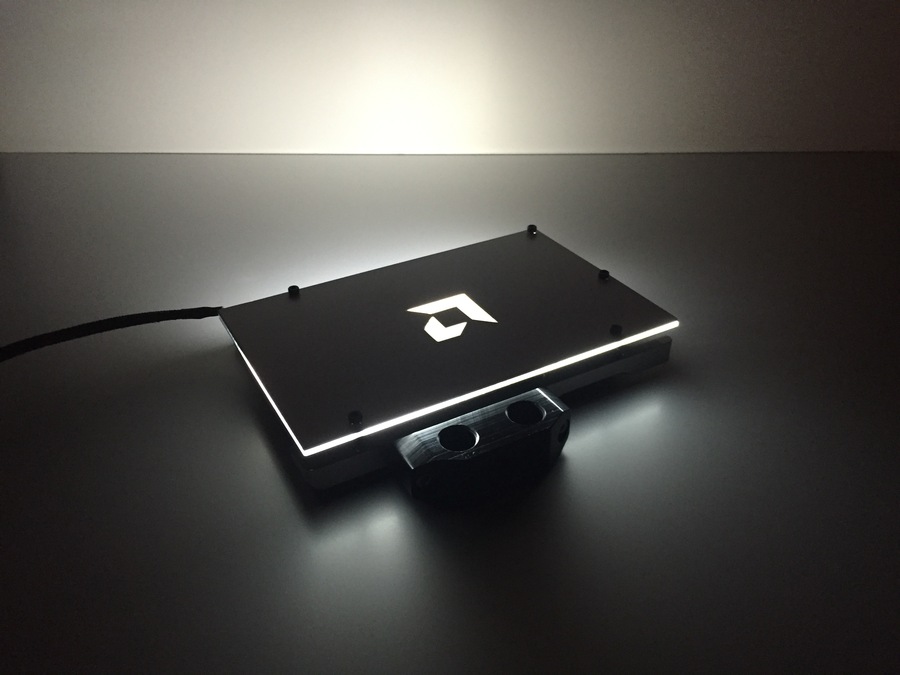

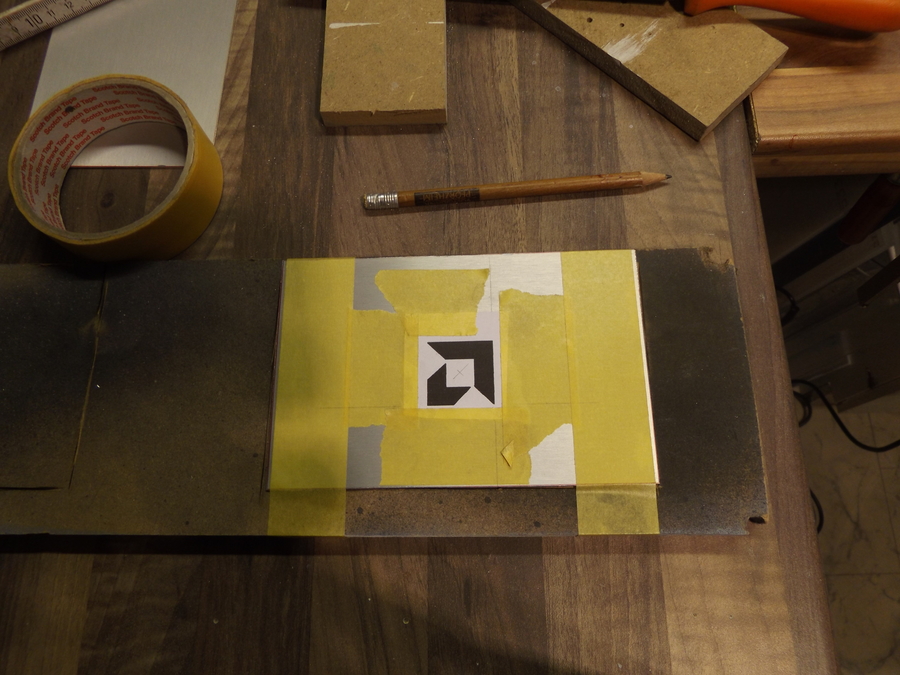

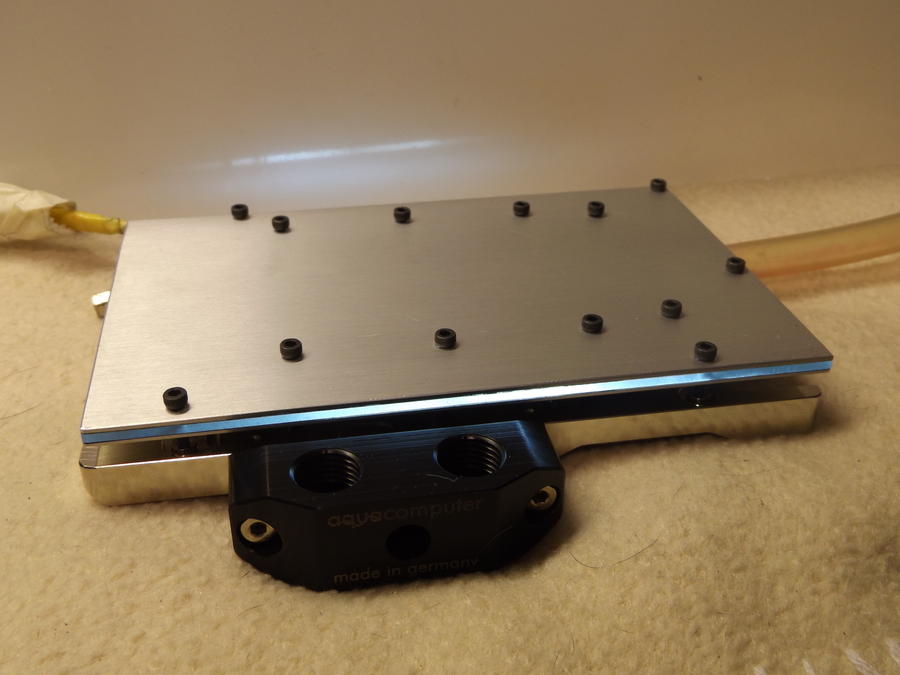

Gesagt getan, gestern habe ich die erste Plate schon lackiert und heute war das Ergebnis der zweiten auch zufrieden stellend, so das ich sie auch gleich lackieren konnte.

Ablauf wie folgt:
1. Alugrundierung
2. Motip Haftgrund
3. 400-600 Nass Schliff
4. 2x Decklackierung

Und so sieht das Ergebnis aus

Dann kanns ja endlich richtig weiter gehen
Morgen werd ich den Gpu-Kühler auf die R9 Nano setzen und die Gpu in den Kreislauf einbinden. Ich hoffe das schaffe ich, ansonsten halt die Woche über.
Dann noch ein paar Details und ich bin Fertig.​



[Pseudoephedrin]

Sehr schick[emoji106]



[capten10]

Danke , nächste Woche geht's dann richtig zur Sache!



[joneskey98]

Danke , nächste Woche geht's dann richtig zur Sache! [emoji38]

Uiiiii... Bin schon gespannt



[Kindercola]

ach maaahaaan, wieso lieber Gott hab ich nicht dieses handwerkliche Geschick

das fetzt total mit dem AMD Logo und wenn was am Auto kommt dann natürlich alles



[capten10]

Dank euch!
naja Zahnriemen und Kupplung stand schon länger auf der to do list. Die Ölpumpe war nicht ganz so geplant aber einkalkuliert.
Das warten hat ein ENDE, hier das Finale!

Und weiter geht's.
Wie immer lief nichts nach Plan, aber was wäre das Leben wenn immer alles klappt. XD
Also erst mal habe ich den R9 NANO Gpu kühler mit samt Backplate verbaut.

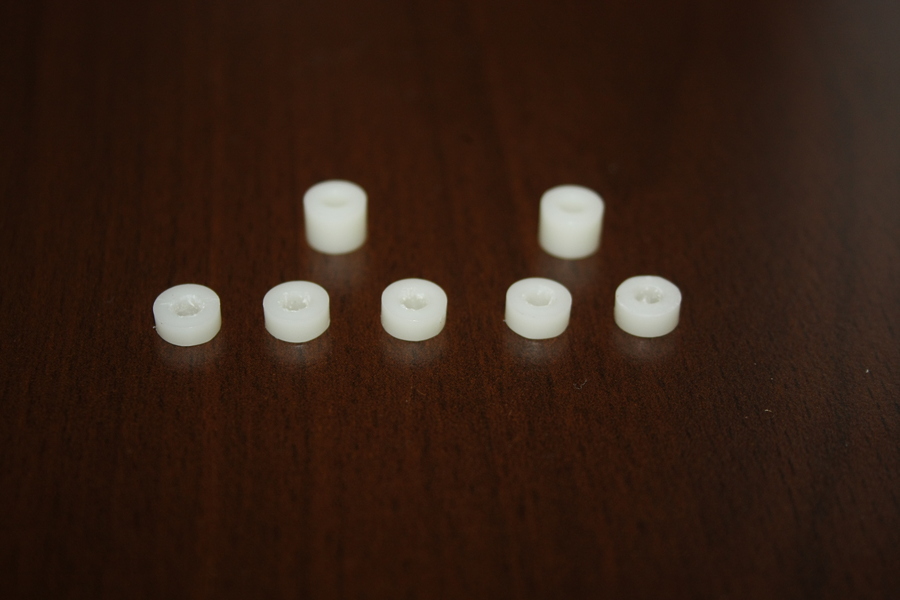

Dafür musste ich Abstandshalter von 5mm auf 3mm Kürzen

dies habe ich dann mit Sekunden Kleber befestigt

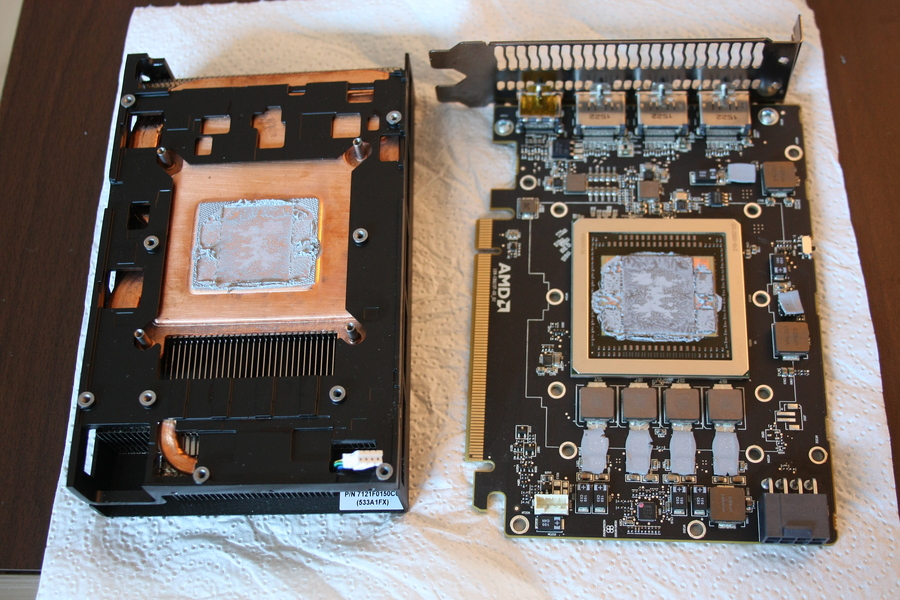

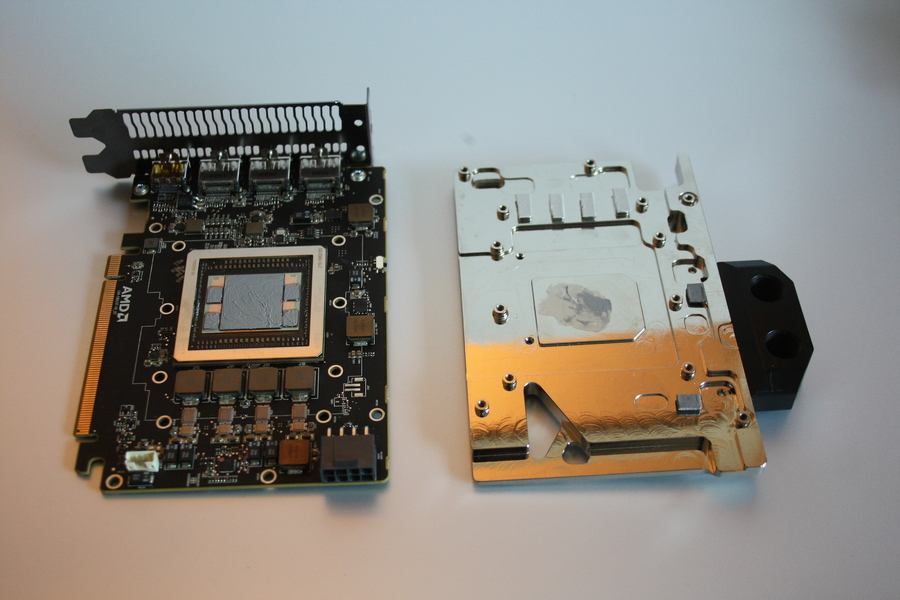

Nun konnte ich die AMD R9 Nano demontieren

dann alles ordentlich gereinigt

und die Wärmeleitpads und Paste aufgetragen

danach alles zusammen geschraubt und vergessen ein Foto zu machen. xD

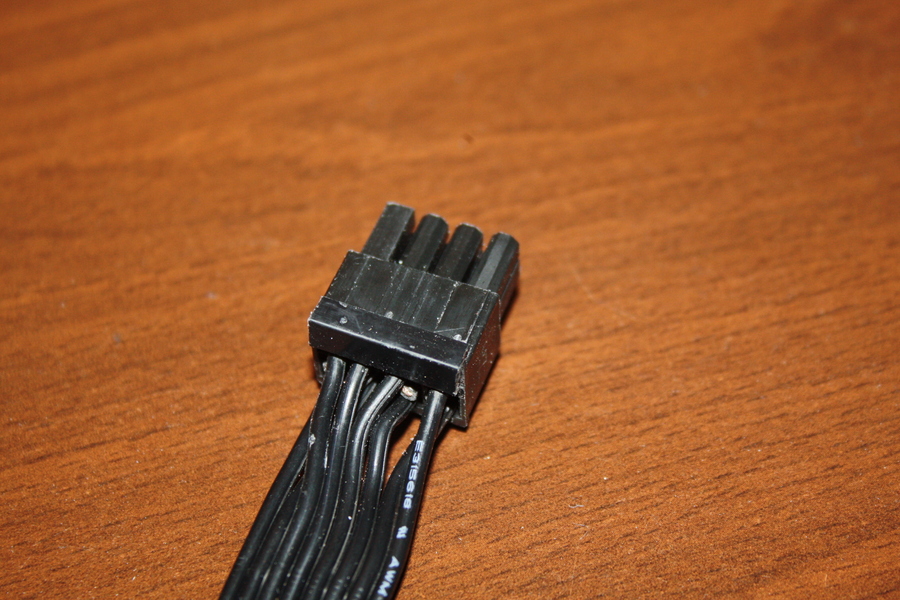

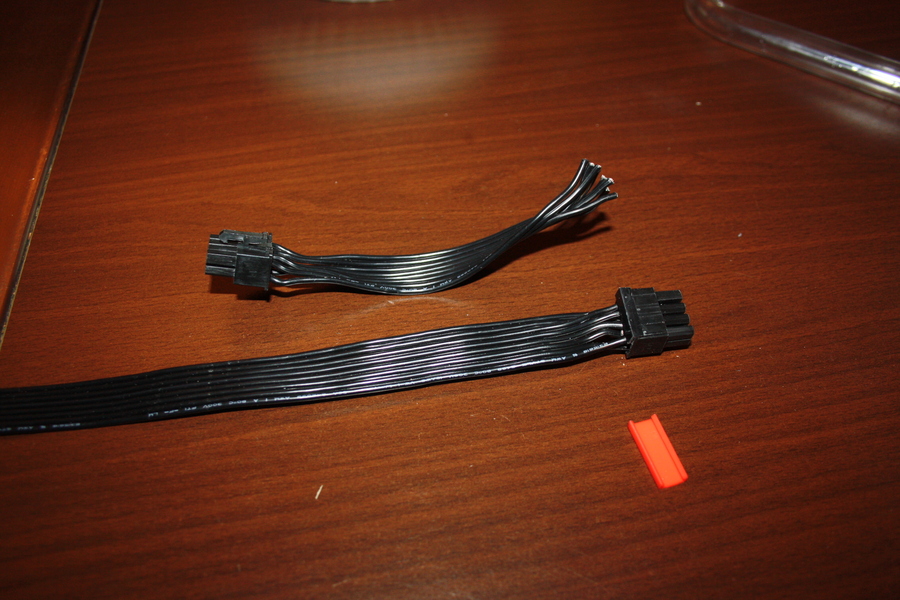

Das PCIe-Kabel musste noch schnell etwas bearbeitet werden

]

damit man die abgeschnitten Enden nicht sieht, habe ich eine End Kappe von einem Satakabel zugeschnitten und drauf geklebt

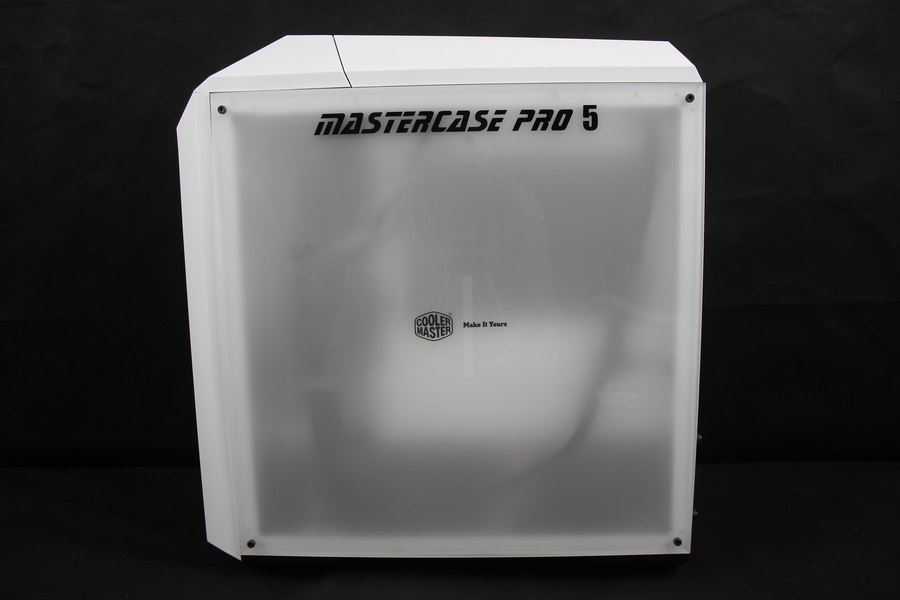

Als Rückwand hatte ich wie anfangs mal beschrieben, eine komplett weiße Acrylglasplatte, welche ja 0,5cm zu klein war.
Ich hab mir kürzlich eine in der richtigen Größe bestellt aber die Falsche Farbe gewählt.
Das war nun Milchglas.
Also sollte es doch bei der zu kleinen Scheibe bleiben.
Das Schicksal will aber manchmal nicht mitspielen.

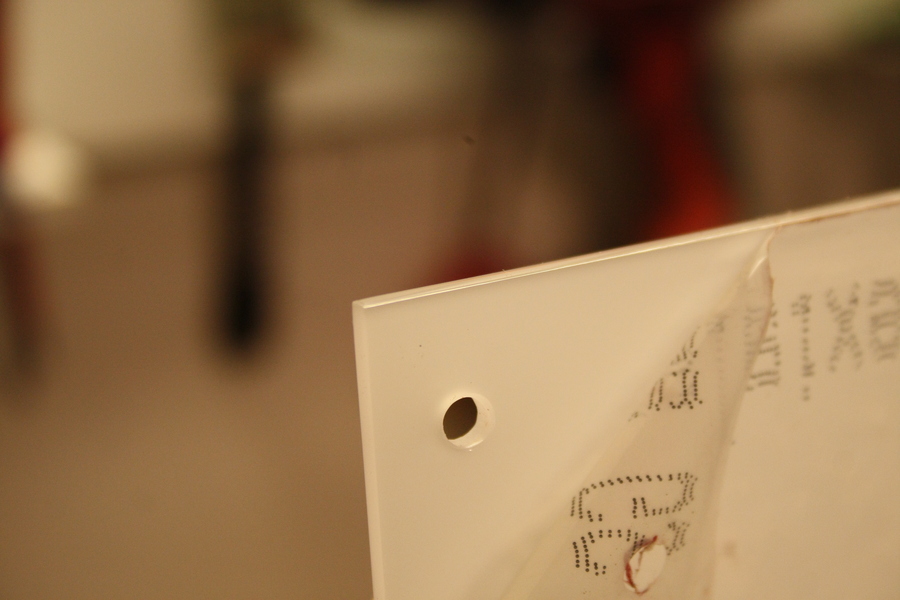

Kurz nachdem ich mühevoll alle Schnittkanten poliert hatte, wollte ich die Schraublöcher noch etwas weiten.
Dies ging natürlich bei den ersten 3en gut aber die vierte wollte nicht.

wunderbar, die ganze Arbeit umsonst, also musste ich doch das Milchglas nehmen da das Case nächste Woche wieder zurück an Cooler Master gehen soll.
Wie man auf den Fotos später sieht war dies Entscheidung gar nicht so verkehrt.
Also hier nun auch die Schnittkanten wieder poliert und alle Schraublöcher gesetzt.

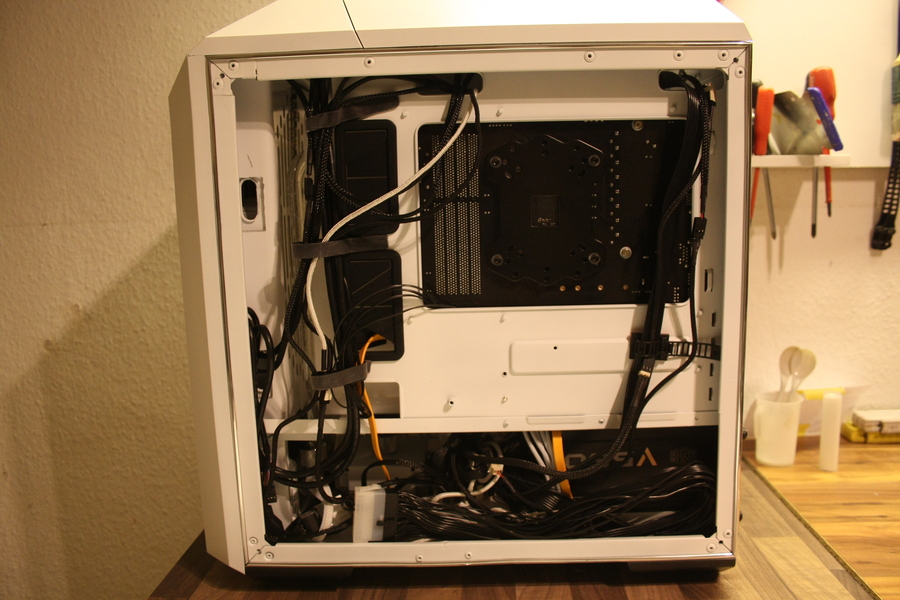

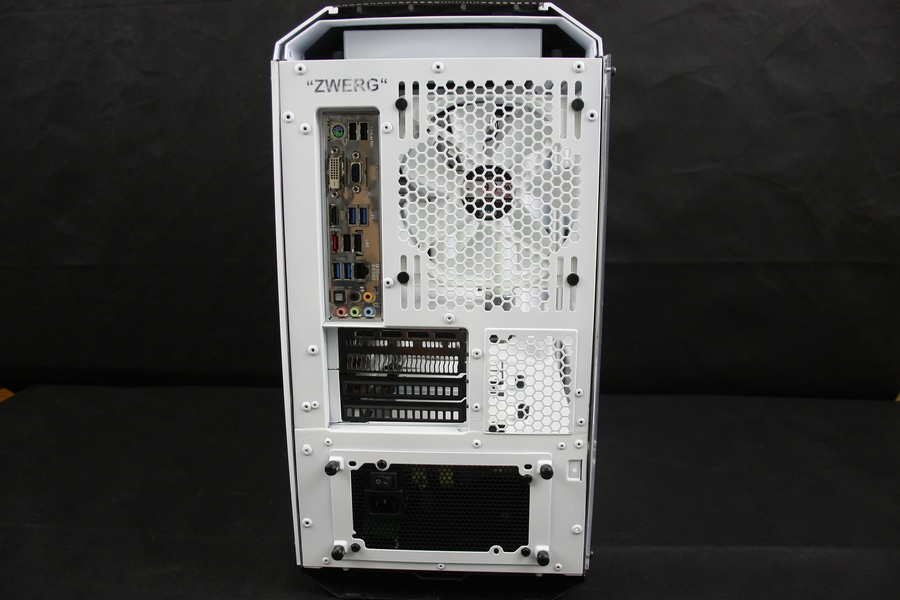

hier mal das Chaos von hinten!
Sinn dieses Fotos ist aber der Chrome Rand welchen ich auf der Vorderseite schon hatte

Also das Warten hat ein ENDE!

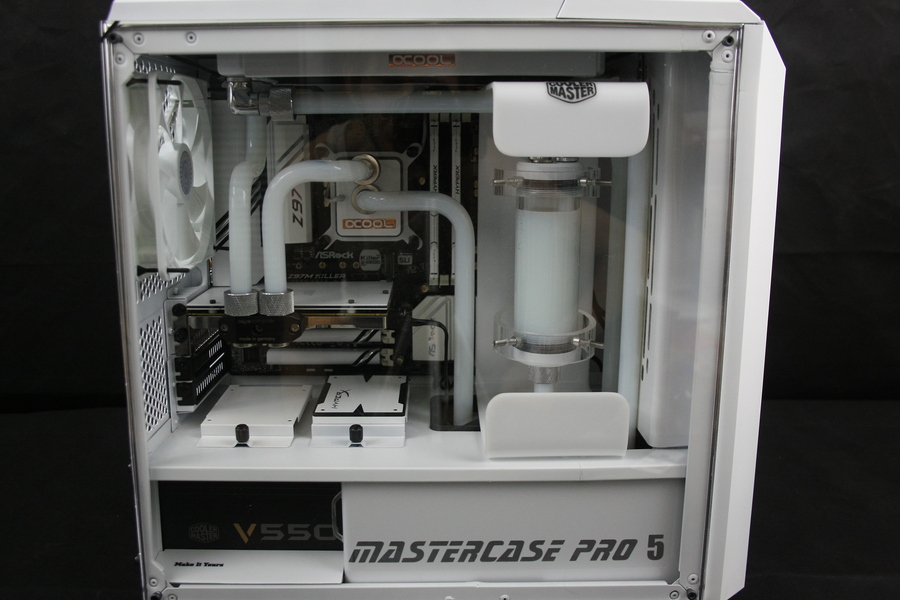

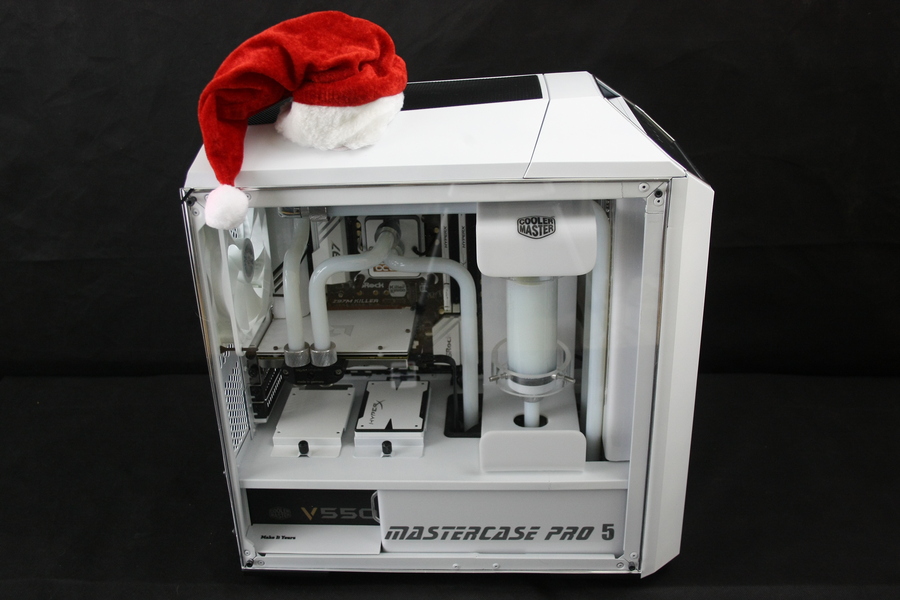

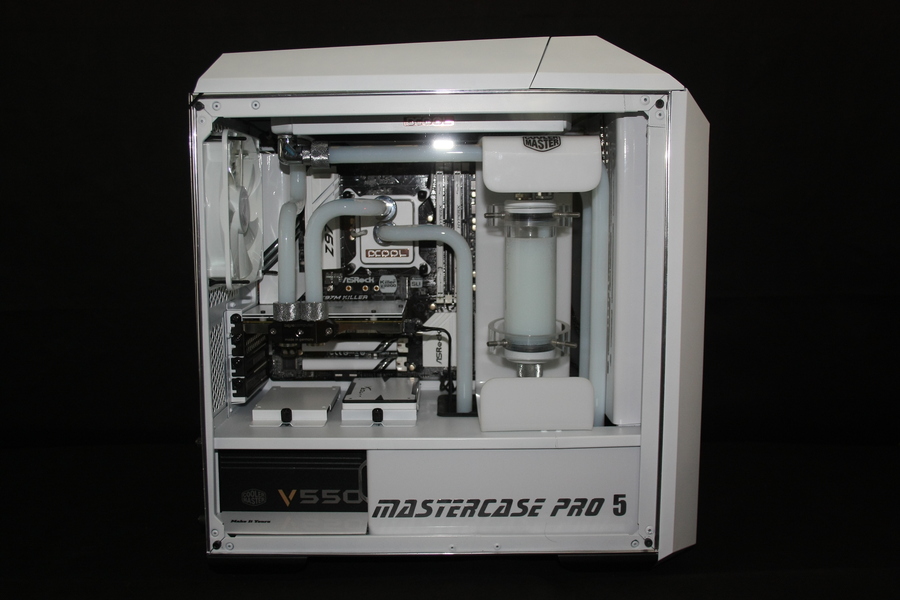

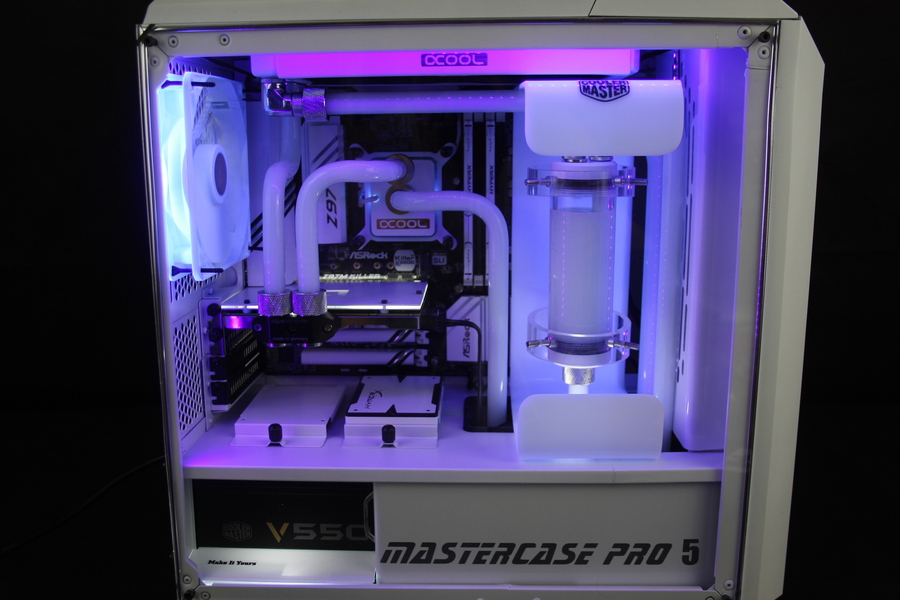

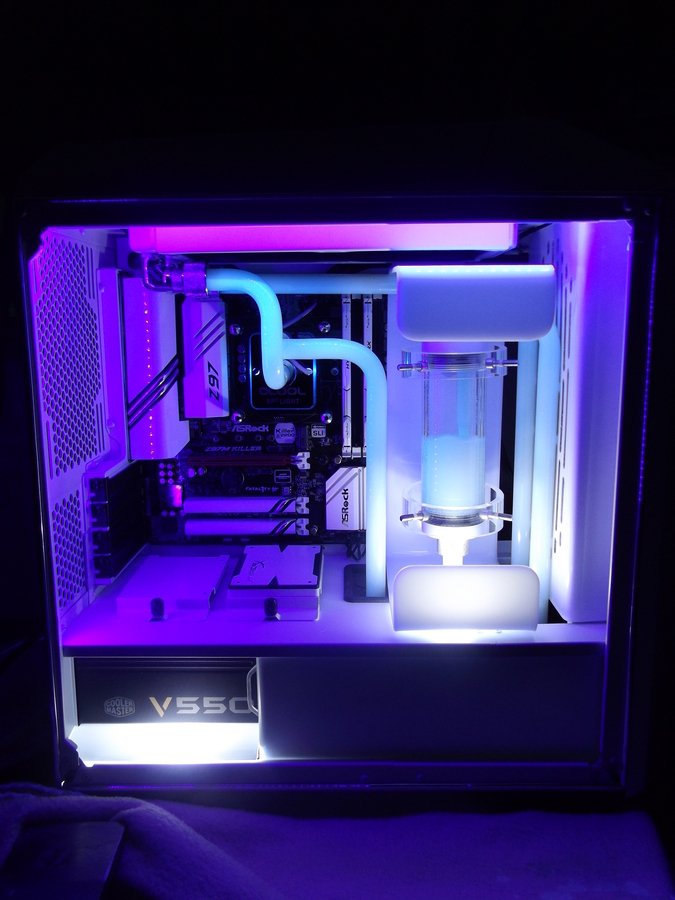

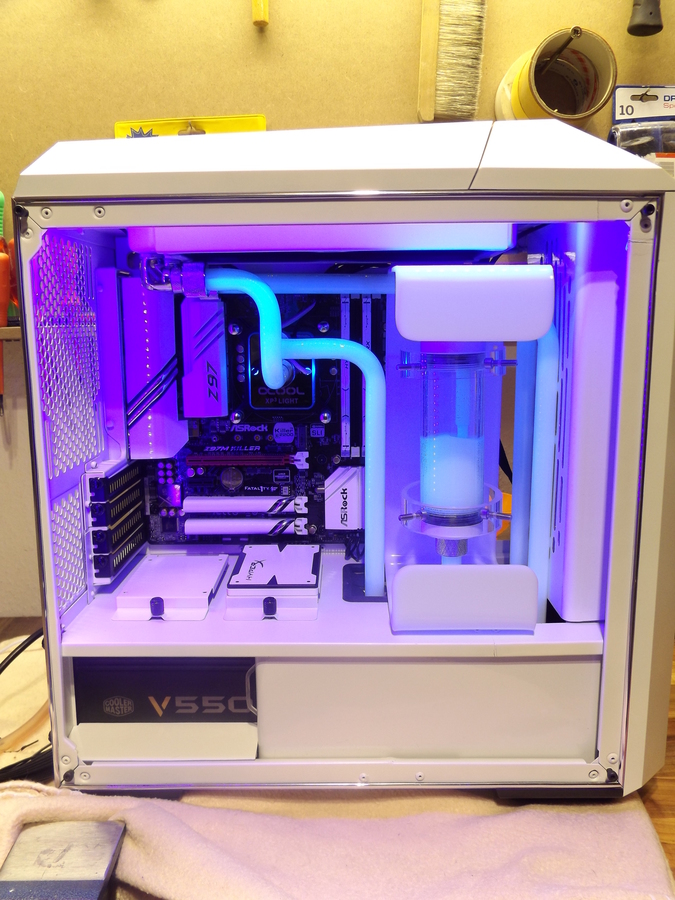

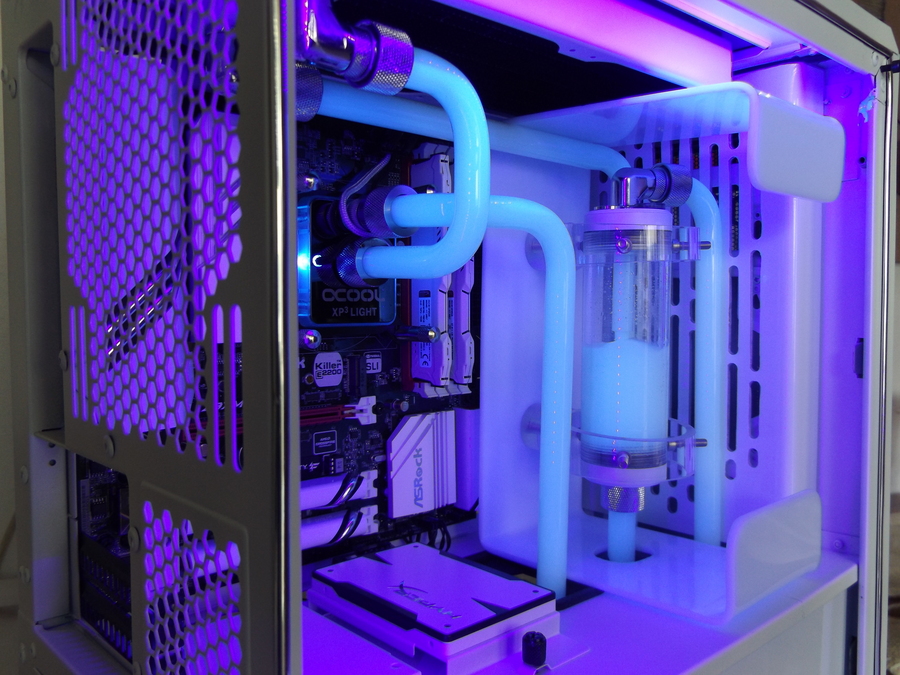

Hier sind nun endlich die Finalen Bilder!

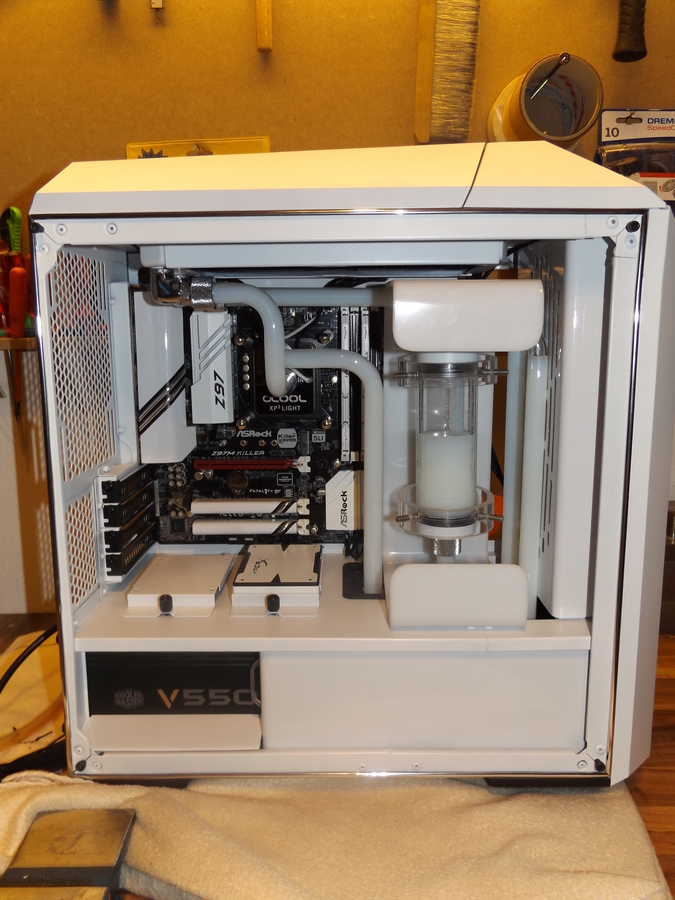

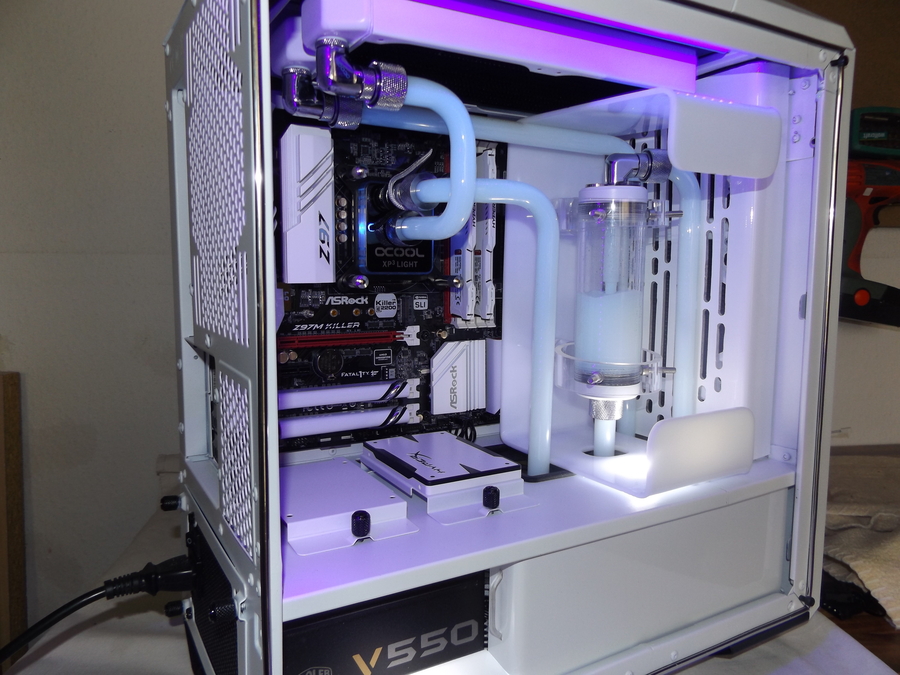

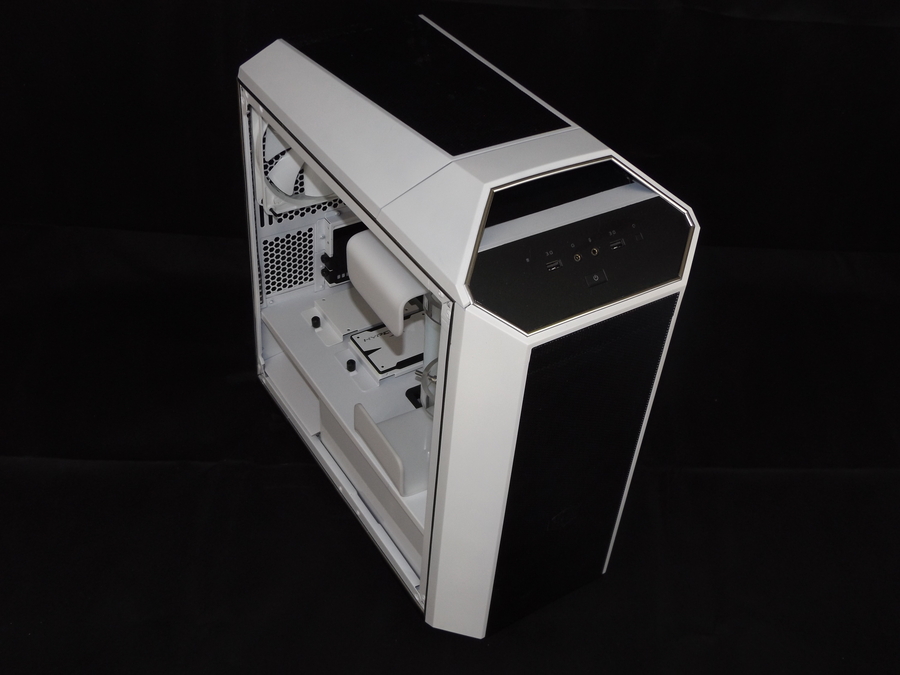

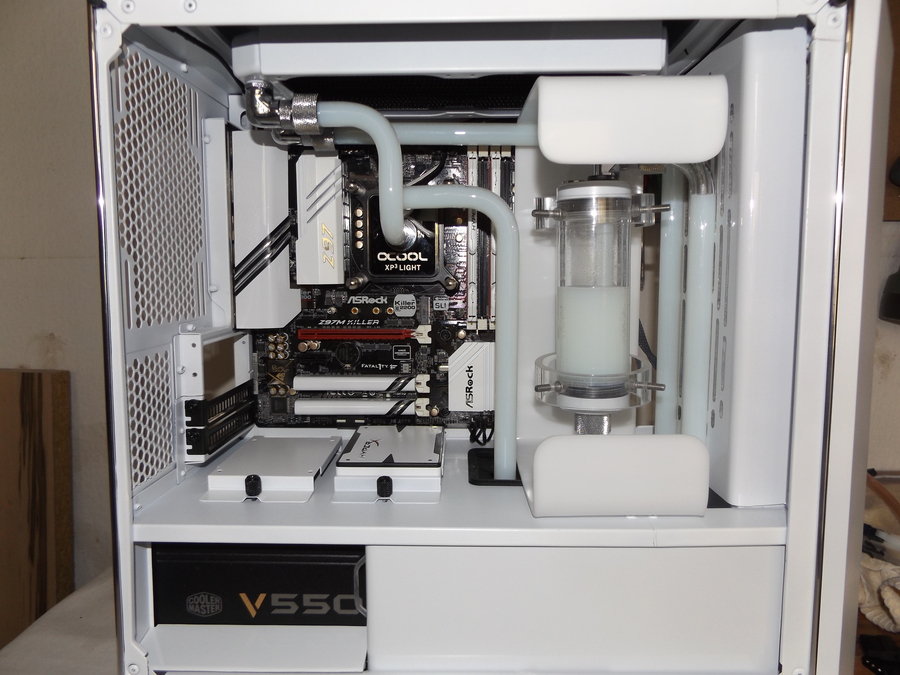

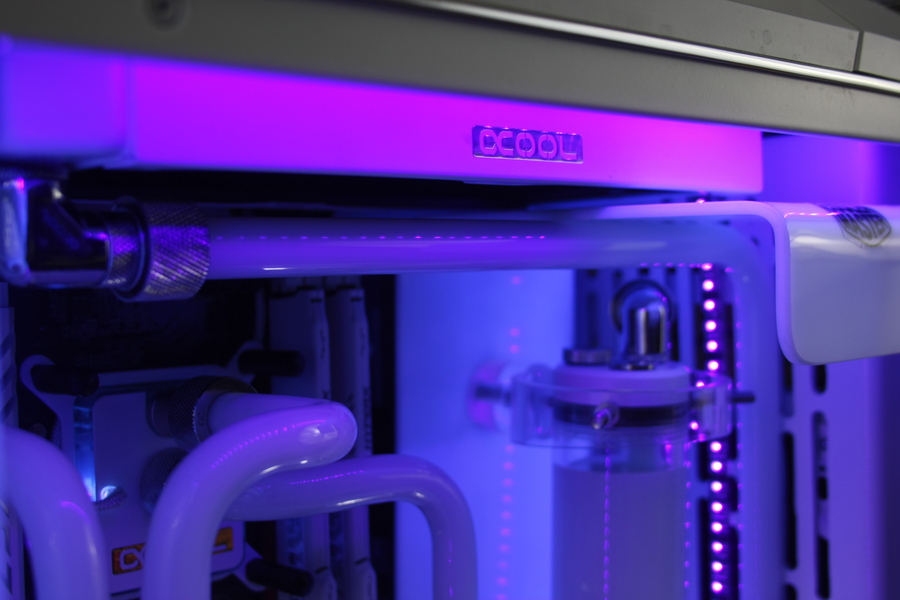

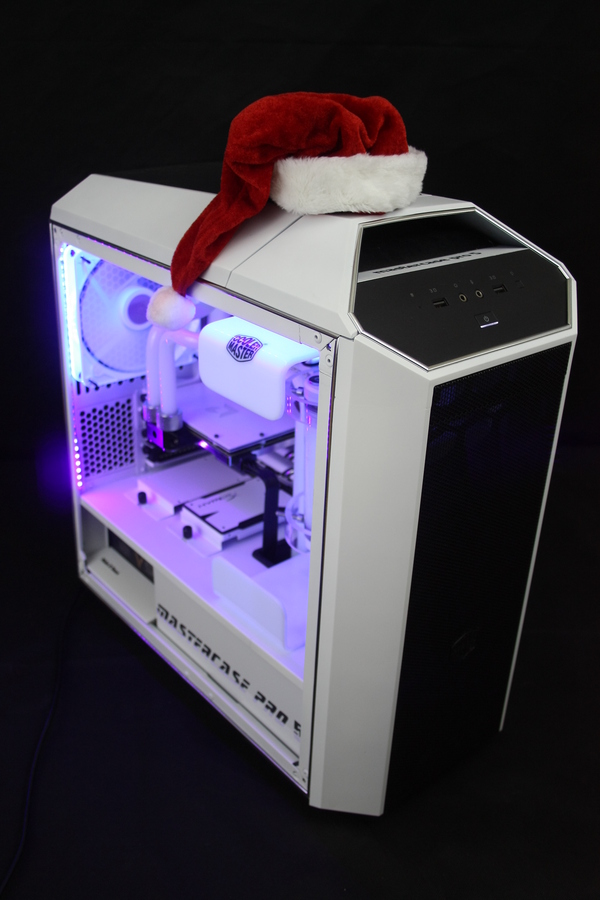

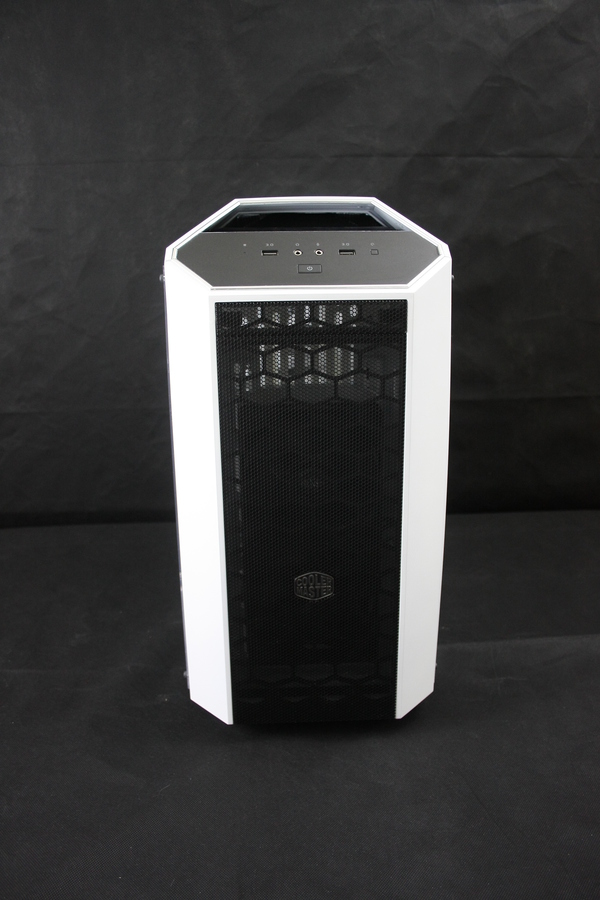

Als erstes ein paar Blicke rund um das Case

unglaublich aber Jaaaaaa das Window ist drauf

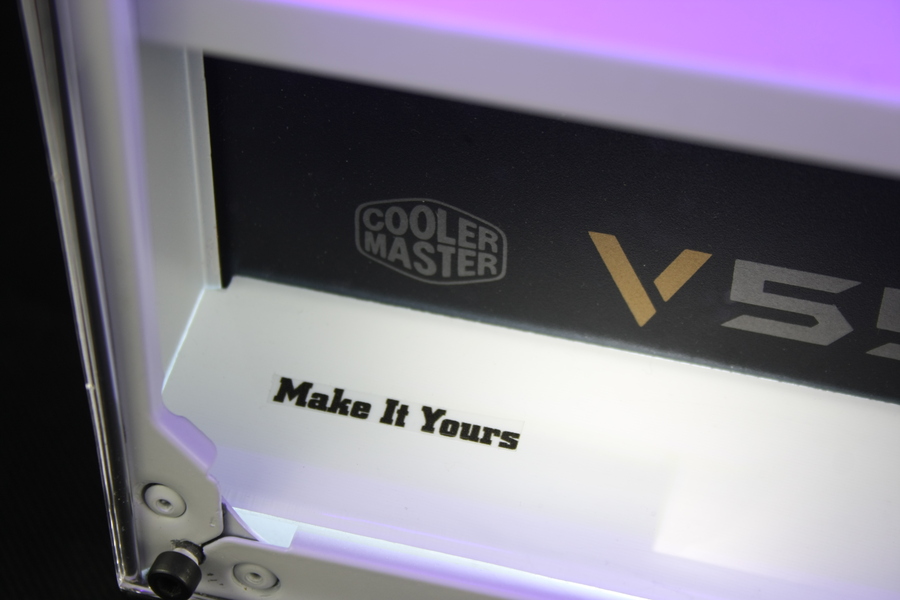

Manche Aufkleber sind nicht jedermanns Sache,
aber ihr wisst dies ist ein Showcase welches nächstes Jahr auf mehrere Events mitgenommen wird
und dort ist es von Vorteil schon von weitem und jeder Seite zu sehen worum es sich hier handelt.

Achso das vergaß ich zu erwähnen. Die Cpu-Halterung und den Deckel habe ich noch irgendwann weiß lackiert und die Cpu-Schrauben schwarz.
Der Weißen Beleuchtung habe ich auch noch eine Fernbedienung mit Dimmer spendiert. Verhältnismäßig billiger als ein gutaussehender Schalter ;-

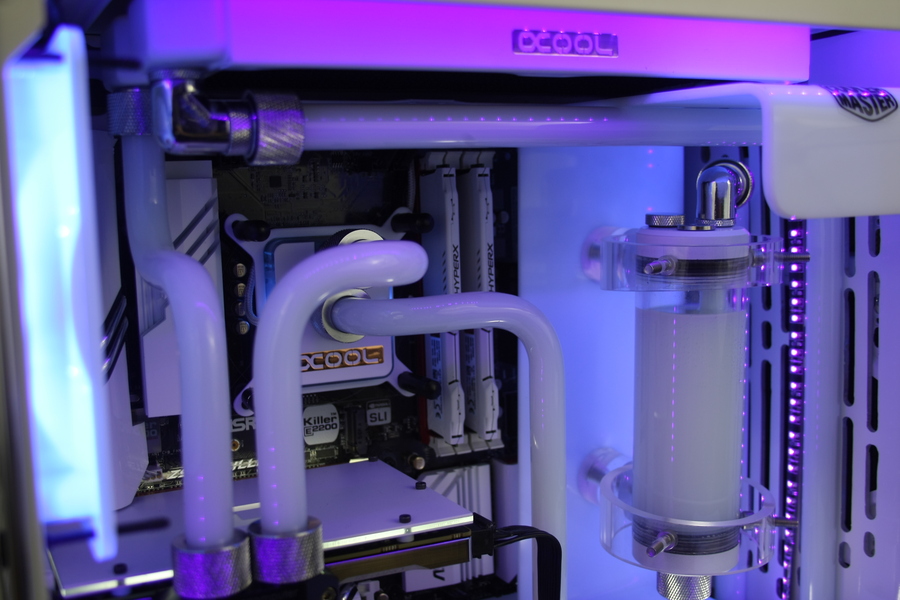

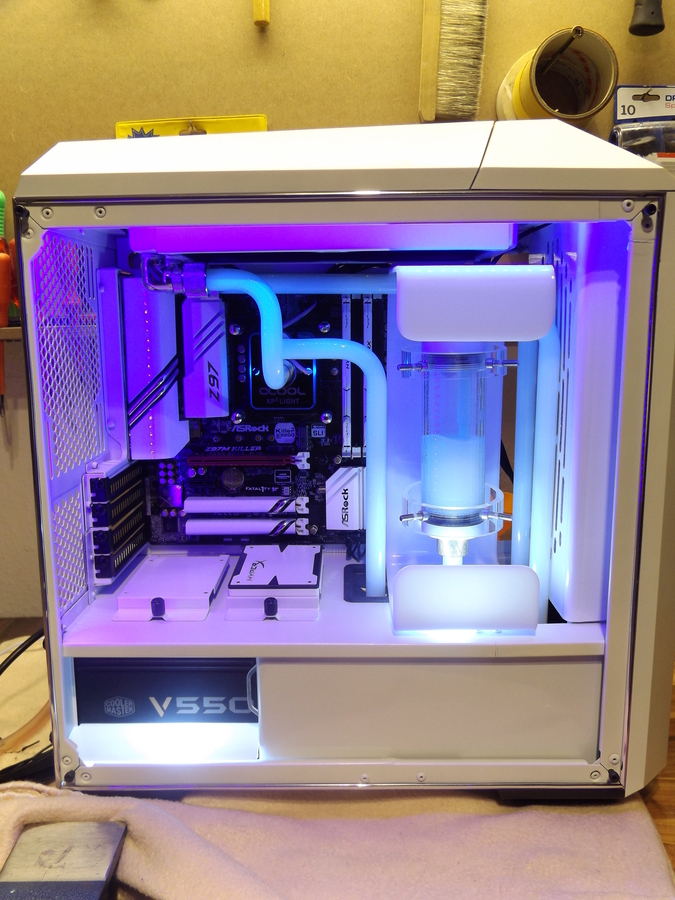

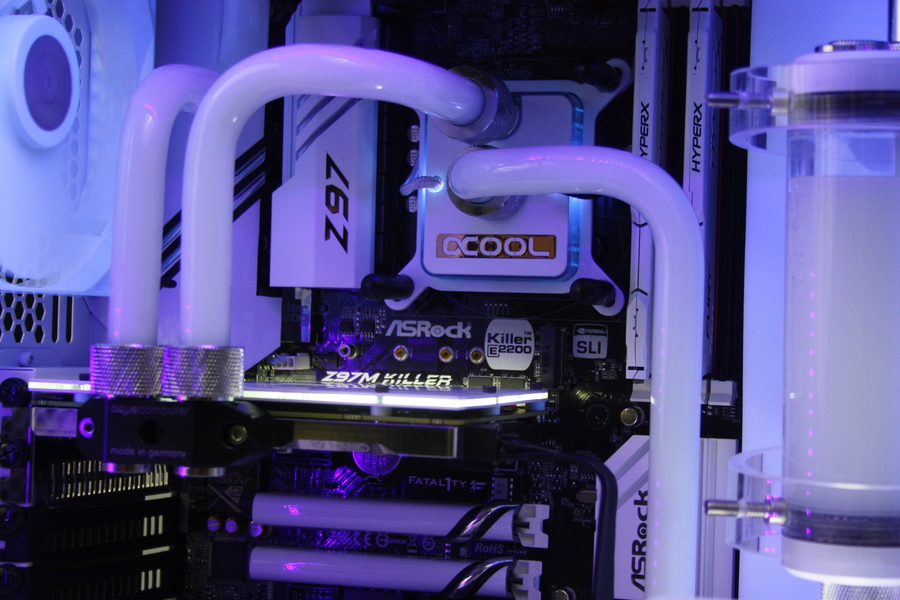

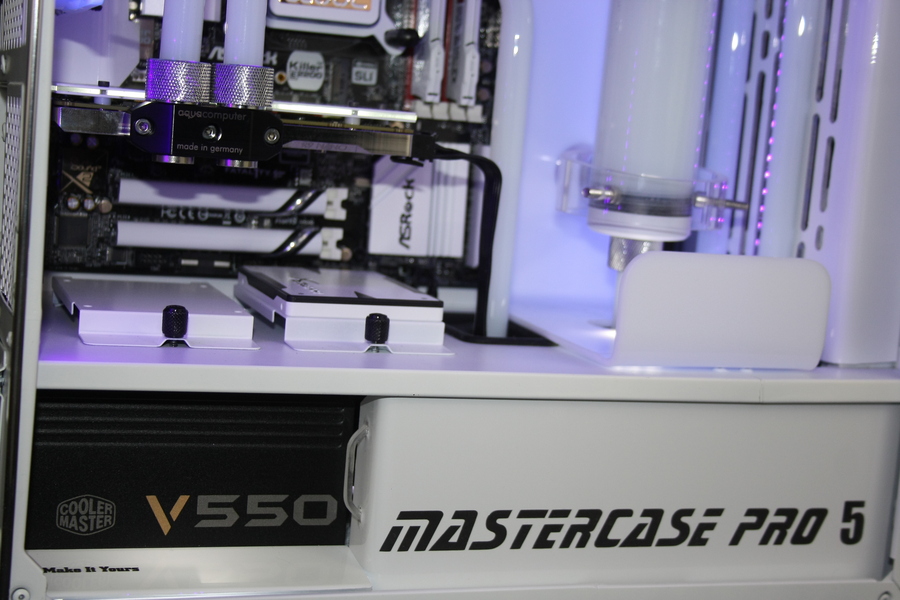

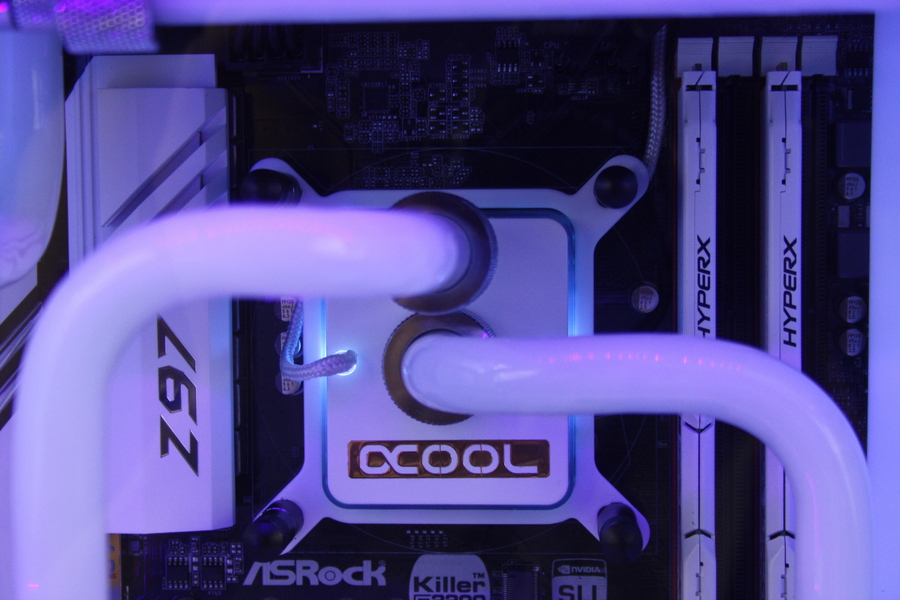

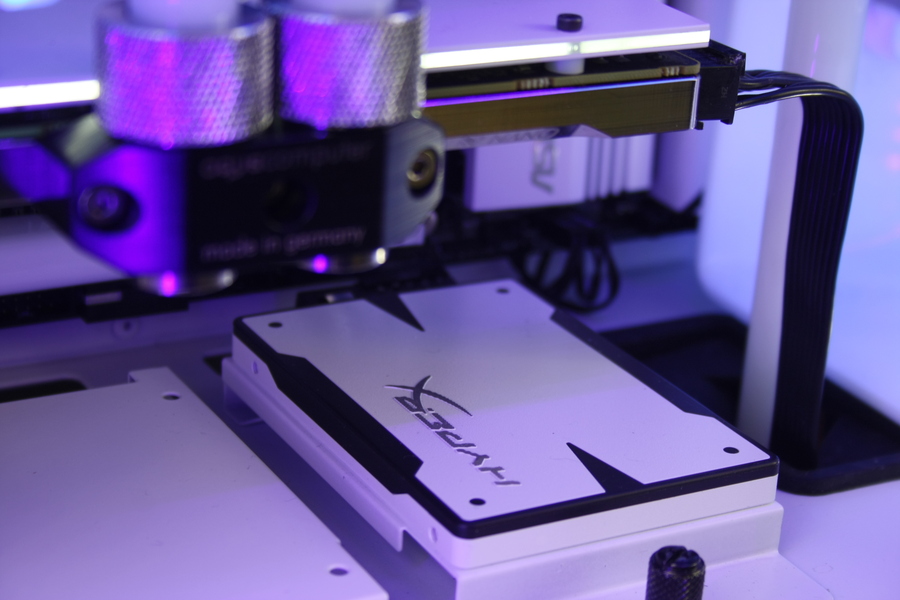

so und hier die Einblicke ins tiefe Herz des ZWERG´es !


.... das mach ich im nächsten post!

​



[capten10]

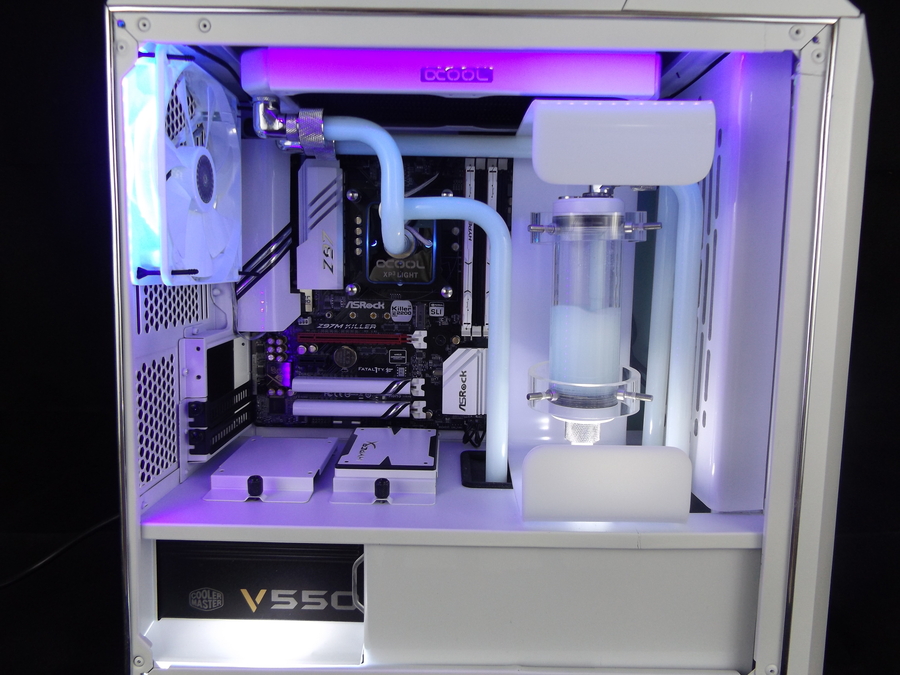

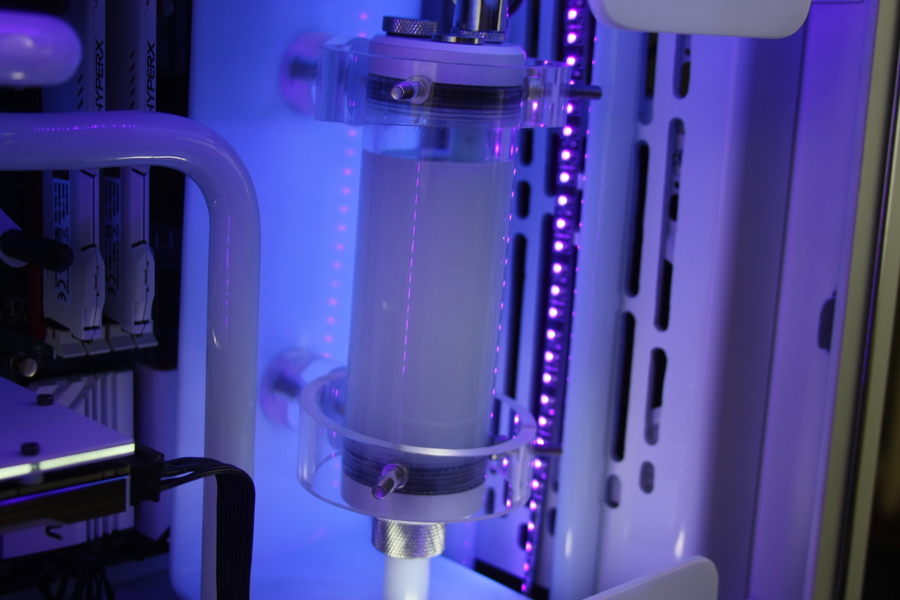

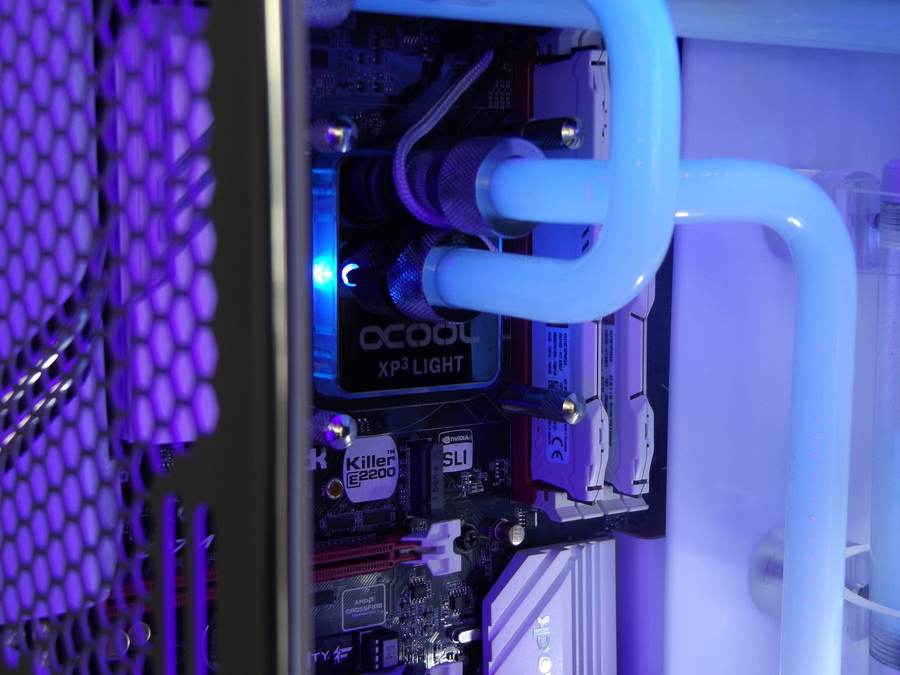

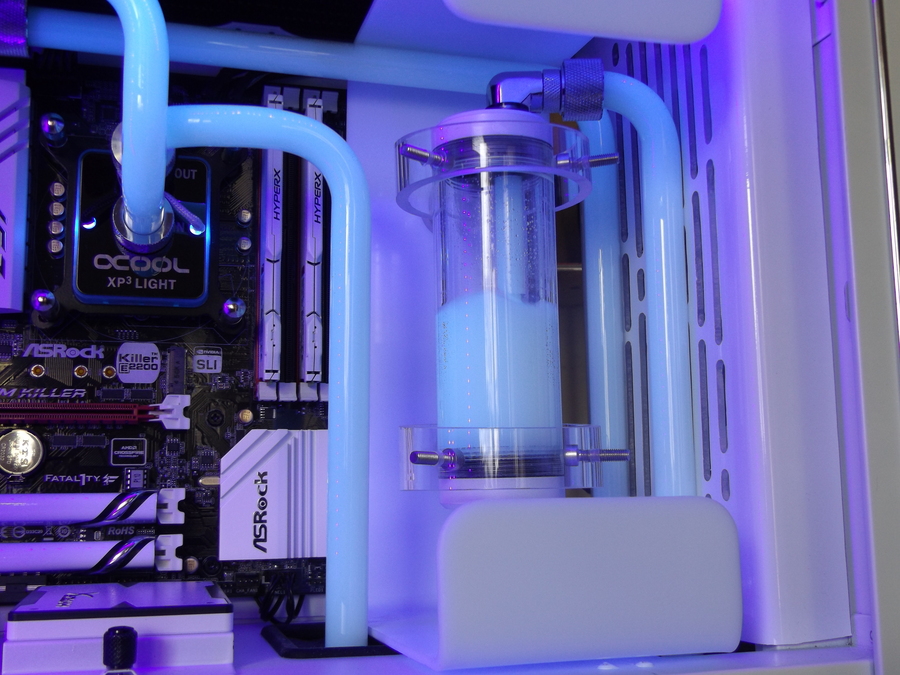

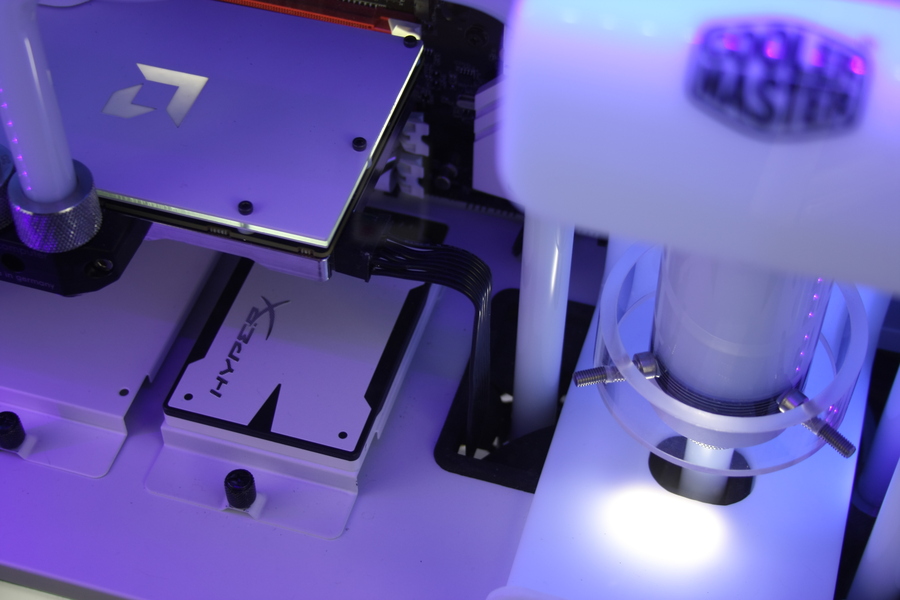

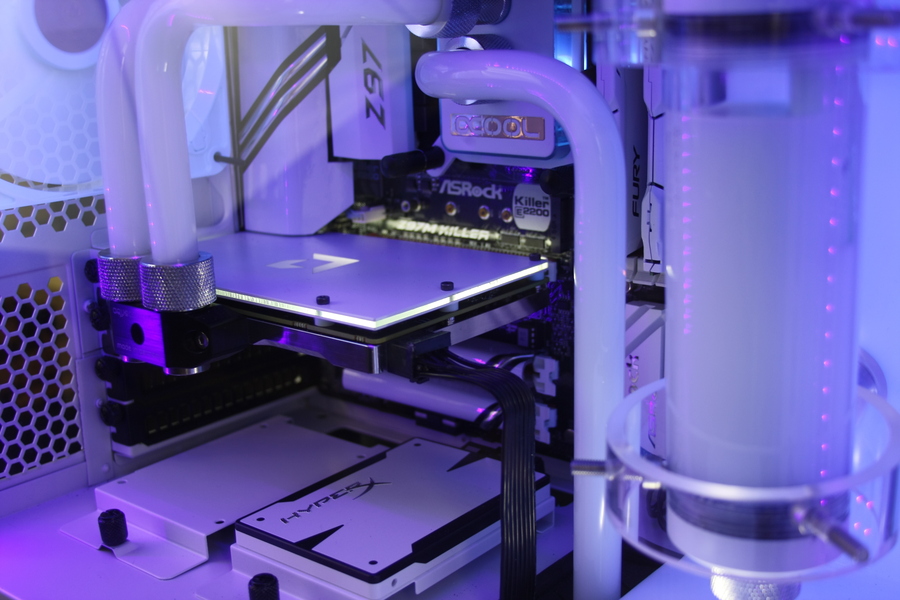

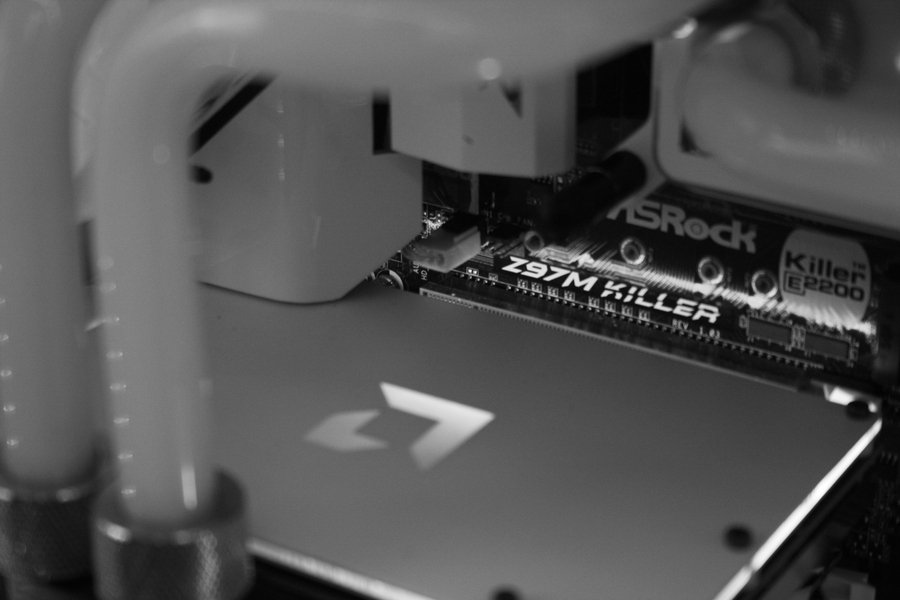

So also hier die Einblicke ins tiefe Herz des ZWERG´es !
