Tagebuch [Tagebuch] A - Team MOD aus ALU und Plexiglas (Teile werden mit Wasserstrahl schneider gefertigt) jetzt mit Video!!!

[dorow]

AW: [Tagebuch] A - Team MOD (Gehäuse) aus ALU und Plexiglas (Wasserstrahlschneider)

So endlich geht es etwas weiter.

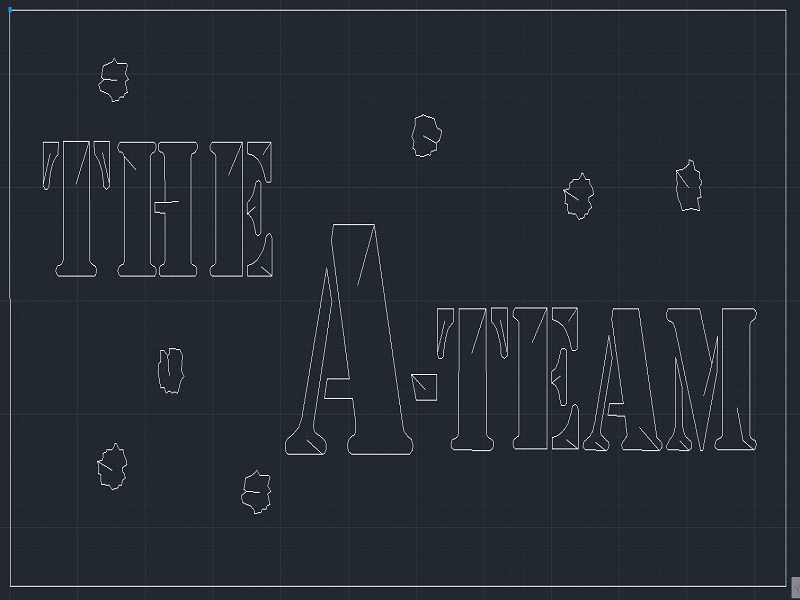

Habe die Test Front soweit fertig und auch schon denn Deckel. Somit kann ich erst mal Testen ob alles so passt oder noch etwas geändert werden muss. Habe auch im Deckel denn Schriftzug eingefügt und noch einige Einschusslöcher

nicht im Maßstab!!! Unten ist es noch mal im Original zu sehen.

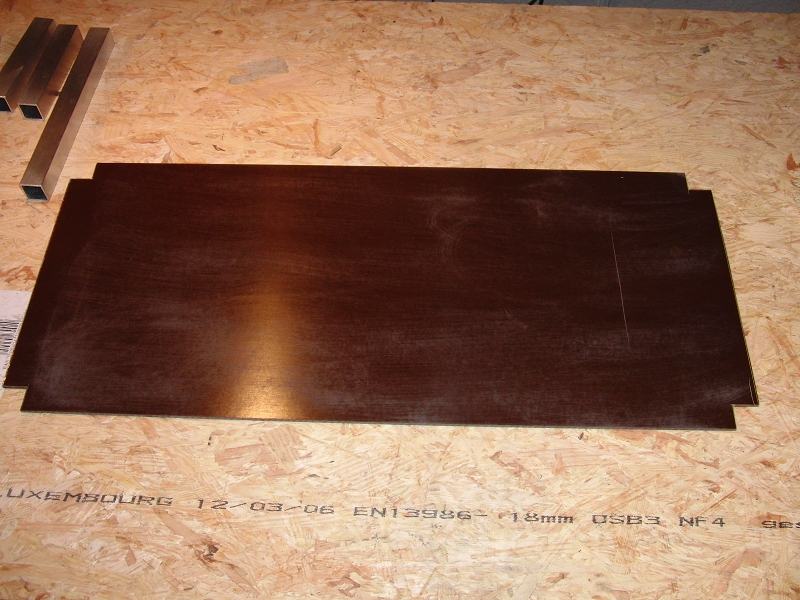

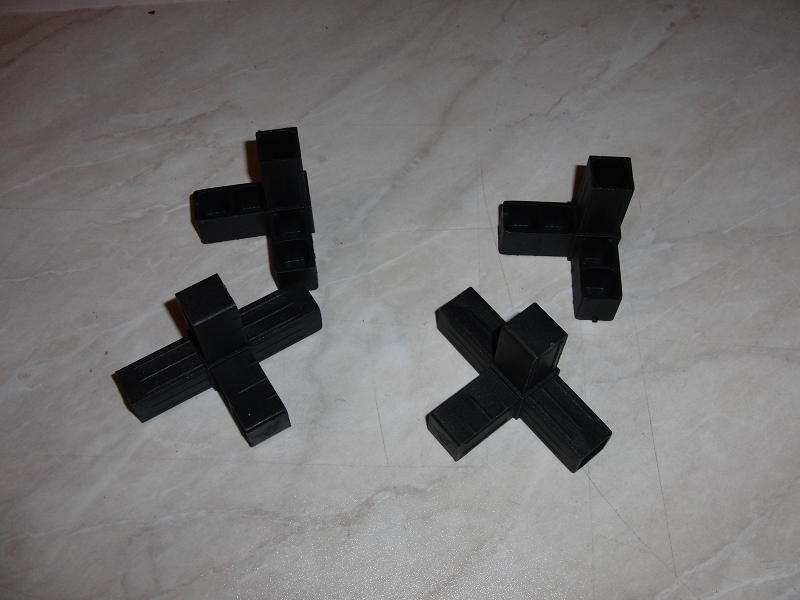

Die Glasfaser verstärkten Verbinder.

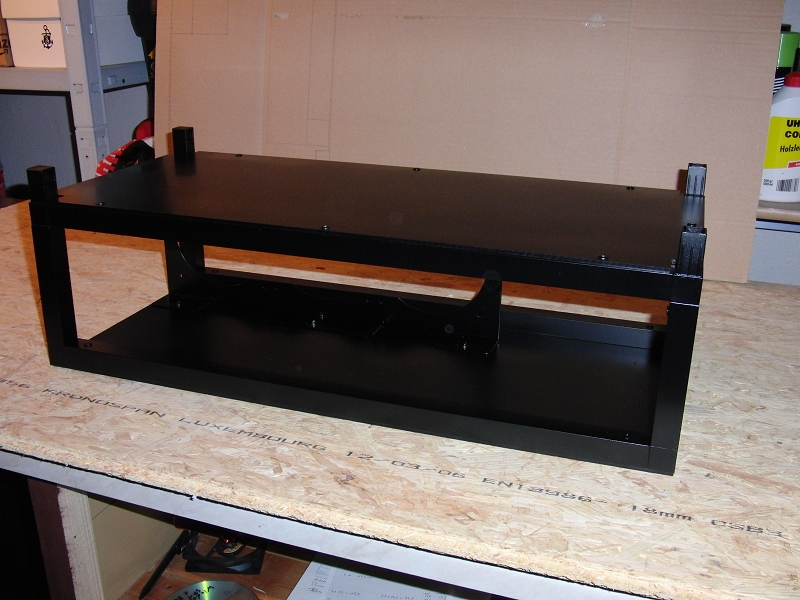

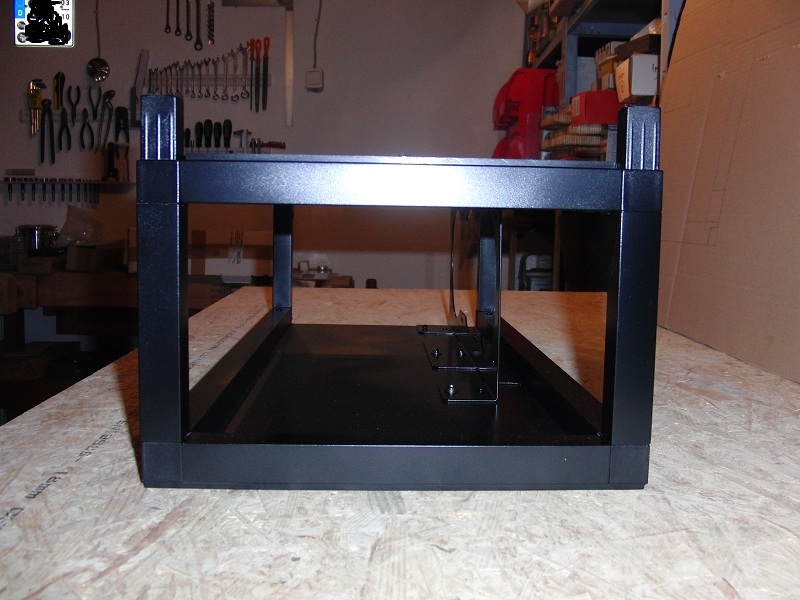

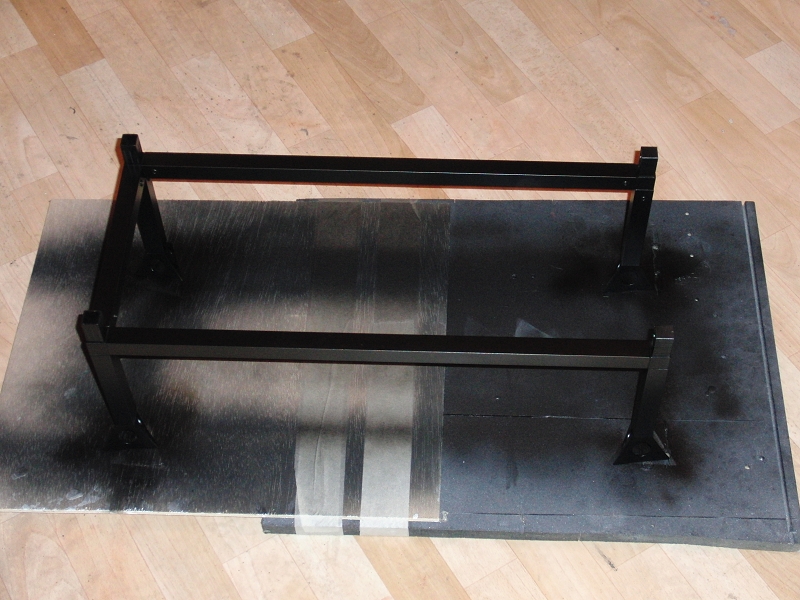

Einige Bilder vom Lackieren und zusammen Bau.

Die zweite ebene, wie diese genau wird kann ich noch nicht sagen. Das ergibt sich beim Bauen.



[Chris_Oi]

AW: [Tagebuch] A - Team MOD (Gehäuse) aus ALU und Plexiglas (Wasserstrahlschneider)

Na das nimmt doch schon schöne Formen an.
Die Einschusslöcher finde ich spitze
Mal sehen, ob die nach dem schneiden auch so gut aussehen wie im AutoCAD.
Man könnte da drumherum ja noch mit Airbrush ein paar Akzente setzen



[Vorsicht_Bissig]

AW: [Tagebuch] A - Team MOD (Gehäuse) aus ALU und Plexiglas (Wasserstrahlschneider)

Das wär super!



[dorow]

Last euch überraschen, da kommen noch ein paar gute Iden.

So werde gleich die Maschine starten, dann kann diese erst mal einige Minuten schneiden (ca. 30 min.). Werde dann wieder morgen Vormittag die fertigen Bilder hochladen.



[Vorsicht_Bissig]

AW: [Tagebuch] A - Team MOD (Gehäuse) aus ALU und Plexiglas (Wasserstrahlschneider)

Du hast eine Zuhause!?



[dorow]

Du hast eine Zuhause!?

Einen Wasserstrahlschneider habe ich leider nicht zu Hause. Aber ich habe Schicht Arbeit und somit hat man abends auch mal zeit für was privates

So habe die teile fertig (nach 70 min) und was soll ich sagen ich finde die echt Super. Last euch überraschen, werde die Bilder morgen hochladen. Muss ja noch ein bisschen arbeiten.



[Chris_Oi]

AW: [Tagebuch] A - Team MOD (Gehäuse) aus ALU und Plexiglas (Wasserstrahlschneider)

bin sehr gespannt



[dorow]

AW: [Tagebuch] A - Team MOD (Gehäuse) aus ALU und Plexiglas (Wasserstrahlschneider)

Hier die neuen Bilder. Die Schnittzeit betrug 70 min. Last euch nicht von dem Muster auf den Platten nicht täuschen, dass ist meine Decke

Die Schnittkanten sind absolut sauber geworden auch wenn das auf denn Fotos mal nicht so aussieht. Das ist die Silber Beschichtung auf der Rückseite, diese kann man einfach ab kratzen. Die Platten werden eigentlich als Spiegel verbaut. Wenn diese aber leichte Kratzer haben werden die Platten aussortiert (gut für mich, so muss ich mir keine Kaufen).

Aber nun gut seht selbst.

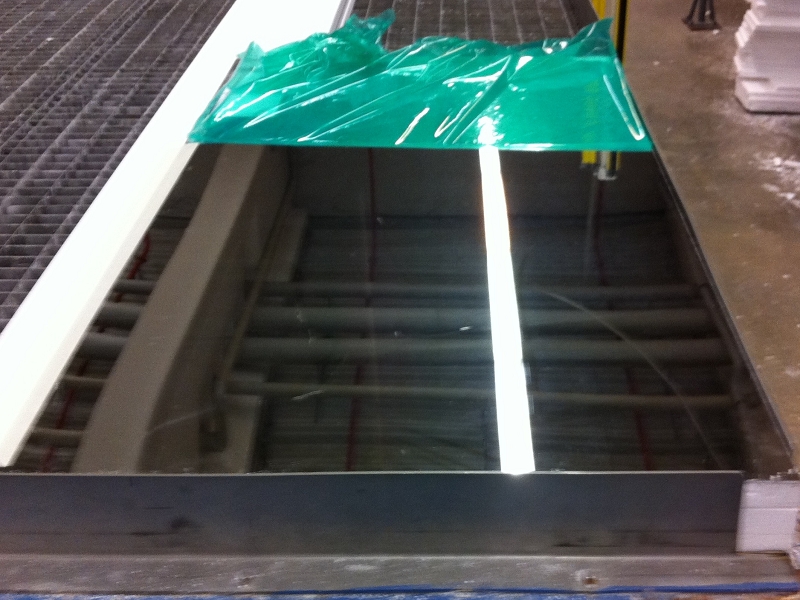

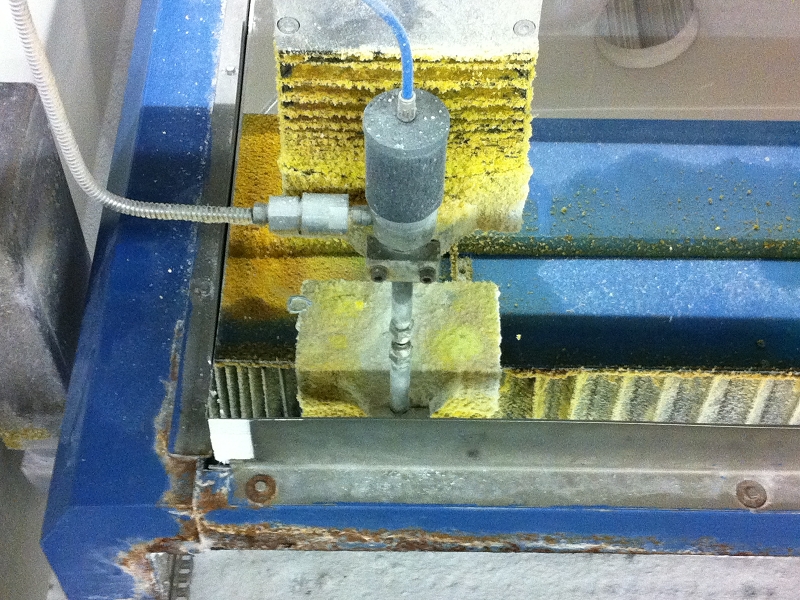

Die Vorbereitung.

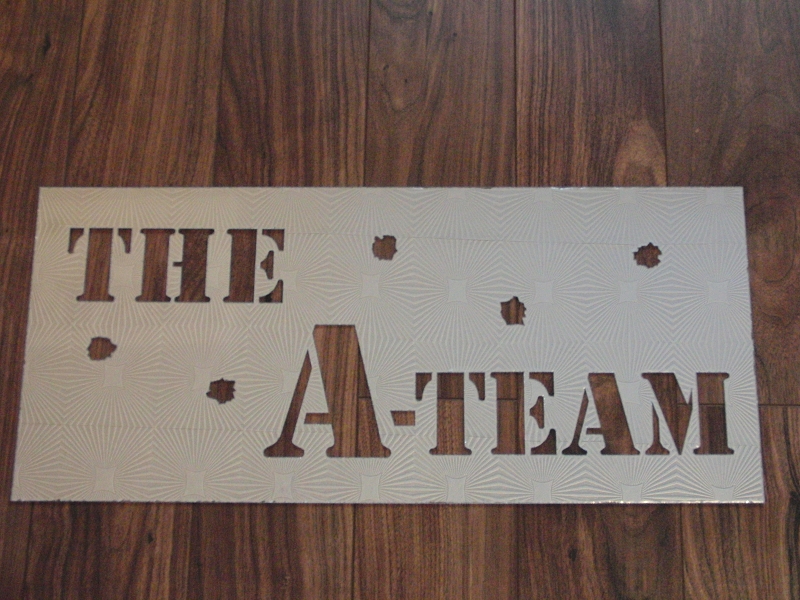

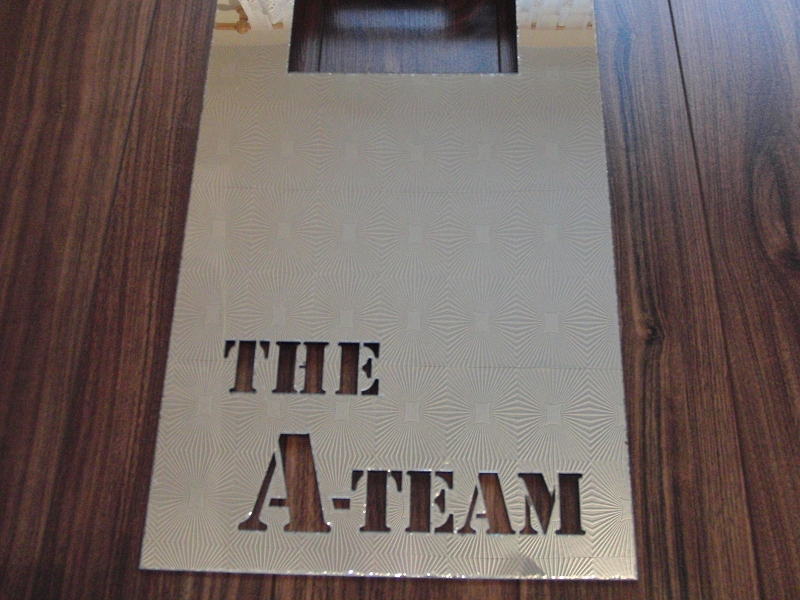

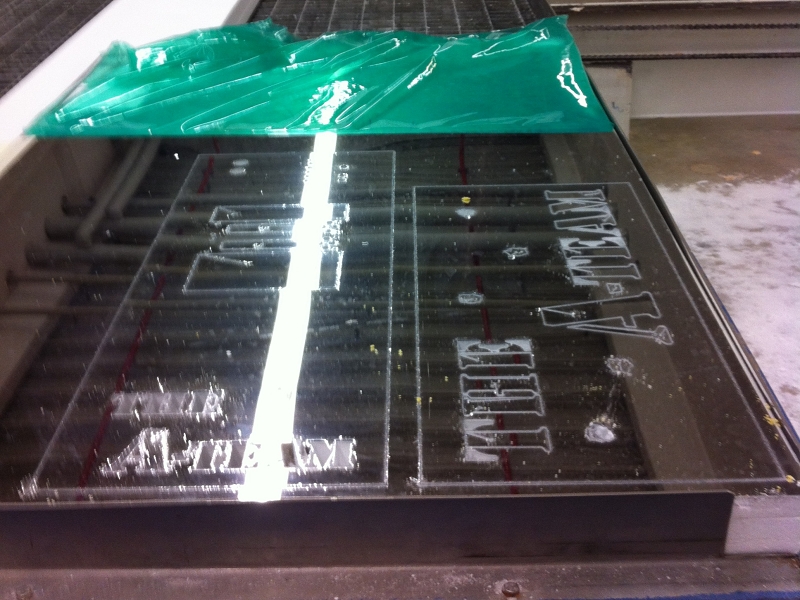

So fertig, der Deckel mit Einschusslöcher

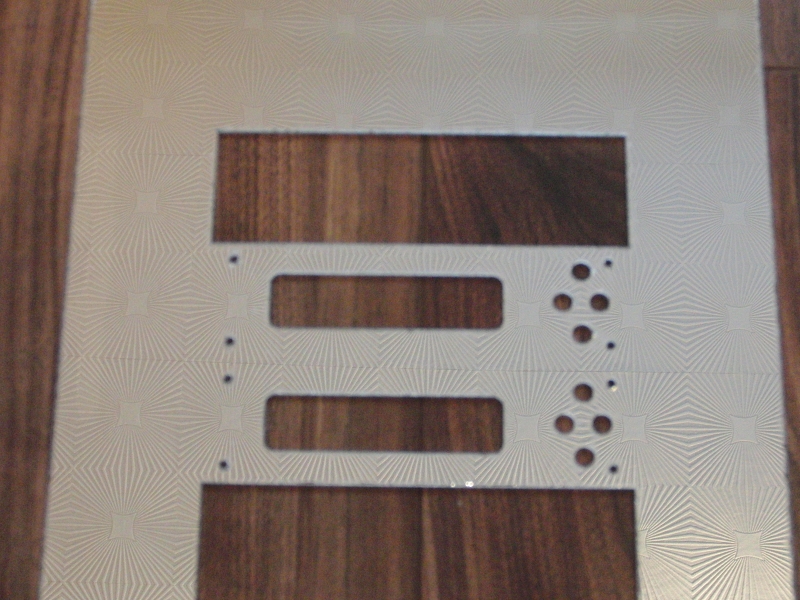

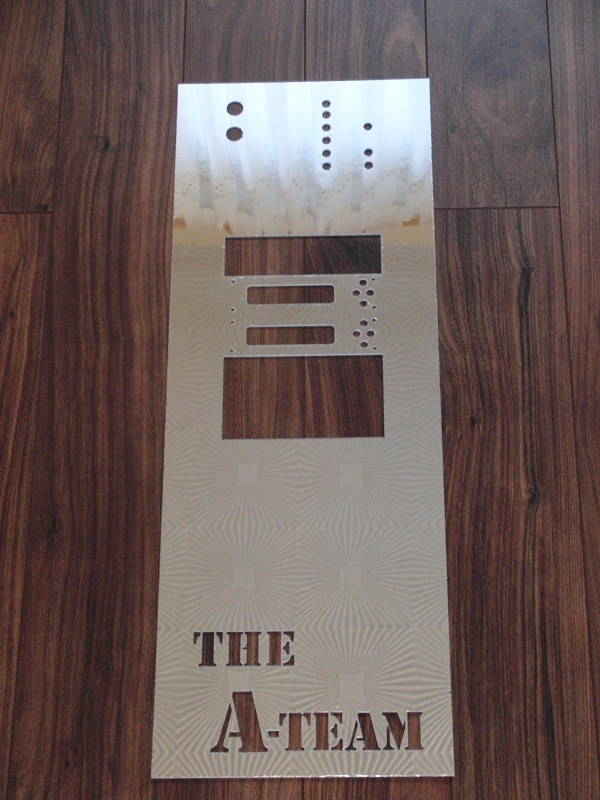

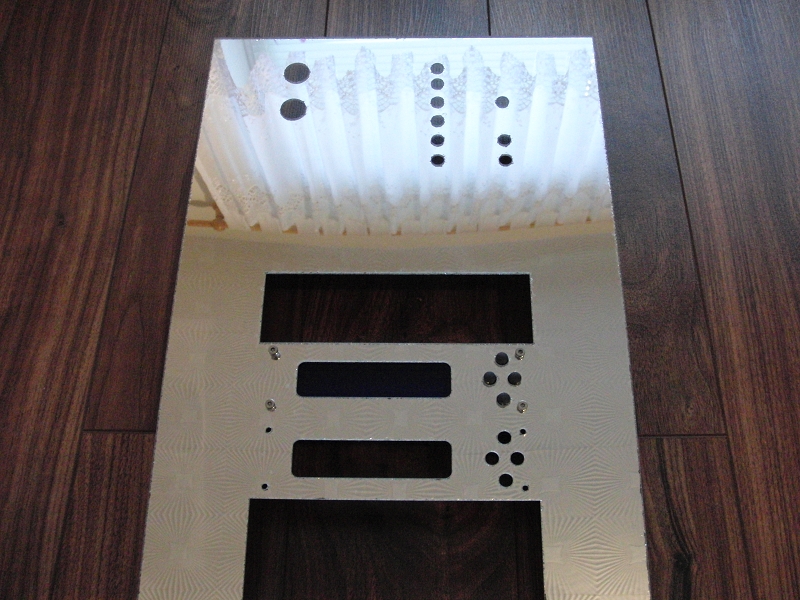

Die Front, mit Montiertem Innovatek Fan O Matic zum Test ob alle löcher passen.

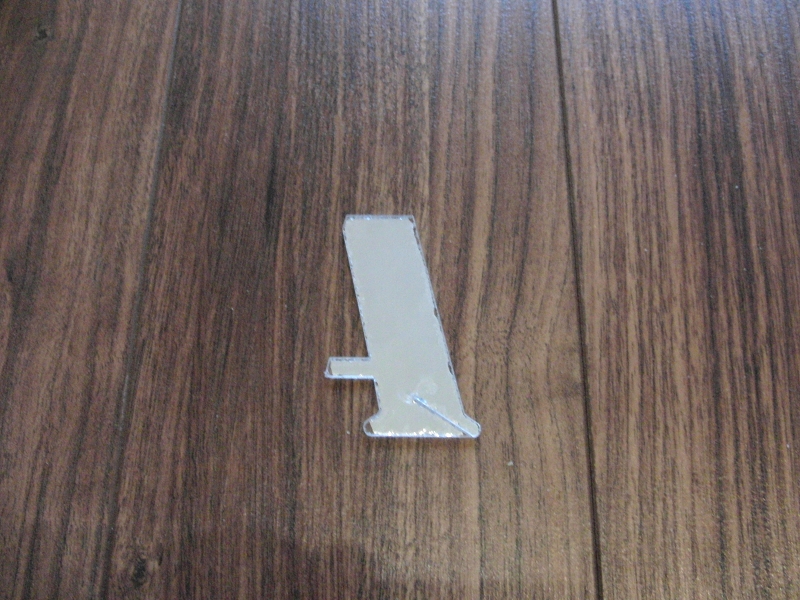

Ein Rest vom A.

Die unschönen Ränder sind nicht abgeplatzt. Das ist wie gesagt die Silber schicht von unten. Ober sind die Kannten alle sehr sauber.

Das werdet ihr aber noch sehen wenn die Teile Lackiert sind



[Chris_Oi]

AW: [Tagebuch] A - Team MOD (Gehäuse) aus ALU und Plexiglas (Wasserstrahlschneider)

Absolut top
Sieht in real noch viel besser aus, als in der Konstruktionsdatei.
Das große A-Team-Logo mit den Einschusslöchern ist echt der Hammer.
Hattest du die Einschusslöcher auch mit meinem Programm aus Bildern gemacht, oder sind die frei Hand gezeichnet?
Wie sind die Radien geworden? Hattest du die nochmal nachkonstruiert?



[dorow]

AW: [Tagebuch] A - Team MOD (Gehäuse) aus ALU und Plexiglas (Wasserstrahlschneider)

Hattest du die Einschusslöcher auch mit meinem Programm aus Bildern gemacht, oder sind die frei Hand gezeichnet?

Die Löcher sind bei dem einen Bild mit dabei was ich mit deinem Programm erstellt habe. Die Löcher wurden von mir aber noch mal nachgearbeitet!

Wie sind die Radien geworden? Hattest du die nochmal nachkonstruiert?

Ja habe alles Buchstaben noch mal neu Zeichnen müssen um denn Anfangs Punkt in die Mitte zu bekommen. Dabei habe ich dann die Buchstaben noch etwas nachgearbeitet. Die Rundungen sind bei der Größe der Buchstaben absolut in Ordnung und benötigen keiner nacharbeit mehr (siehe Rest vom A).



[Chris_Oi]

AW: [Tagebuch] A - Team MOD (Gehäuse) aus ALU und Plexiglas (Wasserstrahlschneider)

Jo, sieht echt Hammer aus



[Jonnyhh]

Sieht das genial aus. Bin ein wenig neidisch... Haben wollen



[dorow]

So, werde die Tage noch den Mainboard Träger lackieren. Die zweite ebene weiter bauen. Und dann muss ich noch einige Kabel Verlängerungen sleeven, da ja das Netzteil nach unten kommt. Müssen ja alle Kabel wieder ordentlich aussehen.

Da jetzt in der Firma Weihnachtsurlaub ist kann ich erst im neuen Jahr mit dem Wasserstrahlschneider weiter arbeiten.



[affli]

AW: [Tagebuch] A - Team MOD (Gehäuse) aus ALU und Plexiglas (Wasserstrahlschneider)

Moin darow

Herrliches Con welches du da Zauberst.

Vielleciht habe ich das jetzt gerade überlesen, aber was für Profile verwendest du für den Rahmen?
Sind die gesteckt? sehe ich das Richtig? Wie Gross sind die Profile? (Querschnitt)



[dorow]

Vielleciht habe ich das jetzt gerade überlesen, aber was für Profile verwendest du für den Rahmen?
Sind die gesteckt? sehe ich das Richtig? Wie Gross sind die Profile? (Querschnitt)

Der Rahmen wir aus 20x20x1.5 mm Alu Profilrohren gefertigt. Diese werden in Glasfaser Winkel Gesteck und anschließend vernietet. Somit habe ich immer rechte Winkel und muss die Profile nur auf länge schneiden.
Das ganze ist eigentlich sehr leicht und stabil.



[Scream01]

AW: [Tagebuch] A - Team MOD (Gehäuse) aus ALU und Plexiglas (Wasserstrahlschneider)

Man Mario, woher nimmst du denn immer nur die Zeit? Wie erklärst du das eigentlich deiner Frau,das sie dir so viele Freiheiten gibt?Möchte das gerne mal wissen,damit ich bei meiner Frau auch diese Freiheiten bekomme! *g* Na Weihnachten sehen wir uns ja dann frage ich sie mal. *g* Aber so sieht es schon ganz Schick aus. Bin ja mal gespannt auf das komplette Ergebnis. Wenn du mal wieder Langeweile, könntest du mir ja auch mal ein Gehäuse bauen? *g* Wann ist denn eigentlich Fertig-Stell-Termin?



[dorow]

AW: [Tagebuch] A - Team MOD (Gehäuse) aus ALU und Plexiglas (Wasserstrahlschneider)

@Scream01

Meine Frau muss ja noch Arbeiten (noch kein Urlaub), da hat man halt mal etwas Zeit über. Über ein Gehäuse können wir ja mal reden. Kannst ja mein anderes (The Dark Knight) kaufen
Dann hab ich auch wieder etwas Geld für neue Teile über.

PS: Morgen kommen wieder ein paar Bilder, ich bin ja noch nicht im Weihnachts Urlaub



[Chris_Oi]

AW: [Tagebuch] A - Team MOD (Gehäuse) aus ALU und Plexiglas (Wasserstrahlschneider)

Morgen kommen wieder ein paar Bilder, ich bin ja noch nicht im Weihnachts Urlaub

Immer her damit, ich bin gespannt, was du zwischenzeitlich gemacht hast



[dorow]

AW: [Tagebuch] A - Team MOD (Gehäuse) aus ALU und Plexiglas (Wasserstrahlschneider)

Und es geht heiter weiter!

Hier die neuen Bilder, im großen und ganzen ist der Gehäuse Rahmen fertig. Nur noch das Oberteil Lackieren, ein paar Kabel sowie Schlauch Löcher Bohren und die Laufwerks Einschübe einpassen und diese ebenfalls Lackieren.

Zum Schluss wird das ganze noch mit einem 2K Klarlack versiegelt. Somit kann die Farbe nicht so schnell abplatzen und kleinere Rempler haben keine großen folgen.

Das Gehäuse soll nachher die Maße von 86 x 57 x 25 cm haben (HxTxB)

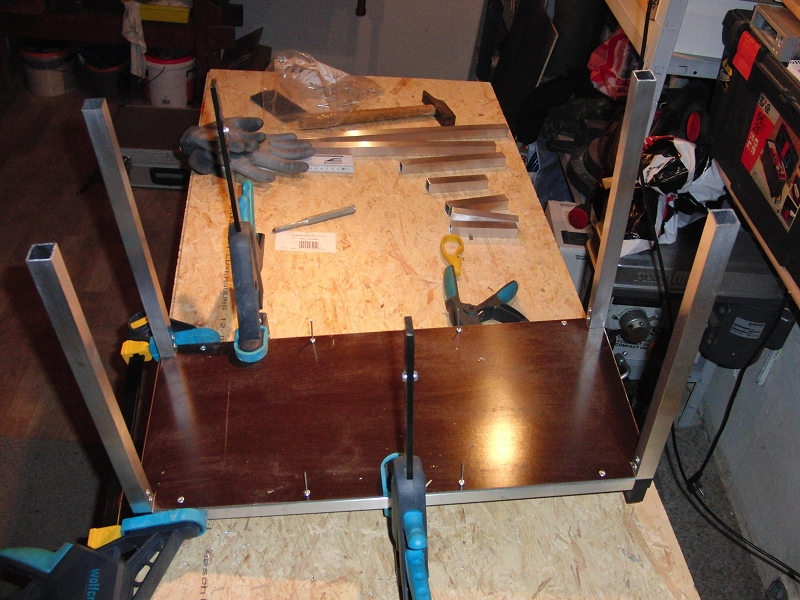

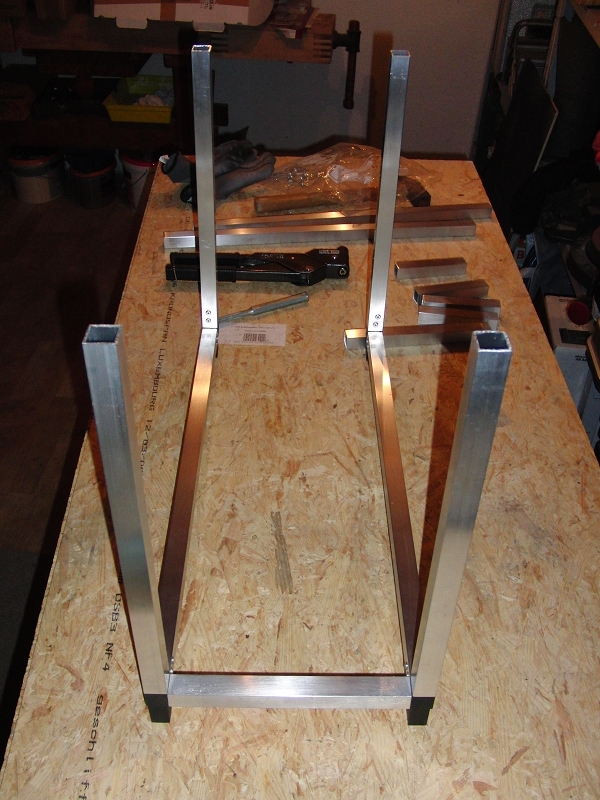

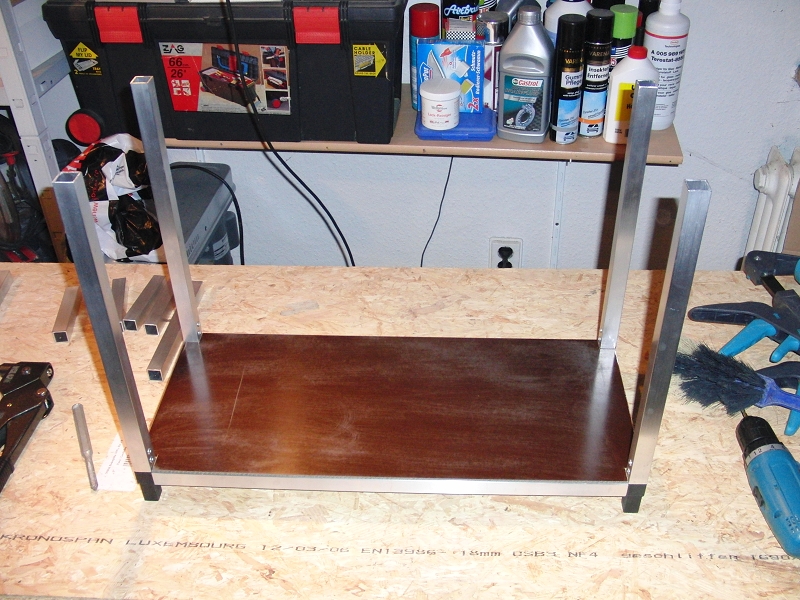

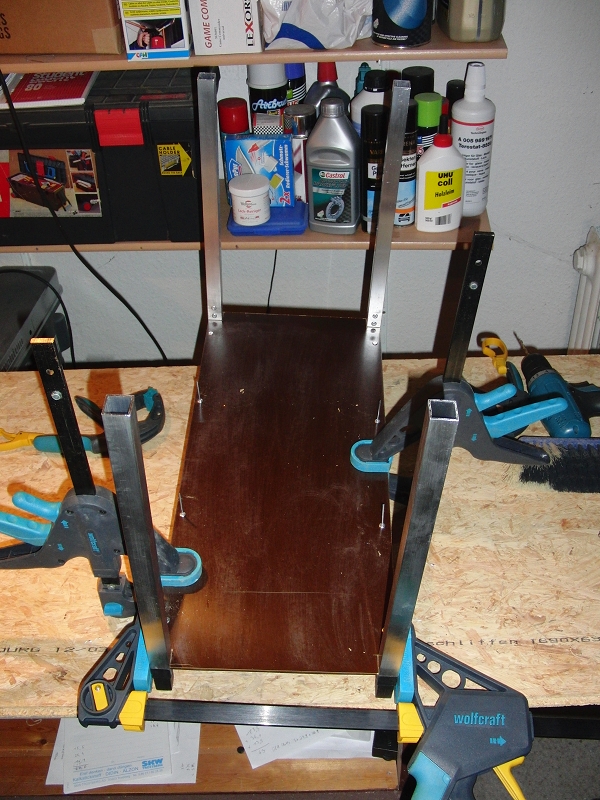

Die mitleere Ebene wird gebaut.

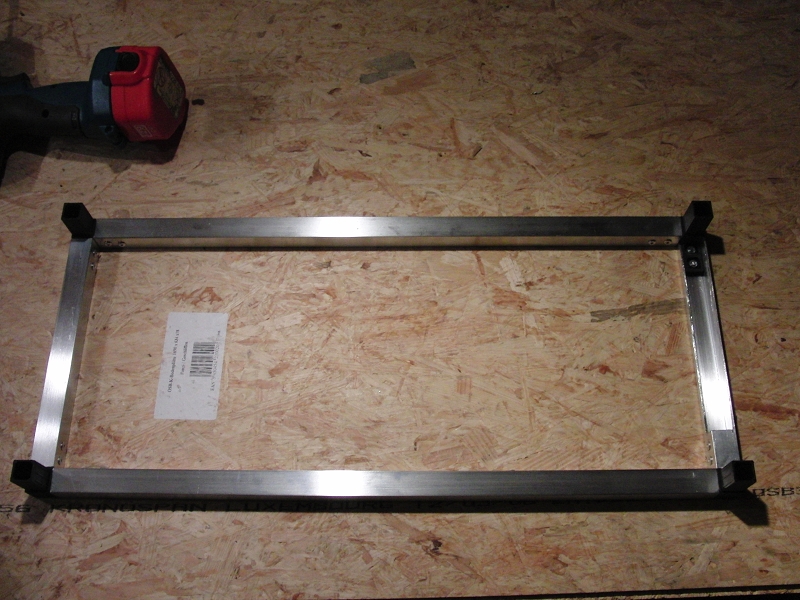

Alles ordentlich vernieten.

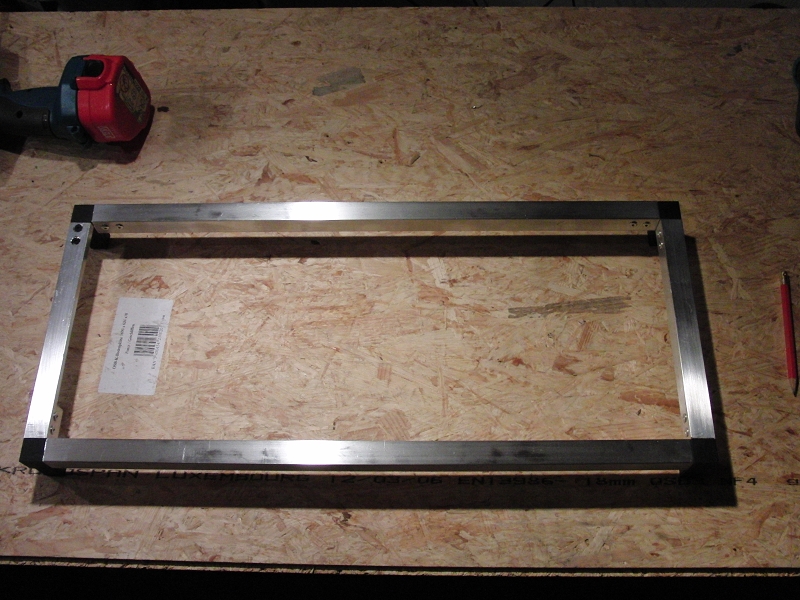

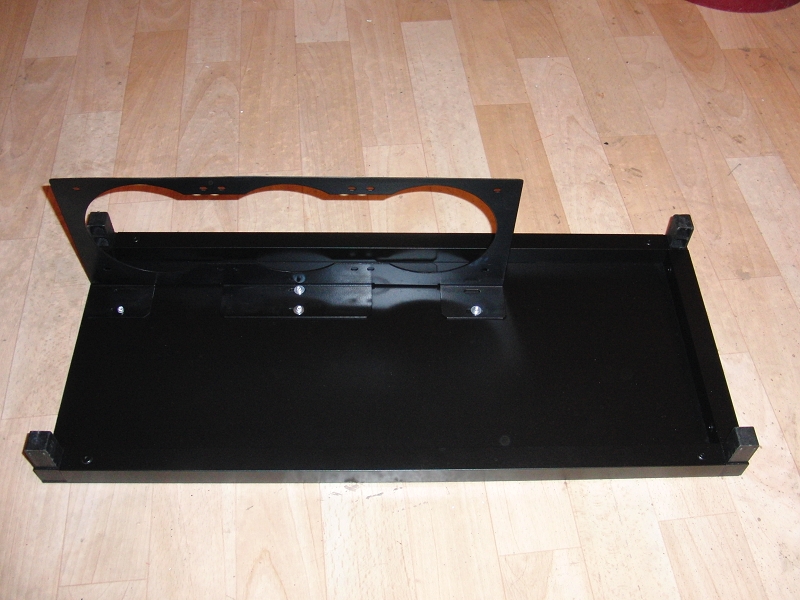

Der oberste Rahmen mit Ausklingung für denn 480 Radiator.

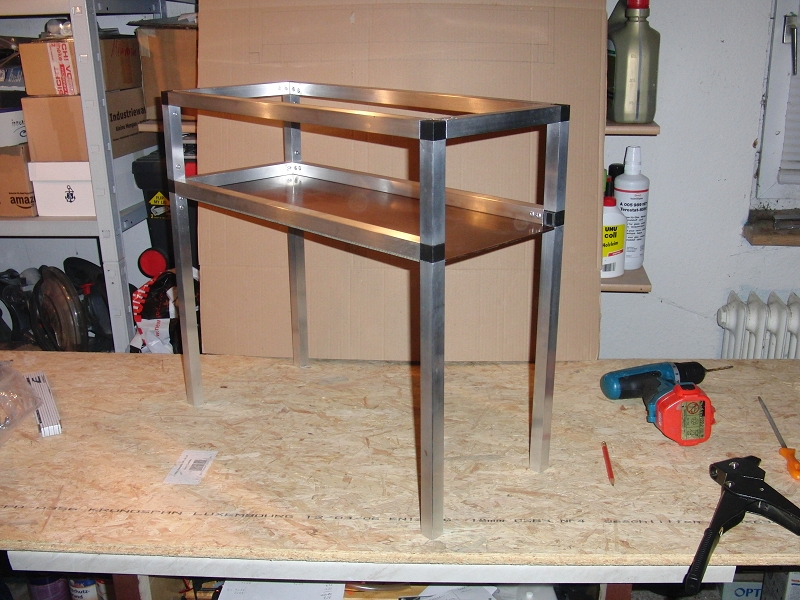

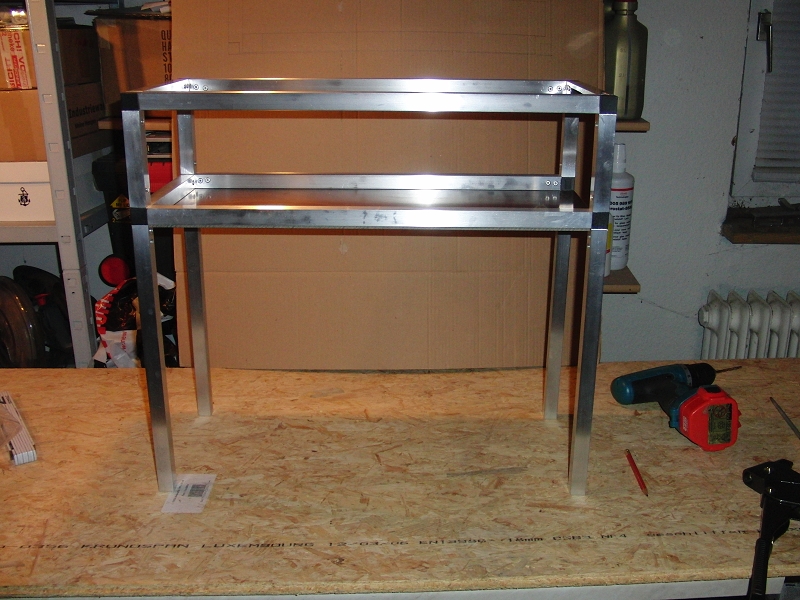

So mitleere und obere Ebene zusammen gebaut.

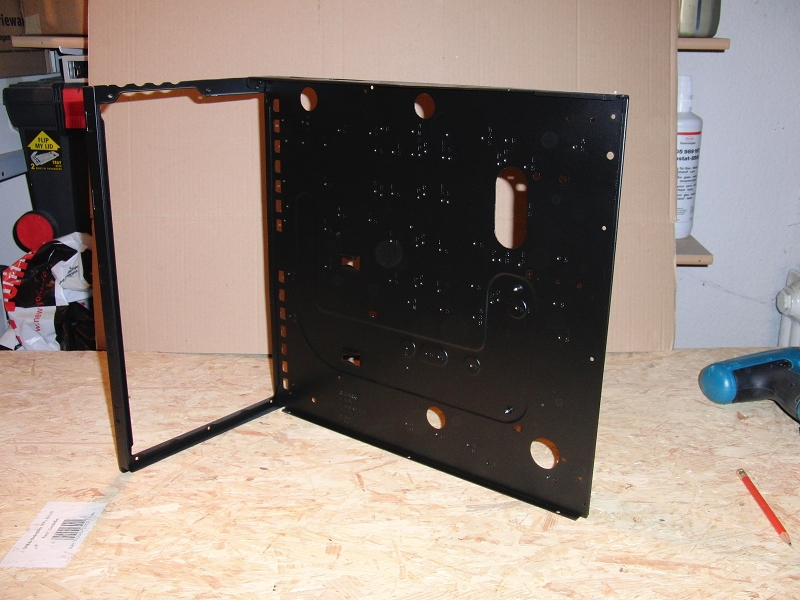

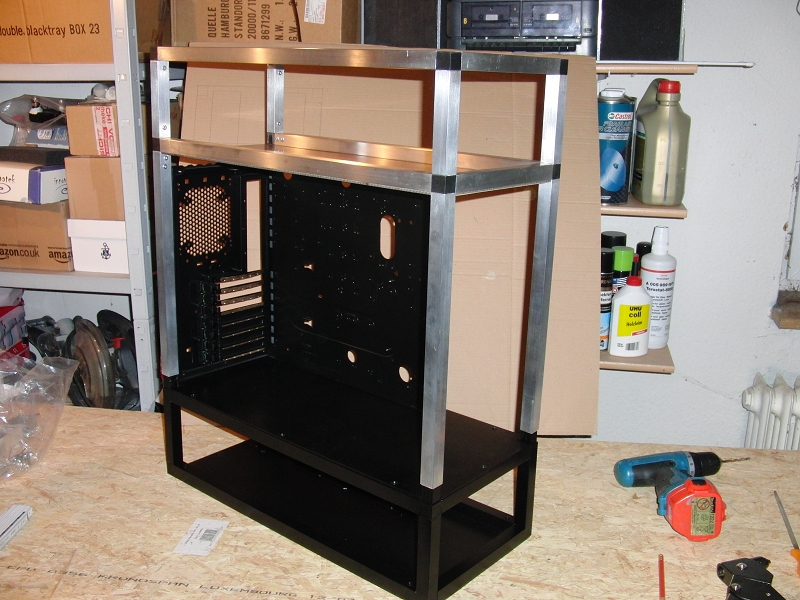

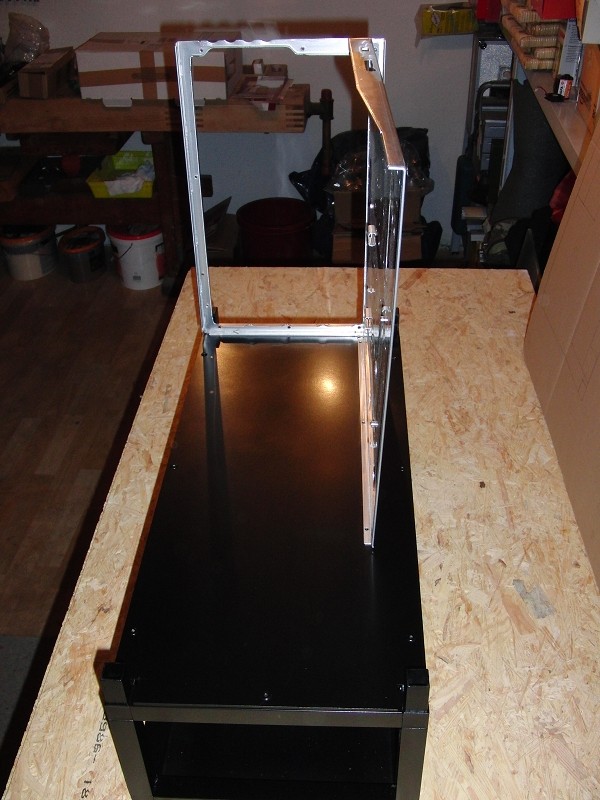

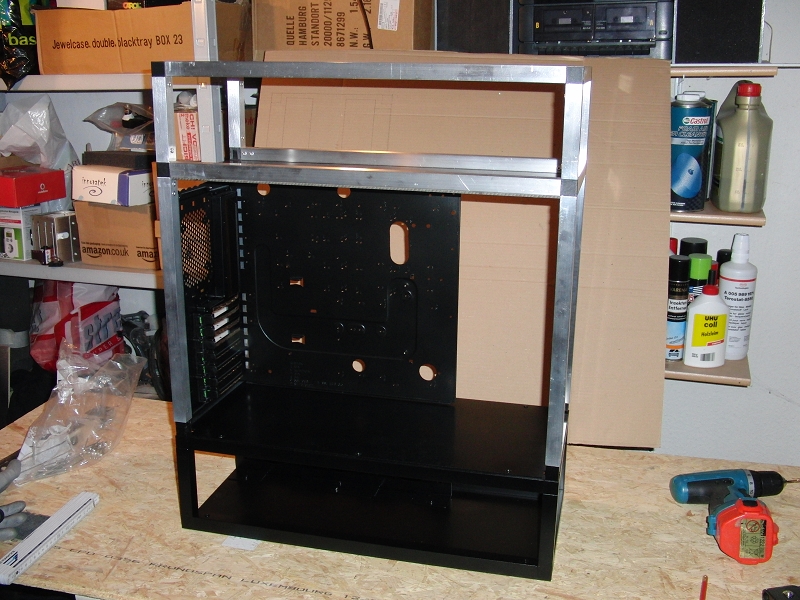

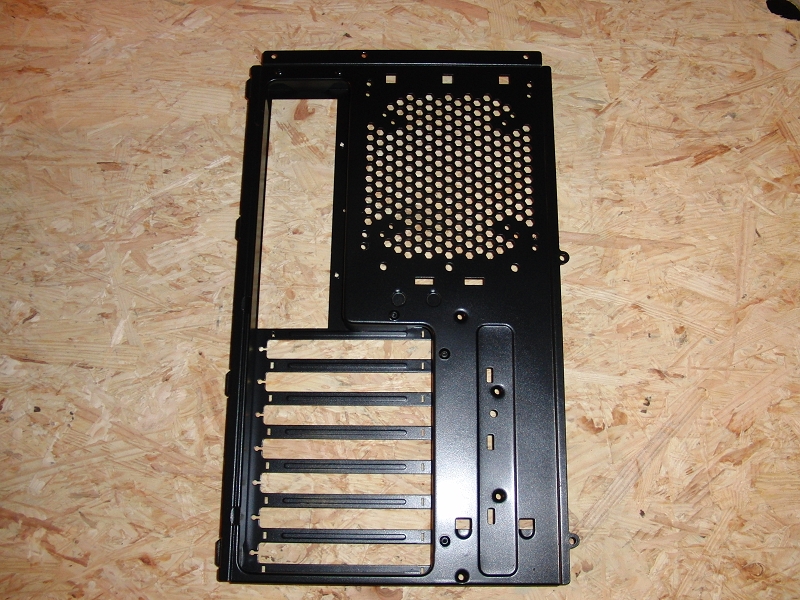

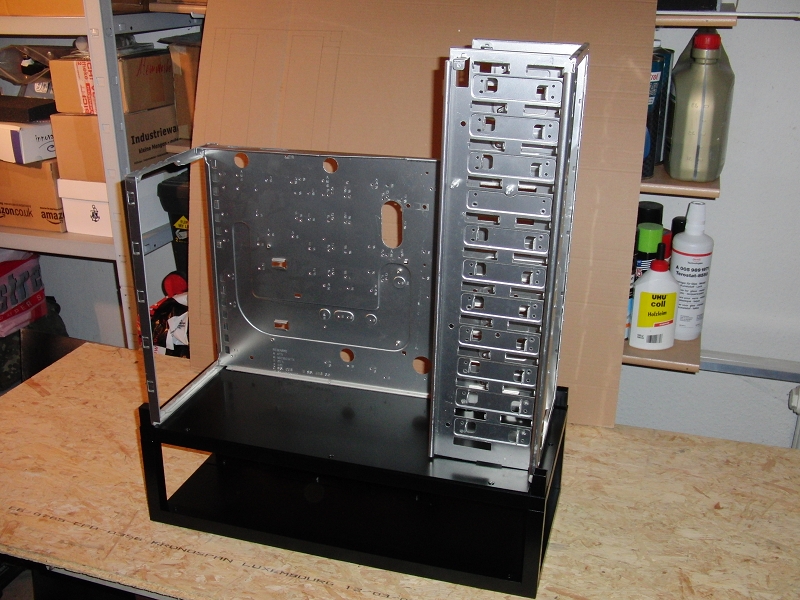

Mainboard Aufnahme Lackiert. Alles mal grob zusammen gesteckt.



[Jonnyhh]

Eine sehr schöne und saubere arbeit. Gefällt mir sehr gut!!!
