How-To Linksammlung und Anleitungen zum Artikel "Radeon 6000: Treibergrenzen sprengen mit MPT und MCT" in PCGH 07/2023

[ShirKhan]

Inside MorePowerTool und MoreClockTool​

Liebe PCGH-Community,

den tuningwilligen AMD-Grafikkartenbesitzern unter euch, insbesondere denjenigen mit einer Karte aus der 6000er-Generation, sei der große Heftartikel "Radeon 6000: Treibergrenzen sprengen mit MPT und MCT" in der PCGH-Ausgabe 07/2023 ans Herz gelegt. Das dort besprochene MorePowerTool (MPT) erweitert die Zugriffsmöglichkeiten auf das BIOS von RDNA 2-Karten dramatisch. Der Robin zum Batman ist das schlanke MoreClockTool (MCT). Damit ist man nicht mehr auf die Tuning-Schieberegler in der AMD-Software angewiesen.

Im Artikel werden euch Zusatzinformationen versprochen. Die erhaltet ihr hier, es handelt sich um

1. Download-Links zu allen genannten Tools und Programmen
2. eine Anleitung zur Integration von MPT und MCT ins Windows-Kontextmenü
3. eine Anleitung zur Herstellung einer Batchdatei für das automatische Anlegen eines "sauberen" MPT-Settings.

Die Lektüre des Heftartikels (auch online als [PLUS]-Artikel) ist Voraussetzung, um alle Informationen in diesem Beitrag einordnen zu können.

1. Programme und Tools zum Artikel​

Um alle Tipps nachvollziehen zu können, benötigt ihr die passende Software. Hier sind die Download-Links:

	Erforderlich	Empfohlen	Optional	Download
Hauptprogramme
MorePowerTool	✓​	​	​	https://www.igorslab.de/neue-versio...d-finale-des-redbioseditors-rbe-zum-download/
MoreClockTool	✓​	​	​	https://www.igorslab.de/neue-versio...d-finale-des-redbioseditors-rbe-zum-download/
AMD Software: Adrenalin Edition	​	✓​	​	https://www.amd.com/de/support
HWiNFO64	​	✓​	​	https://www.hwinfo.com/download/
Rivatuner Statistics Server (RTSS)	​	✓​	​	https://www.guru3d.com/files-details/rtss-rivatuner-statistics-server-download.html
Zusatz-Tools
Custom Resolution Utility (CRU)	​	✓​	​	https://www.monitortests.com/forum/Thread-Custom-Resolution-Utility-CRU
Reg-Dateien	​	​	✓​	Anleitung mit Beispiel-Code unter 2.
MPT Batch-Datei	​	​	✓​	Anleitung mit Beispiel-Code unter 3.
BIOS-Flash RX 6900 XTXH				Verwendung auf eigene Gefahr. Bitte unbedingt eingeschränkte Einsatzempfehlung laut Heftartikel beachten!
Firmware AMD Radeon 6900 XTXH Liquid Cooling (LC)	​	​	✓​	https://www.techpowerup.com/vgabios/236400/236400
Amdvbflash 4.69	​	​	✓​	https://www.techpowerup.com/download/ati-atiflash/ Wichtig: Im Download-Bereich auf der Webseite links auf "Show older versions" klicken, dann runterscrollen. Bitte ausschließlich Version 4.69 für den Flash verwenden!
Linux Ubuntu	​	​	✓​	https://ubuntu.com/download/desktop Auf der Download-Seite wird derzeit Ubuntu 22.04.2 LTS angeboten. Mit dieser Version wurde die Flash-Anleitung im Artikel erstellt.
Rufus	​	​	✓​	https://rufus.ie/de/
Display Driver Uninstaller (DDU)	​	​	✓​	https://www.guru3d.com/files-details/display-driver-uninstaller-download.html

2. MCT und MPT im Windows-Kontextmenü​

Im Kapitel "Tipps und Tools" des Heftartikels werden Registrierungsdateien für Windows 10/11 angekündigt, die schnellen Zugriff auf MoreClockTool und MorePowerTool über das Windows-Kontextmenü ermöglichen. Den Code stellen wir euch im Spoiler unten zur Verfügung. Danke an den Forumskollegen Seadersn für die Vorlagen!

Anleitung: Code im Spoiler in eine Textdatei kopieren und diese mit einem eindeutigen Dateinamen im Format *.reg speichern. Nach Doppelklick auf die neu erstellte Reg-Datei und Bestätigung erscheinen die Einträge im (erweiterten) Windows-Kontextmenü. Bitte beachten: Die erste Zeile "Windows Registry Editor Version 5.00" ist verpflichtend.

Spoiler: "MoreClockTool" und "MorePowerTool" ins Windows-Kontextmenü eintragen (erforderlicher Code)

Windows Registry Editor Version 5.00

; Diese Registrierungsdatei für Windows 10/11 fügt dem (erweiterten)
; Windows-Kontextmenü die Einträge "MoreClockTool" und "MorePowerTool"
; hinzu. Für korrekte Funktion müssen beide Programme in den Pfaden
; installiert worden sein, die von ihren Installationsroutinen vorgeschlagen
; wurden, also C:\Program Files (x86)\.

[HKEY_CLASSES_ROOT\Directory\Background\shell]

[HKEY_CLASSES_ROOT\Directory\Background\shell\MoreClockTool]

[HKEY_CLASSES_ROOT\Directory\Background\shell\MoreClockTool\command]

@="\"C:\\Program Files (x86)\\MoreClockTool\\MoreClockTool.exe\""

[HKEY_CLASSES_ROOT\Directory\Background\shell\MorePowerTool]

[HKEY_CLASSES_ROOT\Directory\Background\shell\MorePowerTool\command]

@="\"C:\\Program Files (x86)\\MorePowerTool\\MorePowerTool.exe\""

Sollen die Kontextmenü-Einträge wieder entfernt werden, kann dafür der Code im folgenden Spoiler verwendet werden. Die Vorgehensweise (*.reg-Datei erstellen, ausführen, bestätigen) ist die gleiche wie zuvor.

Spoiler: "MoreClockTool" und "MorePowerTool" aus dem Windows-Kontextmenü entfernen (erforderlicher Code)

Windows Registry Editor Version 5.00

; Diese Registrierungsdatei für Windows 10/11 entfernt die Einträge
; "MoreClockTool" und "MorePowerTool" aus dem (erweiterten)
; Windows-Kontextmenü.

[HKEY_CLASSES_ROOT\Directory\Background\shell]

[-HKEY_CLASSES_ROOT\Directory\Background\shell\MoreClockTool]

[-HKEY_CLASSES_ROOT\Directory\Background\shell\MoreClockTool\command]
@="\"C:\\Program Files (x86)\\MoreClockTool\\MoreClockTool.exe\""

[-HKEY_CLASSES_ROOT\Directory\Background\shell\MorePowerTool]

[-HKEY_CLASSES_ROOT\Directory\Background\shell\MorePowerTool\command]
@="\"C:\\Program Files (x86)\\MorePowerTool\\MorePowerTool.exe\""

3. Batch-Script zur Herstellung eines sauberen Treiberzustands mit gespeichertem MPT-Setting​

Im Heftartikel wird, ebenfalls im Kapitel "Tipps und Tools", eine Methode zum Herstellen eines optimalen Leistungszustands des AMD-Treibers beschrieben. Dazu ist es notwendig, das verwendete MPT-Setting zu entfernen und neu anzulegen. Manuell erfolgt dies in acht Einzelschritten inklusiver zweier Grafiktreiber-Neustarts. Lohn des Aufwands nach Community-Tests: 1 bis 2 % mehr Fps.

1. MPT öffnen
2. Grafikkarte auswählen
3. Delete SPPT („SPPT removed“ bestätigen)
4. restart64.exe ausführen
5. Load [eure gespeicherte *.mpt-oder *.reg-Datei]
6. Write SPPT („successfully added“ bestätigen)
7. restart64.exe ausführen („Exit“ bestätigen)
8. MPT schließen

Die Arbeitsschritte lassen sich durch Automatisierung auf einen einzigen Doppelklick reduzieren. Der Code für das passende Batch-Script wird euch hier angeboten. Vorgehensweise:

1. Custom Resolution Utility (CRU) herunterladen, Download-Link in der Tabelle oben. Die im Zip-Archiv enthaltene Datei restart64.exe in ein Verzeichnis eurer Wahl speichern.
2. In dasselbe Verzeichnis das MPT-Setting speichern, das künftig mit dem Batch-Script angelegt und aktiviert werden soll. Der Script-Code unten erwartet den Dateinamen "MPT". Als Dateiendung beim Speichern im MorePowerTool bitte *.reg wählen.
3. Batchdatei "AutoMPT.bat" mit einem Texteditor erstellen und am selben Ort speichern. Für den Inhalt die Vorlage im Spoiler unten verwenden.
4. Eine Verknüpfung von AutoMPT.bat erzeugen und an eurem Wunschort (etwa dem Windows Desktop) speichern. Anstelle der BAT-Datei wird ihre Verknüpfung ausgeführt, und zwar mit Administratorrechten. Dafür in Eigenschaften – Erweitert der Verknüpfung Als Administrator ausführen wählen und bestätigen.

Restart64.exe, MPT.reg und AutoMPT.bat befinden sich danach gemeinsam in einem Verzeichnis. Aufruf der erzeugten AutoMPT.bat - Verknüpfung

1. löscht eine vorhandene SoftPowerPlayTable in der Windows Registry
2. führt einen Grafiktreiberneustart durch
3. legt das MPT-Setting "MPT.reg" an
4. führt einen erneuten Grafiktreiberneustart durch.

Spoiler: Batch-Script zum Anlegen eines MPT-Settings inklusive Grafiktreiberneustarts (erforderlicher Code)

@echo off
cls
set __compat_layer=RunAsInvoker
reg delete HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Class\{4d36e968-e325-11ce-bfc1-08002be10318}\0000 /v PP_PhmSoftPowerPlayTable /f
start "" "%~dp0\restart64.exe"
timeout 10
regedit.exe /s "%~dp0\MPT.reg"
start "" "%~dp0\restart64.exe"
timeout 10
taskkill /IM restart64.exe

Spoiler: Hinweise zum Einsatz des Scripts, mögliche Probleme, Lösungen

1. Vor der Ausführung bitte alle geöffneten Fenster in Windows schließen. Während das Script läuft, wird der Bildschirm mehrmals einige Sekunden lang schwarz. In Einzelfällen kann es vorkommen, dass der Monitor schwarz bleibt, dann hilft nur ein Kaltstart des Systems. Tritt das Problem wiederholt auf, sollte auf den Einsatz von restart64.exe und damit auf dieses Script verzichtet werden.


2. Die Zeilen "timeout 10" im Script legen eine Pause von zehn Sekunden vor der Ausführung des nächsten Befehls ein. Dieser Zeitraum sollte ausreichen, um den Grafiktreiberneustart mittels restart64.exe abzuschließen. Bitte nicht eingreifen, bis alle Meldungen verschwunden sind. Geschieht letzteres nicht und/oder wird das gewünschte Setting nicht angelegt, sind die Pausen unter Umständen zu kurz. Dann bitte nach Bedarf anpassen.


3. Der Registrierungspfad im Batch-Script endet auf "0000". Ist historisch mehr als eine Grafikkarte in eurem Windows registriert, können in der Registry zusätzlich aufsteigende Nummern 0001, 0002 etc. existieren. Der Pfad im Script muss dann unter Umständen auf die aktive Karte angepasst werden. Oder ihr entfernt die Einträge inaktiver Karten aus der Registry.

   Spoiler: Sicherstellen des korrekten Registry-Pfads im Script

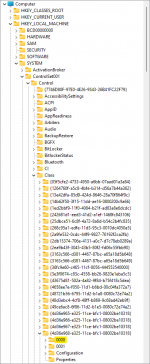

   Der erste Screeenshot zeigt den Weg zum Registry-Eintrag, falls ihr nachsehen möchtet, was dort steht. Ob mehrere Grafikkartenregistrierungen existieren, sieht man auch im Pulldown-Menü des MPTs.



   Ist unklar, welche Grafikkarte die aktive ist, hilft entweder ausprobieren oder eine Bereinigung (empfohlen). Dazu zwei Alternativen:


   1. Entfernung inaktiver Grafikkarteneinträge aus der Registry, etwa mittels igor'sLAB Device Manager
   2. vollständige Befreiung des Systems von allen Grafiktreibereinträgen mit Display Driver Uninstaller (DDU), Download-Link in der Tabelle oben. Nach der anschließend notwendigen Treiberneuinstallation ist nur noch ein Eintrag "0000" vorhanden. Sollen vor der DDU-Bereinigung Treibereinstellungen gesichert werden, kann das im System-Tab der AMD-Software per "Snapshot"-Export geschehen.

Alles was ihr tut, geschieht auf eigenes Risiko. Den Heftartikel solltet ihr vorher gelesen haben. Eure Fragen werden hier gern beantwortet. Viel Spaß und Erfolg wünscht euch

Ralf (rsk)
