DX 500 Anschlüsse an B650e Motherboard

[Zauselbart]

Hallo,

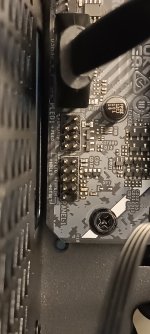

sorry heute beanspruche ich dieses Unterforum sehr. Aber ich komme nicht weiter. Ich habe 3 Kabel, die ich nicht genau dem Motherboard zuordnen kann. Kann wer helfen? Für Power SW und +-PLED erkenne ich die richtigen Pin Hubs, aber da sind deutlich mehr Pins als meine Stecker brauchen, ich erkenne nicht genau wie ichs dran zu stecken hab.

Und dann ist da noch ein Kabel, mit dem ich gar nichts anfangen kann. Es ist nicht beschriftet und auch nicht im DX500 Handbuch erklärt. Wenn ihr erkennen könnt wozu es gut ist, kann ich es mit dem Mainboard Handbuch vielleicht zuordnen.



[HenneHuhn]

In der Mainboard-Anleitung gibt es üblicherweise schön beschriftete schematische Darstellungen, auch der Front-i/0 Pins („Header“).

Und was den zweiten Stecker angeht: wo kommt der denn her? Sieht für mich nach einem 3-Pin (A)RGB-Stecker aus. Vermutlich für den RGB-Streifen an der Gehäusefront.



[soulstyle]

Hallo, sieht etwas kudl muddl aus, hast du die genaue Board Bezeichnung, dann schaue ich mal in die Bedienungsanleitung



[HenneHuhn]

Hallo, sieht etwas kudl muddl aus, hast du die genaue Board Bezeichnung, dann schaue ich mal in die Bedienungsanleitung

bequiet! 500DX



[Zauselbart]

Dx500 ist das Gehäuse. das Asrock ein B650e Steel Legend. HenneHuhn, du hast recht. ich hab mich bisher nur auf der Übersichtsseite der Board Anschlüsse orientiert. Auf einer der Folgeseiten stand es dann. Power SW und +-LED hat sich erledigt. Bleibt noch das unbekannte Kabel übrig.

ARBG Anschluss vom Gehäuse habe ich bereits angeschlossen. Der ist es schonmal nicht
ich tippe mal darauf dass es ein 3 Pin Gehäuselüfter Plug ist der auf den 4 Pin Header kann, (No. 16 im Handbuch), der mit "Chassis/water Pump Fan Connector" beschriftet ist. Die kleinen Plasteschienen vom Plug passten jedenfalls
