Temperatursensoren kalibrieren
Wie bereits @JoM79 schreibt, habe ich auch mehrere Temperatursensoren mit verbaut.
Das beinhaltet aber ein Problem, denn Temperaturen haben meist eine Abweichung von 1 -1,5 °C +/-. Sofern nur ein Temperatursensor mit verbaut ist, macht es keinen großen Unterschied, ob jetzt 1 °C mehr oder weniger ausgegeben wird und man dieses Glauben schenken möchte. Mit der Regelung nach solch einer Temperatur macht es dann auch keinen großen Unterschied, weil solch eine Temperaturkurve je nach Temperaturanstieg bestimmt wird.
Aber in diesem Beitrag geht es nicht um die Regelung per Temperatursensor, sondern wie mehrere Temperatursensoren miteinander kalibriert werden können.
Mit dieser Methode werden die Temperatursensoren ausgelesen, obwohl der Rechner nicht mitläuft.
Temperatursensoren, die ich verbaut habe als Beispiel:
- Zu 1: Nach dem Prozessor mit dem DFS Next.
- Zu 2: Nach der Grafikkarte, was auch die Temperatur des Prozessors mit beinhaltet.
- Zu 3: Nach dem vorderen 420er Radiator, aber vor dem Mora
- Zu 4: Nach dem Mora, aber noch vor dem 240er Radiator
- Zu 5: Nach dem 240er-Radiation, aber vor dem Prozessor.
So habe ich an der wärmsten Position und auch an der kühlsten Position jeweils einen Temperatursensor sitzen. Kann aber auch so die Temperatureinwirkung von CPU, Grafikkarte oder jeweils immer nach einem Radiator genauer ersehen.
Natürlich braucht man nicht so viele Temperatursensoren, hat daher in meinem Fall auch etwas mit Spielerei was zu tun und auch zu wissen, wie sich die Temperaturen genau im Verlauf des Wasserkreislaufes verhalten.
1. Temperaturvergleichswert
Zunächst muss man ein Vergleichswert haben. Denn es muss ja von einer bestimmten Temperatur als Vergleich eingestellt werden. Hierzu gibt es bestimmt auch mehrere Methoden. Habe mal gelesen, dass jemand sich den Sensor wasserdicht verpackt in Eiswasser gesetzt hat. Da Tauwasser 0 °C haben wird.
In meinem Fall nutze ich einen Kühlschrankthermometer, der sehr genau ist und ich auch immer als Referenzwert auf meinen Schreibtisch stehen habe. Daher habe ich mir von Alphacool einen Thermometer gekauft. Diesen gibt es mit Temperaturfühler oder als Durchflusssensor.
Meinen habe ich zunächst als Temperaturfühler gekauft, aber später dann doch noch als Durchflusssensor umgebaut. Die Temperatur, die hierzu ausgegeben wurde, war sehr genau mit dem Thermometer, was ich auf meinem Schreibtisch stehen habe.
Es geht hier auch nicht um eine 100 % Genauigkeit, sondern um einen gewissen Referenzwert zu haben. In meinem Fall geht ein Schlauch zu meinem externen Mora und zurück. Diesen Loop habe ich so miteinander geschlossen, dass der Mora nicht mehr eingebunden ist. Also geht es von Rechner hinten raus, über diesen Referenz-Temperatursensor, denn ich dort zwischen gebaut habe und dann direkt wieder zurück in den Rechner.
2. USB-Datenverbindung
Im nächsten Schritt müssen die Daten an einem Laptop übertragen werden.
Solch ein Kabel habe ich mir 3x kaufen müssen.
- Quadro
- Farbwerk 360
- Durchflusssensor Next
In meinem Fall habe später aber meine vier selbst verbauten Temperatursensoren alle über den Farbwerk angeschlossen. Denn über dem Quadro habe ich bereits andere Temperatursensoren dran, wie beispielsweise der Raumtemperatur und der Temperatur aus dem Gehäuse. Daher habe ich dann nur noch zwei dieser USB-Kabel nutzen müssen.
Dieser USB-Kabel wird nun an die Steuerung an einem Laptop angeschlossen, worauf die Temperatursensoren laufen. In meinem Fall daher der Farbwerk + der Durchflusssensor. Denn der Rechner darf bei dieser Methode nicht laufen. Es soll im gesamten Wasserkreislauf die gleiche Wassertemperatur anliegen. Deshalb habe ich auch den Mora abgeklemmt, da mit vorherigen Tests der Mora selbst im passiven Betrieb diese Temperatur etwas mit beeinflusst hat.

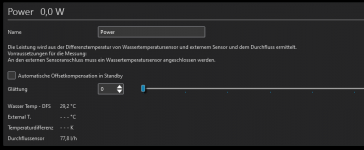

Jetzt gibt es ein weiteres Problem, der high flow Next Durchflusssensor misst die Temperatur, nur wenn ein Durchfluss vorhanden ist. Fragt mich nicht warum, aber die Messwerte ohne Durchfluss liegen viel höher und ändern sich auch nicht. Sobald aber ein Durchfluss anliegt, misst der DFS wieder sehr genau.
Man sollte meinen, dass dieser digital misst und so als Referenzwert genommen werden kann. Aber das kann ich in meinem Fall nicht bestätigen, auch hier habe ich eine Abweichung gehabt. Aus diesem Grund habe ich nicht nur die Steuerung mit einem externen Netzteil mit Spannung versorgen müssen, sondern auch einer meiner Pumpen.
So hatte ich ständig ein Durchflussanliegen und habe ich dann zu Testzwecke kurz meinen Rechner eingeschaltet, konnte ich gut sehen, wie jeder Temperatursensor die anliegenden Temperaturen unter Last ausgegeben haben und wie die sich wieder zur selben Temperatur zurückgingen, sobald der Rechner wieder eine Zeitlang aus war.
3. Spannungsversorgung
Eine Steuerung wie z.B. den Quadro usw. muss hierzu extern mit einem Netzteil mit Spannung versorgt werden. Mit dem high flow Next ist diese nicht notwendig, die Spannung wird hier über USB-Kabel geliefert.
4. Anschließen und Testen
Mit einem Laptop werden nun die USB-Kabel angeschlossen und die Aquasuite muss auch hier installiert werden. Es können auch Backups oder Daten aus der Aquasuite des PCs importiert werden. Die Einstellungen sind aber auch auf den Geräten selbst bereits gespeichert.
Da nun die Wassertemperatur im gesamten Wasserkreislauf identisch sein sollte, werden die Temperatursensoren mit dem Referenzwert nun abgeglichen.
Zum Schluss werden die Einstellungen nur noch abgespeichert und später mit dem PC importiert.
Bei mir sehen die Einstellungen so aus:
- CPU & GPU | - 0,90
- Mora IN | - 1, 24
- Mora OUT | - 1,03
- Radiator 240 OUT | - 0,83
- high flow Next | - 1,40
Beispiel meine Temperaturen aus dem Game: MW2:
