Anmerkung: Da Gäste ohne PCGH-Account durch die kürzlichen Änderungen die für den Kühlervergleich essentiellen Bildinhalte im ursprünglichen Kommentar nicht mehr sehen können, wurde von mir dieser Vergleich in einem eigenständigen Thread erneut erstellt.
Als erstes möchte ich mich bei @Tzk dafür bedanken, dass er die AM4 Halterung für den AF Soleil entworfen hat. Ohne ihn hätte ich meinen kurzen Bericht nicht durchführen können
.
Als es nach dem ersten Anlauf für eine AM4 Halterung für den Soleil ruhig geworden war , habe ich @Tzk im August 2022 deswegen nochmal angeschrieben. Nach seiner Entwicklungsarbeit und seinem Austausch mit AF Martin konnte er mir eine DXF-Datei zur Verfügung stellen, mit der ich mich dann im Anschluss auf die Suche nach einem Unternehmen gemacht habe, bei der ich die Halterung als Einzelstück und ersten Prototypen zu vertretbaren Konditionen habe lasern lassen können. @Tzk war es wichtig, dass die Maße korrekt ausgelegt wurden und auch die Funktion der Halterung, mit der Düsenstruktur in den Finnenbereich des Kühlerbodens, erhalten bleiben. Erst nach einem erfolgreichen Test des ersten Prototyps, was ich hiermit übernommen habe und der bis dahin nur als DXF-Datei vorlag, wollte er die Soleil AM4 Halterung für alle Interessierten freigeben. Wer den Verlauf des tollen Engagements von @Tzk, das am Ende zu AM4 Halterung geführt hat, nachlesen möchte, wird im AF-Thread ab Kommentar #308 fündig. Ich werde mich auf hier auf den Test beschränken und @Tzk wird noch etwas zu der Entwicklungsarbeit seines AM4 Projektes und den Austausch mit AF Martin schreiben.
Eigentlich war von mir nur ein Vergleich mit einem aktuellen und einem etwas älteren Wasserkühler geplant. Am Ende sind noch weitere Kühler dazu gekommen, die bei mir auch noch keine AM4 Plattform gesehen haben.
Rahmenbedingungen:
- 5600X mit PPT 115W
- Auslastung mit Prime95 v30.8 für 30min
- Messwerte aus HWiNFO64 v7.26-4800 (Durschnittwerte herangezogen)
- Durchfluss 100l/h
- Radiatorlüfter 1000 U/min

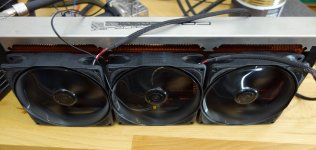

Testkreislauf:
AGB --> Pumpe --> CPCNS4 --> CPU-Kühler --> CPCNS4 --> Durchflusssensor & Sensor Kühlmittel --> Radiator --> AGB
Position des CCD1, bezogen auf den Sockel und den Wassekühler:
Soleil AM4 Halterung, auch im Vergleich zur originalen AF Intel 115X/1200/1700/2011(-3)/2066 Halterung:
Testkandidaten:

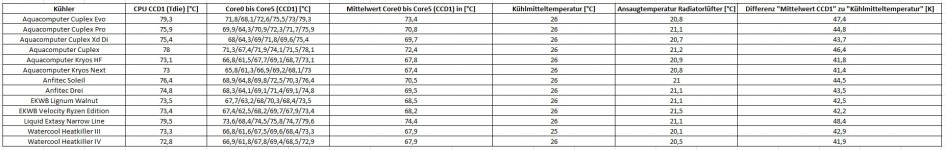

Ergebnis:
Bei allen Kühlern liegen Core0 bis Core5 des CCD1 zwischen 10,3 bis 11,7K auseinander. Der kühlste Kern ist jeweils Core1, der heißeste Core5. Die Differenzen beim "Mittelwert CCD1" zu "Kühlmitteltemperatur" liegen zwischen 41,4K beim AC Kryos Next an der Spitzenposition und 48,4K beim Schlusslicht LE Narrow Line. Der 20 Jahre alte AC Cuplex mit einem Kühlkanal, einem 11mm dicken Kühlerboden und einer Restbodenstärke von 5mm liegt mit 5K hinter dem führenden Kühler AC Kryos Next zurück, der AF Soleil belegt mit einem Rückstand von 3,1K den neunten Platz. Auf den Punkt gebracht, sind alle getesteten Wasserkühler dem 5600X bei 115W PPT gewachsen, inklusive dem AF Soleil mit seiner für die AM4 Montage angepassten Halterung mit integrierter Düsenplatte.
