[Worklog] New Air Design - 600C S Light LEDs

[ricoroci]

AW: [Worklog] New Air Design - 600C & CNC Fräse

Prinzipiell ganz einfach;

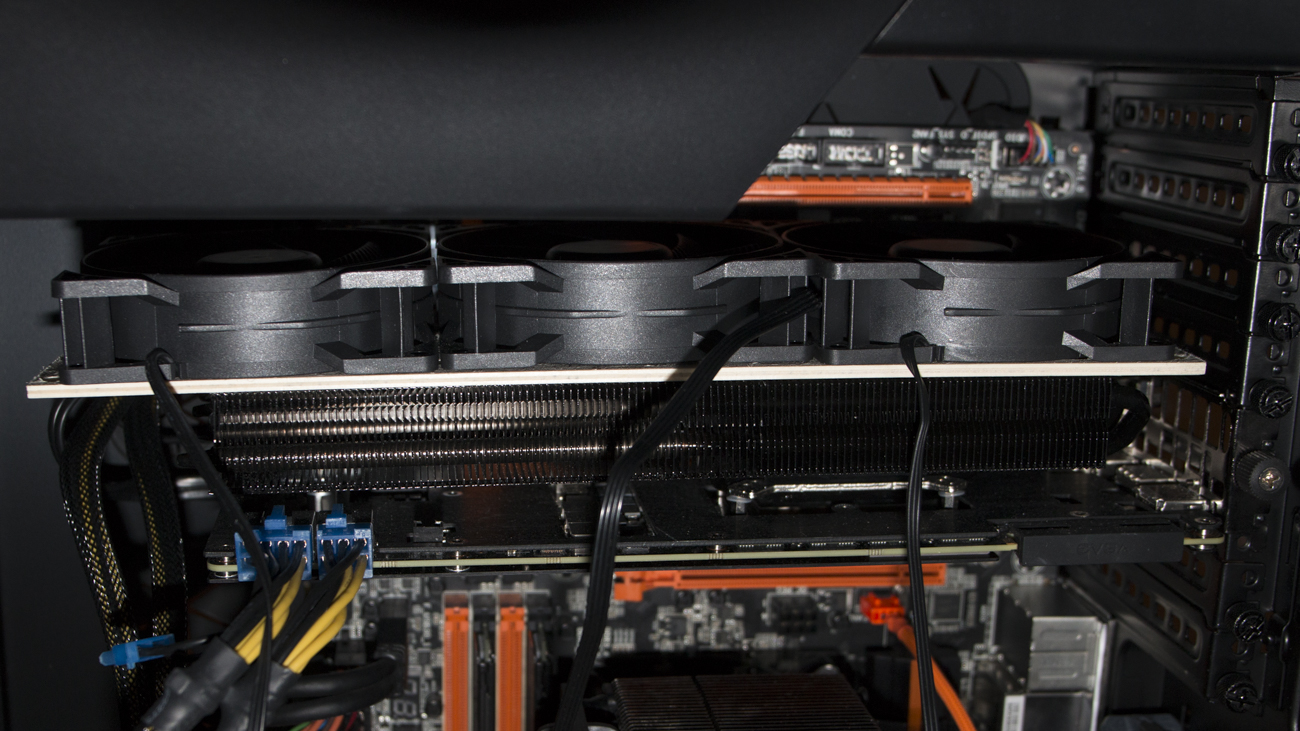

1. Morpheus + 3 x 92mm Shadow Wings 2 = gesamter Kühler ist mit Lüftern bedeckt

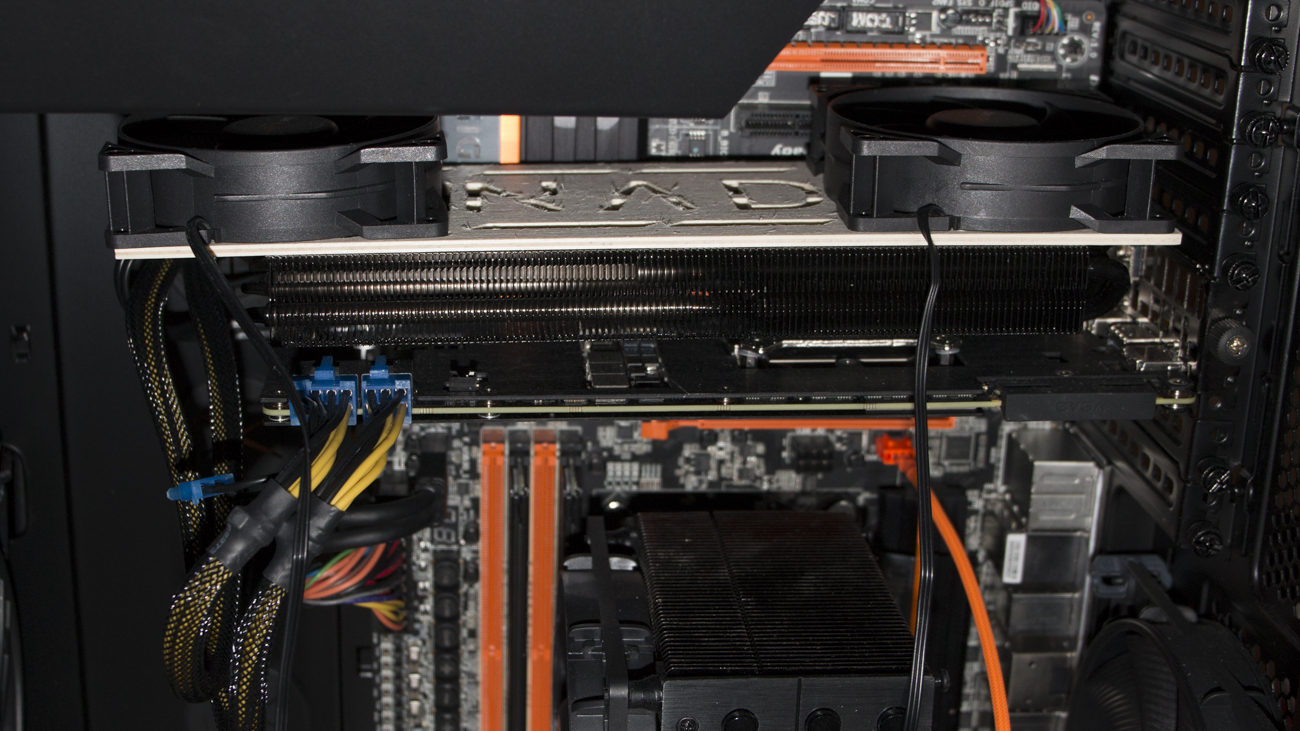

2. Morpheus + 2 x 92mm Shadow Wings 2 mit NAD Logo = weniger als die Hälfte des Kühlers ist mit Lüftern bedeckt

somit weiß ich nicht, ob es reicht wenn der Kühler so wenig Luft bekommt.

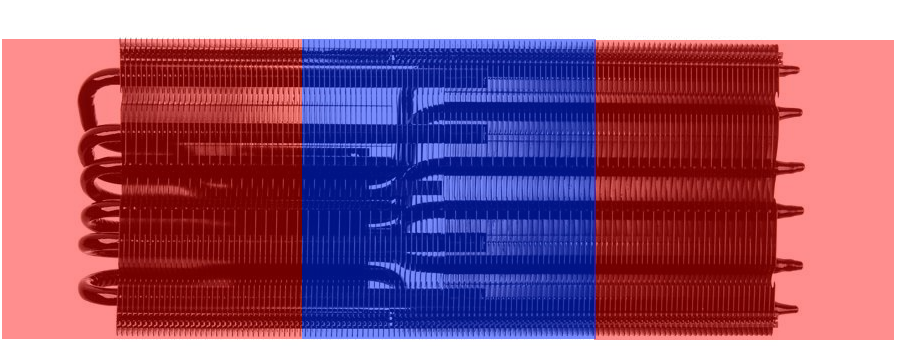

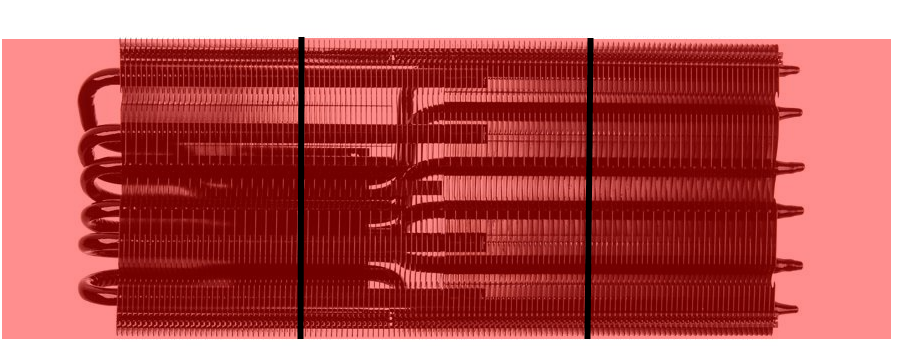

(rot = Lüfter; blau = Logo; die Felder entsprechen den jeweiligen Lüftern)



[Captain_Bedal]

AW: [Worklog] New Air Design - 600C & CNC Fräse

Ah danke jetzt weiß ich was du machen willst

Hmm. Wie man das am besten lösen könnte.



[ricoroci]

AW: [Worklog] New Air Design - 600C & CNC Fräse

Mit drei Lüftern habe ich zwar sehr gute Kühlleistung, aber keine Optik^^
Deshalb bin ich am experimentieren.

Dieses Wochenende kann ich eh nicht Fräsen, da wir gerade einen Vakuumtisch für die Fräse bauen.
Aktuell bohrt diese 6500 Löcher, 8 Stunden lang^^



[ricoroci]

AW: [Worklog] New Air Design - 600C & CNC Fräse

So, hier sieht man eventuell mein "Problem"



[ricoroci]

AW: [Worklog] New Air Design - 600C & CNC Fräse

So, nach fast 24h Testlauf habe ich ein Resultat:

mit 2 Lüftern und der "Holzabdeckung" waren es 73°c
mit 3 Lüftern waren es 59°c

bei 1500 MHz & 3800 MHz..

Sieht aus als wäre es das gewesen mit der Abdeckung.

Aaaaber, habe natürlich schon eine neue Idee;

Eine Innenverkleidung unten und vorne.



[Rulbatz]

AW: [Worklog] New Air Design - 600C & CNC Fräse

Wie wäre es, wenn du die Abdeckung nach vorne "umschlägst" und da dein NAD anbringst? Dann sieht man zwar nicht mehr soviel von den Morpheus Kühlrippen, es wird aber mehr Luft direkt auf die Karte geleitet und kann da noch ein bisschen werkeln.



[ricoroci]

AW: [Worklog] New Air Design - 600C & CNC Fräse

Hatte ich mir auch überlegt, aber ich würde die warme Luft nach hinten zum Mainboard rausdrücken.
Zudem wird es mit der Befestigung und der Beleuchtung schwierig.



[Rulbatz]

AW: [Worklog] New Air Design - 600C & CNC Fräse

Hmmm, eine Abdeckung für 3 Lüfter, so wie sie jetzt ist, nach vorne verlängern und nach oben umschlagen, dann verdeckt sie nur die Lüfter, lässt Platz um Kabel und alles mögliche zu verstecken?



[ricoroci]

AW: [Worklog] New Air Design - 600C & CNC Fräse

Versteh nicht ganz wie du meinst



[Rulbatz]

AW: [Worklog] New Air Design - 600C & CNC Fräse

So in der Art, habs nur eben in Paint zusammen gebastelt, ist es so verständlicher?



[ricoroci]

AW: [Worklog] New Air Design - 600C & CNC Fräse

ja ist es, so eine Seitenverkleidung war geplant.
Allerdings finde ich es ein wenig doof, einfach einen rechteckigen Kasten mit drei Lüftern drin oben drauf zu klatschen
Habe mal versucht die Lüfter mit Motoren vom Gehäuse zu entfernen, jetzt ist einer Zerstört
Entfernen geht, drauf setzen eher schlecht als recht.
Aber oke, muss ein neuer her.

Habe mir auch überlegt die Noctua zu kaufen, die gibt es in dünner Ausführung (glaube 15mm oder 10mm).
Aber ist halt kein BQ.

Ich werde mal ein bisschen rumkrakeln mit deiner Idee, weil so wie du sie gezeichnet hast, ist sie eigentlich ganz hübsch



[Captain_Bedal]

AW: [Worklog] New Air Design - 600C & CNC Fräse

Bq werden überbewertet. Das einzige was BQ in deinem Fall ausmacht ist das Farbschema



[ricoroci]

AW: [Worklog] New Air Design - 600C & CNC Fräse

Bq werden überbewertet. Das einzige was BQ in deinem Fall ausmacht ist das Farbschema

Naja, leise sind sie allemal^^
Das Board hat das Thema vorgegeben, und die BQ fügen sich..



[KuroLP]

AW: [Worklog] New Air Design - 600C & CNC Fräse

Die Linus Tech Tipp Editionen von Noctua könnten auch gut passen, Wenns die in einer passenden Größe gibt

Orange Ecken und Schwarzer Rahmen



[ricoroci]

AW: [Worklog] New Air Design - 600C & CNC Fräse

Sind lauter als meine Silent Wings 2



[KuroLP]

AW: [Worklog] New Air Design - 600C & CNC Fräse

Passen aber besser rein, hätten mehr Leistung und haben LNA Adapter UND Pwm, lässt sich also Problemlos Lösen ;P



[ricoroci]

AW: [Worklog] New Air Design - 600C & CNC Fräse

Wieso passen die besser ?
Naja, Lautstärke > Leistung^^
Leistung habe ich was die Kühlung angeht genug.
Und die Noctua sind eben lauter.
Nur auf der GPU eben nicht.



[KuroLP]

AW: [Worklog] New Air Design - 600C & CNC Fräse

Optisch meine ich passen die besser, zumindest nach meinem Geschmack



[ricoroci]

AW: [Worklog] New Air Design - 600C & CNC Fräse

Also meinst du, ich soll mir testweise mal einen holen^^?

Aber stop, ich glaube der hanssx2 hat die schon in Verwendung bei einem ganz ähnlichen Case-Mod.
Wäre gemein.



[SecretBiker]

AW: [Worklog] New Air Design - 600C & CNC Fräse

Ich benutze 3 Silents von bQ PWM 2x 120mm + 140mm sehr leise und guter Druck, habe auch zum Test einen Noiseblocker NB2 gehabt, auch sehr empfehlenswert.
Die NBs werde ich bei meinem nächsten Projekt verwenden. Aber beide sind sehr teuer. Bei Noctua sind die Farben sehr gewöhnungsbedürftig.
