Xigmatek Midgard goes Heavy Metal

Hallo, in diesem Tagebuch möchte ich die Umbauarbeit meines Xigmatec Midgard dokumentieren und natürlich auch Feedback und Tipps erhalten.

Das Gehäuse selbst habe ich schon seit schätzungsweise zwei bis drei Jahren in Betrieb, kann auch weniger sein, so genau weiss ich das nicht. Damals habe ich mir meinen neuen PC geleistet und der einzige Anspruch an das Gehäuse war, dass es groß und billig sein sollte. Zum Glück habe ich das Midgard gefunden, da es trotz seines geringen Preises qualitativ relativ hochwertig ist. Da ich bis jetzt nur einmal mit etwa 15 einen, nun ja, weniger gute Casemod erstellt habe bin ich sozusagen Jungfrau auf diesem Gebiet, jedoch bin ich Handwerklich durchaus fähig ;)


Die Hardware wird folgende sein:

- Gigabyte GA-MA770T-UD3P
- AMD Phenom II X3 Black Edition 720
- ATI HD 4890
- LG DVD-Brenner
- WD Caviar Black 1TB
- Samsung Spinpont 1 TB
- Cooler Master Silent Pro 500W
- Diverser Kleinkram




_______Inhalt

1. Einleitung (Dieser Post)
2. Neuer Einkaufe & Frontpanel fertig
3. Oberseite und Front fast fertig


_______Was habe ich vor?

Das Midgard ist ein wirklich gutes Gehäuse - stabil, viele Lüfterplätze, viel Platz für Hardware und ausserdem recht hübsch anzusehen. Eine Sache hat mich aber immer gestört: Die Abdeckungen an Front und Oberseite bestehen aus Plastik, was so garnicht zum massiven Midgard passt. Ausserdem mag ich die Haptik von Metall, es fühlt sich einfach hundertmal hochwertiger an als Kunststoff, sodass ich mich entschieden habe die Semesterferien teils dazu zu nutzen mein Gehäuse zum "Metaller" werden zu lassen. Soll heissen: Oberseite und Frontblende weichen Metallteilen, und wenn ich schon dabei bin wird auch gleich der Innenraum etwas getunt.

Ich möchte mich im Vorraus schonmal für die nicht so guten Bilder entschuldigen, ich habe momentan nur meine Handykamera zur Verfügung.


_______Vorentwürfe

...gibt es nur in meinem Kopf. Ich habe ausser einigen Skizzen (Welche ich auch nur der Maße wegen erstellt habe) nichts vorgezeichnet. CAD-Modell gibts auch nicht, ich schlage mich schon während des Studiums genug mit sowas rum :P


_______Bisheriger Stand


Bis jetzt habe ich meine Hardware in einen notdürftig zusammengeflickten Miditower gepackt. Das sind die Reste meines alten Rechners, jedoch fehlen so unnötige Dinge wie Seitenbleche, Lüftergitter usw... ;) Von daher sieht das ganze ziemlich übel aus und ich bin froh, wenn ich diesen Frankenstein wieder weg habe:

2012-02-27t16-14-52-jpg.524112



Nun habe ich mir im Baumarkt schonmal einiges an Material besorgt und heute angefangen zu bauen. Als erstes habe ich alles ausgebaut und das Gehäuse geduscht:

2012-02-25t18-13-44-jpg.524604

Danach habe ich einen Grundrahmen für meine Aufbaueten aus Aluminium gebaut. Das Material ist 11,5mm Vollaluminium bzw. 15,5mm Alu-Vierkantrohr (unten). Verschraubt sind diese Teile miteinander (M4-Gewinde im Aluminium) oder mit Schrauben und Muttern am Gehäuse. Falls es jemanden interessiert: Das Gehäuse ist jetzt genau 50x49,5x20,5 cm groß.

2012-02-27t16-22-48-jpg.524606


Der Abstand von der Oberseite des eigentlichen Gehäuses zur Oberkante der Alustangen beträgt 45mm. Das ist kein Zufall, denn ich möchte mir die Option offenhalten später mal einen Radiator darin unterzubringen. Bis dahin finden im oberen Teil zwei 120er Lüfter inklusive Lüftersteuerung platz. Die Lüftersteuerung ist die 0815-Slotblechsteuerung von Xigmatek. Eigentlich habe ich davon zwei, die zweite ist jedoch kaputt. Werde mir bei Gelegenheit noch eine bestellen, dann kommt die auch da oben rein:

2012-02-27t16-22-18-jpg.524605


2012-02-27t16-23-17-jpg.524607


Das ist soweit der Stand der Dinge. Da ich noch kein Lochblech zur Abdeckung habe wird das nächste was ich baue eine Halterung für die USB/Klinken/eSATA-Einheit werden. Ausserdem muss ich mir Gedanken um die Befestigung des optischen Laufwerks machen, welches ich gerne hochkant einbauen würde.

So long, ich bin wieder in der Werkstatt ;)


Anhänge

  • 2012-02-27T16-14-52.jpg
    225,8 KB · Aufrufe: 508
  • 2012-02-25T18-13-44.jpg
    259,9 KB · Aufrufe: 548
  • 2012-02-27T16-22-18.jpg
    206,4 KB · Aufrufe: 476
  • 2012-02-27T16-22-48.jpg
    216,9 KB · Aufrufe: 526
  • 2012-02-27T16-23-17.jpg
    207 KB · Aufrufe: 506
Zuletzt bearbeitet:
AW: Xigmatek Midgard goes Heavy Metal

Ach einem Metaller macht doch das Gehäuse nichts aus, oder? :devil:
Hört sich aufjedenfall gut an mit den Customarbeiten.

AW: Xigmatek Midgard goes Heavy Metal

Danke danke ;)

Nach einigen weitern Überlegungen denke ich dass ich das ursprüngliche Frontpanel komplett weglasse und die Teile selbst baue.

Warum? Ganz einfach: Das Midgard hat zwei Klingenbuchsen für Kopfhörer und Mikrofon, zwei USB-Buchsen und einen eSATA-Anschluss. Letzteren habe ich noch nie benutzt bzw. war er noch nie angeschlossen, also kann er weg. Vorne brauche ich auch nur einen USB, daher kommt einer weg.

Jetzt wollte ich , da ich ja praktisherweise Lochblech verwende, zwei vergoldete, schraubbare Klinkenbuchsen in die Front einbauen was bestimmt optisch einiges hermacht. ABER: Kann ich die einfach so einschrauben? So wie ich mir das vorstelle liegt die Masse auf der Aussenhülle, was bedeutet dass die beiden Massen Kontakt hätten (Über das Blech...). ODer denke ich jetzt falsch und die Masse liegt nicht auf der Außenhülle?

AW: Xigmatek Midgard goes Heavy Metal

Soo, damit es hier mal voran geht war ich heute erstmal einkaufen:

2012-02-28t16-55-55-jpg.524587


_______Das sind

-Zwei Platten Plexiglas, Opalweiss, 500x500mm
-Ein A4-Bogen Moosgummi
-Zwei Endkappen für 15,5mm Aluprofil
-Zwei 11,5mm Alu-Flachstangen


Damit habe ich dann erstmal weitergemacht. Zuerst war der Vordere Winkel (Oben) dran:

2012-02-28t20-43-21-jpg.524593


Passt.



Danach kamen dann die Endkappen drauf. Kein großes Ding, aber es will dokumentiert werden ;)

2012-02-28t20-41-51-jpg.524598



Und zuguterletzt das, was mich die meiste Zeit gekostet hat: Die Halterung des I/O Panels. Ich habe mich für das Panel meines alten Rechners entschieden, also ohne eSATA. Das Ganze kommt am Ende oben (Hinter den vorderen Winkel) in das Gehäuse. Zwischen Deckplatte und Abstandshaltern befindet sich dann das Lochblech. Natürlich wird alles noch lackiert bzw. geschliffen und klarlackiert.

2012-02-28t20-42-37-jpg.524602



So weit heute, weiter geht's frühestens am Donnerstag, eher Samstag oder Sonntag. Über Kommentare und Verbesserungsvorschläge (Oder eine Lochblechschenkung... ;) )würde ich mich freuen :)


Anhänge

  • 2012-02-28T16-55-55.jpg
    176,8 KB · Aufrufe: 457
  • 2012-02-28T20-43-21.jpg
    254,8 KB · Aufrufe: 452
  • 2012-02-28T20-41-51.jpg
    225 KB · Aufrufe: 453
  • 2012-02-28T20-42-37.jpg
    230,8 KB · Aufrufe: 463
Zuletzt bearbeitet:

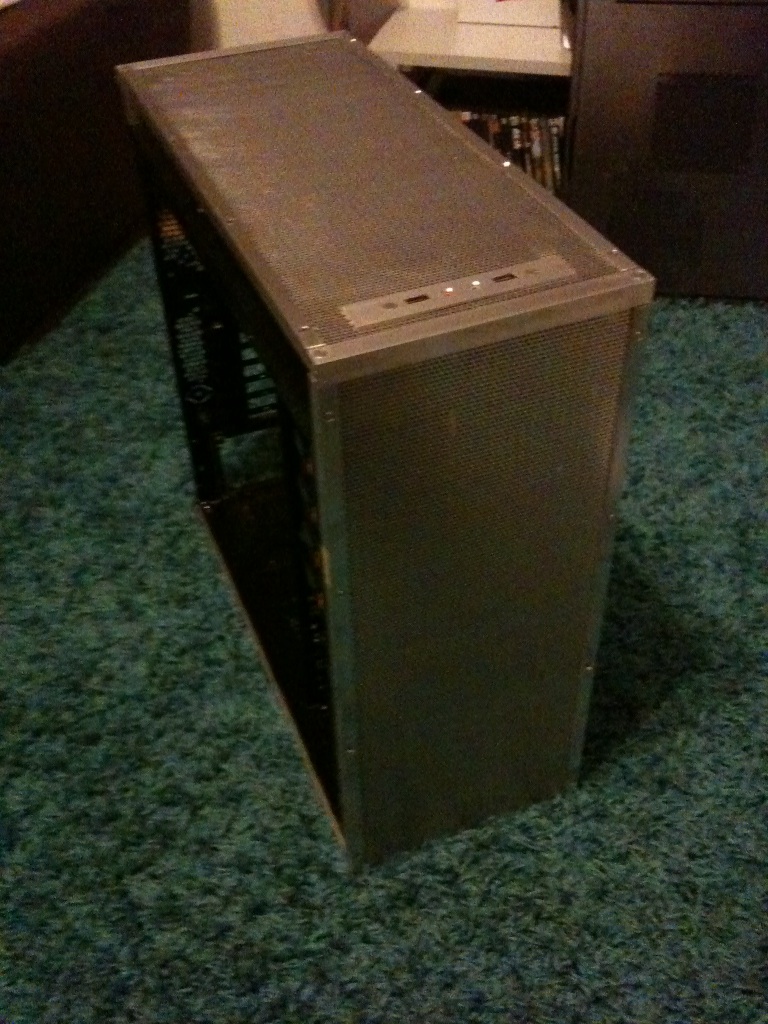

Sooo, es gibt ein Update, und jetzt erkennt man auch in welche Richtung ich will:

2012-03-04t00-28-59-jpg.525791

Das Bild ist leider nicht sehr gut, aber um diese Uhrzeit scheint leider keine Sonne... ;)

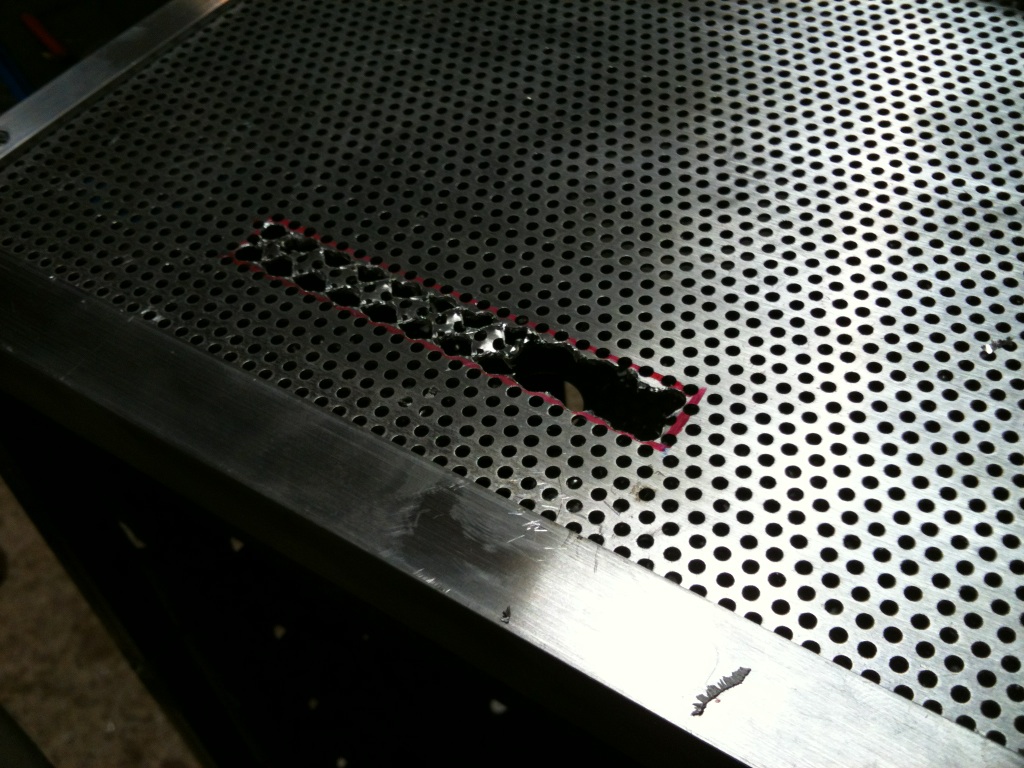

Das Frontpanel sitzt auch schon fast so wie ich es will. Nach einigem Bohren und Feilen...

2012-03-04t00-29-37-jpg.525793

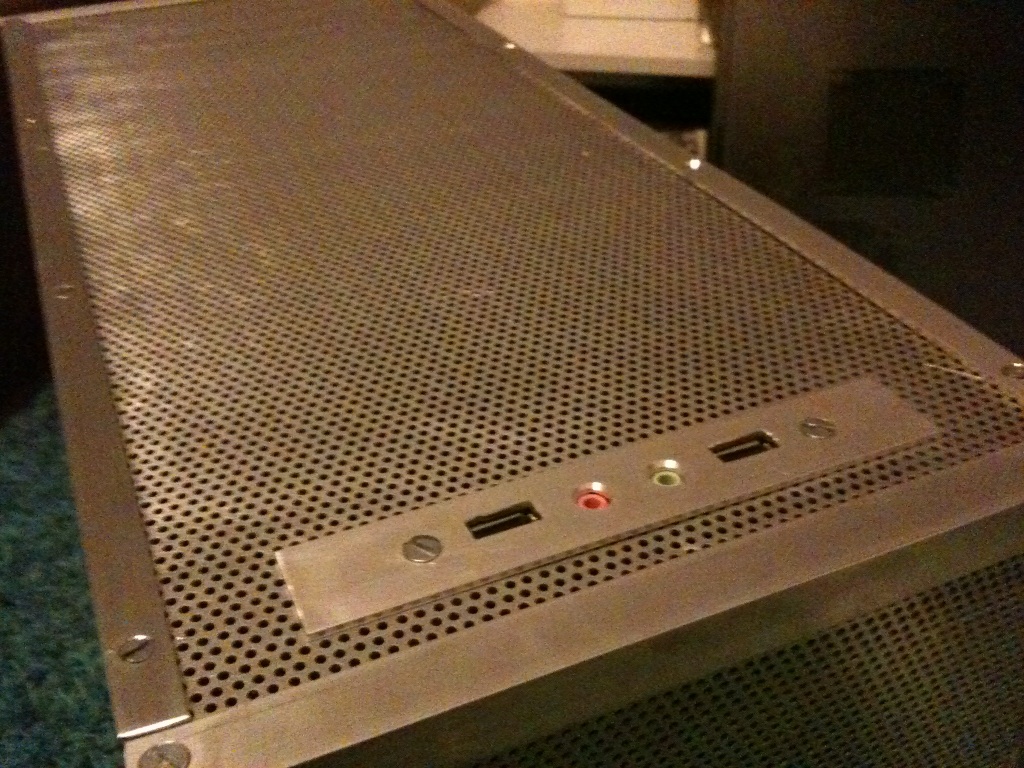

... sah das Ganze dann so aus:

2012-03-04t00-29-19-jpg.525792



Morgen will ich dann mit den Seitenteilen weitermachen.


Anhänge

  • 2012-03-04T00-28-59.jpg
    280,2 KB · Aufrufe: 441
  • 2012-03-04T00-29-19.jpg
    329,3 KB · Aufrufe: 443
  • 2012-03-04T00-29-37.jpg
    281,4 KB · Aufrufe: 444
Danke ;)

Das Case ist jetzt auch erstmal "fertig"- der Rechner kann so erstmal wieder laufen, ich werden dann in einigen Wochen (vllt. über Ostern...) weitermachen. Ich habe leider noch keine guten Fotos, daher nur ein "Teaser", bessere Fotos kommen die Tage:

teaser-jpg.526831


Anhänge

  • Teaser.jpg
    252,6 KB · Aufrufe: 387
Echt coole Idee! Die Ausführung bis jetzt ist sehr gut gelungen!

Bin gespannt was da noch so passiert!

:daumen:

Hey, da du ja auch das Gehäuse hast. was für ein CPU Lüfter hast du?

Mich würde Interessieren ob ich den Silverarrow rein bekomme der ist Stolze 170 mm hoch
