Selfmade: Rampage II Extreme Fusionblock - Worklog

Klutten

Moderator
Teammitglied
Rampage II Extreme - Fusionblock

Eine neue Runde beginnt und bedient einen alten Bekannten, das Rampage II Extreme, welches ja in Übertakterkreisen sehr beliebt ist. Als Wasserkühler wäre hier sicherlich noch einiges mehr möglich, angesichts des Aufwandes und natürlich um Kosten zu sparen, haben wir uns nur für einen Fusionblock entschieden. Die Heatpipe-Konstruktion und die gewaltige Aluminiumplatte bleiben als erhalten und somit auch der unverfälschliche Look des Boards.

Pate stand natürlich hier der kleinere Bruder, der Fusionblock des Rampage II Gene, der ja schon super funktioniert und auch dezent aussieht. Vorerst kommt (eben auch auf Wunsch von hyperionical) nur der schwarze POM-Deckel mit der groben Fässtruktur zum tragen, die schon die HD5870 schick glänzen lässt. Bei ganz viel Langeweile folgt auch noch eine weiße Carbon-Edition. Größter Unterschied zur alten Bauweise ist hier die Kühlstruktur, die von 7 auf 10 Kühlkanäle angewachsen ist.

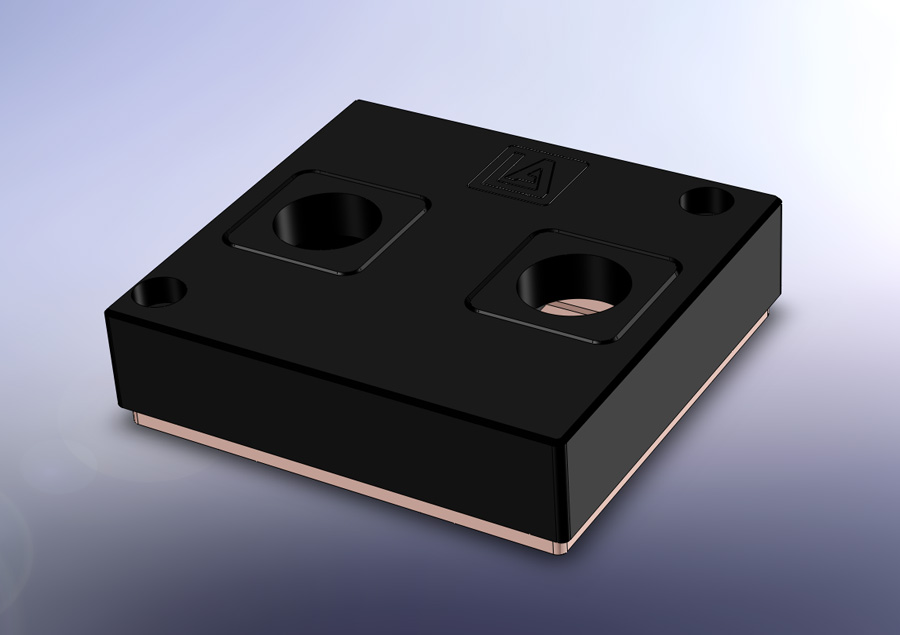

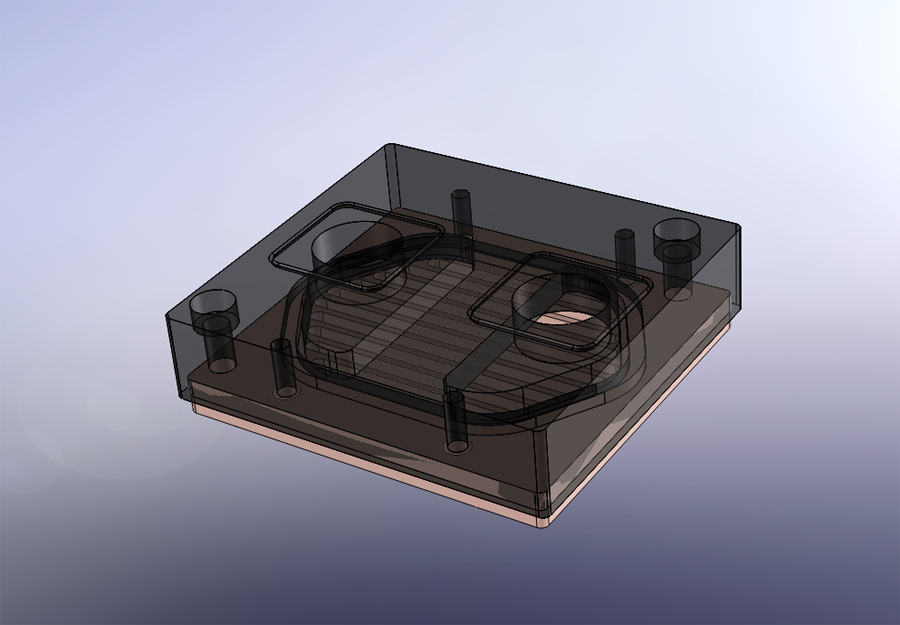

Hier die ersten Bilder aus dem CAD, sobald es echte Fotos gibt, geht es hier wie gewohnt weiter.

fusionblock_schwarz-jpg.1329736



fusionblock_transparent-jpg.1329737



hier die finale Version - inklusive Logo und Fase
riie-jpg.1329739


UPDATE mit neuen Bildern online.

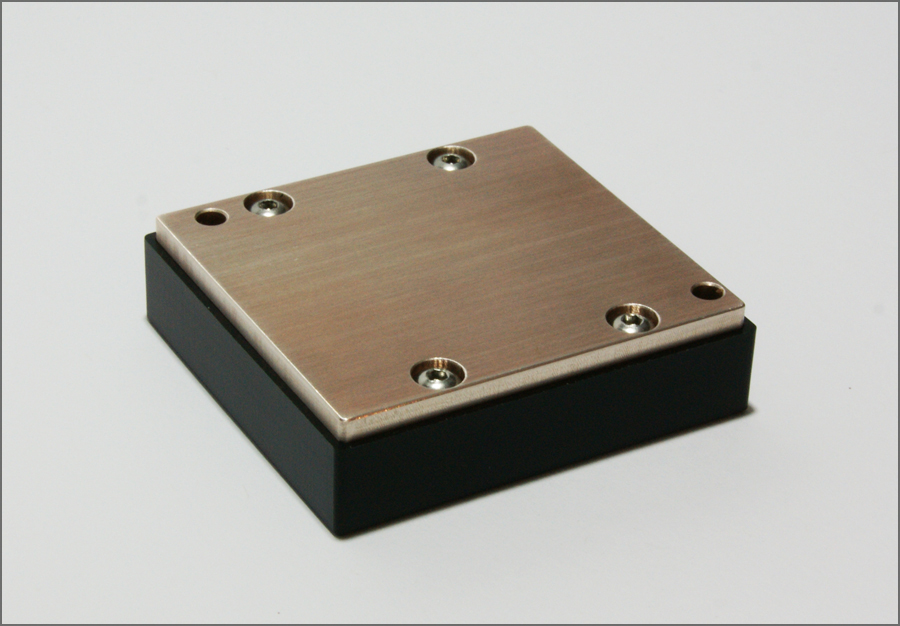

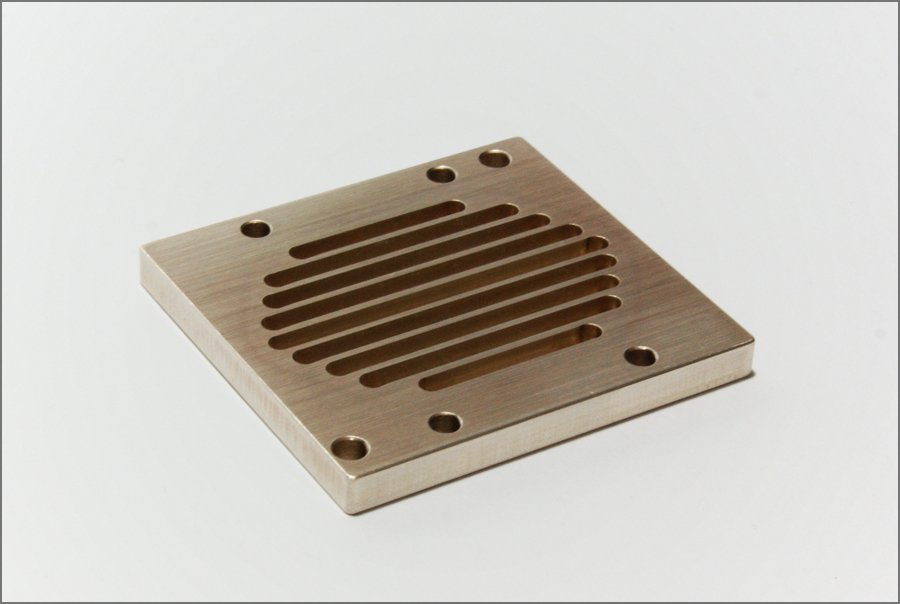

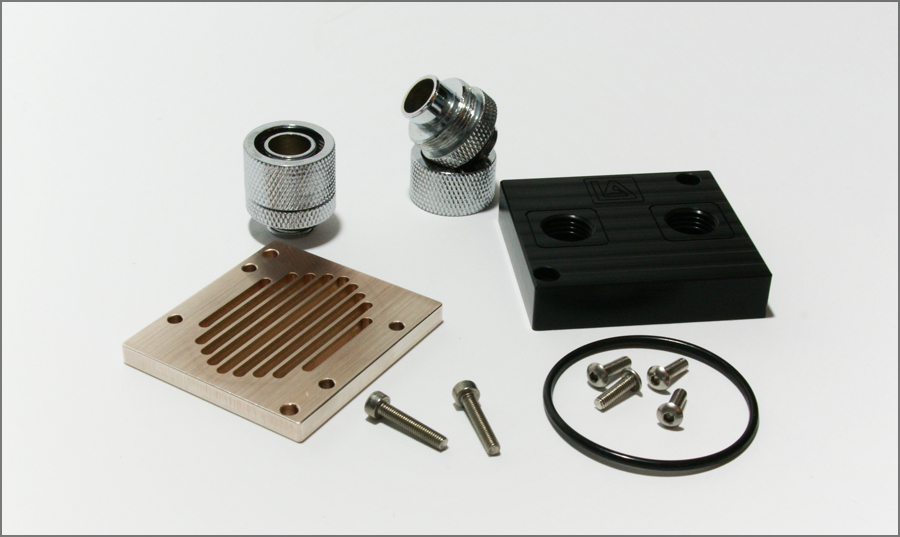

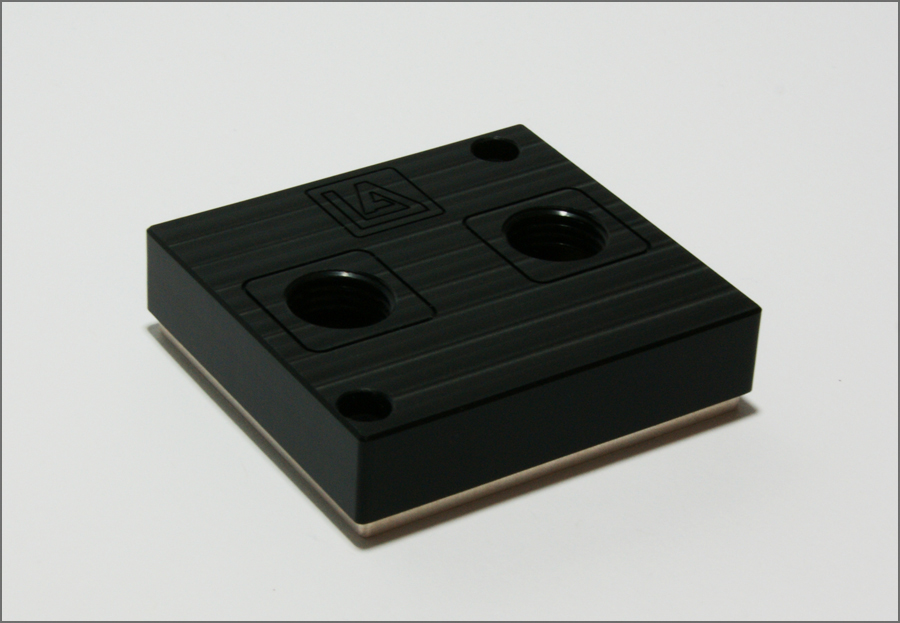

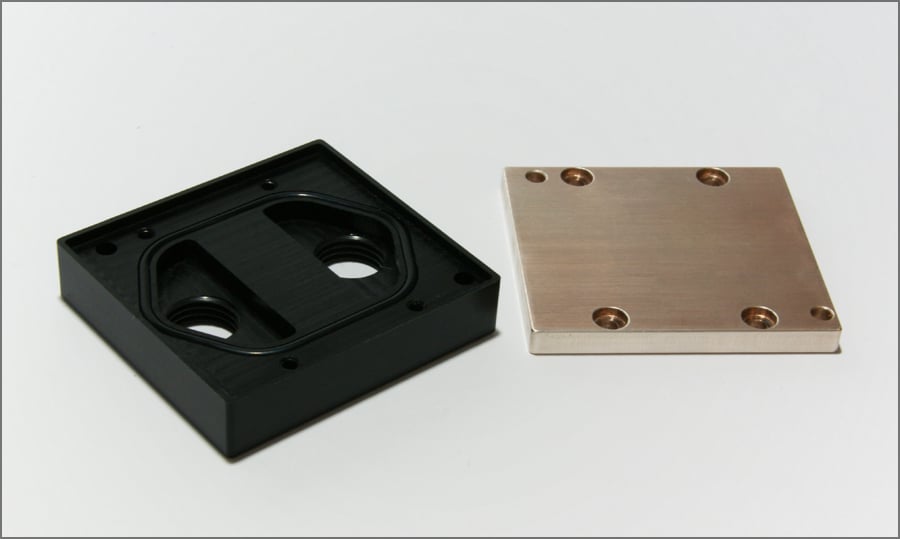

Der Fusionblock für das Rampage II Extreme nach einer radikalen Verwandlung. Die Grundplatte erstrahlt nun in reinstem Silber - Nickel ist was für arme Leute. :ugly:

fusion_silver_1-jpg.1329741


fusion_silver_2-jpg.1329742


fusion_silver_5-jpg.1329743


fusion_silver_4-jpg.1329744


fusion_silver_3-jpg.1329745

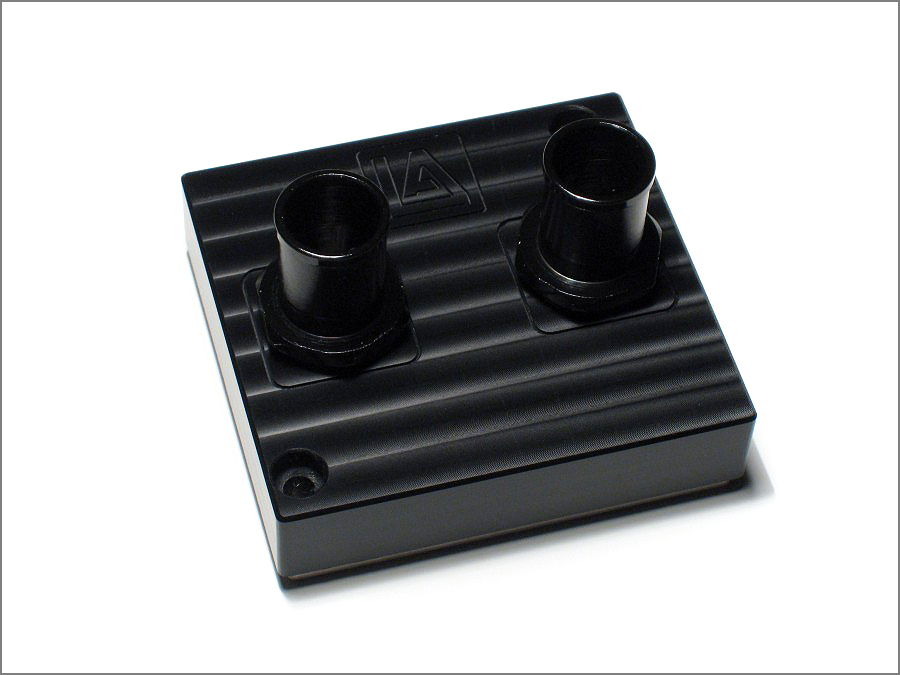

Ein Bild der Silver-Edition mit Perfect-Seal-Tüllen. Schicke Optik ganz in schwarz. =)
fusionblock_riie_perfectseal-jpg.1329740


Stay tuned....
