AW: [Langzeittagebuch] - Simulatorcockpit F-16CM-52 -> Rebuild as real as it gets
So, es hat sich wieder etwas getan. Aber so langsam wird das wohl da grösste Case das hier vorgestellt wird
Und das nur um am Ende 2 oder 3 PC´s da rein zu bauen
Aktuell habe ich nicht nur die Base fertig sondern auch die beiden Frames (glaub das nennt sich auf Deutsch Spanten) am Ende und an der Front vom Cockpit. Das sind Frame 88 und Frame 1778. Die heissen so, weil sie vom 1. Referenzpunkt so weit entfernt sind. Bei jedem Flugzeug gibt es spezielle Punkte auf die sich alle Teile beziehen. Jedenfalls zeigt das erste Bild hier mal was ich alles so bauen will. Fertig sind jetzt mal die grünen Teile:

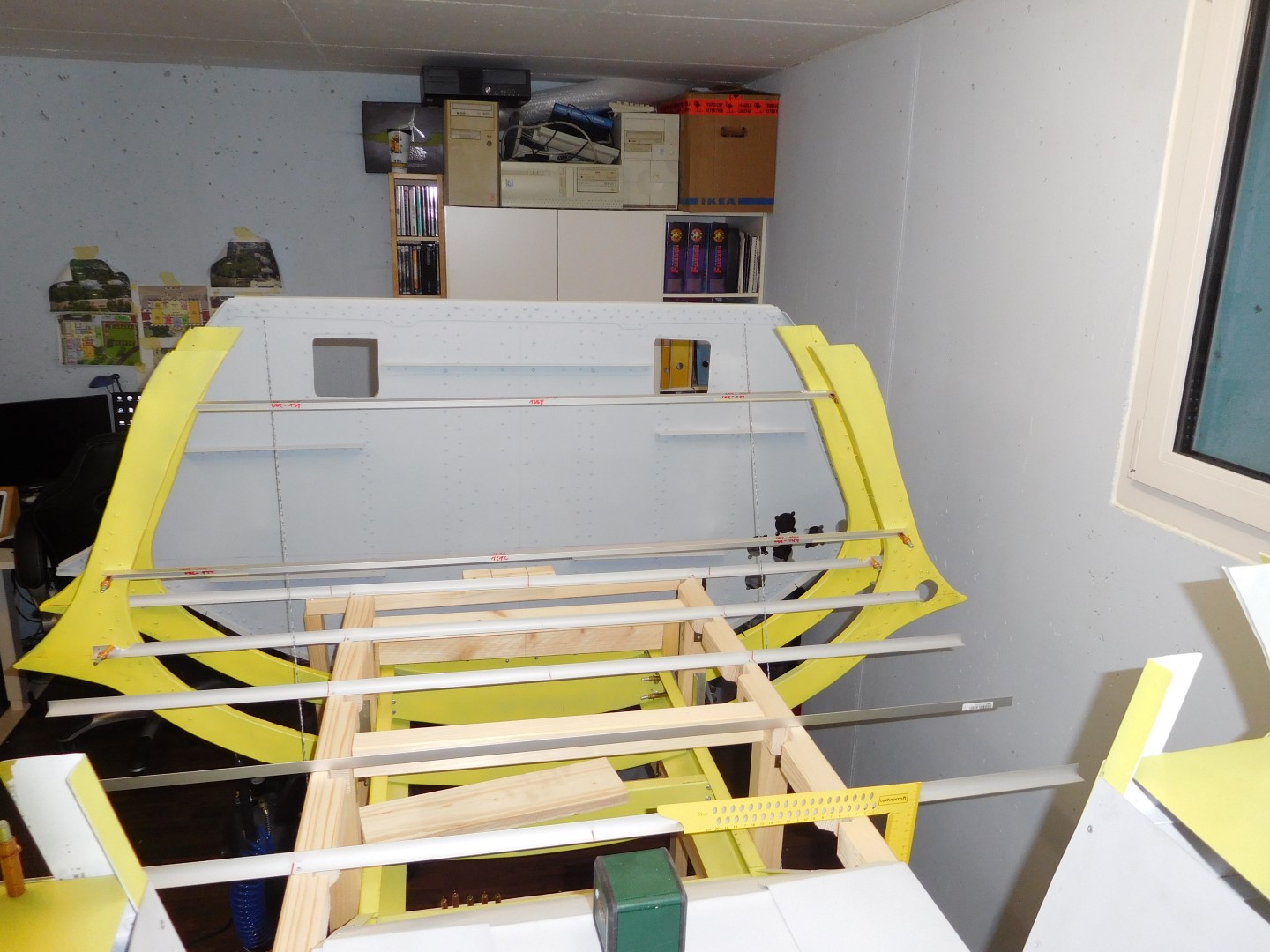

Und so sehen die Teile in der Rohfassung nur mal mit etwas Farbe dran aus. Genau ausgerichtet müssen sie noch werden und auch montiert. Aber bevor ich das alles montieren kann muss ich noch den Frame 577 fertig machen damit ich zusammen mit dem 88er die Rudderfoorbase (das ist quasi der Cockpitboden wo auch die Pedale installiert werden) einpassen und nivellieren kann. Weil ab dem Punkt muss das alles auf den mm genau passen sonst bring ich danach kein einziges Teil mehr sauber rein, schon gar nicht die Originalteile die ich habe

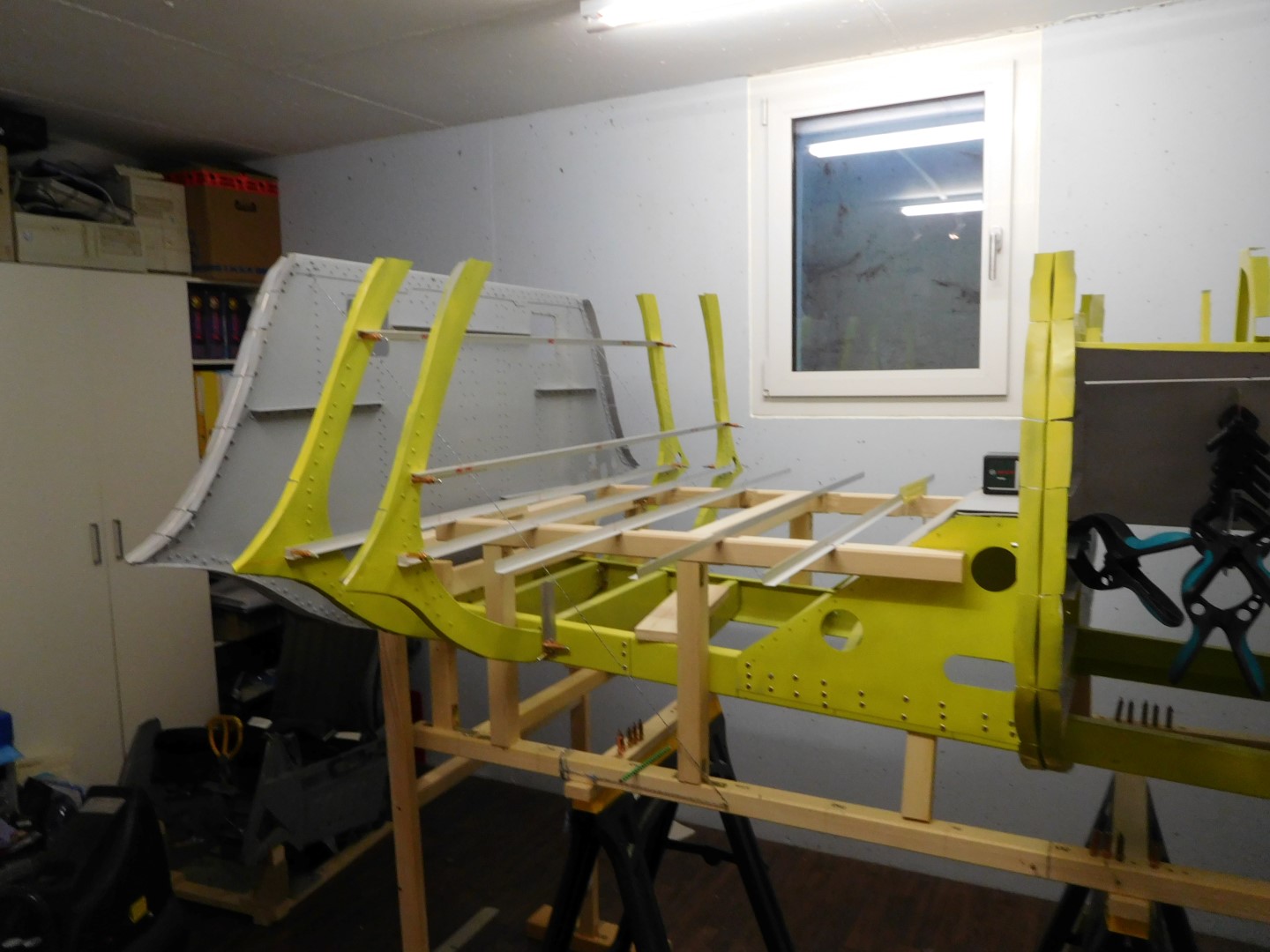

Und langsam bekommt man ein Gefühl wie das Teil dann am Ende wohl mal aussehen mag...

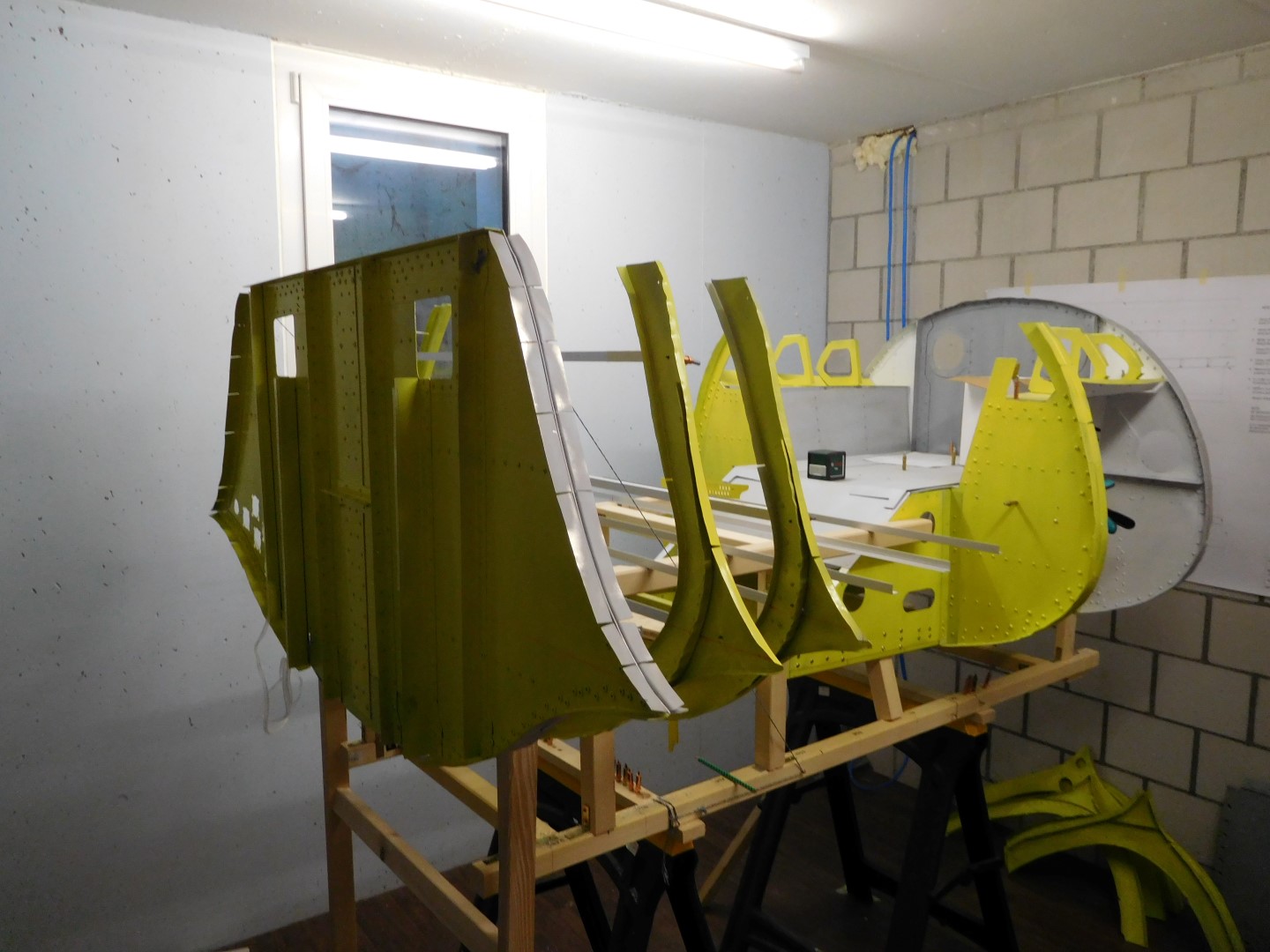

Auf den Bildern sieht es grösser aus als es ist. Das sind keine 2m in der Länge. Der Boden vorne muss noch etwa 10 cm weiter rauf in der Endversion, aber ansonsten ist das mal das wo dann später alle Panels, Stick, Displays etc. alles hin kommen.
Vorn dran kommt noch der Avionik-Raum (der, den ich dann nachher noch einmal weiss glänzend malen muss) und dahinter wohl auch noch irgendwas. Eventuell die Stromversorgung und Kühlanlage, damit ich den Platz gefüllt hab. Ausserdem muss da irgendwann dann der Hebemechanismus fürs Canopy hin
Ebenfalls neu eingetroffen sind 2 originale Stukturteile. Und zwar die an denen später das Heads Up Display (HUD) fest gemacht wird. Es besteht aus dem eigentlichen HUD inkl. HUD-Block, der Fishbowl (das runde Ding) sowie der Snout (das 4 eckige) welches vorne dann an Frame 88 fest gemacht wird. Die 3 Bilder zeigen das gut. Zuerst das wie alles zusammen ist, und das wo ich mal hier hab.
Jetzt geht es dann erst mal in die Ferien und dann sehen wir mal weiter. Produktionsbilder gibt's hier wieder ab Mitte Juni, und dann kommen langsam auch mal die Details in Spiel die mit dem Thema PC zu tun haben.... die Ruderpedale müssen installiert werden
Das Real Life fordert manchmal seinen Tribut. Aber jetzt ist wieder Winter und damit ist wieder Bastelzeit
