Cheops

capten10

Freizeitschrauber(in)
CHEOPS

k-stargate_ship-jpg.1029034


"Die Cheops-Pyramide ist die älteste und größte der drei Pyramiden von Gizeh und wird deshalb auch als „Große Pyramide“ bezeichnet.
Die höchste Pyramide der Welt wurde als Grabmal für den ägyptischen König Cheops errichtet, der während der 4. Dynastie im Alten Reich regierte.(etwa 2620 bis 2580 v. Chr.)...."


Schöner kann ein Thema gar nicht sein, wie das Titelbild schon verrät könnt ihr erahnen worauf ich damit anspiele :lol:


Also willkommen in meinem nächsten Projekt "Cheops"

...soll ein maßstabsgetreuer Nachbau der Cheops Pyramide werden.
In diesem Konzept werde ich mit Vergoldungs- und Kalksandsteintechniken arbeiten.
Nach oben wird das Ganze dann langsam in transparentem Glas übergehen, um einen direkten Einblick in die Grabkammer zu erhashen,
welche selbstverständlich mit Hardware verkleidet wird.
Ebenso möchte ich später einen Sarkophage in der Grabkammer sehen welcher vermutlich die Hardware thront.

Zum Einsatz kommt hier größtenteils Styrodur und Plexiglas.
Vergoldet wird mit 24K Blattgold.
Für die Kalksandsteintechnik werde ich mit quarzhaltiger Farbe und Lasuren arbeiten.


Da ich diese Idee schon seit 2015 mit mir herumtrage, hat sich an dem Gesamtkonzept bereits einiges geändert aber ich möchte gar nicht so genau ins Detail eingehen.
Ich möchte euch auf jeden Fall schnellstmöglich meine Fortschritte zeigen,
da ich auch tatsächlich 2015 bereits mit einigen arbeiten begann und mich jetzt kurz vor Weihnachten so richtig in das Projekt vertieft habe. :rolleyes:


Mein Ziel wäre es in unter 25 Jahren fertig zu werden :lol:
und ich glaube ich musste in diesem Projekt auch erst auf das Release der goldenen GSkill Trident Z Royal warten :love: :lol:

Aktuell schaue ich mich noch um welche Hardware in Frage kommt aber ich halte euch auf dem laufenden.


Anhänge

  • k-Stargate_Ship.jpg
    415 KB · Aufrufe: 217

Corsair_Fan

Software-Overclocker(in)
na dann bin ich mal gespannt wie du das wieder topen willst. Ach ja jetzt weiß ich es die Cheops wird fliegen können:D

Zuletzt bearbeitet:
TE
capten10

capten10

Freizeitschrauber(in)
So ich fang dann einfach mal an.

Abgesehen von einigen fehlenden Maßen bzw. Winkeln galt mein höchstes Augenmerk der Glas Pyramide.
Denn das verkleben von Plexiglas gehörte bis dato nicht zu meinen Stärken.

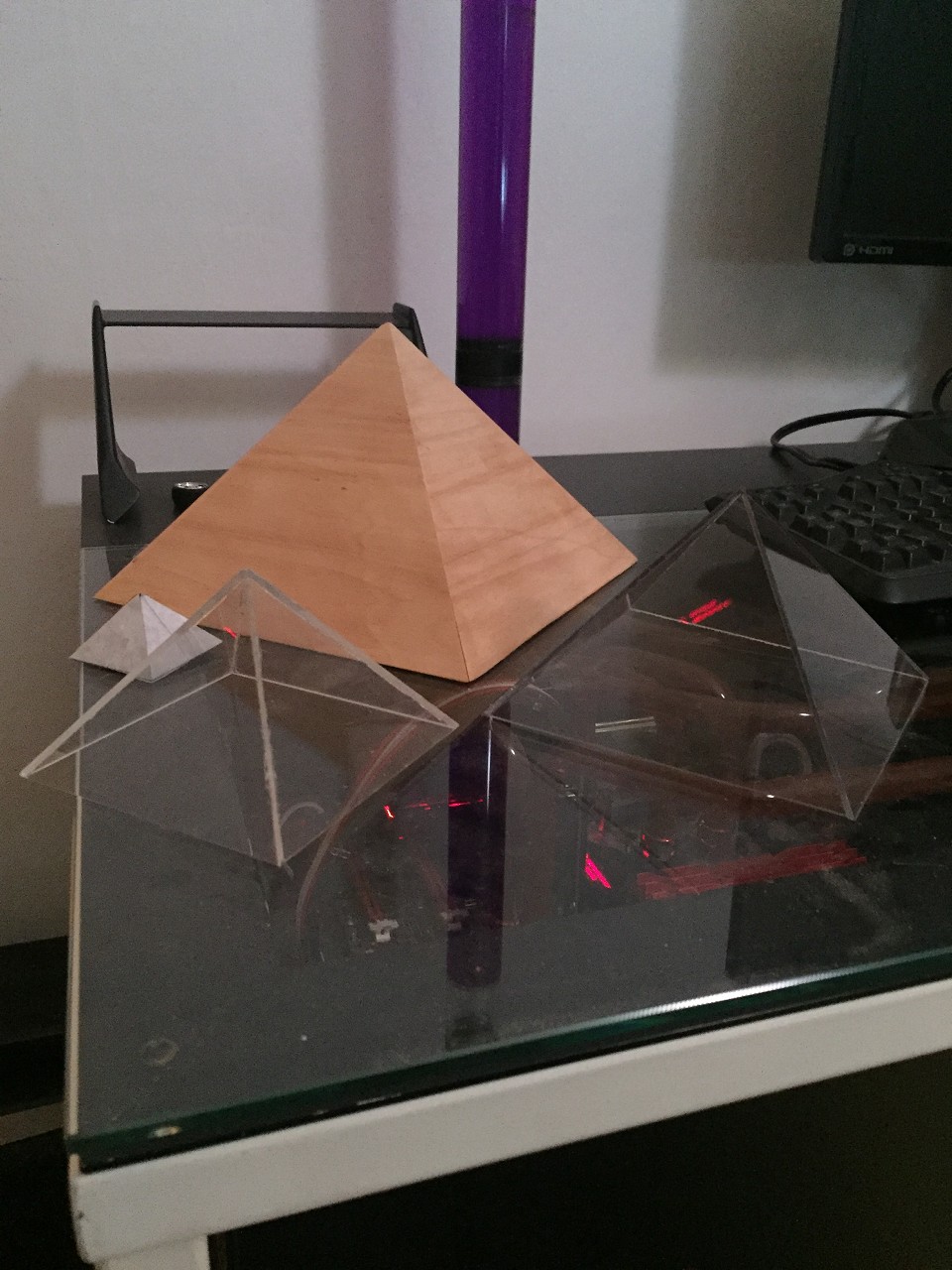

Nachdem ich den fehlenden Winkel mittels einer winzigen Origami Pyramide ermitteln konnte, erstellte ich zuerst eine kleine Holzpyramide
und dann versuchte ich mich an der Plexiglasverklebung.
Die Versuche verliefen sicherlich nicht optimal und waren alles andere als perfekt aber ich wusste somit worauf ich später zu achten habe.

k-img_2360-jpg.1029618

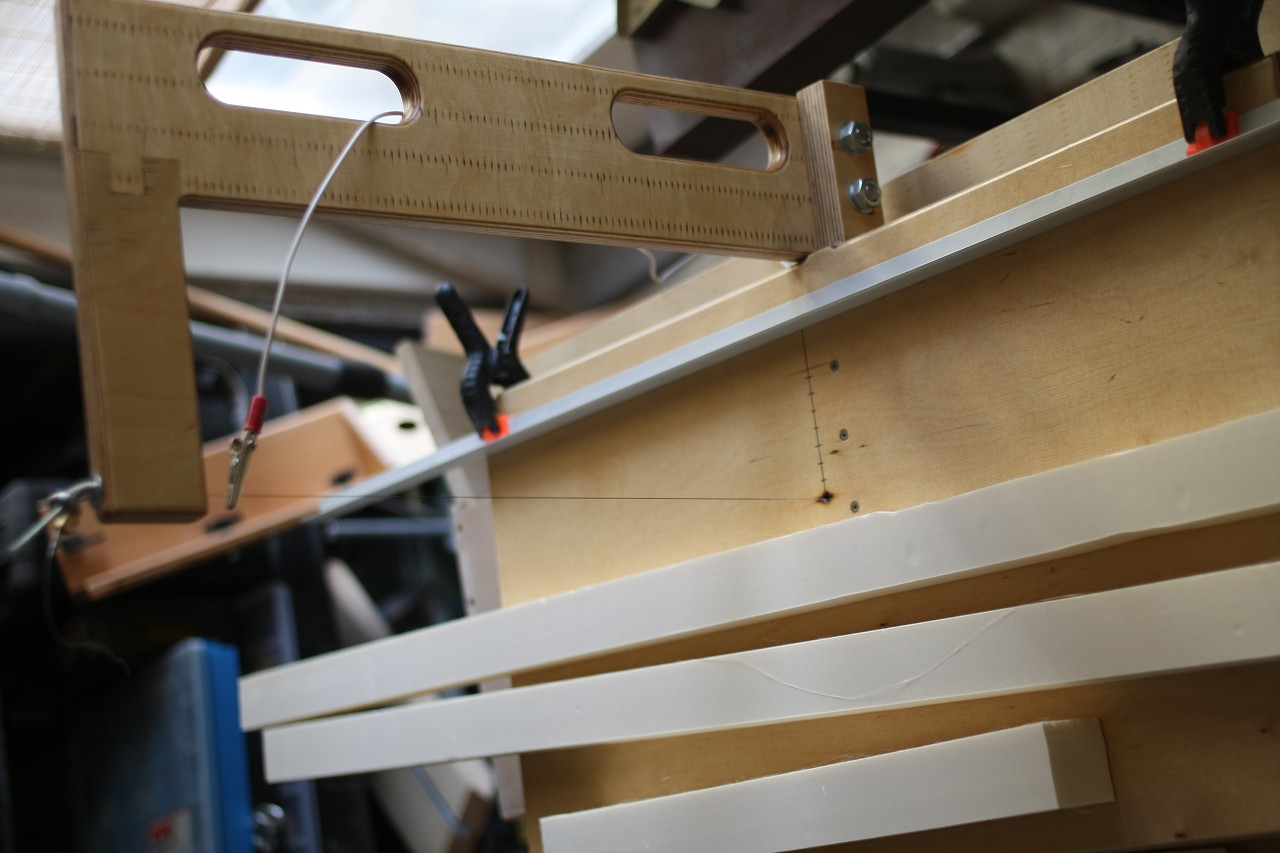

Nun kaufte ich mir Styrodur in 20,30 und 40mm Dicke und baute mir ein kleines Styropor Schneidegerät,
welches ich in dem Worklog Al`Kesh bereits näher erörterte.

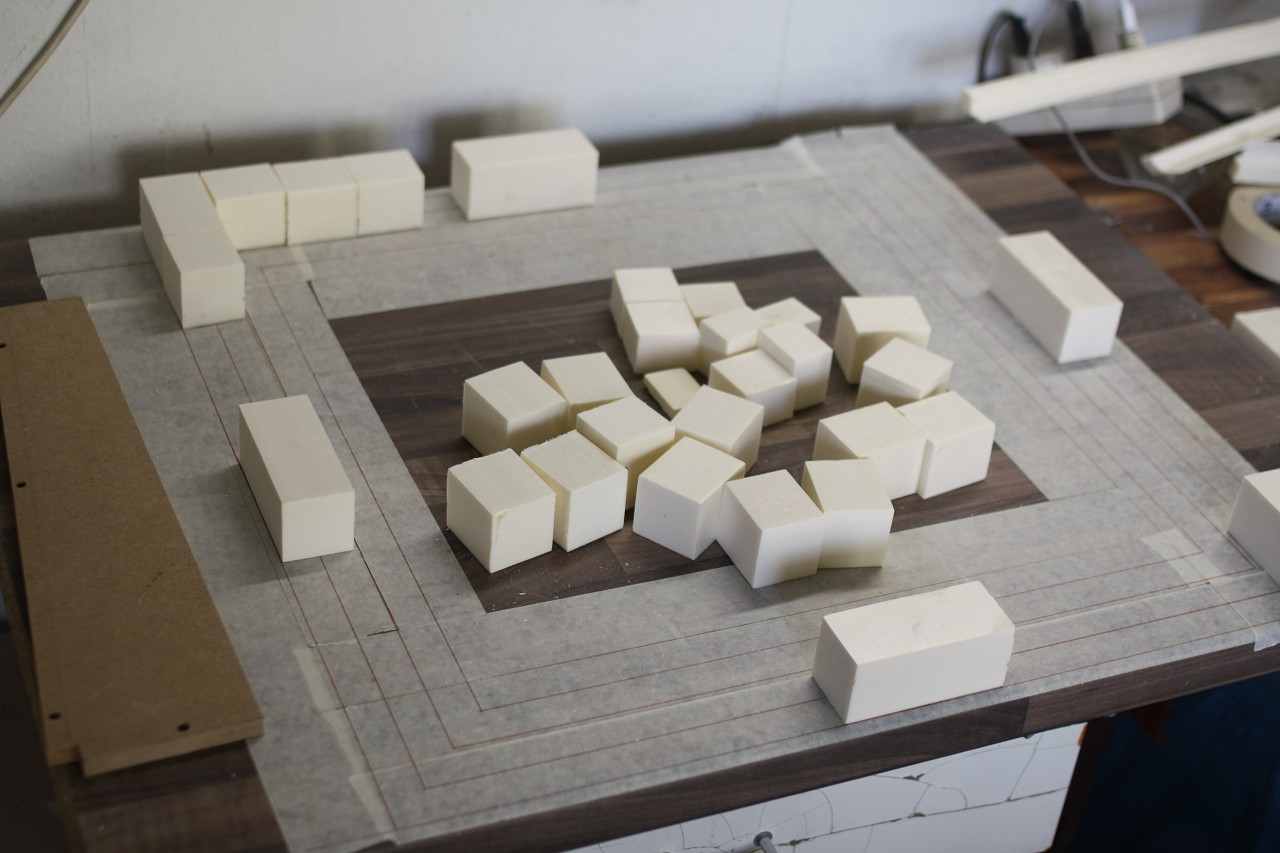

Das 30 und 40mm Styrodur schnitt ich nun in verschieden große Würfel.

k-img_2368-jpg.1029619


Als Fundament für die Glaspyramide entschied ich mich für 4 Stufen.
Die unterste wird 40mm hoch, jede weitere 30mm.

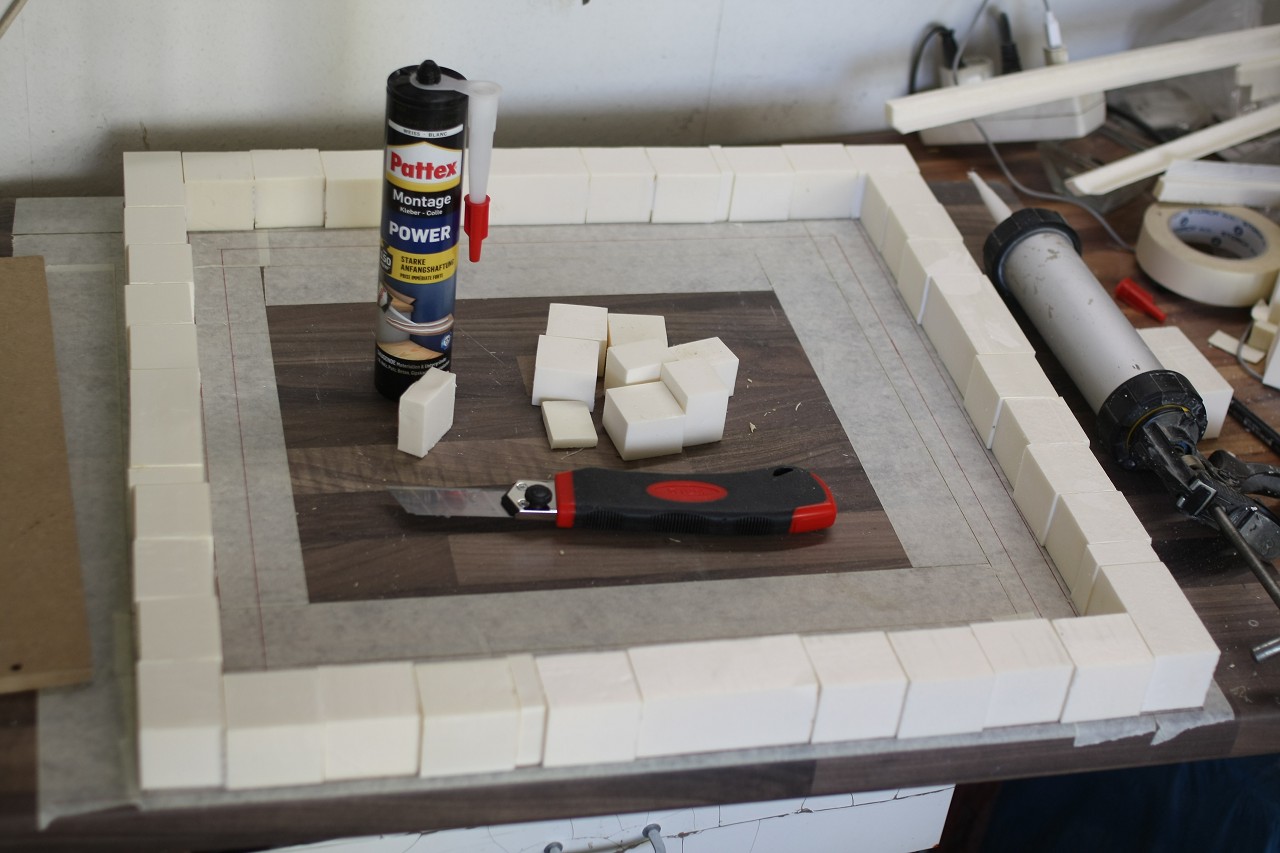

Dafür zeichnete ich mir jede Etage auf meiner Arbeitsfläche an und begann Würfel für Würfel planlos, aber innerhalb der Markierungen,
aneinander zu kleben.

k-img_2369-jpg.1029620


k-img_2370-jpg.1029621

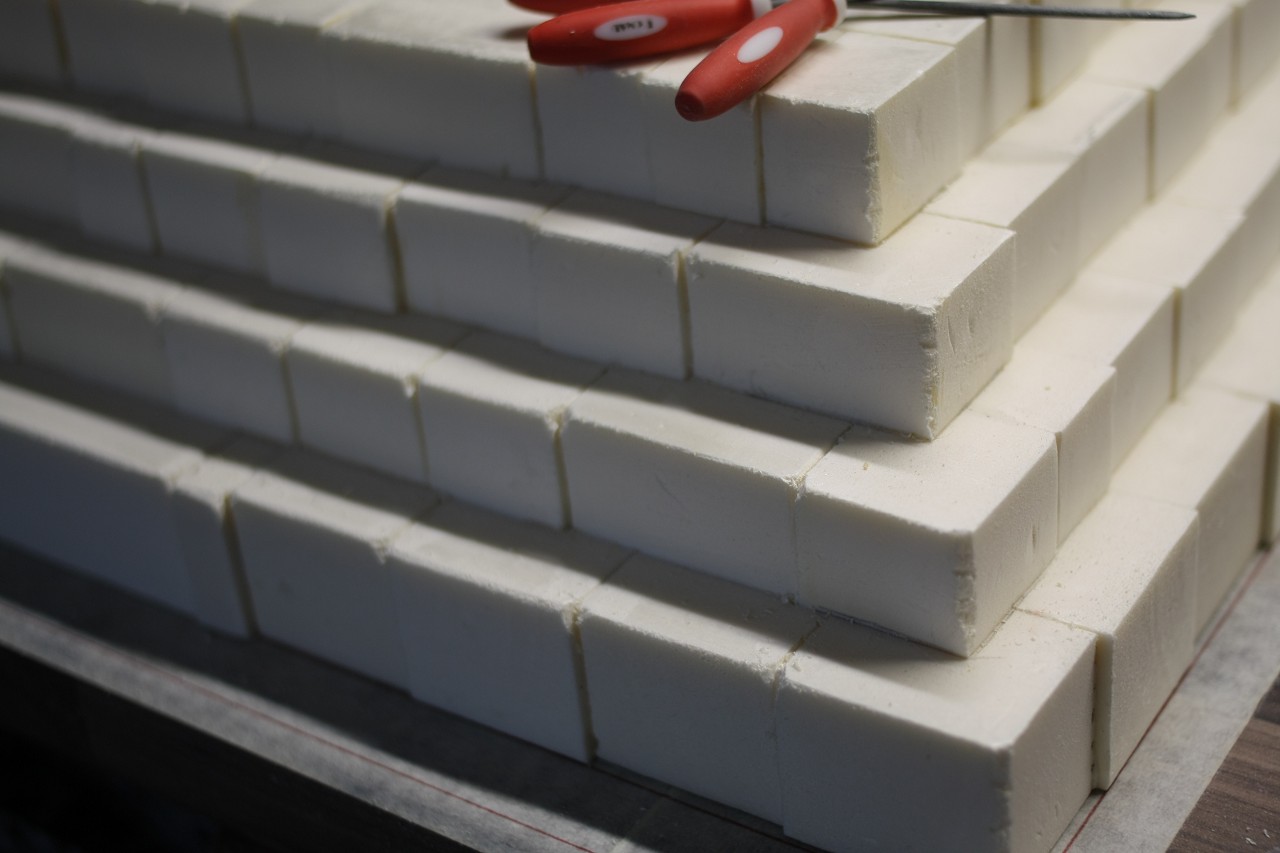

nachdem alle Etagen miteinander verklebt waren begann ich bereits vorab alle Würfel etwas anzuschleifen und abzuschrägen.

k-img_2379-jpg.1029622


Danach habe ich die Pyramide mit Quarzsand haltiger Farbe angestrichen.
Den Quarzsand brauche ich vom Effekt her eigentlich weniger
aber wenn ich die Körnung später abschleife erziele ich den gewünschten Effekt ;)

k-img_2386-jpg.1029623

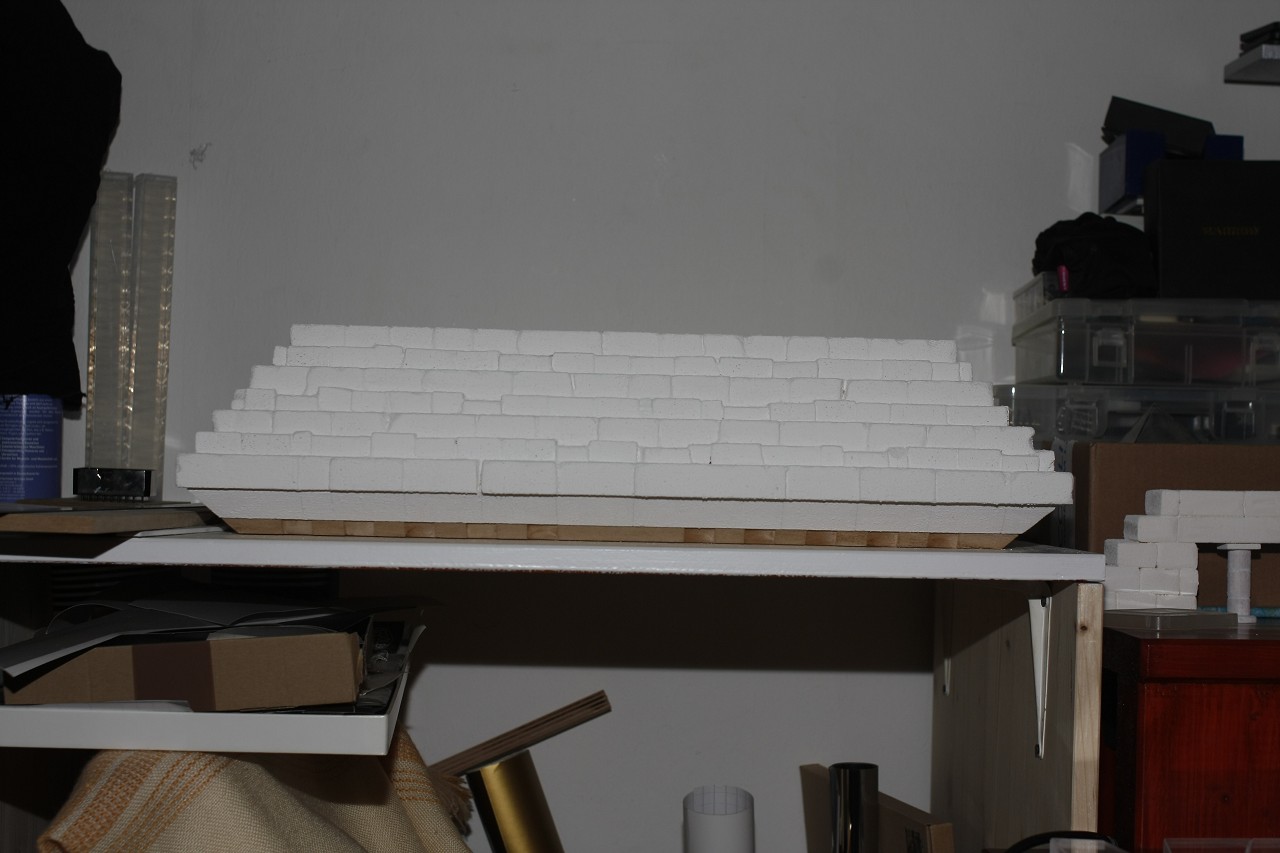

So schloß ich die Arbeiten 2015/16 ab und parkte die Pyramide ab.

k-img_2387-jpg.1029624


Nun der nächste Schritt.
Nicht wundern, die Fotos habe ich jetzt erst im Winter gemacht, die Vorrichtung selbst baute ich schon vor zwei Jahren.

Mit meiner billigen Tischkreissäge konnte ich alles andere als präzise arbeiten, da sie sehr ungenau war und der ganze Motor von Hause aus schon schief installiert war.
Dadurch wurde das Plexiglas immer zu stark beansprucht was Rissbildung beim Verkleben verursachte.
Eine Justierschraube gab es dafür leider nicht.

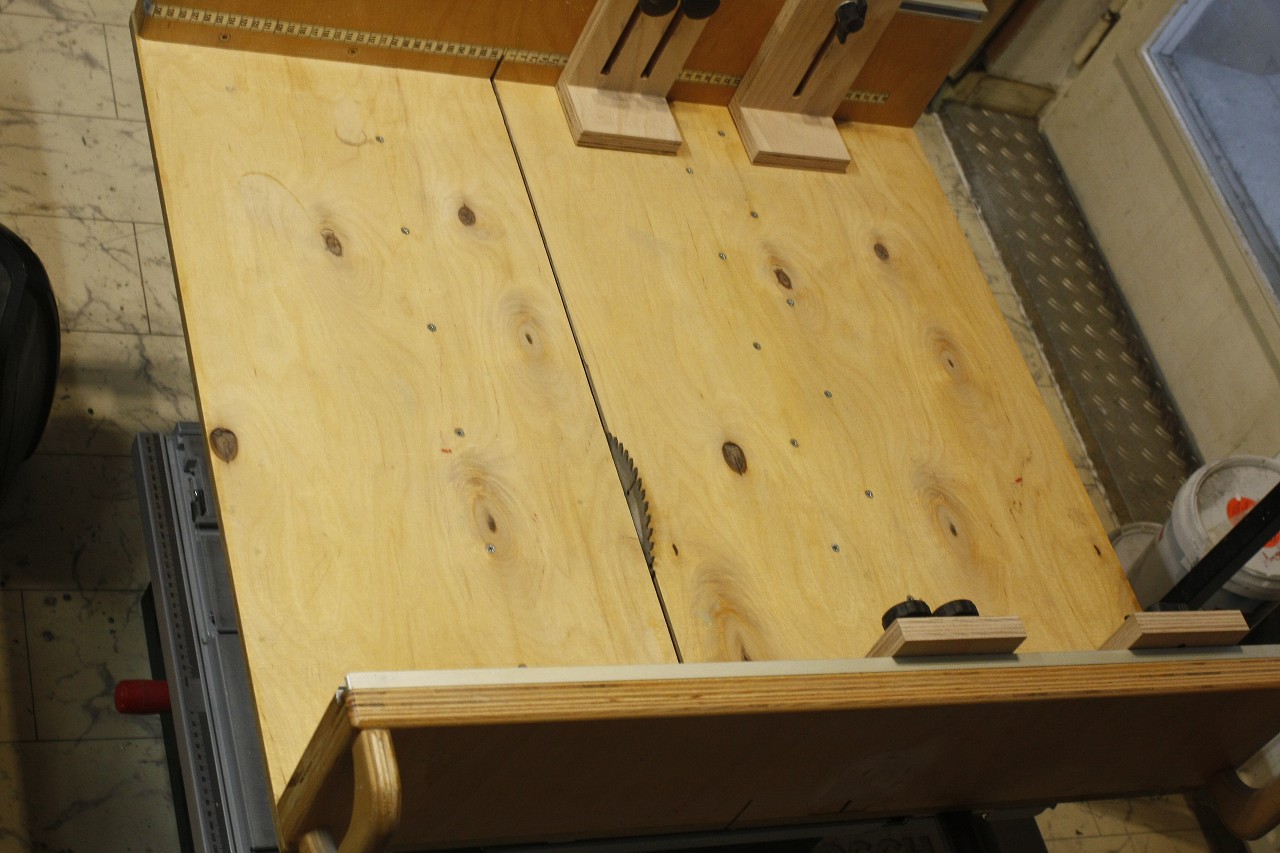

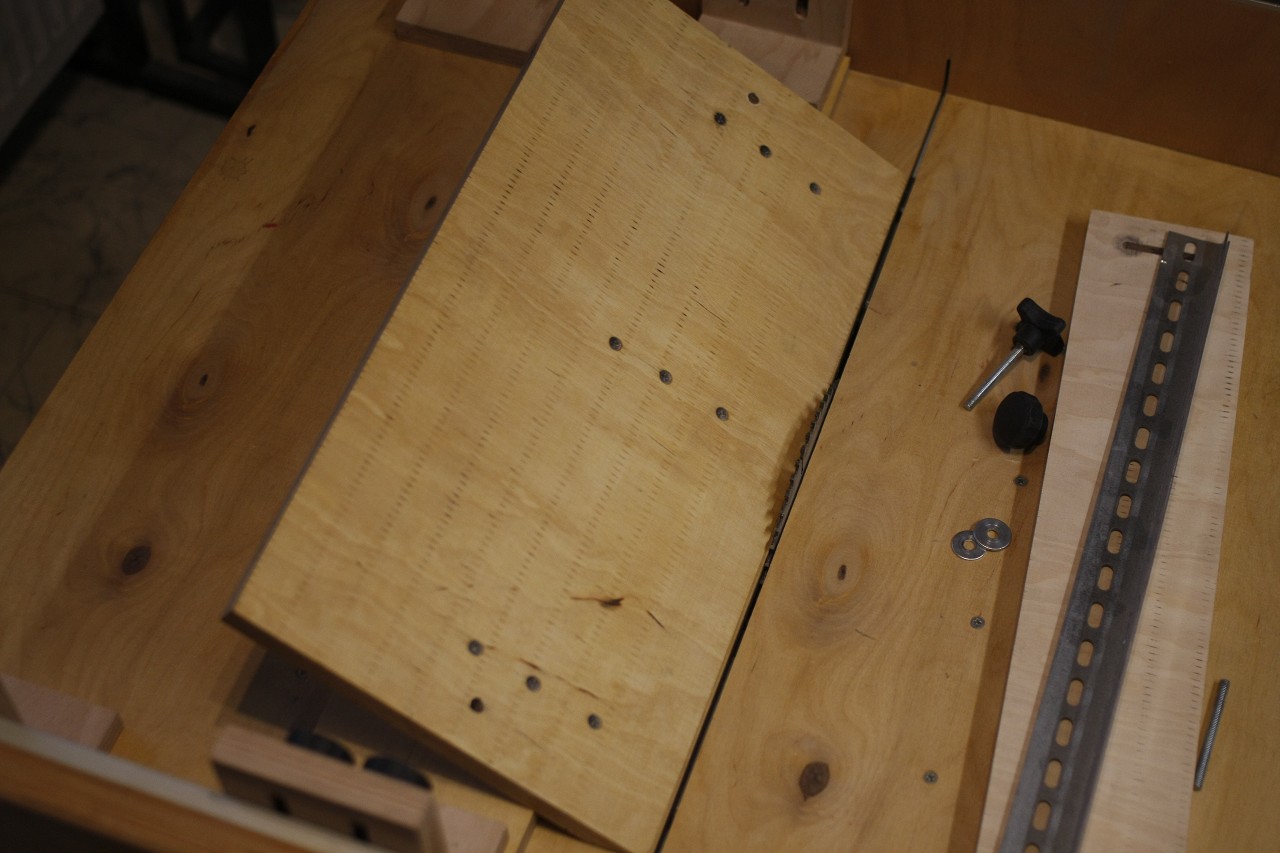

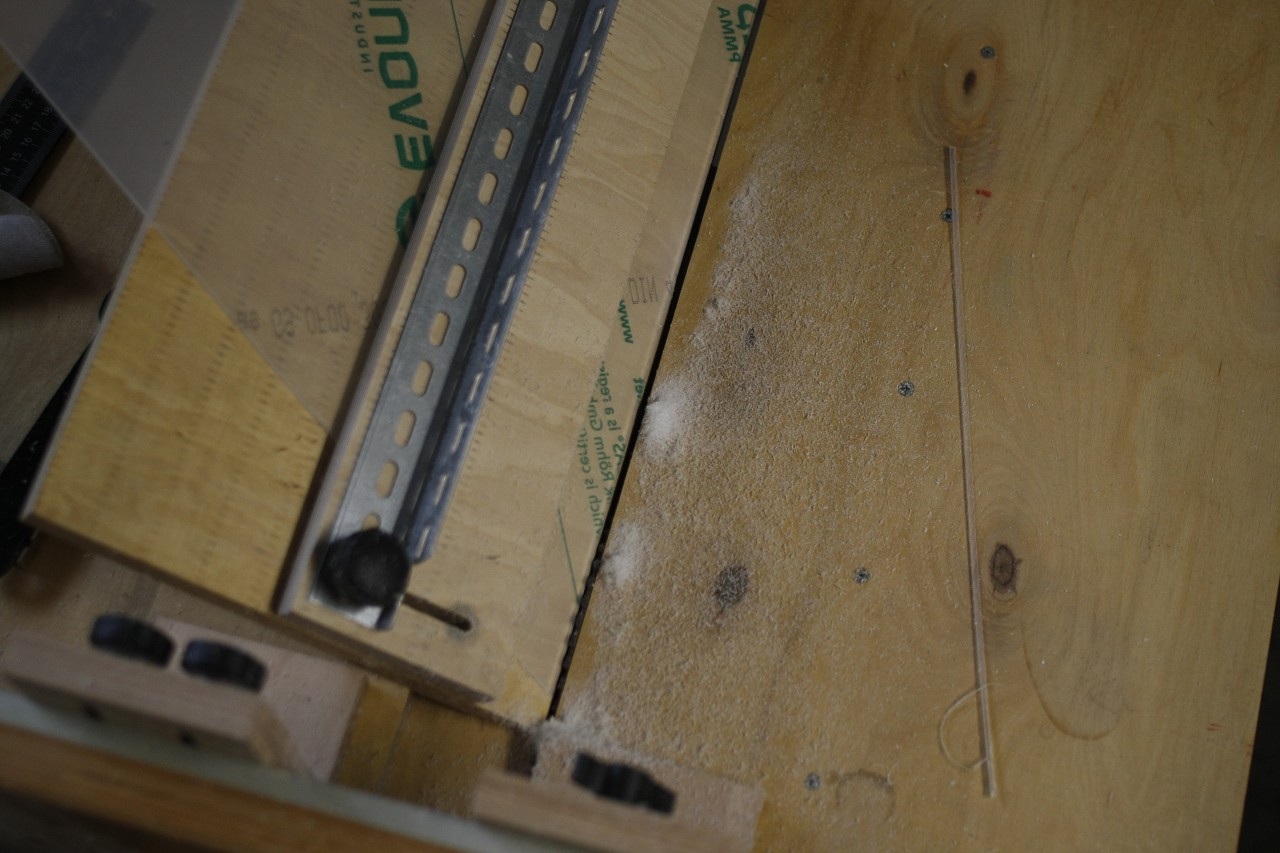

Also baute ich mir für diese Säge einen Schiebeschlitten welcher die Schrägstellung des Sägeblattes ausglich.

k-_mg_4238-jpg.1029625


k-_mg_4239-jpg.1029626

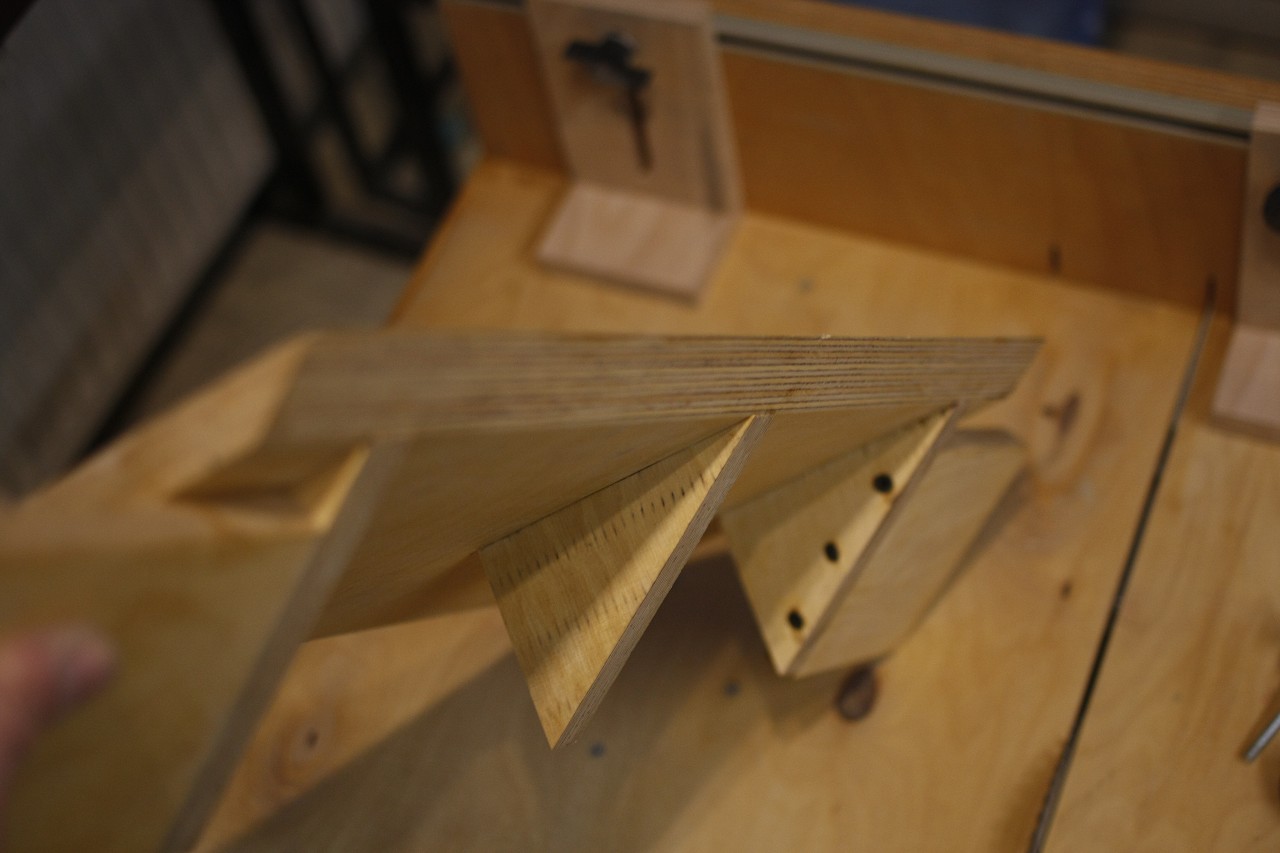

Da ich die Winkelverstellung der Kreissäge nun nicht mehr verwenden konnte ohne den Schiebeschlitten zu zerstören
brauchte ich nun noch eine Auflage im passenden Winkel für die Pyramide.

k-_mg_4242-jpg.1029627


k-_mg_4243-jpg.1029628

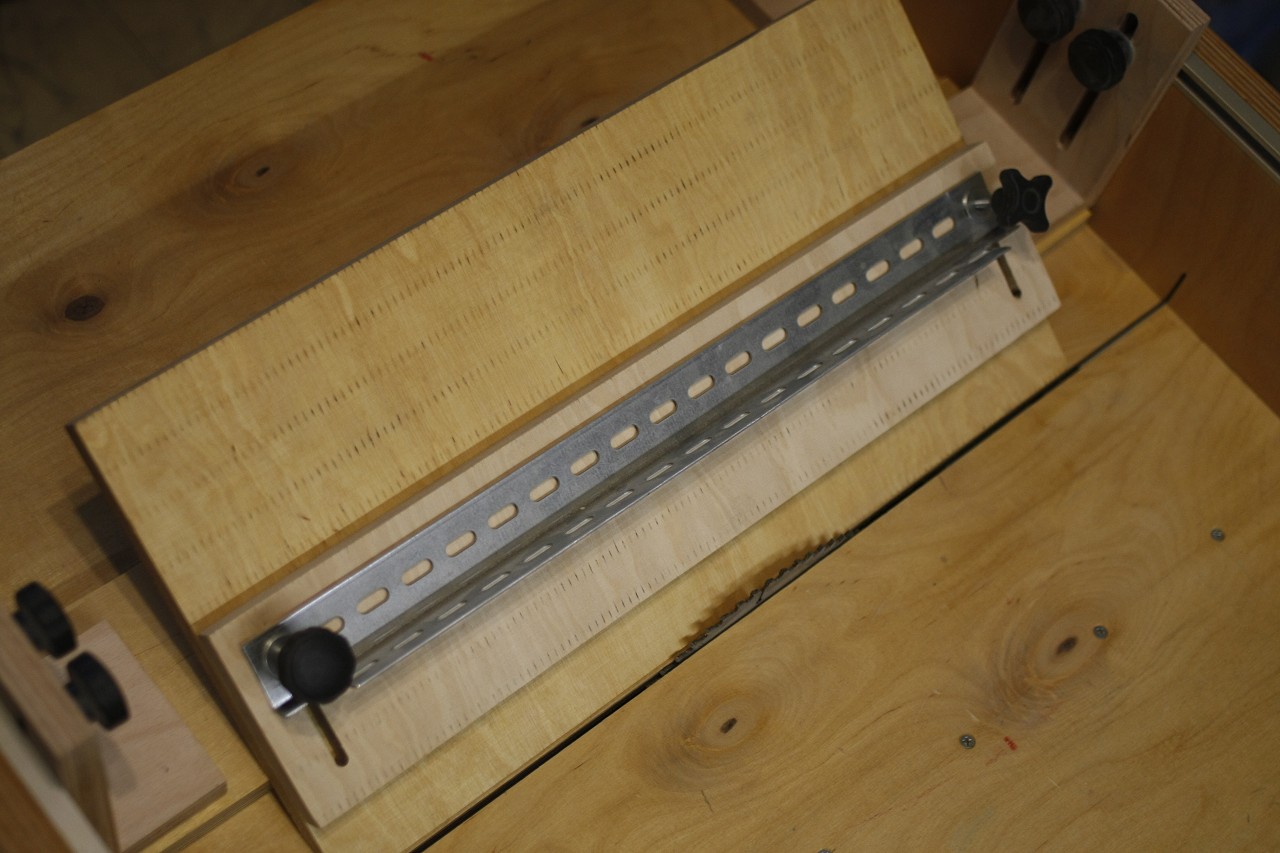

Auf diesem Winkel kann ich nun mittels dieser Halterung die Werkstücke einspannen.

k-_mg_4245-jpg.1029629


So das war es aus der Vergangenheit, nun geht's im jetzt weiter.

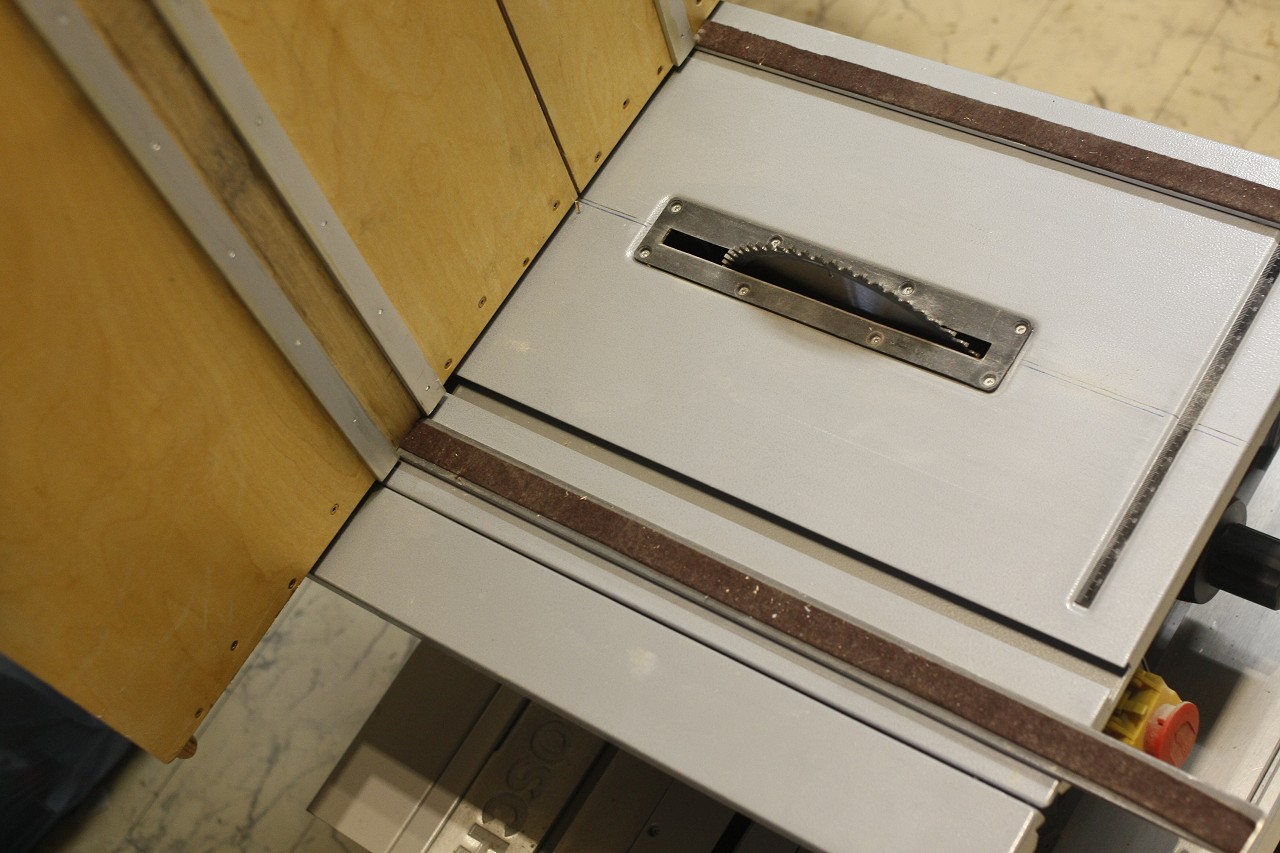

Auf meiner neuen Bosch schnitt ich mir jetzt alle Teile der Glaspyramide zurecht.

k-_mg_4246-jpg.1029630

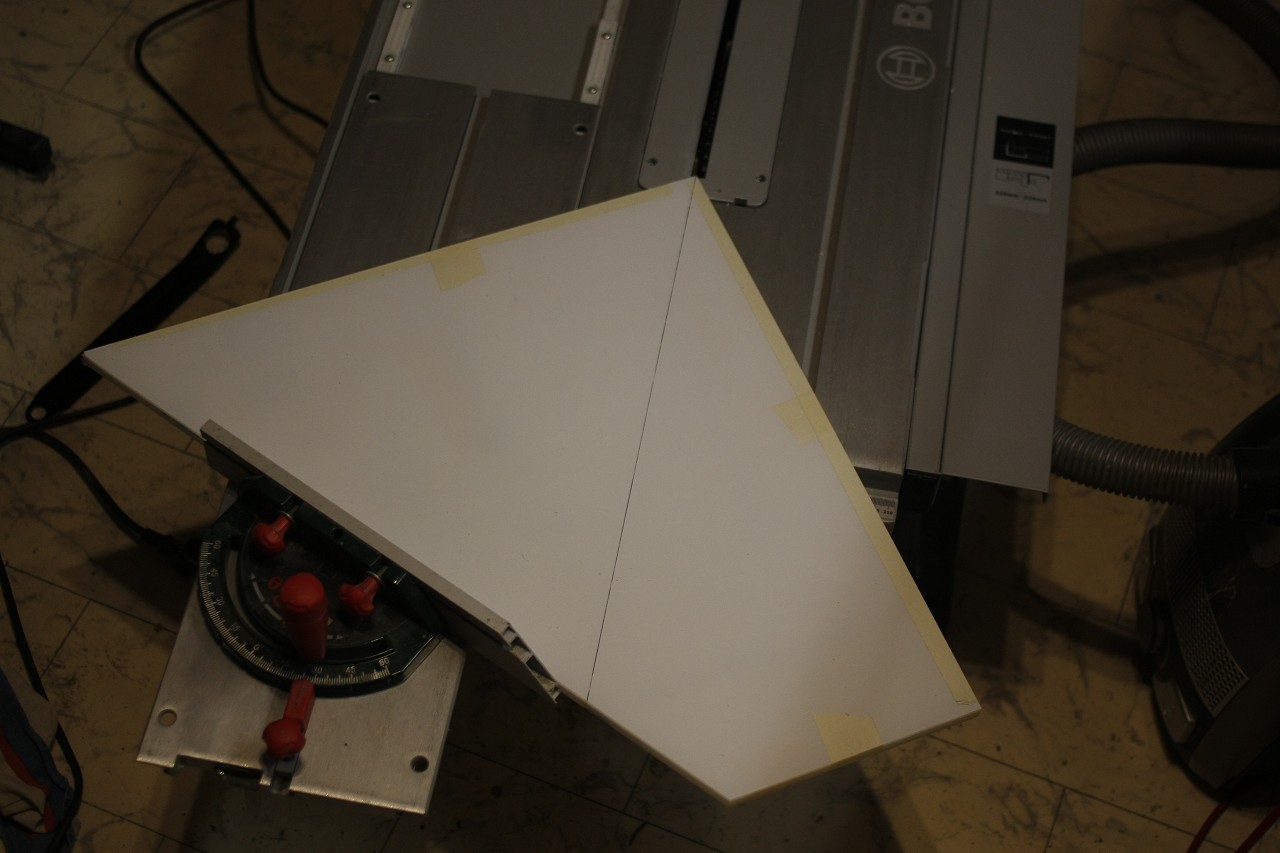

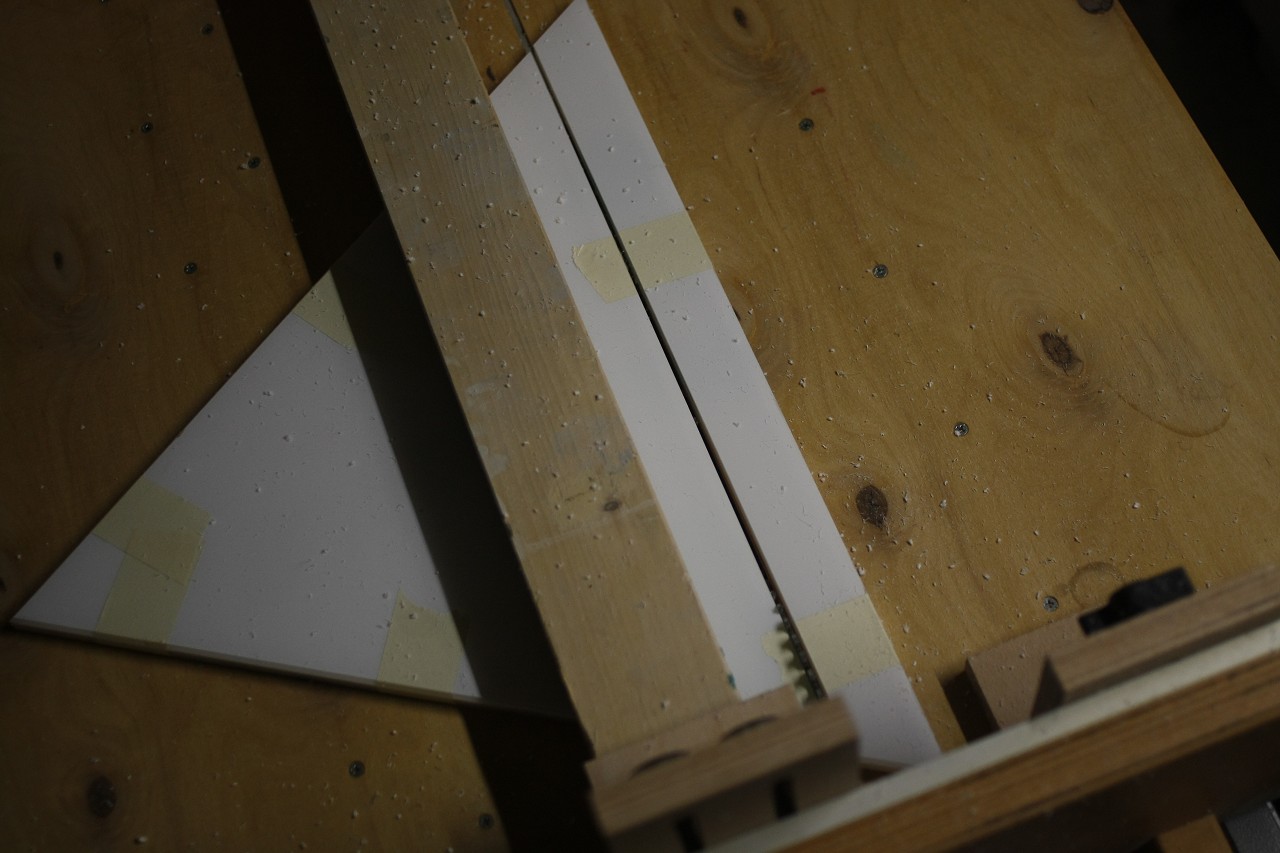

Danach spannte ich jede Platte einzeln auf den Schiebeschlitten und schnitt die Außenkanten auf Gehrung

k-_mg_4247-jpg.1029631


Nun schnitt ich die Platten noch auf die richtige Höhe zu und fertig.

k-_mg_4249-jpg.1029632

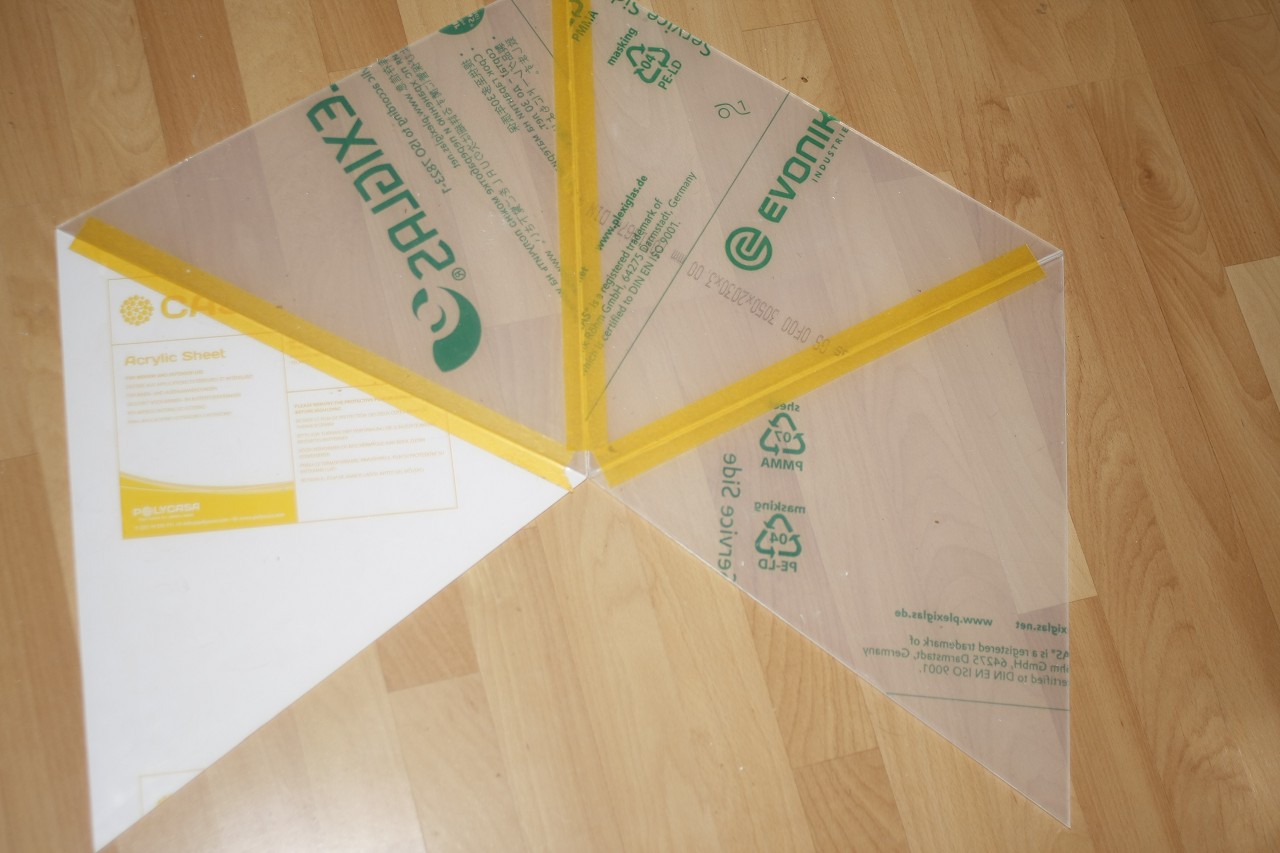

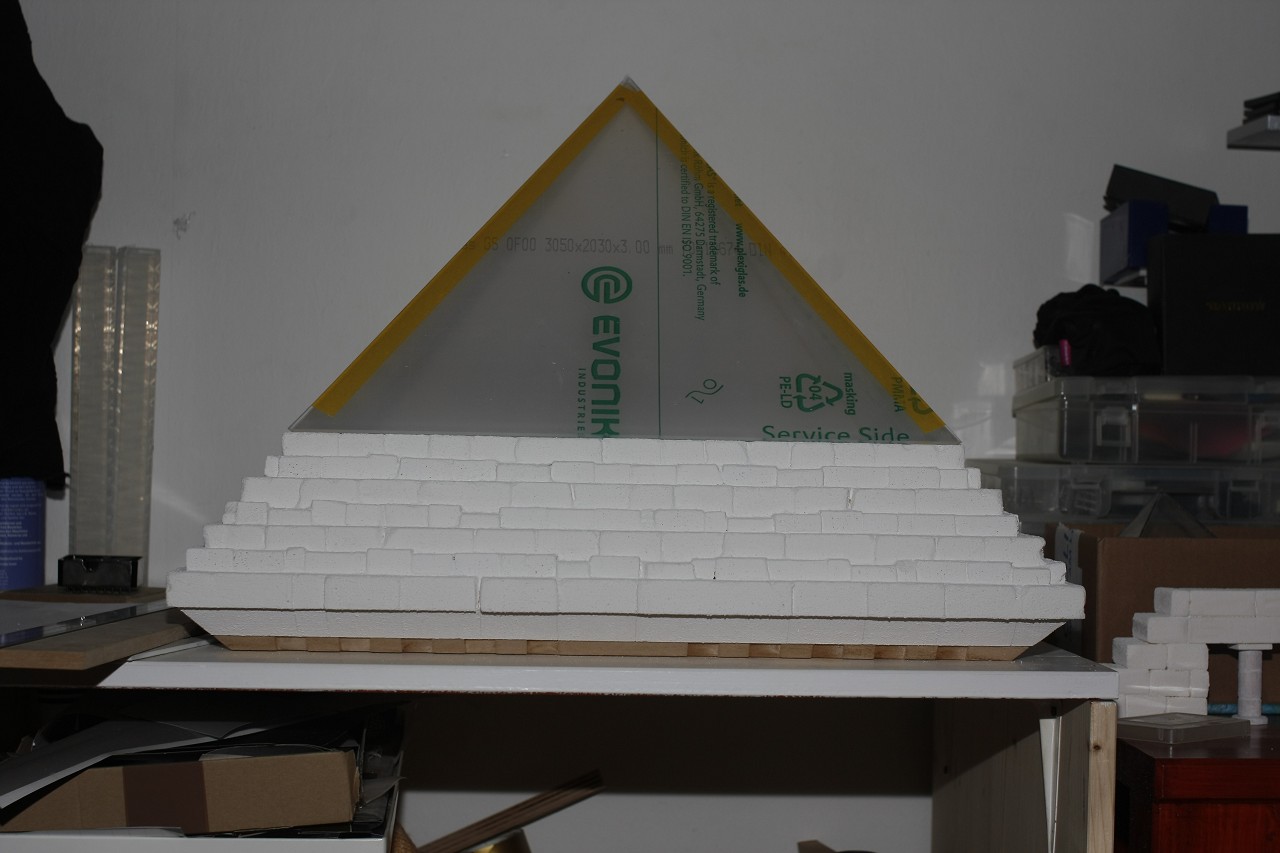

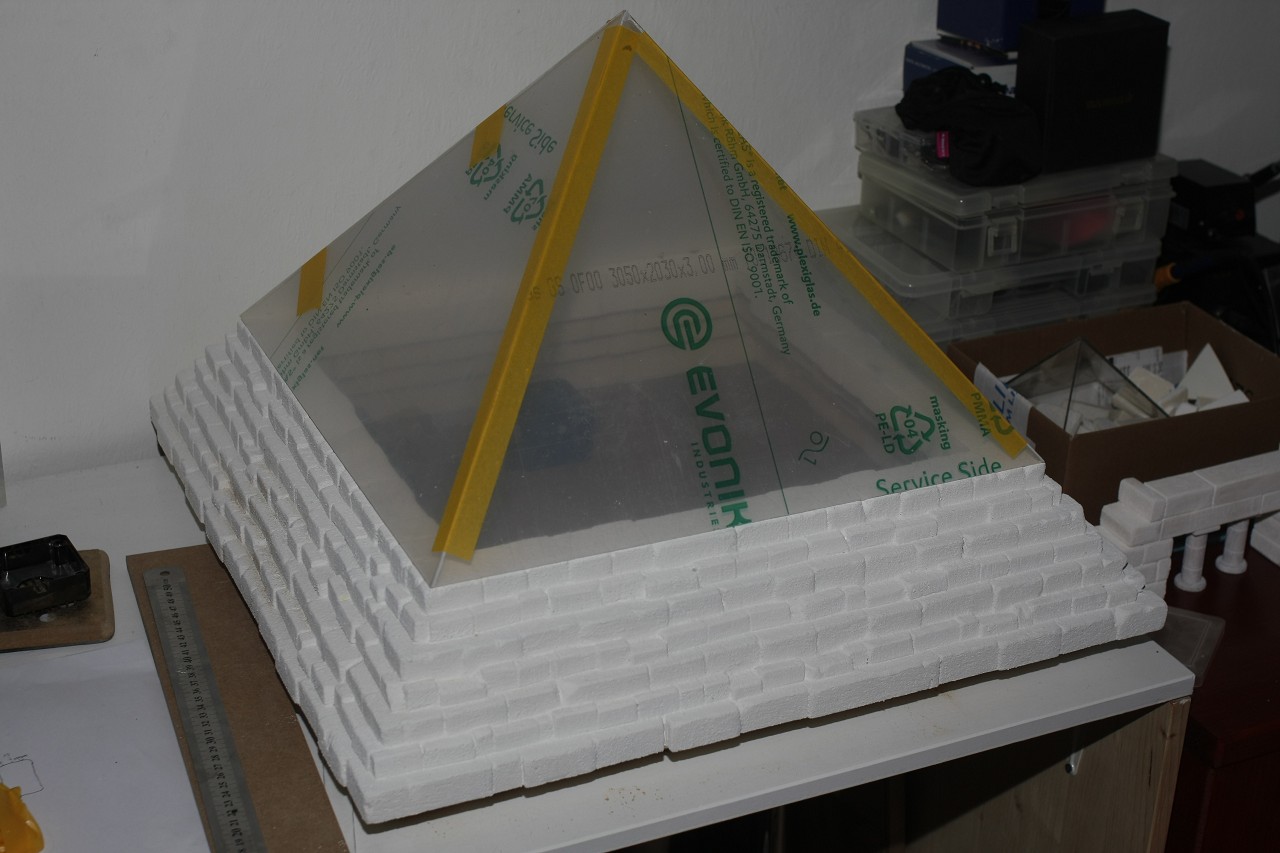

Mit dem Ergebnis bin ich mehr als zufrieden, die Platten selbst

k-_mg_4249b-jpg.1029633

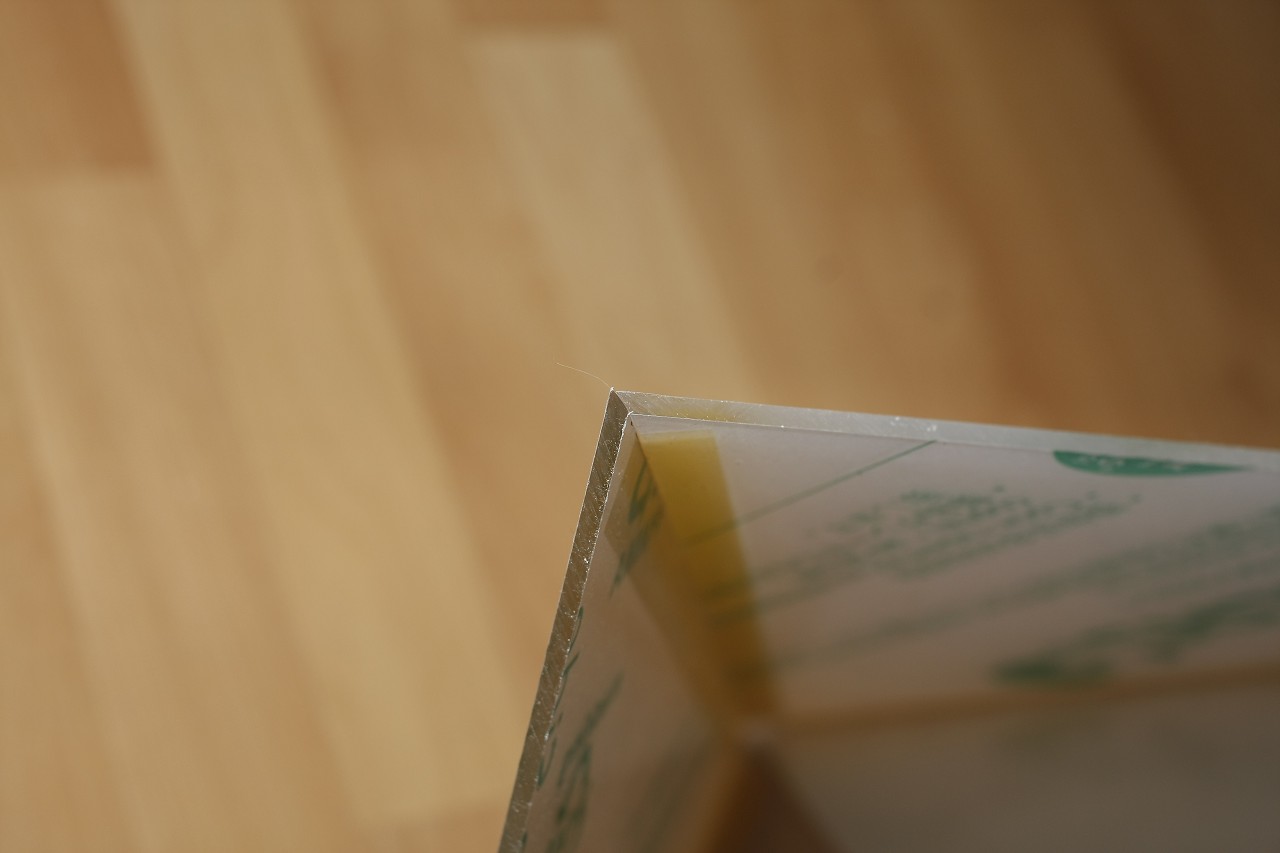

als auch die Gehrung passen perfekt zusammen

k-_mg_4249c-jpg.1029634

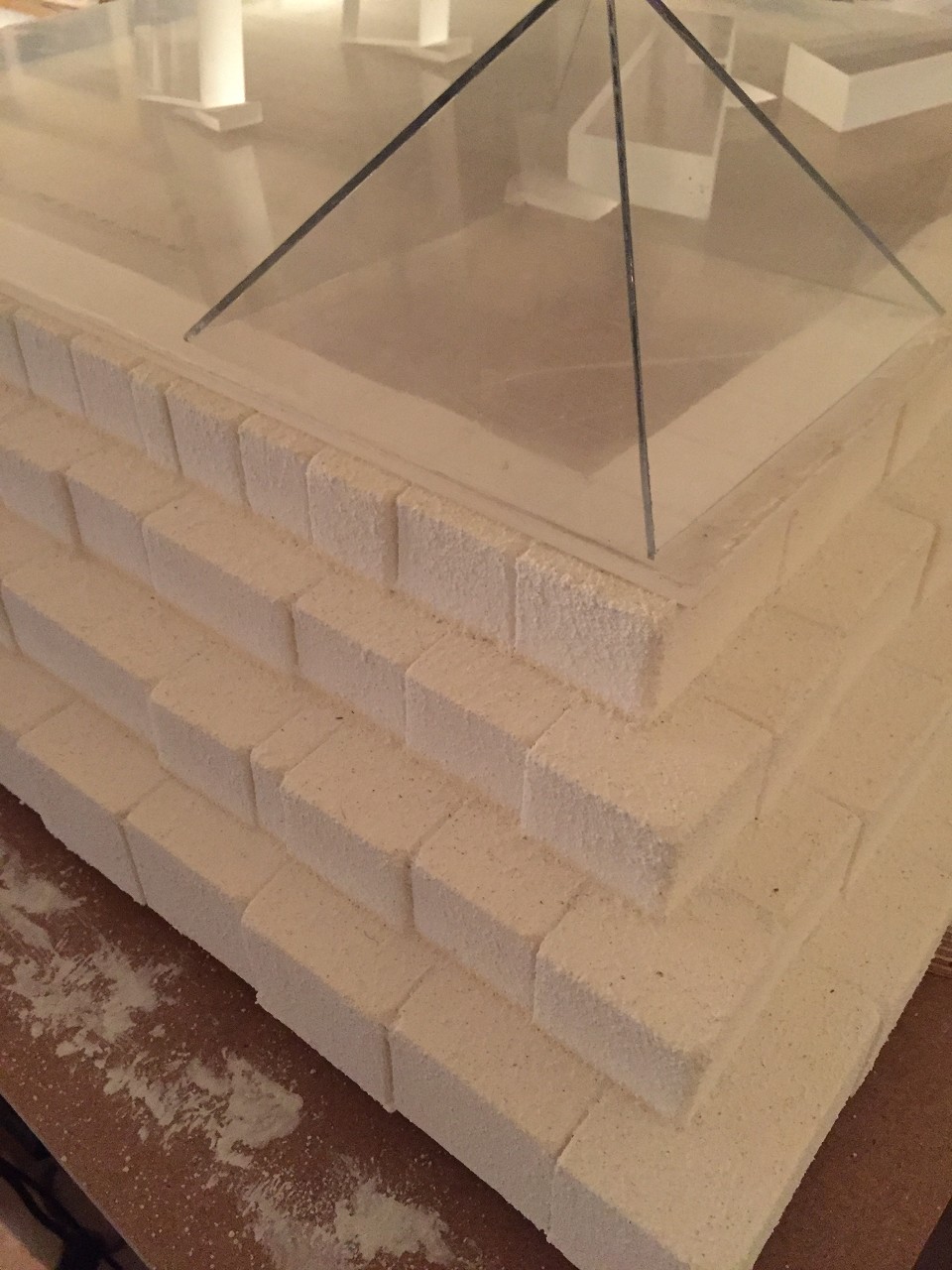

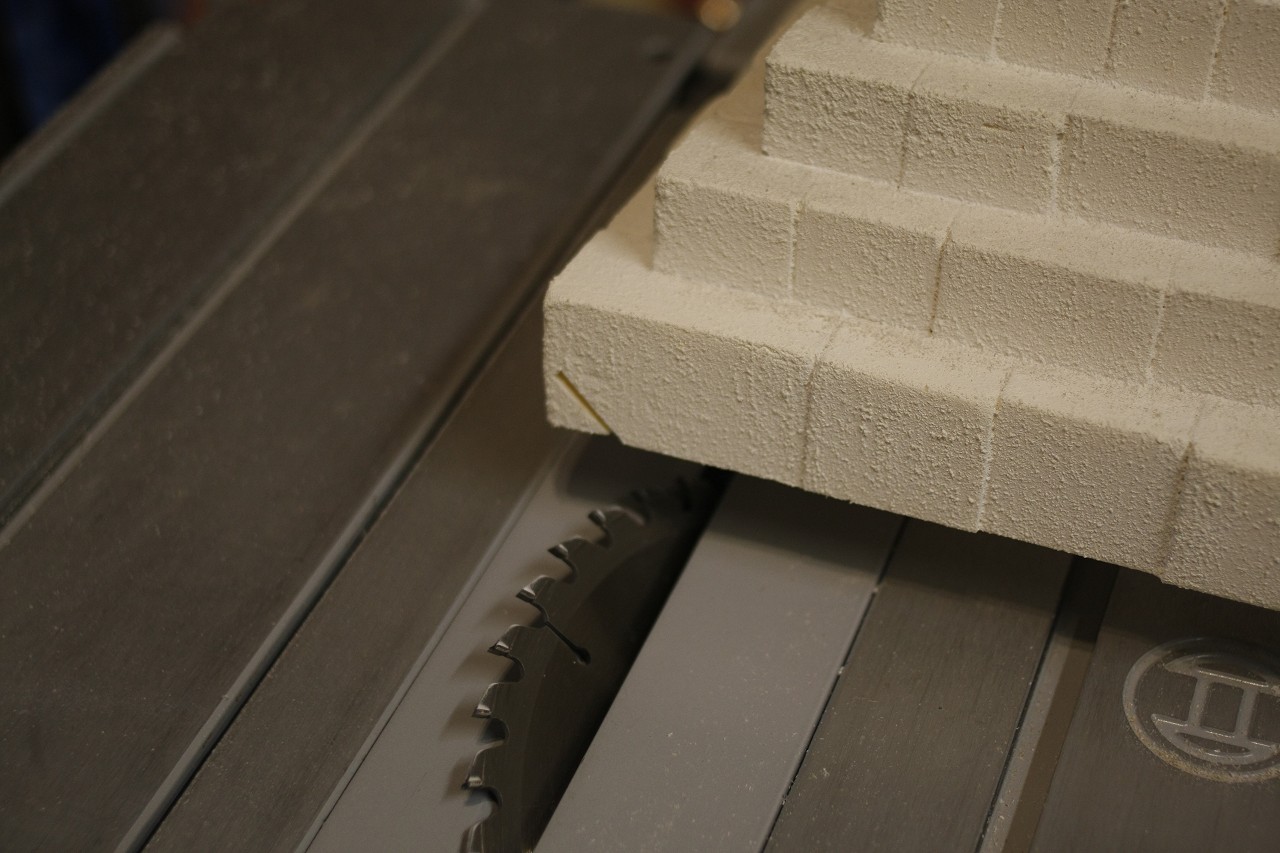

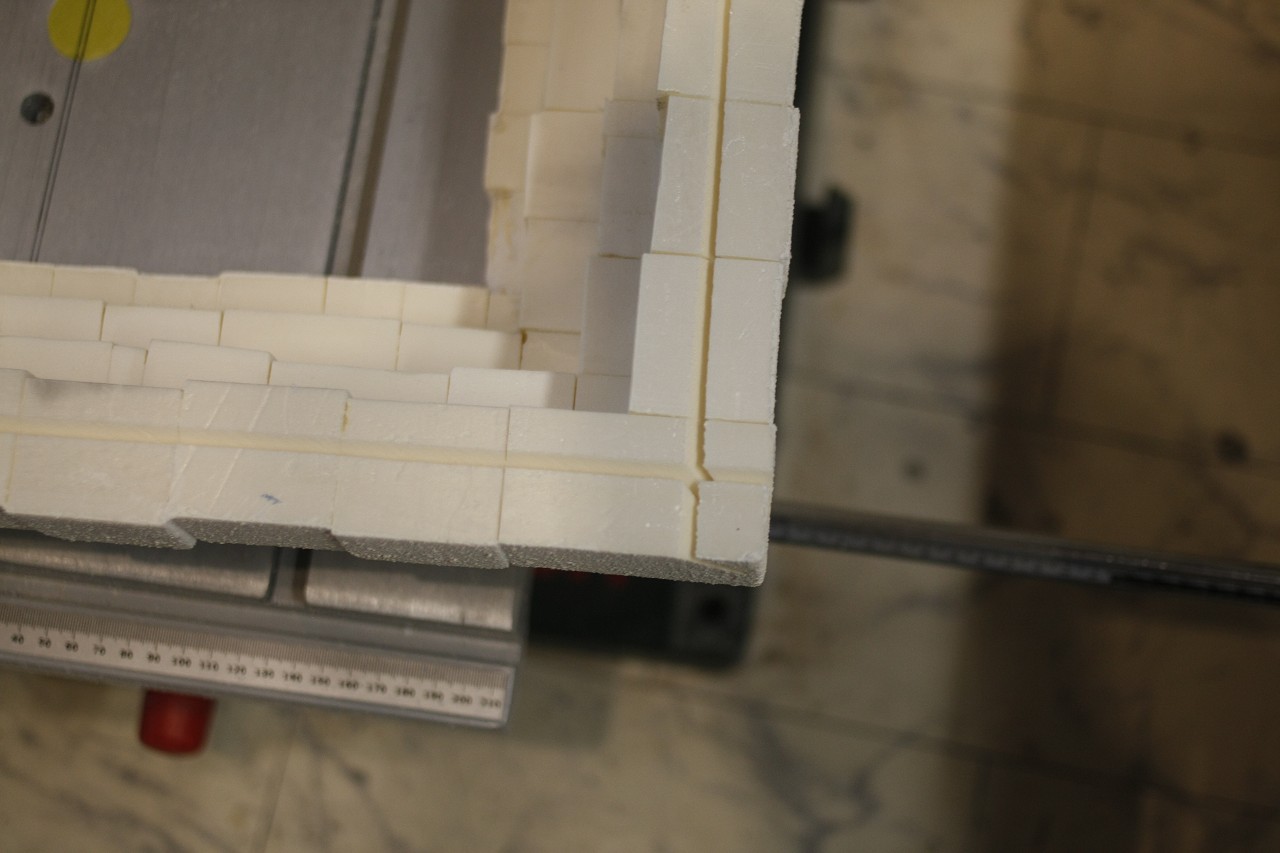

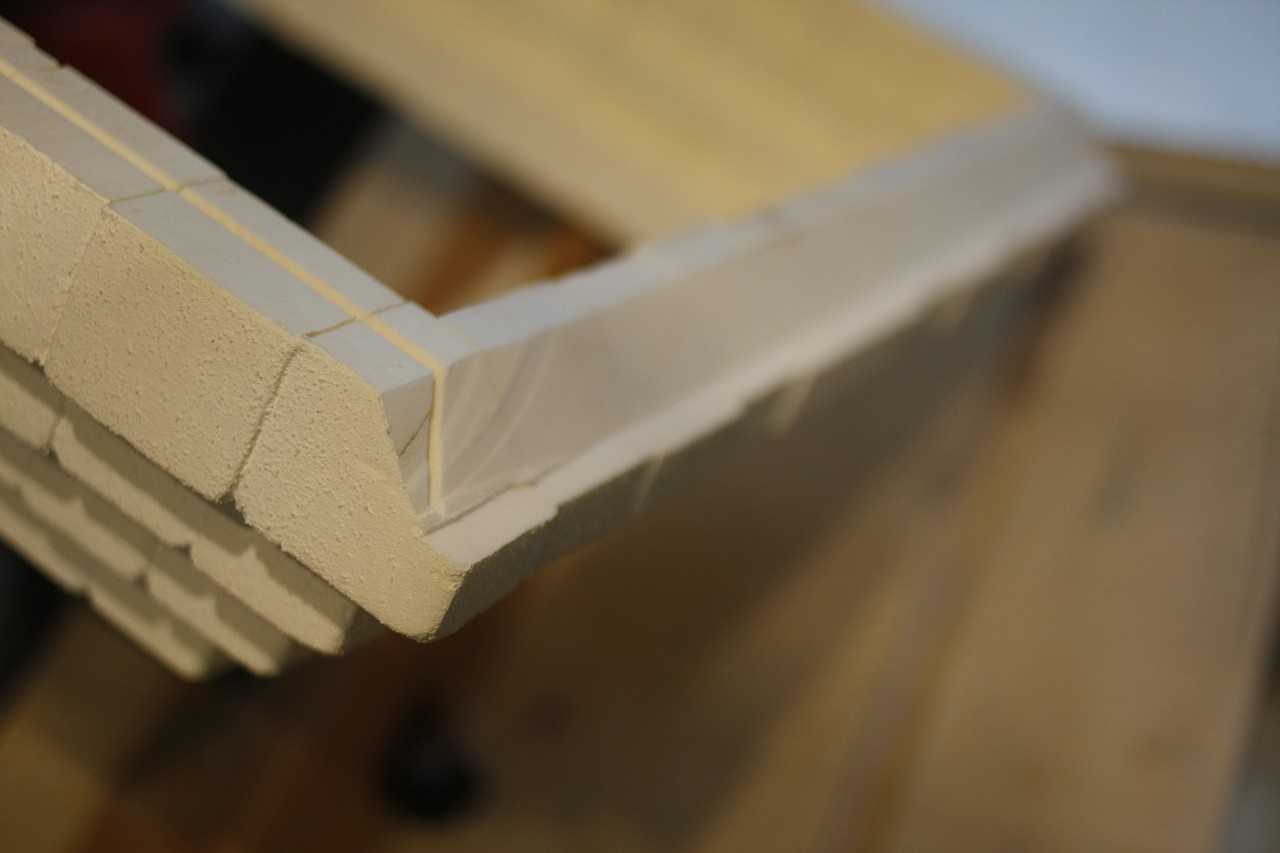

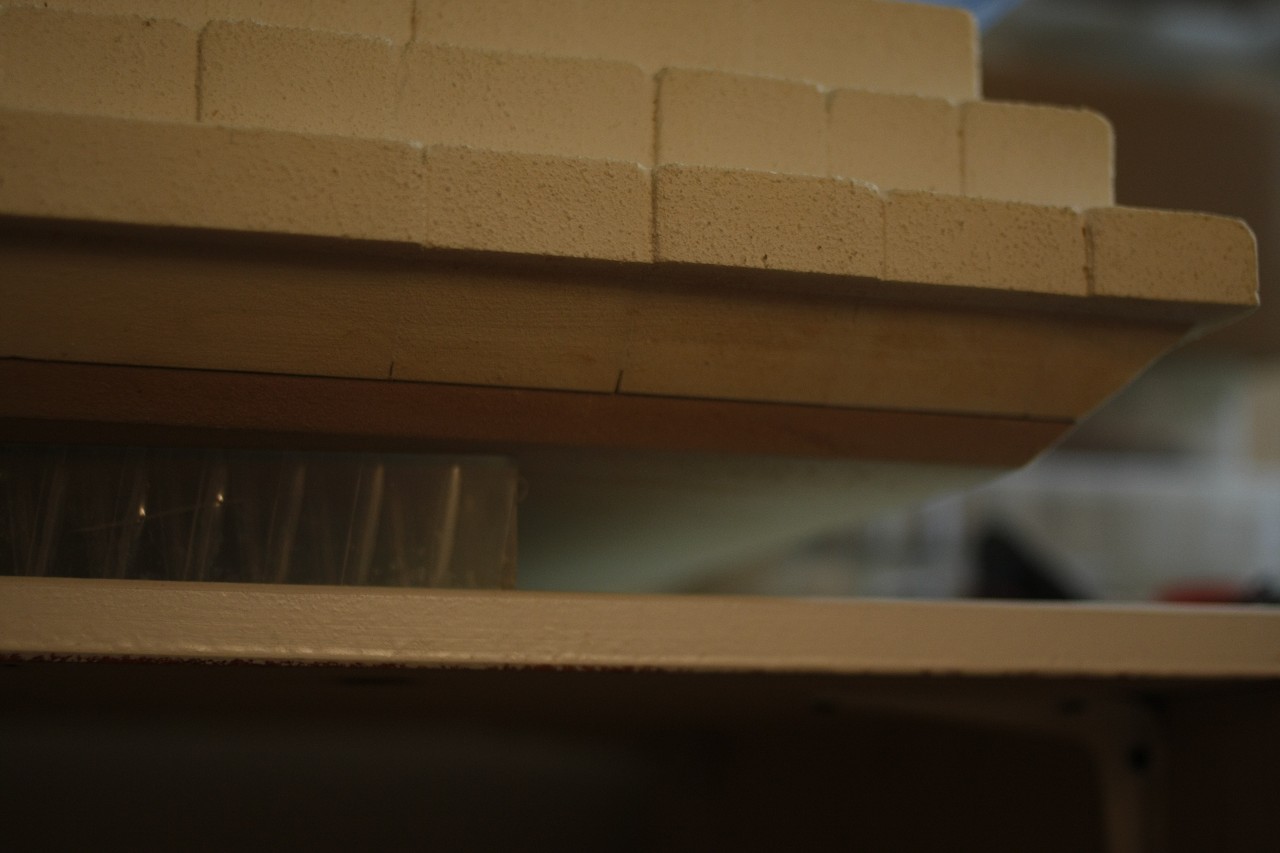

Das Fundament schrägte ich nun zum Boden hin auf 45Grad an

k-_mg_4251-jpg.1029635


k-_mg_4252-jpg.1029636

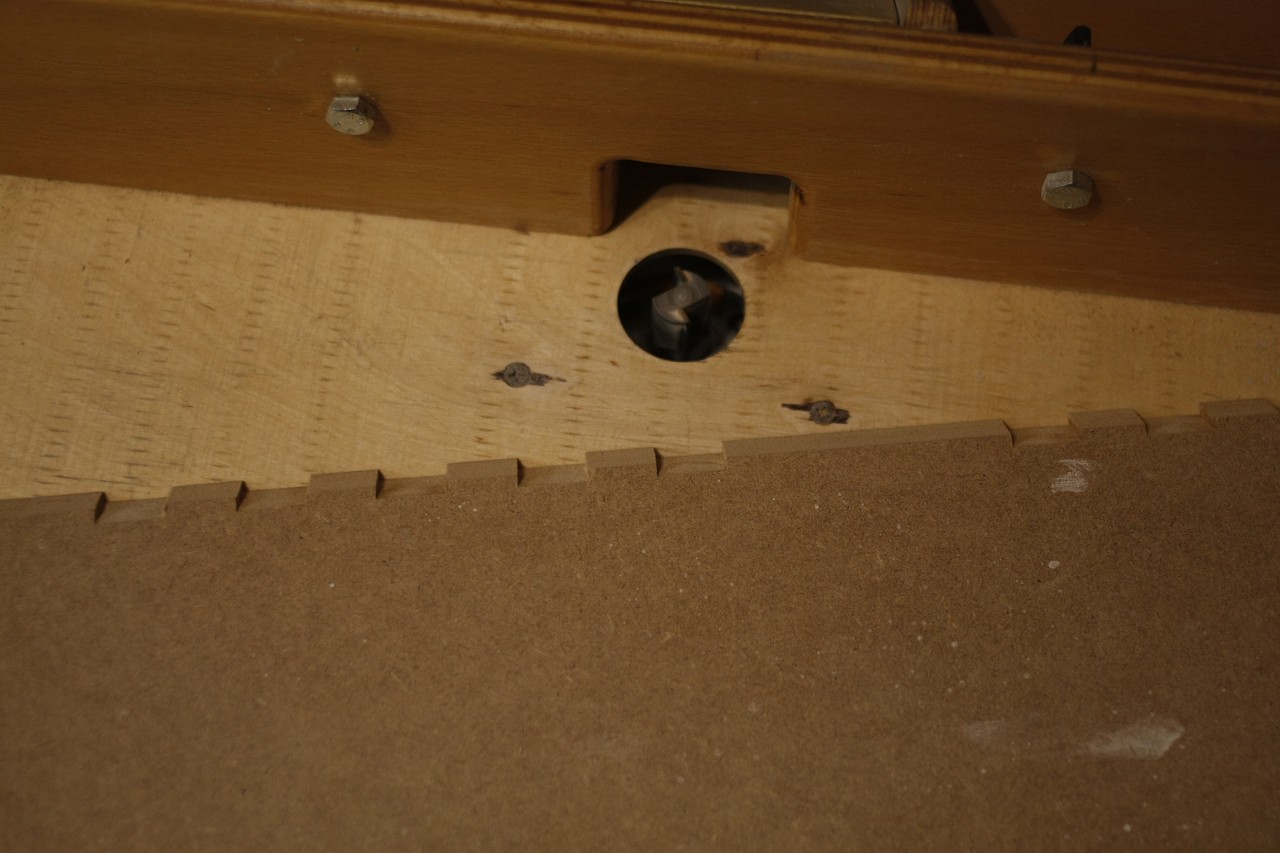

und schob das ganze über den Frästisch

k-_mg_4253-jpg.1029637


Das gefällt mir :love:
Als Grundplatte hab ich mir eine 12mm mdf Platte zugeschnitten

k-_mg_4255-jpg.1029638


welche ich danach weiter mit der Oberfräse bearbeitet habe.

k-_mg_4258-jpg.1029639


Jo das macht doch schon mal was her.
Wie ihr hier seht habe ich die Stufen weiter ausgearbeitet.

k-_mg_4261-jpg.1029640

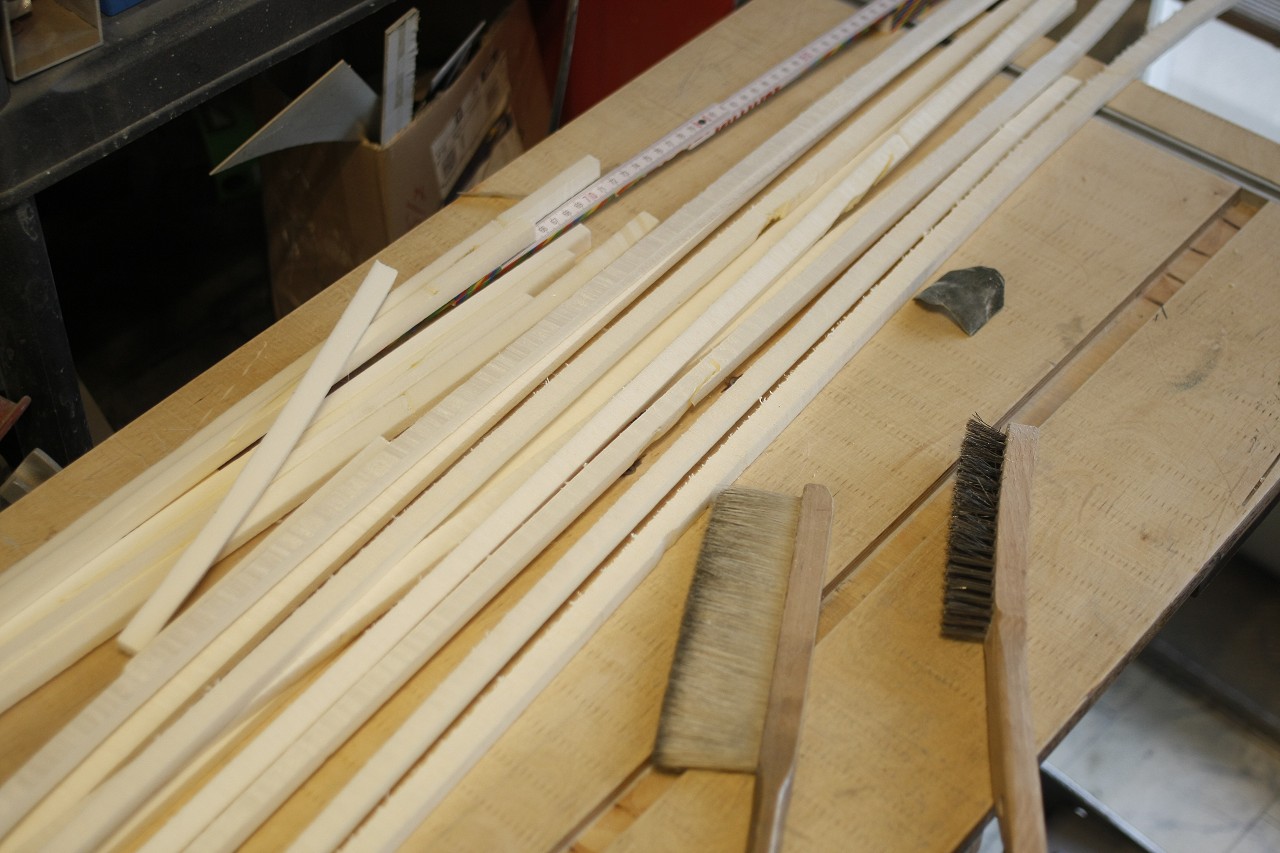

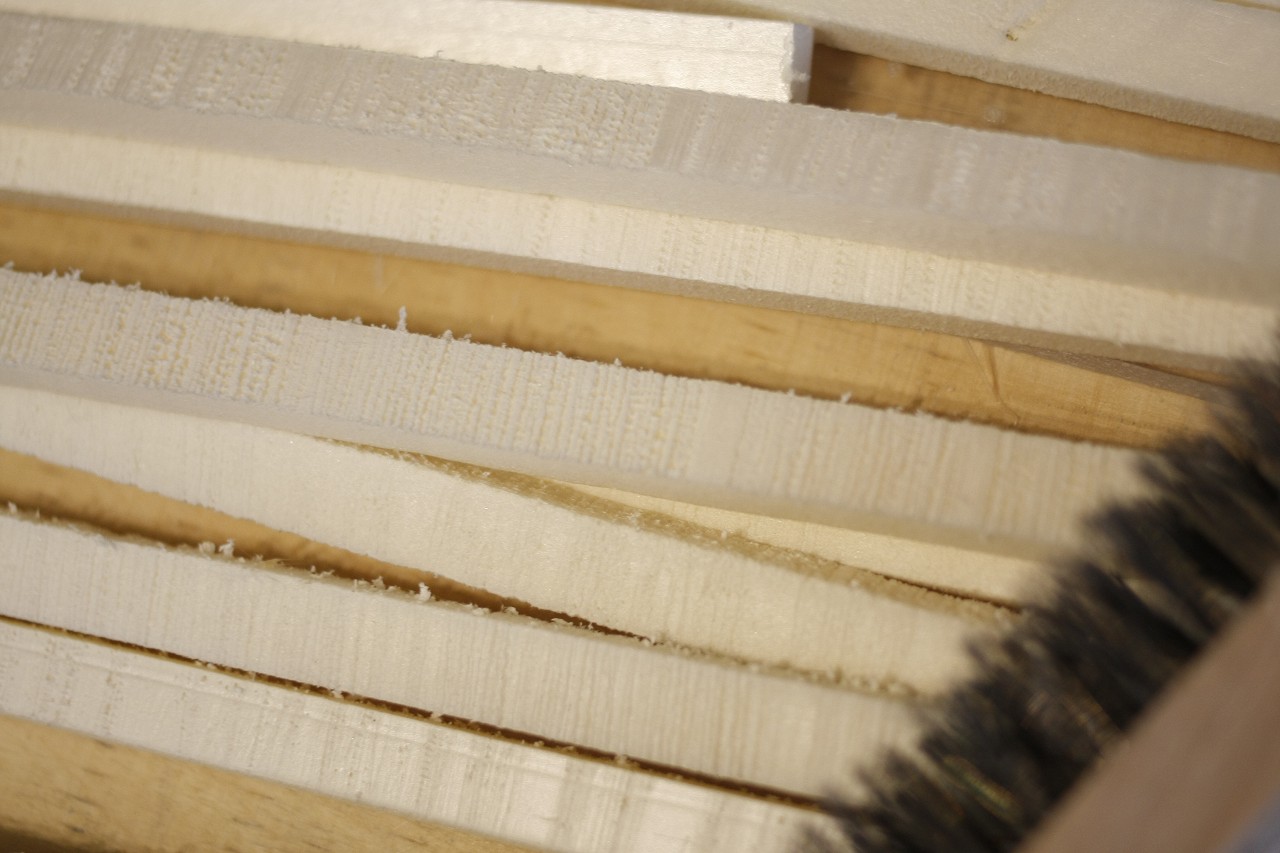

dafür habe ich mir nun weitere 10x15mm Streifen zugeschnitten

k-_mg_4262-jpg.1029641


und diese mittels einer Drahtbürste, einem Kamm oder einfach nur einer Bürste, strukturiert.

k-_mg_4263-jpg.1029642



Anhänge

  • k-img_2360.jpg
    239,3 KB · Aufrufe: 122
  • k-IMG_2368.jpg
    149,3 KB · Aufrufe: 123
  • k-IMG_2369.jpg
    151,9 KB · Aufrufe: 126
  • k-IMG_2370.jpg
    164 KB · Aufrufe: 122
  • k-IMG_2379.jpg
    116,7 KB · Aufrufe: 121
  • k-IMG_2386.jpg
    93,9 KB · Aufrufe: 120
  • k-img_2387.jpg
    225,7 KB · Aufrufe: 121
  • k-_MG_4238.jpg
    207,6 KB · Aufrufe: 122
  • k-_MG_4239.jpg
    192,5 KB · Aufrufe: 120
  • k-_MG_4242.jpg
    120,6 KB · Aufrufe: 122
  • k-_MG_4243.jpg
    163,2 KB · Aufrufe: 119
  • k-_MG_4245.jpg
    180,1 KB · Aufrufe: 122
  • k-_MG_4246.jpg
    128,9 KB · Aufrufe: 125
  • k-_MG_4247.jpg
    189,4 KB · Aufrufe: 122
  • k-_MG_4249.jpg
    155 KB · Aufrufe: 119
  • k-_MG_4249b.jpg
    156,2 KB · Aufrufe: 120
  • k-_MG_4249c.jpg
    64,5 KB · Aufrufe: 123
  • k-_MG_4251.jpg
    189,2 KB · Aufrufe: 129
  • k-_MG_4252.jpg
    121,6 KB · Aufrufe: 128
  • k-_MG_4253.jpg
    111 KB · Aufrufe: 123
  • k-_MG_4255.jpg
    114,3 KB · Aufrufe: 124
  • k-_MG_4258.jpg
    171,6 KB · Aufrufe: 123
  • k-_MG_4261.jpg
    129,3 KB · Aufrufe: 122
  • k-_MG_4262.jpg
    194,5 KB · Aufrufe: 121
  • k-_MG_4263.jpg
    161 KB · Aufrufe: 119
TE
capten10

capten10

Freizeitschrauber(in)

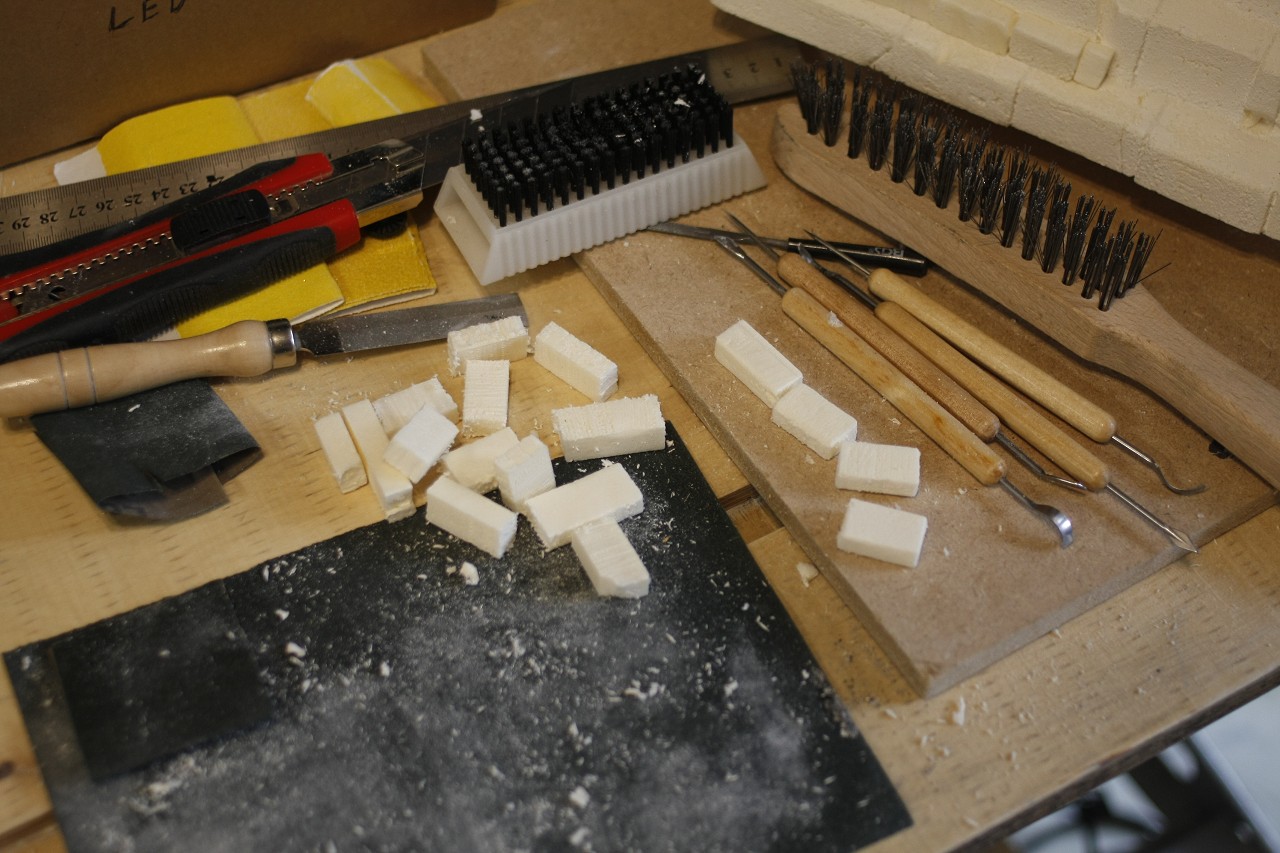

Nun hab ich alle streifen in Würfel geschnitten, alle Kanten abgerundet und abgeschrägt

k-_mg_4264-jpg.1029643


und diese dann alle auf die Etagen der Pyramide geklebt.

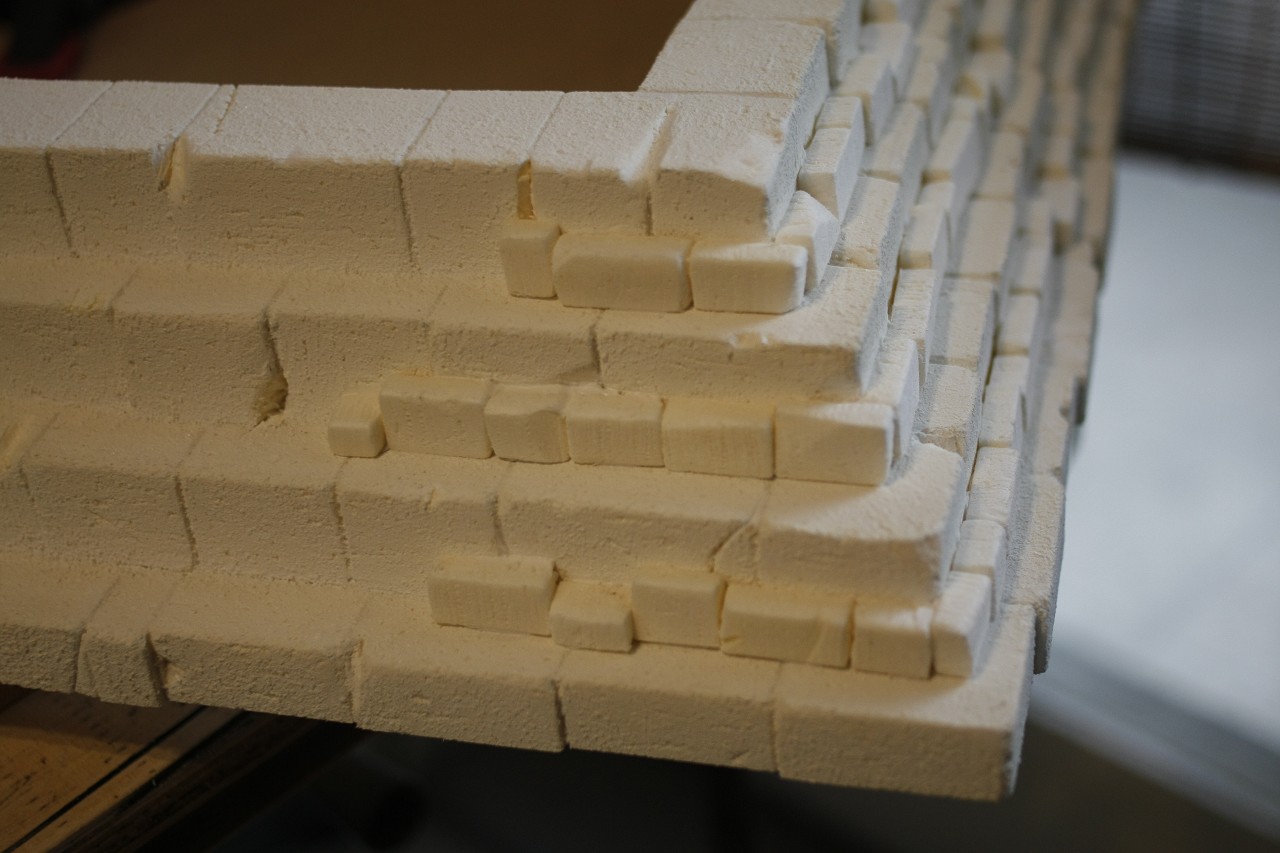

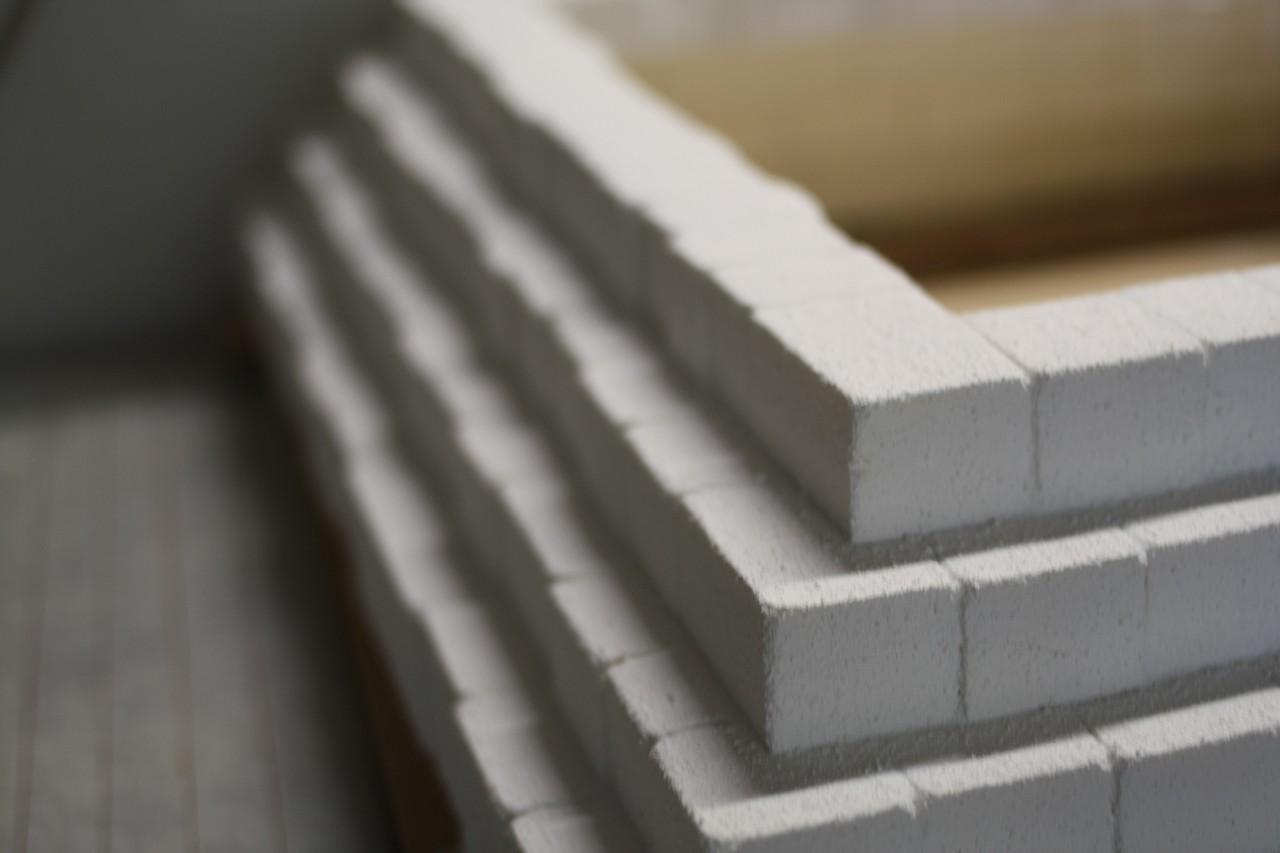

Wie man hier sehr schön erkennt kommt die Struktur nach dem Abschleifen der Körnung sehr gut heraus.

k-_mg_4266-jpg.1029644


Nun hab ich alles wieder mit Quarzhaltiger Farbe durch gestrichen und strukturiert.
Je nachdem wie man den Pinsel mit der sandigen Farbe führt, kann man verschiedenen Effekte erzielen.

k-_mg_4308-jpg.1029645


k-_mg_4309-jpg.1029646


Wie ihr seitlich auf den letzten zwei Bildern schon sehen konntet habe ich bereits ein paar
(ja verschiedene, ich kann mich nicht entscheiden :lol:) Tempeleingänge und Obelisken gebaut aber dazu dann mehr beim nächsten mal.

Ich denke jetzt seit ihr alle schon mal schlauer was ich hier vor habe :hust:

Die Pyramidenverklebung reizt mich nach wie vor am meisten aber damit werde ich wegen diverser Lüftungsausschnitte,
dem IO-Shield und einigen Gravierarbeiten bis zum Schluss warten müssen.

So ich hoffe eure Erwartungen wenigstens annähernd erfüllt zu haben :hmm:
Schauen wir doch mal wie es weiter geht :d​


Anhänge

  • k-_MG_4264.jpg
    240,1 KB · Aufrufe: 123
  • k-_MG_4266.jpg
    159,9 KB · Aufrufe: 127
  • k-_MG_4308.jpg
    129,7 KB · Aufrufe: 122
  • k-_MG_4309.jpg
    153,2 KB · Aufrufe: 124

Corsair_Fan

Software-Overclocker(in)
der Anfang ist gemacht und sieht richtig gut aus. Würde die Steine aber noch "gebraucht" aussehen lassen mit Kanten und Ecken und ein paar Bruckstellen sonst sieht das zu neu aus. Ansonsten :daumen:

TE
capten10

capten10

Freizeitschrauber(in)
Hm also eigentlich hab ich ja schon fast 2 Tage in diese Abnutzungserscheinungen investiert.

k-_mg_4266-jpg.1029656


Einfarbig gestrichen ist die Struktur natürlich kaum noch sichtbar aber später mit einem passenden Washing Effekt sollte das alle wieder gut rauskommen.
Auf dem Bild sieht man eigentlich das jeder Stein mindestens einen Riss oder ne abgebrochene Kante hat aber stimmt schon, so wie jetzt siehts noch nicht gut aus aber nacharbeiten kann man immernoch.
Kaputt machen bzw verkacken und nochmal bauen muss nicht unbedingt sein :ugly:


Anhänge

  • k-_MG_4266.jpg
    159,9 KB · Aufrufe: 123
TE
capten10

capten10

Freizeitschrauber(in)
Na wart doch erst mal ab, die 8Seiten kann ich dir erst bei der nächsten Tag und Nacht Gleichung zeigen ;)

So oder so bezweifle ich aber das die Pyramiden zu ihren Blütezeiten,ohne abgetragenes Material, 8 Seiten hatten, eher vermute ich das die 8Seiten wirklich nur jetzt mit dem abgetragenen Material sichtbar sind und Nähte der Konstruktion darstellen bzw sichtbar werden.
Man weiß es nicht, wir waren nicht dabei.
