[Bilderbuch] system MMXII - wumbaba (Nofan/Panzerbox/98%-full-silent/internal Webcam/fertig, aus)

muckelpupp

PCGH-Community-Veteran(in)
full

Hallo Forum, hallo Freunde,

nach langer Zeit melde ich mich hier zurück und möchte in der näheren Zukunft einige Tagebücher veröffentlichen, über Systeme, die ich in den letzten Monaten gebaut und/oder modifiziert habe. Es handelt sich aber zum größten Teil um ganz einfache build-logs, die für die meisten von euch hier, nichts besonderes darstellen dürften.

:pcghrockt: Trotzdem macht es mir so unglaublich viel Spass und ich will diesen hiermit an euch weitergeben und gerne mit euch teilen. Und bevor ich's vergesse, ein Gruss an die älteren Veteranen, die mich vielleicht noch kennen.


So, genug der Vorrede. Dieses worklog dreht sich um die Entstehung eines neuen, lautlosen Rechners für meine Freundin und Lebensgefährtin, den ich ihr zu ihrem Geburtstag am 11.03. geschenkt habe: system MMXII, genannt wumbaba!

--// das System - specs //--

Prozessor: Intel Core 2 Quad Q9550S (65W TDP)*
Mainboard: Asus P5QD Turbo*
RAM: Mushkin Silverline 2x4GB DDR2 PC-6400 Stiletto
SDD/HDD: OCZ Vertex 3 60GB und Western Digital 1000GB 5400 (in Scythe Himuro*)
Grafikkarte: Sapphire Ultimate HD 6670 1GB GDDR5

Sound: onboard
Netzteil: Seasonic X-750 Gold*
Gehäuse: NZXT Panzerbox

Betriebsystem: Windows 7 Home Premium 64​



Da der Rechner schon fertig ist, und bereits fleissig von der glücklichen Besitzerin genutzt wird, ist dies kein Tagebuch im eigentlichen Sinne. Ich habe mich also entschieden es umzubenennen, da wirklich viele Bider vom Zusammenbau gezeigt werden (sollen).
*aus Bestand

Zuletzt bearbeitet:
TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
[Tagebuch] system MMXII - wumbaba

--// Bilder - Gehäuse //--

Gehäuse: NZXT Panzerbox​

Das letzte Exemplar in ganz Rom? Europa? Der ganzen Welt?!! :what: (Kaufdatum, Oktober 2011.)

Die Verarbeitung ist ok, wenn auch nicht auf dem Niveau eines Silverstone, oder LianLi Gehäuses. Dafür sind z.B. die Blenden der Laufwerkseinschübe aus 3mm starkem Aluminium, wirklich sehr robust.
Im hinteren Bereich, bei der Aussparung für die ATX-Blende des Mainboards war es leicht verzogen, so dass ich eine kleine Schweissnaht aufdrehmeln musste und dann wieder zurecht gebogen hab (letzte 4 Fotos). Danach passte die Blende einwandfrei.

Insgesamt, aufgrund der grosszügigen Meshstruktur in Front und Deckel aber sehr gut geeignet für passive Kühlkonzepte.

Das ganze Case wirkt aufgrund seiner Konstruktion breiter und wuchtiger, als andere aus seiner Kategorie.


Anhänge

  • P1050658.jpg
    64,9 KB · Aufrufe: 88
  • P1050738.jpg
    87,8 KB · Aufrufe: 87
  • P1050735.jpg
    84,2 KB · Aufrufe: 88
  • P1050736.jpg
    72,2 KB · Aufrufe: 92
  • P1050733.jpg
    119,5 KB · Aufrufe: 91
  • P1050680.jpg
    98,2 KB · Aufrufe: 79
  • P1050678.jpg
    127,6 KB · Aufrufe: 93
  • P1050674.jpg
    71,7 KB · Aufrufe: 88
  • P1050673.jpg
    141,1 KB · Aufrufe: 84
  • P1050662.jpg
    261,9 KB · Aufrufe: 101
  • P1050664.jpg
    85,4 KB · Aufrufe: 96
  • P1050666.jpg
    101,2 KB · Aufrufe: 89
  • P1050667.jpg
    79,4 KB · Aufrufe: 93
  • P1050669.jpg
    84,1 KB · Aufrufe: 97
  • P1050672.jpg
    159,9 KB · Aufrufe: 101
Zuletzt bearbeitet:
TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
[Tagebuch] system MMXII - wumbaba

--// Bilder - CPU Lüfter //--

CPU Lüfter: NOFAN CR-95C​
Dieser Kühler funktioniert wahnsinnig gut! Komplett passiv. Temps: idle 37°C / load 58°C mit Intel Core 2 Quad 9550S (65W TDP)! Beinahe besser als mit Wasser... :what:

Laut Hersteller soll er komplett passiv, also ohne zusätzliche Kühlung in einem entsprechend geeigneten Gehäuse (s.o.) eingesetzt werden.


Anhänge

  • P1050792.jpg
    148,8 KB · Aufrufe: 142
  • P1050780.jpg
    82,5 KB · Aufrufe: 111
  • P1050791.jpg
    83,1 KB · Aufrufe: 107
  • P1050790.jpg
    161,8 KB · Aufrufe: 159
  • P1050783.jpg
    99,4 KB · Aufrufe: 98
  • P1050776.jpg
    91,5 KB · Aufrufe: 90
  • P1050779.jpg
    106,7 KB · Aufrufe: 98
  • P1050772.jpg
    124,4 KB · Aufrufe: 108
  • P1050767.jpg
    123,6 KB · Aufrufe: 106
  • P1050765.jpg
    158,8 KB · Aufrufe: 113
  • P1050766.jpg
    111,8 KB · Aufrufe: 83
Zuletzt bearbeitet:

affli

Software-Overclocker(in)
AW: [Tagebuch] system MMXII - wumbaba

Yeha.. Da bin ich dabei!
Obwohl ich den CPU Kühler doch eher fast zu klein finde.. :ugly:

:daumen:

TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
AW: [Tagebuch] system MMXII - wumbaba

Hi affli! Willkommen on board! Du bist der Erste :D :daumen:
Hatte gestern und heute allerdings extreme Probleme mit der Performance meines Mac's. Nach einer Neuinstallation läuft jetzt wieder alles, und es geht auch bald weiter. Stay tuned.

p.s. das ist das Rechner auf dem die ganzen Daten und Fotos sind.

Zuletzt bearbeitet:
TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
[Tagebuch] system MMXII - wumbaba

--// Bilder - Prozessor/Mainboard/Grafikkarte //--

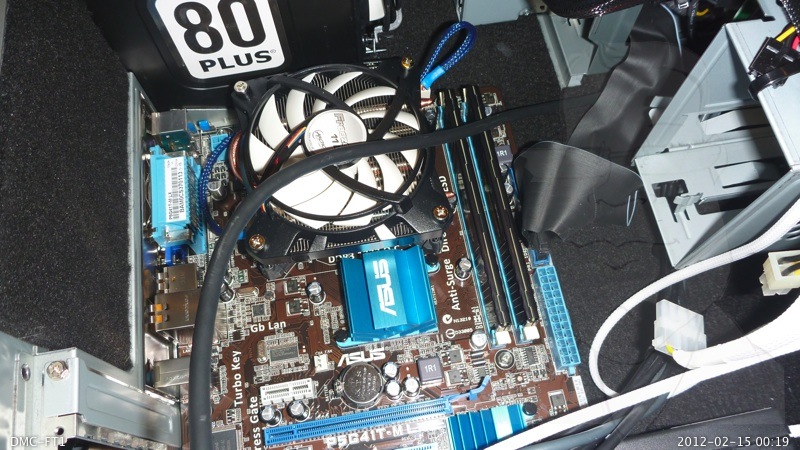

Mainboard: ASUS P5QD Turbo mit Prozessor: Intel Core 2 Quad 9550S und Grafikkarte: Sapphire Ultimate HD 6670​

Zu einem "0dB System" gehört natürlich auch eine entsprechend passiv gekühlte Grafikkarte, und diese hat/hatte ein super P/L (gekauft Dezember 2011). Vor allem, wenn die maximale Beanspruchung, seitens meiner Freundin darin liegen wird, darauf eine Partie Angry Birds oder Diablo II(I), oder NfS laufen zu lassen :P


Anhänge

  • P1050798.jpg
    97,8 KB · Aufrufe: 107
  • P1050797.jpg
    185,1 KB · Aufrufe: 104
  • P1050796.jpg
    161 KB · Aufrufe: 112
  • P1050794.jpg
    106,9 KB · Aufrufe: 88
  • P1050759.jpg
    79,9 KB · Aufrufe: 82
  • P1050757.jpg
    127,8 KB · Aufrufe: 82
  • P1050750.jpg
    112,7 KB · Aufrufe: 82
Zuletzt bearbeitet:

reisball

BIOS-Overclocker(in)
AW: [Tagebuch] system MMXII - wumbaba

Der CPU-Kühler gefällt mir richtig gut auch ohne Lüfter.

TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
AW: [Tagebuch] system MMXII - wumbaba

Danke Reisball!

Da es ein absolutes "0dB System" werden sollte, kam auch nichts anderes in Frage. Und das Ding ist viel besser, als ich jemals zu hoffen gewagt hätte. Es kostet zwar mehr als manche Corsair Hxx, oder die Topmodelle von Nocuta, Prolimatech und Thermalright, aber es ist auch jeden Cent wert, und im Moment, meiner Meinung nach ohne Konkurrenz. Damit meine ich die Leistung, im Vergleich zur nicht vorhandenen Lautheit.

Ausserdem hat es sich seinerzeit, Ende 2010, für mich als Glücksgriff erwiesen, die S-Variante vom Q9550 zu kaufen. Diese hat eine thermische Verlustleistung (TDP) von nur 65W gegenüber den sonst üblichen 95W für die 775'er CPUs dieser Klasse. Hätte ich sie Originalverpackt im Schrank stehen lassen, könnte ich wahrscheinlich jetzt weit über 500,- EUR dafür verlangen :devil:

Zuletzt bearbeitet:
TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
[Tagebuch] system MMXII - wumbaba (0db)

--// Bilder - RAM //--

RAM: Mushkin Silverline 2x4GB DDR2 PC-6400 Stiletto​

...zum Schluss für heute noch ein paar Bilder vom RAM. Die Stiletto Kühlkörper gefallen mir sehr! Ursprünglich hatte ich zwar die Radioactive Frostbyte DIMMS schon zur Hand, aber die passten leider nicht unter den NOFAN Kühler, da sie höher als 4 cm ausfallen.


Anhänge

  • P1050882.jpg
    129,3 KB · Aufrufe: 70
  • P1050888.jpg
    114,8 KB · Aufrufe: 71
  • P1050897.jpg
    99,4 KB · Aufrufe: 71
  • P1050899.jpg
    166,7 KB · Aufrufe: 87
  • P1050901.jpg
    164,8 KB · Aufrufe: 88
  • P1050764.jpg
    105,1 KB · Aufrufe: 82
  • P1050763.jpg
    97,7 KB · Aufrufe: 76
Zuletzt bearbeitet:

Hansvonwurst

Lötkolbengott/-göttin
AW: [Tagebuch] system MMXII - wumbaba (0db)

Das ganze Projekt gefällt mir!:daumen:
Der Nofan ist mal :sabber:
Und die Stilettos sind auch ganz schick.:D

TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
AW: [Tagebuch] system MMXII - wumbaba (0db)

Das ganze Projekt gefällt mir!:daumen:
Der Nofan ist mal :sabber:
Und die Stilettos sind auch ganz schick.:D

Danke! :daumen: Im späteren Verlauf, werde ich wohl noch öfter auf den Nofan zu sprechen kommen - er ist nämlich noch viel besser, als seine Größe vermuten lässt.


SirToctor

Freizeitschrauber(in)
AW: [Tagebuch] system MMXII - wumbaba (0db)

*thread aufmach* "moment, den avatar kennste doch...das ist doch der alte mann, über den sich immer jeder gefreut hat, wenn er mal in nem TB von jmd. anderem reingeschaut hat...er kennt dich nicht, aber du hast ihn schonmal gelesen" --> guck ich mir an ;)
--> "er versucht also die trommel einer waschmaschine mit einem pc zu koppeln - für seine freundin sagt er - das leuchtet ein - gutes projekt"

werde hier am ball bleiben, da eine NAS-Bügelbrettkonstruktion für meine Freundin geplant ist XD

ernst beiseite: tolle hardware - hab das ding nurmal auf messebildern gesehen und bin gespannt wie hier die temps ausfallen, und ob du es wirklich schaffst einen 0db rechner zu basteln


Jazzman

PCGHX-HWbot-Member (m/w)
AW: [Tagebuch] system MMXII - wumbaba (0db)

Hi,
interessantes Projekt:daumen:, aber 0db dürften bei einem aktiven Netzteil, einer HDD und Gehäuselüfter eher unmöglich werden...
Wenn er Gehäuselüfter drin bleiben soll hätte man besser einen normalen CPU KÜhler nehmen können, der bringt semi-passiv mit dem Lüfter wahrscheinlich eine bessere Kühlleistung und ist auch noch billiger...

TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
AW: [Tagebuch] system MMXII - wumbaba (0db)

@SirToctor
Dash isht lushtig :D - man hat ja so keine Ahnung, wie man wahrgenommen wird. ;)
Fühle mich geehrt.

Was die Temps angeht, der Rechner steht seit zwei Wochen bei seiner glücklichen Empfängerin in Deutscheland, und ich wieder hier. Aber per remote, versuche ich mich am WE mal aufzuschalten und ein paar screenshots zu machen.​

@Jazzman
Danke für das Lob! :daumen: Die "0dB" im Titel, sind natürlich ein subjektiver Wert, und von mir als Synonym für ein "no fan" System verwendet.

Allerdings ist das Seasonic X750 ebenfalls semi passiv, und bis >50% Auslastung dreht sich der interne Lüfter nicht. Eine solche erreicht der Rechner, wenn überhaupt nur im Stresstest (z.B. prime o.ä.), doch so gut wie nie im Normalbetrieb.
Als Systemplatte dient eine OCZ Vertex 3, die ist definitv 100% silent. Aber, und da hast du Recht, wird die 'Null' natürlich obsolet, durch den Einsatz einer Western Digital aus der Caviar Green Series als Datengrab. Die dreht aber mit 5400rpm und steckt zudem in einem Scythe Himuro. Wenn man sich wirklich extrem anstrengt, und das Ohr an das Gehäuse hält, meint man ein hin und wieder ein leises Klicken zu vernehmen. Das ist die Platte. :ugly:
Was die Systemlüfter betrifft, es gibt deren drei, 2x 200 mm NZXT in Front und Deckel und 1x 120 mm NZXT im Heck. Ich habe sie an ihrem Platz belassen, aber nicht mit dem Mainboard verbunden. Auch, weil es die Anleitung von Nofan so vorsieht. Ideal wäre eine Lüftersteuerung per Poti, die sich auf 0V zurückstellen liesse, aber ich habe nur welche mit 20%+ in der Minimalstellung gefunden.

Trotzdem, vielleicht schaffe ich es zum Ende des TB noch eine echte Schalldruckmessung vor Ort durchzuführen und auf Video zu dokumentieren.

Zuletzt bearbeitet:
TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
[Tagebuch] system MMXII - wumbaba (0db)

--// Bilder - SSD/HDD //--

SSD: OCZ Vertex 3 60GB​

Zu später Stunde noch kurz ein paar Bilder vom Auspacken der SSD. Sehr gut, das Teil! :daumen:

--// Bilder - ODD/und sonstige Hardware //--

ODD: Plextor PX-B320SA​

sowie noch interner USB-Hub von NZXT, eine USB 3.0 PCI-E Karte von MSI und eine SATA III PCI-E Karte von AsRock.


Anhänge

  • P1060034.jpg
    109,8 KB · Aufrufe: 67
  • P1060038.jpg
    107 KB · Aufrufe: 70
  • P1060039.jpg
    104,4 KB · Aufrufe: 64
  • P1060044.jpg
    95,7 KB · Aufrufe: 60
  • P1050906.jpg
    97,7 KB · Aufrufe: 67
  • P1050907.jpg
    118,2 KB · Aufrufe: 62
  • P1050913.jpg
    153,5 KB · Aufrufe: 66
  • P1050890.jpg
    52,7 KB · Aufrufe: 58
  • P1050910.jpg
    115,1 KB · Aufrufe: 74
Zuletzt bearbeitet:
TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
[Tagebuch] system MMXII - wumbaba (0db)

--// Bilder - erster Zusammenbau/Tray/Mainboard/Grafikkarte/Netzteil //--

Nachdem also die wichtigsten Bauteile ausführlich abgelichtet wurden, geht's endlich an den Zusammenbau.

Den Boden des Gehäuses habe ich mit MagicFleece Dämmmaterial ausgelegt - was nicht nur der Optik zugute kommt, sondern natürlich für ein Silent System zweckdienlich ist.

Ausserdem sind die Anfänge des Kabelmanagements zu erkennen, und der Umstand, dass alle Kabel (bis auf NT) von mir gesleeved wurden.


Anhänge

  • P1050915.jpg
    78,3 KB · Aufrufe: 58
  • P1050916.jpg
    81,5 KB · Aufrufe: 66
  • P1050914.jpg
    78,6 KB · Aufrufe: 75
  • P1050894.jpg
    128,4 KB · Aufrufe: 77
  • P1050896.jpg
    153,6 KB · Aufrufe: 84
  • P1050903.jpg
    143,6 KB · Aufrufe: 65
  • P1050923.jpg
    85,4 KB · Aufrufe: 74
  • P1050919.jpg
    156,2 KB · Aufrufe: 71
  • P1050924.jpg
    153,3 KB · Aufrufe: 74
  • P1050928.jpg
    148,3 KB · Aufrufe: 87
  • P1050920.jpg
    86,6 KB · Aufrufe: 67
  • P1050918.jpg
    156,5 KB · Aufrufe: 78
  • P1050930.jpg
    87 KB · Aufrufe: 72
Zuletzt bearbeitet:

SirToctor

Freizeitschrauber(in)
AW: [Bilderbuch] system MMXII - wumbaba (0db)

muckelpupp, könntest du nochmal bilder nachreichen vom dämmmaterial? würde mich sehr interessieren, weil ich demnächst auch mal n sehr leises system zusammenstellen will und noch nicht weiß, ob ich n caseking dämm-mod nehme oder einfach eigene Platten zurechtschneide..und die optik ist dabei natürlich auch immer ein entscheidungsfaktor :)

wäre super!

btw: sehr schöne hardware und ordentlich verkabelt :) so gefällt uns das

TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
AW: [Bilderbuch] system MMXII - wumbaba (0db)

full


Danke! Aber das war erst der Anfang des Kabelmanagements... ;)

Zu deiner Frage...hab leider gerade keine Fotos vom Material vorliegen, ausser vielleicht noch dieses hier, aus einem anderen Projekt:

Es fühlt sich ein wenig an wie Wolle, ist aber ein Microfaser Polyester Gewebe, also synthetisch. Gibt es sowohl selbstklebend, oder noch besser, weil flexibler, mit einer Magnetbeschichtung in verschiedenen Größen.

Hier die Beschreibung des Herstellers, noisemagic.

Zuletzt bearbeitet von einem Moderator:
TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
[Bilderbuch] system MMXII - wumbaba (0db)

--// Bilder - Montage Nofan //--

Und weiter geht's mit Bildern von der Befestigung des CPU-Kühlers. Da er zu groß ist, um ihn schon vorher auf dem Tray zu montieren, kann das erst im Gehäuse geschehen.

Tip: Dazu sollte vorher das RAM eingesetzt, und gewisse Kabel bereits verlegt werden, da man ansonsten nachher Platzprobleme bekommt.


Anhänge

  • P1050935.jpg
    142,6 KB · Aufrufe: 80
  • P1050939.jpg
    148,6 KB · Aufrufe: 74
  • P1050943.jpg
    158,2 KB · Aufrufe: 68
  • P1050942.jpg
    121,2 KB · Aufrufe: 72
  • P1050941.jpg
    158,6 KB · Aufrufe: 76
  • P1050940.jpg
    96,6 KB · Aufrufe: 77
  • P1050938.jpg
    151,3 KB · Aufrufe: 65
  • P1050945.jpg
    145,6 KB · Aufrufe: 79
  • P1050946.jpg
    139 KB · Aufrufe: 75
Zuletzt bearbeitet:
TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
[Bilderbuch] system MMXII - wumbaba (0db)

--// Problem - Montage Netzteil //--

Die Panzerbox von NZXT, ist, wie oben bereits erwähnt, ein sehr breites und recht tiefes Gehäuse. Dies ist maßgeblich dem Umstand geschuldet, dass das Netzteil seitlich neben das Board auf Höhe der Grafikkarte verbaut wird. Falls gewünscht unterstützt es dort die Abfuhr der warmen Luft aus der Grafikkarte, oder erhält, um 180° gedreht, selbst frische Luft aus dem seitlichen Mesh Window.

Das Problem: Das funktioniert nur bei Grafikkarten mit Standard Kühlung und Breite. Die hier gewählte Sapphire dringt mit ihrem massiven passiven Kühler in den für das Netzteil vorgesehenen Raum ein. Dumm nur, dass ich daran nicht vorher gedacht hatte.

Das Netzteil musste also in die Gehäusemitte weichen, und dort irgendwie fixiert, und eine NT-Blende samt Verlängerung gebastelt werden. Die Blende habe ich aus der Rückseite eines alten Netzteils geschnitten und mit dem Dremel geschliffen, sowie am Ende grundiert und schwarz lackiert. Ausserdem wurde das goldene Lüftergitter durch ein schwarzes ersetzt und an ein beQuiet Shadow Wing 80mm geklemmt. Dann noch das Erdungskabel am Gehäuse befestigt, et voilà, fertig ist die selfmade ATX-NT Blende.​

Das beQuiet ist übrigens, wie alle anderen Lüfter nicht mit dem Mainboard verbunden.


Anhänge

  • P1060046.jpg
    126,9 KB · Aufrufe: 55
  • P1060047.jpg
    112 KB · Aufrufe: 61
  • P1060048.jpg
    79,9 KB · Aufrufe: 63
  • P1060052.jpg
    119,6 KB · Aufrufe: 48
  • P1060051.jpg
    136,8 KB · Aufrufe: 55
  • P1060053.jpg
    110,1 KB · Aufrufe: 57
  • P1060076.jpg
    81 KB · Aufrufe: 61
  • P1060080.jpg
    80,6 KB · Aufrufe: 59
  • P1060077.jpg
    81,7 KB · Aufrufe: 63
  • P1060078.jpg
    163,4 KB · Aufrufe: 59
  • P1060079.jpg
    157,5 KB · Aufrufe: 63
Zuletzt bearbeitet:
TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
[Bilderbuch] system MMXII - wumbaba (0db)

--// Bilder - Kabelmanagement/Zusammenbau //--

Nachdem das Problem mit dem Anschluss des Netzteils gelöst war, und die Blende fertiggestellt, ging es zügig an die Verkabelung und das Management selbiger. Finde es persönlich ganz gut gelungen! Seht selbst.

Der interne NZXT USB Hub dient einem ganz besonderen Zweck. Welchem, verrate ich euch demnächst. Wenn man genau hinschaut, ist vielleicht schon etwas erkennbar.​


Anhänge

  • P1050947.jpg
    141,6 KB · Aufrufe: 81
  • P1050949.jpg
    135 KB · Aufrufe: 70
  • P1050963.jpg
    122,8 KB · Aufrufe: 72
  • P1050973.jpg
    93,4 KB · Aufrufe: 74
  • P1050966.jpg
    84,3 KB · Aufrufe: 82
  • P1050975.jpg
    90,1 KB · Aufrufe: 93
  • P1050974.jpg
    94,8 KB · Aufrufe: 81
Zuletzt bearbeitet:
TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
AW: [Bilderbuch] system MMXII - wumbaba (0db)

Sorry, hab sie gerade erst hochgeladen! Jetzt?


reisball

BIOS-Overclocker(in)
AW: [Bilderbuch] system MMXII - wumbaba (0db)

Jupp funktioniert und das gerade verlegen der Kabel auf der Rückseite gefällt mir sehr gut. Sowas in der Art hatte ich mir auch vorgetsellt.


CmdCobra

Freizeitschrauber(in)
AW: [Bilderbuch] system MMXII - wumbaba (0db)

Ich finden den Nofan auch :wow: Eigentlich müsste man den
extra betont zur Geltung bringen (Fenster/Beleuchtung oder so)
Ich stell mir den Nofan gerade auf meinen MiniITX vor, mit nem
Adapter :lol:

Klasse Projekt [x] Abo

TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
AW: [Bilderbuch] system MMXII - wumbaba (0db)

Danke! Danke!
Gerade für das saubere Verlegen der Kabel habe ich mir viel Zeit genommen. Und ich finde auch, dass obwohl zeitintensiv, diese Art der Arbeit mir besonders viel Spass macht.

Als Gimmick und Besonderheit für dieses System, habe ich mir etwas ausgedacht, was ich bisher noch nirgends gesehen habe. Nur soviel vorab: es ist kein Window. Beim nächsten Update erfahrt ihr mehr.


Timmynator

Software-Overclocker(in)
AW: [Bilderbuch] system MMXII - wumbaba (0db)

Ich erkenne eine Webcam und eine Art Beleuchtung oberhalb des Kühlers. Möchtest du einen Passiv-PC-Livestream machen? ;)

TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
AW: [Bilderbuch] system MMXII - wumbaba (0db)

Yes! Kandidat Timmynator knackt den Jackpot! :D :daumen:

So ist es. Habe noch nie gesehen, dass eine Webcam intern verbaut worden wäre, und da ich kein Window sägen wollte (der Optik zuliebe) habe ich mir gedacht, über die Kamera ein Fenster nach 'innen' zu schaffen.

Dieses spezifische Modell von Genius hat so um die 35,- EUR gekostet und kommt mit eigenen Infrarot-LEDs. Ist also auch für dunkle Umgebungen geeignet. In Verbingung mit der internen USB-LED Lampe, kriegt die Linse mehr als genug Licht, um ein passables Live Bild des Innenlebens zu zeigen.

Meine Freundin muss nur die entsprechende WebCam Software starten und kann jederzeit in den Rechner 'hineinschauen'. Abgesehen davon ist die Panzerbox aufgrund der Meshkonstruktion von oben und von vorne, sowieso ziemlich blickdurchlässig.

Der Effekt ist jedenfalls mega! :ugly: :what: :daumen:

Später gibt's noch die Bilder dazu...

TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
[Bilderbuch] system MMXII - wumbaba (0db)

--// Bilder - interne Webcam/Videoüberwachung //--

Bei all den Bildern, die vom Projekt auf meiner Festplatte liegen, fehlen doch ein paar entscheidende Eindrücke/Screenshots von der Webcam Software. Während es noch dauert, diese zu erstellen, hier wenigstens die Fotos von der Plexiglasplatte inklusive Warnschild Videoüberwachung.

Wörtlich steht dort:
VIDEOÜBERWACHTER BEREICH
:what: :lol:


Anhänge

  • P1050976.jpg
    121,9 KB · Aufrufe: 62
  • P1050980.jpg
    119,7 KB · Aufrufe: 64
  • P1050977.jpg
    98,9 KB · Aufrufe: 61
  • P1050954.jpg
    85,2 KB · Aufrufe: 56
  • P1050951.jpg
    79 KB · Aufrufe: 58
  • P1050953.jpg
    114,5 KB · Aufrufe: 79
  • P1050948.jpg
    58 KB · Aufrufe: 67
  • P1050975.jpg
    90,1 KB · Aufrufe: 77

SirToctor

Freizeitschrauber(in)
AW: [Bilderbuch] system MMXII - wumbaba (0db)

kannst du das usb kabel der oberen kamera nicht noch kürzen? weiß selber nicht so recht, wie das von innen aussieht, aber könnte mir gut vorstellen, dass das funzt :)
soweit: schönes projekt :daumen:

TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
AW: [Bilderbuch] system MMXII - wumbaba (0db)

Hi, auf Bild 6 von 8 siehst du, wie ich es verlegt habe. ;)
Von dem ganzen "Kabelbaum" ist später sowieso nichts zu sehen.

TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
[Bilderbuch] system MMXII - wumbaba (0db)

--// finale Bilder - fertiges Case //--

Da das Projekt abgeschlossen ist, ich euch aber grad keine weiteren Bilder zum super-gagetto-gimmick 'interne Webcam' zeigen kann - müssen noch gemacht werden - an dieser Stelle wenigstens drei Fotos des fertigen Case.​

p1050985-jpg.532938


p1060230-jpg.531845


p1060231-jpg.531844

Etwas seltsam mutet vielleicht an, dass dieses so genannte 'no fan' System gleich 4 Systemlüfter besitzt, exkl. Netzteil...:what: allerdings ist kein einziges davon angeschlossen und alle dienen sie nur optischen Zwecken. Ausserdem ist auf dem 3.ten Foto die Kabelführung des NTs noch nicht zu sehen.

Comments?​


Anhänge

  • P1050985.jpg
    47,5 KB · Aufrufe: 61
  • P1060230.jpg
    114,2 KB · Aufrufe: 70
  • P1060231.jpg
    135 KB · Aufrufe: 107
Zuletzt bearbeitet:

RainbowCrash

Software-Overclocker(in)
AW: [Bilderbuch] system MMXII - wumbaba (0db)

Ich weiß ja nicht ob es an mir liegt aber wenn ich die Spoiler öffne passiert nichts...

TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
AW: [Bilderbuch] system MMXII - wumbaba (0db)

Hallo RainbowCrash,

seltsam, hab es eben mit Chrome, Firefox und Safari (IE habe ich grad nicht zugänglich) versucht und keine Probleme festgestellt. :what:
Falls es sonst niemandem so ergeht wie dir, tippe ich mal auf die Einstellungen in deinem Browser...


Hansvonwurst

Lötkolbengott/-göttin
AW: [Bilderbuch] system MMXII - wumbaba (0db)

Ich seh auch nichts!
Schau dir mal die Privatsphäreeinstellungen deiner Alben an...

TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
AW: [Bilderbuch] system MMXII - wumbaba (0db)

Hmm. An den Einstellungen für dieses spezifische Album hab ich nichts geändert. Hab jetzt mal die Fotos als Anhang eingefügt, so wie sonst auch... geht es besser?

Falls nicht, werde ich mal den Spoiler entfernen.


RainbowCrash

Software-Overclocker(in)
AW: [Bilderbuch] system MMXII - wumbaba (0db)

Die Anhänge lassen sich öffnen :)
Am Browser (Chrome) sollt´s nicht liegen, habs auch schon mit dem IE versucht.

TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
AW: [Bilderbuch] system MMXII - wumbaba (0db)

Ok. Dann wird es wohl am 'Spoiler' tag liegen?! :( Nehme die jetzt raus.

Zuletzt bearbeitet:
TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
[Bilderbuch] system MMXII - wumbaba (0db) / Temperaturen

--// screenshots - HWMonitor/CPU-Z/GPU-Z //--

Hier noch ein paar screenshots und Temperaturen, frisch ausgelesen mit HW Monitor. Dazu ist anzumerken, dass der Rechner zu diesem Zeitpunkt seit mehreren Stunden in Betrieb war und im Hintergrund parallel eine Skype und Teamviewer Session, sowie Internet und zwei Webcams aktiv waren...​

hw-monitor-jpg.533236


Anhänge

  • CPUZ.JPG
    56 KB · Aufrufe: 68
  • wumbaba.gif
    17,5 KB · Aufrufe: 74
  • HW Monitor.JPG
    HW Monitor.JPG
    91,8 KB · Aufrufe: 90
Zuletzt bearbeitet:
TE
muckelpupp

muckelpupp

PCGH-Community-Veteran(in)
[Bilderbuch] system MMXII - wumbaba (0db) / Temperaturen

--// screenshots - interne Webcam //--

Last but not least, die ominösen Bilder der internen Webcam, aufgenommen als Schnappschüsse über die Webcam eigene Software. Auf den ersten Blick nicht so wahnsinnig beeindruckend, aber der Effekt ist ein ganz anderer, wenn man es live sieht. :ugly:

pic_12-03-24_18-40-42-jpg.533263


Anhänge

  • Webcam Software.JPG
    Webcam Software.JPG
    67 KB · Aufrufe: 90
  • PIC_12-03-24_18-40-42.jpg
    41,9 KB · Aufrufe: 96
Oben Unten
