Willkommen in meinem nächsten Worklog "Anubis".

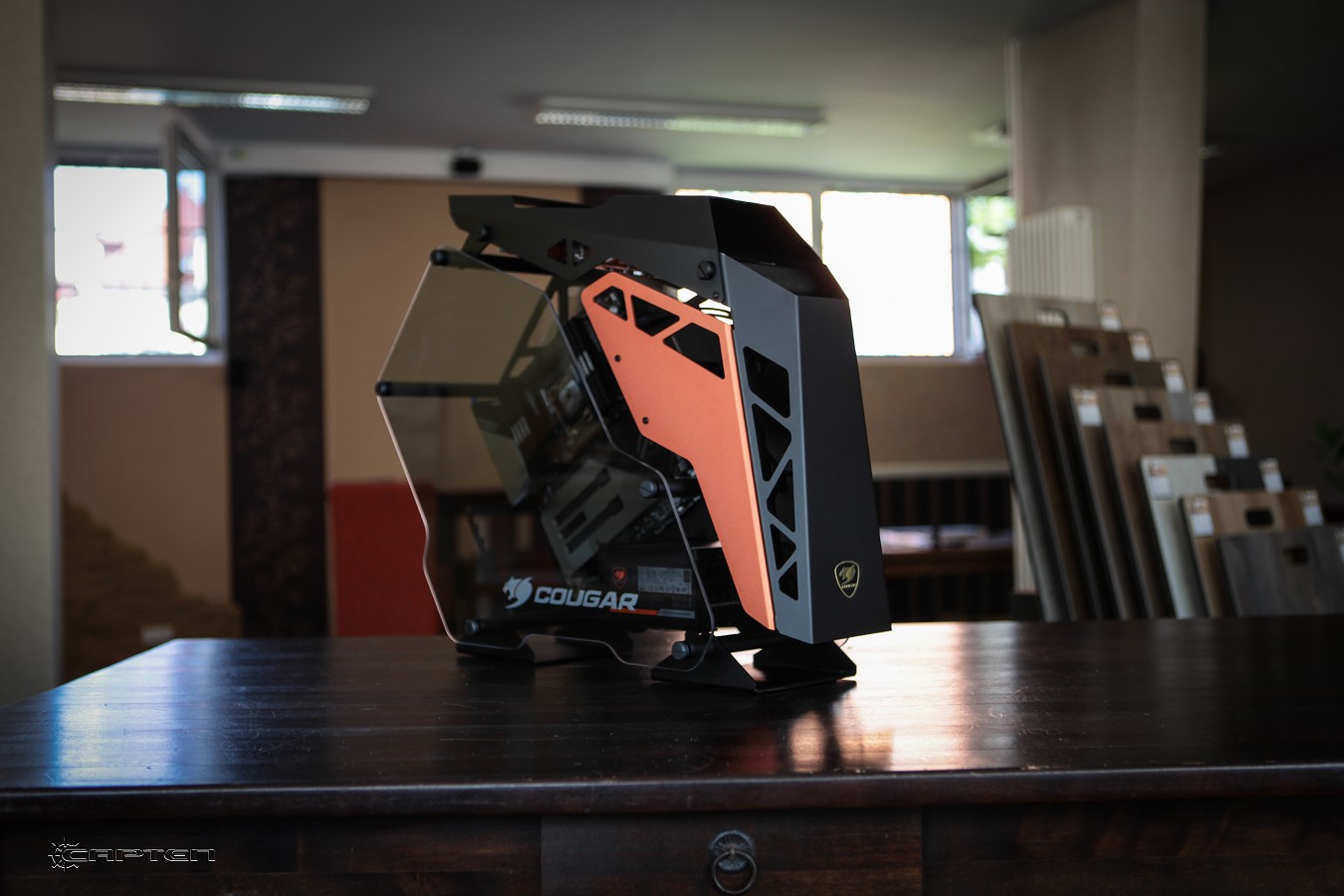

Anubis wird ein Casemod basierend auf dem Cougar Conquer.
Ich überlege schon eine lange Zeit was ich euch zu diesem Projekt sagen soll aber außer die Wahrheit fällt mir leider keine gute Story ein.​

Die Vorgeschichte:
Ursprünglich bin ich schon lange heiß darauf ein richtig schönes AORUS Showcase zu bauen.
Ich dachte da an einen Polygonen AORUS Falken.
Zu welchem Gehäuse würde der Falken am besten passen?
Mir fiel da spontan nur das INWIN Tou 2.0 und das Cougar Conquer ein.
Alternativ dachte ich noch an die Corsair Carbide Series Spec-Omega aber
da diese Case nur in der Front über die gewünschte Form verfügte fiel es nicht in meine engere Auswahl.

Leider konnte ich trotz Bitten und betteln Gigabyte AORUS nicht davon überzeugen
mich in diesem Projekt zu unterstützen.
Schade eigentlich, so ging mal wieder ein Traum in Luft auf.

Da ich aber nun doch schon ein wenig Zeit in dieses Konzept investiert hatte und
bestimmte Ideen einfach immer wieder wie ein Dorn im Kopf nach Aufmerksamkeit schreien,
suchte ich nach einer Alternative das Projekt in einer anderen Form zu bauen.

Ich sah zu diesem Zeitpunkt das erste mal den Film "Gods of Agypt" :love: und
als alter Stargate Fan viel mein Focus natürlich gleich auf Anubis.

Gut der Rest ergab sich dann von selbst,
Anubis wird in alten Überlieferungen oft als liegender/sitzender Schakal dargestellt,
dessen Aufgabe es war die Seelen der Menschen ins Land der Toten zu geleiten.

Das Konzept:
Ich möchte hier nochmal ausdrücklich erwähnen das es sich hierbei um keinen Themenmod handelt.
Auch wenn die Ideen wie immer von irgendwo her kommen, lasse ich mich von allem inspirieren.
Dieses Projekt wird nichts mit "Gods of Agypt","Anubis" oder "Stargate" zu tun haben.
Der Focus liegt wie immer auf der verwendeten Hardware. Diese wird durch Inspiration betont oder minimal verändert,
trotz alledem basiert das ganze Projekt auf dem Ausgangs Gehäuse und dieses möchte ich nach Möglichkeit auch nicht unkenntlich machen ;)

Gut zum einen möchte ich passgenau zum Gehäuse einen Polygonen Schakal Kopf erstellen , das ganze soll genauso wie das Case ein Mecha Touch bekommen.
Alles soll möglichst in Chrom erstrahlen aber durch schwarze Akzente unterlegt werden.
Zwei 300mm Ausgleichsbehälter sollen seitlich am Case befestigt werden und mit gekantetem 2mm Alu vercovert werden.
Verchromte Stoßdämpfer möchte ich noch unterbringen und
ganz im Gegensatz zum Case möchte ich auch einige Runde Elemente einfließen lassen aber seht einfach selbst.


Ich habe mich vorerst etwas mit Zeichnungen beschäftigt aber wie immer ist dies nicht meine Stärke.
Da mir die nötigen Programme als auch die Zeit fehlt mich in diese einzuarbeiten,
hilft es alles nichts und ich werde viel mit Papier und Papp Schablonen arbeiten müssen um die richtigen Maße heraus zu bekommen.
Meine ersten Zeichnungen sahen wie folgt aus:

k-07-01-jpg.1003763


damit wusste ich schon anähernd wo mich das ganz hinführt, den Rest entscheide ich wie immer ganz operativ.​



Hardware:
CPU: Intel I7 7800X/I5 7640X
Mainboard: Asus Ramppage VI Extreme
VGA: Asus Strix Geforce GTX 1070ti
Case: Cougar Conquer
PSU: Cougar GX-F 750
Fan: Cougar ?
SSD: 2 x Crucial MX500 500Gb
Ram: Ballistix Elite 8x4Gb DDR4 3000Mhz

Wasserkühlung:
Bitspower custom

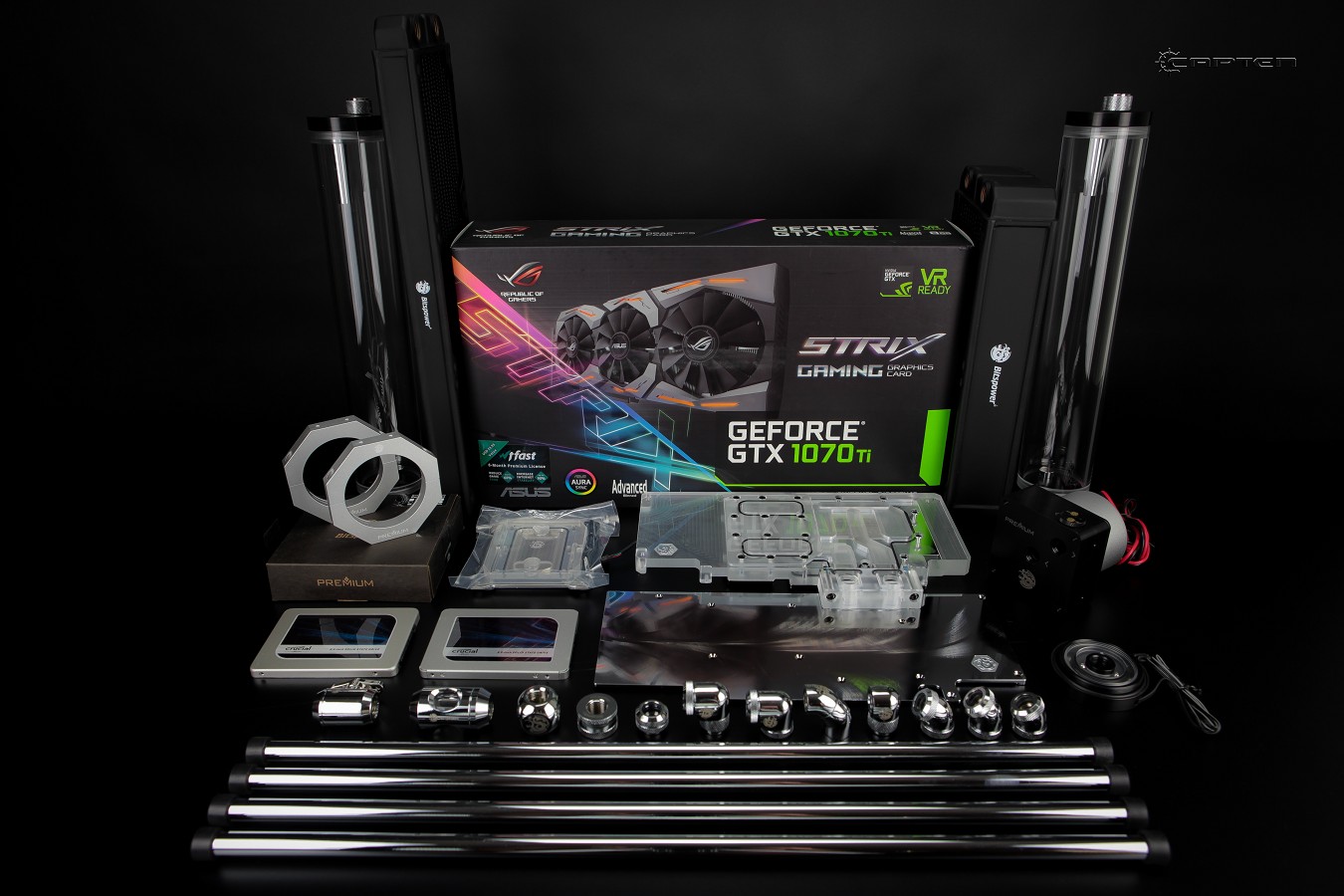

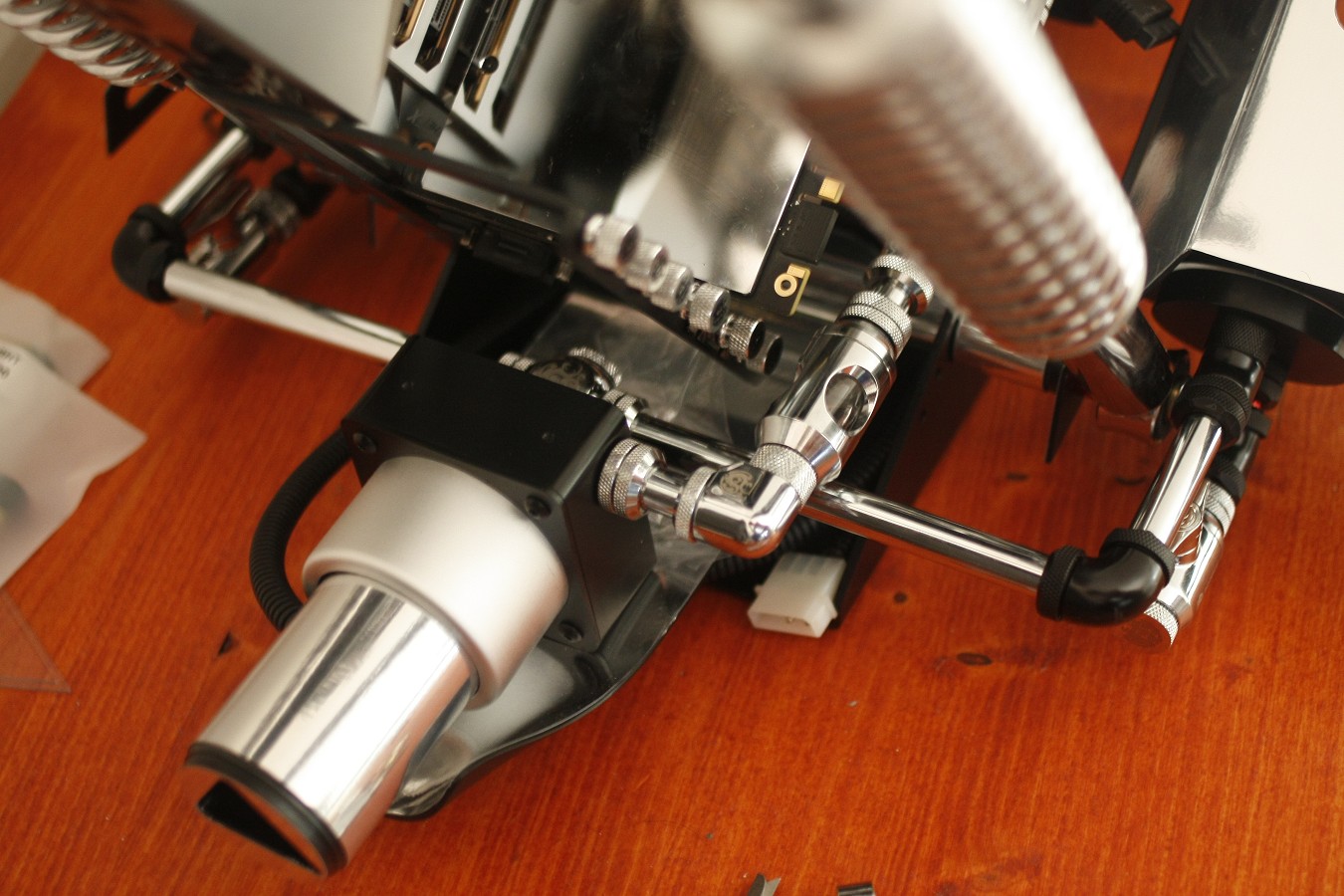

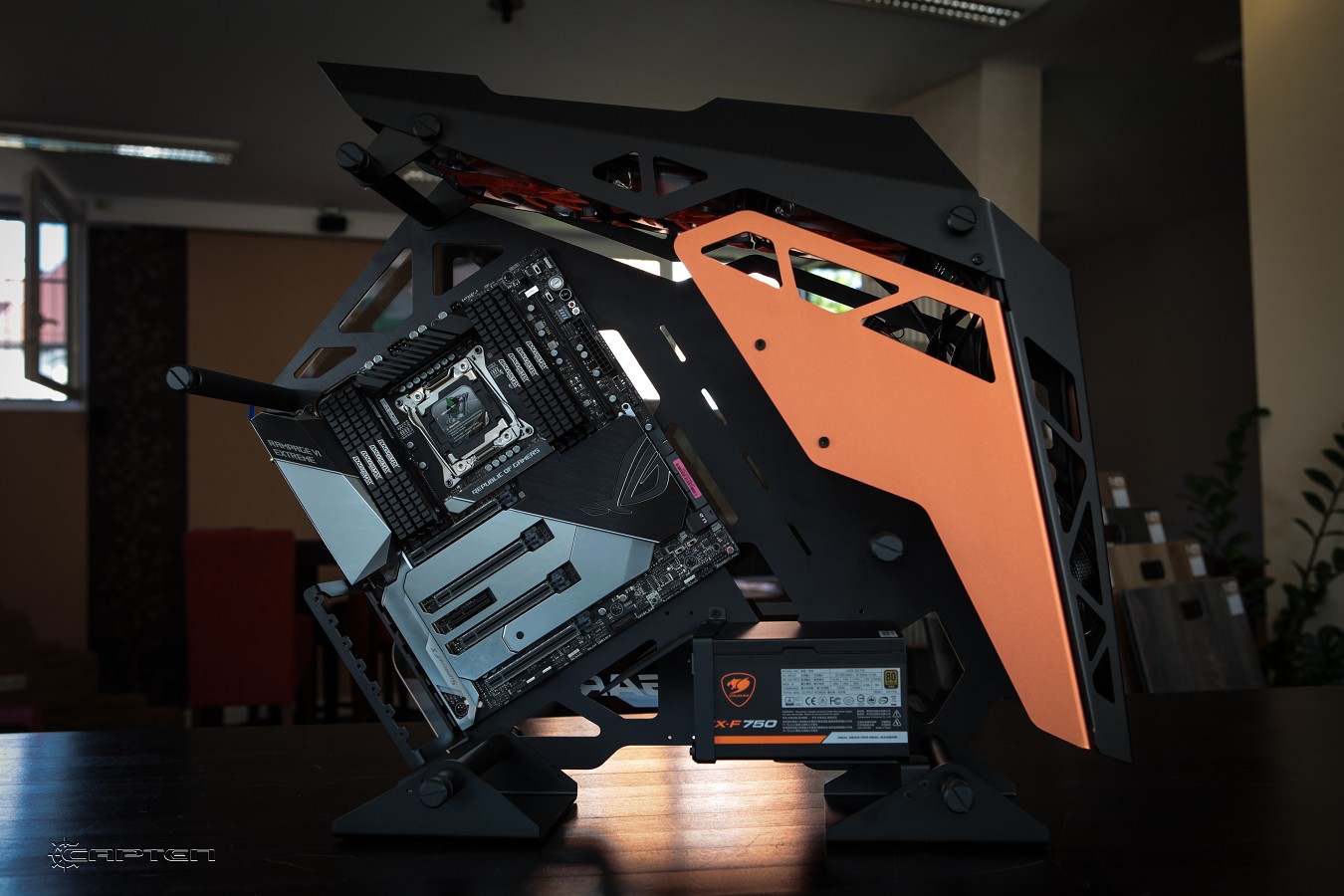

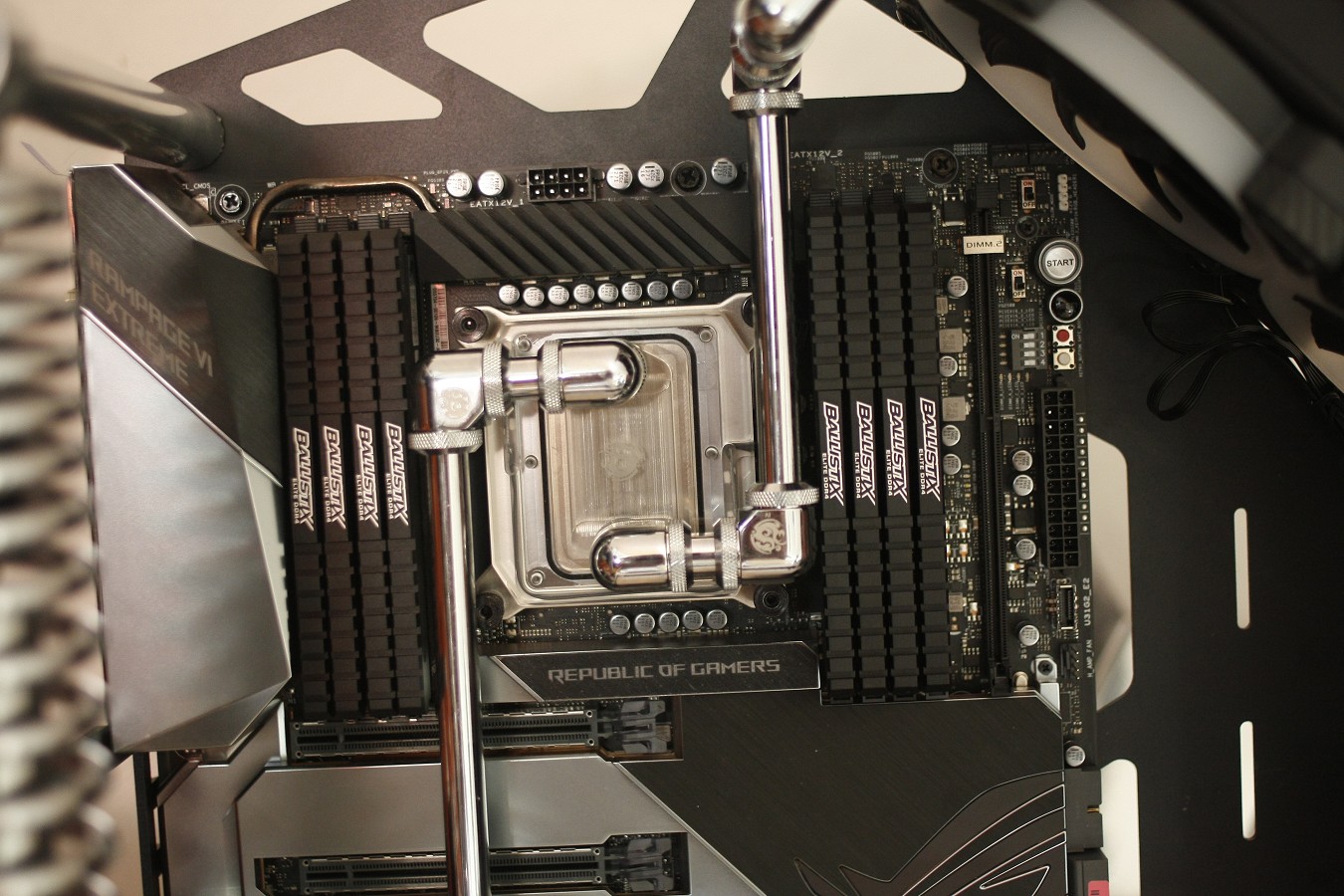

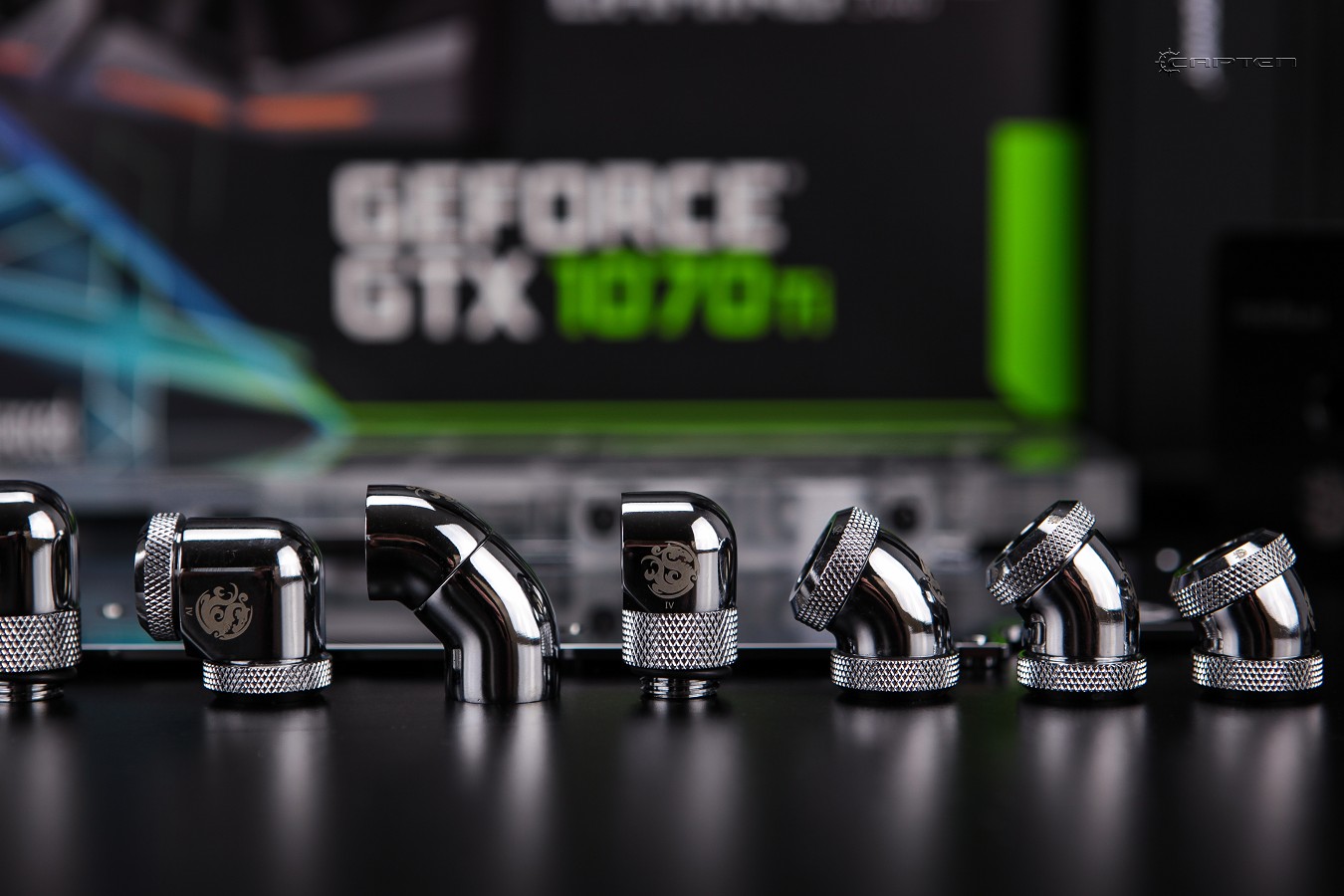

Hiermit gleich ein Blick auf die verbaute Hardware:

k-img_1201-jpg.1003764


k-img_1215-jpg.1003765


k-img_1573-jpg.1003766


k-img_1575-jpg.1003767


k-img_1578-jpg.1003768


Hiermit bedanke ich mich recht herzlich bei allen Sponsoren die mich so tatkräftig bei diesem Projekt unterstützen:

ASUS

COUGAR

BITSPOWER

CRUCIAL

BALLISTIX



Anhänge

  • k-07-01.jpg
    208,6 KB · Aufrufe: 685
  • k-IMG_1201.jpg
    146,7 KB · Aufrufe: 674
  • k-IMG_1215.jpg
    186,4 KB · Aufrufe: 671
  • k-IMG_1573.jpg
    184,8 KB · Aufrufe: 681
  • k-IMG_1575.jpg
    168,1 KB · Aufrufe: 669
  • k-IMG_1578.jpg
    139,2 KB · Aufrufe: 674

Corsair_Fan

Software-Overclocker(in)
cooles Projekt wieder von dir. Kannst mir aber noch nicht wirklich so Vorstellen. Das Case gefällt mir personlich nicht so weiß auch nicht warum. Eventuell wird ja noch wenn alles umgebaut und fertig ist.
Hab mal ein Mod gesehen der war in Weiß und Gold gehalten sah echt super aus wie wird deiner? Schwarz matt mit Gold würde passen für so ein Mod.

(Wie kann ich mir den neusten Stand vom Abo anzeigen lassen? War doch das die Glocke immer rot war oder bei einen neuen Beitrag)

Zuletzt bearbeitet:
TE
capten10

capten10

Freizeitschrauber(in)

Zeit für das erste Update.

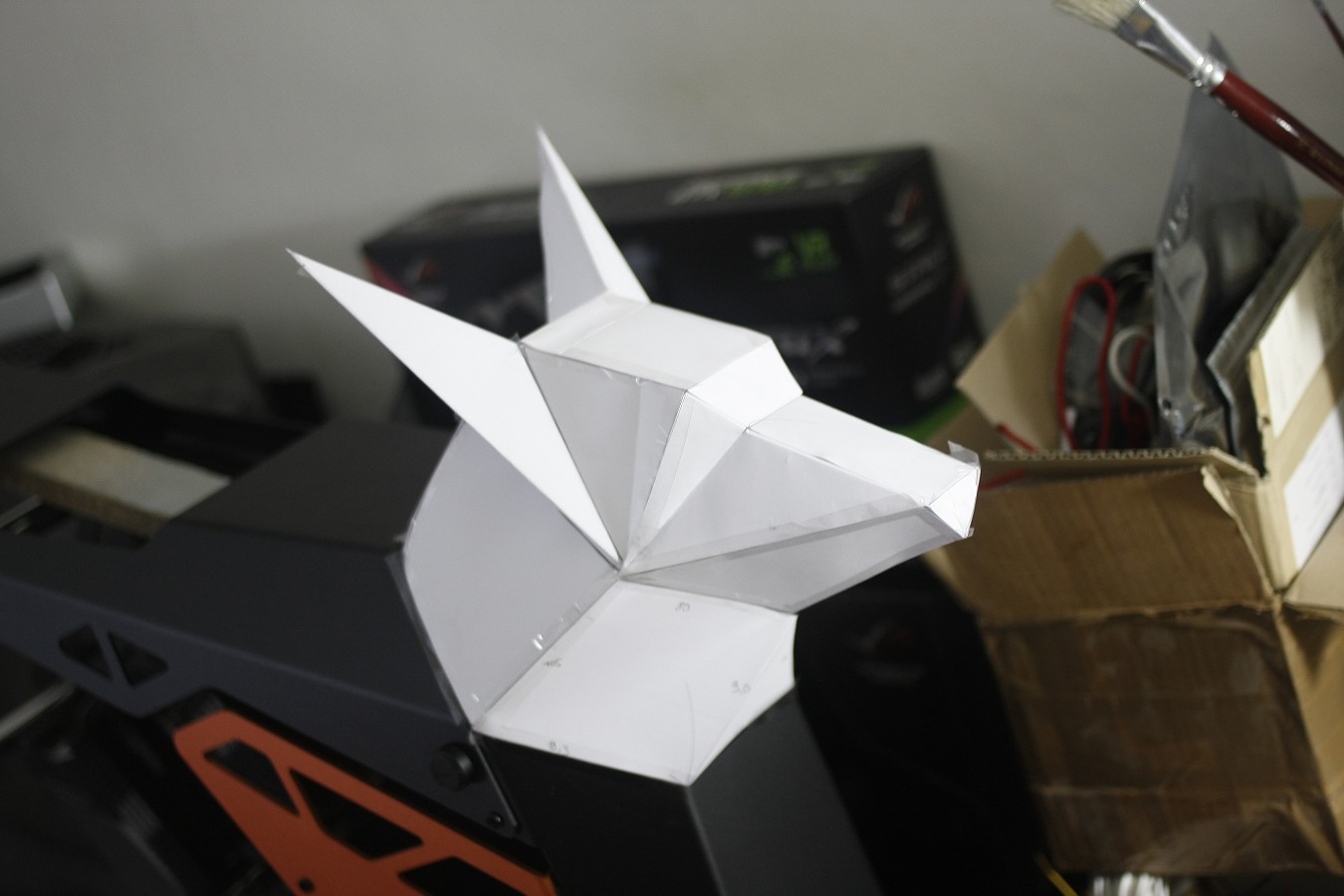

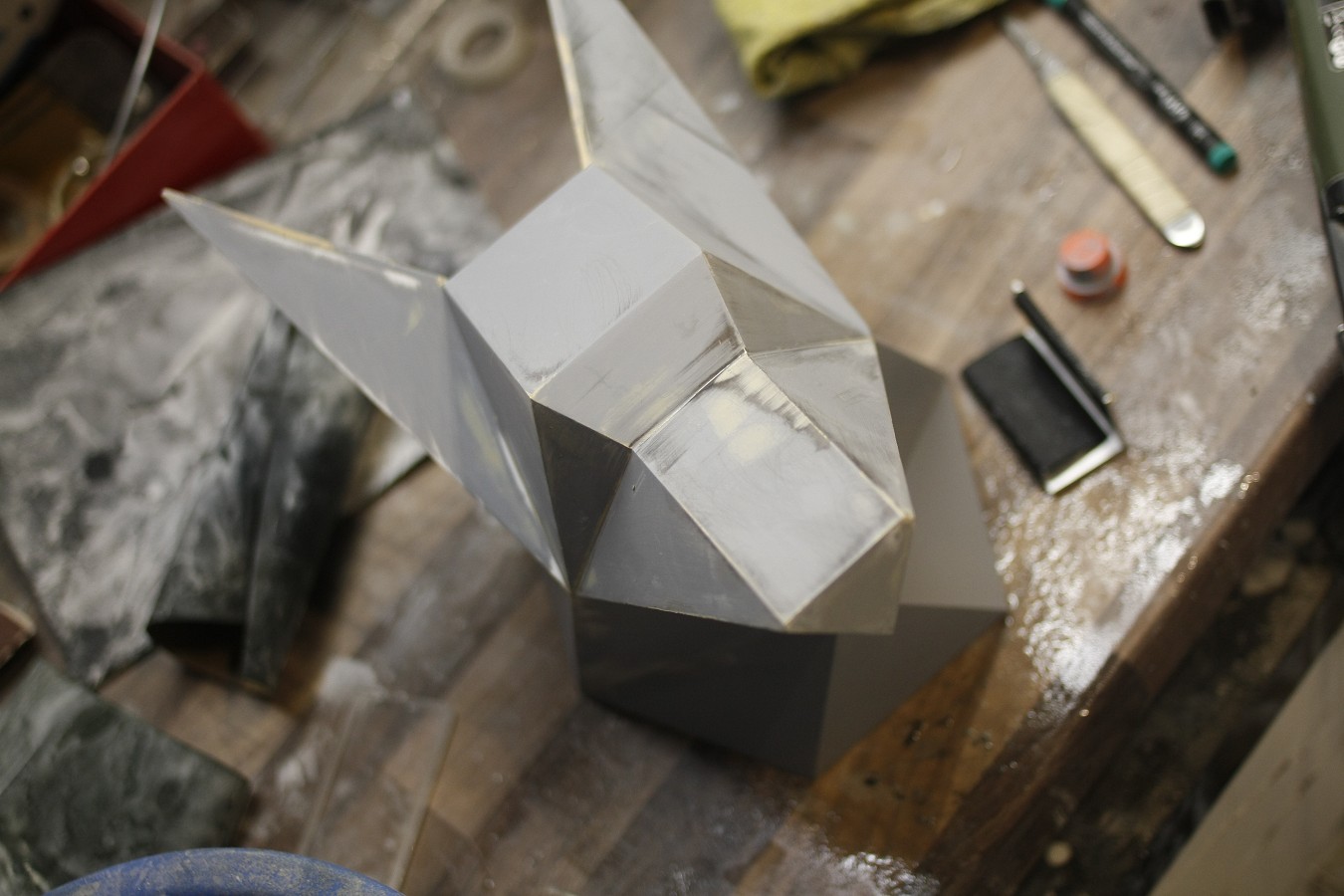

Als erstes hab ich den Kopf mal ganz normal aus Papier gebaut.
Hört sich leicht an, ist es aber nicht XD

k-_mg_3988-jpg.1017462

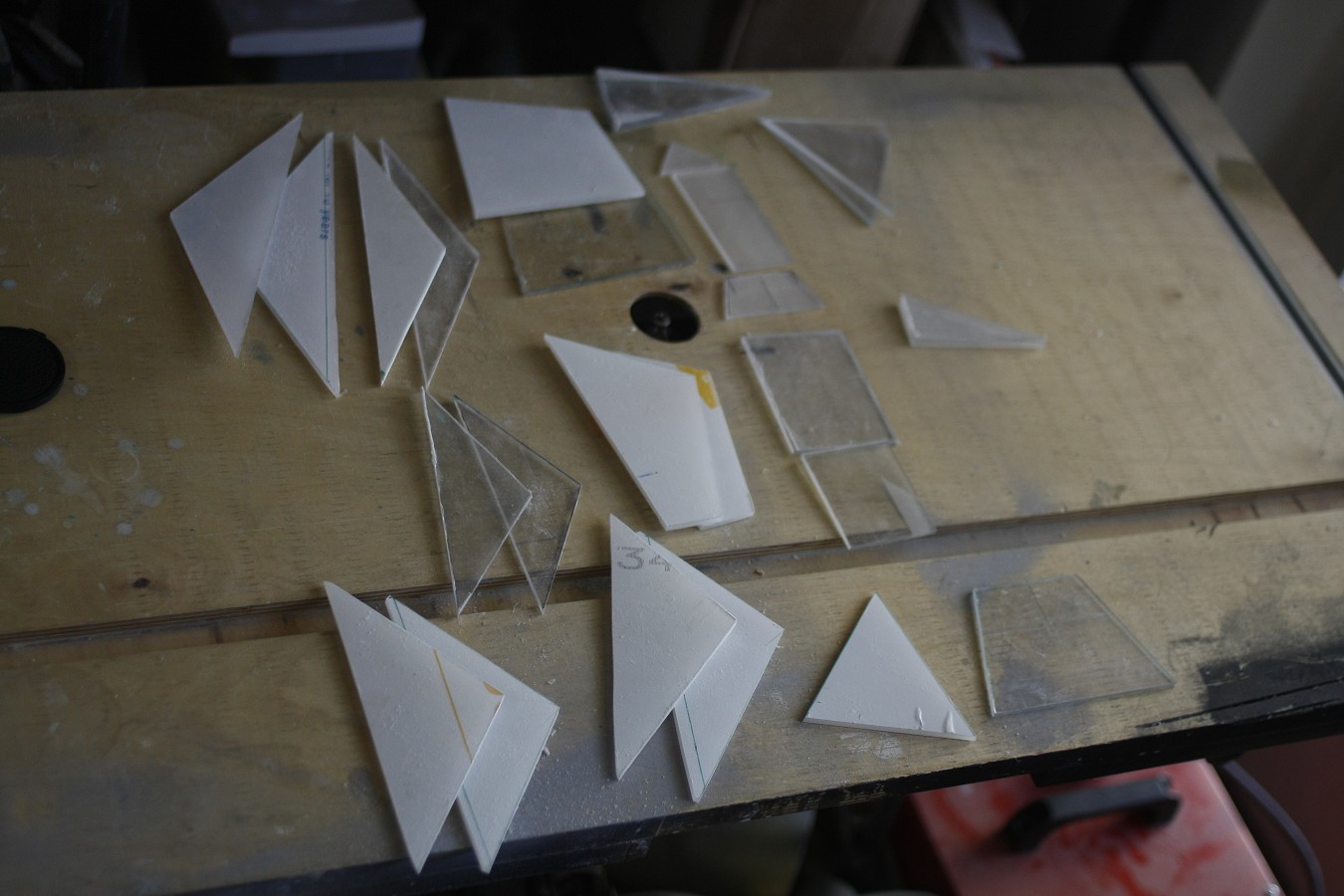

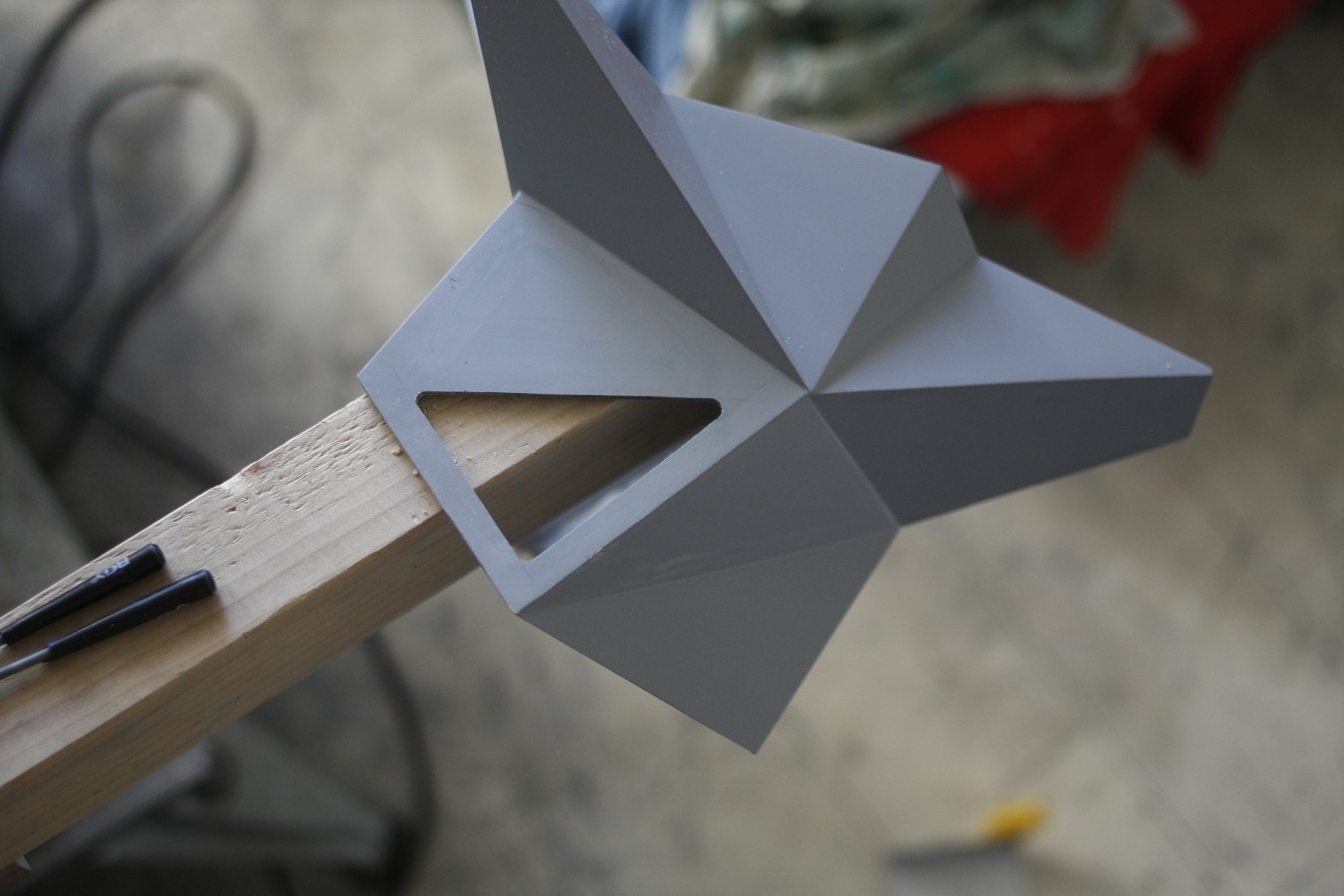

So konnte ich nun die Maße vom Papier Kopf auf Plexiglas übertragen und habe dieses zugeschnitten.
Je nachdem wie groß das vorhandene Plexiglas war ,wurde eine Kreis-, Stich- oder die Dekupiersäge verwendet.
Größtenteils konnte ich hier ausschließlich Reste verwerten, deshalb auch die verschiedenen Plexiglassorten.

k-_mg_3990-jpg.1017463

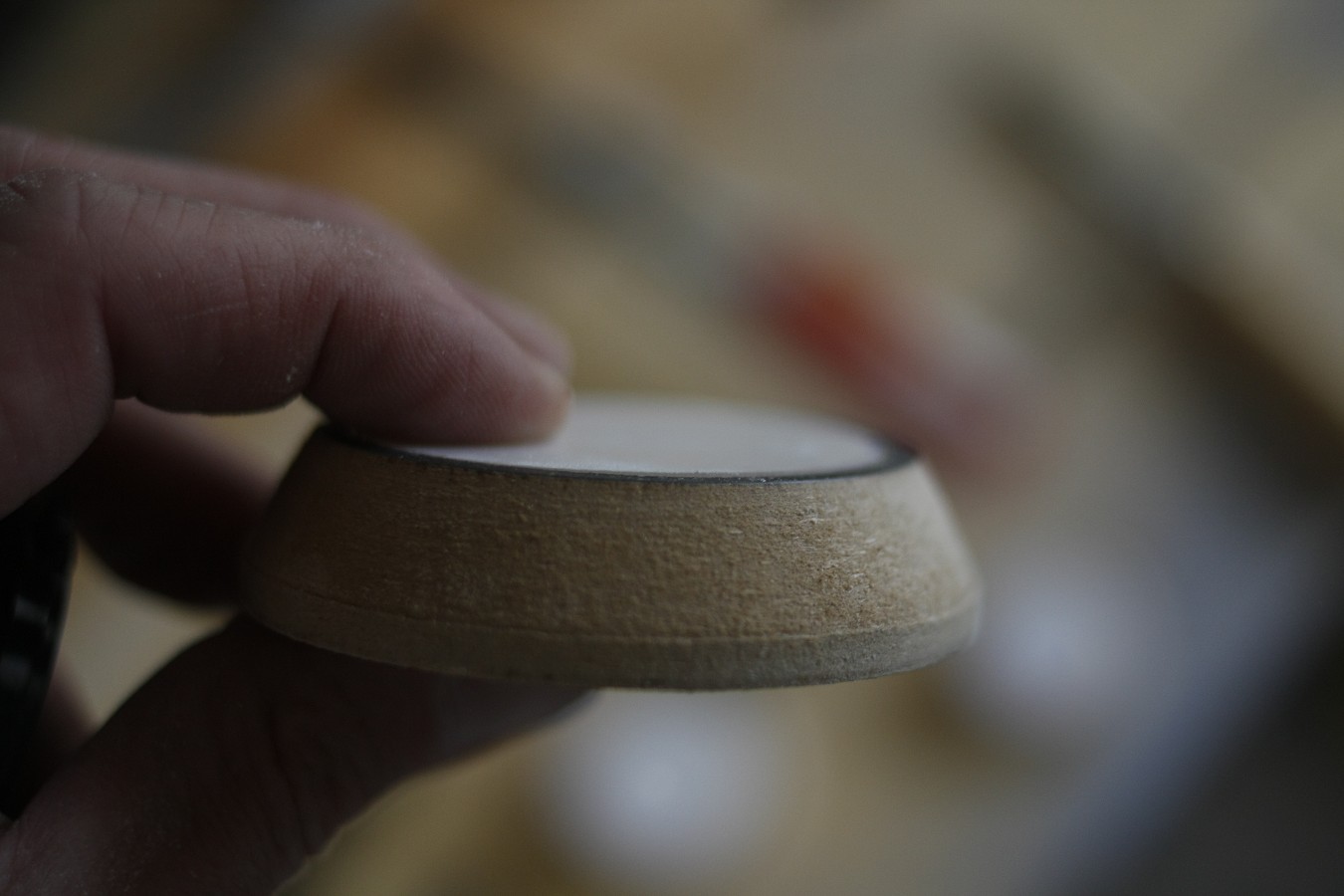

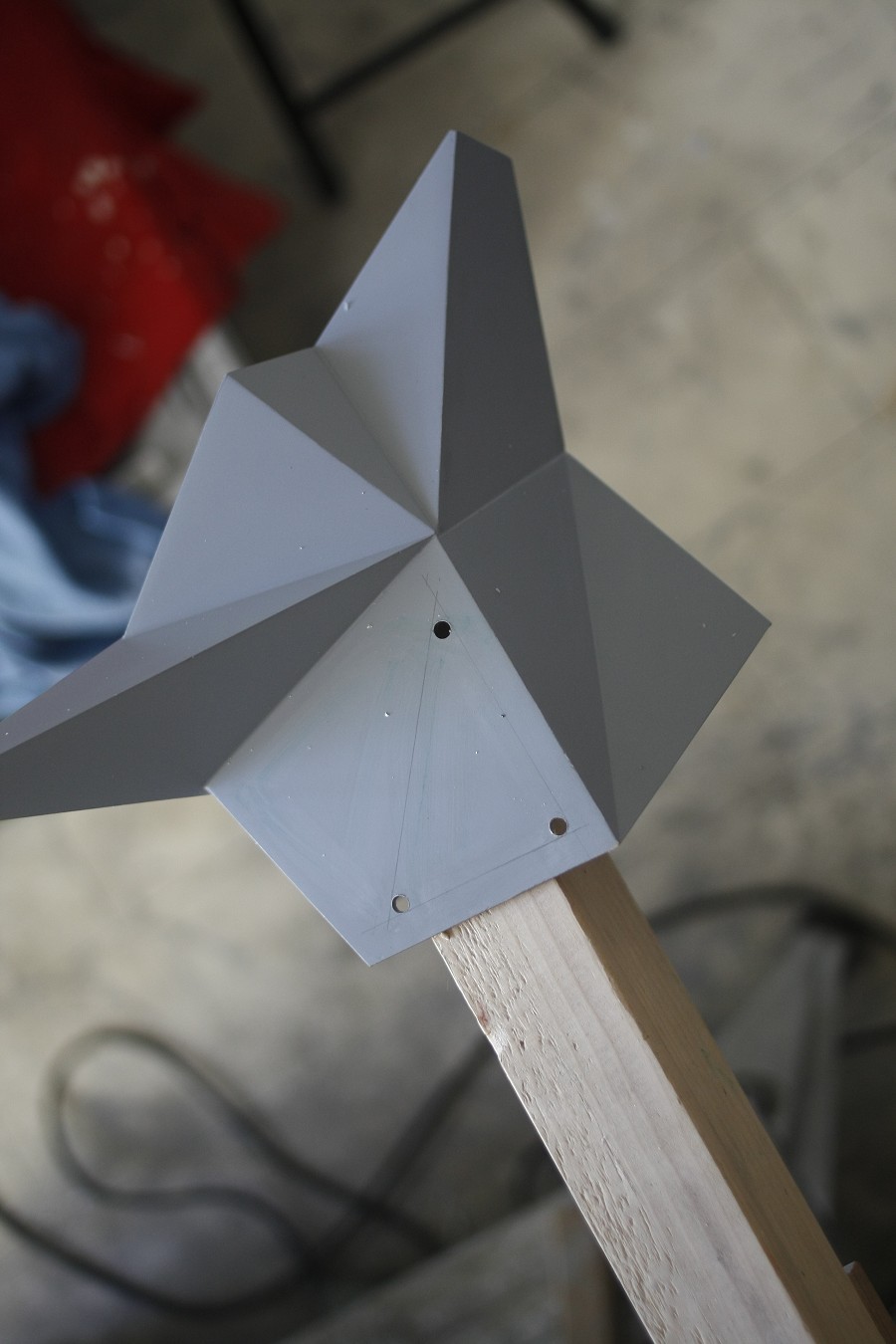

nachdem alles sauber zugesägt und begradigt wurde begann ich alle Kanten auf Gehrung zu schleifen.

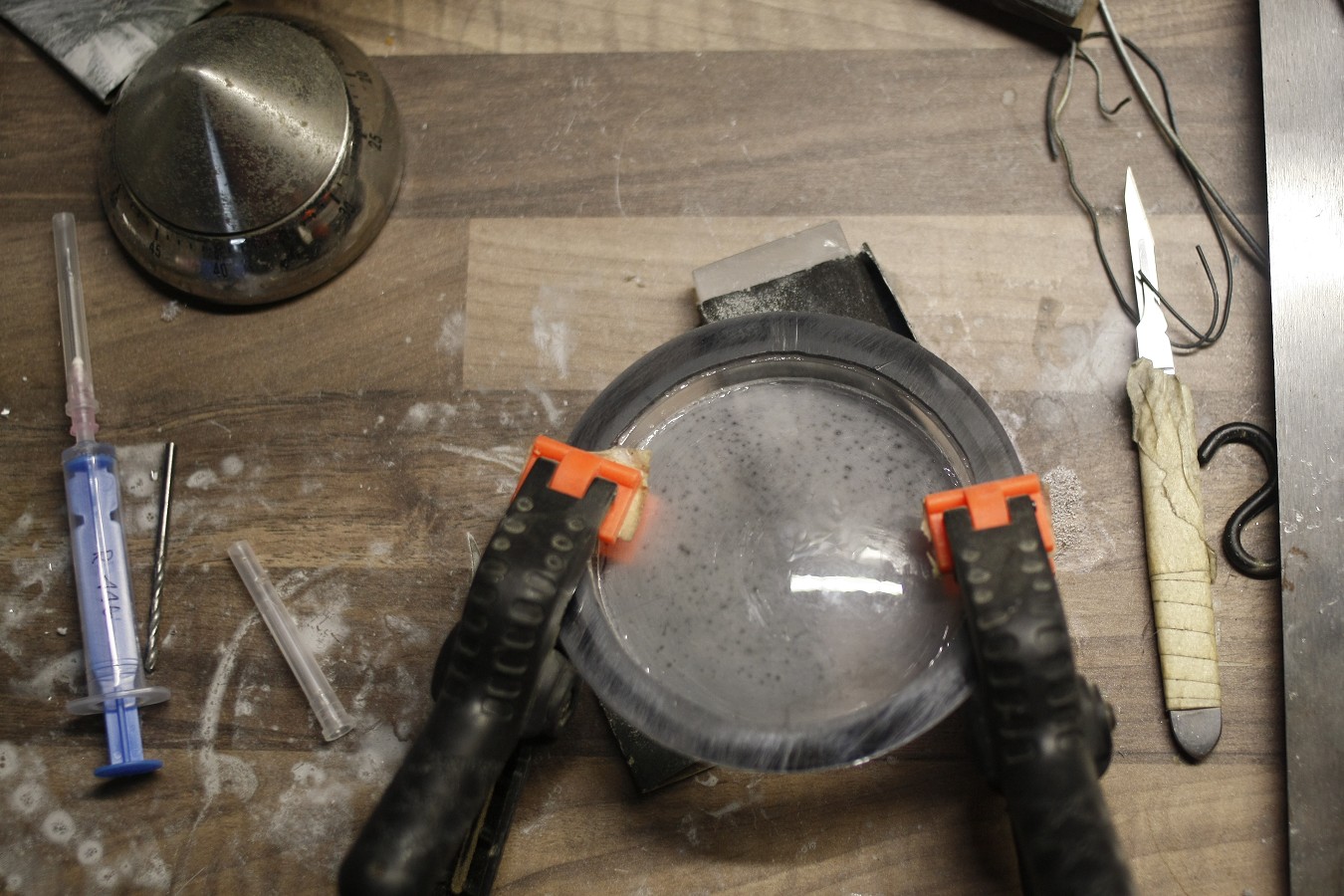

Nun konnte ich ein Teil nach dem anderen mit Akryfix R192 verkleben.

k-_mg_3991-jpg.1017464


k-_mg_3995-jpg.1017465

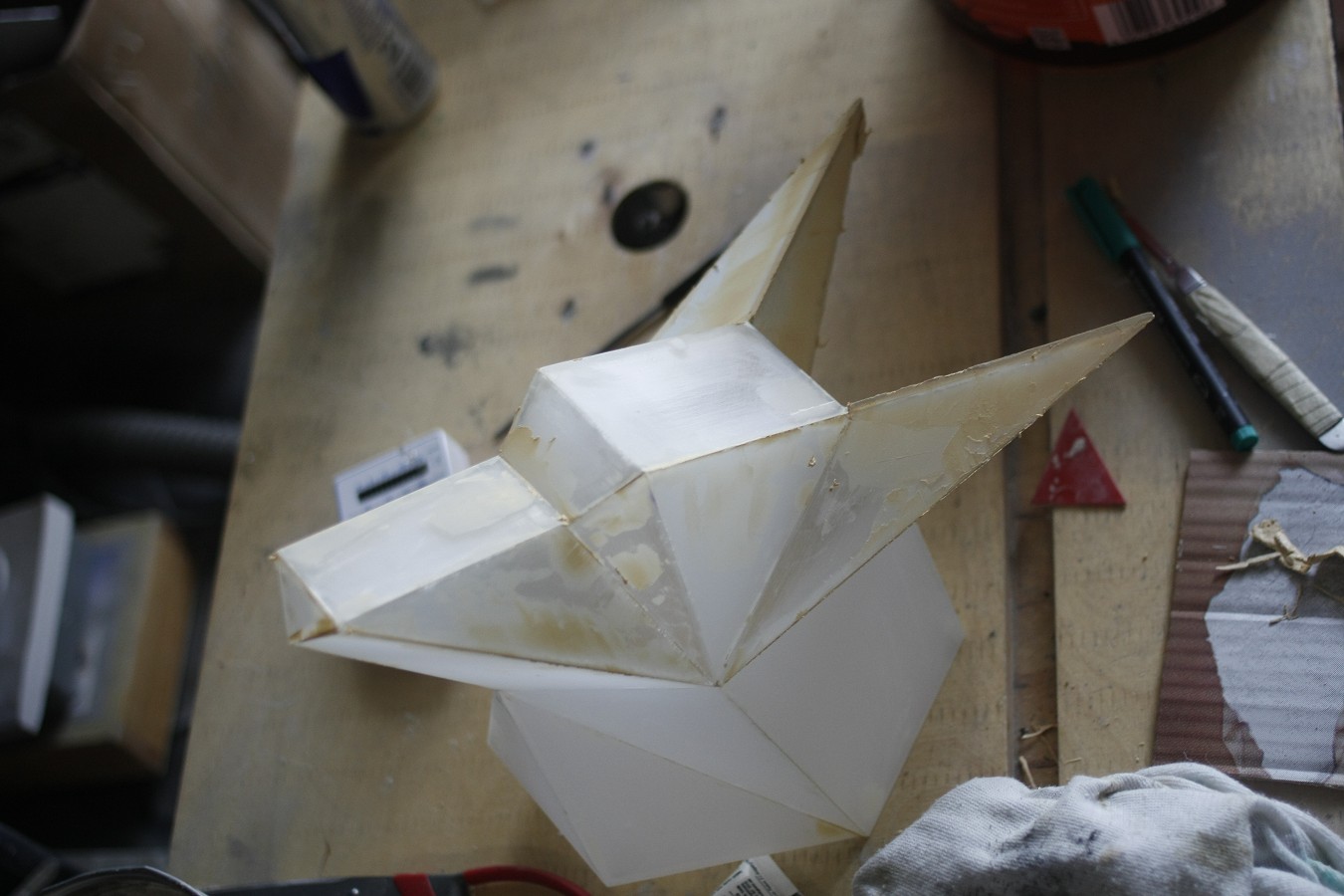

nachdem alles verklebt und getrocknet war, habe ich alle Klebestellen zusätzlich mit Akryfix aufgefüllt und verstärkt.
Nach dem groben anschleifen wurde alle notwendigen Stellen mit Polyesterspachtel für das Lackieren vorbereitet.

k-_mg_3997-jpg.1017466


k-_mg_4000-jpg.1017467


nach mehreren Schichten Grundierung und Spritzspachtel habe ich den Kopf mittels Scharnier am Gehäuse befestigt.

k-_mg_4013-jpg.1017468

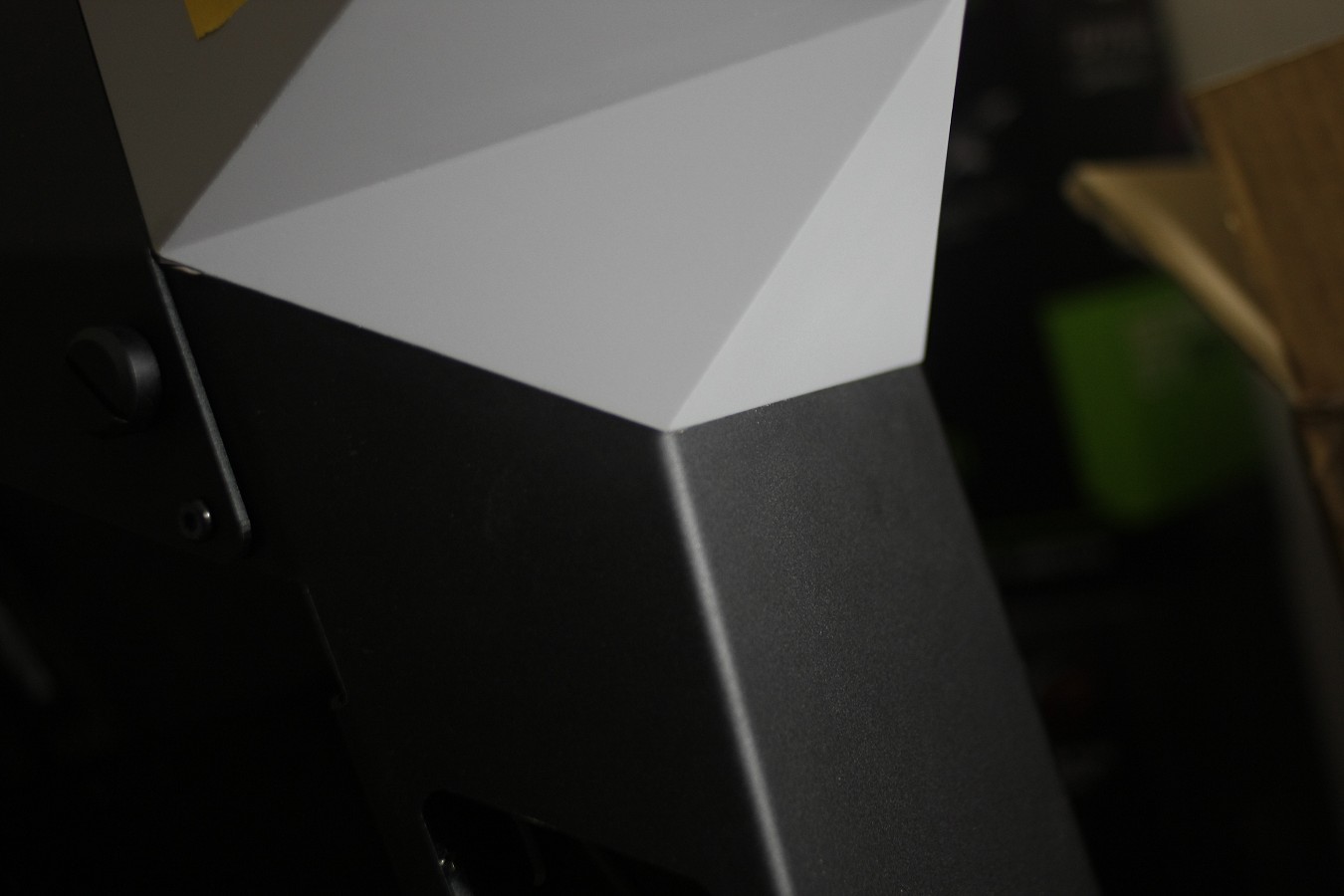

passt ziemlich gut muss ich sagen.

k-_mg_4016-jpg.1017469

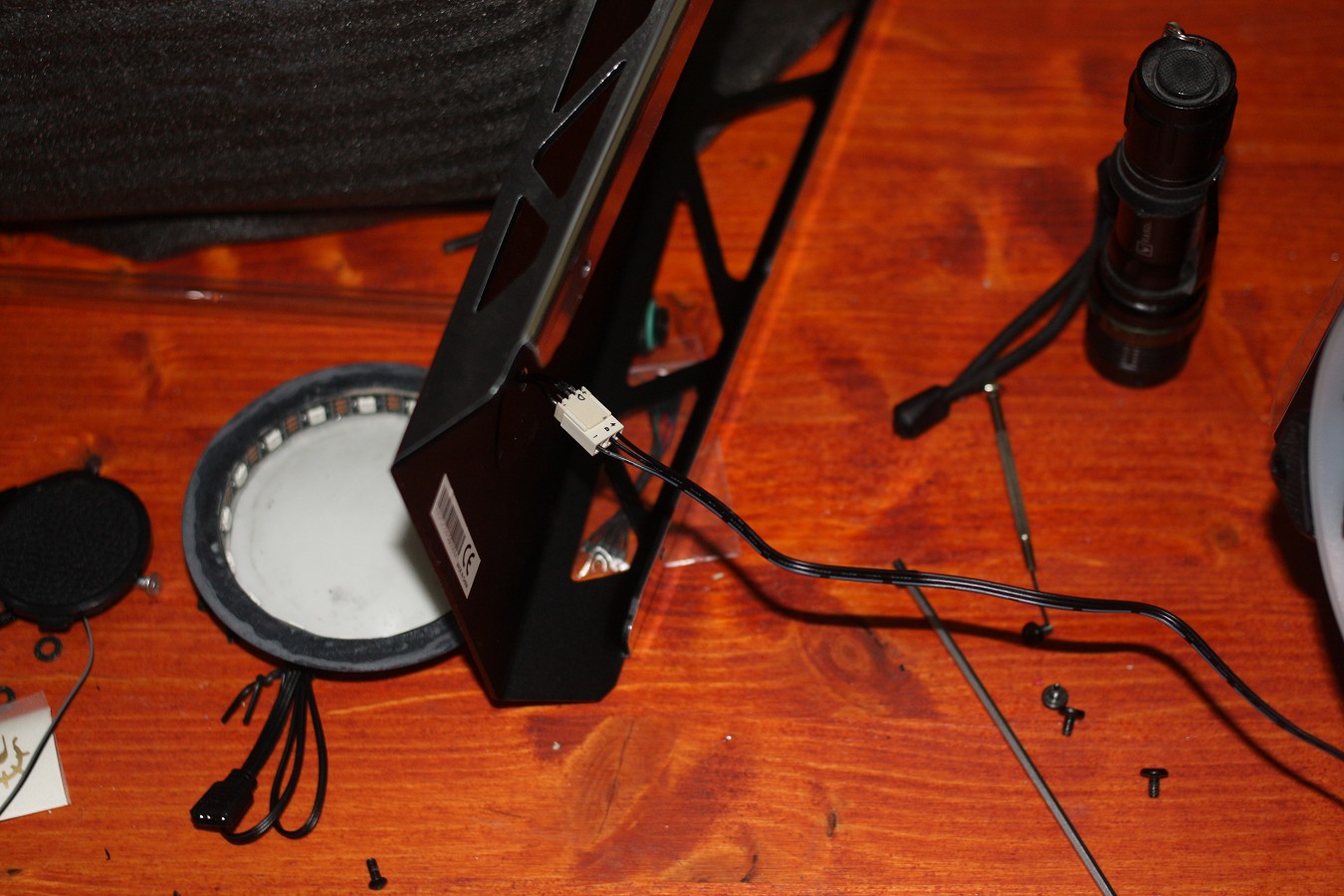

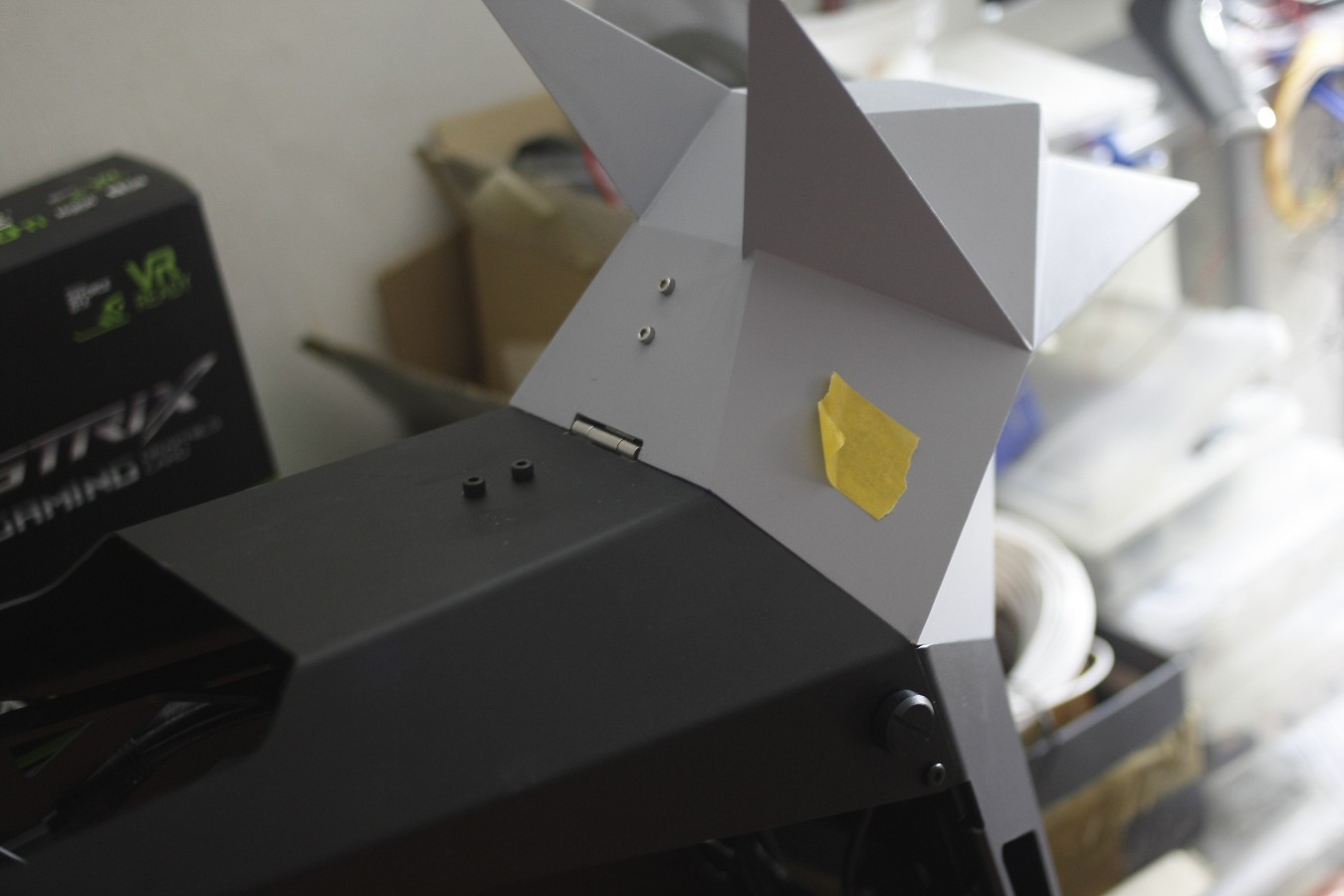

nun habe ich dem Hals noch beidseitig Ausschnitte verpasst um die USB Slots und die Powertasten zu erreichen
um wegen so etwas nicht immer den Kopf hochklappen zu müssen.

k-_mg_4022-jpg.1017470


k-_mg_4023-jpg.1017471

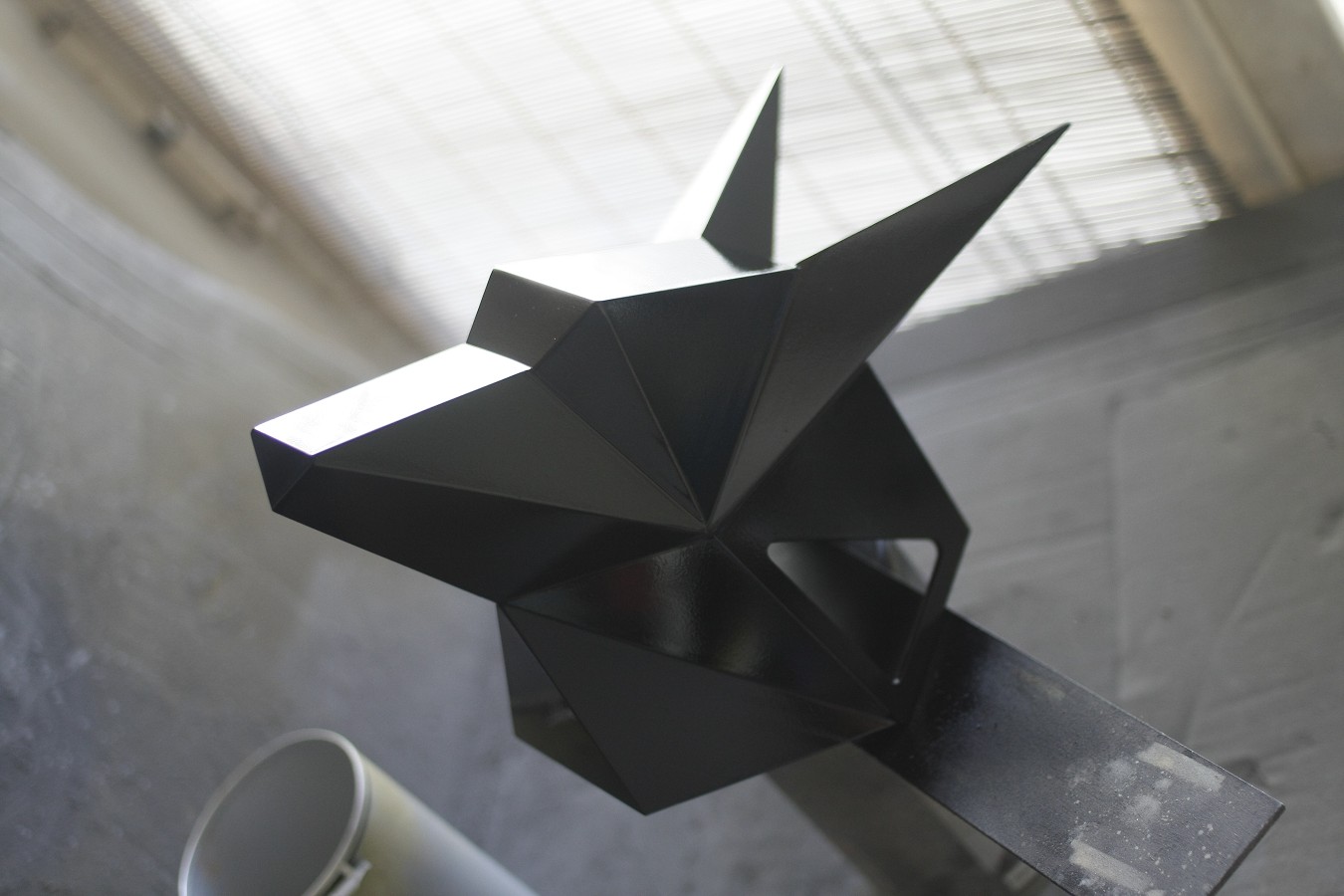

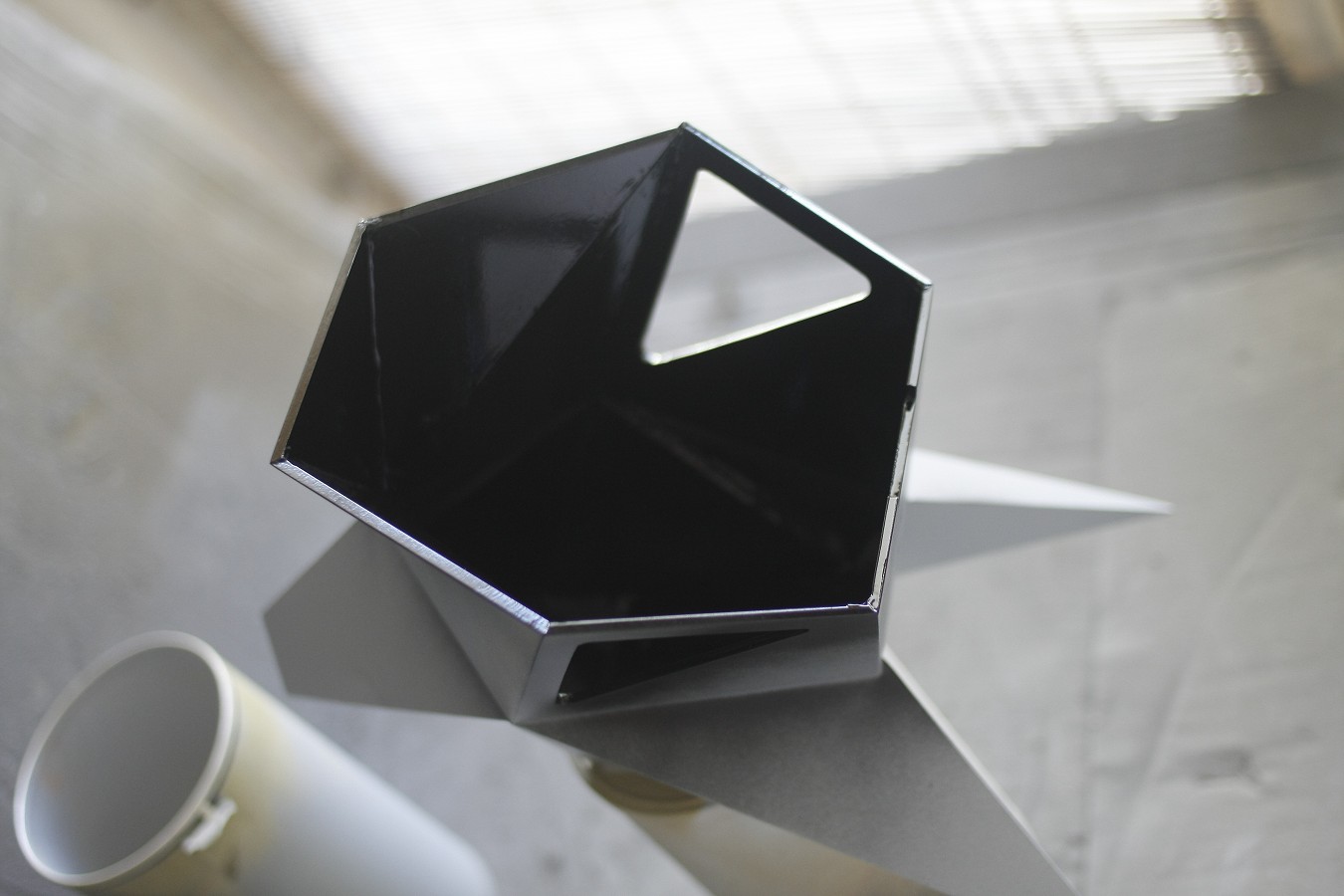

nun habe ich den Kopf von innen und außen komplett schwarz matt lackiert

k-_mg_4024-jpg.1017472


k-_mg_4026-jpg.1017473


Als nächste möchte ich das Projekt mit verschieden Runden Elementen versehen.

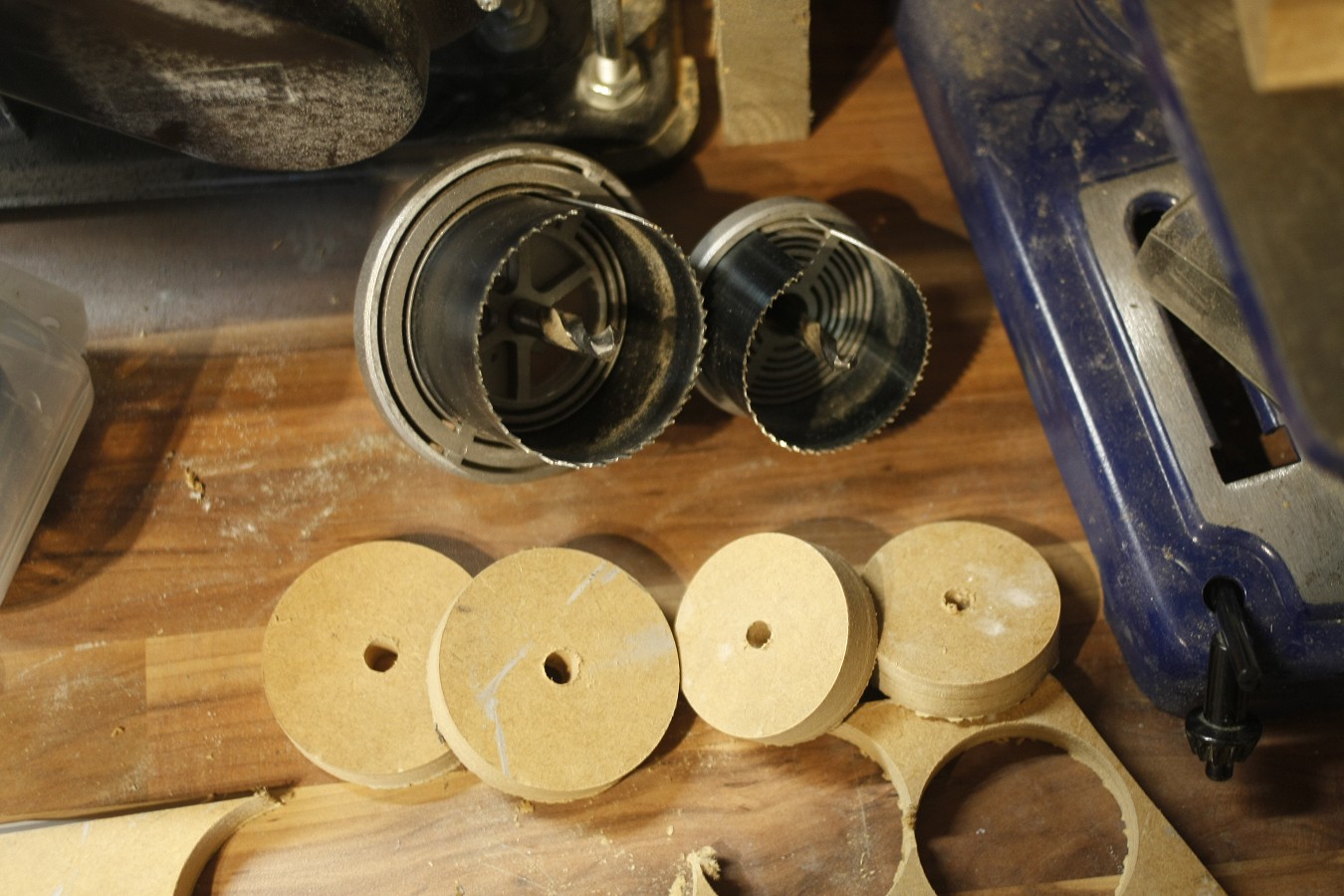

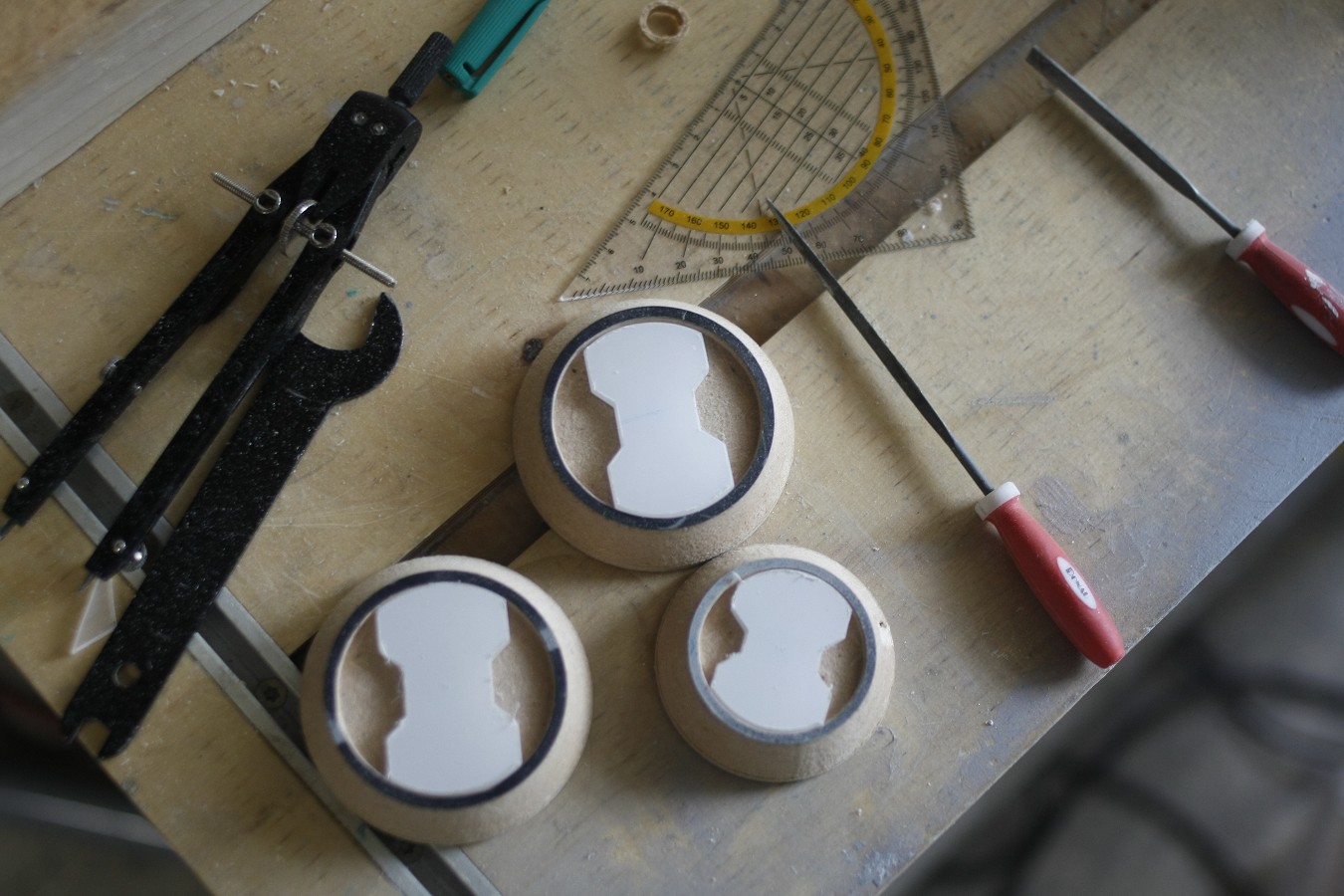

Dafür schnitt ich mir mit einem Lochschneider ein paar Kreise in zwei Größen zurecht.

k-_mg_3999-jpg.1017474

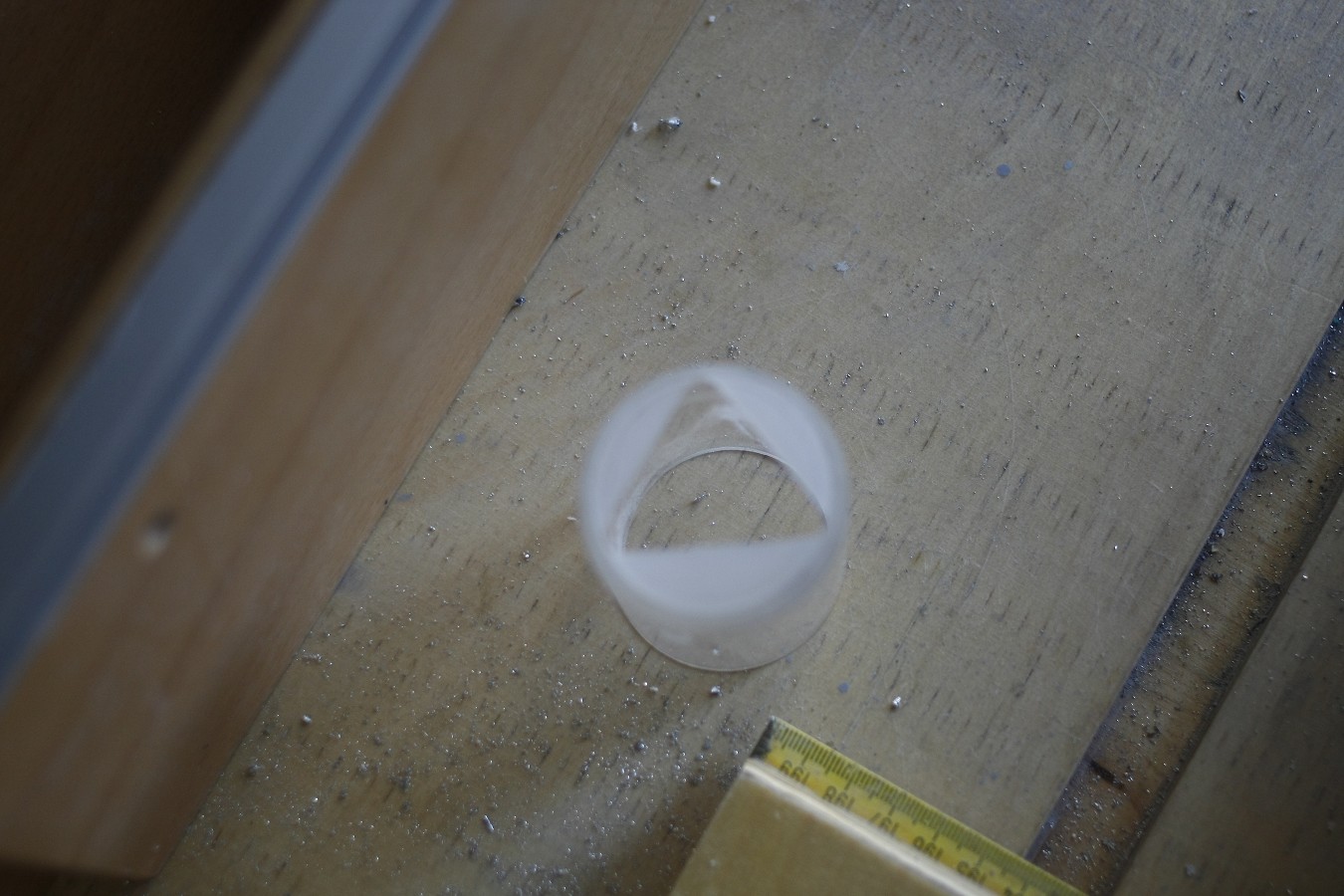

Diese schragte ich dann mit der Oberfräse seitlich auf 60Grad an und vertiefte den Inneren Bereich

k-_mg_4001-jpg.1017475

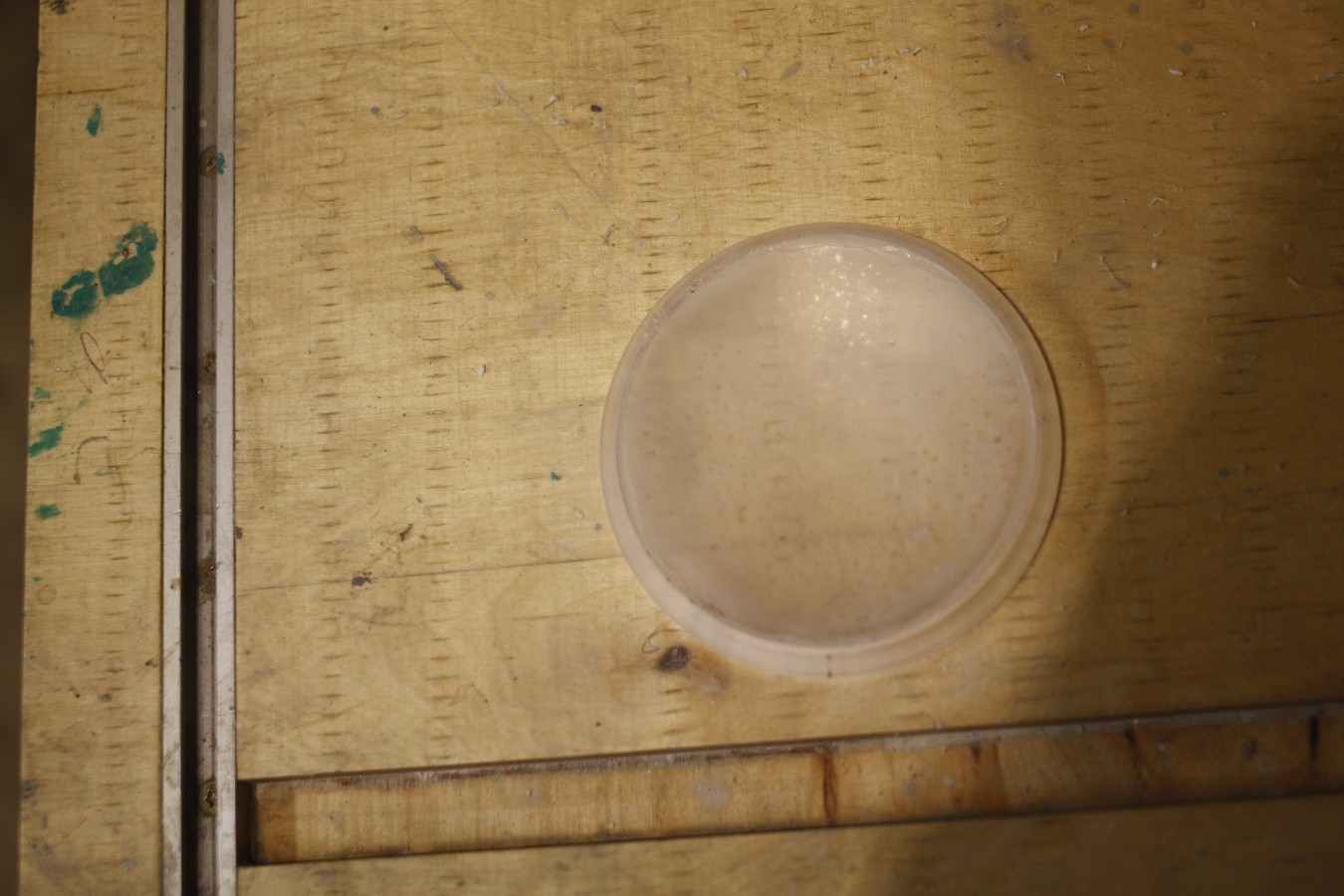

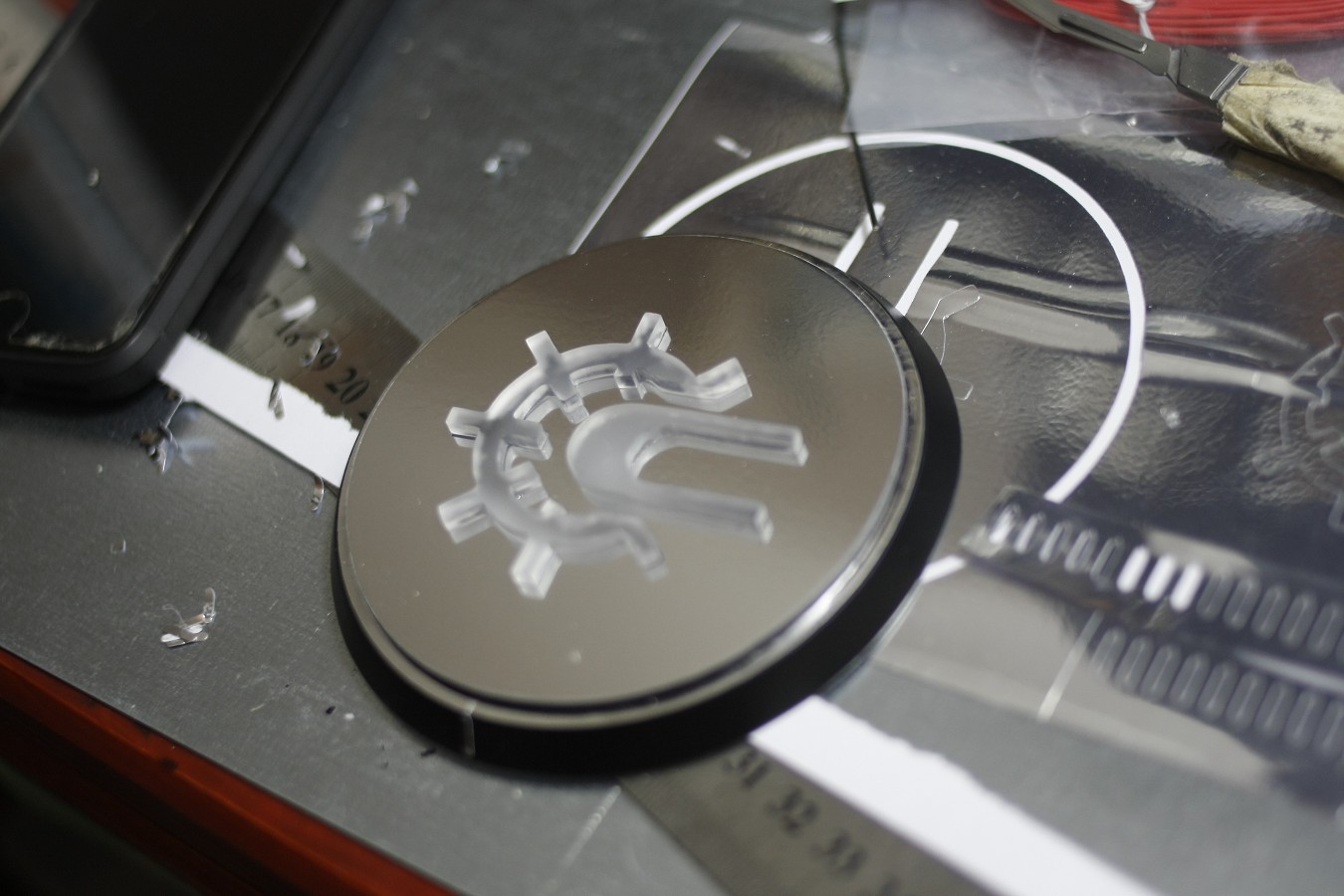

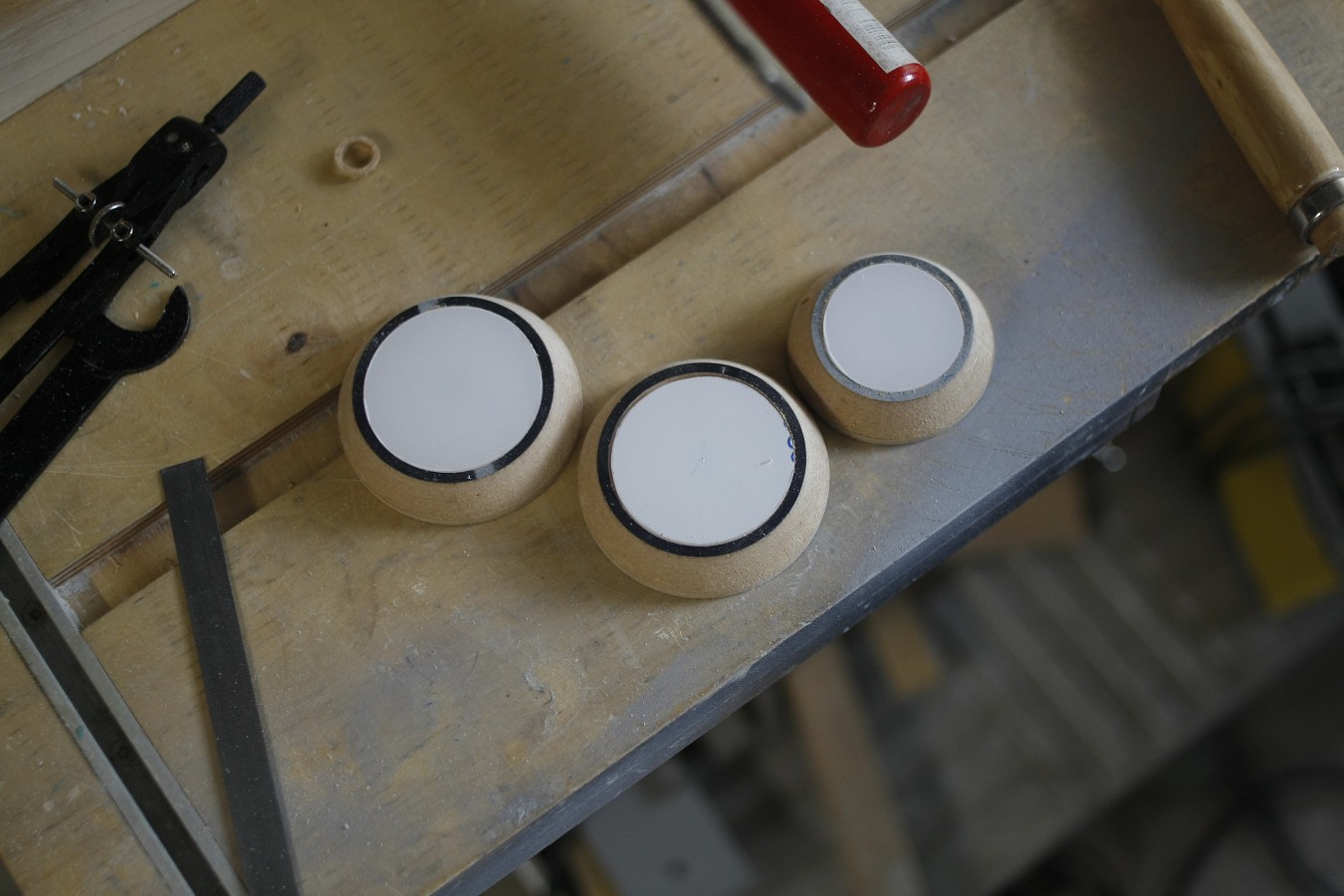

um dort 3mm Plexiglas versenken zu können. Dieses wurde schließlich auch kurz zu vor zugeschnitten.

k-_mg_4002-jpg.1017476


k-_mg_4003-jpg.1017477

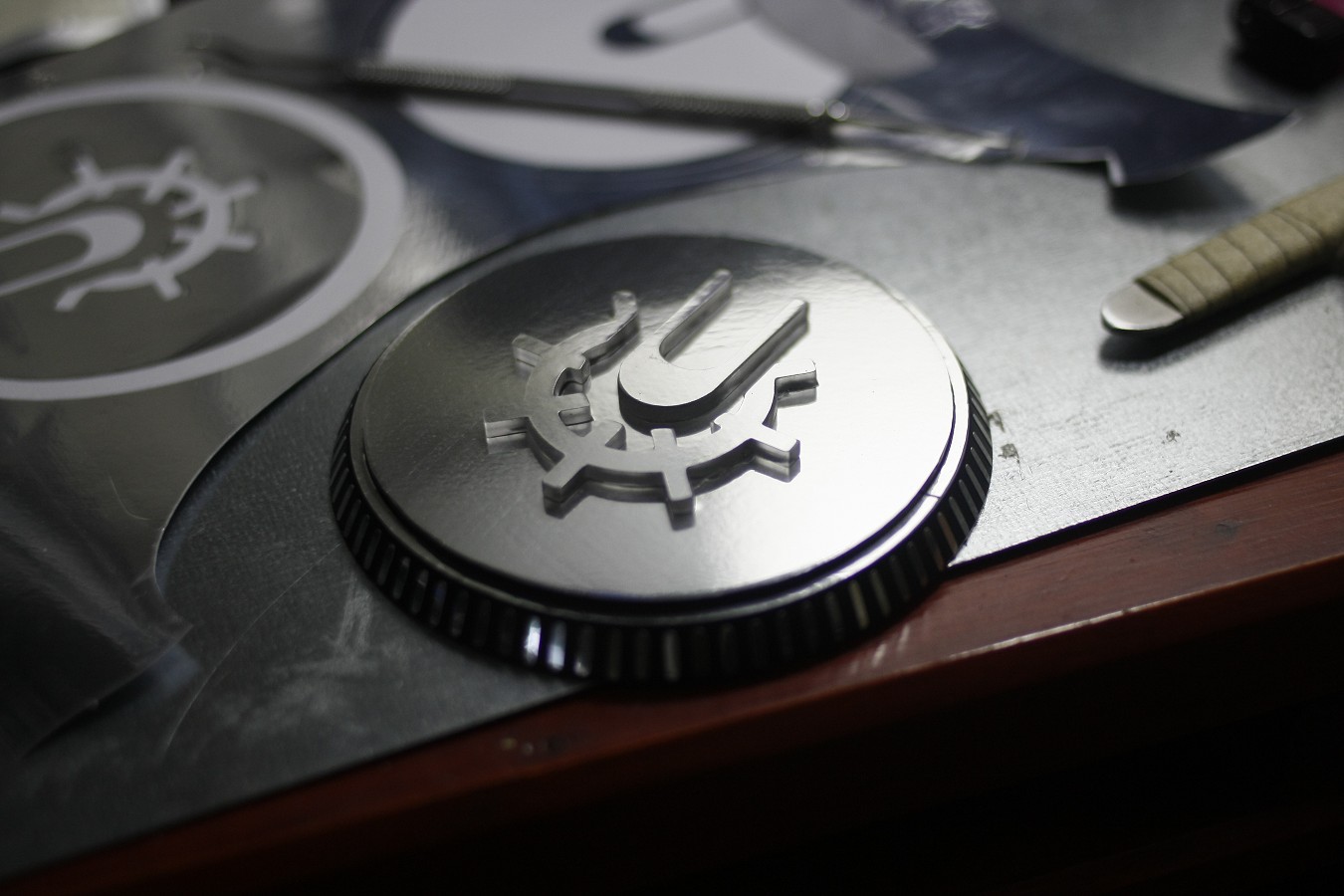

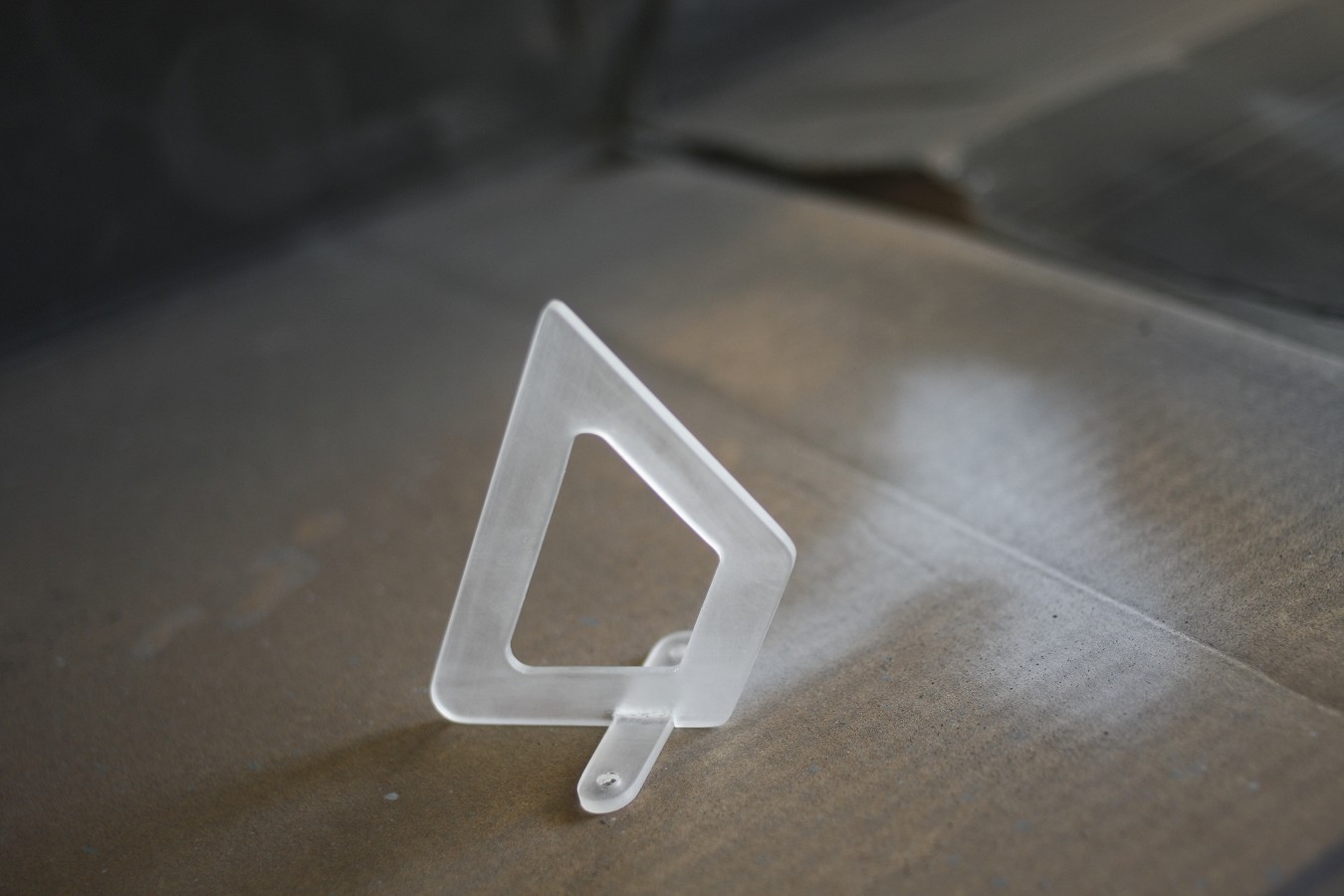

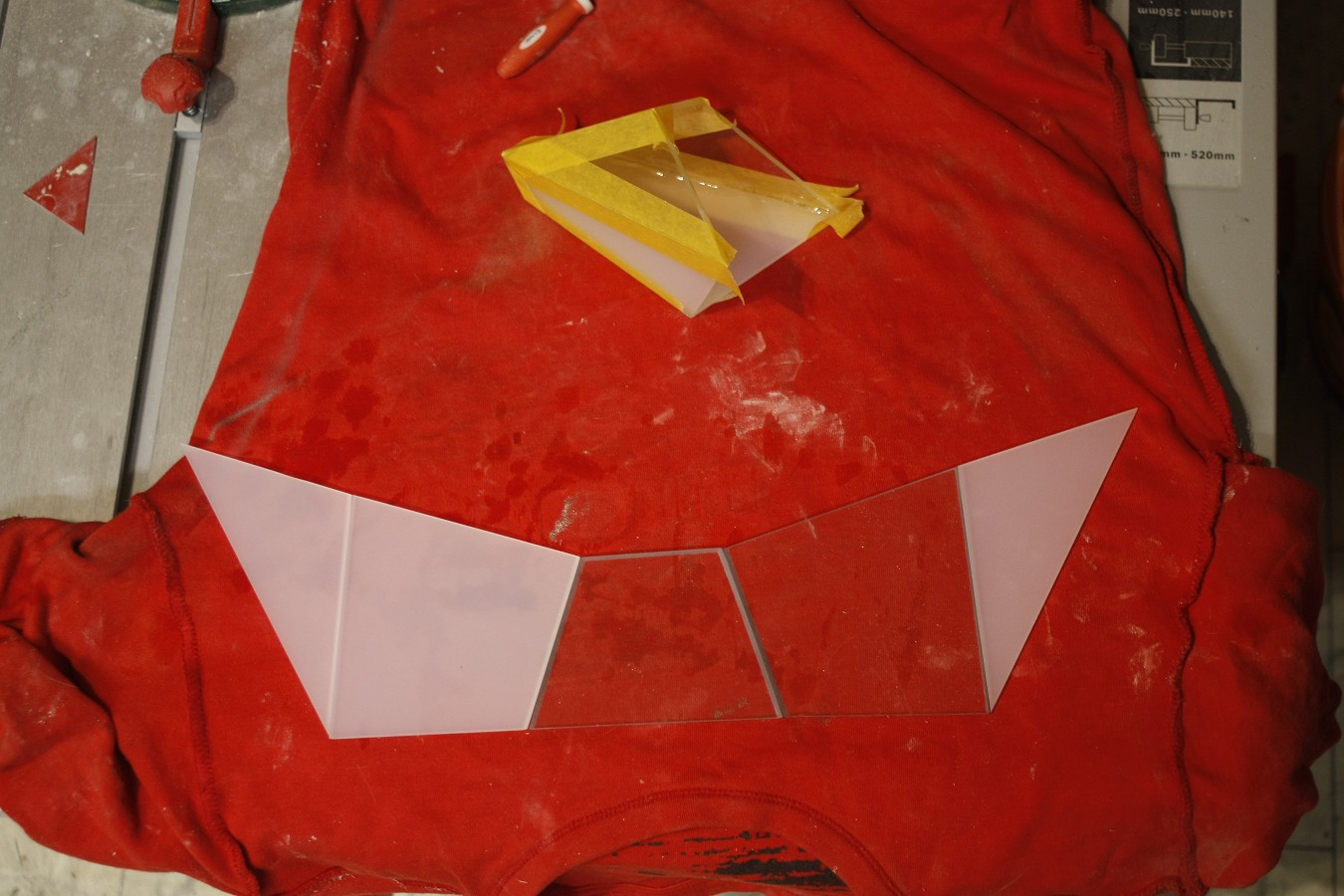

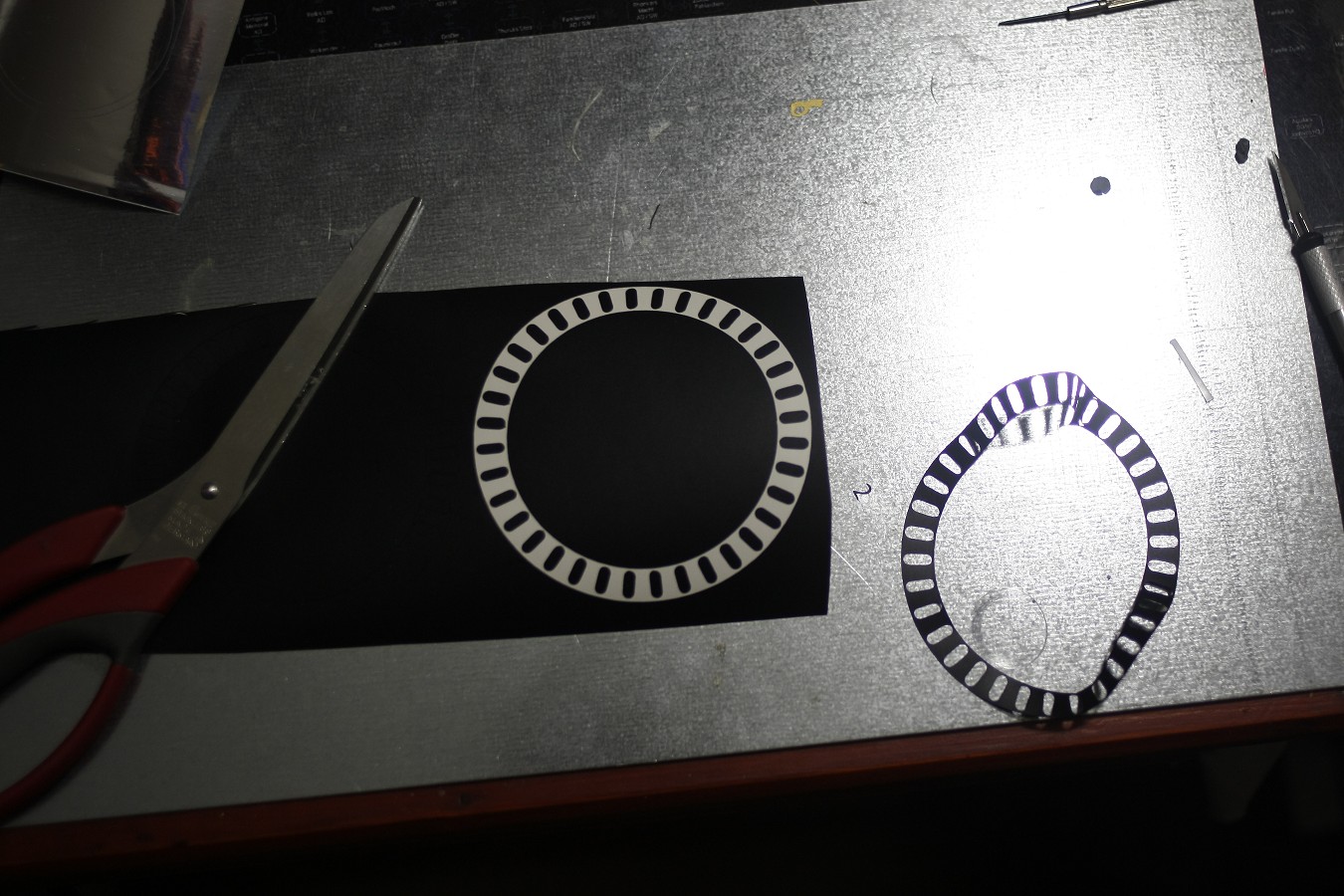

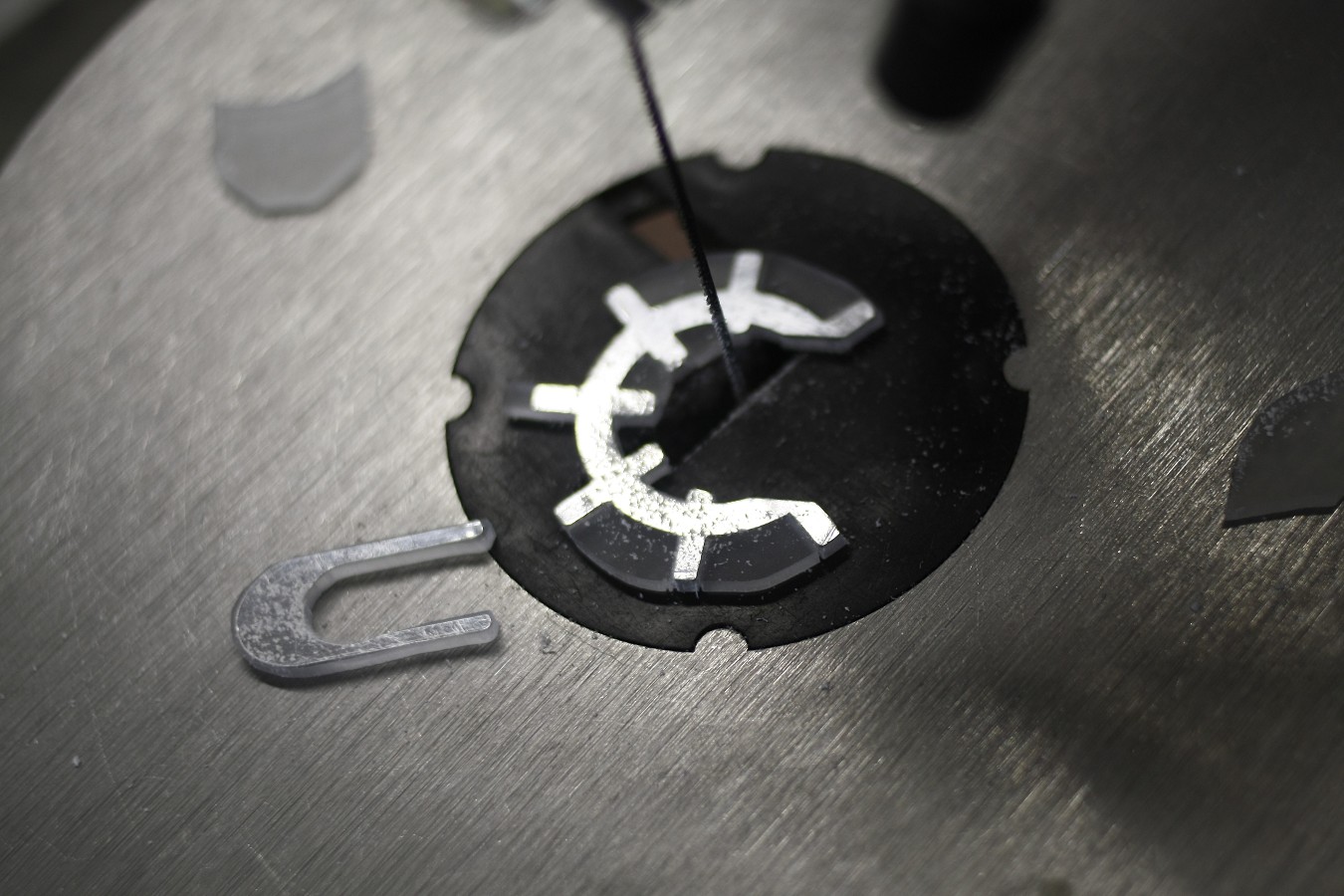

Die Einlagen schnitt ich nun in Form von Flügeln welche sich später mittels eines Motors drehen sollen.

k-_mg_4005-jpg.1017478

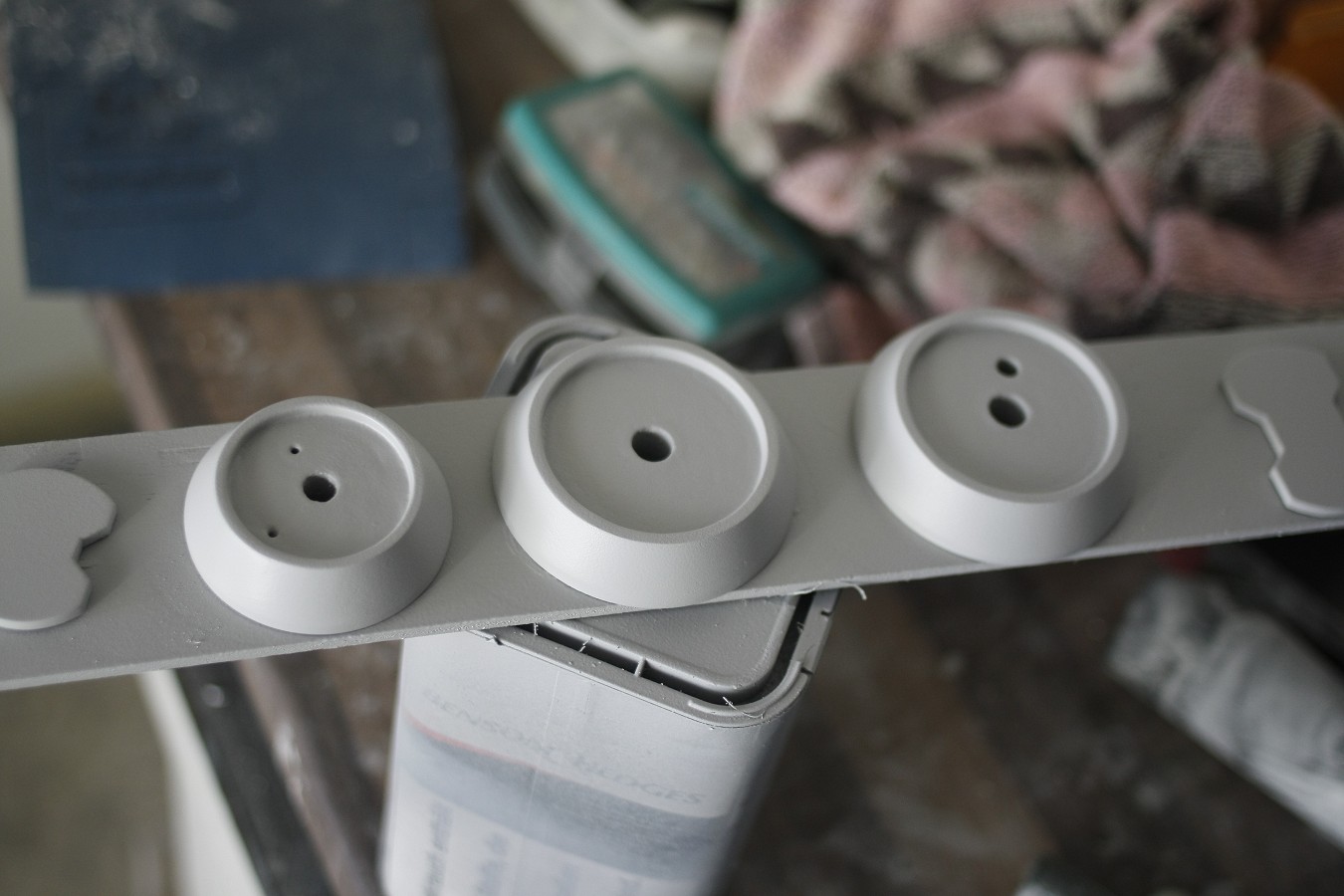

nun begann ich auch hier alles mehrfach zu grundieren und zu spachteln bis ich eine schön glatte
geschlossenen Oberfläche zum lackieren hatte.

k-_mg_4025-jpg.1017479


Dem Orangenen Seitenteil des Gehäuses ging es genauso an den Kragen.
Als erstes alles nochmal glatt geschliffen, mit Alugrundierung grundiert und dann schwarz lackiert.

k-_mg_4010-jpg.1017480

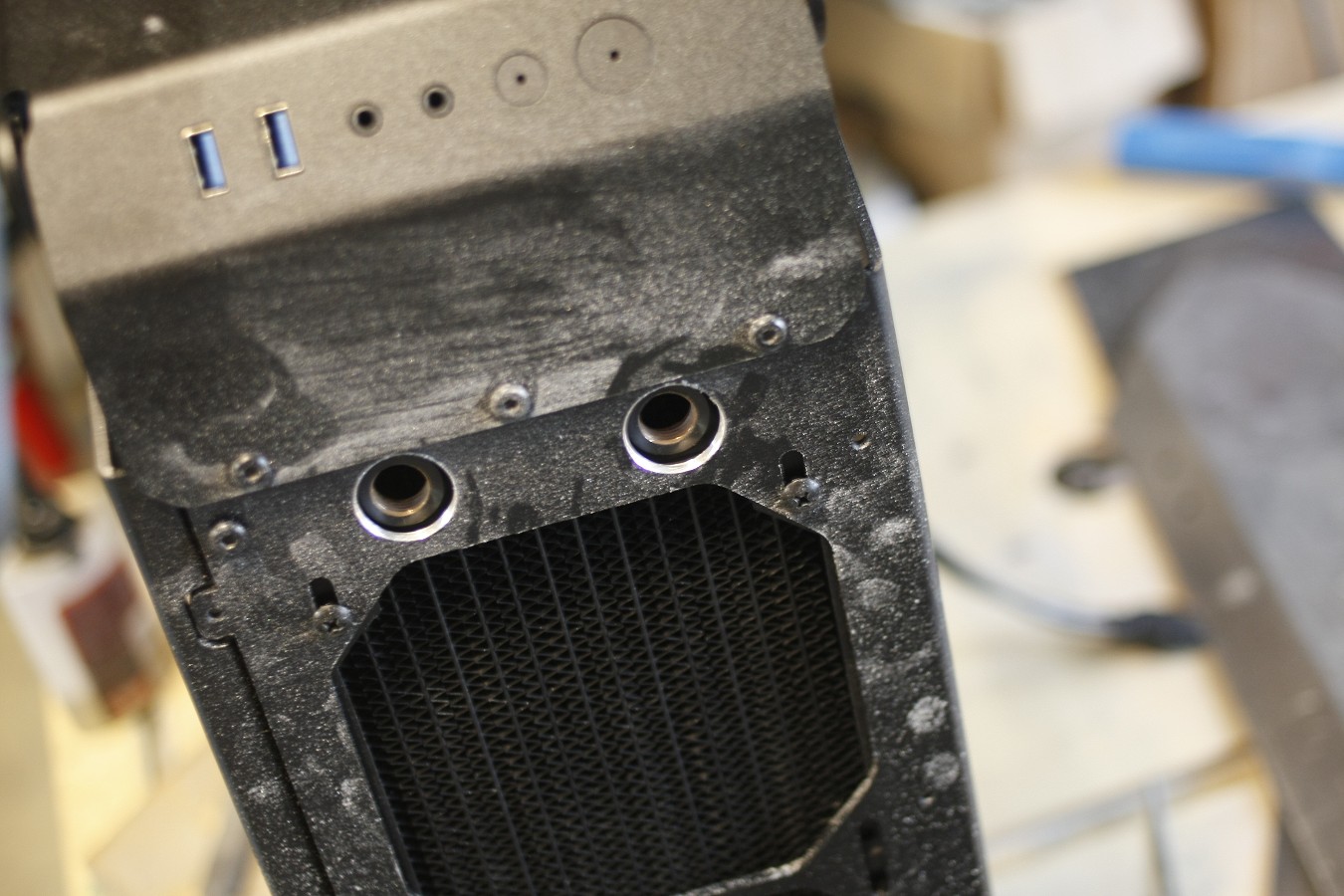

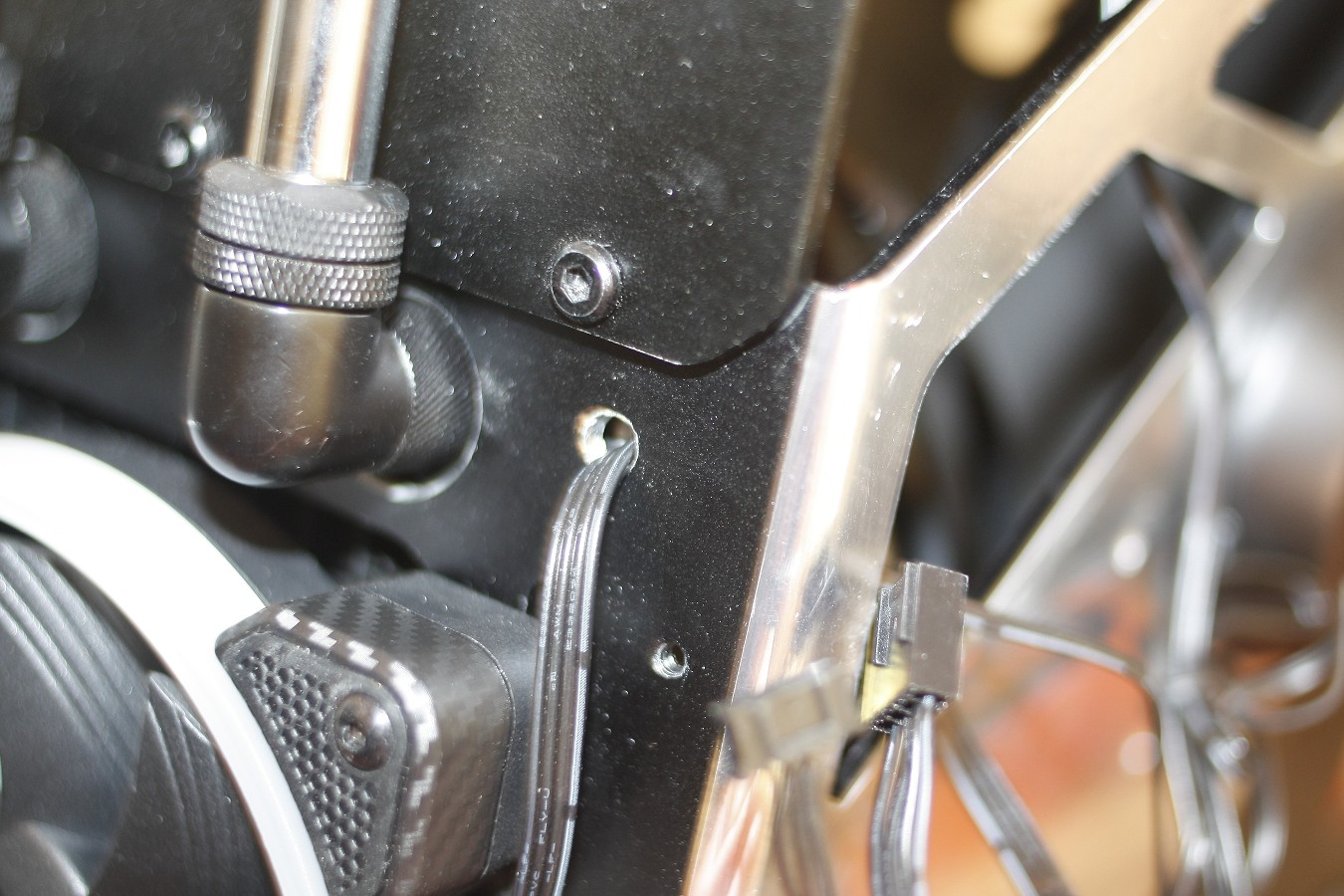

Da mein Loop später wie immer etwas speziell wird musste ich am Gehäuse noch Löcher für den Radiator setzen.

k-_mg_4052-jpg.1017481


Nun schnitt ich mir mit der Kreissäge 2mm Aluminium zu und bog es in Form des Seitenteils.

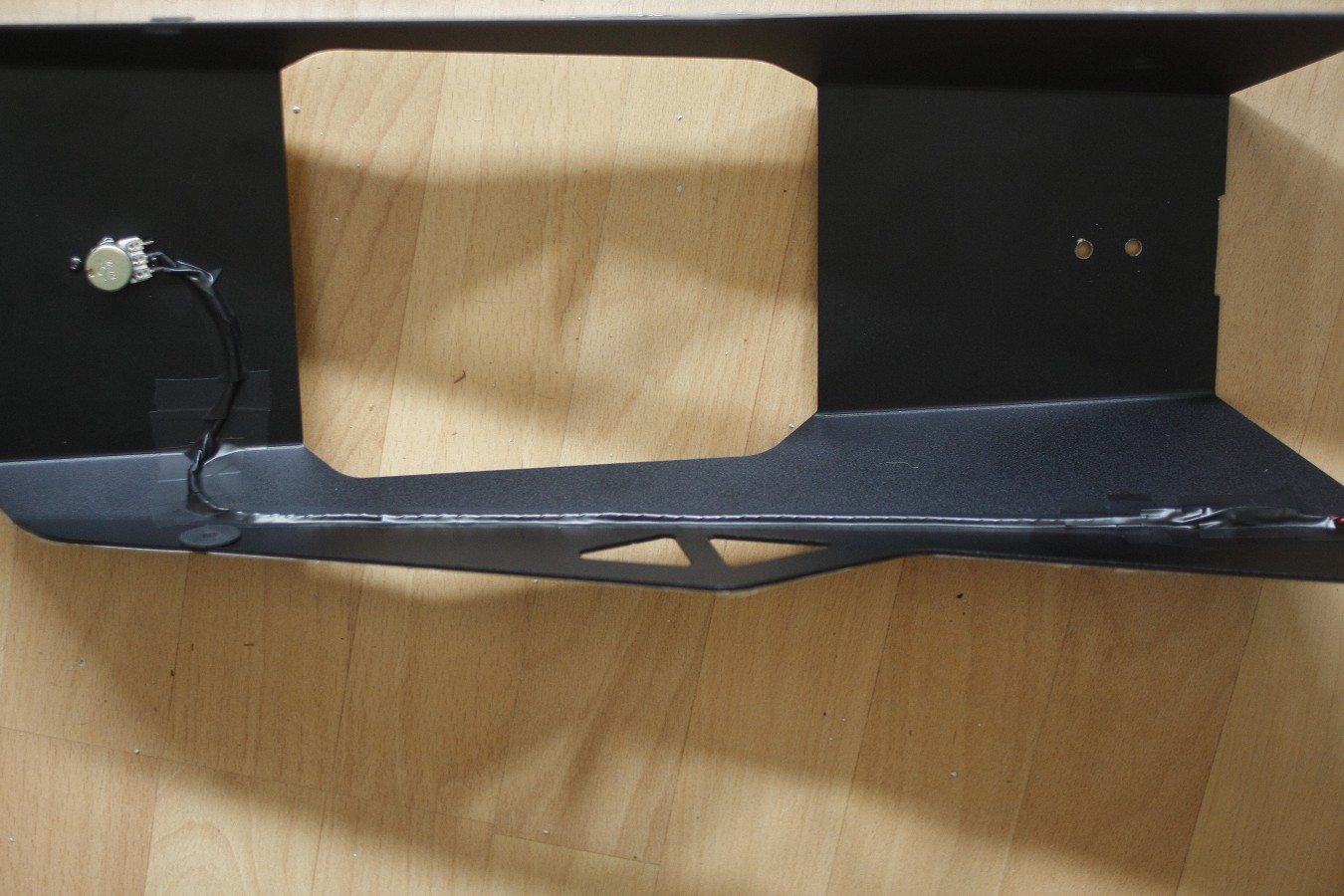

Somit habe ich doch einen relativ kleinen Raum geschaffen um Kabel zu verstecken und
zusätzlich sieht der ganze Hardware Bereich nun noch ordentlicher aus.

k-_mg_4054-jpg.1017482


k-_mg_4055-jpg.1017483

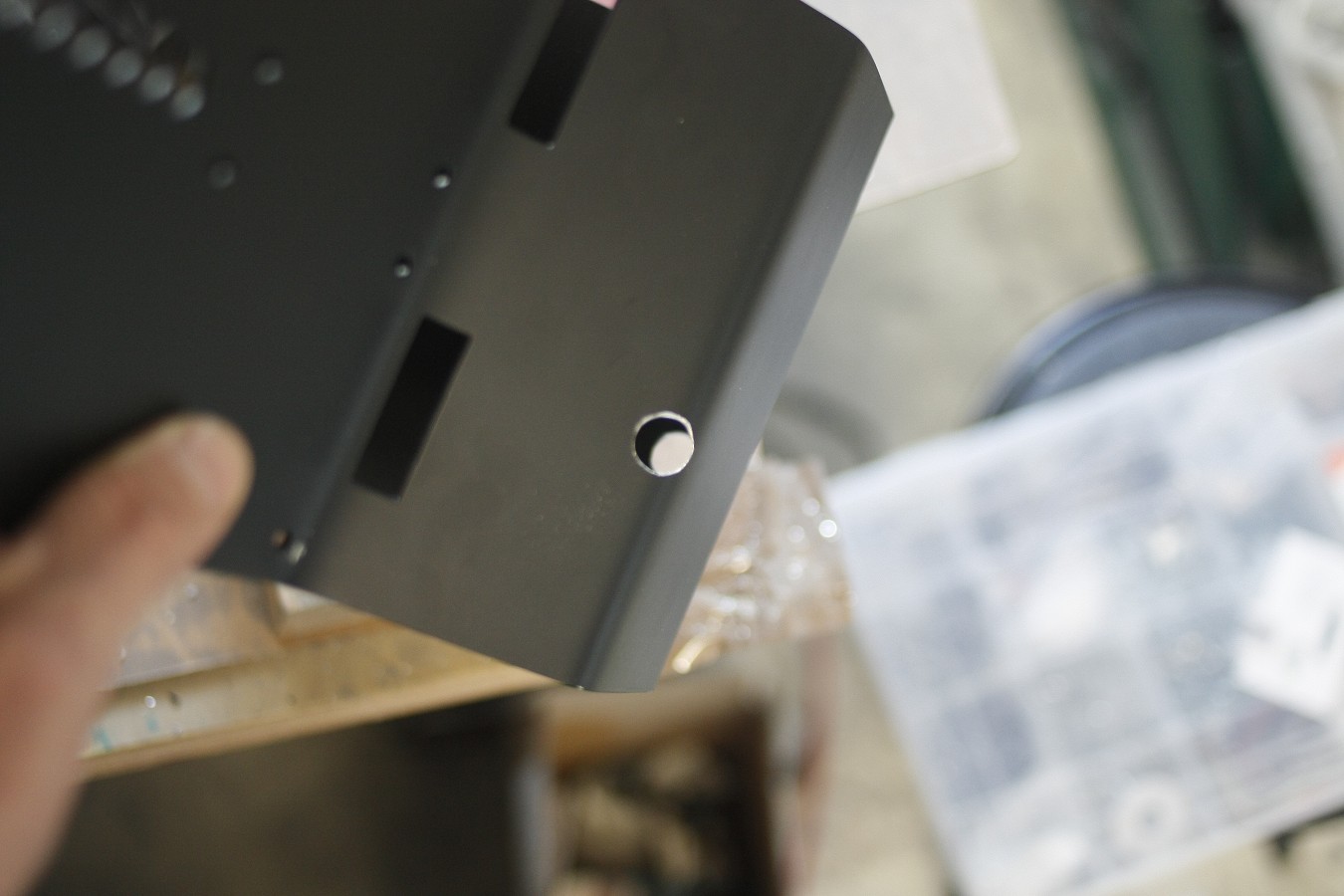

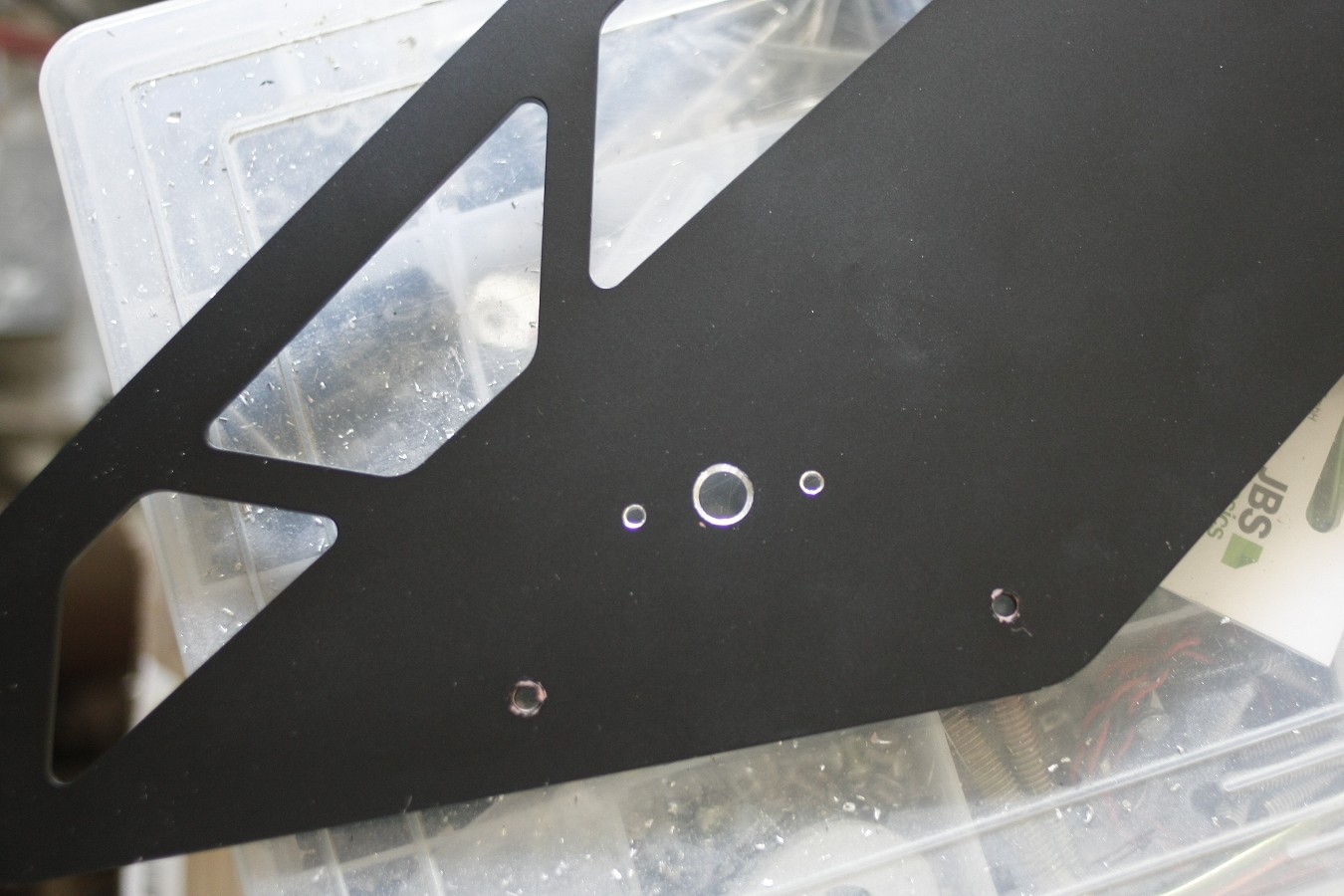

Nun habe ich das Blech weiter bearbeitet für die Montage der SSD´s und die Kabelführung des 24Pin ATX Steckers,
welches ich später mit 10mm Kabelschutzschläuchen versehen will.

k-_mg_4064-jpg.1017484


k-_mg_4065-jpg.1017485


Okay der Anfang ist gemacht.
Das nächste Update kommt in Kürze ;)


Anhänge

  • k-_MG_3988.jpg
    129,4 KB · Aufrufe: 483
  • k-_MG_3990.jpg
    174,3 KB · Aufrufe: 486
  • k-_MG_3991.jpg
    211,1 KB · Aufrufe: 489
  • k-_MG_3995.jpg
    178,3 KB · Aufrufe: 486
  • k-_MG_3997.jpg
    161 KB · Aufrufe: 487
  • k-_MG_4000.jpg
    170,3 KB · Aufrufe: 481
  • k-_MG_4013.jpg
    119,6 KB · Aufrufe: 488
  • k-_MG_4016.jpg
    99 KB · Aufrufe: 485
  • k-_MG_4022.jpg
    136,3 KB · Aufrufe: 464
  • k-_MG_4023.jpg
    136 KB · Aufrufe: 478
  • k-_MG_4024.jpg
    119,6 KB · Aufrufe: 480
  • k-_MG_4026.jpg
    142,4 KB · Aufrufe: 482
  • k-_MG_3999.jpg
    239,8 KB · Aufrufe: 484
  • k-_MG_4001.jpg
    225,5 KB · Aufrufe: 452
  • k-_MG_4002.jpg
    192,8 KB · Aufrufe: 482
  • k-_MG_4003.jpg
    121,6 KB · Aufrufe: 481
  • k-_MG_4005.jpg
    223,1 KB · Aufrufe: 479
  • k-_MG_4025.jpg
    150,6 KB · Aufrufe: 479
  • k-_MG_4010.jpg
    179,7 KB · Aufrufe: 482
  • k-_MG_4052.jpg
    221,1 KB · Aufrufe: 482
  • k-_MG_4054.jpg
    198,1 KB · Aufrufe: 474
  • k-_MG_4055.jpg
    118,9 KB · Aufrufe: 483
  • k-_MG_4064.jpg
    205,8 KB · Aufrufe: 481
  • k-_MG_4065.jpg
    167,6 KB · Aufrufe: 484
TE
capten10

capten10

Freizeitschrauber(in)
Vielen Dank :rollen:

Kapitel 2

Nun geht es an die Ausgleichsbehälter.

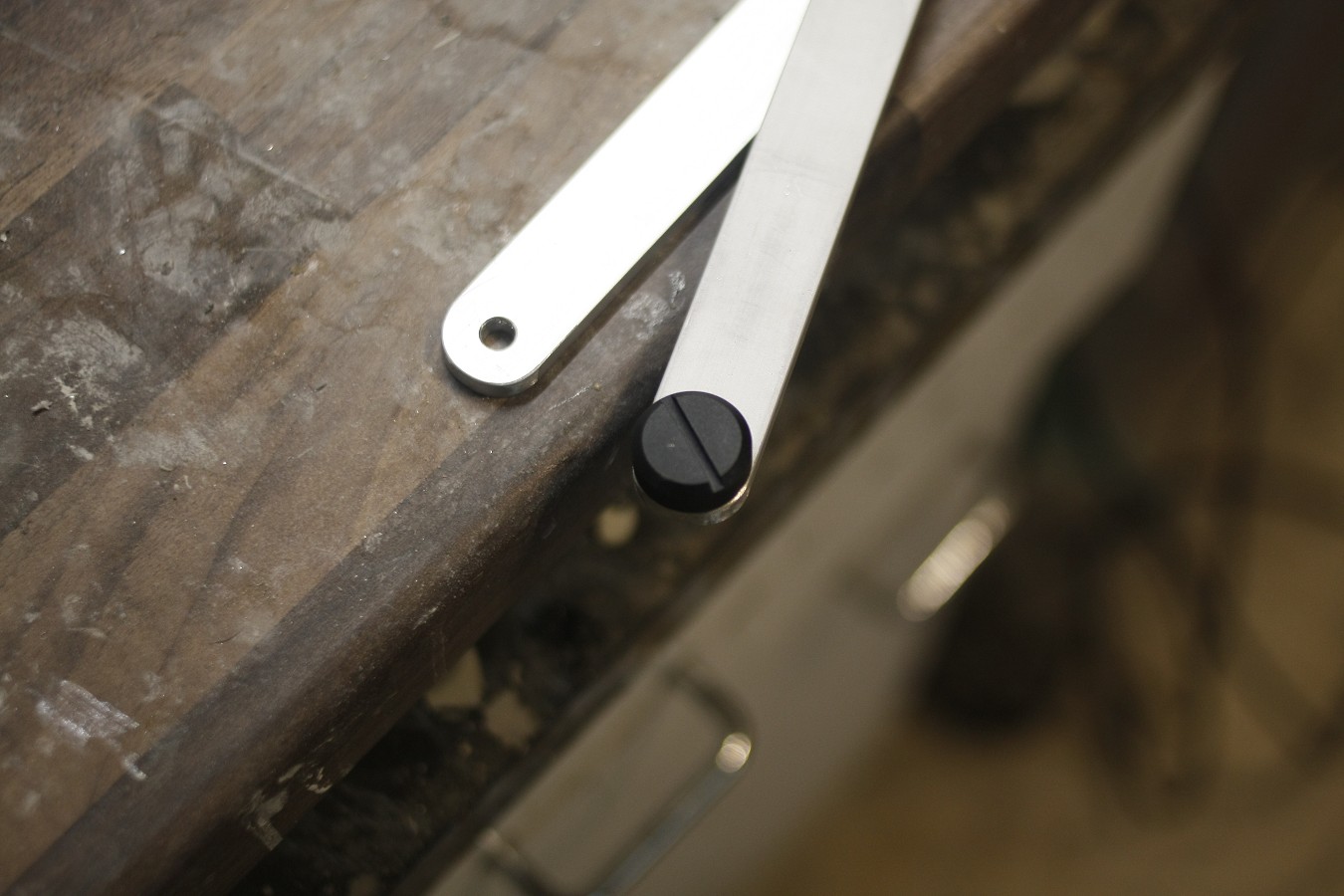

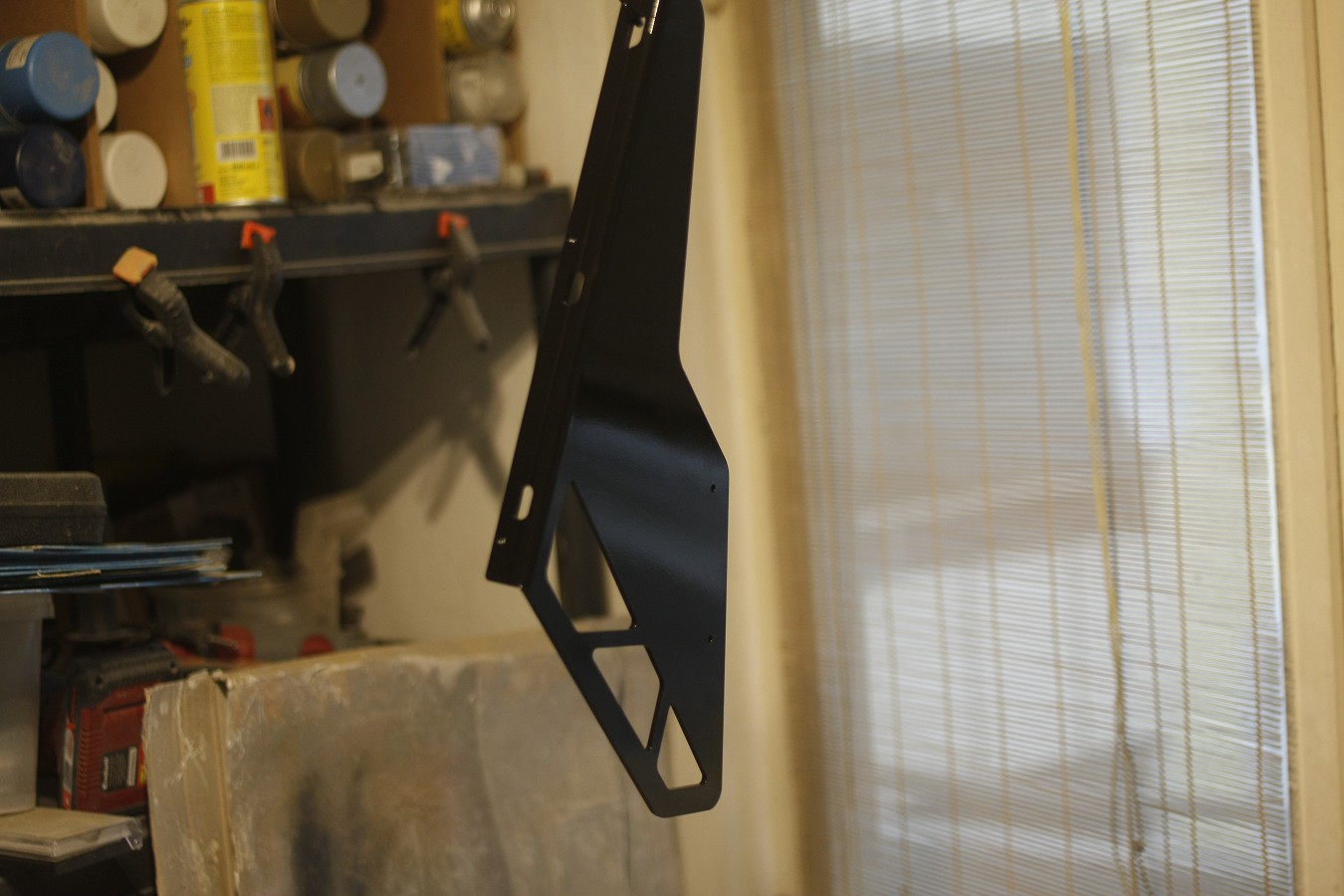

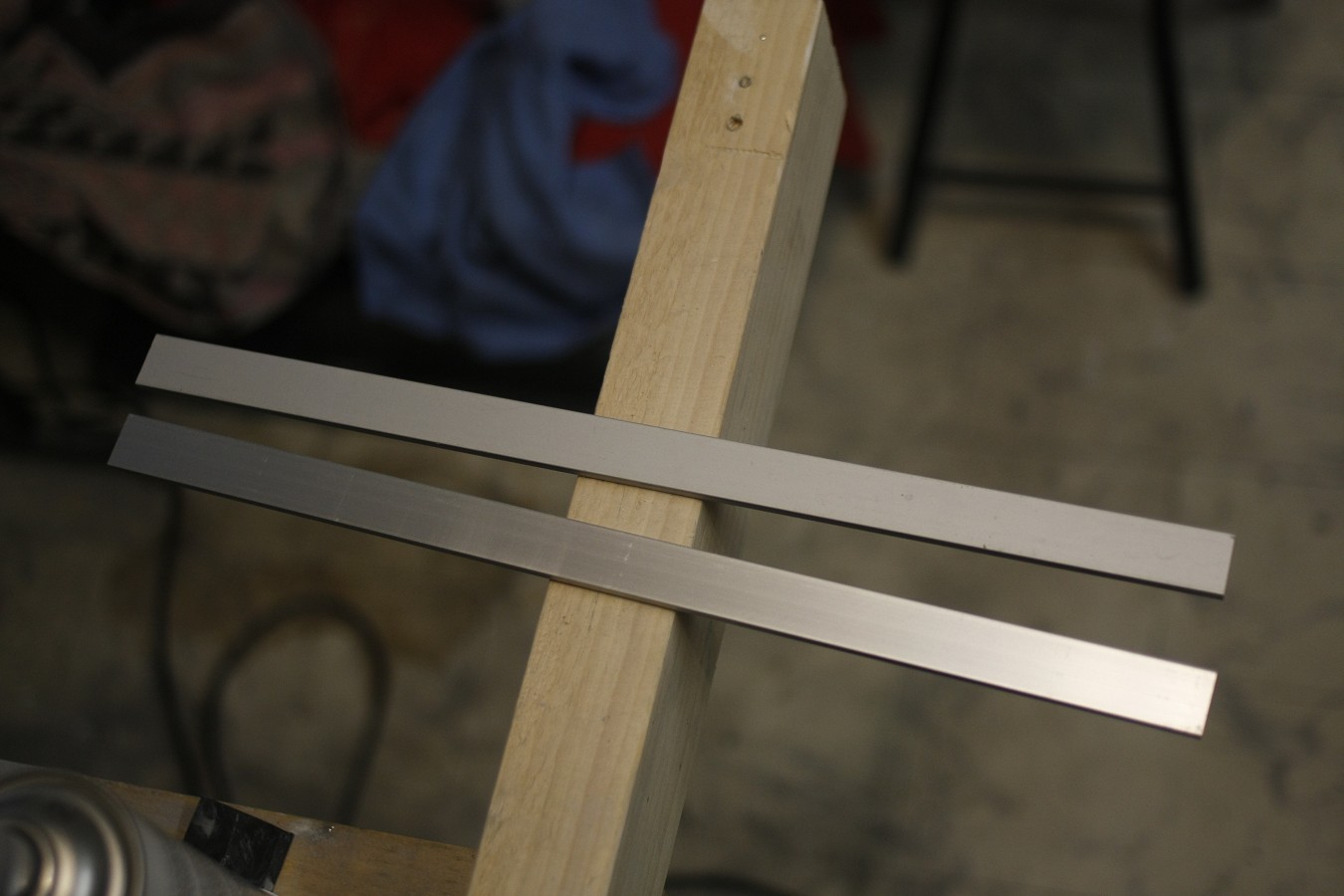

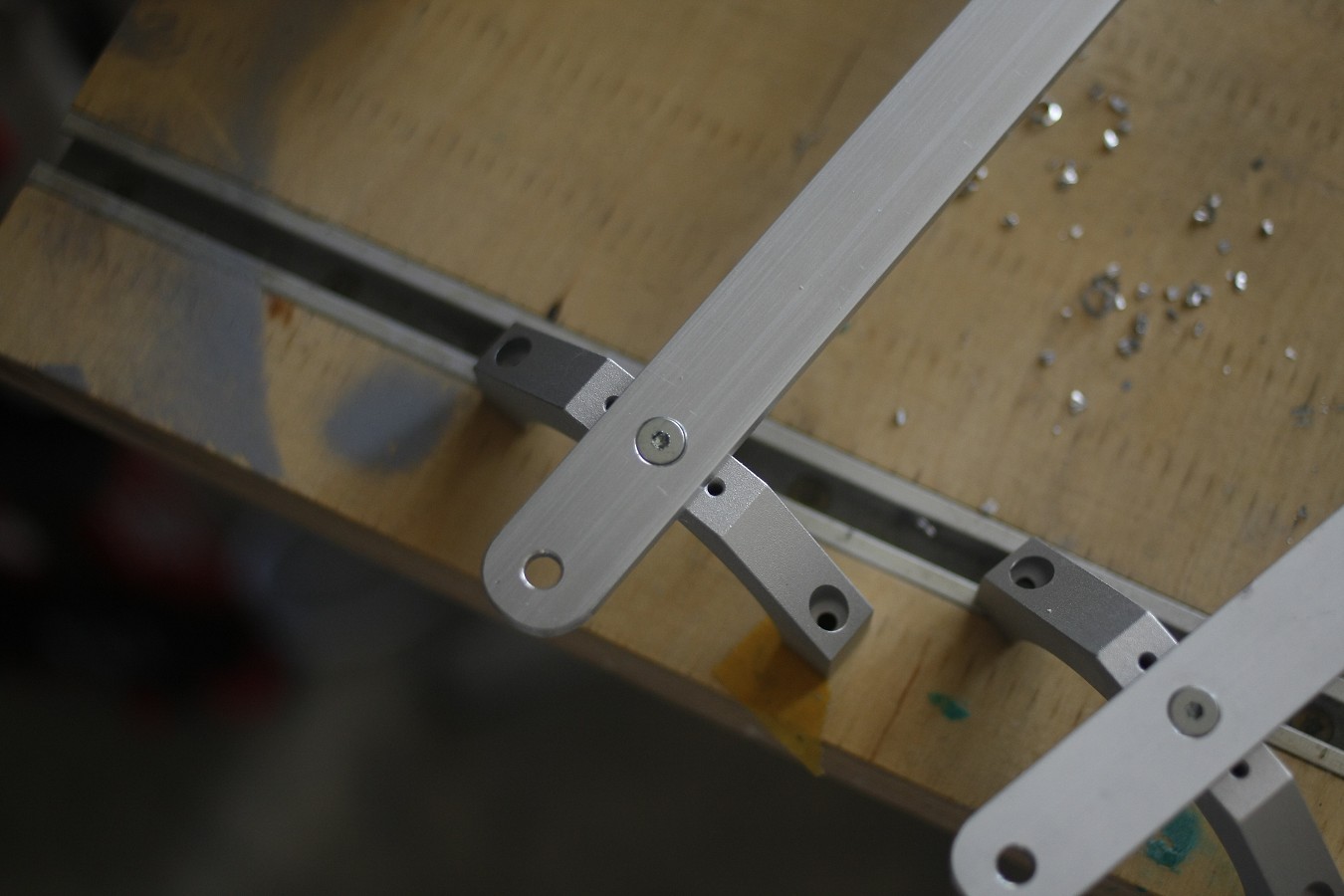

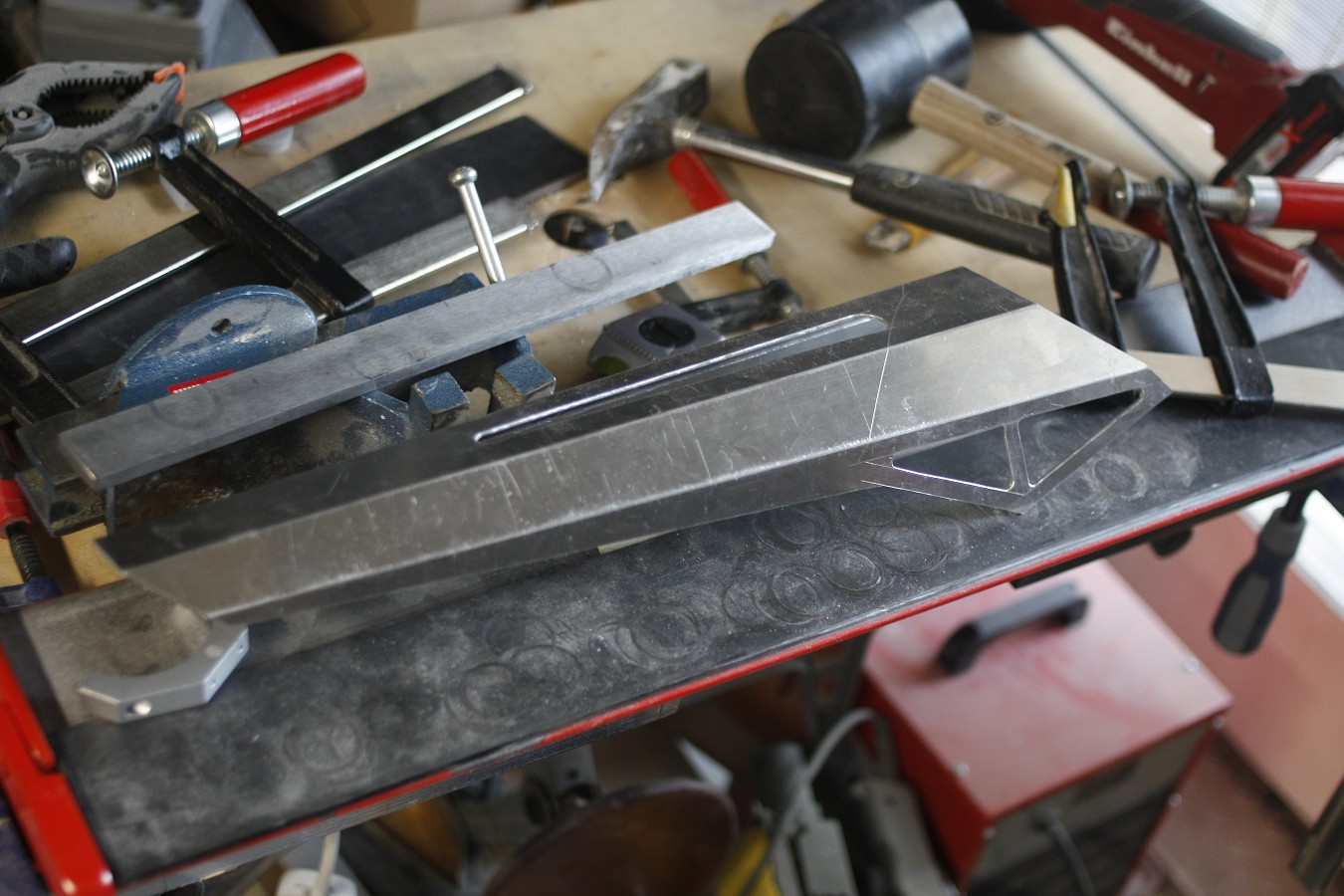

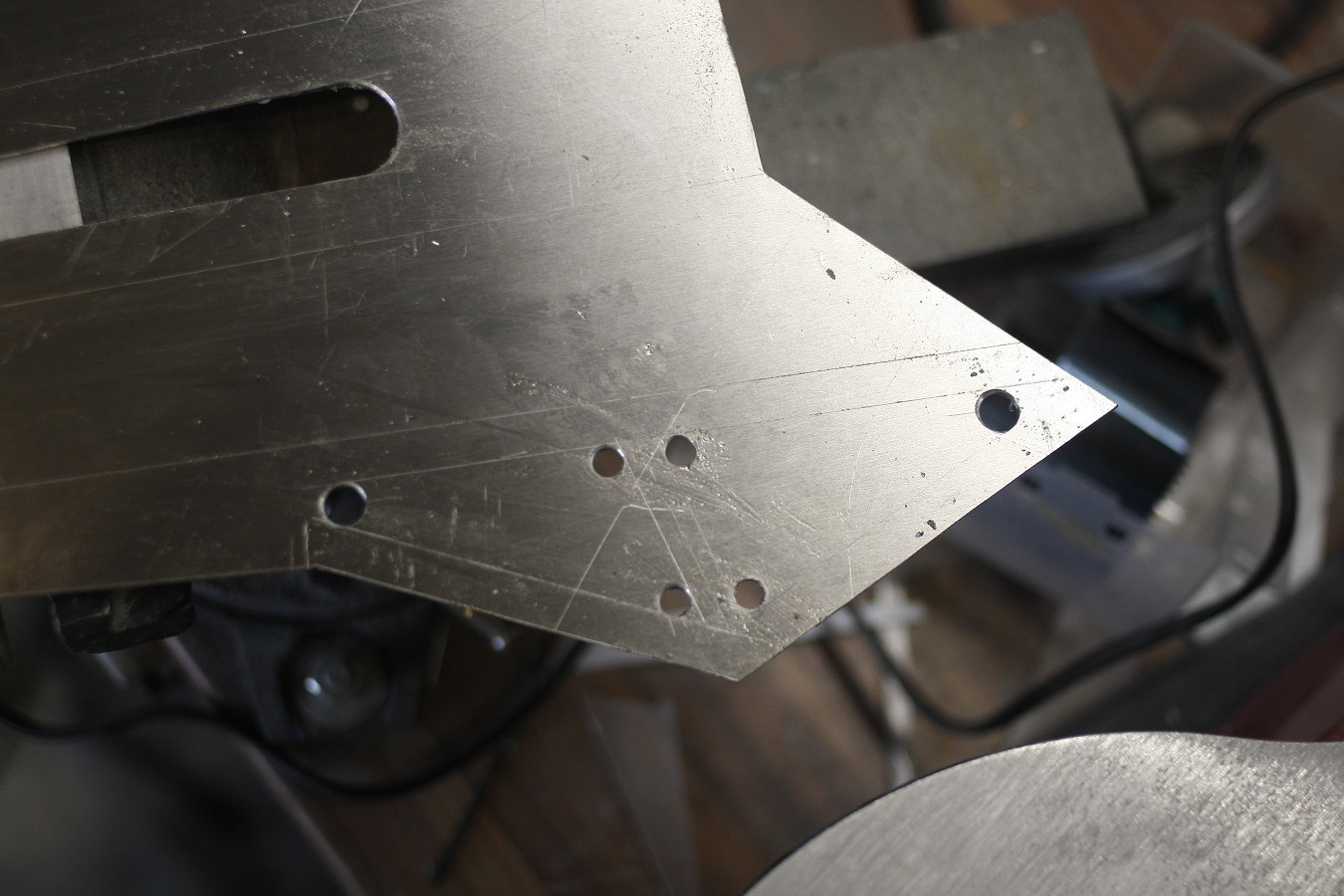

Als erstes habe ich mir eine 5mm dicke Aluschiene als Träger für die Montage zugeschnitten

k-_mg_4011-jpg.1018564

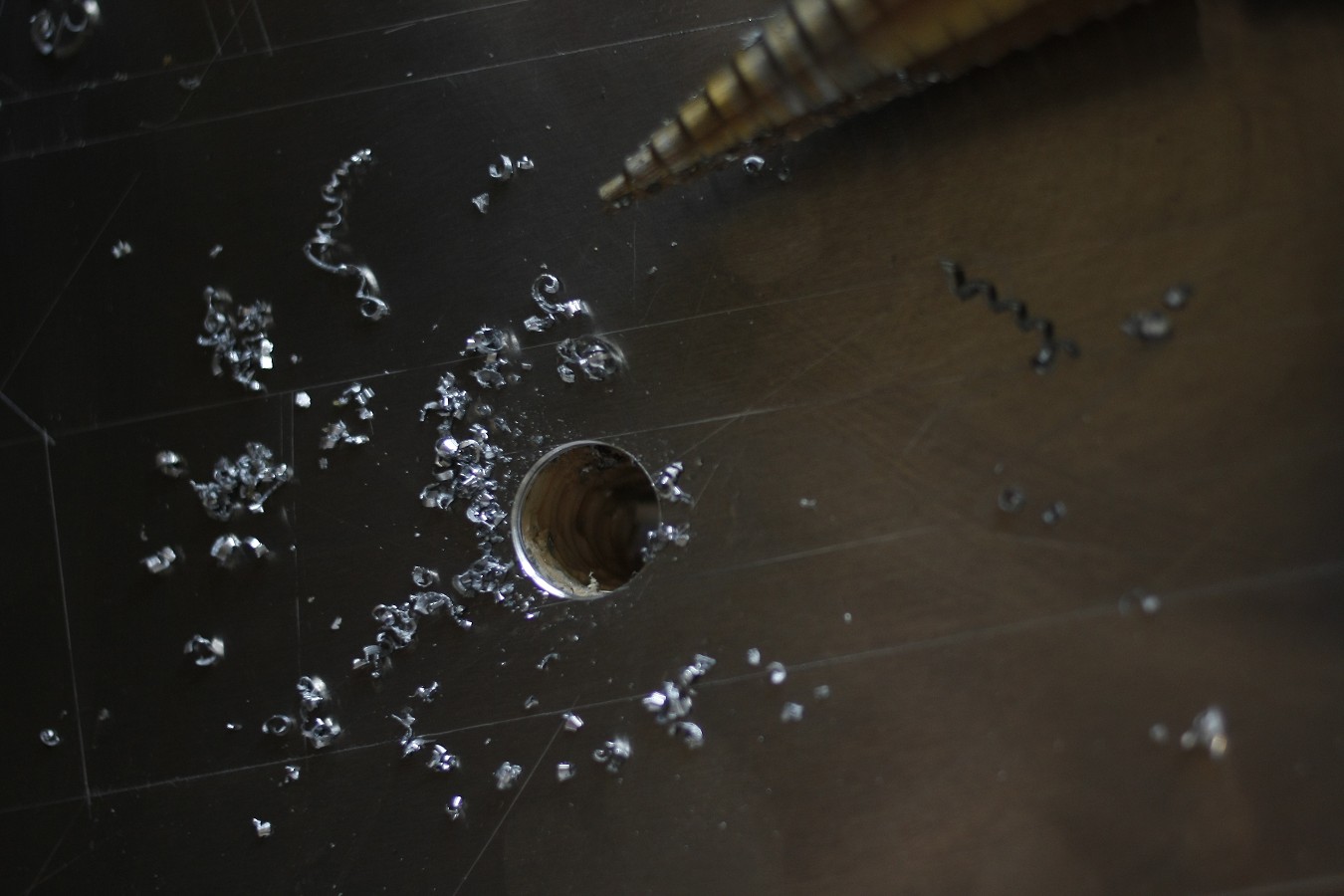

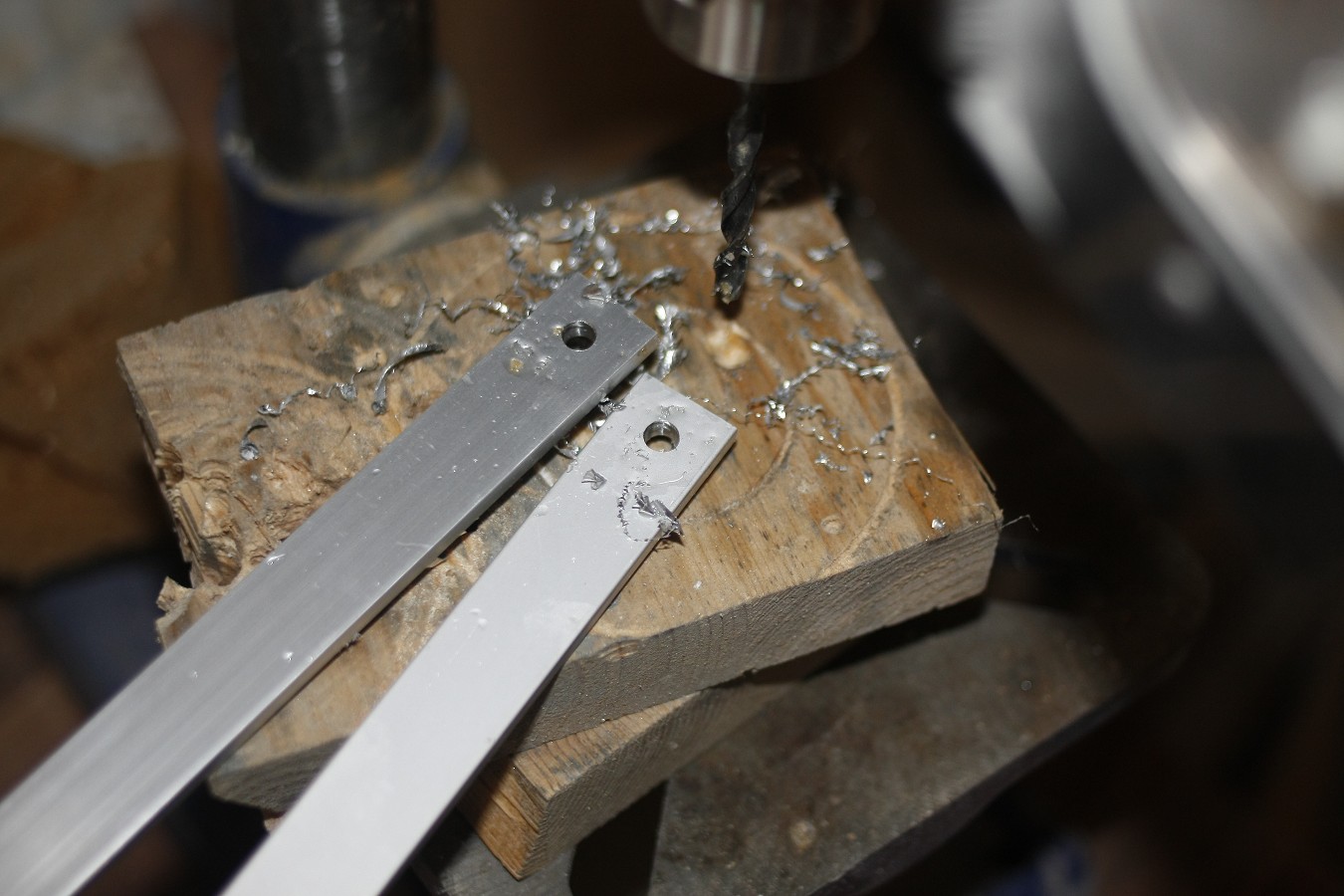

diese dann mit den entsprechenden Löchern versehen

k-_mg_4018-jpg.1018565


und die Enden passend zu den Gehäuseschrauben geformt

k-_mg_4019-jpg.1018566

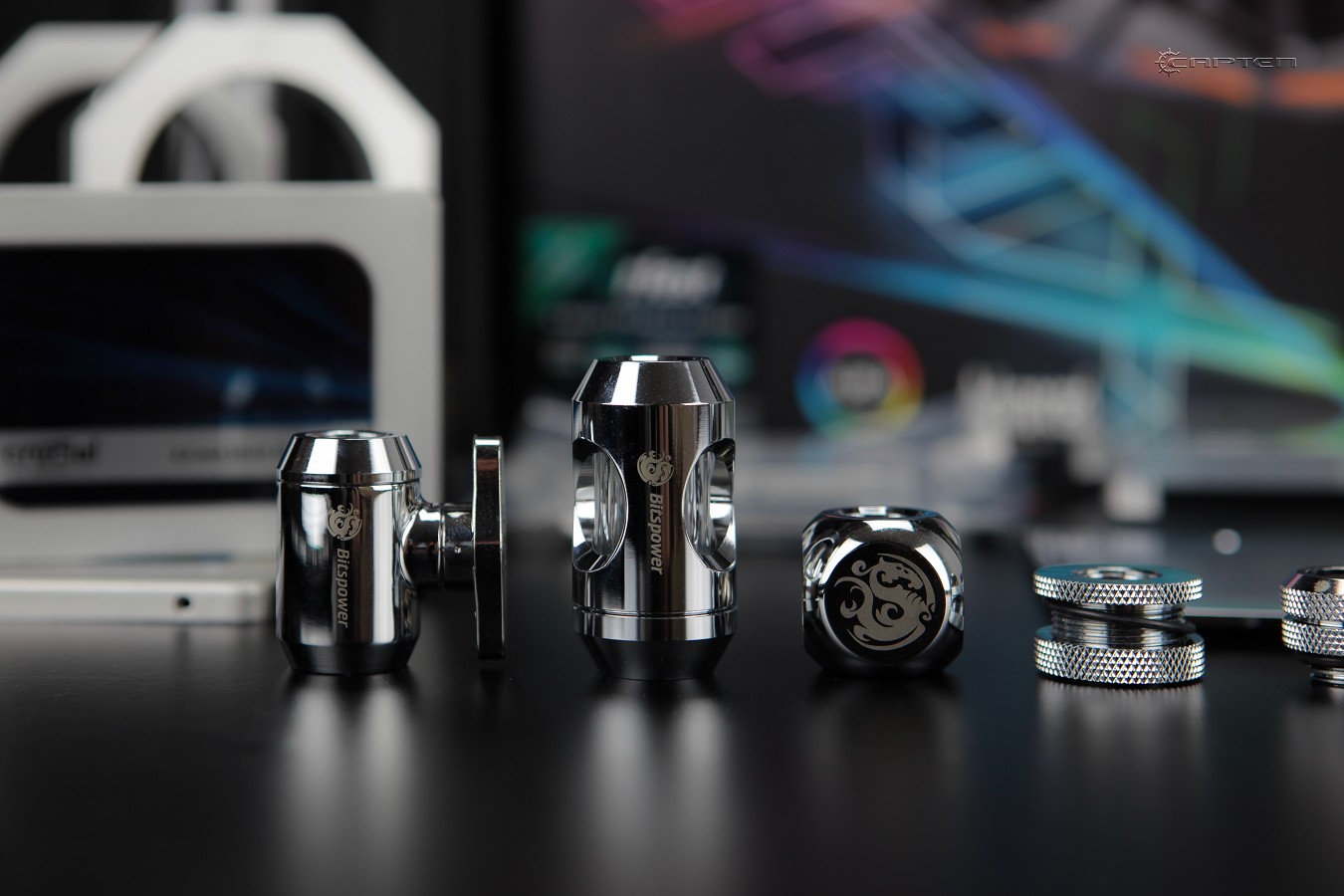

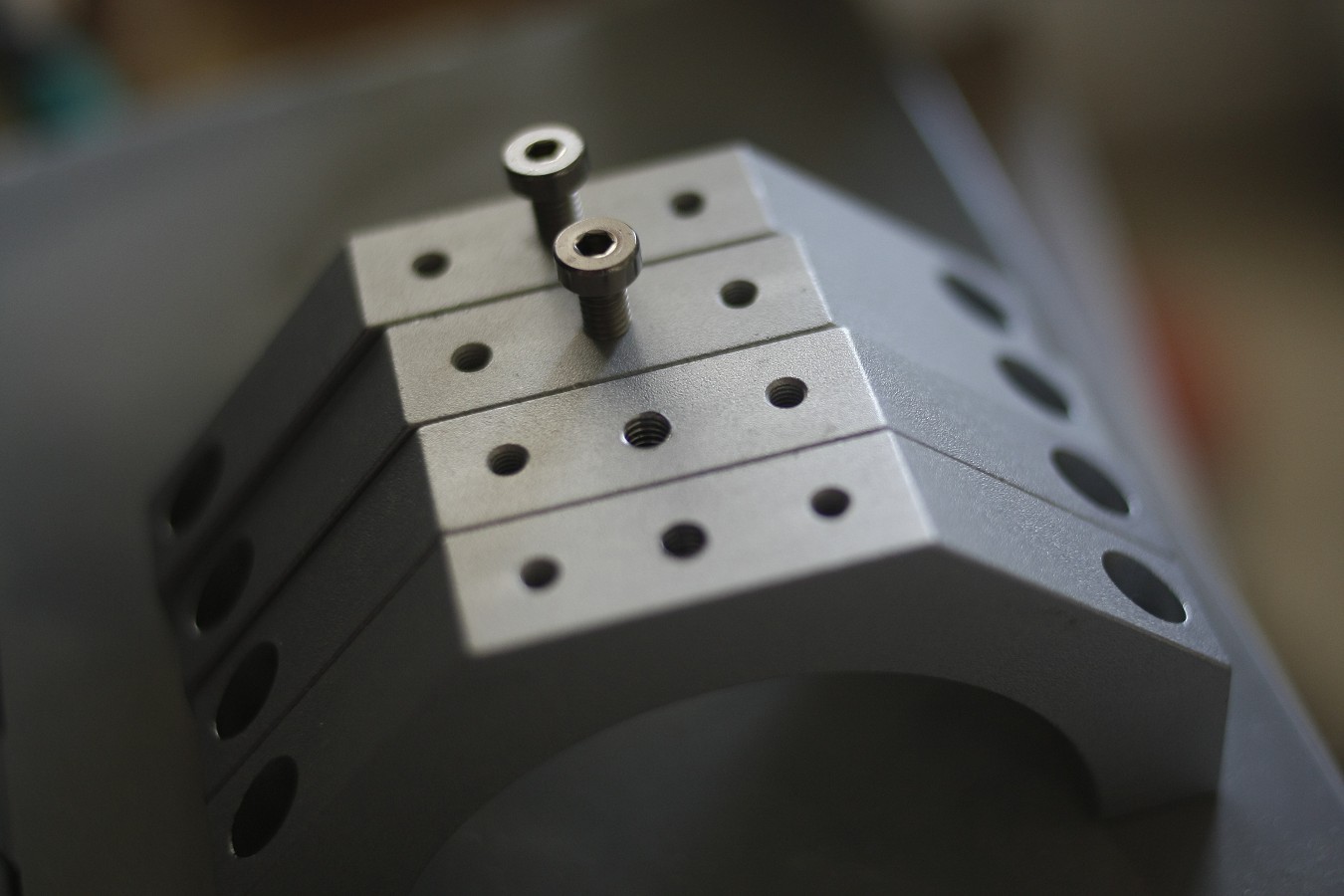

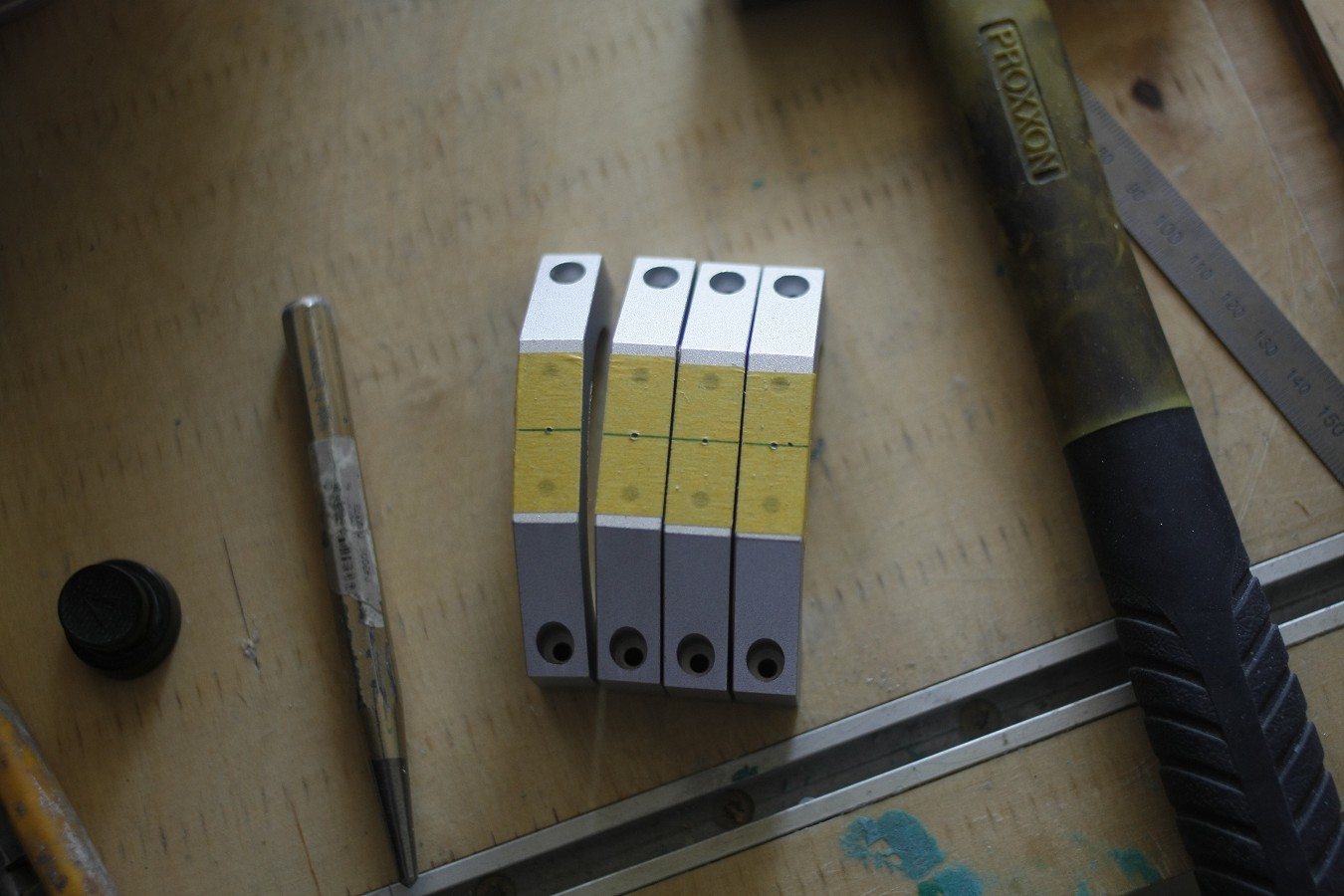

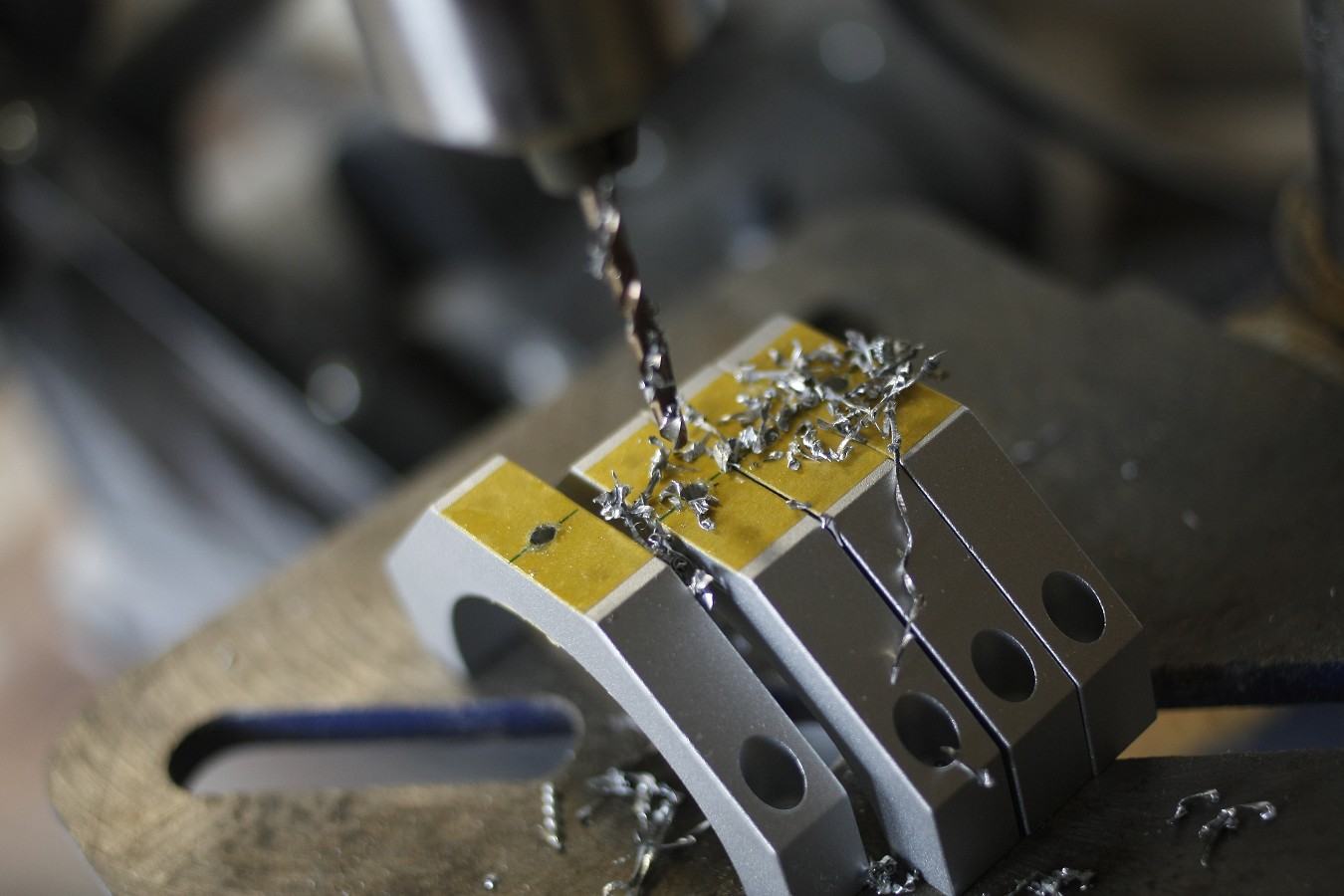

Nun musste ich die Premium AGB Halter von Bitspower mit einem zusätzlichen Gewinde ausstatten

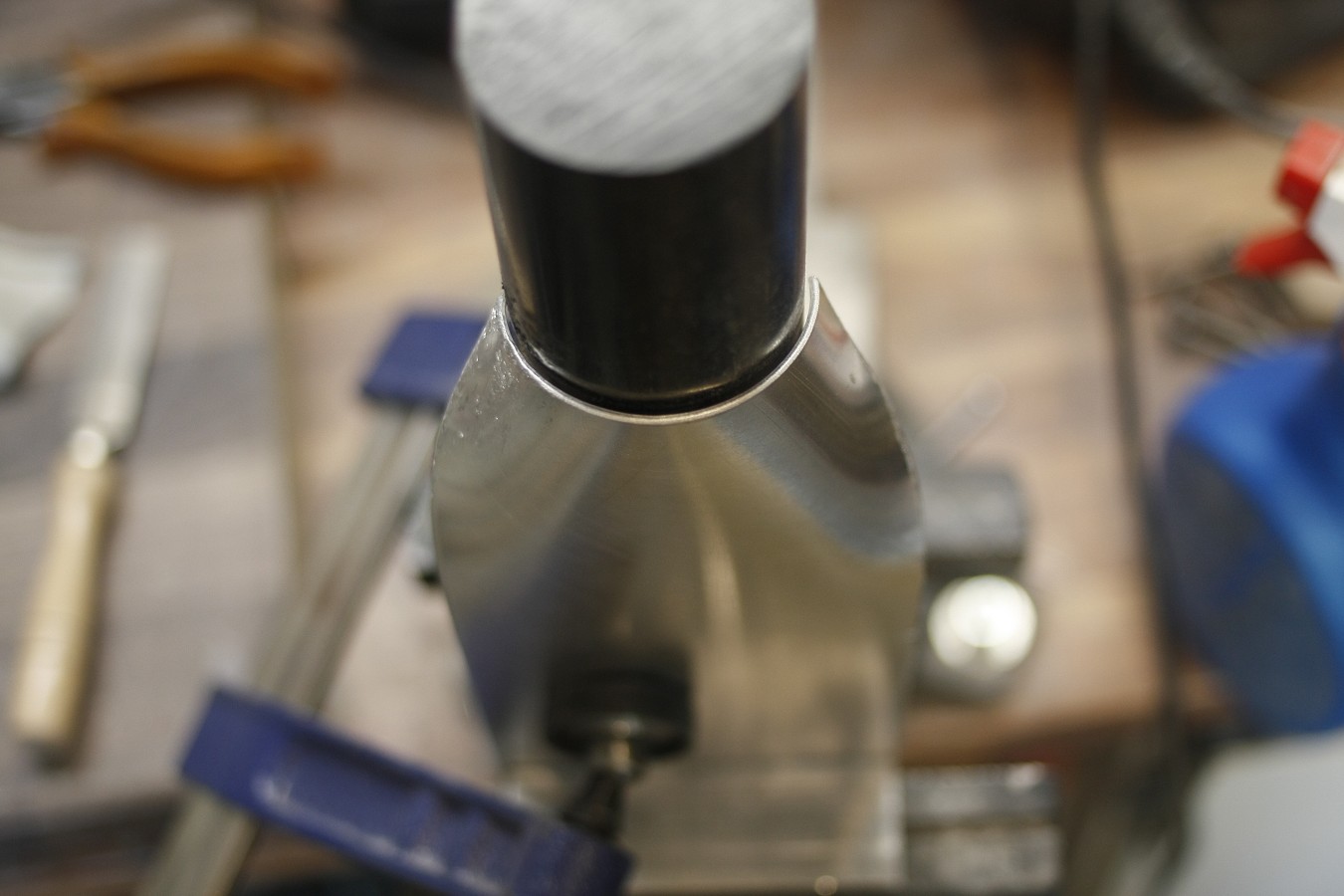

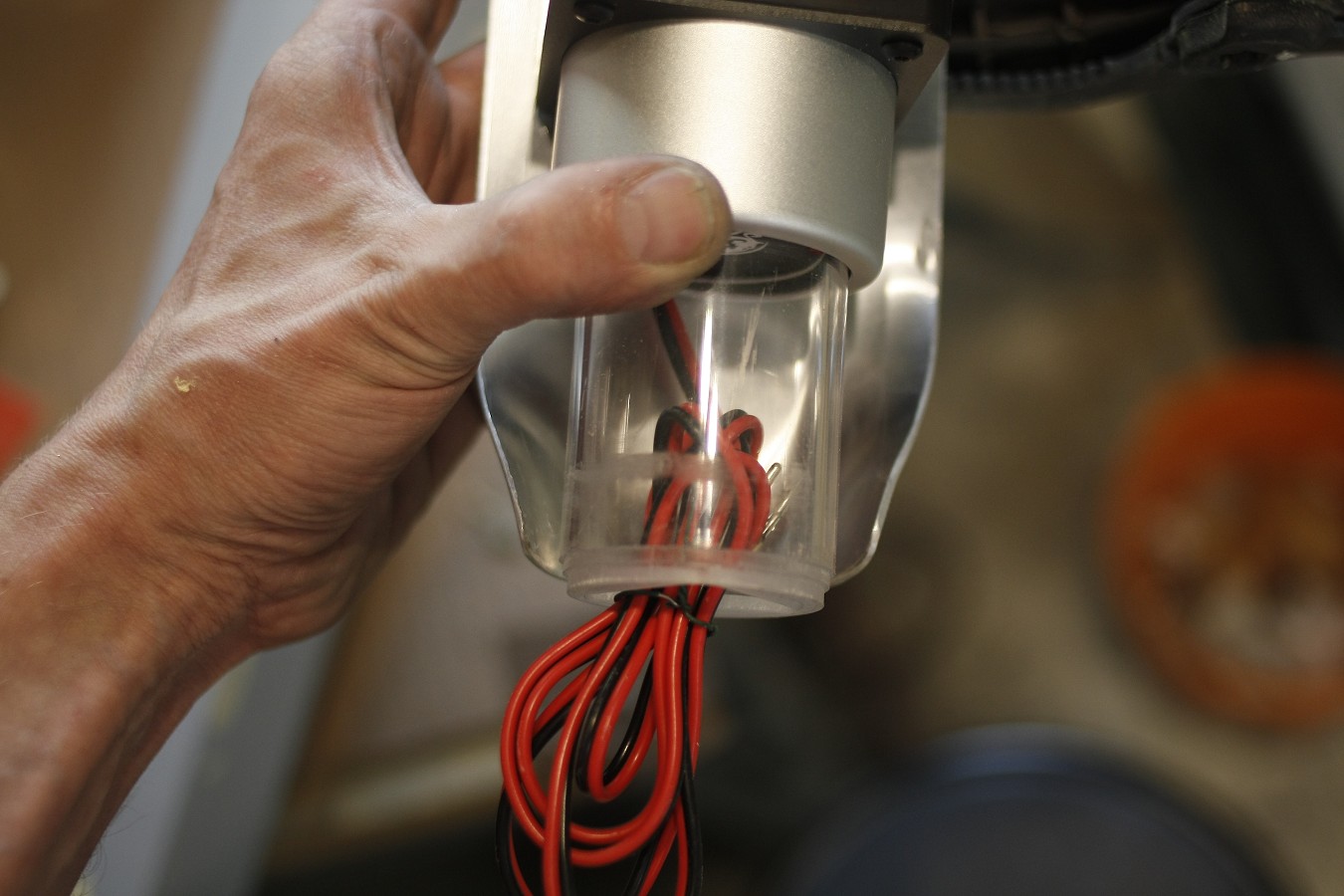

k-_mg_4035-jpg.1018567


k-_mg_4036-jpg.1018568


k-_mg_4037-jpg.1018569


k-_mg_4040-jpg.1018570

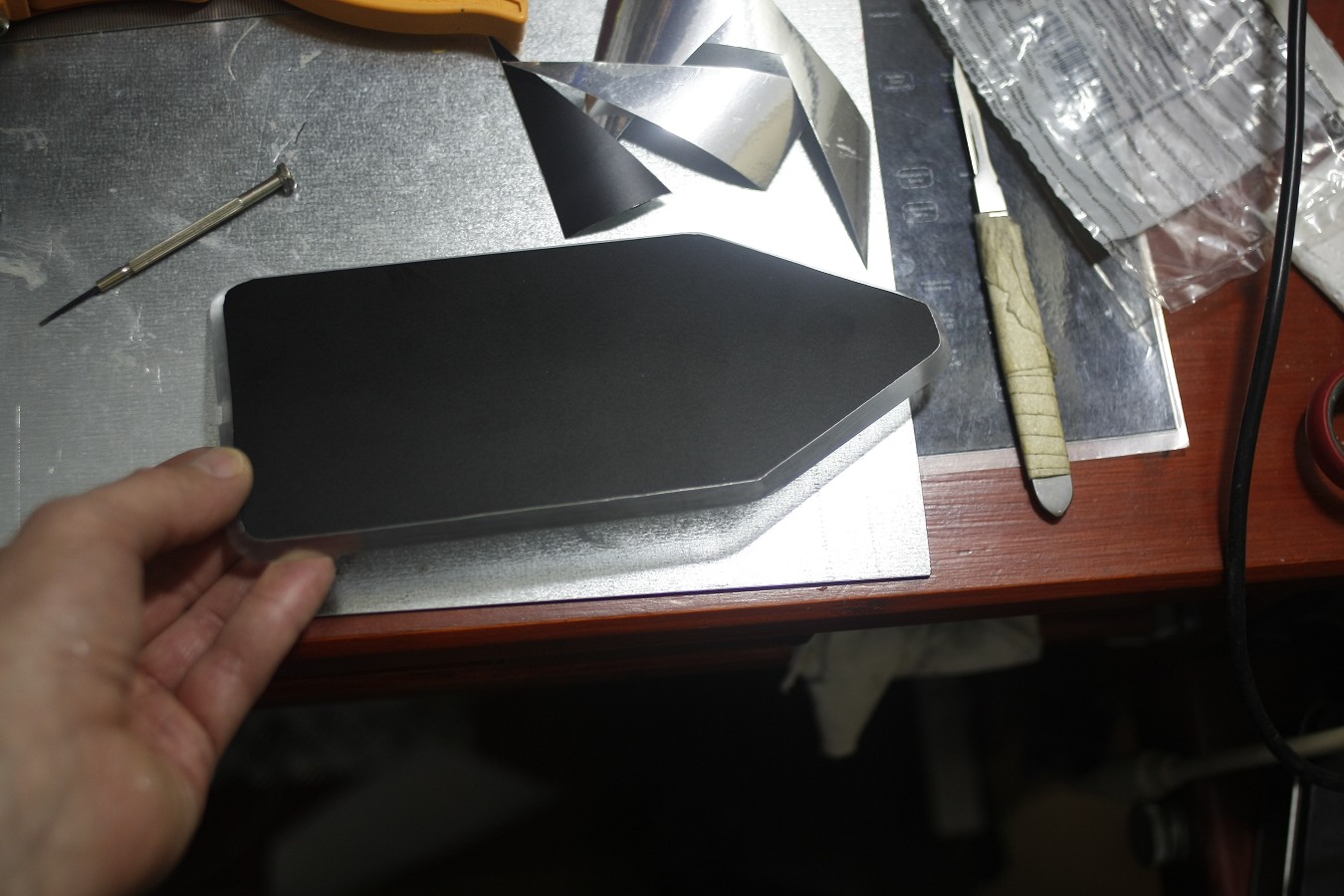

Nun zeichnete ich das Cover des AGB auf 2mm Aluminium.
Vorher gab es natürlich wieder massig Papierschablonen bevor ich mich für ein Design entschieden habe.

k-_mg_4043-jpg.1018571

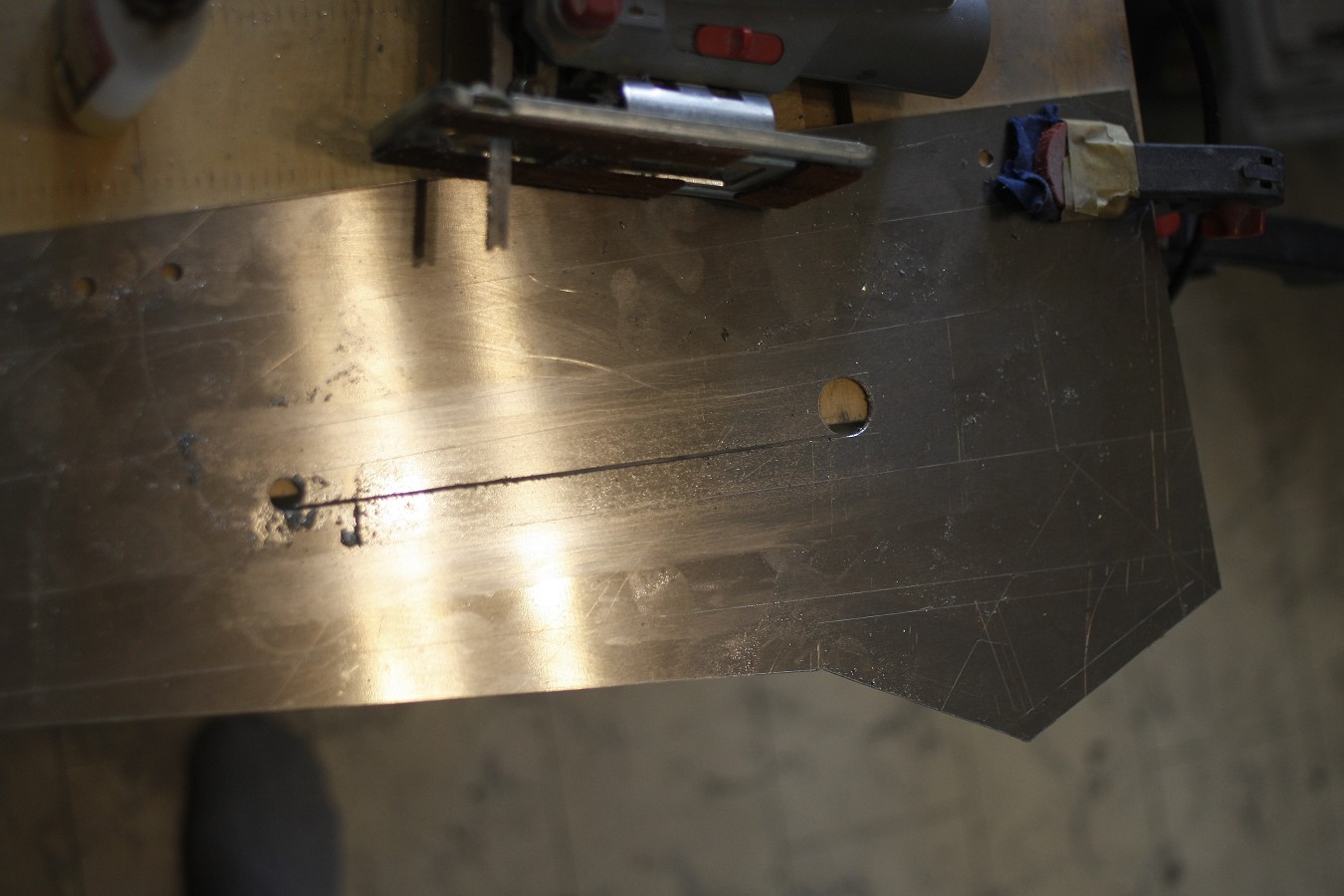

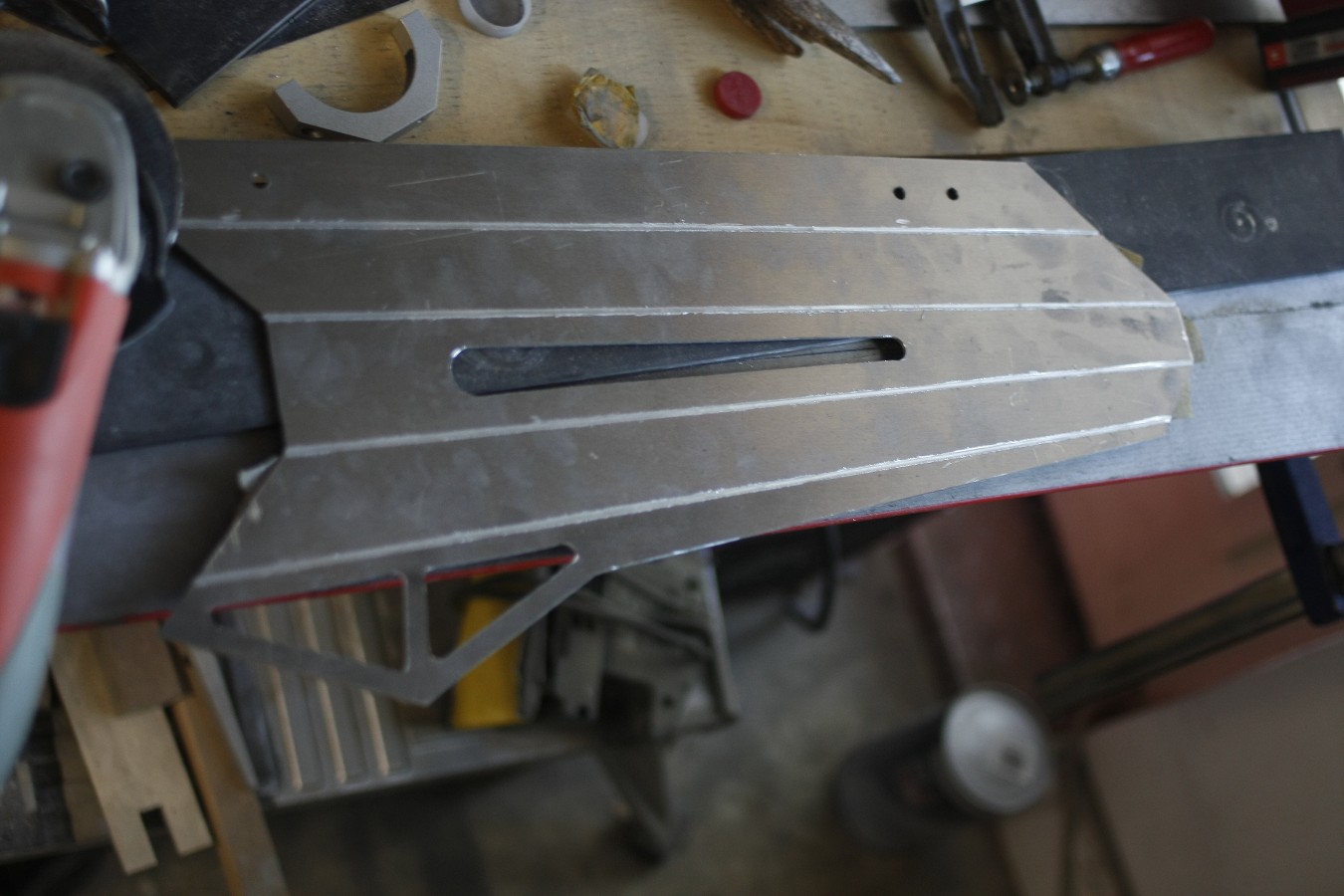

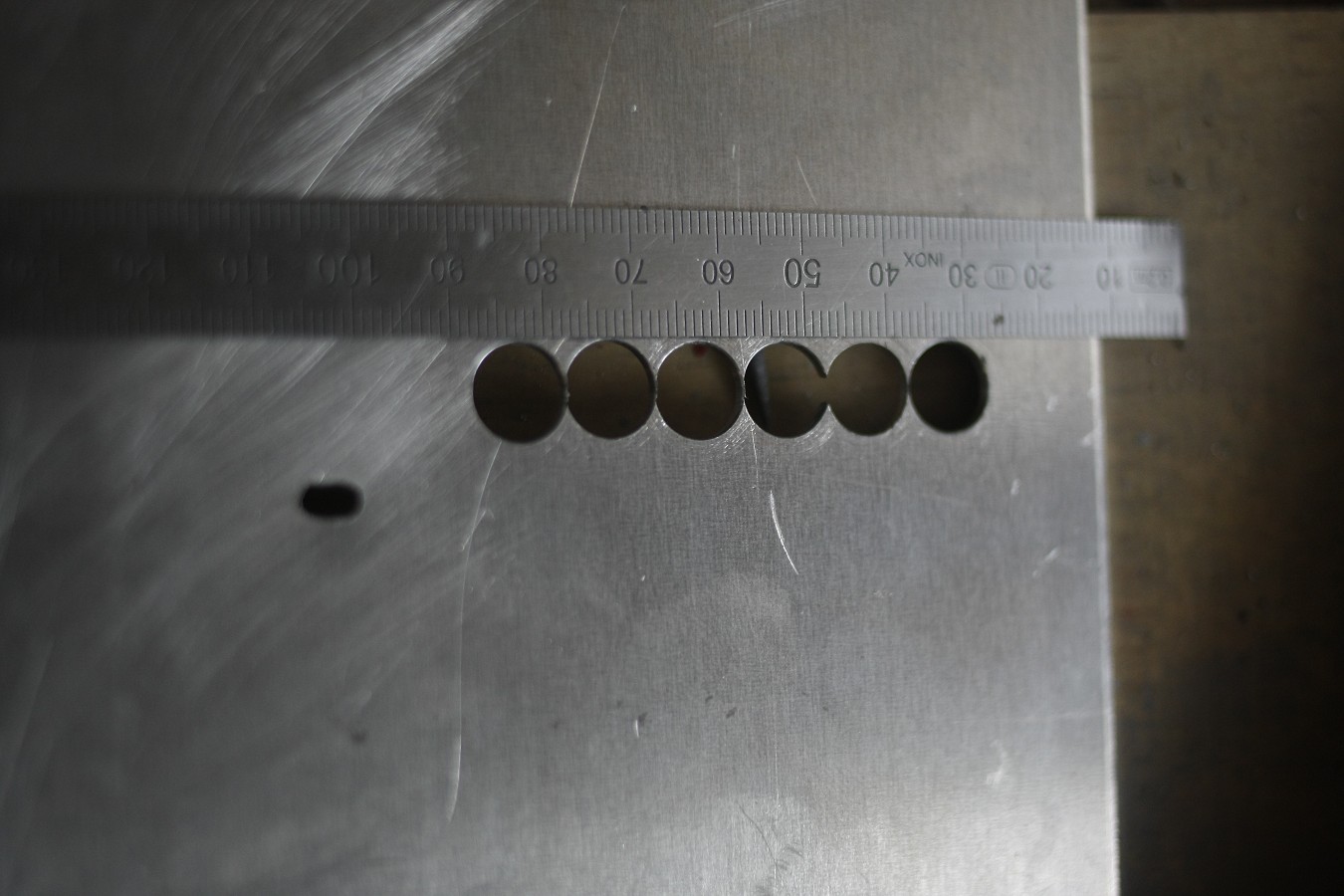

Danach wurden alle Öffnungen ausgesägt

k-_mg_4046-jpg.1018572


k-_mg_4048-jpg.1018573


k-_mg_4049-jpg.1018574

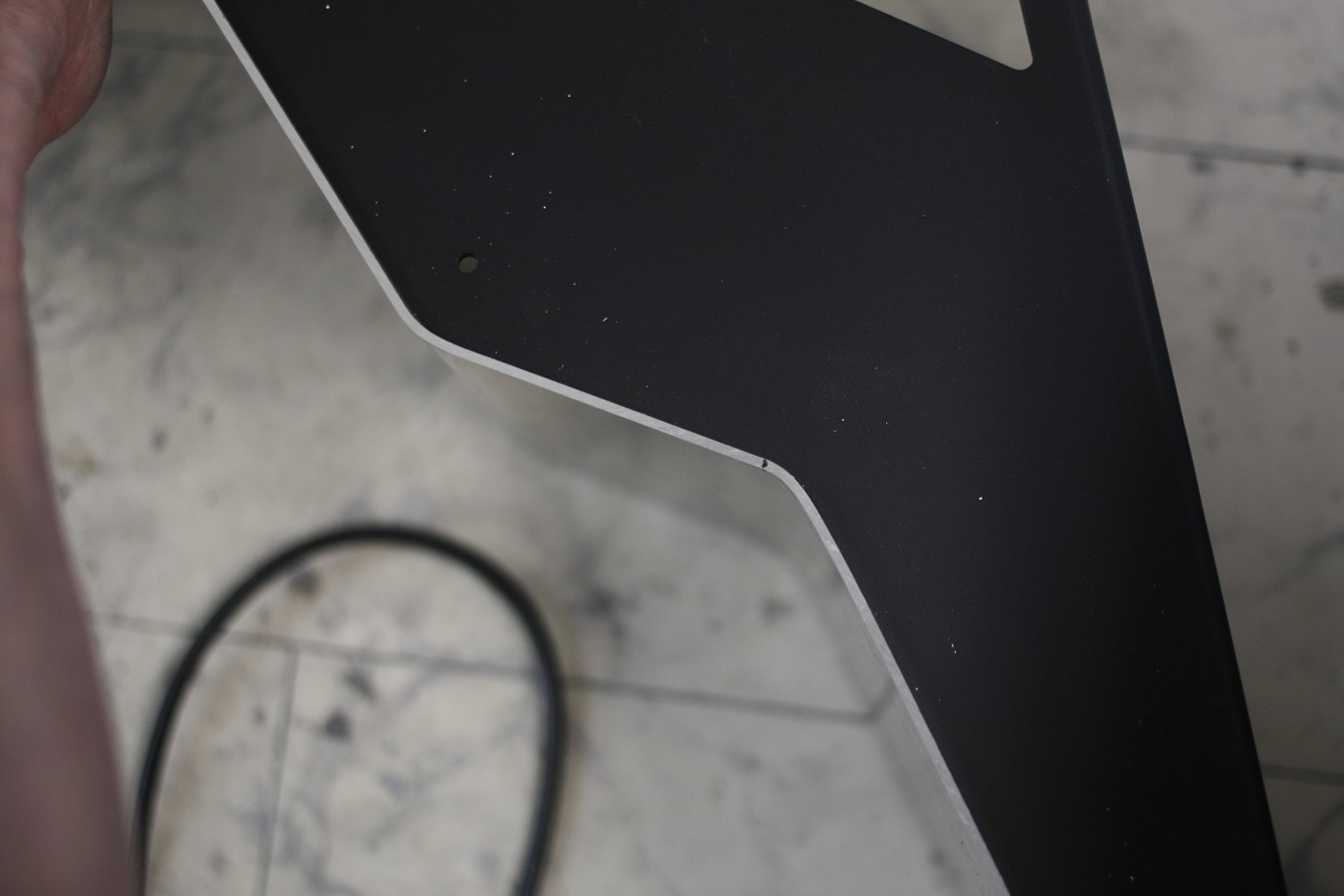

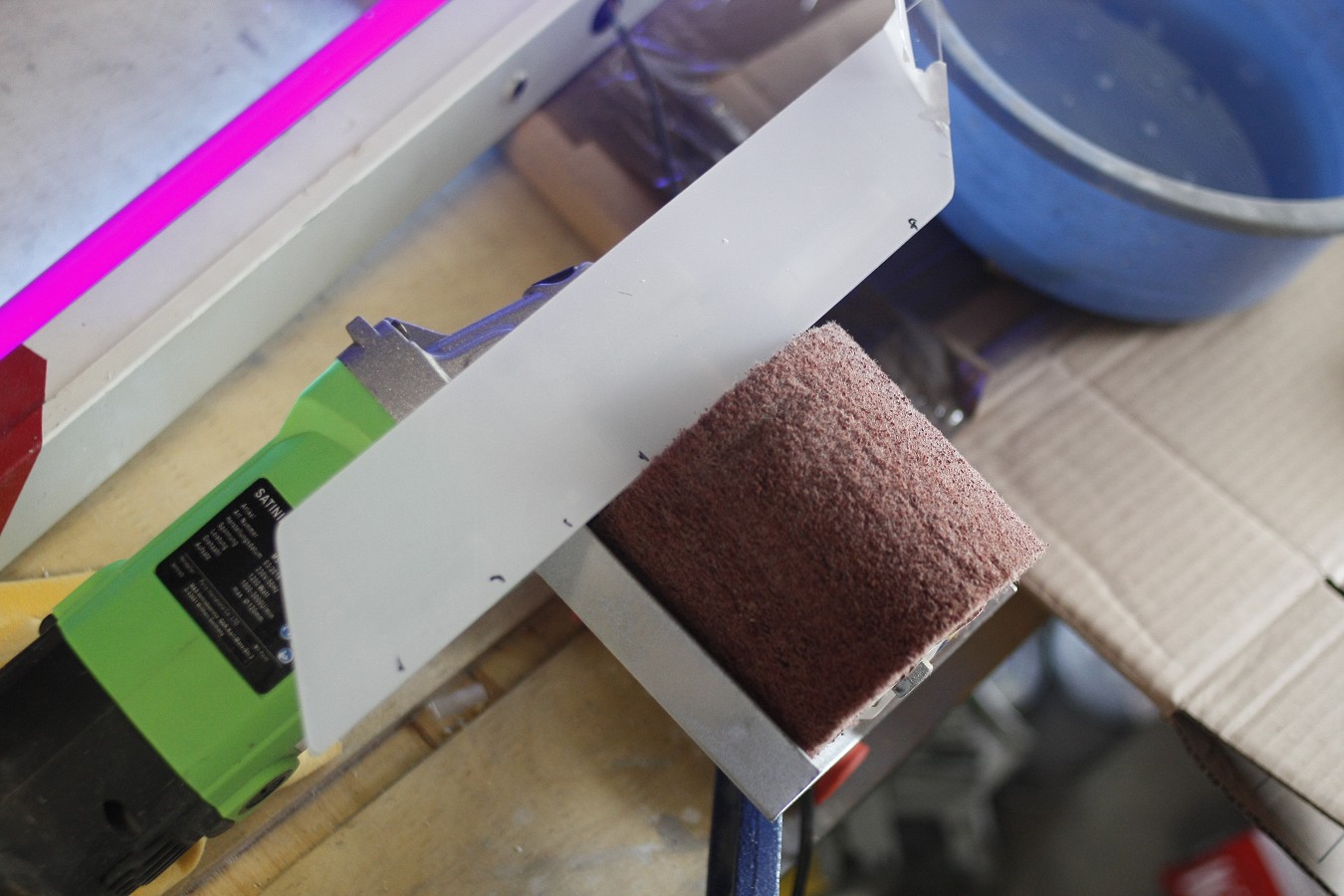

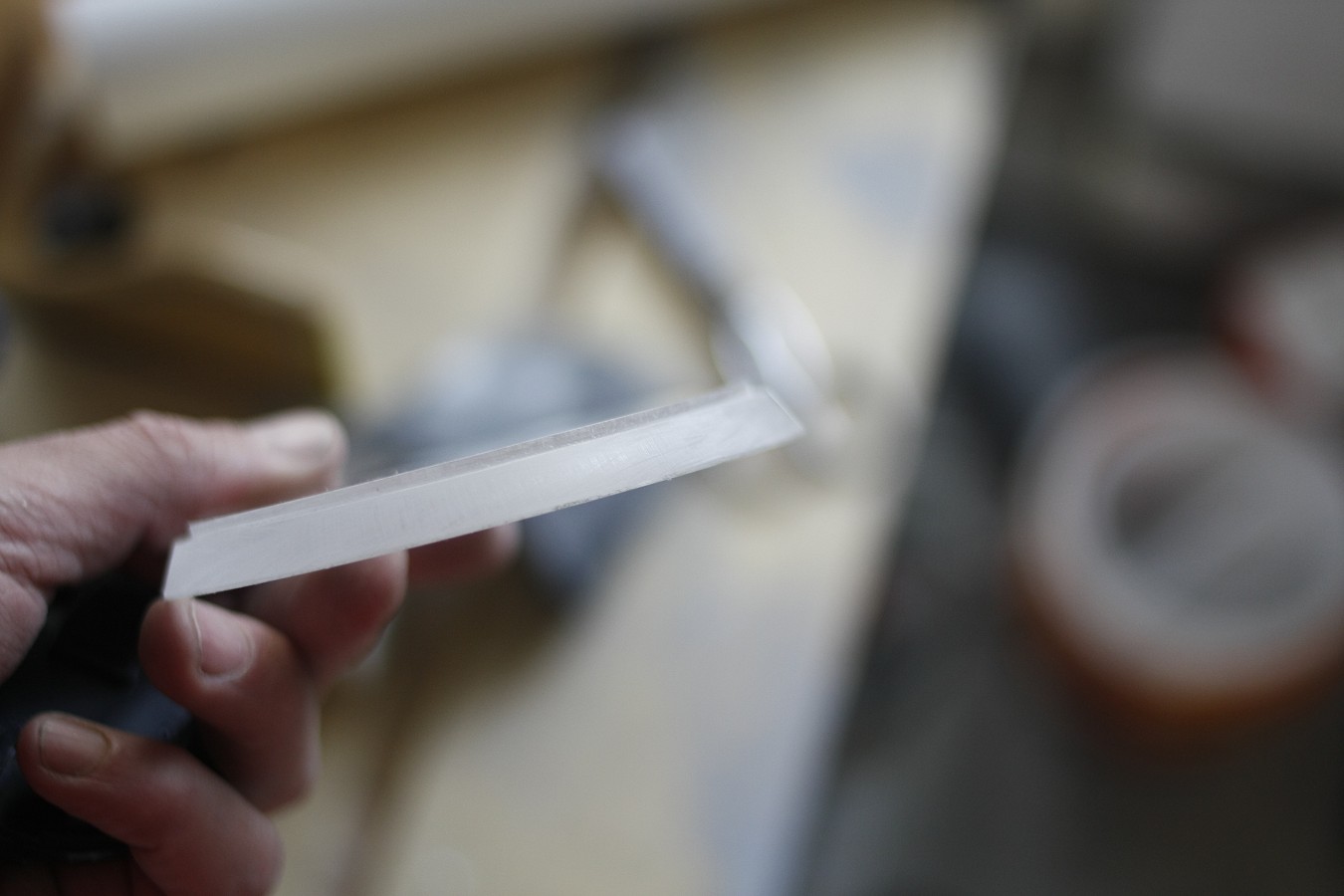

vor dem Kanten des Aluminiums habe ich alle zu biegenden Kanten um ca. die hälfe mit der Flex eingeschnitten.
Gibt es da zufällig noch irgendeinen Trick oder Tip?
Ich hatte dabei höllische Angst das Aluminium ausersehen zu durchtrennen.
Ist nicht passiert aber dieses ständige kontrollieren ob man durchgeschnitten hat, war doch recht nervig.

k-_mg_4060-jpg.1018575

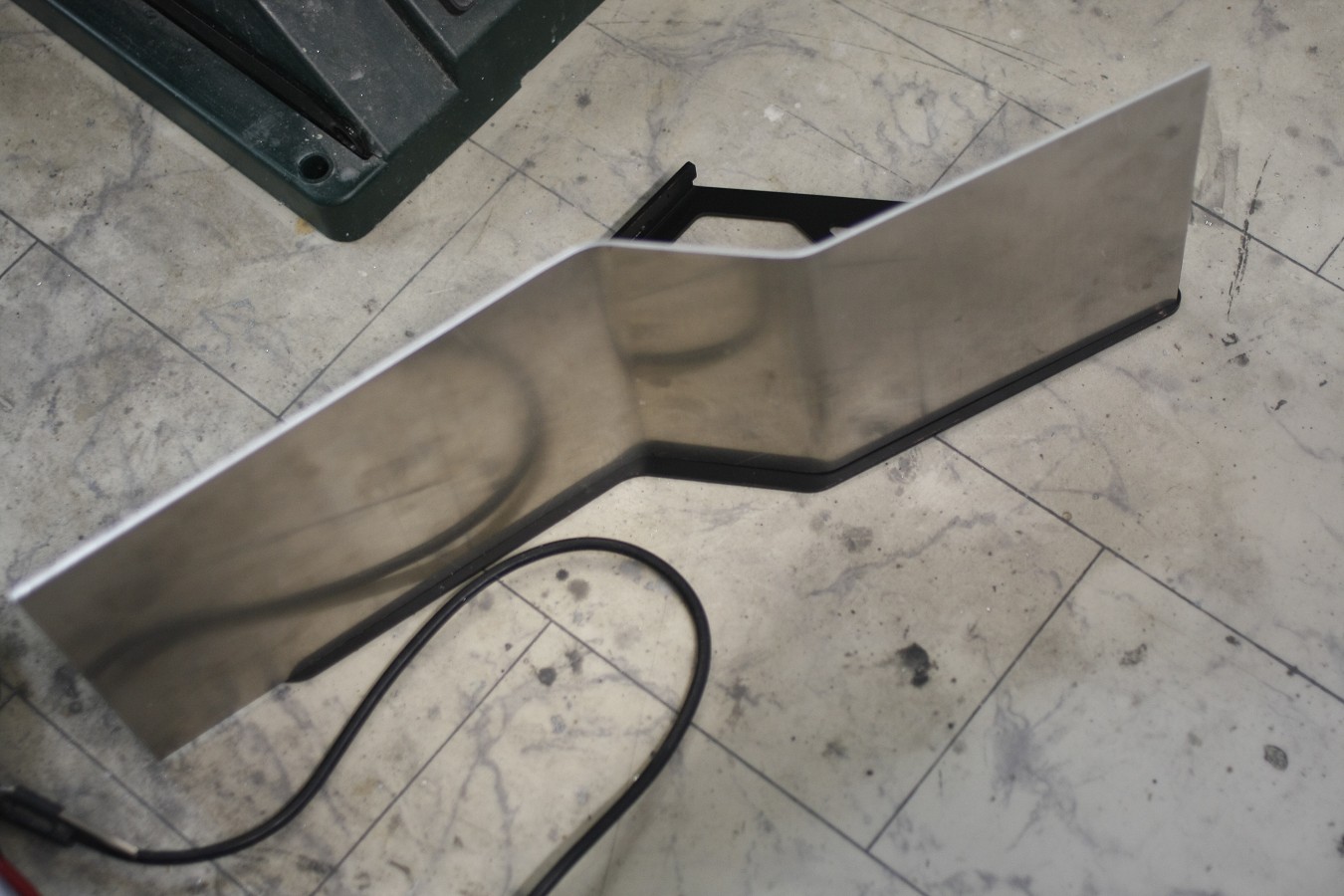

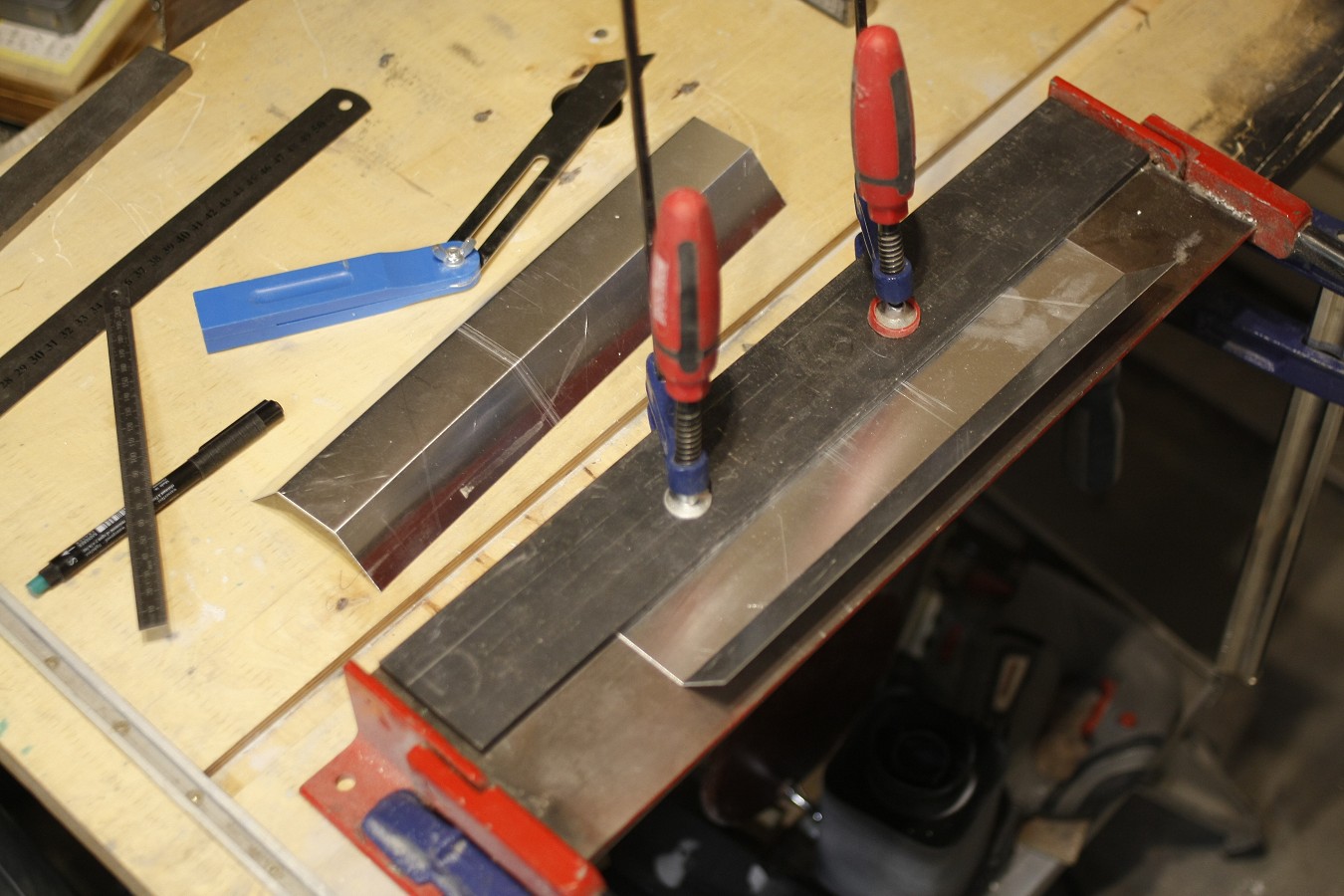

danach konnte ich es relativ einfach mittels einer billig Kant Bank biegen.

k-_mg_4061-jpg.1018576

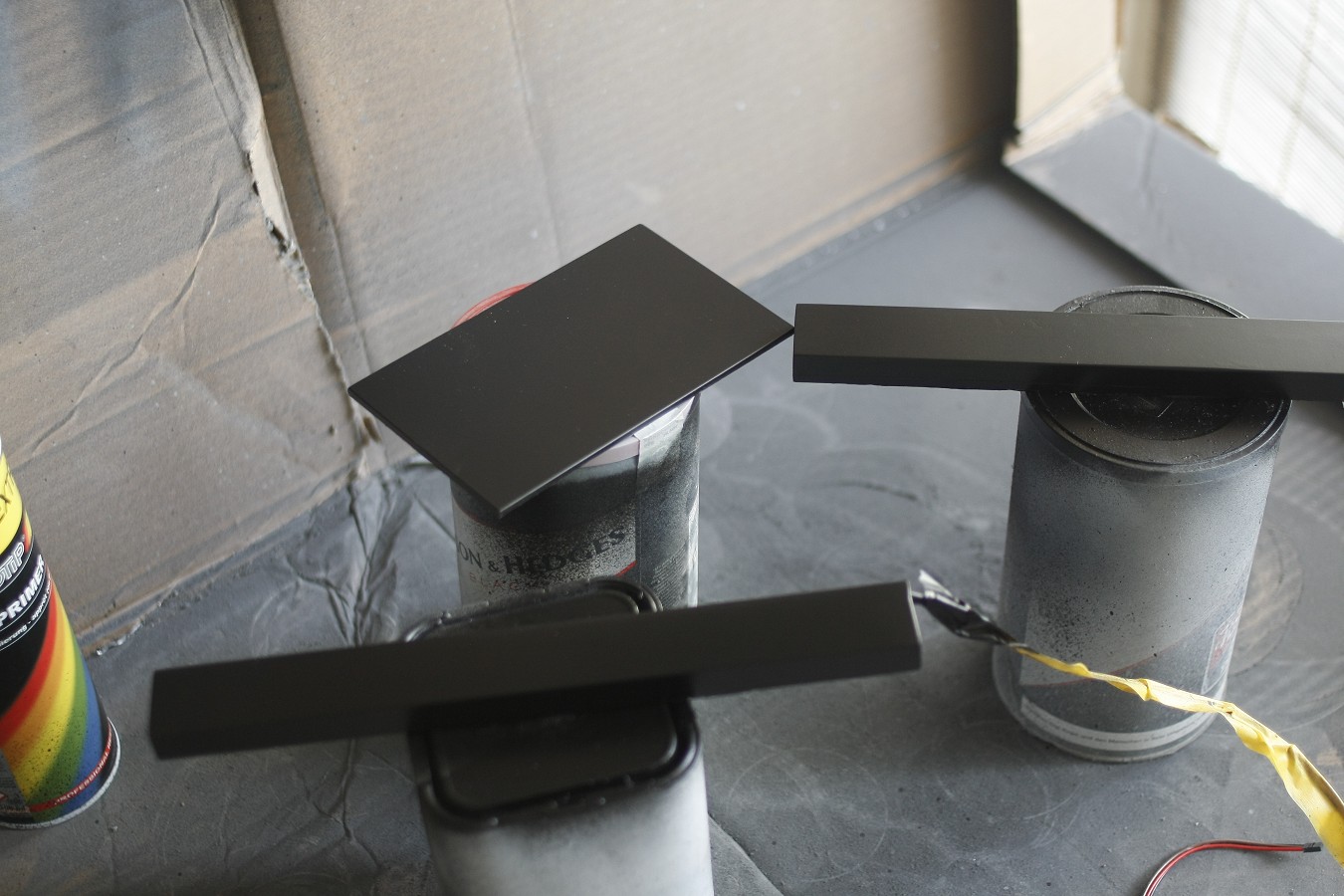

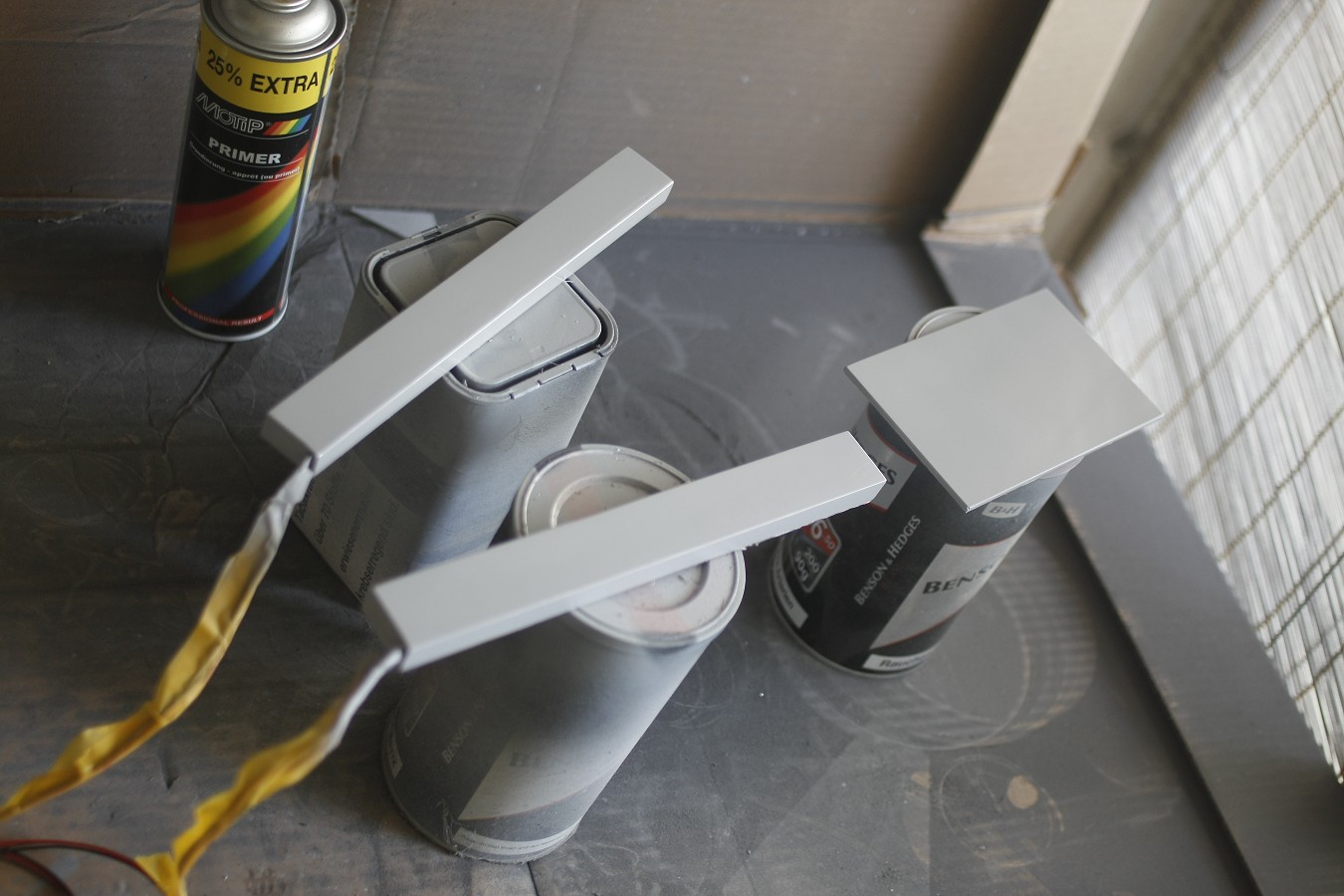

nun wurde alles wie üblich zum lackieren vorbereitet und schwarz lackiert.

k-_mg_4078-jpg.1018577

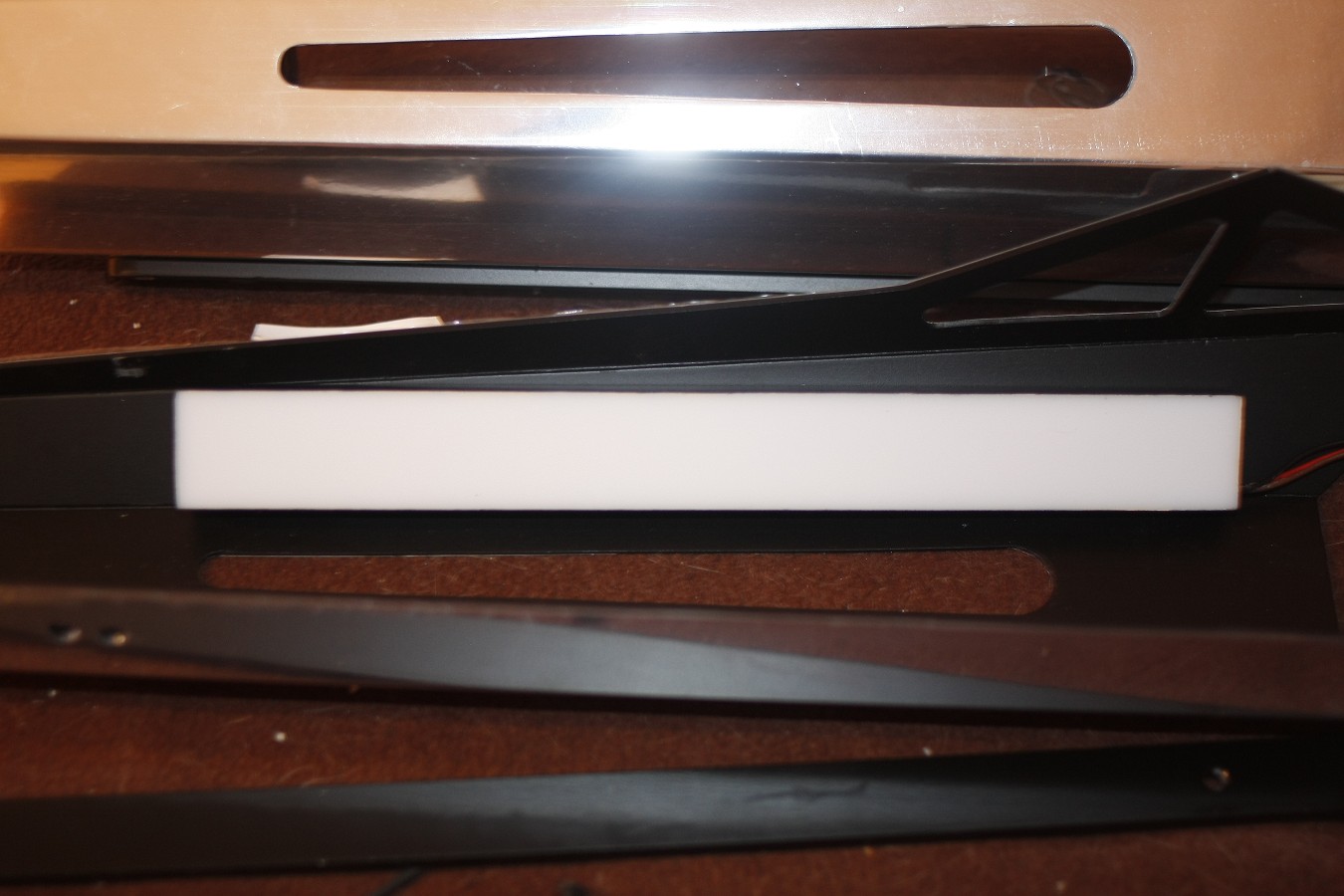

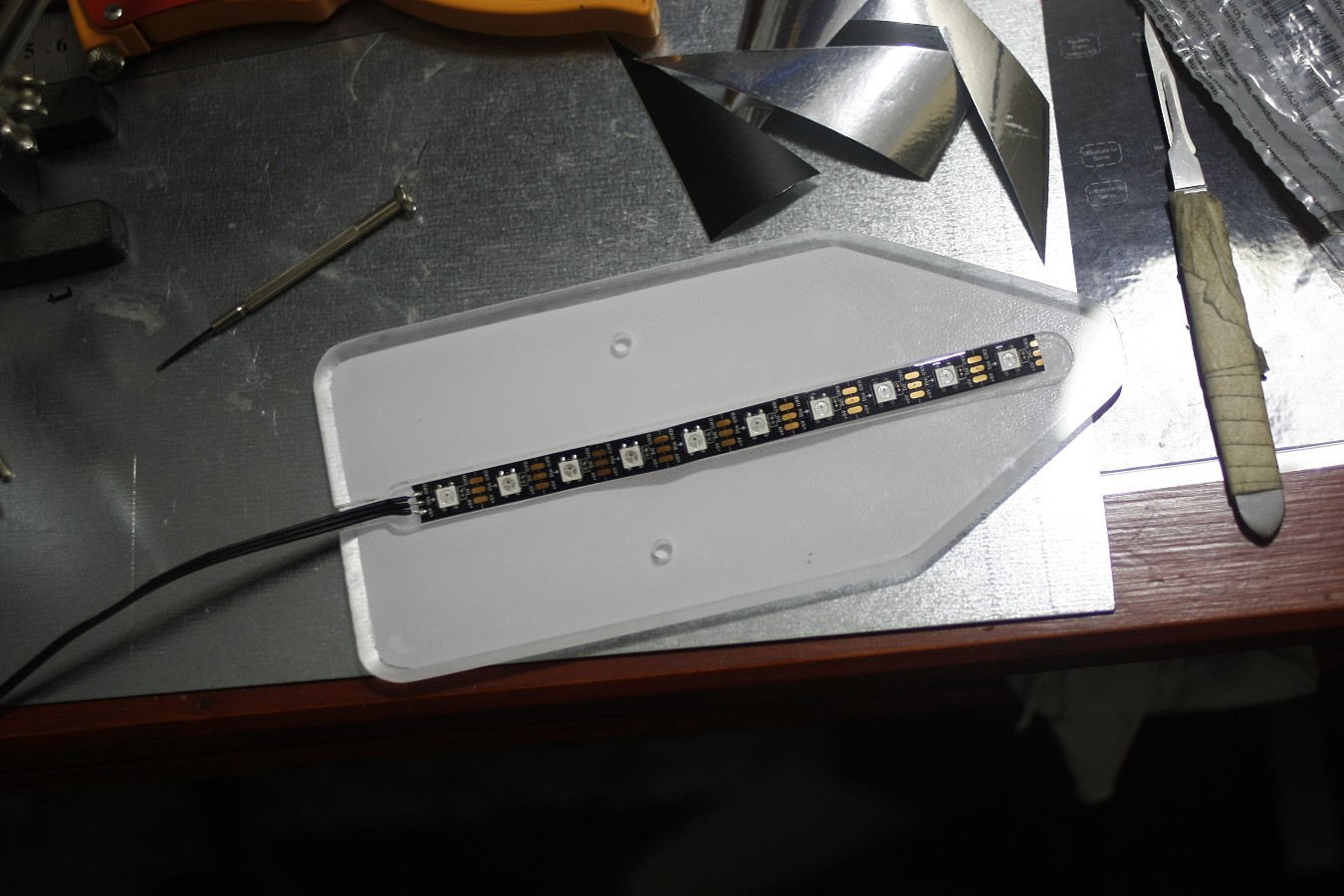

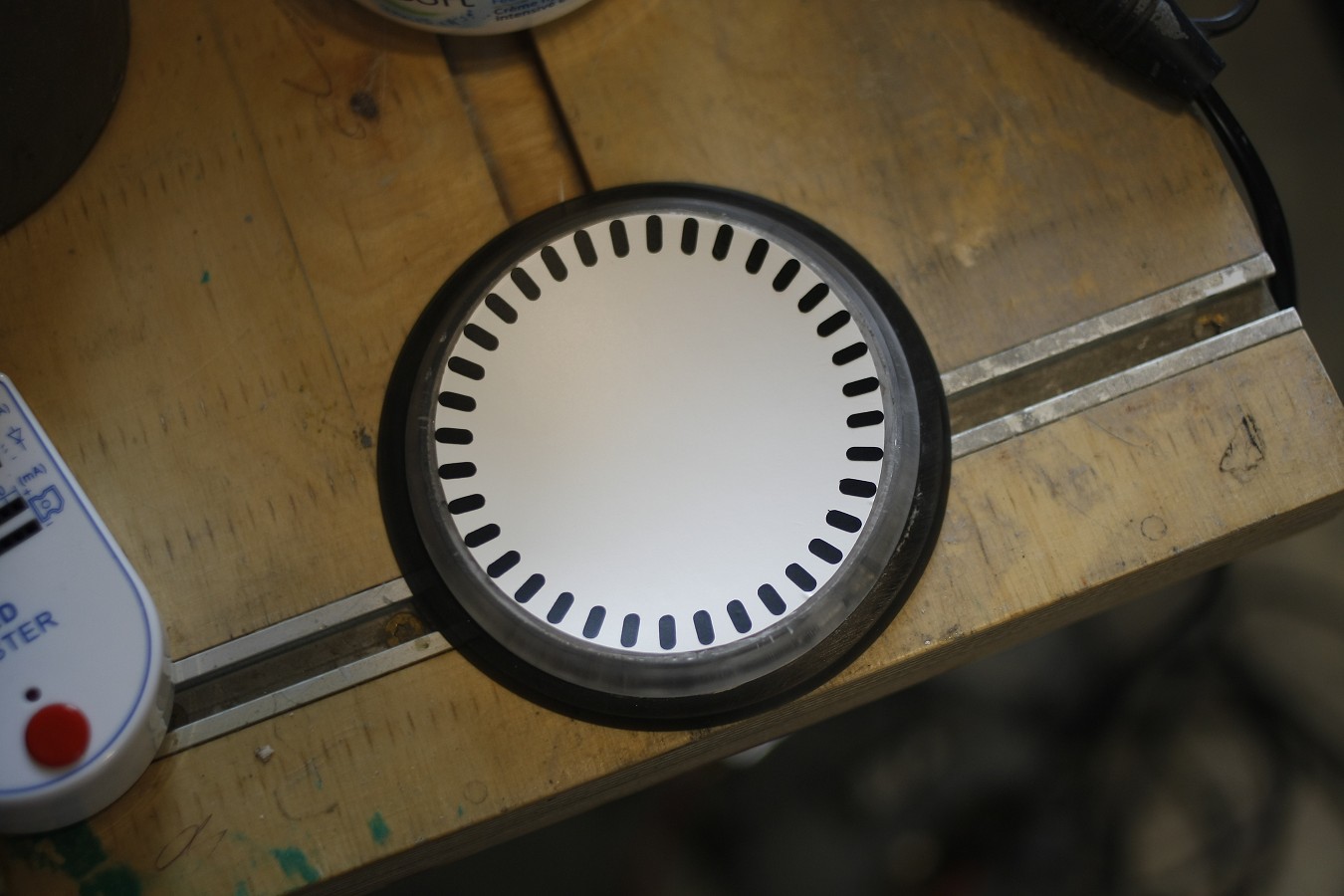

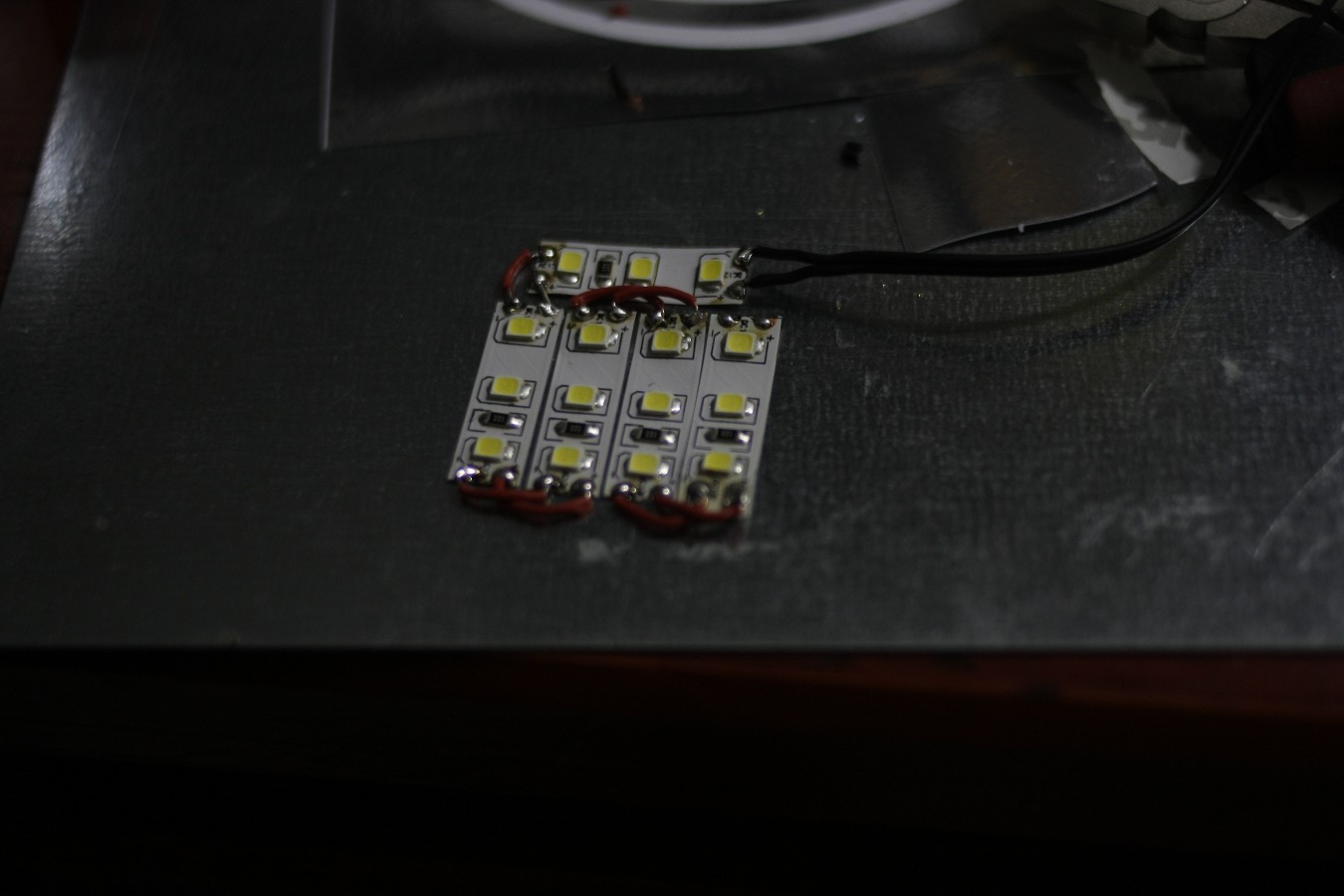

Nun habe ich mir für die Ausgleichsbehälter ein S-light für indirekte Beleuchtung gebastelt.

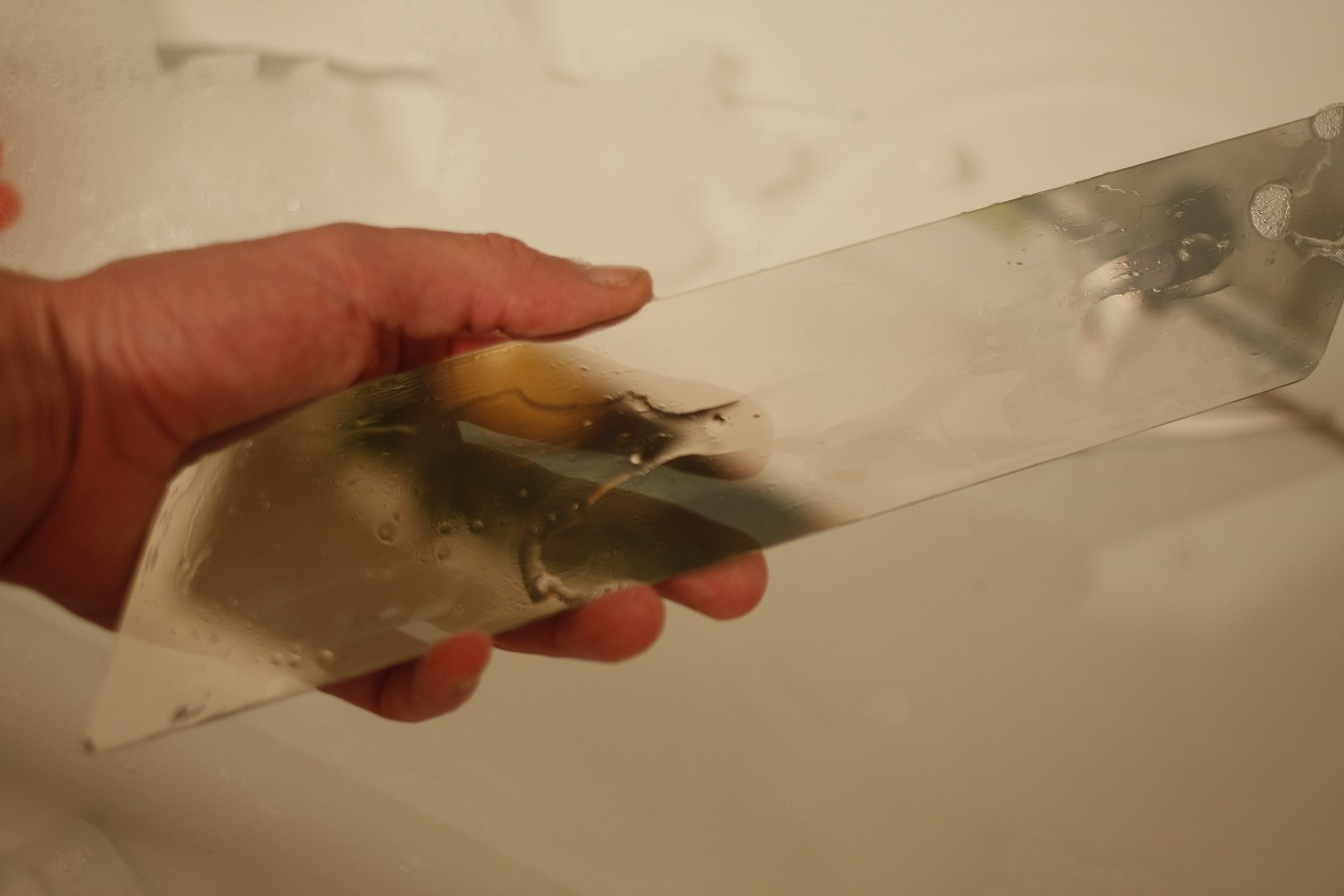

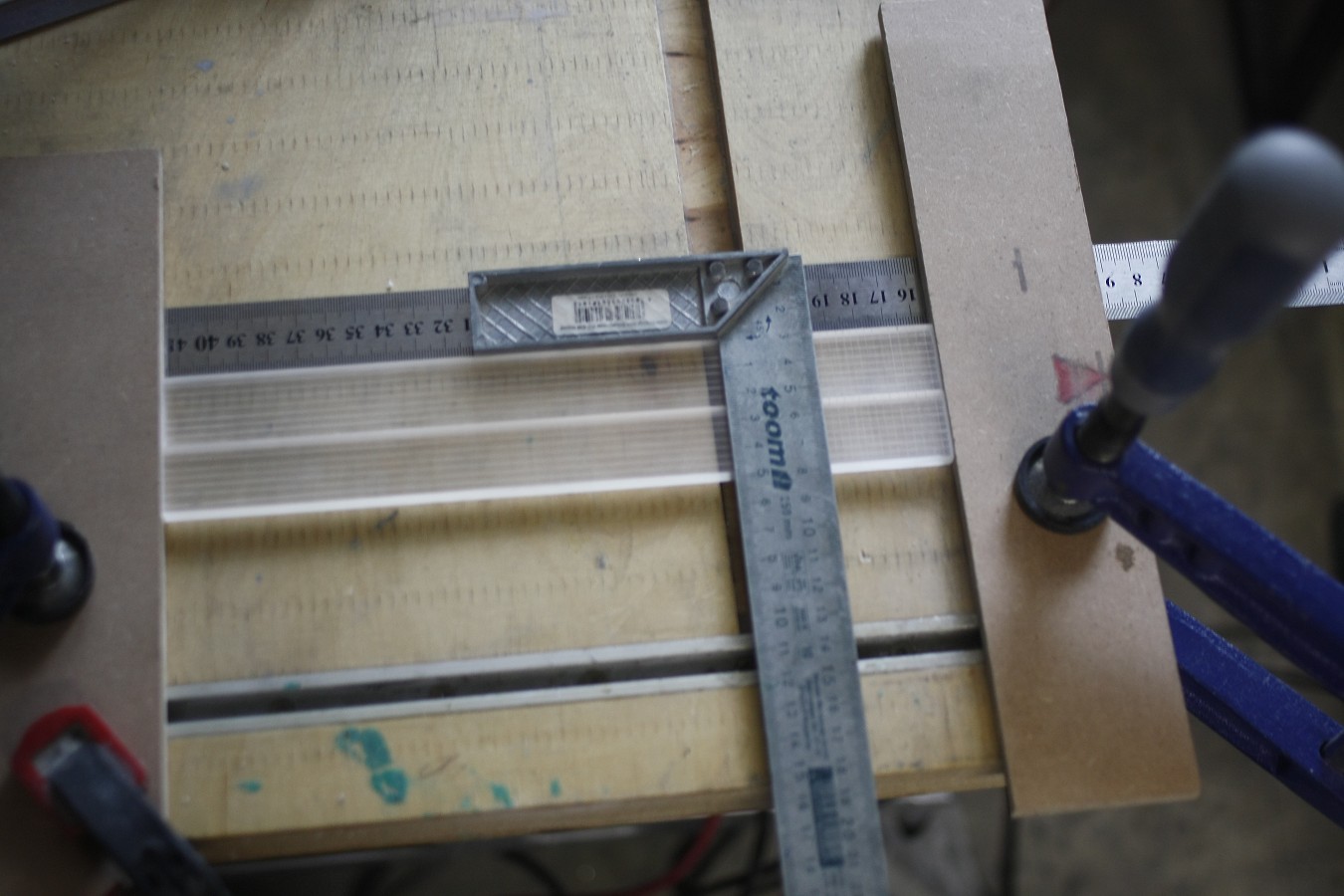

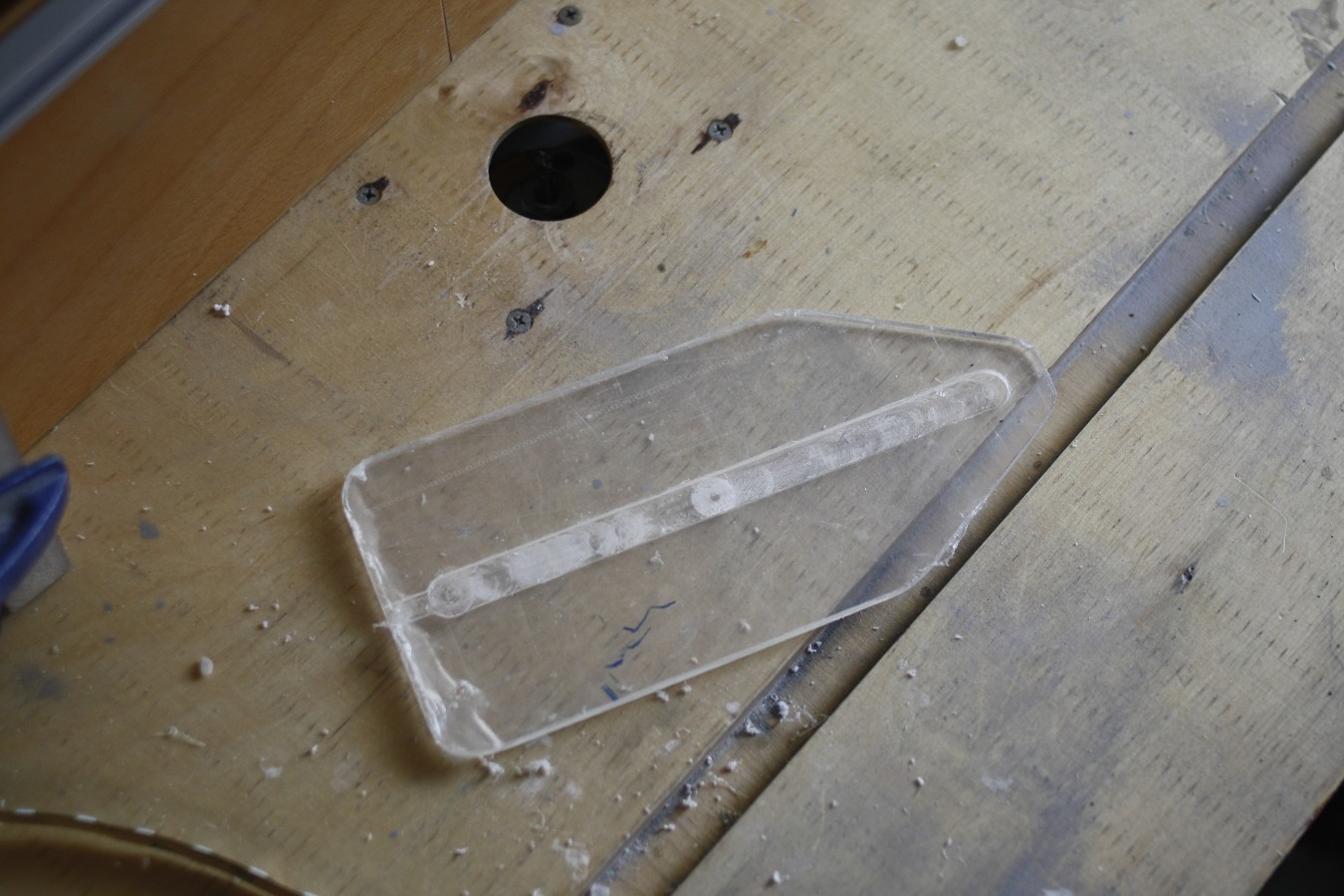

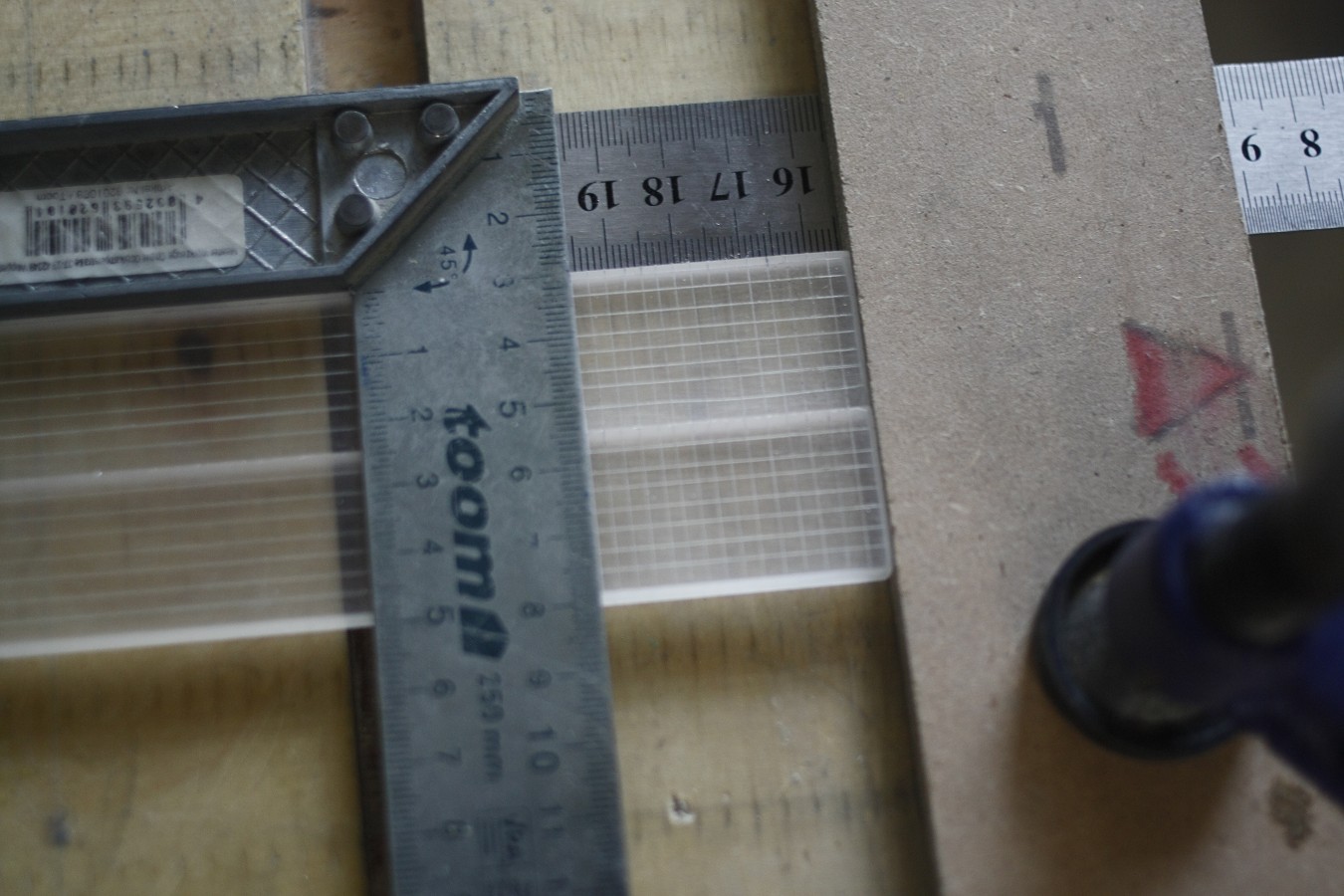

Dafür schnitt ich mir 8mm Plexiglas zu und ritze dieses alle 2mm mit einem Cutter Messer ein.

k-_mg_4125-jpg.1018578


k-_mg_4126-jpg.1018579

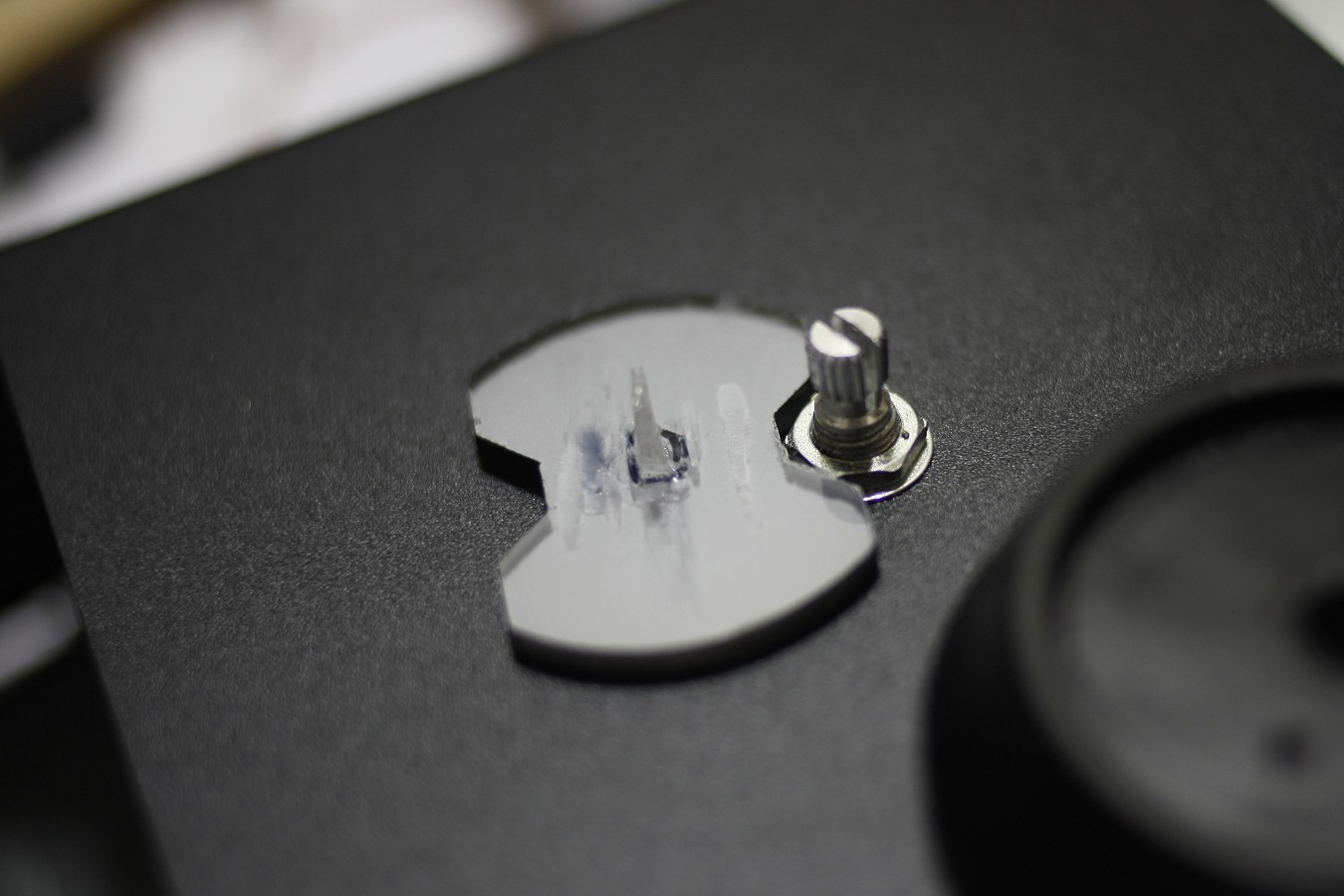

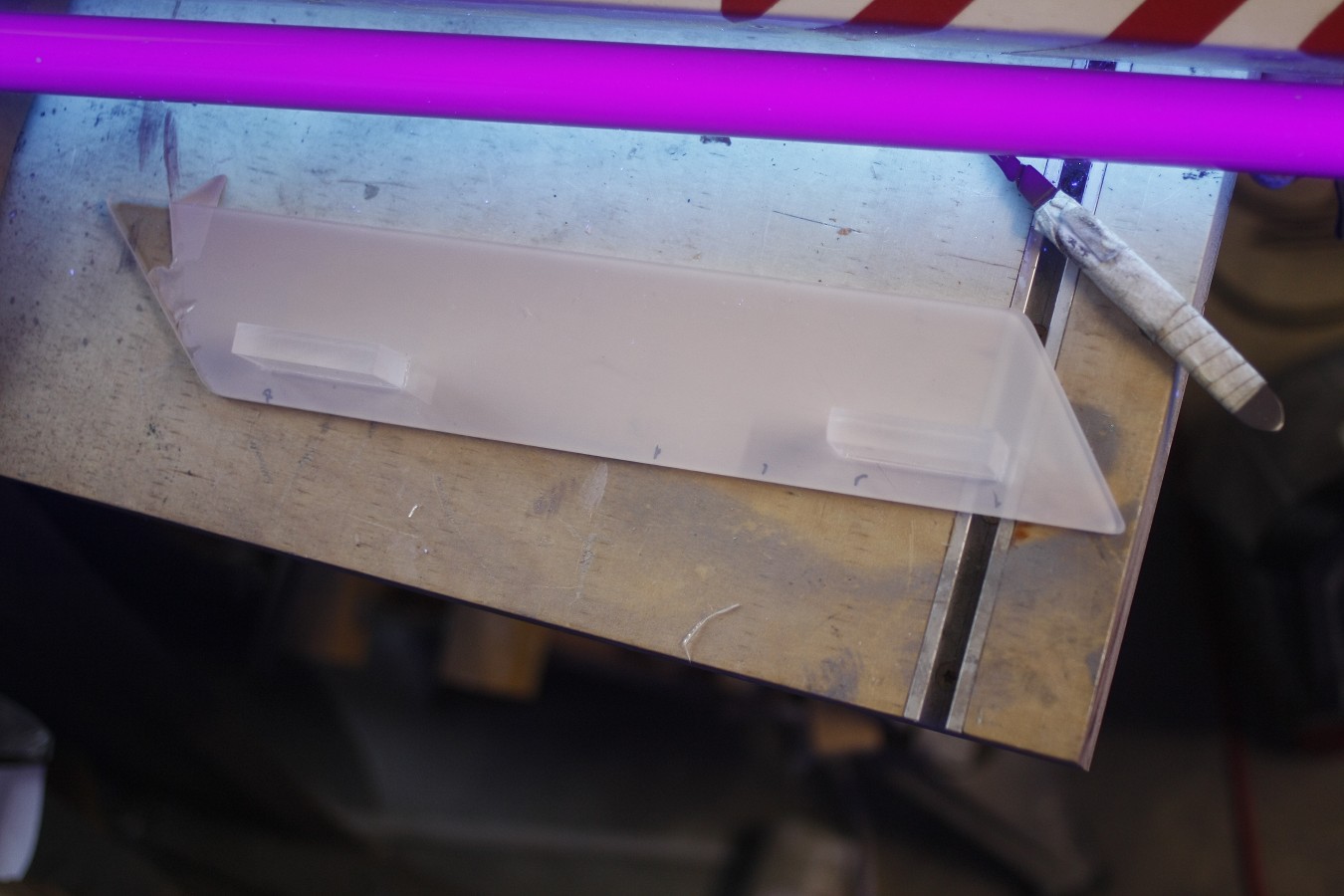

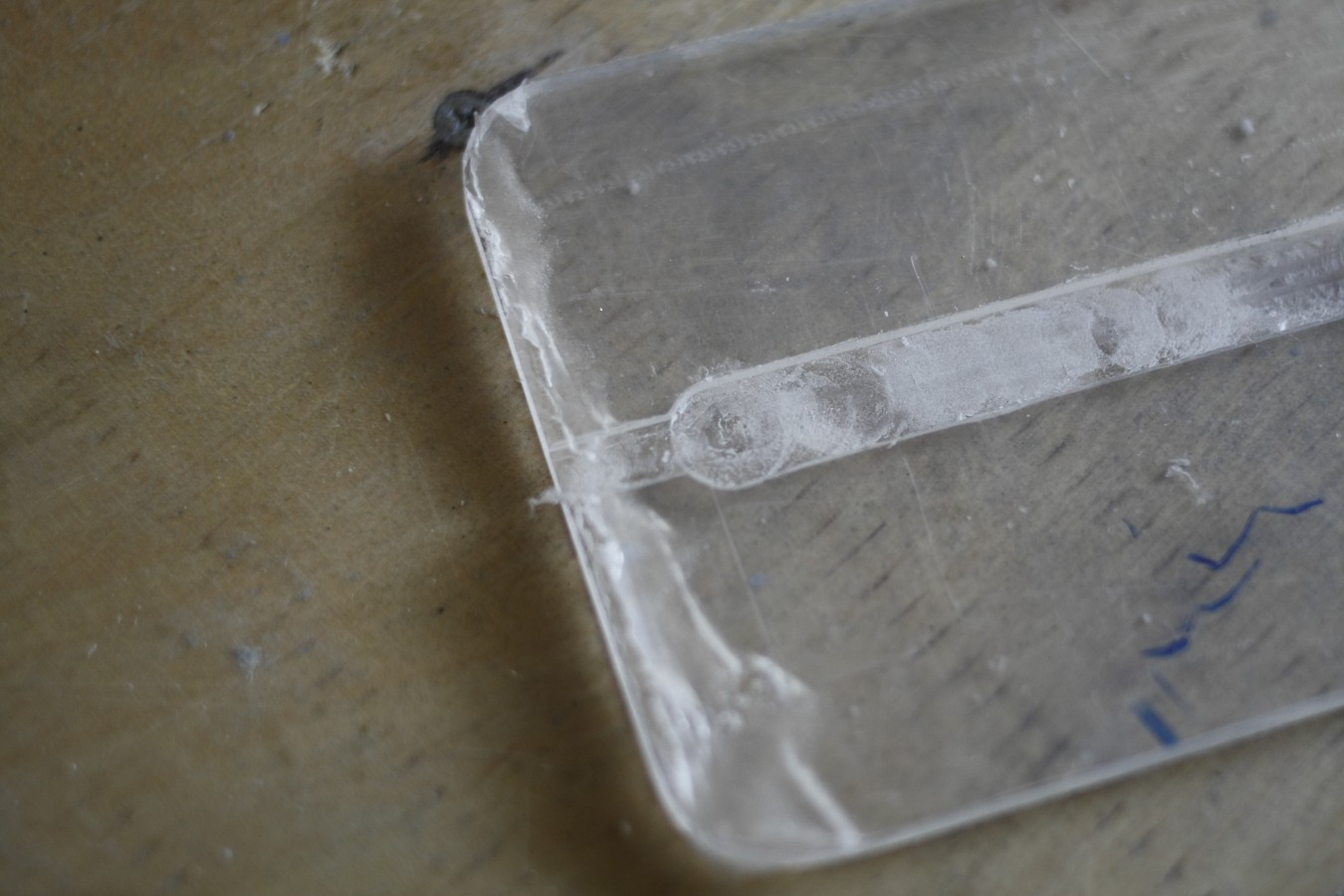

nun brauchte ich noch eine weiße lichtdurchlässige Plexiglas Scheibe die das Licht streut und einen kleinen Streifen auf dem ich den LED Stripe klebe.

k-_mg_4127-jpg.1018580


Aus Platzmangel habe ich von unten und an den Enden kein Plexiglas geklebt sondern alle unnötigen Öffnungen einfach zu gespachtelt.
Die Weiße Streuscheibe habe ich nun abgeklebt und das ganze Slight schwarz lackiert.
Die andere Platte dient später als seitliche PSU Abdeckung

k-_mg_4132-jpg.1018581


k-_mg_4133-jpg.1018582


Ja nicht schlecht, so hatte ich es mir vorsgestellt

k-_mg_4141-jpg.1018583


k-_mg_4143-jpg.1018584

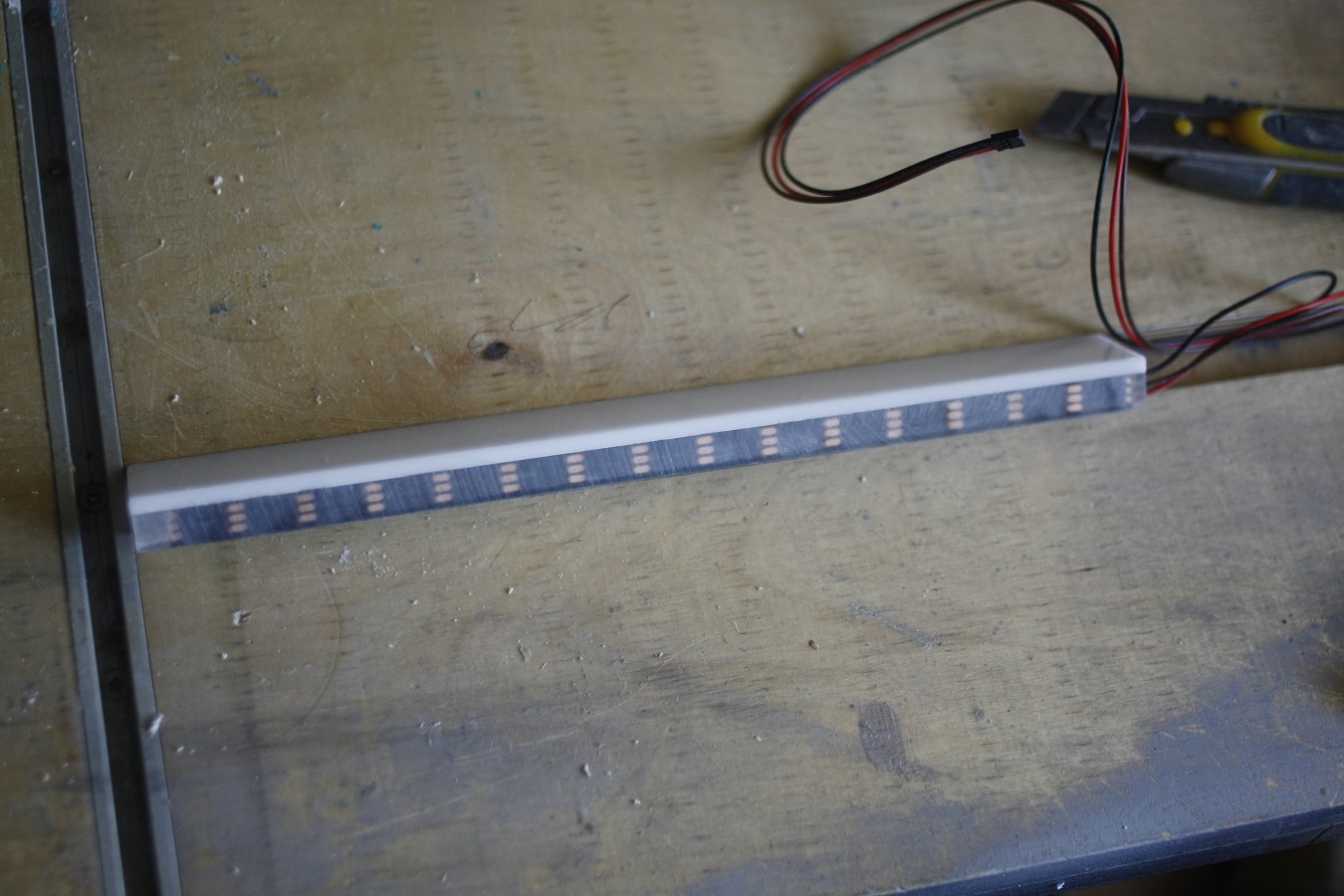

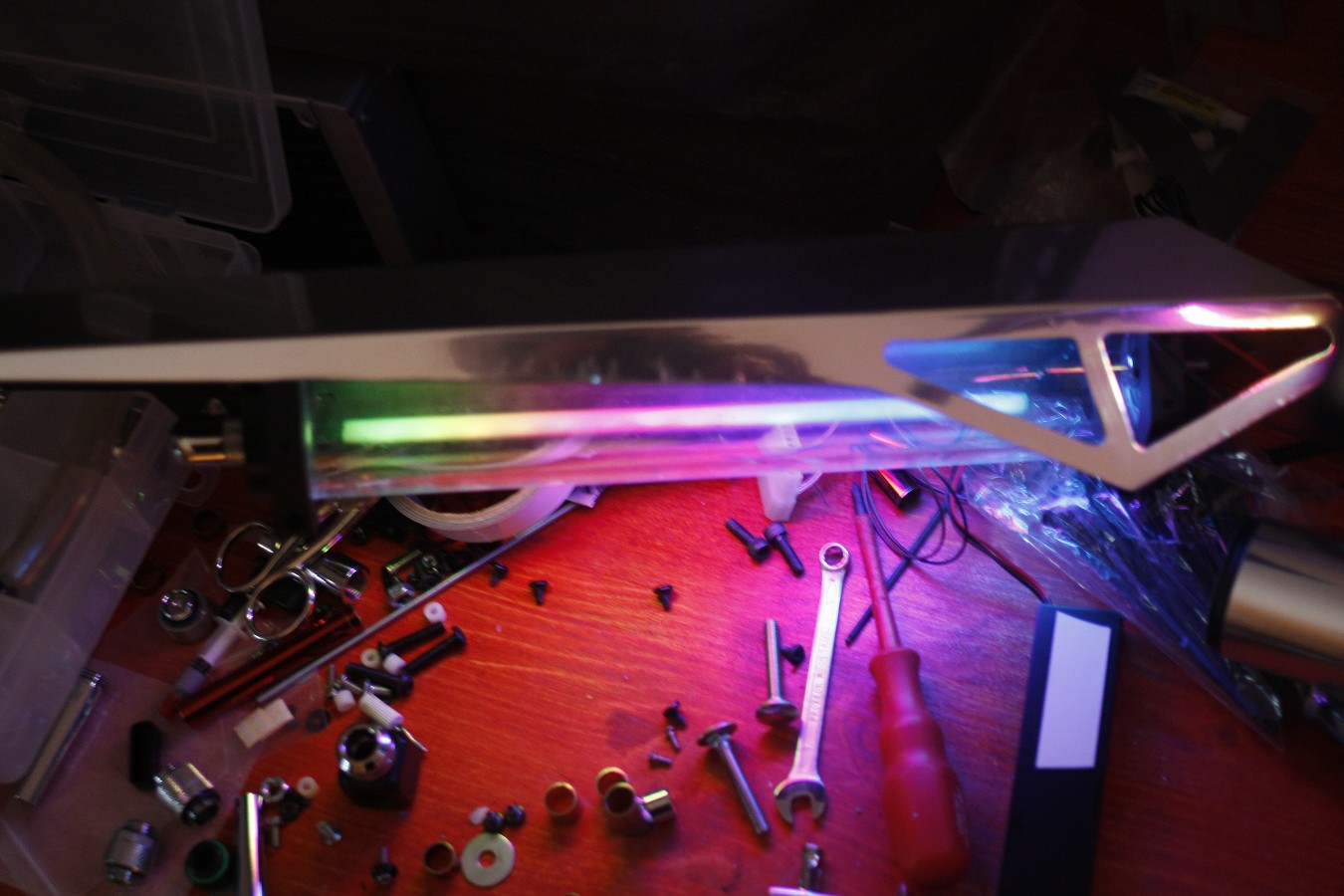

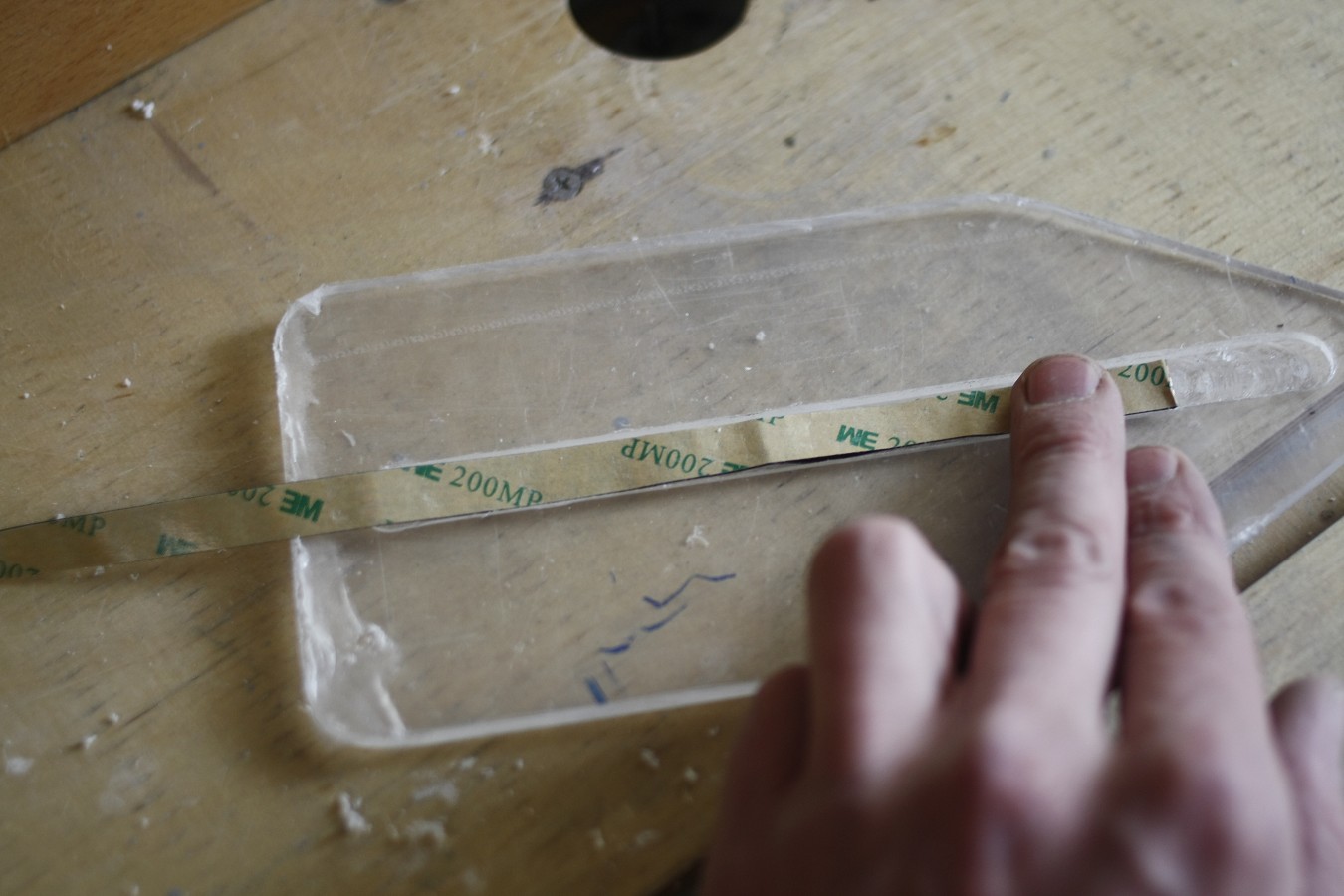

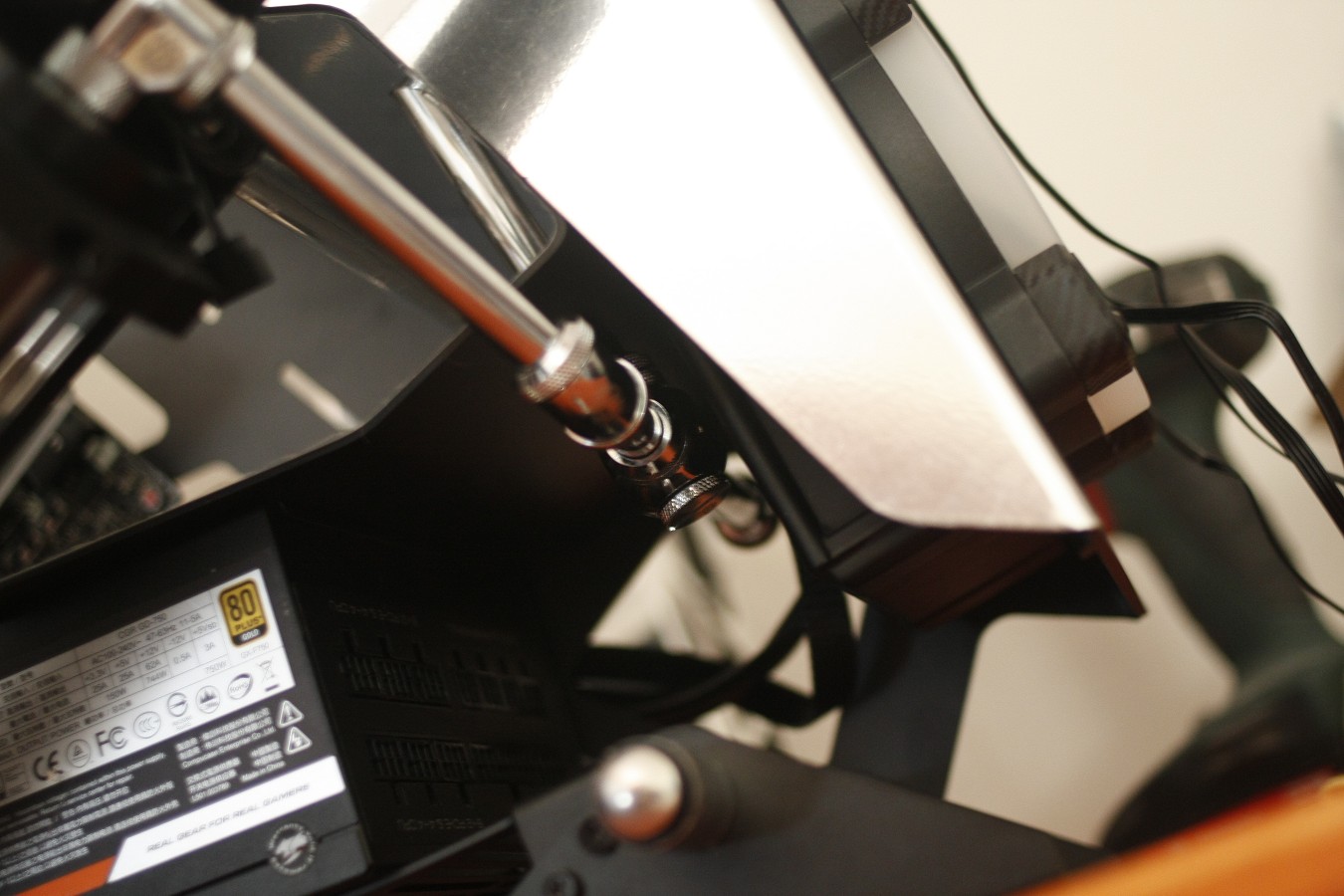

Das S-Light habe ich nun von innen mit doppelseitigem Klebeband befestigt

k-_mg_4148-jpg.1018585

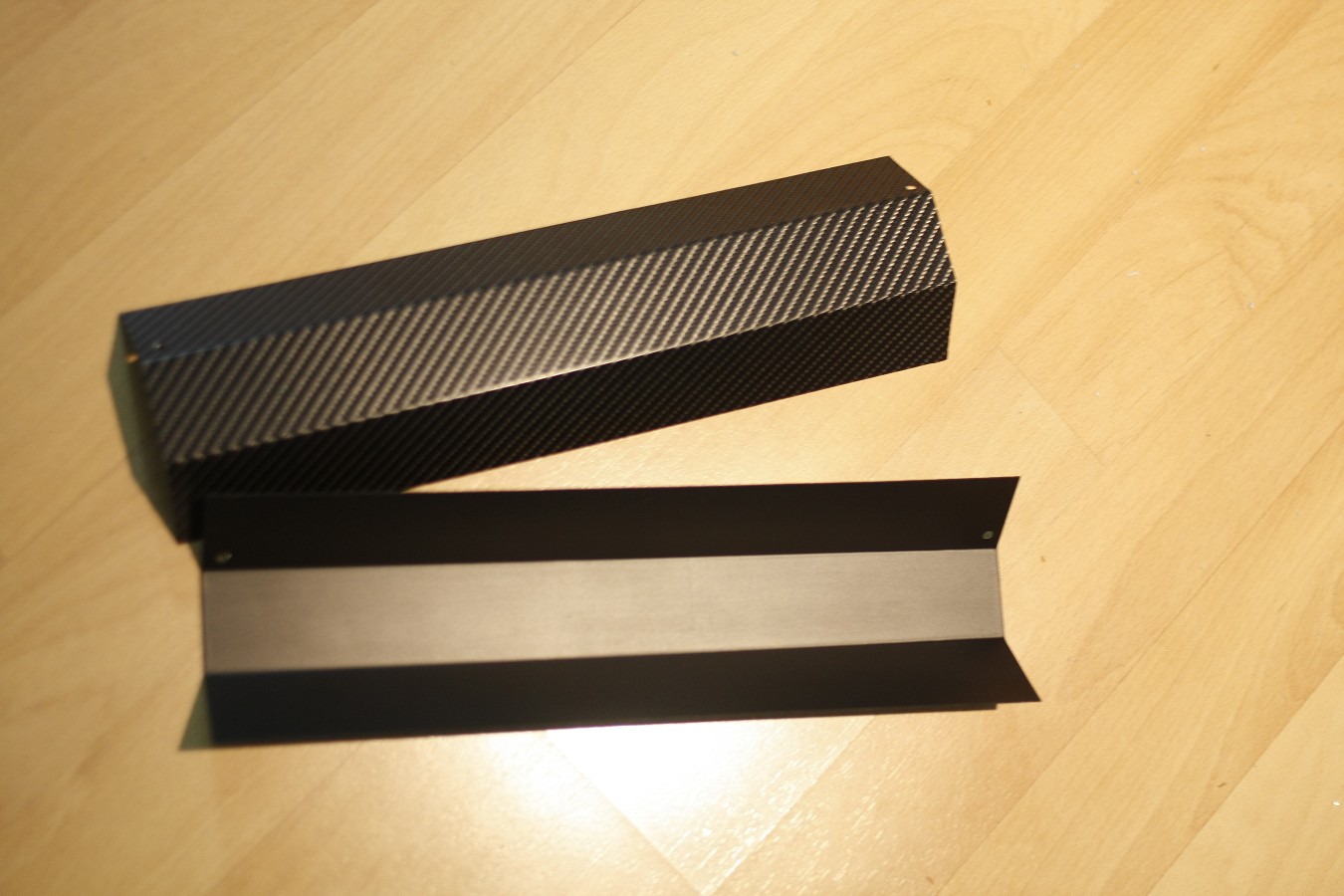

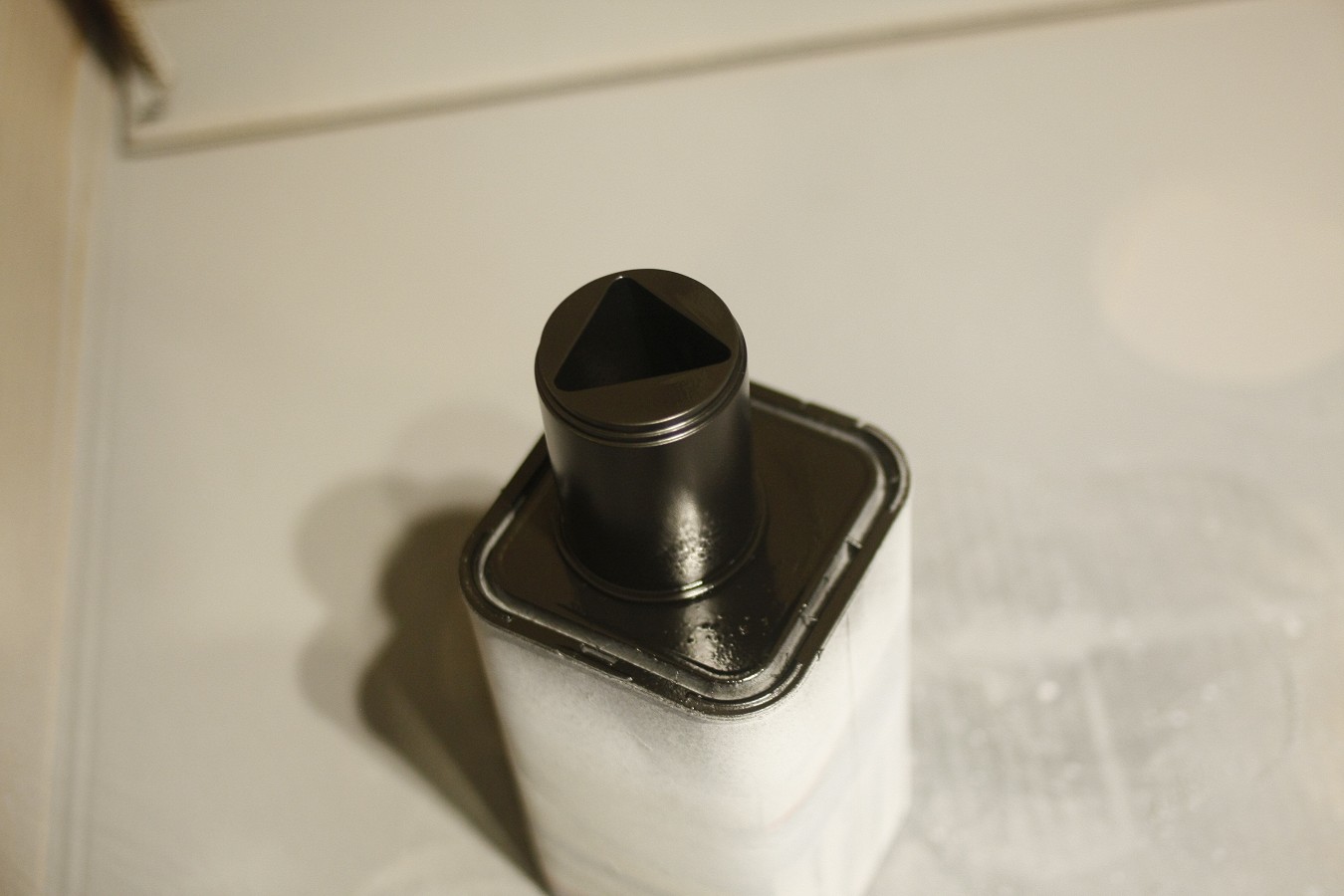

Um den untere Bereich des AGBs zu verblenden hab ich mir noch 0,75er Alublech zugeschnitten ,
in Form gebogen, schwarz lackiert und von außen mit 4D Carbon Folie bezogen

k-_mg_4221-jpg.1018586


k-_mg_4225-jpg.1018587


Okay ich hoffe es war etwas interessant.
Wie es weiter geht , erfahrt ihr in Kürze ;)


Anhänge

  • k-_MG_4011.jpg
    134,3 KB · Aufrufe: 427
  • k-_MG_4018.jpg
    183,1 KB · Aufrufe: 428
  • k-_MG_4019.jpg
    168,8 KB · Aufrufe: 422
  • k-_MG_4035.jpg
    175,5 KB · Aufrufe: 425
  • k-_MG_4036.jpg
    171,2 KB · Aufrufe: 431
  • k-_MG_4037.jpg
    138,3 KB · Aufrufe: 425
  • k-_MG_4040.jpg
    137 KB · Aufrufe: 422
  • k-_MG_4043.jpg
    148,1 KB · Aufrufe: 421
  • k-_MG_4046.jpg
    145,5 KB · Aufrufe: 441
  • k-_MG_4048.jpg
    176,7 KB · Aufrufe: 418
  • k-_MG_4049.jpg
    198 KB · Aufrufe: 415
  • k-_MG_4060.jpg
    164,3 KB · Aufrufe: 415
  • k-_MG_4061.jpg
    229,3 KB · Aufrufe: 413
  • k-_MG_4078.jpg
    159,8 KB · Aufrufe: 420
  • k-_MG_4125.jpg
    199,7 KB · Aufrufe: 413
  • k-_MG_4126.jpg
    172,7 KB · Aufrufe: 411
  • k-_MG_4127.jpg
    204 KB · Aufrufe: 410
  • k-_MG_4132.jpg
    177,4 KB · Aufrufe: 413
  • k-_MG_4133.jpg
    203,9 KB · Aufrufe: 419
  • k-_MG_4141.jpg
    188,3 KB · Aufrufe: 418
  • k-_MG_4143.jpg
    184,9 KB · Aufrufe: 419
  • k-_MG_4148.jpg
    155,9 KB · Aufrufe: 417
  • k-_MG_4221.jpg
    223,4 KB · Aufrufe: 418
  • k-_MG_4225.jpg
    179,8 KB · Aufrufe: 417

Corsair_Fan

Software-Overclocker(in)
was soll man groß schreiben TOP Arbeit mal wieder. Vom Lack her würde ich schwarz matt mit hochglanz Gold nehmen.

Zuletzt bearbeitet:
TE
capten10

capten10

Freizeitschrauber(in)
Kapitel 3

Hallo und weiter geht's.

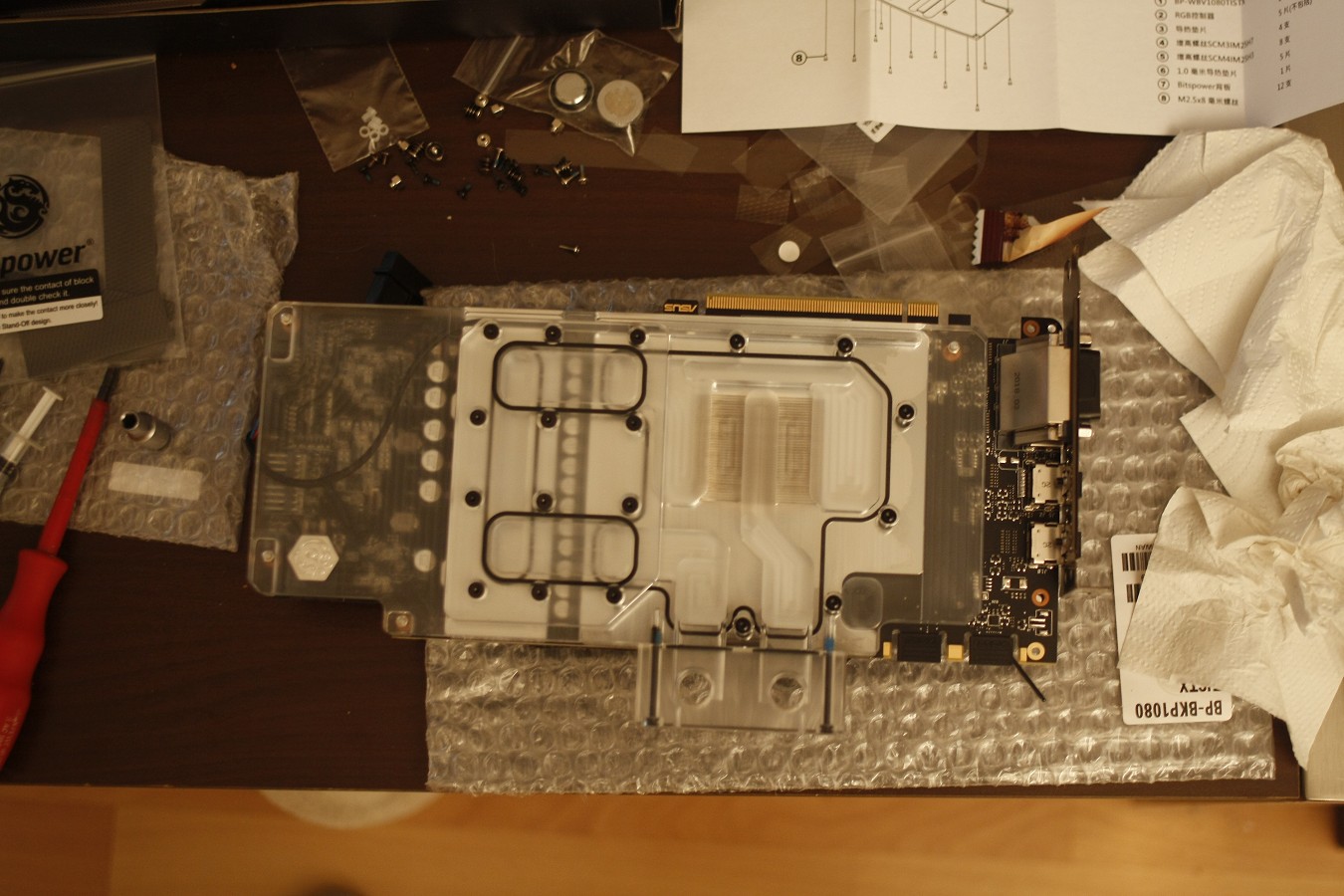

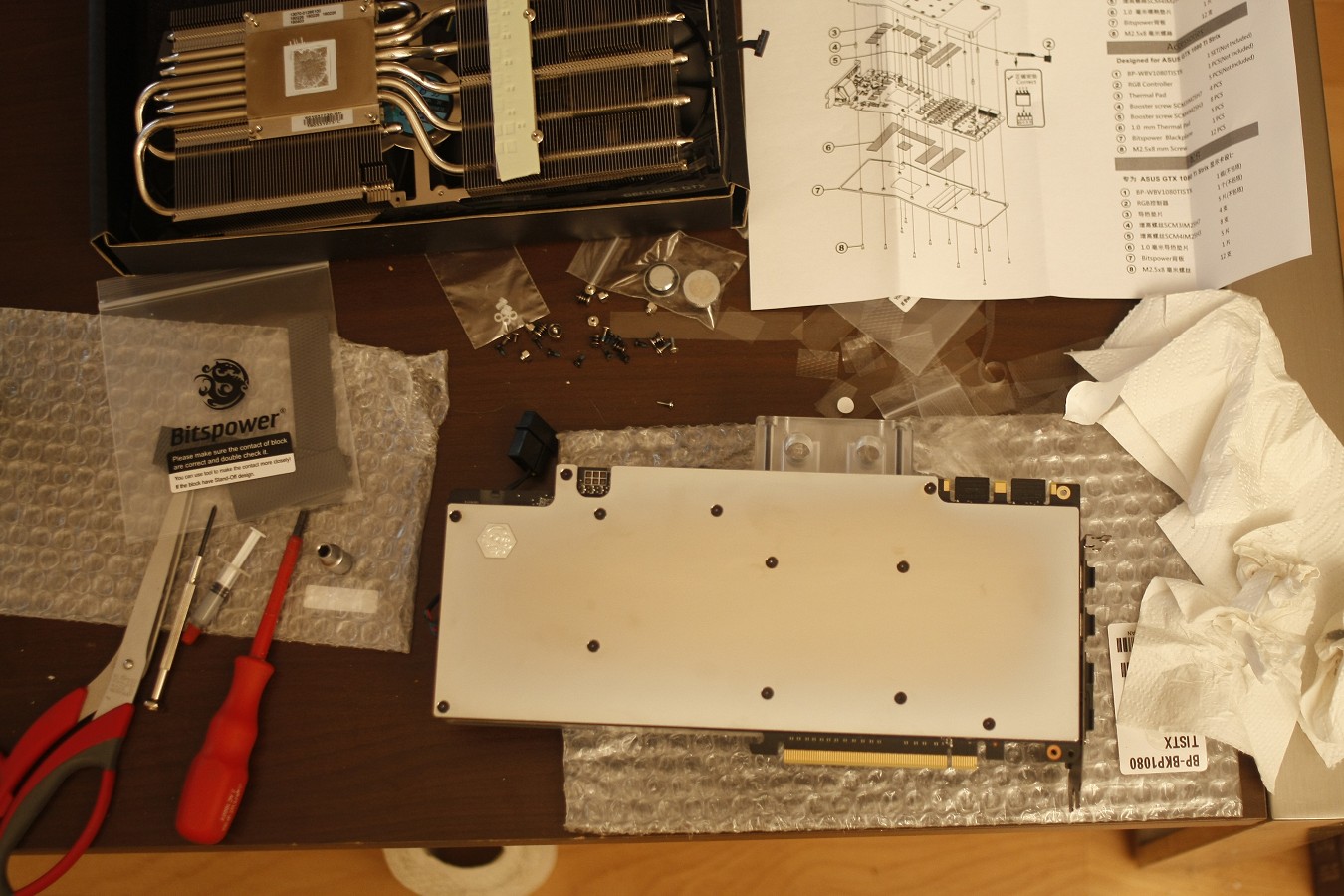

So ganz nebenbei musste auch die Strix 1070ti auf Wasserkühlung umgebaut werden.
Da diese VGA fast immer die weitere Verwendung der original Backplate vorsieht, war das dieses mal nicht ganz so einfach.
Die Anleitungen waren Lückenhaft und teils nicht nachvollziehbar.

Letztendlich müssen für die neue Backplate alle Einschraubgewinde auf dem Wasserblock getauscht werden.
Kontrolliert bitte auch mehrmals ob der Kühler auf der VGA 100% aufliegt.
Am besten gegen das Licht halten und schauen ob im Bereich der GPU und der Rams nicht doch noch iwo Licht durchscheint, bzw nicht.


k-_mg_4079-jpg.1020229


k-_mg_4080-jpg.1020230

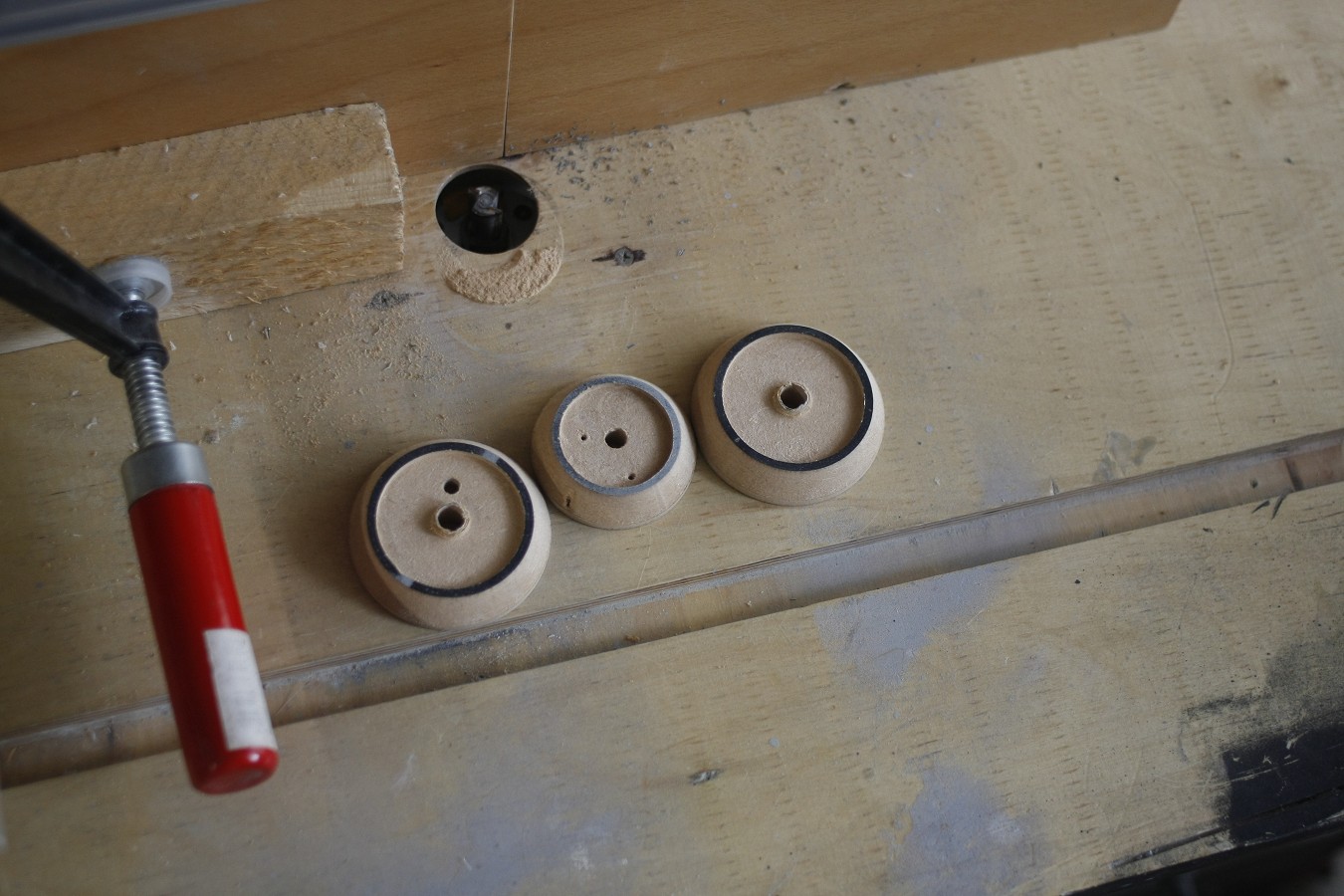

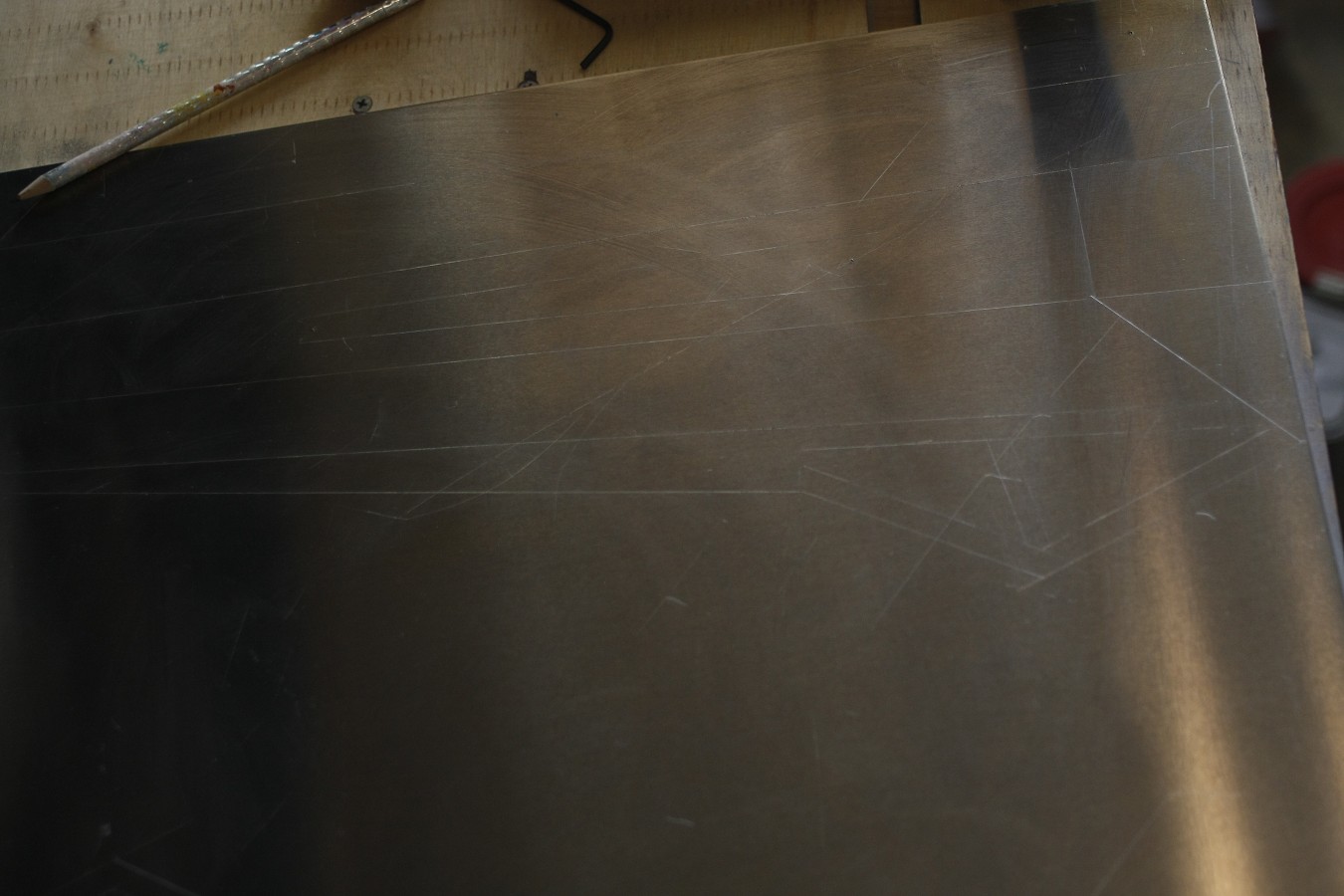

Nun ging es an die Befestigung der runden Elemente.
Die zwei kleinen Löcher sind zur Befestigung und das große Loch ist für die Welle auf der die Flügel befestigt werden.

k-_mg_4087-jpg.1020231


k-_mg_4096-jpg.1020232


k-_mg_4097-jpg.1020233


Nun der Antrieb.

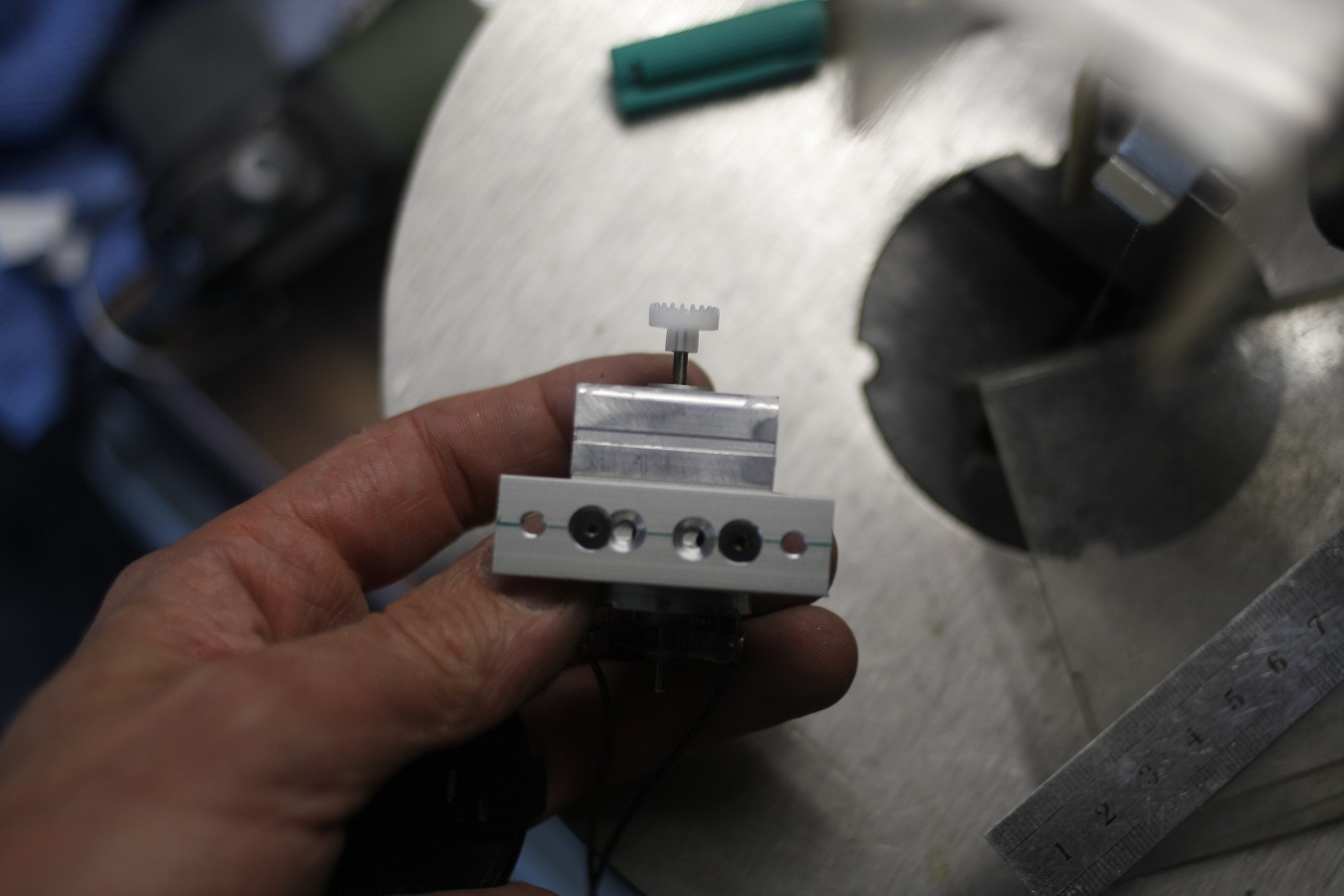

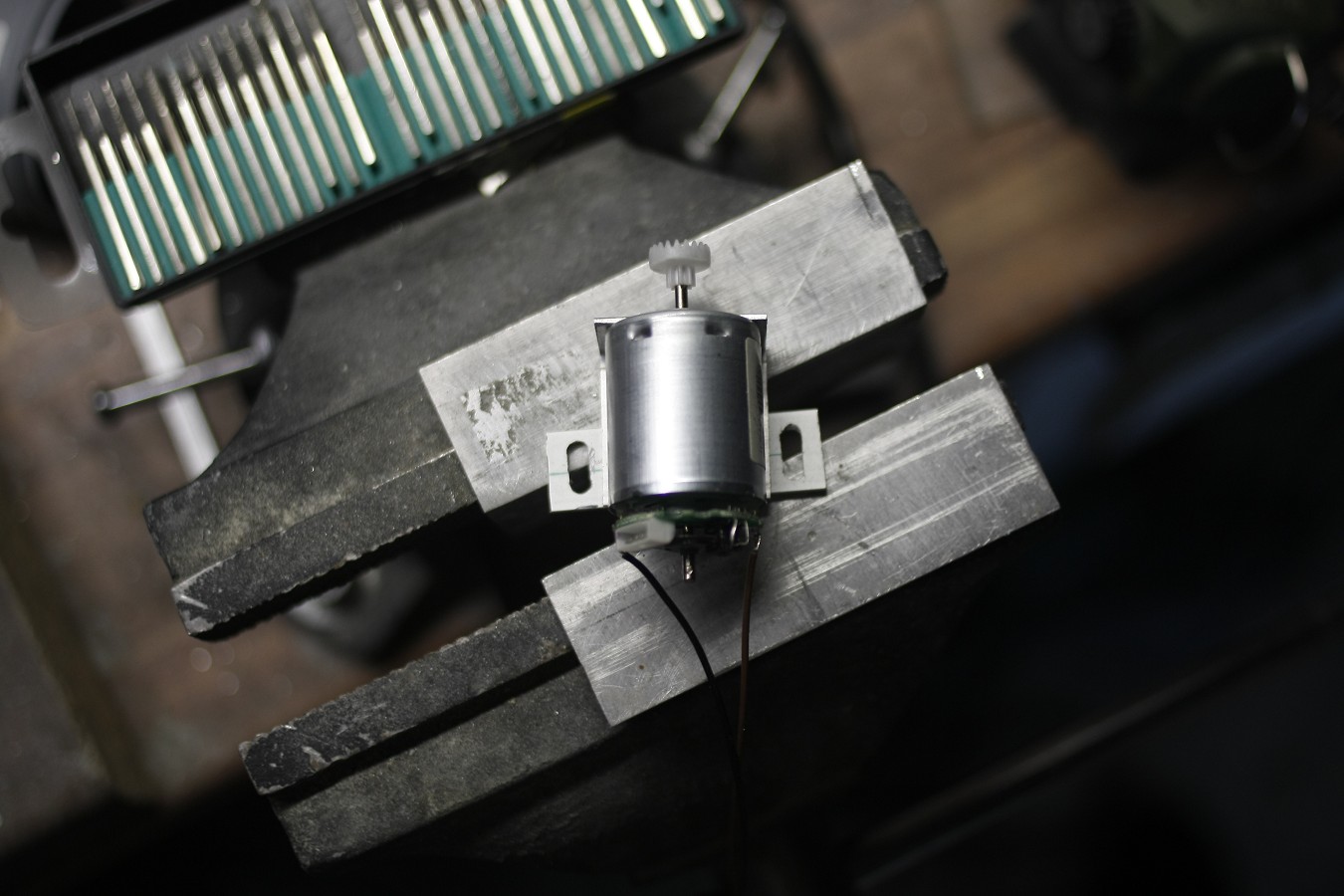

Ich hatte mal einen defekten Drucker zerlegt und mir alle vorhandenen Motoren ausgebaut.
Hier hab ich mir einen passenden ausgesucht und nun eine kleine Halterung dafür gebaut.

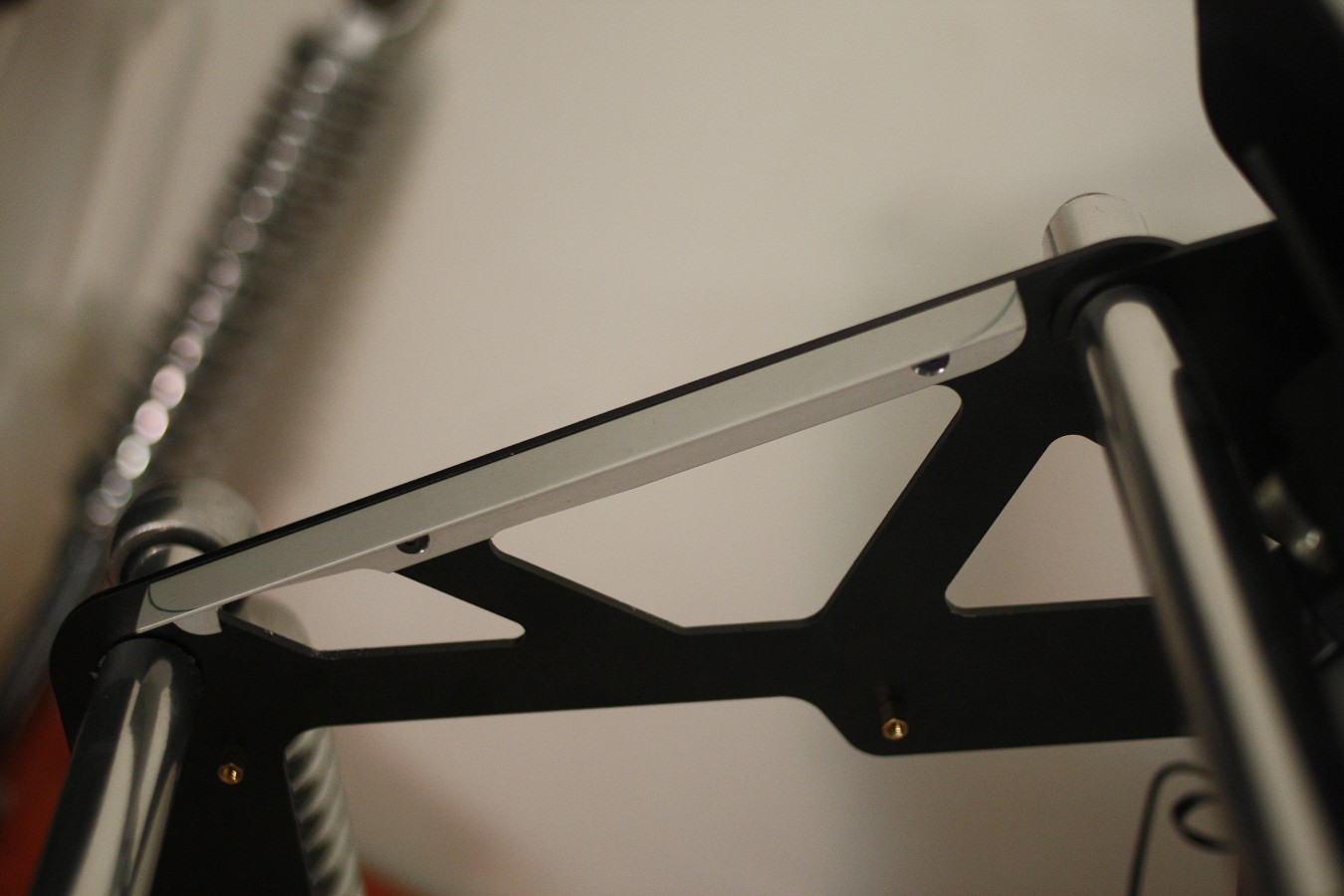

Im Grunde ist das nur ein kleines Aluminium U-Profil welches ich für den Motor etwas bearbeitet habe und eine kleines
Stück Aluminium Blech für die Befestigung am Gehäuse..

k-_mg_4098-jpg.1020234


k-_mg_4099-jpg.1020235

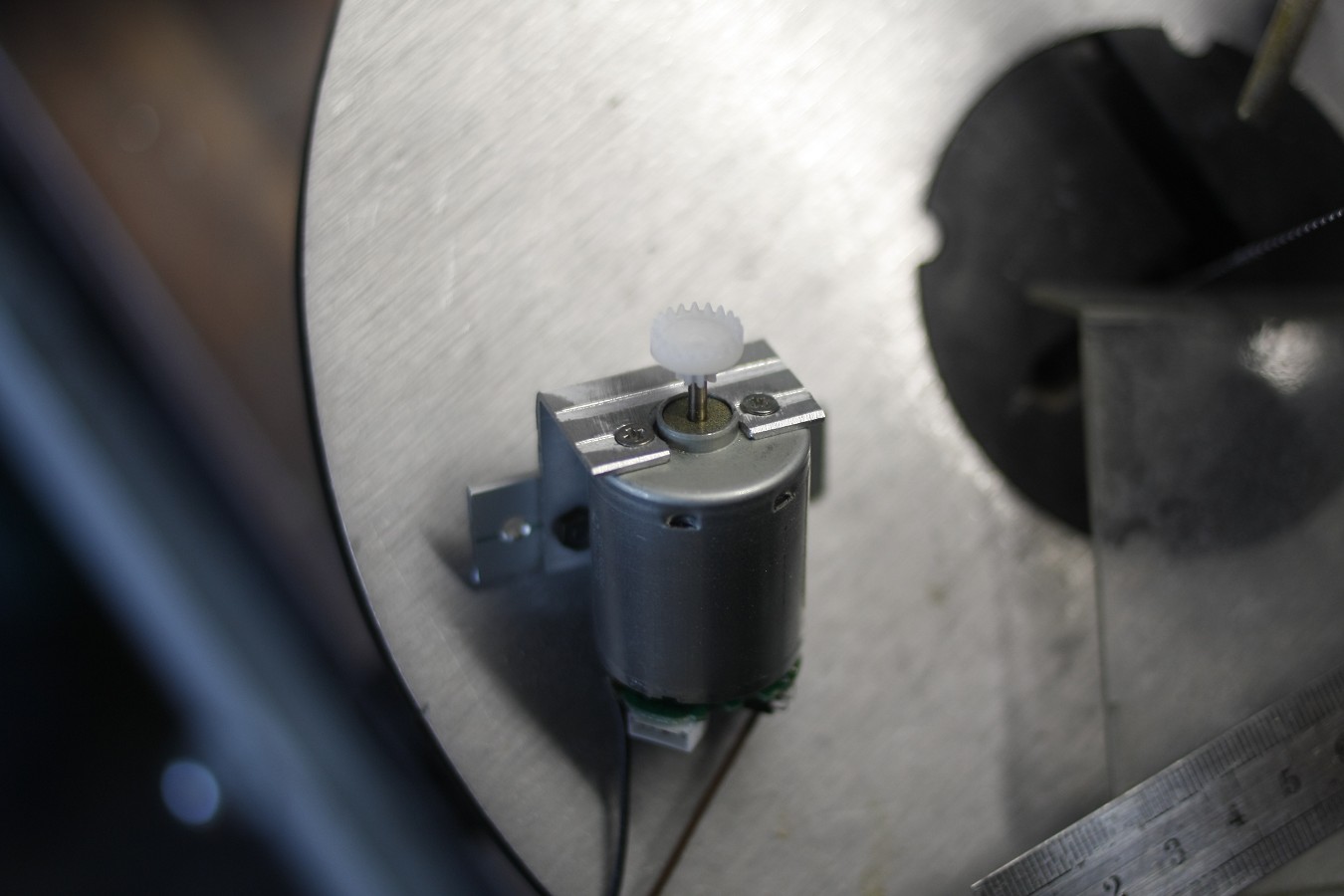

zum Justieren des Motors wurden die Löcher in Langlöcher geschliffen

k-_mg_4101-jpg.1020236

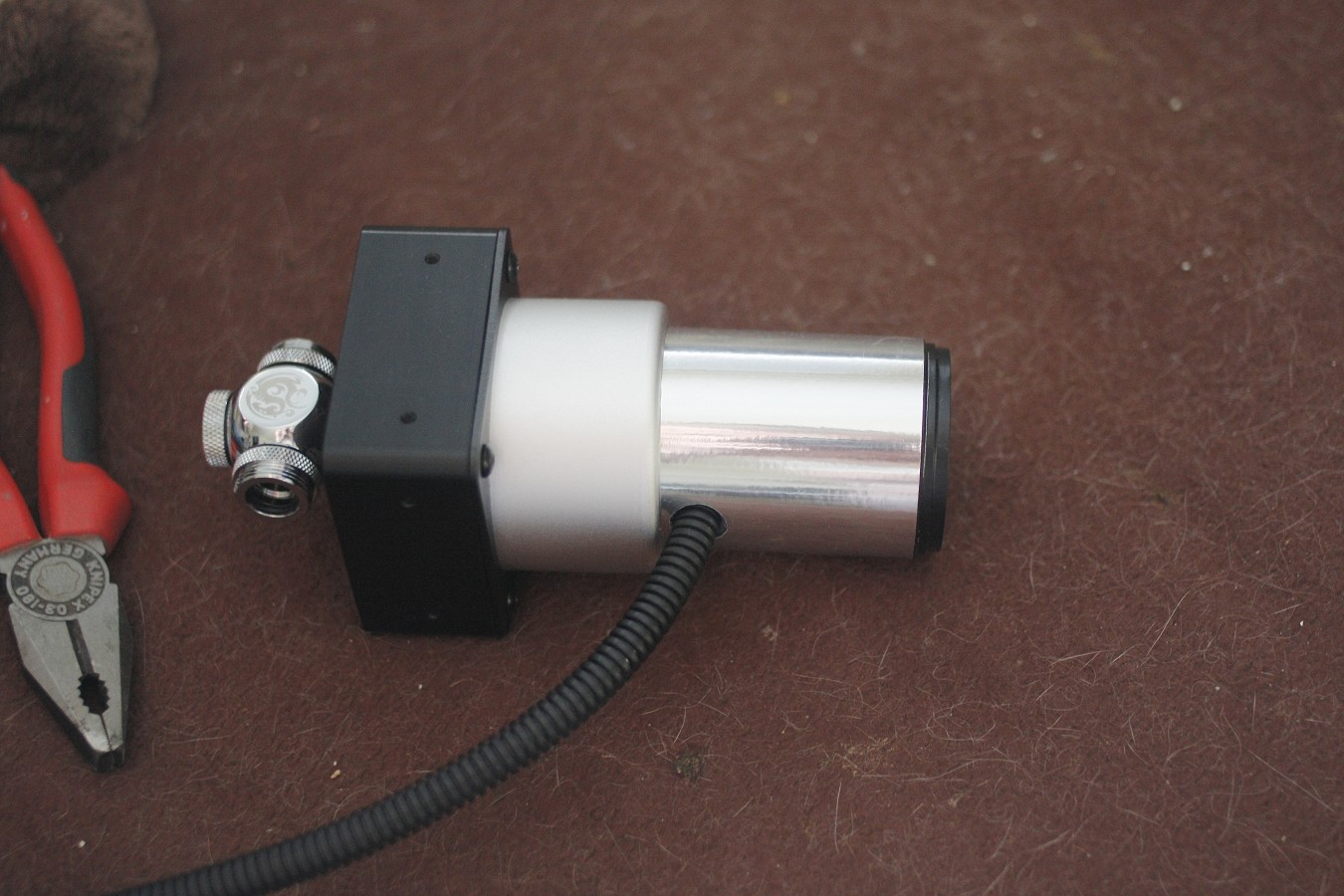

Nun wurde die Pumpe noch etwas modifiziert.

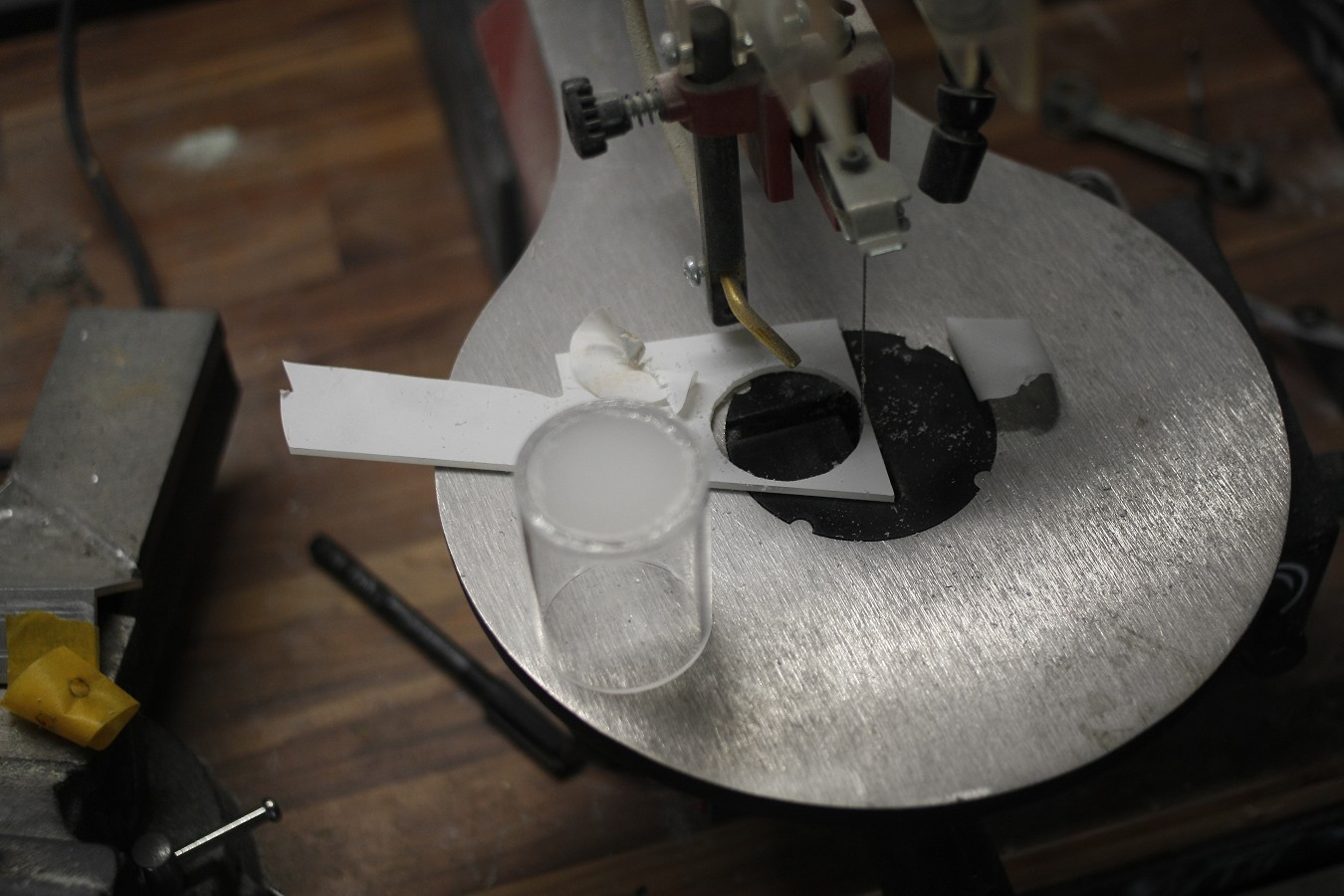

Als erstes hab ich ein Plexiglas Rohr zugeschnitten und beide Enden mit Plexiglas zu geklebt

k-_mg_4053-jpg.1020237


in die sichtbare Öffnung habe ich ein Dreieck geschnitten

k-_mg_4057-jpg.1020238


und danach die Außenkante mit der Oberfräse bearbeitet

k-_mg_4058-jpg.1020239

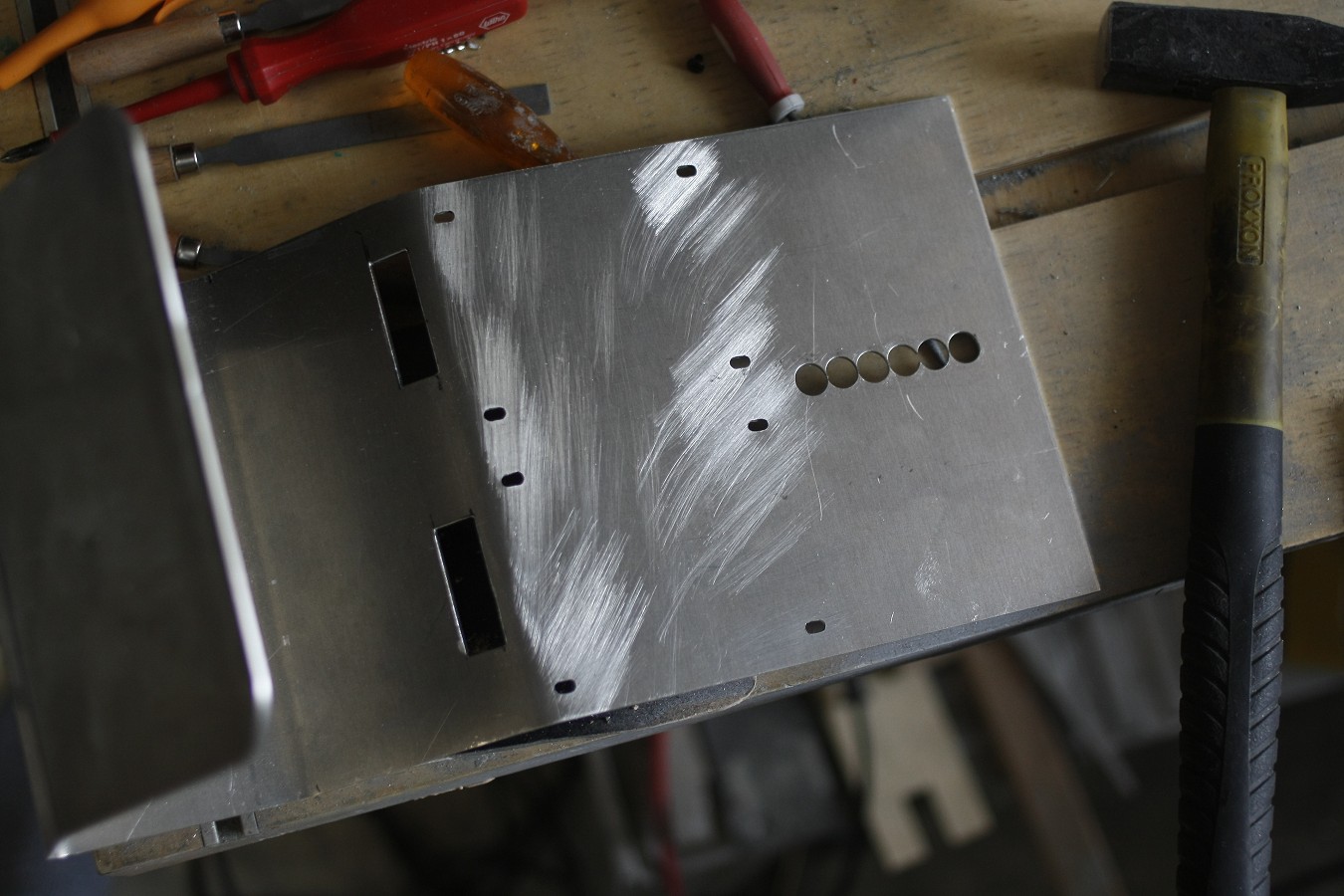

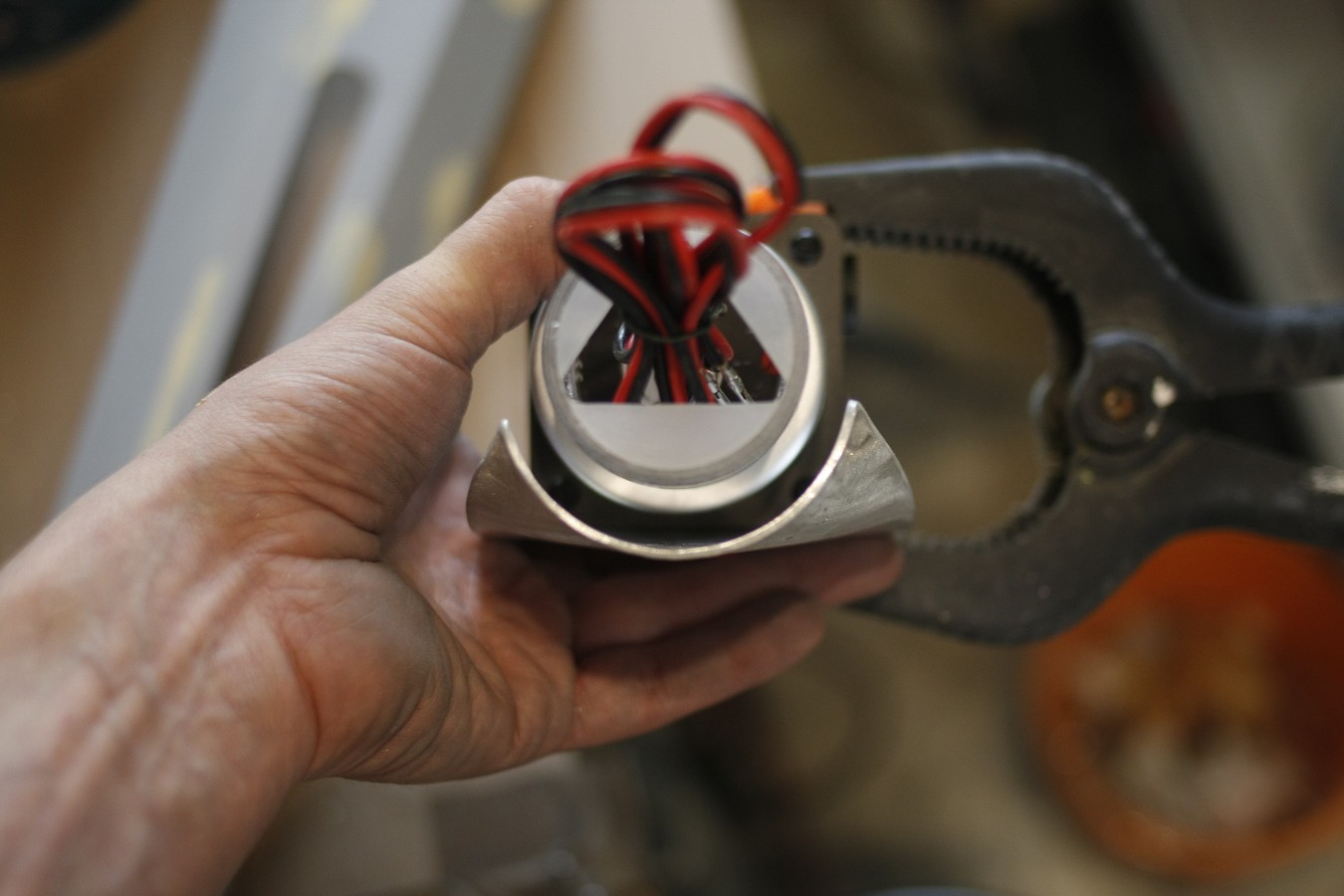

Als Halterung für die Pumpe dient 2mm Alu Blech.
Dies habe ich an den Enden etwas gebördelt, mittels eines POM Rohres im Durchmesser der Pumpe.

k-_mg_4068-jpg.1020240


das ganze fügt sich dann so zusammen

k-_mg_4071-jpg.1020241


k-_mg_4072-jpg.1020242

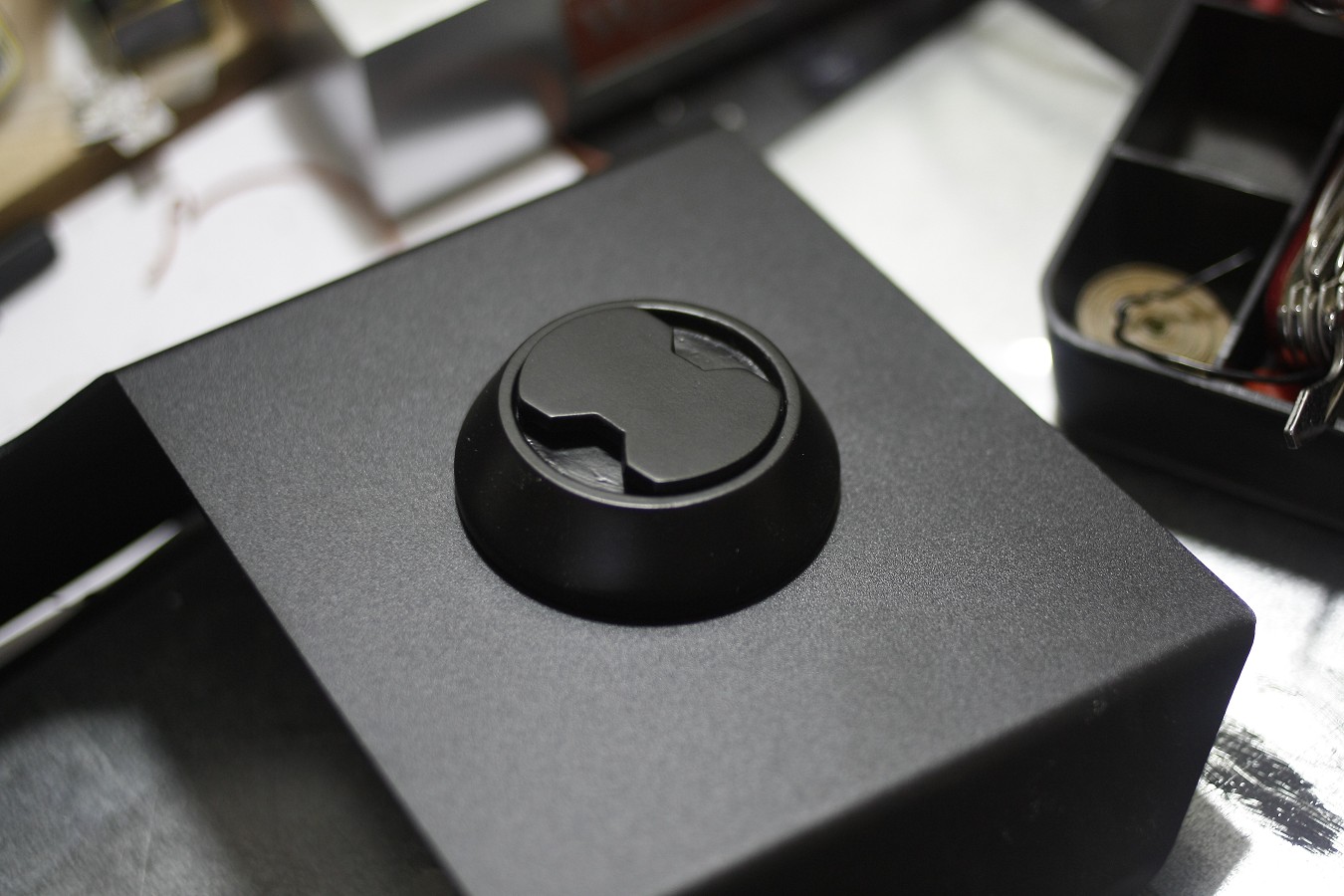

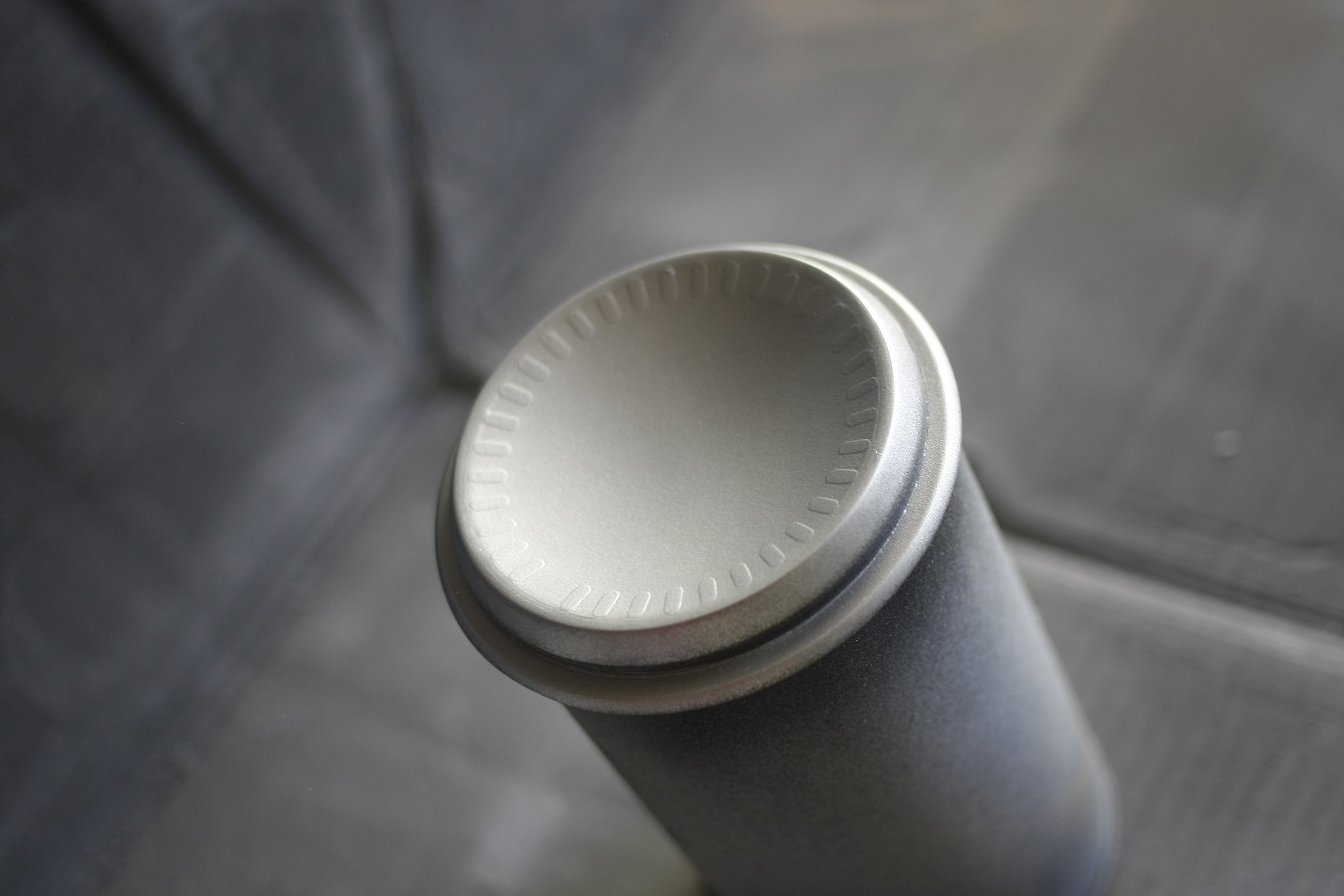

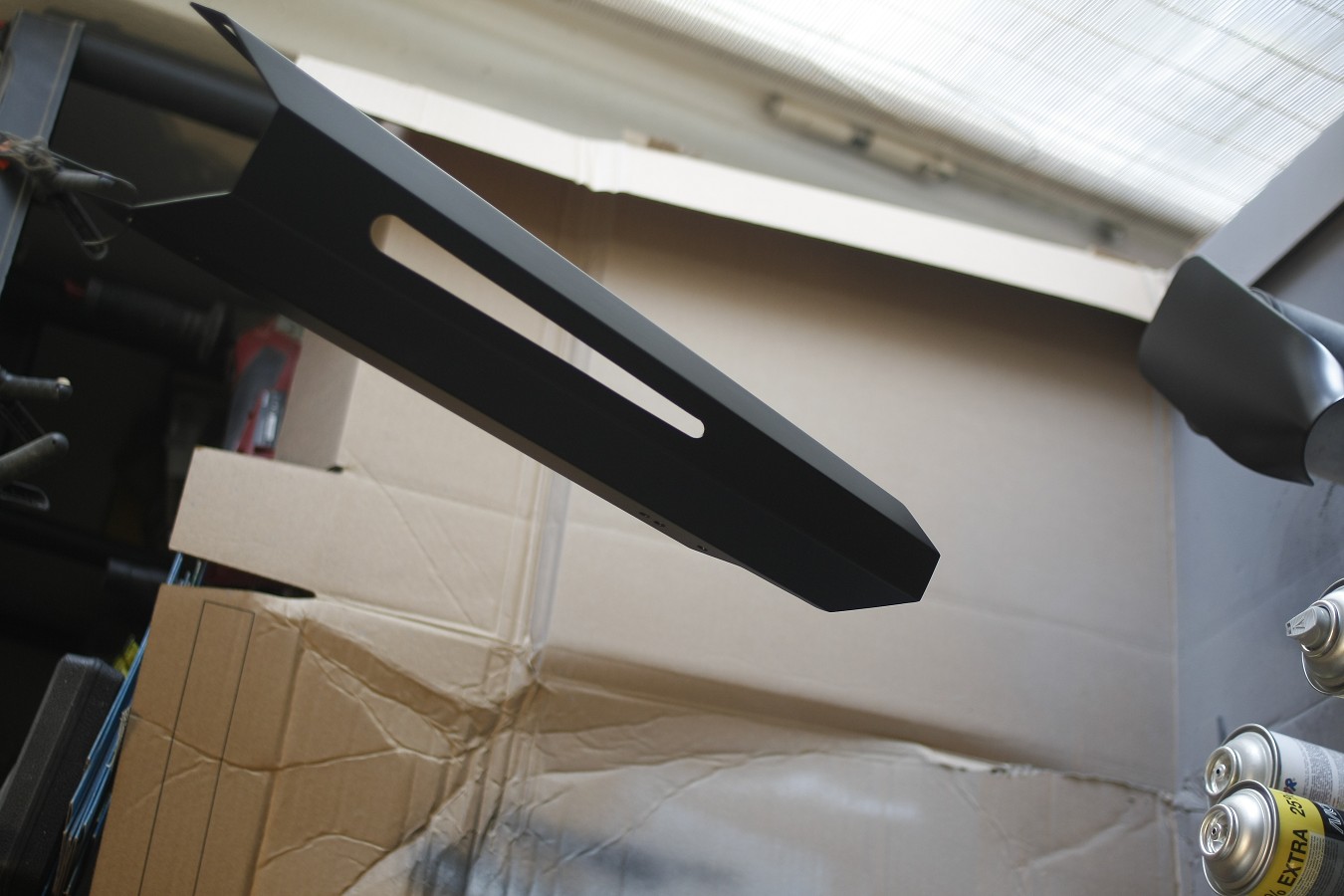

nun habe ich den Pumpen Aufsatz und die Halterung schwarz lackiert

k-_mg_4085-jpg.1020243

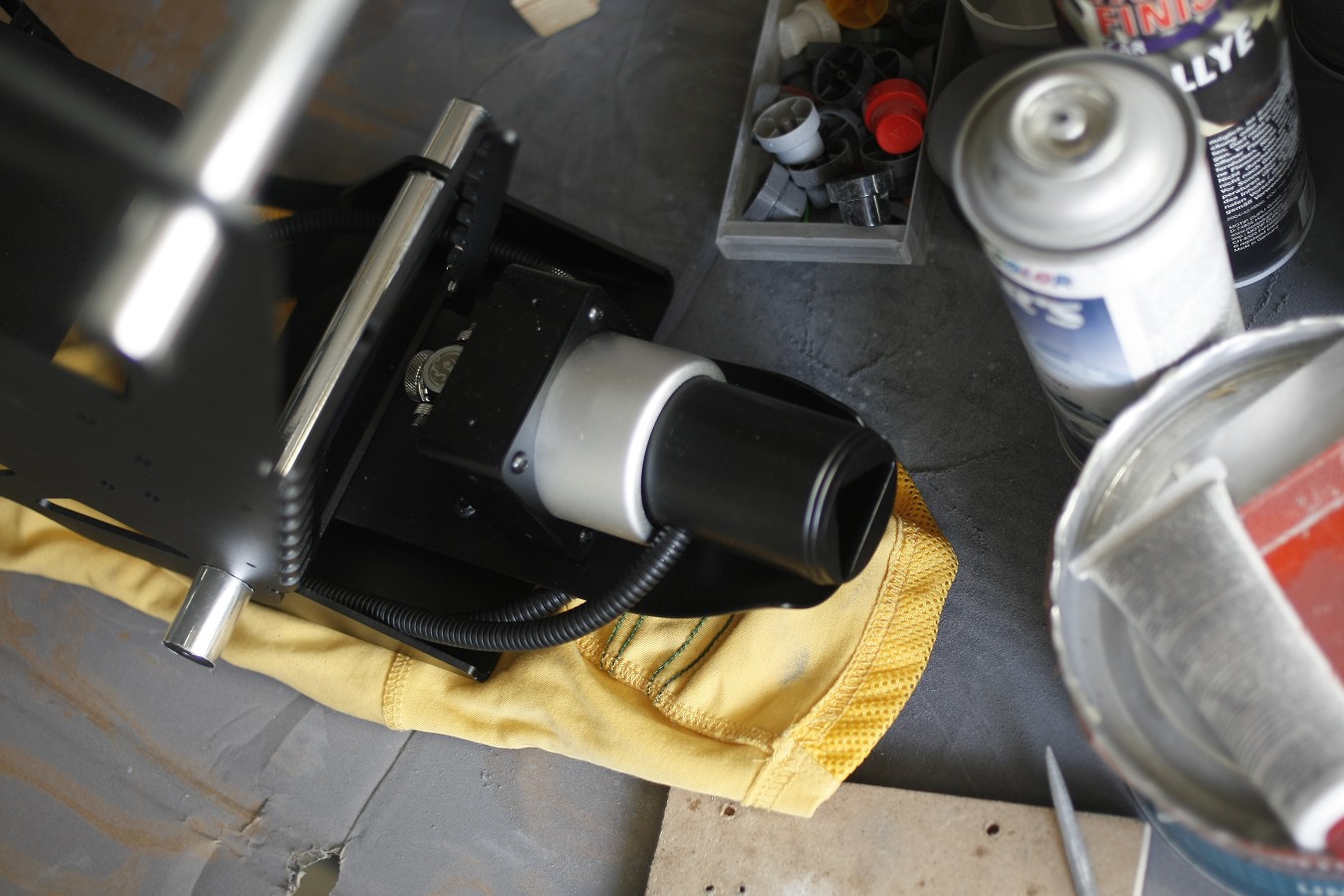

und das Ganze auf den hinteren Fuß des Gehäuses montiert.

k-_mg_4095-jpg.1020244


Nachdem der Lack gut durchgehärtet war habe ich den hinteren Teil mit Chrom Folie bezogen.

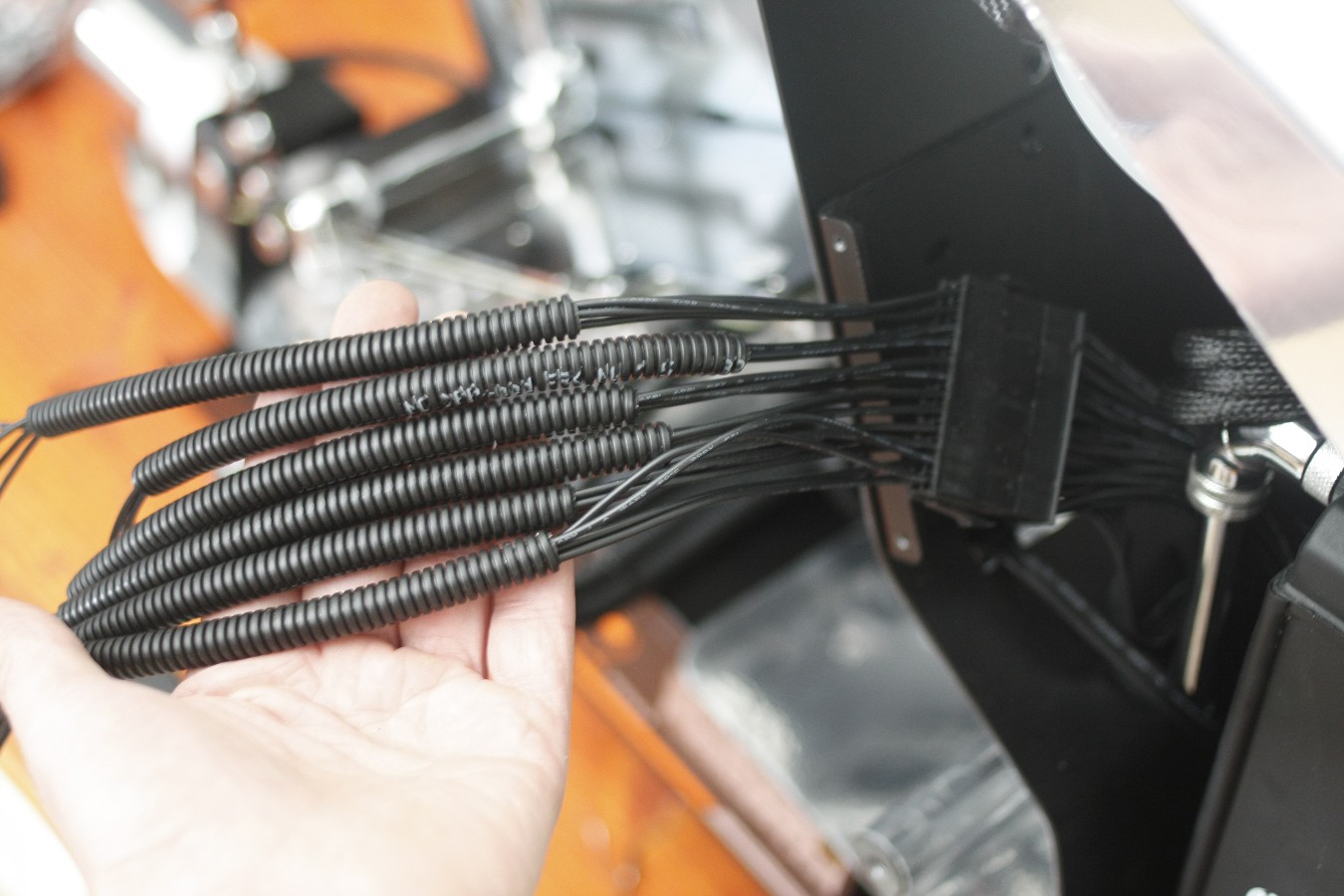

Die Kabel wurden dann in Kabelschutzschläuchen aus dem Baumarkt versteckt.

k-_mg_4107-jpg.1020245


Als Unterlage für die Pumpenhalterung schnitt ich mir nun noch 8mm Plexiglas zu

k-_mg_4158-jpg.1020246


hab die Kanten gefast und eine Nut für ein LED-Sripe gefräst

k-_mg_4160-jpg.1020247


k-_mg_4161-jpg.1020248


Die Kanten habe ich nun mit 600er Schleifpapier satiniert und die Unterseite einfach mit schwarzer Folie bezogen

k-_mg_4162-jpg.1020249

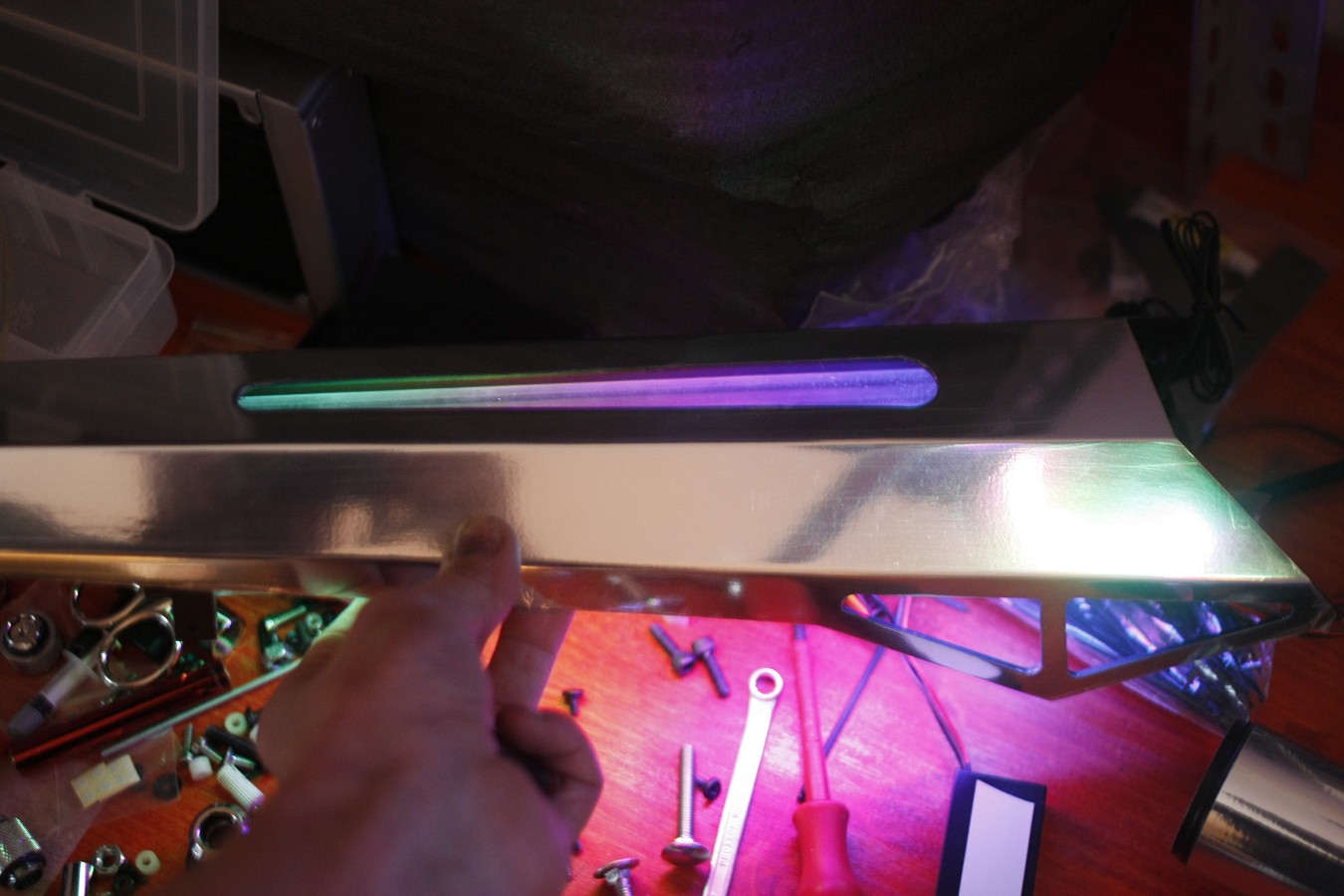

nun noch die LEDs montiert und das ganze zusammen mit der Pumpe an dem Gehäuse befestigt

k-_mg_4163-jpg.1020250


Damit sich die ganze Konstruktion etwas in das Gesamtbild einfügt habe ich noch diese kleine Element gebaut welches dann von oben auf die Pumpe geschraubt wird.

k-_mg_4165-jpg.1020251


k-_mg_4170-jpg.1020252


Anhänge

  • k-_MG_4079.jpg
    257,8 KB · Aufrufe: 339
  • k-_MG_4080.jpg
    230,2 KB · Aufrufe: 345
  • k-_MG_4087.jpg
    195,6 KB · Aufrufe: 353
  • k-_MG_4096.jpg
    176,7 KB · Aufrufe: 333
  • k-_MG_4097.jpg
    160,1 KB · Aufrufe: 341
  • k-_MG_4098.jpg
    124,1 KB · Aufrufe: 338
  • k-_MG_4099.jpg
    125,8 KB · Aufrufe: 336
  • k-_MG_4101.jpg
    172 KB · Aufrufe: 347
  • k-_MG_4053.jpg
    204,8 KB · Aufrufe: 340
  • k-_MG_4057.jpg
    204,6 KB · Aufrufe: 350
  • k-_MG_4058.jpg
    138,6 KB · Aufrufe: 341
  • k-_MG_4068.jpg
    133,8 KB · Aufrufe: 343
  • k-_MG_4071.jpg
    144,5 KB · Aufrufe: 340
  • k-_MG_4072.jpg
    168,3 KB · Aufrufe: 348
  • k-_MG_4085.jpg
    127 KB · Aufrufe: 347
  • k-_MG_4095.jpg
    215,7 KB · Aufrufe: 333
  • k-_MG_4107.jpg
    221,9 KB · Aufrufe: 340
  • k-_MG_4158.jpg
    219,3 KB · Aufrufe: 340
  • k-_MG_4160.jpg
    165,8 KB · Aufrufe: 343
  • k-_MG_4161.jpg
    167 KB · Aufrufe: 343
  • k-_MG_4162.jpg
    205 KB · Aufrufe: 338
  • k-_MG_4163.jpg
    207,2 KB · Aufrufe: 340
  • k-_MG_4165.jpg
    134,7 KB · Aufrufe: 336
  • k-_MG_4170.jpg
    162,9 KB · Aufrufe: 343
TE
capten10

capten10

Freizeitschrauber(in)

Kapitel 4

Zeit für die Kabelverlegung und allem was dazu gehört.

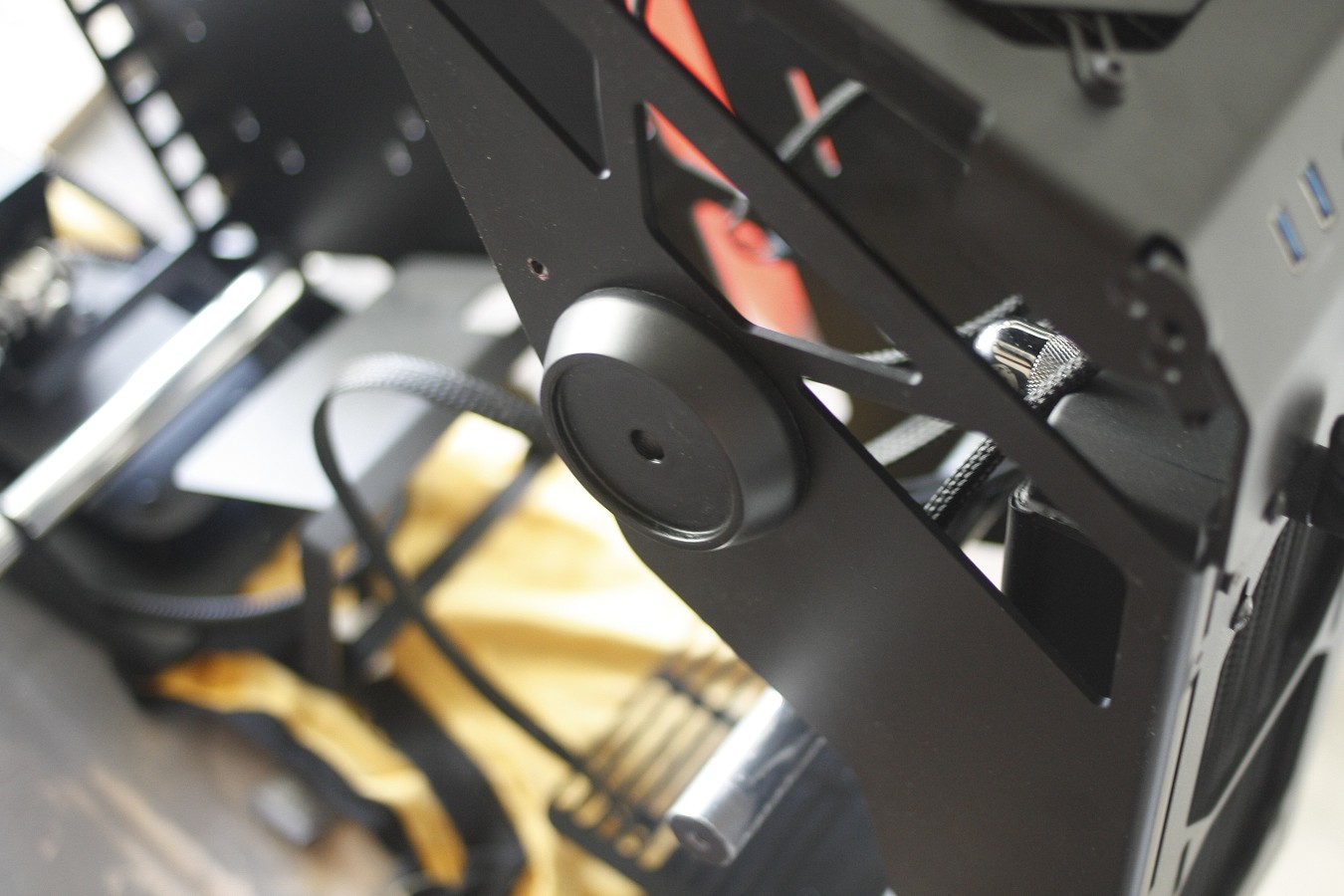

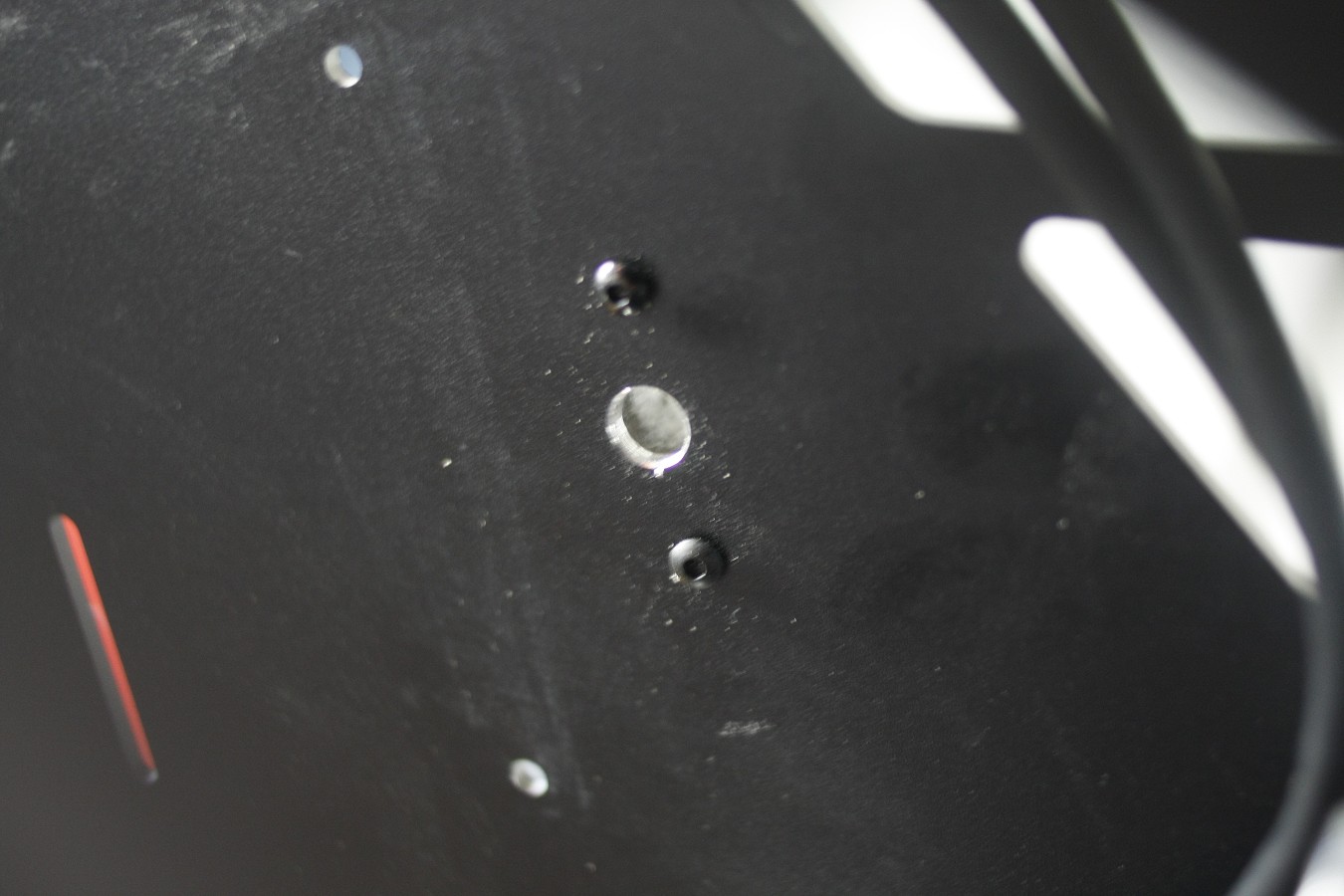

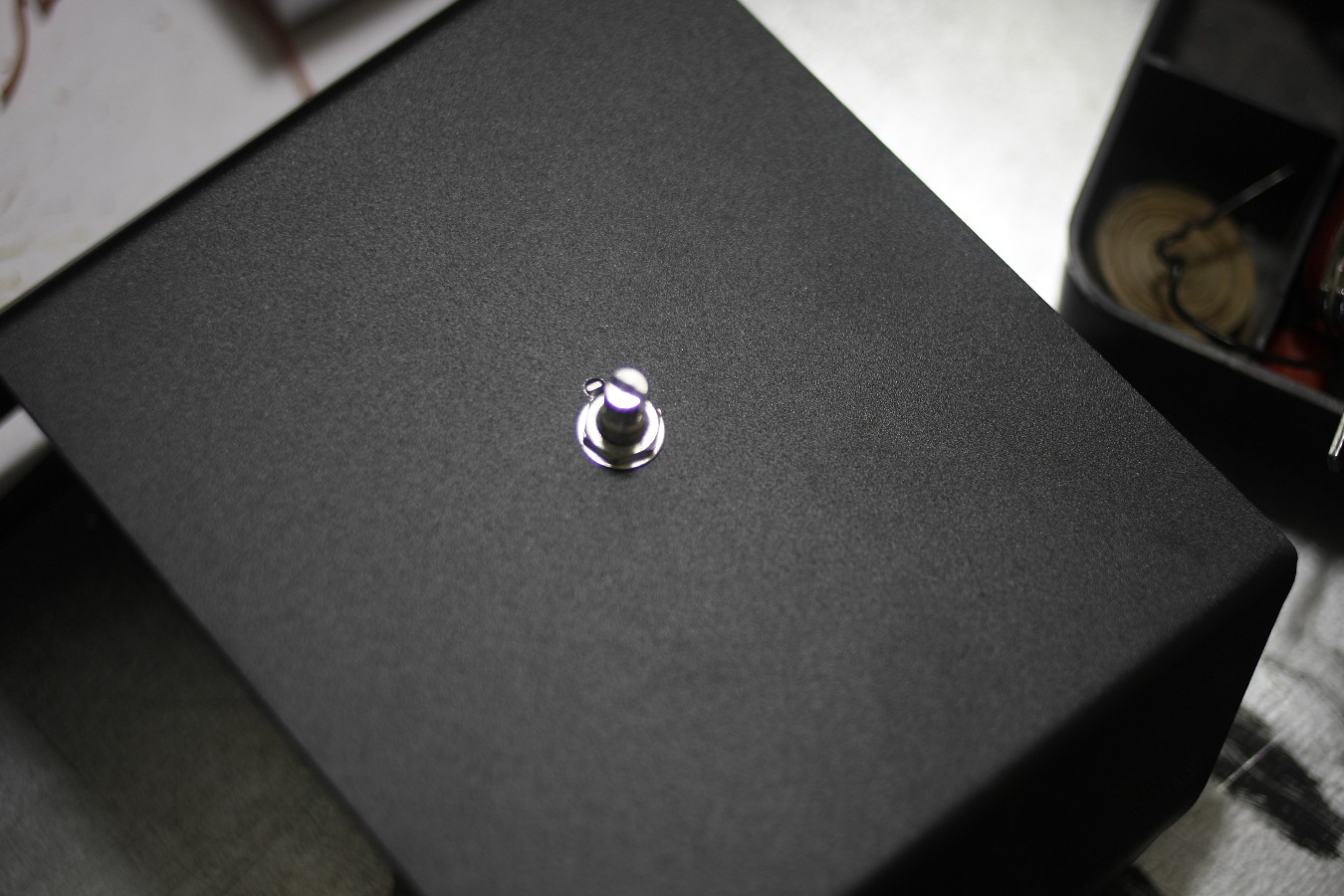

Für das kleine Runde Element habe ich am hinteren Ende der oberen Gehäuseabdeckung ein Potentiometer befestigt.

k-_mg_4102-jpg.1023609


k-_mg_4103-jpg.1023610


An den Flügel habe ich dafür ein kleines Stück Plexiglas geklebt und in Form geschliffen, der lässt sich einfach aufstecken und nun kann ich damit die Geschwindigkeit des Motors regeln.

k-_mg_4106-jpg.1023611


für den SSD Tray musste noch ein Loch für der Verrohrung gessetzt werden da er im unteren Bereich direkt am vorderen Radiator anliegt

k-_mg_4107-jpg.1023612

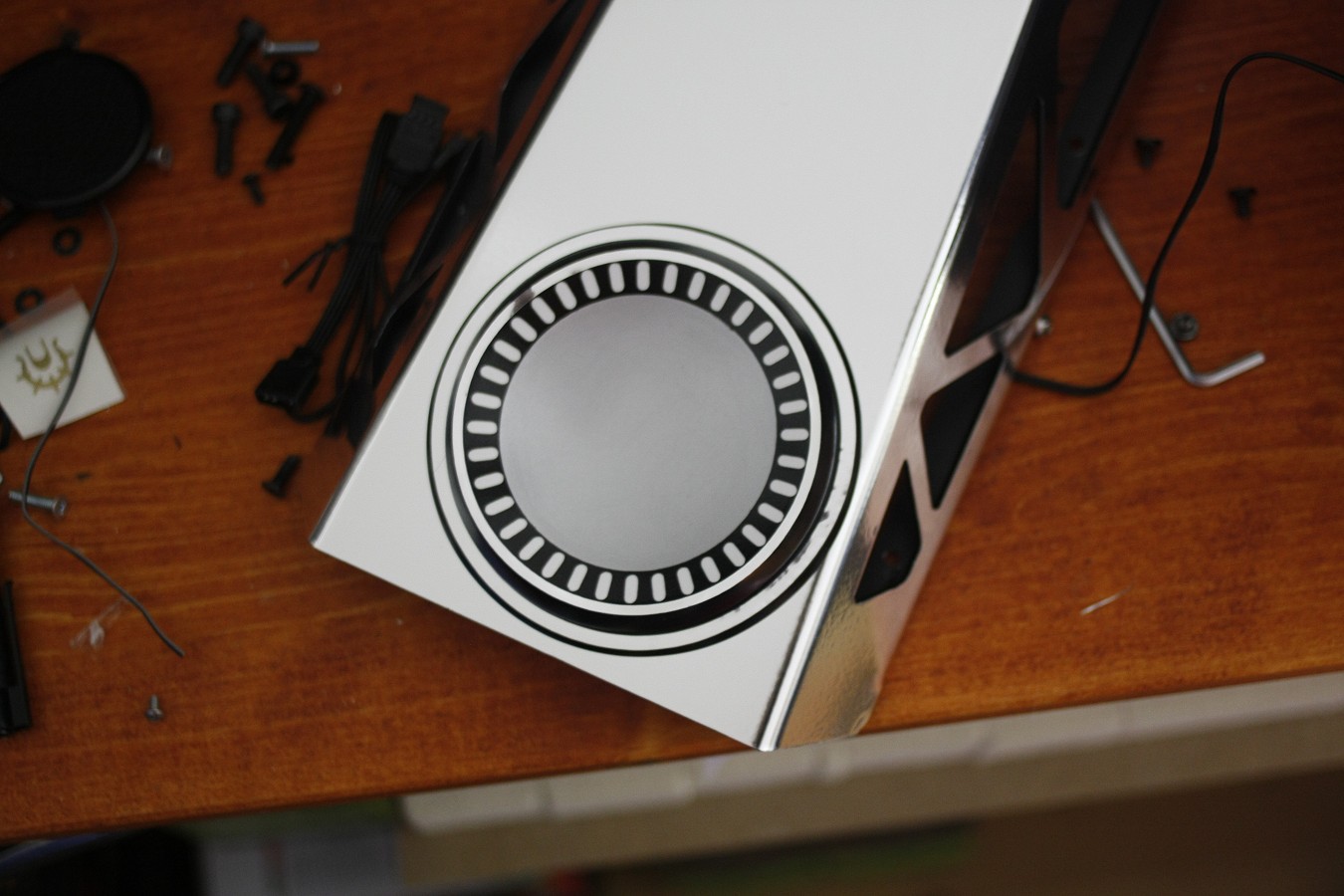

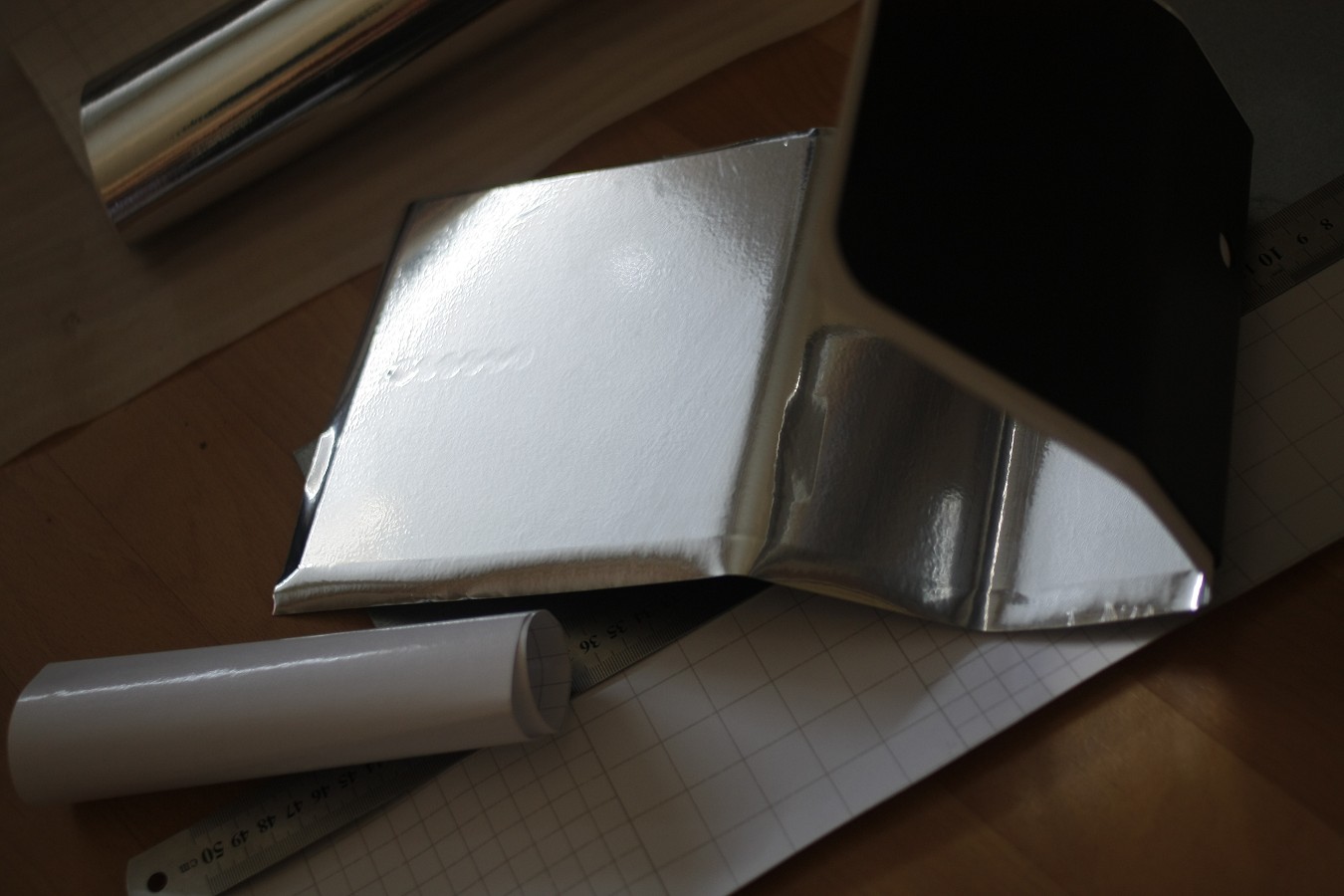

Nun begann alle anbauteile des Gehäuses mit Chromfolie zu beziehen

k-_mg_4108-jpg.1023613


Der Loop wurde nun auch verlegt. Die Position der Ablasshähne wurde noch geändert da mir dies nicht zusagte und die schwarzen Winkelfittinge wurden letztendlich auch gegen Chromefarbene getauscht, ich hatte mich da etwas verkalkuliert.

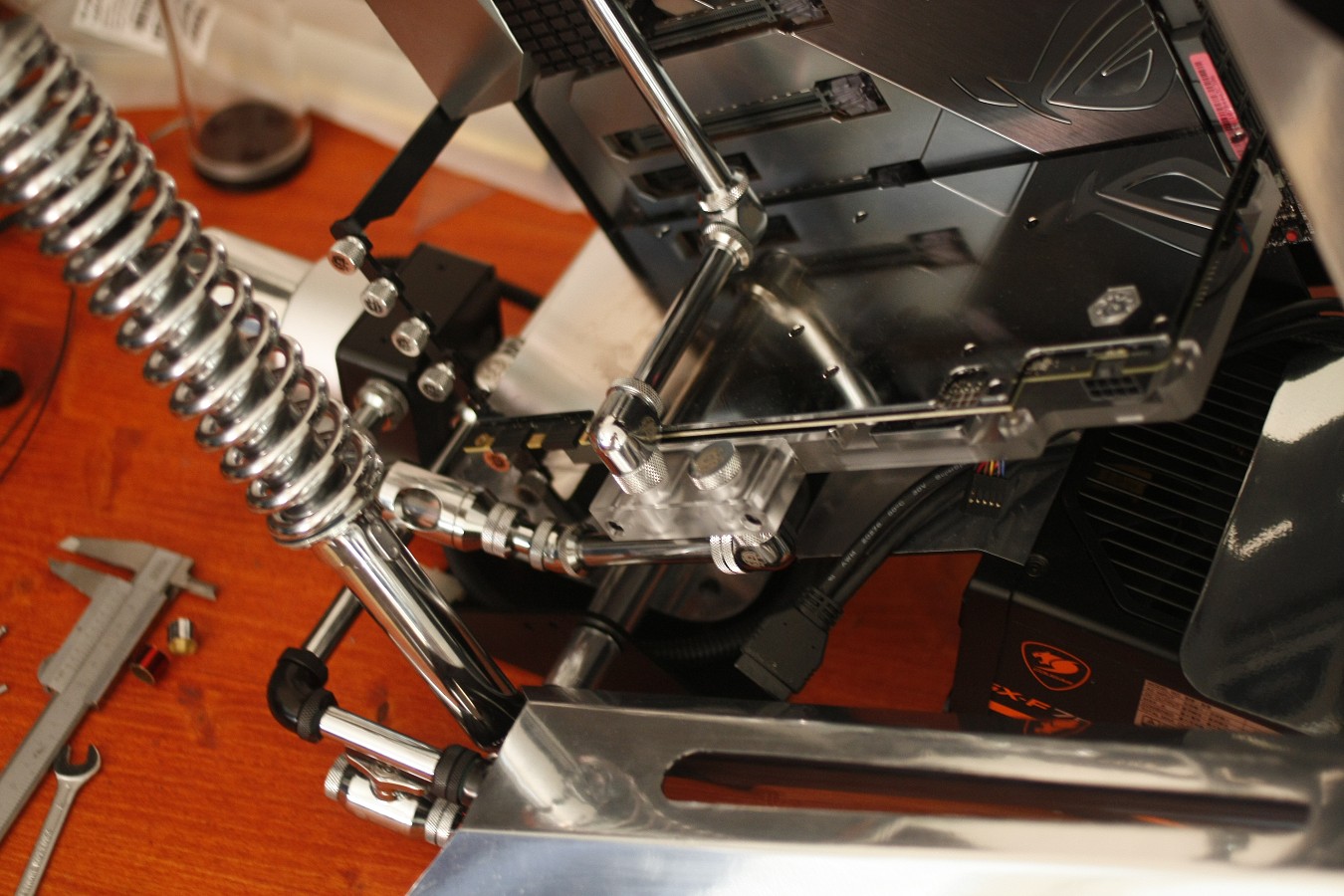

Der Loop verläuft damit von der Pumpe in die VGA dann zur CPU

k-_mg_4113-jpg.1023614


Von der CPU unten in den oberen Radiator rein

k-_mg_4114-jpg.1023615

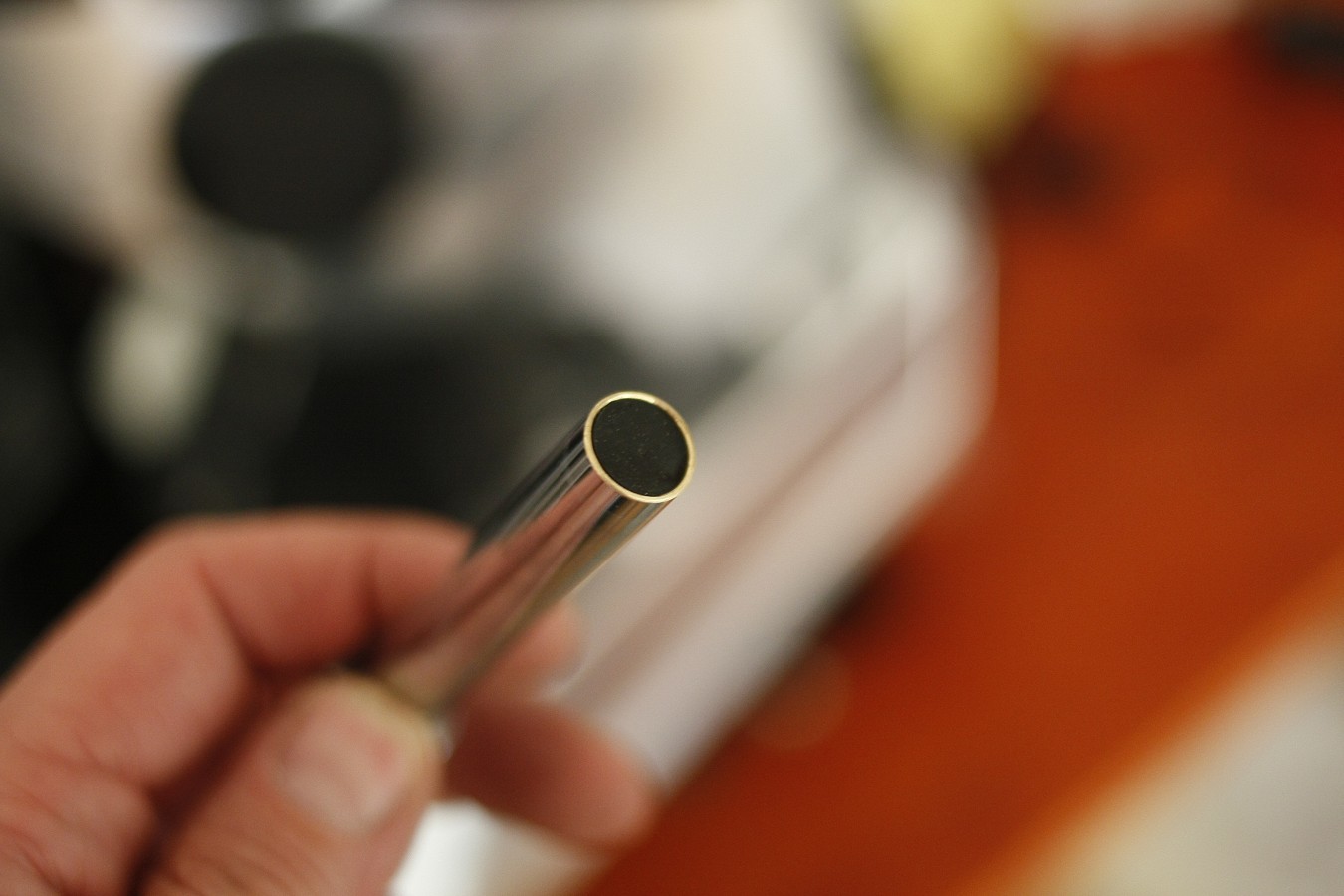

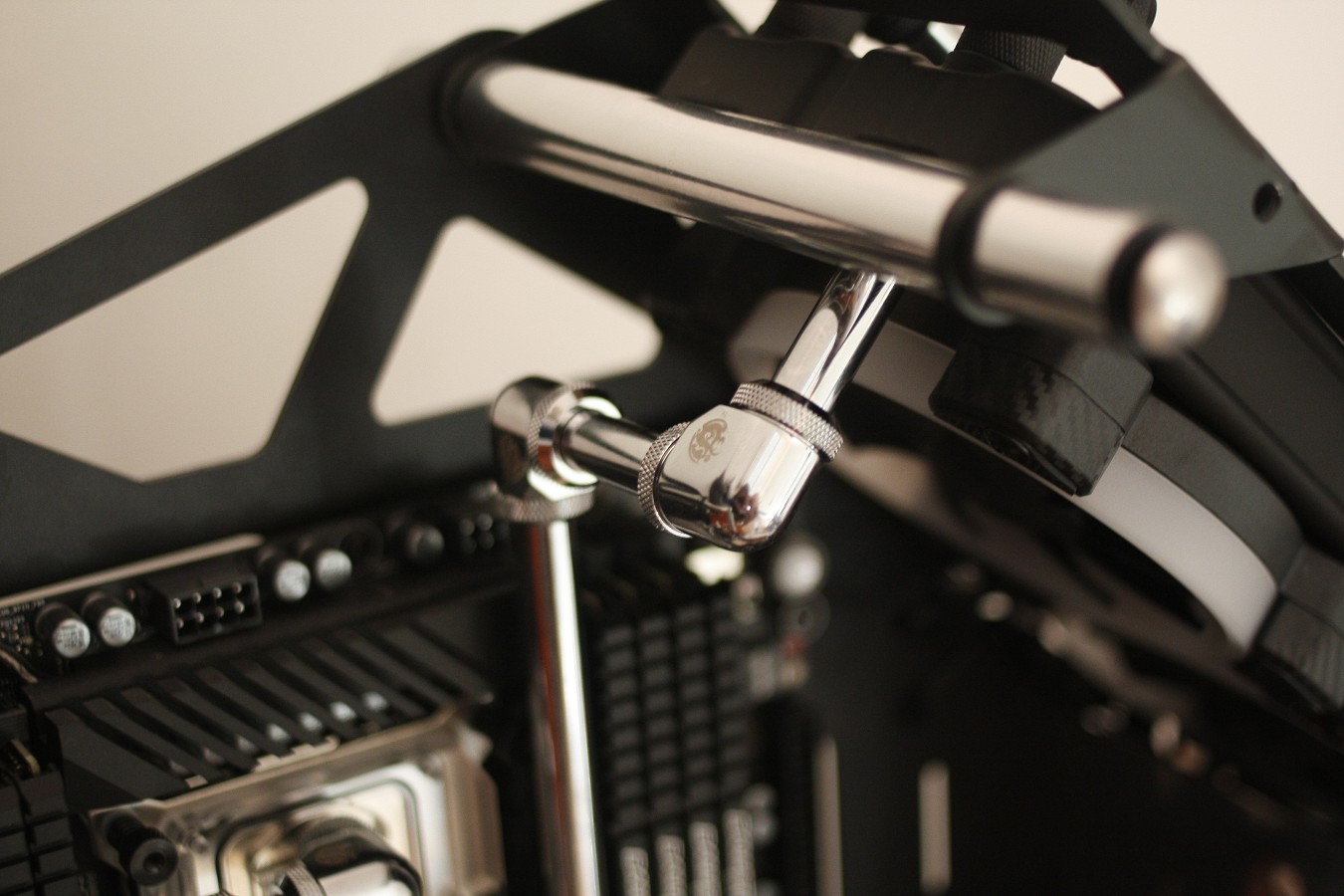

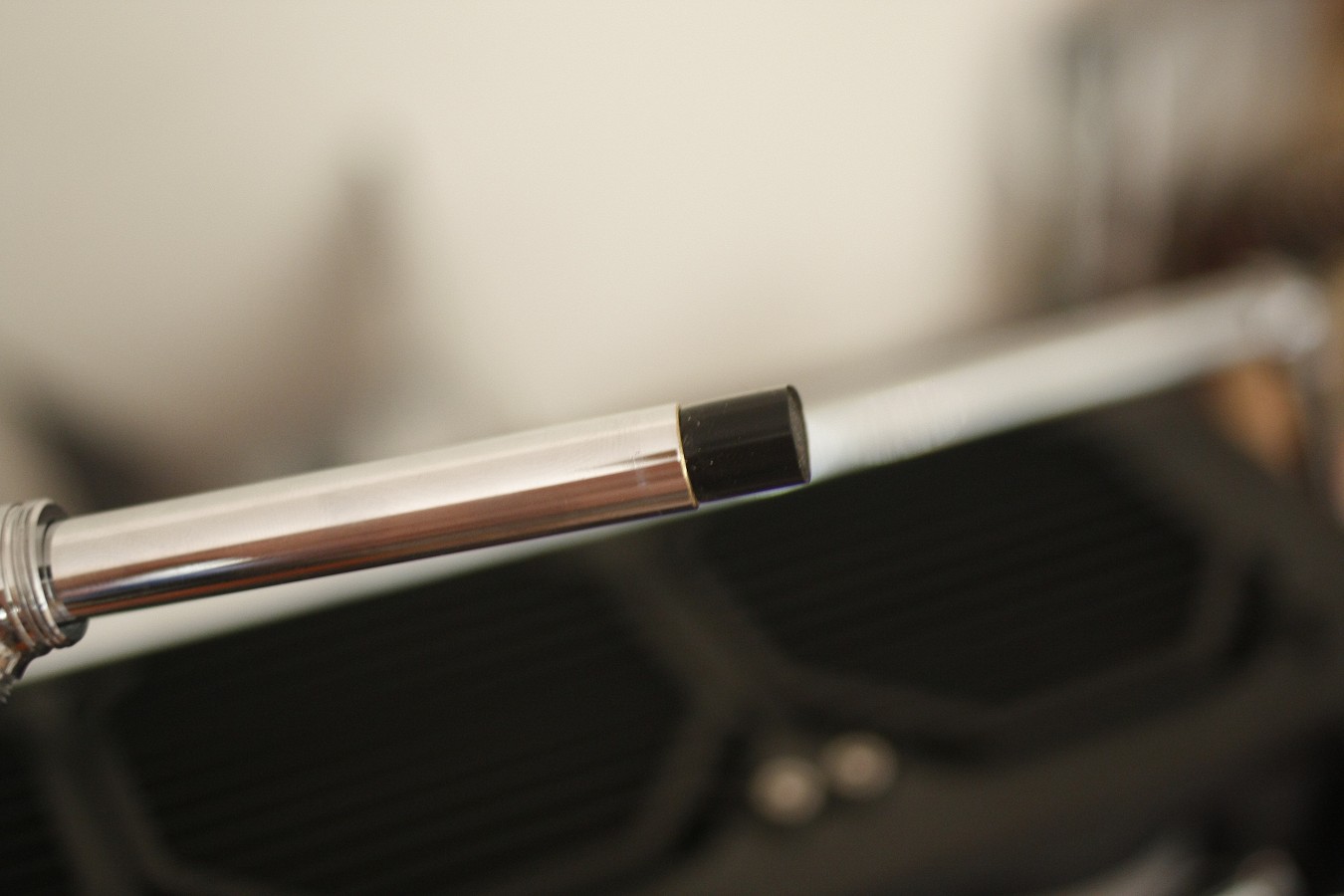

von dort geht es mit zwei Rohren oberhalb am IO Panel vorbei und in den vorderen Radiator wieder rein. Eines der zwei Rohre habe ich mit einem Silikon Pfropfen außer Funktion genommen(Foto folgt)

k-_mg_4116-jpg.1023616


k-_mg_4119-jpg.1023617


k-_mg_4120-jpg.1023618


Aus dem vorderen Radiator geht es dann innen wieder raus durch den SSD Tray und dann dual durch beide Ausgleichsbehälter

k-_mg_4118-jpg.1023619


und letztendlich wieder in die Pumpe.

k-_mg_4117-jpg.1023620


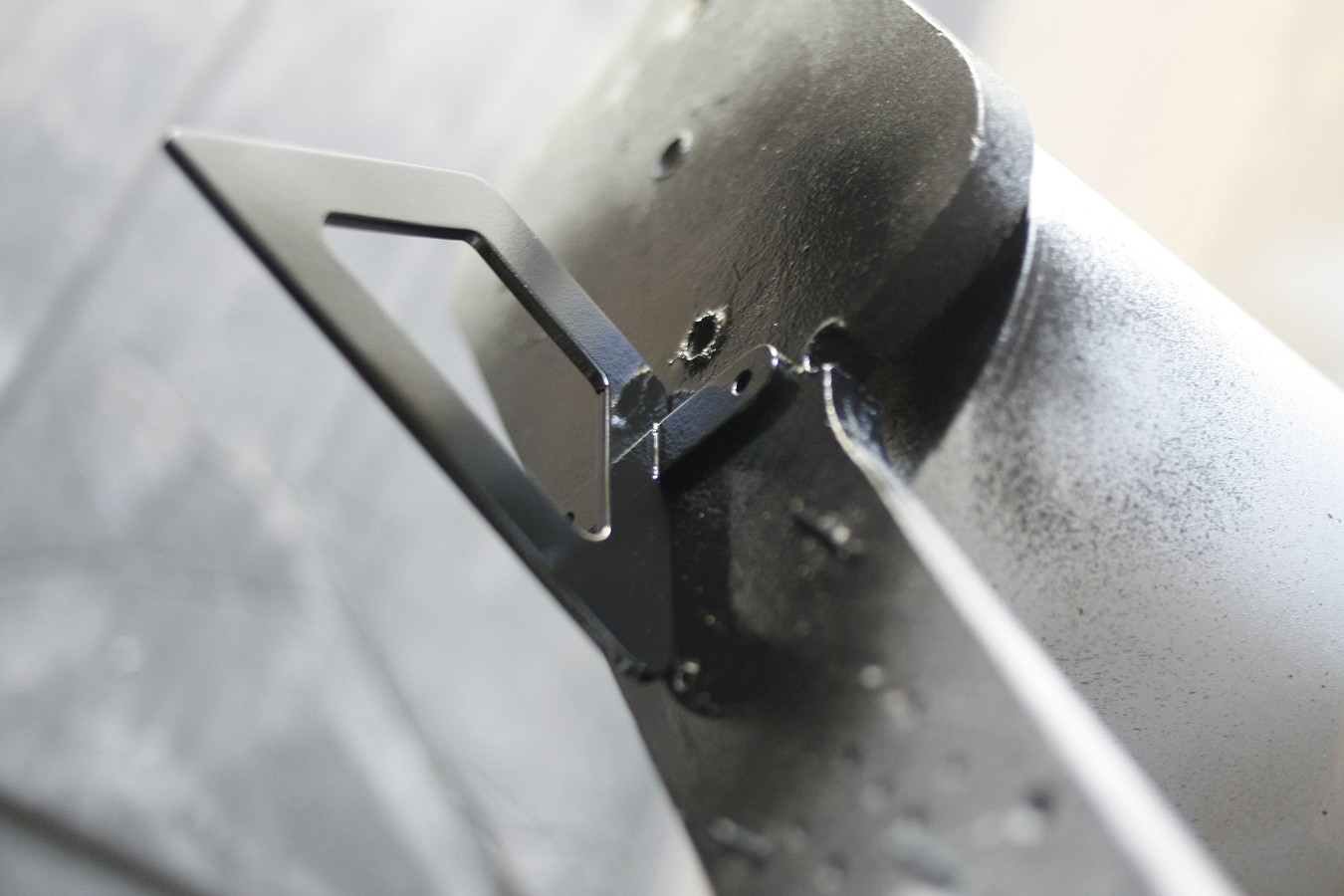

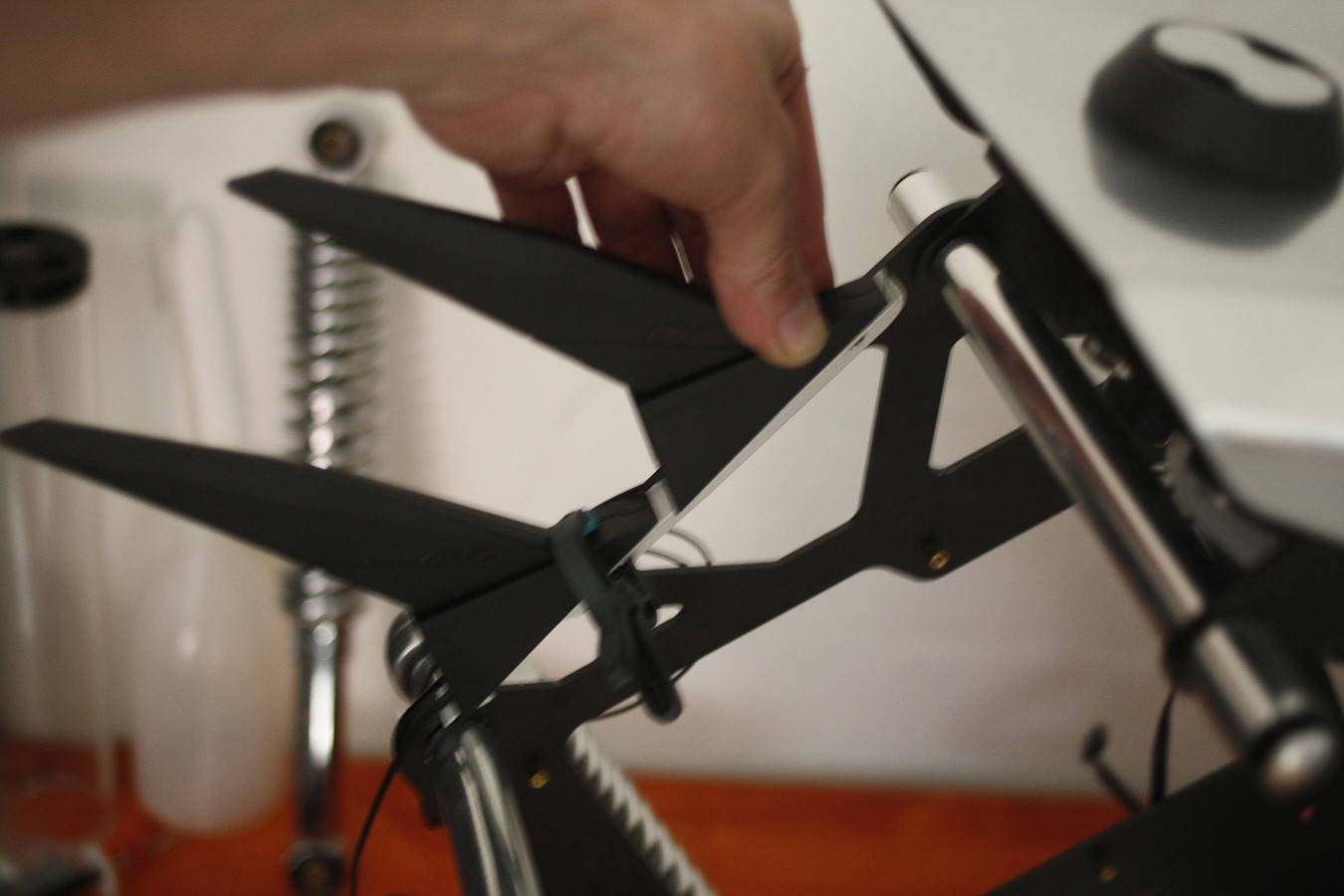

Um die Wlan Antennen nich immer separat rumstehen zu haben, wurde hier ein kleiner Aluwinkel zugeschnitten

k-_mg_4121-jpg.1023621


und oberhalb des Mainboards am Case befestigt und später auch lackiert und teils mit Folie bezogen.

k-_mg_4122-jpg.1023622


Für eine halbwegs ordentliche Kabelverlegung mussten hier und da noch Löcher gebohrt werden.
Dies hier ist direkt unter dem IO Panel. Eine Lüfter Montage von außen ist bei diesem Case wohl nicht vorgesehen.

k-_mg_4124-jpg.1023623

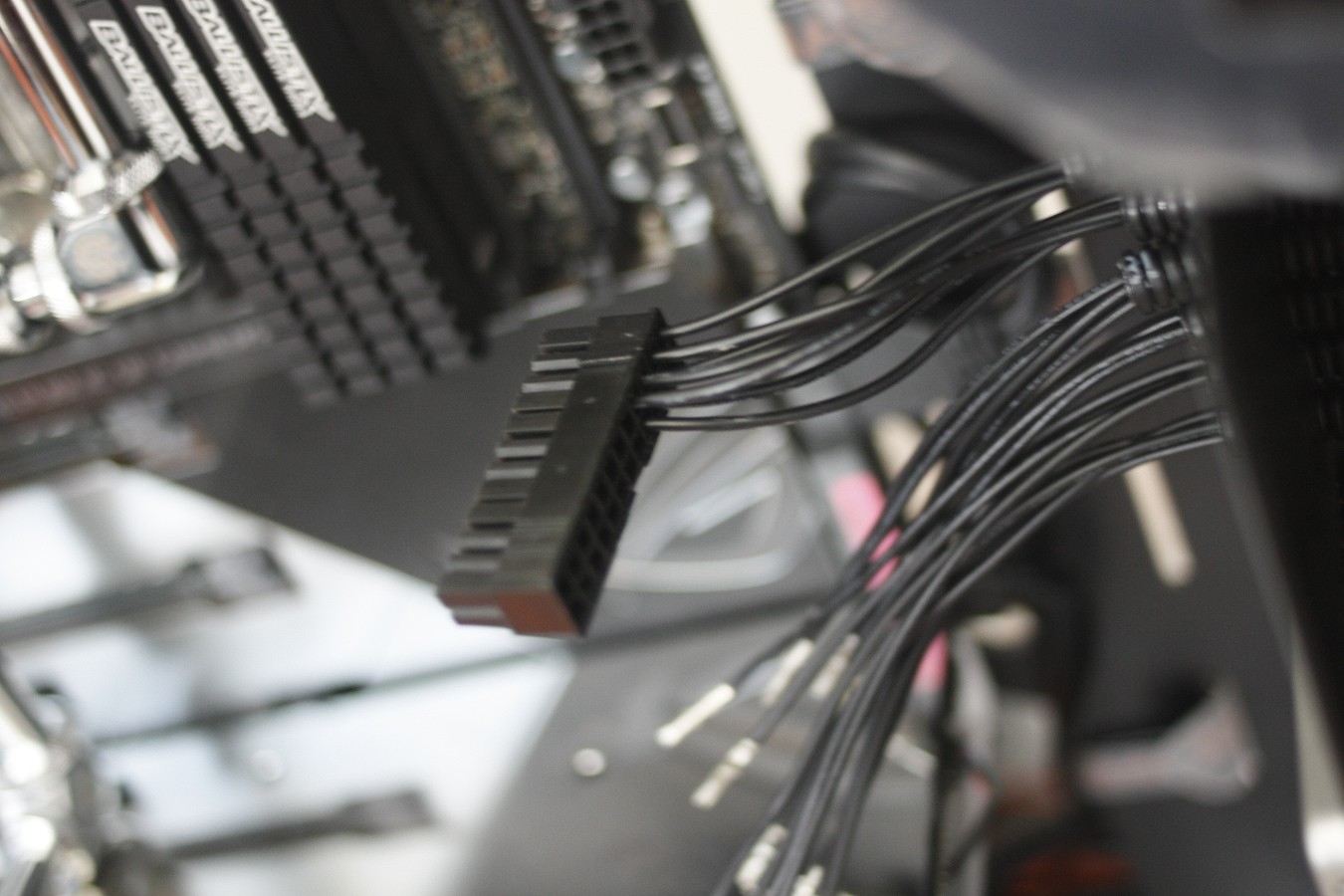

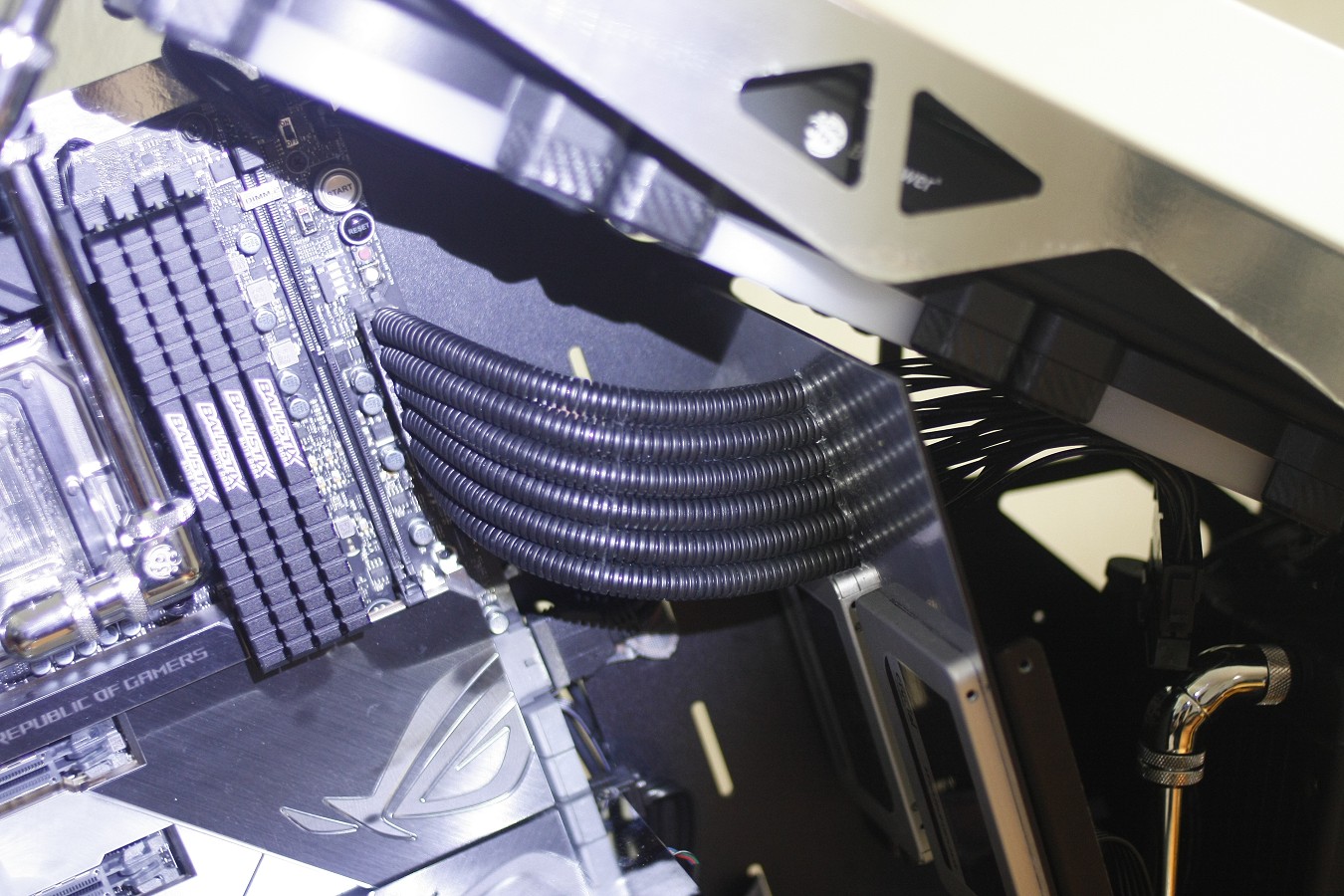

Für das 24er ATX Kabel hab ich eine kurze Verlängerung gebaut und in 4er Strängen durch die Kabelschutzschläuche geschoben.

k-_mg_4135-jpg.1023624


k-_mg_4136-jpg.1023625


um die Kabelschutzschläuche in Position zu halten musste noch Nadel und Faden her. Damit lassen sich selbst normal gesleevte Kabel relativ unscheinbar in Form halten.

k-_mg_4149-jpg.1023626


Nun gefiel mir die Optik rechts neben dem Mainboard nicht ganz also fertigte ich mir noch einen Streifen Plexiglas, satinierte die Schnittkanten

k-_mg_4150-jpg.1023627


und klebte rückseitig noch 1cm dickes Plexiglas als Abstandshalter drauf.

k-_mg_4151-jpg.1023628

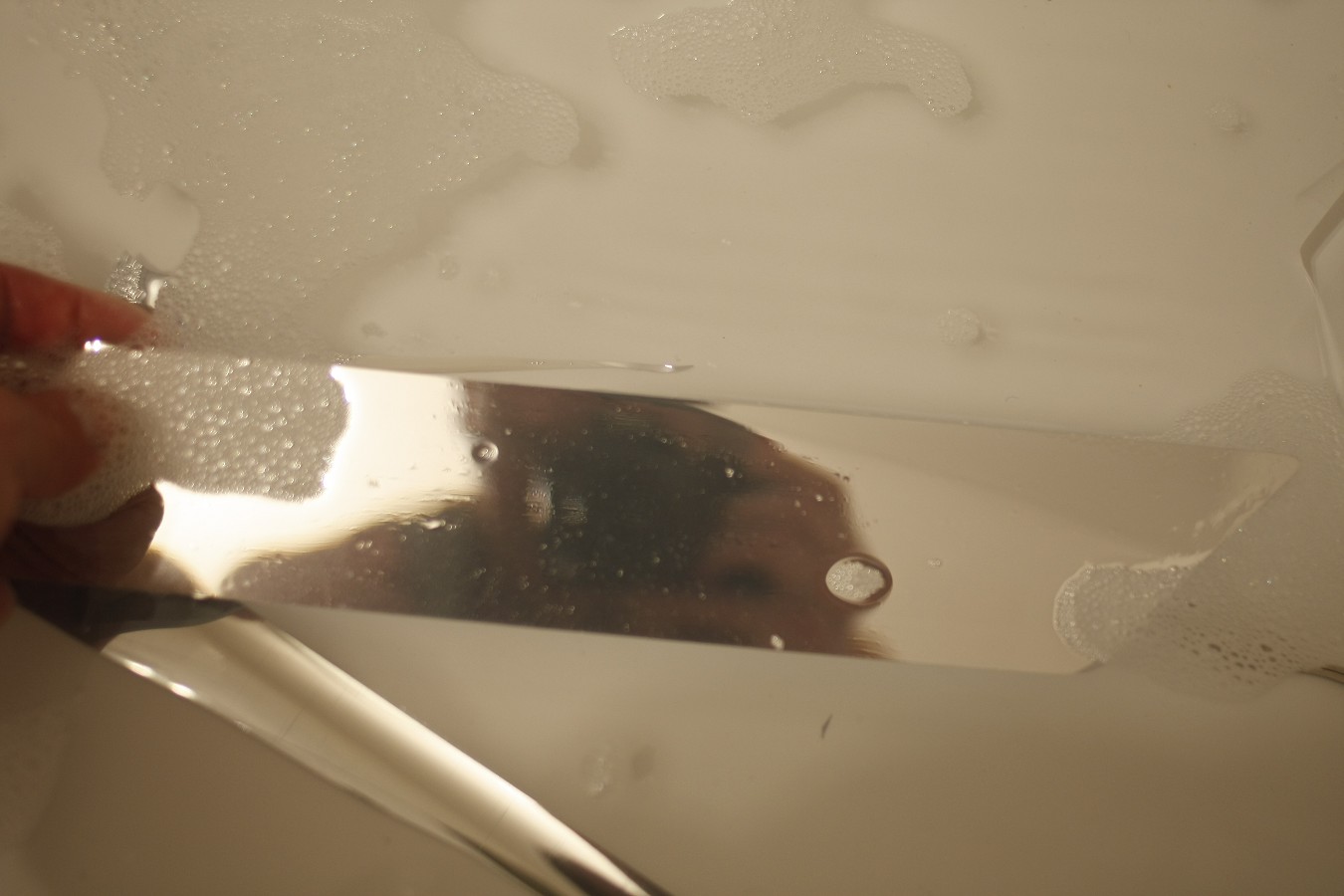

Diesen Streifen habe ich nun mit Spion Folie beklebt. Nach 10 Versuchen ohne befriedigenden Erfolg half alles nichts
und ich musste es direkt in der Badewanne unter Wasser foliieren um keine Staub Einschlüsse und Blasen zu bekommen.

k-_mg_4152-jpg.1023629


k-_mg_4153-jpg.1023630

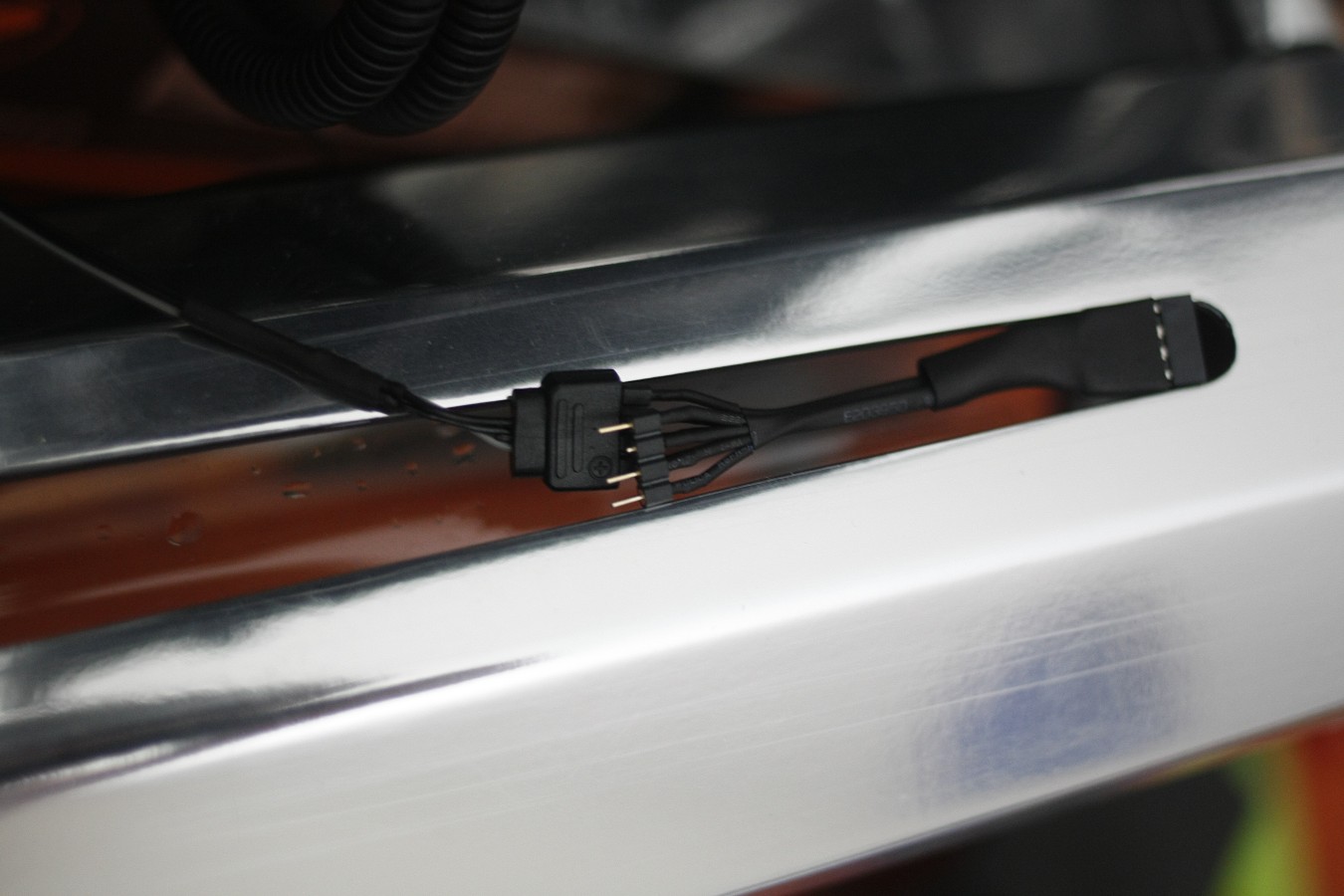

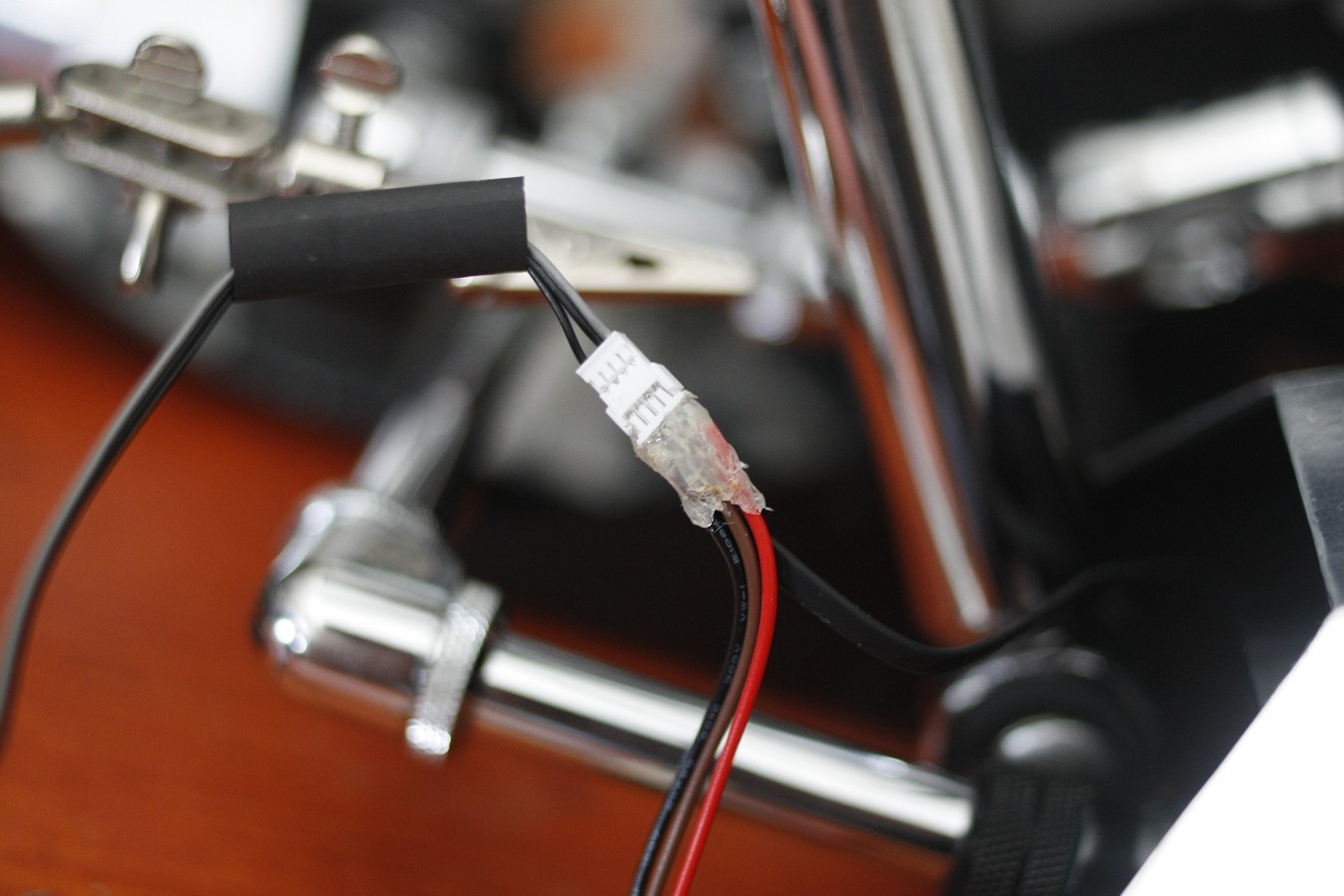

Die Z-Caps mit LEDs der Ausgleichsbehälter habe ich direkt mit den Kabeln meiner S-Lights verbunden.

k-_mg_4154-jpg.1023631


um alles direkt an das Board anzuschließen mussten noch Adapter her

k-_mg_4156-jpg.1023632


So, damit ich den Deckel vom Conquer weiterhin öffnen kann hab ich das Kabel vom Potentiometer unscheinbar von innen mit schwarzem Isolierband fixiert.

k-_mg_4157-jpg.1023633



Okay jedes kleinste Kabel habe ich nun nicht dokumentiert aber im Großen und Ganzen war es das.
Es fehlt nun nur noch ein kleiner Reaktor für die Front und dann wäre ich auch schon fertig aber dazu später mehr.​


Anhänge

  • k-_MG_4102.jpg
    214,7 KB · Aufrufe: 296
  • k-_MG_4103.jpg
    187,1 KB · Aufrufe: 303
  • k-_MG_4106.jpg
    142,6 KB · Aufrufe: 299
  • k-_MG_4107.jpg
    137 KB · Aufrufe: 300
  • k-_MG_4108.jpg
    139,9 KB · Aufrufe: 304
  • k-_MG_4113.jpg
    244,4 KB · Aufrufe: 297
  • k-_MG_4114.jpg
    286,8 KB · Aufrufe: 299
  • k-_MG_4116.jpg
    172,2 KB · Aufrufe: 301
  • k-_MG_4119.jpg
    125,1 KB · Aufrufe: 302
  • k-_MG_4120.jpg
    144,7 KB · Aufrufe: 300
  • k-_MG_4118.jpg
    170,7 KB · Aufrufe: 299
  • k-_MG_4117.jpg
    234,7 KB · Aufrufe: 300
  • k-_MG_4121.jpg
    163,9 KB · Aufrufe: 305
  • k-_MG_4122.jpg
    160,7 KB · Aufrufe: 295
  • k-_MG_4124.jpg
    246,4 KB · Aufrufe: 303
  • k-_MG_4135.jpg
    189,9 KB · Aufrufe: 305
  • k-_MG_4136.jpg
    179,9 KB · Aufrufe: 304
  • k-_MG_4149.jpg
    291,8 KB · Aufrufe: 300
  • k-_MG_4150.jpg
    199,6 KB · Aufrufe: 301
  • k-_MG_4151.jpg
    159,4 KB · Aufrufe: 298
  • k-_MG_4152.jpg
    108,8 KB · Aufrufe: 300
  • k-_MG_4153.jpg
    117,6 KB · Aufrufe: 292
  • k-_MG_4154.jpg
    164,5 KB · Aufrufe: 305
  • k-_MG_4156.jpg
    140,1 KB · Aufrufe: 294
  • k-_MG_4157.jpg
    201,1 KB · Aufrufe: 302

Nighthawk1988

PC-Selbstbauer(in)
Ich bewundere immer wieder Leute, die so auf Perfektion aus sind und das dann auch handwerklich hinbekommen. Da werd ich glatt ein wenig neidisch. Geile Arbeit!

TE
capten10

capten10

Freizeitschrauber(in)
Kapitel 5

Frohen 4. Advent und willkommen zu Kapitel 5, dem letzten Update.
Auch wenn ich schon mehr als zufrieden mit dem gesamten Projekt war,
entschied ich mich trotz alledem der Front noch ein weiteres rundes Element hinzu zu fügen, den Reaktor.

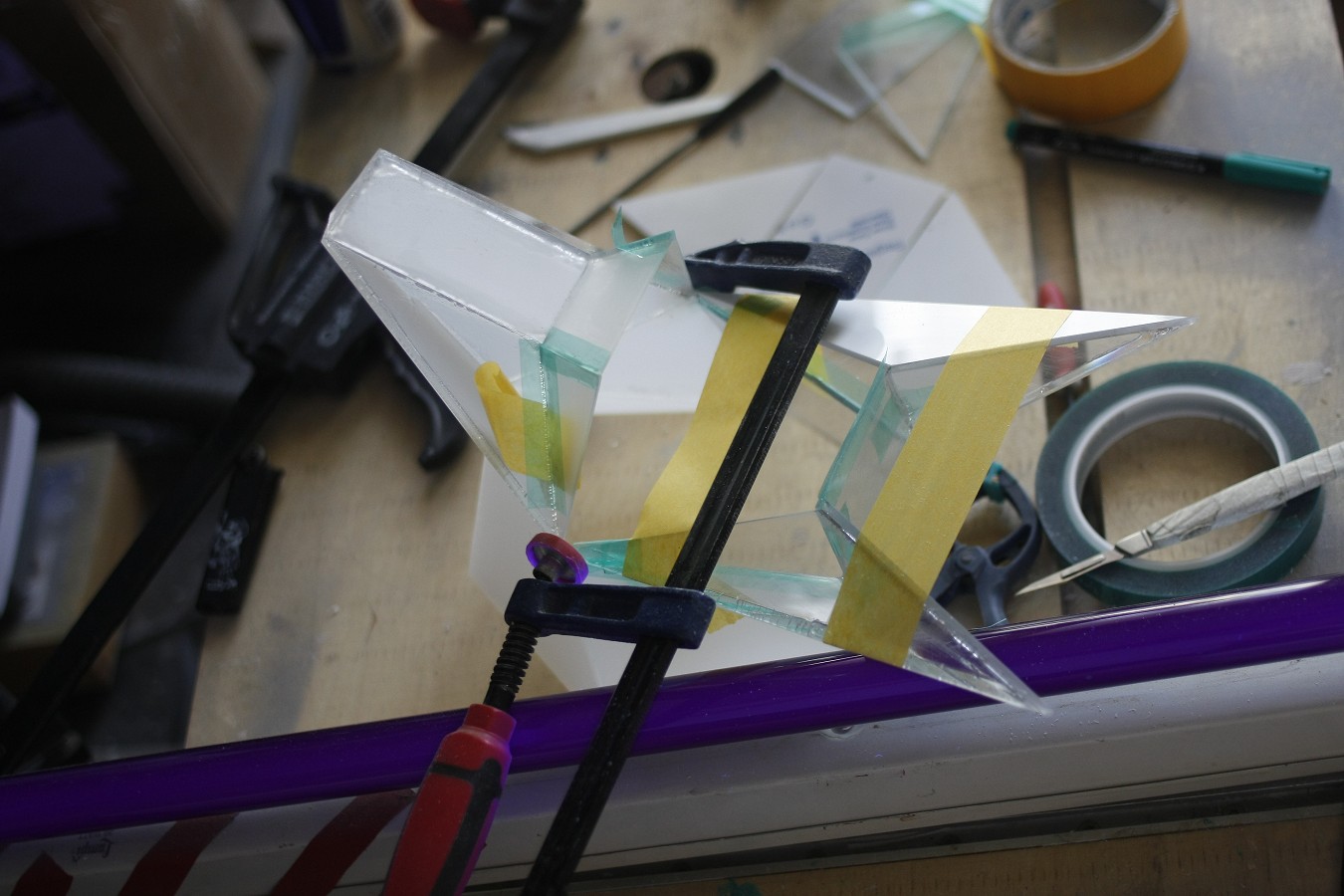

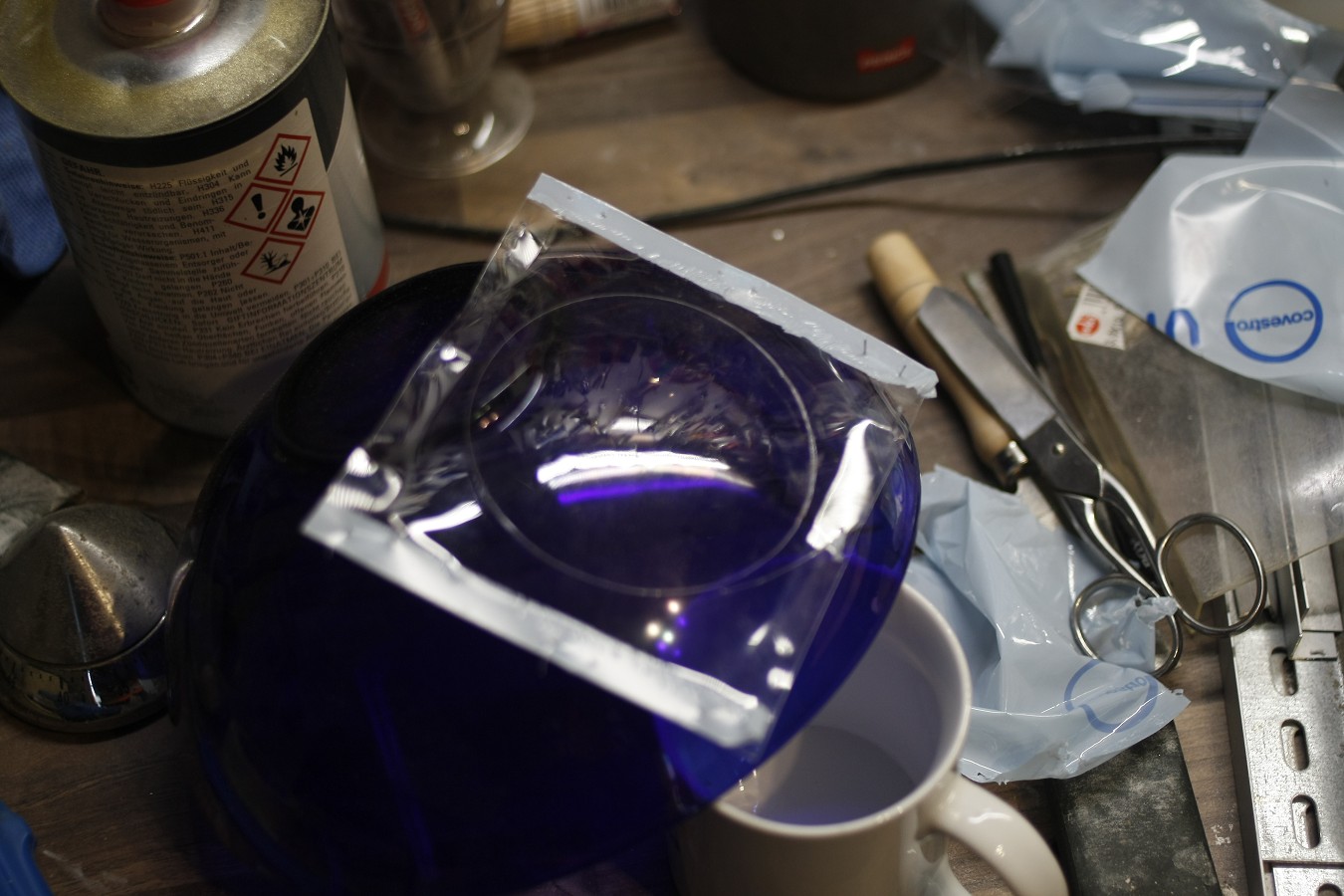

Dazu nahm ich mir als erstes etwas Tiefziehfolie und eine Obstschale und erstellte eine Abdruck der Obstschale

k-_mg_4171-jpg.1024641


diesen schnitt ich aus und klebte ihn in einen 1cm dicken Plexiglas Ring welchen ich zuvor auf 60 Grad abgeschrägt habe.

k-_mg_4172-jpg.1024640


zusätzlich bekam er noch eine 3mm Bodenplatte

k-_mg_4177-jpg.1024639


welche ich nun auch von unten befestigte

k-_mg_4178-jpg.1024638


nun beklebte ich den ganzen inneren Bereich mit weiß matter Folie und schütze die später leuchtenden Stellen mit schwarzer Folie

k-_mg_4182-jpg.1024637


k-_mg_4183-jpg.1024636


Nun habe ich die weiße Folie silber lackiert. Leider war ich nicht in der Lage den Bereich mit der Chrom Folie zu beziehen,da sie viel stabiler als die weiße Folie ist und ich die Tiefziehfolie ja auch keine zu hohen Temperaturen mehr aussetzen darf.

k-_mg_4190-jpg.1024635


während der Lack trocknete schnitt ich einen weiteren 1cm dicken Kreis zu, schrägte die Kanten wieder auf 60 Grad an und bearbeitete ihn noch ein wenig mit der Oberfräse.

k-_mg_4191-jpg.1024634

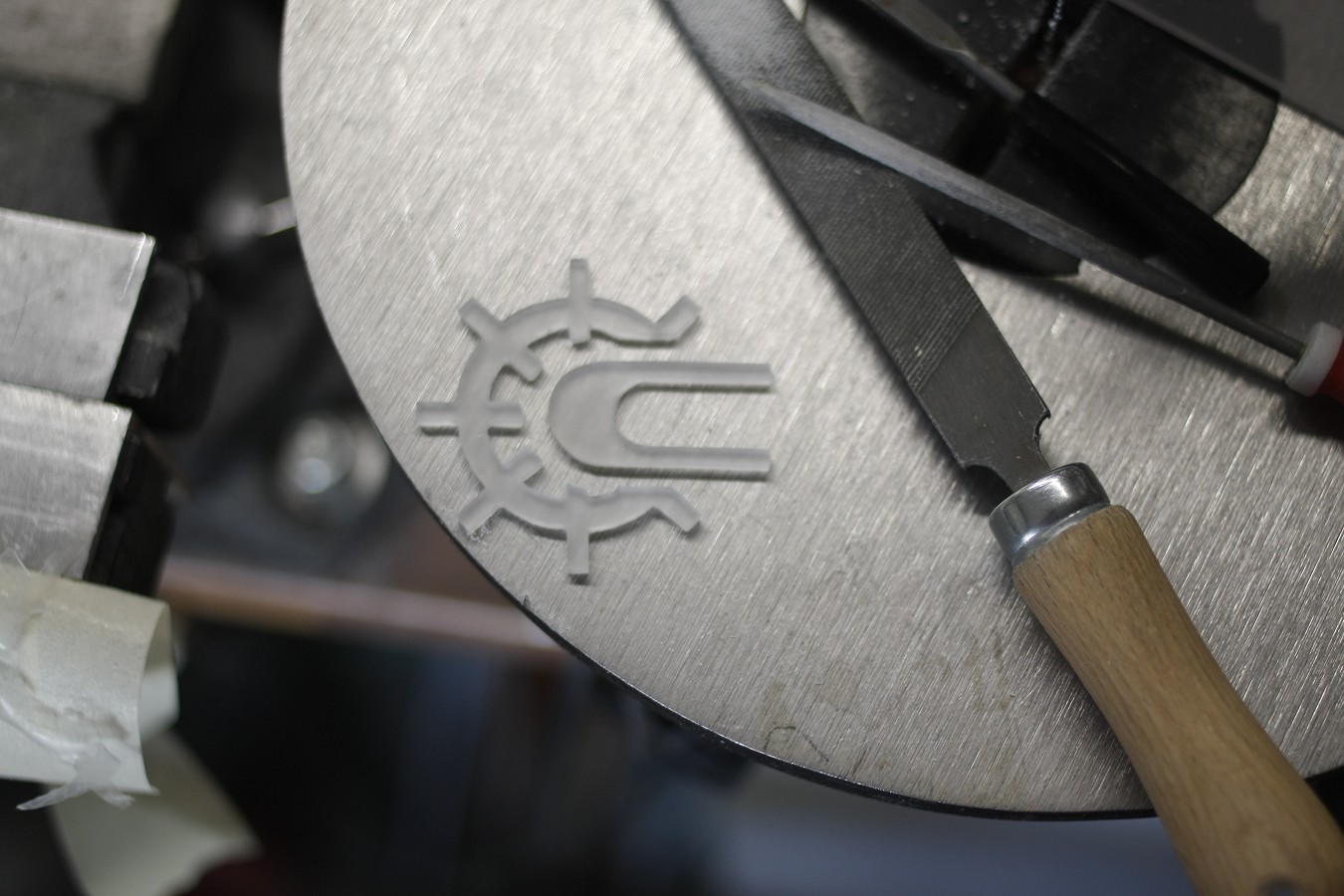

nun schnitt ich mein Logo noch aus 3mm Plexiglas aus

k-_mg_4197-jpg.1024633


und satinierte die Schnittkanten mit 600er Nass Schleifpapier

k-_mg_4198-jpg.1024632


Nachdem ich den Kreis einmal außen rum schwarz lackiert habe, bezog ich die liegenden Flächen mit Chrom Folie welche im Bereich meines Logos aus geplottet ist.
So kann ich das Logo durch Hintergrundbeleuchtung leuchten lassen.

k-_mg_4199-jpg.1024631


Nachdem der Reaktor nun auch durchgehärtet war schützte ich den Silbernen Bereich mit Folie und lackierte den Rest schwarz.
Nachdem alles fertig war, entfernte ich alle Folie (bis auf die silber lackierte versteht sich) und Lackierte alles nochmal mit seidenglänzenden Klarlack.
Nun habe ich den Reaktor noch mit zwei Chromringen beklebt und fertig.

k-_mg_4200-jpg.1024630

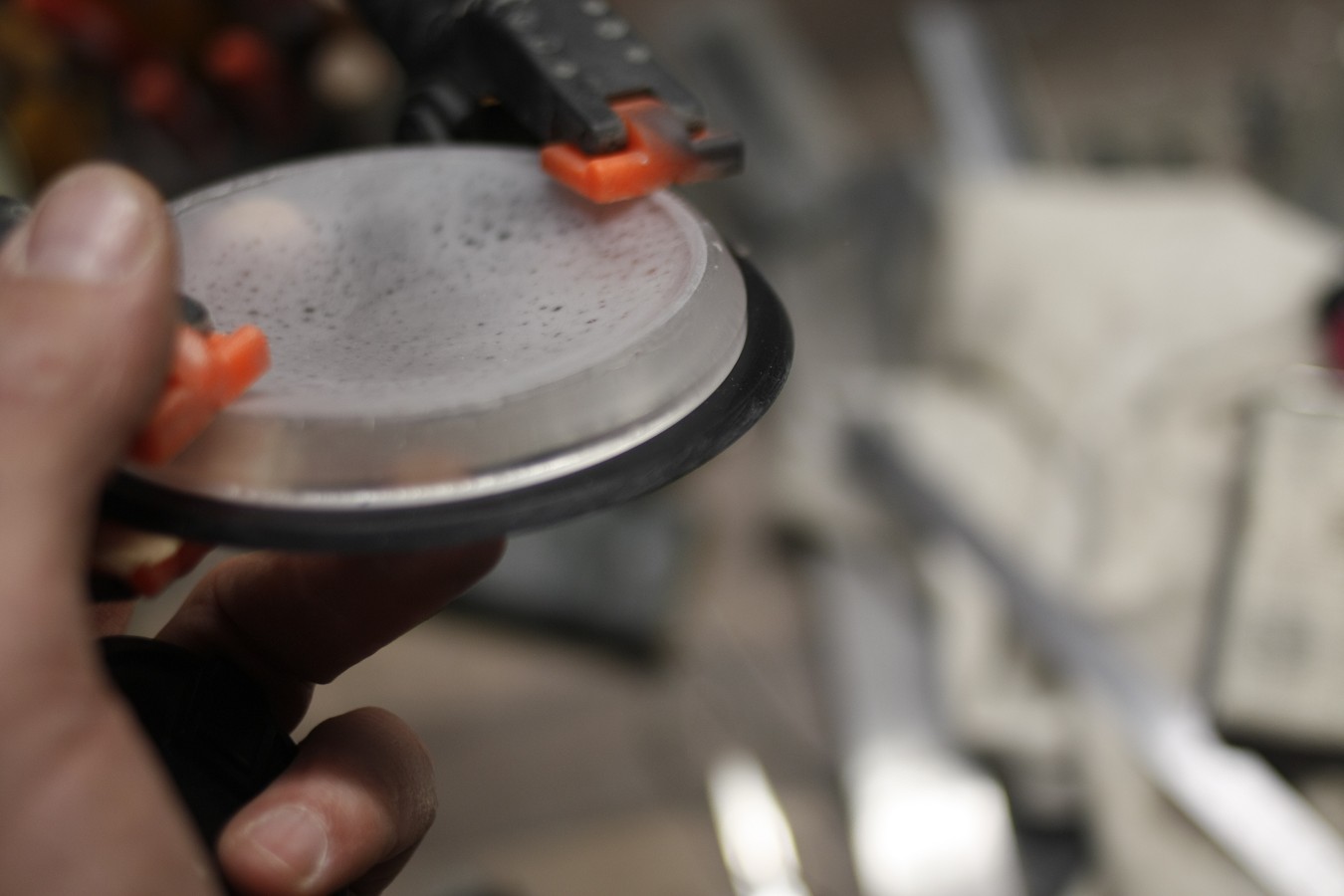

Nun setzte ich in den Reaktor noch digitale LEDs und versah diese unmittelbar mit einem Stecker um die Front auch weiterhin abnehmen zu können.

k-_mg_4214-jpg.1024629


Den anderen Kreis habe ich nun auch noch mit ein paar Akzenten versehen.
Diesen positioniere ich nun genau auf die Backplate der CPU.

k-_mg_4218-jpg.1024628


Zur Beleuchtung lötete ich noch einen LED stripe zu einem kleinen Viereck und setzte ihn in den dafür ausgesparten Bereich auf die Rückseite meines Logos.

k-_mg_4219-jpg.1024627



Soooo das war es einmal wieder.
Das Projekt ist fertig, im nächsten Beitrag folgen nun schnellst möglich alle finalen Fotos.​


Anhänge

  • k-_MG_4171.JPG
    197,3 KB · Aufrufe: 258
  • k-_MG_4172.JPG
    199 KB · Aufrufe: 254
  • k-_MG_4177.JPG
    110,6 KB · Aufrufe: 251
  • k-_MG_4178.JPG
    278,9 KB · Aufrufe: 256
  • k-_MG_4182.JPG
    260,9 KB · Aufrufe: 251
  • k-_MG_4183.JPG
    161,1 KB · Aufrufe: 251
  • k-_MG_4190.JPG
    113,8 KB · Aufrufe: 250
  • k-_MG_4191.JPG
    117,3 KB · Aufrufe: 250
  • k-_MG_4197.JPG
    214,8 KB · Aufrufe: 250
  • k-_MG_4219.JPG
    129,1 KB · Aufrufe: 249
  • k-_MG_4218.JPG
    154,1 KB · Aufrufe: 243
  • k-_MG_4214.JPG
    224,4 KB · Aufrufe: 250
  • k-_MG_4200.JPG
    180,2 KB · Aufrufe: 252
  • k-_MG_4199.JPG
    168,8 KB · Aufrufe: 253
  • k-_MG_4198.JPG
    209,2 KB · Aufrufe: 252
TE
capten10

capten10

Freizeitschrauber(in)
Hi,
Ich wünsche euch allen noch nachträglich ein Frohes neues Jahr!

Hier nun endlich alle finalen Bilder, zuerst ohne Beleuchtung und dann mit Beleuchtung ;)

Da mir die gerippten Web fotos von mir rein qualitativ gar nicht gefallen,
hab ich euch hier die untouched pics hochgeladen und die in den Anhang gepackt damit euer Browser nicht schlapp macht :lol:
Gegen eine Forenregel verstoße ich mit der Bilder Größe hoffentlich nicht :hmm:

Ich hoffe es hat euch gefallen, ich bin schon voll und ganz ins nächste Projekt vertieft.
Nach drei Jahren wird es auch langsam Zeit, als nächstes folgt Projekt "Cheops" :)


Anhänge

  • IMG_1708.jpg
    2,1 MB · Aufrufe: 109
  • IMG_1701.jpg
    1,6 MB · Aufrufe: 112
  • IMG_1700.jpg
    1,6 MB · Aufrufe: 111
  • IMG_1698.jpg
    1,7 MB · Aufrufe: 117
  • IMG_1697.jpg
    1,9 MB · Aufrufe: 120
  • IMG_1695.jpg
    2 MB · Aufrufe: 150
  • IMG_1758.jpg
    2,2 MB · Aufrufe: 110
  • IMG_1757.jpg
    2,1 MB · Aufrufe: 107
  • IMG_1743.jpg
    2,1 MB · Aufrufe: 119
  • IMG_1737.jpg
    2 MB · Aufrufe: 103
  • IMG_1736.jpg
    1,7 MB · Aufrufe: 111
  • IMG_1727.jpg
    2,1 MB · Aufrufe: 117
  • IMG_1791.jpg
    2 MB · Aufrufe: 103
  • IMG_1789.jpg
    1,9 MB · Aufrufe: 103
  • IMG_1784.jpg
    1,7 MB · Aufrufe: 104
  • IMG_1777.jpg
    1,9 MB · Aufrufe: 106
  • IMG_1763.jpg
    2,1 MB · Aufrufe: 106
  • IMG_1762.jpg
    2,3 MB · Aufrufe: 109
  • IMG_1795.jpg
    2,3 MB · Aufrufe: 100
  • IMG_1804.jpg
    2,1 MB · Aufrufe: 101
  • IMG_1810.jpg
    2,2 MB · Aufrufe: 107
  • IMG_1813.jpg
    2,2 MB · Aufrufe: 112

masterX244

Freizeitschrauber(in)
--SNIP--
Gegen eine Forenregel verstoße ich mit der Bilder Größe hoffentlich nicht :hmm:
--SNIP--

Thumbnails gehen (abschnitt 3.2 Punkt 7 der Regeln sagt bilder > 900px nur als anhang/thumbnail) und die thumbnails zeigen auch die größe an wodurch der User gewarnt ist was dahinter wartet. Also sollte alles safe sein.

C

Colonel Faulkner

Guest
Definitiv ein Werk, welches dem geflügelten Begriff "Blut, Schweiß und Tränen" echten Ausdruck verleiht. Ich bin schwer beeindruckt, wünschte ich wäre genau so kreativ und auch handwerklich begabt. :D :hail:

TE
capten10

capten10

Freizeitschrauber(in)
Kleines Update!
Auf der diesjährigen DCMM konnte ich mit diesem Projekt den 2. Platz für Casemods belegen und das Publikum voll überzeugen.
Daraus ergaben sich zwei weitere Platzierungen.
1. Platz Spektakulärste Kreation und
1. Platz Beaty Case
Ich bin schier sprachlos :nicken:


Anhänge

  • k-IMG_9414.JPG
    99,8 KB · Aufrufe: 118
Oben Unten
