Dual AGB fertig. Morgen gibt es noch mehr Bilder.
Beide AGBs habe ich folgende Funktionen mit eingebaut:
- Zentral Verbunden
- Druckausgleichsystem
- Höhenausgleichsystem
- gemeinsames Ablasssystem
- je 1 befüll Stopfen



[Gordon-1979]

So Leute, wieder ein Update.

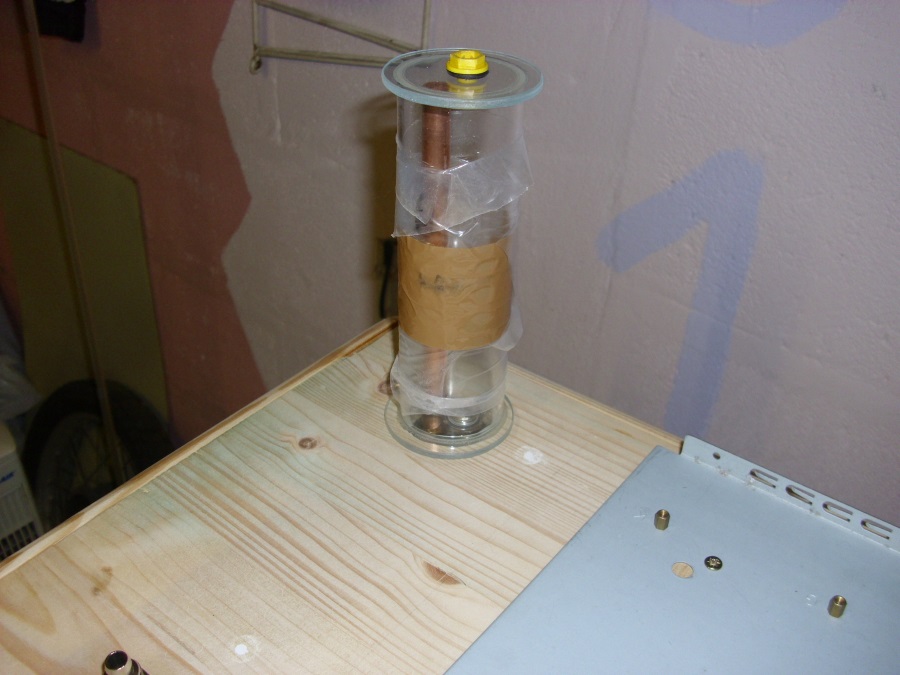

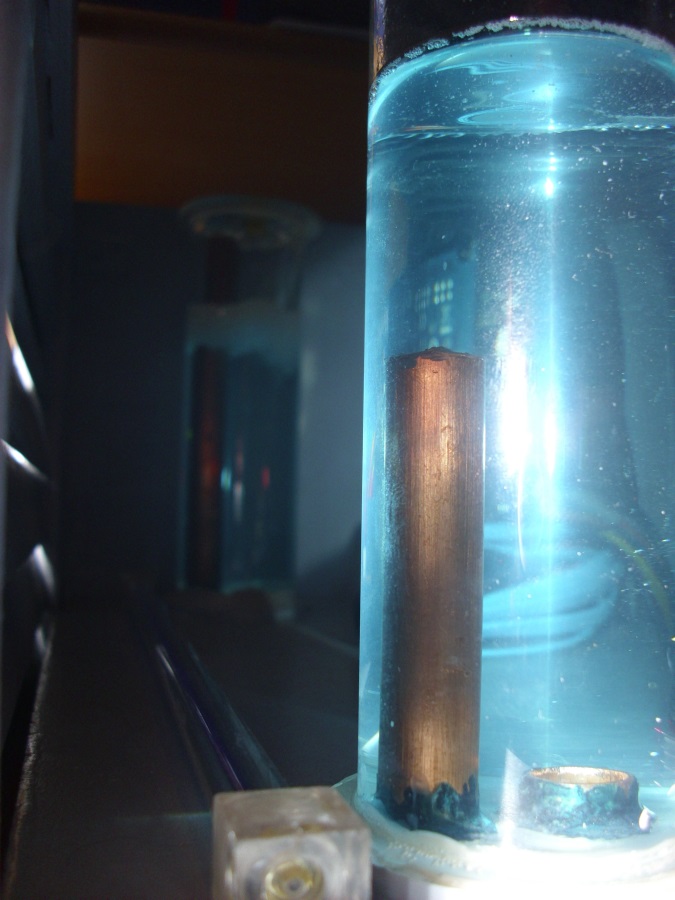

Die versprochenen Bilder der Dual AGBs:
Sind noch eingpackt, wegen Kratzer.
Vordere AGB:

Hintere AGB:

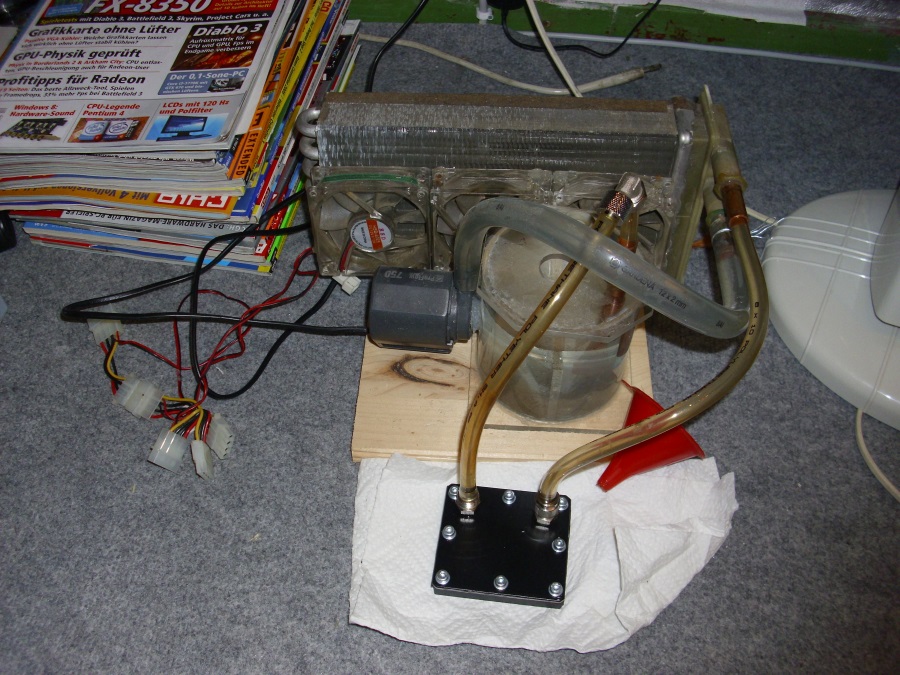

Pumpengondel unter dem AGB und Mainboard

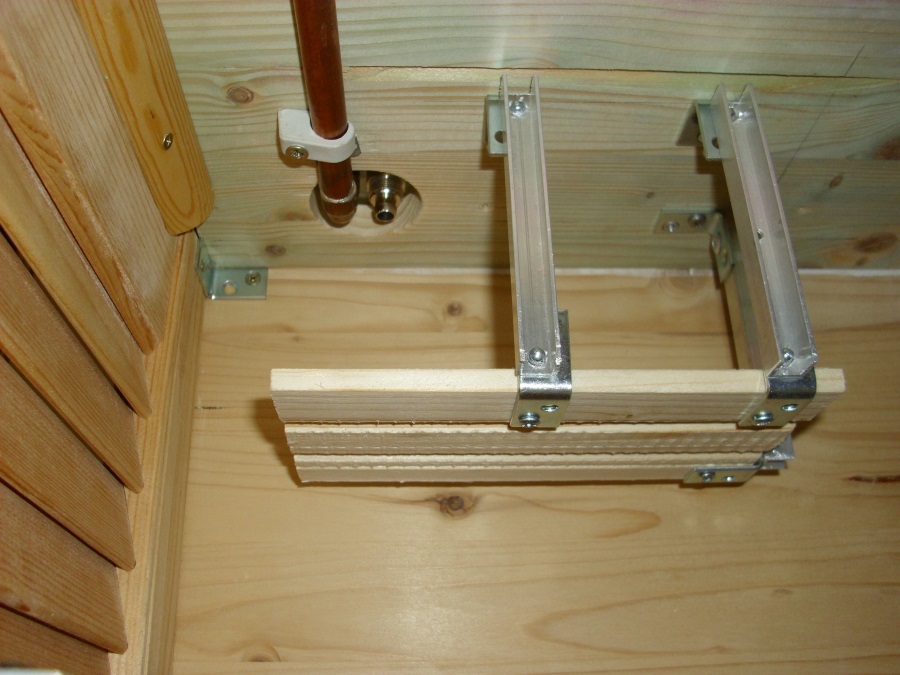

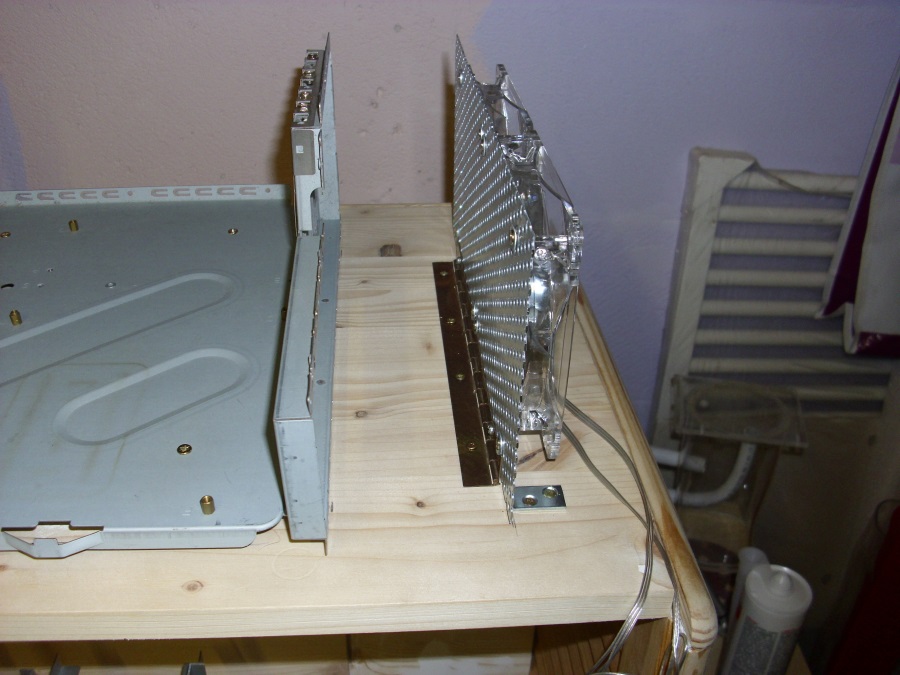

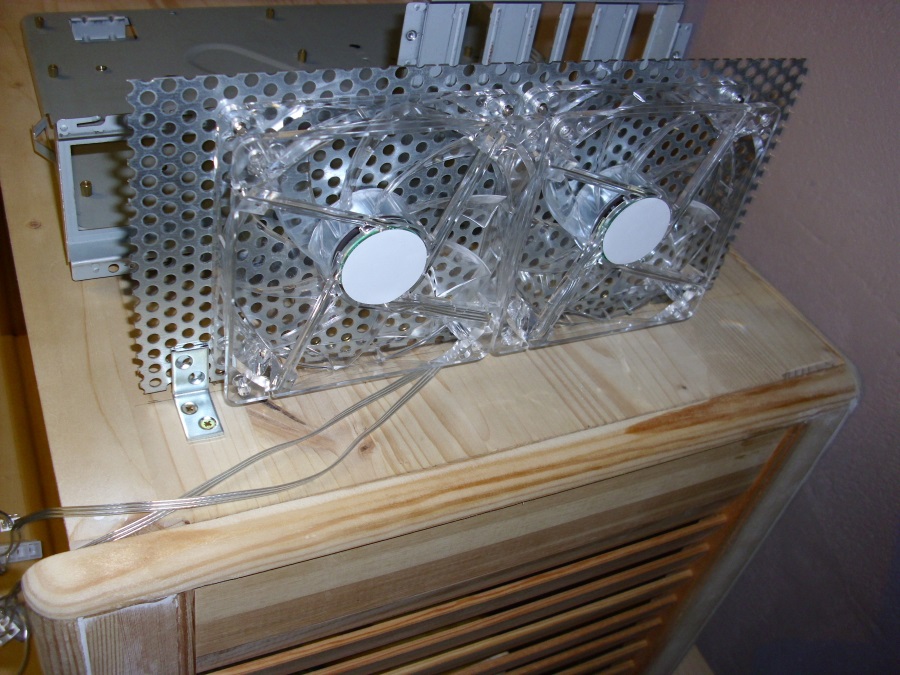

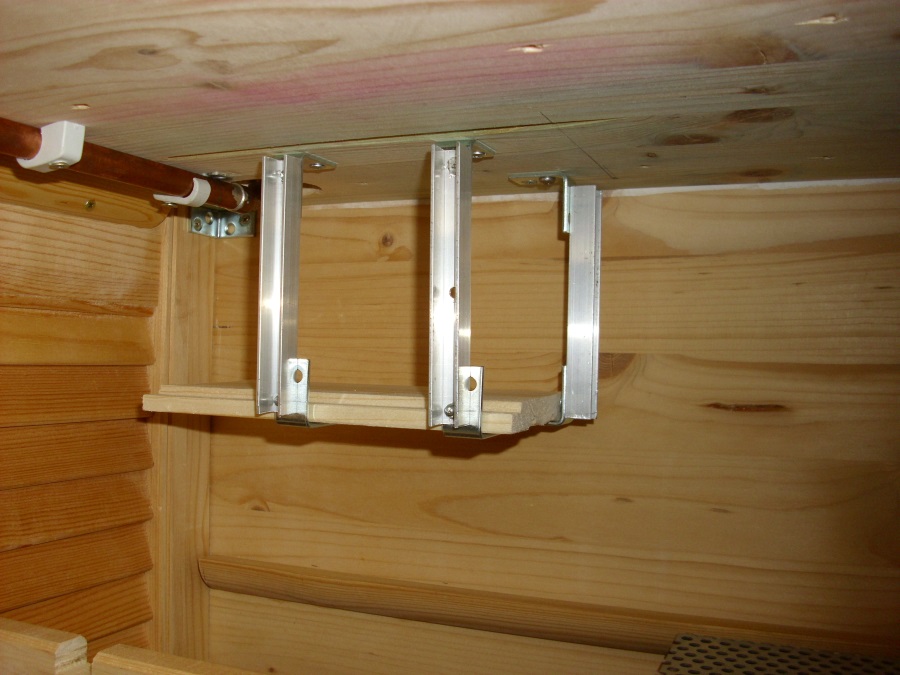

Radiatorhalterung mit Kippfunktion und Endanschlag :



[Gordon-1979]

So Morgen gibt es weitere Bilder, denn es geht jetzt aufs ende zu.
Diese Arbeiten wurden durchgeführt:

1. Spachtelarbeiten >> Abgeschlossen
2. Anpassung Wakü >> Abgeschlossen
3. Anpassung Schlauchdurchführung >> Abgeschlossen
4. Lackierarbeiten Schicht 1 und 2 >> Abgeschlossen (1 Liter RAL 7001 Silbergrau)
5. Lackierarbeiten Schicht 3 >> In Arbeit (0.5 Liter RAL 7001 Silbergrau)
6. Lackierarbeiten Pumpengondel, HDD Halter, Lüftergitter, Mainbordschlitten, Abstandshalter >> Abgeschlossen (0.5 Liter RAL 9005 Tiefschwarz)
7. Löt- und Verkabelungsarbeiten >> In Arbeit
8. Verschlauchen >> In Arbeit
9. Kabelverkleidung >> noch ausstehend
10. Einbau Hardware >> noch ausstehend
11. Zusammenbau Gehäuse >> noch ausstehend



[z3rb]

gefällt mir sehr gut mit den rohren! weiter so



[Gordon-1979]

Bilder kommen etwas Später, mein Mainboard ist abgeraucht. Sch.... Gigabyte. MSI 990XA-GD55 ist Nachfolger.

1. Spachtelarbeiten >> Abgeschlossen
2. Anpassung Wakü >> Abgeschlossen
3. Anpassung Schlauchdurchführung >> Abgeschlossen
4. Lackierarbeiten Schicht 1 und 2 >> Abgeschlossen (1 Liter RAL 7001 Silbergrau)
5. Lackierarbeiten Schicht 3 >> Abgeschlossen (0.5 Liter RAL 7001 Silbergrau)
6. Lackierarbeiten Pumpengondel, HDD Halter, Lüftergitter, Mainbordschlitten, Abstandshalter >> Abgeschlossen (0.5 Liter RAL 9005 Tiefschwarz)
7. Löt- und Verkabelungsarbeiten >> In Arbeit (90% fertig)
8. Verschlauchen >> In Arbeit (90% fertig)
9. Kabelverkleidung >> noch ausstehend
10. Einbau Hardware >> noch ausstehend
11. Zusammenbau Gehäuse >> In Arbeit (40% fertig)



[Gordon-1979]

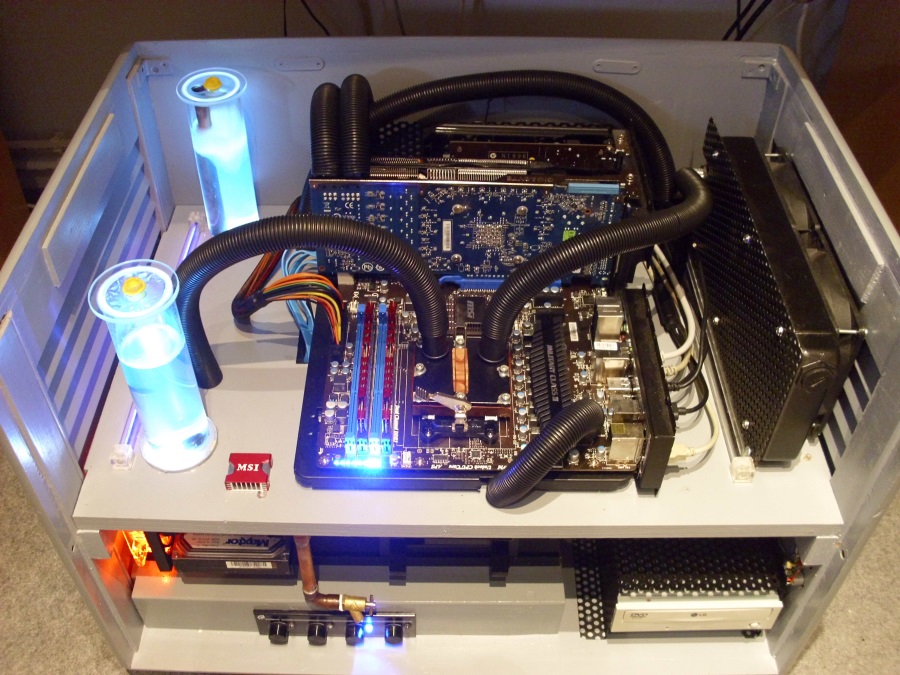

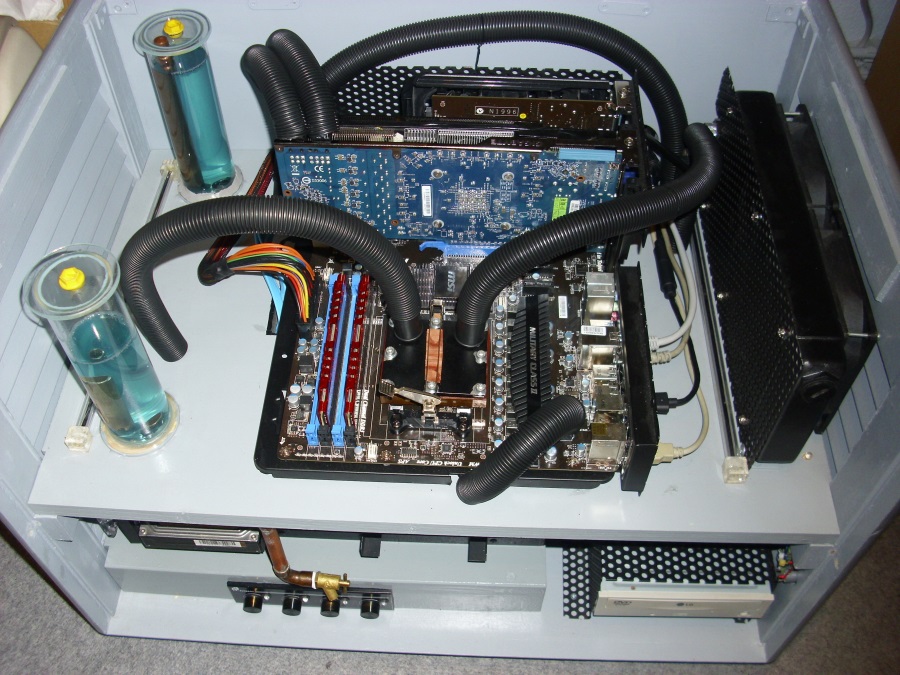

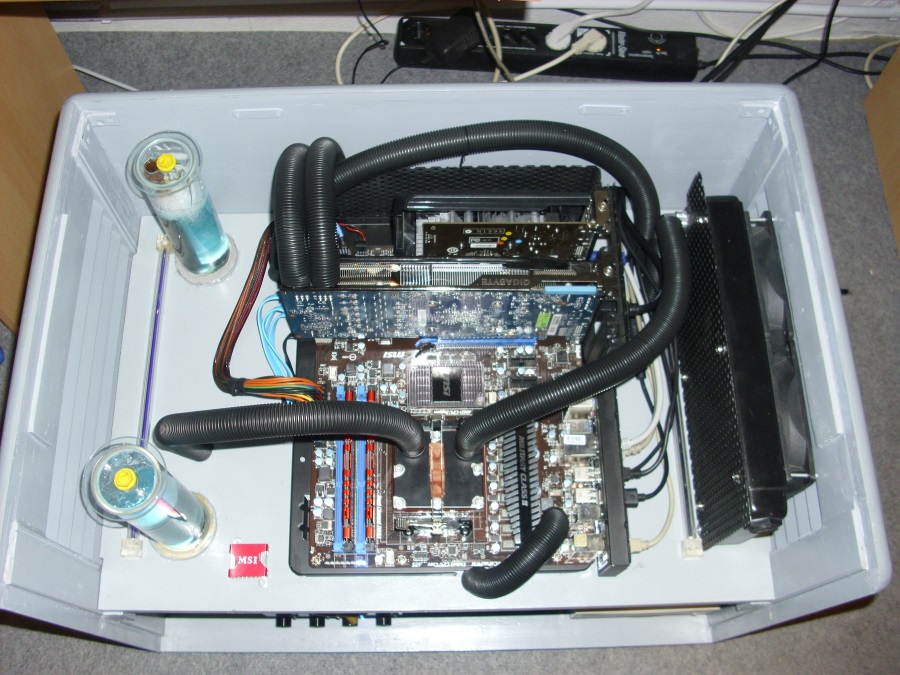

So Mega Bilder Update:
Dabei sieht man die fertige Farbe und meine Verkabelungarbeiten.
Verschlauchung ist auch fast abgeschlossen.
Da ich mein MSI mit WaKü versehen darf ohne Garantieverlust, wird das auch noch passieren.

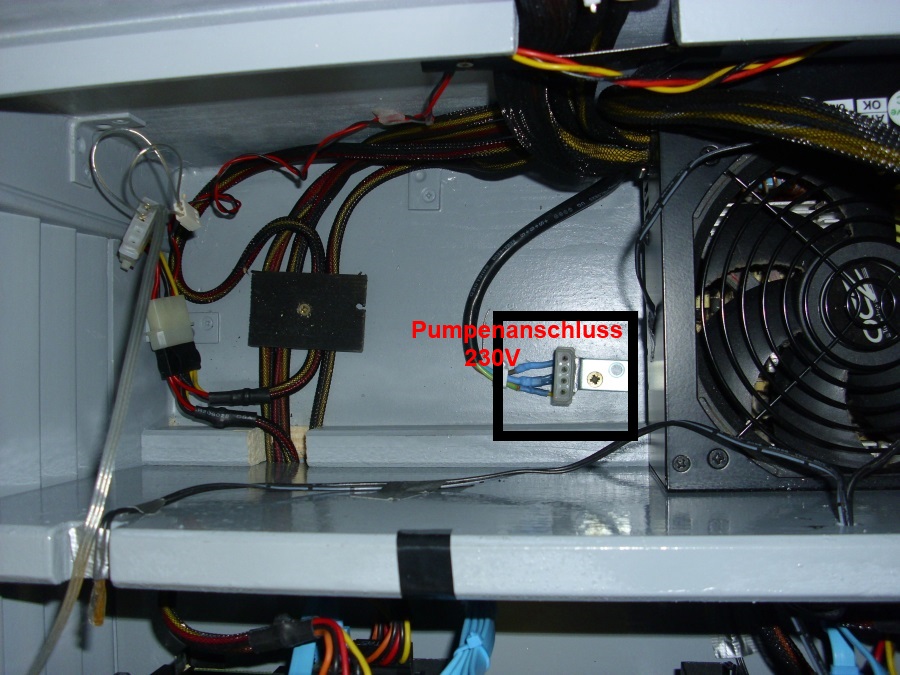

Bei diesem Bild sieht man meine 12V/230V Pumpensteuerung

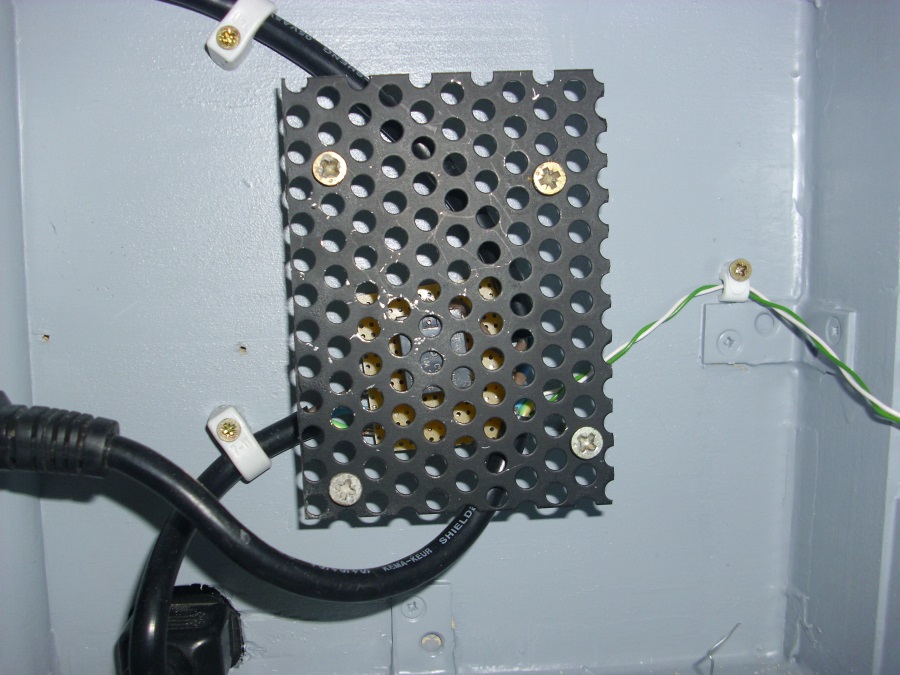

Und hier den Pumpenanschluss:



[Gordon-1979]

Neues Mainboard:

Das MSI 990XA GD55 ist das neue Mainboard und das GA990XA-UD3 ist nun Schrott.
Hier ein Paar Bilder der neuen MSI Boards:



[Gordon-1979]

Da die Farbe(von OBI) noch unangenehm riecht, muss das Gehäuse noch auslüften. Natürlich im Überdacht, im Freien.
Mal schauen, ob ich Ende Juli es zusammen bauen kann.
Leider haben sich in 2 Sacklöcher, Insekten eingenistet, mal sehen wie lange sie da wohnen. Bilder dazu Morgen.

Daher habe ich die Trägerplatte im Einsatz mit kompletter Hardware(incl Wakü).
Neue Bilder:



[Gordon-1979]

Hier die Bilder mit Bewohner:

Mal sehen wenn sie ausziehen?



[Gordon-1979]

So Leute ein paar weiter Bilder:​

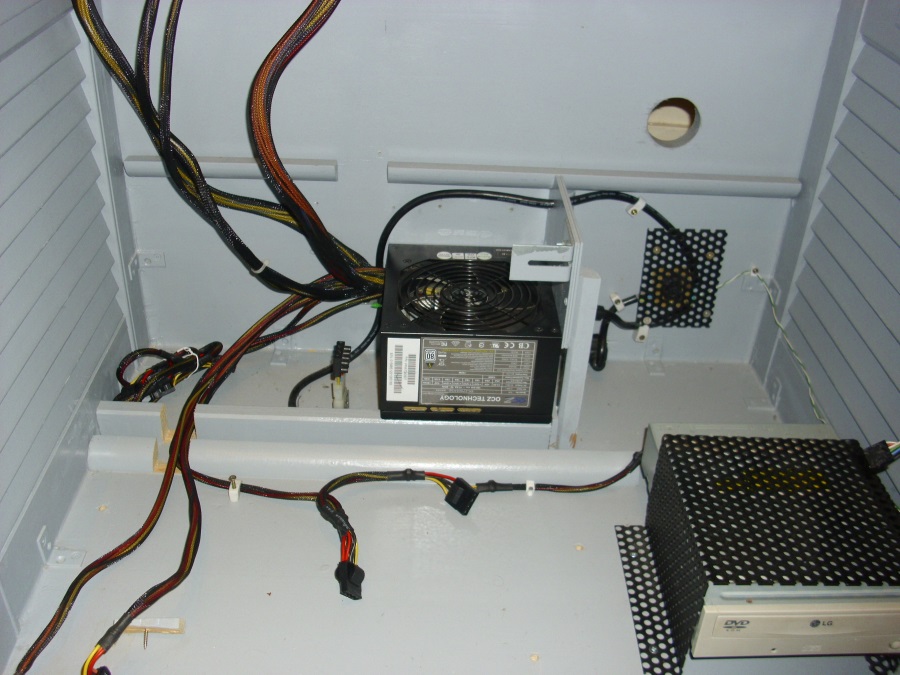

Mein OCZ Netzteil, in der Einbau Position.
Dabei sieht man rechts vorn mein DVD Player und rechts hinten die Eheim Pumpensteuerung.

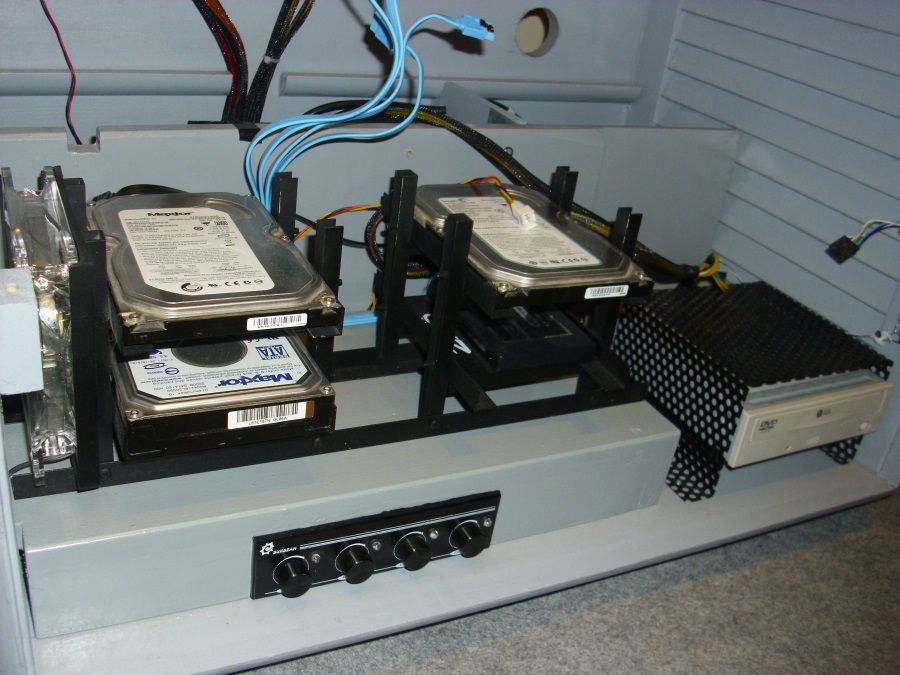

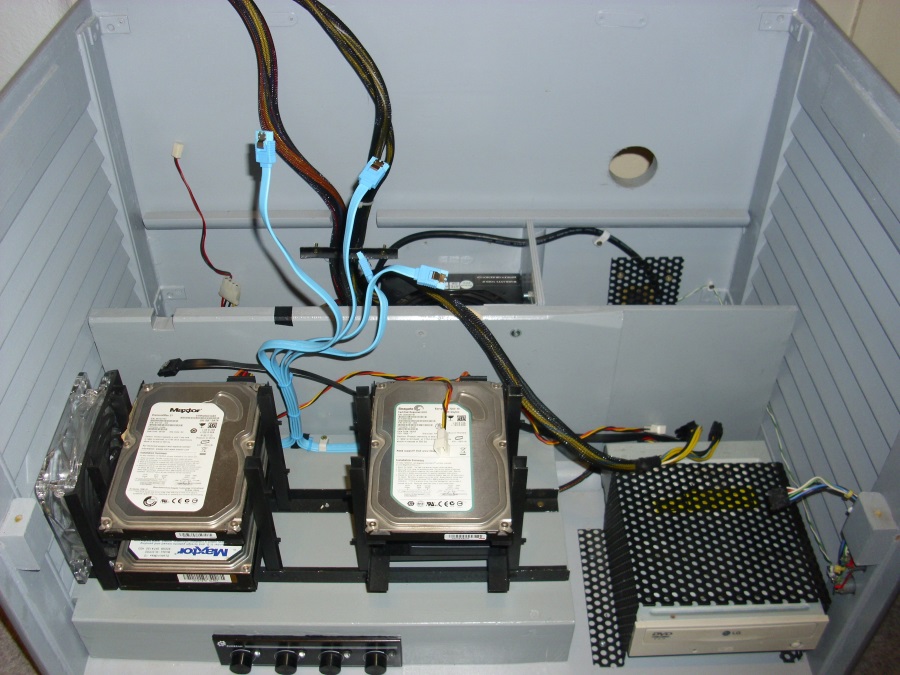

Bei diesen beiden Bildern sieht man alle HDDs und SSD in der Einbau Position, und darunter die Lüftersteuerung.

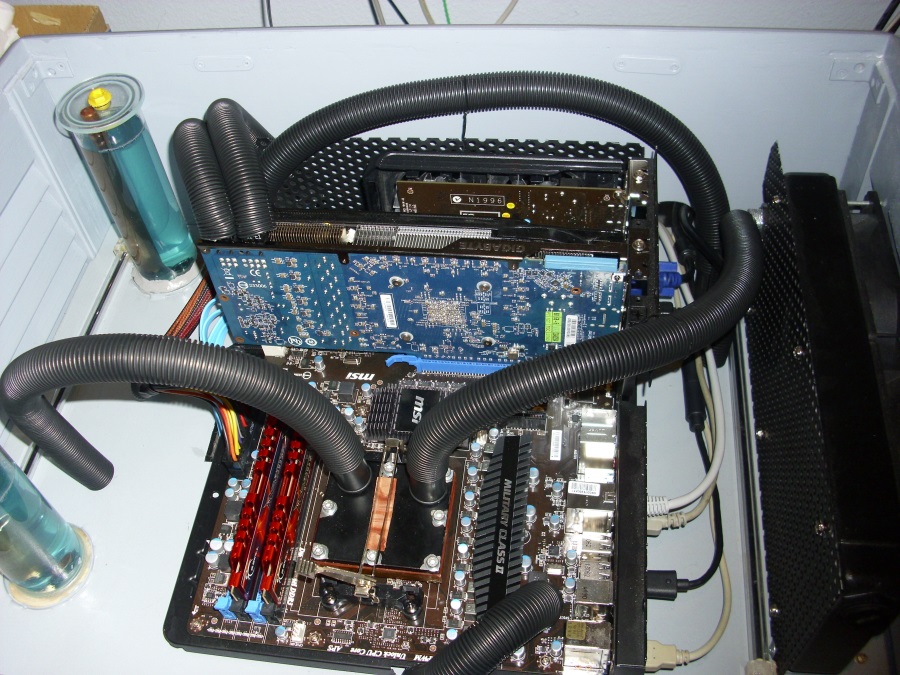

Hier sieht man , dass ich alle Schläuche und fast alle Kabel in Wellrippenrohr verstaut habe.

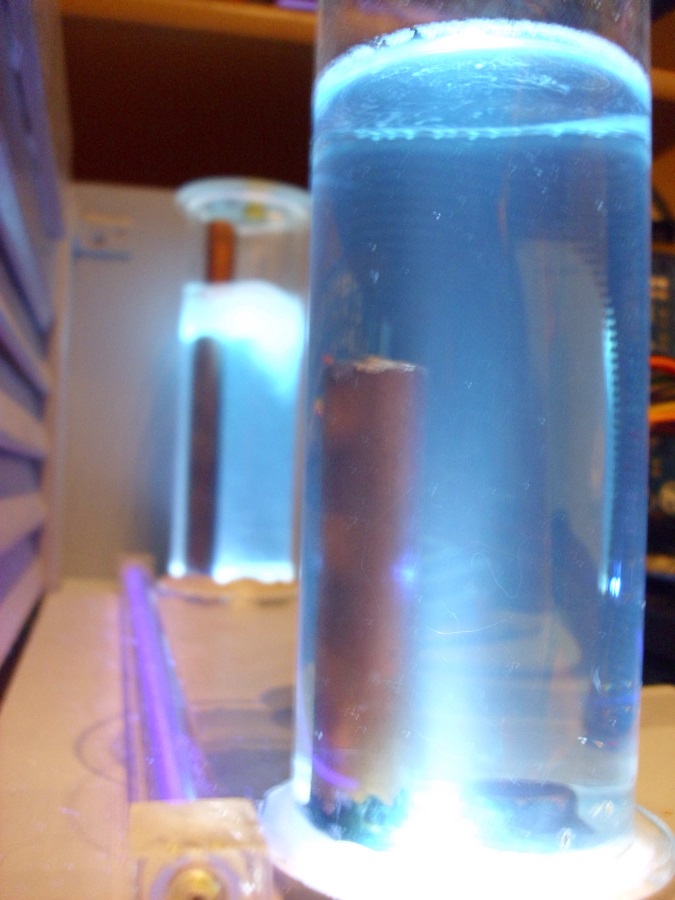

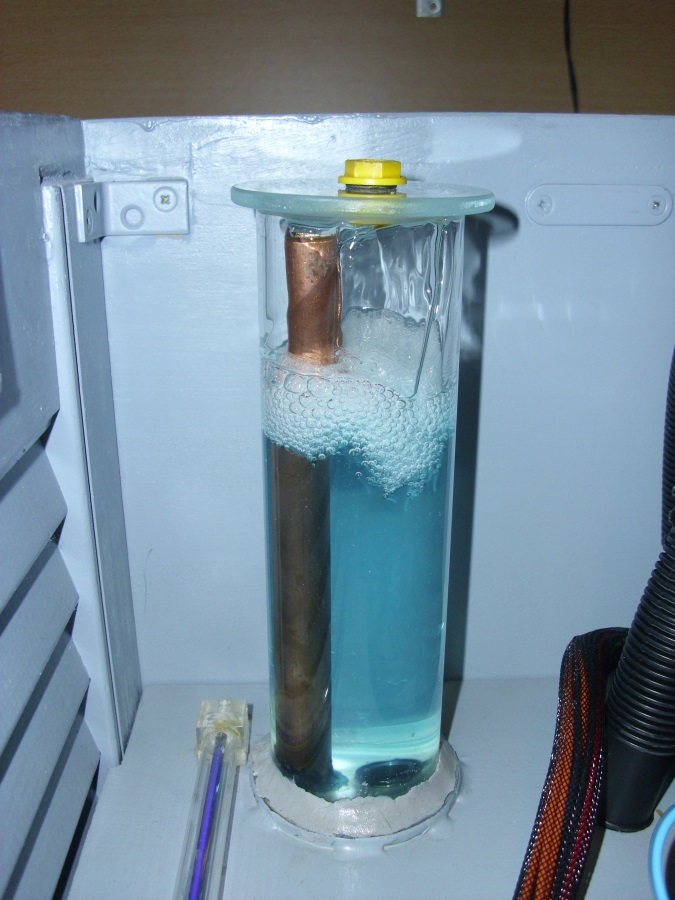

Und hier beide AGBs in Vollbetrieb:
Hintere:

Vordere:

​



[Gordon-1979]

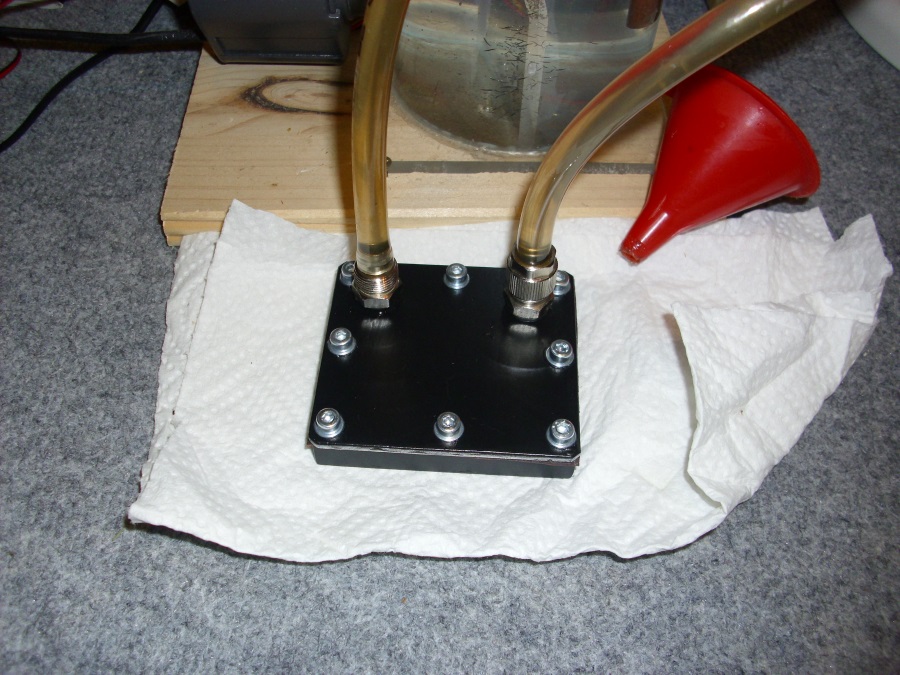

Dann mein neuer CPU Kühler.
Das ist bei diesem neu:
- dicker Kanäle
- Oberfläche ist rauer
- optimierter Aufbau der Kanäle
- noch mehr Kupfer als der Vorgänger

Jetzt noch ein 24h Dichtigkeitstest und morgen ein 6 Bar Druck Test.
