Tagebuch [Tagebuch] The Cube

[PSP-Hacker]

Voll geil iwie
Ich bleibe mal definitiv dran!



[Gordon-1979]

Ich stelle auch dar was ich bearbeitet habe, das der kühler passt, es war aber sehr einfach. Nur ein feile wurde benötigt.



[Schnezler]

Der Holzlook in der Verbindung mit den ganzen Metallteilen sieht echt gut aus!



[Gordon-1979]

Danke, Kupfer ist ja auch schön.



[Ratracer008]

Schönes Projekt



[Gordon-1979]

Hie die Bilder meiner 6870 mit 4870er kühler von EKWaterblocks.
Hier ein Bild von oben. Dabei sieht man das ich sie SpaWa mit einen 25er lüfter kühle. Dieser Läuft auf 5V.
Rechts unten am EK sieht man, dass ich diesen eine Rundung eine gefeilt habe, sonst würde der Kondensator den Kühler berühren.

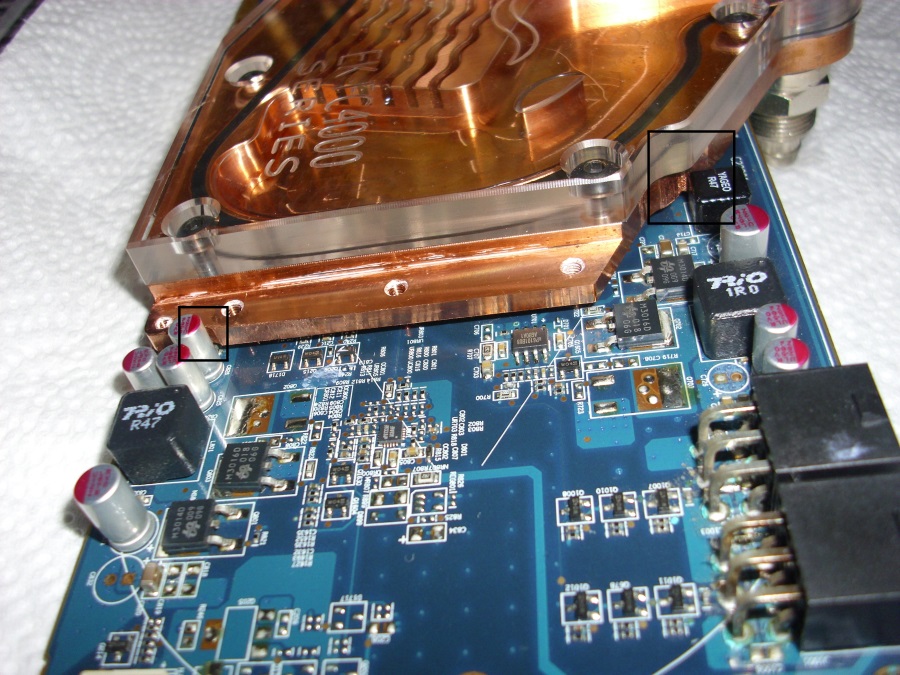

Hier die von der Seite. Die 2 Rechtecke weisen auf die bearbeitung hin.

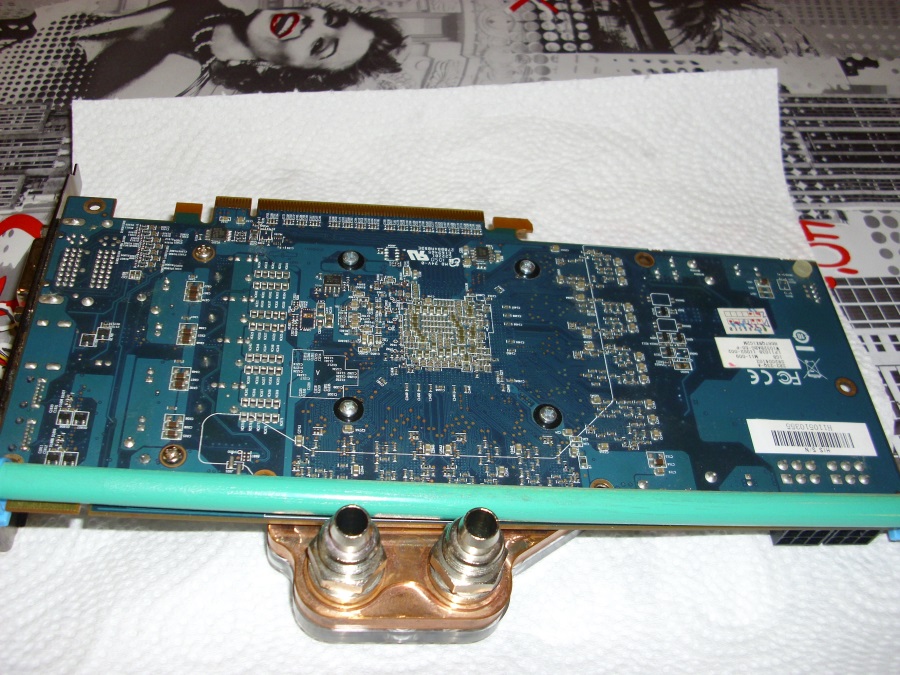

Von Unten. Dabei habe ich ein Rundholz lakiert und dies als versteifung fur die VGA genutzt. Dadurch kann sie sich nicht durchbiegen.



[991jo]

Gut zu wissen, dass der Kühler da auch drauf passt Sieht schick aus, aber brauchst du das Hölzchen da dran wirklich?



[Gordon-1979]

Da der kühler nur an 4 schrauben befestigt ist. Aber ich werde das noch gegen eine Lochblech platte tauschen.
Habe nur angst, dass die Grafikkarte das Gewicht nicht hält.



[Gordon-1979]

Neues Update:
Da jetzt endlich wieder schönes Wetter ist, kann es weiter gehen.
Leider ist die 6870 nicht mehr am leben. Eine 7950 WF3 ist jetzt der Nachfolger.

So jetzt weiter:
1. habe ich eine neuen Deckel gebaut und angepasst.
2. Ecken verschliffen und eingerundet
3. Ihn mit Spangurte in Form gebracht.



[coroc]

Was hast du denn mit der HD8670 gemacht?



[Gordon-1979]

Eingelagert. Hatte Blackscreen mit bunte Kästchen.

Neues AGB wird auch gebaut, das alte ist zu dick.



[991jo]

Hei sieht gut aus, endlich wieder was los hier

Leimst du das Zusammen?



[Gordon-1979]

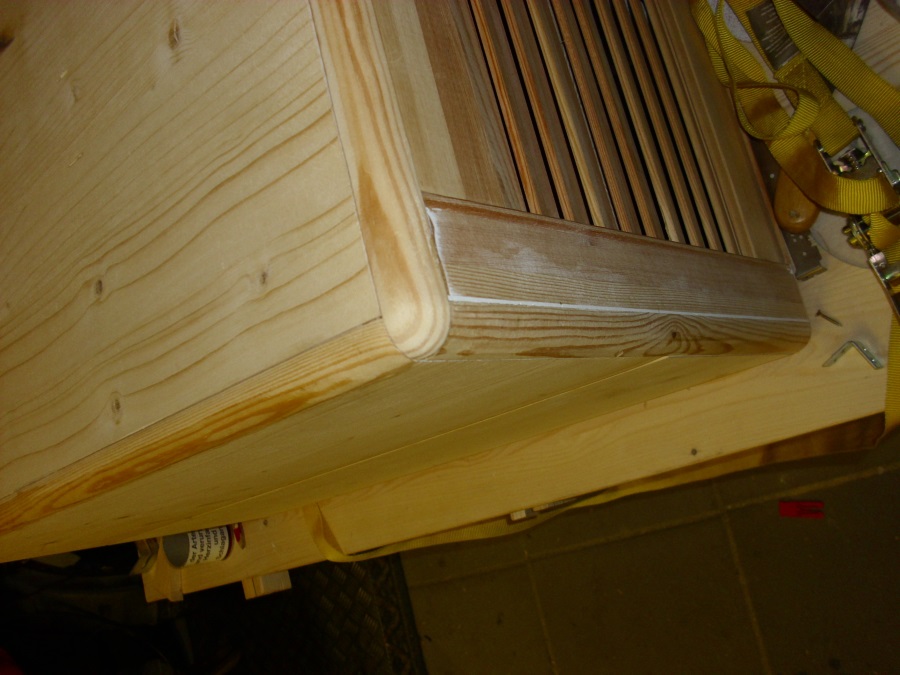

der Deckel ist wie eine Motorhaube, ist verleimt und mit Winkel verstärkt. Der besteht aus Vorder- und Oberteil. Seitlich ist er nicht verleimt. Dieses ist dadurch abnehmbar.
Bei den Bild sieht man es etwas.

Die Gurte sind zum ausrichten des Holzes, so das es grade wird.
Das ganze Gehäuse ist noch mit kleinen Winkeln versteift.

Morgen kommen noch Bilder wie die Haube(Deckel) alleine aussieht und die Winkel zu versteifen.



[Gordon-1979]

Hier ein Paar neue Bilder:
Dabei sieht man die Haube oder Deckel und die Winkel zu verstärken.



[Jens7385]

Das sieht doch mal wieder sehr gut aus!
Gute und präzise Arbeit, weiter so!



[Gunzi]

Wow! :O

Sieht ja echt super aus, Holz ist einfach was tolles



[Gordon-1979]

14 kg ist zur Zeit das Gewicht nur von Gehäuse. Für eine Größe von 43x43x63 cm finde ich das ein gutes Gewicht.
Morgen gibt es neu Bilder.



[Gordon-1979]

Die Haube oder Deckel machte leider ärger. Die Vorderseite verformte sich mehrmals am Tag, leider blieb mir nix anders übrig als Stahlblech zum versteifen einzusetzen. Früh morgens lag es an und Abends hatte es sich 5 mm nach vorne verbogen. Leider ist das Echtholz und einTischler bestätige mir ,das dieses verhalten normal sei. Aber die Stahlbleche setzten den ein Ende und erhöhen das Gewicht auf 15 KG.



[Gordon-1979]

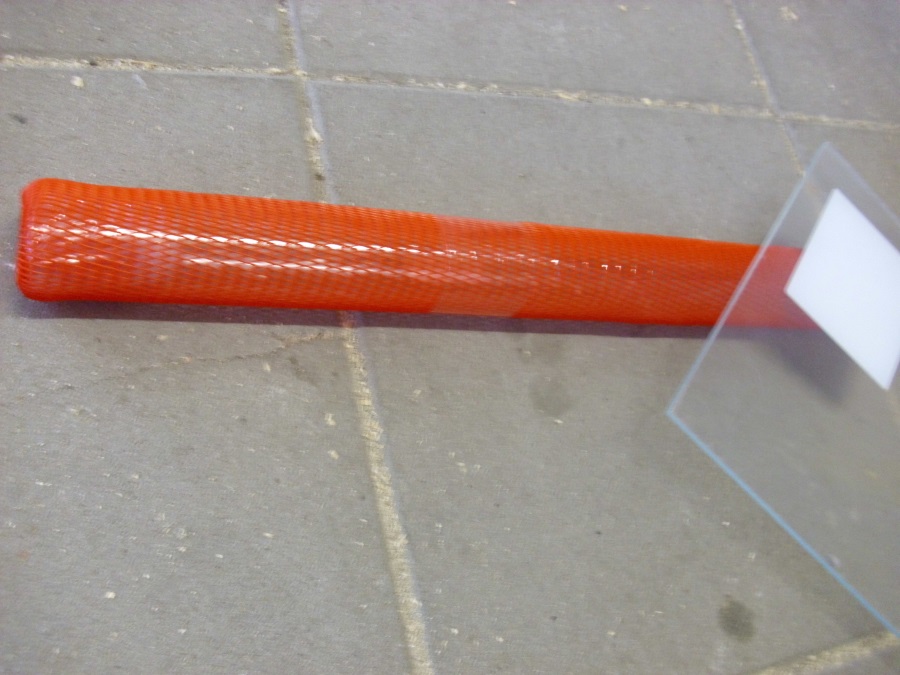

So neues Material ist da: 50mm PlexiglasRöhre und 5mm dickes Plexiglas

Die oberen Halteschienen sind dran, werden noch verschraubt, haben eine Fase , für die Deckeleinrastung.

1. Seite hat ein Inhaltsverzeichnens.



[Gordon-1979]

So Mainboardhalterung ist dran und ist dabei leichte erhöhung um das Mainbord zusätzlich zu belüften.

Zentierstifte sind angebracht die, die 2. Etage sichern und vor verutschen sicher.

Sitztest wurde auch durchgeführt und mein Gewicht hat er ohne Problem standgehalten(ca. 68 Kg).


Hier sieht man das die Spaltmaße sehr gut sind.

Morgen geht es an die 2 AGBs die beide mit einer Cu Leitung verbunden sind.
Durchmesser: 50mm Höhe: ca. 250mm 5 mm Wandung.
