BASTEL-THREAD (nicht PC)

[dekay55]

Hab mir ne Mini Fräsmaschine gekauft und auf CNC umgebaut

Süßes Maschinchen, macht aber nen sehr wertigen eindruck, gibt allerdings ein paar Tücken man muss etwas an der Maschine umbauen damit sie wirklich was Taugt, aber die Kosten halten sich absolut im Rahmen.
Also erstmal paar Teile Entworfen und ausgedruckt, alles zurecht gelegt da ich das meiste ohnehin schon hier rumfliegen hab da ich nebenbei auch 3D Drucker entwerfe und selbst baue.

Und gleich angefangen mit dem umbau

Tada fertig war der erste Prototyp

Hatte auch funktioniert, aber eher schlecht als recht, Die Motoren direkt an die Spindel anzuflanschen war relativ blöd, da die original konstruktion von Proxxon einfach überhaupt nich für sowas geeignet ist und vorallem nicht für Präzision ausgelegt ist, und ich strebe die maximal machbare Präzision an.
Aber das hat mich nicht abgehalten etwas damit rumzuspielen, allerdings durch ein klein fehler ist der fräser komplett in die cpu eingetaucht

Zufrieden war ich nicht, also alles komplett umbauen und erstmal einkaufen gehen und den Drucker wieder Anwerfen

Ich muss nebenbei auch merken, Fräsen ist ne ganz schön Laute angelegenheit, also musste da auch noch ne Abhilfe her, Ab in Baumarkt und in meine Werkstatt

die Spindeln hab ich richtig gelagert nach dem Prinzip Loslager, Festlager Loslager wie es sich gehört bei nem Spindelantrieb
Die Halterungen für die Motoren und die neuen Lager der Antriebsspindeln habe ich mir selbst gedruckt und werden noch gegen Alu gefräste Teile getauscht.
Dann noch nen Schallschutz gehäuse gebaut mit 25mm ODF Platten, 20mm Akoustiknoppenschaum,
Und das ganze fast fertig

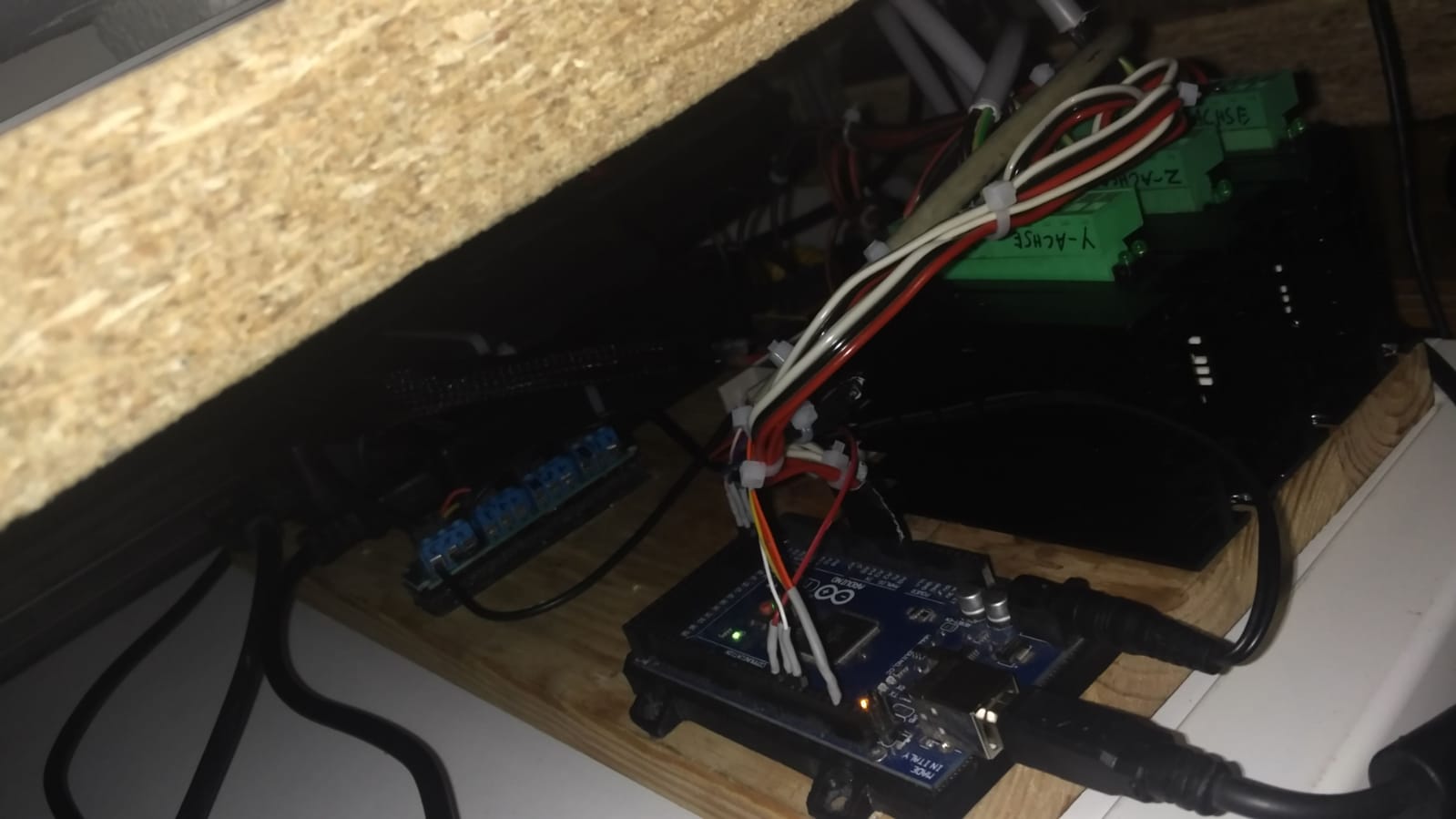

Die Steuerung übernimmt ein Arduino NANO bzw ein Arduinio MEGA2560, den Controller bau ich mir mit der Fräse selbst dazu später mehr. Motoren sind Nema17 2A Stepper, und als Software kommt ESTLCAM zum Einsatz.

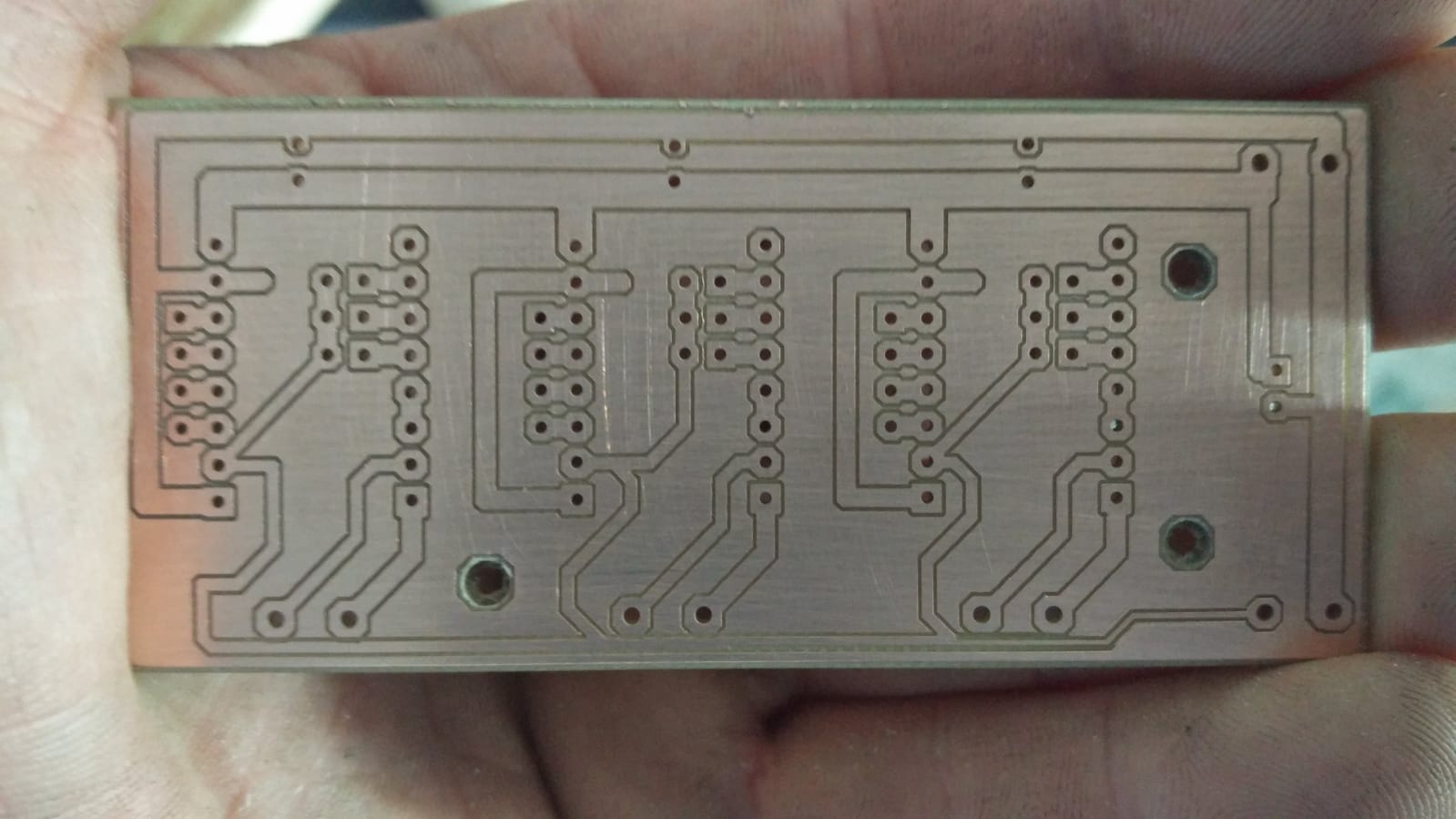

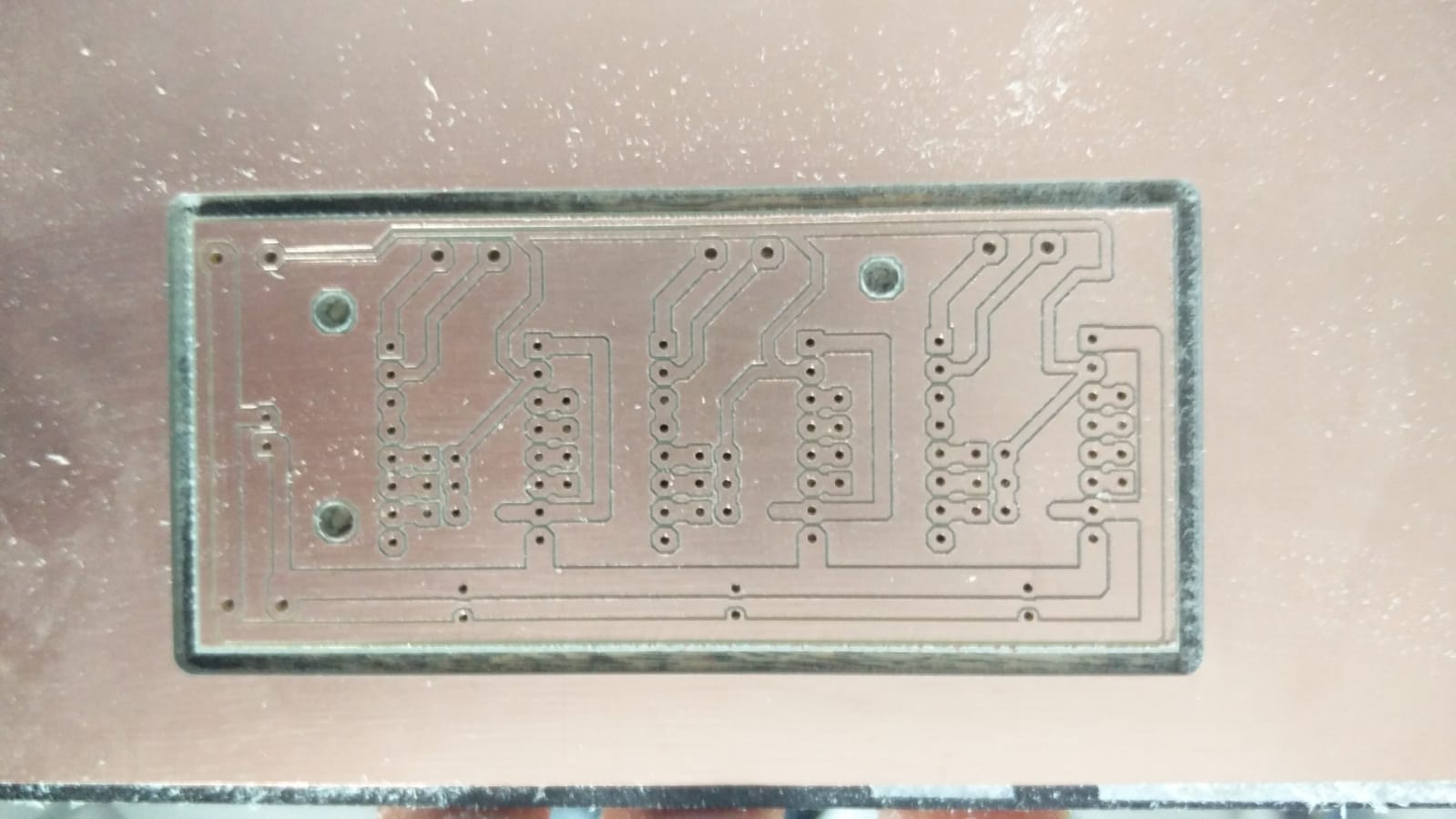

Funktioniert absolut Tadelos die Maschine, heute hab ich mir ne Platine gelayouter und per Isolationsfräsen auf der CNC gefräst

Das ergebniss kann sich absolut sehen lassen


Die Platine ist übrigens Teils des Controllers für die CNC

Auf wunsch kann ich auch gern mehr Bilder und Videos von dem Maschinchen hochladen.

Edit : Noch paar Videos von den ersten Testläufen
YouTube
YouTube
YouTube
YouTube



[dekay55]

Heut hab ich mich mal rangemacht die Behausung für die Fräse weiter zu bauen, heut kam das Licht und nen kleiner Clou dazu
Als erstes hab ich mir Staubdichte Diffuse LED Stripes gebaut damit erstens kein Dreck reinkommt und auch keine Kurzschlüsse durch Alu Späne entstehen können.
Dazu hab ich paar Led Stripes in die Abdeckung von einem Schmalen Kabelkanal geklebt und darüber eine Spezialfolie mit Sekundenkleber geklebt, die Enden hab ich mich Heißkleber dicht gemacht.

Und das ganze ins Gehäuse gebaut und die Kabel Ordentlich verlegt

Und das ganze Fertig


Das ganze sieht so Dunkelblau aus wegen einer Besonderheit der Folie, Live ist es fast Weiß mit nem leichten Blau stich. Was auf den Bildern auffällt sind die Streifen, das ganze hat einen Hintergrund, ich hab eine Speziele Folie benutzt welche das Licht Polarisiert, Eine Seite Polarisiert Horizontal, eine Seite Polarisiert Vertikal, dadurch und durch den exakten Abstand der LED auf den Pinstripe entsteht für die Kamera dieses Streifenmuster, da vor dem CCD auch nen Polarisationsfilter sitzt sieht man die Horizontalen streifen und wenn ich die Kamera drehe die Vertikalen streifen, nun setze ich in Links und Rechts Vorne in die Ecke jeweils eine Webcam ohne Polarisationsfilter und fertig ist der Perfekte 3D Scanner. Normalerweise müsste man das entweder umständlich über einen Beamer machen, oder über Strichlaser realisieren, als Software werd ich mit aller warscheinlichkeit auf DAVID 3D Setzen.



[dekay55]

Ich hab mal wieder die Gunst der Stunde genutzt und hab wieder weiter gebastelt,

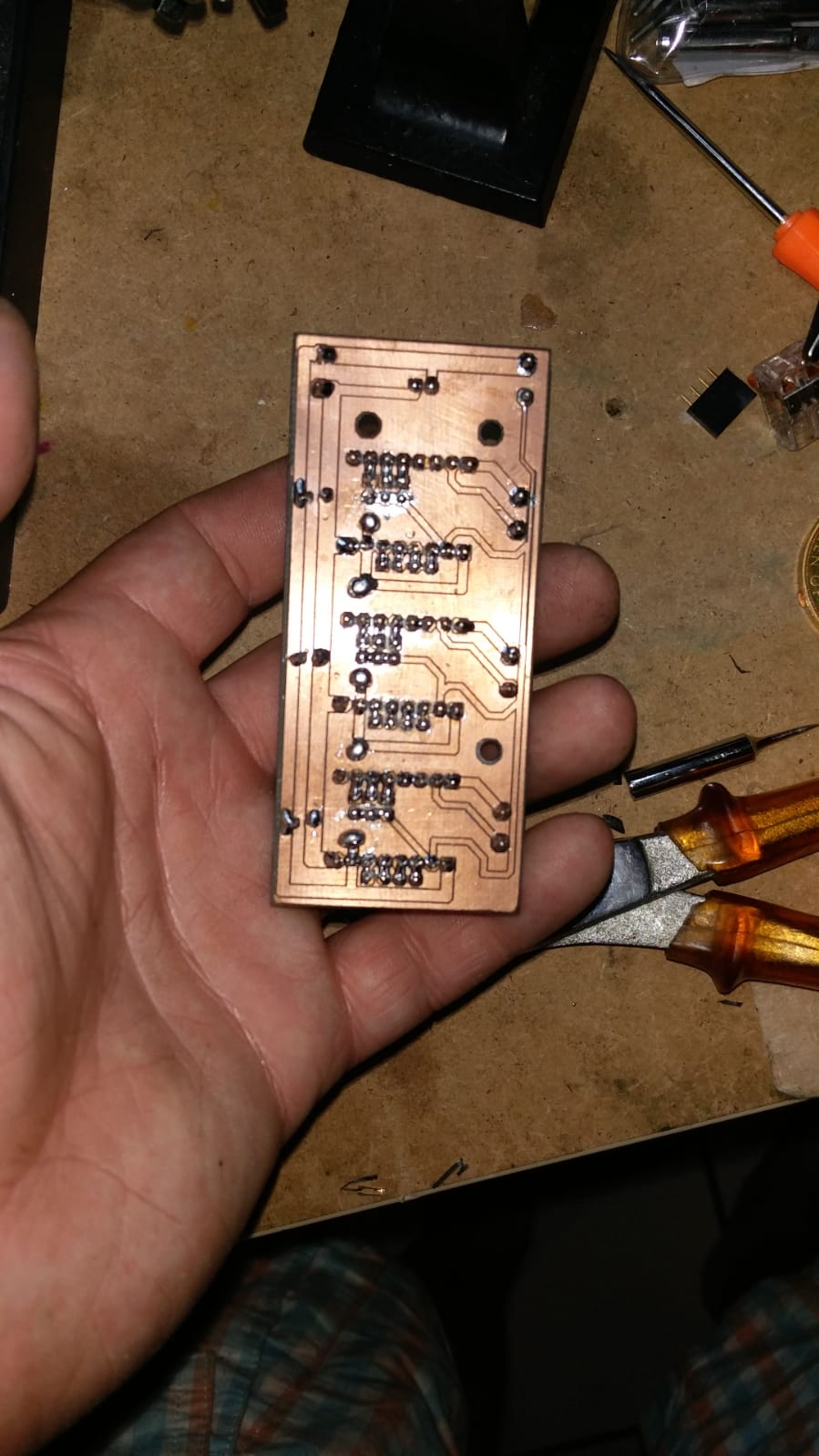

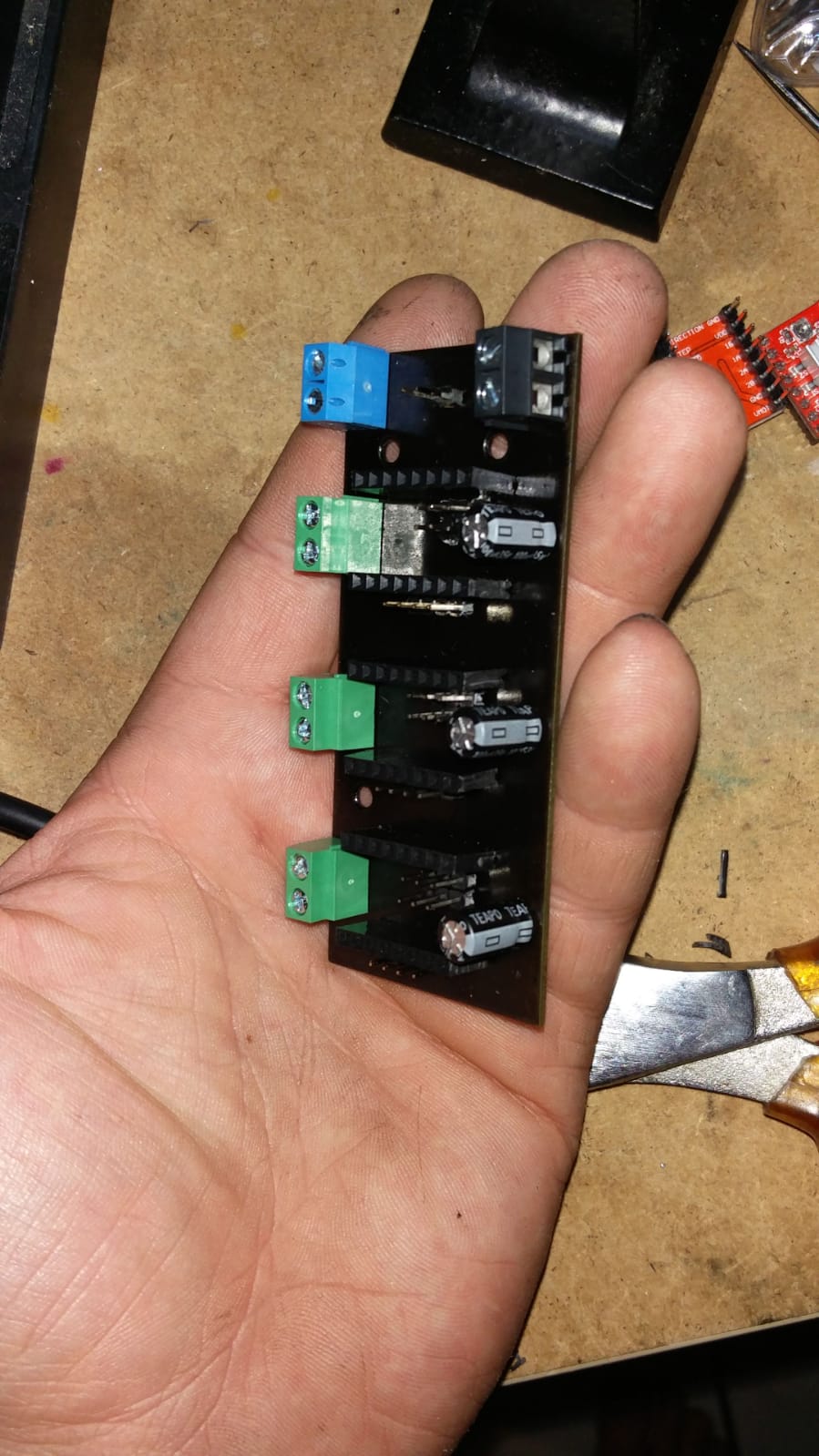

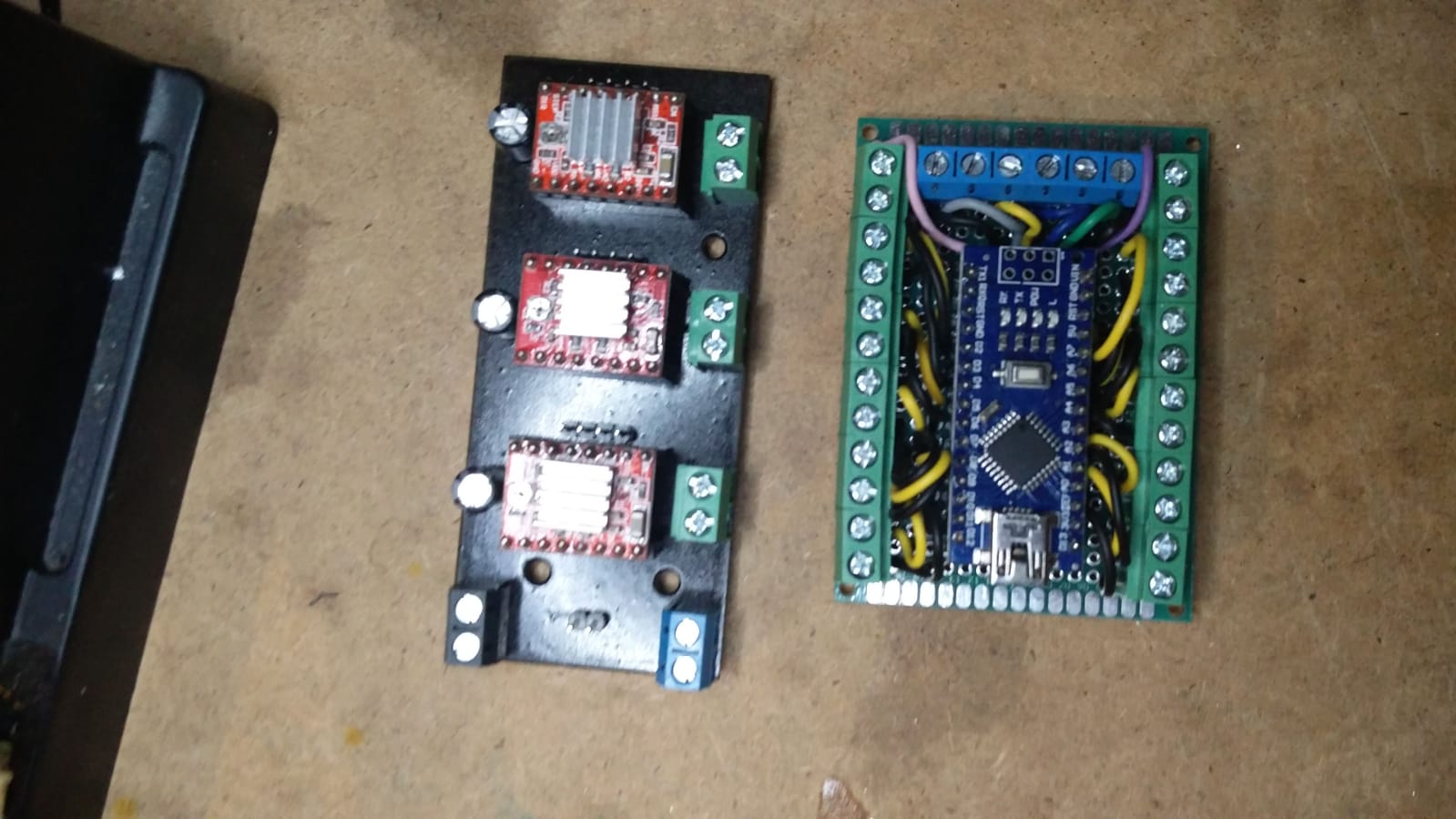

Diesmal hab ich meine selbst gefräste Treiber Platine für die Stepper Motoren zusammengelötet. Ich muss sagen ich bin begeistert wie gut das Platinen fräsen geht und wie gut sich das Löten lässt, ganz ohne Chemikalien Leiterplatinen Herstellen ist schon was verdammt feines.

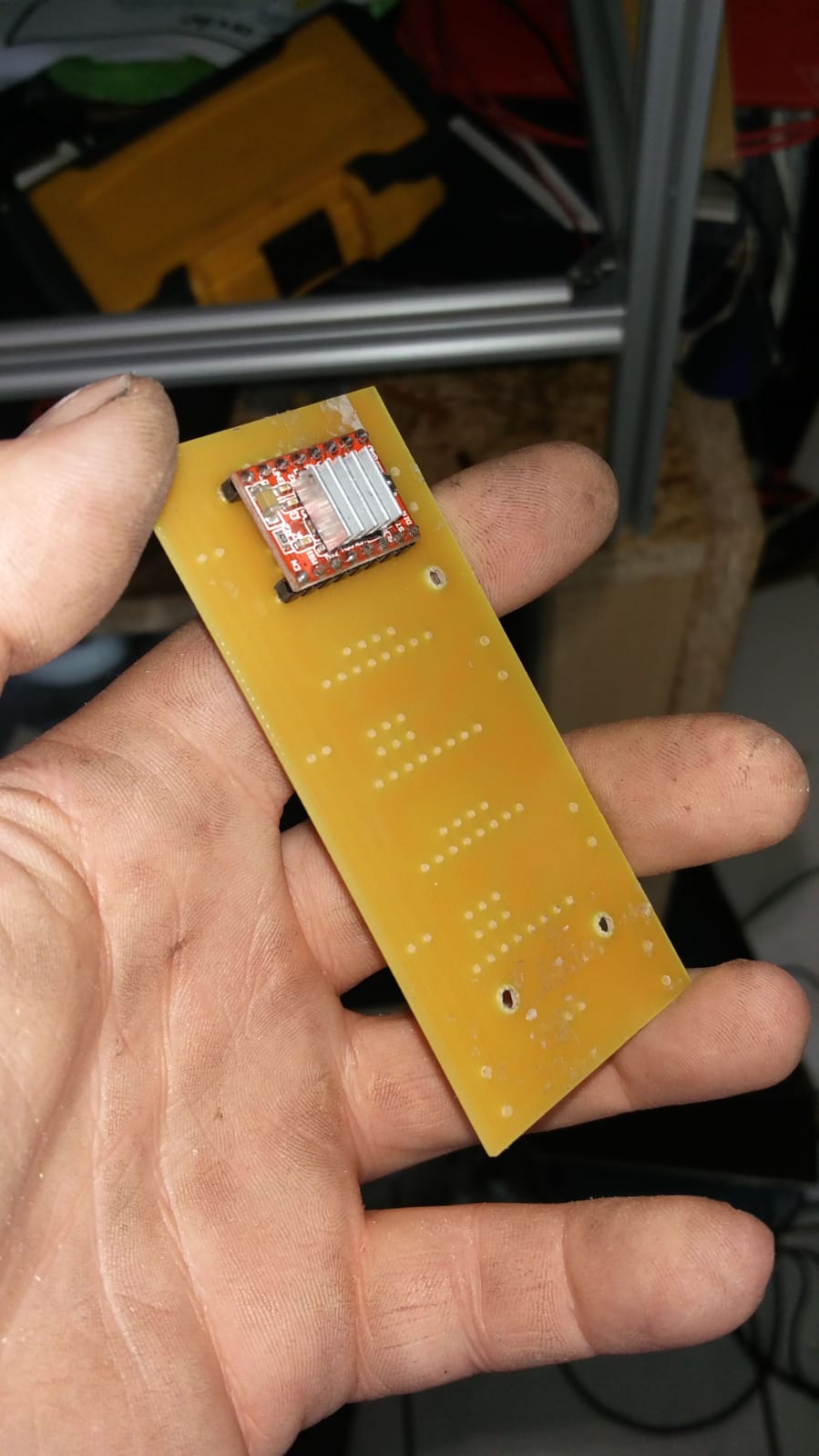

Erste tests ob die Löcher und die Abstände stimmen, exakt 2.545mm

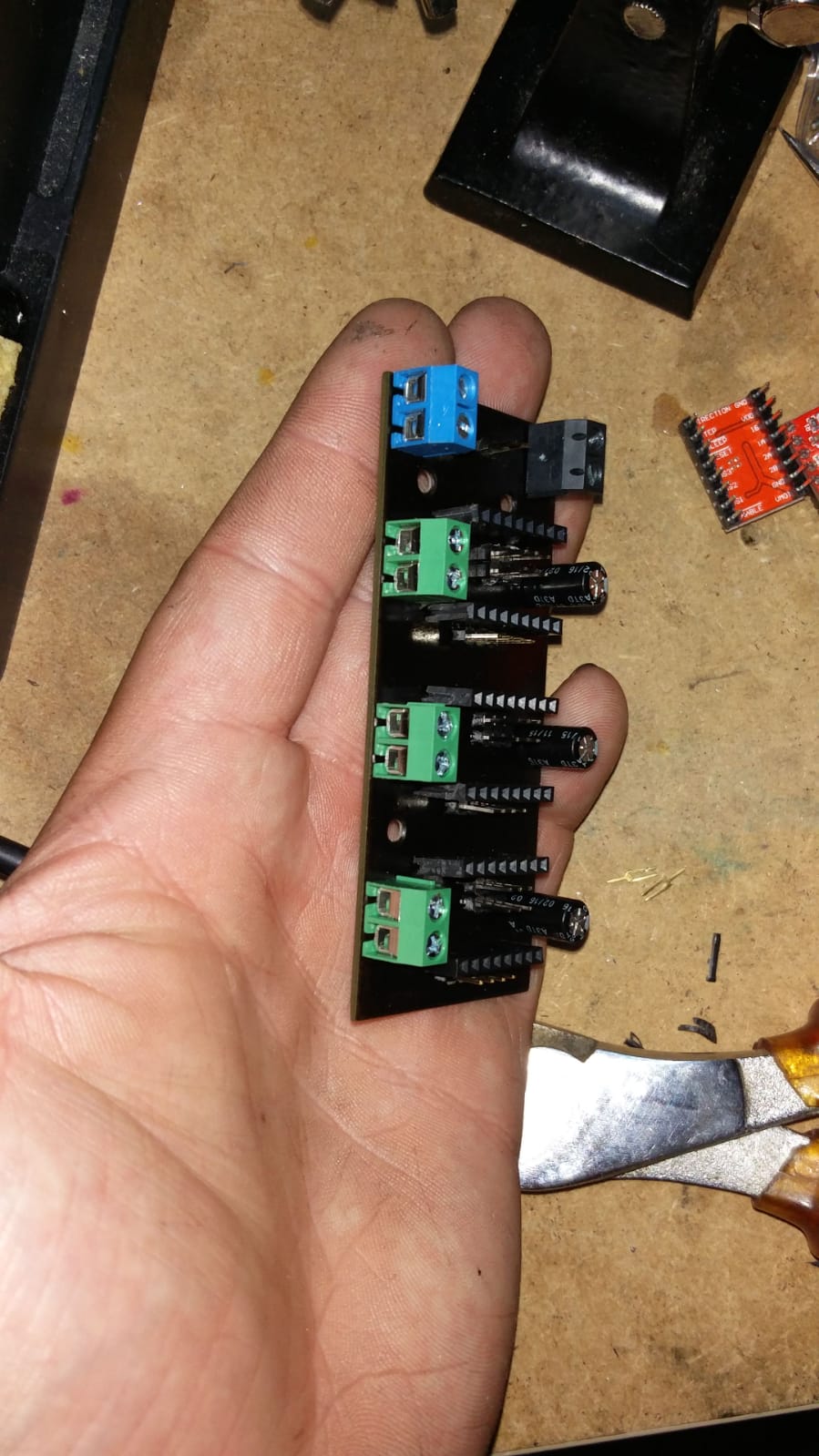

Noch schnell die Platine Schwarz Lackiert und zusammengelötet.

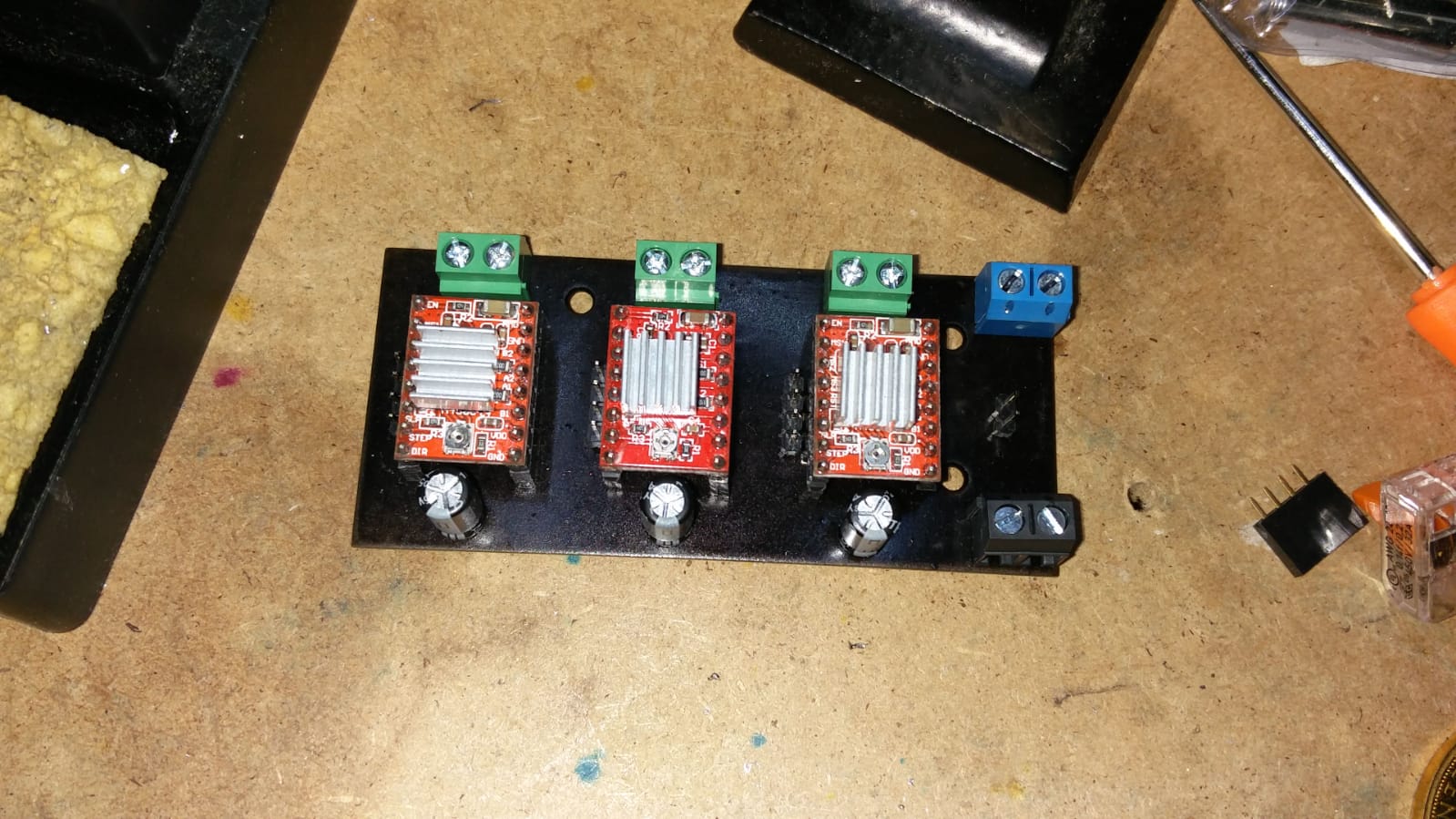

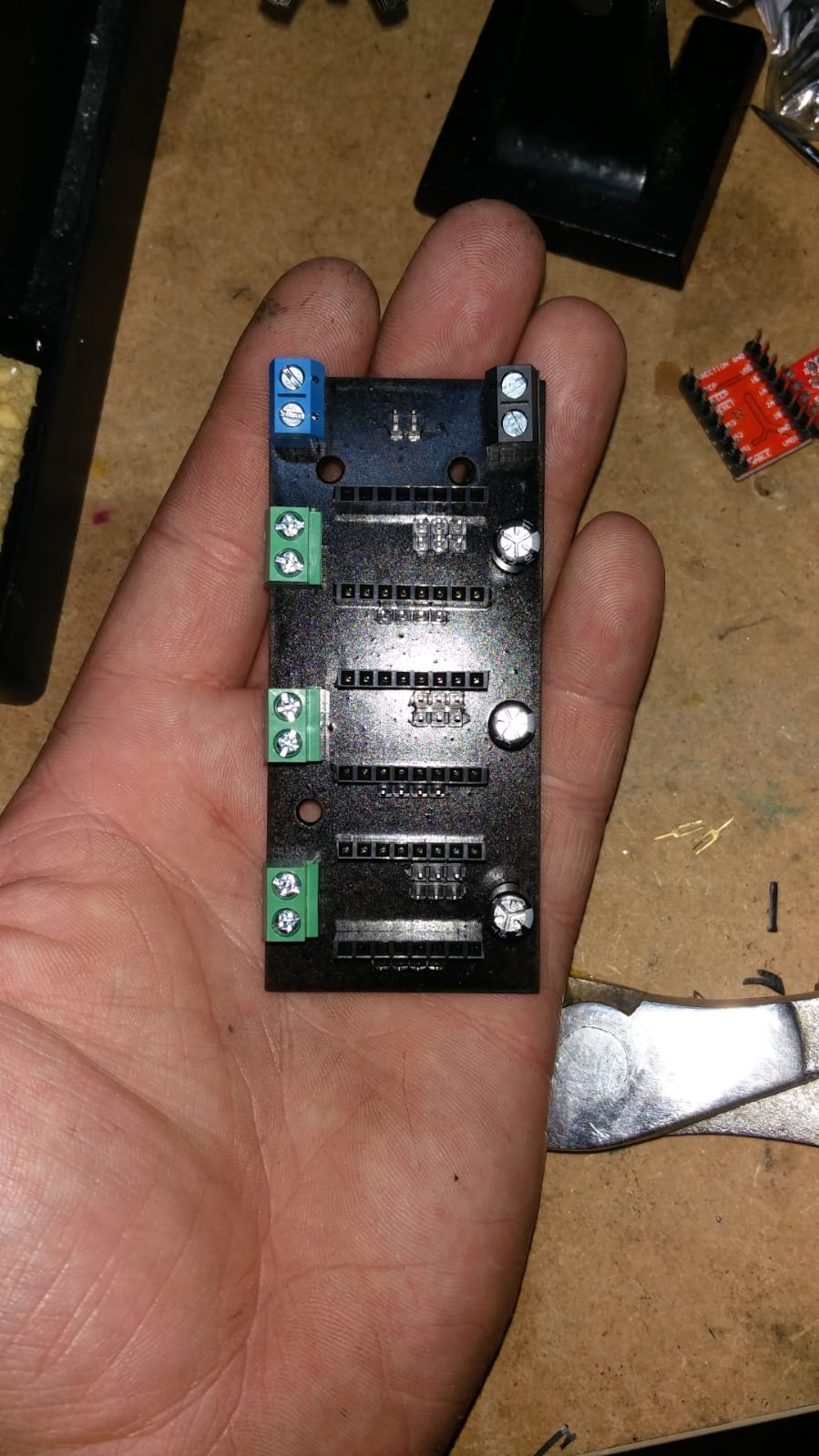

Und fertig ist der erste teil von meinem Modularen CNC&3D Drucker Controller



[dekay55]

So es ist gekommen wie es kommen musst..... ich hab Blut geleckt was CNC Maschinen angeht und die Proxxon wurde zu klein, also hab mir nen Traum erfüllt gegen den die Proxxon reinstes Kinderspielzeug ist.

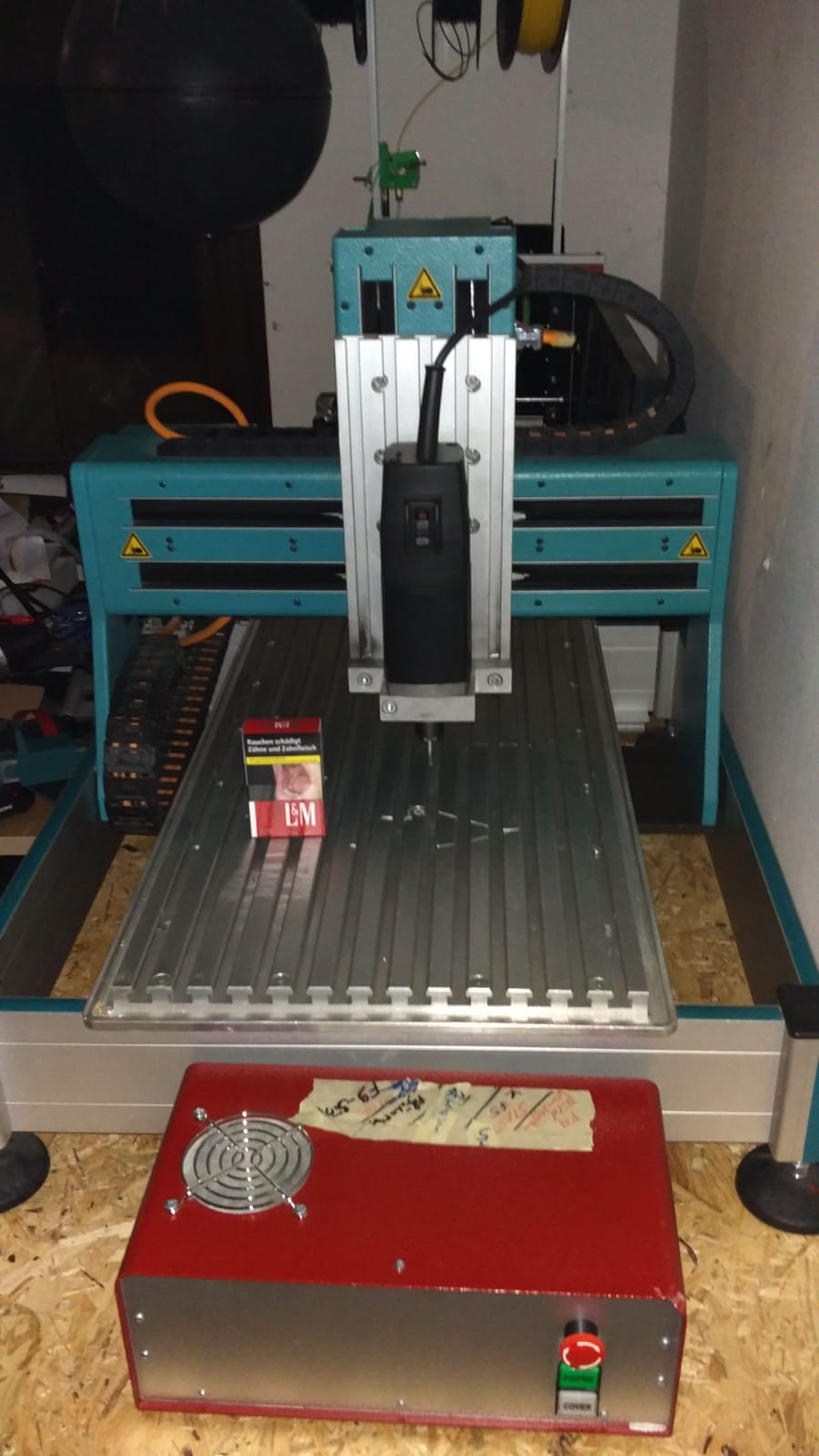

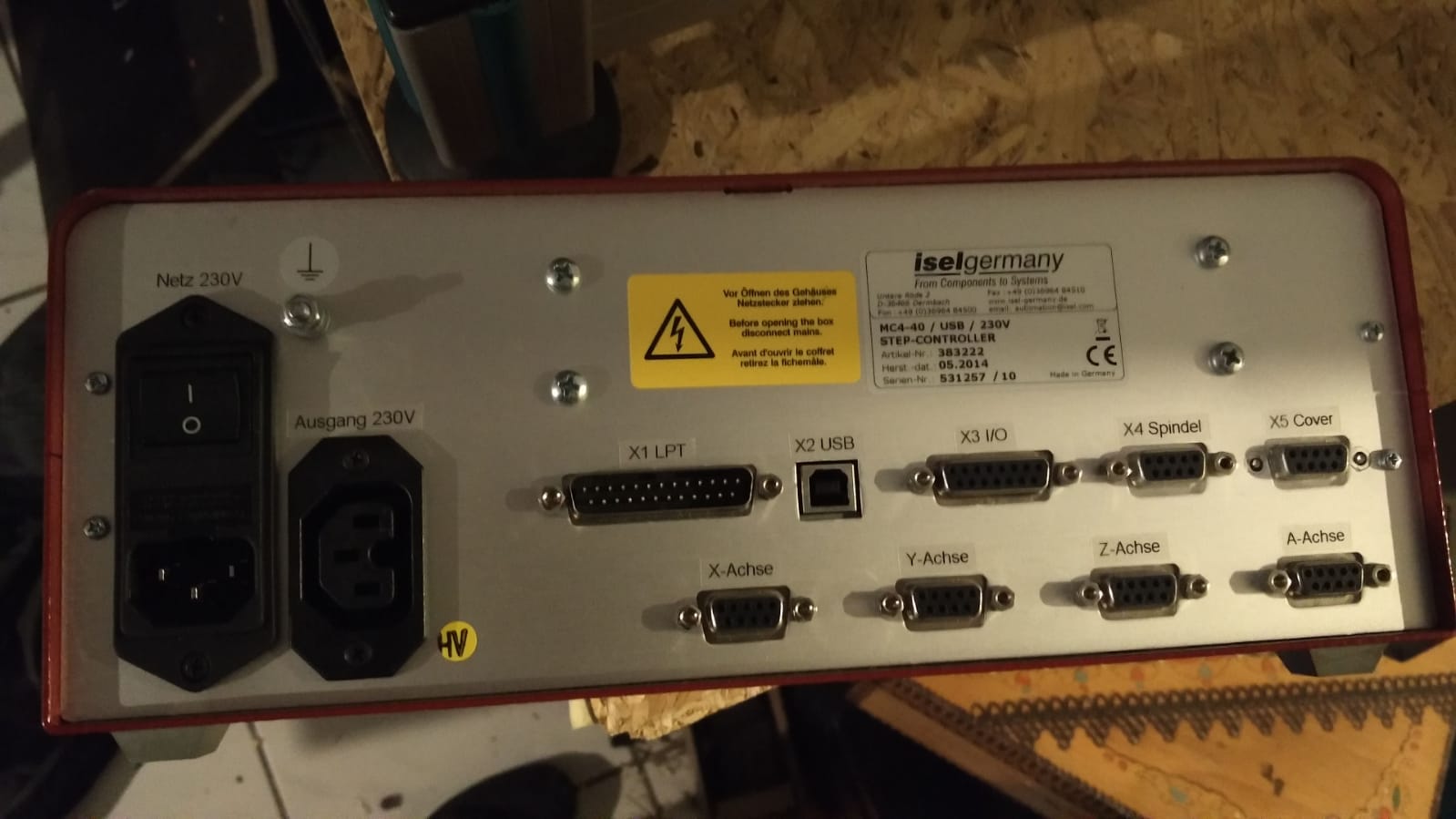

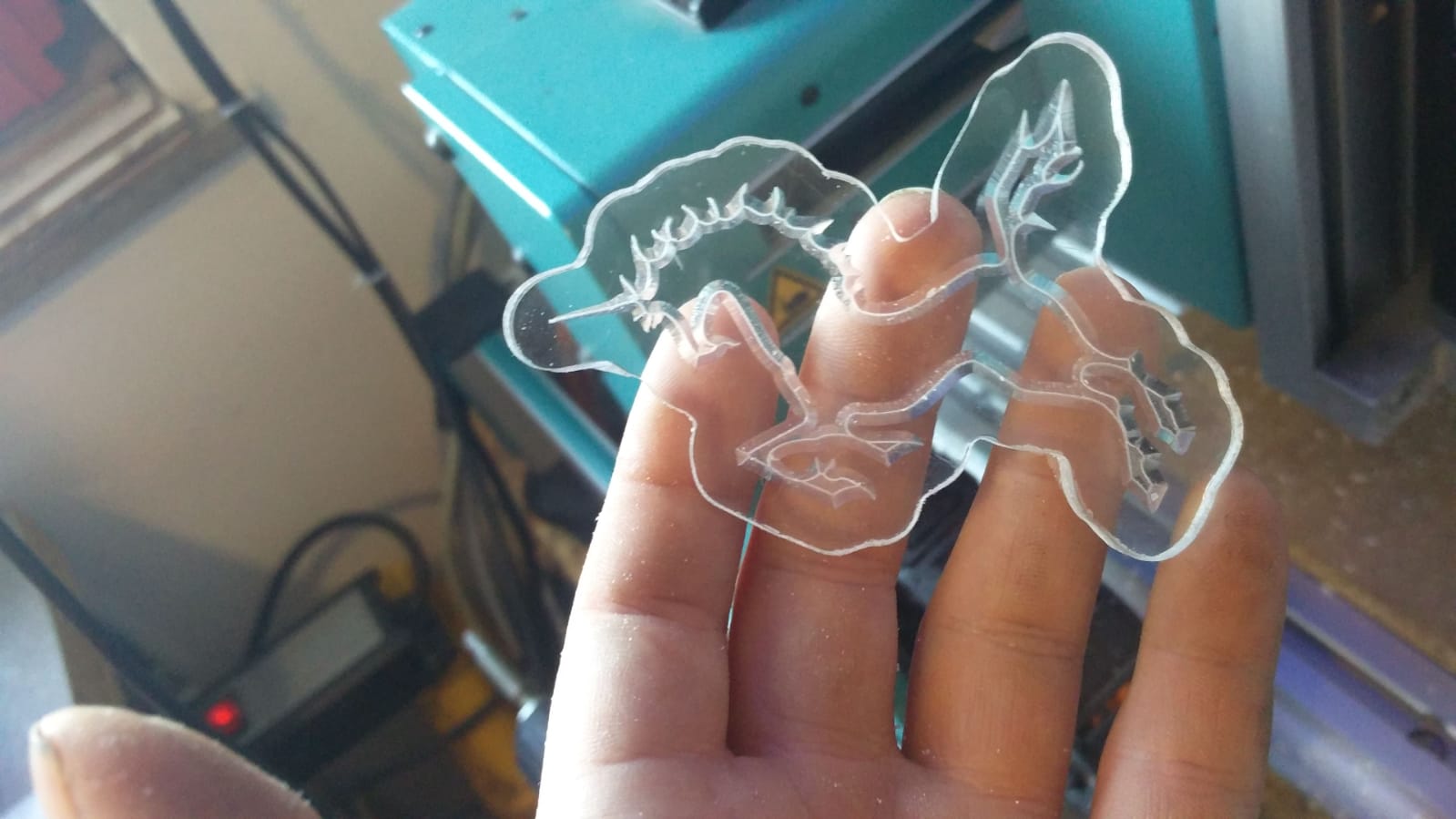

Eine ISEL (Industrie) Portalfräse in Massiv Stahlbauweise mit ner 1Kw Kress Frässpindel, 500*400*150mm Verfahrensweg. 2000mm/m Vorschub im Eilgang, Wiederholgenauigkeit 0.0025mm Das Teil wurde grade Frisch überholt bei ISEL und ist im quasi Neuwertigen Zustand, bis auf die macken im Tisch die aber nur Optischer Natur sind.

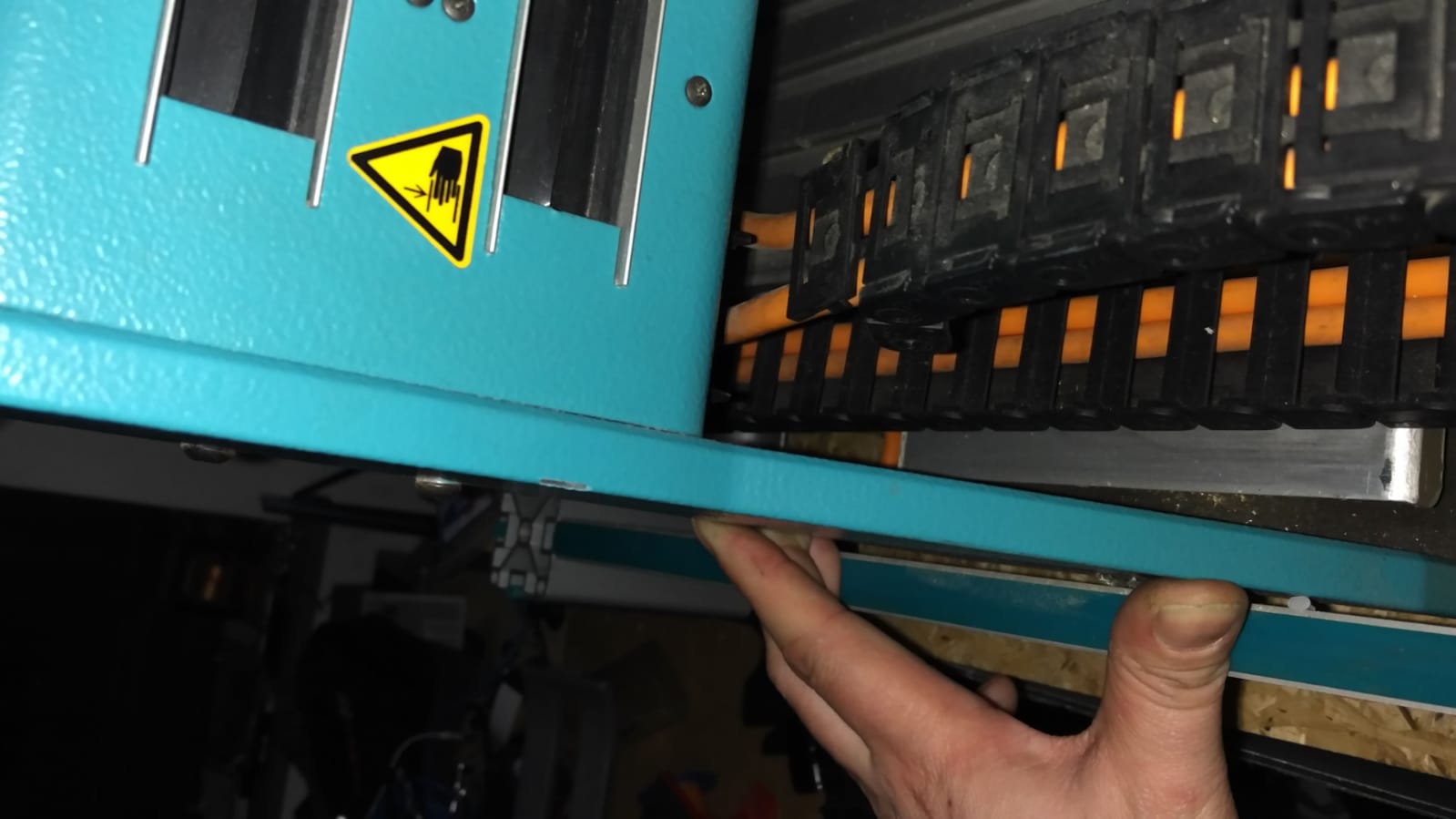

Sieht leichter aus als sie ist, knapp 100kilo wiegt das Biest. Da ich mir aber für die Proxxon schon nen CAD/CAM Programm und Steuerung gekauft hab und ich eingeübt bin wollt ich die auch weiter benutzen. Also das gute Stück Modifizieren und meine Steuerung etwas umbauen damit ich das Teil benutzen kann.

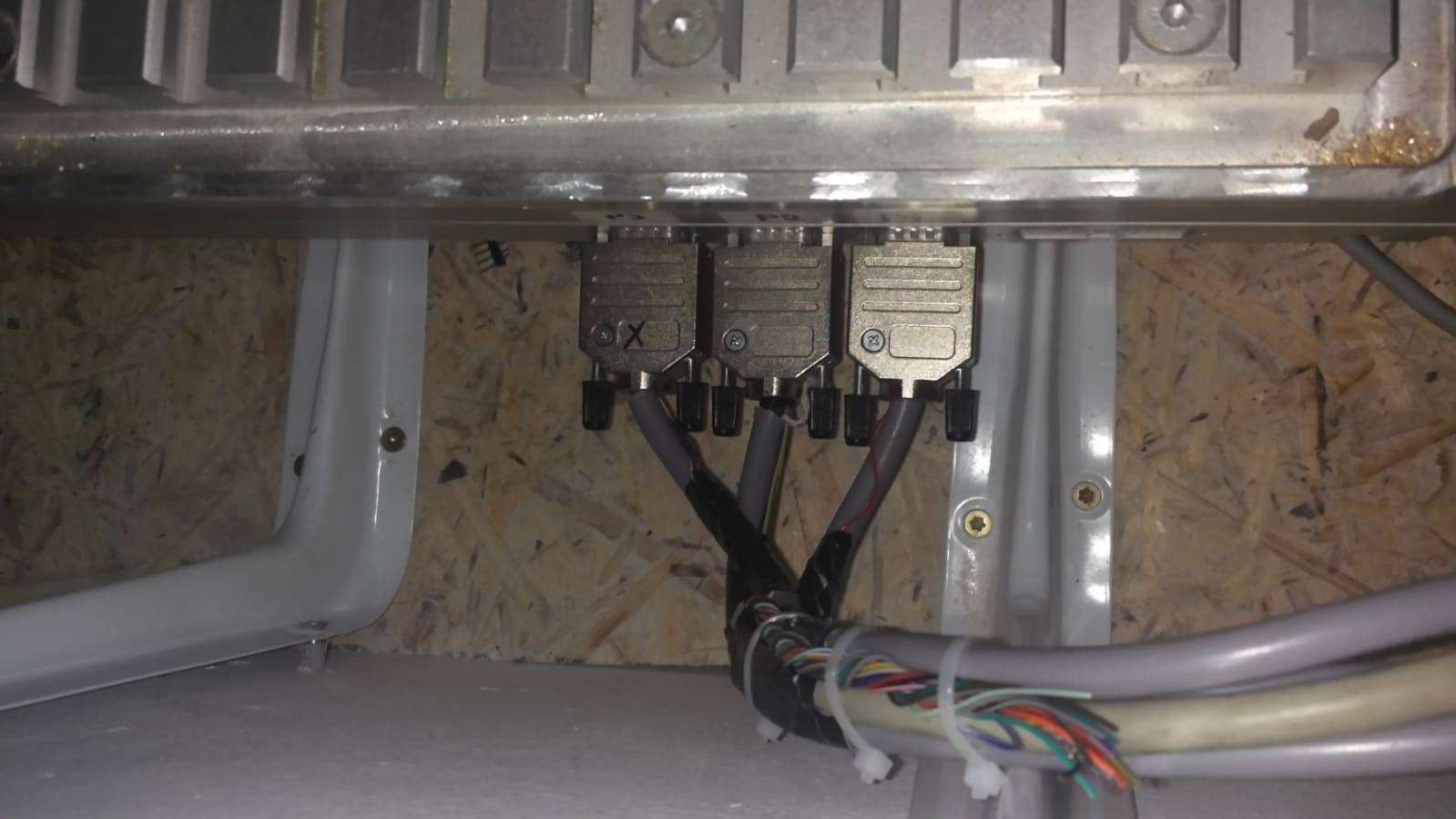

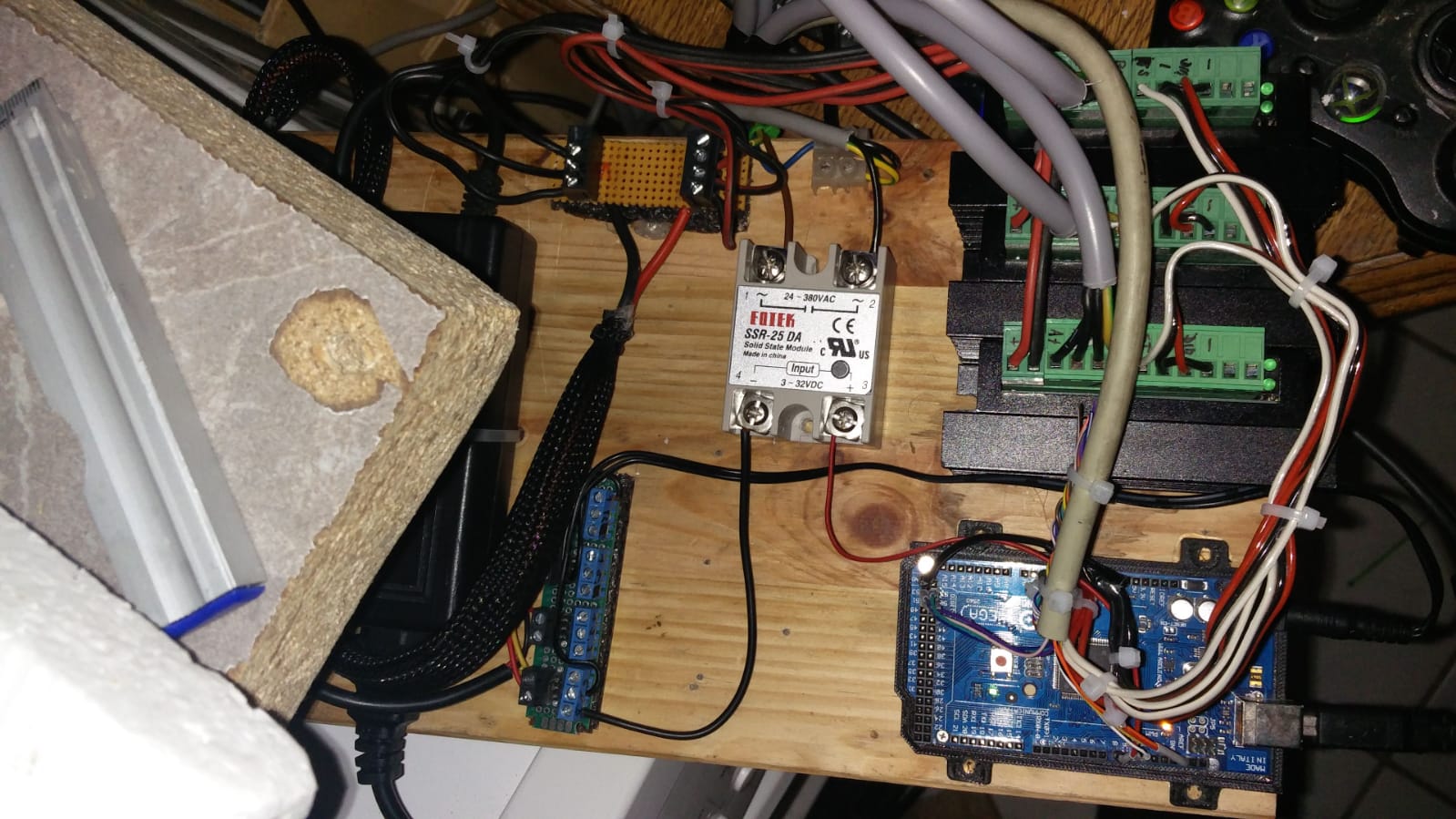

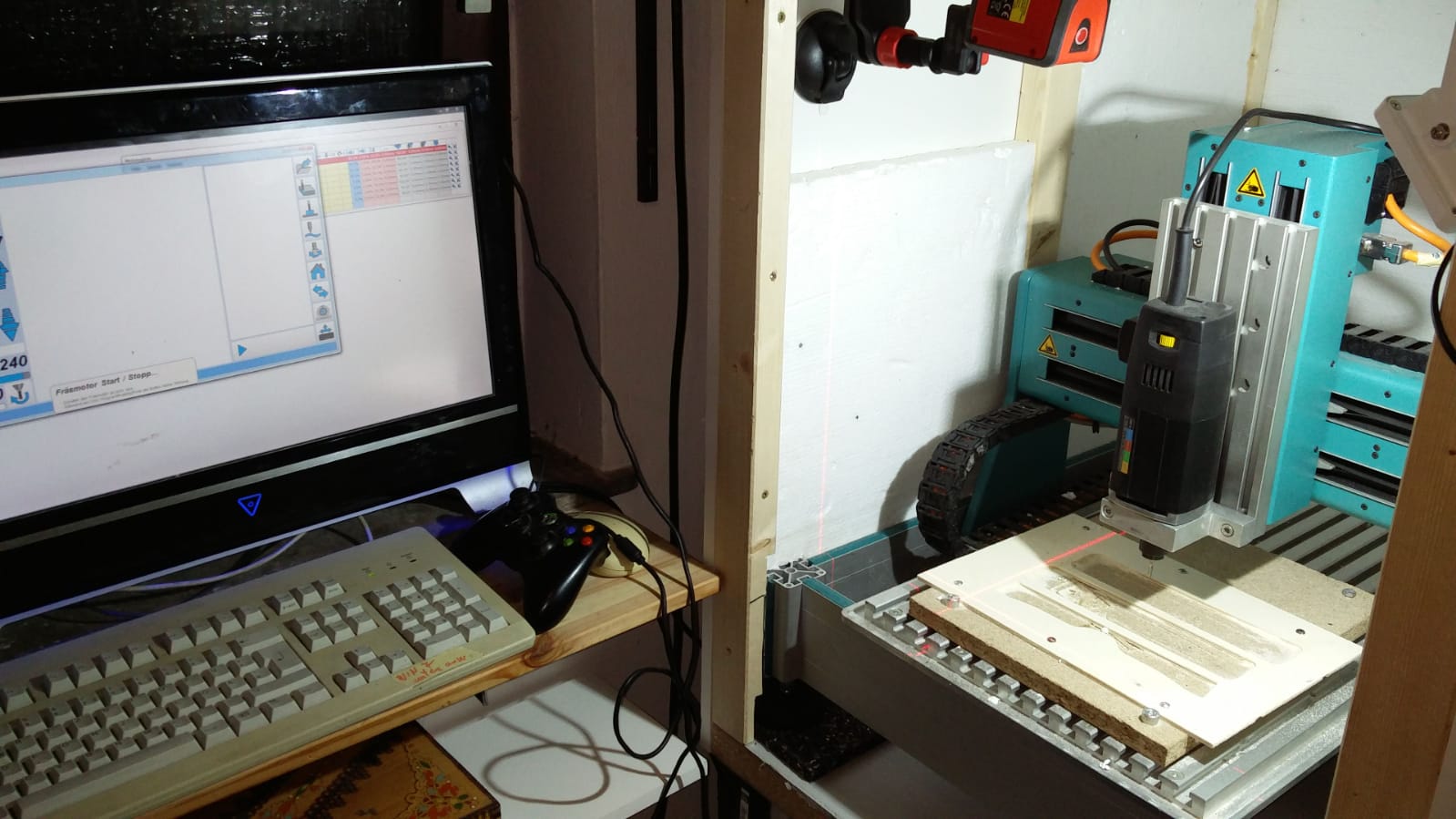

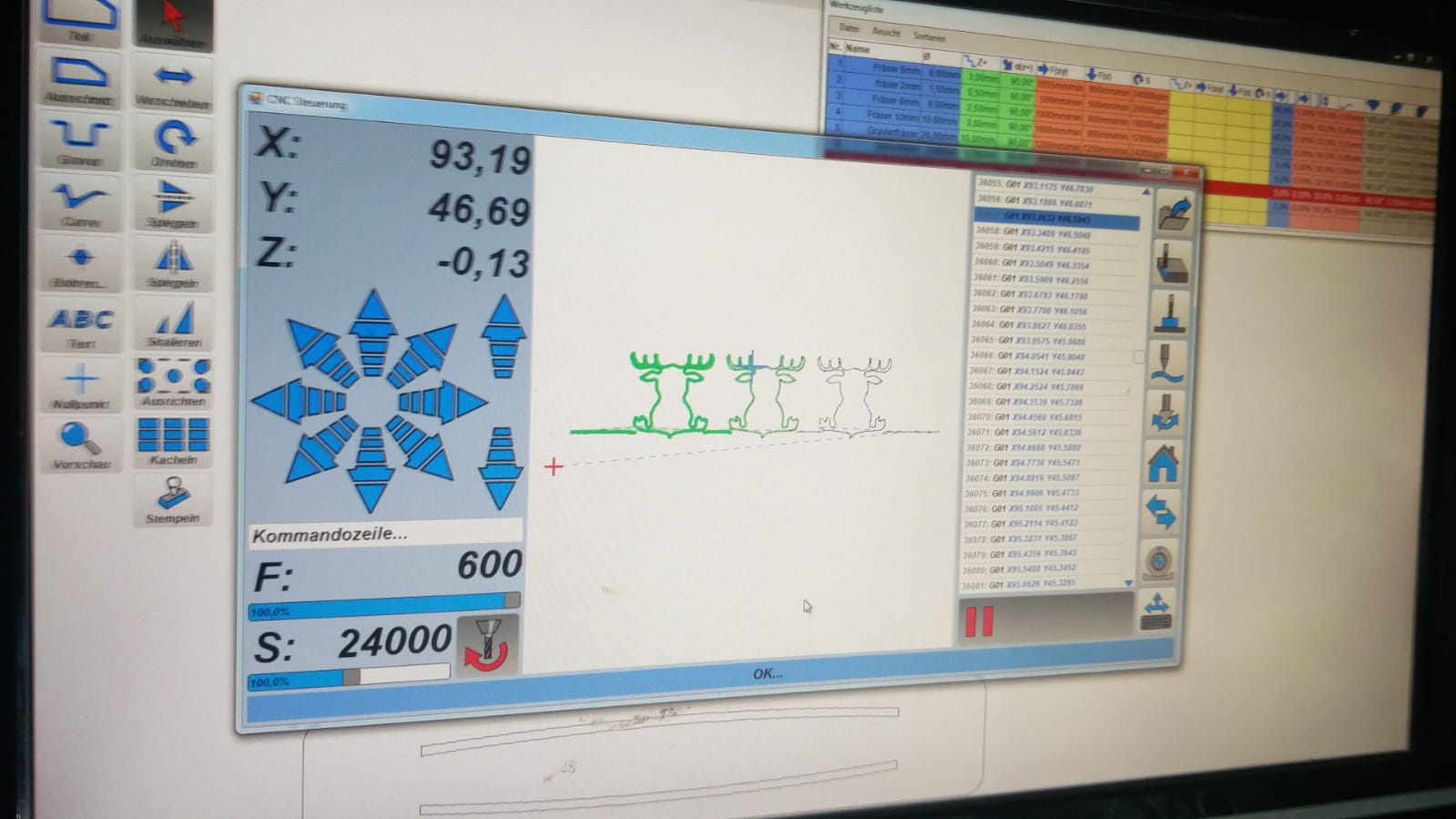

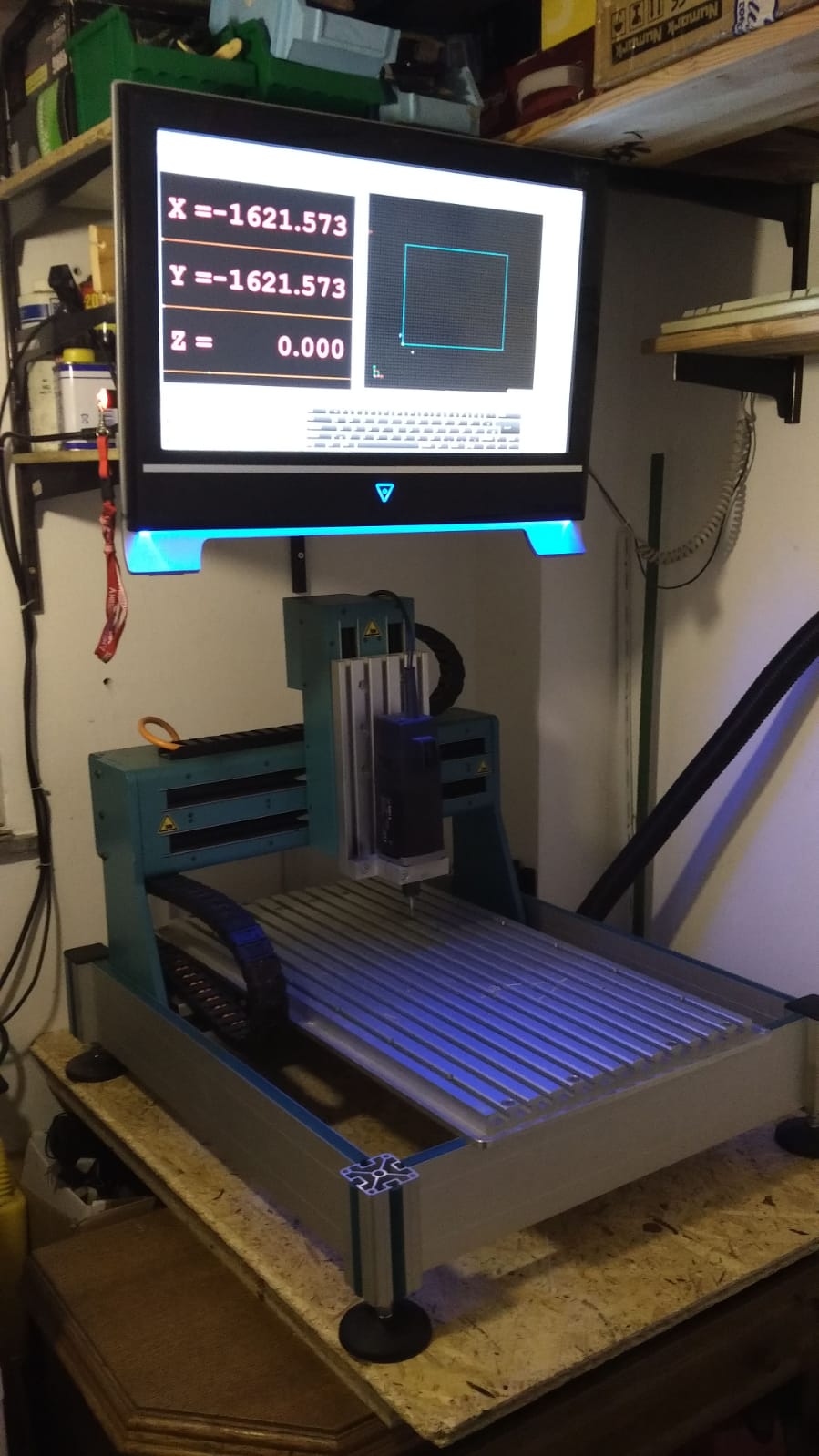

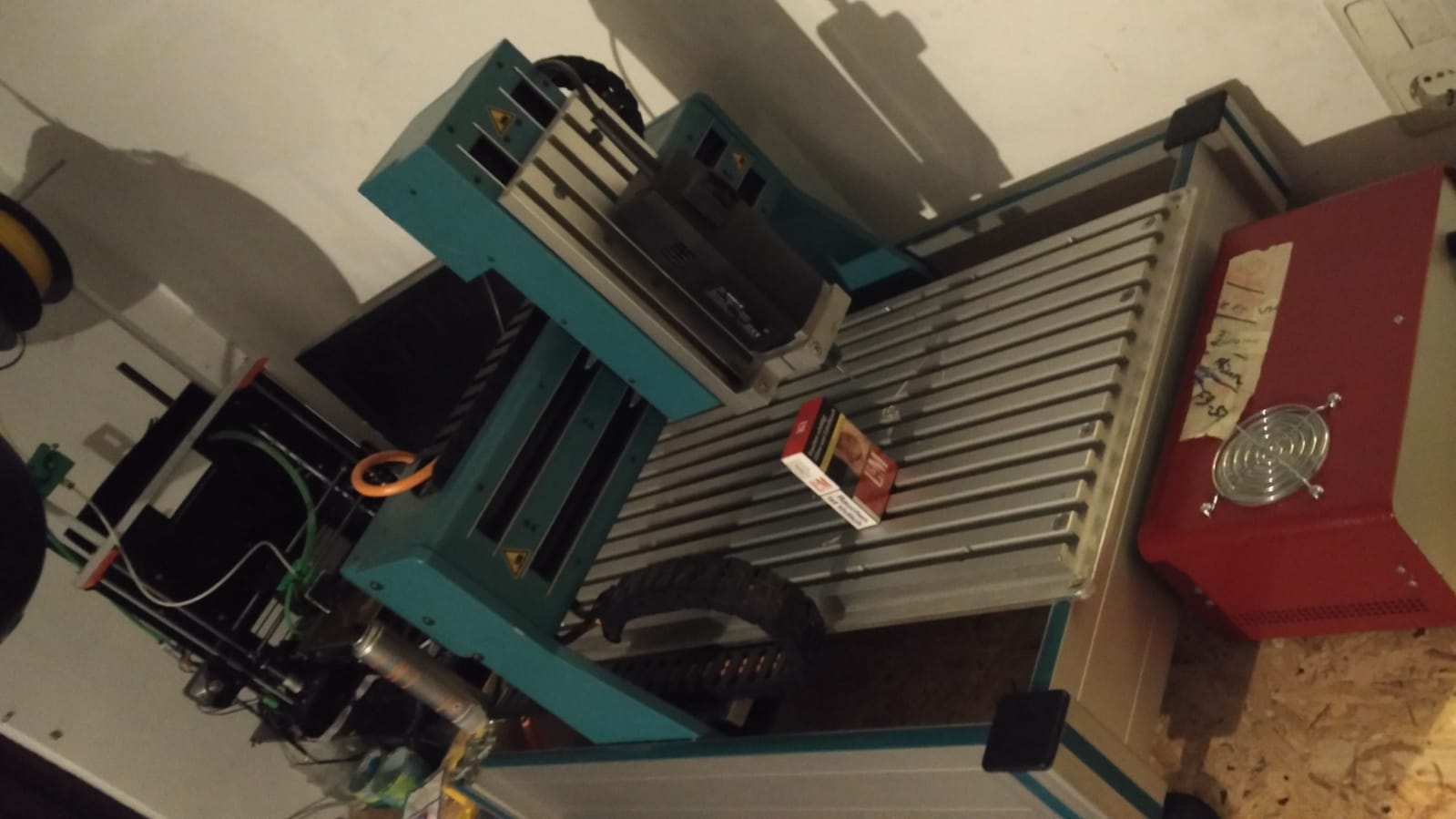

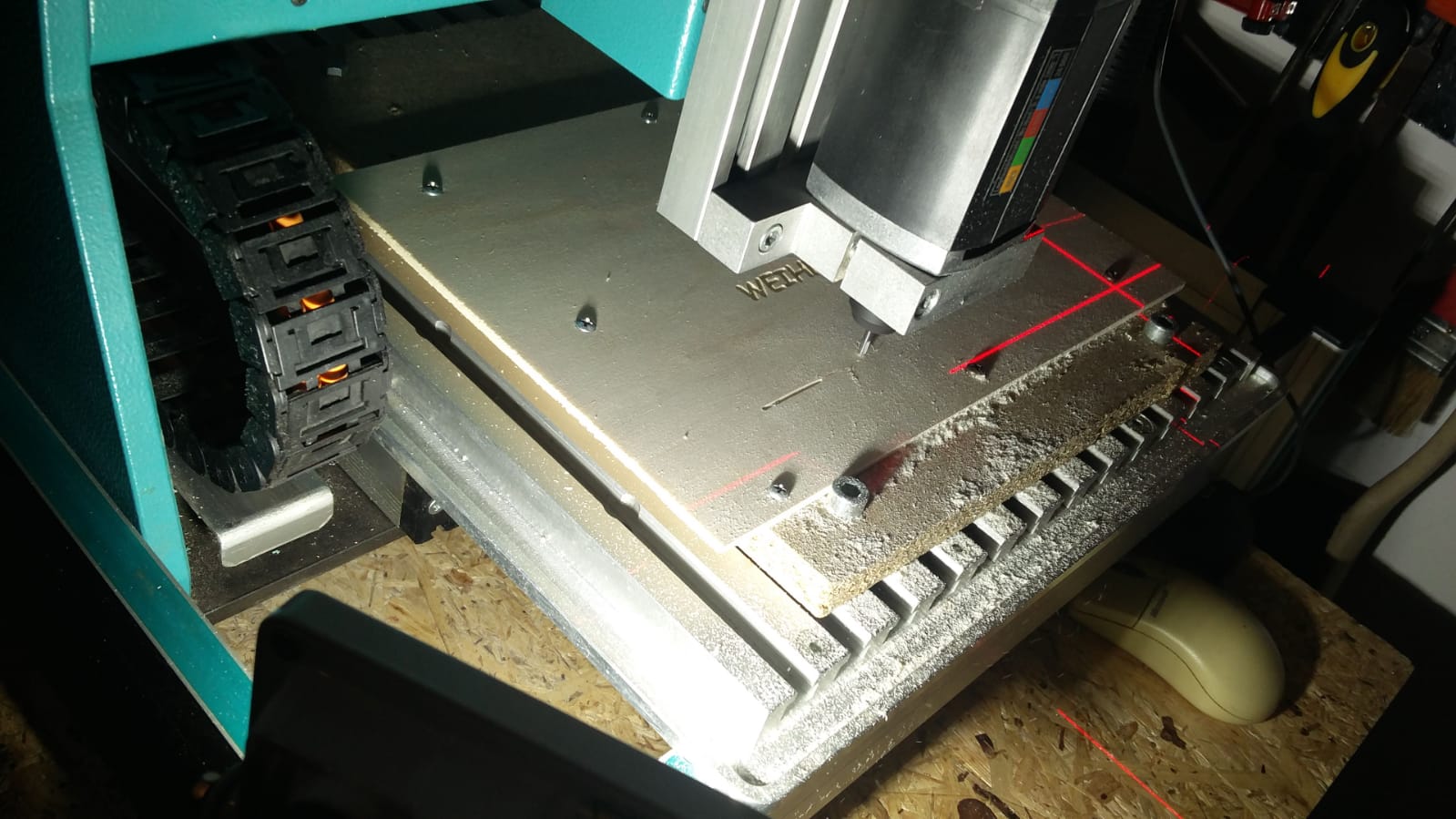

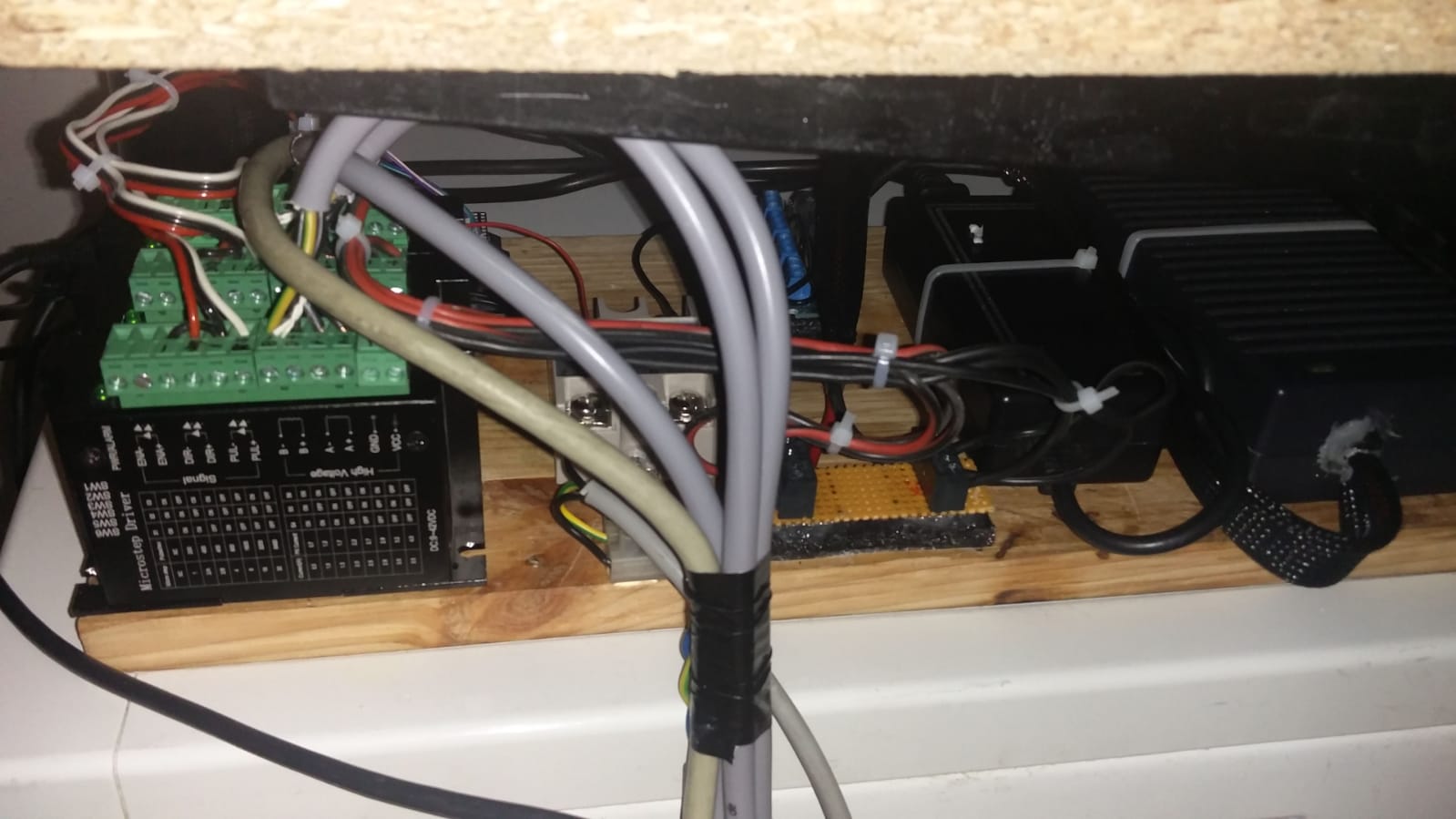

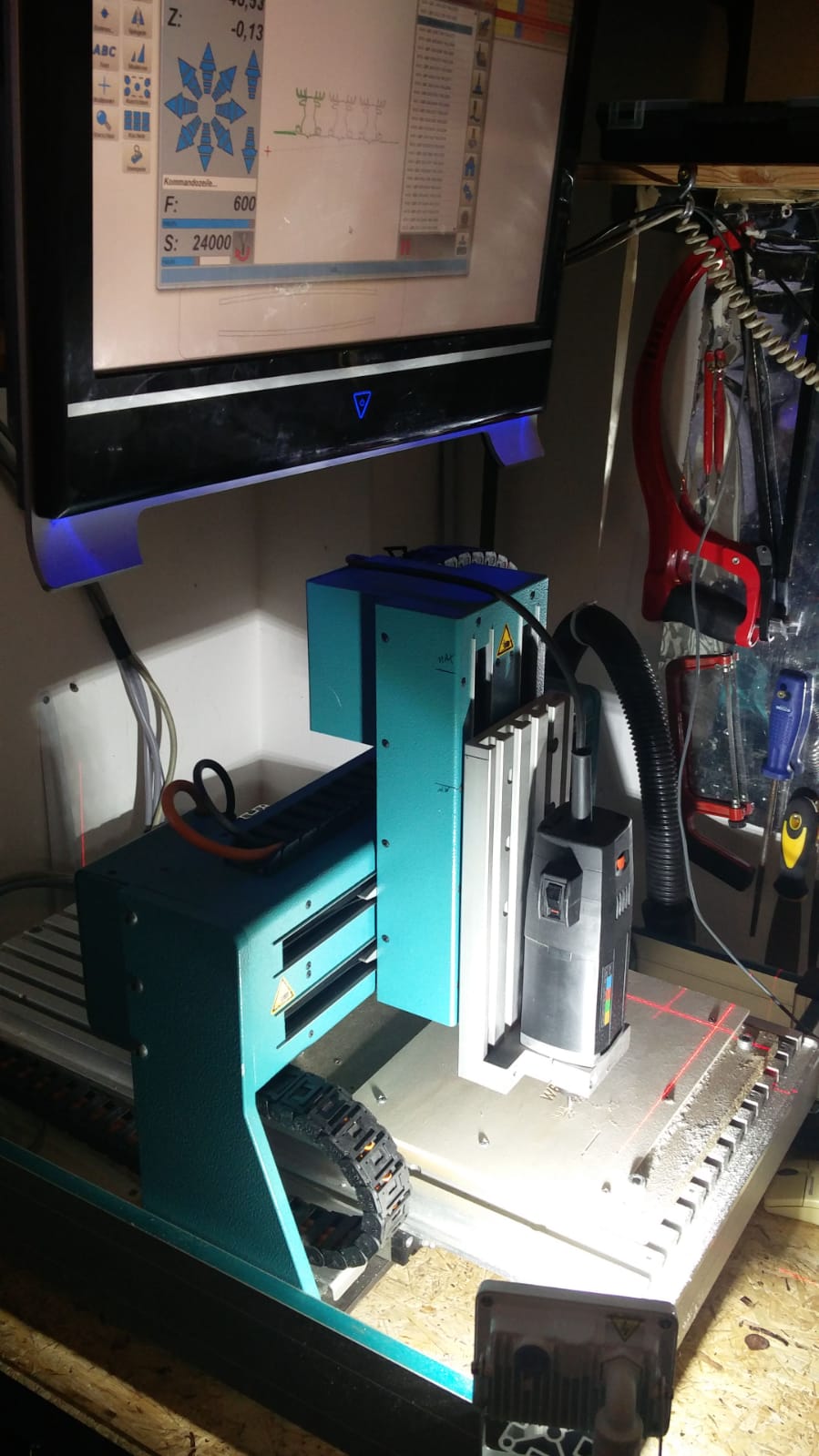

Und da steht sie nun. Der Rechner ist nen All in One mit 5 Punkt Touchscreen, zwar mit betagter Hardware aber es reicht vollkommen aus als Steuerrechner.

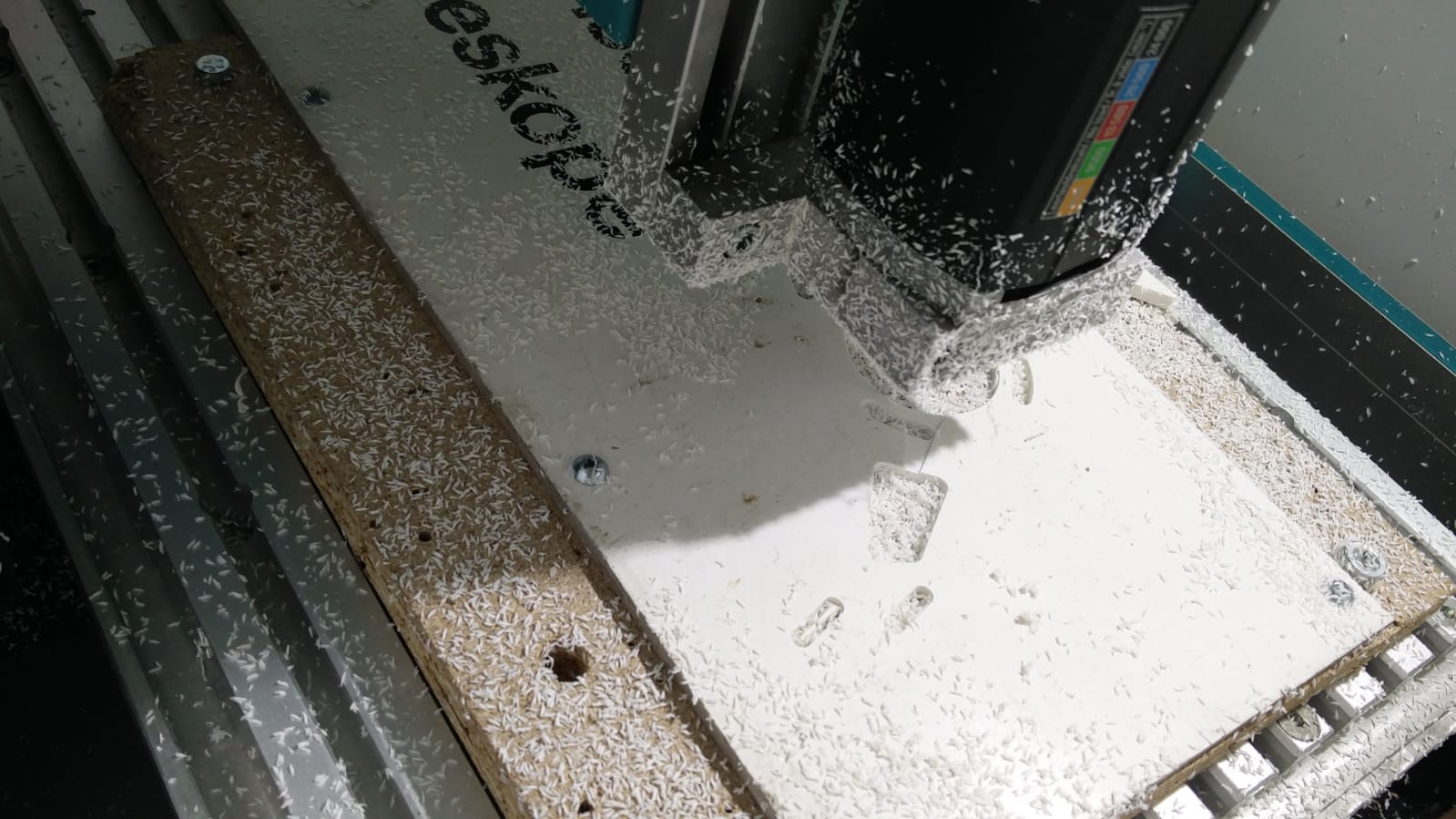

Gehäuse mit Schallschutz und co. hab ich vor dies Wochenende zu bauen, wenn ich denn dazu komm, heute hab ich sie das erste Mal in betrieb genommen und nen kleines Geschenk für ne Freundin Gebaut.

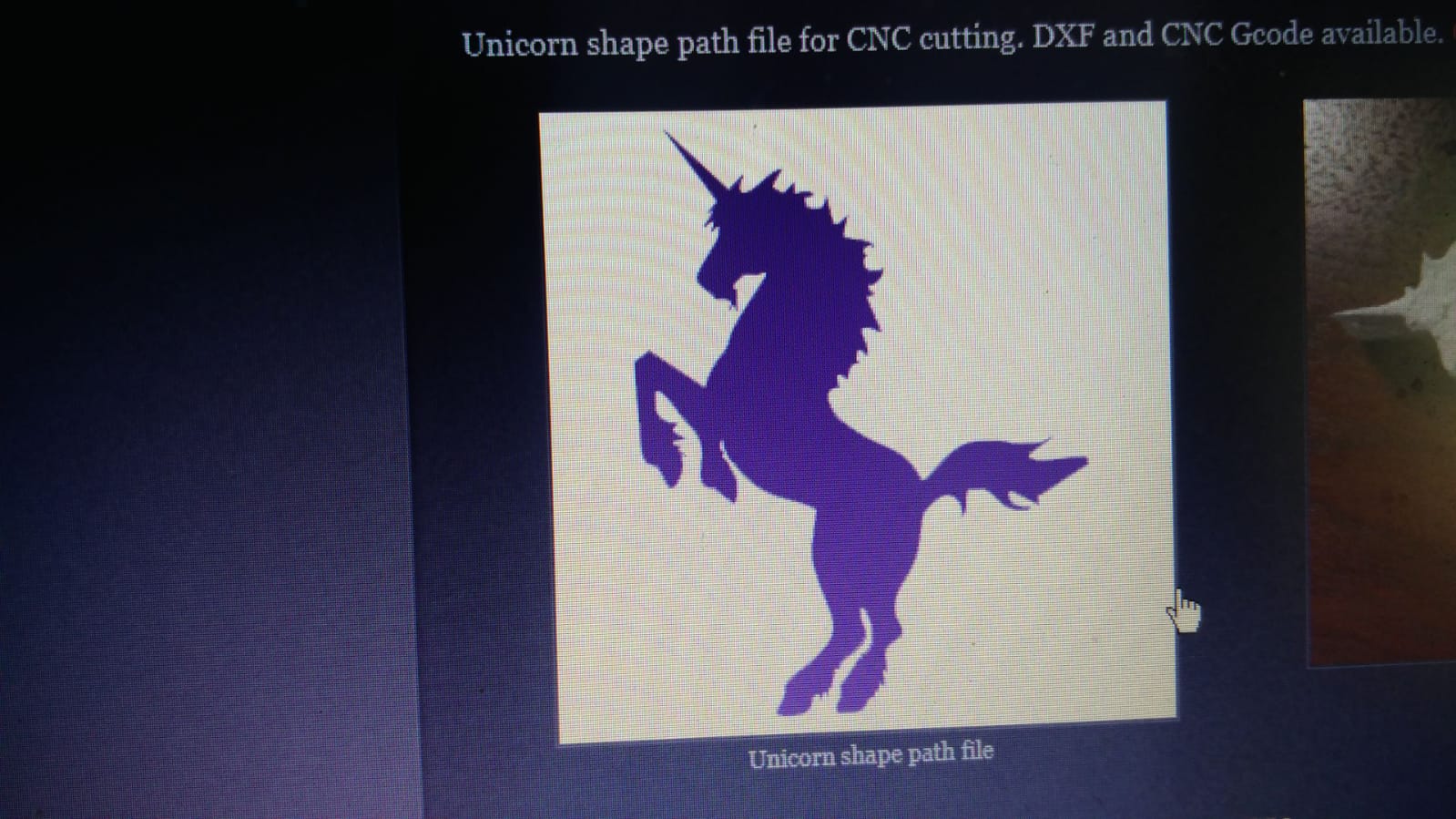

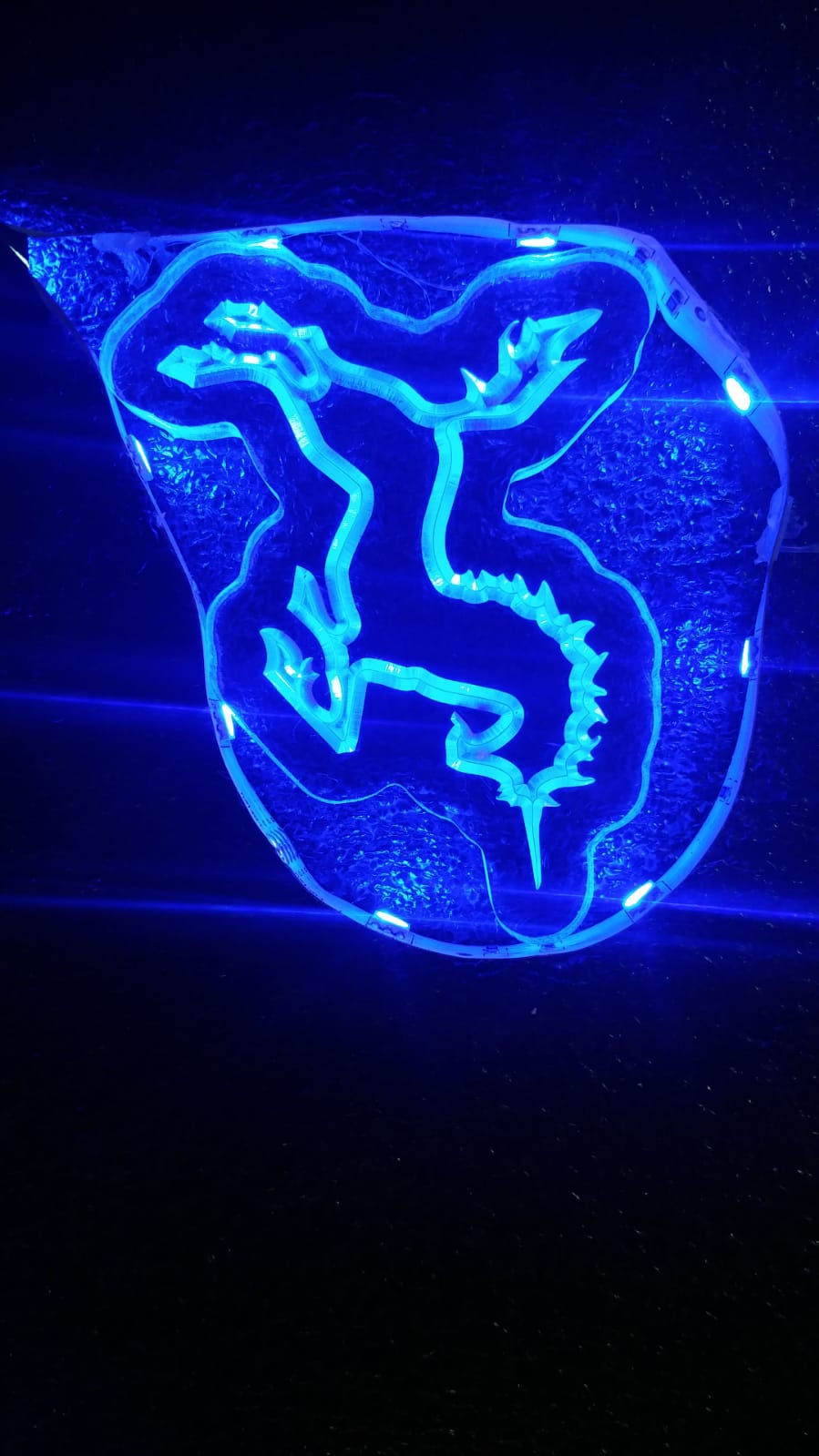

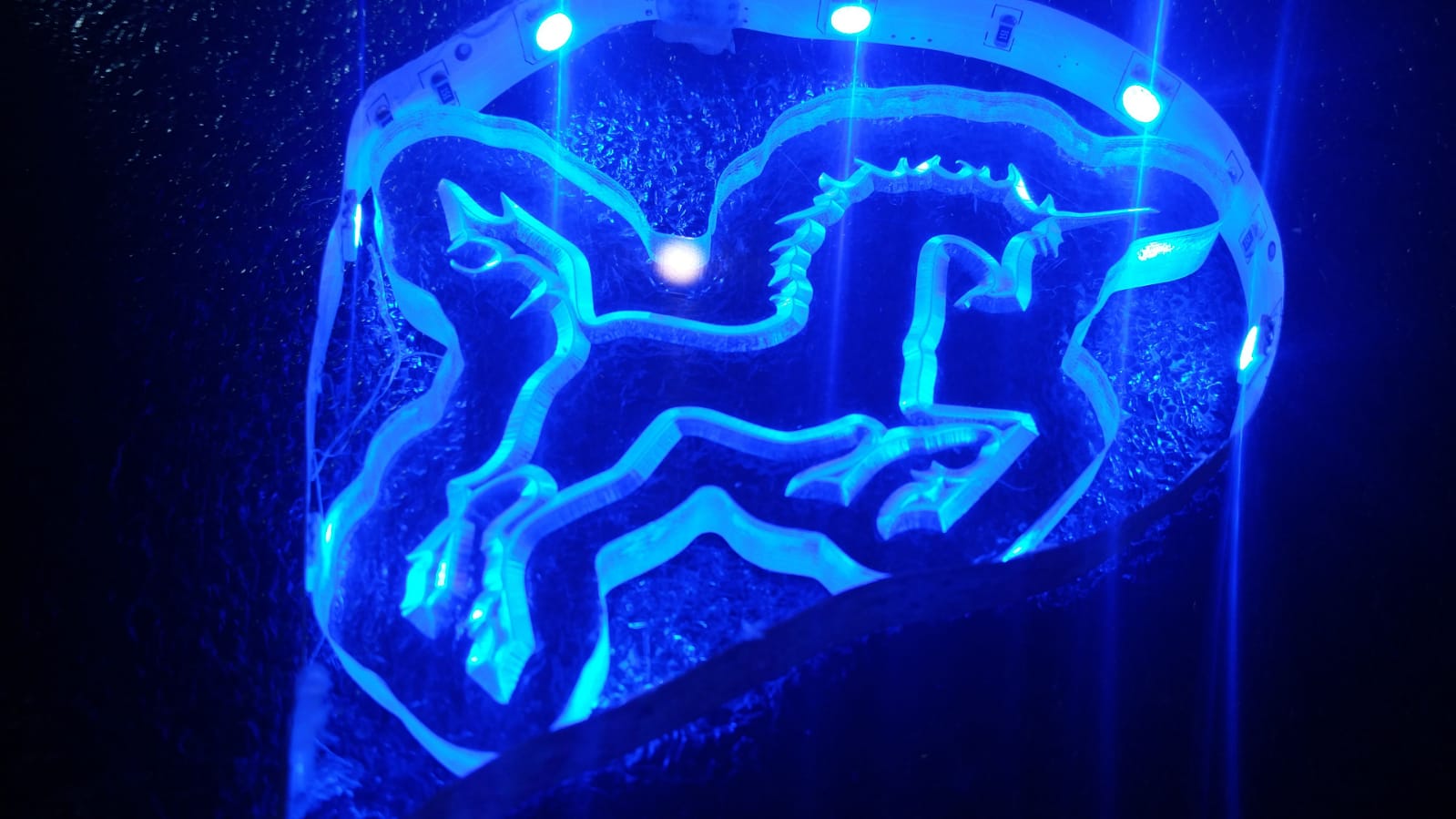

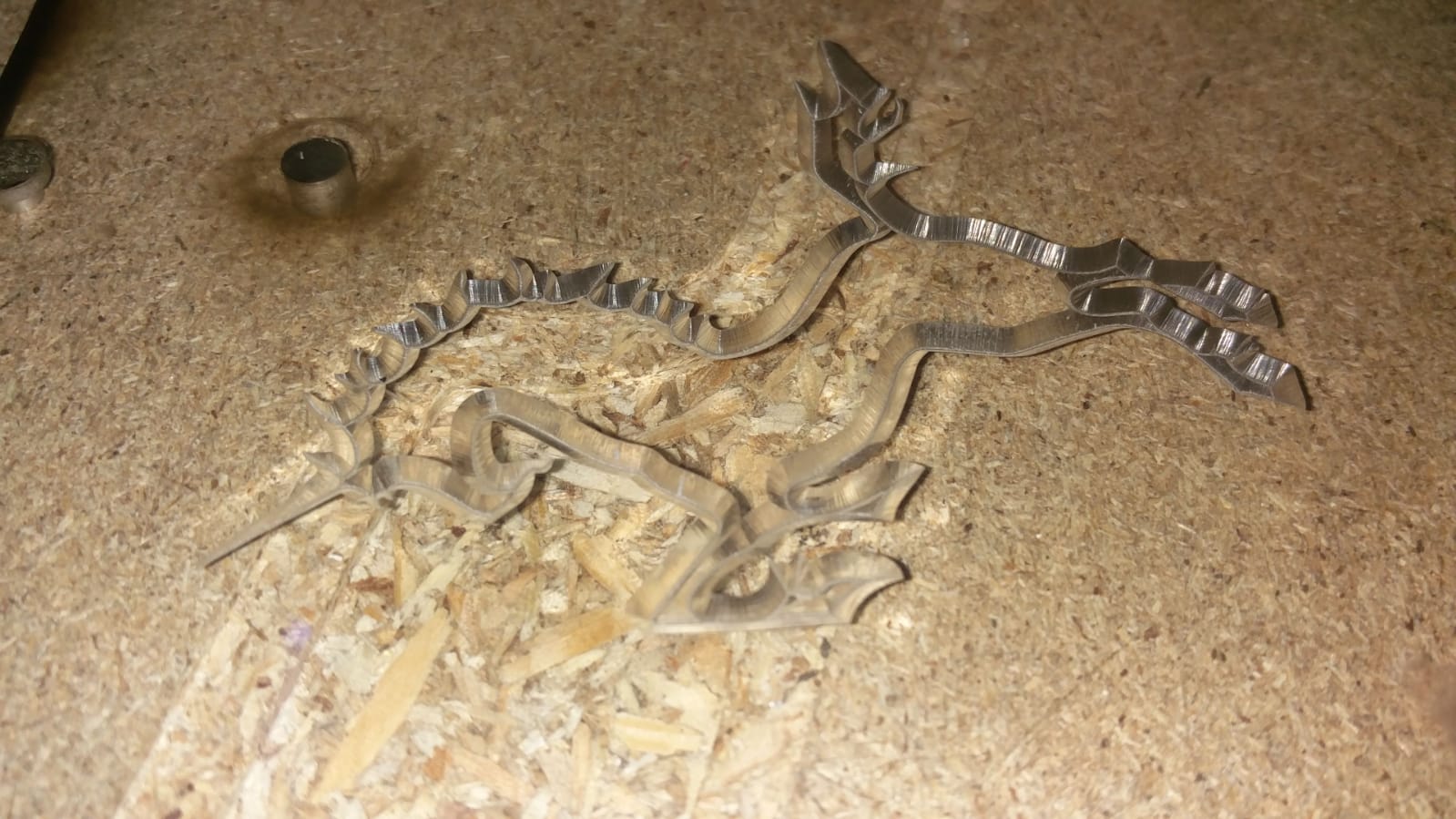

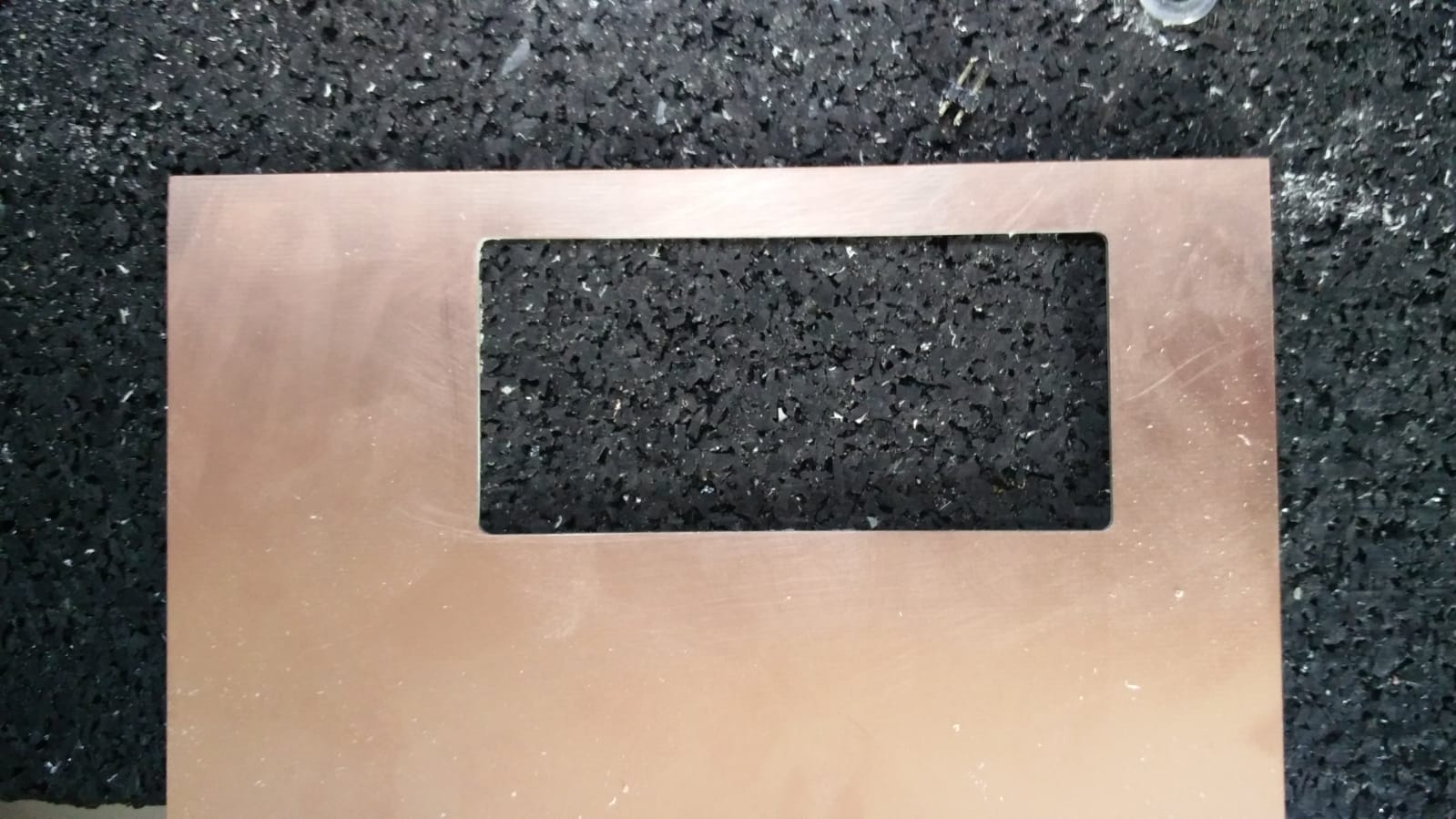

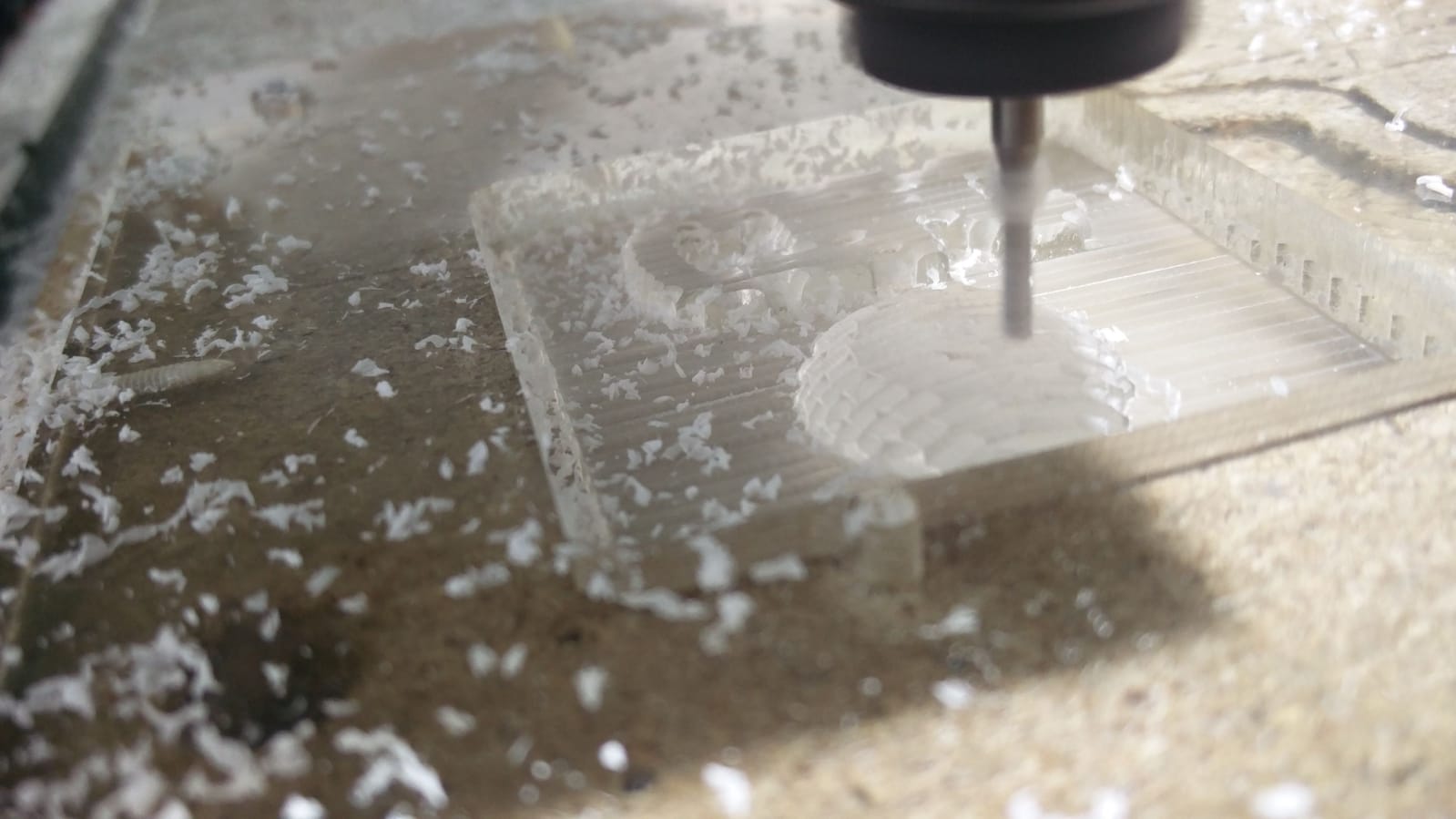

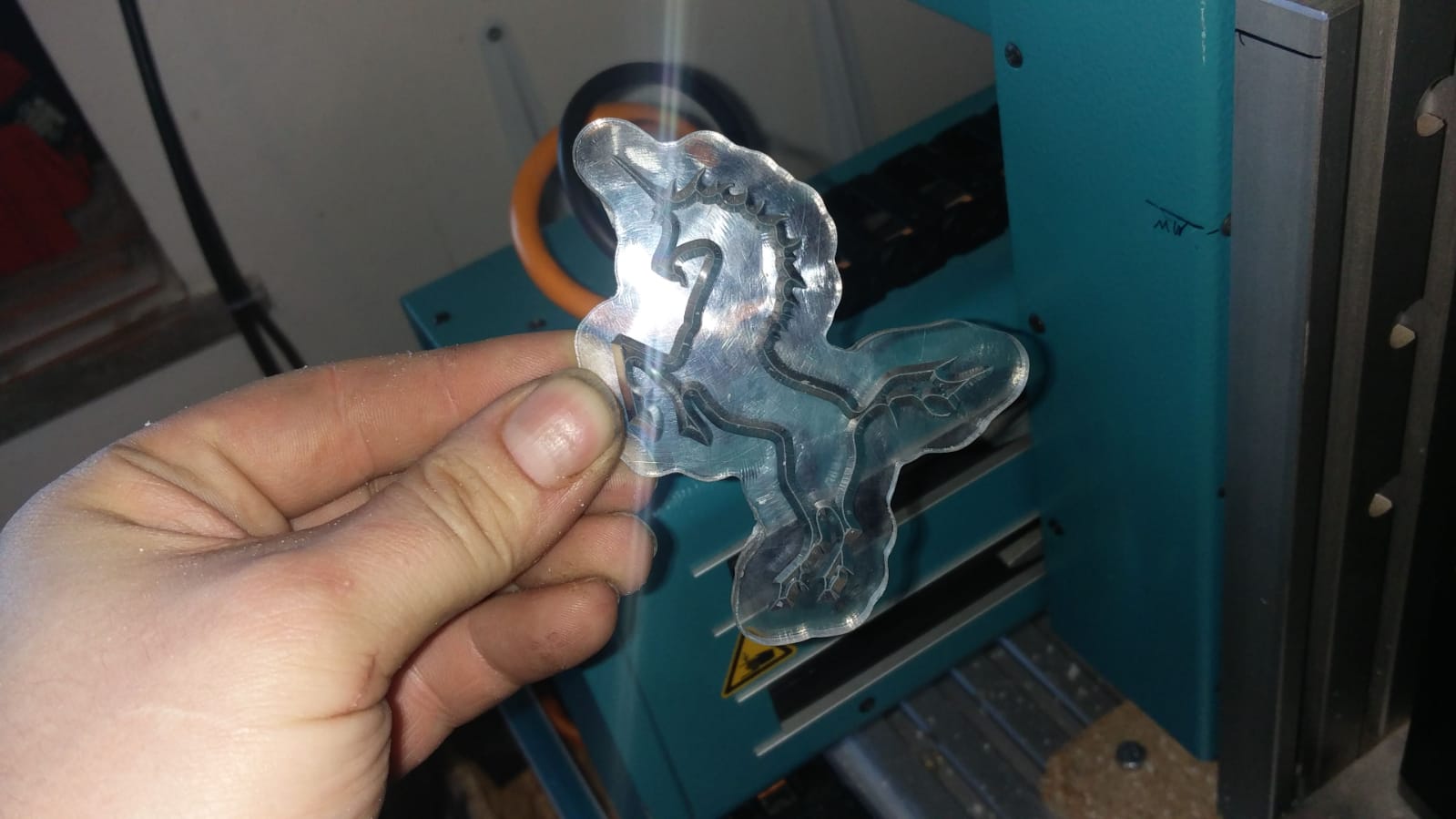

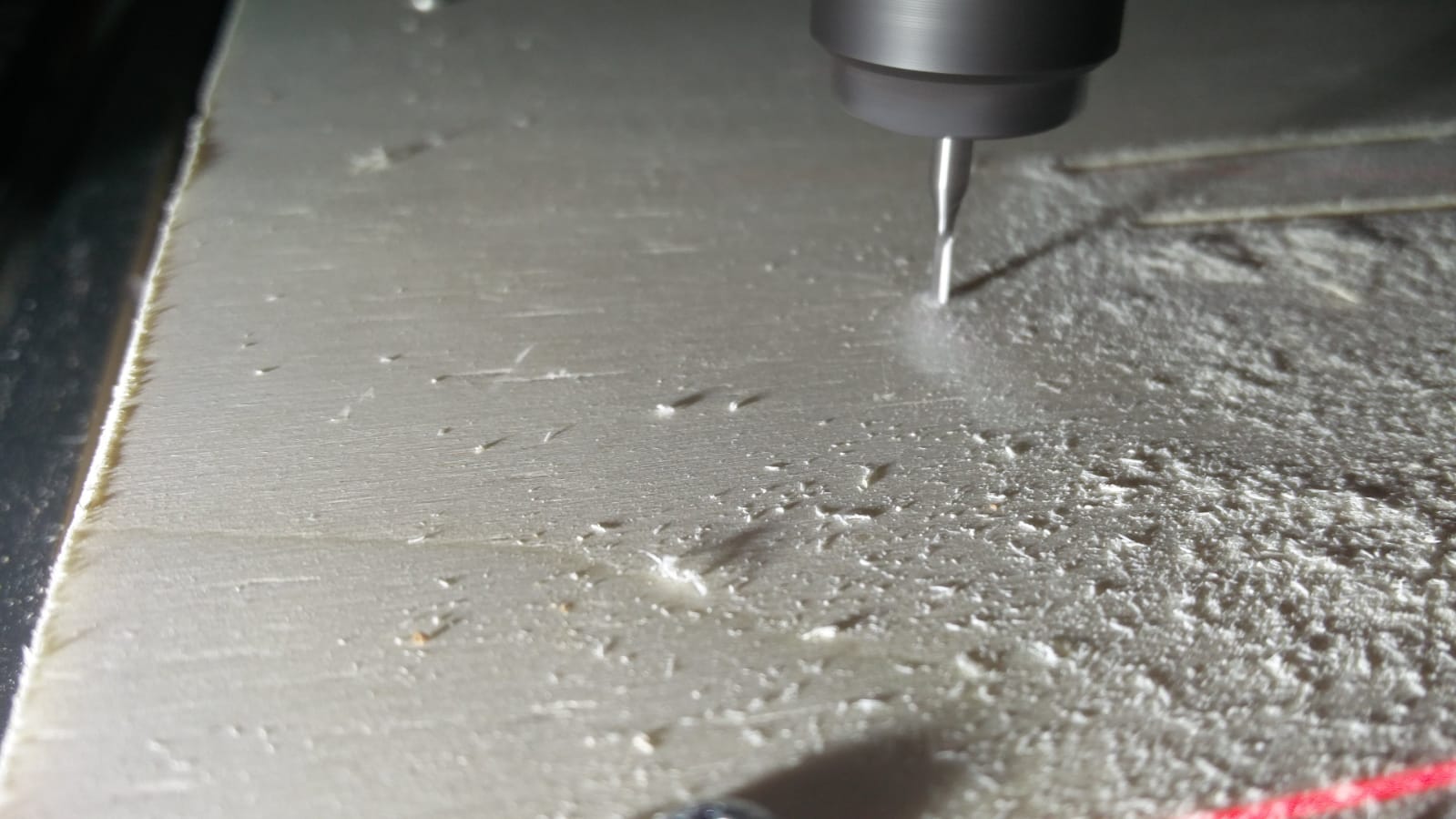

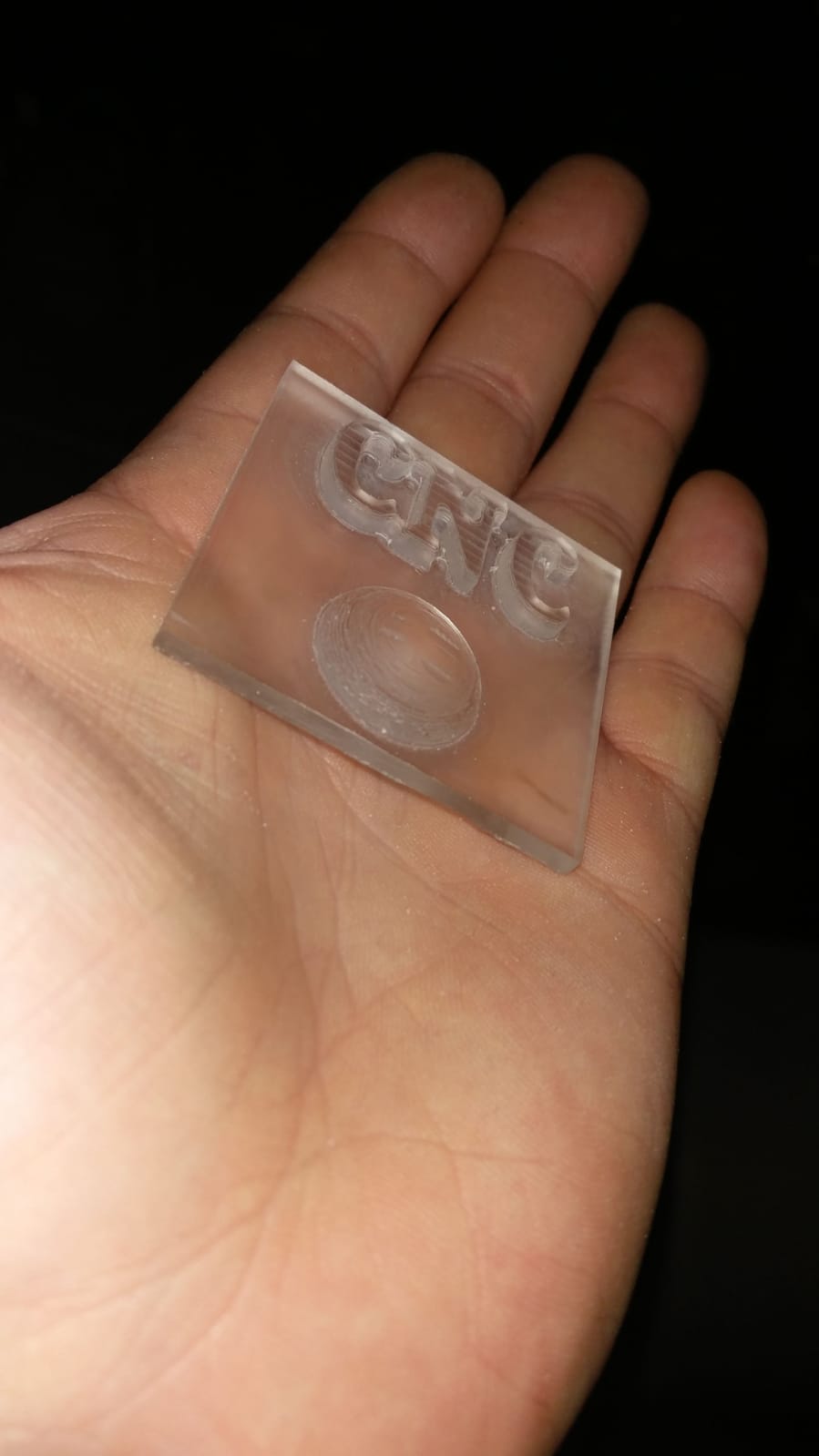

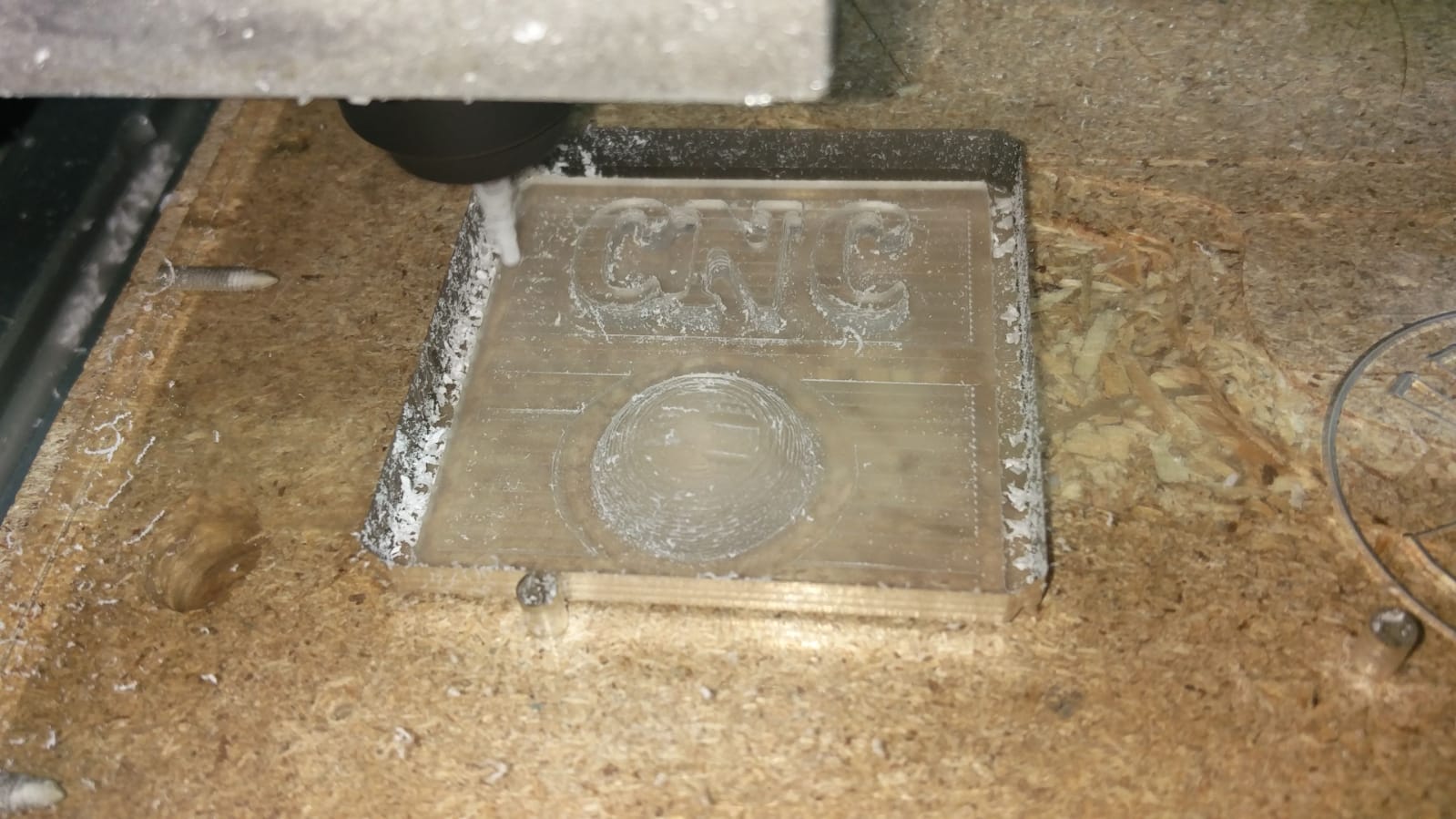

3D Gravur Gefräst in 0.8mm Tiefe und ausgefräst aus einer 8mm dicken Polycarbonat Platte. Das ganze hat grad mal 10 Minuten gedauert.
Da kann ich Zukunft richtig geile Seitenfenster Fräsen für Computer

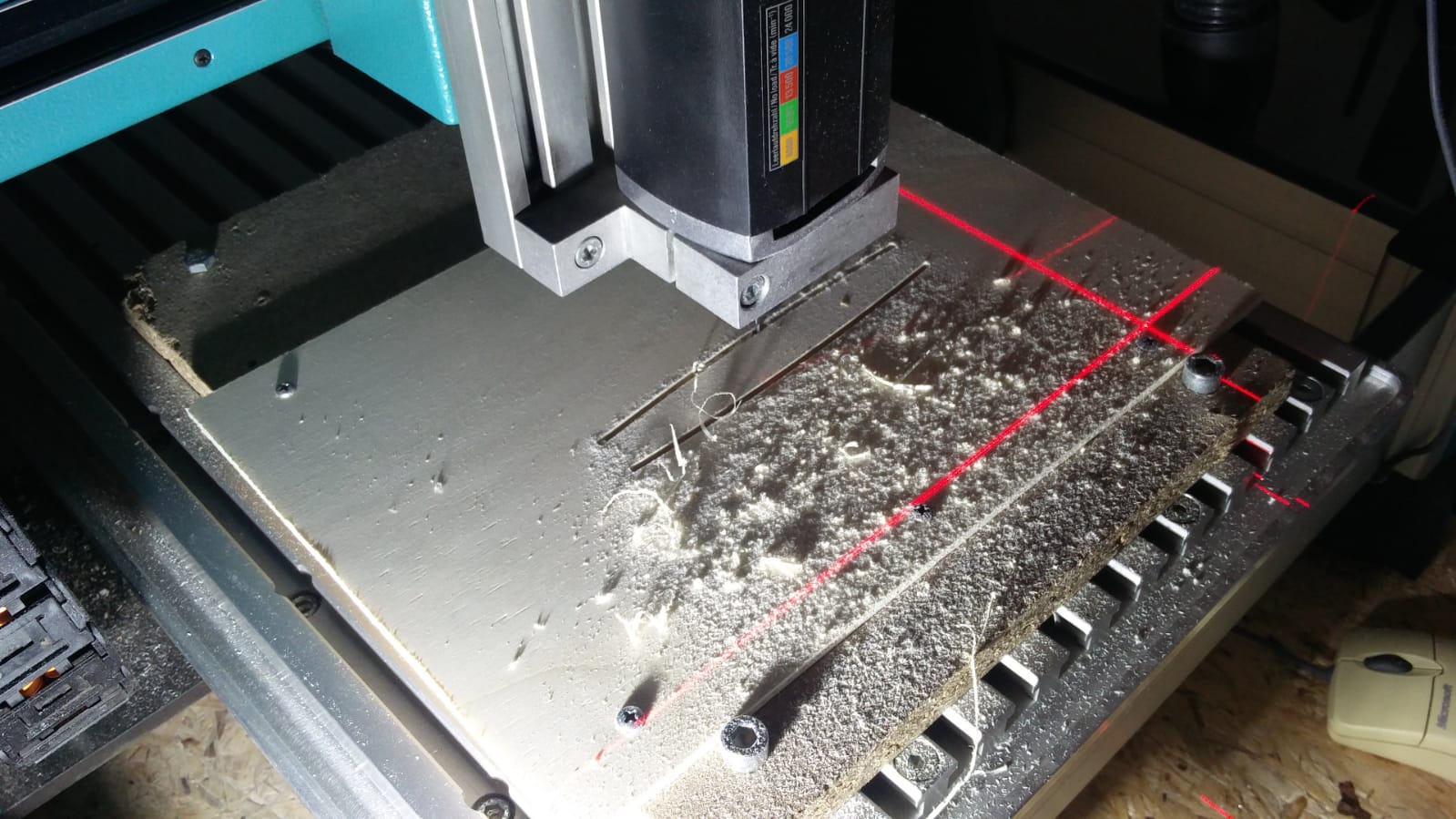

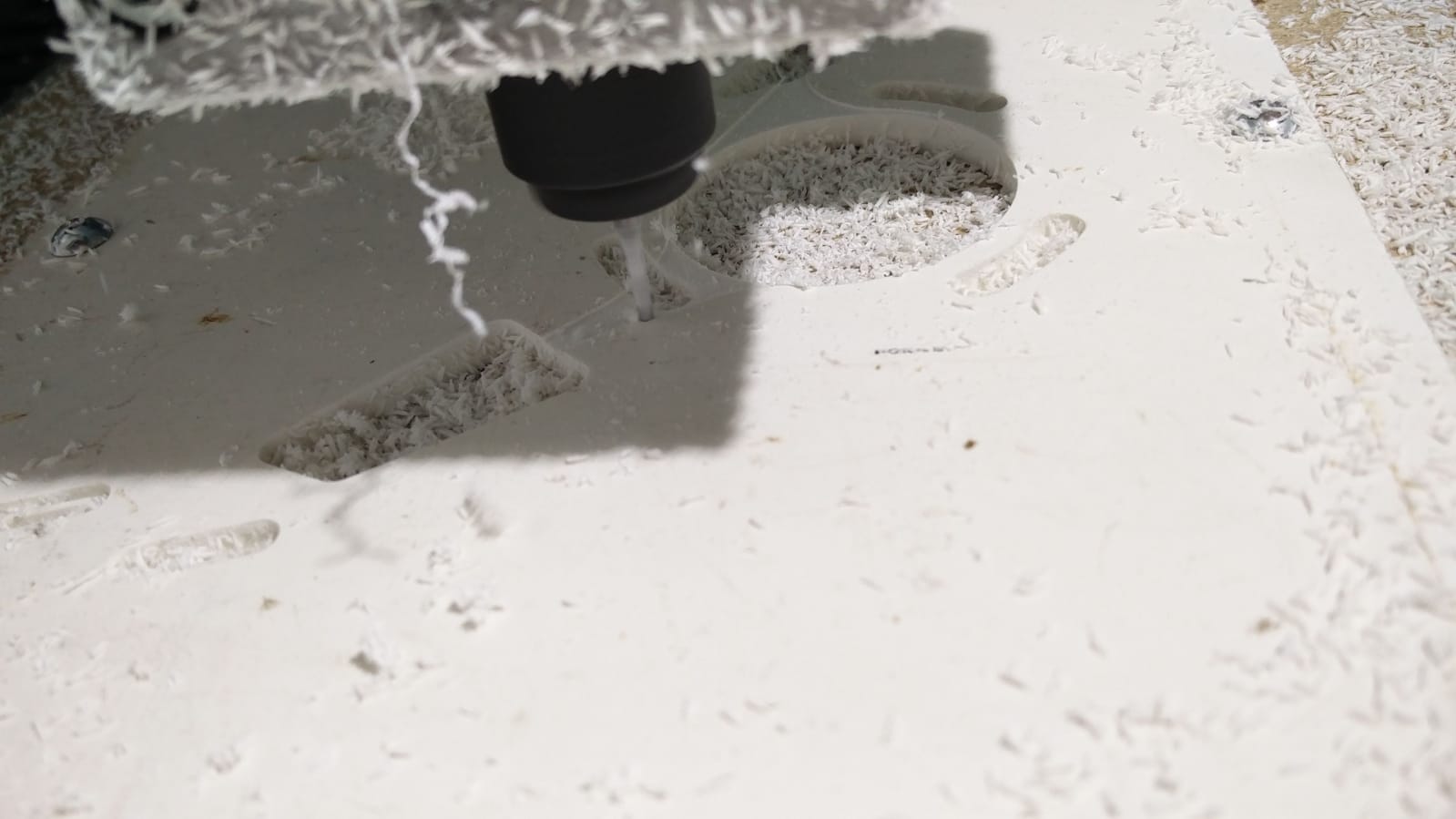

Aber nicht nur das, ich kann sogar Edelstahl Fräsen mit der Maschine



[dekay55]

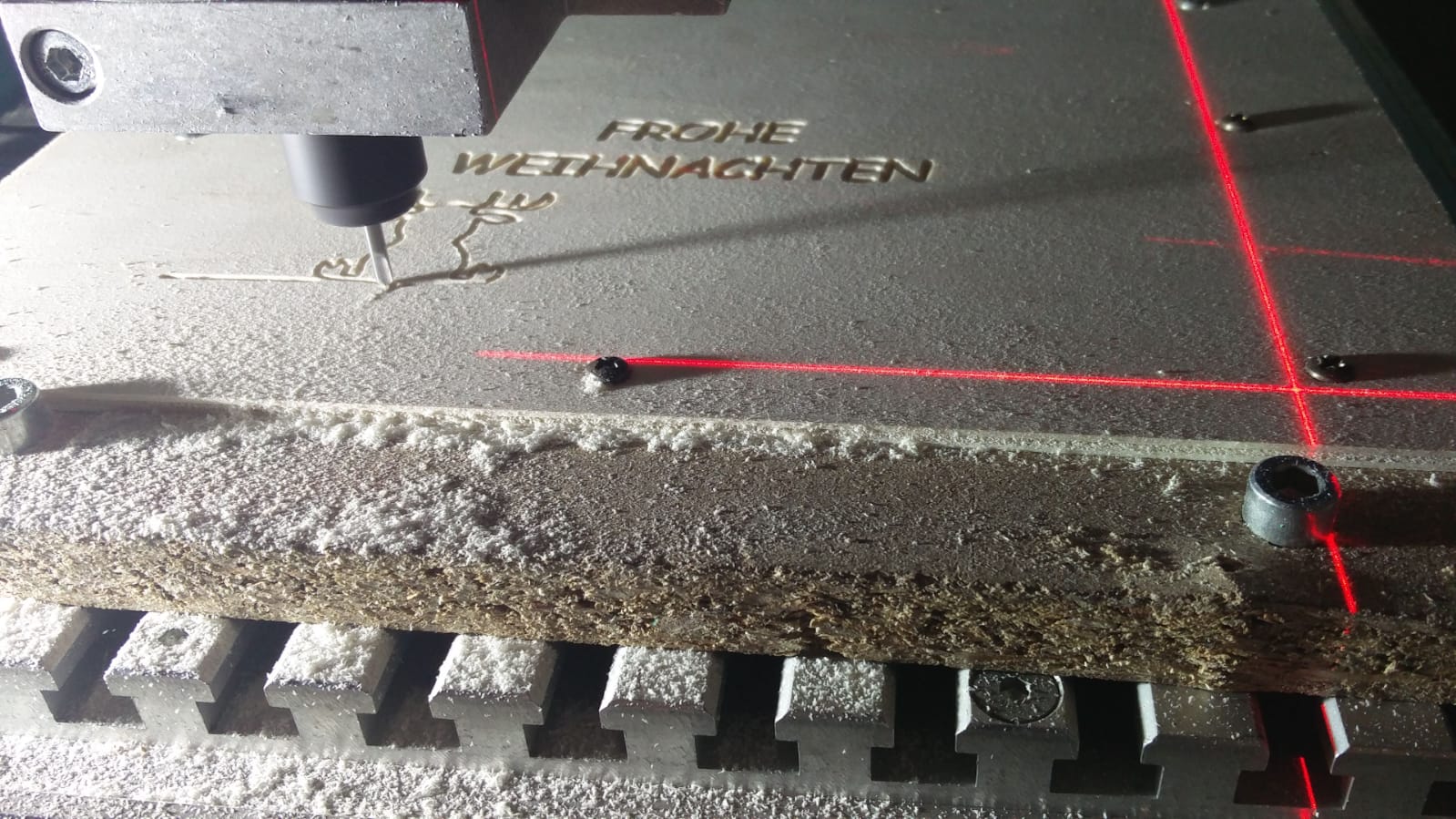

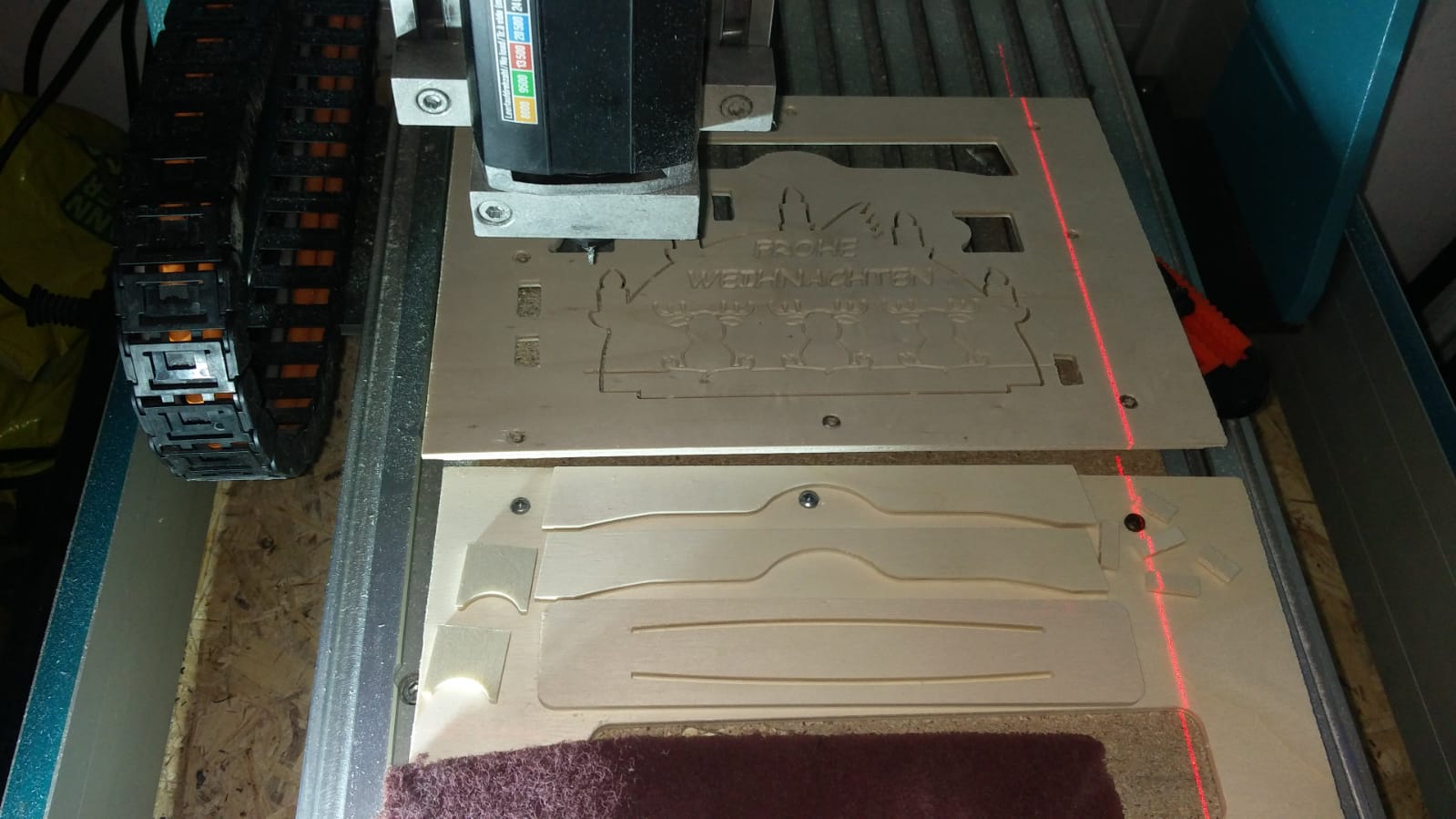

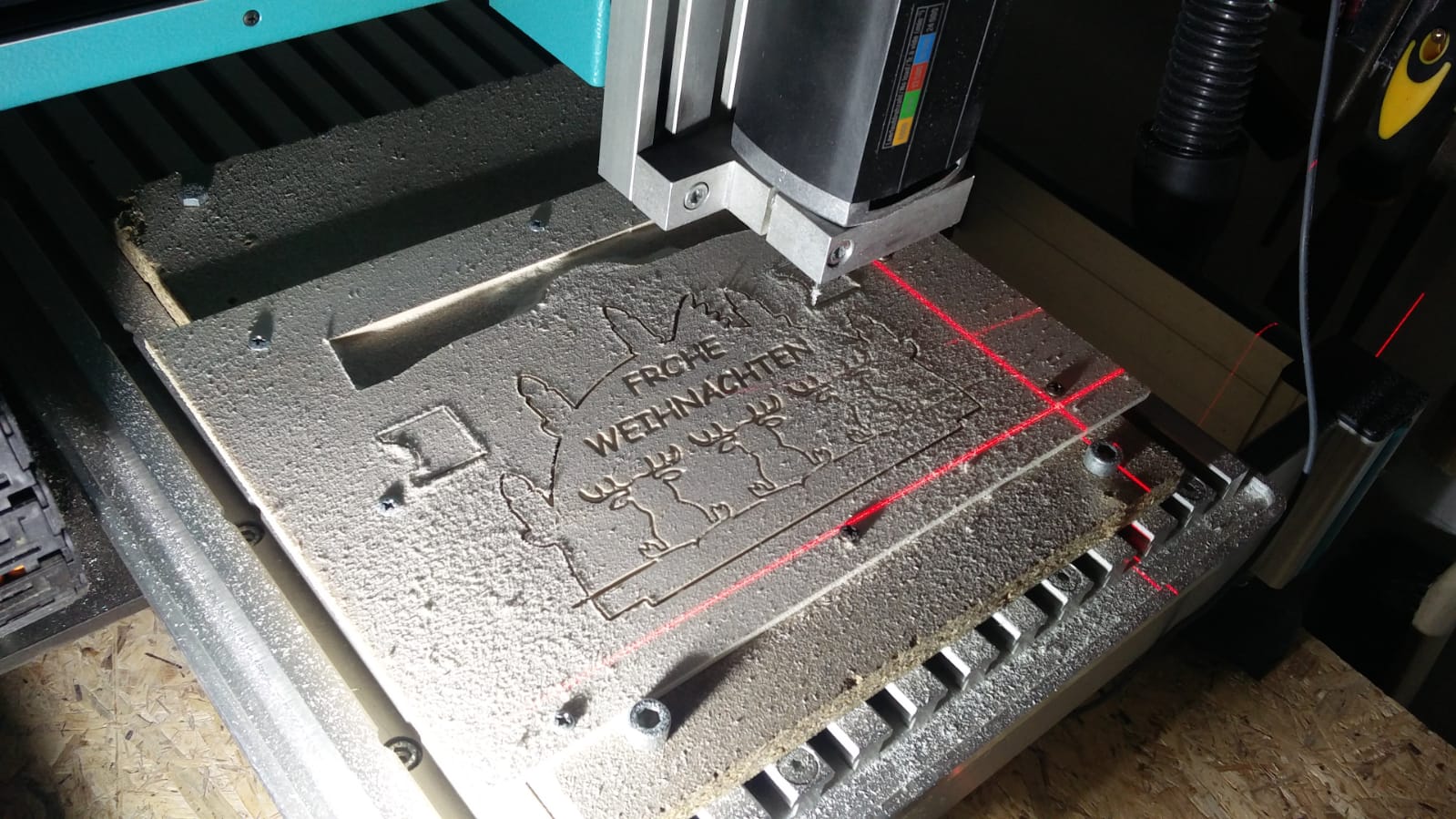

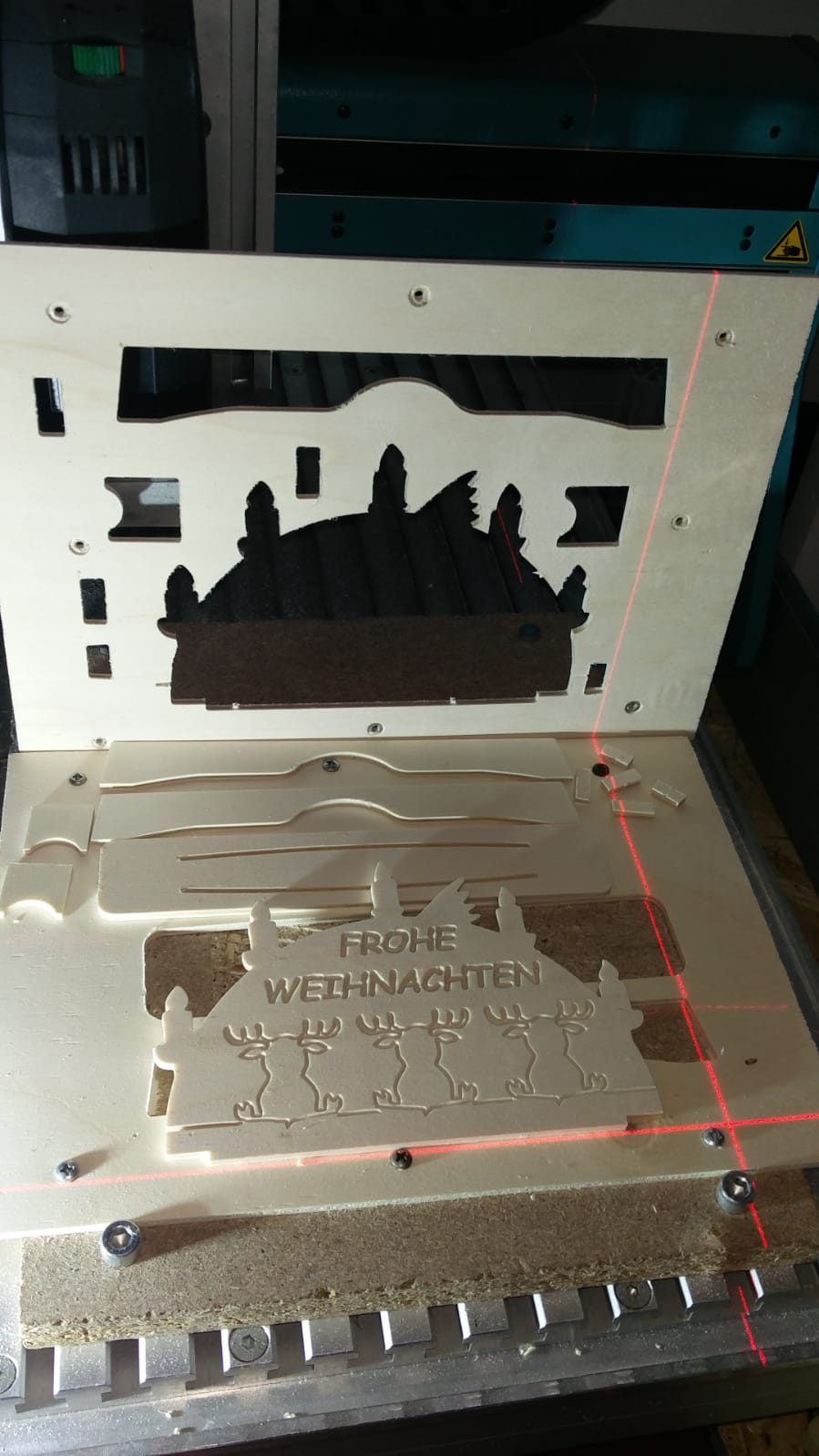

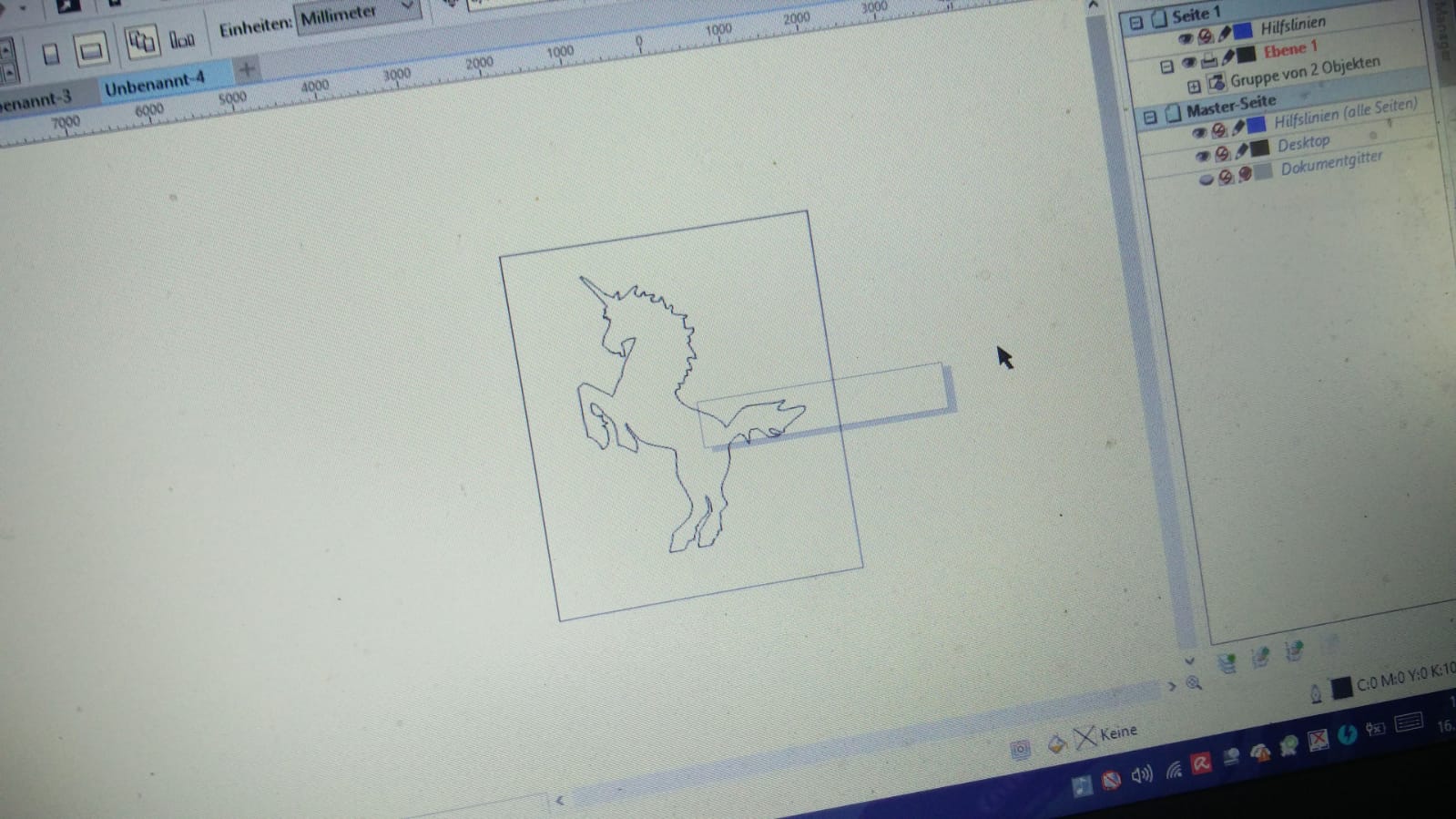

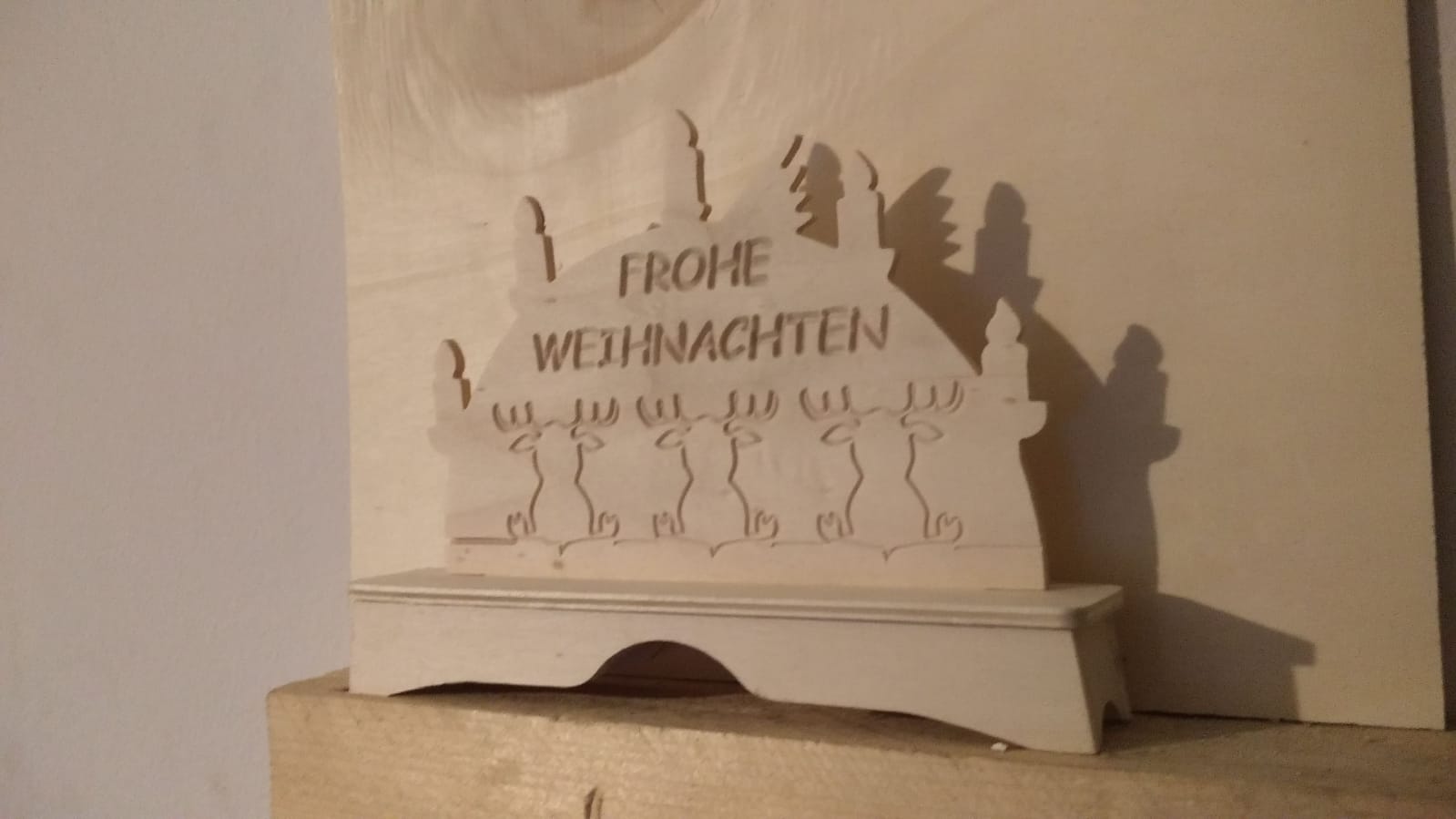

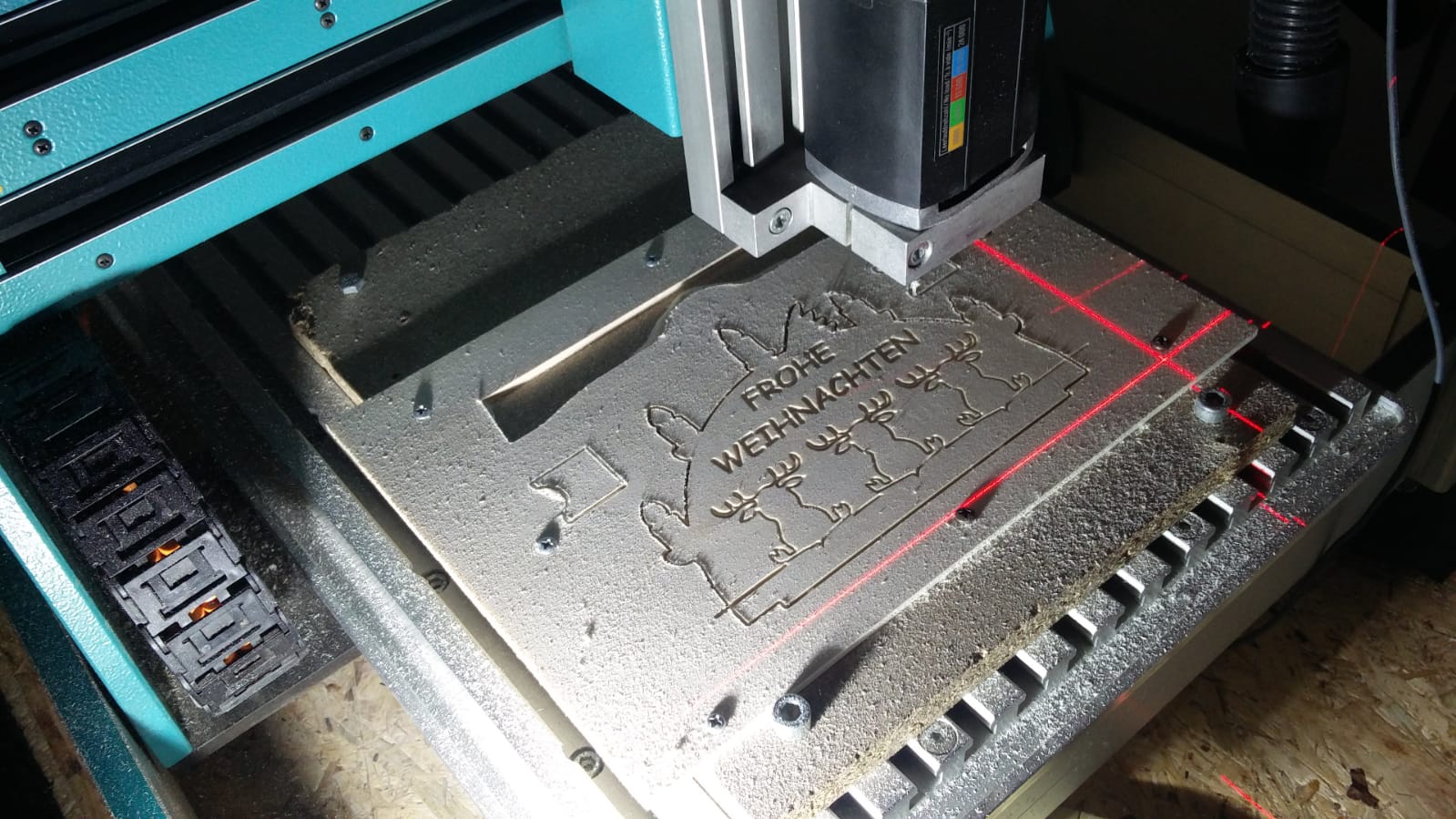

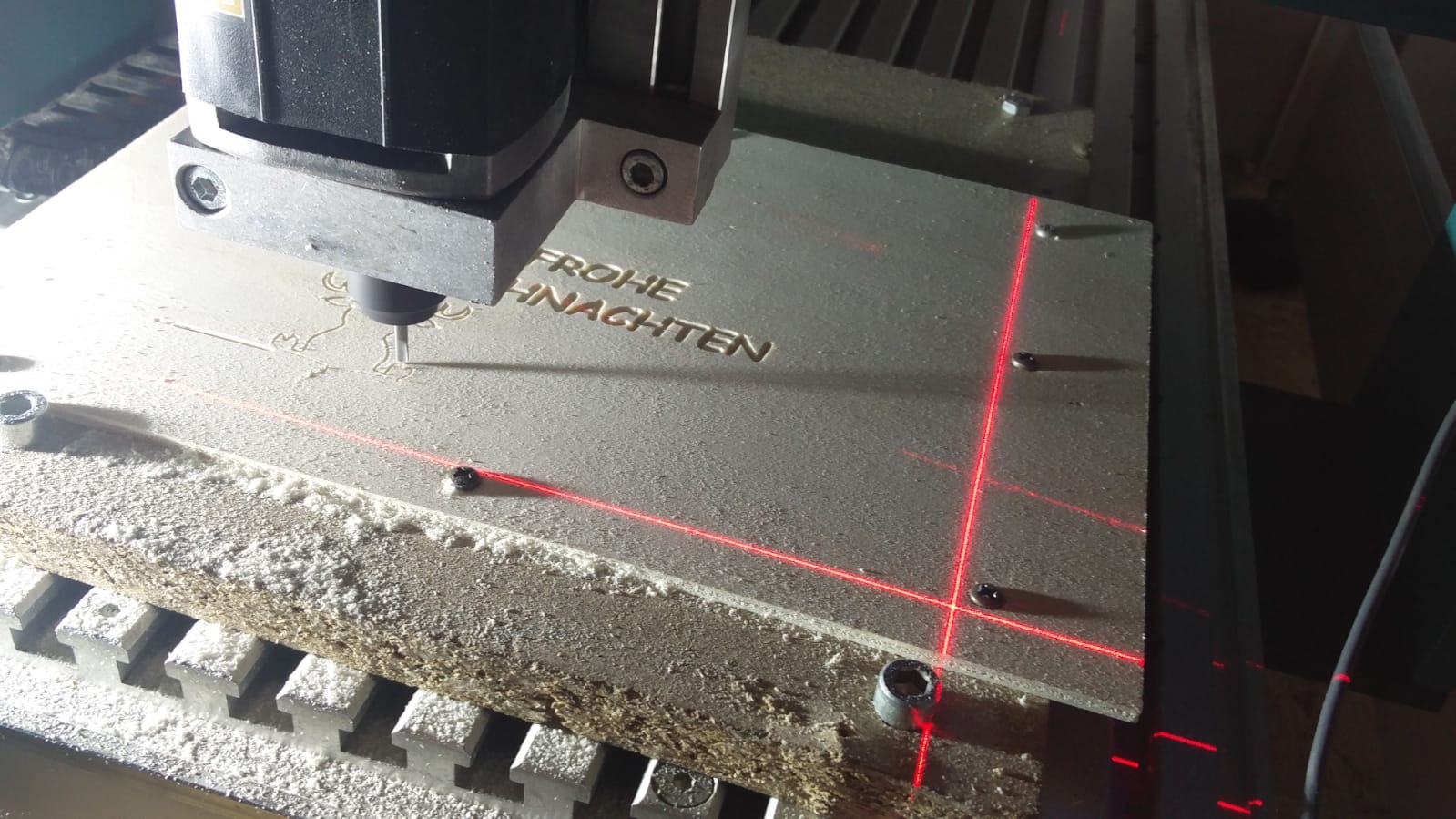

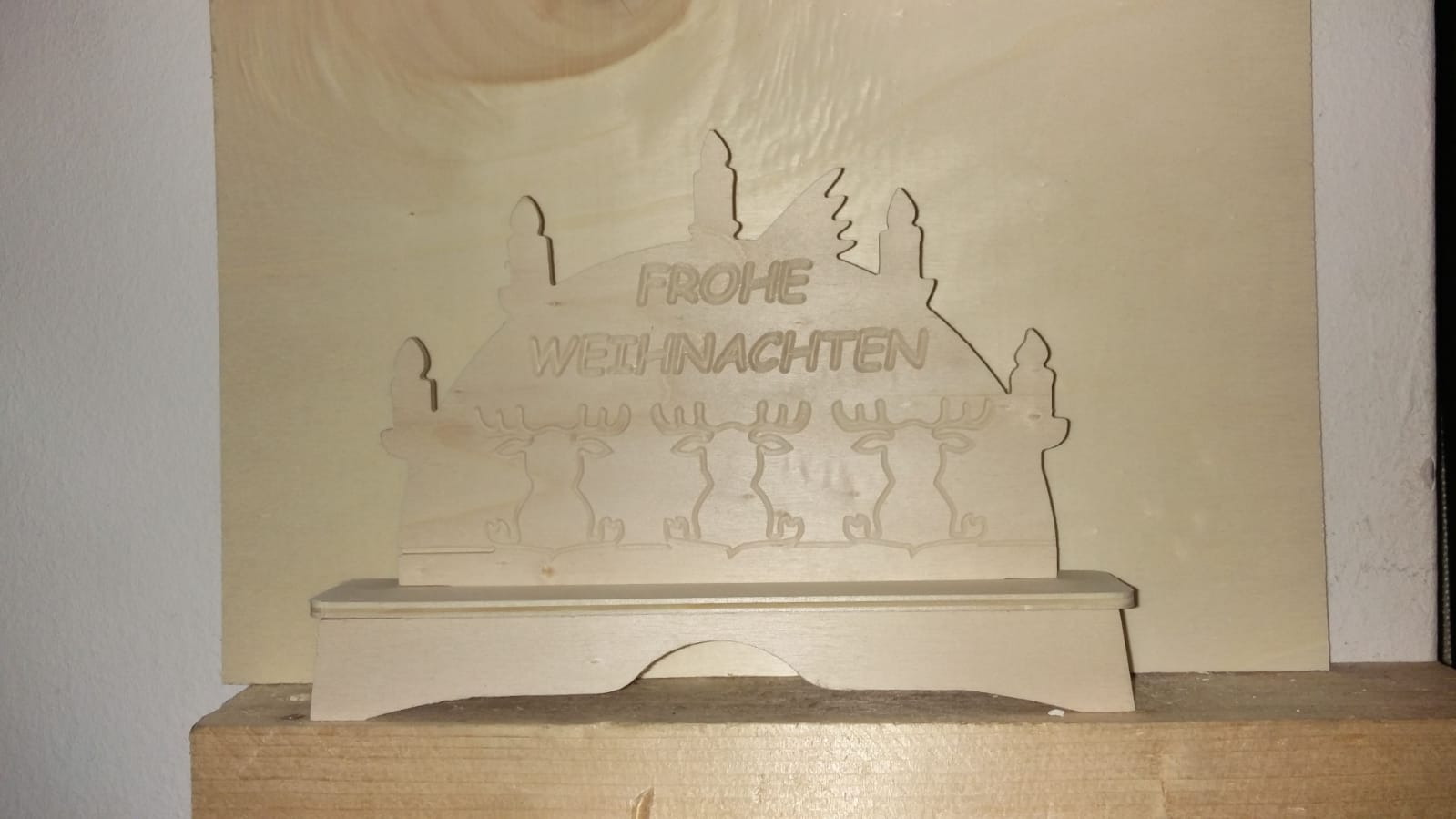

Ich hab wieder ein bisschen mit der CNC Gespielt und ne Weihnachtsdeko für eine Bekannte gebastelt. Das Layout hab ich in Corel Draw erstellt und per DXF in mein CAM Programm die Fräsprogramme erstellt. Gedauert hat der ganze Spaß 20 Minuten, allerdings ist da noch nen Haufen Optimierungspotential dann wird das ganze in 6-7 Minuten fertig sein.



[dekay55]

So und wieder hats mich vor die CNC geschleift, obwohl mein Arzt mir sagte ich soll im Bett bleiben.

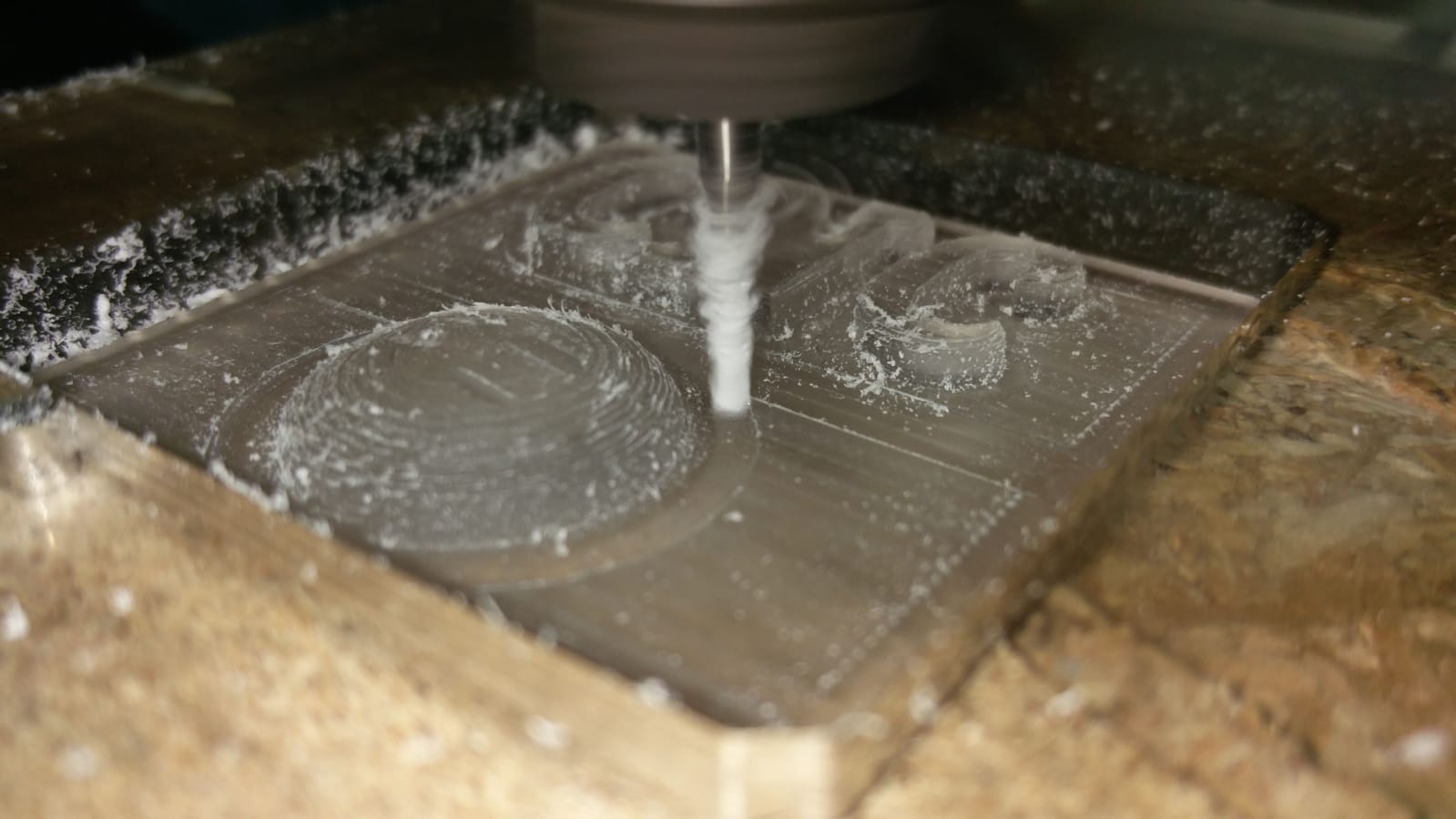

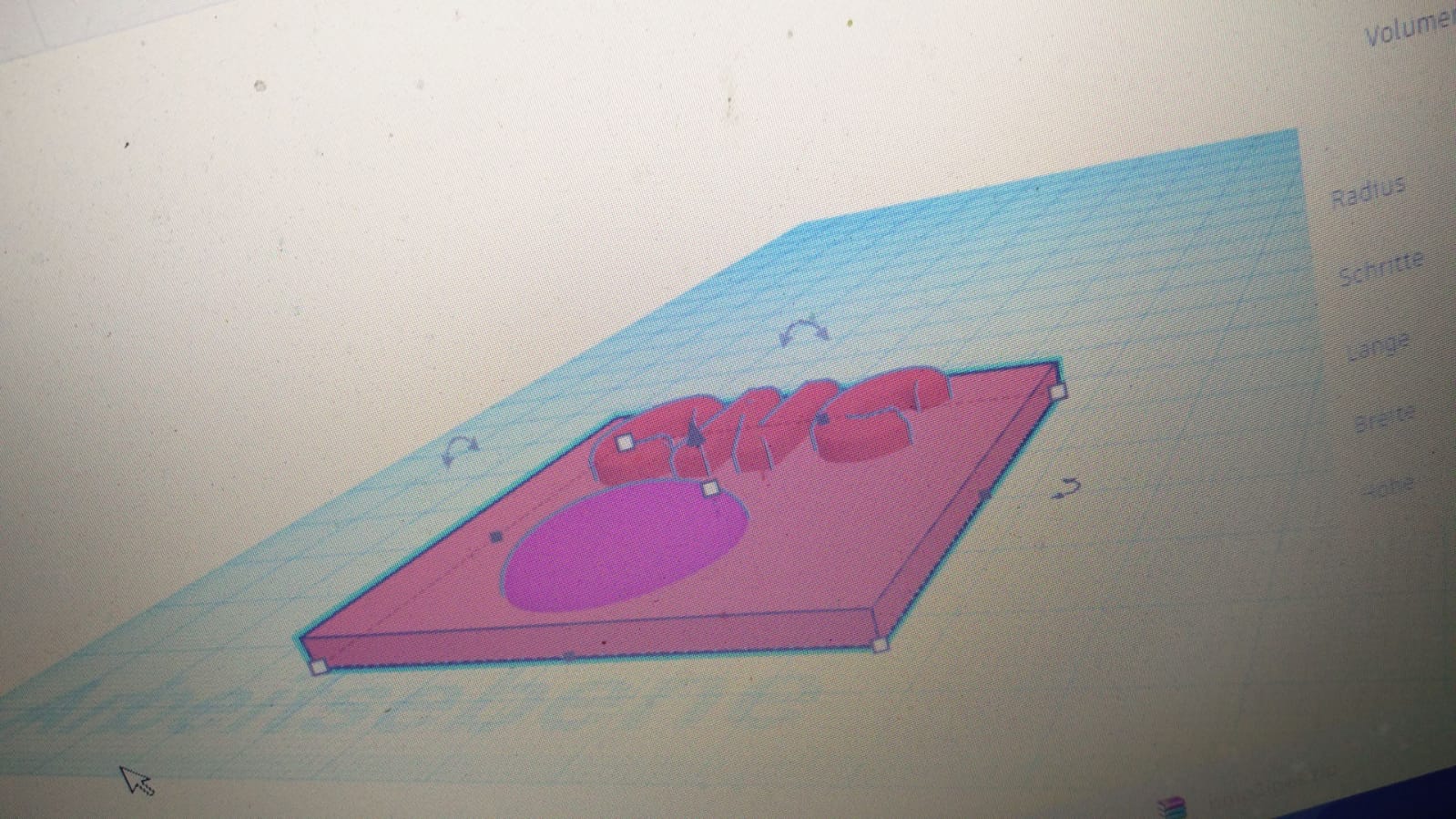

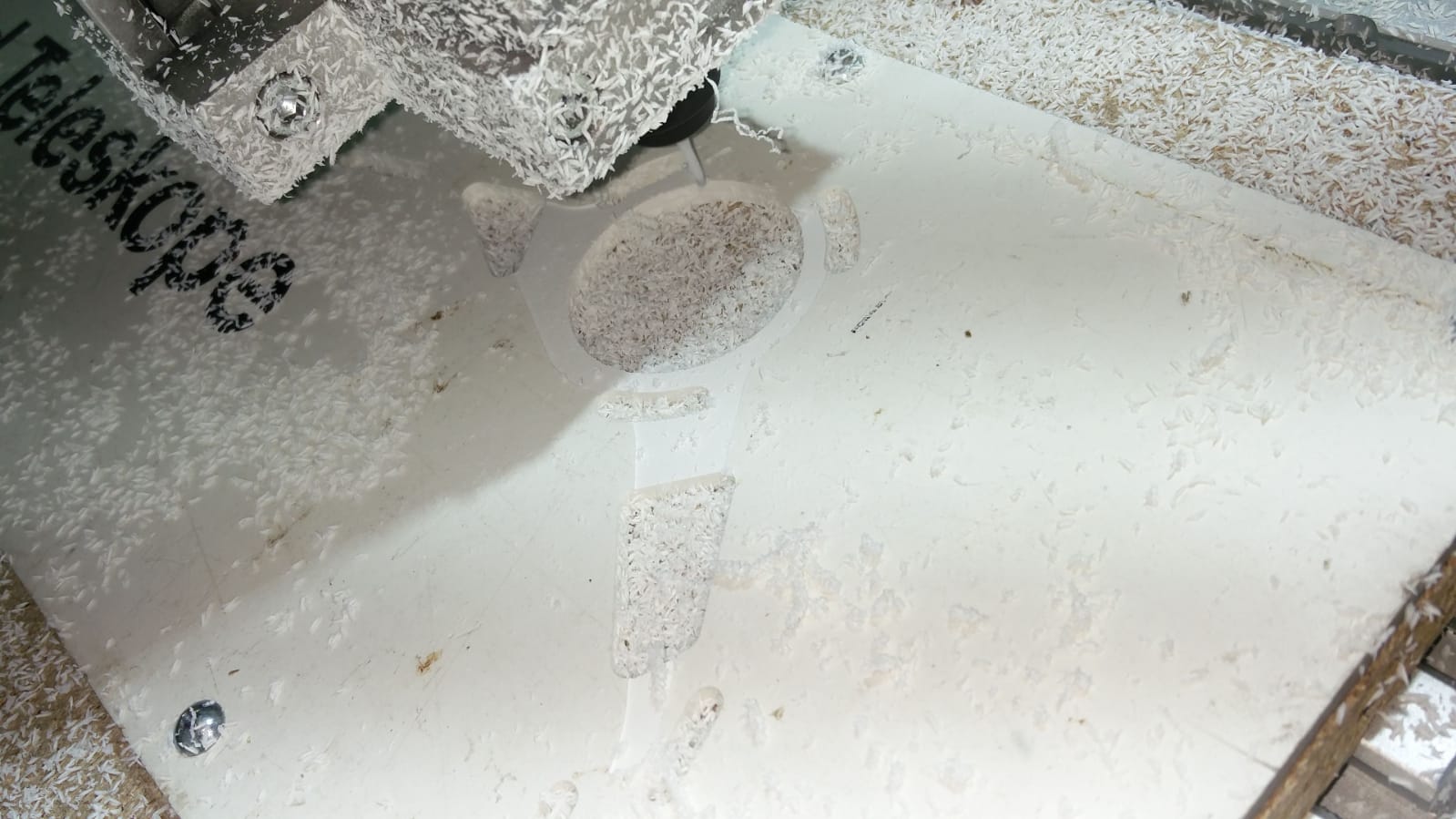

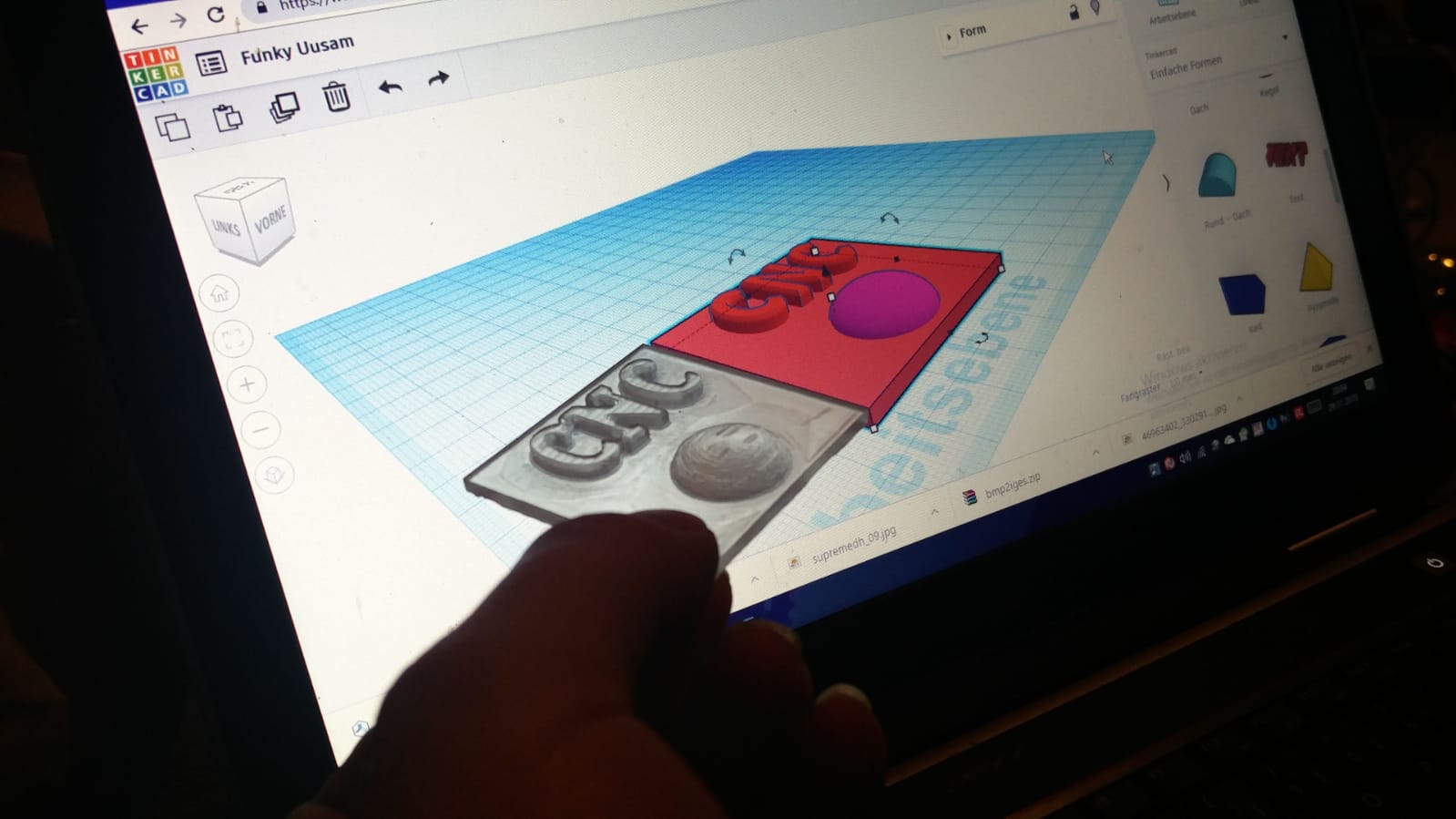

Ich wollte mal die Möglichkeit des 3D Fräsen ein wenig austesten, also hab ich schnell ein 3D Druck Model erstellt, habs in meine CAM Software geladen und das Fräsprogramm erstellt, ich hab erstmal nur eine genauigkeit von 0.2mm genommen ( die Maschine erlaubt 0.0025, meine Steuerung bei weiten nicht da is bei 0.025 erstmal Ende ), das verhält sich ähnlich wie beim 3D Druck es wird quasi Layer für Layer abgetragen nur das die CNC das mit einem Arbeitsschritt macht. Gefräst hab ich aus einer 16mm Dicken Polycarbonat Scheibe.

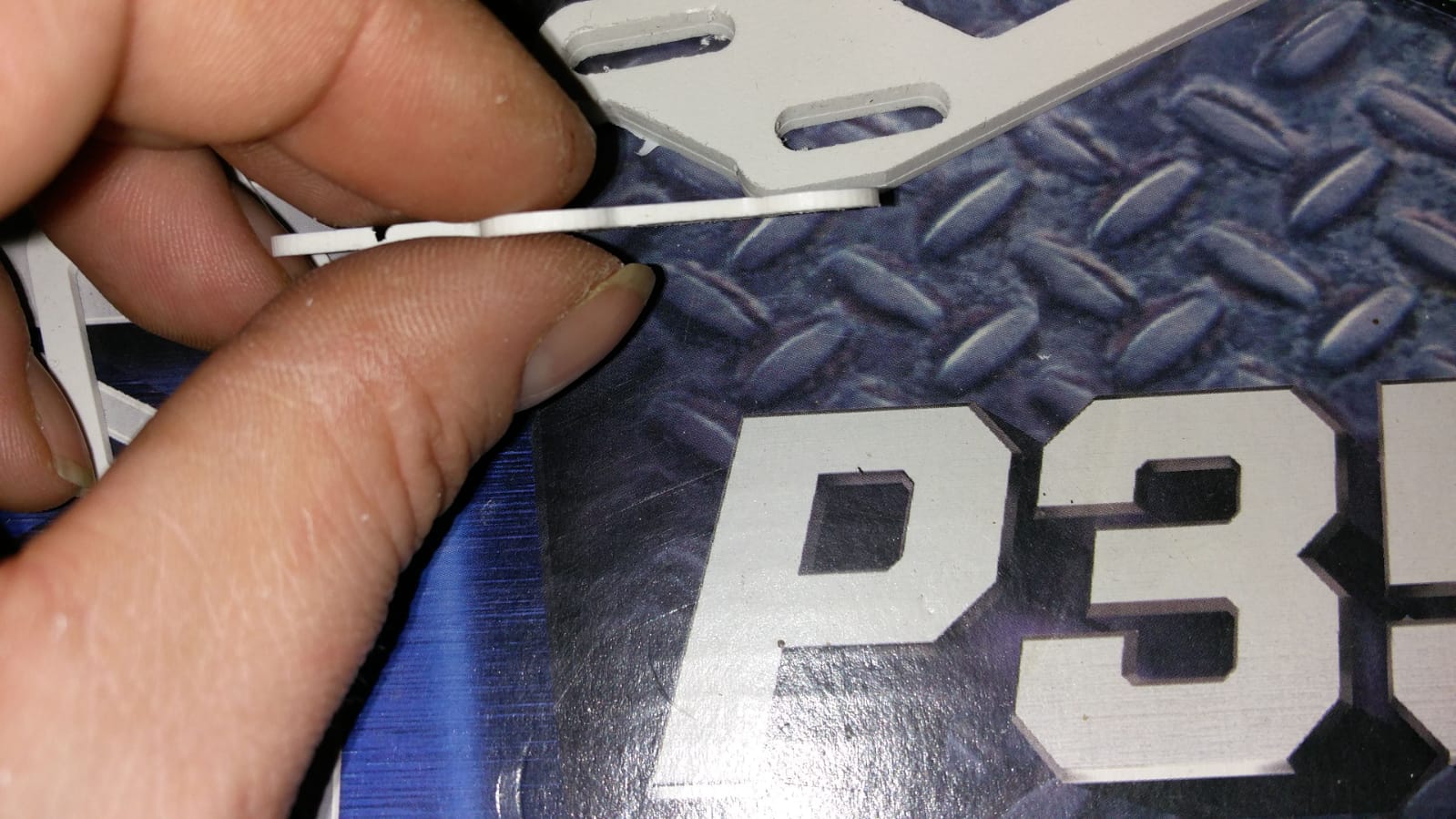

Und schon hat mich das fieber wieder gepackt, Also hab ich mir heute einen Bashguard Prototyp gebaut für mein Dirtbike, gefräst aus einer 5mm Dicken ABS Platte.

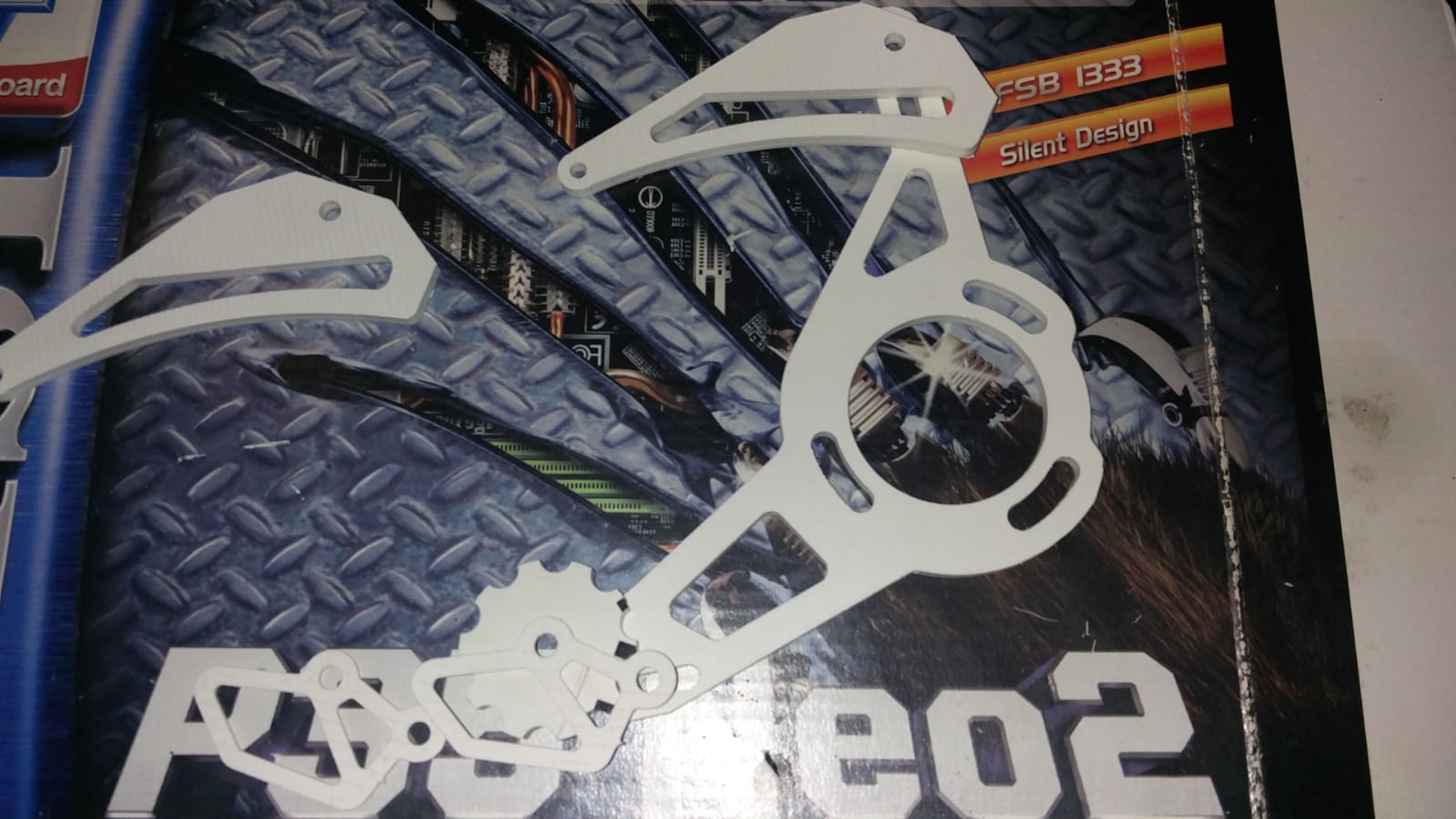

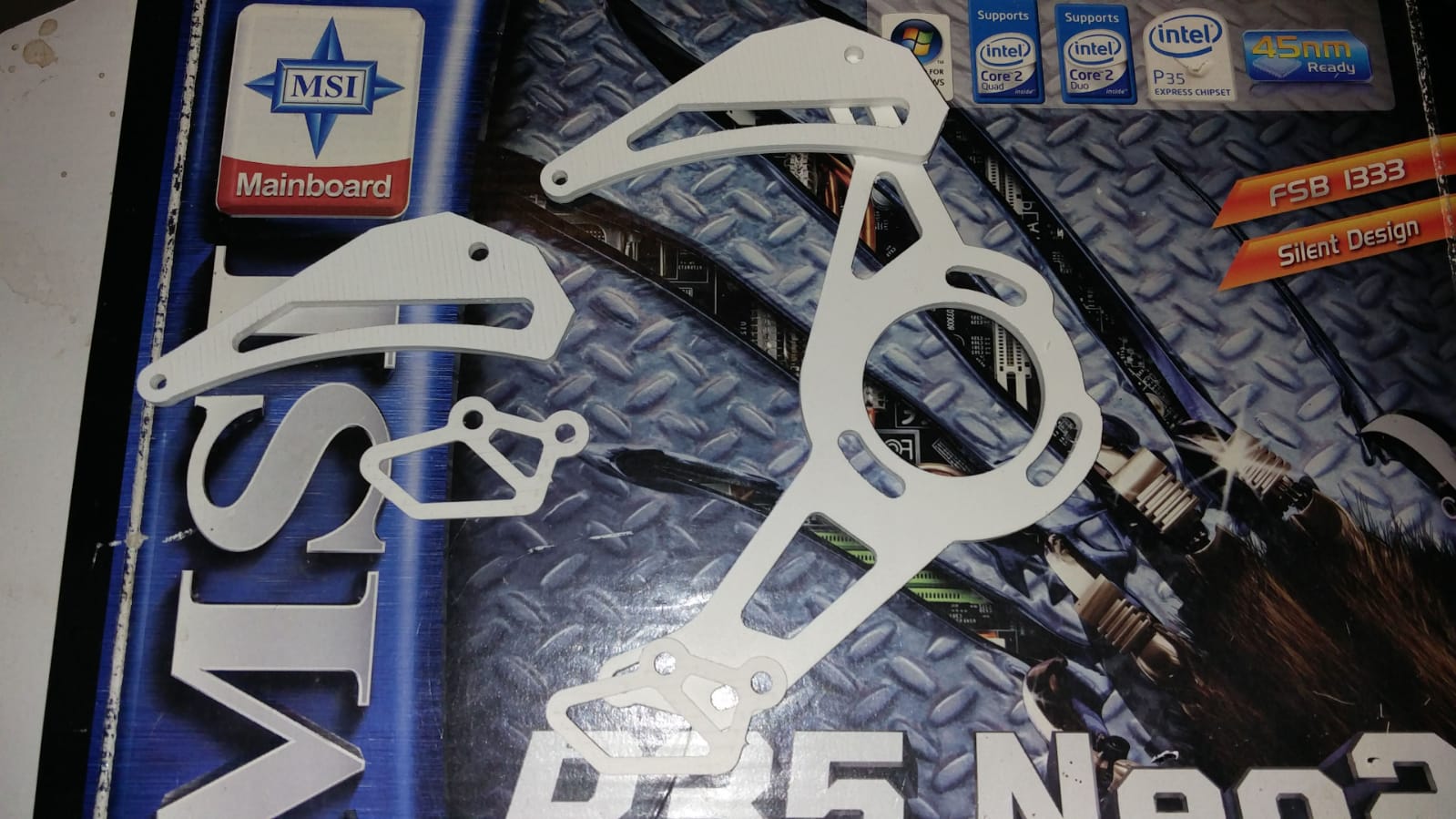

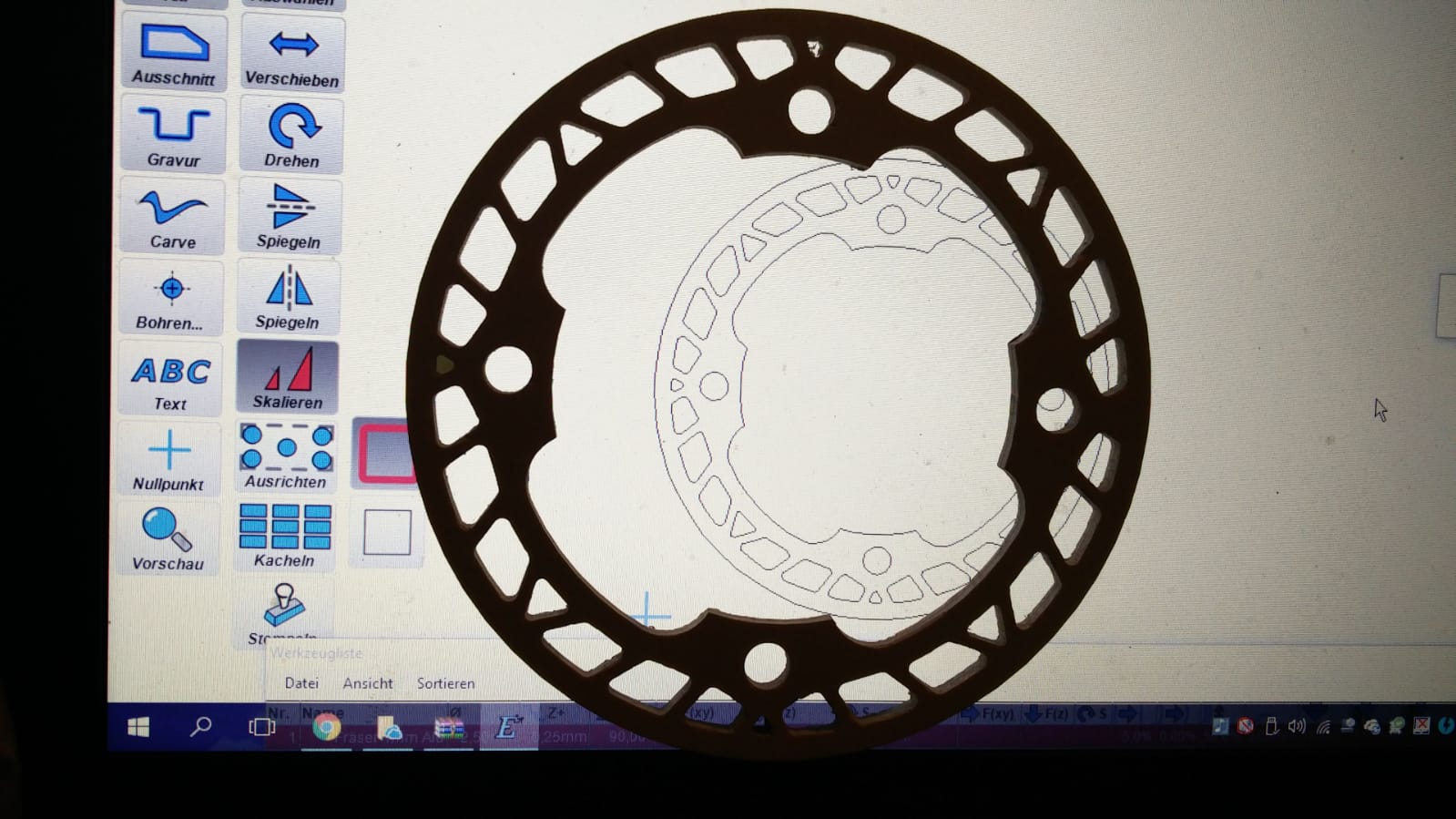

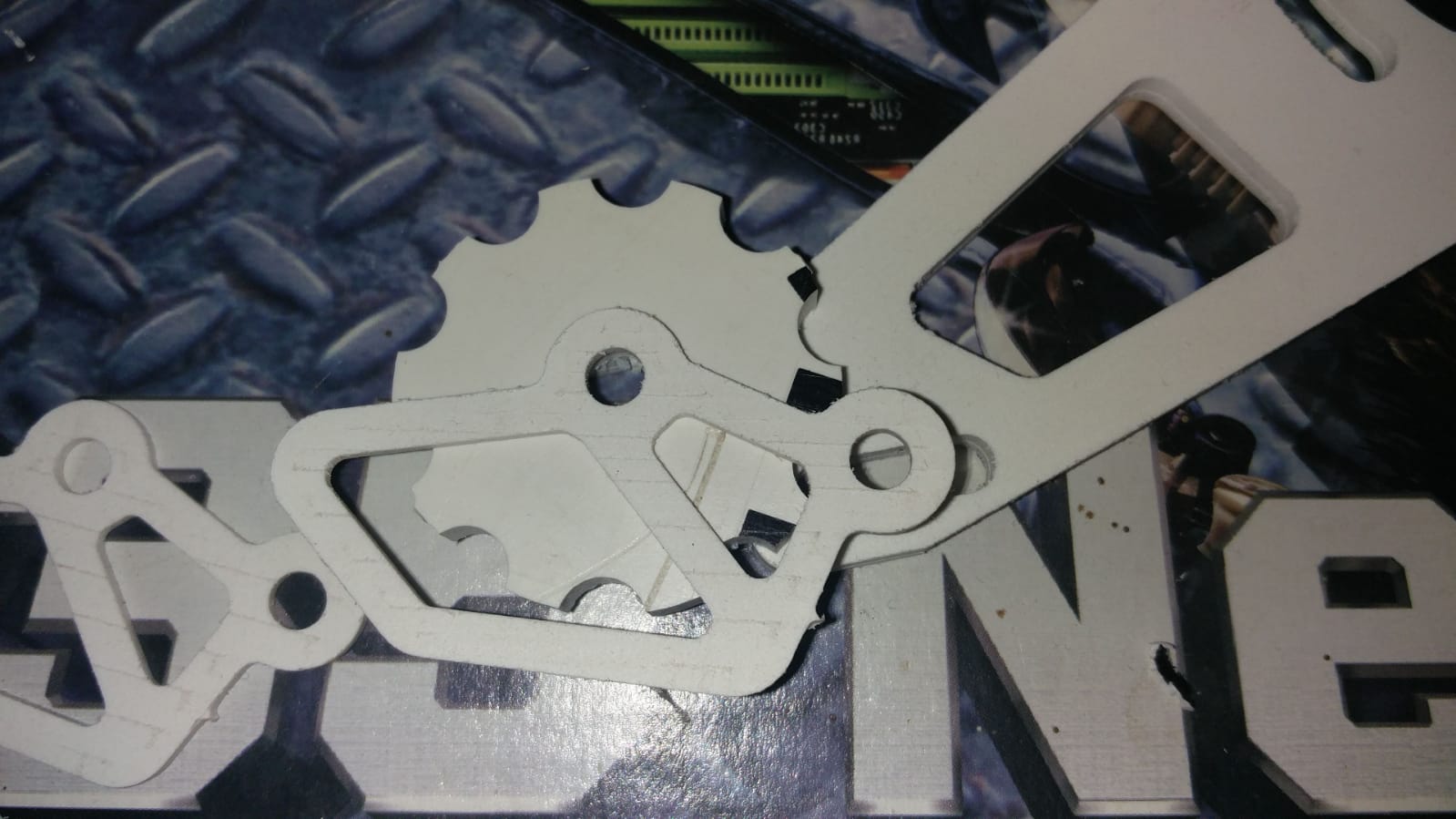

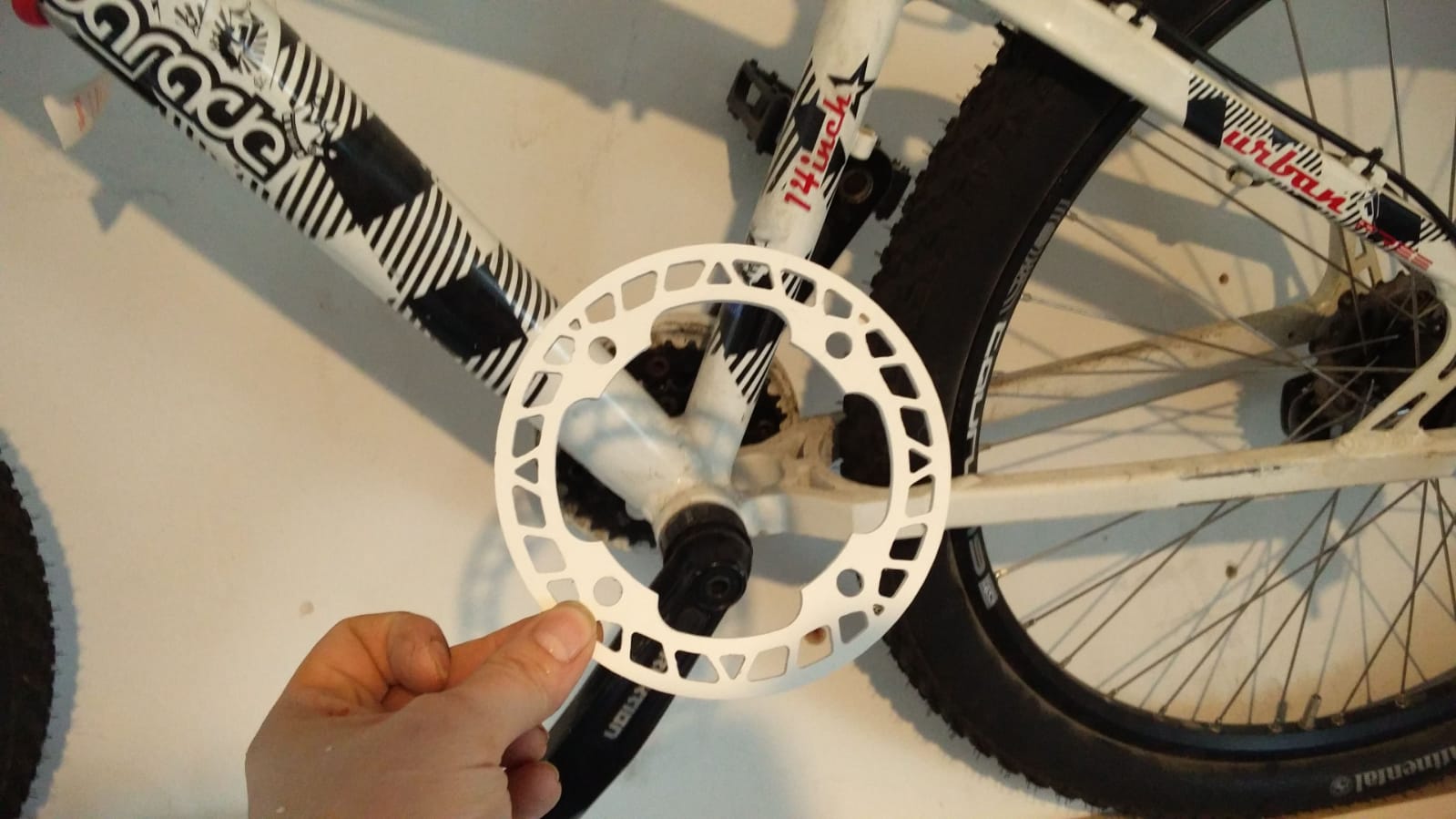

Und dann hab ich mir gleich noch nen Prototyp einer Kettenführung erstellt für meine Downhill Bikes, den Prototyp hab ich wieder ausm dem gleichen 5mm Dicken ABS Gefräst, sobald alles passt wird das ganze aus Alu gefräst.

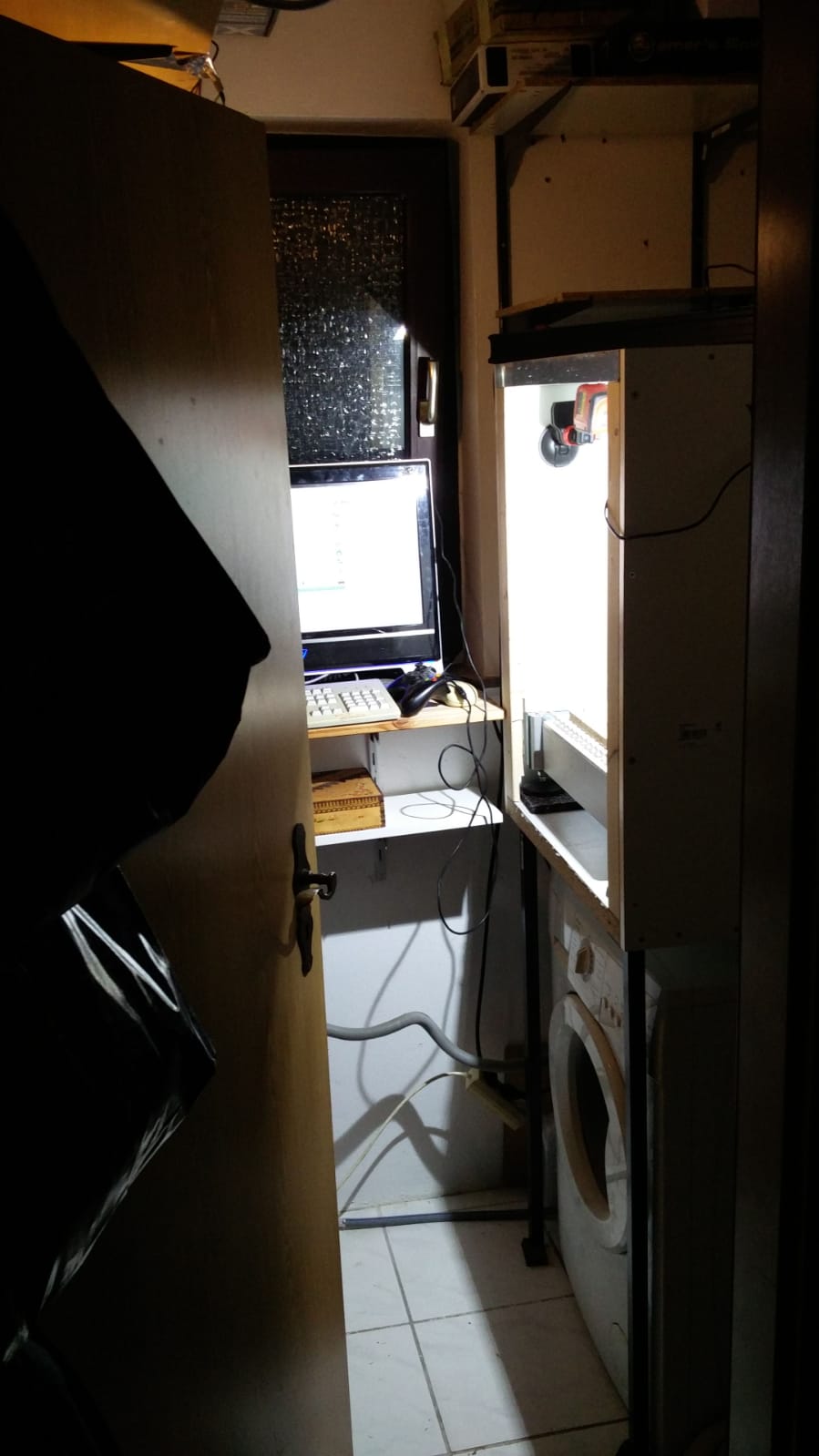

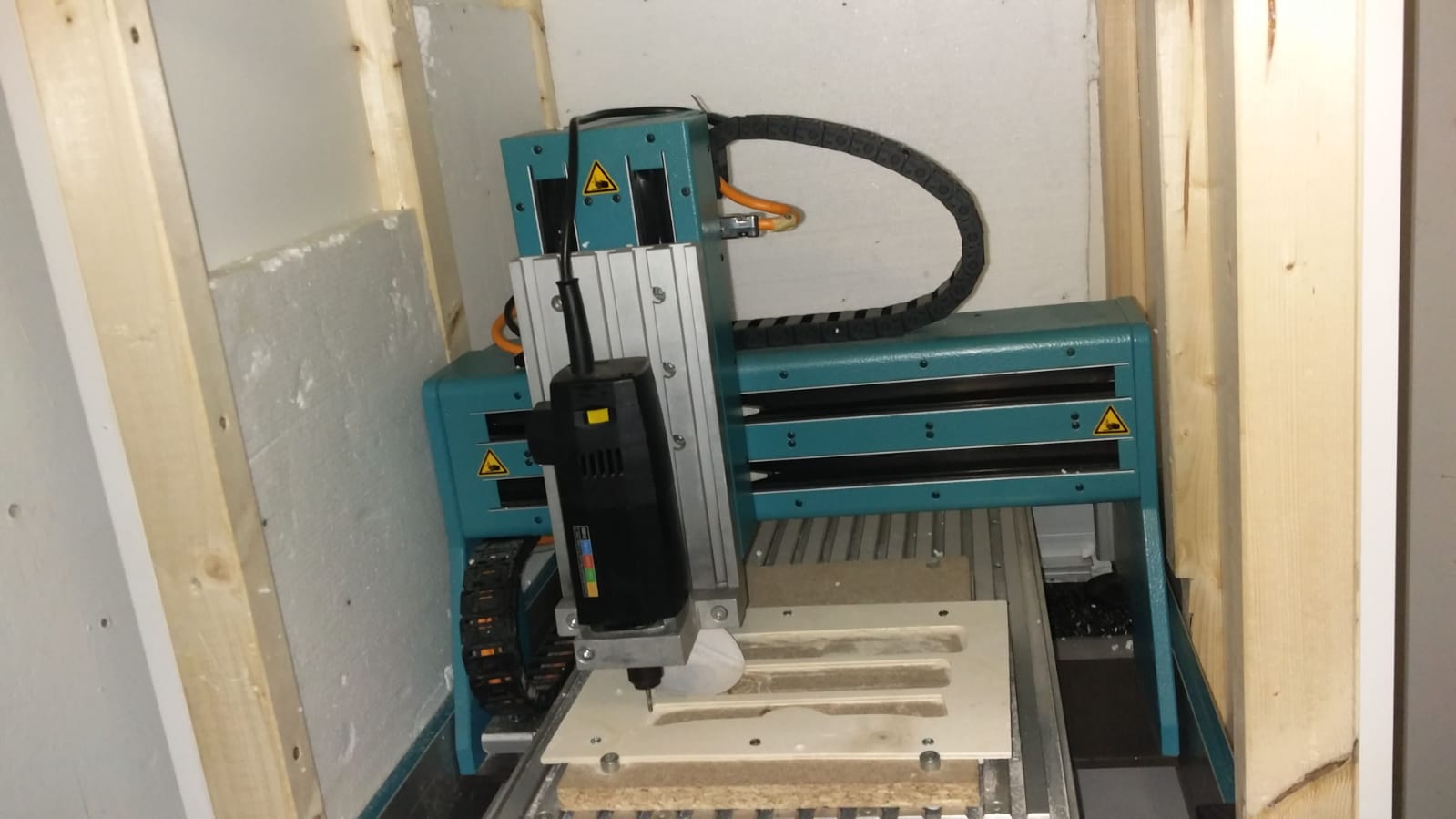

Ach so ganz nebenbei hab ich auch noch nen Gehäuse und mein Arbeitsplatz für die CNC Gebaut, Theoretisch kann ich jetzt sogar Nachts fräsen ohne das die Nachbarn was mitbekommen

Man könnt man drüber nachdenken den Thread aufzusplitten und meine CNC Bastelleien in nen eigenen Thread zu verfrachten



[taks]

Mal wieder was von mir: Ein massgeschneiderter Balkontisch

War ne ziemliche Arbeit, aber für die 15 Stunden die ich gebraucht hab bin ich recht zufrieden.



[Kuhprah]

Dieses CNC Zeugs is schon klasse.. was legt man für sowas denn so hin? Brauch für mein aktuelles Projekt auch einiges an gefrästen Teilen und überlege jetzt was günstiger kommt. Alles im Auftrag fräsen lassen oder gleich selber so ein Teil zulegen. Die Stücke die ich mache sind maximal 300 x 300mm gross...



[masterX244]

Dieses CNC Zeugs is schon klasse.. was legt man für sowas denn so hin? Brauch für mein aktuelles Projekt auch einiges an gefrästen Teilen und überlege jetzt was günstiger kommt. Alles im Auftrag fräsen lassen oder gleich selber so ein Teil zulegen. Die Stücke die ich mache sind maximal 300 x 300mm gross...

Keinen Maker-Space/Offene Werkstatt in der nähe?



[Kuhprah]

ICh hab mal bei ner Firma angefragt, aber unter 150€ pro Auftrag geht gar nix. Die nehmen auch keine Zeichnungen sondern zeichnen das alles erst selber, was man auch nochmal mit rund 80€ die Stunde zahlen muss...

Dabei brauch ich eigentlich nur Löcher fpr 9er, 15er und 25er Sub-D Stecker aus 1,5mm Aluplatten raus gefräst...



[masterX244]

ICh hab mal bei ner Firma angefragt, aber unter 150€ pro Auftrag geht gar nix. Die nehmen auch keine Zeichnungen sondern zeichnen das alles erst selber, was man auch nochmal mit rund 80€ die Stunde zahlen muss...

Dabei brauch ich eigentlich nur Löcher fpr 9er, 15er und 25er Sub-D Stecker aus 1,5mm Aluplatten raus gefräst...

Genau da setzen Offene Werkstätten an. Man macht dort sein Sach selber und die Geräte sind von der Werkstatt organisiert. =====> FabLab – Wikipedia Da sind auch einige in der Schweiz genannt falls dein Wohnort noch stimmt. Optimalvariante ist wenn ein Sponsor das ganze trägt und man dadurch nur Materialkosten hat.



[DerMuenchner]

Servus Kuhprah,

ICh hab mal bei ner Firma angefragt, aber unter 150€ pro Auftrag geht gar nix. Die nehmen auch keine Zeichnungen sondern zeichnen das alles erst selber, was man auch nochmal mit rund 80€ die Stunde zahlen muss...

Dabei brauch ich eigentlich nur Löcher fpr 9er, 15er und 25er Sub-D Stecker aus 1,5mm Aluplatten raus gefräst...

suchst du sowas?:
(siehe PDF)
Schaeffer AG: Home
ca. 30 Euro plus Versandkosten bei 2mm Alu 100x100
Hab ich auf die Schnelle in der Arbeit erstellt..



[dekay55]

Naja sich mal eben so ne CNC hinstellen, das geht massiv ins Geld. Besonders wenn die auch für Alu geeignet sein soll. In der Regel bekommst du in der 2000€ Klasse Neu eigentlich nur Käsehobel die für Holz gut sind. Ich sag mal vorsichtig nen mittleren 4 Stelligen Betrag bist du Los wenn du von 0 anfängst. Und sowas ist nix was man sich eben mal irgendwo hinstellt, das ding macht Lärm, es macht Dreck, es brauch Intensive Pflege und Wartung, zumindest wenn du wie ich ne Industrie Maschine. Die Steuerung dazu wenns denn was hochwertiges sein soll schlägt auch nochmal Kräftig zu Buche.

So ne Maschine muss eigentlich die ganze Zeit Laufen und Geld verdienen damit die sich bezahlt macht, auch die Laufenden Kosten sind nicht Ohne, Fräser kostet nicht Wenig und sind Verschleißteile, sobald es ans Alu Fräsen geht wird es Teuer.



[L1qu1dat0r]

Coole CNC.. schöne Ergebnisse ..... @Task hast was drauf mit Holz .. schön



[dekay55]

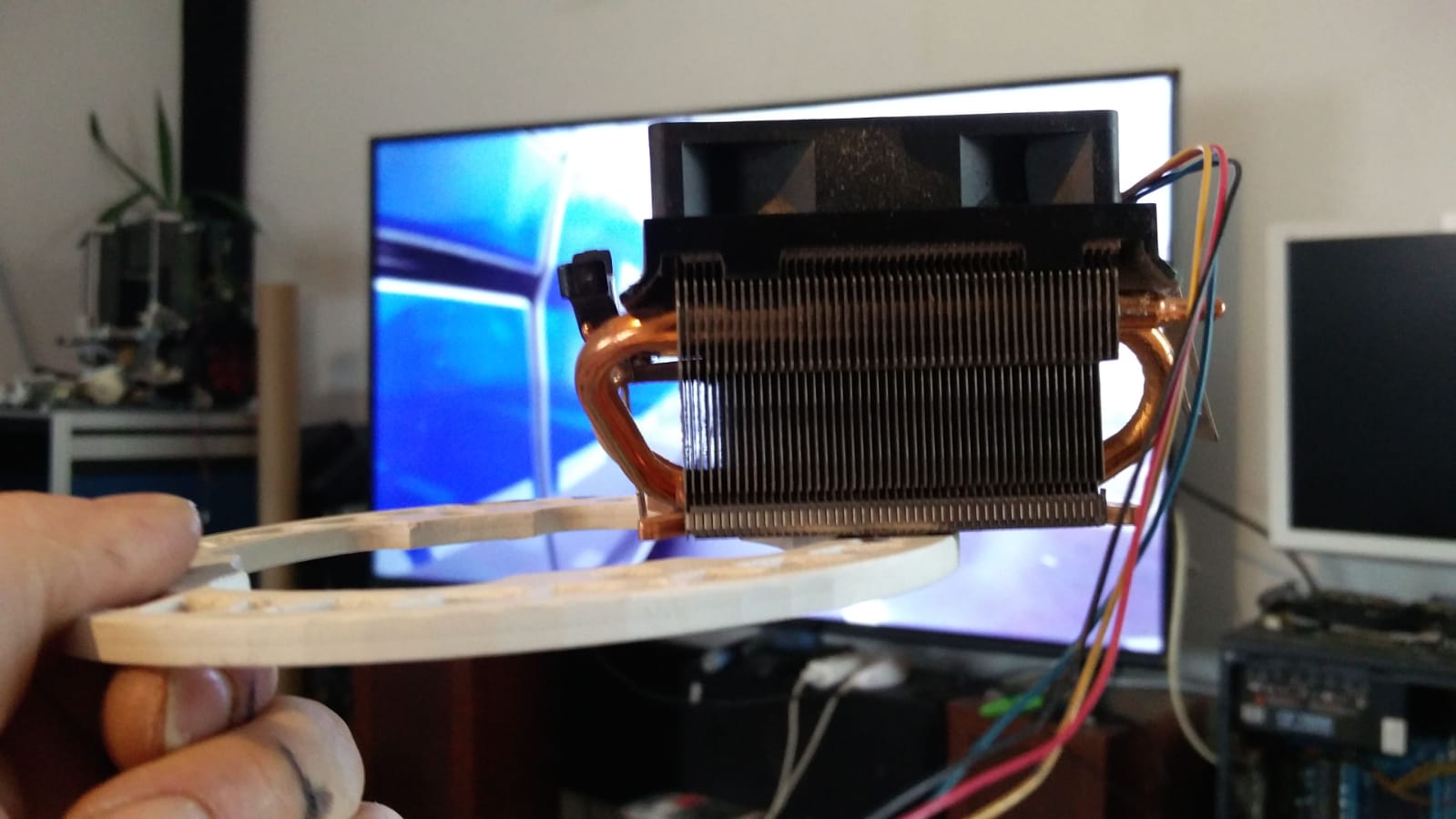

Mini Gewächshaus, Gefräst aus 4mm Papelsperrholz, Beleuchtung Selbstgebaut aus 3Watt Full Spektrum LED Modulen, sind auf alten Core I5 Kühlern verklebt. Lüfter laufen sanft mit 7 Volt unhörbar. Befeuert wird das ganze von nem Alten Asus Laptop Netzteil mit 90Watt, geht auf nen Festspannungsregler der als LED Treiber fungiert.
