PSU-Kabel: Darf man Massen (GND) zusammenführen?

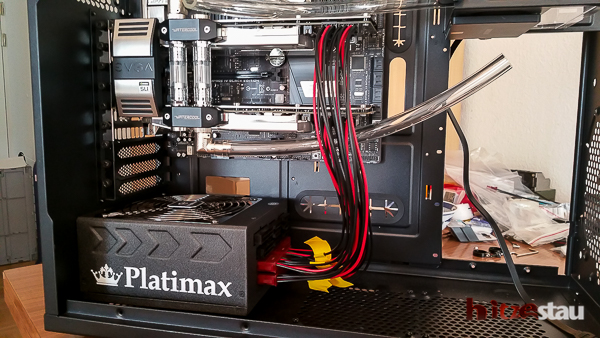

Wir wollen für ein Netzteil (Enermax Platimax 1200W) die Kabel selber neu anfertigen. Dabei ist eine Frage aufgetaucht, wo wir nicht sicher sind und darum bitten wir Euch um Hilfe, da wir keinen Fehler machen wollen.
Beim Kabel für die GPU wollen wir die einzelnen Adern für die Masse anders zusammenfassen, als im Originalkabel, da wir mir roten und schwarzen Adern eine Muster erzeugen wollen.

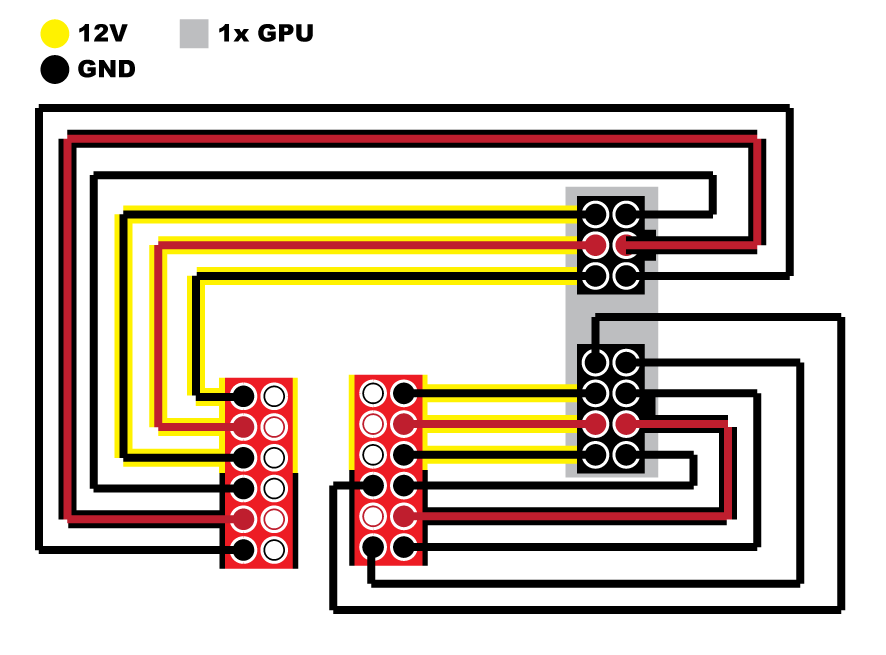

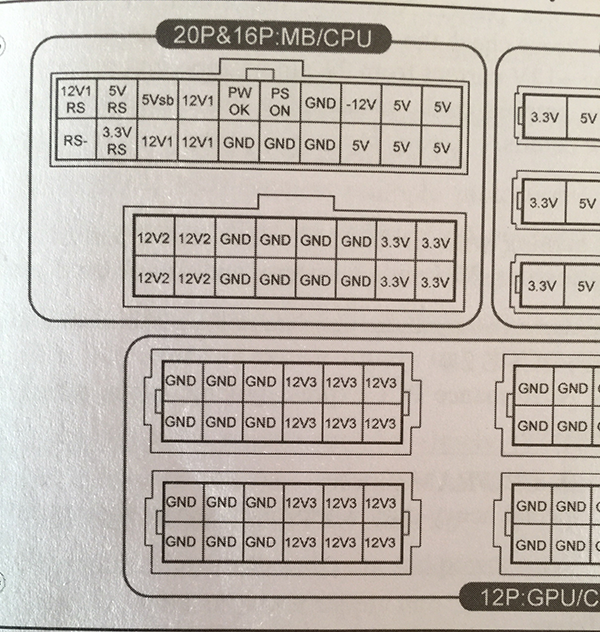

Im oberen Schema seht Ihr das Layout des Original-Kabels. Je drei Massen (schwarz) werden zusammengefasst und dann auf fünf aufgesplittet.
Das untere Schema zeigt das von uns geplante Kabel: Zwei Massen werden direkt verbunden, die anderen vier werden zusammengefasst und dann auf sechs aufgesplittet. Davon gehen zwei zum 6Pin Stecker der Grafikkarte und vier zum 8Pin Stecker.
Unsere Frage: Darf man was die Massen angeht vom Layout des Original-Kabels abweichen und sie so führen, wie abgebildet?
