So heute mal ein etwas kleineres Update. Den Riser habe ich nun abgesägt und er geht auch tatsächlich noch

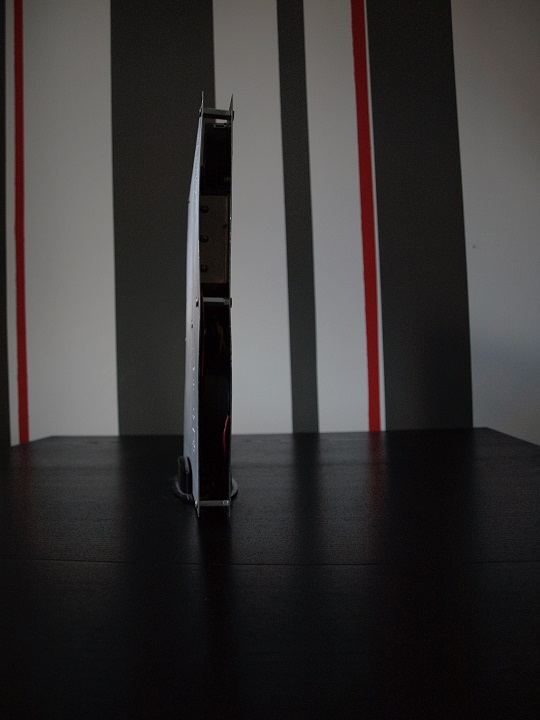

wie auf dem Bild zu sehen spart das schon ziemlich viel Platz.
Weiterhin habe ich es nun endlich, dank neuer Schrauben geschafft den CPU Kühler mal ordentlich am Case zu verschrauben dadurch ist das ganze noch mal deutlich stabiler geworden. Außerdem sieht man auf dem Bild ein neues Blech, dieses soll die warme, vom CPU Kühler kommende, Luft aus dem Gehäuse leiten. Ich muss allerdings noch Löcher bohren.
Als letztes gab es noch einige Änderungen an dem Einbau der Grafikkarte. Dank neuer Schrauben konnte ich die Höhe der Schrauben auf der Rückseite der Grafikkarte reduzieren. Vorher musste ich 5 Unterlagsscheiben übereinander benutzen, da die Schrauben nur begrenztes Gewinde hatten.
Weiter habe ich die Halterung der Grafikkarte verändert, sodass diese die Höhe nicht mehr limitiert und als letztes auch die Blende der Grafikkarte abmontiert.
Die Dicke an der Grafikkarte habe ich dadurch noch nicht reduzieren können, dies waren allerdings teils Vorbereitungen um im nächsten Update deutlich unter die 3 cm zu kommen
wie auf dem Bild zu sehen spart das schon ziemlich viel Platz.Weiterhin habe ich es nun endlich, dank neuer Schrauben geschafft den CPU Kühler mal ordentlich am Case zu verschrauben dadurch ist das ganze noch mal deutlich stabiler geworden. Außerdem sieht man auf dem Bild ein neues Blech, dieses soll die warme, vom CPU Kühler kommende, Luft aus dem Gehäuse leiten. Ich muss allerdings noch Löcher bohren.
Als letztes gab es noch einige Änderungen an dem Einbau der Grafikkarte. Dank neuer Schrauben konnte ich die Höhe der Schrauben auf der Rückseite der Grafikkarte reduzieren. Vorher musste ich 5 Unterlagsscheiben übereinander benutzen, da die Schrauben nur begrenztes Gewinde hatten.
Weiter habe ich die Halterung der Grafikkarte verändert, sodass diese die Höhe nicht mehr limitiert und als letztes auch die Blende der Grafikkarte abmontiert.
Die Dicke an der Grafikkarte habe ich dadurch noch nicht reduzieren können, dies waren allerdings teils Vorbereitungen um im nächsten Update deutlich unter die 3 cm zu kommen
Anhänge
Ein-Topf-Eintopf
Kabelverknoter(in)
Sehr schönes Projekt. Das regt mich doch glatt an, sowas un der Art mal aufs Papier zuwerfen, allerdings mit z.b. 5cm da mir einfach die Leistung fehlen würde bei der Bauhöhe von 3cm. Aber super Projekt. Abo
Gesendet von meinem SM-G920F mit Tapatalk
Gesendet von meinem SM-G920F mit Tapatalk
AW: Project Blade | Extreme Thin Gaming mini ITX | aktuell: 3cm | Kabelbruch und Wackler
Schön das es dir gefällt Eintopf

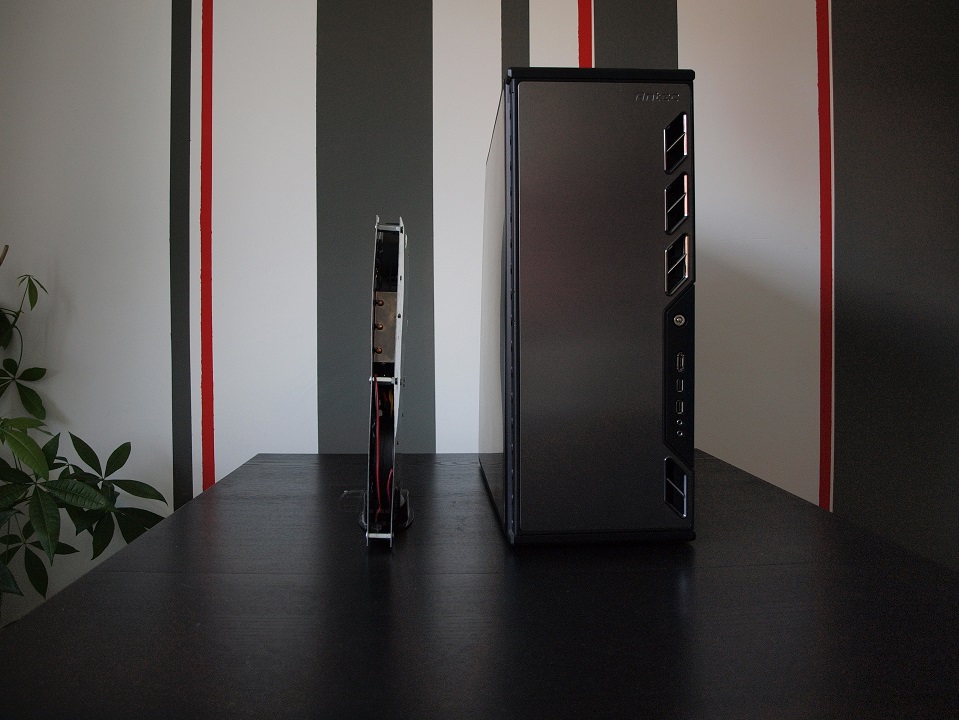

So ich bin zurück aus dem Sommerloch. Leider mit nicht allzu positiven Neuigkeiten. Mit dem Ziel unter die 3 cm zu kommen wird es wahrscheinlich erst einmal nichts.
Bei meinem Versuch da hinzukommen hat jetzt das dritte Riserkabel einen Wackler. Ebenso die 90 grad Riser funktionierten nach dem Sommerpause einfach nicht mehr :o
Habe ich an denen wohl doch zu viel weggeschnitten. Dann war ich vor zwei Wochen wieder auf Lan, mit dem letzten Riser der noch halbwegs ging. Das Kabel hatte ich so hintrapiert das es möglichst wenig Wackler auslöst. Entgegen meiner Erwartung hat das ganze sogar funktioniert. Diesmal auch ohne zusätzlichen Lüfter aber dafür hinten etwas offen mit einer dicke von 5 cm. Einmal hatte ich einen Bluescreen aber ansonsten hat er die 14 Stunden ganz gut ausgehalten.
Maximale Temperaturen waren hierbei 67 Grad wobei ich die Lüfter deutlich höher drehen ließ.

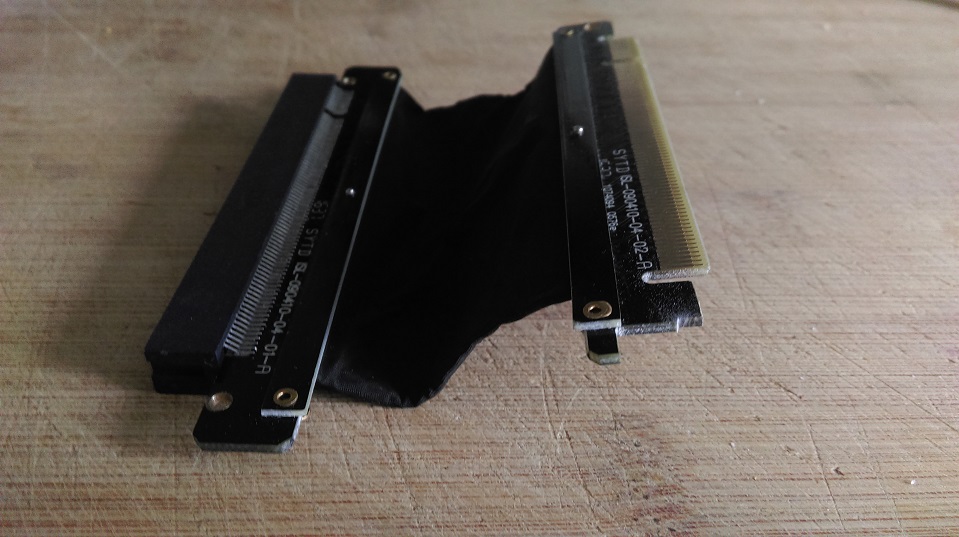

Das Problem der meisten Riserkabel war es dass diese mit ungefähr 15- 20 cm viel zu lang waren. Also war meine idee nun ein kurzes Riserkabel zu kaufen. Gesagt getan hab ich mich für das M-Ware 5cm Kabel hier entschieden.
Jetzt reichen blöderweise die 5cm nicht. Dafür habe ich jetzt noch eine kleine PCIe Verlängerung bestellt, Versand allerdings wieder aus China also frühstens in nem Monat da. Ich hoffe das reicht dann sonst steh ich erst mal vor nem größeren Problem
Schön das es dir gefällt Eintopf
So ich bin zurück aus dem Sommerloch. Leider mit nicht allzu positiven Neuigkeiten. Mit dem Ziel unter die 3 cm zu kommen wird es wahrscheinlich erst einmal nichts.
Bei meinem Versuch da hinzukommen hat jetzt das dritte Riserkabel einen Wackler. Ebenso die 90 grad Riser funktionierten nach dem Sommerpause einfach nicht mehr :o
Habe ich an denen wohl doch zu viel weggeschnitten. Dann war ich vor zwei Wochen wieder auf Lan, mit dem letzten Riser der noch halbwegs ging. Das Kabel hatte ich so hintrapiert das es möglichst wenig Wackler auslöst. Entgegen meiner Erwartung hat das ganze sogar funktioniert. Diesmal auch ohne zusätzlichen Lüfter
aber dafür hinten etwas offen mit einer dicke von 5 cm. Einmal hatte ich einen Bluescreen aber ansonsten hat er die 14 Stunden ganz gut ausgehalten.Maximale Temperaturen waren hierbei 67 Grad wobei ich die Lüfter deutlich höher drehen ließ.
Das Problem der meisten Riserkabel war es dass diese mit ungefähr 15- 20 cm viel zu lang waren. Also war meine idee nun ein kurzes Riserkabel zu kaufen. Gesagt getan hab ich mich für das M-Ware 5cm Kabel hier entschieden.
Jetzt reichen blöderweise die 5cm nicht. Dafür habe ich jetzt noch eine kleine PCIe Verlängerung bestellt, Versand allerdings wieder aus China also frühstens in nem Monat da. Ich hoffe das reicht dann sonst steh ich erst mal vor nem größeren Problem
