Bilderthread Mainboard Out-of-the-Box-Bilder-Thread
- Ersteller CrashStyle
- Erstellt am
Tolles Bild und tolles Board! Ist das ein T2RS oder ein T3RS?
Zwei Mal Mittelklasse von EVGA - zwischen beiden Boards liegen fast zehn Jahre:
Anhänge
Zuletzt bearbeitet von einem Moderator:
Die Kühlung ist aber nicht out-of-the-box
Das ist richtig, daher habe ich noch eins mit original Kühlung hinterhergeschoben!
Hier noch mal mein aktuelles vor und nach dem Umbau! ...aber wahrscheinlich auch nicht mehr lange!
julian35152
PC-Selbstbauer(in)
Das ist richtig, daher habe ich noch eins mit original Kühlung hinterhergeschoben!
Hier noch mal mein aktuelles vor und nach dem Umbau! ...aber wahrscheinlich auch nicht mehr lange!
Was hast du für eine Kamera? Will auch so ne Qualität haben
Anhang anzeigen 1060516
Anhang anzeigen 1060517
Komischer weise kann ich die Grafikeinstellung nich öffnen.. die hat grade ein Problem
Zuletzt bearbeitet:
Was hast du für eine Kamera? Will auch so ne Qualität haben
Komischer weise kann ich die Grafikeinstellung nich öffnen.. die hat grade ein Problem
Versuch noch einmal die Bilder hochzuladen und einzubinden. Bei mir geht's. Wenn ich Deinen Post editieren möchte geht's nicht.
Die Bilder sind mit einer Canon EOS 600 D mit dem 50mm Macro Objektiv gemacht worden. Aber man kriegt auch mit günstigen Kameras gute Bilder hin. Wichtig ist, die ISO klein einzustellen, den Blitz zu deaktivieren und ein Stativ zu verwenden.
Hier noch ein (das!) ITX MB von 2009. Das Zotac GeForce 9300-ITX WiFi. Übrigens mit einer 150,- Euro Kamera (Canon IXUS 70) aufgenommen.
Aus dem PCGH-Bildarchiv:
Sapphire Pure Innovation PI-A9RX480
Auf diesem Sockel-939-Mainboard sitzt ein Ati Radeon Xpress 200 mit RX480-Northbridge und SB450-Southbridge. Unterstützt werden bis zu 4 GiByte DDR-400-RAM, der Gigabit-LAN-Port ist über den Zusatzchip Marvell 88E852 angebunden. Sapphire stieg mit dem Modell 2005 in den Mainboard-Markt ein, in zeitgenössischen Tests kamen die OC-Funktionen und die passive Kühlung recht gut weg. Das auch aus heutiger Sicht herausstechende Merkmal ist aber wohl die weiße Platine und das große Sapphire-Logo auf der Rückseite. Es ist das älteste mir bekannte Mainboard mit einem weißen PCB (kennt jemand ältere, vor 2005 veröffentlichte Modelle?)
Sapphire Pure Crossfire PC-A9RD480
Es handelt sich um eine weniger Monate später nachgeschobene Sockel-939-Platine mit dem Chipsatz Ati Radeon Xpress 200, der sich aus einer RD480-Northbridge und einer SB450-Southbridge zusammensetzt. Der Hauptunterschied zum obigen Modell ist, dass zwei Grafikkarten im Crossfire-Modus (dann mit ×8-Durchsatz) betrieben werden können, wozu auch keine Jumper benötigt werden. Die Backplate aus Metall gefiel Casemoddern bestimmt auch etwas besser.^^
Sapphire Pure Innovation PI-A9RX480
Auf diesem Sockel-939-Mainboard sitzt ein Ati Radeon Xpress 200 mit RX480-Northbridge und SB450-Southbridge. Unterstützt werden bis zu 4 GiByte DDR-400-RAM, der Gigabit-LAN-Port ist über den Zusatzchip Marvell 88E852 angebunden. Sapphire stieg mit dem Modell 2005 in den Mainboard-Markt ein, in zeitgenössischen Tests kamen die OC-Funktionen und die passive Kühlung recht gut weg. Das auch aus heutiger Sicht herausstechende Merkmal ist aber wohl die weiße Platine und das große Sapphire-Logo auf der Rückseite. Es ist das älteste mir bekannte Mainboard mit einem weißen PCB (kennt jemand ältere, vor 2005 veröffentlichte Modelle?)
Sapphire Pure Crossfire PC-A9RD480
Es handelt sich um eine weniger Monate später nachgeschobene Sockel-939-Platine mit dem Chipsatz Ati Radeon Xpress 200, der sich aus einer RD480-Northbridge und einer SB450-Southbridge zusammensetzt. Der Hauptunterschied zum obigen Modell ist, dass zwei Grafikkarten im Crossfire-Modus (dann mit ×8-Durchsatz) betrieben werden können, wozu auch keine Jumper benötigt werden. Die Backplate aus Metall gefiel Casemoddern bestimmt auch etwas besser.^^
Anhänge
Zuletzt bearbeitet:
P
pseudonymx
Guest
Gebumseltes z87 gd5 und n gebumseltes Crosshair II Funktioniert alles. das Crosshair hat ma n bissl wasser gesehen ;D das z87 hab ich offen genutzt um den pentium 3258 feuer unterm hintern zu machen... war so excited das ich mit der graka den pci-e slot abgerissen hab XD. Zu bewundern ist der Monatgering für AMD kühler
Anhänge
G
GxGamer
Guest
Hier mal ein Abit AL-8.
Ich finde die Farbe ist der Knaller.
Ich finde die Farbe ist der Knaller.
G
GxGamer
Guest
Sorry für den Doppelpost aber ich übe halt viel mit meiner Kamera.
Diesmal hab ich die Gegenlichtblende weggelassen. Spezielle Beleuchtung könnt was bringen...
Foto zeigt ein Epox EP-8RDA3+ mit Sockel A mit installiertem Athlon 1333Mhz.
Diesmal hab ich die Gegenlichtblende weggelassen. Spezielle Beleuchtung könnt was bringen...
Foto zeigt ein Epox EP-8RDA3+ mit Sockel A mit installiertem Athlon 1333Mhz.
hAS3
Komplett-PC-Aufrüster(in)

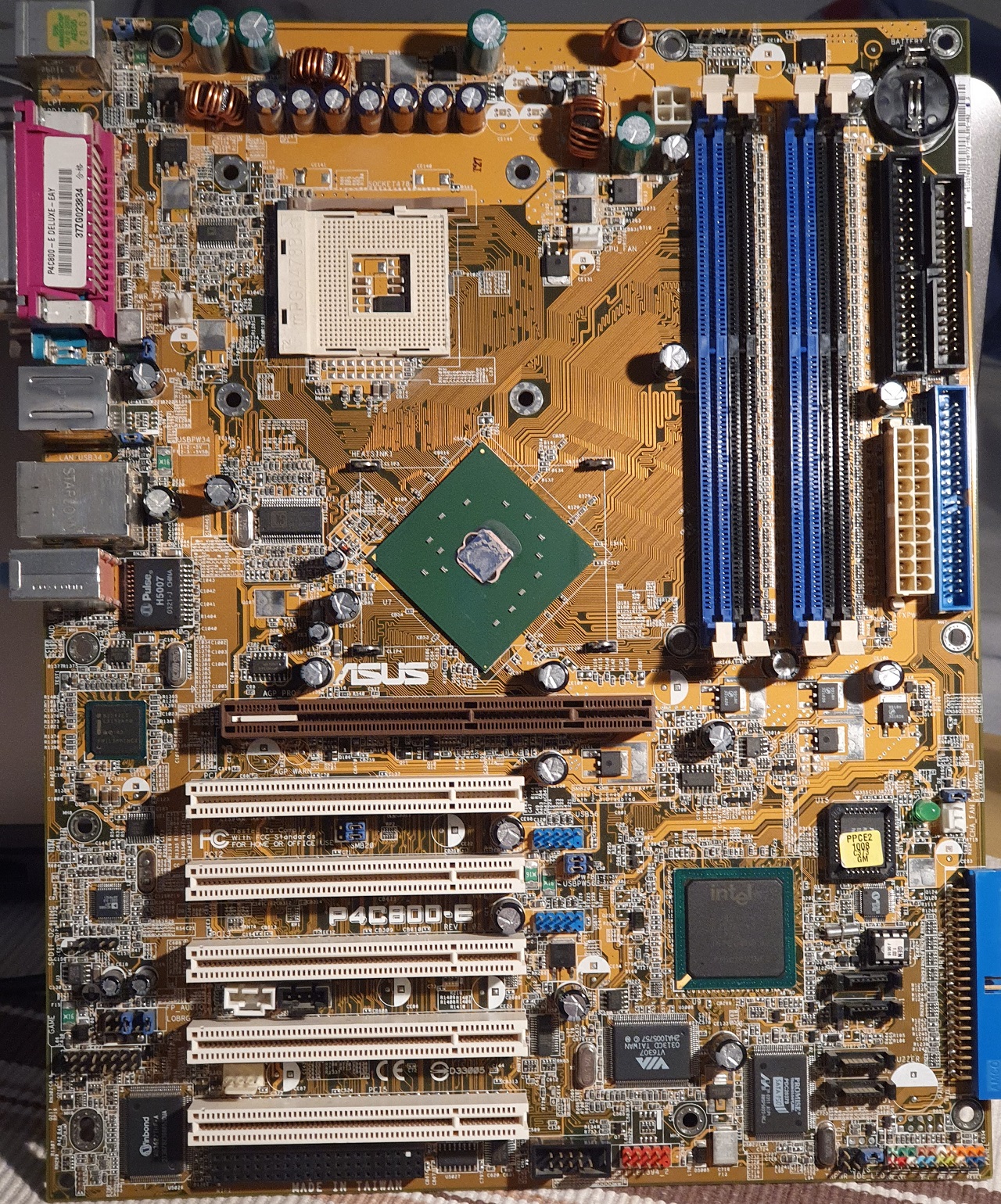

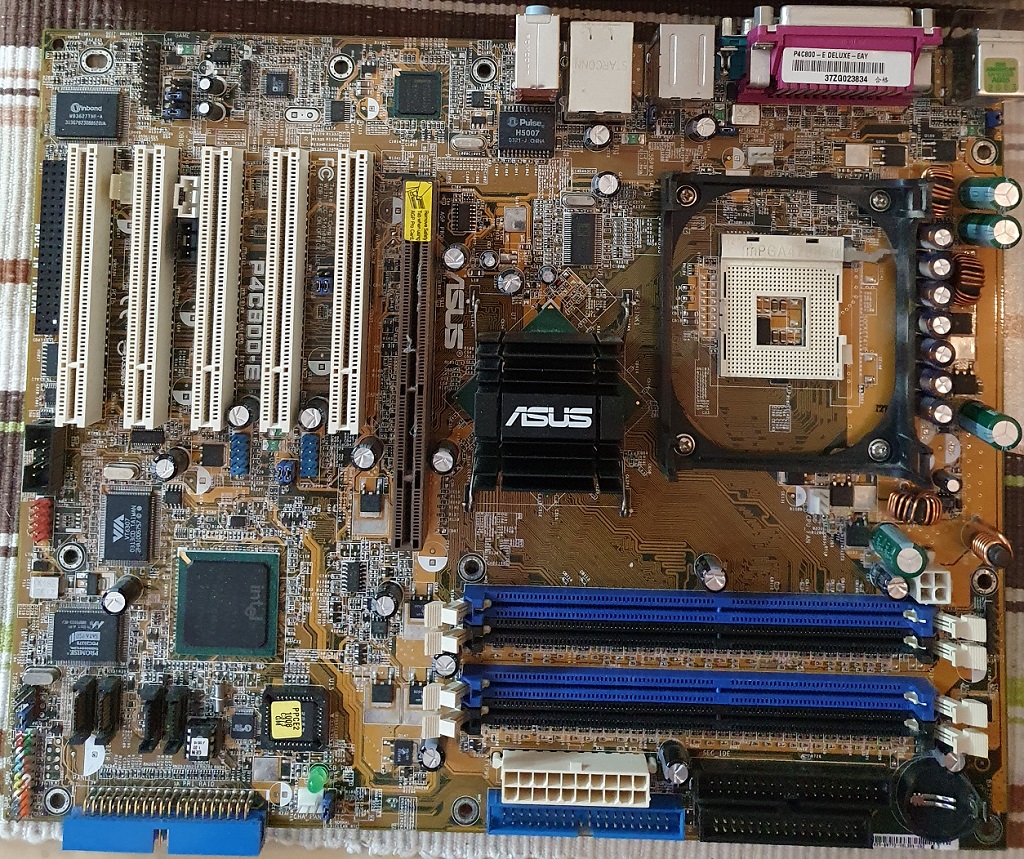

Hier mal mein ca. 16 Jahre altes Asus P4C800-E Deluxe. Damals für ca 180€ die absolute Oberklasse, wenn ich mich richtig erinnere.
Hier mit Northbridge-Kühler:
Und nochmal ohne:
Die Zwei Detail-Fotos lasse ich mal nur im Anhang, wen es interessiert
Hier mit Northbridge-Kühler:
Und nochmal ohne:
Die Zwei Detail-Fotos lasse ich mal nur im Anhang, wen es interessiert
Anhänge

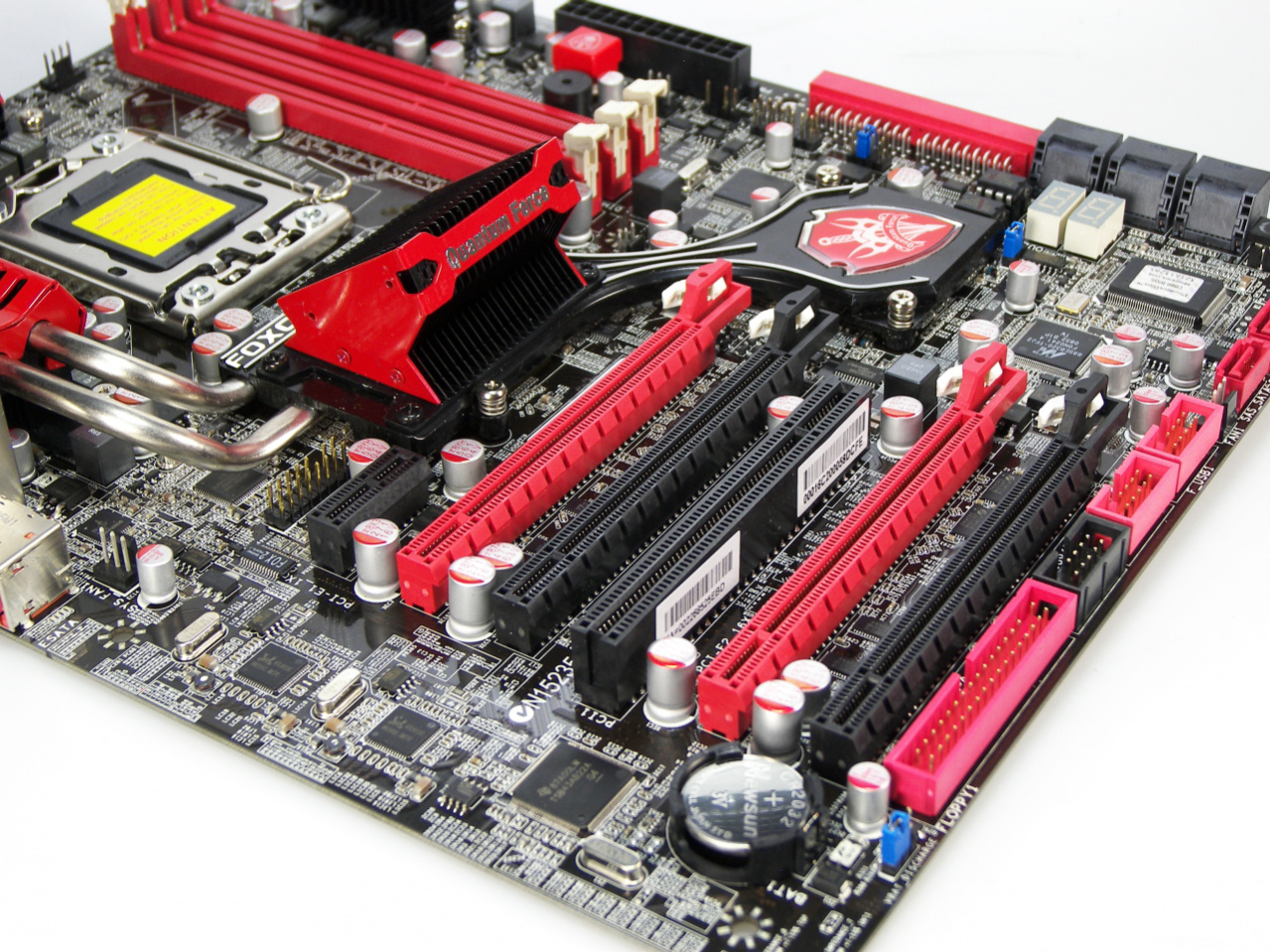

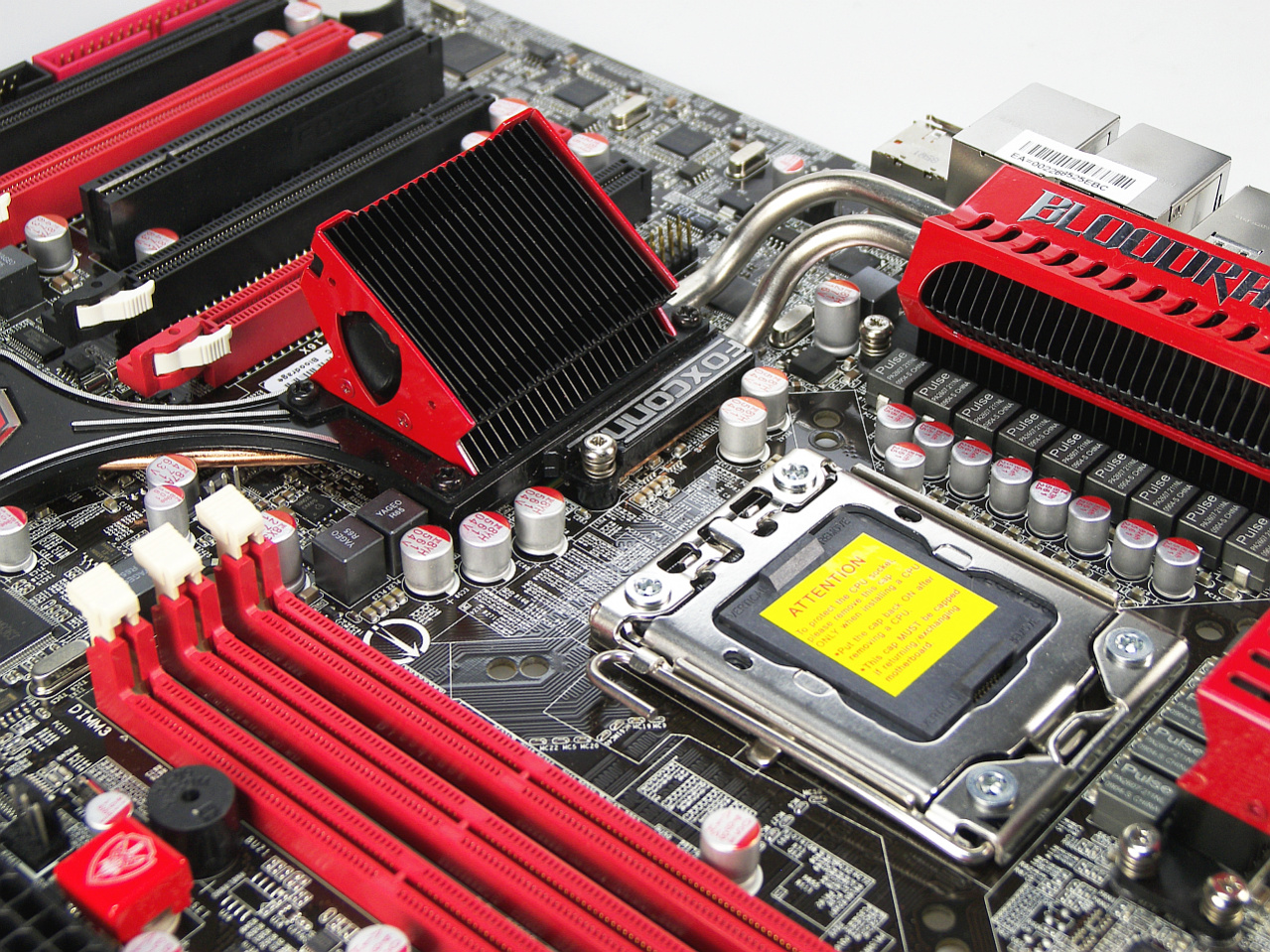

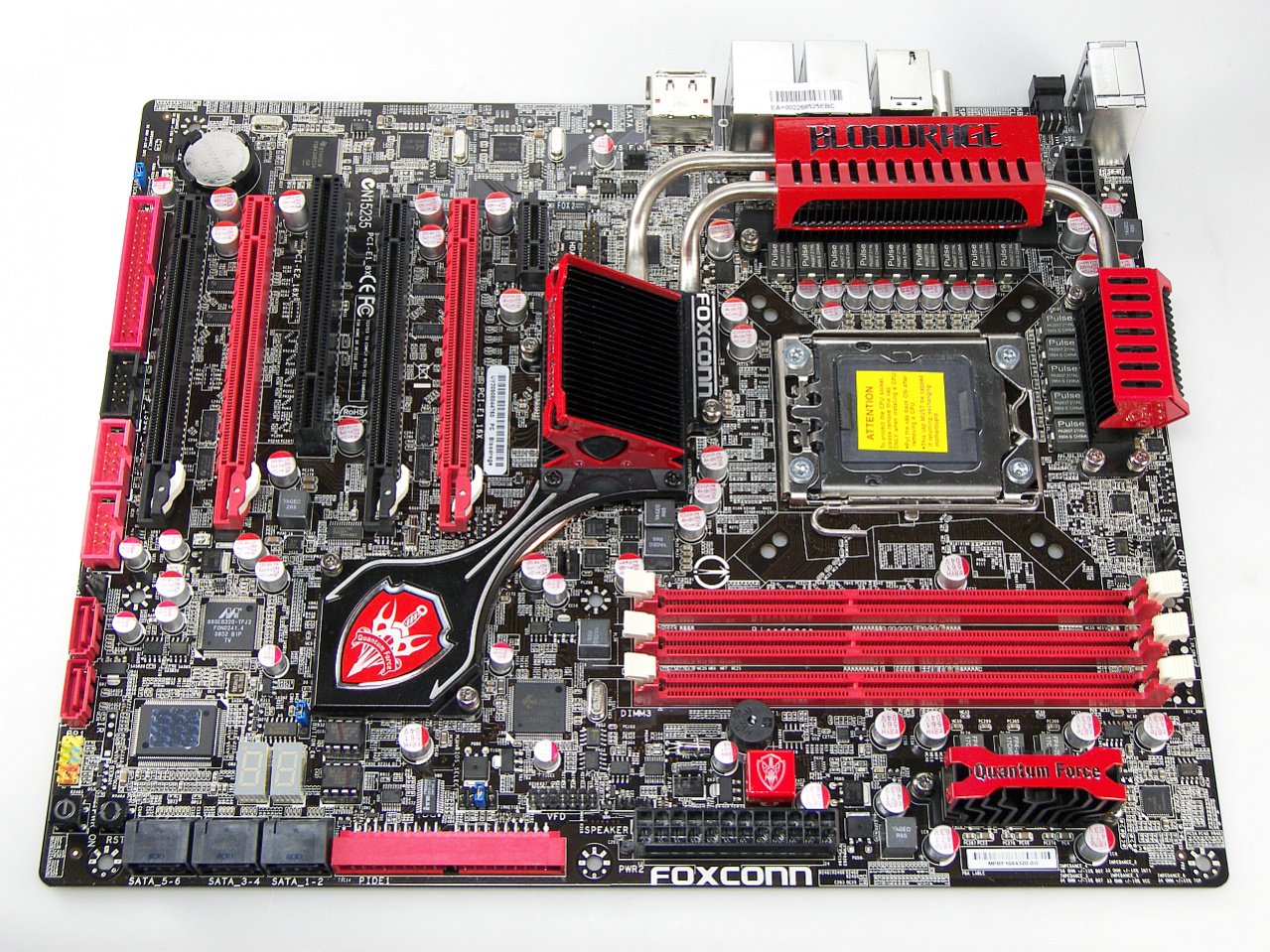

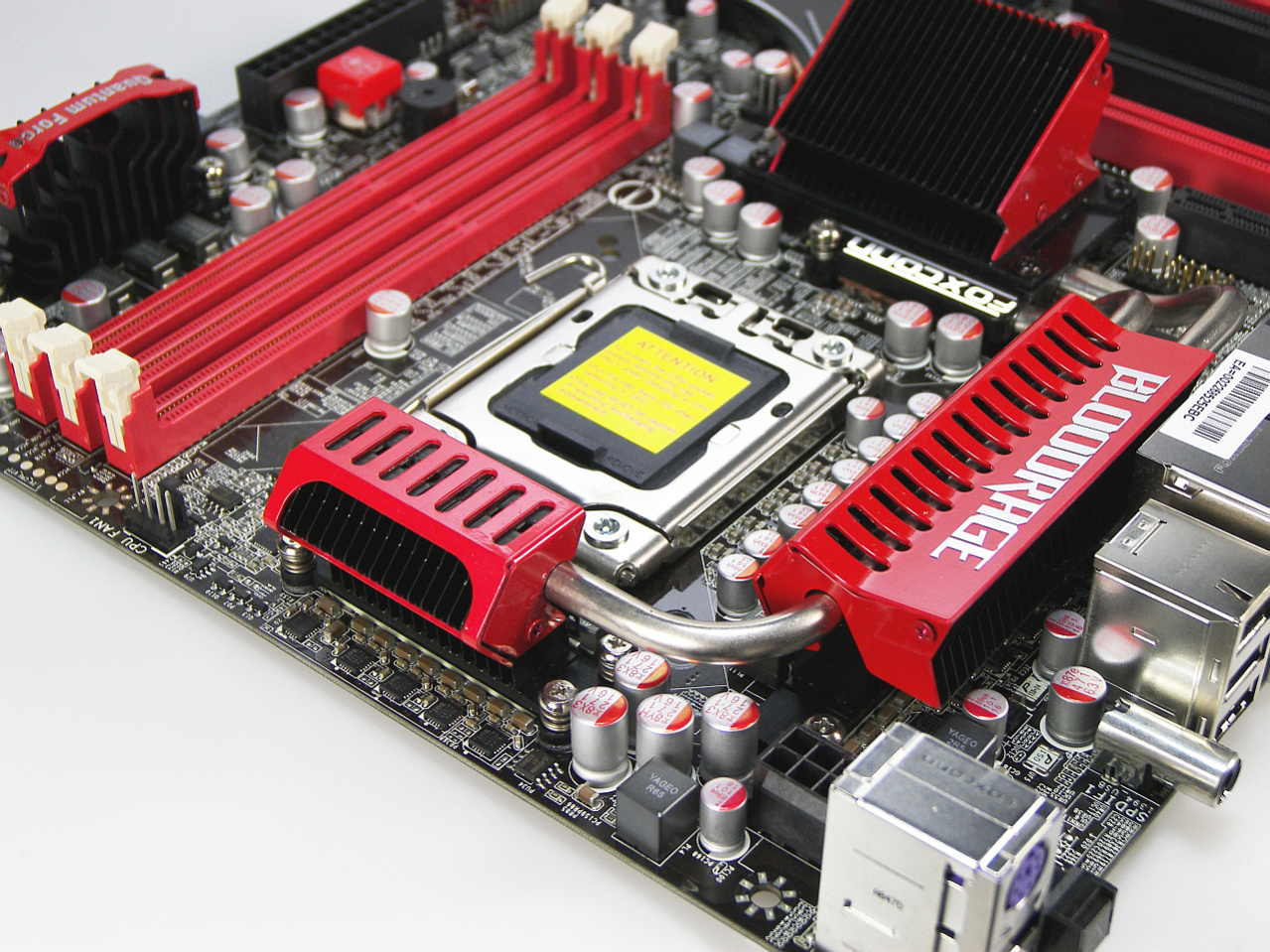

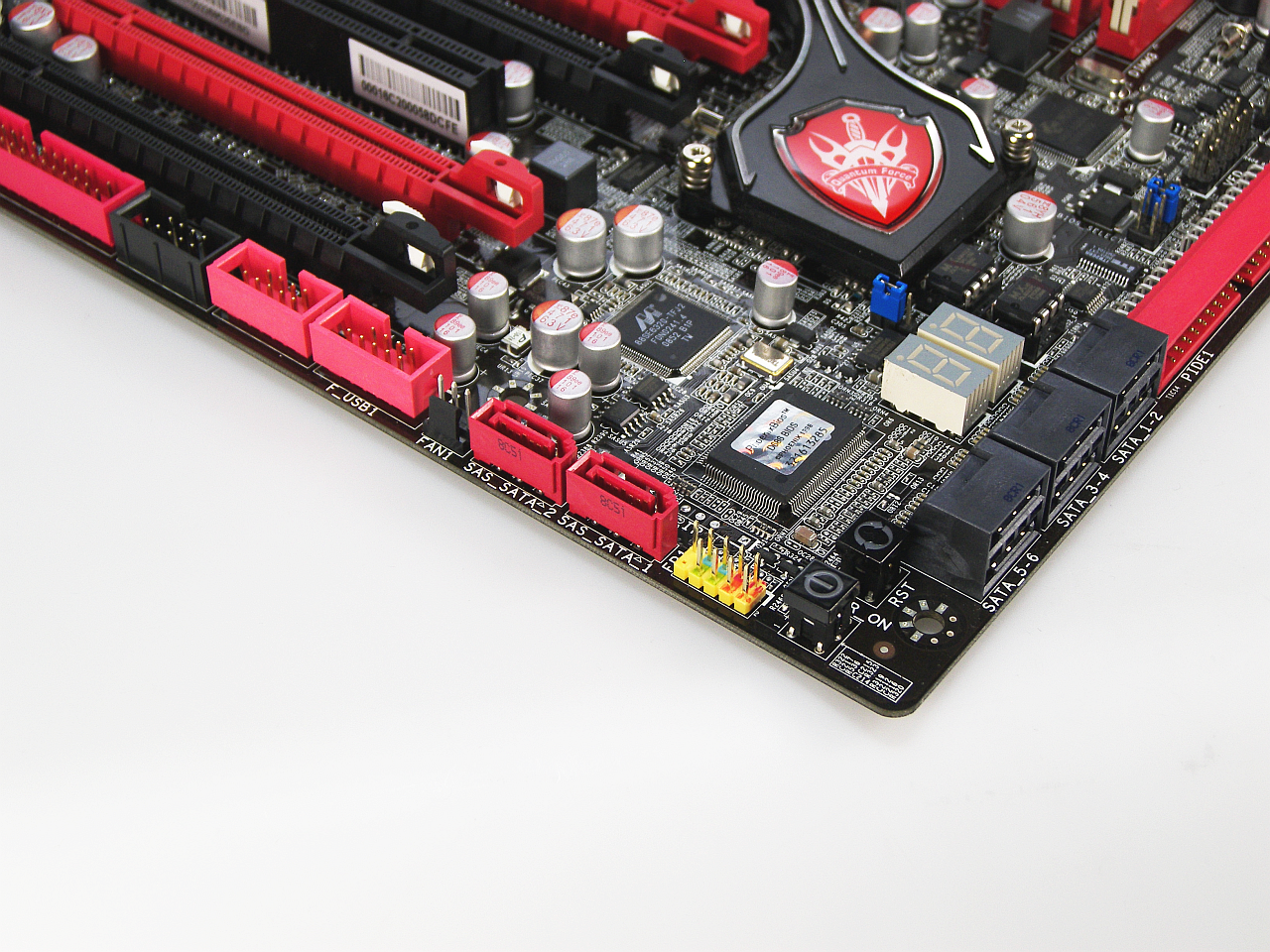

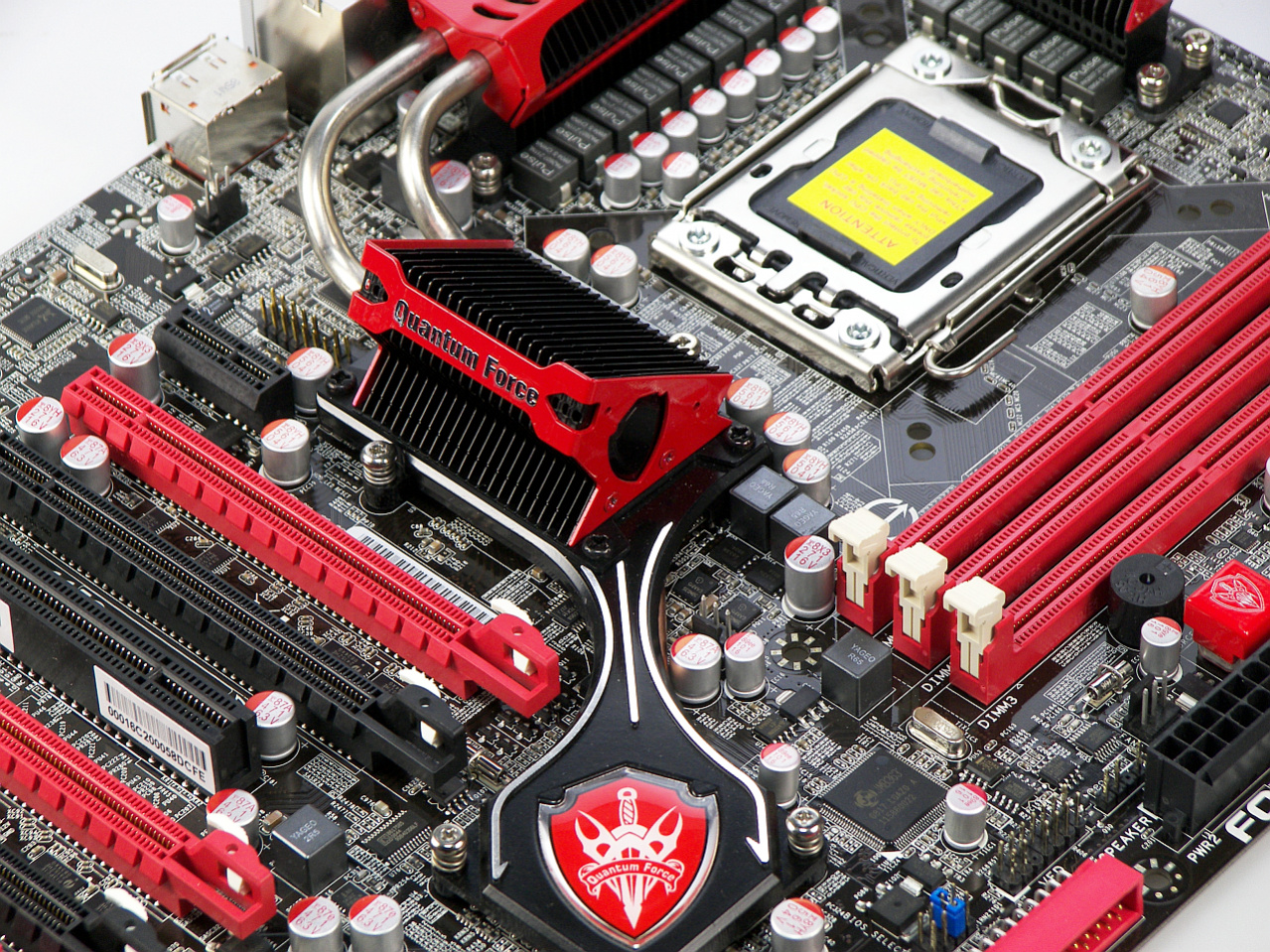

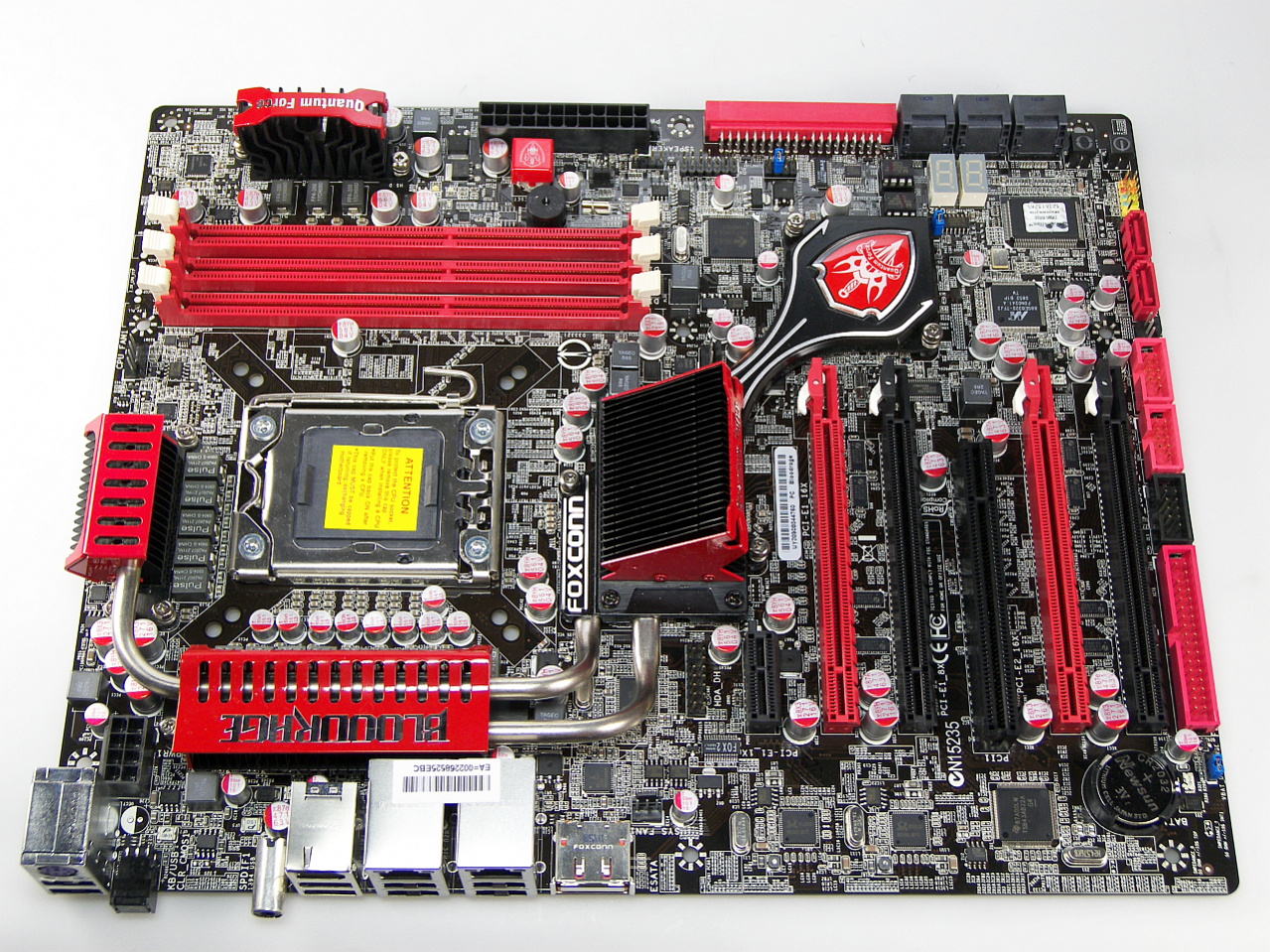

Foxconn Bloodrage (Sockel 1366, Intel X58/ICH10R)

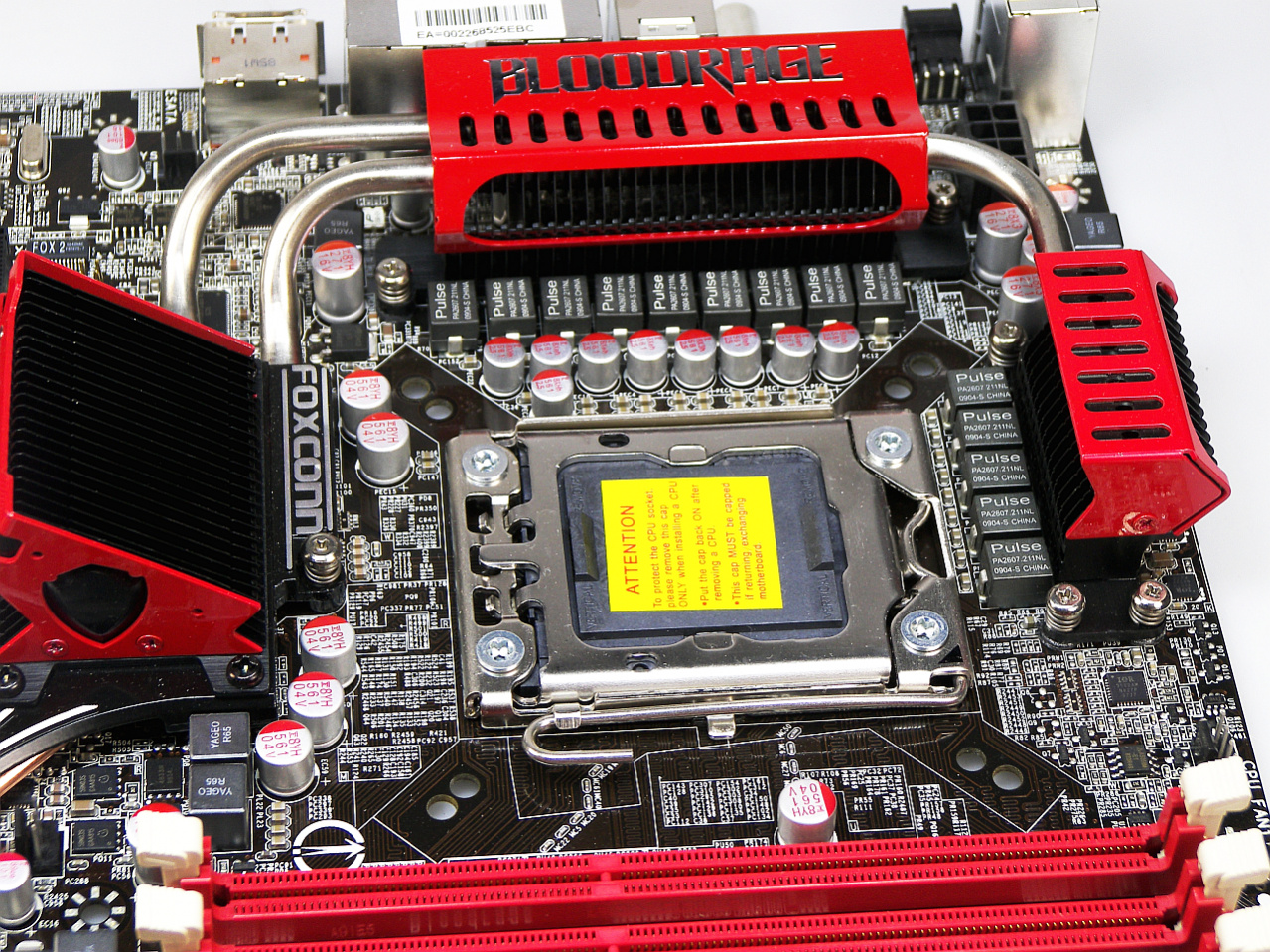

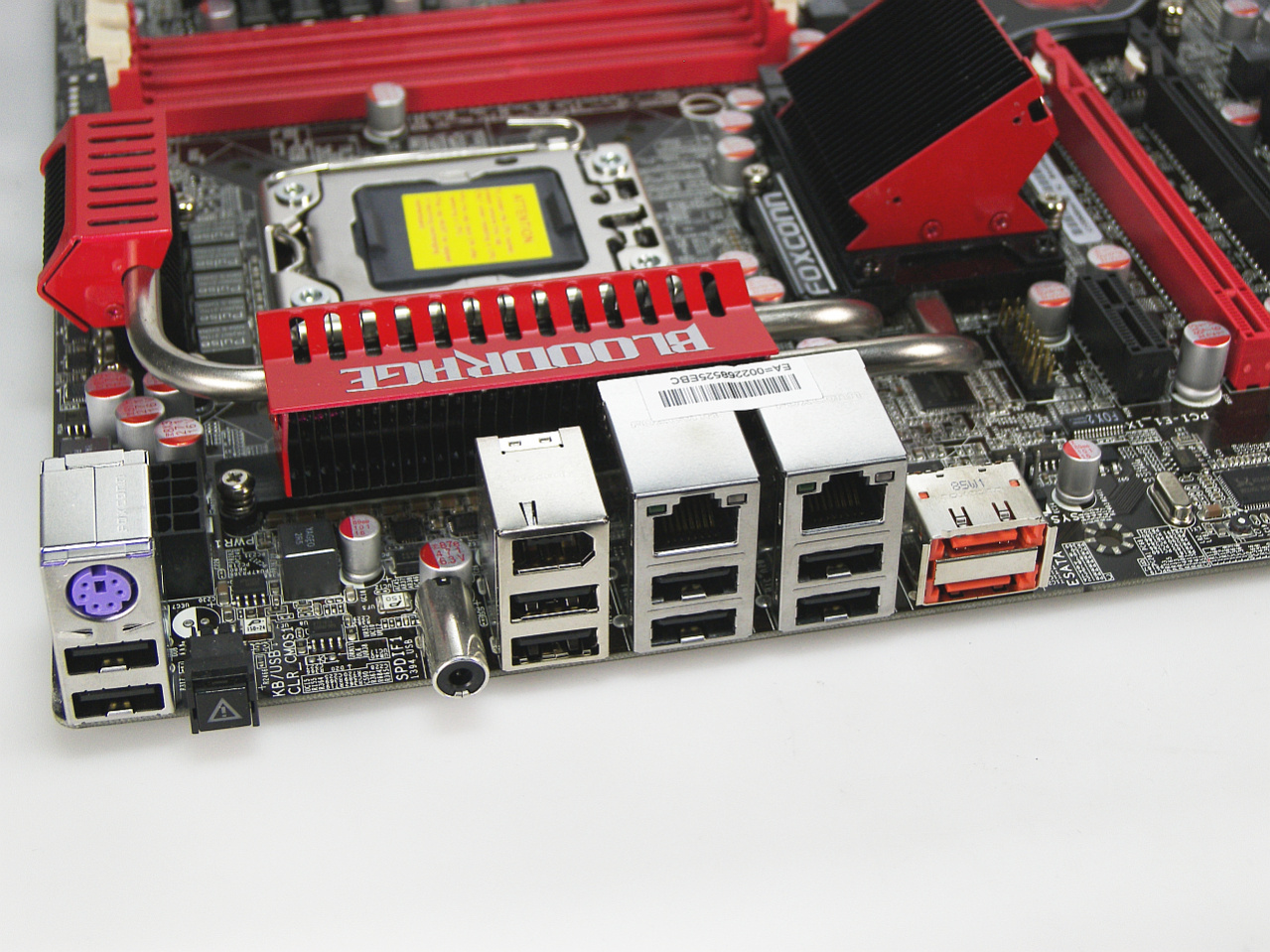

Man beachte die zusätzlichen Bohrlöcher für eine Abwärtskompatibilität mit Sockel-775-Kühlern.

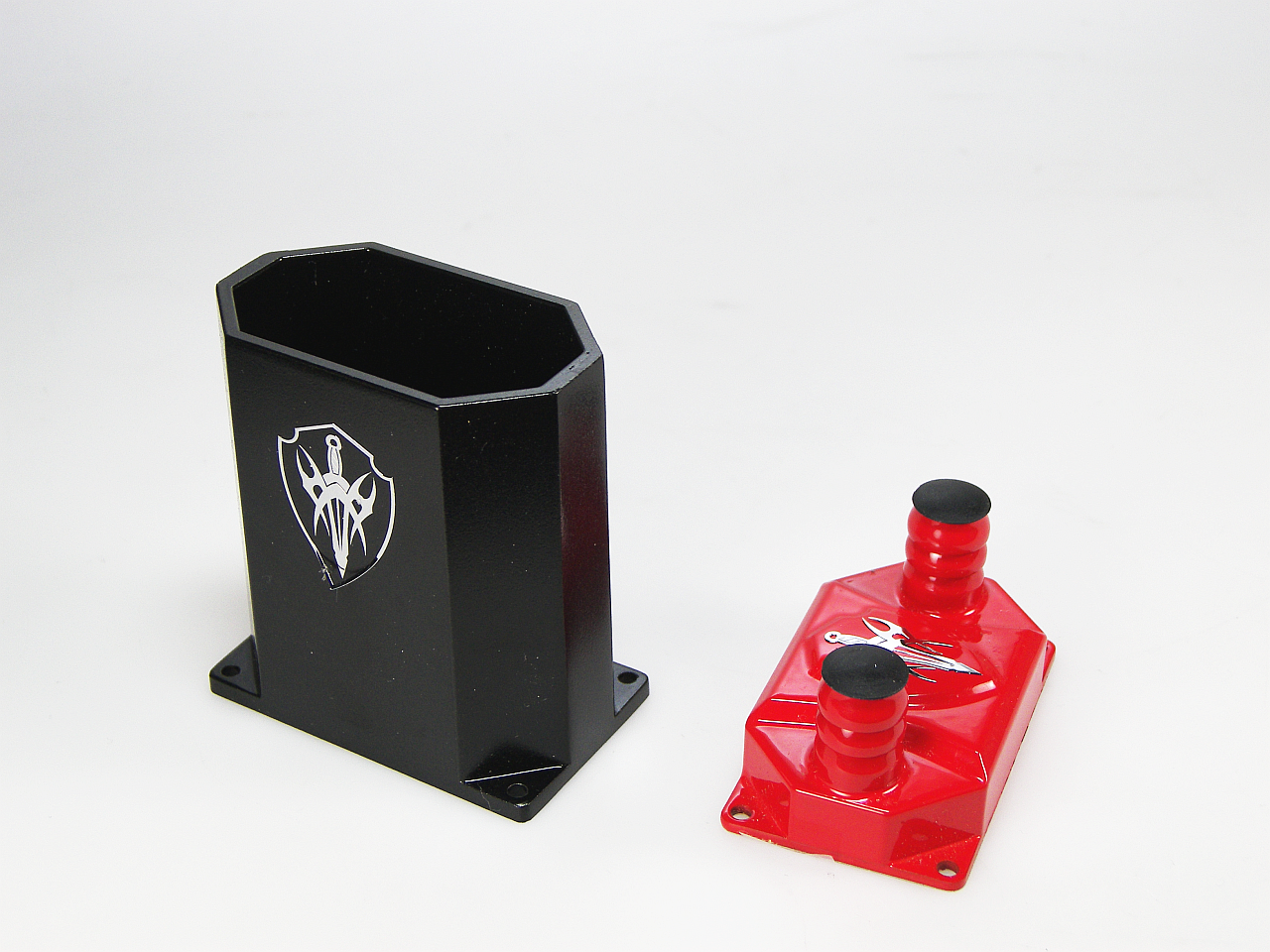

Zum Lieferumfang des Boards gehören zwei Aufsätze, mit denen die Northbridge wahlweise in einen Wasserkühlungskreislauf eingebunden oder mit Trockeneis oder flüssigen Stickstoff gekühlt werden kann.
Man beachte die zusätzlichen Bohrlöcher für eine Abwärtskompatibilität mit Sockel-775-Kühlern.
Zum Lieferumfang des Boards gehören zwei Aufsätze, mit denen die Northbridge wahlweise in einen Wasserkühlungskreislauf eingebunden oder mit Trockeneis oder flüssigen Stickstoff gekühlt werden kann.
Anhänge
Gigabyte GA-GC230D mit aufgelötetem Intel Atom 230 (PBGA437), Intel 945GC (Northbridge) und Intel ICH7 (Southbridge)
Ich denke an dem Board aus dem Jahr 2008 sieht man ganz gut, welche Vorteile ein modernes System-on-a-Chip-Design bietet. Die drei großen Chips benötigen viel Platz und doch einen gewissen Kühlaufwand. Belüftet wird übrigens nicht, wie man wohl vermuten würde, der Atom 230 (4 Watt TDP - platziert nahe der 4-Pin-EPS-12-Volt-Buchse), sondern die 945GC-Northbridge. Die Northbridge mit integrierter Grafikeinheit (GMA950) bringt es nämlich auf stolze 22,2 Watt TDP. Am sparsamsten ist die ICH7-Southbridge mit 3,3 Watt TDP und dementsprechend dem kleinsten Passivkühler nahe des PCI-Slots.
Von Dual Channel macht das Board mit lediglich einem RAM-Steckplatz übrigens keinen Gebrauch, obwohl der 945GC dazu in der Lage ist. Maximal konnten 2 GiByte DDR2-533-RAM verbaut werden. Der 945GC ist zwar für DDR2-667 freigegeben, allerdings würde man dafür auch einen passenden RAM-Teiler für den Atom mit 133 MHz FSB benötigen. Bei 2:1 ist eben nur ein RAM-Takt von 266 MHz (DDR2-533) möglich. FSB-Overclocking und -Overvolting sowie die Justierung der RAM-Spannung unterstützt das Mainboard übrigens, die CPU- oder Northbridge-Spannung ist im BIOS-Menü allerdings nicht freigegeben.
Von Dual Channel macht das Board mit lediglich einem RAM-Steckplatz übrigens keinen Gebrauch, obwohl der 945GC dazu in der Lage ist. Maximal konnten 2 GiByte DDR2-533-RAM verbaut werden. Der 945GC ist zwar für DDR2-667 freigegeben, allerdings würde man dafür auch einen passenden RAM-Teiler für den Atom mit 133 MHz FSB benötigen. Bei 2:1 ist eben nur ein RAM-Takt von 266 MHz (DDR2-533) möglich. FSB-Overclocking und -Overvolting sowie die Justierung der RAM-Spannung unterstützt das Mainboard übrigens, die CPU- oder Northbridge-Spannung ist im BIOS-Menü allerdings nicht freigegeben.
Zuletzt bearbeitet:
Wen interessiert, was das Crosshair VIII Dark Hero so drauf hat, folge dem Link
[Extreme-Review] ASUS ROG Crosshair VIII Dark Hero - was steckt im Namenszusatz der X570-Platine?
ASUS ROG Crosshair VIII Dark Hero ... was steckt im Namenszusatz der X570-Platine? Pünktlich zum Launch der ZEN3-Prozessoren (Ryzen 5xxx-Serie) gönnt ASUS seinem Topdog für Sockel AM4 mit dem Crosshair VIII Dark Hero eine Überarbeitung. Die Verwandtschaft zum Crosshair VIII Hero bleibt zwar...
True Monkey
PCGHX-HWbot-Member (m/w)
