[Work Log] Mod nobilis (Bubinga in seiner schönsten Form)

Niebher

Niebher

Komplett-PC-Aufrüster(in)
[Work Log] Mod nobilis (Bubinga in seiner schönsten Form)

banner-png.704721


Hi und Willkommen zu meinem Mod nobilis.

Lange Zeit herrschte in meinem Kopf der Gedanke an ein Holzcasecon,
so entstand das im Banner zu sehende Case.
Als dann ein Freund, ein von den Maßen fast exakt passendes Bürocase anbot
warf ich meine Pläne über Bord und beschloß, das muss Furniert werden.
Doch wie furniert man Metall ?
Lange Suchen später, es ist kompliziert also wird das Furnier erst auf Holzplatten aufgeleimt und dann per epoxy Kleber aufgeklebt.
Soweit der Plan und hier ein paar Fakten und Bilder

Als Hardware wird folgendes zum Einsatz kommen.

Intel® Xeon® Prozessor E3-1230V3

sapphire dual-x r9 280x

Gigabyte GA-H87-D3H

8GB TeamGroup Xtreem Vulcan DDR3-1600

Arctic-Cooling Freezer Xtreme

1 TB Wd Blue

250 Gb Samsung 840 SSD


Was ist den so geplannt ?

Komplett Verschalung mit Bubinga Pommelle

Matt schwarze Lackierung der Metalteile

Neue Front mit Schlitz für Slot in Laufwerk

Neue Öffnungen für Lüfter


Hier das zu modende Gehäuse

front-jpg.704717


seiteoffen-jpg.704718


seitehalboffen-jpg.704719


ra-1-4-ckseite-jpg.704720


mainboardtray-jpg.704716


Euch allen eine schöne Weihnachtszeit :daumen:

Und da ihr ja Bilder so Liebt zum Abrunden das Furnier
furnier-jpg.704727


Anhänge

  • Mainboardtray.jpg
    1,5 MB · Aufrufe: 1.521
  • Front.jpg
    1,2 MB · Aufrufe: 1.566
  • Seiteoffen.jpg
    1,3 MB · Aufrufe: 1.544
  • seiteHalboffen.jpg
    1,2 MB · Aufrufe: 1.554
  • Rückseite.jpg
    1,3 MB · Aufrufe: 1.541
  • bANNER.png
    182,4 KB · Aufrufe: 1.419
  • Furnier.jpg
    1,5 MB · Aufrufe: 1.528
Zuletzt bearbeitet:
AW: [Work Log] Mod nobilis

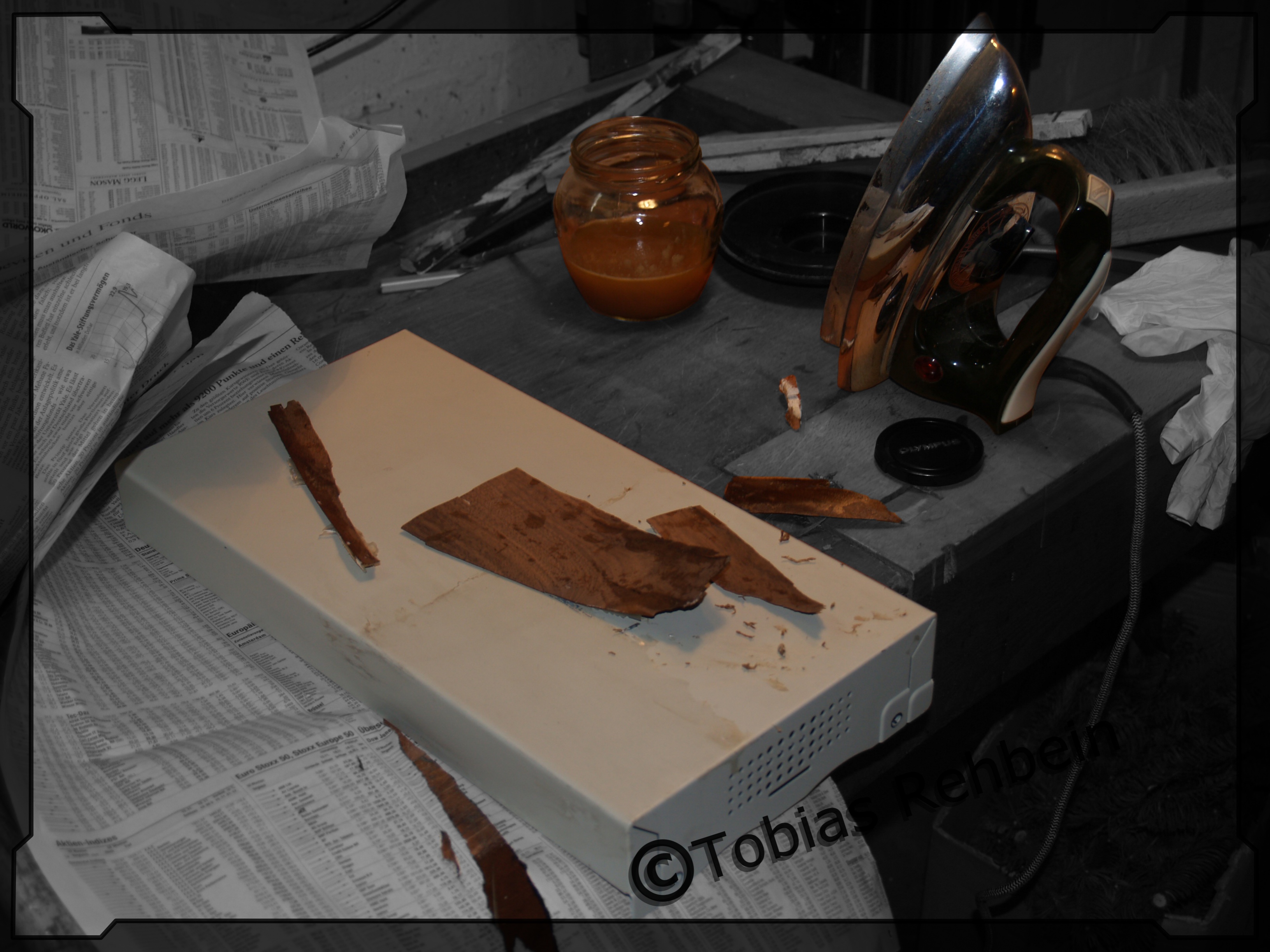

Das kommt übrigens raus wenn man versucht das Furnier direkt zu verkleben:huh:
fail-jpg.705058

Zuerst sah es ganz gut aus aber als ich dran gezogen haben ging es sofort ab:( also wird es erst auf Holzplatten geklebt und dann miit epoxy verklebt scheint mir bisher die einzige Methode die Funktionieren könnte:D


Anhänge

  • Fail.jpg
    1,2 MB · Aufrufe: 1.293
AW: [Work Log] Mod nobilis (Bubinga in seiner schönsten Form)

Und weiter gehts erstmal wird ausgemessen:D






Und ab auf die Tischkreissäge





Jetzt werden die Kanten erstmal schwarz gebeizt um ein schöneren Übergang von den Furnierunterplatten zu den Seitenteilen des cases herzustellen



Und jetzt erstmal trocknen lassen :D

AW: [Work Log] Mod nobilis (Bubinga in seiner schönsten Form)

So nach dem ganzen Feiertagsstress habe ich wieder Zeit für das Case gefunden also lasst uns doch mal schauen was ich heute früh morgens so zustande gebracht habe :ugly:

Zuerst wurde erstmal das riesige Furnierstück geschnitten und dann nochmal ausgelegt um sicher zu gehen das ich da nichts verdrehe; eine fortlaufende Maserung ist einfach schön :D



Dann die bereits zugeschnittennen Platten mit Leim eingekleistert



Und Zwingen :D und wie mein Vater immer sagt man kann nie genug Zwingen haben





So jetzt erst mal wieder Trocknen lassen

AW: [Work Log] Mod nobilis (Bubinga in seiner schönsten Form)

Hi,
cooles Projekt!
Wenn das so wird, wie ganz oben zu sehen könnts sehr hübsch werden...
Ist aber handwerklich nicht ohne, wenn das so sauber aussehen soll...
bin gespannt und bleibe hier am Ball!

AW: [Work Log] Mod nobilis (Bubinga in seiner schönsten Form)

Also ganz so wie oben wird es nicht werden war halt nur ein erstes Konzept mittlerweile wird die Front Klavierlack schwarz um einen schönen Kontrast zum Holz zu kriegen :daumen:

AW: [Work Log] Mod nobilis (Bubinga in seiner schönsten Form)

Da würde ich doch glatt zwei Lautsprecher in genau der gleichen Größe und dem gleichen Design dazubauen...

AW: [Work Log] Mod nobilis (Bubinga in seiner schönsten Form)

Tatsächlich spiel ich mit dem Gedanken die Lautsprecher meiner Eigenbauanlage im gleichen Design umzubauen
Aber leider sind die Aktuell im Comicdesign und es würde mich schon sehr schmerzen meine Stundenlange arbeit des Comicaufklebens wieder abzureißen:(
Dazu gibt es morgen bei Licht mal ein paar Bilder:D

Zuletzt bearbeitet:
AW: [Work Log] Mod nobilis (Bubinga in seiner schönsten Form)

So und es geht weiter
Erstmal der Verschallungsholzkasten, habe ich irgendwie in den letzten Posts vergessen:D



Dieser wurde wie alle anderen Teile Furniert



und nun der Tag der Warheit, mh lecker, und ne Ladung Öl drauf :D



Nun noch ein kleine Fase geschnitten und ein eine kleine Lücke mit Holzpulver geschlossen



Heute Abend geht es dann mit dem verkleben der Verschallung mit Epoxy weiter:daumen:

AW: [Work Log] Mod nobilis (Bubinga in seiner schönsten Form)

Und los gehts ;)

und mischen übrigens immer auf das Mischverhältniss achten hier war es 1 zu 4


Vom Rest habe ich leider keine Bilder war einfach reiner Stress, habe nen Härter für eine 40 Minuten Verarbeitungszeit benutzt bei allen drei Teilen ist das nicht grade üppig:ugly:
also alles zusammengezwungen und da das alles schon gestern geschehen ist :what::D



Das ist mal einfach massiv ohne ende :D
wie man sehen kann habe ich bereits die obere Lüfteröffnung mit der Dekupiersäge ausgesägt.
Als nächstes werde ich mich mal an die Front machen und die Platten ölen und polieren.

AW: [Work Log] Mod nobilis (Bubinga in seiner schönsten Form)

Sieht richtig gut aus! :daumen:
Ist ja fast schon eine vorbildliche Idee!
Ich kann mir schon gut vorstellen, wie das fertige Produkt aussehen wird! :)

AW: [Work Log] Mod nobilis (Bubinga in seiner schönsten Form)

Danke für das Lob :D
morgen werd ich mal versuchen etwas Glanz reinzubringen :daumen:

AW: [Work Log] Mod nobilis (Bubinga in seiner schönsten Form)

Vieleicht ist ja schon so manchen aufgefallen das es immer gewisse Sprünge im Tagebuch drin sind. Das liegt daran das ich mal öfter was verschussel aber oh wunder, ich habe etwas wieder gefunden :ugly:



Hm aber was ist das fürn holzblock das andere Zeug kennen wir ja schon



Ok langsam wird es wärmer



Ah also der Holzklotz dafür benutzt werden das Metall zu biegen :D



Und passt tatsächlich aber woher kommt dieser Block, na ich muss ja noch nicht alles verraten :devil:

AW: [Work Log] Mod nobilis (Bubinga in seiner schönsten Form)

Coole Mod. Ich bleib auf jeden Fall mal dran. Ist mal wieder was neues und es sind echt tolle Bilder. Bin schon gespannt, wie es hier so weiter geht ... ;)

AW: [Work Log] Mod nobilis (Bubinga in seiner schönsten Form)

So nach dem Stress in der Schule (Schüler "puh bald Zeugnisse" Leher "oh wir müssen ja noch die zwiete Arbeit schreiben :ugly:") geht es endlich weiter :D
Also woher kommt dieser super passende Holzklotz
aus der Front :wow:
Aber leider krieg ich irgendwie den Bilderupload nicht mehr zum laufe :(
gab es da irgendwie nen update, denn ich kann nicht mehr wie früher einfach alles zusammen hochladen sonder muss alles einzeln machen und dann stürzt es andauernd ab :(
das ist jetzt das einzige was ich hingekriegt habe


Anhänge

  • a6.jpg
    1,8 MB · Aufrufe: 128
AW: [Work Log] Mod nobilis (Bubinga in seiner schönsten Form)

Holla die Wandfeeee.. Das mit dem Holz sieht ja mal stark aus gefällt mir sehr gut. :daumen: Weiter machen ! ;)
By the way ich hasse harzen :)

AW: [Work Log] Mod nobilis (Bubinga in seiner schönsten Form)

Dank dir :)
ich habe ja schon weiter gemacht aber ich kriege das alles nicht hochgeladen :(
