PWM-Hub von phanteks enthoo primo regelt nicht über CPUFAN und bei SYSFAN nur bedingt

[-br8g4m3r-]

AW: PWM-Hub von phanteks enthoo primo regelt nicht über CPUFAN und bei SYSFAN nur bedingt

Nein und das ist auch gut so. Sonst würden viele Lüfter erst garnicht anlaufen, weil sie zum starten mehr Spannung brauchen als zum drehen.

Dass Lüfter zum Anlaufen mehr Spannung brauchen ist mir bewusst, aber hätte ja sein können dass man einstellen kann, dass beim booten alle Lüfter einmal auf 60% gehen sollen (falls die damit starten), und dann wieder runter.



[SimRacer925]

AW: PWM-Hub von phanteks enthoo primo regelt nicht über CPUFAN und bei SYSFAN nur bedingt

Moin!
Da ein ähnlicher Thread zu meiner Frage bereits besteht, eröffne ich mal keinen neuen..
Ich bin dabei einen neuen PC zusammenzubasteln, ready für Skylake anfang August.
Hab bereits alles bis auf Ram, Mobo und CPU^^

Hab als Case das Phanteks Enthoo Primo (derzeit noch ein anderes im Einsatz).
Ich habe folgendes vor mit dem PWM Hub:
4Pin Connector vom Hub zu Motherboard CPU_Fan und SATA Anschluss verbinden zum PSU.

Am Hub:
Fan 1 = Be Quiet Dark Rock Pro 3 (4 pin Anschluss)
Fan 2 = 2 Lüfter in der Front via Splitter (beide 3pin)
Fan 3 = 2 Lüfter am Boden via Splitter (beide 3pin)
Fan 4 = 1 Lüfter Hinten (3pin)
Fan 5 = 2 Lüfter oben via Splitter (beide 3pin)
Fan 6 = 1 Lüfter zusätzlich oben (3pin)

Kann das funktionieren oder gibts da evtl. Probleme? Der Be Quiet CPU Kühler ist halt ein 4pin, geht der ohne Probleme an den Hub oder sollte der auf dem Mainboard direkt platziert werden?



[Narbennarr]

AW: PWM-Hub von phanteks enthoo primo regelt nicht über CPUFAN und bei SYSFAN nur bedingt

Du kannst natürlich auch 4Pin Lüfter da dran klemmen, die werden dann über Spannung geregelt.
Aufgrund der flexibilität würde ich den CPU Lüfter aber seperat anschließen wollen, außer du willst ihn immer synchron zu den Gehäuselüfter regeln, aber das handhabt jeder anders.

Das Einzige was du beachten musst: Es gibt einen Lüfter Anschluss am Hub (afaik ist es Fan1) der nur einen Lüfter dran haben darf, das siehst du aber im Handbuch



[SimRacer925]

AW: PWM-Hub von phanteks enthoo primo regelt nicht über CPUFAN und bei SYSFAN nur bedingt

Du kannst natürlich auch 4Pin Lüfter da dran klemmen, die werden dann über Spannung geregelt.
Aufgrund der flexibilität würde ich den CPU Lüfter aber seperat anschließen wollen, außer du willst ihn immer synchron zu den Gehäuselüfter regeln, aber das handhabt jeder anders.

Das Einzige was du beachten musst: Es gibt einen Lüfter Anschluss am Hub (afaik ist es Fan1) der nur einen Lüfter dran haben darf, das siehst du aber im Handbuch

Also lieber den CPU Kühler direkt an CPU_Fan anschließen und den Hub mit den anderen 8 Lüftern woran?
Und jo, ist Fan 1 der den Hub per PWM steuern würde, da würde ich dann den hinteren Lüfter dranklemmen.

Neues Verbindungsbild:
Fan 1 = 1 Lüfter Hinten (3pin)
Fan 2 = 2 Lüfter in der Front via Splitter (beide 3pin)
Fan 3 = 2 Lüfter am Boden via Splitter (beide 3pin)
Fan 4 = 1 Lüfter oben (3pin)
Fan 5 = 1 Lüfter oben (3pin)
Fan 6 = 1 Lüfter oben (3pin)

Nur woran muss dann der Hub? Lt. Anleitung soll der explizit an CPU_Fan da nur der garantiert PWM hat auf jedem Board..



[Narbennarr]

AW: PWM-Hub von phanteks enthoo primo regelt nicht über CPUFAN und bei SYSFAN nur bedingt

Welches Board wirds denn? Die Asus Bretter haben ab Z97 vollwertige PWM Anschlüsse, überall



[SimRacer925]

AW: PWM-Hub von phanteks enthoo primo regelt nicht über CPUFAN und bei SYSFAN nur bedingt

Sehr sehr sehr wahrscheinlich das MSI Z170A Krait Gaming, da ich voll auf Schwarz/Weiß getrimmt bin
Wenn die auch überall PWM haben, könnte ich ja den CPU Kühler an CPU_Fan machen und den Hub an SYS_Fan1? Sind ja immerhin alles Gehäuselüfter dran..^^



[Narbennarr]

AW: PWM-Hub von phanteks enthoo primo regelt nicht über CPUFAN und bei SYSFAN nur bedingt

MSI trickst leider, aber zumindest CPU_FAN und CPU_OPT sind bei den aktuellen Boards PWM und lassen sich getrennt regeln.
2PWM Anschlüsse hat afaik jedes Board



[SimRacer925]

AW: PWM-Hub von phanteks enthoo primo regelt nicht über CPUFAN und bei SYSFAN nur bedingt

CPU_OPT bedeutet was? Da dann den CPU Kühler dran und den Hub an CPU_FAN?



[Narbennarr]

AW: PWM-Hub von phanteks enthoo primo regelt nicht über CPUFAN und bei SYSFAN nur bedingt

Kann sein das der bei MSI CPUFAN2 heißt



[SimRacer925]

AW: PWM-Hub von phanteks enthoo primo regelt nicht über CPUFAN und bei SYSFAN nur bedingt



das ist aus der Anleitung zum Vorgängerboard, dem Z97S SLI Krait. Seh ich das richtig, dass CPU1 und 2 beide PWM haben (Speed Control)? Und die SYS Fans haben das nicht?
Denke der Nachfolger in Form des Z170A Krait Gaming wird dann ja ähnlich aufgebaut sein und wohl auch die beiden als PWM haben



[Narbennarr]

AW: PWM-Hub von phanteks enthoo primo regelt nicht über CPUFAN und bei SYSFAN nur bedingt

Korrekt!

Bei den SysFans ist der vierte Pin leider tot



[SimRacer925]

AW: PWM-Hub von phanteks enthoo primo regelt nicht über CPUFAN und bei SYSFAN nur bedingt

Perfekt danke
Dann werd ich den CPU Kühler an CPU_FAN1 machen und den Hub an CPU_FAN2

Verkabelt ist schonmal alles, fehlen nur noch das Board und Skylake



[Narbennarr]

AW: PWM-Hub von phanteks enthoo primo regelt nicht über CPUFAN und bei SYSFAN nur bedingt

Super, hab das gleiche Case, ein Träumchen das Teil
Denk dran die extra Stromversorgung an den hub anzuschließen



[SimRacer925]

AW: PWM-Hub von phanteks enthoo primo regelt nicht über CPUFAN und bei SYSFAN nur bedingt

Ja das Case ist schon nice, hab spaßeshalber die LED Leuchte schonmal getestet, macht schon was her so eine weiße LED Leuchte wenn man eine weiß beleuchtete Tastatur und weiß leuchtendes LCD Display am Lenkrad hat..
Bin schon mega auf die Temperaturen gespannt, abgeschottetes Netzteil und deutlich mehr Lüfter als in meinem jetzigen Midi-Tower Case, mal gucken was es bringt^^



[Narbennarr]

AW: PWM-Hub von phanteks enthoo primo regelt nicht über CPUFAN und bei SYSFAN nur bedingt

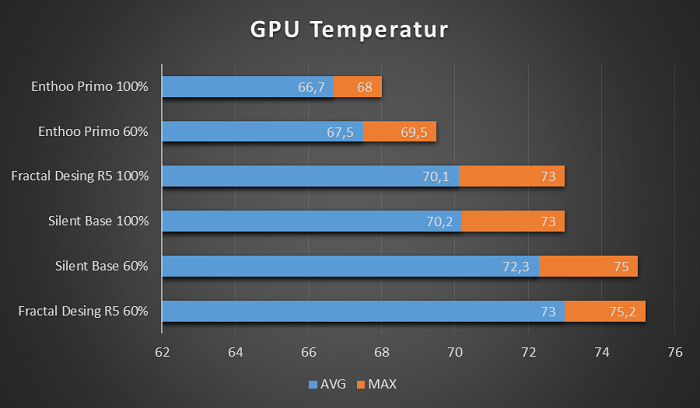

Vor allem die GPU bleibt Kühler als in "normalen" Cases
aus meinem Silent Base Review:
