Update: G15 jz blau! + neue Roccat| Lian Li v351 - black n blue - passiv co0ling!

x1nghui

PC-Selbstbauer(in)
Hallo liebe PCGH'ler!
hier möchte ich euch mein Projekt Lian Li v351 - black n blue vorstellen!



Zuallererst mal ein paar Bilder von der aktuell, verbauten Hardware

01.jpg 02.jpg 03.jpg 04.jpg 05.jpg
06.jpg 07.jpg 08.jpg 09.jpg 10.jpg






So sah es einmal aus, bevor ich mich dazu entschieden habe das ganze Konzept zu verwerfen



eine Lüfterblende für einen 92mm Lüfter hatte ich auch gefertigt. die Standartblende war nur für einen 80mm Lüfter

_______________________________________________________________________________________________________________________________________________


Neues Konzept: Der Backplate Mod


Dann habe ich mich für einen "Blackplate Mod" entschieden, welches einen großen Vorteil gegeüber der Standart Backplate des Lian Li's hat. Man versetzt das NT nach rechts und kann dadurch nun einen großen Towerkühler in das case einbauen.



Und nun zum eigentlichen Part des Projektes, der Worklog
erstmal alles raus dremeln was man nicht mehr braucht.


Kabeldurchführungslöcher


Der HR-03 GT mod

Da der Kühler viel zu hoch für mein Vorhaben war musste ich irgendwie den Kühler "kürzen". Nach langem Überlegen hab ich was sehr gewagtes getan. Alles oder nichts:fresse:

Ich habe den Kühlerboden mit Hilfe eines Heißluftföhns erstmal von den Heatpipes entfernt.




und anschließend mit einem Gaslötbrenner wieder angebracht



Leider musste ich feststellen dass der noch immer zu hoch war und gegen das NT stoßen würde. Also alles nochmal:(
Aber jetzt:) Anschließend wurden die Enden der Heatpipes gebogen.
Und für die Spawas habe ich eine Alu Platte gemacht, wo dann anschließend Ramkühler drauf geklebt wurden.

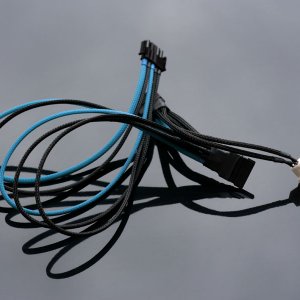

Das Lackieren, Kürzen und Sleeven vom Enermax Modu





Frontlüfterblende, wie verlege ich die 2 Lüfterkabel?

hierfür wurde ein rechteckiges Loch gemacht, welches die lüfterkabel nach hinten führt.




Die Frontpanelkabel wurden auch verlängert, aber da habe ich jetzt nicht viele Bilder von..:D




Audio und Firewire hatten bunte Plastikabstandhalter oben. diese wurden gegen schwarze getauscht




So, das war jetzt eig mal das gröbste, weiter ins Detail gehe ich jetzt nicht:)







Das fertige Produkt. Hier die Impressionen:)
























Ich danke euch fürs lesen und hoffe es hat euch gefallen


Für mehr Infos, Temps so wie Bilder:




Zuletzt bearbeitet:

jokerx3

Komplett-PC-Aufrüster(in)
AW: Lian Li v351 - black n blue

schickes spielzeug :-)
was ist das den für eine graka?
ist das ne G200? oder n älterer G80 o.ä.

TE
x1nghui

x1nghui

PC-Selbstbauer(in)
AW: Lian Li v351 - black n blue

danke!
ist ne GTX 260², also G200. für mehr infos auf den sysp button.


frEnzy

Software-Overclocker(in)
Fein gemacht!!

Sehr coole Bilder und astreine Umsetzung :) Ein paar weitere Infos wären nett. Z.B. Temperaturen im Idle und Last, Lautstärke etc.. Schade, dass du "nur" das fertige Produkt postest und uns nicht an der Entstehungsgeschichte hast teilhaben lassen ;)

TE
x1nghui

x1nghui

PC-Selbstbauer(in)
AW: Lian Li v351 - black n blue - semi passiv Co0ling!

Wie warm wird die eigentlich unter Windows betrieb?

Sehr coole Bilder und astreine Umsetzung :) Ein paar weitere Infos wären nett. Z.B. Temperaturen im Idle und Last, Lautstärke etc.. Schade, dass du "nur" das fertige Produkt postest und uns nicht an der Entstehungsgeschichte hast teilhaben lassen ;)
danke.
wenn du auf die spoiler klickst ist da ein worklog:schief:
klick auf die sig oder auf den sysprofile button am ende des startpost's
da findet ihr alle temps;)


schick schick, weiter so :D
danke:)

TE
x1nghui

x1nghui

PC-Selbstbauer(in)
AW: Lian Li v351 - black n blue - semi passiv Co0ling!

wie du siehst hab ich es auch schon versucht. aber aus den alben kann man keine thumbs raus ziehen. und wenn ich die bilder in mehreren posts hochlade kann ich sie auch nicht im startpost als thumbs integrieren...:schief:


FortunaGamer

PCGHX-HWbot-Member (m/w)
AW: Lian Li v351 - black n blue - semi passiv Co0ling!

Wow, denn PC hast du richtig gut gemacht:daumen: Alles schön gemacht und vorallen ordetlich. Die Hardware passt gut in das Gehäuse.


NFSC

Freizeitschrauber(in)
AW: Lian Li v351 - black n blue - semi passiv Co0ling!

sieht gut aus.

Doofe frage .. woher bekommt man diese backplate? oder is die selber gemacht?

TE
x1nghui

x1nghui

PC-Selbstbauer(in)
AW: Lian Li v351 - black n blue - semi passiv Co0ling! | ALLE BILDER ONLINE!!!

danke.
hier scheint ja recht viel interesse zu herrschen:ugly::-_-:


QZA

Freizeitschrauber(in)
AW: Lian Li v351 - black n blue - semi passiv Co0ling! | ALLE BILDER ONLINE!!!

gutgut das system
aber mal ne frage wie sehen die temps aus ?


StrikerofDeath

PCGHX-HWbot-Member (m/w)
AW: Lian Li v351 - black n blue - semi passiv Co0ling! | ALLE BILDER ONLINE!!!

Die Hardware ist Geil ja da gibt es nix Gefällt mir einfach super!
mach weiter so!

TE
x1nghui

x1nghui

PC-Selbstbauer(in)
AW: Lian Li v351 - black n blue - passiv co0ling!

hab heute meine G15 gemoddet, damit auch die tastatur zum rechner und alles andere passt. denn die power LED vom lian li, die roccat kova, die LED vom monitor und lautsprecher-kabelfernbedienung sind alle blau:)








das LCD bekommt auch noch weiße smds, aber die sind noch nicht da.


Bioschnitzel

PCGH-Community-Veteran(in)
AW: Update: G15 gemoddet | Lian Li v351 - black n blue - passiv co0ling!

Hab dein PC schon im Luxx bewundert.

Schönes Ding :D

TE
x1nghui

x1nghui

PC-Selbstbauer(in)
AW: Update: G15 gemoddet | Lian Li v351 - black n blue - passiv co0ling!

:)

hab die g15 jz auf blau umgelötet, kann mich echt nicht zwischen weiß und blau entscheiden :/
und meine neue maus ist heute angekommen:banane:
