    [Review] be quiet! SHADOW WINGS SW1 - Frostige Stille im PC? + Windkanaltest

    Review



    Be quiet!



    SHADOW WINGS SW1



    Herzlich willkommen







    Das bin ich
    Wie bei jeder Review möchte ich mich kurz vorstellen.
    Mein Name ist Jan Ramon Fischer, ich bin 19 Jahre alt und bin nun schon seit 1 Jahr fleißig am Reviews schreiben.
    In meiner Freizeit gehe ich nicht nur der Fotografie nach, sondern bin seit 10 Jahren PC-begeistert, dass versuche ich in jeder Review natürlich einzubringen




    Weitere Links zu mir und meinen Reviews

    Für mehr abgefahrene Reviews, Bild und und und, besucht Jarafi Reviews auf Facebook

    Facebookseite von Jarafi Reviews

    Die passenden Videos gibt es bei meinem Youtube-Kanal

    Youtube-Kanal von Jarafi Reviews





    Danksagungen

    Kein Test ohne eine Danksagung an die, ohne die dieser Test nicht möglich gewesen wäre.
    Ein ganz großes Dankeschön geht an be quiet! für die Bereitstellung der zwei DARK WINGS Lüfter und der drei SHADOW WINGS Lüfter.
    Auch möchte ich mich bei AMD, MSI, Gigabyte, Corsair, Noiseblocker, EA und Exceleram für die Unterstützung bedanken.




    Zum Unternehmen

    Das Unternehmen be quiet! wurde im Jahre 2000 gegründet und hat seinen Sitz in Deutschland. be quiet! entwickelt leistungsstarke und vor allem leise Netzteile und Lüfter.
    Besonders berühmt ist be quiet! durch die Netzteilserien DARK POWER PRO und STRAIGHT POWER geworden, die jedem PC-Bastler ein Begriff sind.
    Kein Wunder also dass be quiet! fünf Mal hintereinander von ‚PCGames-Hardware‘ zum Hersteller des Jahres in der Kategorie Netzteile gewählt wurde.
    Seit Neuestem sind auch CPU-Kühler mit von der Partie, bei deren Geräuschpegel man die Erfahrung aus dem Netzteilbereich wohlwollend zur Kenntnis nimmt. Besonders wichtig ist be quiet! der Kontakt zu ihren Kunden, um in neue Produkte Verbesserungen und Wünsche einfließen zu lassen.



    Differenzierung durch "German Engineering"

    Zitat von der Web-Seite des Unternehmens:
    Im schnelllebigen Markt funktionsreicher Hardware-Komponenten hat sich be quiet! durch eine klare Identität profiliert: Mit „German Engineering“, individuellem Design, unverwechselbarem Marketing und kulanten Serviceleistungen. Im deutschsprachigen Raum haben sich die Netzteile etabliert. Im europäischen Ausland strebt be quiet! ebenfalls eine Spitzenposition an.



    Informationen zum Test

    Ich habe hier das große Vergnügen drei verschieden Drehzahlversionen der be quiet! SHADOW WINGS Lüfterserie unter die Lupe zu nehmen.
    Genauer geht es dabei um die LOW-, MID- und HIGH-Speed Varianten der erwähnten Lüfter im 120 mm Format.
    Passend zur Jahreszeit und dem Verwendungszweck der Lüfter, hab ich mir wieder ein cooles Motto einfallen lassen.

    Frostige Stille im PC?

    Was die SHADOW WINGS von be quiet! Leisten, klärt mein Test.



    Weitere Links zum Produkt

    be quiet! SHADOW WINGS SW! LOW-Speed auf der be quiet Webseite.

    be quiet! SHADOW WINGS SW! LOW-Speed im PCGH-Preisvergleich.

    be quiet! SHADOW WINGS SW! MID-Speed auf der be quiet Webseite.

    be quiet! SHADOW WINGS SW! MID-Speed im PCGH-Preisvergleich.

    be quiet! SHADOW WINGS SW! HIGH-Speed auf der be quiet Webseite.

    be quiet! SHADOW WINGS SW! HIGH-Speed im PCGH-Preisvergleich.





    Was ihr so findet


    Die Unterpunkte des Inhaltsverzeichnis sind mit dem jeweiligen Punkt im Test verlinkt, wollt ihr euch nur die technischen Raffinessen ansehen, einfach den Menüpunkt Die technischen Raffinessen anklicken und schwupps seit ihr da, natürlich gibt es neben jedem Titel auch ein "Zum Inhaltsverzeichnis"
    Die Bilder gibt es natürlich nicht nur in klein, anklicken und die volle Pracht genießen.



    I.Äußerlichkeiten

    Die Verpackung
    Der Lieferumfang

    II. Der Lüfter im Detail

    Die technischen Raffinessen
    Die Montage der Lüfter
    Der Extrem Qualitäts-Check
    Der Jarafi-Windkanal-Test

    III. Der Test

    Das Testsystem
    Der Tischaufbau

    Die Temperaturmessungen

    Die Temperaturen beim Tischaufbau
    Die Temperaturen im Gehäuse
    Der Einsatz einer Flüssigkkeitskühlung

    Die Lautstärke

    IV. Resümee



    I. Die Äußerlichkeiten


    Beginnen wir die Review mit den Äußerlichkeiten.



    Die Verpackung

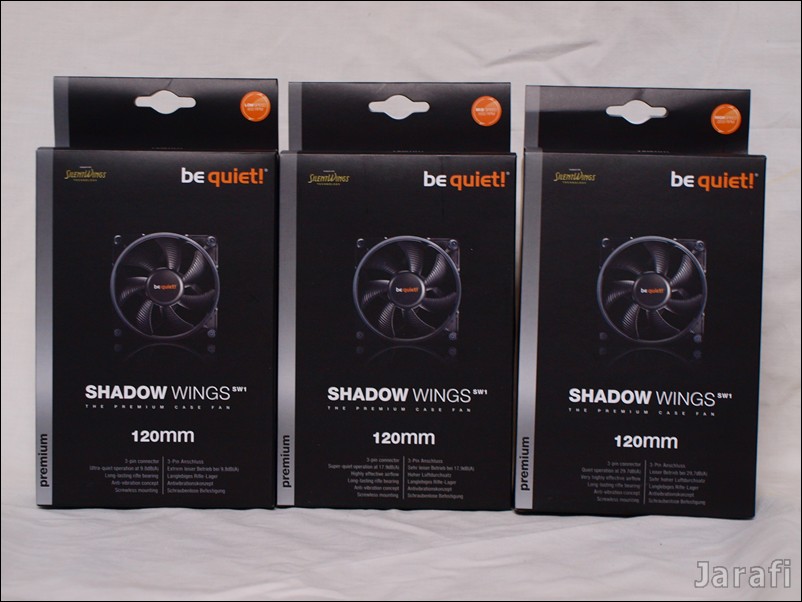

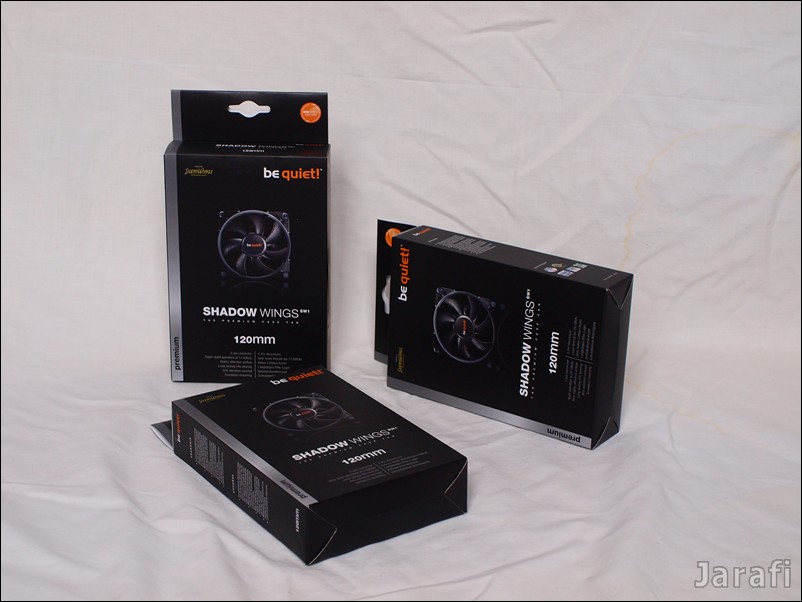

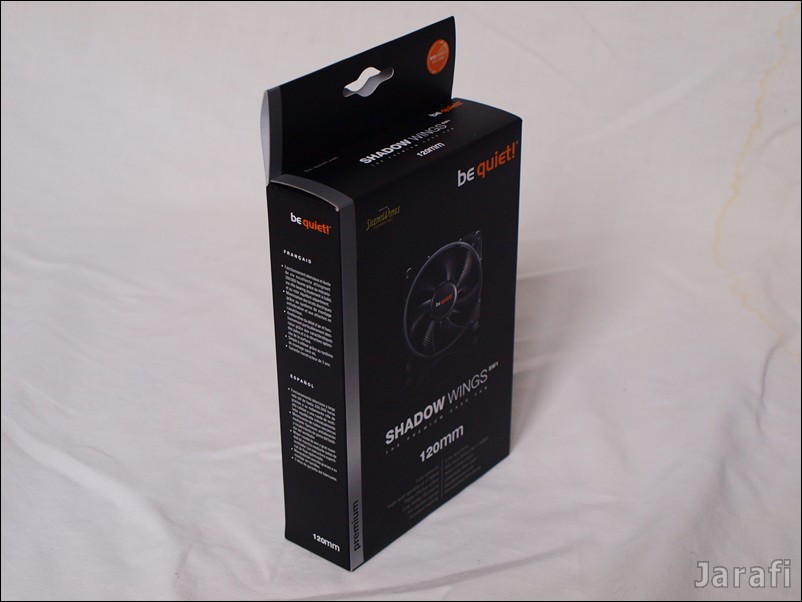

    be quiet! liefert die SHADOW WING Lüfter in einer komplett schwarz/weißen Verpackung aus.
    Auf der Front ein Bild unseres neuen Lüfters, sowie die Aufzählung einiger Features die die Lüfter von be quiet! kennzeichnen: das wichtigste dass in diesem Lüfter SILENTWINGS-Technology von be quiet! steckt.
    Rechts oben auf der Front ein orange-farbiger Hinweis, an dem ihr erkennt, welche Lüfter-Variante ihr erworben habt: LOW-, MID- oder die HIGH-Speed Variante.

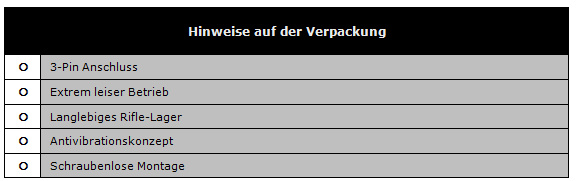

    Die Features in einer Tabelle:

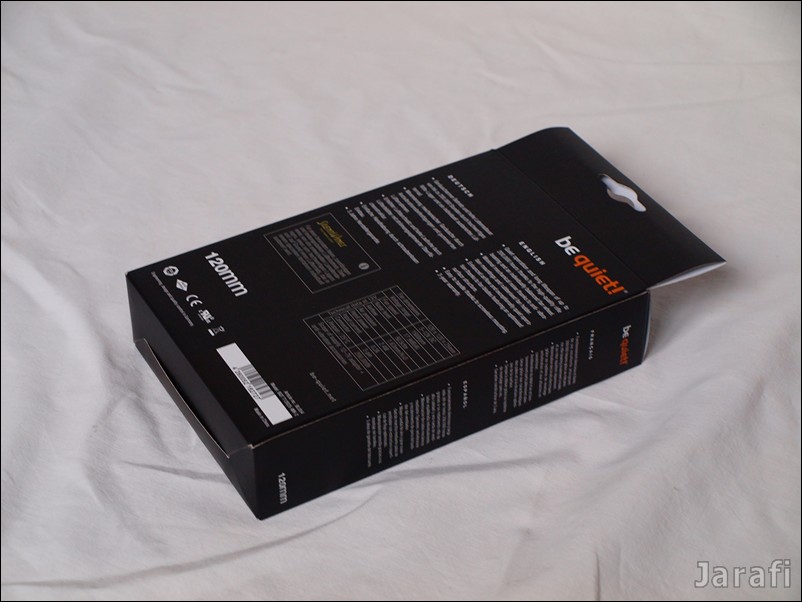

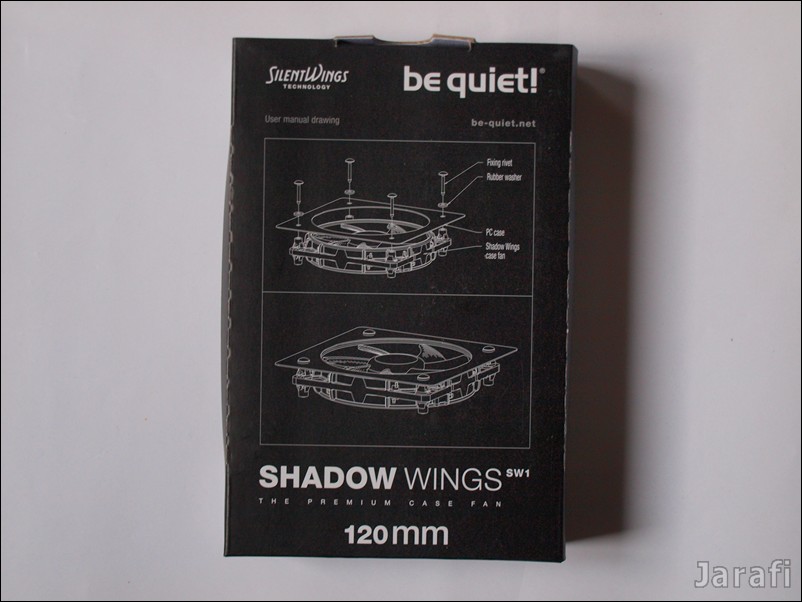

    Auf der Rückseite der Verpackung finden wir genauere Angaben zur SILENTWINGS-Technology, den Features und den technischen Daten. Letztere könnt ihr den folgenden Tabellen entnehmen.

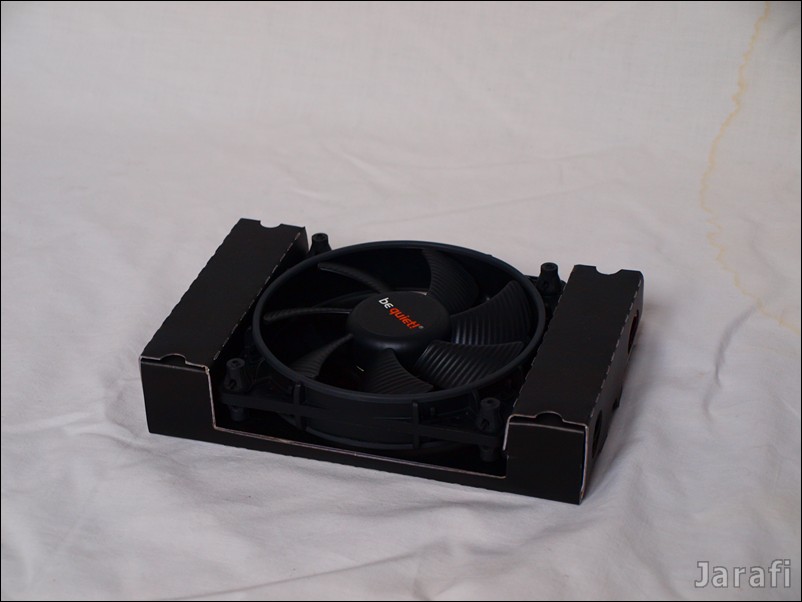

    Öffnen wir die Umverpackung finden wir das Zubehör und den Lüfter in einer speziell gefalteten inneren Verpackung vor. Auf der Rückseite der inneren Verpackung finden wir eine kleine Einbau-Anleitung.






    Der Lieferumfang

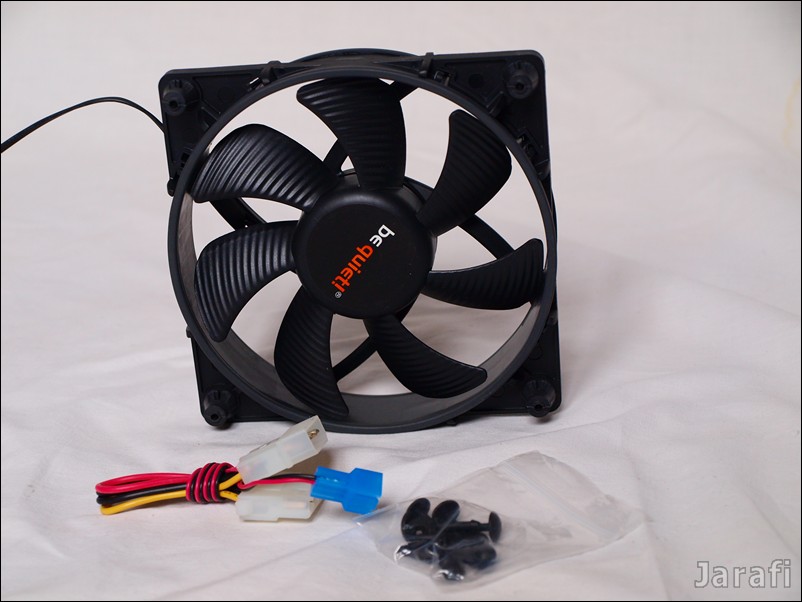

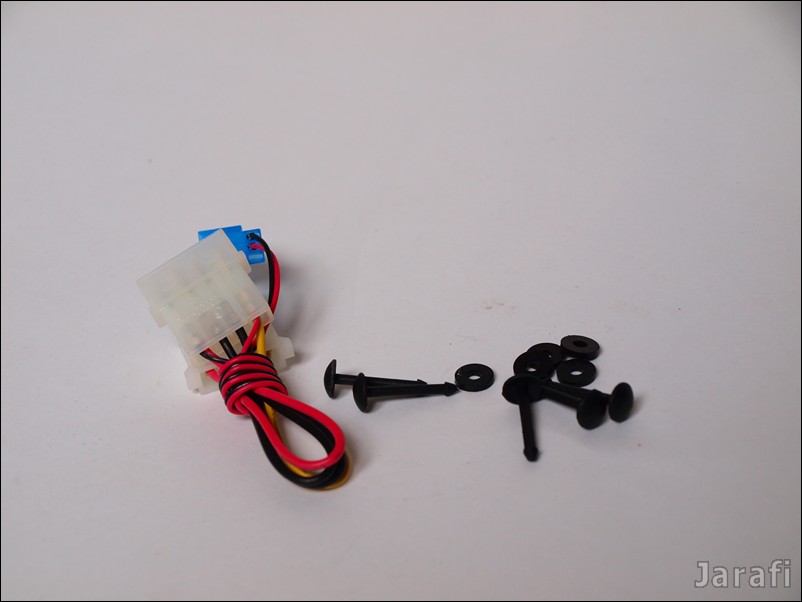

    be quiet! liefert mit den SHADOW WINGS ein kleines Zubehörpaket mit:








    II. Der Lüfter im Detail

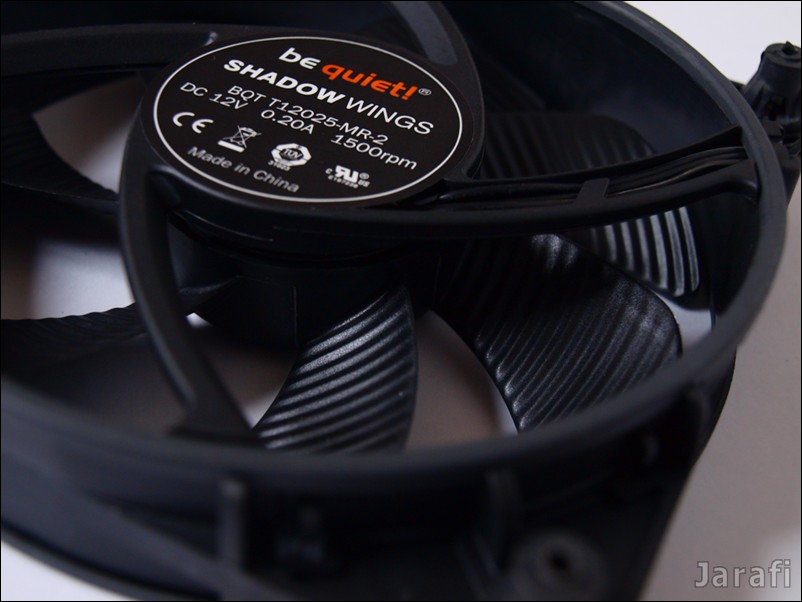

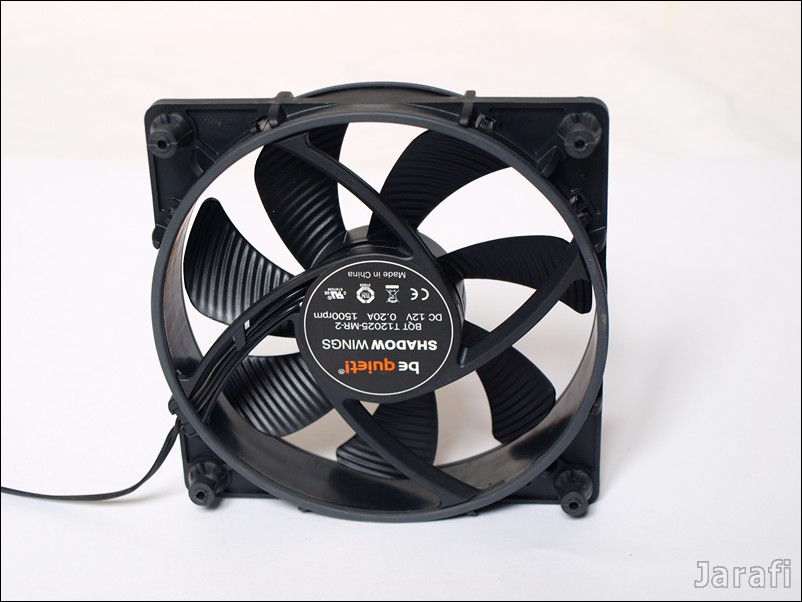

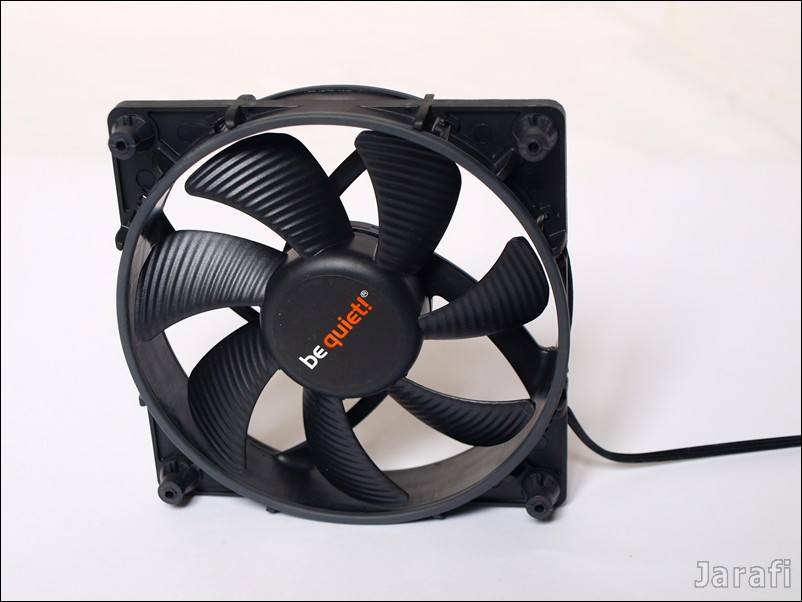

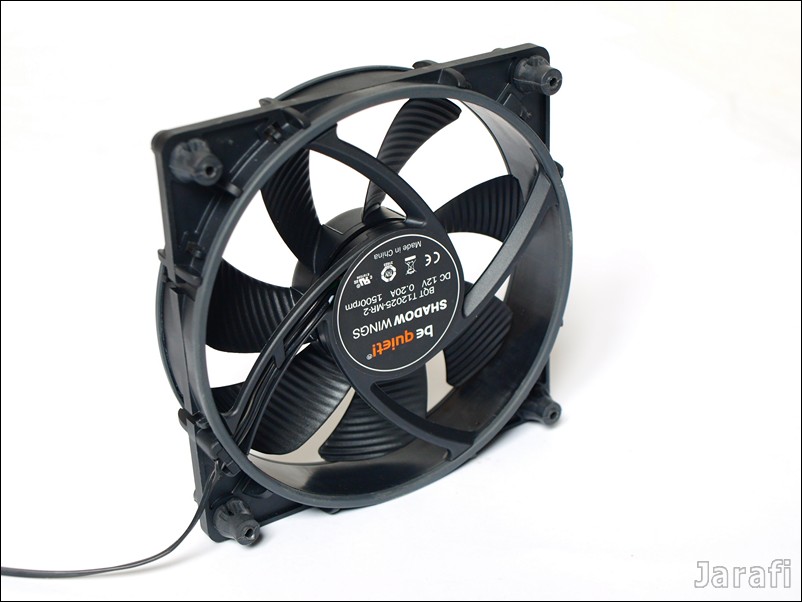

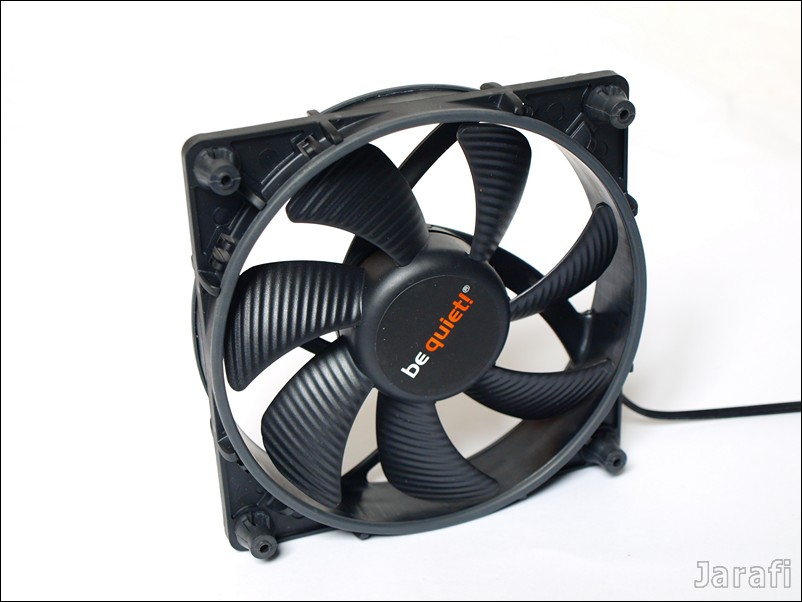

    Die SHADOW WINGS Lüfter sind komplett in schwarz gehalten. Die Verarbeitung ist - wie von be quiet! gewohnt - auf einem herausragenden Niveau.

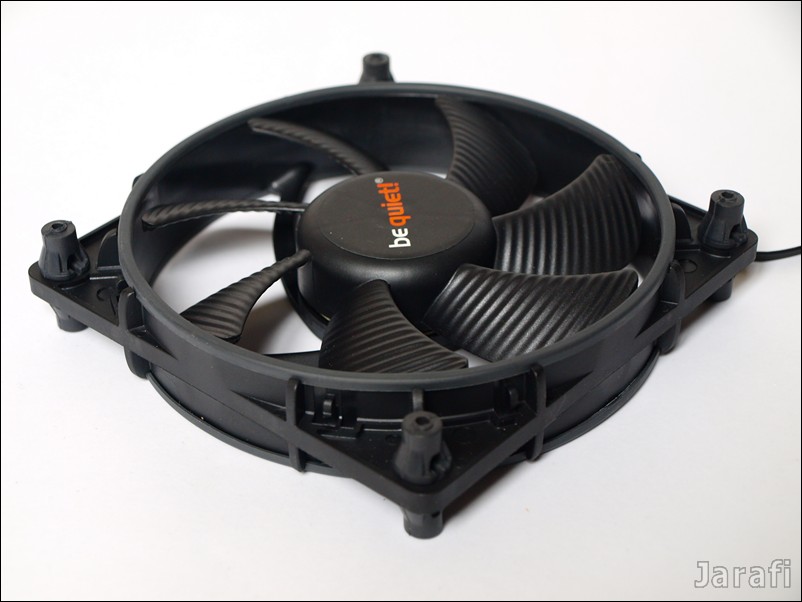

    Als erstes fällt uns das aussergewöhnliche Design des Lüfters auf. Im Gegensatz zur Struktur herkömmlicher Lüfter kombiniert be quiet! hier zwei geometrische Grundstrukturen, nämlich Quadrat und Kreis, auf ungewöhnliche Art:

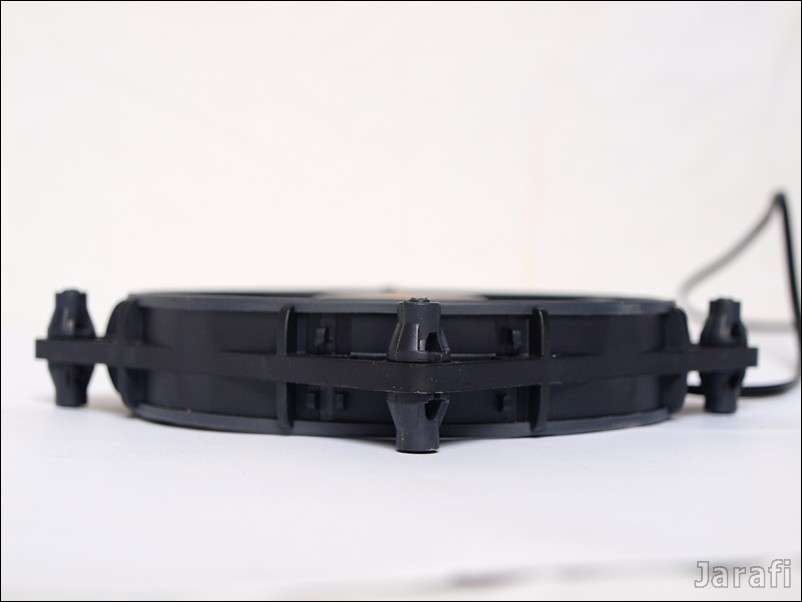

    Ein rundes Rahmendesign für den Lüfter selbst, kombiniert mit einer quadratischen Rahmengrundfläche zur Befestigung an den Rändern. Und das Ganze dann so gestaltet, dass der Lüfter aus der Rahmengrundfläche herauszuwachsen scheint.





    Die Dynamik des Lüfters wird dann noch unterstrichen durch die Linienführung der Befestigungsstreben des Lüfter-Rotors.
    Üblicherweise finden wir hier einfach vier steckenartige Plastikverstrebungen, während bei diesem Modell die Verstrebungen hyperbelartig als optisches Gegengewicht zu den Lüfterrotorblättern erscheinen; dass der Lüfterrotor natürlich auch stabil befestigt wird, erscheint hier fast als Nebensache, die sich quasi selbstverständlich und automatisch ergibt.





    Optisch wirkt er so sehr edel und ansprechend für das Auge und nicht so einfallslos und plump wie die üblichen eckigen 120 mm Lüfter-Varianten. Dieses optimierte Design wird noch unterstrichen durch die komplett matt-schwarze Farbgebung.

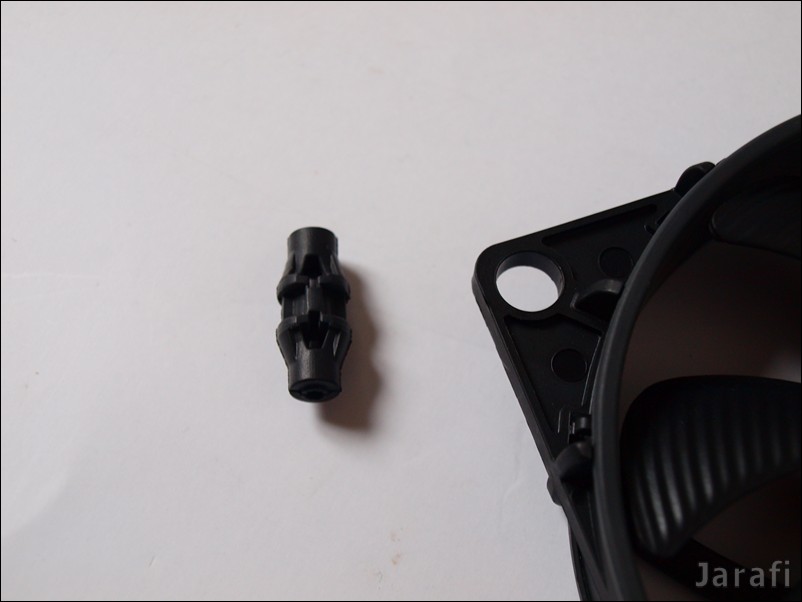

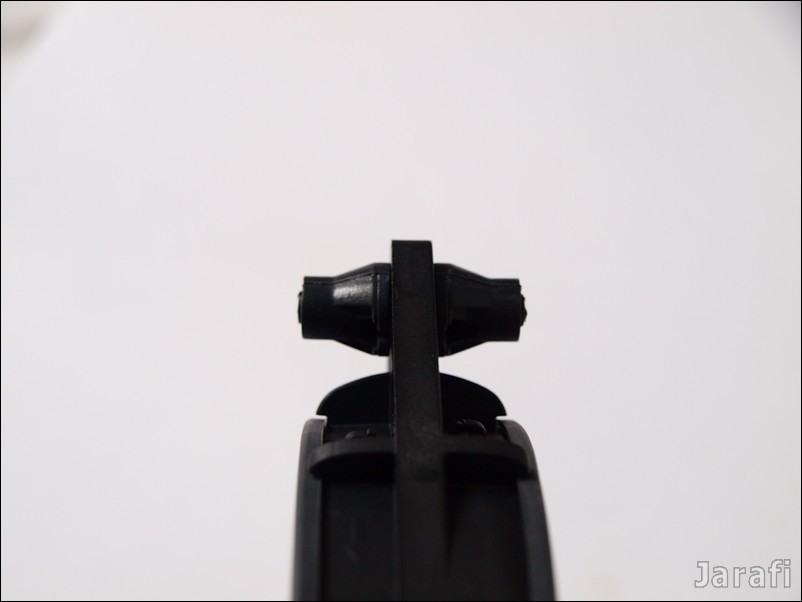

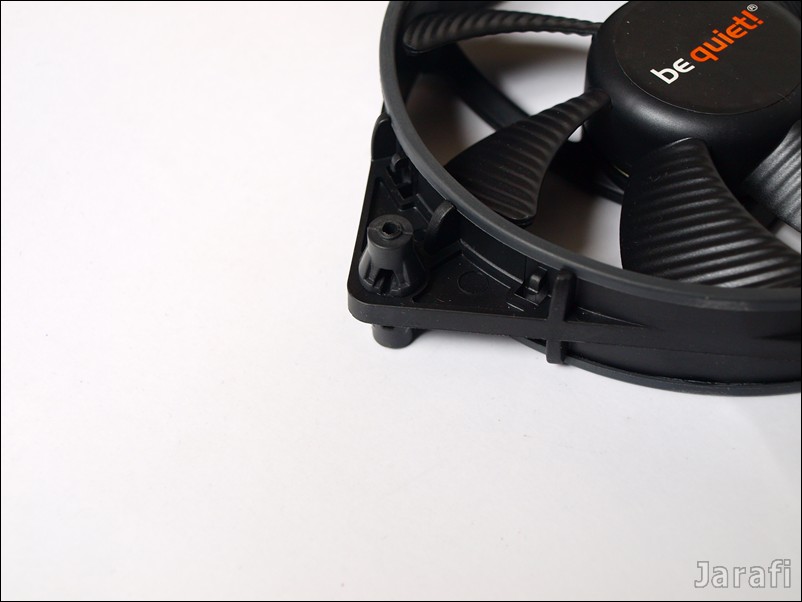

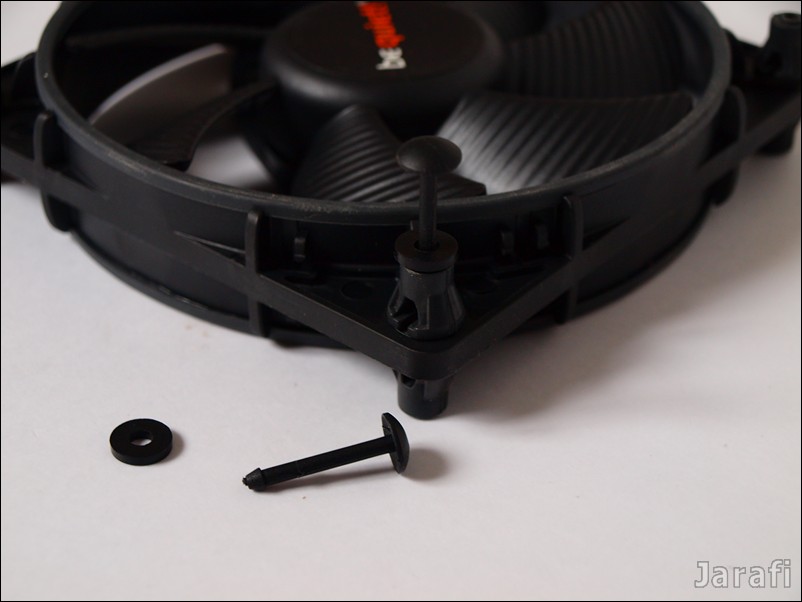

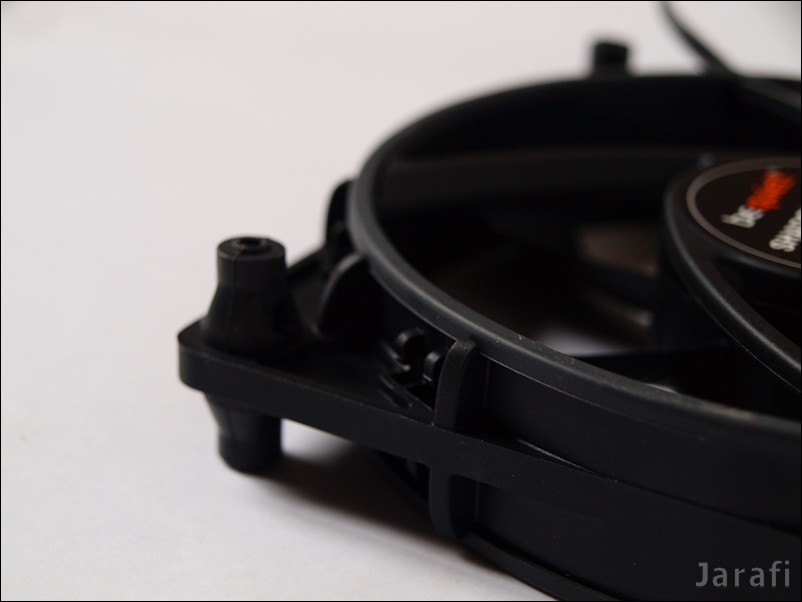

    An den vier Ecken finden wir zusätzlich vier Antivibrationsbefestigungen, die einem doppelten Zweck dienen. Der Lüfter wird damit nicht nur sauber entkoppelt sondern lässt sich auch ohne Schrauben am Gehäuse oder einem Kühler fixieren.

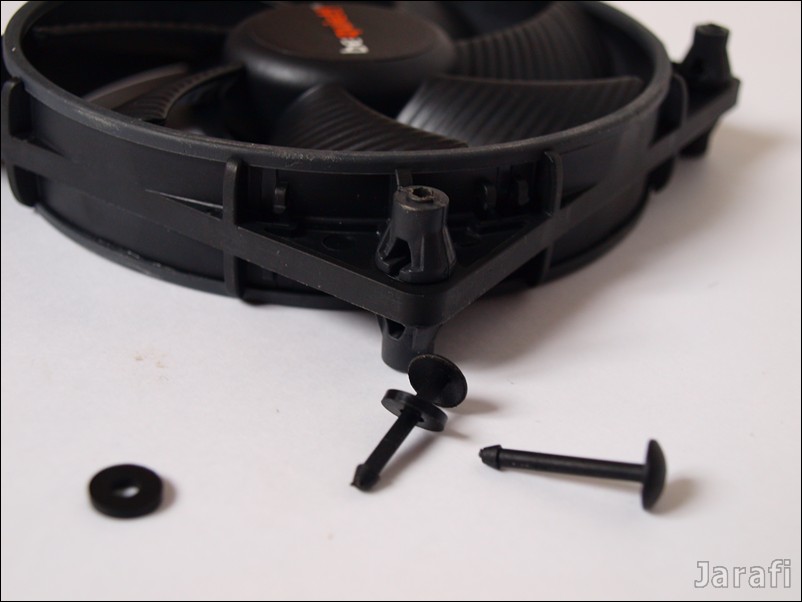

    Die Antivibrationsbefestigungen lassen sich ausserdem komplett entfernen. Allerdings gestaltet sich dann die Montage etwas schwierig, da keine anderen Befestigungen beiliegen.
    Ein weiterer Punkt ist der gummierte Rahmen der SHADOW WINGS Lüfter. Dieser unterstützt zusätzlich einen vibrationsarmen Betrieb und verhindert somit eine störende Geräuschbildung.
    be quiet! verzichtet bei den SHADOW WINGS auf ein gesleevtes Kabel und setzt statt dessen nur auf ein einfaches dreiadriges Kabel für den 3-Pin Anschluss.

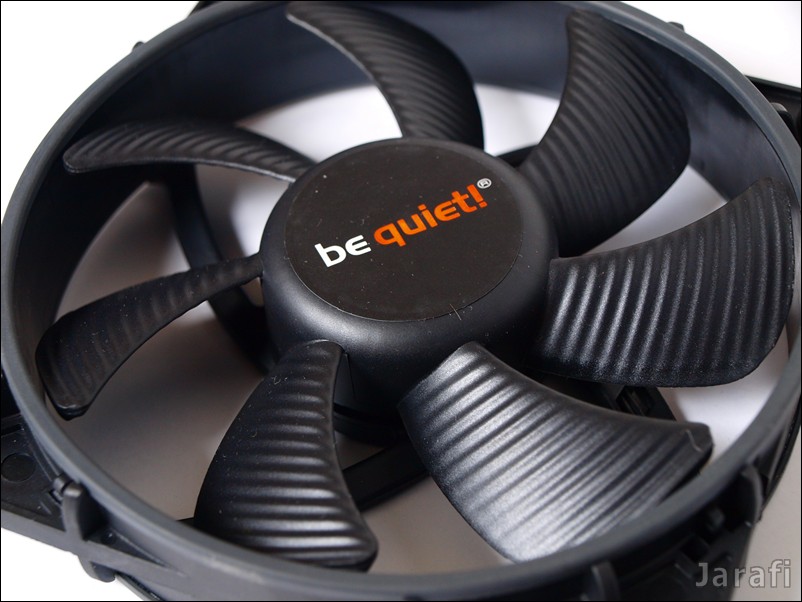

    Auch die Lüfterblätter weisen ein spezielles Rillendesign auf, um den Luftstrom zu optimieren und Verwirbelungen zu vermeiden.






    Die technischen Raffinessen




    Noch kurz ein paar Worte zur SILENTWING-Technology und den damit verbundenen technischen Spezialitäten von be quiet!
    Die SILENTWING-Technology steht für einen besonders leisen, zuverlässigen und leistungsstarken Lüfterbetrieb in allen Lebenslagen.
    Basis hierfür sind eine von be quiet! entwickeltes Lamellendesign der Lüfterblätter, einem sehr hochwertigen Lager des Lüfterrads, das individuell austariert wurde.

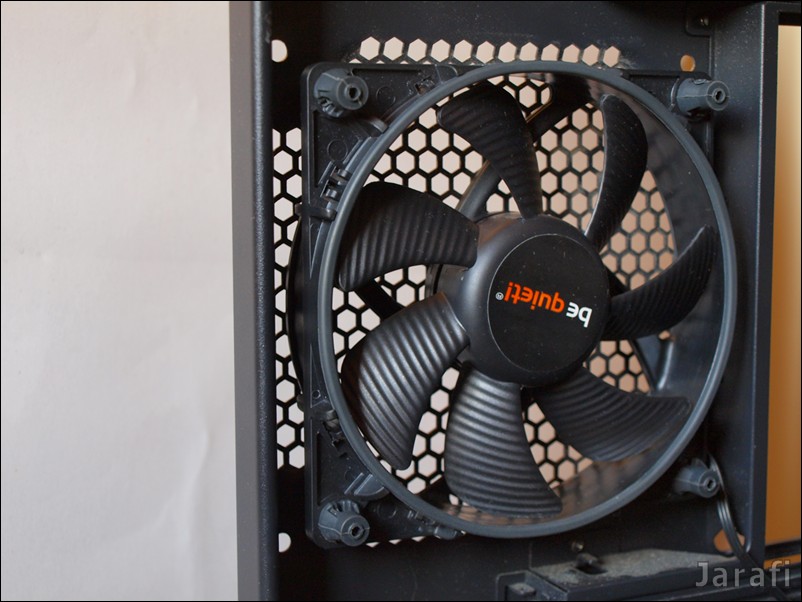

    Da be quiet! die SHADOW WINGS Serie auf werkzeuglose Montage ausgelegt hat, ist es ohne weiteres möglich, den Lüfter in wenigen Minuten einzubauen.
    Ich weise hier gleich darauf hin, das die SHADOW WINGS Lüfterserie grundsätzlich für den Einsatz in Gehäusen konzipiert worden sind und nicht zur Belüftung von Kühlern; für Kühler empfehle ich die DARK WINGS bzw. die SILENT WINGS Serien.





    Denn setzt man die SHADOW WINGS zur Belüftung von Kühlern ein, kann es aufgrund eben dieser werkzeuglosen Montage mit den Antivibrationsbefestigungen zu kleineren Problemen kommen.
    Als Beispiel sei die Montage der SHADOW WINGS bei der Corsair H80 genannt:
    Hier sind die Lüfter mit den beigelegten Schrauben zu fixieren. Da die SHADOW WINGS aber nur über die Antivibrationsbefestigungen zu befestigen sind, müssen die Schrauben mühsam durch diese hindurchgedreht werden, um den Lüfter auf der H80 zu befestigen.
    Auch ragt bei der Montage der Lüfter etwas über den Radiator auf der H80, so dass hier ein kleiner Spalt entsteht. Dieser führt natürlich zu Verwirbelungen im Luftstrom und damit potentiell zu einem Ansteigen der Geräuschentwicklung sowie zu einer Verminderung der Kühlleistung.

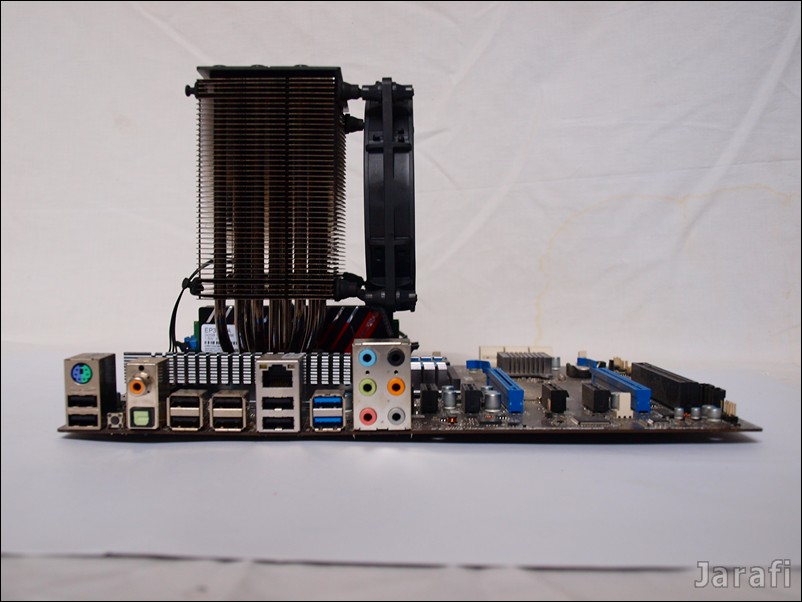

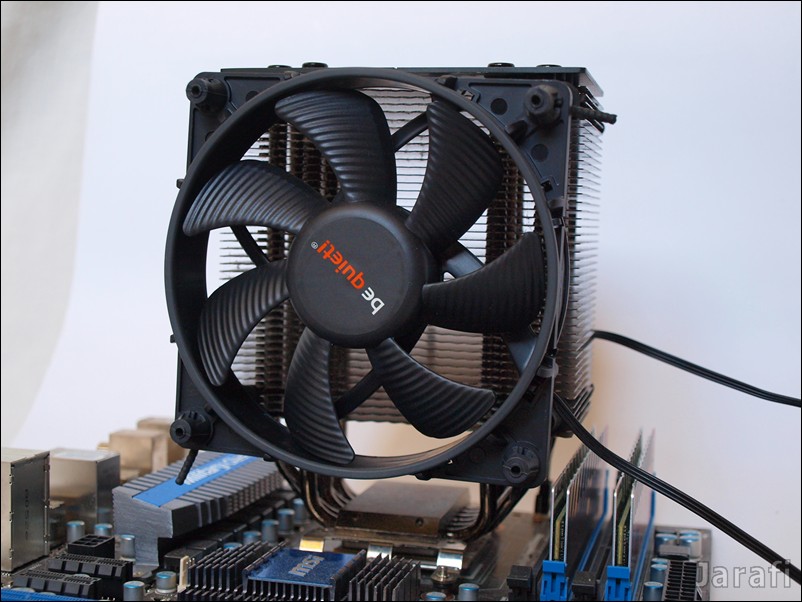

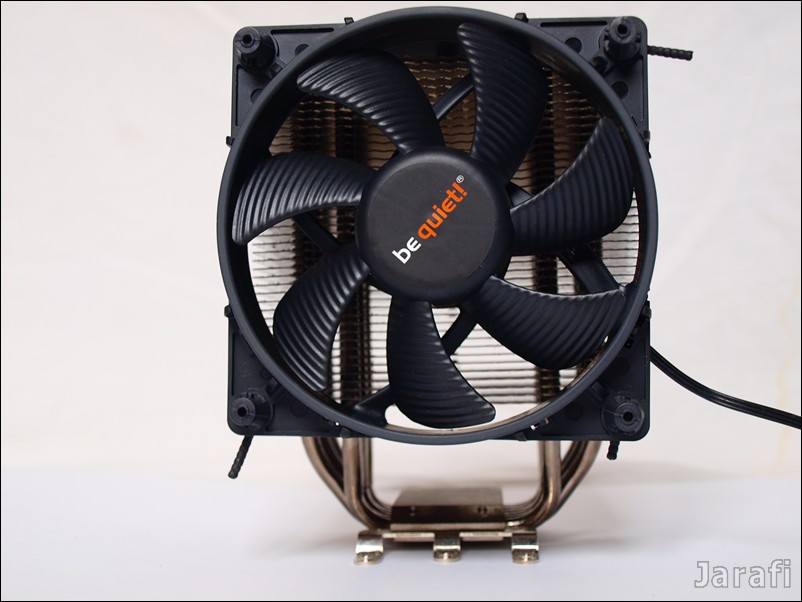

    Die Montage auf dem hauseigenen be quiet! DARK ROCK gestaltet sich auch etwas fummelig, da die Antivibrationsbefestigungen des SHADOW WINGS nicht passgenau mit den Antivibrations-Befestigungen des DARK ROCK konstruiert wurden.
    Sind die Lüfter jedoch montiert, werten sie mit ihrem schicken Design nicht nur den PC auf, sondern versorgen eure Komponenten auch mit hinreichend viel Frischluft.






    Der EXTREME Qualitäts-Check


    Da wir hier ja im Forum von PCGames-Hardware EXTREME sind, habe ich mir natürlich was ganz besonderes und extremes für den Material- und Qualitäts-Check des Lüfters einfallen lassen.

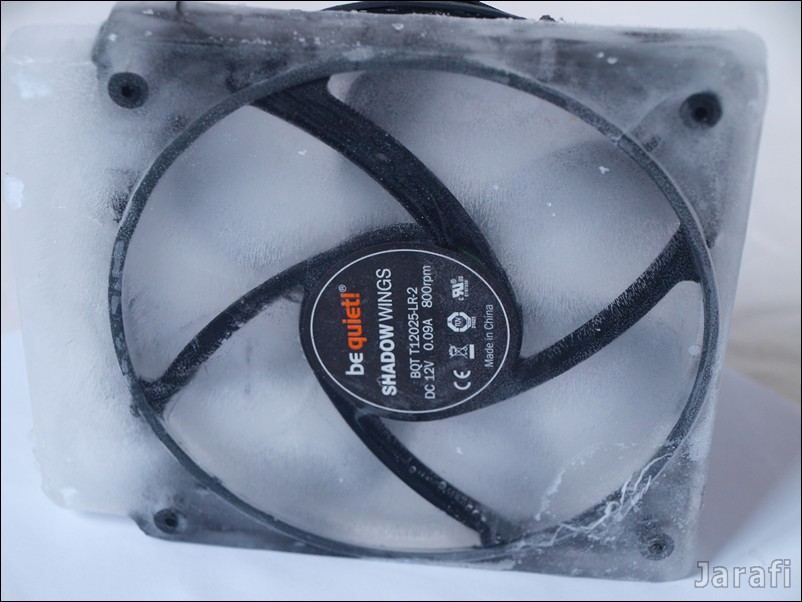

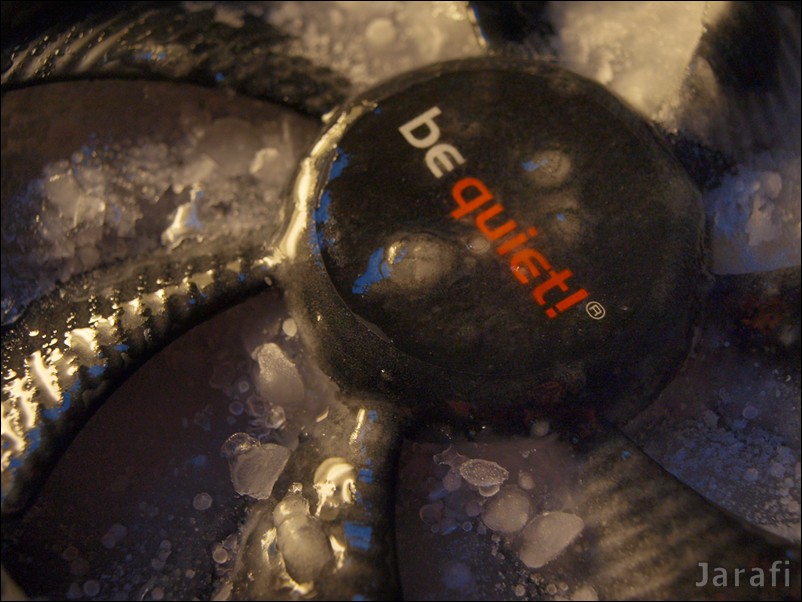

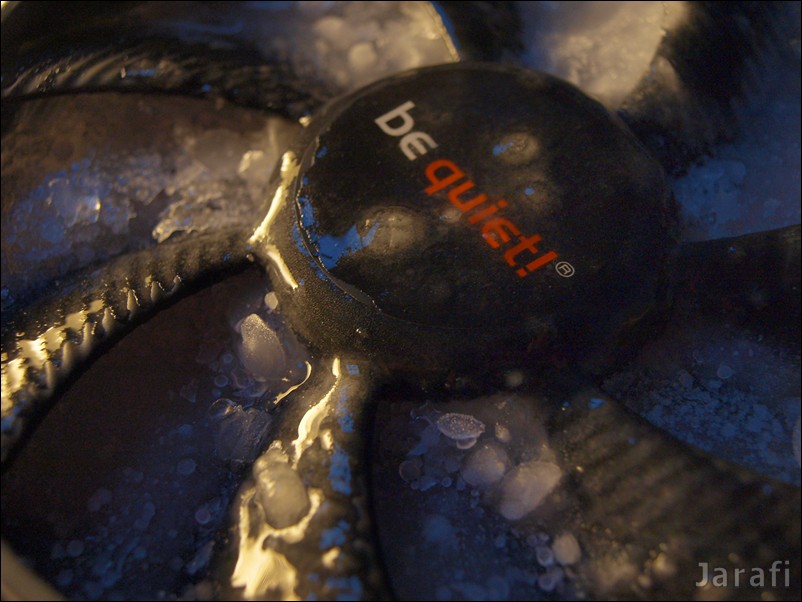

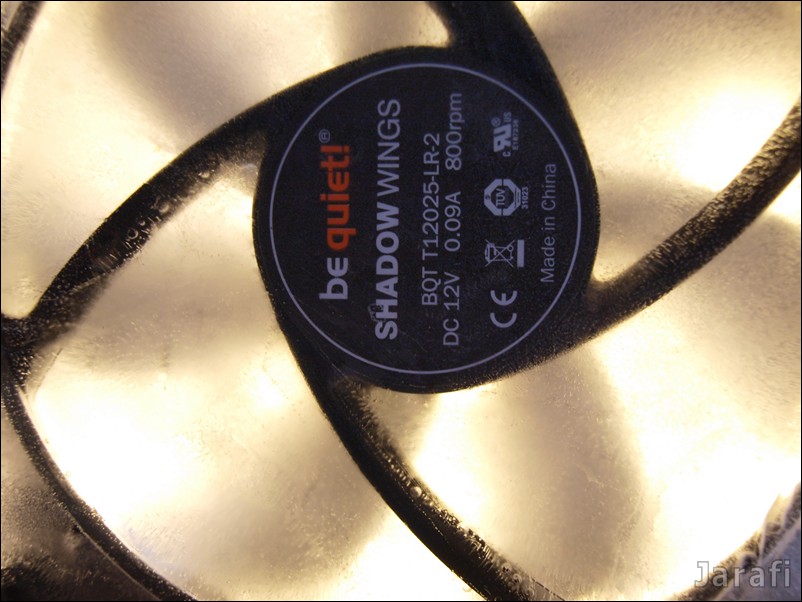

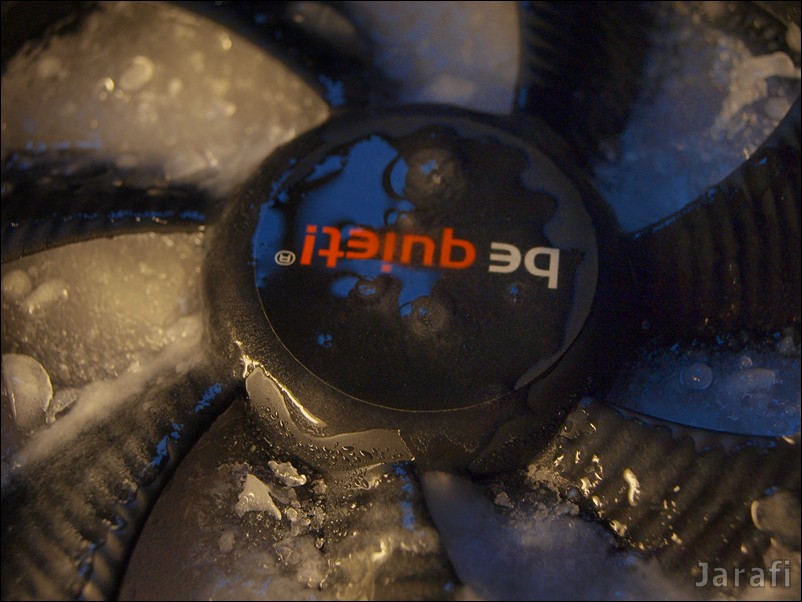

    Der Lüfter durfte eine Nacht in Wasser eingelegt bei -25 °C im Eisschrank verbringen.
    Der Hintergedanke war hierbei, wie sich das Material und vor allem das Lager verhält, da alles zuerst unter Wasser gesetzt wurde und danach eingefroren wurde.
    Eine Problematik hierbei ist, dass sich Wasser beim gefrieren ausdehnt und so im Winter selbst Felsen sprengt, was passiert wohl mit dem SHADOW WING?






    Nun das Ergebnis dieses kleinen, aber irren Tests.
    Der Lüfter hat die Prozedur super überstanden: Nach dem Auftauen und Abtropfen konnte er problemlos wieder in Betrieb genommen werden.
    Die spektakulären Bilder möchte ich euch natürlich nicht vorenthalten.





    Und der Lüfter bekommt von mir eine Empfehlung für die arktischen Regionen unserer Erde, wie Kanada, Sibirien oder Nord-Schweden, da er selbst -25° C trotzt.
    Natürlich eingefroren nicht im Betrieb.

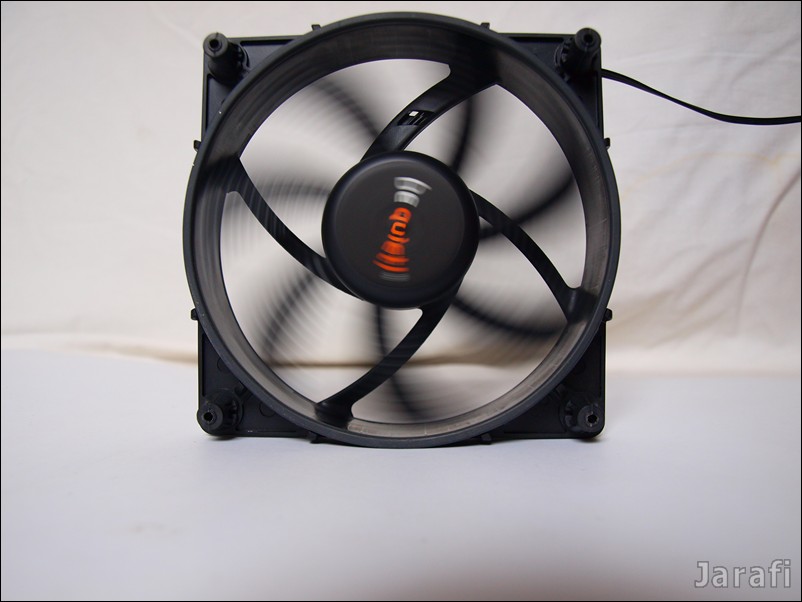

    Der Jarafi Windkanal-Test


    Da alle Hersteller von Lüftern immer mit verwirbelungsfreiem und aerodynamischem Design werben, wollte ich dieser Sache mal auf den Grund gehen.
    Hierzu habe ich mich auf die ganz banale Funktionsweise eines Lüfters konzentriert: Luft wird auf der einen Seite angesaugt und auf der anderen Seite herausgeblasen – unter diesem Aspekt sind natürlich alle Lüfter zunächst gleichwertig.
    Allerdings unterscheiden sie sich in der beförderten Luftmenge, der dabei entstehenden Geräuschentwicklung und der dafür erforderlichen Energie in Form von Milliamperes.

    Ich hab mich hier auf die grundlegende qualitative Funktionsweise eines Lüfters konzentriert, auf eine theoretische Betrachtungsweise des Strömungsverhaltens verzichtete ich.
    Idealerweise soll eine Luftströmung ohne Verwirbelungen sowohl vor wie nach dem Lüfterdurchgang sein. Man spricht in der Technik dabei von laminarer Strömung: idealerweise erzeugt also ein Lüfter einen Luftstrom, der sowohl vor dem Lüfter – auf der Ansaugseite - , wie nach dem Lüfter – auf der Ausblas-Seite – laminar verläuft. Mal sehen.

    Nun die zentrale Frage: Wie lässt sich eigentlich Strömungsverhalten von Luft ohne technischen Overhead sichtbar machen?
    Es war mir klar, dass man ein Medium braucht, dass der Luftströmung trägheitsfrei folgen kann.

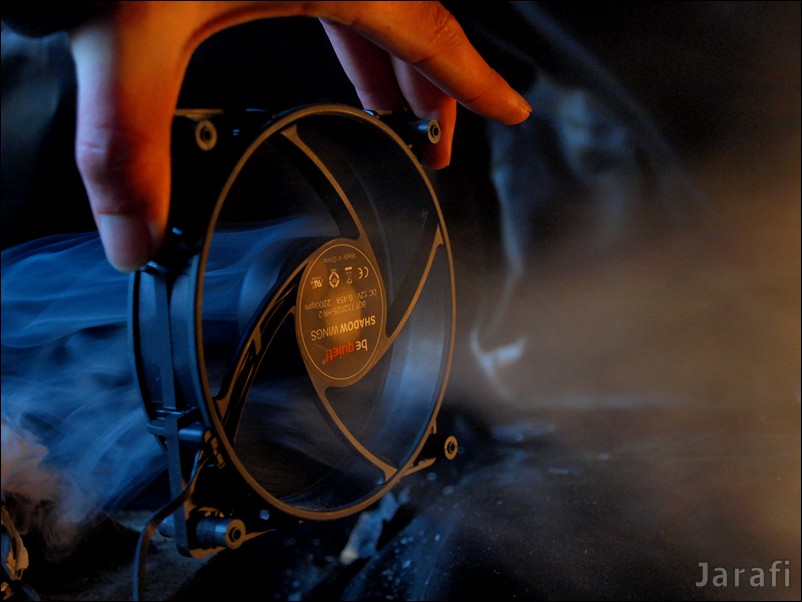

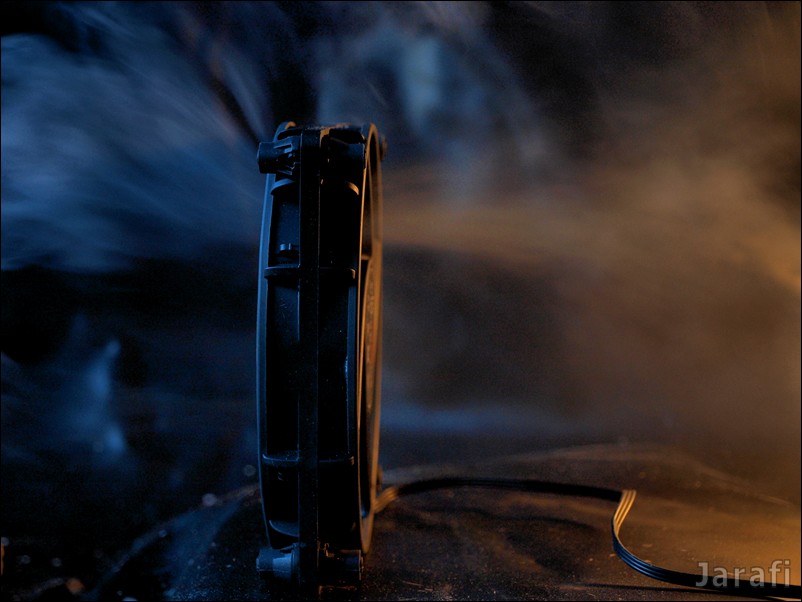

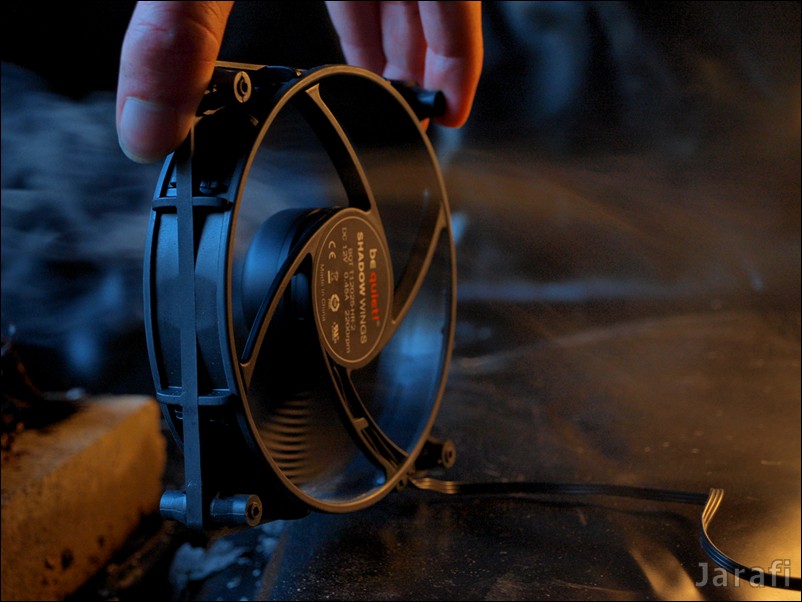

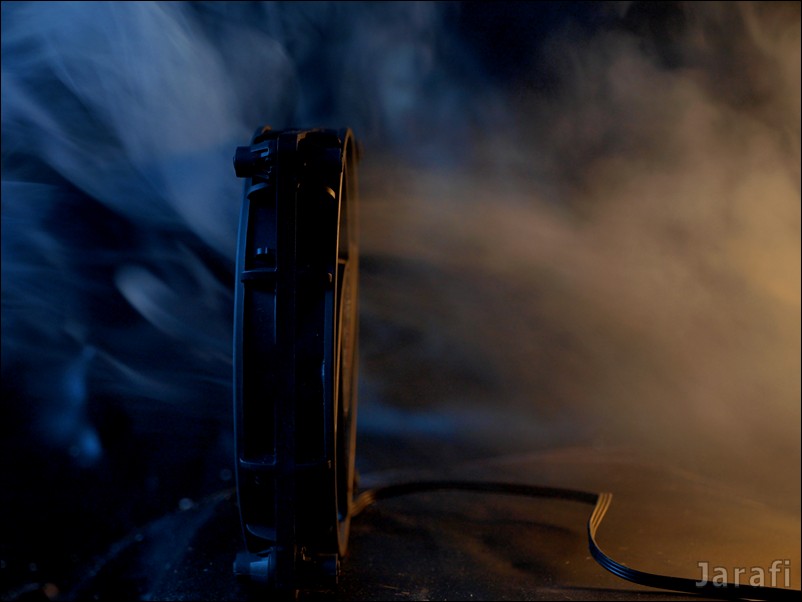

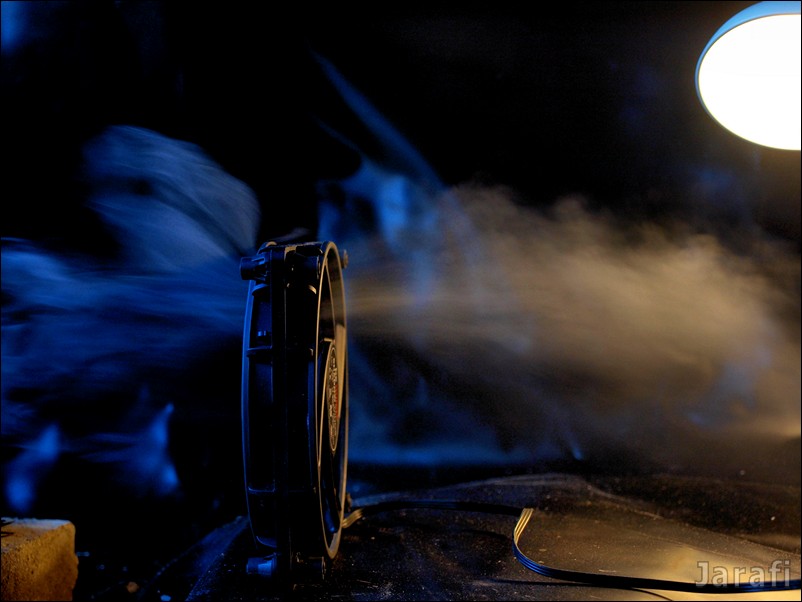

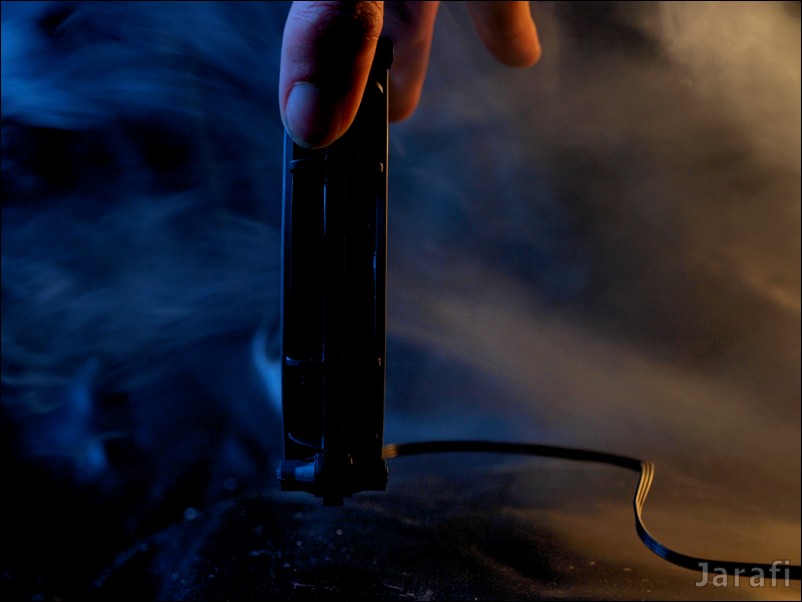

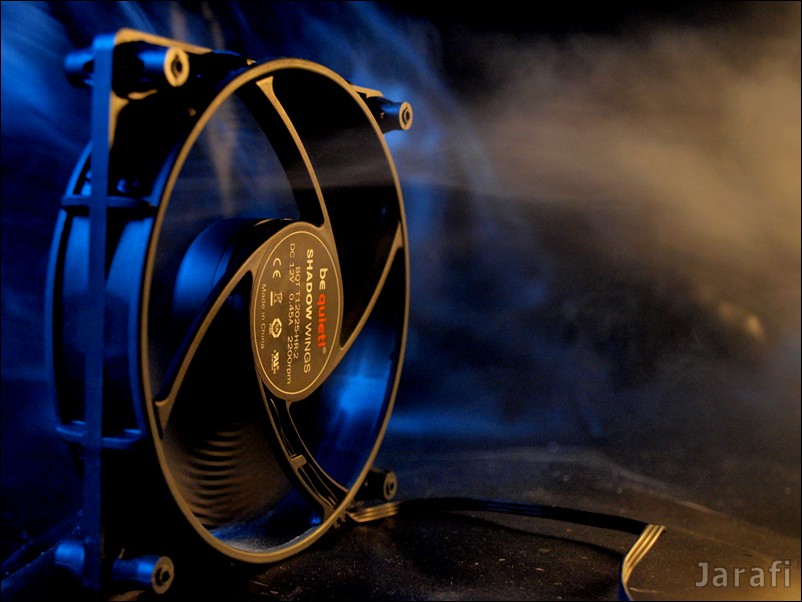

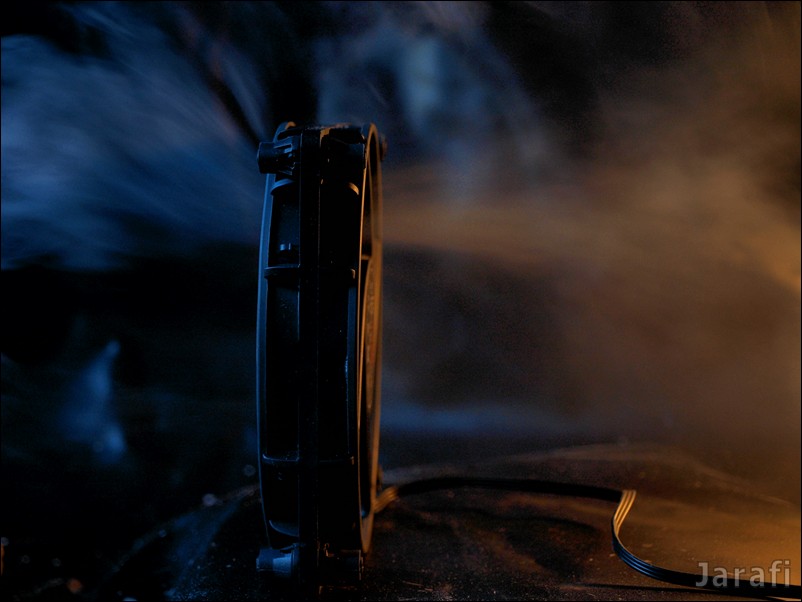

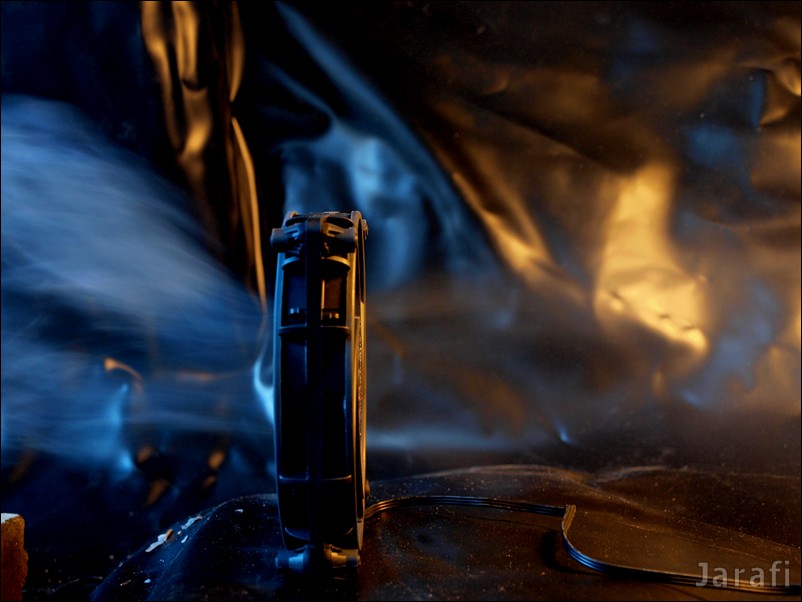

    Hierzu fiel mir als erstes „Rauch“ ein. – Gesagt – getan: ein kleiner Versuchsaufbau und los ging es:

    ¡ Zeitung anzünden, Feuer wieder ausblasen und die Zeitung verkohlen lassen, so dass es ordentlich qualmt
    ¡ den aktiven Lüfter passend in den Rauch stellen
    ¡ fotografieren

    Auch diese Bilder findet ihr natürlich hier.








    Das Ergebnis des Ganzen: ich roch wie ein Haufen Holzkohle und der Luftstrom der SHADOW WINGS Lüfter zeigt keine sichtbaren Verwirbelungen auf .



    III. der Test


    Nach dem theoretischen Teil kommen wir zum praktischen Testen unter Alltagsbedingungen.
    Für den Test habe ich mir zwei Kühler geschnappt: einmal den Corsair H80 und den hauseigenen be quiet! DARK ROCK Advanced.
    Diese habe ich sowohl auf dem Tischaufbau als auch im Xigmatek Elysium mit sieben verschiedenen Lüftern getestet.
    Getestet wird sowohl im Idle unter Windows, Gaming mit Battlefield 3 als auch unter Vollauslastung mit Prime 95.

    Die Daten der fünf Lüfter habe ich euch in der unteren Tabelle zusammengefasst.





    Das Testsystem


    Das Testsystem für den Lüftertest seht ihr in der unteren Tabelle.
    Als test CPU kommt das aktuelle High-End Modell von AMD der FX-8150 übertaktet auf 4Ghz zum Einsatz.






    Einsatz einer Luftkühlung

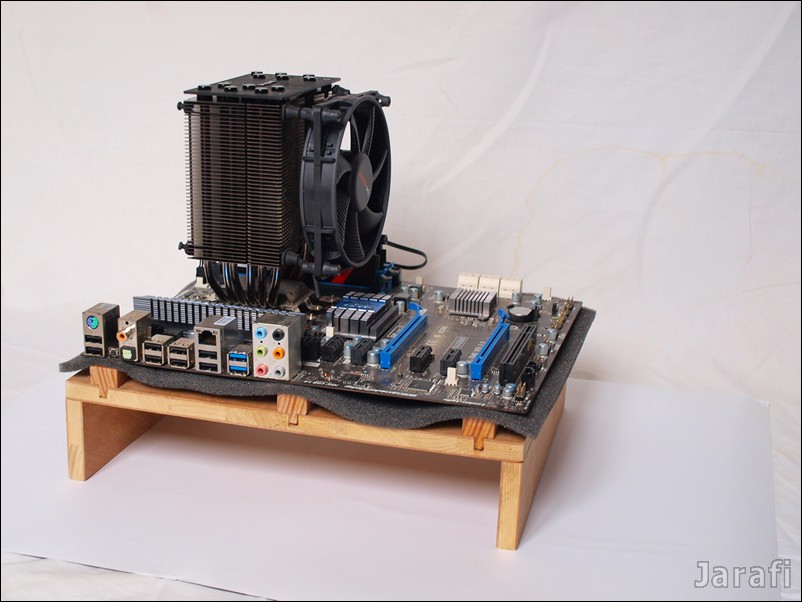

    Beginnen wir mit dem Test auf dem Tischaufbau.
    Dieser dient dazu, die Leistung des Lüfters ohne den Luftstrom im Gehäuse festzustellen, da dieser doch meist erhebliche Verbesserungen bei der Minderung der Temperaturen bewirkt.





    Die Temperaturmessungen


    Im folgenden findet ihr nun die Temperaturmessungen der verschiedenen Lüfter in verschiedenen Szenarien


    Die Temperaturen beim Tischaufbau


    Zunächst ein Diagramm, das den Betrieb bei 6V Lüfterspannung auf dem Tischaufbau zeigt. Verwendet wurde der be quiet! DARK ROCK Advanced. Die farbigen Balken zeigen die be quiet! Dark Wings Lüfter.





    Nun das Diagramm bei einer Lüfterspannung von 12V bei allen Kontrahenten.






    Die Temperaturen im Gehäuse


    Als nächstes ein Diagramm, das den be quiet! DARK ROCK Advanced zusammen mit den vier Lüftern bei einer Spannung von 6V im Gehäuse zeigt.





    Dasselbe Szenario wie oben, nur haben die Lüfter diesen Durchgang mit 12V absolviert.






    Der Einsatz einer Flüssigkeitskühlung


    Bei der in meinem Test eingesetzten Wasserkühlung handelt es sich um eine der neusten Kompaktflüssigkeitskühlungen von Corsair auf dem Markt. Getestet wurde mit Lüfter-Doppelbestückung, wobei es zwei Möglichkeiten gibt, den Luftstrom zu lenken:
    Im ersten Fall saugt einer der Lüfter die Luft aus dem Gehäuse in den Flüssigkeitskühler-Radiator, der zweite bläst dann die erwärmte Luft aus dem Radiator in die Umgebung: der übliche Betrieb, der Standard-Fall.
    Im zweiten Fall wird die Richtung des Luftstroms umgedreht: ein Lüfter saugt aus dem Umgebung frische Luft in den H80-Radiator, ein zweiter bläst die erwärmte Luft dann in das Rechner-Gehäuse: unüblich, aber machbar.

    Den folgenden Diagrammen lässt sich entnehmen, wie sich die Temperaturen bei der Verwendung nur eines einzigen Lüfters auf der H80 Flüssigkeitskühlung entwickeln.
    Dieses Diagramm zeigt das Temperaturverhalten, wenn der Luftstrom aus der Umgebung in das Gehäuse führt.





    Das nächste Diagramm zeigt die Temperaturen, wenn der Luftstrom aus dem Gehäuse in die Umgebung führt






    Die Lautstärke


    In den meisten Foren ist die Lautstärke bei Lüftern ein heiß diskutiertes Thema: Die Diskussion bewegt sich dabei innerhalb der beiden Grenzfälle:

    Laut, aber gute Kühlung – Leise, und schlechtere Kühlung

    Sind sie zu laut, kühlen sie meistens gut aber schlagen auf den Spielspaß.
    Sind sie leise, leidet in der Regel die Kühlung darunter und so überhitzen eure Komponenten, was zum Absturz des Systems führen kann.
    Es muss also der Mittelweg zwischen Kühlleistung und Lautstärke gefunden werden.

    Damit ihr euch ein Bild von der Lautstärke machen könnt, habe ich natürlich ein kleines Video vorbereitet.













    IV. Resümee



    Abschließend lässt sich feststellen:
    Die be quiet! SHADOW WINGS hinterlassen einen durchgehend positiven Eindruck.
    Besonders gut gefällt mir bei den SHADOW WINGS die Produktvielfalt seitens von be quiet!: Jeder Benutzer kann sich den richtigen Lüfter für seine Anforderungen aus einer üppigen Vielfalt schnappen.
    Anwender, die es leise möchten, greifen zum LOW-Speed Modell; Anwender, die viel Kühlpower brauchen, zum HIGH-Speed Modell.
    Die Verarbeitung ist - wie von be quiet! gewohnt – hervorragend, und die schwarze Farbgestaltung verleiht den SHADOW WINGS einen edlen Touch.
    So sind die Lüfter auch besonders für Modder interessant, die es einfach, schlicht und edel mögen.
    Bei der Lautstärke macht be quiet! dem Firmennamen bei fast allen Lüftern alle Ehre, [nomen est omen!], lediglich der High-Speed Lüfter kann nicht mehr als „sehr ruhig“ bezeichnet werden.
    Die Antivibrationsvorrichtungen verhindern nicht nur störende Geräusche sondern ermöglichen auch eine werkzeuglose und unkomplizierte Montage der Lüfter an Gehäusen und Kühlern.

    Wobei wir an dieser Stelle beim einzigen, allerdings klitzekleinen, Kritikpunkt angelangt sind:
    Die Montage der Lüfter gestaltet sich nämlich abhängig vom verwendeten Kühler und dessen Lüfterbefestigung als ziemlich diffizil und äußerst fummelig.

    Was mir weiterhin auffiel, war ein kleiner konstruktiver Schwachpunkt beim Zusammenspiel von Lüfter und Wasserkühlung:

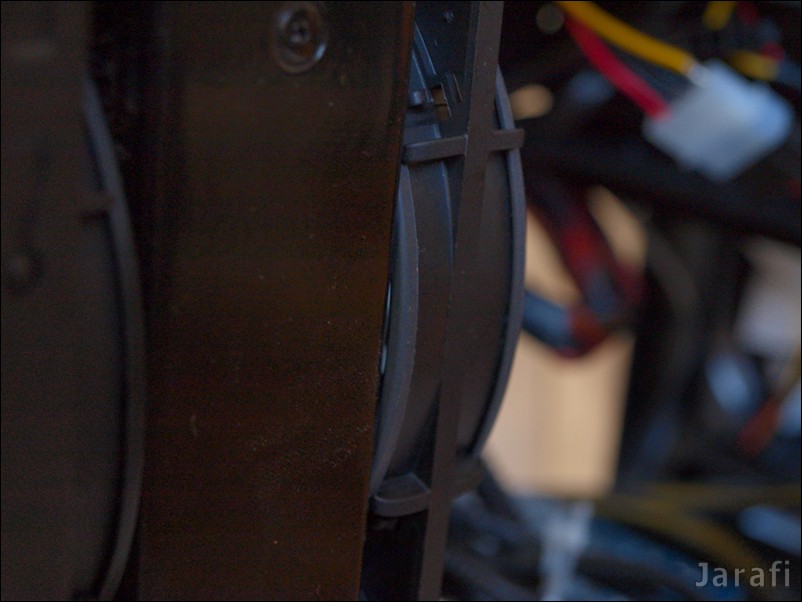

    Bei der Montage ragt der Lüfter etwas über den Radiator auf der H80, so dass hier ein kleiner Spalt entsteht. Dieser führt natürlich zu Verwirbelungen im Luftstrom und damit potentiell zu einem Ansteigen der Geräuschentwicklung sowie zu einer Verminderung der Kühlleistung.

    Für die Gehäusebelüftung gibt’s von mir eine klare Kaufempfehlung für die SHADOW WINGS.
    Als Lüfter zur Kühler empfehle ich eine andere Baureihe von be quiet!


    die SILENT WINGS bzw. die DARK WINGS- Lüfterserie. Zum Test dieser geht es hier.





    Die Awards

    Die Lüfter der SHADOW WINGS-Serie von be quiet! sorgen im PC für frostige Stille, daher gibt es den Gold Award.


    Natürlich gibt’s dafür den Gold-Award
